MANUAL DE USUARIO 60881 Märklin

Indice de contenido Página

Uso correcto 20

Instrucciones de seguridad 20

Notas importantes 20

Función 20

Montaje 20

Ejemplos de conexión de los diferentes contactos de señalización 22

• El decoder de señalización de estado S 88 AC ha sido concebido para su conexión a L88 (60883).
• Conexión de otros módulos de señalización de estado 60881/60882.

Instrucciones de seguridad

• La alimentación eléctrica del S88 se realiza vía L88 (60883).
• Los trabajos de connexionado en el módulo de señalización de estado S88 AC deben realizarse siempre en el estado sin tensión.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la función.
  • La vivienda no se debe abrir.
• El decoder de señalización de estado S88 AC está destinado exclusivamente para su uso en recintos secos.
• Los LEDs incorporados corresponden a la clase de láser 1 según la norma europea EN 60825-1.

Notas importantes

• Las instrucciones de empleo forman parte íntegra del producto y, por este motivo, deben conservarse y entregarse al nuevo usuario, si se transmite el producto a otra persona.
• Para reparaciones contacte con su proveedor Märklin especializado.
• Responsabilidad y garantía conforme al documento de garantía que se adjunta.
• Eliminación: www.maerklin.com/en/imprint.html

Función

El decoder registra y almacena si se accionan interruptores de momento o permanentes. Como contactos de momento tí- picos caben mencionar la vía de conmutación o los contactos reed. Los contactos permanentes son, por ejemplo, las vías de contacto H0 de Märklin. Se pueden utilizar únicamente contactos de conmutación que conmuten respecto al borne de masa (borne marrón) en el sistema Märklin Digital. Este potencia de masa se puede captar también en el módulo de señalización de respuesta (hembrilla -

Montaje

El decoder se conecta con el cable adjunto directamente al L88 o a otro S88 AC/DC (tener presente el sentido de conexión). El direccionamiento se realiza de modo automático. Para las variantes de conexión de los contactos, ver página 22. La configuración de los contactos es posible únicamente vía la unidad de controla (ver instrucciones de la unidad de control utilizada).

⊥ Retorno de masa
1 – 16 Conexión de contacto (vía de contacto, vía de conmutación o contacto de láminas (reed) Märklin H0)

Patillaje del conector RJ45

PIN S88	Nombre Descripción PIN RJ45		Color EIA/TIA 568A
1 DATA Datos de lectura 2 verde
2 GND Masa para señales y tensión de alimentación 3 blanco/naranja
2 GND 5 blanco/azul
3 CLOCK Señal de reloj de sincronización 4 azul
4 PS (LOAD) Carga la información en el bus 6 naranja
5 RESET Reset de las memorias de entradas 7 blanco/marrón
6 +5V/+12V	Tensión de alimentación para los módulos de señalización de estado	1	blanco/verde
— SHIELD Pantalla de cable no conectada		— —

Märklin no asume ninguna responsabilidad en el caso de uso común de productos de Märklin y productos de otros proveedores. por lo cual recomendamos encarecidamente comprobar los patillajes de la toma RJ45 en cuestión.

Ejemplos de conexión de los diferentes contactos de señalización

El retorno a masa para todos los contactos de vía se requiere 1 sola vez.

Conexión al sistema de vías Märklin HO con la vía de conmutación

= Sentido de

marcha que señaliza

Señalización en función del sentido de marcha

Conexión al sistema de vías Märklin H0 con vías de contacto

Señalización en función del sentido de marcha

Se requiere el retorno a masa por cada contacto de láminas (reed)

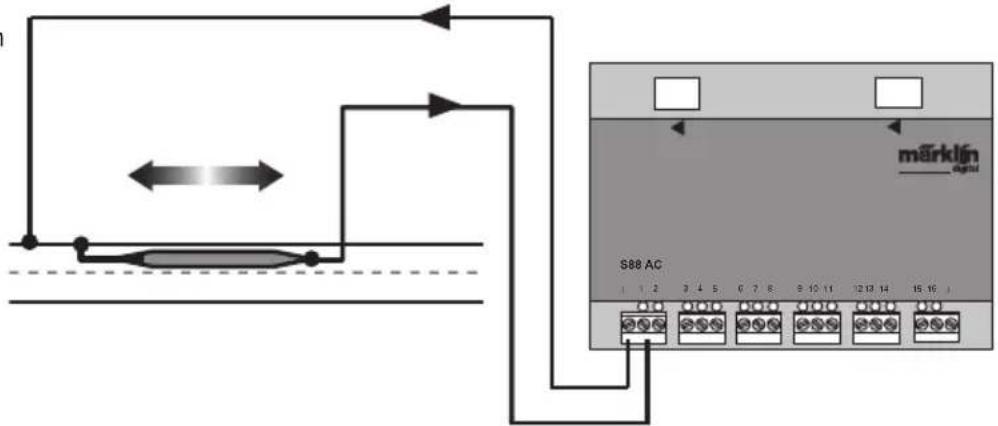

Conexión al sistema de vías Märklin HO con contacto de láminas (reed)

Señalización en función del sentido de marcha

Conexión a sistemas de vías de dos conductores independientemente del tamaño de ancho de vía solo con contacto de láminas (reed).

Señalización en función del sentido de marcha
