Type product	Olieconvector (bijverwarming)
Merk	ZIBRO
Model	R30C
Aanbevolen brandstof	Hoogwaardige zuivere petroleum (Zibro Extra of Zibro Kristal)
Maximaal verwarmingsvermogen	3000 W (250 g/h)
Brandstofverbruik	0,313 L/h
Inhoud verwijderbare tank	4 L
Minimale autonomie	13 uur
Aanbevolen ruimtevolume	85 tot 110 m³
Afmetingen (L × B × H)	428 × 295 × 513 mm
Gewicht	9,0 kg
Type lont	F
Voeding	2 batterijen R20 (1,5 V, maat D)
Ontsteking	Elektrisch (mechanische drukknop)
Veiligheid	Anti-kantelbeveiliging, gematigd bovenoppervlak Safe Top, automatische uitschakeling bij verwijderen van de tank
Certificeringen	NF 128, NF D 35‑300, CE-markering
Inbegrepen accessoires	Handpomp, transportdop
Garantie	2 jaar (exclusief verbruiksartikelen)
Onderhoud	Reiniging van de buitenkant met een droge doek; periodieke vervanging van de lont en de ontsteker

Veelgestelde vragen - R30C ZIBRO

Hoe steek ik de R30C convector aan?

Druk zonder kracht op het ontstekingsmechanisme (2) naar beneden tot er een vlam onder de brander verschijnt. Laat daarna het mechanisme los. Gebruik nooit lucifers of een aansteker. Wacht bij de eerste keren gebruik 30 minuten na het vullen van de tank, zodat de lont kan weken.

Welke brandstof moet ik gebruiken?

Gebruik uitsluitend hoogwaardige zuivere petroleum, zoals Zibro Extra of Zibro Kristal. Onjuiste brandstof kan koolstofafzettingen, onvolledige verbranding en een kortere levensduur van het apparaat veroorzaken.

Waarom ruikt mijn apparaat?

Een nieuwe convector kan bij de eerste keren gebruik een 'nieuwe' geur afgeven. Zorg voor extra ventilatie of steek hem de eerste keer buiten aan. Een aanhoudende geur kan ook komen van gebruikte brandstof of een vervuilde lont.

Hoe onderhoud ik de convector?

Veeg stof en vlekken weg met een droge doek. Voor de lont: laat het apparaat af en toe alle brandstof verbruiken tot het uitgaat om de levensduur te verlengen. Vervang de batterijen als de ontsteking zwakker wordt.

Wat te doen als de vlam onstabiel is of roet produceert?

Controleer of de brander verticaal staat en vrij naar links en rechts kan bewegen. Zorg dat de vlamhoogte correct is (zie figuur M in de handleiding). Gebruik nieuwe, hoogwaardige brandstof. Als het probleem aanhoudt, neem contact op met uw verkoper.

Hoe vervoer ik de convector veilig?

Laat het apparaat afkoelen, verwijder de verwijderbare tank en het filter, en plaats de transportdop in plaats van het filter. Vervoer de convector altijd rechtop om lekkage te voorkomen.

Wanneer moet ik de lont vervangen?

Vervang de lont wanneer de vlam zwak wordt ondanks een volle tank en geschikte brandstof, of als de bovenkant van de lont is verhard. Volg de gedetailleerde instructies in hoofdstuk L van de handleiding.

Wat te doen als de ontsteking niet werkt?

Controleer of de batterijen correct zijn geplaatst en voldoende stroom hebben. Wacht 30 minuten na het vullen van de tank als de lont nieuw is of het apparaat droog stond. Druk niet te hard op het ontstekingsmechanisme. Als de ontsteker defect is, raadpleeg uw verkoper.

Het apparaat gaat vanzelf uit, waarom?

Dit kan komen door een lege verwijderbare tank, water in de onderste tank, of verharding van de bovenkant van de lont. Vul de tank, raadpleeg uw verkoper voor de andere oorzaken.

Wat zijn de aanbevolen ruimtevolumes?

Voor gebruik zonder extra ventilatie moet het ruimtevolume tussen 85 en 110 m³ liggen. Als het volume kleiner is, zet dan een raam of deur op een kier van ongeveer 2,5 cm.

GEBRUIKSAANWIJZING R30C ZIBRO

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een

kwaliteitsproduct aangeschaft, waar u nog vele, vele jaren plezier van zult

hebben, mits u de kachel verantwoord gebruikt natuurlijk. Lees waarom eerst

deze gebruiksaanwijzing, voor een optimale levensduur van uw kachel.

Wij geen u namens de fabrikant 24 maanden garantie op alle optredende

material- en fabricagefouten.

We wensen u veel warmte en comfort met uw kachel.

Met vriendelijke groet,

PVG International b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.

HET GEBRUK IN HOOFDLIJNEN

Dit zijn in gropte lijnen de stappen die u要去 nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij uaar de HANDLEIDING (pag. 17 en verder).

1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A).
2 Vul de wisseltank ③ en wacht 30 minutes alvorens de kachel te ontsteken (zie hoofdstuk B, fig. H).
3 Plaats de batterijen in de houder (zie hoofdstuk A, fig. F).
4 Controller of de verbrandingskamer ③ goedrecht staat (zie hoofdstuk A, fig. E).
5 Ontsteek de kachel, door de beiden schuiven van de ontsteking ② tegelijk maar beneden te duwen (zie hoofdstuk C, fig. J).
6 Na het ontsteken van de kachel duurt het 10 à 15 minutes voordat u(Int)Ontontroleren of de kachel goed brandt (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).

• De eerste keer zal uw kachel tijdens het branden even maar 'nieuw' ruiken.
• Bewaar uw brandstof op een koele, donkere plaats.
• Brandstof veroudert. Begin elk stookseizoen met neue brandstof.
• Wanner u stookt met Zibro Extra of Zibro Kristal, bent u verzekerd van de juiste kwaliteit brandstof.
• Indien u overgaat op een ander merk en/of soort kerosine,要去 de kachel eerst hebemaal lately leegbranden.

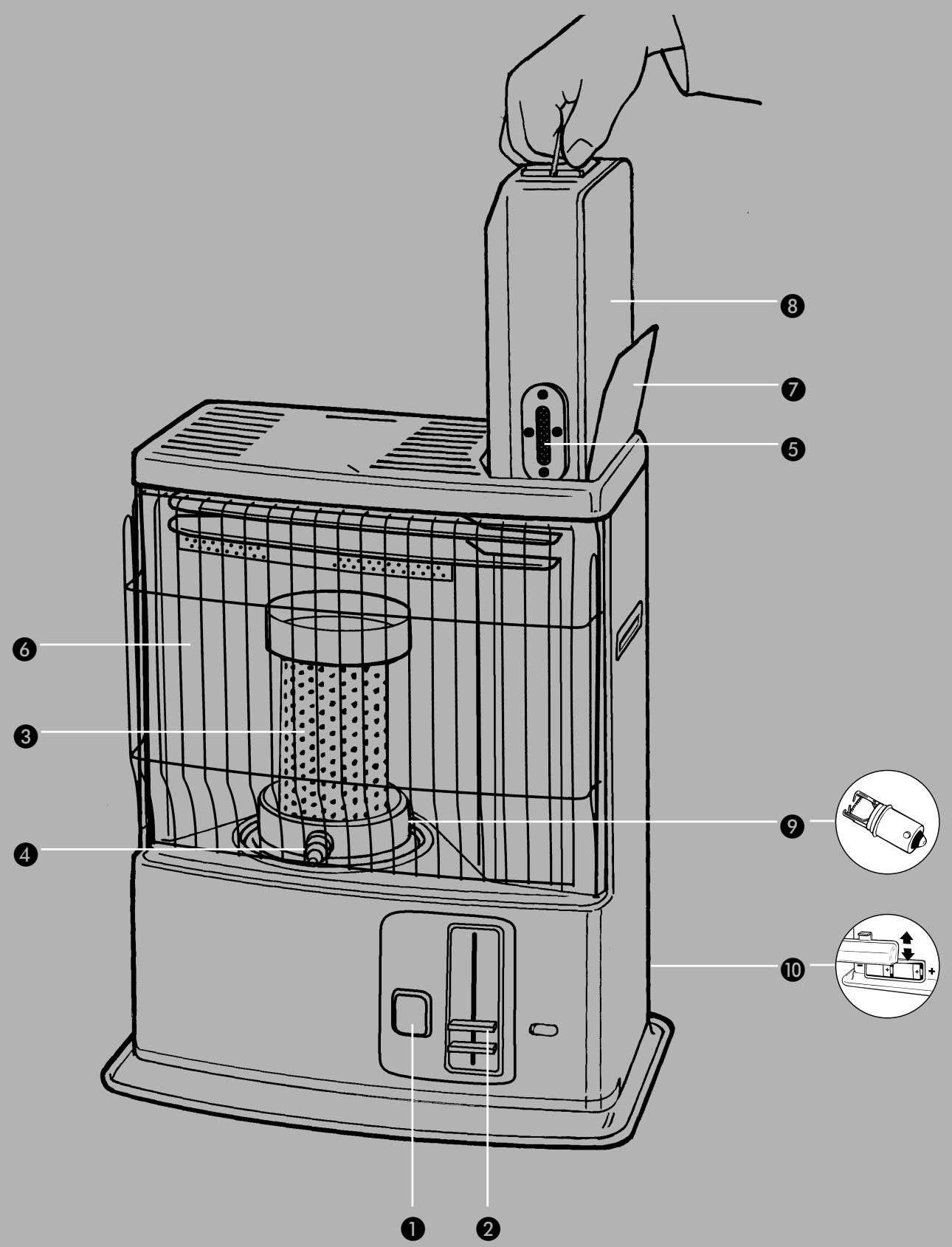

BELANGRIJKE ONDERDELEN

UIT-toets
Ontsteking
③ Verbrandingskamer
Handgreep verbrandingskamer
5 Brandstofmeter wisseltank
Grille
Deksel wissenschaft
Wisseltank
Ontstekingsspiraal
10 Batterijhouser

Voor elke kachel geldt een bepaalde minimumruimte (zie hoofdstuk J) waarin u de kachel veilig,+zonder extra ventilatie kurz gebruiken. Als de betreffende ruimte kleiner is dan aangegeven, dient u.altijd een raam of deur op een kier te zetten (± 2,5cm) . Dit raden wij ook aan bij ruimtes die sterk geisoleerd of tochvrij gemaatk zich en/of boven 1500~m liggen. Als er onvoldoende ventilatie (lees: zuurstof) is, slaat de kachel overigens automatisch af. Gebruik uw kachel Niet in kelders en andere ondergrondse ruimtes.

DE SAFE TOP

De kachel is voorzien van een safe top. Deze vermindert de temperatuur van de bovenplaat. Hierdoor worden bij eventueel contact met de boenzijde van de kachel het risico op ongelukken verkleind. Let op: de boenzijde worden nog steeds heet.

Vermijd elk contact met de bovenplaat en de grille.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien t en comfortabel gebruik van uw kachel.

DE JUISTE BRANDSTOF

Uw kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit, zoals Zibro Extra of Zibro Kristal. Alleen deze zorgt voor een schoone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

overmatige teeraanslag op de kous
onvolledige verbranding
beperkte levensduur van kous en kachel
rook en/of stank
aanslag op de grille of mantel.

De juiste brandstof is dus essentieel voor een veilig, efficiën en comfortabel gebruik van uw kachel.

Overleg algtd met de dichtst bijzijnde dealer over de juiste brandstof voor uw kachel.

Deze transportdop vindt u los in de doos. Alleen hiermee kunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

A HET INSTALLEREN VAN DE KACHEL

Haal uw kachel voorzichtiguit de doos en controllerer de inhoud.

Naast de kachel moet u ook beschikken over:

een transportdop
een brandstofhevel pompje
deze gebruiksaanwijzing

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.

2 Verwijder het overige verpakkingsmaterialiaal:

Verwijder het stukje verpakkingsmaterialial bij de grille ⑦. Licht de grilleuit de inkeping (fig. B) en trek hem maar voren.
▶ Druk het verpakkingsmateriaal boven de verbrandingskamer ④)iets maar beneden en verwijder het uit de kachel (fig. C).
Neem de verbrandingskamer uit de kachel en verwijder het waaronder aanwezige verpakkingsmaterialiaal (fig. D).
Zet de verbrandingskamerteringopzijnplaats.De verbrandingskamer staat goed alsu hem met de handgreep ⑤ soepel een beetjeaar links en rechts kunt schuiven (fig. E).Sluit de grille.
Open de deksel van de wisseltank 8 en verwijder het stukje karton.

3 Vul de wisseltank Zoals aangegeven in hoofdstuk B.
4 Plaats de batterijen in de waarvoor bestemde houder 10 aan dechterzijde van de kachel (fig. F). Let op de + en - polen.
5 De vloer要去 stevig en waterpas zich.
6 Uw kachel is nu gebruiksklaar.

B VULLEN MET BRANDSTOF

Vul de wisseltank Niet in de woonruimte, maar op een meer geschikte plaats (er kan.altijd een beetje gemorst worden). UGaat waar bij als volgt te werk:

1 Zorg dat de kacheluit is.
2 Open het deksel ⑦ en til de wisseltank ⑧uit de kachel (fig. G). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven) en schroef de tankdop eraf.

3 Neem het brandstofhevelpompje en steek de gladde, meest stuggle pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. H). De geribbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (aar rechts).
5 Knijp enkele keren in het pompje, totdat de brandstof de wisseltank in begint te stromen. Als dat eenmaal het geval is, hoeft u Niet meer te knijpen.
6 Letijdens het vullen op de brandstofmeter van de wisseltank (fig. l). Als u ziet dat deze vol is, stop dan met vullen door de knop bovenop het pompje waar los te draaien (aar links). Maak de tank nooit te vol. Vooral Niet als de brandstof erg koud is (brandstofzetui alsdeze warmer wordt).
7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank. Veeg eventueel gemorste brandstof weg.
8 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.

C HET AANMAKEN VAN DE KACHEL

Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste koer buiten de leefruimte.

Als u de kachel voor de eerste keer gebruikt, moet u na hetplaatsen van de gemulde wisseltank zo'n 30 minuten wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebt lately branden en na het verrangen van de kous.

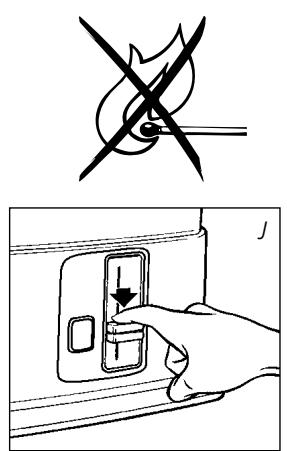

Maak de kachel.altijd aan met behulp van de elektrische ontsteking.

Gebruik nooit lucifers of een aansteker.

U gaat als volgt te werk:

1 Duw de beiden ontstekingsschuiven ② segelijk rustig maar beneden (fig. J). Zo zet u tevens de beveiliging in werking.
Zodra u een vlammetje ziet onder in de verbrandingskamer 3, kurz u de schuiven weeer loslaten. De bovenste za hierna opveren.

Controleer na het ontsteken van de kachel.altijd of de verbrandingskamer 3 goedrecht staat, door deze aan de handgreep 4 evenaar links en rechts te schuiven (fig. E).Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling.

D HET BRANDEN VAN DE KACHEL

Na het ontsteken van de kachel duurt het 10 à 15 minutes voordat ukteunt controlleren of de kachel goed brandt. Op de pagina naast het uitvouwblad kunteu zien hoe hoog uw kachel minimaal en maximaal mag branden (fig. M). Een te hoge vlam kan rook- en roetvorming veroorzaken, verwijl een te lage verbranding tot geurontwikkeling leidt.

Een te lage verbranding kan ontstaan door:

te weinig brandstof (vul de tank)
slechte brandstof (raadpleeg uw dealer)
te weinig ventilatie (zet een raam of deur op een kier)
▶ slijtage van de kous (raadpleeg uw dealer, of verwang de kous,zie hoofdstuk L)

Deze kachel is uitgerust met een veiligheidssystem dat er voor zorgt dat de kachel aflsaat wanner u de wisseltank langer dan 5 seconden uit de kachel tilt. Om de kachel waar aan te zetten dient u de wisseltank weeer terug teplaatsen en de stappen te volgen zoals beschreven in hoofdstuk C.

E HET UITZETTEN VAN DE KACHEL

Druk de UIT-toets in. De vlam za dan vanzelf na enigeijd doven.

F STORINGEN, OORZAKEN EN OPLOSSINGEN

Als u een storing nicht kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.

HET AANMAKEN LUKT NIET.

De batterijen zitten nicht goed in de houder.
Controleren (fig. F).
De batterijen zich noiet meer krachtig genoeg voor de ontsteking. Vervangen (fig. F).
U hebt de kachel—helemaal leeggestookt of de kous is verrangen. Na hetplaatsen van de gevulde wisseltank 30 minutes wachten met ontsteken.
U duwt de ontstekingsschuiven 2 te krachtig maar beneden. Minder hard indrukken (hoofdstuk C).
De ontstekingsspiraal is defect. Raadpleeg uw dealer.

ontstekingspiraal met gebroken gloeidraad

ONGELIJKE VLAM EN/OF ROET EN/OF GEUR.

De verbrandingskamer 3 is Niet goed geplaatst.

Zet bestehtrecht met de handgreep 4, tot u hem makkelijk wat maar links en rechts kunt schuiven.

De vlamhoogte is nicht goed.

Zie hoofdstuk D en raadpleeg uw dealer.

U gebruikt verouderde brandstof.

Begin elk stookseizoen met{nieuwe brandstof.

U gebruikt verkeerde brandstof.

Zie DE JUISTE BRANDSTOF (hoofdstuk 'Wat u vooraf moet weten').

Er is sprake van stofophoping onder in de kachel.

Raadpleeg uw dealer.

DE KACHEL GAAT LANGZAAM UIT.

De wisseltank is leeg.
ZiehoofdstukB.
Er zit�回t in het onderreservoir.
Raadpleeg uw dealer.
De kous is aan de bovenzijde verhard.
Kachel helemaal leegbranden (hoofdstuk G). Gebruik de juiste brandstof.
Ugebruiktverouderdebrandstof.
Begin elk stookseizoen met{nieuwe brandstof.

DE KACHEL BLIJFT LAAG BRANDEN.

Kous staat te laag.
Raadpleeg uw dealer.
De kachel had voor het bijvullen vrijwel alle brandstof verbruikt.
Na hetplaatsen van de volle wisseltank 30 minutes wachten met ontsteken.
U gebruikt oude of verkeerde brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk 'Wat u vooraf moet weten').
De ruimte worden onvoldoende geventileerd.
Zet even een raam of deur wijd open en LAST deze daarna op een kier staan.

DE KACHEL BRANDT TE HOOG.

U gebruikt verkeerde, te vluchtige brandstof.

Zie DE JUISTE BRANDSTOF (hoofdstuk 'Wat u vooraf moet weten').

De kous staat te hoog.

Raadpleeg uw dealer.

G OVER HET ONDERHOUD

Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, odomat er anders hardnekkige vlekken konnen ontstaan. Normaal gesproken zijn er slechts twee onderdelen aan slijtage onderhevig:

Ontstekingspiraal

1. DE KOUS / LEEGBRANDEN

Om de levensduur van de kous te verlengen, moet u de kachel van vrij tot vrij deiens helemaal latent leegbranden (tot hij vanzelf uitgaat). Doe dit wanner u merkt dat de vlam wat zwakker wordt. Het leegbranden veroorzaakt enige geur, dus het is raadzaam dit buiten de leefruimte te doeen.

2. DE ONTSTEKINGSSPIRAAL

De ontstekingsspiraal要去 longer mee als u op de juiste manier ontsteekt. Vervang opijd de batterijen en let erop dat u de ontstekingsschuiven Niet te krachtig maar beneden duwt. Als de gloeidraad gebroken is, dient de spiraal verrangen te worden.

Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele reparatie algijd contact op met uw dealer.

Laat de kachel afkoelen voordat u onderhoud pleegt.

H OPSLAG (EINDE STOOKSEIZOEN)

Wij raden u aan de kachel aan het einde van het stookseizoen helemaal leeg te branden en daarna goed op te bergen. Volg daartoe de onderstaande aanwijzingen:

Maak de kachel aan buiten de leefruimte en laat hem geheel leegbranden.
2 Laat de kachel afkoelen.
3 Maak de kachel schoon met een vochtige doek en droog deze af.
Haal de batterijen uit de kachel 10 en bewaar deze op een droge plaats.
5 Berg de kachel stofvrij op, zo möglichk met de originele verpakkingsmaterialen. Overgebleven brandstof kunt u een volgend stockseizoen nicht meer gebruiken. Houdt u toch wat over gooi deze brandstof dan Niet weg, maar volg de regels Zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het neue stockseizoen in elk geval met weitere brandstof. Als u de kachel opnieuw in gebruik neemt, volg dan wee de instructies (zoals aangegeven vanaf hoofdstuk A).

Transportdop

VERVOER

Om te voorkomen dat uw kachel tijdens het transport brandstof lekt, moet u de volgende maatregelen nemen:

1 Laat de kachel afkoelen.
2 Haal de wisseltank 8uit de kachel en verwijder het filter (fig. K). Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het filter en de wisseltank buiten de kachel.
Duw de transportdop op deplaats van het filter (fig. L) en druk deze goed aan.
4 Vervoer de kachel.altijdrechtop.

SPECIFICATIONS

Ontsteking	elektrisch	Afmetingen (mm)	breedte	428
Brandstof	kerosine	(inclusief bodemplaat)	diepte	295
Capaciteit (W)*	2300		hoogte	513
Geschikte ruimte (m3)**	85-110	Accessoires	transportdop, brandstofhevelpompje
Brandstofverbruik (l/uur)*	0,313	Batterijen	2 x R20kG, MN 1300
Brandstofverbruik (g/uur)*	250		1,5V, size D
Brandduur per tank (uur)*	13,0	Type kous	F
Inhoud wisseltank (liter)	4,0
Gewicht (kg)	9,0

• Bij instelling op maximale stand, ** Opgegeven waarden zijn indicatief

DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wanner veränderingen zijn aangebracht, nicht originele onderdelen zijn gemonteerd of reparatives aan de kachel zich verricht door derden.

4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de ontstekingspiraal, de kous en het brandstofhevelpompje vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zijn*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan, komen.altijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijk uit (zie hoofdstuk E). In nooodgeallen kurz u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

10 TIPS VOOR EEN VEILIG GEBRUIK

1 Wijs kinderen.altijd op de aanwezigheid van een brandende kachel.
2 Verplaats de kachel Niet als deze brandt of nog heet is. In dat geval ook Niet bijvullen en geen onderhoud verrichten.
3 Plaats de Voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels. Houd ook de ruimte boven de kachel vrij.
4 Gebruik de kachel Niet in stoffige ruimtes en Niet opplaatsen waar het sterk,tocht.Inbeide geallen krijgt u geen optimale verbranding.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemde wisseltankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan ditte of extreme temperatuurverschillen. Bewaar de brandstof altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit opplaatsen waar schadelijke gassen of dampen aanwezig konnen zijn (bv. uitlaatgassen of verfdampen).
9 De bovenzijde van de kachel worden heet. De kachel mag nicht afgedekt worden (brandgevaar).
10 Zorg algtd voor voldoende ventilatie.

HET VERVANGEN VAN DE KOUS

L VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGKEOELD TE ZIJN.

1 Open het tankklepje en haal de wisseltank eruit.
Haal de batterijnen uit de batterijhouser.
3 Controller of beside ontstekingsschuiven helemaal omhoog staan. Verwijder verrolgens het omhulsel van de schuiven.
4 Licht de grille uit de inkeping en trek hem maar voren. Neem de branderkop uit de kachel. Sluit de grille.
5 Draai de schroeven aan de onderzijde van de mantel van de kachel los. Trek de mantel iets waar voren en verwijder deze van de bodemplaat. Draai de vleugelmoeren onder de branderzitting los.
6 Til de branderzitting omhoog zodate de kous zichtaar wordt. Leg de branderzitting naast de kachel. (Let op dat de bedrading Niet los raakt).
7 Druk de onderste schuif omlaag zodate het kousmechanisme in de hoogste stand kommt.
8 Draai de koushouder (met kous) zoveraar links totdat\ deze loskomt en haal hem uit de kachel.
Haal de kousuit de koushouder.

10 Plaats de nouvelle kous in de koushouser en druk de kouspinnen stevig in de gaten van de koushouser.
11 Plaats de koushouser (met kous) terug door de twee große pinnen aan de buitenzijde van de koushouser, in de sponning van het kousmechanisme te drukken. Draai verwolgens de koushouser met de klok mee totdat deze goed vastzit.
12 Plaats de branderingzitting terug.
13 Draai de vleugelmoeren kruislings handvast aan.
14 Controleer de werkung van het kousmechanisme door de onderste schuif in te drukken en verrolgens op de UIT-toets te drukken. Herhaal dit een,aantal keer.
15 Controleer de werkung van het omvalmechanisme door de onderste schuif helemaal omlaag te duwen en het loodje te kantelen.
16 Plaats de mantel terug en draai de mantelschroeven vast. Plaats verrolgens de branderkop terug. Controleer of deze goedrecht staat, door deze aan de handgreep even maar links en rechts te schuiven. Sluit de grille.
17 Plaats de gezuldewisseltank terug.
18 Plaats de batterijen in de batterijhouser (let op de plus en min). Na hetplaatsen van de wisseltank en de batterijen, moet u 30 minutes wachten voordat u de kachel aanmaakt.

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL BV

A OSTERREICH
