BRIGGS & STRATTON 93300 - Verbrandingsmotor BRIGGS & STRATTON - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING BRIGGS & STRATTON 93300 BRIGGS & STRATTON

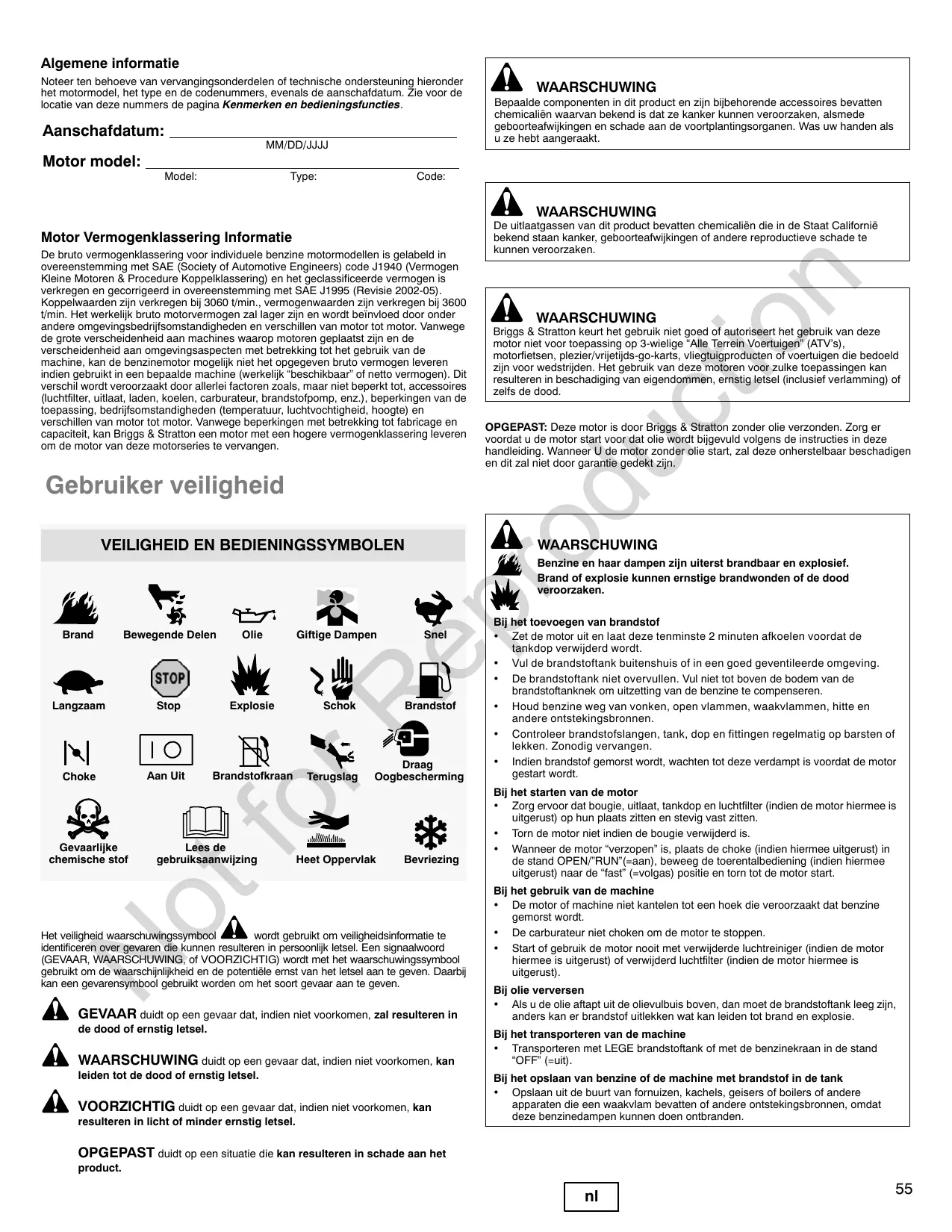

Algemene informatatie

Noteerten behoeve van verrangingsonderdelen of technische ondersteuning hieronder het automodel, het type en de codenummers, evenals de aanschafdatum. Zie voor de locatie van dieze nummers de pagina Kenmerken en bedieningsfuncties.

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Type:

Code:

Motor Vermogenklassering Informatie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassifiedeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager en wordt beinvloed door onder andere omgeveingsbedrijsfomstandigheden en verschillen van motor tot motor. Vanwege de große verschienenaand machines waarop motoren geplaatstijken en de verschadenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor möglichn Niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikbaar" of netto vermogenen). Dit verschil wird vertoorzaakt door allerlei factoren zoals, maar nicht beperkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstompomp, enz.), beperkeningen van de toepassing, bedrijsfomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkeningen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruiker veiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Aan Uit

Brandstofkraan

Terugslag

Draag
Oogbescherming

Gevaarlike chemische stof

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Het verilgheid waarschuwingssymbol wird gebruikt om verilgheidsinformatie te identificen overGeVaren die kuren resulteren in persoonlijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of VOORZICTIG) wordt met het waarschuwingssymbol gebruikt om de waarschijnlijkheid en de potentielle ernst van het letsel aan te Geven. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te Geven.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in Licht of minder ernstig letsel.

OPGEPAST duidt op een situatie die kan resulteren in schade aan het product.

WAARSCHUWING

Bepaalde componenten in dit product en zijn bijbehorende accessoires bevatten chemicalien waarvanbekend is dat ze kanker kannenveroorzaken, alsmede geboorteafwijkingen en schade aan de voortplantingsorganen. Was uw handen als u ze hebt aangeraakt.

WAARSCHUWING

De uitlaatgassen van dit product bevatten chemicaliën die in de Staat Californie betrachten staan kanker, geboorteafwijkingen of andere reproductieve schade te kuren verroorzaken.

WAARSCHUWING

Briggs & Stratton keurt het gebruik Niet goed of autoriseert het gebruik van deze motor nicht voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfietsen, plezier/vrijetijds-go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrijden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat u de motor start voor dat olie worden bijnevuld volgens de instructies in deze handleiding. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit za net door garantie gedekt zich.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief.

Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Bij het toevoegen van brandstof

Zet de motor uit en LAST deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd worden.
Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
- Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
- Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.
- Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "fast"(=volgas) positie en torn tot de motor start.

Bij het gebruik van de machine

• De motor of machine nicht kantelen tot een hoek die veroorzaakt dat benzine gemorst worden.
• De carburateur niets choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust).

Bij ole verversen

• Als u de olie aftaptuit de olievulbuis boven, dan moet de brandstoffank leeg zich, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie.

Bij het transporteren van de machine

• Transporteren met LEGE brandstoffank of met de benzinekraan in de stand "OFF" (=uit).

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doen ontbranden.

• Indien sich aardgas of LPG lekkage in de buurt bevindt, de motor nicht starten.

• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren given koolmonoxide af, een reukloos, kleurloos, gifgas.

Het inademen van koolmonoxide kan misselijkheid, flauwallen of dedood veroorzaken.

• Start en gebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaat়.

• Trek bij het starten van de motor het startkoord langzaam uit tot er waarstand gevoeld worden en trek dan snel om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zich.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen.

Traumatische amputatie of ernstige verscheuring kan het resultaat zich.

• De machine gebruiken met afschermingen op hun plaats.
  Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren把它。Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.
• Conform articel 4442 van het wetboek in Californie is het verboden om deze motor te gebruiken of te bedieren ingebeden met bos, met struikgewas of in grassland zonder een voltankvanger - Zoals gedefinierv in articel 4442 - in goede, werkende staat op het uitaatsysteme. De wetgeving in andere staten of landen kan soortgelijke verordenen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaf van een voltankvanger voor het uitaatsysteme dat op这家伙 is geinstalleerd.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elekstrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Kenmerken en bedieningen

Vergelijk de afbeelding met uw motor om Uzelf vertrouwd te make n met de plaats van de diverse kenmerken en bedieningen.

A. Motoridentification

Model Type Code

B. Bougie

C. Luchtfilter

D. Choke

E. Startkoordgreep

F. Vingerbeschermer

G. Toerentalbediening (optie)

H. Stopschakelaar (optie)

I. Brandstoftank en -dop

J. Olie aftapplug

K. Olievulopening

L. Uitlaat

UItlaatafscherming (optie)

Vonkenvanger (optie)

M. Tandwielvertraging (optie)

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

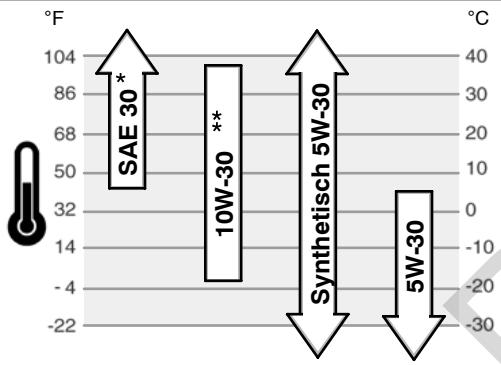

Aanbevolen olie

Wij bevelen voor de Beste prestaties het gebruik aan van Briggs & Stratton Warranty Certified oleie. Andere hoogwaardige detergerende oliesoorten zijnaanvaarbaar als ze bije, SG, SH, SJ of hoger maar geclassifiedeerd. Geen speciale additieven gebruiken. De juiste olieviscositeit voor de motor worden bepaald door de buitentemperaten. Kijk op de overzichtstabel en kies hierui de Beste viscositeit voor de verwachte buitentemperaten.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 40^ ( 4^ ), dan leidt dat tot startproblemen.
• Het gebruik van 10W-30 bij temperaturen boven 80^ (27^) kan leiden tot verhoogd olieverbruik. Controller het oliepeil vaker.

Oliepeilen/bijvullen-Fig. 2

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.

• Verwijder de olievuldop (A, Fig. 2).

• Giet om bij te vullen de olie langzaam in de olievulopening van de motor (B). Vullen tot het punt van overstromen.
• Breng de olievuldop waar aan en draai deze vast.

Brandstof Aanbevelingen

Brandstof moet aan deze voorwaarden voldoen:

Schone, verse, loodvrije benzine.
- Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op groe hoogten.
- Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel.

OPGEPAST: Gebruik geen Niet-goedgekeurde benzine zoals E85. Meng geen olie door de benzine of modifieer de motor Niet voor gebruik op alternatie brandstoffen. Dit za motorcomponenten beschadigen en de motorgaratie ongeldig doeimenakn.

Meng om het brandstofsysteme gegen het vormen van gom te beschermen een brandstof stabilisator door de brandstof. Zie Opslag. Alle brandstof is Niet hetzelfde. Wanner start- of prestatieproblemen optreden, verander dan van brandstoffleverancier of -merk. Deze motor is gecertificateerd om te werken op benzine. Het emissie beheersingsysteme van deze motor is EM (Engine Modifications).

Grote Hoogten

Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissievoorschriften, is een afstelling voor groe hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautoriserde Briggs & Stratton dealer voor informatie over afstelling voor groe hoogten.

Gebruik van de motor onder 750 meter met een große hoogten kit worden Niet aanbevolen.

Brandstof bijvullen - Fig. 3

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof dedoodveroorzaken.

Bij het toevoegen van brandstof

• Zet de motor uit en LAST deze tenminste 2 Minutes afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
• Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Reinig het gebied rond de tankdop. Verwijder de tankdop (A) (Fig. 3).

• Vul de brandstoffank (B) met benzine. Vul nicht tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren (C).

De Motor Starten - Fig. 4

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaatহ.

• Trek bij het starten van de motor het startkoord langzaam uit tot er onderstand gevoeld worden en trek dan snel om terugslag te voorkomen.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterst brandbaar enexplosief.

Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee isuitgerust) op hun plaats zitten en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is,plaats de choke (indien hiermee uitergrust) in de stand OPEN/Run(=aan), beweeg de toerentalbediening (indien hiermee uitergrust) maar de FAST (=volgas) positie en torn tot de motor start.

WAARSCHUWING

Motoren gegen koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvalen of de dood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding worden bijgewuld. Wanner U de motor zonder olie start, za deze onherstelhaar beschadigen en dit zich Niet door garantie gedekt zijn.

Noot: Sommige motoren en machines—heben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

1. Controller het oliepeil. Zie het Olie controlleren/toevoegen hoofdstuk.
2. Zorg ervoor dat de aandrijvingbedietenen van de machine, indien hiermee uitergerust, ontkoppeld着眼.
3. Beweeg de chokehefboom (A) maar de choke positie (Fig. 4).

Noot: Over het algemeen hoeft u de choke Niet te gebruiken bij het herstarten van een warme motor.

1. Beweeg de toerentalbedieningshefboom (B), indien hiermee uitgerust, maar de "fast"
   (=volgas) positie. Gebruik de motor met de toerentalbedieningshefboom in de "fast" positie.
2. Beweeg de stopschakelaar op motoren die hiermee zich uitgerust (C) maar de stand "on" (=aan).
3. Houd de startkoordgreep stevig vast (D). Trek de startkoordgreep langzaam UIT tot er waarstand gevoeld worden, trek dan snel.

Opmerking: Als de motor na herhaalde pogingen Niet start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg de importeur 1-800-233-3723.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm sneller maar de motor trekken dan u=kunt loslaten. Gebroken botten, kneuzingen of verstuikingen kuren het gevolzig. Trek bij het starten van de motor het startkoord langzaam uit tot er watstand gevoeld worden en trek dan spel om terugslag te voorkommen.

1. Naarmate de motor opwarmt, dient U de chokebediening (A) maar de stand "run" (=aan) | teplaatsen.

De Motor Stoppen - Fig. 4

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof dedoodveroorzaken.

• De carburateur nietschokenomde motor te stoppen.

Beweeg op modellen die zich uitergerust met een toerentalbedieningshefboom (B)DEXE.
aar de "slow" (=langzaam) en dan maar de "stop" STOP positie (zie Fig. 4).

Beweeg de stopschakelaar (C) maar de stand "stop".

Onderhoud

Gebruikuitsluitend originelevangingsonderdelen. Andere onderdelen kunnen mogelijk Niet zo goed presteren, de machine beschadigen en in letsel resulteren. Daar bijmake nandere onderden uw garantie ongeldig.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebrukt om deze motor te bouwen要去 op hunplaats blijven voor een juiste werking.

Emissiebeheersing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen können uitgevoerd worden door elkere reparatie-inrichting of -individu voor "non-road" motoren. Echter, voor het verkrijgen van Gratis emissiebeheersing service要去 het werk worden uitgevoerd door een door de fabrik geautoriserde dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlauf要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controleren op vonden:

• Gebruik een goedgekeurde vonkster.
• Controller niep op vonden met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

Olie verversen

ledere 8 uur of dagelijks

• Controller het oliepeil van de machine
• Reinigen rond uitlaat en bedieningen
  Reinig de handbeschermer

ledere 25 uur of jaarlijks

• Reinig de luchtfilter *
• Reinig de Voorfilter *

ledere 50 uur of jaarlijks

• Ververs de motorolie
  Kijk de uitlaat en vonkenvanger na

ledere 100 aur

• Ververs de olie in de tandwielkast (indien hiermee uitgerust)

Jaarlijkss

• Vervang de luchtfilter
• Vervang de Voorfilter

• Vervang de bougie.
  Reinig het luchtkoelingssysteme*

• Vaker reinigen in stoffige omstandigheden of als er rommel in de lucht zit.

Carburatuarafstelling

De carburateur nooit bij- of afstellen. De carburateur is in de fabriek zodanig afgesteld dat hij onder de meeste omstandigheden effcient opereert. Mocht erchter toch een bijstellung nodig zijn, ga hiervoor dan maar een erkende Briggs & Stratton-dealer.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd heeft het maximum toerental waarop de motor gezruikt mag worden gespecifieerd. Ga Niet boven dit toerental uit.

De bougie verrangen - Fig. ⑤

Controleer de elektrodeafstand (A, Fig. 5) met een draadkaliber (B). Stel de afstand bij, indien nodig. Installeer de bougie en draai hem vast tot de aanbevolen momentwaarde. Zie de sectie Technische gegevens voor de elektrodeafstand en de aandraaimomenten.

Opmerking: In sommige gebieden schrift lokale regelgeving het gebruik van een onderstandsbougie voor om ontstekingssignalen te onderdukken. Als deze motor origineel was uitgerust met een onderstandsbougie, gebruik dan bij verwangting hetzelfde type bougie.

Uitlaat en vonkenvanger nakijken - Fig. 6

WAARSCHUWING

Draaiende motoren produceren把它。Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitylaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.
• In Californie is het een overtreding van de California Public Resource Code, paragraaf 4442, om de motor te gebruiken of te laten draaien in bosgebied, of op land met struiken of gras tenzij het uitlaatsysteme is voorzien van een vonkenvanger zoals gedeefiniert in paragraaf 4442 die zodanig is onderhonden dat hij goed werkct. Andere staten of landen kanne soortgelijke wettelijkke voerschriften hebben. Neem contact op met de fabrikant van de apparatuur, de wederverkopfer of de dealer voor de aanschaft van een vonkenvanger die is gemaatkvent het uitlaatsystemd that op deze motor is geinstalleerd.

Kijk de uitlaat (A, Fig. 6) na op scheurjtes, corrosie en andere beschadigingen. Verwijder de vonkenvanger (B) als de machine hiermee is uiterrust en kijk deze na op beschadigering en ophoping van koolstofaanslag. Als u verwagsondersden nodig hebt, zorg er dan voor dat u alleen originèle verwagsondersden gebruikt.

WAARSCHUWING: Vervangingsonderdelen要去en originele zijn en

opdezelfde manier worden gemonteerd als de oorspronkelijke onderdelen, anders kan brand optreden.

Olie verversen - Fig. 7 8

OPGEPAST: Gebruekte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weglooien. Raadpleeg deplaatsilijke autoriteiten, servicecentrum of dealer voor veilige manieren omweg te gooijen/te recyclen.

Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 7).
2. Verwijder de olie aftapaplug (B, Fig. 8). Tap de olie af in een geschikte container. Noot: Elke olie aftapaplug (C) die getoond is kan in de motor gemonteerd zich.
3. Installer nadat de olie is afgetapt de olie aftapplug en draai deze vast.

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het Specificaties hoofdstuk voor de oliecapaciteit.
• Verwijder de olievuldop (D, Fig. 8).
• Giet de olie langzaam in de vulopening van de motor (E). Vullen tot het punt van overlopen.
• Breng de olievuldop waar aan en draai deze vast.

De luchtfilter onderhonden - Fig. ⑨ ⑩

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof dedoodveroorzaken.

• Start of gelebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust).

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen.

Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen.

De luchtfilter gebruikt een gezouwen filter met een optionele voorfilter. De voorfilter kan uitgewassen en opnieuw gebruikt worden.

1. Drukevergrendelnokken in (A) en trek het deksel eraf (B). Zie Fig. 9.
2. Verwijder de filter (D). Zie Fig. 10.
3. Tik om vuil los te makes voorzichtig gegen een hard oppervlak. Wanner de filter erg vuil is, verrang deze dan door een neue filter.
4. Druh het uiteinde van de filter als getoond in de basis. Zorg ervoor dat de filter stevig in de basis past.
5. Installeeer het deksel. Zorg ervoor dat beiden vergrendelnokken stevig vastzitten.

De olie van de tandwielvertraging verversen - Fig. 11

Als uw motor is uitgerust met een tandwievertragingsystem, dan moet u dit als volgt onderhonden.

1. Verwijder de olievulplug (B) en de oliepeilplug (C).
2. Verwijder de olieaftapplug (A, Fig. 11) en tap de olie af in een geschikte opvangbak.
3. Installer de olieaftapplug en draai hem vast.
4. Bij het vullen要去 langzaam tandwielkastolie in het olievulgat gieten (zie de sectie Technische gegevens). Blijd doorgieten tot de olie uit het oliepeilgat (C) begint te stromen.
5. Installer de oliepeilplug en draai hem vast.
6. Installeer de olievulplug en draai hem vast. Belangrijk: De olievulplug heeft een ventilatiegat (D) en moet op de afgebeelde manier boven op de kap van de tandwielkast worden geinstallerd.

Luchtkoelingsystem reinigen - Fig. 12

WAARSCHUWING

Draaiende motoren produceren hxitte. Motoronderdelen, vooral de uitaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.
Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

OPGELET: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil of verontreiniging kan de luchtstroom beperken, waardoor de motor oververhit kan raken, hetgeen leidt tot slechte prestaties en een kortere levensduur van de motor.

Verwijder vuil met een borstel of een droge doek van de beschemkap (A) (Fig. 12).

Houdt verbinden, veren en regelknoppen (B) schoon. Zorg dat het gebied rond en darüber de geluideddemper (C) vrij blijft van brandhaar vuil.

Opslag

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof de doodveroorzaken.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaanuit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doen ontbranden.

Brandstofsystem

Als brandstof langer dan 30 dagen worden opgeslagen kan het verschraalen. Bij verschraalde brandstof ontstaat zuur- en gomaanslag in het brandstofsysteme of op essentiele onderdelen de de carburateur. Houd brandstof vers met Briggs & Stratton FRESH START® brandstoff stabilisator. Deze is verkrijgbaar als vloeijaar additief en als patron met druppelconcentraat.

Als brandstof stabilisator overeenkomstig de instructies worden bijgevoed, is aftappen van de benzine uit de motor Niet nodig. Laat de motor 2短时间内 draaien om het stabilisatiemiddel in het hele brandstoffsysteme te circuleren. De motor en de brandstoff konnen dan tot maximaal 24 maanden worden opgeslagen.

Als de benzine in de motor Niet is behandeld met brandstof stabilisator, dan要去 hij worden afgetapt en een goedgekeurde opvangbak. Laat de motor draaien tot hijafslaat vanwege gebrek aan brandstof. Het gebruik van een brandstof stabilisator in de opslagbak worden aangeraden om de brandstof vers te houden.

Motorolie

Ververs, verwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur.

Specifications

Onderhoud specificities *

Model	90000
Bougie elektrodeafstand	0,76 mm
Bougie aanhaalkoppel	20 Nm
Ontstekingsspoel luchtspleet	0,15 - 0,25 mm
Inlaatklepseling	0,13 - 0,18 mm
Uitlaatklepseling	0,18 - 0,23 mm

• Het motorvermögen zal afnemen met 3,5% voor elke 300 meter boven zeiniveau en 1% voor iedere 5,6°C boven 25°C. De motor zal bevredigend functioneren onder een hoek tot 15°. Raadpleeg de gebruksaanwijzing van de machine voor maximum verilige toegestane hellingshoeken.

Algemene service onderdelen

Service onderdeel	Onderdeelnummer
Ovaal Luchtfilter	790166
Brandstoffevoeging	5041, 5058
Weerstandsbougie	802592
“Long life platinum” bougie	5062
Bougiesleutel	89838, 5023
Vonkster	19368

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton servicedealer raadpleegt. Gebruik uitsluitend originèle Briggs & Stratton onderdelen.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis repareren of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderden die zichin ingezonden voor reparatie of verrangng onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande perioden en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in once "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gouden Gids'.

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot een yr vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades zijn uitgesloten voor zover deu sluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschaden, dus de bovenvermelde beperkingen kannen möglichnest op U van toepassing+zijn. Deze garantie geeft U bepaalde specifieke wettelijk rechten en U kunt möglich Andere rechten hebben die van rechtsgebied tot rechtsgebied variieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gebruik	Commercieel gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM; I/C®; IntekTM I/C®; IntekTM Pro; Professional SeriesTM met Dura-BoreTM gietijzeren mof; 850 SeriesTM met Dura-BoreTM gietijzeren mof; Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn once standard garantievooraarden. Soms kan er darüber aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motor maar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebrukt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegardeerd. Deze garantie geldt nicht voor toepassingen die primair worden gebrukt ter verranging van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciele of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tidsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kurz overlegeen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gebruikt worden om de garantiperiode te bepalen.

Over uw garantie

Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd door elkge geauthoriseerde Service Dealer. De meeste garantiereparations worden zo afgehandeld; soms zijn verzoeken om garantieECHT hier nicht gerechtvaardigd.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten aan de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabrik besluit dat de claim gerechtvaardigd is, zal de klant volledig vergoed worden voor die onderden die defect zich. Om misverstanden, die kuren optredenussen de klant en de Dealer, te voorkomen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en要去en bepaalde onderdelen om de zoveelijd worden onderhoden ofervangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installmentie. Ook verwalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iota's aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gezrukt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaiaers要去en vaak werkden onder stoffige en vuile omstandigheden, die{kunnen leiden tot wat lijkt op voortijdige slijtage.Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of anderschurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt Niet door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties veroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstopte brandstoffbuizen, vastklevende kleppen, of andere schade die worden vervooraakt door verwulde of verschraalde brandstof.
4 Onderdelen diearendigelopenofkapotzijnegaanomdatenmotorwergrukt met onvoldoende ofveruilde smeerolie,ofeenverkeerd type smeerolie (controleer het oliepeil en vult zonodig bij met de aanbevolen intervallen).OIL GARD kan möglichek een draaiende motor nicht uitschakelen.Motoschade kan optreden wanneer de olie neit correct op peil gehouden worden.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaat�n.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruiksaaanwijing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot+zijn gegaan door overmatig trillen als gevolg van te losse motorbevestiging,losse mairmessen,niet uitbalanceerde messen of losse of Niet uitbalanceerde waiers,verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maairmes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikelingen,veroorzaakt door het gebruik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zijn geauthorisered door Briggs & Stratton Corporation. U vindt uw dichtst bijzijnde Geauthoriserde Service Dealer in unsere "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
