GEBRUIKSAANWIJZING GC 2236 JONSERED

WAARSCHUWING! Motorzeisen, bosmaaiers en trimmers+kennen gevaarlijk zij! Slordig of onjuist gebruik kan resulteren in ernst letsel of overlieden van de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van de gebruiskhandeiding doorleest en begrijpt.

Neem de gebruiksaanwijizing grondig door en gebruik de machine nicht voor u alles duidelijk heeft begrepen.

Draag alti:d

• Een veiligheidshelm bij kans op vallende voorwerpen
• Goedgekeurde gehoorbeschemmers
• Een goedgekeurde oogbescherming

Maximum toerental van uitgaande as, tpm

Dit product voloet aan de geldende CE-richtlijnen.

Waarschuwing voor wegsglingerde en afgeketste voorwerpen.

Gebruikers van de machine要去en erop到账 dan er tijdens het werk geen mensen of dieren zichter dan 15 meter bij die machine komt.

Machines die zich uitgerust met zaagbladen of grasmessen können met enorme kracht opzij geworpen worden, wanneer het mes in contact kommt met een vast voorwerp. Dit worden terugslag genoemd. Het mes kan een arm of been amputeren. Hou mensen en diere 15 meter bij de machine vandaan.

Pijltekens die de grenzen voor hetplaatsen van de handvatbevestiging aangeven.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Gebruik stevige antisliplaarzen.

Alleen bedoeld voor Niet-metalen
flexible snijuitrusting, d.w.z.
trimmerkop met trimmerdraad.

Geluidsemissie maar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine worden aangegeven in het hoofdstkuk Technische gegevens en opplaatjes.

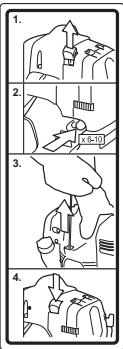

Startinstructie

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

De motor worden uitgezet door de stopschakelaar maar stopstand te schuiven. N.B.! De stopschakelaar gaat automatischtering een startstand. Om een ongewenste start te voorkomen,要去 dBougiekap altd van de bougie worden gehald b en/of onderhoud.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

Gebruik van goedgekeurde oogbescherming verplicht.

Inhoud

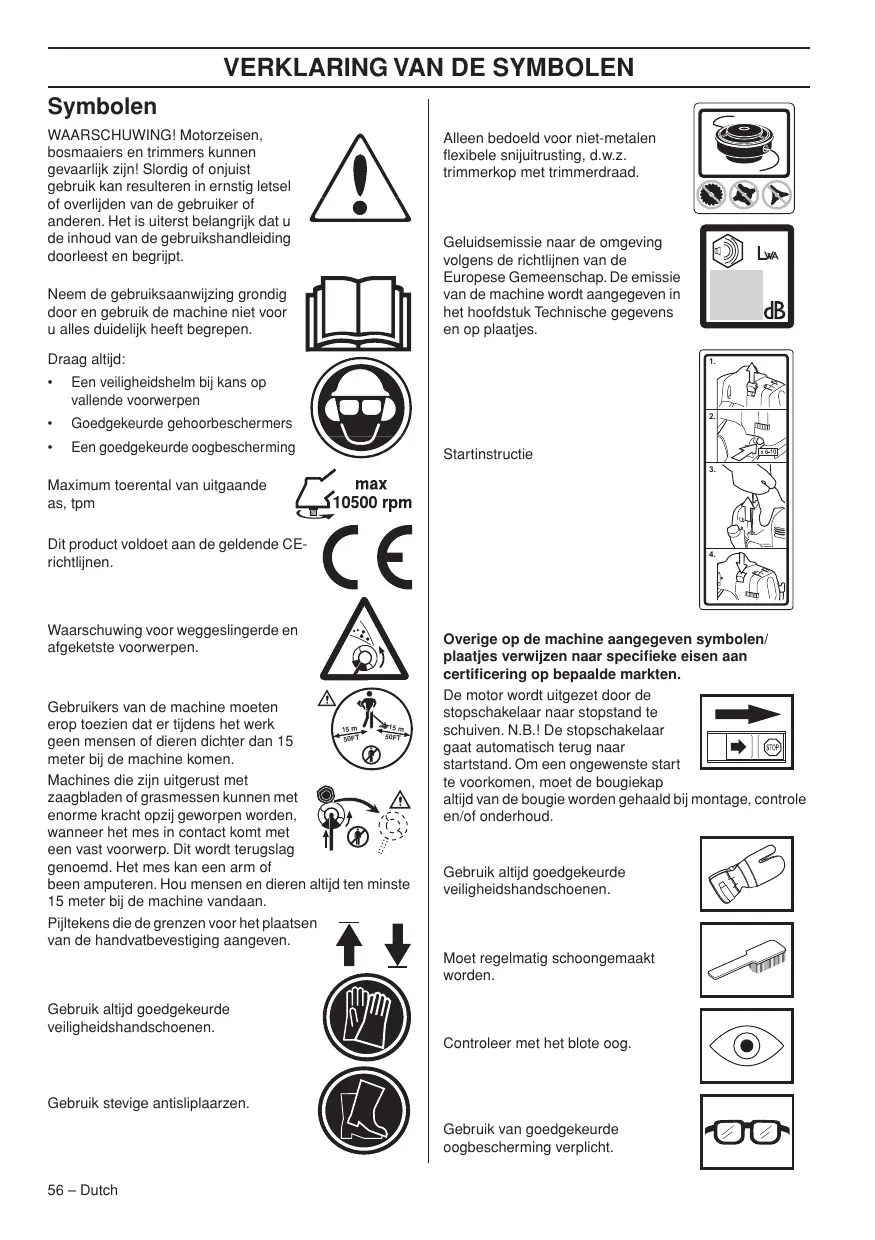

VERKLARING VAN DE SYMBOLEN

Symbolen 56

INHOU

Inhoud 57

Voor het starten moet u rekening houden met de volgende punten: 57

INLEIDING

Besteklant! 58

WAT IS WAT?

Wat is wat op de motorzeis? 59

ALGEMENE VEILIGHEIDSINSTRUCTIES

Belangrijk 60

Persoonlijke veiligheidsuitrusting 60

Veiligheidsuitrusting van de machine 61

Snijuitrusting 64

MONTEREN

J-handvat monteren 66

Montage van snijuitrusting 66

Bescherming monteren 67

Monteren van bladbeschemkap, maaiblad en maaimes 67

Monteren van overige beschem-kappen en snijuitrustingen 68

BRANDSTOFHANTERING

Brandstofveiligheid 69

Brandstof 69

Tanken 70

STARTEN EN STOPPEN

Controle voor het starten 71

Starten en stoppen 71

ARBEIDSTECHNIEK

Algemene werkinstructies 73

ONDERHOUD

Carburateur 76

Geluidemper 78

Koelsystem 78

Hoekoverbrenging 78

Luchtfilter 79

Bougie 79

Onderhoudsschema 80

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 82

Voor het starten moet u rekening houden met de volgende punten:

Lees de gebruiksaaanwijzing aandachtig.

WAARSCHUWING! Langdurige blotstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom alsijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet algtd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of Niet-originele onderdelen kannen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een motorzeis, bosmaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig letsel of het overlijden van de gebruiker of anderen kan verroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Jonsered-product!

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiode maar volle tevredenheit zult waarden. Door de aankoop van eén van onsste producten krijt u de beschikking over professionele hulp bij reparations en service moct er toch iets geleuren. Wanner u de machine Niet heeft gekocht bij een van onserekende dealers, kurz u hen vragen aan deichtstbijzijnde serviceworkplaats.

Wij hapen dat u tevreden zult zich met uw machine en dat deze u gedurende langeijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kutu u delevensduur van uw machine en de tweedehandes Waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de十几年e eigenaar over te dragen.

Succes met het gebruik van uw Jonsered-product!

Jonsered werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

WAT IS WAT?

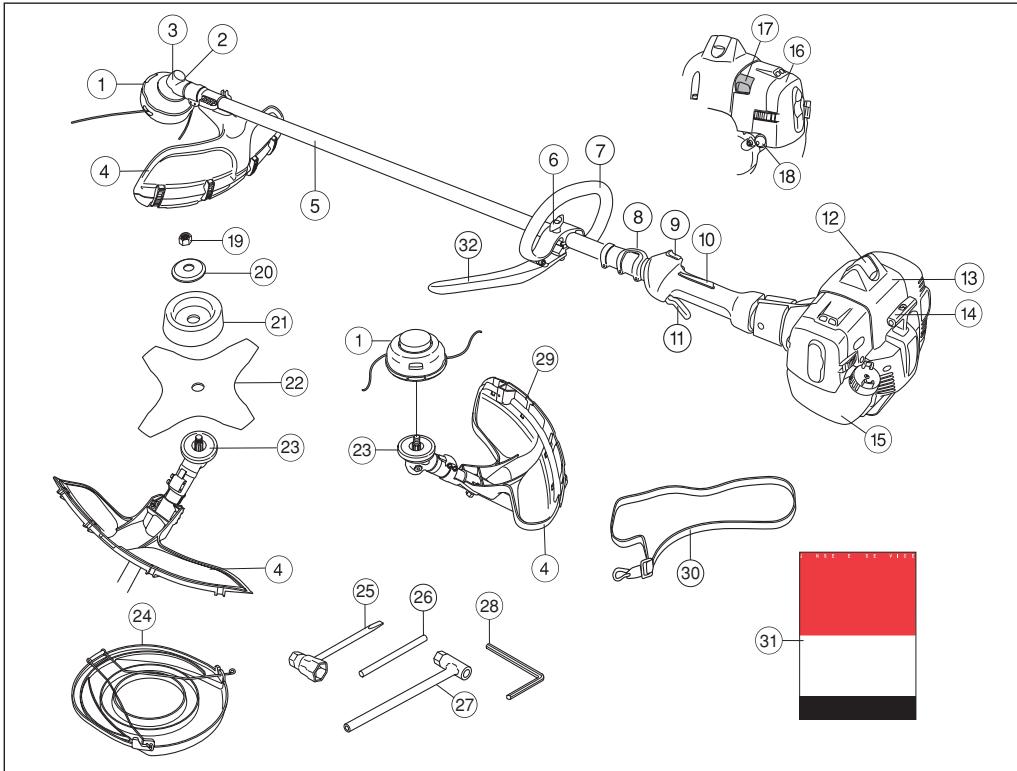

Wat is wat op de motorzeis?

1 Trimmerkop
2 Bijvulopening smeermiddel, hoekoverbrenging
3 Hoekoverbrenging
4 Beschermkap voor snijuitrusting
5 Steel
6 Handvatinstelling
7 Loophandvat
8 Ophanghaak
9 Stopschakelaar
10 Gashendelvergrendeling
11 Gashendel
12 Bougiekap en bougie
13 Cylinderkap
14 Starthendel
15 Brandstoftank
16 Luchtfilterdeksel

17 Chokehendel
18 Brandstofpomp
19 Borgmoer
20 Steunflens
21 Steunkop
22 Blad
23 Meenemer
24 Transportbescherming
25 Bougiesleutel
26 Borgpen
27 Bladmoersleutel
28 Inbussleutel
29 Bescherming
30 Draagstel
31 Gebruiksanaanjwijing

Belangrijk

BELANGRIJKI

De machine isuitsluitend bedoeld voor het maaien van gras.

De enige accessoires waarvoor u de motorenheid als aanrijefeenheid mag gelebruiken zichn de snijuitrustingen die aanbevolen worden in het hoofdstuk Technische gevevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen havent ingenomen die uw gezichtsvermögen, beoordealingsvermögen of coordinativermögen negatif bevinoledoen.

Draag aktijd persoonlijke verilgheidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke verilgheidsuitrusting.

Gebruik nooit een machine die zo gewijzigd is dat ze Niet langer overeenkomt met de originele uitvoering.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去 uitgevoerd worden door opgeleide in gekwalificierde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Alle deksels, beschermingen en hendels要去en aangebracht� u start. Verzeker u ervan dat de bougiedop en ontstekingskabel onbeschadig� zijn om het risico van een elektrische schok te voorkommen.

Gebruikers van de machine moeten erop toezien dat er geen mensen of dieren tijdens het werk richter dan 15 meter bij de machine komen. Indien meerdere gebruikers opdezelfde werkplek werken, moet de veiligheidsafstand in ieder geval de dubbele boomlente bedragen, maar altijd minimaal 15 meter.

WAARSCHUWING! Het ontstekingssysteme van deze machine produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden pacemakers storen. Om het risico van ernstig of fataal letsel te verminderen, raden wij aan dat personen met een pacemaker contact opnemen met hun arts en de fabrikant van de pacemaker voor ze deze machine gaan bedieren.

WAARSCHUWING! Een motor latent lopen in een afgesloten of slechtGeVentileerde ruimte kan dodelijkongelukken veroorzaken door verstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Sta nooit toe dat\ kinderen de machine gebruiken of in de\ buurt van de machine zich. Omdat de\ machine is uitgerust met een\ terugverende stopschakelaar en kan\ worden gestart op lage snugheid en met\ weinig kracht op de starthandgreep,\ kunnen zichs kleine kinderen onder\ bepaalde omstandigheden de kracht\ hebben, die nodig is om de machine te\ starten. Dat kan een risico van ernstig\ persoonlijk letset inhouden. Verwijder\ aarom de bougiekap wanner de\ machine nicht onder toezicht staat.

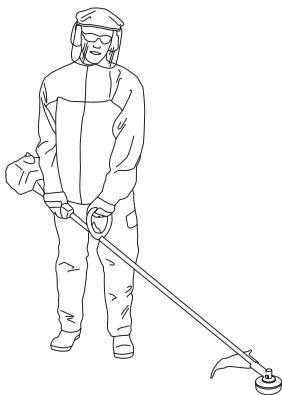

Persoonlijke veiligheidsuitrusting

BELANGRIJK!

Een motorzeis, bosmaaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig letsel of het overlieden van de gebruiker of anderen kan zerozaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde personlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert der risico's Niet, maar vermindert het schadelijk effect in geval van een onceval. Vraag uw dealer om raad wanneer u uw utrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescheming gebruikt. Doe de gehoorbescheming altijd af zodra de motor is gestopt.

HELM

Een veiligeidshelm bij kans op vallende voorwerpen

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dampvermogen dragen.

OOGBESCHERMING

Gebruik algtd goedgekeurde oogbescherming. Wanner u een vizier gebruikt moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril worden een bril bedoeld die voldoet aan

norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

HANDSCHOENEN

Draag handschoenen indien nodig, b.v. wanner u de snijutrusting monteert.

LAARZEN

Gebruik laarzen met stalen neus en anti-slip zool.

KLEDEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk vast kan haken in takken en struikgewas. Draag algijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop Niet op blote voeten. Zorg ervoor dat uwhaar Niet lager dan uw scholders hangt.

EHBO-KIT

U要去altijdeenEHBO-kit bijdehandhebben.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebden en hoe de controle en het onderhoud要去en uitgevoerd worden om hun goede werkung veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wonneer het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wonneer service en/of reparations nicht vakkundig worden gedaan. Indien umeer informatie

nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijdene serviceworkplaats.

BELANGRIJK! Om service en reparations aan de machine uit te voeren, moet u een speciale opleading hebben. Dit geldt vooraal vinde de verilghieidsuitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, moet u ermee waar uw servicewerkplaats gaan. Als u eén van onderze producten koopt, garandeert dit dat de reparations en service door een vakman+kunden worden uitgevoerd. Als u uw machine heeft gekocht bij eén van onderze dealers die geen servicewerkplaats haeft, vraag hem dan waar de dichtstbijzijinde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneer de verilgheidsuitrusting defect is. De verilgheidsuitrusting van de machine moet gecontrolled en onderhoden worden zoals beschreiben in dit hofdstuk. Als uw machine Niet door alle controles komt, moet u ermee maar uw serviceworkplaats voor reparatie.

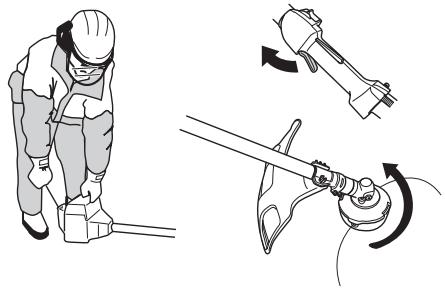

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat wordt gedrukt (= wanner men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Dit gebeurt via twee van elkaar onafhankelijk terugspringveersystemen. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draieren.

Controleer of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling in de oorspronkelijke stand staat.

Druk de gashendelvergrendeling in en controllere of ze teruggaat waar de oorspronkelijke positie wonneer uhaar loslaat.

Controleer of de gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken.

Zie instructies in het hoofdstuk Start. Start de machine en geef vol gas. Laat de gashendel los en controller of de snijuitrusting stopt en stil blijft staan. Als de snijuitrusting roeteert wonneer de gashendel in de stationaire stand staat, moet de stationairstand van de carburateur gecontroleerd worden. Zie instructies in het hoofdstuk Onderhoud.

Stopschakelaar

De stopschakelaar要去 gebruikt worden om de motor uit te schaken.

Start de motor en controllerer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet.

Beschemkap voor snijuitrusting

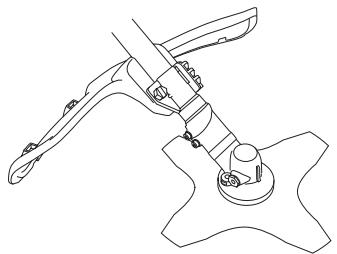

Deze beschermkap voorkomt dat losse voorwerpen in de richting van de gebruiker worden geslingerd. De beschermkap voorkomt tevens dat de gebruiker in aanraking komt met de snijuitrusting.

Controleer of de beschemkap nicht beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.

Gebruik aktijd de aanbevolen beschemkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

WAARSCHUWING! Onder geen bedding
mag snijuitrusting worden gebruikt
zonder dat een goedgekeurde
beschemkap is gemonteerd. Zie het
hoofdstuk Technische gegevens. Indien
een verkeerde of defekte beschemkap
wordt gemonteerd, kan dit ernstige
verwondingen verroorzaken.

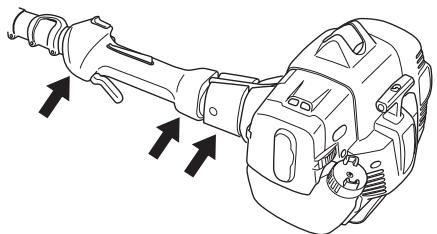

Trillingdempingssystem

Uw machine is uitergerust met een trillingdempingssystem dat geconstrueree is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het gebruik van een verkeerd gewikkelde draad of nicht scherpe, foutie snijutrusting (verkeerd type of verkeerd verwijdle, zie aanwijzingen in het hoofdstuk Vijlen van het maaiblad) verhoort het trillingsniveau.

Het trillingdempingssystem van de machine redueert het overbrengen van de trillingen van de motorenheid/ snijuitrusting op de handvateenheid van de machine.

Controller het trillingdempingselement regelmatig op materiaalbarsten en verrormingen.

Controleer of de trillingdempingselementen heel zich en goed vast zitten.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die gekoppeld kuren worden aan te grote blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, "kriebels", "speldeprikken", bijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidopppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico's kuren bij lage temperaturen toenemen.

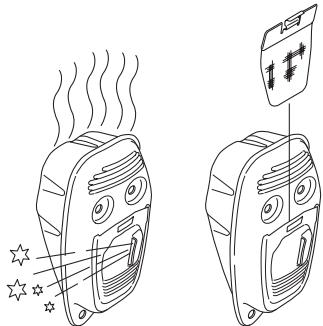

Geluiddemper

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg

te richten van de gebruiker. Geluiddempers uitergerust met katalysator zich ook ontworpen om schadelijke stoffen in de uitlaatgassen te reduceren.

In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebdenaarom de geluiddempersuitgerust met een zogenaamd vondenopvangnet.

Controleer of de geluidemper van uw machine uitgerust is met zo'n net.

Voor geluideddempers is het erg belangrijk dat de controle, onderhouds- en service-instructies gevolgd worden.

Gebruik de machine nooit wanner de geluiddempo.
defect is.

Controller regelmatig of de geluiddempo vastzit in demachine.

Als de geluidddemper van uw machine uitgerust is met een vondenopvangnet, moet dit regelmatig schoongemaakt worden. Een verstoet net leidt tot

oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddempers met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.

WAARSCHUWING! Denk erom dat: De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand kuren veroorzaken. Start de machine waarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

Borgmoer

Voor een bepaald type snijutrusting worden borgmoeren gebruikt bij het vastzetten.

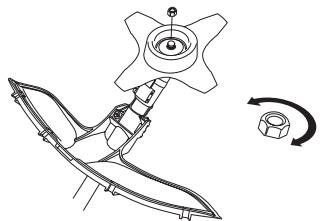

Bij montage draaith u de moer gegen de rotatierichting van de snijuitrusting in. Bij verwijderen draaith u de moer los in de rotatierichting van de snijuitrusting. (N.B.! De moer

heeft links schroefdraad.) Haal de moer aan met de moersleutel.

De nylon borging van de borgmoer mag Niet zo versleten zich dat ze met de vingers vast- of losgeschroefd kan worden. De borging moet ten minste 1,5 Nm houden. De moer要去 verrangen worden nadat ze ca. 10 keer los en vast is geschroefd.

Snijuitrusting

In dit hoofdstuk worden behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Een maximum zaagprestatie krijgt.
• De levensduur van de snijuitrusting verlengt.

BELANGRIJK!

Gebruik een snijutrusting alleen samen met de door ons aanbevolen beschemmkap! Zie het hoofdstuk Technische gegevens.

Zie instructies voor snijuitrusting voor het correct invoeren van de draad en de keuze van de juiste draadiameter.

Houd de snijtanden van het blad goed en juist geslepen! Volg waar voor onsne aanbevelingen op. Zie ook de instructie op de verpakking van het blad.

WAARSCHUWING! Schakel.altijd de motoruit voor u aan de snijuitrusting begint te werken. De snijuitrusting blijt roteren nadat u de gashendel hebts losgelaten. Controller of en snijuitrusting volledig stilstaat en demonteer de kabel van de bougie voor u aan de snijuitrusting begint te werken.

WAARSCHUWING! Een defecte snijuitrusting of een verkeerd gezijd blad verhogen het risico op terugslag.

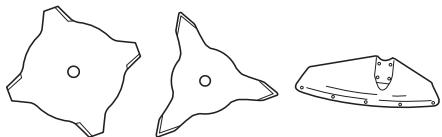

Snijuitrusting

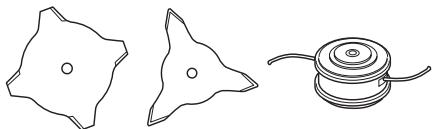

Grasmaaiblad en grames waar bedoeld om te worden gebruikt voor het maaien van dikker gras.

Een trimmerkop is bedoeld voor het trimmen van gras.

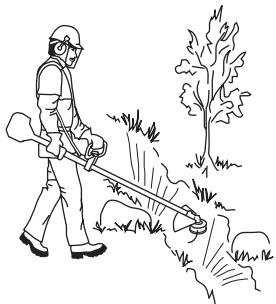

Basisregels

Gebruik een snijutrusting alleen samen met de door ons aanbevolen beschemkap! Zie het hoofdstuk Technische gegevens.

Hou de tanden van het blad in goede staat en zorg dat ze scherp+zijn! Volg once instructies en gebruik de aanbevolen vijlmaal. Een verkeerd geslepen of beschadigd blad verhoogt het risico op ongelukken.

Controller de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting要去xtijd verwangen worden.

Vijlen van grasmes en grasmaaiblad

Zie de verpakking van de snijuitrusting voor vijlen op de juiste wijze. Het blad en mes要去en met een platte vrij met enkele kapping verwijd worden.

Vijl alle sneden evenveel bij om de balans te bewaren.

WAARSCHUWING! Gooi een verbogen, scheef, gebarsten, gebroken of op andere wijze beschadigd blad altijd weg. Probeer een scheef blad nooit te stellen om dit opniewu te gebruiken. Gebruikuitsuiitend originèle bladen van het voorgeschreven type.

Trimmerkop

BELANGRIJK!

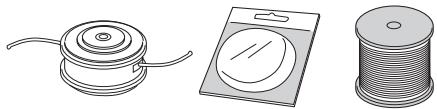

Denk er altiijd om dat de trimmerdraad stevig en gelsejkmatig rond de trommel worden gewikkeld, anders ontstaan er schadelijke trillingen in de machine.

• Gebruik uitsluitend de door ons aanbevolen trimmerkoppen en trimmerdraden. Ze zijn door de producent getest om bij een bepaalde motorgrootte te passen. Dit is vooral erg belangrijk wanner men een volautomatische trimmerkop gebruikt. Gebruik uitsluitend aanbevolen snijutrusting. Zie hoofdstuk Technische gevevens.

In het algemeen heeft een Kleinere machinekleine trimmerkoppen nodig en omgekeerd. Dit ookat bij maaien met een draad, de motor de draad radiaal van de trimmerkop moet toevoeren en bovendien bestand moet zichn tegen de waarstand van het gras dat gemaaaid worden.
- De lenghte van de draad is eveneens belangrijk. Een langere draad vereist een groter motorvermogen dan een korte, ook al is de diameter van de draad even groot.
Zorg ervoor dat het mes dat op de trimmerbeschemkap zit, Niet beschadigd is. Het worden gebruikt om de draad op de juiste lenghte af te snijden.
- Om de levendsduur van de draad te verlengen, kutn u hem een pauar階段 in water leggen. De draad worden dan taaier en gaat longer mee.

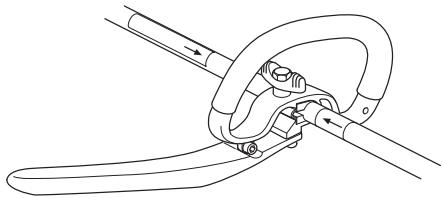

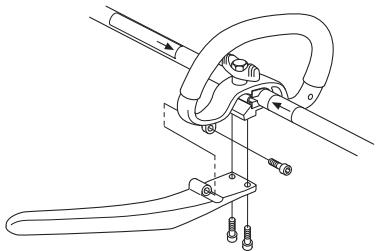

J-handvat monteren

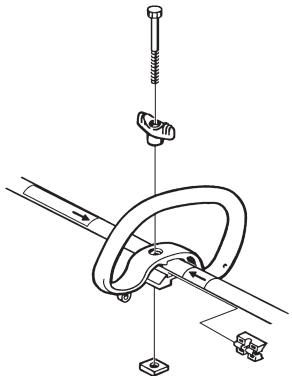

• Druk het loophandvat op de steel. Let op dat het loophandvatCUSden die pijlsymbolen op de steel moet worden gemonteerd.

Schuif de afstandhouser in de gleuf in het loophandvat.
Zet de moer, de knop en de bout vast. Niet te strak aandraaien.
- Het J-handvat worden op het loophandvat bevestigd met de drie schroeven, zoals op de afbeelding te zien is.

• Maak nu een fijnafstelling zdat de trimmer u een comfortabele werkhouding geft. Draai de schroef/de knop aan.

WAARSCHUWING! Bij het monteren van

het J-handvat mogen alleen
grasmaalbladen/grasmessen of
trimmerkoppen/kunststof messen
worden gebrukt. Een zaagblad mag
nooit samen met een J-handvat worden
gebrukt.

Montage van snijuitrusting

WAARSCHUWING! Bij het monteren van de snijutrusting is het zeer belangrijk dat de geleidepen de meeenemer/ steunflens op de juiste manier in de centrumopening van de snijutrusting terecht komt. Verkeerd gemonteerde snijutrusting kan ernstige en/of dodelijke verwondingen veroorzaken.

WAARSCHUWING! Onder geen bedding mag snijuitrusting worden gezebukt zonder dat een goedgekeurde beschemkap is gemonteerd. Zie het hoofdstub Technische gevevens. Indien een verkeerde of defeche beschemkap wordt gemonteerd, kan dit ernstige verwondingen verroorzaken.

BELANGRIJK! Om een zaag- of maaiblad te mogen gebruiken, moet de machine zich uitergrust met het juiste stuur, bladbeschemkap en draagstel.

N.B.! Bij gezebruik van trimmerkop/kunststof messen en combibeschemkap, moet de bescherming algtd gemonteerd zich. Als grasmaaiblad en combibeschemkap worden gezruikt, moet de bescherming zich gedemonteerd.

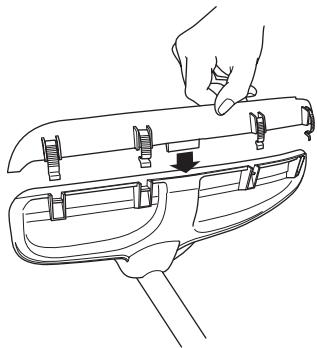

Plaats de beschermingsgeleider in de gleuf op de combibeschemkap. Zet de bescherming verrolgens met de vier snelsluitingen vast op de beschemkap.

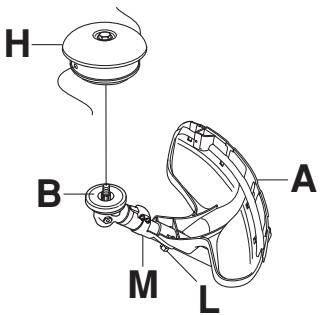

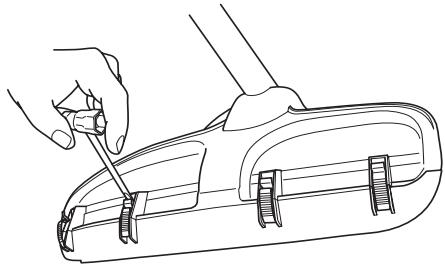

De bescherming kan het eenvoudigst worden gedemonteerd met behulp van de bougiesleutel (zie afbeelding).

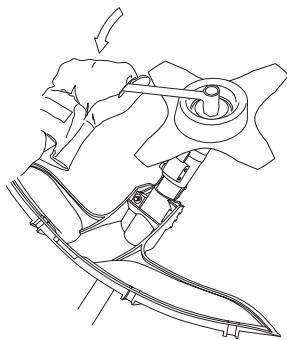

Monteren van bladbeschemkap, maaiblad en maaimes

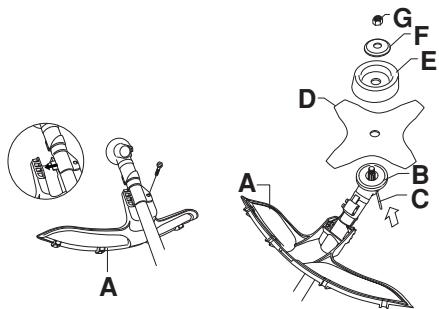

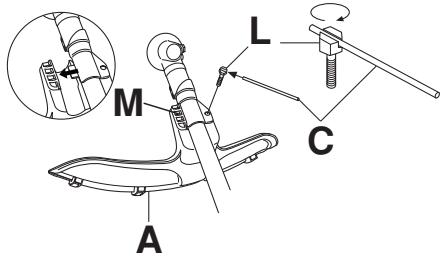

• De bladbeschemkap/combeschemkap (A) worden vastgehaakt in de bevestiging op de steel en met een schroef vastgezet. N.B.I. Let op dat de bescherming gedemonteerd is.
  Gebruik de aanbevolen bladbeschemkap. Zie hoofdstuk Technische geevens.
  Monteer de meenemer (B) op de uitgaande as.
  Draai de bladas rond tot een van de opingen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodate de as vergrendeld worden.
• Plaats blad (D), steunkop (E) en steunflens (F) op deuitgaande as.
• Monteer de moer (G). De moer要去en een moment van 35-50 Nm (3,5-5 kpm) vast gadraaid worden. Gebruik de dopsleutel uit het gereedschapset. Hou de steel van de dopsleutel zo zich möglich bij de bladbeschemkap vast. De moer wordt vastgodraaid wanneer de sleutel gegen de rotatierichting in wordt gadraaid (NB! links schroefdraad).

Monteren van overige beschemkappen en snijuitrustingen

Monteer de trimmerbeschemkap/ combibeschemkap (A) voor het werken met een trimmerkop/kunststof messen. N.B!. Let op dat de beschemminge gemonteerd is.

Haak de trimmerbeschemkap/combibeschemkap (A) op de beiden haken van de plaathouder (M). Draai de beschemkap rond de steel en zet hem vast met de bout (L) aan de tegenoverligende ziche van de steel. Gebruik de borgpen (C). Leg de borgpen in de groef op de kop van de bout en zet vast. Zie afbeelding.

Monteer de meenemer (B) op de uitgaande as.

• Draai de bladas rond tot één van de openingsen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodate de as vergrendeld worden.
• Schroef de trimmerkop/kunststof messen (H) gegen de rotatierichting in op+zijn plaats.
  Ga voor het demonteren in omgekeerde volgorde tewerk.

Brandstofveiligheid

Start de machine nooit:

1 Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkgange en dampen Niet in contact kennen komen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
  Bij opslag en vervoer van brandstof要去en alotijd speciaal voor dat doel bestemde en goedgekeurnde tanks worden gebrukt.
• Als de machine gedurende langeijd Niet gebruikt za worden, moet de brandstoffank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.
  Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.
• De transportbescherming van de snijuitrusting要去ijdens vervoer of opslag van de machine alsijdt aangebracht zich.
• Om een ongewenste start van de motor te voorkomen, moet de bougiekap algijd worden verwijderd warrant de machine voor langearend worden opgeborgen, wanneer de machine Niet onder toezicht staat en bij alle voorkomende servicemaatregelen.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

Brandstof

N.B.! Uw machine is uitgerust met een twee-takt motor; gebruik steeds met twee-takt motrolie vermengde benzine. Om zeker te zijn van de jeiste mengverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als ukleine brandstoffhoeveelheden meldgt, hebben zichs kleine afwijkingen van de jeiste

oliehoeveelheid een große invloed op de mengverhouding.

WAARSCHUWING! Brandstof en brandstoffdampen zijn zeer brandgevaarlijk en konnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wonneer u met brandstof werk te n zorg voor goede luchtventilatie bij de brandstoffhantering.

Benzine

N.B.! Gebruik alsigtjed met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uiterust met een katalysator (zie hoofdstuk Technische gevevens)要去 aligtjed een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator.

Waar milieuvriendelijk benzine, de zag. alkylaatbenzine, verkrijgbaar is, moet deze gebrukt worden.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog toerental werkkt, is het aan te raden een hoger octaangehalte te gebruiken.

Tweetaktolie

• Voor de beste resultaten en prestaties, moet u JONSERED tweetaktolie gebruiken, die speciaal wordt gemaakt voor onsze luchtgekoelde tweetaktmotoren.
• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
• Gebruik nooit olie bedoeld voor vier-takt motoren.
• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.

Mengverhousing

1:50 (2%) met JONSERED tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoelede tweetaktmotoren, geklassificiererd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin alsijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstoffmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng Niet meer brandstof dan voor max.1 maand nodig is.
• Als u de machine gedurende een langerearend het nicht gebruikt, moet u de brandstoffank leeg makeen en hem schoonmakers.

WAARSCHUWING! De katalysatorgeluiddemper wordt erg heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook voor stationair draaien. Verlies het brandgevaar Niet uit het oog vooral wanner u in de buurt bent van brandgevaarlijke stoffen en/of gassen.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Rook nicht of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit verwijl de motor draait.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig
wonneer u wilt tanken zodat eventuele
overdruk langzaam verwijdnt.

Draai de dop van de tank goed vast na het tanken.

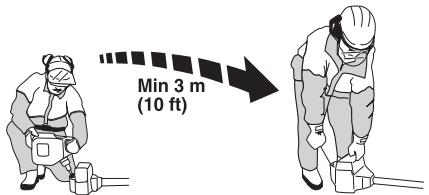

Verwijder de machine steeds van de tankplaats, voor u de motorzaag start.

• Gebruik een benzinetank met overvulbescherming.
• Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank können defecten veroorzaken.
  Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.

Controle voor het starten

• Controller het blad op barsten bij het centergat en bij de tandbodems. De barsten ontstaan meestal doordat erijdens het vrijen scherpe hoeken ontstaan zijn in de tandbodems of doordat men het blad gebruikt hebft met botte tanden. Als het blad barsten vertoont, moet het onmiddelijk verrangen worden.

• Controller de steunflens op barsten die het gevolg können zijn van materiaalmoeheid of te hard aanhalen. De steunflens要去 verrangen worden als hij barsten vertoont.

• Let erop dat de borgmoer zich borgkracht nicht verliest. De borging van de moer要去 een borgmoment van ten minste 1,5 Nm hebben. Het aanhaalmoment van de borgmoer要去 35-50 Nm�.

• Controller de bladbeschemkap op beschadigingen en barsten. Vervang de bladbeschemkap indien deze terugslag te verduren heeft gehad of barsten vertoont.

• Controller de trimmerkop en de trimmerbeschemkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschemkap

• Gebruik de machine nooit zonder beschemkap of een defecte beschemkap.
• Alle=kappen moeten juist gemonteerd,zijn en zonder gebreken voor de machine worden gestart.

Starten en stoppen

WAARSCHUWING! Start de machine nooit voor het complete koppelingdeksel met steel gemonteerd zijn, anders kan de koppeling losraken en persoonlijke verwondingen veroorzaten.

Verwijder de machine steeds van de tankplaats, voor u de motorzaag start.
Plaats de machine op een vaste ondergrond. Let erop dat de snijuitrusting geen voorwerp kan raken.

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.

Starten

Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft nicht helemaal bevuld te worden.

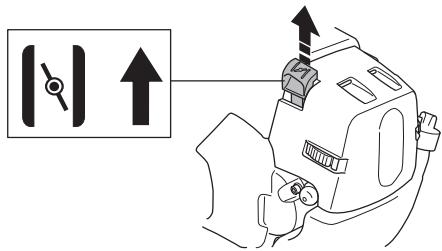

Choke: Zet de choke-hendel in de choke-positie.

WAARSCHUWING! Wanner de motor word gestart met de chokehendel in de choke- of startgasstand begint de snijuitrusting direct te draalen.

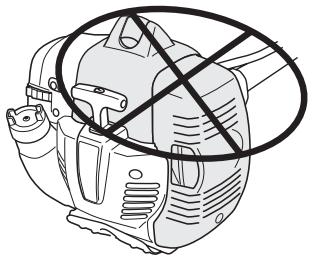

Druk het machinelichaam met uw linkerhand gegen de grond (N.B.!. Niet met uw voet!). Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u onderstand voelt (de starthaken vrijpen in) en kaakervolgens snelle en krachtige trekbewegingen. Wikkel het startkoord nooit rond uw hand.

Zet de chokehendel onmiddelijk nadat de motor ontsteekt terug en doe hernieuwde startupgingen tot de motor start. Wanner de motor start, geef snel vol gaz en het startgas worden automatisch uitgezet.

N.B.! Trek het starterkoord Niet volledig uit en LAST de starthendel Niet zomaar los wonneer het volledig uitygetrokken is. Dit kan tot beschadigingen van de machine leiden.

N.B.! Plaats geen enkel lichaamsdeel op het gemarkeerde vlak. Contact kan leiden tot brandwonden aan de huid of een elektrische schok wanner het ontstekingsmechanisme kapot is. Gebruik.altijd handschoenen. Gebruik nooit een machine met een kapot ontstekingsmechanisme.

Stoppen

Stop de motor door de ontsteking af te zetten.

N.B.! De stopschakelaar gaat automatisch terug maar startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaal bij montage, controle en/of onderhoud.

Algemene werkinstructies

BELANGRIJKI

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorzeis en trimmer door.

Wanner u in een situatie belandt waar u Niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats.

Gebruik de machine nooit voor taken waarvoor u Niet voldoende gekwalificeerd bent.

Voordat u de machine gaat gebruiken, moet u begrijpen wat het verschil is:tussen bos maaien, gras maaien en gras trimmen.

Basisveiligheidsregels

1 Controller de omgeving:

• Om ervoor te zorgen dat u de controle over uw machine nicht kurz verliezen vanwege omstanders, dieren of een andere reden.
• Om te voorkomen dat mensen, dieren en overigen nicht in contact komen met de snijuitrusting of geraakt worden door losese voorwerpen die weggeslingerd worden door de snijuitrusting.
  N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval vanood.
  2 Controller het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroken glas, spijkers, ijzerdraad, touw en dergelijkde, die weggeslingerd kuren worden of vast kuren komen zitten in de zaaguitrusting.
  3 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, heige regen, harde wind, heige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad+zijn, de wind de valrichting van de boom beinvoeden enz.
  4 Zorg ervoor dat u veilig kunt gaan en staan. Controller of er eventuele hindernissen zich als u onverwacht snel moet{kunnen wegkomen(wortels,

stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanner u op hellend terrein werkt.

5 Zorg voor een goede balans en een stabiele houding.
6 Gebruik altijd beiden handen om de machine vast te houden. Hou de machine aan de rechterkant van uw lichaam.

7 De zaaguitrusting moet onder taillehoogte blijven
8 Wonneer u zich verplaatst要去 de motor uitgeschakeld worden. Als het om een langere verplaatsing en vervoer gaat,要去 u de transportbescherming gelebruiken.
9 Wanner de motor loopt, mag u de machine alleen neerzetten als u er een wakend oogje kurz op honden.

WAARSCHUWING! Noch de gebruiker van de machine noch iemand anders mag proberen het afgezaagde materiaaal weg te trekken wanner de motor of desnijultrusting draait, onder dit tot ernstig letsel kan leiden.

Stop de motor en de snijuitrusting voordat u materiaal verwijdert dat rond de as van het zaagblad is gewikkeld, waar anders risico van letsel bestaat. De hoekeoverbrengang kan genuine tijd na gebruik nog warm�n. Bij contact bestaat risico van brandwonden.

WAARSCHUWING! Waarschuwing voorweggeslingerde voorwerpen. Gebruik altijd goedgegeurde oogbescherming. Buig nooit de beschermkap van de snijuitrusting heb. Stenen, vuil e.d. hunnen omhoog geworpen worden in uwogen en blindheid of ernstig letselveroorzaken.

Houd onbevoegden op afstand.
Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veiligheidszone van 15 m bevinden.
Schakel de machine onmiddelijk uit indien iemand dichter bij komt. Draai de machine nooit rond zonder eerst te controleren of erchyter u Niet iemand zich in de veiligheidszode bevindt.

Basistechniek

Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volle toeren draait zonder dat hij belast worden kan dit tot ernstige beschadigingen van de motor leiden.

WAARSCHUWING! Soms raken takken of gesbekneld tussen de beschemkap en de snijuitrusting. Stop altijd eerst de motor voordat u deze verwijdert.

WAARSCHUWING! Machines die zijn uitgerust met zaagbladen of grasmessen kunden met enorme kracht opzij geworpen worden, wanner het mes in contact komt met een vast voorwerp. Dit wordt terugslag genoemd. Terugslag kan zo heftig zijn dat de machine en/of de operator in een richting geduwd worden en möglichk de controle over de machine verliest. Terugslag kan zonder waarschuwing vooraf optreden wanner de machine blijft haken, af}slaat of vastloopt. De kans op terugslag is groter in gebieden waar het moeilijk is om te zien wat u maait.

Probeer om Niet te zagen in het gebied tussen 12 en 3研究员 van het blad. Vanwege de rotatiesnelheid van het blad kan terugslag precies in dit gebied optreden wanner men in grovere stammen zaagt.

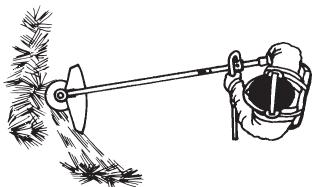

Gras maaien met grasmaiaiblad

• Grasmaaibladen en grasmessen mogen nicht gebruikt worden bij houtachtige stammen.
• Voor alle soorten hoog of sterk gras worden een grasmaaiblad gebruikt.
• Het gras worden neergehaald met pendelende bewegingen aan de zijkanten, waar bij de beweging van rechts aan links het maaimoment is en de beweging van links aan rechts de retourbeweging. Laat de linkerkant van het blad werken (tussen 8 en 12aar).

• Indien het blad tijdens het gras maaien een ietsjes schuin waar links worden gehonden, worden het gras in een streng gelegd, hetgeen het verzamelen makkelijker maakt bijv. bij harken.
• Probeer om ritmisch te werkken. Sta stevig met uw voeten uit elkaar. Beweeg na de retourbeweging maar voren en sta cervolgens waar stevig stil.
  Laat de steunkoplicht op de grond rusten.Deze is speciala bedoeld om te voorkomen dat het blad in de grond snijdt.
• Verklein het risico dat het materiaal rond het blad wordt gewonden door de volgende regels op te volgen:

1Werk altijd met vol gas.
2Vermijdijdens de retourbeweging het pasgemaaide materiaal.
- Schakel de motoruit,maal het draagstel los en zet demachine op de grond voordat u het gemaaide materiaaal verzamelt.

Gras trimmen met trimmerkop

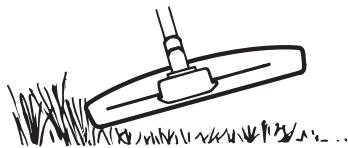

Trimmen

• Hou de trimmerkop vlak boven de grond en hoe hem schuin. Het werk worden gedaan door het uiteinde van de draad. Laat de draad in zijn eigien tempo werken. Duw de draad nooit in het materiaial dat u wilt maaien.

• De draad verwijdert zonder problemen gras en onkruid naast muren, omheiningen, bomen en bloemperken, maar kan ook het tere schors van bomen en struiken en de paaltjes van omheiningen beschadigen.
• Verminder het risico van beschadiging van gewassen door de draad in te kanten tot 10-12 cm en het moetertoerental te verminderen.

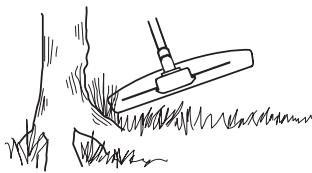

Schoonschrapen

• Met de schraaptechniek kan men alle ongewenste begroeijin verwijderen. Hou de trimmerkop vlak boven de grond en een ietsje scheef. Laat het uiteinde van de draad gegen de grond slaan naast bomen, palen, standbeelden e.d. N.B.! Deze techniek veroorzaakt grotere slijtage van de draad.

• De draad verslijt vlugger en moet vaker aangevoerd worden wanner men gegen stenen, bakstenen, beton, metalen omheiningen enz. werkt dan wanner men in contact kommt met bomen en houten omheiningen.
• Bij het trimmen en schoonschrapen mag u zich vol gas্রlogen zodate de draad longer meegaat en de trimmerkop minder slijt.

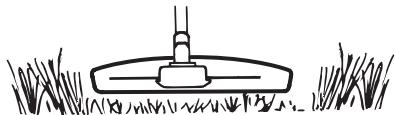

Maaien

• De trimmer is ideaal voor het maaien van gras opplaatsen waar men met een gewone gazonmaaier moeilijk bij komt. Houijdens het maaien de draad parallel met grond. Duw de trimmerkop Niet gegen de grond omdat dit het gazon en het gereedschap kan beschadenig.

Tijdens normala maaien mag de trimmerkop Niet voortdurend in contact komen met de grond. Een dergelijk voortdurend contact kan tot beschadigingen en slijtage van de trimmerkop leiden.

Vegen

• Het ventilatoreffect van de roterende draad kan gebruikt worden on smel en gemakkelijk schoon te makes. Hou de draad parallel met en boven de oppervlakken die schoongveeegd要去en worden en beweeg het gereedschap heb en weer.

Bij het maaien en vegen要去 u vol gas geven om een goed resultaat te krijgen.

Carburatseur

Uw Jonsered-product is geconstrueree en gemaakt volgens specificaties, die de schadelijke uityaatgassen reduceren. Als de motor 8-10 tanks brandstof heeft verbruikt, is hij ingereden. Om ervoor te zorgen dat de motor optimal functieert en zo min möglich schadelijke uityaatgassen uitystoot na de inrijperiode, dient uw dealer/servicewerkplaat (die over een toerenteller beschicht) de carburateur af te stellen.

WAARSCHUWING! Start de machine nooit voor het complete koppelingdeksel met steel gemonteerd zijn, anders kan de koppeling losraken en persoonlijke verwondingen veroorzaken.

Werking

• Via de gasklepediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermingd. Dit melds (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten,要去 de afstelling correct zijn.
• Afstellen van de carburateur houdt in dat de motor worden aangepast aan plaatselijke omstandigheden, b.v. klimaat, hoogte, benzine en soort 2-taktolie.

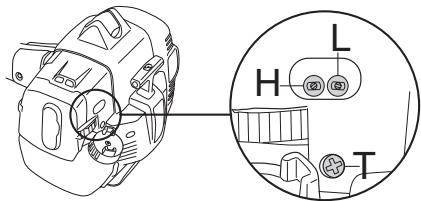

• De carburateur heeft drie afstelposities:

L = Lage toeren-naald

H = Hogetoeren-naald

T = Stelschroef voor stationair draaien

• Met de L- en de H-naalden worden de gewenste brandstoffhoeveelheid afgesteld in functie van de luchtstroom die de opening van de gaskleped生姜 toelaat. Door de schroeven met de klok mee te draaien worden het lucht/brandstoffmengsel armer (minder brandstof) en door ze tegen de klok in te draaien, worden het lucht/brandstoffmengsel rijker (meer brandstof). Een armer mengsel geeft een hoger toerental en een rijker mengsel een lager toerental.
• De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee wordt gedraid, krijt men een hoger stationair torental en als ze gegen de klok in wordt gedraid, een lager stationair torental.

Basisafstelling

• Tijdens het testen in de fabrik wordt de basisafstelling van de carburateur uitgevoerd. De basisafstelling is rijker dan de optimale afstelling en moetijdens de eerste uren dat de machine in werkig is, in stand worden gezchoolden. Daarna moet de fijnafstelling van de carburateur plaatsvinden. Dit moet gebeuren door een gekwalificeerdeskundig persoon.

N.B.! Als de snijuitrusting roteert bij stationair toerental, moet de T-schroef gegen de klok in gedraaid worden tot de snijuitrusting stocht.

Aanbevolen stationair toerental: Zie hoofdstuk

Aanbevolen vollasttoerental: Zie hoofdstuk Technische gegevens.

WAARSCHUWING! Als het stationair torental Niet zo kan worden afgesteld dat de snijutrusting stilstaat, dient u uw dealer/servicewerkplaatys te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

Fijnafstelling

• Wonneer de machine "ingereden" is,要去 de fijnafstelling van de carburateur uitgevoerd worden. Ze要去 uitgevoerd worden door een gekwalificeerdeskundig persoon. Eerst worden de L-naald, dan de T-schroef voor het stationair toerenal en tenslotte de H-naald afgesteld.

Voorwaarden

• Voor met het afstellen worden begonnen,要去 het luchtfilter schoon zijn en het luchtfilterdeksel gemonteerd�. Als de carburateur afgesteld worden wanner het luchtfilter vuil is, krijgt men een te arm brandstoffmengsel wanner het luchtfilter worden schoongemakt. Dit kan tot ernstige beschadigingen van de motor leiden.
• Draai de twee L- en H-naalden voorzichtig nad het middelste punt,ussen volledig ingeschroefd en volledig uitgeschroefd.
  Probeer de naalden L en H Niet voor bij de stoppen af te stellen, want dit kan tot beschadigingen leiden.
• Start de machine volgens de startinstrumentes en LAST hem gedurende 10 minutes warmdraaien.

N.B.! Als de snijuitrusting roeteert bij stationair toerental, moet de T-schroef gegen de klok in gedraaid worden tot de snijuitrusting stopt.

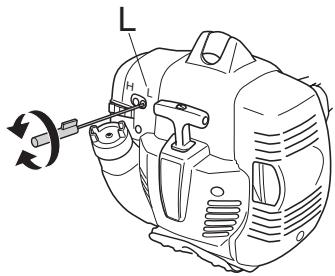

Laag toerental-naald L

Zoek het hoogste stationair toerental door de lage toerental-naald langzaam met de klok mee of tegen de klok in te draaien. Wanner u het hoogste toerentalGVendnen heeft, moet u de L-naald 1/4-toer gegen de klok in draaien.

N.B.! Als de snijuitrusting roteert bij stationair toerental, moet de T-schroef gegen de klok in gedraaid worden tot de snijuitrusting stocht.

Fijnafstelling van het stationair toerental T

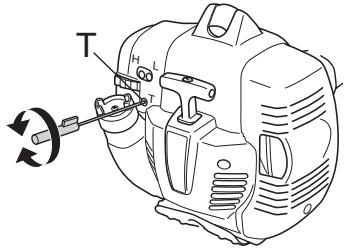

Het stationair toerental worden afgesteld met de stationairschroef T als opniewu afstellenoodzakelijk is. Draai de T-schroef eerst met de klok mee tot de snijuitrusting begint te roteren.Draai daarna de schroef gegen de klok in tot de snijuitrusting stilstaat.Het stationair toerental is correct afgesteld als de motor in alle positives gelijkmatig draait. Er moet een goede marge+zijn tot het toerental waar bij de snijuitrusting begint te draaien.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de snijuitrusting stilstaat,Client u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

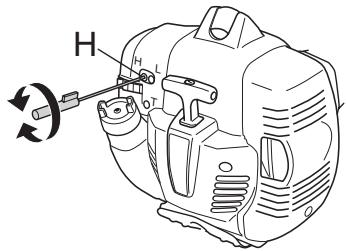

Hoge toeren-naald H

De hoge-toerennaald H beinvloedt het vermogen, het toerental, de temperatuur en het brandstofverbruik van de motor. Een te arm afgestelde hoge-toerennaald (te veel ingeschroefd) verroorzaakt een te hoog toerental en beschadigt de motor. Laat de motor Niet meer dan 10 seconden op vollast-toeren draaien.

Let op dat de motor belast moet+zijn wanneer u de hoge toerennaald H afstelt. Monteer waarom trimmerkop T35 (2,7 mm draad) voordat u de hoge toerennaald gaat afstellen. De lengte van de draad moet standardijk,zind, d.w.z. tot het mes op de trimmerbeschemkap.

Geef vol gas en draai de hoge-toerennaald H zeer langzaam met de klok mee totdat de motorsnelheid afneem. Draai verrolgens de hoge-toerennaald H zeer langzaam gegen de klok in totdat de motor ongelijkmatig loopt. De hoge-toerennaald H wordt verrolgens zich iTets met de klok meegedraaid tot de motor weeer gelijkmatig loopt.

N.B.! Voor een optimale afstelling van de carburateur要去 een beroep去做 op een gekwalificeerde dealer/serviceworkplaats, die over een toerenteller beschikt.

Correct afgestelde carburateur

Een correct afgestelde carburateur houdt in dat de machine zonder enige aarzeling accelereert en de machine enigszins als een 4-taktmotor loopt bij de maximumsnelheid. Verder mag de snijutrusting nicht roteren bij stationair draaien. Een te arm afgestelde lagetoerennaaal L kan tot startmoeilijkheden en slecht acelereren leiden.

Een te arm afgestelde hove-toerennaaal H leidt tot een lager vermogen = minder capacititeit, slechte acceleratie en/of beschadiging van de motor.

Een te rijke afstelling van de twee naalden L en H leidt tot acceleratieproblemen of een te laag werktoerental.

Geluiddempster

N.B.! Bepaalde geluidempers zich voorzien van een katalysator. Zie het hoofdstuk Technische gevegens om te checken of uw machine voorzien is van een katalysator.

De geluiddemper is ontworpen om het geluid van de machine te reducieren, en om de uitaatgassen van de gebruiker weg te richten. De uitaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materiaalen in brand können steken.

Bepaalde geluiddempers zich voorzien van een speciaal vondenopvangnet. Indien uw machine uitergerust is met zo'n geluiddempers, moet u het net minstens eén keer per week schoonmakers. Gebruik bij voorkeur en stalen borstel. Op geluiddempers zonder katalysator要去 het net eén keer per week worden schoongemaaKT en eventuele worden verrangen. Op geluiddempers met katalysator要去 het net eén keer per maand worden gecontroleerd en eventuele schoongemaaKT. Bijevt. beschadigingen aan het net要去 dit verrangen worden. Indien het net vaak verstoet is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstoet net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gevolg.

N.B! Gebruik de machine nooit als de geluiddempo in slechte staat is.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddempers met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsysteme

Omdewerktemperatuurzo laag mogelijk te houden,isdemachinemuitgerust met een koelsystem.

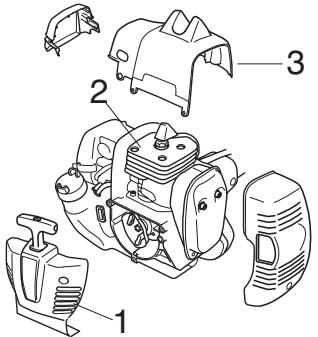

Het koelsystemeistbestaatui:

1 Luchtinlaat in de starter.
2 Koelflenzen op de cilinder.
3 Cylinderkap (leidt de koellucht maar de cilinder).

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd hunnen worden.

Hoekoverbrenging

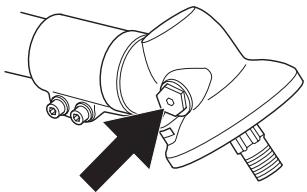

De haakse overbrenng is af fabriek gezuld met een geschichte hoeveelheid het. Voor u de machine in gebruik neemt, moet u controlen der ofe overbrenng voor 3/4 gezuld is met vet. Gebruik JONSERED speciaalvet.

Het smeermiddel in het transmissiehuis要去 normala gezien alleen verrangen worden in geval van een reparatie.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

Storingen van de carburateur
Moeilijkheden bij het starten
- Vermogensverlies
- Onnodige slijtage van de motoronderdelen.
Abnormaal hoog brandstofverbruik

Maak het filter na 25 werkuren schoon of vaker wanner u in abnormaal stoffige omstandigheden werkt.

Luchtfilter schoonmake

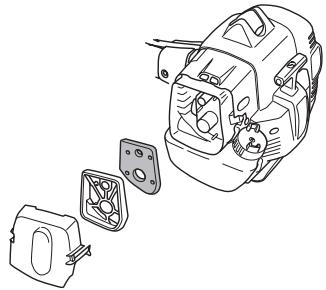

Demonteer het cilinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep.

Controleer of het filter droog is voor u het terugplaatst.

Na een lange gebruiksperiode kan het luchtfilter Niet meer wordengereinigd. Daarom moet het filter regelmatin vergangen worden. Een beschadigl luchtfilter要去 alsijd vergangen worden.

Wordt de machine onder stoffige omstandigheden gebruikt,要去 het luchtfilter geolied worden. Zie de aanwijzingen in het hoofdstuk Luchtfilter olien.

Luchtfilter oliën

Gebruik alkijd speciale filterolie. De filterolie bevat een oplosmiddel zodate het eenvoudig gelijkmatig in het filter kan worden verdeld. Vermijd waarom contact met de huid.

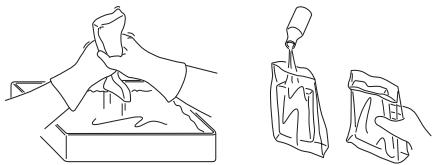

Doe het filter in een plastic zak en giet de filterolie erbij.
Kneed de plastic zak om de olie te verdelen. Knijp het filter in de plastic zak uit en giet de overgebleven olie weg voordat het filter op de machine worden gemonteerd.
Gebruik nooit gewone motorolie. Deze zakt zeer snel door het filter maar beneden en blijft dan op de bodem liggen.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengselen de brandstof (te veel of verkeerde olie).
  Een vuil luchtfilter.

Deze factorenveroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

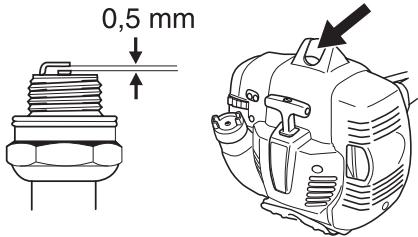

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u alttijd eerst de bougie te controleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstoet is en controllere of de afstandussen de elekroden 0,5 mm bedraagt. De bougie要去 na een maand gebruik, of eerder indien nodig, verrangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types+knen de zuiger/cilinder beschadigen.Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschrenen in het hooftdusk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamhedenuitvoeren die in deze gebruksaanwijzing worden beschren. Meer ingrijpende maatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	X
Controler of het draagstel Niet beschadigd is.	X
Controler of het ophangoog Niet beschadigd is.	X
Controler of de gashendelvergrendeling en de gashendel goed werken uit veiligheidsoogpunt.	X
Controler of de stopschakelaar werkt.	X
Controler of de snijutrusting Niet roeteert bij stationair draaien.	X
Maak het luchtfilter schoon. Vervang het indien nodig.	X
Controler of de beschemkap Niet beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.	X
Controler of het blad goed gegentreerd is, scherp is en geen barsten vertoont. Een slecht gegentreerd blad veroorzaakt trillingen die de machine{kunnen beschaden.	X
Controler of de trimmerkop onbeschodigd is en geen barsten vertoont. Vervang de trimmerkop indien nodig.	X
Controler of de borgmoer van de snij-uitrusting goed is vastgedraaid.	X
Controler of de bouteen en moeren en vastgedraaidijken.	X
Controler of er brandstof lekt uit motor, tank of brandstoffleidingen.	X
Controler of de transportbeschemkap van het blad Niet beschadigd is en of ze goed kan vastgezet worden.	X
Controler de starter en het starterkoord.		X
Controler of de trillingsdempingselementen Niet beschadigdijken.		X
Maak de bougie uitwendig schoon. Verwijder hem en controller de afstand:tussen de elektroden. Stel de afstand in op 0,5 mm of verrang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.		X
Maak het koelsystem van de machine schoon.		X
Maak het vondenopvangnet van de geluiddempoeter schoon of verrang het (geldt alleen bij geluiddempers zonder katalysator).		X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.		X
Controler of de haakse overbrengging voor 3/4 gemuld is met smeermiddel. Vul indien nodig bij met speciaal vet.		X
Controler of het brandstofffilter Niet is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien dit noodzakelijk is.			X
Controler alle kabels en aansluitingen.			X
Controler de koppeling, de koppelingsveren en koppelingsstrommel op slijtage. Laat indien nodig bij een erkende serviceworkplaats verrangen.			X
Vervang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.			X
Controler het vondenopvangnet van de geluiddempoeter en kaak het eventueel schoon (geldt alleen bij geluiddempers met katalysator).			X

Technische gegevens

Cilinderinhoud, cm3 34,6

Cylinderdiameter, mm 38,0

Slaglengte, mm 30,5

Stationair toerental, t/min 2900

Aanbevolen max. overtoeren, t/min 11500

Toerental van uitgaan as, tpm 8920

Max. motorvermogen volgens ISO 8893, kW/ omw./min. 1,6/8400

Geluiddempers met katalysator Nee

Een toerentalgeregeld ontstekingssysteme Ja

Ontstekingssysteme

Producent/ontstekingssystemeotype Walbro MB

Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten 97/98 volgens EN ISO 22868, dB(A), min/max:

Trillingsniveau

Trillingsniveaus in handvat, gemeten volgens EN ISO 22867, m/s²

Bij stationair toerental, linker/rechter handvat, min: 1,3/1,0

Bij stationair toerental, linker/rechter handvat, max: 1,8/1,4

Bij vollast toerental, linker/rechter handvat, min: 3,5/5,2

Bij vollast toerental, linker/rechter handvat, max: 4,8/6,2

Opm.1: Emissie van geluidaar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG.

Opm. 2: Equivalent geluidsdrukniveau wird berekend als de tijdsgewogen energiesom van de geluidsdrukniveauaus in verzillende werkomstandigheden, met de volgende tijdsindeling: 1/2 nullast en 1/2 maximum nselheid.

NB! De geluidsdruk bij hetoor van de gebruiker en trilling van de hendels+zijn gemeten terwijl alle goedgekeurde snijuitrusting voor de machine was aangebracht. De tabel geeft de hoogste en laagste waarden aan.

TECHNISCHE GEGEVENS

Goedgekeurde accessoires	Type	Beschermkap voor de snijuitrusting, Artikelnr.
Centrumopening in bladen/messen Ø 25,4 mm
Schroefdraad bladas M12
Grasmaaiblad/grasmes	Multi 255-3 (Ø 255 3-punts)	537 33 16-04
	Grass 255-4 (Ø 255 4-punts)	537 33 16-04
	Multi 275-4 (Ø 275 4-punts)	537 33 16-04
	Multi 300-3 (Ø 300 3-punts)	537 33 16-04
Kunststof messen	Polytrim Ø 300	537 33 16-04
Trimmerkop	Tap-N-Go 35 Spin	537 33 16-04
	S35	537 33 16-04
	Tap-N-Go 45 Spin	537 33 16-04
Steunkop	503 89 01-02	-

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Jonsered, SE-561 82 Huskvarna, Zweden, teleoon: [phone], verkaart hierb bij dat de Jonsered motorzeisen GC 2236 met een seriemanummer uit 2006 en verder (hetaar met daorapolgend het seriemanmer wordtuidelijk aangegeven op het productplaatje), in overeenstemmingzemig het met de voorschriften in de RICHTLJN VAN DE RAAD:

• van 22 Juni 1998 "betreffende machines" 98/37/EG, bijlage IIA.
• van 3 mei 1989 "betreffende elektromagnetische compatibiliteit" 89/336/EEC, en thans geldende aanvullingen.
• van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. Beoordeling van de overeenstemming uitgevoerd volgens Bijlage V.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zich van toepassing: EN ISO 12100-2, CISPR 12:2005, EN ISO 11806

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten haben nummer:

SEC/06/1136, 01/164/056

Huskvarna, 27 september 2006
