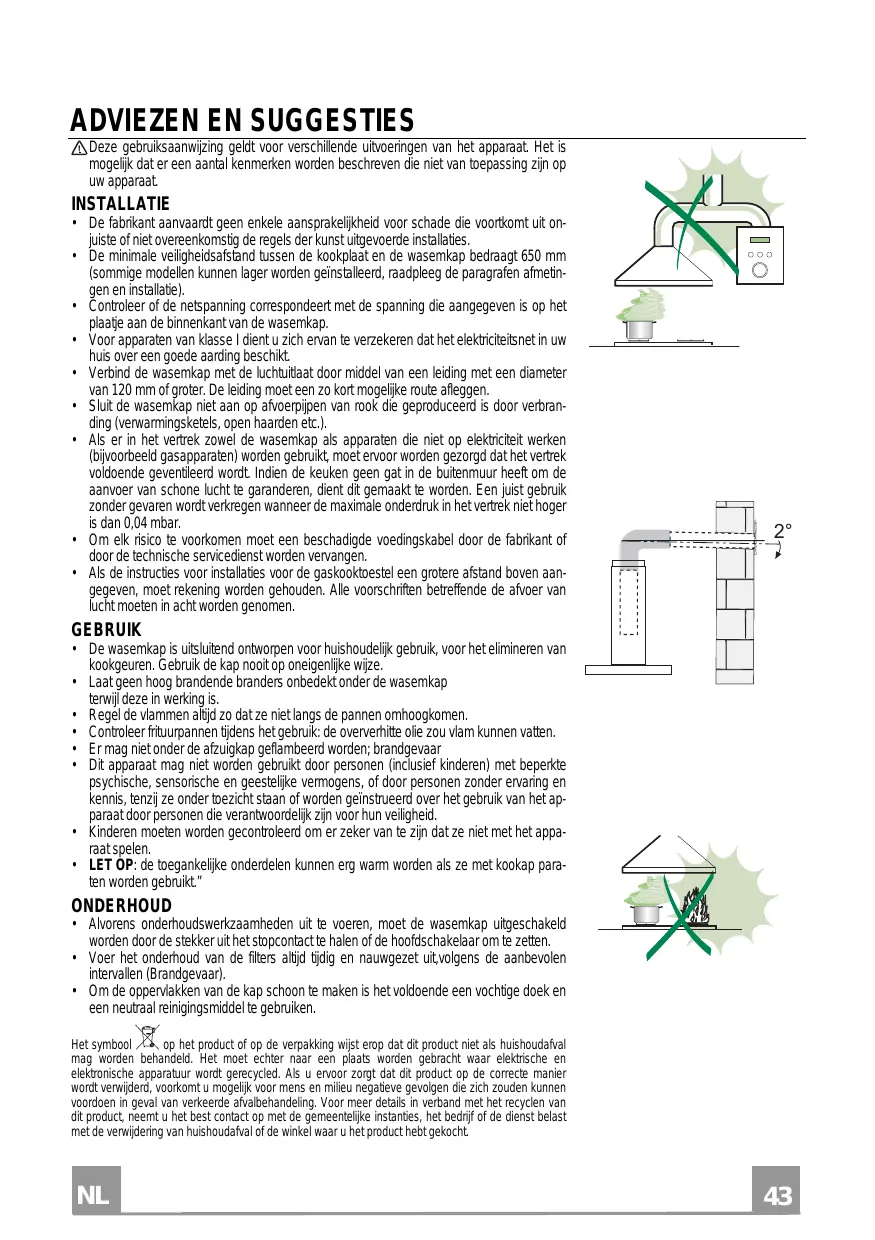

GEBRUIKSAANWIJZING CYLINDRE2 / 5029002, CYLINDRE2 / 5029002 ROBLIN

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. INSTALLATIE

  • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

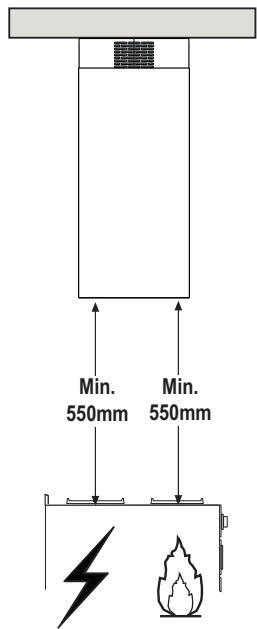

  • De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afmetingen en installatie).
  • Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
  • Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
  • Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
  • Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
  • Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. Een juist gebruik zonder gevaren wordt verkregen wanneer de maximale onderdruk in het vertrek niet hoger is dan 0,04 mbar.
  • Om elk risico te voorkomen moet een beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden vervangen.
  • Als de instructies voor installaties voor de gaskooktoestel een grotere afstand boven aangegeven, moet rekening worden gehouden. Alle voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.
  • De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
  • Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
  • Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
  • Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
  • Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
  • Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
  • Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
  • LET OP: de toegankelijke onderdelen kunnen erg warm worden als ze met kookap paraten worden gebruikt.” ONDERHOUD
  • Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
  • Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevolen intervallen (Brandgevaar).
  • Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

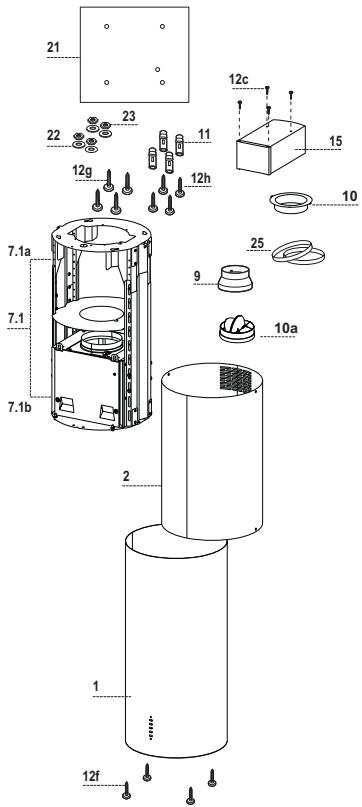

EIGENSCHAPPEN Onderdelen Ref. Aantal Productonderdelen 1 Afzuigkap compleet met: Bedieningen, Lichtgroep, Filters, Onderstuk Schouw 1 Bovenstuk Schouw 1 Telescopisch Frame compleet met Afzuiggroep bestaande uit: 7.1a 1 Bovenstuk Frame 7.1b 1 Onderstuk Frame 1 Reductieflens ø 150-120 mm 1 Flens ø 120 mm 10a 1 Toom met Klep 1 Verbindingsstuk Luchtuitlaat Filterversie 2 Leidingklemmen Ref. Aantal Installatieonderdelen 4 Pluggen ø 10 12c 4 Schroeven 2,9 x 6,5 12f 4 Schroeven M6 x 15 12g 4 Schroeven M6 x 80 12h 4 Schroeven 5,2 x 70 1 Boormal 4 Ringetjes ø 6,4 4 Moeren M6 Aantal Documentatie 1 Gebruiksaanwijzing

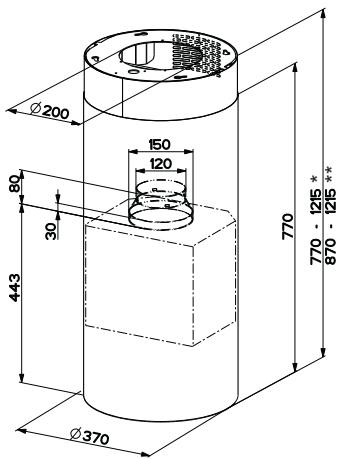

  • Afmetingen voor afzuigkap in afzuigversie. ** Afmetingen voor afzuigkap in filterversie.

GATEN BOREN IN PLAFOND/PLANK

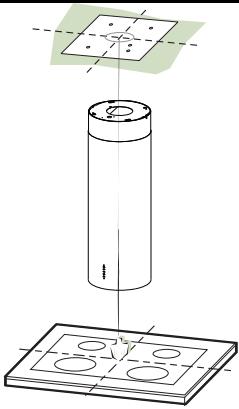

Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af. Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat. Teken de middelpunten van de gaten van de boormal af. Boor gaten in de afgetekende punten:

  • Plafond van massief beton: volgens de gebruikte betonpluggen.
  • Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif onmiddellijk de bijgeleverde pluggen 11 in de gaten).
  • Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
  • Houten planken: ø 7 mm.
  • Doorvoer van de elektrische voedingskabel: ø 10 mm.
  • Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten. Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond:
  • voor massief beton, betonpluggen, niet bijgeleverd.
  • voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, worden de schroeven 12h bijgeleverd.
  • voor houten balken, 4 houtschroeven, niet bijgeleverd.
  • voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

Indien U de afzuigkap in filterversie wenst te installeren, dient U het frame te voorzien van alle nodige verbindingsstukken. Om de onderdelen voor de filterversie op een eenvoudige manier te kunnen monteren, dient U het frame te verlengen. U gaat hiervoor als volgt te werk:

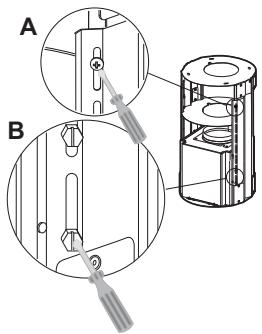

  • Draai de twee schroeven los die het bovenstuk van de schouw 2.1 vasthouden aan het frame en verwijder het.
  • Maak de vier veiligheidsschroeven los die zich bovenop het frame bevinden. (A)
  • Maak de acht metrische schroeven los die zich aan de zijkanten van het frame bevinden en de twee kolommen bij elkaar houden. (B) Montage van de onderdelen voor de filterversie:

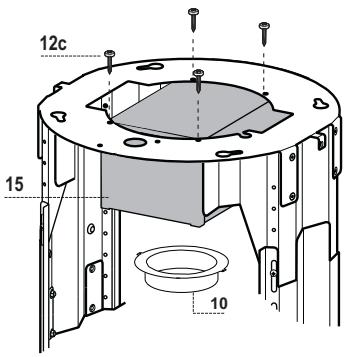

  • Maak de filteraansluiting 15 vast aan het bovenste gedeelte van het frame met behulp van de 4 bijgeleverde schroeven 12c.
  • Zet door middel van een draaiende beweging de flens (ø120) 10 vast aan het onderste gedeelte van de filteraansluiting 15.
  • Plaats de reductieflens 9 op de uitlaat van de afzuigkap.
  • Vervolgens dient U deze twee flensen met elkaar te verbinden door middel van een buis. Om de hoogte van deze buis te berekenen, dient U de hoogte van de afzuigkap te meten (in mm) en er 615 mm af te trekken. (H buis = H afzuigkap615).
  • Verleng daarna het frame opdat U de buis er zou kunnen tussensteken en plaats het vervolgens terug en blokkeer de buis tussen de twee flensen. Controleer of de hoogte van het frame is aangepast aan de gewenste hoogte van de afzuigkap (H frame = H afzuigkap – 184). Regel eventueel de gewenste hoogte van het frame wat bij en zet opnieuw de schroeven vast die U eerder verwijderde. Om een hogere stabiliteit te verzekeren aan het frame, schroeft U eveneens de vier veiligheidsschroeven opnieuw vast in het laatste vrije gat.
  • Zet de buis vast met behulp van de bijgeleverde leidingklemmen 25 .

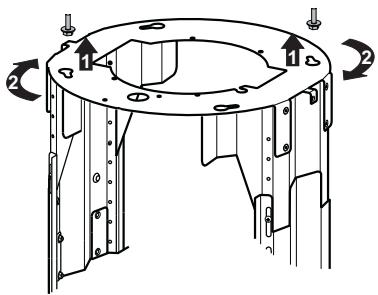

  • Til het frame op maar zorg ervoor dat de inkerving in de plaat van het frame naar voren is gericht.
  • Zet de haken van het frame over de twee schroeven die U eerder in het plafond plaatste en schuif tot in het midden van de haak.
  • Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast. Vooraleer U de schroeven definitief vastschroeft, kan U nog wel wat bijpassen door het frame rond te draaien. Let wel op dat de schroeven niet uit de bevestigingshaken schuiven.
  • De bevestiging van het frame moet zowel zijn berekend op het gewicht van de afzuigkap, als op de druk die veroorzaakt wordt door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel genoeg is, ook als er tegen het frame wordt aangeduwd.
  • Als het plafond niet stevig genoeg is op de plaats waar de afzuigkap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die goed bevestigd worden aan delen met een resistente structuur. Aansluitingen LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur. Leiding van ø150
  • De Toom met Klep 10a worden aangebracht.
  • Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd. Leiding van ø120
  • Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de Toom met Klep 10a worden aangebracht.
  • Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
  • Verwijder de eventuele geurfilters met actieve koolstof.

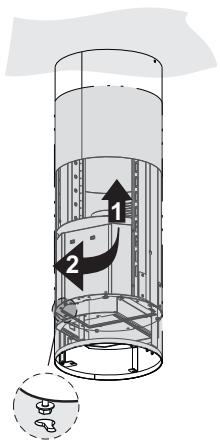

Montage van de Schouw en Bevestiging van de afzuigkap De schouw dient gedraaid te worden met de haken naar boven gericht als U de afzuigkap in filterversie wenst te installeren, en met de haken naar beneden gericht als U de kap in afzuigversie wenst te installeren.

  • Laat het bovenstuk van de schouw over het frame gaan van beneden naar boven en maak het bovenaan het frame vast met behulp van de 2 schroeven die U eerder verwijderde. Als U de kap in filterversie installeert, dient U te controleren of de haken van de schouw overeenstemmen met de uitlaat van de filteraansluiting 15.

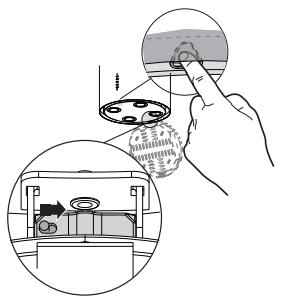

  • Open de lichtgroep door aan het daarvoor bestemde hendeltje te trekken en haak de lichtgroep van de afzuigkap door de bevestigingspen te verschuiven.
  • Verwijder de vetfilter door hem naar de achterkant van de groep te duwen en hem gelijktijdig naar beneden te trekken.
  • Verwijder eventuele geurfilters met actieve koolstof.
  • Bevestig de afzuigkap aan het frame door de 4 schroeven 12f vast te zetten in de daarvoor bestemde gaten. Laat minstens een ruimte vrij van 4-5 mm tussen het hoofd van de schroef en de plaat van het frame.
  • Haak dan de afzuigkap vast aan het frame en draai naar links rond tot het blokkeert; zet onmiddellijk de schroeven stevig vast zodat de afzuigkap niet ongelukkig naar beneden kan vallen.

ELEKTRISCHE AANSLUITING

  • Sluit de kap aan op de netvoering en installeer hierbij een tweepolige schakelaar met een opening tussen de contacten van tenminste 3 mm tussen de kap en het net.

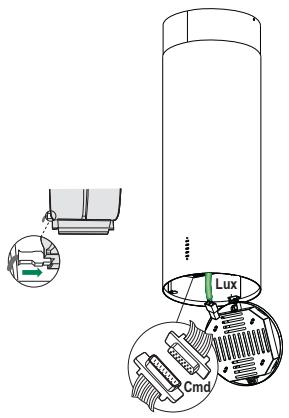

  • Verzeker u ervan dat de connector van de voedingskabel correct in de aansluiting van de afzuiger zit
  • Sluit de connector van de bedieningen Cmd aan.
  • Sluit de connector van de lichten Lux aan op de aansluiting achter het deksel van de lichtgroep.
  • Monteer voor de filterversie het geurfilter met actieve koolstof.
  • Plaats de lichtgroep terug Lux Cmd

Permanent brandend Knipperend Functie Schakelt de lichten op de hoogste lichtsterkte in/uit. Een druk van 2 seconden op deze toets schakelt de verlichting met lage lichtsterkte in/uit. Schakelt de motor op de eerste snelheid in/uit. Schakelt de motor op de tweede snelheid in. Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee keer. Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert één keer. Schakelt de motor op de derde snelheid in. Als de toets ongeveer 3 seconden ingedrukt wordt gehouden als alle belastingen uit zijn (motor+lamp), dan wordt de reset uitgevoerd. De led S1 knippert drie keer. Schakelt de motor op de HOGE snelheid in. Deze snelheid is ingesteld op 10 minuten. Na deze periode keert het systeem automatisch terug naar de eerder gekozen snelheid. Als deze functie bij uitgeschakelde motor wordt geactiveerd, wordt de afzuigkap na deze periode in de OFF-stand gezet. Door deze toets 5 seconden ingedrukt te houden wordt de afstandsbediening ingeschakeld. De led knippert twee keer. Als de toets 5 seconden ingedrukt wordt gehouden, wordt de afstandsbediening uitgeschakeld. De bijbehorende led knippert slechts één keer. Signaleert de verzadiging van de metalen vetfilters en het feit dat ze gewassen moeten worden. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld. (Reset zie paragraaf Onderhoud) Wanneer het alarm van de verzadiging van het geurfilter met actieve koolstof ingeschakeld is, signaleert deze led dat het filter moet worden vervangen. Ook de metalen vetfilters moeten worden gewassen. Het alarm van de verzadiging van het geurfilter met actieve koolstof wordt na 200 effectieve werkuren van de afzuigkap ingeschakeld. (Activering en reset zie paragraaf Onderhoud) ONDERHOUD AFSTANDSBEDIENING (OPTIE) Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA (niet inbegrepen).

  • Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
  • De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken. Metalen vetfilters De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als de led S1 gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

REINIGEN VAN DE FILTERS

Reset van het alarmsignaal

  • Schakel de lampen en de zuigmotor uit.
  • Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen. Reinigen van de filters
  • Open de verlichtingsunit door aan de groef te trekken.
  • Verwijder het filter door het naar de achterkant van de unit te duwen en het tegelijkertijd naar beneden te trekken.
  • Was het filter zonder het te buigen en laat het drogen alvorens het weer te monteren (een eventuele kleurverandering van het filteroppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter).
  • Monteer het filter weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant.
  • Sluit de verlichtingsunit weer.

Geurfilters met actieve koolstof (Model met luchtcirculatie) Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen als de led S1 knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is. Activering van het alarmsignaal

  • Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.
  • Schakel de lampen en de zuigmotor uit.
  • Druk 5 seconden op de toets T2 totdat de led ter bevestiging twee maal gaat knipperen. VERVANGING Reset van het alarmsignaal
  • Schakel de lampen en de zuigmotor uit.
  • Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen. Vervangen van het filter
  • Open de verlichtingsunit door aan de groef te trekken.
  • Verwijder het vetfilter
  • Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken.
  • Monteer het nieuwe filter in zijn behuizing.
  • Monteer het vetfilter weer.
  • Sluit de verlichtingsunit weer. Aydınlatma Uyarı: Bu ürün, beyaz ile donatılmıştır EN 60825-1 göre 1M sınıfı LED: 1994 + A1: 2002 + A2:;: 7μW 2001 maksimum optik güç @ 439nm yayılan. büyüteç, optik aletler (dürbün ile doğrudan görmek Don't ....).
