Producttype	Afstandsbediening (sleutelhanger) voor alarmsysteem
Merk	Panasonic
Model	KX-HNK102EX2
Draadloze normen	DECT (Digital Enhanced Cordless Telecommunications)
Frequentiebereik	1,88 GHz – 1,90 GHz
RF-zendvermogen	Ongeveer 10 mW (gemiddeld per kanaal)
Voeding	Lithiumbatterij CR2 (CR15H270) – 1 batterij 3,0 V, 850 mAh
Batterijduur	Ongeveer 2 jaar (10 gebruikt/dag bij 25 °C)
Afmetingen (zonder sleutelhanger)	77 mm (H) × 27 mm (B) × 18 mm (D)
Gewicht (zonder batterij en sleutelhanger)	Ongeveer 17 g
Bedrijfsomstandigheden	0 °C – 40 °C
Communicatiebereik	Ongeveer 50 m binnen, 300 m buiten (kan variëren afhankelijk van obstakels)
Hoofdfuncties	In-/uitschakelen alarmsysteem, slimme knop (stopcontact of alarm), annuleren van meldingen
LED-indicaties	Oranje knipperend (signaal verzenden), rood brandend (ingeschakeld), groen brandend (uitgeschakeld/slim), rood knipperend (buiten bereik), groen langzaam knipperend (registratie), groen/rood afwisselend (batterij bijna leeg)
Meegeleverde accessoires	1 lithiumbatterij CR2, 1 sleutelhanger
Registratie op hub	Via knop [•C] op de hub of via de Home Network-app
App-compatibiliteit	App [Home Network] op iOS en Android (versie 4.1+ aanbevolen)
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek; geen benzine, verdunner of schuurpoeder gebruiken
Veiligheid	Niet blootstellen aan water, niet demonteren, alleen de gespecificeerde batterij gebruiken, veiligheidsinstructies opvolgen
Reserveonderdelen en repareerbaarheid	Vervangbare batterij (CR2); voor reparatie contact opnemen met een erkend servicecentrum
Algemene informatie	Hulpsysteem, niet ontworpen voor volledige bescherming tegen diefstal; specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

Veelgestelde vragen - KX-HNK102EX2 PANASONIC

Welke batterij gebruiken en hoe deze vervangen?

Gebruik uitsluitend een lithiumbatterij CR2 (CR15H270). Vervang deze door de batterijdeksel te openen door de vergrendeling naar de ontgrendelde positie te schuiven, plaats de batterij met inachtneming van de polariteit, sluit de deksel en vergrendel deze.

Hoe de sleutelhanger op de hub registreren?

Druk op de hub [•C] ingedrukt tot de indicator langzaam groen knippert. Open op de sleutelhanger het batterijdeksel en druk met een dun voorwerp [▶] ingedrukt tot de indicator langzaam groen knippert. De hub geeft een lang signaal om de registratie te bevestigen.

Wat is het bereik van de afstandsbediening?

Het draadloze bereik is ongeveer 50 m binnen en 300 m buiten. Obstakels zoals betonnen muren, metalen deuren of dubbele beglazing kunnen het bereik verminderen.

Wat te doen als de rode LED knippert?

Een knipperende rode indicator geeft aan dat de sleutelhanger buiten het bereik van de hub is of geen verbinding kan maken. Ga dichter bij de hub staan of controleer of er geen grote obstakels het signaal blokkeren.

Hoe de slimme knop gebruiken?

De slimme knop (middelste toets) kan via de app [Home Network] worden geconfigureerd om een slim stopcontact te activeren, alarm te geven, enz. Standaard kan hiermee meldingen worden geannuleerd.

Is de batterijduur lang?

Ja, de batterijduur is ongeveer 2 jaar onder normale omstandigheden (10 gebruiken per dag bij 25 °C). De duur kan korter zijn als de sleutelhanger vaak buiten bereik is of in een extreme omgeving.

Kan ik deze afstandsbediening met andere Panasonic-systemen gebruiken?

Deze sleutelhanger is ontworpen voor gebruik met de hub van het Panasonic [Home Network]-systeem. Het is niet compatibel met andere systemen zonder voorafgaande registratie.

Hoe de sleutelhanger reinigen?

Reinig de buitenkant met een zachte, vochtige doek. Gebruik nooit benzine, verdunner of schuurpoeder, omdat deze de behuizing kunnen beschadigen.

Wat betekent het afwisselend groen en rood knipperen?

Dit knipperen geeft een bijna lege batterij aan. Vervang de batterij zo snel mogelijk door een nieuwe om een betrouwbare werking te garanderen.

Hoe het alarmsysteem uitschakelen met de sleutelhanger?

Druk op de knop uitschakelen (open hangslot-symbool). De LED brandt gedurende ongeveer 2 seconden groen om de uitschakeling te bevestigen.

GEBRUIKSAANWIJZING KX-HNK102EX2 PANASONIC

Thuisnetwerksysteme Afstandsbediening aan sleutelhanger

Model KX-HNK102EX2

Bedankt dat u hebte gekozen voor een product van Panasonic.

In dit document worden uitgelegd hoe de afstandsbediening aan de sleutelhanger correct moet worden bediend.

Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie over het gebruik van het system.

Lees dit document aandachtig door voordat u het apparaat in gebruik neemt enbewaar het voor latere naslag.

PNQX8005ZA

PNQX8005ZA CC0216WK0 (E)

Inhoud

Belangrjke informatatie

Aanvullende informatie 3

Over dit system 4

Voor uwveiligheid 4

Belangrijke veiligheidsinstrumentes ....5

Voor de beste prestaties 5

Overige informatie 6

Instellen

Onderdeelnamen en functies 8

LED-indicator 8

Instellen: overzicht 9

De batterijplaatsen 10

De sleuteling bevestigen 10

Deafstandsbediening

registeren 11

Bereik van draadloze

communicatie 11

Bijlage

De afstandsbediening gebruiken ...13

Beschikbare functies bij gebruik van

de app [Home Network] 13

Toegang tot de

Gebruikershandleiding 13

Specifications 14

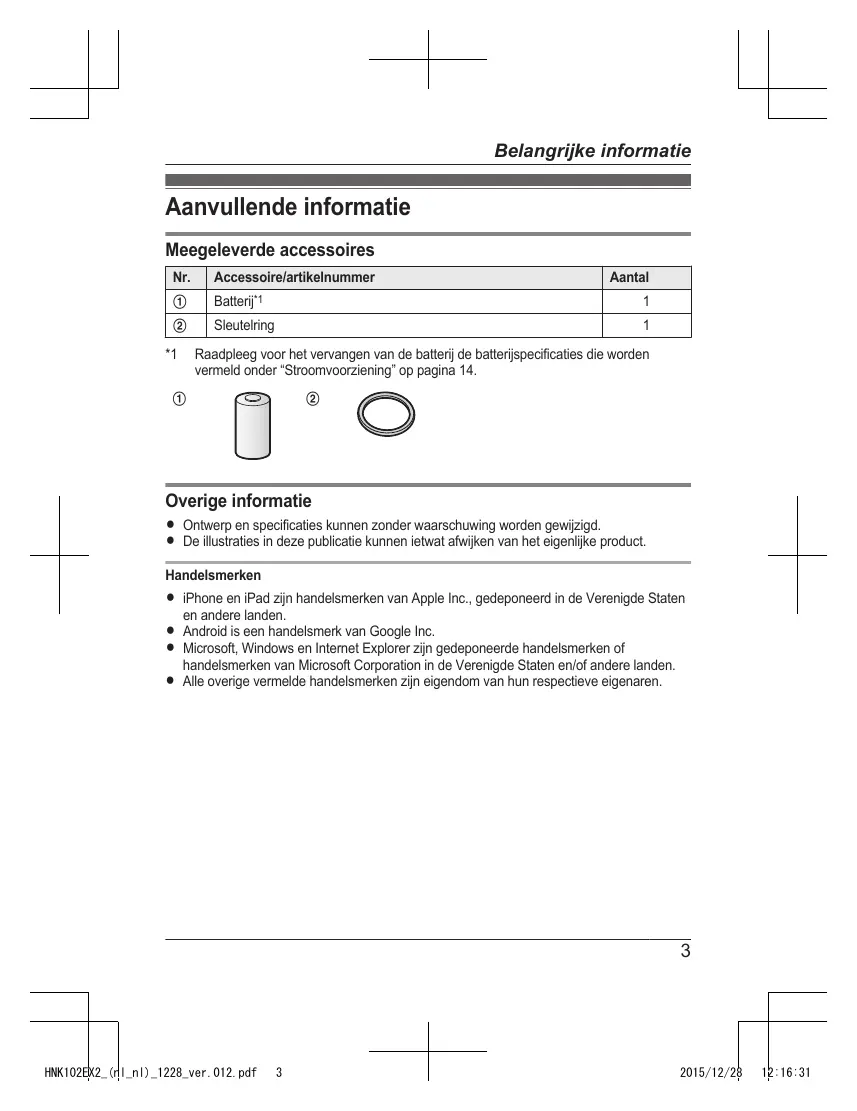

Aanvullende informatatie

Meegeleverde accessoires

Nr.	Accessoire/artikelnummer	Aantal
①	Batterij*1	1
②	Sleuteling	1

*1 Raadpleeg voor het verrangen van de batterij de batterijspecificaties die worden vermeld onder "Stroomvoorziening" op pagina 14.

①

(2)

Overige informatie

• Ontwerp en specifications können zonder waarschuwing worden gewijzigd.
• Deillustraties in deze publicatie kuren iewhat afwijken van het eigenglijke product.

Handelsmerken

• iPhone en iPad+zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen.
• Android is een handelsmerk van Google Inc.
• Microsoft, Windows en Internet Explorer zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Alle overige vermelde handelsmerken zijn eigendom van hun respectieve eigenaren.

Belangrijke informatie

Over dit system

• Dit systeme is een hulpsysteme, het is nied ontworpen om volledige bescherming gegen materielle schade te bieden. Panasonic kan nicht aansprakelijk worden gehonden voor eventuele materielle schade die optreedt verwijl dit systeme in bedrijf is.
• De draadloze functies van het systeem kunnen last hebben van storingen, waardoor geen functionaliteit in alle situations kan worden gegarandeerd. Panasonic kan Niet aansprakelijk worden gehonden voor letsel of materiele schade in geval van fouten of storingen in de draadlozecommunicatie.

Voor uwveiligheid

Om ernstig letsel en gevaar voor uw leven/ eigendommen te voorkomen dient u dit gedeelte goed door te lezen voordat u het product in gebruik neemt.

WAARSCHUWING

Voedingsaansluiting

• Gebruik alleen de stroombron die op het apparaat worden aangegeven.
• Sluit geen apparaten aan die nicht zich gespecifieerd.

Installatie

Vermijd ter voorkoming van vuur en elektrische schokken blootstelling van dit product aan regen of vocht.
- Plaats of gebruik dit product nicht in de buurt van automatische apparaten zoals automatische deuren en brandalarmen. De door dit product uitgezonden

radiogolven kunnen storingen in
dergelijkke apparatenveroorzaken
waardoor ongelukken kunnen gebeuren.

Veilig gebruik

Haal het apparatusaat Niet uit elkaar.

Medisch

• Neem contact op met de fabrikanten van uw personlijke medische apparatuur, zoals pacemakers of gehoorapparaten, om te controleren of die apparatuur voldoende is beschermd gegen externe radiofrequente energia. DECT-functies werken tessen 1,88 GHz en 1,90 GHz met een piekoverdrachtvermögen van 250 mW.
• Gebruik dit product nicht in zorginstellenen wonneer in deze instellenen worden aangegeven dat dit nicht is toegestaan. Ziekenhuizen en zorginstellenen können apparatuur gebruiken die gevoelig is voor externe radiofrequente energia.

CR-lithiumbatterij

U要去 de batterij Niet opnieuw opladen,uit elkaar halen, aanpassen, verhitten of in vuur gooien.
- Raak de polen en Niet aan met metalen voorwerpen.
- Er is explosiegevaar als de batterij worden verzangen door een batterij van het verkeerde type. Houd u bij het weglooien van de gebruikte batterij aan de lokale regelveging.
- Als een elektrólyt in contact komt met uw handen of kleding, moet u deze grondig afspoelen met water.
- Als een elekrolyt in contact komt met uw ogen,要去 u nooit in uw ogen wrijven. Spoel uw ogen grondig met water en raadpleeg verrolgens een arts.

OPGELET

CR-lithiumbatterij

• Gebruik alleen de batterij die worden vermeld op pagina 3.
• Plaats de batterij op de juiste wijze.
• Laat de batterij Niet in een auto die langere tijd is blootgesteld aan direct zonlicht terwijde deuren en ramen zich gesloten.
• Verwijder de batterij als u het apparaat langereijd Niet gebruikt. Bewaar het apparaat op een koele, donkere locatie.
• Vervang een batterij Niet met natte handen.
• Houd buiten het bereik vankleine kinderen. Deze onderdelen kunnen worden ingeslikt. Als de batterij worden ingeslikt,要去 unomideddelijk medische hulp inroepen.
• Verwijder de batterij als deze nicht meer kan worden gebruikt. Er bestaat een kans op lekkage, oververhitting en breuken. Probeer geen batterij te gebruiken die lekt.
• Ga voorzichtig met de batterijen om. Raak de batterijen Niet aan met geleidende materialen, zoals ringen, armbanden of sleuteils. Dit kan kortsluiting verroorzaken, waardoor de batterijen en/of het geleidende materiaal heet hunnen worden en brandwonden hunnen verroorzaken.

U moet Niet opzettelijk water op de batterij gieten of deze nat lately worden. Er bestaat een kans op brand en rook. Als de batterij nat worden, moet u deze ommiddelijk verwijderen en contact opnemen met een goedgekeurd servicecentrum.

Belangrijke veiligheidsinstructies

Volg als u het apparatae gebrukt aktijd de veilighdevsoorrichten ter voorkoming van brand, elektrische schokken of persoonlijk letset, waaronder:

1. Gebruik het apparaat Niet bij water, zoals badkuipen, wastafels, aanrechten, in een vochtige kelder of bij een zwembad, enzoovoor.
2. Gebruik alleen de batterijen die in dit document worden beschreiben. Gooi nooit batterijen in een open vuur. Deze kuren explodingeren. Houd u bij het weggooien van batterijen aan de lokale milieuvoorschriften.

BEWAAR DEZE INSTRUCTIES

Voor de beste prestaties

Locatie van hub/ruis voorkomen

De hub en andere compatibile Panasonic-apparaten gelebruiken radioglenvo voor de onderlinge communicatorie.

Voor een maximaal bereik en storingsvrije communicatie staat u de hub:

• op een gemakkelijk bereikbare, hoge en centrale locatie (binnenshuis) zonder obstakels:tussen het product en de hub;
  buiten bereik van elektronische apparatusu, zoals televisioneystellen radio's, computers, draadloze apparatusu en andere telefoons;
  -uit de buurt van radioffrequentiezenders, zoals

Belangrjke informatatie

buitenantennes of zendmasten van mobiele telefoons. (Zet de hub nicht voor het raam of waar in de buurt.)

• Als de ontvangst met de hub op een bepaalde locatie Niet goed is, zet de hub dan ergens anders.

Omgeving

Zorg ervoor dat er geen apparaten in de buurt van het apparaat+zijn die elektrische interferente genereren, zoals Spaarlampen en motoren.
Stel het apparaat Niet bloot aan extreem veel rook, stof, hoge temperaturen of trillingen.
Stel het apparaat Niet bloot aan direct zonlicht.
- Plaats geen zware objeven op het product.
- Houd het product UIT de buurt van warmtebronnen, zoals verwarming, kooktoestellen enzovoort. Plaats het product Niet in een kamer waarin de temperatuur lager is dan 0^ of hoger dan 40^ .
- Gebruik van het product in de buurt van elektrische apparaten kan storing veroorzaken. Ga uit de buurt van het elektrische apparaat.

Overige informatatie

OPGELET: er is explosiegevaar als de batterij wordt verwangen doen een batterij van het verkeerde type. Voer gebruekte batterijen af volgens de instructies.

Algemene verzorging

Veeg het oppervlak van het product schoon met een zachtige doek.
- Gebruik geen benzine, verdunker of schuirmiddel.

Oude apparaten en batterijen afvoeren (alleen voor Europese Unie en landen met recyclingsystemen)

Deze symbolen (1, 2) op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruekte elektrische en elektronische producten en batterijen Niet met het algemene huishoudelijkke afval gemengd moot worden.

Voor een correcte behandeling, recuperatie en recyclage van oude produits en gebruekte batterijen要去en zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving.

Door deze producten correct af te voeren draagt u uw steentje bij tot het beschemmen van waardevolle middelen en tot depreventie van potentielle schadelijkeeffecten op de gezondheid van de mens enop het milieu.

Neem contact op met uw lokale overheid voor meer informatie over inzameling en recyclung.

Voor een Niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Opmerking over het batterijensymbol

Dit symbol (2) kan geleukt worden in verbinding met een chemisch symbol. In dat geval wordt de eis, vastgelegd door de Richtlij voor de betrokken chemische producten verruld.

Belangrjke informatie

Opmerking over de verwijderingsprocedure voor de batterij

Raadpleeg "De batterij plaatsen" op pagina 10.

Instellen

Onderdeelnamen en functies

Vooranzlicht

Achteraanzicht

1 LED-indicator
Knop (Aan: Afwezig)

Hiermee wordt het alarmsysteme geactiveerd via de modus [Aan: Afwezig].

Knop (deactiveren)
Hiermee wordt het alarmsysteme gedeactiveerd.
4 Knop (slim)
Wordt gebruikt om een slimme stekker in te schakelen, het alarmsysteme te triggeren, enz.
5 Vergrendeling batterijdeksel
6 Batterijdeksel
7 【C】Word gebruikt om de afstandsbediening aan de sleutelhanger te registeren bij de hub.
8 Oogje sleuteling
9 Sleutelring

LED-indicator

U kunt de LED-indicator gebruiken om de status van de afstandsbediening te bevestigen.

Indicator	Status
Uit	Normale werkung of geen stroom*1
Oranje, knippertSNel	Signaal worden maar de hub verzonden (udrukt op een knop)*2
Rood, brandt	Modus [Aan: Afwezig] geselecteerd (u hebt op de activatiek-nop gedrukt)*2
Groen, brandt	Modus [Uit] geselec- teerd (u hebt op de deactivatieknop ge- drukt) of u hebt op de slimme knop gedrukt*2
Rood, knippert	Afstandsbediening is buiten bereik van de hub of kan nicht com- municeren met de hub
Groen, knippert langzaam	Registratiemodus (u hebt [••]C ingedrukt gezhonden)
Herhalend pa- troon van knip- perend groen en knipperend rood	Batterij bijna leeg

1 De LED brandt ongeveer 2 seconden nadat op een knop is gedrukt en worden verrolgens uitgeschakeld. Als de LED-indicator nielt gaart branden wanneer u op een knop drukt,要去 de batterij worden verrangen.
2 De LED-indicator geeft de status van de afstandsbediening Niet aan als de afstandsbediening Niet is geregistreerd (pageina 11).

Instellen: overzicht

1 Eerste configuratie

Zorg dat u toegang tot het systeme heb met uw mobiele apparaat. Raadpleeg de Instelhandleiding voor systeme bij uw hub voor meer informatie.

2 De batterijplaatsen

De afstandsbediening werkt op batterijen.

3 Registerten

Alleen vereist als de afstandsbediening afzonderlijk is aangeschatt (niet als deli van een bundel).

4 Bevestig het installmentgebied

Lees de informatatie in dit document om te bevestigten dat het gewenste gebruiksgebied geschikt is voor een juiste werking.

Instellen

De batterijplaatsen

GEBRUIK ALLEEN een CR2-lithiumbatterij.
- Controller of de batterijen correctlijke geplaatst ( ,)
- Als u een metalen voorwerp gebrukt om de vergrendeling te openen, kan de vergrendeling worden beschadigd.

1 Verwijder het batterijdeksel.

• Steek een dun, plat voorwerp in de vergrendeling van het batterijdeksel en draai deze maar de ontrendelde stand, zich hieronder.

Vergendeld

Ontgren-deld

• Pak de inkepingen aan de zijkanten van het batterijdeksel vast (①) en til het deksel omhoog (②).

2 Plaats de batterij.

3 Plaats het batterijdekseltering en vergrendel het deksel.
- Draai nadat het batterijdeksel is teruggeplaatst, de vergrendeling maar de "vergrendelde" stand.

De sleutelring bevestigen

Bevestig de sleuteling aan de afstandsbediening zoals weergegeven.

De afstandsbediening registraren

Deze procedure is nicht vereist voor apparaten die zich geleverd als deel van een bundel.

Voordat u de afstandsbediening kut gebruiken, moet deze worden geregisteerd bij de hub.

Als u apparaten afzonderlijk hebt gekocht (niet als deel van een bundel), moet u elk apparaat bij de hub registeren.

U kunt elk apparaat registrareren met behulp van de registratieknuppen of de app [Home Network].

Registrarieknoppen gebruiken

1 Hub:

Houd [C OTHER DEVICE]

ingedrukt totdat de LED-indicator langzaam groen knippert.

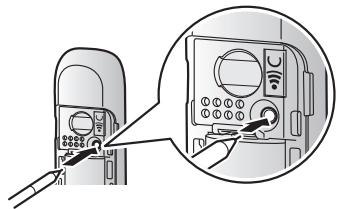

2 Afstandsbediening:

Open het batterijdeksel (pagina 10) en gebruik een voorwerp met een dunne punt om [ ]C] ingedrukt te honden totdat de LED-indicator langzaam groen knippert (pagina 8).

• Wanneer de registatie is voltooid, speelt de hub eén lange pieptoon af.

Opmerking:

• Als u wilt annuleren zonder de afstandsbediening te registrieren, drukt u nogmaals op [ )C] op de hub en op de afstandsbediening.
• Wonneer de registratie is mistrukt, speelt de hub verschillende korte pieptonen af.

De app gebruiken

Wanner u de afstandsbediening registreert met behulp van de app [Home Network], kut u een naam toewijzen aan uw apparaten. Raadpleeg de Gebruikershandleiding (pagina 13) vooreer informatie.

Bereik van draadloze communicatie

Het bereik van de draadloze communicatie van elk apparaat in het systeme van de hub is ongeveer 50m binnenschuis en ongeveer 300m buitenshuis. Draadloze communicatie kan onbetrouwbaar zijn wanneer de volgende obstakelsussen de hub en andere apparaten staan.

Metalen deuren of schermen
- Muren met isolatieplaten van aluminium

Instellen

• Muren van beton of golfplaten
  Ramen met dubbel glas
• Meerdere muren
• Wanneer de diverse apparaten op verschilende verdiepingen of in verschilliche gebouwen worden gebrukt

De afstandsbediening gebruiken

De activatiemodus wijzigen

Druk op de knop van de gewenste activatiemodus.

• De LED-indicator brandt onceveer 2 secondsen afhankelijk van de activatiemodus (pagea 8).
• Wonneer de activatiemodus worden gewijzigd met de afstandsbediening aan de sleutelhanger, worden de pictogrammen van de activatiemodus die in de app worden getoond, Niet automatisch gewijzigd. De weergegeven pictogrammen van de activatiemodus worden bijgewerkt wanneer het beginschem van de app worden vernieuwd.

Een waarschuwing annuleren

Wanner de hub een waarschuwing

afspeelt, kunt u op of op de

afstandsbediening aan de sleutelhanger drukken om de waarschuwing te annuleren.

• Wanneer de waarschuwing worden geannuleerd met de afstandsbediening aan de sleutelhanger, brandt de LED-indicator ongeveer 2 seconden.

De slimme knop gebruiken

U knot op de slimme knop op de afstandsbediening aan de sleutelhanger drukken om een slimme stekker in te schakelen, het alarmsystem te triggeren, enz.

Gebruik de app [Home Network] om de functie te wijzig den die aan de slimme knop is toegewezen. Raadpleeg de

Gebruikershandleiding (pagea 13) voormeer informatie.

Beschikbare functies bij gebruik van de app [Home Network]

Enkele functies die beschikbaar bij bij gebruik van de app [Home Network] worden hieronder weergegeven. Raadpleeg de Gebruikershandeiding (pageina 13) voor meer informatie.

- Alarmsysteme

U sunt de app gebruiken om het alarmsystem te activeren en te deactiveren.

Apparaatbeheer

U kunt de app gebruiken om de naam van de afstandsbediening aan de sleutelhanger te wijzigen en een functie aan de slimme knop van de afstandsbediening toe te wijzen.

Toegang tot de Gebruikershandleiding

De Gebruikershandleiding is een verzameling online documentation wiearmee u optimaal gebruikmaakt van de app [Home Network].

1 iPhone/iPad

Tik op :in het beginschem van de app.

Android™-apparaten

Tik op of druk op de menuknop van uw mobiele apparaat in het beginschem van de app.

2 Tik op [Gebruikershandleiding].

Bijlage

Opmerking:

• Microsoft® Windows® Internet Explorer® 8 en eerdere versies worden nicht ondersteund.
  Android 4.1 of hogere versies worden aanbevolen.
• U kunt de Gebruikershandleiding ook bekijken op de hieronder vermelde webpage.

www.pcc-support/tel/homenetwork/manual/

Specifications

• Standaarden

DECT (Digital Enhanced Cordless Telecommunications: digitale draadloze telecommunicatie)

Frequentiebereik

DECT: 1,88 GHz - 1,90 GHz

RF-overdrachtvermogen

Ongeveer 10 mW (gemiddeld vermogen per kanaal)

Stroomvoorziening

Lithiumbatterij CR2 (CR15H270) (1× 3,0V,850mAh)

Bedrijfsomstandigheden

0^ - 40^

Levensduur batterijen

Circa 2aar (wonneer de afstandsbediening 10 keer per dag wordt gebruikl, in een omgeving van 25^)^1

• Afmetingen

(hoogte × bredte × diepte)

77 mm × 27 mm × 18 mm (zonder de sleuteling bevestigd)

Gewicht

Circa 17g de batterij Niet meegerekend en zonder de sleuteling bevestigd

*1 De levensduur van de batterij kan worden verminderd afhankelijk van de gebruksomgeving en of de afstandsbediening worden gebruikt terwijdezoiten het bereik van de hub is.

Voor naslag

Wij raden u aan om de volgende gegevens te noteren. Dit is handig voor reparaties die vallen onder de garantie.

Seriennummer	Aankoopdatum
(bevindt sich op de kartonnen doos van het product)
Naam en adres dealer

Bevestig hier uw aankoopbon.

€0470

Panasonic System Networks Co., Ltd.
