Producttype	Thermostaat
Merk	Intergas
Model	Comfort Touch
Afmetingen (ongeveer)	120 x 80 x 25 mm
Gewicht (ongeveer)	150 g
Voeding	2x AAA-batterijen (niet inbegrepen) of 5V USB
Scherm	Kleuren LCD-touchscreen
Connectiviteit	Wi-Fi (2,4 GHz) voor bediening op afstand via app
Compatibele verwarmingssystemen	Intergas ketels (bijv. HRE, HR, etc.) en de meeste 24V systemen
Temperatuurbereik	5°C tot 35°C
Nauwkeurigheid	±0,5°C
Programmering	7-daags programmeerbaar schema met maximaal 4 tijdsperioden per dag
Bedieningsmodi	Handmatig, Auto, Vakantie, Vorstbeveiliging
Onderhoud	Reinig met een zachte, droge doek; gebruik geen vloeistoffen of schurende schoonmaakmiddelen
Veiligheid	Laagspanningswerking; ingebouwde zekeringbescherming
Reserveonderdelen en repareerbaarheid	Neem contact op met Intergas of een erkende dealer voor service; geen onderdelen die door de gebruiker vervangen kunnen worden
Installatie	Wandmontage met meegeleverde beugel; bedrading naar ketel
Garantie	2 jaar vanaf aankoopdatum
Milieu	RoHS-conform, recyclebare verpakking
Inhoud van de verpakking	Thermostaat, wandbeugel, schroeven, batterijen, snelstartgids

Veelgestelde vragen - Comfort Touch Intergas

Hoe stel ik de temperatuur in op mijn Intergas Comfort Touch thermostaat?

Vanuit het startscherm tikt u op het temperatuurgetal om de handmatige modus in te schakelen. Gebruik de +/- knoppen om de temperatuur aan te passen naar het gewenste niveau. De thermostaat handhaaft deze temperatuur totdat deze wordt gewijzigd.

Kan ik een wekelijks schema programmeren?

Ja, de Comfort Touch ondersteunt een 7-daags programmeerbaar schema. Ga naar Menu > Schema om maximaal 4 tijdsperioden per dag in te stellen met verschillende doeltemperaturen. U kunt schema's tussen dagen kopiëren voor het gemak.

Wat moet ik doen als het touchscreen niet reageert?

Controleer eerst of het apparaat is ingeschakeld. Vervang de AAA-batterijen als het batterijpictogram laag is. Als het nog steeds niet reageert, voer dan een reset uit door het resetgaatje (gebruik een paperclip) 5 seconden ingedrukt te houden. Als het probleem aanhoudt, neem dan contact op met de ondersteuning.

Hoe verbind ik de thermostaat met mijn thuis-Wi-Fi?

Download de Intergas Comfort Touch-app uit uw app store. Ga op de thermostaat naar Menu > Wi-Fi-instellingen en selecteer uw netwerk. Voer uw Wi-Fi-wachtwoord in met behulp van het schermtoetsenbord. De app begeleidt u door het koppelingsproces.

Is de Comfort Touch compatibel met oudere Intergas ketels?

De Comfort Touch is ontworpen om te werken met de meeste Intergas ketels die een 24V Opentherm interface hebben. Als uw ketel ouder is dan 10 jaar, raadpleeg dan de handleiding of neem contact op met Intergas om de compatibiliteit te bevestigen. Voor sommige modellen kunnen adapters nodig zijn.

Hoe kan ik de thermostaat resetten naar fabrieksinstellingen?

Ga naar Menu > Instellingen > Fabrieksreset. Bevestig de actie. Hiermee worden alle persoonlijke schema's en Wi-Fi-instellingen gewist en wordt het apparaat hersteld naar de oorspronkelijke staat. Het resetproces duurt ongeveer 30 seconden.

Heeft de thermostaat een vakantiemodus?

Ja, de Comfort Touch heeft een Vakantiemodus. Stel deze in via het hoofdmenu. U kunt een terugkeerdatum opgeven en de thermostaat handhaaft een vorstbeveiligingstemperatuur (standaard 7°C) tot uw terugkeer, waarna het normale schema wordt hervat.

Wat betekenen de foutcodes op het scherm?

Veelvoorkomende foutcodes: E01 - communicatiefout met ketel; E02 - sensorstoring; E03 - lage batterij. Raadpleeg de probleemoplossingssectie van de handleiding voor gedetailleerde uitleg en oplossingen. Als codes aanhouden, neem dan contact op met de ondersteuning.

Kan ik de thermostaat op afstand bedienen?

Ja, eenmaal verbonden met Wi-Fi en gekoppeld aan de Intergas Comfort Touch-app, kunt u overal de temperatuur, schema's en modi bedienen via uw smartphone. De app biedt ook energieverbruiksinzichten.

Hoe maak ik het thermostaatscherm schoon?

Gebruik een zachte, pluisvrije doek licht bevochtigd met water (of een mild glasreiniger) om voorzichtig het touchscreen af te vegen. Spuit geen vloeistof direct op het apparaat. Vermijd schurende doeken die het oppervlak kunnen krassen.

GEBRUIKSAANWIJZING Comfort Touch Intergas

Installatiehandleiding pag. 4

Gebruikershandleiding pag. 17

English

Installation manual pag. 30

User Manual pag. 43

Italiano

Installatiehandleiding

De Intergas Comfort Touch is een modulerende kamerthermostaat waarbij het vermogen van de CV-ketel automatisch wordt aangepast aan de gewenste warmtebehoefte. Een zuinige werking van het CV-toestel wordt hierdoor blijvend gegarandeerd. Comfort Touch thermostaat werkt alleen met Intergas CV-ketels die Smart Power ondersteunen (toestellen vanaf februari 2017).

Artikelnummer:

• 030004 Comfort Touch (wit)
- 030034 Comfort Touch (zwart)

1. Netspanning van het toestel afhalen

Verwijder altijd de netspanning van het CV-toestel voordat u aan de installatie van de thermostaat begint.

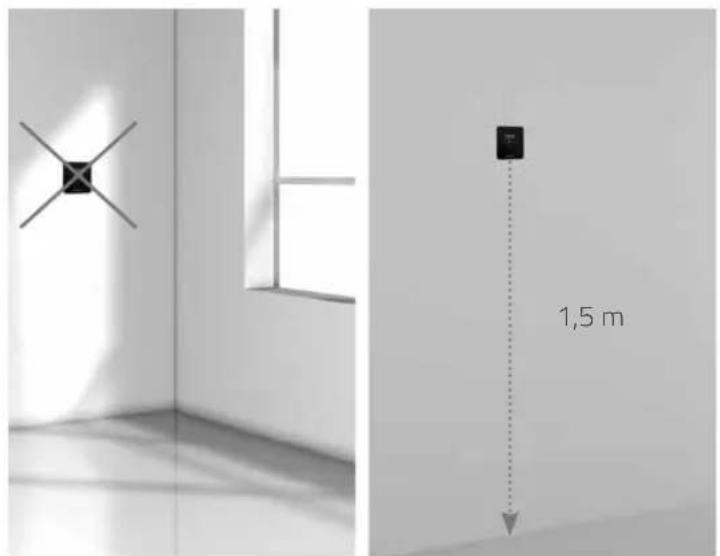

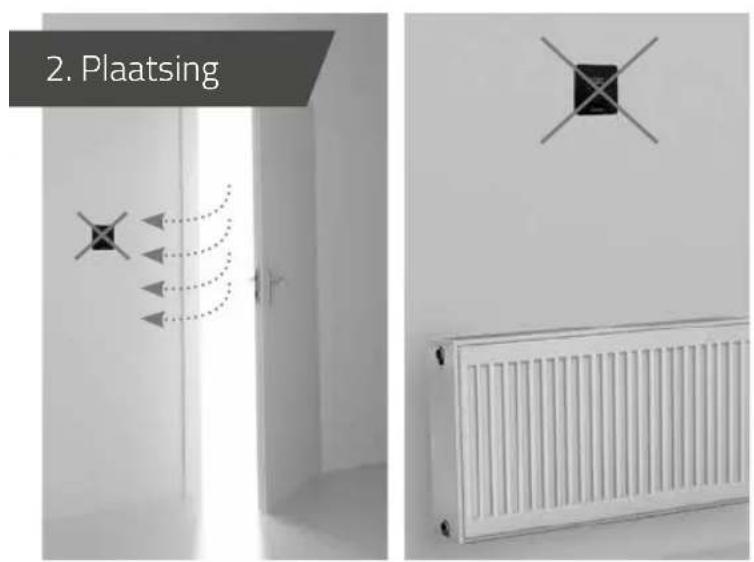

Niet in de tocht. Niet boven een warmtebron.

Niet in de zon. Monteer de thermostaat op
de juiste hoogte. Plaats de thermostaat bij voorkeur niet op een buitenmuur.

3. Montage achterplaat op muur

Voor de montage van de achterplaat op de muur zijn de benodigde pluggen en montageschroeven meegeleverd. Het is ook mogelijk de achterplaat op een standaard inbouwlasdoos te monteren. Gebruik hiervoor de meegeleverde M3-boutjes.

4. Bedrading aansluiten

Sluit beide draden aan in de connector. De draaddikte mag tussen 0.2 t/m 0.75 mm ² zijn. De bedrading "klikt" vanzelf vast. Het maakt voor de werking van de thermostaat niet uit hoe u de draden aansluit.

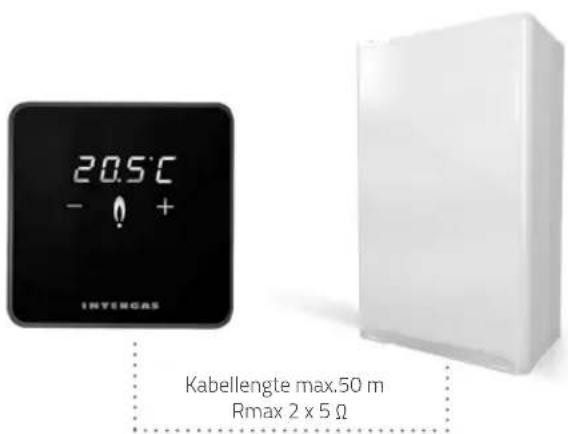

5. Aansluiting op het CV-toestel

Raadpleeg de handleiding van uw Intergas CV-toestel voor de juiste aansluiting op het CV-toestel.

6. Thermostaat monteren op achterplaat

1. Schuif de thermostaat aan de bovenzijde over de achterplaat.
2. Klik de thermostaat aan de onderzijde vast.
   Sluit de cv-ketel weer aan op de netspanning. De thermostaat start automatisch op.

Geen weergave op het scherm

Geen voeding naar de thermostaat:

• Sluit het CV-toestel aan op de netspanning.
• Controleer de bedrading en aansluiting van de thermostaat op het CV-toestel.

Knipperende 'F'

Het CV-toestel heeft een storing.
Er verschijnt een "F" eventueel gevolgd door een één of tweecijferige code. Raadpleeg de handleiding van uw CV-toestel voor een verklaring van deze code.

Knipperende • ' Knipperende 'Ot'

Er is geen Smart Power ondersteuning vanuit het CV-toestel, de thermostaat werkt niet met dit CV-toestel.

Er is geen correct werkende OpenTherm® communicatie tussen thermostaat en CV-toestel.

Knipperende 'FILL'

De cv-druk is te laag. De installatie dient bijgevuld te worden. Raadpleeg de handleiding van uw cv-toestel voor meer informatie.

Gebruikershandleiding

De Intergas Comfort Touch is een thermostaat met ongekend gebruiksgemak in een verbluffend compact design. Door gebruik te maken van een touchscreen is de bediening intuitief en simpel. De compacte afmetingen en het moderne design zorgen ervoor dat de thermostaat probleemloos in elk interieur past.

De Comfort Touch werkt alleen met Intergas CV-ketels die Smart Power ondersteunen.

(toestellen vanaf februari 2017)

Standby modus

Het CV-toestel is in rust, er is geen warmtevraag. Nadat u de thermostaat heeft aangesloten is dit de standaard weergave op het display.

Actieve modus

Het CV-toestel staat aan, er is warmtevraag.

Temperatuur instellen

Indien u de temperatuur wilt aanpassen dan kunt u door middel van de + en – toets de temperatuurinstelling van uw thermostaat wijzigen. U activeert de + en – toets door de 'stip' in het midden van het scherm aan te raken. U kunt nu de gewenste temperatuur aanpassen.

Configuratiescherm

Druk tegelijkertijd op de + en – toets en houdt beide toetsen 2 seconden vast om naar het configuratiescherm te gaan.

Hier kunt u indien gewenst de instellingen van uw thermostaat wijzigen. U kunt het menu doorlopen door gebruik te maken van de + of – toets. Gebruik de 'stip' om een keuze te bevestigen.

Standby

U kunt ervoor kiezen om de gemeten ruimtetemperatuur wel of niet continu weer te geven op het display.

ON: De gemeten ruimtetemperatuur wordt standaard weergegeven op het display. OFF: De gemeten ruimtetemperatuur wordt niet weergeven op het display.

Brightness

Indien gewenst kunt u de lichtintensiteit van de thermostaat naar eigen wens aanpassen. Druk op de + en - toets voor de gewenste sterkte. Er zijn 10 verschillende sterkten, waarbij 10 de sterkste intensiteit geeft.

Temperatuurweergave

U kunt ervoor kiezen om de gemeten ruimtetemperatuur in tiende- of in halve graden weer te geven. 0.1: De gemeten ruimtetemperatuur wordt in tiende weergegeven.

0.5: De gemeten ruimtetemperatuur wordt op een halve graad afgerond.

Calibratie

Met deze functie kunt u de gemeten temperatuur corrigeren. Kies met de + en – toetsen een waarde tussen -4 en 4 °C in stappen van 0.1 graden. De weergegeven temperatuur kan afwijken van de ruimte-temperatuur door bijvoorbeeld de positie van de thermostaat in de ruimte. U kunt hiermee de eventuele afwijking compenseren.

Voor de temperatuurweergave op het display kunt u kiezen tussen de weergave in graden Celsius of Fahrenheit.

Controleregeling

(1=SLo, 2=rEG, 3=FAST)
U kunt zelf de snelheid van de regeling instellen. Voor bijvoorbeeld een vloerverwarming is het nodig om de regeling op langzaam te zetten. (1=vloerverwarming, 2=radiatoren, 3=hetelucht)

Attentie

U kunt ervoor kiezen om het display te laten oplichten bij het op afstand wijzigen van een temperatuurinstelling.

Deze optie werkt alleen in combinatie met het gebruik van de Comfort Touch app.

ON: Het display licht op bij een wijziging.

OFF: Het display licht niet op bij een wijziging.

Schoonmaakstand

Activeer de schoonmaakstand door met uw vinger de 'stip' 2 seconden vast te houden, het bedieningspaneel staat tijdelijk op slot. U kunt nu het scherm schoonmaken.

Na 30 seconden vervalt automatisch het slot en werkt de thermostaat weer volledig.

Installation Manual

Dit product voldoet aan de EG-eisen:

Low voltage directive (2014/35/35)

EMC directive (2014/30/EG)
