GEBRUIKSAANWIJZING TG 755 P GH SCHOLTES

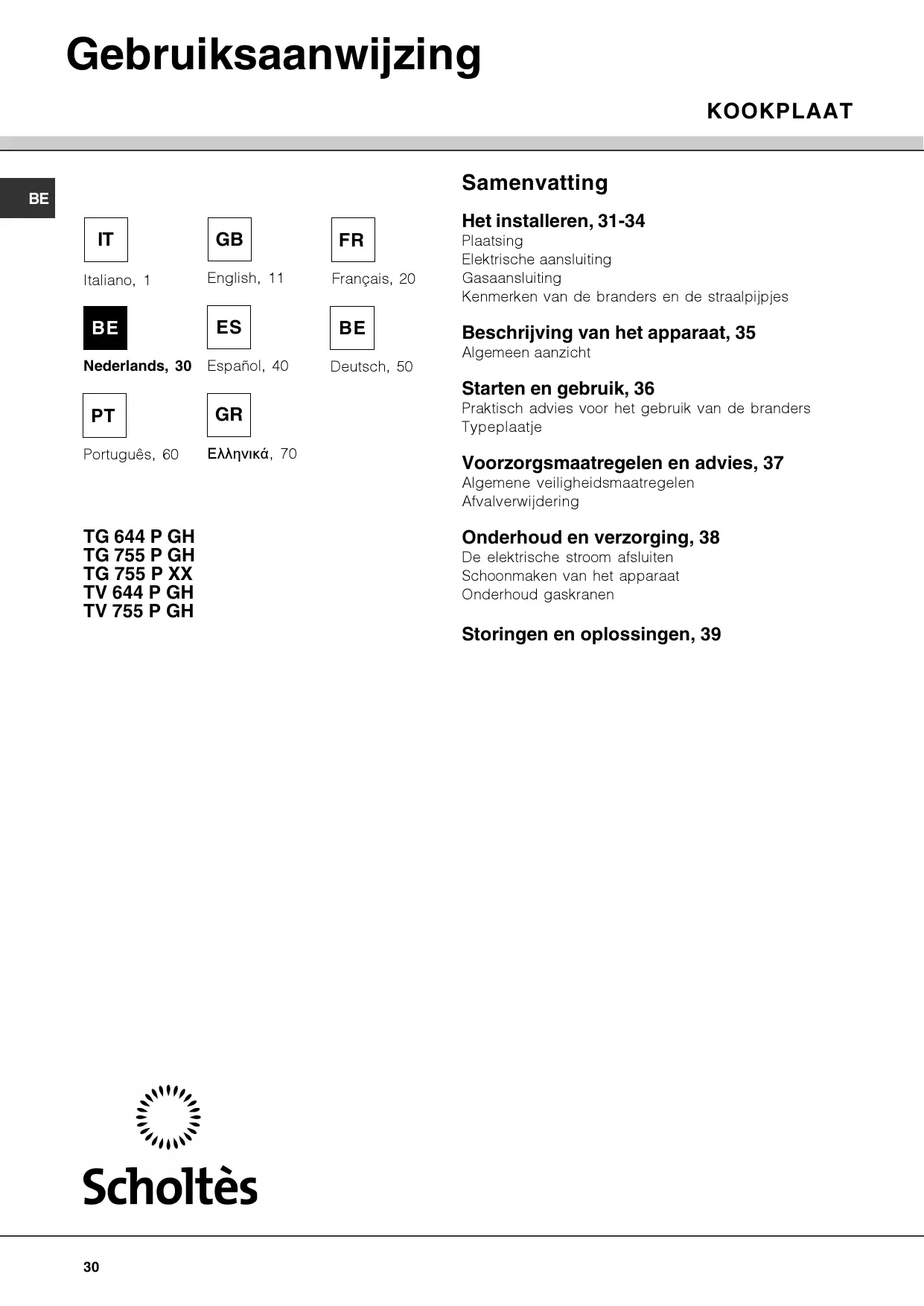

Gebruiksaanwijzing KOOKPLAAT Samenvatting

Het installeren, 31-34 Italiano, 1

Plaatsing Elektrische aansluiting Gasaansluiting Kenmerken van de branders en de straalpijpjes Beschrijving van het apparaat, 35 Algemeen aanzicht Deutsch, 50 Starten en gebruik, 36 Português, 60

ÅëëçíéêÜ, 70 Praktisch advies voor het gebruik van de branders Typeplaatje Voorzorgsmaatregelen en advies, 37 Algemene veiligheidsmaatregelen Afvalverwijdering TG 644 P GH TG 755 P GH TG 755 P XX TV 644 P GH TV 755 P GH Onderhoud en verzorging, 38 De elektrische stroom afsluiten Schoonmaken van het apparaat Onderhoud gaskranen Storingen en oplossingen, 39

Het installeren ! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft. Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm2 en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Voorbeelden ventilatie-opening voor verbrandingslucht Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zijn Verhoging van de spleet verbonden en die geen tussen deur en vloer gemeenschappelijke delen zijn van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers. Aangrenzend vertrek De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat) :

• Natuurlijk gas Categorie I2H voor Belgie; Het is dus niet nodig verdere regelingen uit te voeren. Plaatsing ! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies). ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. ! dit apparaat mag alleen geïnstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:
• NBN D51-003 e NBN D51-001 (voor België); De volgende eisen moeten in acht genomen worden: Inbouw Het gasfornuis en het gemengde fornuis hebben een beschermingsgraad tegen oververhitting van het type X. Het is daardoor mogelijk het apparaat naast meubels te plaatsen die niet hoger zijn dan het keukenblad. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:
• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding). 700mm min.

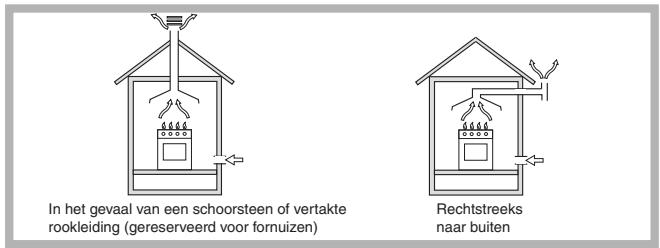

• Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat wordt aangezet. In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen) Rechtstreeks naar buiten

• Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m3/h zijn per kW geïnstalleerd vermogen. Te ventileren vertrek 600mm min. 600mm min. ! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afbeelding).

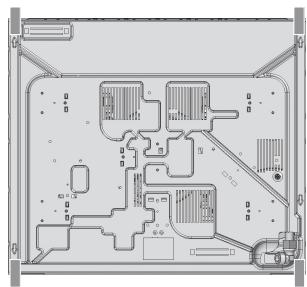

• De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven. De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen). 555 mm

• Voordat u overgaat tot bevestiging aan de aanrecht moet u de afdichting (bijgeleverd) aanbrengen langs de omtrek van de kookplaat zoals aangegeven in de afbeelding.

! Het is alleen mogelijk de kookplaat boven inbouwovens te installeren als deze zijn voorzien van afkoelingsventilatie. Schema voor de bevestiging van de haken Stand haak voor keukenblad H=20mm Stand haak voor keukenblad H=30mm Elektrische aansluiting De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven. Voor Het aansluiten van de voedingskabel aan het elektrische net Stand haak voor keukenblad H=40mm Achter ! Gebruik de haken die u vindt in de “toebehorenverpakking”

• Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje. Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur. ! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen. Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers. ! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn. ! De kabel mag niet worden gebogen of samengedrukt. ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd. Gasaansluiting De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. Om het apparaat aan de gasbuizen aan te sluiten (I2H voor Belgie), dient men eerst de verbinder te monteren.”R” (Deze is op aanvraag verkrijgbaar bij de technische-servicedienst Ariston) Tevens dient men zijn pakking op de verbinder “G”,die er uit ziet als een “L” , van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas. De aansluiting voert men uit met behulp van: - een onbuigbare buis (voor Belgie volgens de normen NBN D51-003) - of met een flexibile buis van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder. Daarbij dient het apparaat uitgerust te zijn van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar dient te zijn. Aansluiting met onbuigzame buis (koper of staal) ! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een “L”-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout. Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad. Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout. De in werking stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt. ! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen. Controleren gasdichtheid ! Nadat het installeren heeft plaats gevonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam. ! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

Kenmerken van de branders en de straalpijpjes Table 1 (Voor Belgie) Natuurlijk gas Regelen primaire (G20 / 20 mbar) lucht van de straalpijpjes Gaspit Straal. 1/100 Doorsnee Thermisch (mm) vermogen kW (p.c.s.*) Bereik* l/h Nom. Gered. (mm) G20 (mm) Snel (R)

A 15°C en 1013 mbar-droog gas P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³

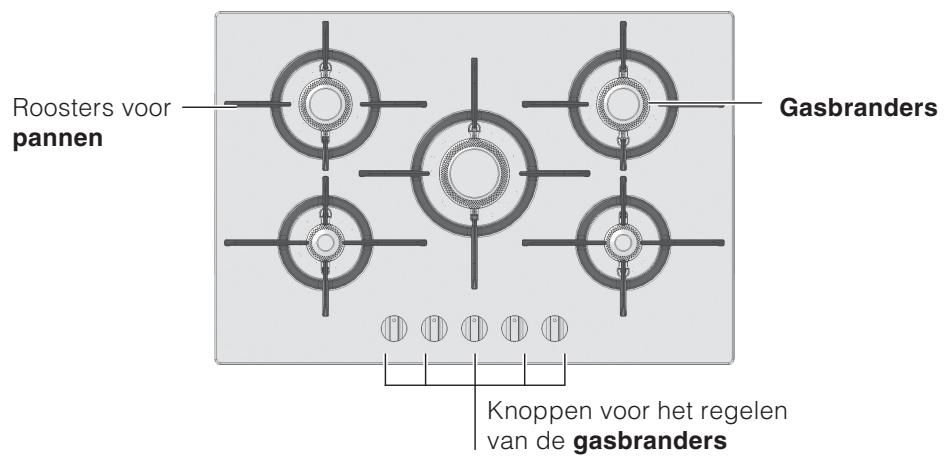

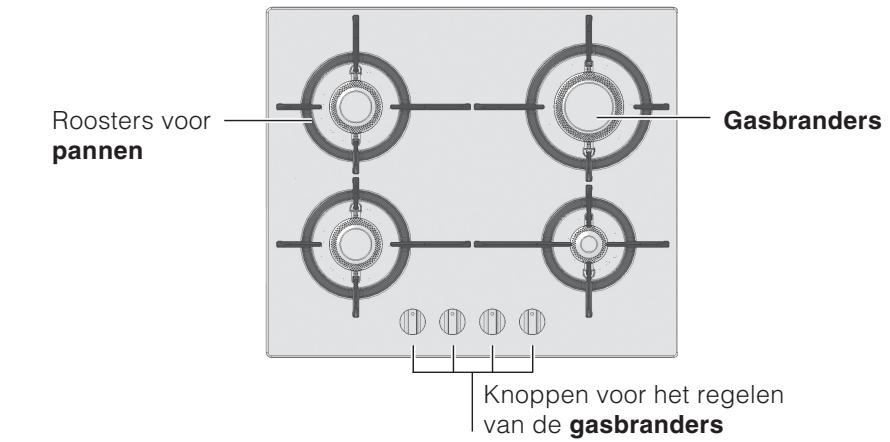

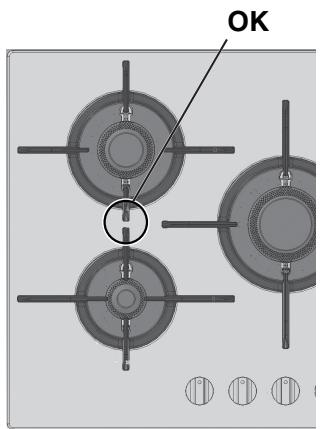

Beschrijving van het apparaat Algemeen aanzicht

Roosters voor pannen Gasbranders Knoppen voor het regelen van de gasbranders Gasbranders Roosters voor pannen Knoppen voor het regelen van de gasbranders Bougie voor ontsteking van de GASBRANDERS Veiligheidsmechanisme ! Het grootste gat moet in de ontstekingsbougie worden gestoken.

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken. ! Het is mogelijk dat achterste roosters verkeerd geplaatst worden. In dit geval is het over elkaar schuiven van het rasterwerk heel duidelijk en zal het rooster scheef (niet op één lijn) geplaatst blijven (zie afbeelding).

• Knoppen van de GASBRANDERS voor het regelen van de vlam.

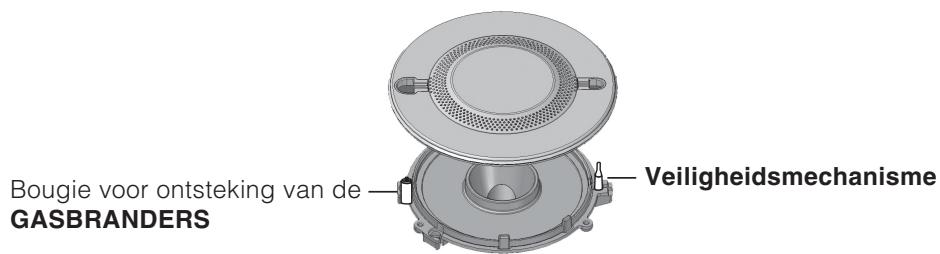

• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
• VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

! Op iedere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt. Praktisch advies voor het gebruik van de branders Gasbranders De gekozen brander kan met de betreffende knop als volgt worden geregeld: Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.
• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodra het kookpunt is bereikt.

• Uit Maximum Minimum Voor het aansteken van één van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem tegen de klok in tot aan de positie van maximum sterkte. Bij de modellen met veiligheidsmechanisme is het noodzakelijk de knop voor ongeveer 6 seconden ingedrukt te houden totdat het veiligheidsmechanisme dat. Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zelf; in dit geval is er de ontsteking maar ontbreekt het knopje. Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem tegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat. Brander Ø Diameter pan (cm) Snel (R)

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf “Kenmerken van de branders en straalpijpen”. ! Voorkom dat tijdens het gebruik de pannen buiten de rand van het kookvlak komen. ! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken. Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool “•”). TYPEPLAATJE Elektrische zie typeplaatje aansluitingen Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen - 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. - 2009/142/EEG van 30/11/09 (Gas) en daaropvolgende wijzigingen. - 2002/96/EC en daaropvolgende wijzigingen.

Voorzorgsmaatregelen en advies ! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service). Algemene veiligheidsmaatregelen

• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.

• Dit is een inbouwapparaat van klasse 3.
• Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf “Plaatsing”.
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders nog warm zijn.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand “”/”” staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem. Afvalverwijdering
• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten mogen hun apparaat naar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, naar de handelaar brengen als er een soortgelijk nieuw product wordt gekocht. Alle fabrikanten van grote huishoudelijke apparaten zijn aktief bezig met het creëren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

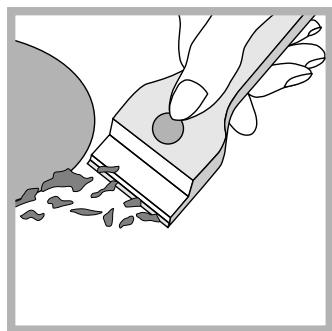

Onderhoud en verzorging De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Schoonmaken van het apparaat ! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen. ! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• De vlamverspreiders moeten regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd. vochtige doek en droog. Aluminiumfolie, plastic of synthetisch materiaal, zowel als suiker of suikerhoudende etenswaren die per ongeluk gesmolten zijn moeten onmiddelijk verwijderd worden met een schrapertje als de zone nog lauw is. Speciale schoonmaakmiddelen vormen een doorzichtig beschermend laagje. Dit beschermt ook tegen schade door suikerhoudend voedsel. Gebruik in geen geval schuursponzen of schuurmiddelen, en ook geen chemisch aggressieve middelen zoals ovenspray of ontvlekkingsmiddelen.
• Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.

• Bij kookplaten die zijn voorzien van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders niet verstopt zijn.
• maak het oppervlak van het fornuis schoon voordat u gaat koken; gebruik een vochtige doek voor het verwijderen van stof en gemorst eten. Het oppervlak moet regelmatig worden schoongemaakt met een sop, geen schuurmiddelen. Af en toe zal het noodzakelijk zijn speciale producten voor keramiek te gebruiken. Verwijder eerst alle etensresten en vetspetters met een schrapertje, b.v. (niet bijgeleverd). Maak het kookvlak schoon als het nog lauw is (zoals die van de Solutions lijn, verkrijgbaar bij alle Service Centers van Merloni Elettrodomestici huishoudapparatuur) en gebruik keukenpapier met een hiervoor geschikt schoonmaakmiddel. Wrijf met een

! Gebruik geen warmtegeleiders, broodrosters of roestvrijstalen vleesgrillen op de gaspitten Onderhoud gaskranen Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen. ! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur. Storingen en oplossingen Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat. Storingen Mogelijke oorzaken / Oplossing De brander gaat niet aan of de vlam is niet gelijkmatig.

• De openingen van de vlamverspreiders niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het niet tocht dichtbij het kookvlak. De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

• U de knop goed heeft ingedrukt.
• U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.
• De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme niet verstopt zijn. De brander blijft niet aan als hij op minimum staat.

• De gaten van de vlamverspreiders niet verstopt zijn.
• Het niet tocht dichtbij het kookvlak.
• De minimum stand niet goed is ingesteld. De pannen zijn wankel.

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.

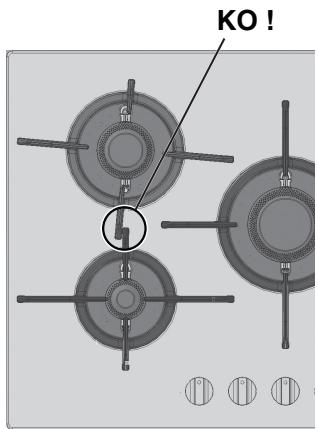

• De roosters niet zijn verwisseld. Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te geven:
• het model oven (Mod.)
• het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking. ! Wend u nooit tot een niet-erkende installateur en weiger altijd het monteren van niet-originele onderdelen.
