MANUALE UTENTE TG 755 P GH SCHOLTES

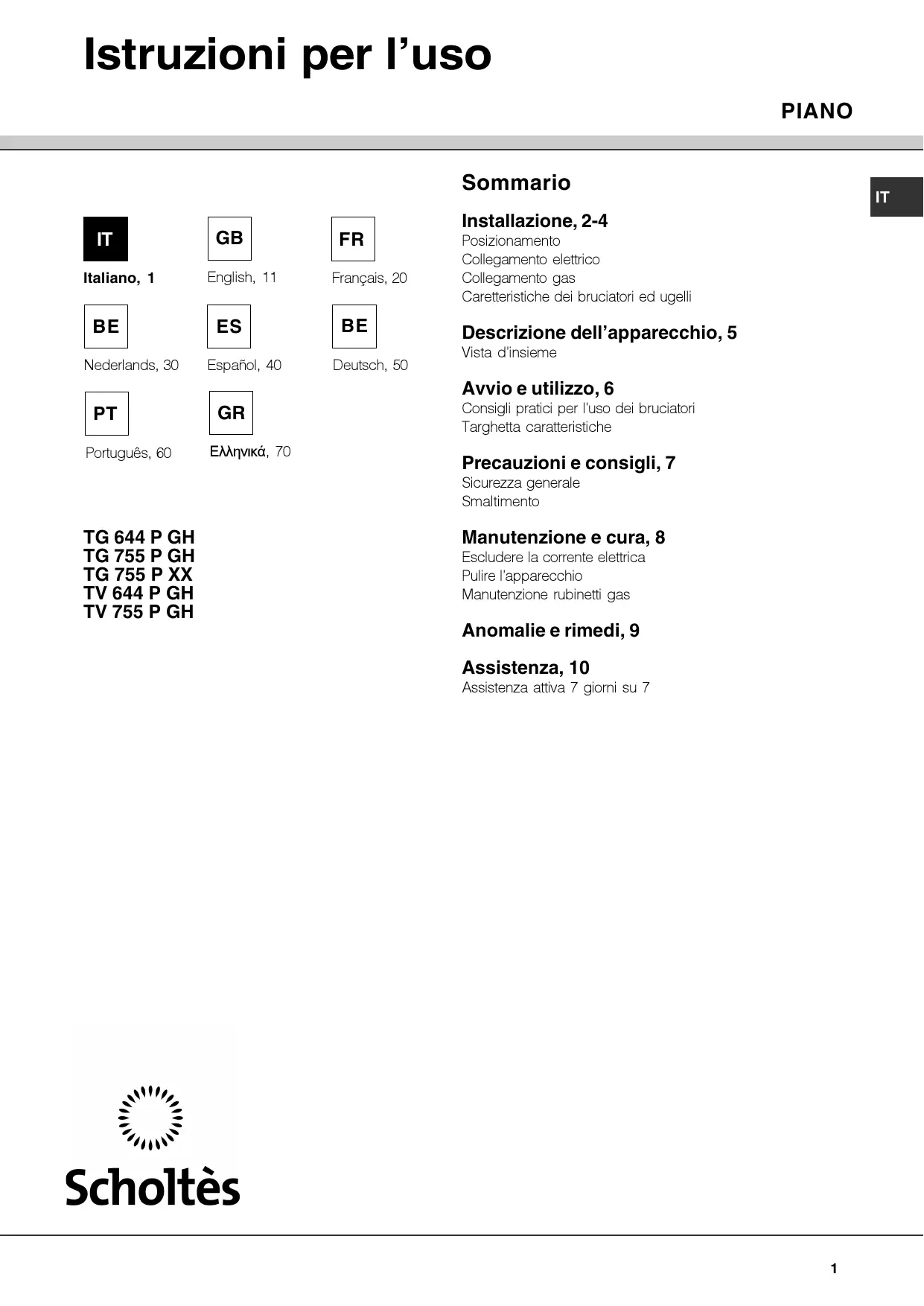

Istruzioni per l’uso PIANO Sommario Italiano, 1

Installazione, 2-4 Français, 20

Deutsch, 50 Posizionamento Collegamento elettrico Collegamento gas Caretteristiche dei bruciatori ed ugelli Descrizione dell’apparecchio, 5 Vista d’insieme Avvio e utilizzo, 6 Português, 60

ÅëëçíéêÜ, 70 Consigli pratici per l’uso dei bruciatori Targhetta caratteristiche Precauzioni e consigli, 7 Sicurezza generale Smaltimento TG 644 P GH TG 755 P GH TG 755 P XX TV 644 P GH TV 755 P GH Manutenzione e cura, 8 Escludere la corrente elettrica Pulire l’apparecchio Manutenzione rubinetti gas Anomalie e rimedi, 9 Assistenza, 10 Assistenza attiva 7 giorni su 7

Installazione ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. ! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti.Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio. Incasso I piani a gas e misti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l’installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm.
• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di 420 mm (vedi figura). Allorchè il piano di cottura venga installato sotto un pensile, quest’ultimo dovrà mantenere una distan600mm min. za minima dal top pari a 700 mm (vedi figura). 600mm min. ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. 700mm min.

• Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione. 55 mm

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura) Direttamente all’esterno

• Il locale deve prevedere un sistema che consenta l’afflusso dell’aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m3/h per kW di potenza installata. Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm2 di sezione utile e tale che non possa essere accidentalmente Esempi di aperture di ventilazione ostruito. per l’aria comburente Locale adiacente Locale da ventilare Maggiorazione della fessura fra porta e pavimento Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto. 555 mm

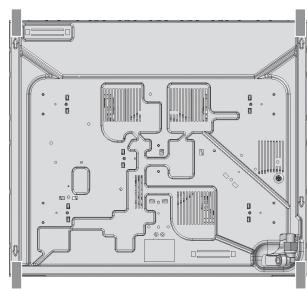

• Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in figura. Schema di fissaggio dei ganci Posizione gancio per top H=20mm

Posizione gancio per top H=30mm Avanti deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche; Posizione gancio per top H=40mm Dietro

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche; ! Usare i ganci contenuti nella "confezione accessori"
• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Aerazione ! Il cavo non deve subire piegature o compressioni. Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure). ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Collegamento gas

! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento. Collegamento elettrico I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori gialloverde. Nel caso di installazione sopra un forno da incasso l’allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non Il collegamento dell’apparecchio alla tubazione dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. ! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”. Allaccio con tubo rigido (rame o acciaio) ! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico. Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima

estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato. Controllo Tenuta ! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma. ! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore. ! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 “regolatori per gas canalizzati”). Caratteristiche dei bruciatori ed ugelli Tabella 1 Gas Naturale (G20 / 20 mbar) Bruciatore Diametro (mm) Regolazione aria primaria Potenza termica kW (p.c.s.*) Ugello 1/100 Portata* l/h Nomin. Ridot. (mm) (G20) (mm) Rapido (R)

Nominale (mbar) Minima (mbar) Massima (mbar) Pressioni alimentazione A 15°C e 1013 mbar-gas secco Naturale P.C.S. = 37.78 MJ/m³

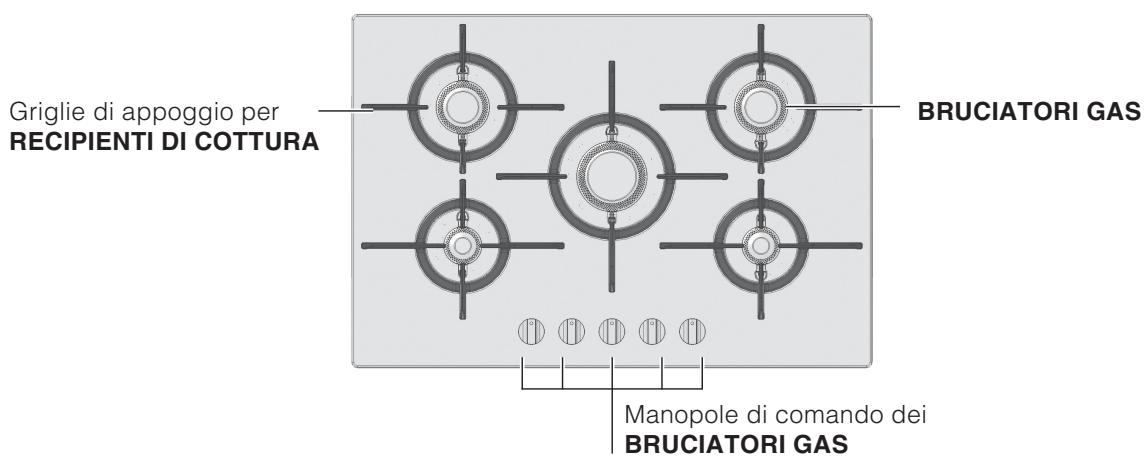

Griglie di appoggio per

RECIPIENTI DI COTTURA

BRUCIATORI GAS Manopole di comando dei BRUCIATORI GAS BRUCIATORI GAS Griglie di appoggio per

RECIPIENTI DI COTTURA

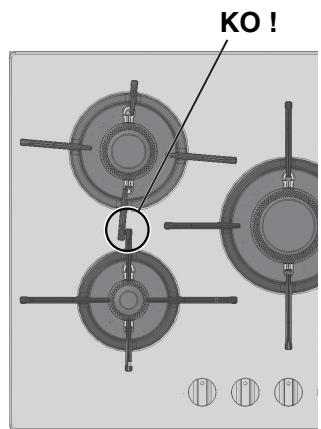

Manopole di comando dei BRUCIATORI GAS Candela di accensione dei BRUCIATORI GAS DISPOSITIVO DI SICUREZZA ! L’asola più grande va inserita nella candela accensione.

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare. ! Esiste la possibilità di posizionare in modo errato le griglie posteriori. In tal caso la sovrapposizione delle razze è molto evidente e la griglia rimane non allineata (vedi figura).

• Manopole di comando dei BRUCIATORI GAS per la regolazione della fiamma.
• Candela di accensione dei BRUCIATORI GAS permette l’accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l’uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente. Bruciatori gas Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

• Spento Massimo Minimo Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. E’ necessario mantenere premuta la manopola per circa 6 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma . Alcuni modelli sono dotati di accensione integrata all’interno della manopola, in questo caso è presente la candela di accensione. Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione. Consigli pratici per l’uso dei bruciatori Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:
• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell’ebollizione ruotare la manopola fino alla posizione di minimo. Bruciatore ø Diametro recipienti (cm) Rapido (R) 24 – 26 Semi Rapido (S) 16 – 20 Ausiliario (A) 10 – 14 Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli". ! Evitare che le pentole fuoriescano dai bordi del piano durante l’uso. ! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e ritentare l’accensione dopo almeno 1 minuto. Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all’arresto (corrispondente al simbolo “•”). TARGHETTA CARATTERISTICHE Collegamenti elettrici vedi targhetta caratteristiche Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2002/96/CE e successive modificazioni.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non utilizzare pentole instabili o deformate.

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “”/“” quando l’apparecchio non è utilizzato.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di un nuovo prodotto di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

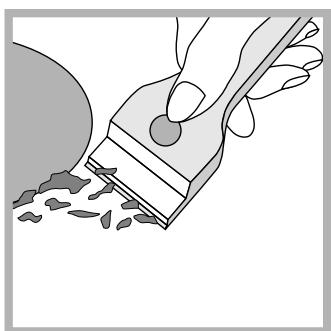

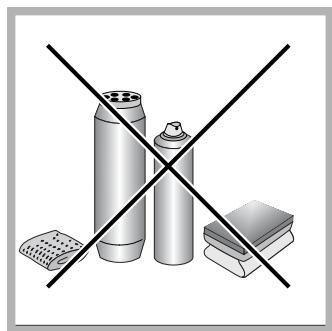

Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio ! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni. eliminati immediatamente dalla zona di cottura ancora calda con un raschietto. Prodotti di pulizia specifici formano uno strato superficiale trasparente repellente allo sporco. Questo protegge anche la superficie da eventuali danni causati da vivande ad alto contenuto zuccherino. In nessun caso utilizzare spugne o prodotti abrasivi, anche detersivi chimicamente aggressivi come gli spray da forno o prodotti smacchianti vanno evitati.
• L’acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E’ inoltre opportuno asciugare eventuali trabocchi d’acqua.

• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• prima di iniziare a cucinare, la superficie del piano deve essere pulita usando un panno umido per rimuovere polvere o residui di cibi cotti precedentemente. La superficie del piano dovrà essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo. Periodicamente sarà necessario usare dei prodotti specifici per la pulizia dei piani di cottura in vetroceramica. Dapprima togliere dal piano di cottura tutti i resti di vivande e spruzzi di grasso con un (non raschietto per la pulizia per esempio in dotazione). Pulire il piano di cottura quando è tiepido; utilizzare un prodotto di pulizia adatto (come quello della linea Solutions disponibile presso tutti i Centri Assistenza Tecnica) e carta da cucina, strofinare con un panno umido ed asciugare. Fogli di alluminio, oggetti in plastica o materiale sintetico, che si siano accidentalmente liquefatti, come pure lo zucchero o vivande ad alto contenuto zuccherino vanno

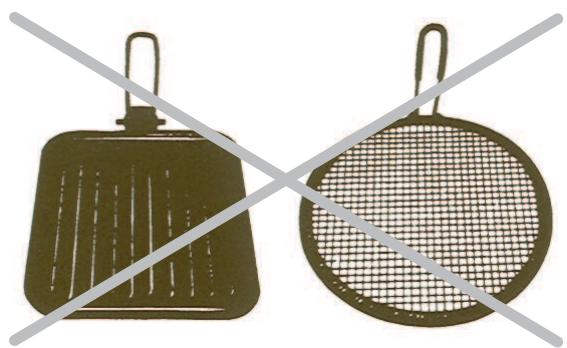

! Non utilizzare diffusori, tostapane o griglie per carne in acciaio inossidabile sui fuochi a gas. Manutenzione rubinetti gas Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso. ! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore. Anomalie e rimedi Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza, controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie Possibili cause / Soluzione: Il bruciatore non si accende o la fiamma non è uniforme.

• Sono ostruiti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.
• I tagli della candela e termocoppia sono ostruiti. La fiamma non rimane accesa nelle versioni con sicurezza.

• Non avete premuto a fondo la manopola.
• Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.
• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza. Il bruciatore in posizione di minimo non rimane acceso.

• Sono ostruiti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta. I recipienti sono instabili.

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi);
• Riavviare il programma per controllare se l’inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:
• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com
