GEBRUIKSAANWIJZING PP 40 TC F SCHOLTES

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat, 56

Aanzichttekening

Starten en gebruik, 57

Praktisch advies voor het gebruik van de branders

Voorzorgsmaatregelen en advies, 58

Algemene veiligheid

Afvalverwijdering

Onderhoud en verzorging, 59

De elektrische stroom afsluiten

Reinigen van het apparaat

Onderhoud gaskranen

Storingen en oplossingen, 60

Scholtès

NL

! Het is belangrijk om dit boekje te bewaren om het op elk moment te kunnen raadplegen. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven.

! Lees zorgvuldig de aanwijzingen door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is geen speelgoed voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalinzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.
! Dit apparaat mag uitsluitend worden geïnstalleerd en gebruikt in permanent geventileerde ruimten, overeenkomstig de voorschriften van geldende landelijke normen en daaropvolgende wijzigingen. De volgende eisen moeten in acht genomen worden:
- Het vertrek moet voor de verbrandingsrook een afvoersysteem naar buiten toe hebben. Dit kan door middel van een afzuigkap of een elektrische ventilator die automatisch in werking treedt wanneer men het apparaat aanzet.

In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtstreeks naar buiten

Voorbeelden ventilatie-opening voor verbrandingslucht

Aangrenzend vertrek Te ventileren vertrek Verhoging van de spleet tussen deur en vloer

- Het vertrek moet luchttoevoersystemen hebben, vereist voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m³/h zijn per kW geïnstalleerd vermogen. Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm² en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zijn verbonden en die geen gemeenschappelijke delen zijn van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

- Vloeibaar petroleumgas (LPG) is zwaarder dan lucht en blijft laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan, laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in vertrekken die lager liggen dan de begane grond (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

Het gasfornuis en het gemengde fornuis hebben een beschermingsgraad tegen oververhitting van het type X. Het is daardoor mogelijk het apparaat naast meubels te plaatsen die niet hoger zijn dan het keukenblad. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat geplaatst zijn en hier boven uitsteken, moeten op minstens 50 mm van de rand van de plaat staan.
• De afzuigkappen moeten worden geïnstalleerd volgens de vereisten van hun eigen gebruiksaanwijzingen, maar in afstand van minstens 700 mm.

- Plaats de keukenkastjes naast de kap op een minimum hoogte van 540 mm vanaf het keukenblad (zie afbeelding).

(Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afbeelding).

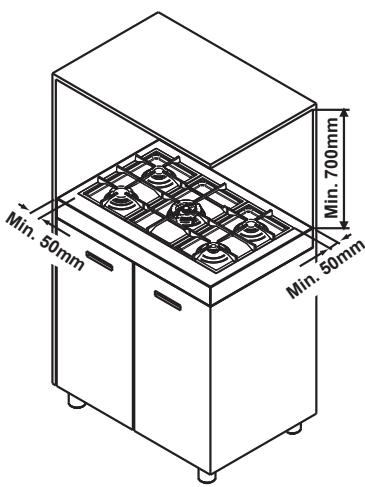

Installeren keukenblad kookplaten

Om ongelukken te voorkomen is het noodzakelijk de nodige voorzorgsmaatregelen te treffen voor een installatie die voldoet aan de geldende ongevallen preventienormen voor het aansluiten van gas en elektriciteit. Voor het goed functioneren van kookplaten die in keukenkastjes worden geïnstalleerd, moeten de minimum afstanden, aangegeven in afb. 1, in acht worden genomen. Bovendien moeten de aangrenzende oppervlakken en de achterwand vervaardigd zijn van een materiaal dat bestand is tegen temperaturen van boven de 65°C.

Het bevestigen aan het meubel

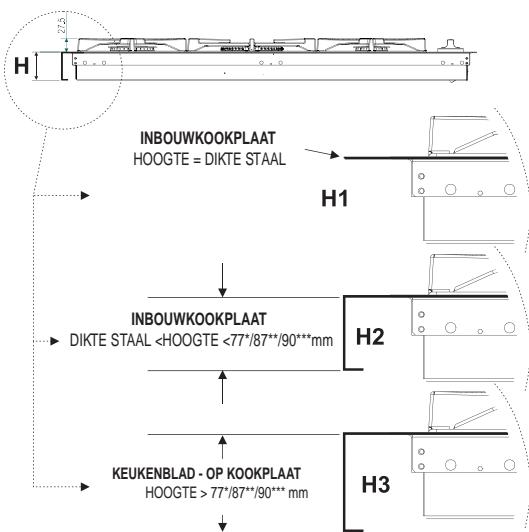

Er bestaan drie verschillende soorten apparaten, naar gelang het type installatie:

77* voor modellen PP 40 TC F... - PP 40 TC SF... - B PP 40TC/CS... 87** voor modellen PP 40 DCDR F... - PP 40 DCDR SF... - B PP 40DCDR/CS... 90*** voor modellen B PP 40TC... - B PP 40DCDR...

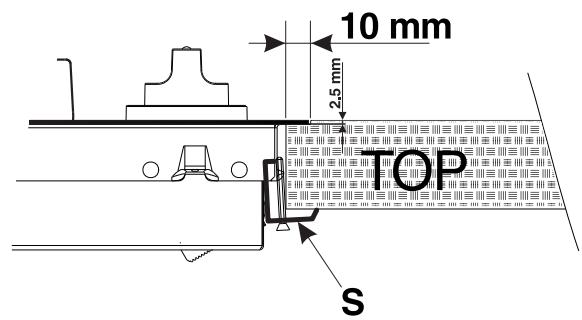

Afb. 2

1- Inbouwkookplaten (Klasse 3) die op één lijn staan met het meubel (zie afbeelding 2 onderdeel H1); in dit geval is het voor de installatie noodzakelijk een opening te maken in het keukenblad die groot is als de omtrek van de kookplaat, min 1 cm voor elke zijde, zodat de plaat 1 cm op het keukenblad rust. Om een plaat op een dergelijke manier in te bouwen is het bovendien nodig een extra verlaging te verkrijgen op de omtrek (zie figuur 4a) zodat behalve de rand van de kookplaat ook de afdichting eronder plaats genoeg heeft. Voordat u overgaat tot het vastzetten op het keukenblad brengt u de (bijgeleverde) afdichting aan langs de omtrek van de kookplaat zoals aangegeven in afbeelding 4b. Voor het bevestigen van de kookplaat aan het meubel zijn montageplaatjes bijgeleverd, zoals aangegeven in het detail S (afb. 3).

2-Inbouwkookplaten (Klasse 3) met rand van minder dan 77*/87** mm (zie afbeelding 2 onderdeel H2). Voor wat betreft de installatie moet op het eventuele keukenblad onder de kookplaat een opening worden gemaakt die groot genoeg is om het onderste gedeelte van de kookplaat te kunnen bevatten. Zorg ervoor dat tussen de kookplaat en het houten keukenblad minstens 1 cm overblijft rond de hele omtrek (de onderzijde van de houder kan er ook mee in contact zijn). Voor de bevestiging van de apparaten ziet u de instructies op punt 1 of eventueel het extra instructieblad in geval van speciale toepassingen.

3- Kookplaten voor inbouw (Klasse 1) met een rand die hoger is dan 77*/87**/90***mm (zie afbeelding 2, detail H3); in dit geval steekt de onderplaat niet uit boven de rand; ook bij steunen op een aanrecht hoeft u alleen maar te zorgen voor de eventuele gaten voor het doorlaten van de gasbuizen en elektrische draden.

Voor het bevestigen van de platen voert u de volgende handelingen uit (afb.5)

• schroef 2 schroeven "A" (bijgeleverd) aan het kastje met de afstanden van de achterwand zoals aangegeven in afbeelding 5, en laat de koppen van de schroeven 1,5 mm uitsteken van het hout;
• bevestig de kookplaat aan de 2 schroeven "A" en druk hem naar achteren;
• bevestig hem aan het meubel aan de achterkant met de 2 montageplaatjes "B" en de vier bijgeleverde schroeven "C".

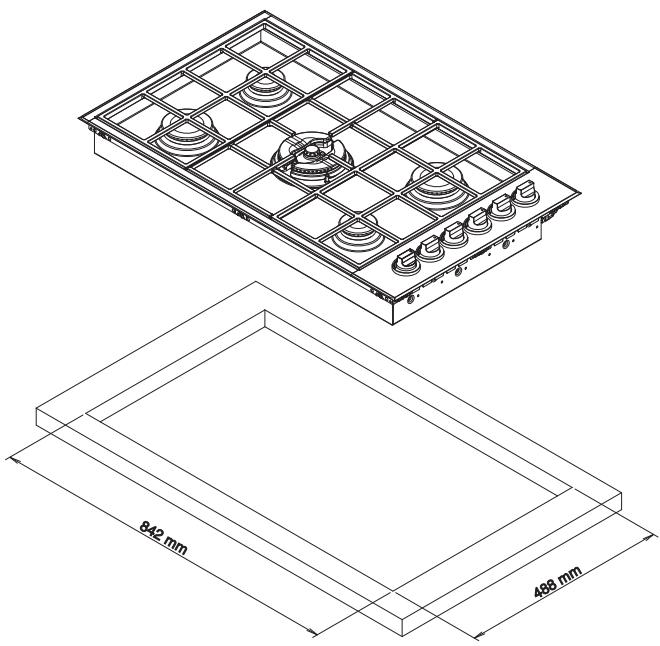

PER MOD: PP 40 DCDR SF... - PP 40 TC SF...

842 mm 488 mm

Afb. 4b

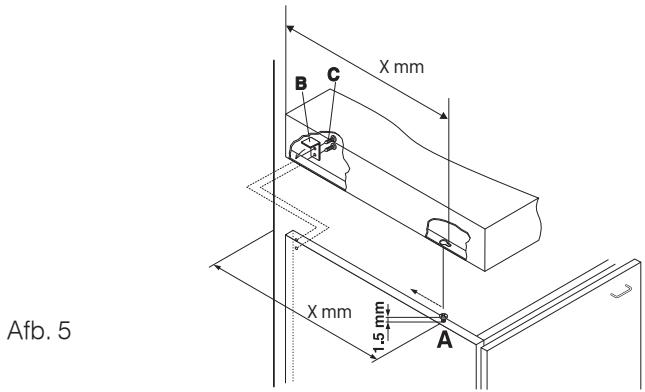

Afb. 5 X mm B C X mm 1.5 mm A

N.B.: teneinde onderhoud mogelijk te maken moet ervoor worden gezorgd dat de ruimte onder de kookplaat, nadat deze is geïnstalleerd, op voldoende wijze bereikbaar is (geen eventuele gesloten armaturen).

Elektrische aansluiting

De kookplaten met driepolige voedingskabel zijn geschikt voor werking met de wisselstroom, de spanning en de frequentie die zijn aangegeven op het typeplaatje (aan de onderzijde van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het elektriciteitsnet wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3 mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• de contactdoos en de stekker van het apparaat bij elkaar passen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de snoer en het stopcontact makkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of samengedrukt.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

Gasaansluiting

Het aansluiten van het apparaat aan de gasleiding of aan de gasfles moet volgens de geldende landelijke normen worden uitgevoerd (en daaropvolgende wijzigingen), nadat u zich ervan heeft verzekerd dat het apparaat is ingesteld op het soort gas waarmee het zal worden voorzien. Is dit niet het geval dan moeten de handelingen in de paragraaf “Aanpassing aan de verschillende soorten gas” worden uitgevoerd. Bij gebruik van vloeibaar gas uit een gasfles gebruikt u drukregelaars die voldoen aan de geldende landelijke normen en daaropvolgende wijzigingen.

! Voor een veilig functioneren, juist gebruik van energie en langere duurzaamheid van het apparaat moet u zich ervan verzekeren dat de gasdruk correspondeert met de waarden die zijn aangegeven in tabel 1 "Kenmerken van de branders en straalpijpjes".

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat geen enkele druk het apparaat bezwaart. Op de aanvoertrechter van de gasvoorziening van het apparaat bevindt zich een richtbaar L-vormig verbindingsstuk dat door een afdichting is verzekerd. Als het nodig is het verbindingsstuk te draaien, vervang dan de afdichting (bijgeleverd).

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werking stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij gekneld raakt.

! Uitsluitend leidingen en afdichtingen gebruiken die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installeren heeft plaats gevonden moet de gasdichtheid worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan verschillende soorten gas

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
2. schroef de sproeiers los met een steeksleutel van 7 mm en vervang ze met sproeiers geschikt voor het nieuwe type gas (zie tabel 1 "Eigenschappen van branders en sproeiers").
3. zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.

Het vervangen van de sproeiers van de brander met onafhankelijke “dubbele vlamkronen”

1. de roosters en branders van hun plaats nemen. De brander bestaat uit twee aparte delen (zie afbeeldeingen.);
2. schroef de sproeiers los met een steeksleutel van 7 mm. De binnenste vlamkring heeft 1 sproeier, de buitenste heeft er twee (van dezelfde maat). Vervang de sproeiers met de nieuwe die zijn aangepast aan het nieuwe type gas (tab 1).
3. zet de onderdelen in omgekeerde volgorde weer op hun plaats.

- Regelen primaire lucht van de sproeiers De branders hebben geen regeling van de primaire lucht nodig.

- Het regelen van de minimumstand

1. Zet het kraantje op de minimumstand;
2. Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.
3. Controleer of de branders aanblijven als u de knop snel van hoog naar laag draait.
4. Als bij de apparaten met een veiligheidsmechanisme (thermokoppelbeveiliging) dit systeem niet werkt als de branders op de minimum stand staan, moet u het minimum verhogen door aan de stelschroef te draaien.
5. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met zegellak of soortgelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat correspondeert met het nieuwe gas dat u gaat gebruiken; u vindt dit in het zakje met de bijgeleverde straalpijpjes.

! Als de gasdruk van het gebruikte gas verschillend (of variabel) is van wat is voorzien, moet op de toevoerbuis een drukregelaar worden aangebracht die voldoet aan de landelijk geldende normen betreffende “drukregelaars voor gekanaliseerd gas”).

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
	Dit apparaat voldoet aan de volgende EU Richtlijnen:2006/95/EEG van 12/12/06(Laagspanning) en daaropvolgende wijzigingen –2004/108/EEG van 15/12/04(Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen -93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.2009/142/EEG van 30/11/09(Gas) en daaropvolgende wijzigingen.2002/96/EC en daaropvolgende wijzigingen.

- Regelen primaire lucht van de sproeiers De branders hebben geen regeling van de primaire lucht nodig.

- Het regelen van de minimumstand

Eigenschappen van branders en sproeiers

Tabel 1

Brander	Diameter (mm)	Warmtecapaciteit kW (H.s.*)		By-pass 1/100 (mm)	Sproeier 1/100 (mm)	Debiet * g/h		Sproeier 1/100 (mm)	Debiet * l/h G20
		Nomin.	Gereduc.			G30	G31
D. Drievoudige vlamkroon	130	3.25	1.3	57	91	236	232	124	309
C. Snel	100	3.00	0.7	40	86	218	214	116	286
B. Halfsnel	75	1.65	0.4	30	64	120	118	96	157
I. Dubbele vlammen (DC DR intern))	30	0.90	0.4	30	44	65	64	70	86
I. Dubbele vlammen (DC DR Estern)	130	4.10	1.3	57	70	298	293	110	390
Toevoerdruk	Nominaal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201725

* A 15°C en 1013 mbar- gas droog
** Propaan P.C.S. (bovenwaarde) = 50.37 MJ/Kg
*** Butaan P.C.S. (bovenwaarde) = 49.47 MJ/Kg
Aardgas P.C.S. (bovenwaarde) = 37.78 MJ/m³
! De kookplaat kan worden geïnstalleerd boven een ingebouwde oven, op voorwaarde dat deze voorzien is van afkoelingsventilatie.

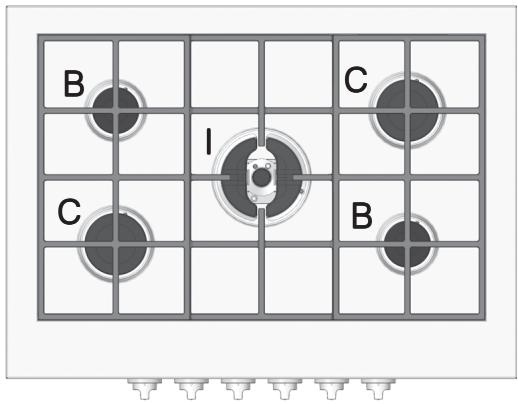

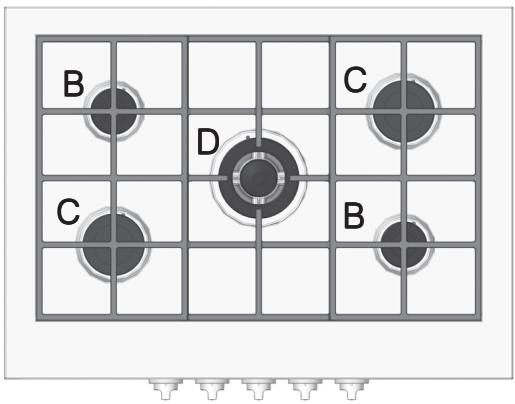

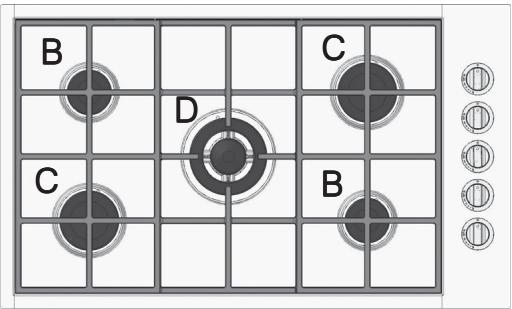

PP 40 TC F...

PP 40 TC SF...

B PP 40TC/CS...

B C D C B

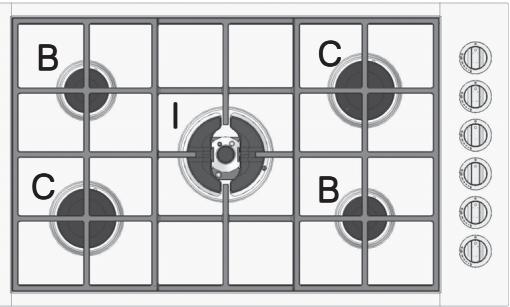

PP 40 DCDR F...

PP 40 DCDR SF...

B PP 40DCDR/CS...

B C I C B

B PP 40TC...

B C D C B

B PP 40DCDR...

B C I C B

Beschrijving van het apparaat

NL

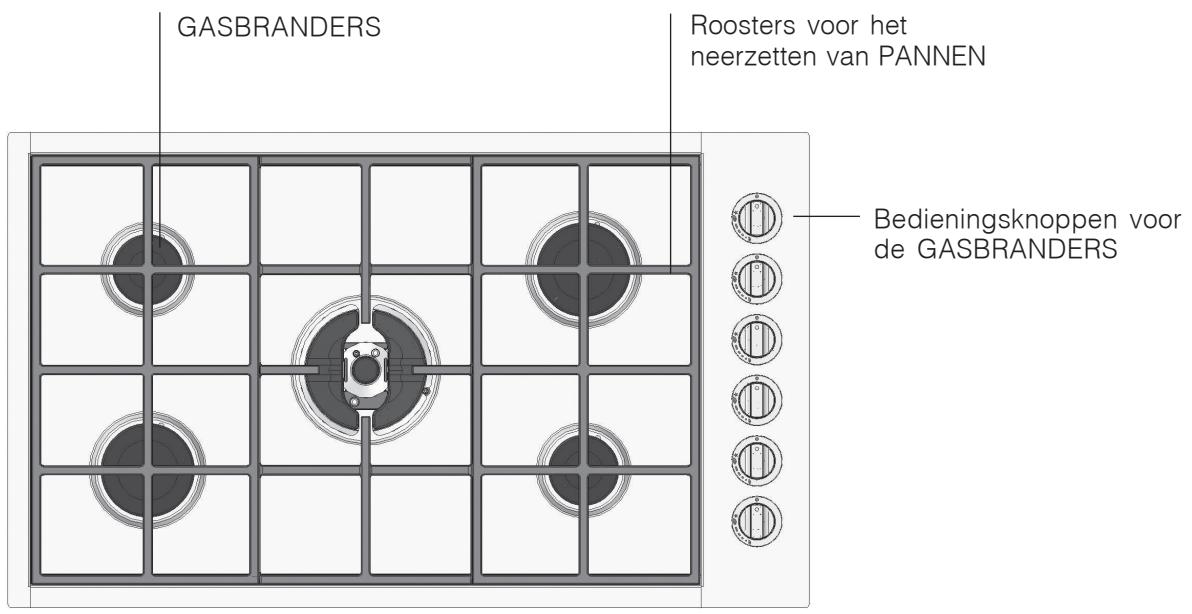

Aanzichttekening

GASBRANDERS Roosters voor het neerzetten van PANNEN Bedieningsknoppen voor de GASBRANDERS

VEILIGHEIDSMECHANISME

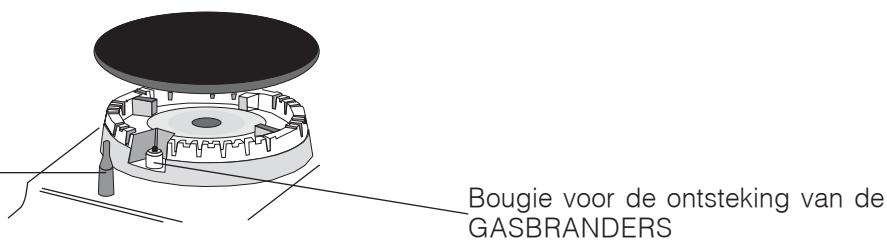

Bougie voor de ontsteking van de GASBRANDERS

• GASBRANDERS zijn er in verschillende afmetingen en vermogens. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
• Knoppen van de GASBRANDERS voor het regelen van de vlam of van het vermogen.
• Bougie voor het ontsteken van de GASBRANDERS zorgt voor een automatische ontsteking van de gekozen brander.
• VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

! Op iedere knop staat aangegeven waar de overeenkomende gasbrander of elektrische plaat zich bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

0 Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en linksom te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die zijn voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt.

Bij de uitvoeringen die voorzien zijn van een bougie moet u om de gekozen brander aan te steken, de bijbehorende knop geheel indrukken en linksom draaien tot u het maximum vermogen heeft bereikt. De knop ingedrukt houden totdat de brander aan is. ! Enkele modellen beschikken over een brander met onafhankelijke dubbele vlamkronen. Als u deze wilt ontsteken draait u de knop naast het symbool ★ en houdt u hem ongeveer 6 seconden lang stevig ingedrukt totdat het mechanisme dat de vlam automatisch aanhoudt, warm is.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel rechtsom draaien (tot aan het symbool "0").

De brander met onafhankelijke "dubbele vlamkring":

Deze brander bestaat uit twee concentrische vlamkringen die samen of onafhankelijk kunnen functioneren. Tegelijk gebruikt op maximum geeft verhoogde warmte en dus kortere kooktijden vergeleken met de traditionele branders. Ook verdelen de dubbele vlamkringen de warmte onder de pannen gelijkmatiger, vooral als ze allebei op de minimum stand worden gebruikt.

Voor het juiste gebruik van de brander met dubbele vlammenkring moet u nooit tegelijkertijd de interne brander op de minimum en de externe brander op de maximum stand zetten.

U kunt pannen van allerlei verschillende formaten gebruiken. In het geval van gebruik van kleinere pannen kunt u alleen de binnenste vlamkring

gebruiken. ledere vlamkroon van de brander met "onafhankelijke dubbele vlamkronen" heeft zijn eigen bedieningsknop:

de knop met het symbool ◎ bedient de buitenste vlamkring;

de knop met het symbool Ⓞ bedient de binnenste vlamkring;

Voor het aansteken van de gewenste vlamkring drukt u de betreffende knop in en draait u n hem tegen de klok in tot aan maximumstand . De brander is voorzien van elektronische ontsteking die automatisch in werking treedt zodra u de knop indrukt.

Aangezien de brander is voorzien van een veiligheidsmechanisme, moet u de knop ongeveer 2 à 3 seconden ingedrukt houden totdat het veiligheidsmechanisme dat automatisch de vlam aanhoudt warm wordt.

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

0 Uit

Maximum

Minimum

Om de brander uit te doen moet u de knop geheel rechtsom draaien (tot aan het symbool "0").

Praktische raadgevingen voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.
• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodra het kookpunt is bereikt.

Branders	ø Diameter van de pannen (cm)
B. Half-snel	12 – 22
C. Snel	21 – 26
D. Drievoudige vlamkroon	24 - 26
I. DC-DR (binnenste)	10 - 14
I. DC-DR (buitenste)	24 - 28

! Op modellen die voorzien zijn van een vlamverspreider moet deze alleen worden gebruikt op de brander Dubbele vlamkroon (binnenste DCDR), wanneer men pannen gebruikt die een doorsnede hebben van minder dan 12 cm.

! Voorkom dat tijdens het gebruik de pannen buiten de rand van het kookvlak komen.

Voorzorgsmaatregelen en advies

! Dit apparaat voldoet aan de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat:
• Klasse 1: alle modellen met randhoogte >=77*/87**mm (zie afb.2 detail H3).
• Klasse 3: alle modellen met randhoogte <77*/87**mm (zie afb.2 detail H1 en H2).
• Gasfornuizen hebben voor een goede werking behoefte aan regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Ieder ander gebruik (b.v.: verwarming van de vertrekken) is niet aangewezen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand "0" staan als het fornuis niet gebruikt wordt.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.
• Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvatten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische plaat nog warm zijn.
• Gebruik geen instabiele of vervormde pannen.
• Om gevaren te voorkomen moet u zorgen dat kinderen en onbekwame personen de glaskeramische kookplaat (indien aanwezig) nooit

aanraken tijdens en direct na de werking, aangezien deze minstens nog een half uur na uitschakeling warm blijft;

• U dient zich tot de technische service van de fabrikant te wenden in het geval het glaskeramische oppervlak breekt.
• U dient het apparaat los te schakelen van de elektrische voeding als de glaskeramische kookplaat breekt;
• Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent.
• Voorkom dat kinderen met het apparaat spelen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• De instellingsomstandigheden kunt u terugvinden op het etiket (of het gegevensplaatje). Voor installatie controleren of de plaatselijke verspreidingsomstandigheden en de staat van instelling compatibel zijn.
• Als u het apparaat intensief en lang achter elkaar gebruikt kan het nodig zijn het vertrek te luchten, bv. door het raam te openen, of door te zorgen voor doeltreffender luchten, door bijvoorbeeld de afzuigkap, indien aanwezig, op een hogere stand te zetten.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

- Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.

- De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (RAEE), bepaalt dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit afval apart moeten worden behandeld.

U kunt oude apparaten laten ophalen of afleveren bij de reinigingsdienst of, indien dit door de landelijke wetten wordt voorzien, ze bij aanschaf van eenzelfde soort nieuw product, inleveren bij de verkoper ervan.

Alle belangrijkste fabrikanten van huishoudelijke apparaten zijn actief bij het beheer van verzamelen verwijderingsystemen van afgedankte apparatuur.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

- Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.

- De vlamverspreiders moeten regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd.

- Bij kookplaten die zijn voorzien van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders niet verstopt zijn.

- Roestvrij staal kan vlekken vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten. In dat geval is het noodzakelijk de kraan te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Storingen en oplossingen

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De brander gaat niet aan of de vlam is niet gelijkmatig.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

De brander blijft niet aan als hij op minimum staat.

De pannen zijn wankel.

Mogelijke oorzaken / Oplossing:

• De openingen van de vlamverspreiders zijn verstopt.
• Alle losse onderdelen van de brander goed in elkaar zitten.

• Het tocht dichtbij het kookvlak.

• U heeft de knop niet goed ingedrukt.

• U heeft de knop niet lang genoeg ingedrukt voor het activeren van het veiligheidsmechanisme.

• De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme zijn verstopt.

• De gaten van de vlamverspreiders zijn verstopt.

• Het tocht dichtbij het kookvlak.

• De regeling van de minimum stand is niet correct.

• De bodem van de pan is volledig plat.

• De pan staat in het midden van de brander of de elektrische kookplaat.
• De roosters zijn verwisseld.

Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Servicedienst. Dit dient u door te geven:

• het model van het apparaat (Mod.)
• het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wendt u nooit tot niet-erkende installateurs en weiger de installatie van niet-originele onderdelen.

Italiano, 1

English, 13

Français, 25

Deutsch, 37

Nederlands,49

Español, 61

PP 40 DCDR F...

PP 40 DCDR SF...

PP 40 TC F...

PP 40 TC SF...

B PP 40DCDR/CS...

B PP 40DCDR...

B PP 40TC/CS...

B PP 40TC...

Sumario

Instalación, 62-67

Montaje

Conexión eléctrica

Conexión de gas
