GEBRUIKSAANWIJZING PP 30 TC 120 SF SCHOLTES
- Drehen Sie den Brenner auf klein, sobald das Gargut kocht. Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".
Het installeren, 50-55
Plaatsing
Elektrische aansluiting
Gasaansluiting
Typeplaatje
Kenmerken van de branders en de straalpijpjes
Beschrijving van het apparaat, 56
Algemeen aanzicht
Starten en gebruik, 57
Praktisch advies voor het gebruik van de branders
Voorzorgsmaatregelen en advies, 58
Algemene veiligheidsmaatregelen
Afvalverwijdering
Onderhoud en verzorging, 59
De elektrische stroom afsluiten
Schoonmaken van het apparaat
Onderhoud gaskranen
Storingen en oplossingen, 60

Scholtès
! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.
De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat):
- Natuurlijk gas Categorie II2E+3+ voor Belgie;
- Natuurlijk gas Categorie I2L voor Nederland.
Het is dus niet nodig verdere regelingen uit te voeren.
Plaatsing
! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.
! dit apparaat mag alleen geïnstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:
• NBN D51-003 e NBN D51-001 (voor België);
• NEN-1078 (voor Nederland).
De volgende eisen moeten in acht genomen worden:
- Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat wordt aangezet.
- Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m³/h zijn per kW geïnstalleerd vermogen.
Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm² en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtstreeks
naar buiten
Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zijn
- (voor België) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in
vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.
Inbouw
Het gasformuis en het gemengde formuis hebben een beschermingsgraad tegen oververhitting van het type X. Het is daardoor mogelijk het apparaat naast meubels te plaatsen die niet hoger zijn dan het keukenblad. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:
- De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 50 mm van de rand van de plaat staan.
- Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 7000 mm.
- Hang de keukenkastjes naast de kap op een minimum hoogte van 540 mm van het keukenblad (zie afbeelding).

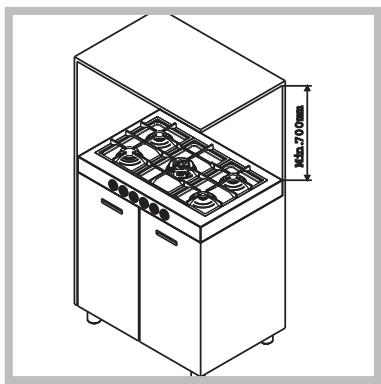

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afb.).
Installatie van de kookplaten
Om ongelukken te voorkomen is het noodzakelijk de nodige voorzorgen te nemen teneinde een installatie te garanderen die voldoet aan de geldende normen voor het aansluiten van gas en elektriciteit. Voor het goed functioneren van kookplaten die in keukenkastjes worden geïnstalleerd, moeten de minimum afstanden, aangegeven in Afb.1, in acht worden genomen. Bovendien moeten de aangrenzende oppervlakKen en de achterwand uit hittebestendig materiaal vervaardigd zijn om een temperatuur van boven de 65°C te weerstaan.

Het bevestigen aan het meubel

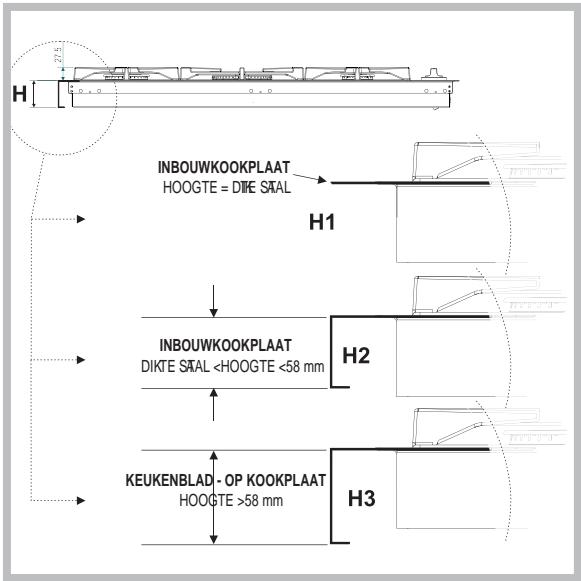

Er zijn drie verschillende soorten apparaten, naar gelang het type installatie:

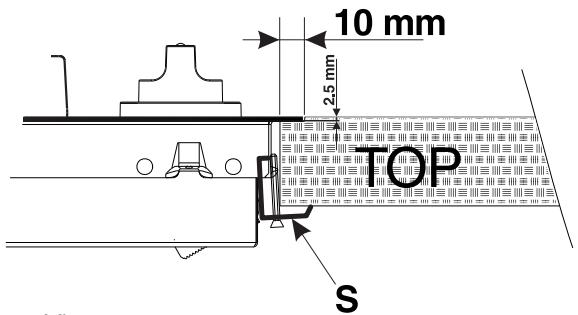

1- Inbouwkookplaten (Klasse 3) die op één lijn staan met het meubel (zie afbeelding 2 onderdeel H1); in dit geval is het voor de installatie noodzakelijk een opening te maken in het keukenblad die groot is als de omtrek van de kookplaat, min 2 cm voor elke zijde, zodat de plaat 1 cm op het keukenblad rust. Om een plaat op een dergelijke manier in te bouwen is het bovendien nodig een extra verlaging te

verkrijgen op de omtrek (zie afbeelding 3a) zodat behalve de rand van de kookplaat ook de afdichting eronder plaats genoeg heeft. Voordat u verdergaat met de bevestiging aan het keukenblad moet u de G (bijgeleverde) afdichting rond de omtrek van de kookplaat leggen, zoals aangegeven in afbeelding 3b. Voor de bevestiging van de kookplaten aan het meubel zijn montageplaatjes bijgeleverd zoals aangegeven in onderdeel S (zie afbeelding 3a).
2- Inbouwkookplaten (Klasse 3) met rand van minder dan 58 mm (zie afbeelding 2 onderdeel H2)(Afb. 3c). Voor wat betreft de installatie moet op het eventuele keukenblad onder de kookplaat een opening worden gemaakt die groot genoeg is om het onderste gedeelte van de kookplaat te kunnen bevatten. Zorg ervoor dat tussen de kookplaat en het houten keukenblad minstens 1 cm overblijft rond de hele omtrek (de onderzijde van de houder kan er ook mee in contact zijn). Voor de bevestiging van de apparaten ziet u de instructies op punt 1 of eventueel het extra instructieblad in geval van speciale toepassingen.
3- Kookplaten (opbouw) (Klasse 1) met rand van meer dan 58 mm (zie afbeelding 2 onderdeel H3). In dit geval moet de onderste houder van het blad niet breder zijn dan de rand zelf; ook in het geval de kookplaat op een keukenblad wordt bevestigd zal het slechts noodzakelijk zijn eventuele openingen te maken voor de doorgang van de gastoevoerbuizen en de elektrische kabel.

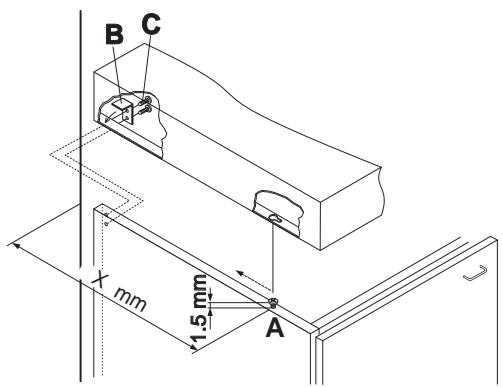

Voor het bevestigen van de kookplaten moet u de volgende handelingen uitvoeren (Afb. 4):
- schroef 2 schroeven "A" (bijgeleverd) aan het kastje met de afstanden van de achterwand zoals aangegeven in afbeelding 4, en laat de koppen van de schroeven 1,5 mm uitsteken van het hout;
- bevestig de kookplaat aan de 2 schroeven "A" en druk hem naar achteren;
- bevestig hem aan het meubel aan de achterkant met de 2 montageplaatjes "B" en de vier bijgeleverde schroeven "C".
N.B.: teneinde een monteur in staat te stellen mogelijk toekomstig onderhoud uit te voeren, moet u er na de installatie voor zorgen dat het gedeelte onder de kookplaat makkelijk toegankelijk blijft (geen eventuele afgesloten modules).
Elektrische aansluiting
De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.
Het aansluiten van de voedingskabel aan het elektrische net
Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.
Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.
! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.
Voor het aansluiten moet u controleren dat:
- het stopcontact geaard is en voldoet aan de geldende normen;
- het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
- de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
- het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.
! De geel/groene aardleiding moet 2-3 cm langer zijn ten opzichte van de andere leidingen.
Gasaansluiting
- De aansluiting van het apparaat op de gasleiding of -fles moet worden uitgevoerd in overeenstemming met voorschriften van de van toepassing zijnde normen en uitsluitend na te hebben gecontroleerd of het apparaat is afgesteld op het soort gas waarmee het zal worden gevoed.
- Dit apparaat is vooraf ingesteld om te functioneren met het soort gas dat staat vermeld op het plaatje op de kookplaat. Indien de beschikbare gassoort niet overeenstemt met de gassoort waar het apparaat op ingesteld is, moet u de betreffende inspuiters (die bij de levering inbegrepen zijn) verwisselen waarbij u de aanwijzingen die in de paragraaf "Ombouw van het apparaat op een andere gassoort" zijn opgenomen in acht moet nemen.
- Om zeker te zijn van de goede werking van het apparaat, om de energie op adequate wijze te kunnen benutten en om ervoor te zorgen dat het apparaat lang meegaat moet u zich ervan verzekeren dat de voedingsdruk overeenstemt met de waarden die in de tabel 1 "Kenmerken van de branders en inspuiters" staan. Als dit niet het geval is moet u op de gastoevoerleiding een speciale drukregelaar monteren in overeenstemming met de geldende normen.
- Er bij de aansluiting op letten dat het apparaat niet aan spanningen of druk wordt blootgesteld.
De gastoevoer moet op de draaibare koppeling (met schroefdraad 1/2"G buitendraad) aan de achterkant van het apparaat aangesloten worden (Afb.5) met een metalen starre leiding en op koppelingen die aan de geldende normen voldoen of met een metalen flexibele leiding in overeenstemming met de geldende normen, die niet langer mag zijn dan 2000 mm. Als de koppeling gedraaid moet worden moet u de dichting (die bij de levering van het apparaat inbegrepen is) zonder meer vervangen. Als de installatie voltooid is moet u de gasleidingen, de inwendige aansluitingen en de kranen op dichtheid controleren door een sopje te gebruiken (gebruik uiteraard nooit een vlam). Ga verder na dat de aansluitleiding niet in aanraking kan komen met de beweegbare delen waardoor de leiding beschadigd of afgekneld kan worden. Verzeker u ervan dat de aardgasleiding groot genoeg is om het apparaat te voeden als alle branders in werking zijn.
Belangrijk: Om de aansluiting met vloeibaar gas (flessengas) tot stand te brengen moet er een drukregelaar tussen geplaatst worden die aan de geldende normen voldoet.
Aanpassen aan de verschillende soorten gas
Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:
- verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
- schroef de straalpijpjes (Afb.6) los met een steeksleutel van 7mm en vervang ze met de straalpijpjes geschikt voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
- zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
- aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.
Het vervangen van de straalpijpjes van de brander met "onafhankelijke dubbele vlamkronen":
- verwijder de roosters en branders van hun plaats. De brander bestaat uit twee aparte delen (zie afbeeldingen);

- schroef de straalpijpjes los met een sleutel van 7mm. De binnenste vlamkroon heeft een straalpijpje, de buitenste heeft er twee (van dezelfde maat). Vervang de straalpijpjes met nieuwe die zijn aangepast aan het nieuwe type gas (zie tabel1).
- zet de onderdelen in omgekeerde volgorde weer op hun plaats.
- Regelen primaire lucht van de straalpijpjes (voor België)
De branders hebben geen regeling van de primaire lucht nodig.
- Het regelen van de minimumstand (voor België)
- Zet het kraantje op de minimumstand;
- Verwijder de knop (Afb.7) en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.
-
Controleer of de brander aanblijft als u de knop snel van hoog naar laag draait.
-
Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt als de branders op de minimum stand staan, moet u het minimum
verhogen door aan de stelschroef te draaien.
- Als de regeling voltooid is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.
! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.
! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.

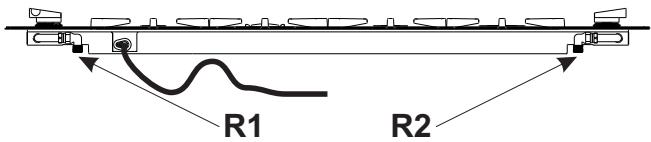

Aantekening voor alleen de kookplaten B 30TC 138/CS BNV
De kookplaten B 30TC 138/CS BNV zijn voorzien van twee inputs voor de gastoevoer (zie afb.6, details P1 en P2) die ieder 2 gasbranders bedienen; zij moeten dus allebei aan de gasleiding worden aangesloten.
| Elektrische aansluitingen | spanning 220-240V~ 50/60Hz |
![]() | Dit apparaat voldoet aan de volgende EU Richtlijnen: 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen – 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. EEG/2009/142 van 30/11/09 (Gas) en daaropvolgende wijzigingen. 2002/96/EC en daaropvolgende wijzigingen. |
![]() | |
Kenmerken van de branders en de straalpijpjes
TABEL 1 (voor Nederland)
| TABEL 1 (voor Nederland) | Vloeibaar gas | Aardgas | ||||||
| Brander | Brander doorsnee(mm) | Warmtecapaciteit kW (H.s.*) | By-pas-s 1/100 (mm) | Inspuiter 1/100 (mm) | Debiet * g/hG30/G31 | Inspuiter 1/100 (mm) | Debiet * l/hG25 | |
| Nom. | Ger. | |||||||
| D. Drioevoudige ring | 130 | 3.25 | 1.3 | 57 | 91 | 236 | 124 | 309 |
| C. Sterk | 100 | 3.00 | 0.7 | 40 | 86 | 218 | 122 | 332 |
| B. Normaal | 75 | 1.65 | 0.4 | 30 | 64 | 120 | 94 | 183 |
| A. Sudderbrander | 55 | 1.00 | 0.4 | 30 | 50 | 73 | 72 | 110 |
| I.dubbele vlamkronen (binnenste DC-DR) | 30 | 0.9 | 0.4 | 30 | 44 | 65 | 70 | 100 |
| I.dubbele vlamkronen (buitenste DC-DR) | 130 | 4.1 | 1.3 | 57 | 70 | 298 | 114 | 454 |
| Voedingsdruk | Nom.Min.Max | 28-302035 | 201725 | |||||
Tabel 1 (voor BELGIË)
| Tabel 1 (voor BELGIË) | Vloeibaar gas | Aardgas | ||||||||
| BRANDER | Brander doorsnee(mm) | Warmte capaciteit kW (H.s.*)Nom. | Ger. | By-pas-s 1/100 (mm) | Inspuiter 1/100 (mm) | Debiet * g/h | Inspuiter 1/100 (mm)G30 | Debiet * l/h | ||
| G30 | G31 | G20/25 | G20 | G25 | ||||||
| C.Snel | 100 | 3.00 | 0.7 | 40 | 86 | 218 | 214 | 116 | 286 | 332 |
| B.Halfsnel | 75 | 1.65 | 0.4 | 30 | 64 | 120 | 118 | 96 | 157 | 183 |
| A.Hulp | 55 | 1.00 | 0.4 | 30 | 50 | 73 | 71 | 71 | 95 | 110 |
| D.Drioevoudige ring | 130 | 3.25 | 1.3 | 57 | 91 | 236 | 232 | 124 | 309 | 360 |
| I.dubbele vlamkronen (binnenste DC-DR) | 30 | 0.9 | 0.4 | 30 | 44 | 65 | 64 | 70 | 86 | 100 |
| I.dubbele vlamkronen (buitenste DC-DR) | 130 | 4.1 | 1.3 | 57 | 70 | 298 | 293 | 110 | 390 | 454 |
| Voedingsdruk | 28-30 | 37 | 20 | 25 | ||||||
* A 15°C et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m ^4
Naturele G25 P.C.S. = 32,49 MJ/m³

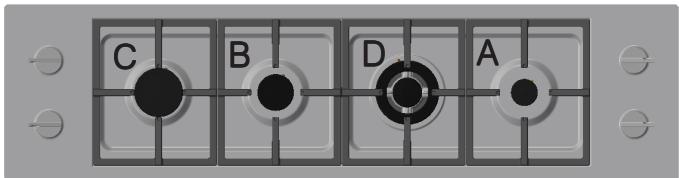

B 30TC 138/CS BNV


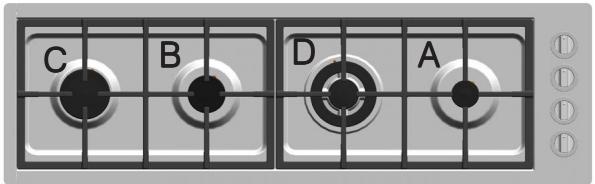

C B D APP 30TC 120 SF- PPF 30TC 120 - PPF 30TC 120 BNV - B 30TC 120/CS
PPF 20 65 - PPF 20 65 BNV - B 20 65/CS


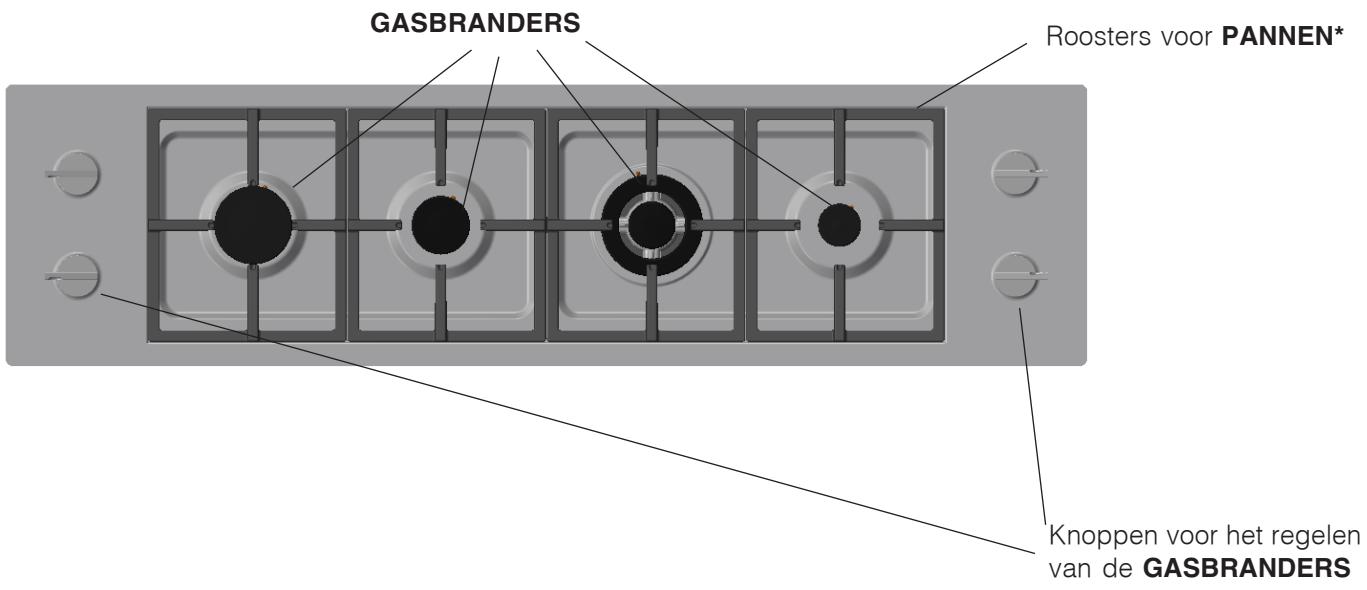

I C AAlgemeen aanzicht

Bougie voor ontsteking van de GASBRANDERS
- GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
- Knoppen van de GASBRANDERS voor het regelen van de vlam of van het vermogen.
- Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.

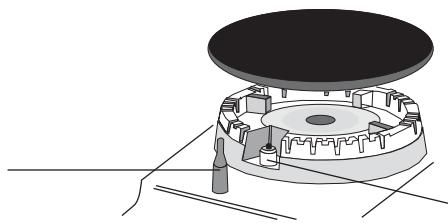

- VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

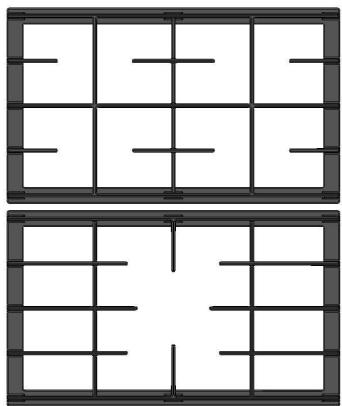

*Roosters voor versie BNV PPF 20DC 120 BNV PPF 30TC 120 BNV PPF 20 65 BNV
! Op iedere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt.
Gasbranders
De gekozen brander kan met de betreffende knop als volgt worden geregeld:
0 Uit

Maximum

Minimum
0

(Versie PPF...BNV...)
Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt.
In de uitvoeringen die zijn voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt.
Druk de knop in en draai hem tegelijkertijd tegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheidssysteem geactiveerd kan worden.
! Enkele modellen beschikken over een brander met onafhankelijke dubbele vlamkronen. Als u deze wilt ontsteken draait u de knop naast het symbool ★ en houdt u hem ongeveer 6 seconden lang stevig ingedrukt totdat het mechanisme dat de vlam automatisch aanhoudt, warm is.
! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.
Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool “●”/“O”).
De brander met "onafhankelijke dubbele vlamkronen":
Deze brander bestaat uit twee vlamkronen die samen of onafhankelijk kunnen functioneren. Tegelijk gebruikt op maximum geeft verhoogde warmte en dus kortere kooktijden vergeleken met de traditionele branders. Ook verdelen de dubbele vlamkronen de warmte onder de pannen gelijkmatiger, vooral als ze allebei op minimum worden gebruikt.
Voor het juiste gebruik van de brander met dubbele vlammenkring moet u nooit tegelijkertijd de interne kring op minimum en de externe kring op maximum zetten. U kunt dus ook pannen van verschillende grootte gebruiken, met de kleinere pannen op alleen de binnenste vlamkroon. Iedere vlamkroon van de brander met "onafhankelijke dubbele vlamkronen" heeft zijn eigen bedieningsknop:
de knop met het symbool vlamkroon;
de knop met het symbool vlamkroon;

bedient de buitenste

Voor het aansteken van de gewenste vlamkroon drukt u de betreffende knop in en draait u hem tot aan maximum ⚠. De brander is voorzien van elektronische ontsteking die automatisch werkt zodra u de knop indrukt.
Aangezien de brander is voorzien van het veiligheidssysteem moet u de knop ongeveer 2-3 seconden ingedrukt houden totdat het veiligheidssysteem warmt wordt en automatisch de vlam aan houdt.
De bedieningsknop werkt als volgt:
0 Uit

Maximum

Minimum
Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool “●”/“○”).
Praktisch advies voor het gebruik van de branders
Voor een optimaal rendement dient u het volgende te onthouden:
- gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.
- gebruik alleen pannen met een platte bodem en met een deksel erop.
- draai de knop op het minimum zodra het kookpunt is bereikt.
| Brander | ø Diameter Pan (cm) |
| A. Sudderbrander | 6 - 14 |
| B. Sterkbrander Normaal | 15 – 22 |
| C. Sterk | 21 – 26 |
| D. Sterkbrander Drievoudige vlamkroon | 24 - 26 |
| I. Dubbele vlamkronen(binnenste DC-DR) | 10 - 14 |
| I. Dubbele vlamkronen(buitenste DC-DR) | 24 - 28 |
Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".
! Voorkom dat tijdens het gebruik de pannen buiten de rand van het kookvlak komen.
De kookplaten B 30TC 138/CS BNV zijn voorzien van een reductierooster (zie afbeelding), die alleen op de spaarbrander "A" wordt gebruikt.

Voorzorgsmaatregelen en advies
! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.
Algemene veiligheidsmaatregelen
-Klasse 1: alle modellen met randhoogte >=58mm (zie volgende bladzijde, afb.2 detail H3).
-Klasse 3: alle modellen met randhoogte <58mm (zie volgende bladzijde, afb.2 detail H1 en H2).
- Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
- Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
- Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
- Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
- Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
- Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding.
- Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.
- Laat de ventilatieopeningen en warmteafvoer vrij.
- Controleer altijd dat de knoppen in de stand “●”/“○” staan als het apparaat niet wordt gebruikt.
- Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.
- Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
- Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (zie Service).
- Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
-
Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische plaat nog warm zijn.
-
Gebruik geen instabiele of vervormde pannen.
- Aangezien dit een bron van gevaar kan zijn, dient u te voorkomen dat kinderen en onkundige personen de glaskeramische kookplaat (indien aanwezig) aanraken, zowel tijdens als direct na het gebruik, aangezien deze voor minstens een half uur na het uitschakelen warm blijft.
- Als het glaskeramische oppervlak onverhoopt mocht breken dient u direct contact op te nemen met de door de fabrikant geautoriseerde servicecentra.
- Als de glaskeramische kookplaat gebarsten is dient u het apparaat z.s.m. los te koppelen van het elektriciteitsnet.
- Verwijder eventuele op het deksel aanwezige vloeistoffen voordat u het opent.
- Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
- Voorkom dat kinderen met het apparaat spelen.
- Als u het apparaat intensief en lang achter elkaar gebruikt kan het nodig zijn het vertrek te luchten, b.v. door het raam te openen of door de afzuigkap, indien aanwezig, op een hogere stand te zetten.
- Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.
Afvalverwijdering
- Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
- De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten mogen hun apparaat naar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, naar de handelaar brengen als er een soortgelijk nieuw product wordt gekocht.
Alle fabrikanten van grote huishoudelijke apparaten zijn aktief bezig met het creëren van systemen om het inzamelen en de verwijdering van oude producten te regelen.
De elektrische stroom afsluiten
Sluit altijd eerst de elektrische stroom af voordat u tot enige handeling overgaat.
Reinigen van het apparaat
! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
- Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier. - De vlamverspreiders moeten regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd.
- Bij kookplaten die zijn voorzien van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders niet verstopt zijn.
- Roestvrij staal kan vlekken vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.
Onderhoud gaskranen
Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.
! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.
Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.
Storingen
De brander gaat niet aan of de vlam is niet gelijkmatig.
De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.
De brander blijft niet aan als hij op minimum staat.
De pannen zijn wankel.
Mogelijke oorzaken / Oplossing
- De openingen van de vlamverspreiders niet verstopt zijn.
- Alle onderdelen van de brander goed in elkaar zitten.
- Het niet tocht dichtbij het kookvlak.
• U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.
- De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme niet verstopt zijn.
- De gaten van de vlamverspreiders niet verstopt zijn.
- Het niet tocht dichtbij het kookvlak.
-
De minimum stand niet goed is ingesteld.
-
De bodem van de pan helemaal plat is.
- De pan in het midden van de brander of de kookplaat staat.
- De roosters niet zijn verwisseld.
Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te geven:
- het model oven (Mod.)
- het serienummer (S/N)
Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.
! Wend u nooit tot een niet-erkende installateur en weiger altijd het monteren van niet-originele onderdelen.

Italiano, 1

English, 13

Français, 25

Deutsch, 37

Nederlands,49

Español, 61
PPF 20DC 120
PPF 30TC 120
PP 30TC 120 SF
PPF 20 65
PPF 20DC 120 BNV
PPF 30TC 120 BNV
PPF 20 65 BNV
B 20DC 120/CS
B 30TC 120/CS
B 20 65/CS
B 30TC 138/CS BNV
Sumario
Instalación,62-67
Colocación
Conexión eléctrica
Conexión de gas
