Tipo di prodotto	Piano cottura a gas
Marca	SCHOLTES
Modello	PP 30 TC 120 SF
Numero di bruciatori	4 bruciatori a gas
Tipi di bruciatori	Tripla corona (D), Veloce (C), Semi-veloce (B), Ausiliario (A)
Potenza massima del bruciatore tripla corona	3,25 kW
Potenza massima del bruciatore veloce	3,00 kW
Potenza massima del bruciatore semi-veloce	1,65 kW
Potenza massima del bruciatore ausiliario	1,00 kW
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Alimentazione gas	Gas naturale (G20/G25) o GPL (G30/G31)
Sistema di accensione	Accensione elettronica integrata
Dispositivo di sicurezza	Termocoppia di sicurezza (spegnimento automatico del gas)
Materiale della superficie	Acciaio inossidabile
Griglie	Griglie removibili in acciaio smaltato
Regolazione della fiamma	Manopole di comando con posizioni stop, massimo, minimo
Conversione gas	Iniettori intercambiabili per adattamento a diversi tipi di gas
Manutenzione	Parti smontabili lavabili con acqua calda e detergente
Collegamento gas	Raccordo orientabile 1/2" G maschio
Classe di installazione	Classe 1 o 3 in base all'altezza del bordo
Paese di destinazione	Francia, Belgio, Olanda (impostazioni fabbrica)

Domande frequenti - PP 30 TC 120 SF SCHOLTES

Perché il bruciatore non si accende?

Verificare che l'alimentazione di gas ed elettrica sia collegata. Assicurarsi che i fori di uscita del gas non siano ostruiti e che le parti rimovibili del bruciatore siano montate correttamente. Se l'accensione elettronica non funziona, pulire l'estremità della candela di accensione.

Perché la fiamma del bruciatore è irregolare?

Una fiamma irregolare può essere causata da fori di uscita del gas ostruiti o da un montaggio errato delle parti del bruciatore. Pulire accuratamente il bruciatore e verificare che gli iniettori non siano sporchi.

Cosa fare se la fiamma si spegne dopo aver rilasciato la manopola (modelli con sicurezza)?

Sui modelli dotati di termocoppia di sicurezza, tenere la manopola premuta per 2-3 secondi dopo l'accensione per consentire al dispositivo di riscaldarsi. Se il problema persiste, verificare che la termocoppia non sia ostruita.

Perché il bruciatore si spegne in posizione minima?

Ciò può essere dovuto a una regolazione errata dei minimi o a correnti d'aria. Consultare il manuale per regolare la vite di by-pass o contattare un tecnico autorizzato.

Come pulire il piano cottura?

Scollegare l'apparecchio. Utilizzare una spugna umida con un detergente delicato. Le parti smontabili dei bruciatori si lavano con acqua calda. Non utilizzare prodotti abrasivi, spugne metalliche o pulitori a vapore.

Come adattare il piano a un altro tipo di gas?

Sostituire gli iniettori dei bruciatori con quelli adatti al nuovo gas (vedere tabella delle caratteristiche). Regolare l'impostazione dei minimi se necessario. Sostituire l'etichetta del gas corrispondente. Questa operazione deve essere eseguita da un professionista.

Cosa fare se un rubinetto del gas diventa duro da girare?

Se un rubinetto si blocca o gira con difficoltà, deve essere sostituito. Contattare un tecnico autorizzato dal produttore per eseguire questa operazione.

Si può installare il piano sopra un forno?

Sì, ma solo se il forno è dotato di ventilazione di raffreddamento. I collegamenti elettrici del piano e del forno devono essere separati.

Quali sono le distanze minime da rispettare per l'installazione?

I mobili adiacenti devono essere ad almeno 50 mm dal bordo. Le cappe devono essere ad almeno 700 mm. Gli elementi alti sopra la cappa a 540 mm. Consultare lo schema di installazione.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Conformarsi alla direttiva RAEE (2002/96/CE): depositarlo in un punto di raccolta differenziata o restituirlo al rivenditore all'acquisto di un apparecchio simile.

MANUALE UTENTE PP 30 TC 120 SF SCHOLTES

Collegamento elettrico

Collegamento gas

Targhetta caratteristiche

Caretteristiche dei bruciatori ed ugelli

Descrizione dell'apparecchio, 8

Vista d'insieme

Avvio e utilizzo, 9

Consigli pratici per l'uso dei bruciatori

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie e rimedi, 12

Assistenza attiva 7 giorni su 7

Scholtès

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all'esterno

- Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve

Esempi di aperture di ventilazione per l'aria comburente

essere inferiore a 2 m³/h per kW di potenza installata.

Il sistema può essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito.

Maggiorazione della fessura fra porta e pavimento

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto.

- I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.

Incasso

I piani a gas e misti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 50 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 700 mm.

- Posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di 540 mm (vedi figura). Allorchè il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

Installazione dei piani da appoggio

È necessario prendere le opportune precauzioni al fine di assicurare una installazione rispondente alle norme antinfortunistiche in vigore (CEI-UNI-CIG) per l'allacciamento elettrico e gas. Per il buon

funzionamento dei piani di cottura da appoggio installati nei mobili devono essere rispettate le distanze minime indicate in fig.1. Inoltre, le superfici adiacenti e la parete posteriore devono essere idonee per resistere ad una sovratemperatura di 65°C.

Fig. 1

Fissaggio al mobile

Esistono tre differenti famiglie di apparecchi in relazione alla tipologia di installazione:

Fig.2

1- Piani da incasso (Classe 3) di tipo a filo (vedi figura 2 dettaglio H1); in questo caso per l'installazione è necessario prevedere un foro sul top di dimensioni pari all'ingombro perimetrale del piano, diminuite di 2 cm per lato, in modo da garantire 1 cm di appoggio del piano sul top ; per ottenere poi l'incasso di tipo a filo sarà necessario ricavare un ulteriore abbassamento sullo stesso perimentro di appoggio (vedi figura 3a), in modo da consentire l'alloggiamento sia del bordo del piano che della guarnizione posta sotto lo stesso bordo. Prima di procedere al fissaggio al top, posizionare la guarnizione G (in dotazione) lungo il perimetro del piano, come rappresentato in figura 3b Per fissare i piani al mobile sono previste delle squadrette da montare come illustrato nel dettaglio S (fig. 3a).

2- Piani da incasso (Classe 3) con bordo inferiore ai 58mm (vedi figura 2 dettaglio H2)(fig. 3c); per l'installazione, sull'eventuale top posto sotto il piano, è necessario praticare un forno sufficientemente grande da poter alloggiare l'intera cassetta inferiore del piano di cottura, con l'accortezza che tra quest'ultima ed il top in legno, vi sia almeno 1cm di aria su tutto il perimetro (la parte sotto della cassetta può essere anche a contatto). Per il fissaggio delgli alparecchi vedi istruzioni di cui al punto 1 o eventuale foglio di istruzioni aggiuntivo nel caso di applicazioni particolari.

3- Piani da appoggio (Classe 1) con bordo superiore a 58 mm (vedi figura 2 dettaglio H3); in questo caso, la cassetta inferiore del piano non sporge oltre il bordo dello stesso; anche nel caso di appoggio sopra un top, sarà sufficiente prevedere gli eventuali fori per il passaggio del tubo di alimentazione gas e del cavo elettrico.

Per il fissaggio dei piani eseguire le seguenti operazioni (fig. 4):

• avvitare al mobile 2 viti "A" (in dotazione) con le distanze dalla parete posteriore indicate in figura 4, lasciando le teste delle viti sporgenti 1,5 mm dal legno;
• agganciare il piano alle 2 viti "A" e spingerlo all'indietro;
• fissarlo al mobile nella parte posteriore usando le 2 squadrette "B" e le quattro viti "C" in dotazione.

Fig. 4

N.B.: al fine di permettere una adeguata assistenza tecnica, è necessario prevedere che dopo l'installazione, la zona del piano sotto la cottura sia adeguatamente accessibile (no eventuali moduli chiusi).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

! Il conduttore giallo-verde dovrà essere più lungo di 2÷3 cm degli altri conduttori.

Collegamento Gas

• Il collegamento dell'apparecchio alla tubazione o alla bombola del gas deve essere effettuato secondo le prescrizioni delle norme in vigore e successivi aggiornamenti (Norme UNI-EN 12864) solo dopo essersi accertati che l'apparecchiatura è regolata per il tipo di gas con cui sarà alimentata.
• Questo apparecchio è predisposto per funzionare con il gas indicato nell'etichetta posta sul piano stesso. Nel caso che il gas distribuito non corrisponda a quello per cui l'apparecchio è predisposto, procedere alla sostituzione degli ugelli corrispondenti (in dotazione), consultando il paragrafo "Adattamento ai diversi tipi di gas".
• Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli", altrimenti installare sulla tubazione di ingresso un apposito regolatore di pressione secondo la norma EN88-1
• Effettuare Il collegamento in modo da non provocare sollecitazioni di nessun genere sull'apparecchio.

Collegare al raccordo orientabile (filettato 12 "G maschio), posto nel lato posteriore destro dell'apparecchio (Fig.5), per mezzo di tubo metallico rigido e a raccordi conformi alla norma UNI-CIG 7129 e 7131 e successivi aggiornamenti, oppure con tubo flessibile metallico a parete continua conforme alla norma UNI-CIG 9891, la cui massima estensione non deve superare i 2000 mm. Nel caso sia necessario ruotare il raccordo, sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio).

Ad installazione ultimata accertarsi che la tenuta del circuito gas, delle connessioni interne e dei rubinetti sia perfetta impiegando una soluzione saponosa (mai una fiamma).

Verificare inoltre che il tubo di collegamento non possa venire a contatto con parti mobili in grado di danneggiarlo o schiacciarlo. Accertarsi che la conduttura del gas naturale sia sufficiente per alimentare l'apparecchio quando tutti i bruciatori sono in funzione. Importante: Per effettuare l'allacciamento con gas liquido (in bombola), interporre un regolatore di pressione conforme alla norma UNI EN 12864 e successivi aggiornamenti.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli (Fig.6), servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a “doppie fiamme” indipendenti

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti separate (vedi figure);

1. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (tab1).
2. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

- Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

- Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola (Fig.7) ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la

portata dei minimi stessi agendo sulla vite di regolazione.

1. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.
! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

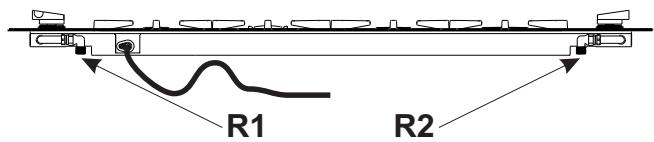

I piani di cottura B 30TC 138/CS BNV sono dotati di due ingressi di alimentaziopne gas (vedi dettagli P1 e P2) e comandano 2 bruciatori ciascuno ; vanno pertanto entrambi collegati alla rete di distribuzione.

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	tensione 220-240V ~ 50/60Hz (vedi targhetta caratteristiche)
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:- 2006/95/CEE del 12/12/2006 (Bassa Tensione) e successive modificazioni- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni- 93/68/CEE del 22/07/93 e successive modificazioni- 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni- 2002/96/CE e successive modificazioni

Caratteristiche dei bruciatori ed ugelli

Tabella 1

BRUCIATORE	Diametro (mm)	Potenza termica kW (H.s.*)		By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata * g/h		Ugello 1/100 (mm)	Portata * l/h G20
		Nomin.	Ridot.			G30	G31
D. Tripla Corona	130	3.25	1.3	57	91	236	232	124	309
C. Rapido	100	3.00	0.7	40	86	218	214	116	286
B. Semirapido	75	1.65	0.4	30	64	120	118	96	157
A. Ausiliario	55	1.0	0.4	30	50	73	71	71	95
I. Doppie fiamme (DC DR interno)	30	0.90	0.4	30	44	65	64	70	86
I. Doppie fiamme (DC DR Esterno)	130	4.10	1.3	57	70	298	293	110	390
Pressioni di alimentazione	Nominale (mbar)Minima (mbar)Massima (mbar)					28-302035	372545		201725

* A 15°C e 1013 mbar-gas secco
Propano P.C.S. = 50.37 MJ/Kg
Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m ⁴

! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

B 30TC 138/CS BNV

PP 30TC 120 SF- PPF 30TC 120 - PPF 30TC 120 BNV - B 30TC 120/CS

PPF 20 65 - PPF 20 65 BNV - B 20 65/CS

PPF 20DC 120 - PPF 20DC 120 BNV - B 20DC 120/CS

Vista d'insieme

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.
• Manopole di comando dei BRUCIATORI GAS per la regolazione della fiamma o della potenza.
• Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

0 Spento

Massimo

Minimo

0

(modelli PPF...BNV...)

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Alcuni modelli sono dotati di bruciatore a doppie fiamme indipendenti. In questo caso per accenderlo è sufficiente prima ruotare la manopola in corrispondenza del simbolo ★, poi premerla a fondo e mantenerla premuta per circa 6 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e rìtentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al simbolo "●"/"○").

Il bruciatore a "doppie fiamme indipendenti":

Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente. L'utilizzo contemporaneo al massimo consente un'elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La doppia corona di fiamma, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola, in particolare utilizzando entrambi i bruciatori al minimo. Per utilizzare al meglio il bruciatore a doppia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo.

Possono essere usati contenitori di tutte le dimensioni, in questo caso per piccoli recipienti accendete il solo bruciatore interno. Ogni singola corona che compone

il bruciatore a “doppie fiamme indipendenti” ha una sua manopola di comando:

la manopola individuata dal simbolo Ⓞ controlla la corona esterna;

la manopola individuata dal simbolo Ⓞ controlla la corona interna.

Per accendere la corona desiderata premere a fondo e ruotare in senso antiorario fino alla posizione di massimo la manopola corrispondente. Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola.

Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

0 Spento

Massimo

Minimo

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al simbolo "●"/"○").

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatori	ø Diametro dei recipienti (cm.)
A. Ausiliarie	6 – 14
B. Semi-rapido	15 – 22
C. Rapido	21 – 26
D. Tripla corona	24 - 26
I. DC-DR (interno)	10 - 14
I. DC-DR (esterno)	24 - 28

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Evitare che le pentole fuoriescano dai bordi del piano durante l'uso.

Nota solo per piani B 30TC 138/CS BNV

I piani di cottura B 30TC 138/CS BNV sono dotati di griglia di riduzione (vedi figura), la quale va usata solo sul bruciatore ausiliario "A".

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

- Questo apparecchio riguarda un apparecchio da incasso di:

-Categoria II 2H3+ : tutti i modelli

-Classe 1: tutti i modelli con altezza del bordo>=58mm (vedi fig.2 dettaglio H3).

-Classe 3: tutti i modelli con altezza del bordo < 58mm (vedi fig.2 dettagli H1 e H2).

- Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".

- Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.

- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.

- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

- Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

- Non ostruire le aperture di ventilazione e di smaltimento di calore.

- Assicurarsi sempre che le manopole siano nella posizione “●”/“O” quando l’apparecchio non è utilizzato.

- Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

- Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).

- Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.

- Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non utilizzare pentole instabili o deformate.
- Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito dopo il funzionamento, visto che rimane calda per almeno mezz'ora dopo lo spegnimento;
- Occorre rivolgersi a centri di assistenza autorizzati dal costruttore in caso di rottura della superficie vetroceramica.
- È opportuno disconnettere l'apparecchio dalla rete di alimentazione elettrica in caso di rottura della zona vetroceramica;
- Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
- Evitare che i bambini giochino con l'apparecchio.
- Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità col prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- Un utilizzo intensivo e prolungato dell'apparecchio può necessitare un' aerazione supplementare, per esempio un'apertura di una finestra o un'aerazione più efficace, per esempio aumentando la potenza dell'eventuale aspirazione meccanica.
- L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

- Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

I recipienti sono instabili.

Possibili cause / Soluzione:

• Sono ostruiti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

• Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.
- Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.
- Sono ostruiti i fori di fuoriuscita del gas.
- Ci sono correnti d'aria nelle vicinanze del piano.
- La regolazione del minimo non è corretta.
- Il fondo del recipiente è perfettamente piano.
- Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.

Italiano, 1

English, 13

Français, 25

Deutsch, 37

Nederlands,49

Español, 61

PPF 20DC 120

PPF 30TC 120

PP 30TC 120 SF

PPF 20 65

PPF 20DC 120 BNV

PPF 30TC 120 BNV

PPF 20 65 BNV

B 20DC 120/CS

B 30TC 120/CS

B 20 65/CS

B 30TC 138/CS BNV

Contents

Installation, 14-18

Positioning

I piani di cottura B 30TC 138/CS BNV sono dotati di due ingressi di alimentaziopne gas (vedi fig. 6 dettagli P1 e P2) e comandano 2 bruciatori ciascuno ; vanno pertanto entrambi collegati alla rete di distribuzione.
