GEBRUIKSAANWIJZING TM 6321 SCHOLTES

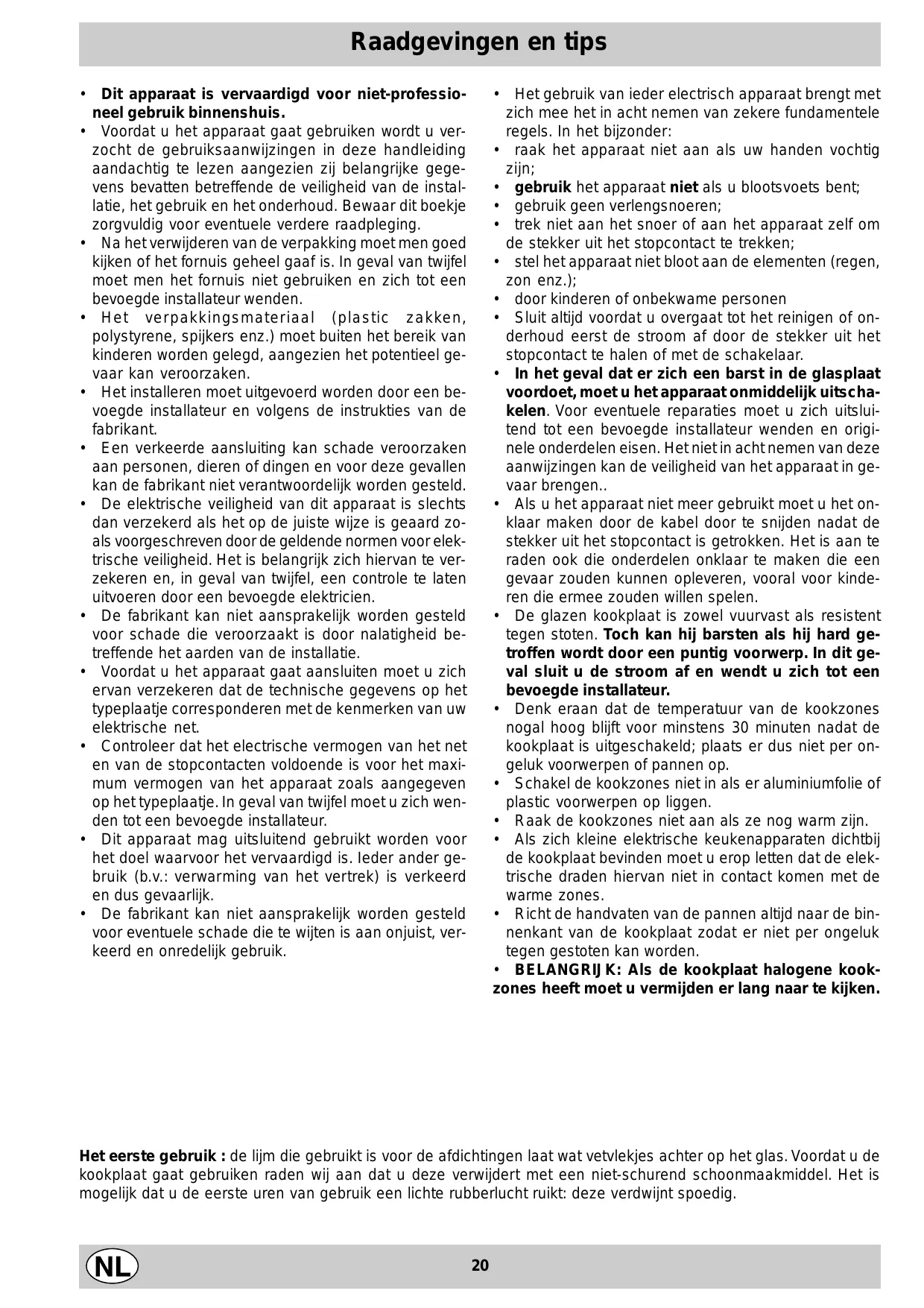

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
  Voordat u het apparaat gaat gebruiken worden u verzocht de gebruiksaanwijzingen in deze handleiding aandachtig te lezen aangezien zij belangrijke gegevens bevatten betreffende de veriligheid van de instalatie, het gebruik en het onderhoud. Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging.
• Na het verwijderen van de verpakking要去 men goed kijken of het fornuis geheel gaaf is. In geval van twijfel要去 men het fornuis Niet gebruiken en zich tot een bevoegde installmenter wenden.
• Het verpakkingsmaterial (plastic zakken, polystyrene, spijkers enz.)要去 buiten het bereik van kinderen worden gelegd, aangezien het potentieel gelevaar kanveroorzaken.
• Het installereren moet uitgevoerd worden door een bevoegde installerateur en volgens de instructkies van de fabrikant.
• Een verkeerde aansluiting kan schade veroorzaken aan Personen, dieren of dingen en voor deze gezallen kan de fabrikant Niet verantwoordelijk worden gesteld.
• De elektrische verilgheit van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende normen voor elektrische verilgheit. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te lately uitvoeren door een bevoegde elektricien.
• De fabrikant kan nicht aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aarden van de installmentie.
• Voordat u het apparaat gaat aansluiten moet u zich ervan verzekeren dat de technische gegevens op het typeplaatje corresponderen met de kenmerken van uw elektrische net.
• Controller dat het electrische vermogen van het net en van de stopcontacten voldoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich wenden tot een bevoegde installmenter.
• Dit apparaat mag uitsluitend gebruikt worden voor het doel waarvoor het vervaardigd is. leder ander gebruik (b.v.: verwarming van het vertrek) is verkeerd en dus gevaarlijk.

• De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.

• Het gebruik van ieder electrisch apparaat brengt met zich mee het in acht nemen van zekere fundamentele regels. In het bijzonder:

• raak het apparaat Niet aan als uw handen vochtig়in;
• gebruik het apparaat Niet als u blootsvoets bent;
• gebruik geen verlengsnoeren;
• trek Niet aan het snoer of aan het apparaat zich om de stekker uit het stopcontact te trekken;
• stel het apparaat Niet bloot aan de elementen (regen,zon enz.);
• door kinderen of onbekwame Personen
• Sluit alg und voordat u overgaat tot het reinigen of onderhoud eerst de stroom af door de stekker uit het stopcontact te halen of met de schakelaar.
• In het geval dat er zich een barst in de glasplaat voordoet,要去hetaapparaat onmiddelijk uitschakelen.Voor eventuale reparaties要去zich uitsluitend tot een bevoegde installeur wenden en origine onderdelen eisen. Het Niet in acht nemen van deze aanwijzingen kan de veiligheid van het apparaat in gevaar brengen..
• Als u het apparaat Nieteer gebruikt moet u het onklaar maken door de kabel door te snijden nadat de stekker uit het stopcontact is getrokken. Het is aan te raden ook die onderdelen onklaar te maken die een gevaar zouden hunnen opleveren, vooral voor kinderen die ermee zouden wilpen spelen.
• De glazen kookplaat is zowel vuurvast als resistant gegen stoten. Toch kan hij barsten als hij hard getroffen worden door een puntig voorwerp. In dit geval sluit u de stroom af en wendl u zich tot een bevoegde installmenter.
  Denk eraan dat de temperatuur van de kookzones nogal hoog blijft voor minstens 30 minutes nadat de kookplaat is uitgeschakeld;plaats er dus nicht per ongeluk voorwerpen of pannen op.
• Schakel de kookzones nicht in als er aluminiumfolie of plastic voorwerpen op liggen.
• Raak de kookzones nicht aan als ze nog warm zijn.
• Als zichkleine elektrische keukenapparaten dicht bij de kookplaat bevinden要去 erop letten dat de elektrische draden hiervan Niet in contactkommen met de warmer zones.
• Richt de handvaten van de paffen.altijd maar de binnenkant van de kookplaat zodate er nicht per ongeluk gegen gestoten kan worden.
• BELANGRIJK: Als de kookplaat halogene kook-zones—heeft moet u vermijden er lang maar te kijken.

Het eerste gebruik : de lijm die gebruikt is voor de afdichtingen LAST wat vetvlekjes achefter op het glas. Voordat u de kookplaat gaat gebruiken raden wij aan dat u deze verwijdert met een Niet-schurend schoonmaakmiddel. Het is möglichk dat u de eerste uren van gebruik een lichte rubberlucht ruikt: deze verdwijnt spoedig.

Deze instrukties zijn voor de bevoegde installmenteur, zo dat deze het installereren, regelen en onderhoud op de juiste wijze UITvoert en volgens de geldende normen.

Belangrijk: sluit algid eerst de stroom af voordat u overgaat tot onderhoud.

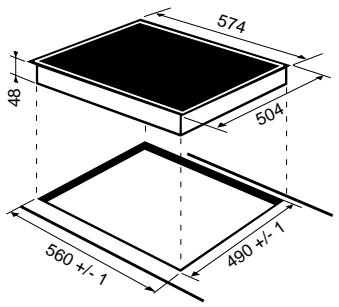

Installeren

• De kookplaat is bedoeld voor inbouw in een keukenkastje door het eenvoudigweg verwijderen van het betreffende kastje.
• Het materiaal van de aanrecht moet bestand zich tegen een temperatuur van ongeveer 100^ .
• De afstand:tussen de kookplaat en de muur er-acher of ieder andere vertikale oppervlakte要去 minstens 40mm bedragen voor het toelaten van voldoende ventilatie en om oververhitting van de oppervlakken rondon het apparaat te vermijden.

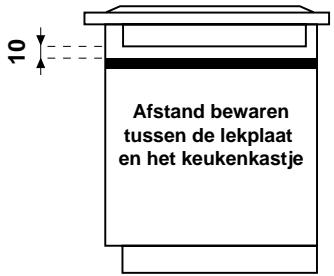

• Als de kookplaat boven een oven worden geinstalleerd要去 deze voorzien van een geventileerd afkoelingssystem.
• Installer de kookplaat Niet boven een vaatwasser; mocht dit darüber onvermijdelijk zijn, breng dan een luchtdicht scheidingselementussen de twee apparaten aan.

Bevestigen

Zeer belangrijk: De keramiekplaat要去en perfect vlakke oppervlakte worden geinstalleerd. Eventuele, door onjuiste installmente veroorzaakte verrormingen zoudende eigenschappen en de prestaties van de kookplaat konnen veranderen.

De bevestigingsklemmen worden met schroeven vast-gezet (zie schema).

Deze schroeven要去i kd bereikbaar zich.

Plaats de kookplaat in de uitsparing van het kastje door gelijke drukuit te oefenen op de hele omtrek zodat de kookplaat perfect aansluit op de aanrecht.

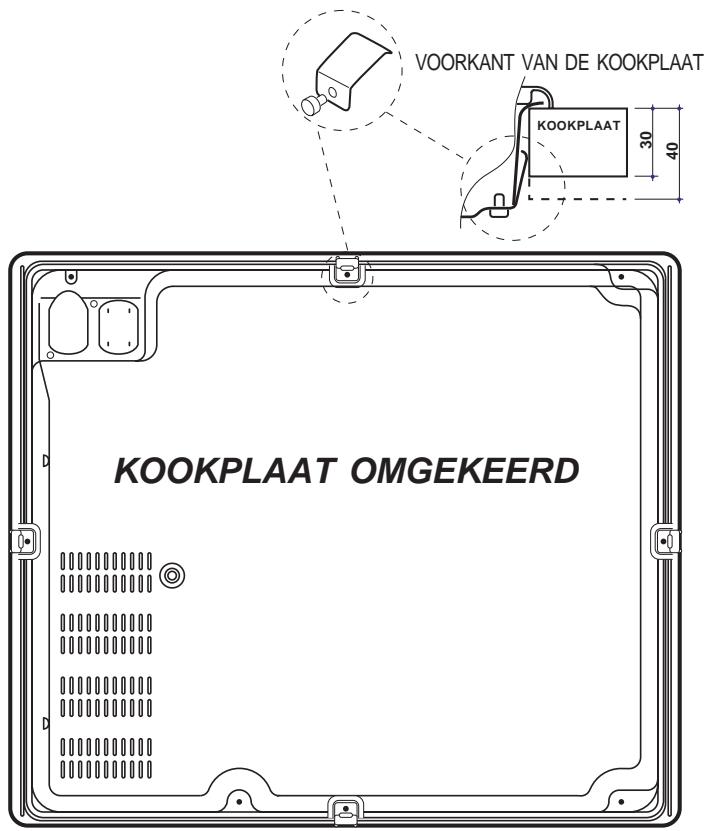

MONTEREN VAN DE KLEMMEN AAN DE ONDERKANT

Elektrische aansluiting

• De elektrische verilgheid van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreiben doer geldende normen voor elektrische verilgheid. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te latent uitvoeren door een bevoegde elektricien.
• De fabrikant kan nicht aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aarden van de installmentie.
• Voordat u het apparaat gaat aansluiten moet u zich ervan verzekeren dat de technische gegevens op het typeplaatje corresponderen met de kenmerken van uw elektrische net.
• Controller dat het elektrische vermogen van het net en van de stopcontacten volderoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel要去 u zich wenden tot een bevoegde installmenter.

Voordat u enige ingreep gaat UITvoeren moet de stroom van het apparaat worden afgesloten.

De aansluiting van de kookplaat aan het net moet worden uitgevoerd door middel van een contactdoos: bijrechtstreekse aansluiting van het apparaat aan het net moet een bereikbare veelpolige schakelaar worden aangebracht, met een afstand:tussen de contactpunten van minstens 3mm

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbindinguit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
230V 1+N ~ 50 Hz	N L	?: geel/groen; N: de 2 blauwe draden samen L: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende eigenschappen:

Spanningstype en netfrequentie

• 400V - 2+N ~ 50 Hz
  230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Scheidt de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
400V - 2+N ~ 50 Hz	N L1 L2	L: geel/groen; N: de 2 blauwe draden samen L1: zwart L2: bruin
230V 3 ~ 50Hz
400V - 2+2N ~ 50 Hz	N1 N2 L1 L2	L: geel/groen; N1:/blauw N2:blauw L1: zwart L2: bruin

Als het elektrische net overeenkomt met een van de volgende eigenschappen:

Spanningstype en netfrequentie

• 400V 3 - N ~ 50 Hz

ga dan als volgt te werk:

! De eventuele bijgeleverde kabel is nicht geschickt voor dit type installmentie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 2,5 mm).
2. Licht de lippen aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier en open het (zie afbeelding Klemmenbord).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende babel en afbeeldingen.

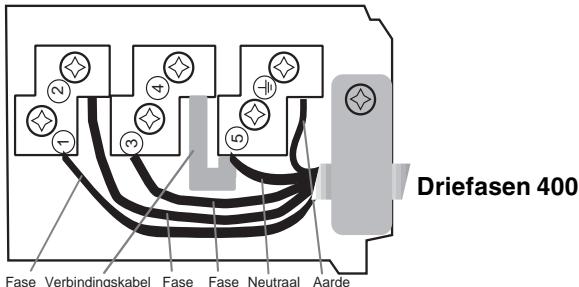

4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningtype en netfrequente	Elektrische aansluitingen					Klemmenbord
400V 3-N ~ 50 Hz	1 L1	2 L2	3 L3	4 N	5	Driefasen 400

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeenschap:

• EEG/73/23 van 19.02.73 (Laagspanning) en successievelijke modificaties;

• EEG/89/336 van 03.05.89 (Electromagnetische compatibiliteit) en successievelijke modificaties;

• EEG/93/68 van 22.07.93 (Laagspanning) en successievelijke modificaties;

• 2002/96/EC

Belangrijk: In het geval dat de kookplaat boven een inbouwoven worden geinstalleerd要去 de elektrische aansluiting van de kookplaat en die van de oven apart worden uitgevoerd, zowel voor elektrische veriligheidsredenen als voor het vergemakkelijknen van eventueel aan voren trekken van de oven.

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist

dat oude huishoudelijkte electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去en apart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去en onder ingezameld. Consumenten要去en contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Beschrijving van de kookzones

KOOKPLATEN	TM 6321		TM 6220		TM 6130
Kookzones	Vermogen (in W)	Doorsnee (mm)	Vermogen (in W)	Doorsnee (mm)	Vermogen (in W)	Doorsnee (mm)
Rechts acheter	R 1400	180	R 1400	180	R 1400	180
Rechts voor	H 1800	200	H 1800	200	R 1800	200
Links acheter	H 1050/2500	230	H 2500	230	H 2500	230
Links voor	R 1200	165	R 1200	165	R 1200	165
Totaal vermogen	6900		6900		6900
	H =halogeen, R =enkele straal, RO =ovalen straal

KOOKPLATEN	TM 6040		TM 6120		TM 6230
Kookzones	Vermogen (in W)	Doorsnee (mm)	Vermogen (in W)	Doorsnee (mm)	Vermogen (in W)	Doorsnee (mm)
Rechts acheter	R 1400	180	R 1400	165	R 1400	180
Rechts voor	R 1800	200			R 1800	200
Links acheter	H 2500	230	H 2500	230	H 1050/2500	230
Links voor	R 600	120			R 1200	165
Centrum Rechts			RO 600/1600/2400	190x275
Totaal vermogen	6300		6300		6900
	H =halogeen, R =enkele straal, RO =ovalen straal

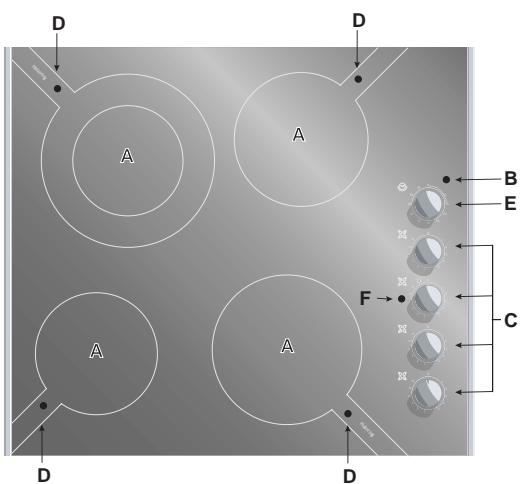

Beschrijving van het kookvlak

A Kookzones
B Controleampje bedrijf
C Bedieningsknoppen
D Controleampje resterende warmte
E Timer

F Controlelampje van de große oppervlakte voor de uitbreidbare kookzones (concentrische of ovalen): aanwezig naast iedere uitbreidbare kookzone
G Bedieningsknopovalen kookplaat
H Bedieningsknop uitbreiding ovalen kookplaat

Beschrijving van de verwarmings-elementen

De stralingsplaten bestaan uit cirkelvormige weestanden. Zij worden slechts rood na enkele tientallen seconden na het aanschakelen.

De gemengde halogeneenplaten. Het kookvlak gebruikt elementen die+zijn samengesteld uit twee halogene-lampen en een cirkelvormige weirstand. Dankzij deze combinatie krijgt u een uitstekende temperatuurs-verdeling over de gehele oppervlakte van de kookzone en houdt u het voordeel van de halogeneenlampen. Het voornaamste kenmerk van de halogeneenlampen is het onmiddelijk uitstralen van een groe hoeveelheid Licht en hitte, dus:

• snelle verwarming zoals op een gasbrander
• een even snelle uitschakeling

Het gebruik is uitermate eenvoudig aangezien het analoog is aan het gebruik van de andere verwarmingselementen. Zie babel 1.

Tabel 1

Pos	Regelen kookzones
0	uit
1	boter of chocola smelten
2	vloeistoffen opwarmen
3
4	via en sausen
5
6	vlees stoven - blanquette - entremets
7
8	pasta - rijst
9
10	biefstuk - vis - omelet
11
12	fritturen

De bedienings-knuppen

Ledere kookzone heeft zichen eigendien knop die de temperatuur regelt van een minimum van 1 tot een maximum van 12. In de volgende tabel 1 vindt u de verhoudingen tussen de posities die zichen aangegeven op de knop en het gebruik waarvoorde platen worden aangeraden.

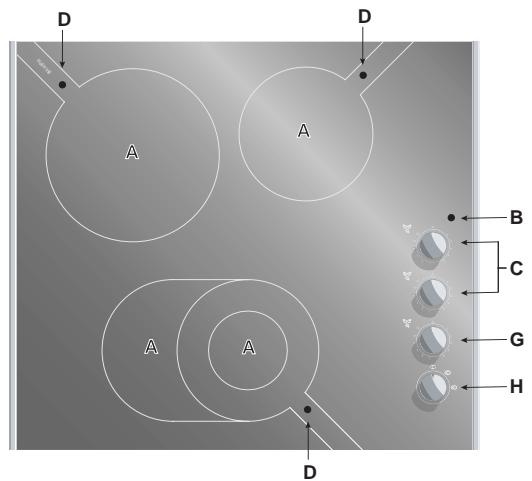

Het functioneren van de uitbreidbare ovalen kookzones

(lees de vorige bladzijde als uw kookplaat is voorzien van uitbreidbare ovalen kookzones)

1. stel de gewenste stroomsterkte in met de knop "G";
2. zet de knop "H" op de symbolen:

a. 0 voor gezruik van alleen de Kleinere interne kookzone.
b. O voor gebruik van de Ronde kookzone.
c. voor gezbruik van de hele ovalen kookzone.

Controlelampje (B)

Dit gaat aan als een van de verwarmingszones in werking worden gesteld.

Controleampje resterende warmte (D)

Dit geeft aan dat een ofmeer zones een temperatuur hebben van meer dan 60^ ook na het uitschakelen ervan. Enkele modellen hebben 4 controelampjes voor de resterende warmte, een per kookzone.

Praktische raadgevingen voor het gebruik van de kookplaat

Voor het beste gebruik van de kookplaat要去en enkele fundamentele regels in acht worden genomen gedurende het koken en het klaarmaken van de gerechten.

• Gebruik pannen met een platte bodem die perfect aansluiten aan de verwarmingszone.

• Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare但它 beuten.

• Houd de bodem van de pan.altijd schoon en droog zodat hij goed aansluit aan de kookzone en zodat Niet alleen de kookzones een lange duurzaamheid genieten, maar ook de pannen zich.
• Vermijddezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt. De hitteconcentratie op de gaspitten kan de bodem van een pan verrormen, hetgeen Niet de Beste resultaten oplevert wanner hij op een keramiekplaat worden gebruikt.
• Laat nooit een kookzone aan staan zonder een pan erop aangezien de verhitting, die snel het maximum niveau bereikt, de verwarmingselementen kan beschaden.
• De glazen kookplaat is zowel vuurvast als resilient gegen stoten. Toch kan hij barsten als hij hard getroffen worden door een puntig voorwerp. In dit geval sluit u de stroom af en wendl u zich tot een bevoegde installmenter.

Houd de kookplaat algijd schoon. Wacht tot de verwarmings-zones uit+zijn en afgekoeld voordat u overgaat tot onderhoud van de kookplaat.

Raamwerk van roestvrij staal (slechts bij enkele modellen)

Roestvrij staal kan vlekkerig worden als er langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van bijtende schoonmaakmiddelen (fosforhoudend). Spoel en droog altijd goed af na het reinigen van de kookplaat. Droog geknoeid water altijd meteen zorgvuldig af.

Onderhoud kookplaat

De glasplaat die worden gebruikt als verwarmingsvlak is perfect glad en Niet poreus; bovendien is hij bij normale gebruikscondities bestand gegenitte en stoten. Voor correct onderhoud van alle onderdelen van de kookplaat raden wij aan als volgt te werk te gaan:

• voor normalaerinigen is het voldoende hem met een vochtige spons te wassen en daarna met keukenpapier te drogen.
• Als deplaat erg vuil is要去 hij worden schoongemaakt met een middel dat special voor keramiekplaten* is bedoeld; afspoenen en afdrogen.
• voor het verwijderen van hardnekig vuil kut u een hiervoort bestemd schrapertje gebruiken. Doe dit zo snel möglichz zonder te wachten tot het apparaat koud is geworden, om het hard worden van de resten te vermijden Uitstekende resultaten konnen ook worden bereikt met een speciaal roestvrij staalwolsponsje voor keramiekplaten in een sopje gedoopt.
• Als de plaat is schoongemaakt kan hij worden behandeld met een speciaal product voor onderhoud en protectie: Het onzichtbare laagje dat dit product achefterlaat beschermt de glasplaat in het geval van overkoken. Dit soort onderhoud要去 worden uitgevoerd als de plaat lauw of koud is.
• Vergeet Niet de kookplaat algid met schoon water af te spoelen en nauwkeurig te drogen: restjes schoonmaakmiddel hunnen hard worden gedurende een volgende kookbeurt.

Belangrijke aanbevelingen

• Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals spray voor barbecue en ovens, ontvlekkingsmiddelen en roestverwijderende producten, vim en schuursponsen, aangezien deze deplaat voorgood konnen krassen.
  Denk eraan voorwerpen die kuren smelten op een afstand van de kookplaat te houden, b.v. plastic voorwerpen, suiker of producten met een hoog suikergehalte. Als er iota's van dit soort voedsel op de kookplaat is geknoeid, verwijder het onmiddelijk (zolang de planta nog warm is) met een scheermesscherp schrapertje, om te vermiiden dat de planta beschadigd worden.
• De kookplaat mag alleen voor koken worden gebruikt. Zet geen voorwerpen op deplaat als deze Niet in gebruik is. Gebruik deplaat Niet om dingen op te zieten (bestek, pannen, afdroogdoeken enz.) noch als hakblok.
• Aluminium bakken of folie en plastic bakken mogen nooit op de staat blijven staan als alles nog lauw of warm is.
• Gebruik nooit stoom- of hogedrukapparaten voor het reinigen van de oven.
• Plaats geen metalen voorwerpen op de kookplaat (bestek of deksels enz.).
• Verwarm nooit etenswaren in een afgesloten doos:\ deze zou können openbarsten.

Schade aan de kookplaat die veroorzaakt is door dergelijk onjuist gebruik valt automatisch nicht onder de garantie.
