BEDIENUNGSANLEITUNG TM 6321 SCHOLTES

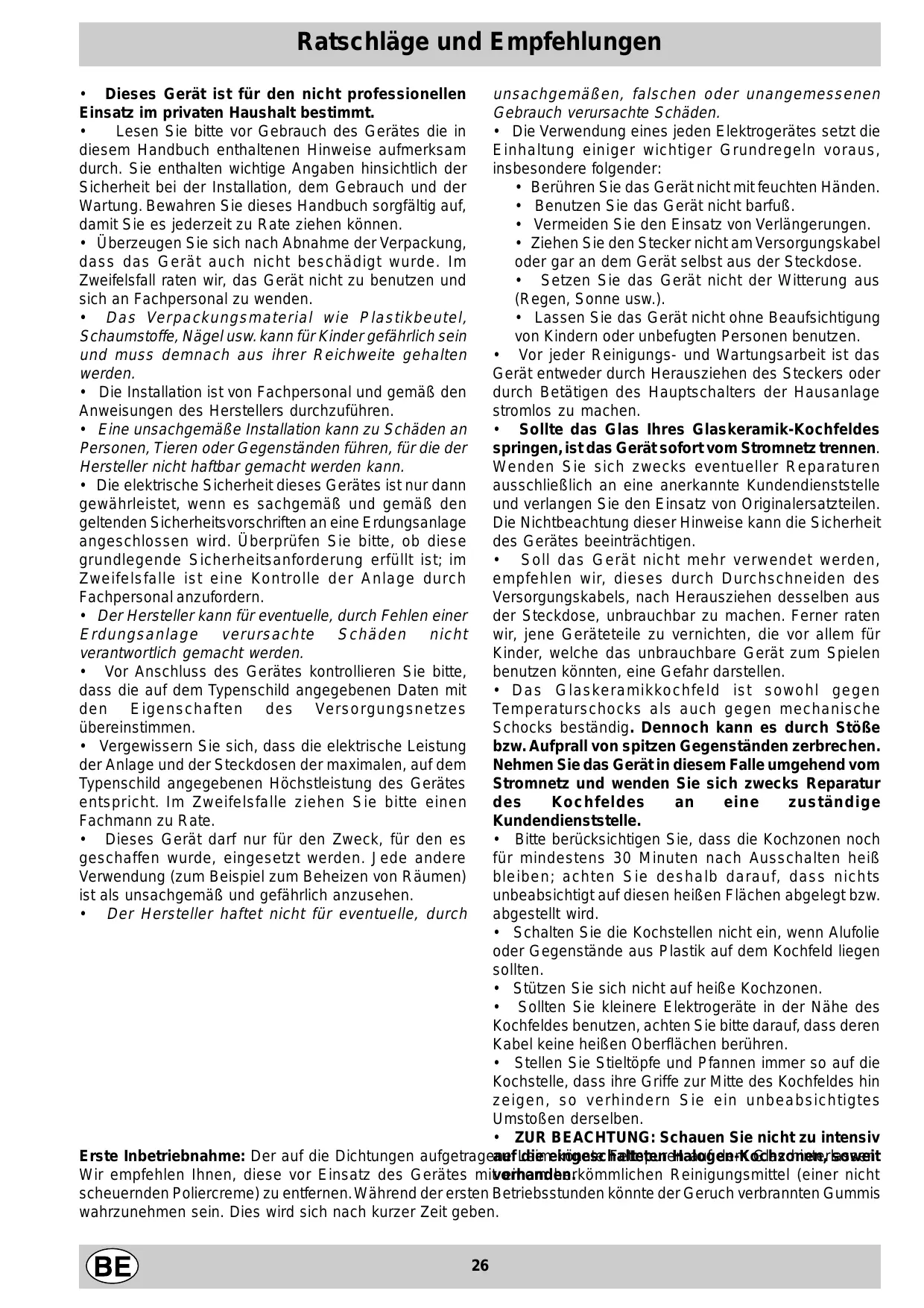

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Lesen Sieitte vor Gebrauch des Gerätes die in thisem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie theses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rateziehen konnen.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde. Im Zweifelsfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden.
• Das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nagel usw. kann für Kinder gefährlich sein und muss demnach aus ihrer Reichweite gehalten werden.
• Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen.
• Eine unsachgemäß Installation kann zu Schaden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht haftbar gemacht werden kann.
  Die elektrische Sicherheit theses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Überprüfen Sieitte, ob diese grundlegende Sicherheitsanforderung erfüllt ist; im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schaden nicht verantwortlich gemacht werden.
• Vor Anschluss des Gerätes kontrollierten Sieitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
• Vergewissern Sie sich, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalleziehen Sieitte einen Fachmann zu Rate.
• Dieses Gerätarf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden. Jede andere Verwendung (zum Beispiel zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.
• Der Hersteller haftet nicht für eventuelle, durch

unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Die Verwendung eines jeder Elektrogerätes setzt die Einhaltung einiger wichtiger Grundregeln voraus, insbesondere folgender:

• Berühren Sie das Gerät nicht mit feuchten Händen.

• Benutzen Sie das Gerät nicht barfuß.
• Vermeiden Sie den Einsatz von Verländerungen.
• Ziehen Sie den Stecker nicht am Versorgungskabel oder gar an dem Gerät selbst aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.).

• Lassen Sie das Gerät nicht ohne Beaufsichtigung von Kindern oder unbefugten Personen benutzen.

• Vor jeder Reinigung- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Betätigten des Hauptschalters der Hausanlage stromlos zu machen.

• Sollte das Glas Ihres Glaskeramik-Kochfeldes springen, ist das Gerät sofort vom Stromnetz trennen. Wenden Sie sich zwecks eventueller Reparaturen ausschließlich an eine anerkannte Kundendienstelle und verlangen Sie den Einsatz von Originalersatzteilen. Die Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen.
• Soll das Gerät nicht mehr verwendet werden, empfehlen wir,这点es durch Durchschnittene des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteile zu vernachten, die vor allem für Kinder, welche das unbrauchbare Gerät zum Spielena benutzen können, eine Gefahr darstellen.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen mechanische Schocks beständig. Dennoch kann es durch Stöbe bzw. Aufprall von spitzen Gegenständen zerbrechen. Nehmen Sie das Gerät in thisem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienstelle.
  -itte berücksichtigten Sie,dass die Kochzonen noch fur mindestens 30 Minuten nach Ausschalten heiB bleiben; achten Sie deshalb daraufuf, dass nichts unbeabsichtigt auf diesen heiBen Flachen abgeegt bzw. abgestellt wird.
• Schalten Sie die Kochstellen nicht ein, wenn Alufolie oder Gegenstände aus Plastik auf dem Kochfeld liegen sollenten.
  Stützen Sie sich nicht auf heiße Kochzonen.
• Sollten Sie keinere Elektrogeräte in der Höhe des Kochfeldes benutzen, achen Sieitte darauf, dass deren Kabel keine halten Oberflächen berühren.
• Stellen Sie Stieltöpfe und Pfaffen immer so auf die Kochstelle, dass ihre Griffe zur Mitte des Kochfeldes hin zeigen, so verhindern Sie ein unbeabsichtigtes Umstoßen derselben.
  ZUR BEACHTUNG: Schauen Sie nicht zu intensiv

Erste Inbetriebnahme: Der auf die Dichtungen aufgetragene laerekogeschalttepehnhagelerKcbzdnier,ssoeit Wir empfehlen Ihnen, die vvor Einsatz des Gerates miverhandarkommlichen Reinigungsmittel (einer nicht scheuernden Poliercreme) zu entfern. Wahrend der ersten Betriebsstunden konnte der Geruch verbrannten Gummis wahrzunehmen sein. Dies wird sich nach kurzer Zeit geben.

Die nachstehend aufgeführten Anweisungen sind an den Fachinstallateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Vor jeder Reinigung und Pflege muss das Kochfeld vom Stromnetz getrennt werden.

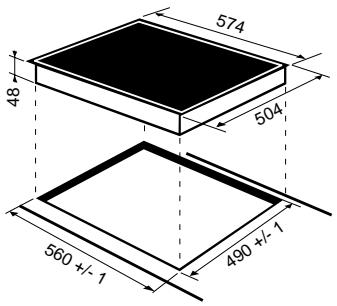

Installation

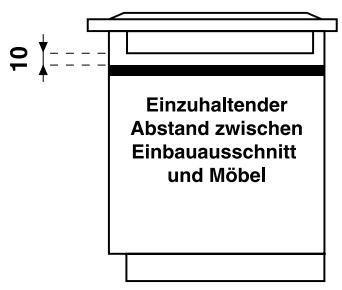

• Das Kochfeld wird auf einem Unterschrank angebracht, an dem nur in der Arbeitsplatte ein entsprechender Ausschnitt vorzunehmen ist.
• Das Material der Arbeitsplatte muss einer Temperaturbelastung von 100^ standhalten.
• Das Kochfeld muss in einem Abstand von mindestens 40mm von der dahinter liegenden Wand bzw. jeder anderen vertikalen Fläche angebrachte werden, um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden.
• Soll die Kochmulde über einem Backofen installiert werden, muss Letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestellt sein.
  Die Kochmulde sollte nicht über einem Geschirrspüler angebracht werden. Ist dies jedoch nicht zu vermeiden, so ist zur Abdichtung ein Trenn-element zwischen den beiden Geräten einzufügen.

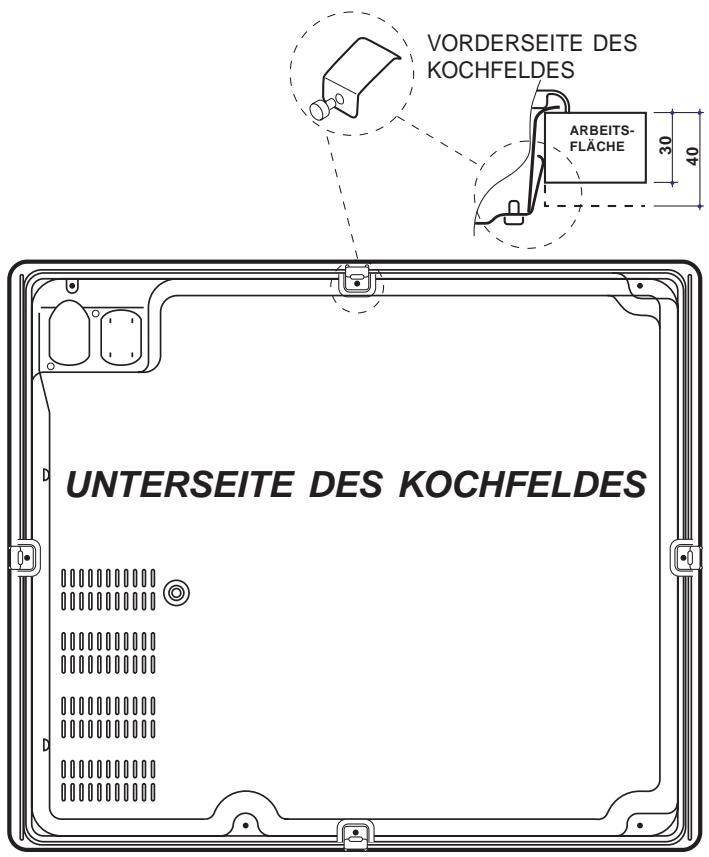

Befestigung

Sehr wichtig: Das Glaskeramik-Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Befestigungsklammern werden mittels Schrauben angebracht (siehe Schema).

These Schrauben mussen jederzeit zugänglich sein.

Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes in den Ausschnitt der Arbeitsplatte, damit es vorschrittsmäßig auf der gesamten Auflagefläche aufstützt.

MONTAGE DER KLAMMERN AN DER UTERSEITE

Stromanschluss

• Die elektrische Sicherheit these Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muss überprüft werden, im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
• Vor Anschluss des Gerätes kontrollierten Sieitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
• Vergewissern Sie sich davon, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalleziehen Sieitte einen Fachmann zu Rate.

Bei jeder Wartungs- oder Reinigungsmaßnahme ist das Gerät vom Stromnetz zu trennen.

Der Anschluss des Kochfeldes an das Stromnetz muss mittels eines Anschlussgehauses vorgenommen werden: soll das Gerät direkt an das Stromnetz angeschlossen werden, ist zwischen Stromnetz und Gerät einleitung zugänglicher, allpoliger Schalter mit einer Kontaktweite von mindestens 3 mm zwischenzuschalten.

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Dühte
230V 1+N ~ 50 Hz	N L	: geh/grün; N: die 2 blauen Dühte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V - 2+N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Trennen Sie die Drähte und schließen Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Dühte
400V - 2+N ~ 50 Hz	N L1 L2	=: gelb/grün; N: die 2 blauen Dühte zusammen L1: schwarz L2: braun
230V 3 ~ 50Hz
400V - 2+2N ~ 50 Hz	N1 N2 L1 L2	=: gelb/grün; N1: blau N2: blau L1: schwarz L2: braun

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V3-N~50Hz

dann verfahren Sie wie folgt:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines higheren Wertes, geeigneter Maße (Kabelquerschnitt: 2,5 m).
2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an und öffnen Sie es (siehe Abbildung Klemmengehäuse).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anleitung an nachfolgende Tabelle und Zeichnungen.

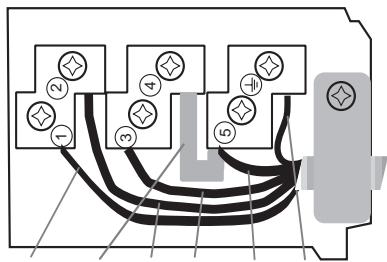

4. Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schreiben Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss					Klemmengehäuse
400V 3-N ~ 150 Hz	1 L1	2 L2	3 L3	4 N	5	Dreiphasenanschluss 400

1. Befestigen Sie das Versorgungskabel in der entsprechenden Kabelklemme und schließen Sie den Deckel.

Phase Brücke Phase Phase Nullleiter Erdleiter

Dreiphasenanschluss 400

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.89 (Niederspannung) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.93 (Niederspannung) und

nachfolgenden Änderungen; 2002/96/EC

Wichtiger Hinweis: Wir das Kochfeld über einem Einbaubackofen installiert, müssen die Elektroanschlüsse (der des Kochfeldes und der des Backofens) getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu können.

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektround Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-

Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Beschreibung der Kochzonen

KOCHFELDER	TM 6321		TM 6220		TM 6130
Kochzonen	Leistung (in W)	Durch-messer (in mm)	Leistung (in W)	Durch-messer (in mm)	Leistung (in W)	Durch-messer (in mm)
Hinten rechts	R 1400	180	R 1400	180	R 1400	180
Vorne rechts	H 1800	200	H 1800	200	R 1800	200
Hinten links	H 1050/2500	230	H 2500	230	H 2500	230
Vorne links	R 1200	165	R 1200	165	R 1200	165
Gesamtleistung	6900		6900		6900
	H = Halogen-Kochzone, R = einfache Strahlerkochzone, RO = ovale Strahlerkochzone

KOCHFELDER	TM 6040		TM 6120		TM 6230
Kochzonen	Leistung (in W)	Durch-messer (in mm)	Leistung (in W)	Durch-messer (in mm)	Leistung (in W)	Durch-messer (in mm)
Hinten rechts	R 1400	180	R 1400	165	R 1400	180
Vorne rechts	R 1800	200			R 1800	200
Hinten links	H 2500	230	H 2500	230	H 1050/2500	230
Vorne links	R 600	120			R 1200	165
Mitte			RO 600/1600/2400	190x275
Gesamtleistung	6300		6300		6900
	H = Halogen-Kochzone, R = einfache Strahlerkochzone, RO = ovale Strahlerkochzone

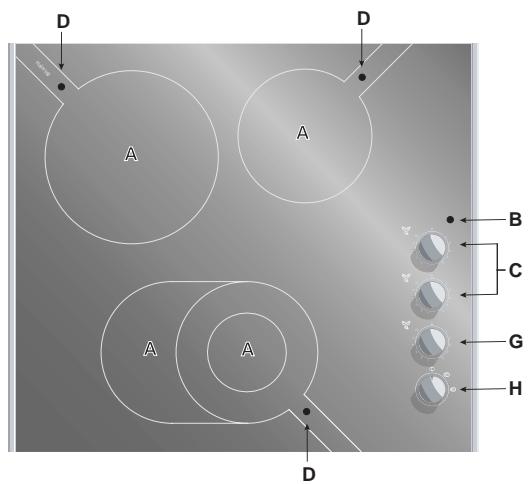

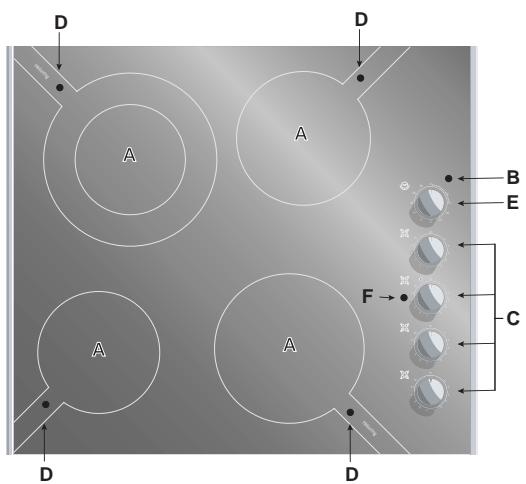

Geräteansicht

A Kochzonen
B Betriebskontrolleuchte
C Schaltknöpfe
D Restwärmeaneigen
E Kurzzeitwecker

F Betriebsanzeigeleuchte der erweiterten Kochzonenfläche (konzentrisch oder oval): befindlich geben einer jeder erweiterbaren Kochzone
G Schaltknopf für die ovale Kochzone
H Schaltknopf zur Erweiterung der ovalen Kochzone

Beschreibung der Heizelemente

Bei den Strahlerelementen handelt es sich um

kreisförmige Heizwiderstände, die nach Einschalten in weniger Sekunden glühend werden.

Die Kombi/Halogenstrahler, mit der die Kochmulde ausgestattet ist, bestehen aus 2 Halogenlampen und einem

kreisfornigen Heizwiderstand. Dank dieser Kombination

wird eine äußert optimale Wärmeverteilung auf der gesamten Kochzone gewährleistet, die Vorteile der Halogenlampen bleiben unveränderlich erhalten.

Haupteigenschaft der Halogenlampen ist die gleichzeitige

Ausstrahlung einer große Licht- und Wärmemenge, und

dies bedeutet:

• schnelles Aufheizen, wie das eines Gasbrenners
• und genau so rasches Abschalten.
  Ihr Einsatz ist außerst einfach, so wie der der anderen Heizelemente. Beachten Sie hierzu die Tabelle.

Pos	Einstellungen der Kochzonen
0	Ausgeschaltet
1	Schmelzen von Butter, Schokolade
2	Zum Erhitzen von Flüssigkeiten
3
4	Für Cremes und Soßen
5
6	Suppenfleisch, Kalbsragout, Süßspeisen
7
8	Nudeln, Reis
9
10	Koteletts, Fisch, Omeletts
11
12	Fritieren

Schaltknöpfle

Jede Kochzone ist mit einem entsprechenden chaltknopf ausgestattet, der eine stufenlose

Einstellung der Temperatur von min.1 - max.12 gewährleistet. Zur korrekten Einstellung ziehen Sieitte die Tabelle 1 zu Rate.

Betriebsweise der erweiterbaren ovalen Kochzonen (soweit das Kochfeld mit erweiterbaren ovalen Kochzonen ausgerüstet ist; siehe vorhergehende Seite)

1. gewünschte Leistung mittels des Schaltknopfes "G" einstehen;
2. den Schaltknopf "H" auf folgende Symbole drehen:

Ifnennur die interne kline Kochzone ferschaltet werden soll.

If, when die runde Kochzone eingeschaltet, then soll.

wenn die gesamte ovale Kochzone schaltet werden soll.

Betriebskontrolleuche (B)

Thesee zeigt an, ob eine oder mehrere Zonen eingeschaltet sind.

Restwärme-Kontrolleuche (D)

Die auch bei ausgeschalteter Kochzone anziegt, daß eine oder mehrere Kochzonen noch eine Temperatur von mehr als 60^ aufweisen. Einige Modelle sind mit 4 Restwärme-Kontrolleuchten bestückt, eine pro Kochzone.

Praktische Ratschlage zum Einsatz des Gerätes

Sie können Ihr Kochfeld optimal nutzen, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen eine grundlegende Regeln beachten.

• Verwenden Sie Kochgeschirr mit flachem Boden, um sicherzustellen, dass dieser ganz auf der Heizfläche aufliegt.

• Benutzen Sie stets Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, so dass die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die außerst hohe Hitzekonzentration der Gasbrenner * 娴 nte die Topfböden leicht verformen. Demnach * 哪 nen bei Verwendung desselben Geschirrs auf Glaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise wurde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben können.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen mechanische Schocks beständig. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in thism Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienstelle.

Halten Sie das Kochfeld stets sauber. Stellen Sie vor der Reinigung sicher, dass die Kochzonen ausgescheltet und erkaltet sind.

Edelstahlrahmen

Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für längerere Zeit darauf stehenbleiben. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspulen und abzutrocknen. Wir versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

Reinigung und Pflege des Kochfeldes

Die als Heizfläche eingesetzte Glaskeramikplatte ist vollkommen glatt und porenfrei; sie ist sowohl gegen Temperaturschocks als auch gegen Mechanische

Schocks beständig. Damit ihre ursprünglichen Eigenschaften erhalten bleiben, empfehlen wir folgende Pflege:

• Zur tätiglichen Pflege genugts, die Platte mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
• Bei entsprechenden starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist die Platte mit Wasser abzuspulen und sorgfältig abzutrocknen.
• Starke Verschmutzungen setzen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem -für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle - und einer einfahren Spüllauge erzielen.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche, falls Speisen überkochen. Es empfehlts sich, die Platte erst zu reinigen, wenn sie abgekühlt ist.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Reinigungsmittelrückstände konnten sichathamlich bei der nachsten Benutzung des Kochfeldes festsetzen.

Wichtige Empfehlungen

Die Verwendung von Scheuermitteln sowie scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, welche die Oberfläche des Kochfeldes dauerhaft beschädigen wurden, ist absolut zu vermeiden.
- Halten Sie sãmtliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Sollten derartige Materialien dennoch auf dem Kochfeld geschmolzen sein, müssen sie sofort mit einem Schaber (Klingenschaber) von der noch bereits Kochzone halten.
- Das Kochfeld ist ausschließlich zum Kochen zu verwenden. Auch wenn das Gerät nicht benutzt wird, dürfen keine Gegenstände darauf abgelegt werden. Verwenden Sie das Kochfeld also nicht als Ablage (z.B. für Besteck, Töpfe, Kuchentücher usw.) und auch nicht als Unterlage zum Schneiden.
- Aluverpackungen, Klarsichtfolie oder Behältnisse aus Plastik dürfen niemals auf die bereits oder auch nur noch lauwarmen Oberflächen gelegt bzw. gestellt werden.
- Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
- Legen Sie keine Metallgegenstände, wie Messer, Gabeln, Löffel, Deckel usw. auf das Kochfeld:
- Wärmen Sie Dosengerichte niemals in der noch geschlossenen Dose auf: sie können explodieren.
