GEBRUIKSAANWIJZING CBN 3857 LIEBHERR

Koel-vriescombinatie

Istruzione d'uso

Wij feliciteren u met uw nieuwe apparaat. Door uw aankoop heeft u gekozen voor alle Voordelen van de modernste koudetechniek, die u een hoogwaardige kwaliteit, een lange levensduur en een hove bedrijfszekerheid garandeert. Deuitvoering van uw apparaat biedt u elke dag opnieuw optimaal bedieningscomfort. Met dit apparaat, gefabricieerd met milieuvriendelijkte technieken en recyclebare materialen, leveren u en wij gezamenlijk een actieve bijdrage aan het behoud van ons milieu. Lees, om alle Voordelen van uw nächste apparaat te leren kennen, a.u.b. de informatie in deze gebruiksaanwijzing aandachtig door.

Wij wensen u veel plezier met uw nieuwe apparaat.

Aanwijzing m.b.t. afdanken

De verpakking bestaat UIT recyclebaar materiaal.

• golfkarton / karton
  -GeVormde delen van geschuimd polystyreen
• folies van polyetheen
• spanbanden van polypropeen
• Gelieve het verpakkingsmaterialaal waar een openbare inzamelplaats te brengen.
• Het afgedankte apparaat Niet met het grof vuil afvoeren!

Het afgedankte apparaat:

bevat nog waardevolle materialen en moet gescheiden van het ongesorteerde afval worden afgevoerd.

• Afgedankte apparaten onmiddelijk onbruikbaar make, stekker uit het stopcontact trekken en aansluitkabel doorknippen.
• Verwijder eenevt. snap-ofrendelslot, zodat spelende kinderen zich nichtzfeln kunnen opsluiten -ze stikken.
• Let erop dat het koelmiddelcircuit van het afgedankte apparaat voor afhaling of afgithe bij de door de gemeenten ingerichte depots Niet beschadigd worden. Op deze wijze is gewaarborgd dat het koelmiddel in het circuit of olie Niet ongecontroleerd ontsnapt.

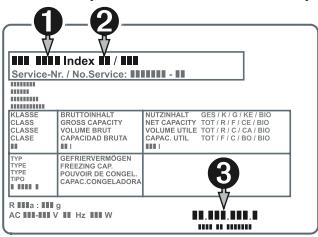

• Nadere informatatie over het gebruikte koelmiddel vindt u op het typeplaatje. De warmte-isolatiestof is PU met pentaan.
• Informatie over ophaaldata of inzamelpunten is bij deplaatselijke stadsreiniging of bij de gemeente verkrijgbaar.

Inhoud. pag.

Opstellen, aansluiten

Tips voor energiebesparing

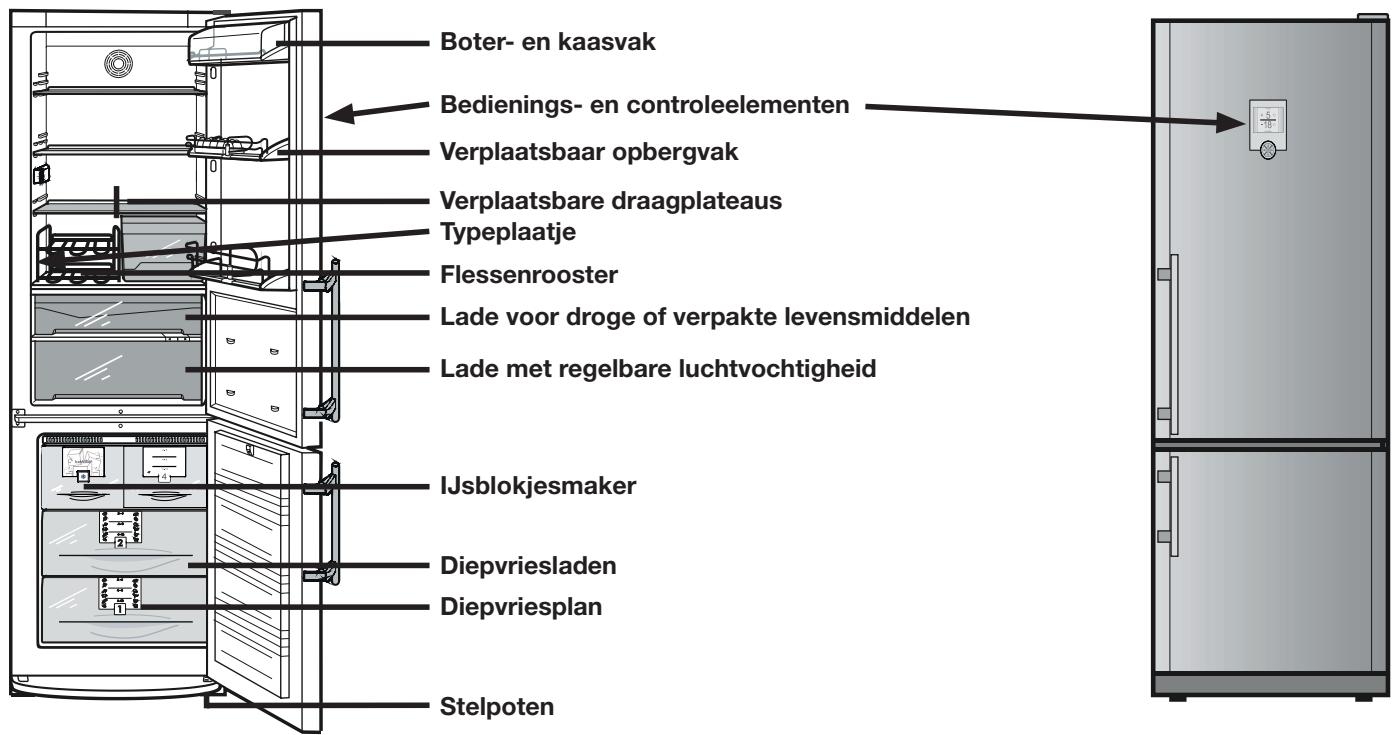

Bedienings- en controleelementen

Apparaat in- en uitschakelen 46

Bediening van de elektronica. 47-52

Aanwijzingen voor het invriezen en bewaren 52

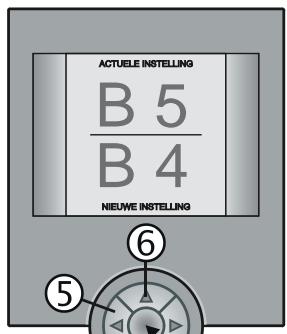

BioFresh-gedeelte 53

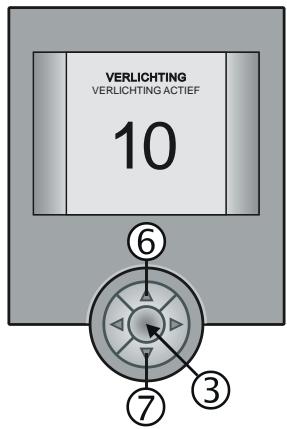

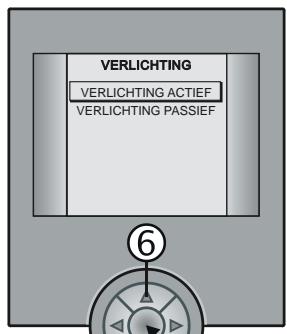

Uitvoering, binnerverlichting 53

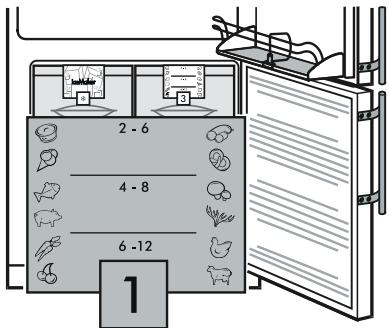

Diepvriesplan, koudeaccu's 54

Ontdooien, reinigen, buiten werkig stellen 54

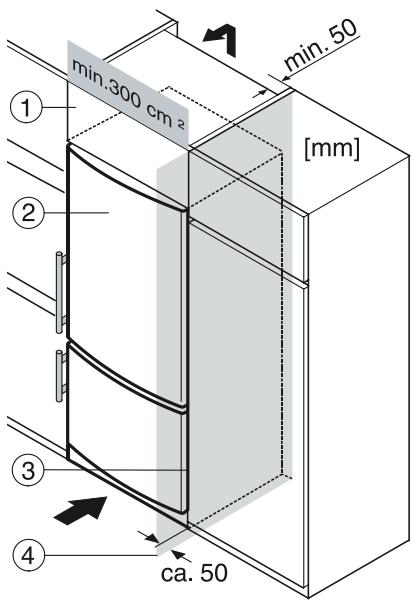

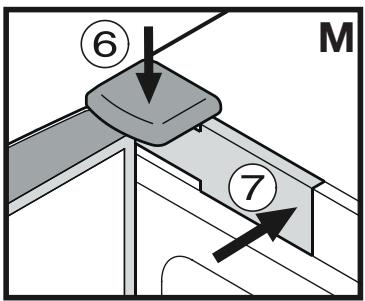

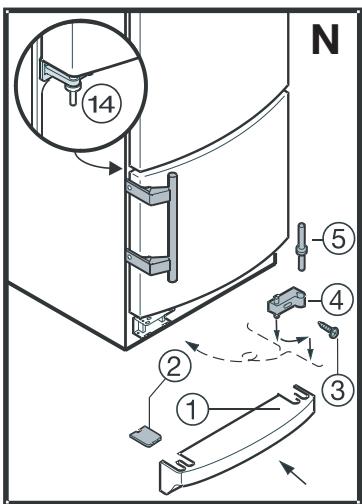

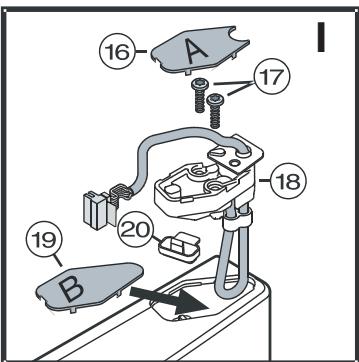

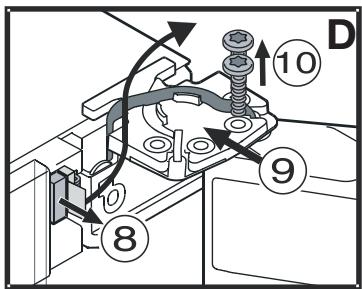

Storingen, inbouw in het keukenblok 55

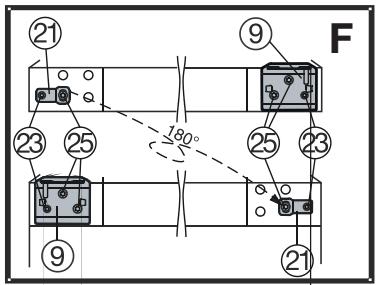

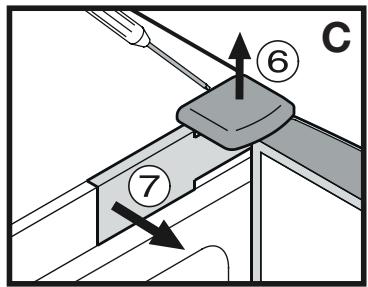

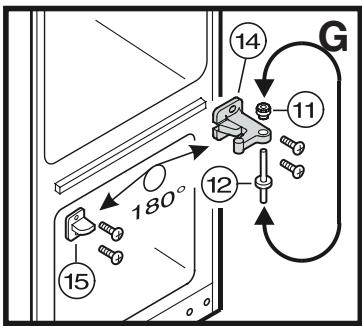

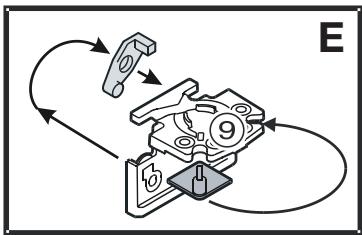

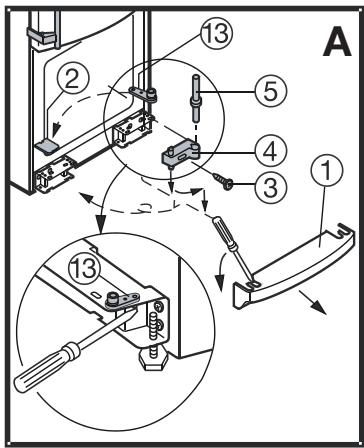

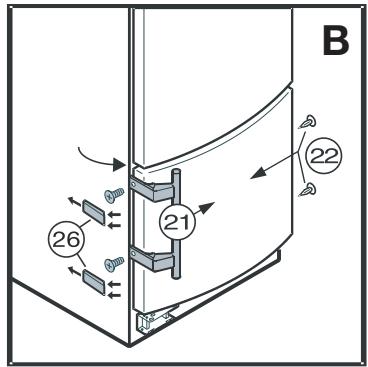

Draairichting deur veranderen 55-56

Veiligheidsinstructies en waarschuwingen

• Voorkom blessures en beschadigingen: pak het apparaat.altijd met twee personnes uit en stel het samen op.
• Neem bij beschadiging van het apparatusat onmiddelijk - nog voór het aansluiten - contact op met de leverancier.
• Stel het apparaat volgens de aanwijzingen in deze gebruiks-aanwijzing op en houd u aan de aansluitvoorschriften om zeker te zichn van een goede werkung.
• Koppel het apparaat bij storingen los van de netspanning: trek de stekker uit het stopcontact of draai de zekering in de meterkast eruit.
• Trek de stekker Niet aan het netsnoeruit het stopcontact maar pak de stekker vast.
• Laat reparations en ingren aan het apparaat uitsluitend door de technische Dienst of een installmenteur uitvoeren, aangezien anders grote gezaren voor uzelf en anderen kuren ontstaan. Hetzelfde geldt voor het verrangen van het netsnoer.
• Gebruik in het apparaat nooit open vuur of ontstekingsbronnen. Let er.daarom tijdens het vervoeren en reinigen van het apparaat goed op dat het koelmiddelcircuit Niet worden beschadigd.Mocht het koelmiddelcircuit desondanks beschadigd raken, houd het apparaat dan uit de buurt van open vuur.Zorg voor goede ventilatie in het vertrek.
• Ga nooit op de sokkel, laden, deur enz. staan of leunen om ergens bij te konnen.
• Dit apparaat is Niet bedoeld voor Personen (ook kinderen) met fysieke, sensorische of mentale gebreken of Personen, die Niet over voldoende ervaring en kennis beschikken, tenzij bij door een persoon, die voor hun verilgheid verantwoordelijk is, in het gebruik van het apparaat worden onderwezen of die aanvankelijktoezicht uitoefent. Kinderen mogen Niet zonder toezichtchterblijven om tevoorkomen datzem het apparaat spelen.
• Voorkom voortdurend huidcontact met koude oppervlakken of te koelen/te bevriezen levensmiddelen want dat kan een pijnlijk of dof gevoel en bevriezing veroorzaken. Bij langdurig huidcontact veiligheidsmaatregelen treffen, bijv.handschoenen dragen.
• Eet consumptiejs, met name waterijssjes of ijsblokjes, nicht direct op nadat u het uit het apparaat genomen hebt. Extreem lage temperaturen können blaren aan uw handen of in uw mond veroorzaken.
• Consumere geen levensmiddelen die al over de verbruiksdatum heb een zo in te lang in het apparaat liggen aangezien u hierdoor een voedselvergiftiging kunt oplopen.
• Het apparaat is bedoeld voor het koelen, invriezen en bewaren van levensmiddelen evenals het makes van ijs. Het apparaat werk ontworpen voor huishoudelijk gebruik. Bij professioneel gebruik (in de horeca, detailhandel enz.)要去en de op de betreffende bedrijfstak van toepassing zijnde voorschriften worden opgevolgd.
• Bewaar geen explosieve stoffen of spuitbussen met brandbare drijfgassen (bijv. butaan, propaan, pentaan) in het apparaat. Eventueel vrijkomend gaskandoor de elektrische componenten ontstoken worden. U herkent dergelijkke spuitbussen aan de erop gedrukte inhoudsvermeling of aan een vlamsymbol.
• Geen elektrische apparaten binnen het apparaat gebruiken.

Deze gebruiksaanwijzing is voor verschidene modellen geldig, afwijkingen zijn waarom möglichk.

Bewaar deze gebruiksaanwijzing zorgvuldig en geef hem indien nodig aan de volgende eigenaar door.

Alaarcelanghetmodelen deuitvoeringkan het appa
raat met een extra aansluiting voor een later in te bouwen
Net@Home-moduleuitgerustzijn.
De modules krijgtu viauw dealer.

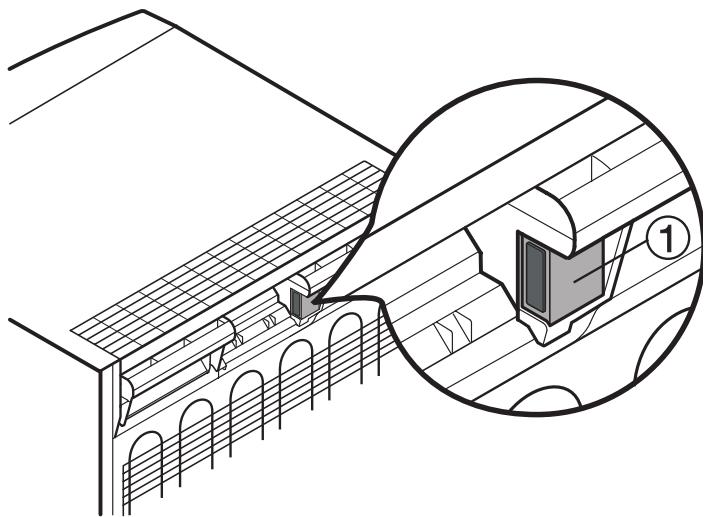

Of uw apparaat met een overeenkomstige aansluiting ① uitgerust is, ziet u aan dechterkant van het apparaat boven:

TeleSafe-Modul

Met de TeleSafe-modulekest u in geval van storing terstond inlichtingen omtrent de storing inwinnen.

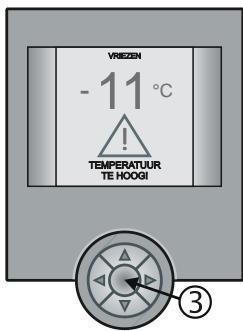

Bij temperatuuralarm, stroomonderbreking of een andere foutindicatie (F1 tot F5) worden de foutstatus rechtstreeks maar het alarmcontact doorgestuurd.

Het alarmcontact kan op de volgende decoders worden aangesloten:

• telefooinstallations met overeenkomstige signaalingang,
• een interne alarminstallatie / gebouwbeheerstechniek,
• een automatisch telefoonkiezer en -omroepinstallatie. Bij een apparatuuralarm worden het ingestelde nummer opgebeld en een in het geheugen opgeslagen mededeling afgespeeld.

Hausbus-Modul

Met de Hausbus-Modul-Slave kut u uw apparaat in een bestaand huissystem (EHS Powerline) integregeren. Met een bijbehorend bedieningstoestel kut u

• alle functies van het apparaat op afstand bedieren of
• de status van het apparaat weergeven, bijv. waarschuwing wegens geopende deur of de actuèle koel-/vriestemperaatuur, of
• het Liebherr HomeDialogSystem opbouwen.

Daar bij kan een in de kelder staande vrieskast via het display door de in de keuken staande koel-vriescombinatie worden gestuurd (temperatuur instellen, SuperFrost of DuraFrost schakelen). Opdezelfde wijze+kunnen alle aanwijfsfunctionies (temperatuur, deuralarm, stroomonderbreking) worden opgeroepen.

Met de Hausbus-Modul-Master=kunt u via het display van uw koel-vriescombinatie een externe vriesapparaat aansturen, vooropgesteld dat er een Hausbus-Modul-Master in de koelvriescombinatie en een Hausbus-Modul-Slave in het externe vriesapparaat is ingebouwd.

Met behulp van het zo ontstane HomeDialogSystem kutu

• het externe apparaat bewaken,

• foutmeldingen zoals bijvoorbeeld een Niet gesloten deur of een stroomonderbreking lately weergeven,

• alle functies van het externe apparaat via het display bedieren.

Meer informatatie daartoe vindt u op internet onder www.liebherr.com

Opstellen

• Plaats het apparaat bij voorkeur Niet in direct zonlicht, naast het fornuis, een radiator enz.
• De ondergrond要去vlak en waterpas zich. Staat het apparaat Niet stabiel, verdraai dan met de bijgeleverde sleutel een ofeer stelpoten.
• Dek de ventilatieopeningen nooit af. Zorg algijd voor een goede luchttoevoer en -afvoer!
• Plaats geen apparaten die warmte afgeven op het apparaat, bijv. magnetron, broodrooster enz.
• De plaatsingsruimte van uw apparaat要去 volgens de norm EN 378 pro 8g koelmiddelmassa R 600a 1 kubieke m bezitten zodate er in geval van een lekkage in het koelmiddelcircuit geen ontvlambare gas-lucht-mengeling in de plaatsingsruimte van het apparaat kan ontstaan. Informatie over de hoeveelheid koelmiddel vindt u op het typeplaatje aan de binnenkant van het apparaat.

Klimaatklasse

Het apparaat is ontworpen voor een bepaalde klimaatklassed.w.z. een maximale temperatuur waarboven het apparaat Niet gebruikt mag worden. U vindt de klimaatklasse van het apparaat op het typeplaatje.

Klimaatklasse Omgevingstemperatuur

SN	+10 °C tot +32 °C
N	+16 °C tot +32 °C
ST	+18 °C tot +38 °C
T	+18 °C tot +43 °C

Aansluten

De stroom (wisselstroom) en spanning op de opstelplaats moeten overeenkomen met de gegevens op het typeplaatje. Het typeplaatje bevindt zich aan de linker binnenkant. Het stopcontact要去 d.m.v. een zekering van 10 A of zwaarde beveiligd�, buiten de achterzijde van het apparaat liggen en goed toegankelijk�.

Het apparaat alleen via een correct geinstallerd randaardestopcontact aansluiten.

Tips voor energiebesparing

• Laat de deur nooit onnodig lang open staan.
• Laat warme gerechten eerst tot kamertemperatuur afkoelen voordat u ze in het apparaatplaatst.

Afmetingen (mm)

① Temperatuurdisplay Koelgedeelte
② Temperatuurdisplay Vriesgedeelte
③ "OK"-toets
④ 1 ⑤ 6 ⑦

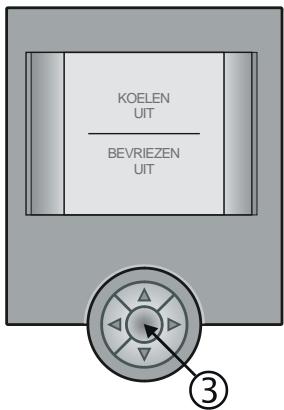

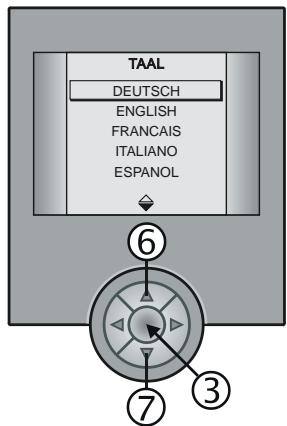

Apparaat inschakelen

Wij adviseren u om het apparaat te reinigen voordatu het in gebruik neemt (zie verder onder "Reinigen").

Stekker in het stopcontact steken - het apparaat is ingeschakeld.

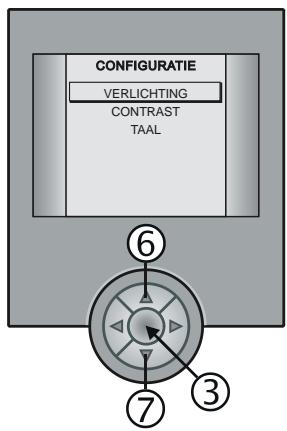

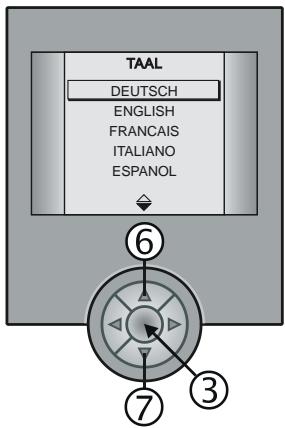

- Op het display verschijnt de taalselectie.
- Met toets ⑦ de cursoraarbeneden, mettoets ⑥ naarbovenbewegen.
- De gewenste taal kiezen en met toets ③ = "OK" bevestigen.

Het apparaat wordt in uitgeschakelde toestand geleverd. Schakel het apparaat als volgt in:

• Druk op toets ③ voor het hoofdmenu.
• Druk opnieuw op toets ③ voor het menu KOELEN.
• Druk waar op toets ③ voor "AAN".
• Koel- en vriesgedeelte�n nu ingeschakeld.

Het apparaat bevindt zich nu in normalaal bedrijf.

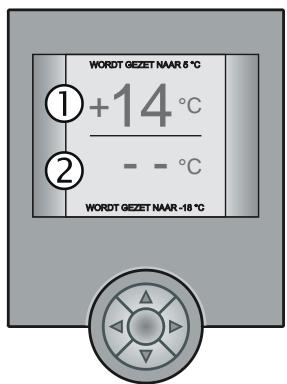

Het temperatuurdisplay ① toont de in het koelgedeelte heersende temperaatur.

Het temperatuurdisplay ② (vriesgedeelte) toont twee strepen (- -). Pas wanneer in het vriesgedeelte een temperatuur van 0^ oflager heerst, worden waarde aangegeven. Dit komt dan overeen met de in het vriesgedeelte heersende temperatuur.

Boven resp. onder de temperatuur-displays staat de ingestelde temperatuur. Deze bedraagt +5^ (koelgedeelte) en -18^ (vriesgedeelte).

Het apparaat koelt nu, totdat deze temperaturen in het koelgedeelte resp. in het vriesgedeelte bereikt zaarend.

Bediening van de elektronica

Op het display worden nu de temperatuur van koelgedeelte en vriesgedeelte aangegeven. Door het indrukken van een willekeurige toets kan op het hoofdmenu worden omgeschakeld.

Het hoofdmenu bevat de volgende punten:

KOELEN

Instellingen voor het koelgedeelte.

VRIEZEN

Instellingen voor het vriesgedeelte.

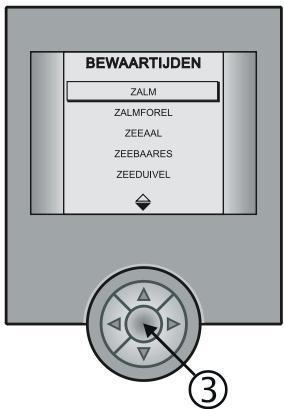

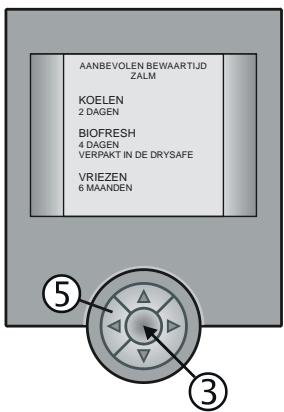

BEWAARTIJDEN

Opvragen van bewaartijden voor verzschillende levensmiddelen.

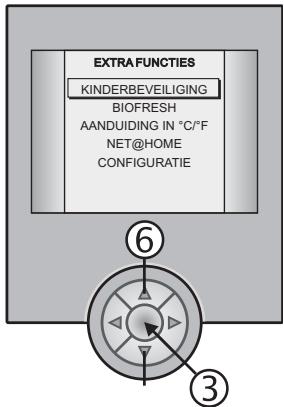

EXTRA FUNCTIONS

Veiligheids- en display-installingen.

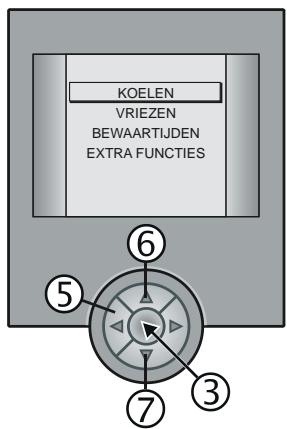

Hoofdmenu activeren:

Eén van de toetsen indrukken.

Met de toetsen ⑥ of ⑦ kan eén van demenupunten worden gekozen:

Opmerking: Door het indrukken van de toets ⑤ kan het normale temperatuurdisplay worden opgeroepen. Als er binnen 10 seconden geen toets ingedrukt worden, schakelt de elektronica automatisch terug.

Menupunt KOELEN in het hoofdmenu

Het HOOFDMENU activeren. De cursor op KOELEN zetten.

Toets ③ indrukken - op het display versuschijnt het menu voor KOELEN dat de volgende punten bevat.

TEMPERATUUR

Ingestelde temperatuur in het koelgedeelte.

SUPERCOOL

SuperCool activeren.

VAKANTIESCHAKELING

Vakantieschakeling activeren.

AAN / UIT

Koelgedeelte uit- en inschaken.

Met de toetsen ⑥ of ⑦ kan een van deze punten worden gekozen.

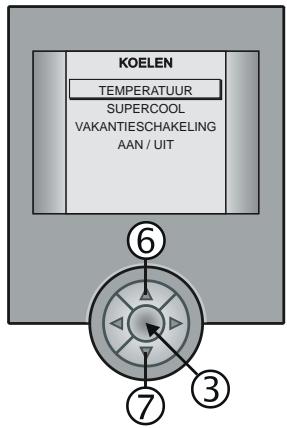

TEMPERATUUR

Temperatuur in het koelgedeelte veranderen

De cursor op TEMPERATUUR zieten. Toets ③ indrukken.

Nu verschijnt een informatietekst m.b.t. de aanbevolen temperatuur in het koelgedeelte.

Daarna is op het display bovenaan de actuèle temperatuur en onderaan degewenste temperatuur te zien.

Mettoets ⑦ de temperatuur verlagen kouder, mettoets ⑥ de temperatuur verhogen = warmer (bjv. +8^)

Met toets ③ de neue instelling overnemen of met toets ⑤ de procedure zonder neue instelling afbreken. Wanner de instelling na ca. 10 seconden nicht bevestigd worden, schakelt de elektronica automatisch op het temperatuurdisplay terug zonder uw instelling over te nemen.

Wordt deinstalling overgenomen, dan wordt de temperatuur in het koelgedeelte nu op +8^ ingesteld. Als de procedure afgebrozen worden, schakelt de elektronica op het menu KOELEN terug.

SUPERCOOL

Met SUPERCOOL heeft het koelgedeelte het hoogste koelvermogen. SUPERCOOL is aan te bevelen wanner er grote hoeveelheden levensmiddelen snel moeten worden gekoeld.

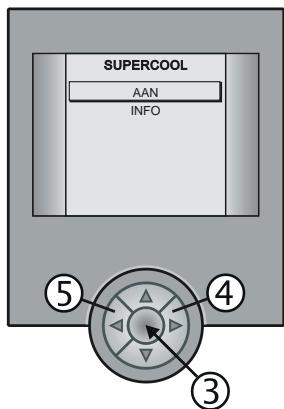

SUPERCOOL activeren

Het HOOFDMENU activeren. Het menu KOELEN activeren.

De cursor op SUPERCOOL zetten.
Toets ③ indrukken.

De cursor op INFO zetten. Toets ③ indrukken. De informatietekst op het display beschrijft, waartoe SuperCool dient.

De cursor op AAN zetten.

Toets ③ indrukken. SuperCool is actief.

SuperCool deactiveert zichzelf automatisch na 6 uu.

SUPERCOOL voortijdig deactiveren:

Het HOOFDMENU activeren.

Het menu KOELEN activeren.

Het menu SUPERCOOL activeren.

De cursor op UIT zetten.

Toets ③ indrukken. SuperCool is gedectiveerd.

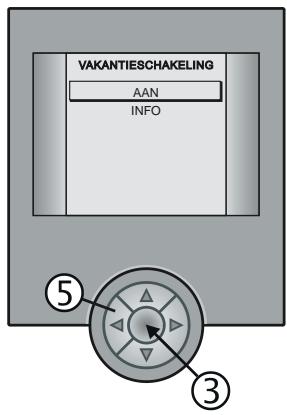

VAKANTIESCHAKELING

Bij langdurige afwezigheid kan het koelgedeelde door een eigen regelcircuit worden bestuurd. Nadat alle levensmiddelen eruit zich gehaald, kan devakantieschakeling worden geactiveerd. Door de constante temperatuur in het koelgedeelte worden geurvorming voorkomen, ook als de deur van het apparaat zich blijft.

Vakantieschakeling activeren

Het HOOFDMENU activeren.

Het menu KOELEN activeren.

De cursor op VAKANTIESCHAKELING zetten.

Toets ③ indrukken.

De cursor op INFO zetten. Toets ③ indrukken. De informatietekst op het display beschrijft, waartoe devakantieschakeling dient.

Opmerking m.b.t. informatieteksten: Lange informatieteksten zich op het display op verschidene paging's ondergebracht. Met toets ④ kan verdier, met toets ⑤ weir teruggebladerd worden.

Toets ⑤ indrukken totdat op het display waar AAN en INFO staat.

De cursor op AAN zetten.

Toets ③ indrukken.

Devakantieschakeling is actief.

Op het display boven, i.p.v. de actuèle temperatuur in het koelgedeelte, staat het woord VAKANTIESCHAKELING.

Vakantieschakeling deactiveren:

Het HOOFDMENU activeren.

Het menu KOELEN activeren.

Het menu VAKANTIESCHAKELING activeren.

De cursor op UIT zetten.

Toets ③ indrukken. Devakantieschakeling is gedectiveerd.

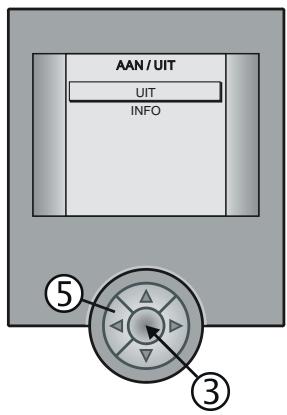

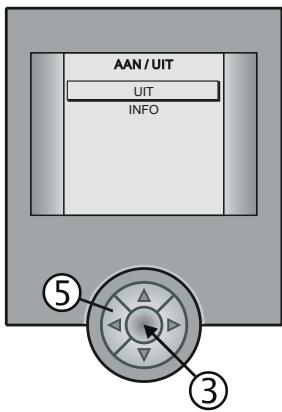

AAN / UIT

Koelgedeelte uit- en inschakelen

Het HOOFDMENU activeren. Het menu KOELEN activeren.

De cursor op AAN / UIT zetten.
Toets ③ indrukken.

De cursor op INFO zetten. Toets ③ indrukken. De informatietekst op het display beschrijft het in-/uitschakenen van het koelgedeelte.

Toets ⑤ indrukken totdat op het display weeer UIT en INFO staat.

De cursor op UIT zetten.

Toets ③ indrukken. Het koelgedeelte isuitgeschakeld.

Opmerking: Als het koelgedeelte een bepaaldeijd buiten werkig worden gezet,要去 na het verwijderen van alle levensmiddelen de vakantieschakeling worden geactiveerd.

Als het koelgedeelite uitgeschakeld worden, moet de koelruimte worden schoongemaaktende deur een spliet open blijven staan om geurvorming te voorkomen.

Koelgedeelte weein schakelen:

Het HOOFDMENU activeren.

Het menu KOELEN activeren.

Het menu AAN / UIT activeren.

De cursor op AAN zetten.

Toets ③ indrukken. Het koelgedeelte werkst weeer.

Mocht het vriesgedeelte op dit tijdstip uitgeschakeld geweest zich, dan worden het nu eveneens ingeschakeld.

Menupunt VRIEZEN in het hoofdmenu

Het HOOFDMENU activeren.

De cursor op VRIEZEN zetten.

Toets ③ indrukken - op het display versuschijnt het menu voor VRIEZEN dat de volgende punten bevat.

TEMPERATUUR

Ingestelde temperatuur in het vriesgedeelte.

SUPERFROST

SuperFrost activeren.

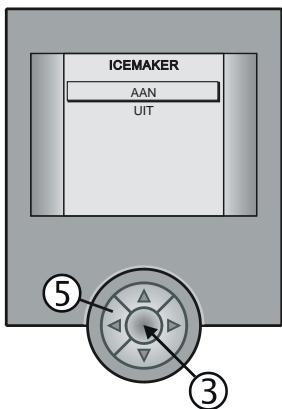

ICEMAKER

IJsblokjesmaker in- en uitschakelen.

AAN / UIT

Vriesgedeelte uit- en inschaken.

Met de toetsen ⑥ of ⑦ kan een van deze punten worden gekozen.

TEMPERATUUR

Temperatuur in het vriesgedeelte veranderen

Decursor op TEMPERATUUR zetten.
Toets ③ indrukken.

Nu verschijnt een informatietekst m.b.t. de aanbevolen temperatuur in het vriesgedeelte.

Daarna is op het display bovenaan de actuèle temperatuur en onderaan degewenste temperatuur te zien.

Met toets ⑥ de temperatuur verhogen = warmer, met toets ⑦ de temperatuur verlagen = kouder (bijv. -20^)

Met toets ③ de neue instelling overnemen of met toets ⑤ de procedure zonder neue instelling afbreken. Wanner de instelling na ca. 10 seconden nicht bevestigd worden, schakelt de elektronica automatisch op het temperatuurdisplay terug zonder uw instelling over te nemen.

Wordt deinstalling overgenomen, dan worden de temperatuur in het vriesgedeelte nu bijv. op -20^ ingesteld. Als de procedure afgeb broken worden, schakelt de elektronica op het menu VRIEZEN terug.

SUPERFROST

De verse levensmiddelen要去en zo snel möglichk door en door bevroren worden. Hiervoor kunt u de SuperFrost-functie gebruiken.

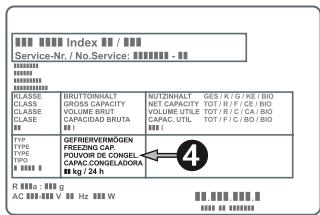

Op het typeplaatje (zie onder "Invriescapaciteit" 4) vindt u hoeveel kilo verse levensmiddelen u binnen 24研究成果.

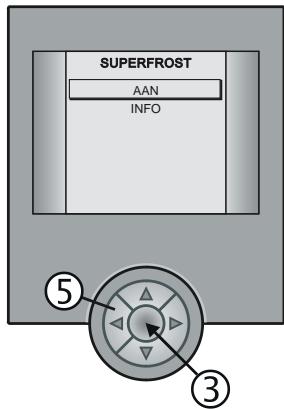

SuperFrost activeren

Het HOOFDMENU activeren.

Het menu VRIEZEN activeren.

De cursor op SUPERFROST zetten. Toets ③ indrukken.

De cursor op INFO zetten. Toets ③ indrukken. De informatietekst op het display beschrijft, waartoe SuperFrost dient.

Toets ⑥ indrukken totdat op het display weeer AAN en INFO staat.

De cursor op AAN zetten.

Toets ③ indrukken. SuperFrost is actief.

• Bij een geringe hoeveelheid in te vriezen levensmiddelen ca. 6aar voorvriezen - gewoonlijk is dit lang genoeg. Wacht bij de maximale hoeveelheid levensmiddelen, zie het typeplaatje onder "Invriescapaciteit", ca. 24aar.
• Daarna de verse levensmiddelen erin leggen.
• SuperFrost wordenautomatischuitgeschakeld,afhankelijk van de ingevroren hoeveelheid (variereend van 30 tot 65uur).

SuperFrost voortijdig deactiveren:

Het HOOFDMENU activeren.

Het menu VRIEZEN activeren.

Het menu SUPERFROST activeren.

De cursor op UIT zetten.

Toets ③ indrukken.

SuperFrost is gedeactiveerd.

• wonneer u reeds ingevroren diepvriesproducten in het apparaat legt;
• bij het invriezen van minder dan 2kg verse levensmiddelen per dag.

ICEMAKER

IJsblokjesmaker activeren

Het HOOFDMENU activeren. Het menu VRIEZEN activeren

Decursor op ICEMAKER zetten. Toets ③ indrukken.

De cursor op INFO zetten. Toets ③ indrukken. De informatietekst op het display beschrijft, waarop bij het gebruik van de ijsblokjesmaker要去 worden gelet.

!!Voordat de ijsblokjesmakeringeschakeldwordt, moet gegardeerd

zijn dat er water op het apparaat is aangesloten. Inlichtingen hierover staan in de apart bijgevoegde gebruiksaanwijzing voor de ijsblokjesmaker! Nadat het water aangesloten is, kan de ijsblokjesmaker worden geactiveerd.

Toets ⑤ indrukken totdat op het display waar AAN en INFO staat.

De cursor op AAN zetten. Toets ③ indrukken.

De ijsblokjesmaker is ingeschakeld. Op het display verschijnt het symbol dat erop wijst dat er ijsblokjes worden gemaatk.

Als de ijsblokjeslade vol is, worden dit door een neuew symbol op het display aangegeven.

IJsblokjesmaker uitschakelen:

Het HOOFDMENU activeren.

Het menu VRIEZEN activeren.

Het menu ICEMAKER activeren.

De cursor op UIT zetten.

Toets ③ indrukken. De ijsblokjesmaker is uitgeschakeld.

AAN / UIT

Vriesgedeelteuit- en inschakelen

ATTENTIE: Bij het uitschakelen van het vriesgedeelte worden tegelijkkertijd ook het koelgedeelteuitgeschakeld!

Het HOOFDMENU activeren.

Het menu VRIEZEN activeren.

De cursor op AAN / UIT zetten.
Toets ③ indrukken.

De cursor op INFO zetten. Toets ③ indrukken. De informatietekst op het display beschrijft het in-/uitschakelen van het vriesgedeelte.

Toets ⑤ indrukken totdat op het display waar UIT en INFO staat.

De cursor op UIT zetten.

Toets ③ indrukken. Het vriesgedeelte isuitgeschakeld.

Opmerking: Als het vriesgedeeltegereuime tijd buiten werkig worden gezet, dan moet de vriesruimte worden schoongemaakt en de deur een spleet open blijven staan om geurvorming te voorkomen.

Vriesgedelte weeR inschakelen:

Het HOOFDMENU activeren.

Het menu VRIEZEN activeren.

Het menu AAN / UIT activeren.

De cursor op AAN zetten.

Toets ③ indrukken. Het vriesgedeelte werkt weeer.

Menupunt BEWAARTIJDEN in het hoofdmenu

Het HOOFDMENU activeren.

De cursor op BEWAARTIJDEN zetten. Toets ③ indrukken.

Er worden een informatietekst m.b.t. de bewaartijden van levensmiddelen getoond. Door het indrukken van de toets ③ kan terstond op het menu voor bewaartijden worden omgeschakeld. Na ca. 30 seconden schakelt de elektronica automatisch om op dit menu.

Nu worden de namen van verschil-lende levensmiddelgroepen aangegeven.

Met de toetsen ⑥ of ⑦ kan een van deze punten worden gekozen (bijv. VIS).

Toets ③ indrukken.

Op het display verschijnt een babel met letters van A tot Z. Deze staan voor de beginletters van de gezochtete levensmiddelen.

Met de pijtjestoetsen kan de cursor in de tabel in alle richtingen worden bewogen.

De gewenste letter kiezen (bijv. "Z") en toets ③ indrukken.

Op het display verschijnt een lijst met levensmiddelbenamingen, de cursor staat op het eerste levensmiddel met de beginletter "Z" (bijv. ZALM).

Opmerking: Als er een letter worden gekozen, die als beginletter nicht in de lijst aanwezig is,Gaat de cursor maar de dichtst bijzijnde letter.

Toets ③ indrukken.

Op het display worden de aanbevolen bewaartijden voor ZALM aangegeven.

De bewaartijden hebben betrekking op de desbetreffende bewaarlocatie.

KOELEN BIOFRESH VRIEZEN

Door het indrukken van de toets ⑤ kan op de levensmiddelgroepen worden teruuggeschakeld en een zichuw groep worden gekozen. Door het indrukken van een andere toets worden aan het temperatuurdisplay teruuggeschakeld.

Menupunt EXTRA FUNCTIONS in het

hoofdmenu

Het HOOFDMENU activeren.

De cursor op EXTRA FUNCTIONS zetten.

Toets ③ indrukken - op het display versuschijnt het menu voor EXTRA FUNCTIONS dat de volgende punten bevat.

KINDERBEVEILIGING

Temperatuur in het BioFresh-gedeelte veranderen.

CONFIGURATIE

Installingen van het display.

Met de toetsen ⑥ of ⑦ kan een van deze punten worden gekozen.

KINDERBEVEILIGING

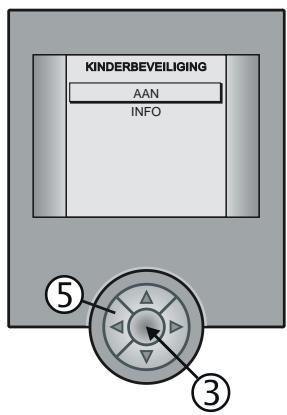

Kinderbeveiling activeren

De cursor op KINDERBEVEILIGING zetten.

Toets ③ indrukken.

De cursor op INFO zetten.

Toets ③ indrukken.

De informatietekst op het display beschrijft het doel van de kinderbeveiliging.

Toets ⑤ indrukken totdat op het display weeer AAN en INFO staat.

De cursor op AAN zetten.

Toets ③ indrukken.

De kinderbeveiliging is geactiveerd. Op het display verschijt het symbol voor KINDERBEVEILIGING AAN. Er kan niets worden ingesteld.

Als er een willekeurige toets ingedrukt worden, verschijnt een informatietekst die de eerste stap voor het deactiveren van de kinderbeveiliging beschrijft.

Kinderbeveiling deactiveren:

Toets ③ gedurende 3 seconden ingedrukt houden - het hoofd- menu worden geactiveerd.

Het menu EXTRA FUNCTIONS activeren.

Het menu KINDERBEVEILIGING activeren.

De cursor op UIT zetten.

Toets ③ indrukken.

De kinderbeveiliging is gedectiveerd.

BIOFRESH

In het BioFresh-gedeelte kutn u diverse verse levensmiddelen tot drie keer zo lang bewaren met een constante kwaliteit als bij tradionele koeling.

De automatisch geregelde bewaartemperatuur van constant net boven 0^ en de zich instellende luchtvochtigheid bieden optimale bewaaromstandigheden voor de verschillende levensmiddelen.

Temperatuur in het BioFresh-gedeelte veranderen

Het HOOFDMENU activeren.

Het menu EXTRA FUNCTIONS activeren.

De cursor op BIOFRESH zetten. Toets ③ indrukken.

De cursor op INFO zetten. Toets ③ indrukken.

De informatietekst op het display toont de instelposities van de BioFresh-temperatuur.

Toets ⑤ indrukken totdat op het display waar INSTELLING en INFO staat.

De cursor op INSTELLING zetten. Toets ③ indrukken.

Op het display is bovenaan de actuèle instelling (B5) en onderaan de neue instelling te zien.

Met toets ⑥ de temperatuur verhogen = warmer (B6 tot B9), met toets ⑦ de temperatuur verlagen = kouder (B4 tot B1).

Met toets ③ de nouvelle installing overrunen of met toets ⑤ de procedure zonder neue installing afbreken.

Opmerking: B5 = fabrieksinstalling. Bij het veranderen in de richting kouder, B4 tot B1, hunnen temperaturen onder nul worden bereikt en de levensmiddelen in het BioFresh-gedeelte Licht bevriezen.

CONFIGURATIE

In het configuratiemenu kan het display worden ingesteld.

Het HOOFDMENU activeren.

Het menu EXTRA FUNCTIONS activen.

De cursor op CONFIGURATIE zieten. Toets ③ indrukken - op het display verschijnt het menu voor de CONFIGURATIE, dat de volgende punten bevat.

VERLICHTING

Instelling van de Lichtintensiteit van het display.

CONTRAST

Installing van het displaycontrast.

TAAL

Instelling van de taal, waarin de menu's aangegeven要去en worden.

Met de toetsen ⑥ of ⑦ kan een van deze punten worden gekozen.

VERLIGHTING

Lichtintensiteit van het display

De cursor op VERLICHTING zetten.
Toets ③ indrukken - op het displayverschijnt het menu voor VERLICHTING dat de volgende punten bevat.

VERLICHTING ACTIEF

Instelling van de Lichtintensiteit van het displayijdens de bediening van de elektronica.

VERLIGHTING PASSIEF

Instelling van de Lichtintensiteit van het display wanner de elektronica zich in aanwijsmodus bevindt, d.w.z. wanner gedurende langerearendig geer

De cursor op één van de selecties zetten. Toets ③ indrukken.

Met de toetsen ⑥ en ⑦ kan delichtintensiteit:tussen stand 1 en 10 worden ingesteld.

1 = display donker, 10 = display Licht

Wij raden u aan, de VERLIGHTING ACTIEF richter dan de VERLIGHTING PASSIEF in te stellen. Delichtintensiteit van het display wisselt dan bij bediening van een toets van donker waarlicht. Zodoende valt het meteen op als er aan de elektronica instelleningen zich gewijzigd.

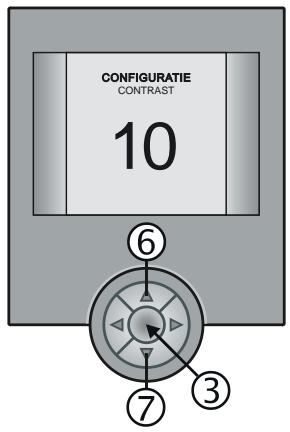

CONTRAST

Bij deze selectie kan het contrast van de schrift t.o.v. de hintergrond worden ingesteld.

Het HOOFDMENU activeren.

Het menu EXTRA FUNCTIONS activeren.

Het menu CONFIGURATIE activen.

De cursor op CONTRAST zetten. Toets ③ indrukken.

Met de toetsen ⑥ en ⑦ kan het contrastussenstand1en10wording ingesteld.

1 = contrast zwak

10 = contrast sterk

TAAL

Taal instellen

Het HOOFDMENU activeren.

Het menu EXTRA FUNCTIONS activeren.

Het menu CONFIGURATIE activeren.

De cursor op TAAL zetten.

Toets ③ indrukken.

Op het display verschijnt de taal-selectie.

Met de toetsen ⑥ of ⑦ de gewensteaal kiezen.

Toets ③ indrukken.

Alle menuteksten verschijnen nu in de{niew ingestelde taal

ALARMFUNCTIES

De elektronica is met alarmfuncties uitgerust die bij ontoelaatbare temperaturen of storingen worden geactiveerd.

Alarm > Temperatuur in koel- of vriesgedeelte te hoog

Als de temperatuur in koelgedeelte of vriesgedeelte te hoog is, wordt dit op het display aangegeven en het geluidssignaal werkblinkt.

Door het indrukken van de toets ③ wordt

het geluidssignaal uitgeschakeld. Het display gaat maar het temperatuurdisplay terug.

Op het display wordt het desbetreffende alarm aangegeven:

temperatuur te hoop
stroomuitval

Dit geval kan optreden:

• Wanner er bij langdurig geopende deur warme lucht in het apparaat stroomt;
• Na een langdurige stroomonderbreking;
• Bij een defect van het apparaat.

Controleer in alle gevallen of er levensmiddelen opgedoodid of bedorven zich. Blijft de alarmtoestand bestaan, wendl u zich a.u.b. tot de technische dienst (zie alinea Storingen).

Alarm > Deur van het apparaat open

Als eén van de deuren van het apparaat langer dan 60 seconden open staat, wordt op het display DEUR SLUITEN A.U.B. aangegeven (zowel voor KOELLEN als VRIEZEN). Het geluidssignaal werkblinkt.

Door het indrukken van de toets ③ wordt het geluidssignaal uitgeschakeld.

Nadat de deur gesloten is, verschijnt op het display het normale temperatuurdisplay.

Alarm > IceMaker

Bij een gestoorde werkng van de ijsblokjesmaker worden op het display het bijbehorende alarm aangegeven.

WATERTOEVOER CONTROLEREN
IJSBLOKJESHOUDER KAN NIET WORDEN GELEEGD
SENSOR-STORING
MECHANISCHE STORING

Het geluidssignaal werkblinkt.

Door het indrukken van de toets ③ wordt het geluidssignaaluitgeschakeld. Het display gaat maar het temperatuurdisplay terug. Op het display worden de storing van de ijsblokjesmaker aangegeven.

Controller of er een bedieningsfout aanwezig is (zie alinea Storingen in de apart bijgevoegde gebruiksaanwijzing voor de ijsblokjesmaker).

Als u de fouit nicht zich kunt opheffen, gelieve u met de technische Dienst contact op te nemen.

Alarm > F1 tot F5

Als op het display F1 tot F5 verschijnt, is er een fouit in het apparaat aanwezig.

In dat geval gelieve u met de technische Dienst contact op te nemen (zie alinea Storingen).

display gaat maar het

Aanwijzingen voor het invriezen en bewaren

• De volgende levensmiddelen kutu invriezen: vlees, wild, gevogelte, verse vis, groente, fruit, zuivelprouducten, brood, bakkerijproducten, kant-en-klaremaaltijden. Ongeschiktzijn: kropsla, rammenas, druiven, hele appels en peren, vet vlees.
• Verpak levensmiddelen die u zelf invriest aktijd in afgemeten porties. Om deze porties meteen door en door te laten bevriezen, doet u er goed aan de volgende maximale hoeveelheden per portie aan te honden:

fruit, groente: max. 1 kg, vlees: max. 2,5 kg.

• Blancheer groenten na het wassen en afmeten van de porties door ze 2-3 Minutes in kokend water onder te dompelen en cervolgens nsel onder koud water af te spoelen.
• Voeg geen zout of specerijen toe aan verse levensmiddelen en geblancheerde groenten voordat u ze invriest. Voeg aan overige levensmiddelen slechts weinig zout en specerijen toe. Verschillende specerijen veranderen van smaak door het invriezen.
• Als verpakkingsmateriaal aan jing geschikt: diepvrieszakjes, voor hergebruik geschikte dozen van kunststof of metaal (bijv. aluminium).
• Breng in te vriezen levensmiddelen nicht in contact met reeds ingevroren producten. Leg uitsluitend droge verpakkingen in het apparaat zodat ze Niet aan elkaar+kennen vastvriezen.
• Noteer alkijd datum en inhoud op de verpakkingen. Houd u aan de maximale houdhaarheid.
• Vries geen flessen en pakken met koolzuurhoudende dranken in aangezien deze können explodeen.
• Ontdooien: Haal steeds slechts zoveel levensmiddelen uit het apparaat als u direct nodig hebt. Verwerk eenmaal ontdooide levensmiddelen zo snel möglichk tot een gerecht.

Ingevroren levensmiddelen kut u als volgt ontdooien:

• in de heteluchtoven
• in de magnetron
• bij kamertemperatuur
• in de koelkast: de warmte die voor het ontdooien nodig is, worden aan de overige producten in de koelkast onttrokken.

Reeds enigszins ontdooide platte porties vlees en vis konnen heet bereid worden. Groenten kurz u direct bereiden, zonder dat u ze ontdooit (in de helft van de tijd die normalaal nodig is om.gaar te worden).Indelingsvoorbeeld

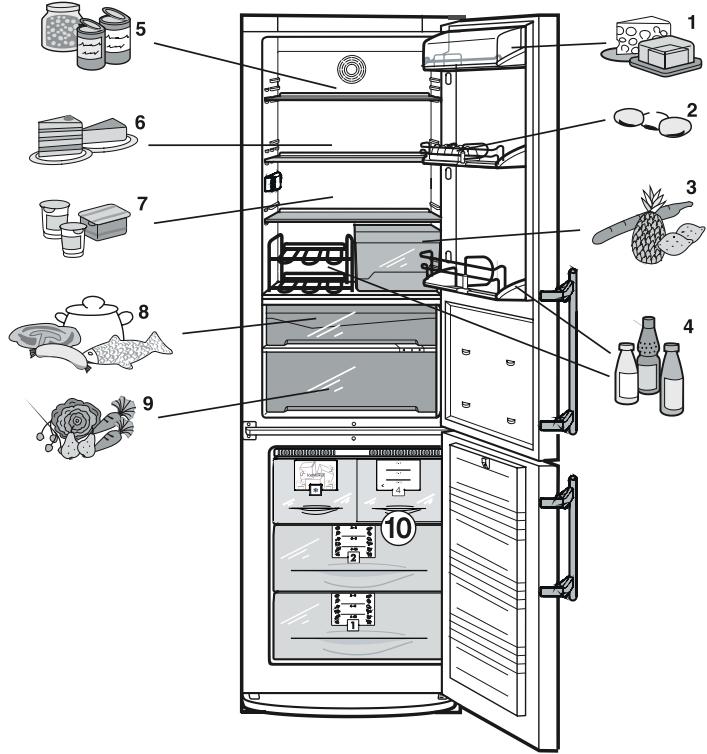

boter, kaas
eieren
③ fruit, zuidvruchten, koudegevoelige groentes
dranken, pakken melk/sap, flessen
conservenblickken
6 bakproducten
7 zuivelseproducten
diepvriesproducten

BioFresh-gedeelte:

vlees, worst, vis, kant-en-klare maaltijden
⑨ sla, fruit, groente;meer informatie vindt u in de paragraaf "BioFresh-gedeelte"

Opmerkingen

• Bewaar vloeistoffen en levensmiddelen die nsel geur of smaak afgeven of aannenen altijd in een gesloten koelkastdoos of afgedekt. Bewaar sterke alcoholica uitsluitend in een goed gesloten,rechtop staande fles.
• Als verpakkingsmaterial aan jijn recyclebare kunststof, metalen, aluminium en glazen verpakkingen geschikt.

BioFresh-gedeelte

De bovenste lade ③ is geschikt voor het bewaren van droge of verpakte levensmiddelen (vb. zuivelproducten, vlees, vis, worst). Hier ontstaat een relatief droog bewaarklimaat.

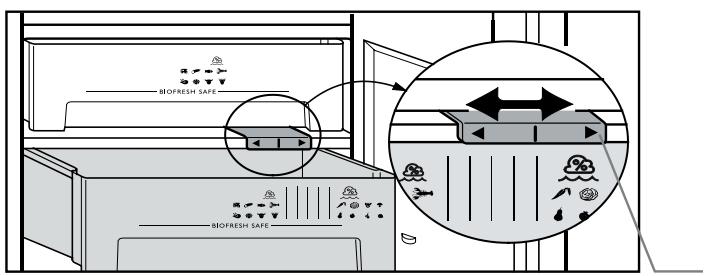

De regelbare lade is in de stand "vochtig" geschikt voor het bewaren van sla, groente, fruit. Bij een goed gemulde lade ontstaat een heelrijk fris klimaat met een luchtvochtigheid tot max. 90% .

Indien nodig=kunt u deze lade naar keuze gebruiken met een droog of vochtig klimaat.

• "droog":kleinvochtigheidssymbol-schuifnaarlinksduwen. Voor levensmiddelen die geschikt zichn voor droge bewaring.
• "vochtig": hoge relatieve luchtvochtigheid van ca. 90% , groot vouchtigheidssymbol - schuif helemaalaar rechts duwen. Geschikt voor onverpakt bewaarde levensmiddelen met een hoge vochtigheidsgraad, vb. verse bladsalades.

Opmerkingen

• De luchtvochtigkeit in de lade is afhankelijk van het vochtigheidsgehalte van de opgeslagen levensmiddelen en van hoe vaak de deur worden geopend.
• Versheid en kwaliteit van de levensmiddelen bepalen de duur van de bewaartijd.
• Onverpakte dierlijke en plantaardige levensmiddelen apart bewaren en gesorteerd in de laden leggen. Als dit uitplaatsgebrek Niet möglich is,要去en zulke levensmiddelen worden verpakt. Houd verschillende soorten vlees van elkaar gescheiden. Indien u het vlees afzonderlijk verpakt, kunnen ziektekiemen zich minder snel uittbreiden en voorkomt u vroegtijdig bederf.
• Niet in het BioFresh-gedeelte horen harde kaas, aardappels, kougevoelige groente zoals komkommers, paprika, aubergines, avocado's, halfrijpe tomaten, bonen, courgettes en kougevoelige zuidvruchten zoals ananas, bananen, grapefruits, meloenen, manga's, papaya's, enz.

Uitvoering

Desgewenst kurz u de draaglateaus verplaatsen. Til de plateaus van voren op, trek ze er half uit en kantel ze omhoog/omlaag om ze eruit te halen.

Bij het terugzetten moet de aanslagrand aller omhoog wijzen aangezien er anders levensmiddelen aan dechterwand konnen vastvriezen.

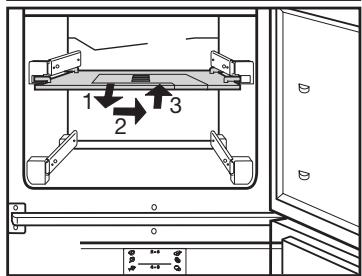

Deelbaar draagplateau voor hoge levensmiddelen

Hebt u ruimte voor groe flessen nodig dan kut u een half glasplaat eenvoudig maarachten schuiven.

Opbergvakken in de deur verplaatsen

• Druk het opbergvak omhoog en neem het waar voren weg. Zet het in de omgekeerde volgorde op de gewenste hoogte terug.
• Desgewenst Aunt u de flessenhouser verschuiven om te voorkomen dat de flessen bij het openen/sluiten van de deur kantelen.

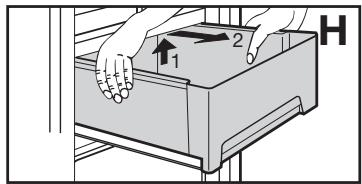

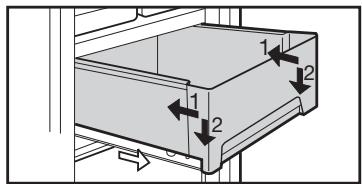

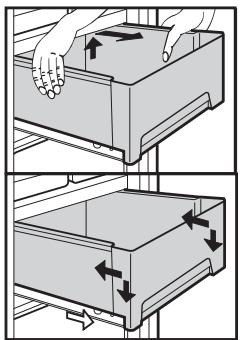

Trek de BioFresh-laden er voor het reinigen—helemaaluit,neemze aan deachterkant vast en til ze maar bovenweq.
- Terugzetten: Plaats elke lade op de geheel uitgetrokken geleiders - geleiders要去en de voorkant van de laden raken - en schuif de lade erin.
Trek het deksel van de lade er eenvoudig maar voor uit. Zorg ervoor dat bij het inzetten de draaghalzen in de geleidegroeven vastklikken.

Lade en deksel要去en in een lijn staan

De binnenverlichting

wordt automatisch uitgeschakeld wonneer het apparaat langer dan ca. 15 minuten open staat. Gaat de binnenverlichting nicht automatisch aan wonneer u het apparaat opent maar is het temperatuurdisplay wel verlicht, dan is het gloeilampje misschien defect.

Vervangen van de gloeilamp:

• Type gloeilamp: max. 25 W, de stroom en spanning要去en overeenkomen met de gegevens op het typeplaatje. Gebruik enkel gloeilampen metdezelfde afmeting.E14-fitting.
• Schakel het apparaat UIT. Trek de stekker UIT het stopcontact of schakel de zekering in de meterkast UIT.

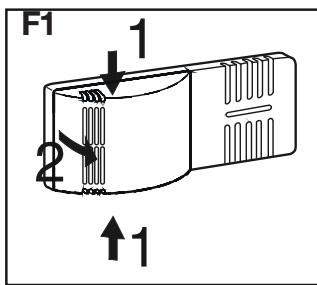

• Druk de boven- en onderkant van het afdekkapje, afb. F1, in 1 en wip het kapje aan dechterkant los 2.

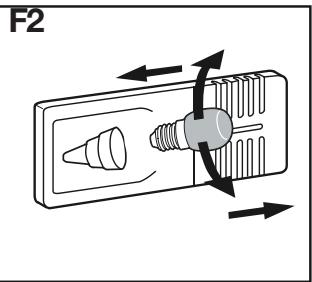

• Vervang de gloeilamp, afb. F2.
• Zet het afdekkapjeijken terug en druk de boven- en onderkant vast.

Het diepvriesplan

Het diepvriesplan geeft de houdbaarheid in maanden voor enkele symbolisch weergegeven producten. De werkelijkde houdbaarheid d.w.z. of de kortste of de langste bewaartijd van toepassing is hangt af van de kwaliteit van de levensmiddelen, de behandeling voor het invriezen, en de kwaliteit die unahet ontdooien wenst.

Voor de wat vettere levens

middelen geldt steeds de kortste bewaartijd.

De koudeaccu's

Bij stroomuitval voorkomen de bijgevoegde koudeaccu's dat de temperatuur in de vriesruimte te snel oploopt.

Wilt u ingevroren levensmiddelen bij een eventuele storing zo lang möglichk hunnen bewaren, leg

dan de accu's in de bovenste große lade direct op de ingevroren levensmiddelen.

Ontdooien

Koelgedeelte

Het koelgedeelte ontdooit automatisch. Het vrijkomende water stroomt via de dooiwaterafvoer in dechterwand in een verdampingsschaal buiten het apparaat. Hier verdampt het water door de vrijkomende warmte van de compressor. U hoeffert slechts voor te zorgen dat het dooiwater door de afvoeropening in dechterwand anschter de bovenste BioFresh-lade ongehinder weg kan stromen.

Reinig de dooijwater-afvoeropening (pijl) in dechterwandchyter de BioFresh-laden regelmatig.

Gebruik indien nods een spits hulpmiddel, bijv. een wattenstaafje.

Vriesgedeelte

Het NoFrost system zorgt ervoor dat het apparaat automatisch worden ontdooit.

Het vrijkomende vocht staat op de verdamper neer, worden periodiek ontdooid en verdamt.

Reinigen

Trek alsijd de stekker uit het stopcontact of schakel de zekering in de meterkast uit, voordat u het apparaat schoonmaakt.

Reinig de binnenkant van het apparaat, de delen van het interieur en de buitenwand met laww water waaraan een beetje afwasmiddel is toegevoegd. Gebruik in geen geval chemische oplosmiddelen of producten die zand of zuren bevatten.

Gebruik geen stoomreinigingsapparaten! Gevaar voor beschadiging en verwonding.

• Let erop dat er geen water in de elektrische delen of de ventilatieroofter dringt.
  Maak alles goed droog met een doek.
• Maak het aggregaatende warmtewisselaar (het metalen rooster aan de achterkant van het apparaat) minimaal een keer per一年多 stofvrij en schoon.
• Beschadig of verwijder het typeplaatje aan de binnenkant van het apparaat nooit: het is belangrijk voor de technische Dienst.
• Bij apparaten in rvs-uitvoering een normalr vrs-schoonmaak-middel gebruiken.
• Behandel het apparaat na de reiniging met een rvs-onderhoudsmiddel (gelijkmatig in de slijprichting) om het de Beste bescherming te geben. Donkereplaatsen op de rvs-oppervlakte en een intensievere kleur kort na de reinigingsbeurt zijn normal.
• Gebruik geen schurende/krassende sponsen, geconcentreerde reinigingsmiddelen evenmin als schoonmaakproducten die zand, chloride of zuur bevatten of chemische oplosmiddelen: die beschadigen de oppervlakte en{kunnen corrosie veroorzaken.
• De boterdoos sunt u in de vaatwasmachine plaatsen. De plateaus, glasplaten en de overige uitrusting moet u met de hand reinigen.
• U=knt de draagplateaus demonteren om ze te reinigen. Trek de lijsten en de zijkanten van de glasplaten.
• Trek de beschermfolie van de sierljsten.

Buiten Werking stellen

Wilt u het apparaat voor langereijd buiten werkking stellen, schakel het dan uit, trek de stekker uit het stopcontact of draai de zekeringen in de meterkast eruit. Reinig het apparaat en LAST de deur van het apparaat open staan om geurvorming te voorkomen.

Het koelmiddelcircuit werd op lekkages gecontroleerd.

Het apparaat is radio- en tv-ontstoord volgens EN 55014 en voldoet zodoende aan EG-richtlijn 87/308/EEG.

De fabrikant werkkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Hebt u er waarom a.u.b. begrip voor dat wij wijzigingen in vorm,uitvoering en techniek要去en voorbehonden.

Storingen

Het apparaat is zodenig geconstrueerd en gefabricieerd dat storingen nagenoeg uitgesloten zich en een lange

levensduur gegardeerd is. Doet zich desondanks een storing voor, ga dan a.u.b. na of deze misschien het gevolg is van een verkeerde bediening. Is dit het geval dan要去en we helaas ookijdens de garantietermijn de reparatiekosten in rekening brengen.

De volgende storingen=kunt u zelf opsporen en verhelpen:

Het apparaat werkt nicht. Controller:

-of het apparatusaat is ingeschakeld;
- of de stekker goed in het stopcontact zit;
- of de zekering in de meterkast nog goed is.

Het apparaat maakt te veel lawaai. Controller:

• of het apparaat stabel staat;
• of meubels/voorwerpen naast het apparaat door het draaiende aggregaat aan het trillen worden gebracht. Let wel dat stromingsgeluiden in het koelmiddelcircuit Niet te voorkomen zich.

De temperatuur is Niet laag genoeg. Controller:

• of u de temperatuur goed hebt ingesteld (zie onder "Temperatuur");
• of er te grote hoeveelheden verse levensmiddelen in het apparaat gelegd werden;
• of de losse thermometer de juiste waarde aangeeft;
  -of de ventilatie in orde is;
• of het apparaat te zich bij een warmtebron staat.

Neem, indien geen van de bovengenoemdeoorzaken van toe-passing zich en u de storing Nietzfelf verhelpnen kurz, contact op

met dedichtstbijzijnde technische Dienst van de leverancier van het apparaat. Geef de volgende gegevens op het typeplaatje door: de typeaanduiding 1, het index- 2 en het apparaatnummer 3. Het typeplaatje bevindt zich aan de linker binnenkant (koelgedeelte).

Draairichting deur veranderen

Voor het wisselen van de deuraanslag heeft u de volgende werktuigen nodig: platte tang, schroevendraaier Torx15, Torx 25.

• De stekker uit het stopcontact trekken!
• Afdekdeel ② eraf halen.
• Plint ① verwijderen.
• Deur sluiten.
• Schroef ③ losdraaien.
• Scharnierbasis ④ met scharnierpen ⑤ verwijderen.
• Onderste deur eraf halen.
• Afstandsdeel ①3 afwippen en aan de andere kant inzetten.

Deurgreep omzetten

• Aandrukplaten ② 5 vooraan loshalen en verwijderen.
• De deurgrepen (2) en stopjes (2) maar de andere kant overzetten.
• Aandrukplaten ② monteren.

Inbouw in het keukenblok

Om het apparaat aan de hoogte van het keukenblok aan te passen kut u er een opbouwkast ① opplaatsen. Houdchter de gehele bredte van de opbouwkast een ventilatieruiimte van ten

minste 50 mm diepte vrij voor de toevoer en afvoer van lucht. De ventilatieruimte要去 een minimale doorsnede van 300~cm^2 hebben.

Plaatstuhetapparaat met de scharnierkant naast een muur 4 neem dan een afstandlijst (breedte ongeveer 50~mm )tussen kast en muur op.Dit in verbandmethetuitsteken van de deurgreep bij een geopende deur.

opbouwkast
koel-/vrieskast
keukenmeubel
muur

• Afdekplaat ⑥ van de bovenkant van het apparatus trekken.
• Bovenste deur openen.
• Afdekplaat ⑦ uiktklenken en verwijderen. Afdekplaat ook van de tegenovergestelde kant verwijderen.

• Stekker ⑧ lostrekken en de kabel uit de geleiders van het scharnier ⑨ verwijden.
• Bovenste deur sluiten.
• Schroeven (19) losdraaien.
  Veiligheidsplakband aan de scharnierkant verwijderen.
• Deur bijwaarts wegdraaien en optillen.
• Deur veilig neerzetten.

• Scharnier (9) verwijderen.
• Kunststofonderdelen in het scharnier ⑨ omzetten.

Aardingsplaat ② afschroeven.
- Scharnier ⑨ op de linkerkant van het apparaat vastschroeven: eerst de bovenste schroef ②5, dan de binnenste schroef ②5 en tenslotte dekleine schroef ②3.
Aardingsplaat 2D, 180^ gedraaid, vastschroeven: eerst schroef 25, dan dekleine schroef 23.

• Scharnierpen (2) en la-gerbus (1) verwijderen en omgekeerd terugplaatsen.
• Scharnier (14) en afdekdeel (15) aan de tegenovergestelde kant monteren.

BioFresh-laden verplaatsen:
- Elke lade er helemaaluitrekken, aan de achterkantvastnemen en langs boveneruit tilen.
- Het deksel van de lade er waar voren uittrekken en aan de andere greepzijde terug in de geleidegroven schuiven totdat de lagerhalzen vastklikken.
- De laden werden terug zieten, elke lade op de geheel uitgetrokken geleiderplaatsen - de geleiders要去en de voorkant van de lade raken - en de laderin schuiven.

Onderdelenuit de rechter deurlageropening van de deur van het koelgedeelde demonteren:

• Afdekplaat ①uitklinken en verwijderen (A-kant).
• Schroeven (17) losdraaien
• Insteekdeel(18) met tang aan de met een tangsymbol gemarkeerde plaatsvrijden.
• Afdekplaat ⑲ (B-kant)uit de linker deurlageropening uitklinken.
• Rubberen aufdichting ② uit de linker deurlageropening verwijderen en in de rechter zetten.
• Afdekplaat (19) (B-kant) in derechter deurlageropening zetten.

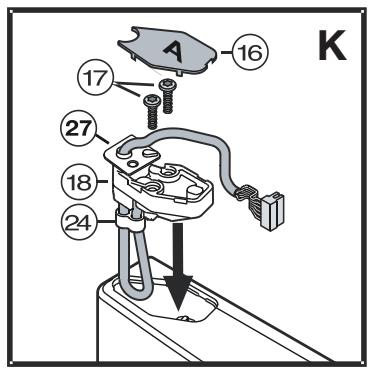

Onderdelen in de linker deurlageropening van de deur van het koelgedeelte monteren:

• Insteekdeel ①8 inzetten en met schroeven ①7 bevestigen. Erop letten dat de kabelklem ②4 zo ver möglichk beneden zit.
• Afdekplaat (15) inzetten.
• Scharnierbasis (2) volgens tekening uitlijnen.
• Kabel zover uittrekken of maar binnen duwen tot het merkteken op de kabel aaneensluitend met de scharnierbasis zit.

• Deur op de middelste scharnierpen (12) zetten en langs scharnier (9) boven invoeren.

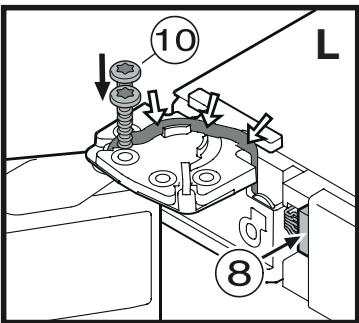

• Deur optillen en schroeven indraaien, waar bij de voorste schroeven eerst indraaien.
• De kabel in de geleiders van het scharnierplaatsen en in elk geval anschter het scharnier doorvoeren.
• Stekker ⑧ aansluiten.

Lade en deksel要去 in een lijn staan.

• Afdekplaat ⑥ inklienken.
• Afdekplaat ⑦ en de overeenkomstige afdekplaat aan de tegenovergestelde kant inklenken.
• Bovenste deur sluiten.

• Onderste deur over scharnier (14) schuiven en sluiten.
• Scharnierbasis ④ 180^ draaien, scharnierpen ⑤ verwijderen en omgekeerd terugplaatsen. Beide delen in het onderste deurlager monteren, scharnierpen in het deurlager duwen.
  Lager met schroef ③ vastzetten.
• Deur via het sleufgat in het scharnier uitlijnen.
• Schroef ③ vastdraaien
• Plint ① inklinken.
• Afdekdeel ② vastduwen.
