GEBRUIKSAANWIJZING KH 4008 NIVEAU LASER A BULLE KOMPERNASS

FR Niveau laser à bulle KH 4008 Mode d'emploi
Laserwaterpas KH 4008 Gebruiksaanwijzing

Inhoudsopgave	Pagina
Veiligheidsvoorschriften	12
Gebruik in overeenstemming met bestemming	13
Inhoud van het pakket	13
Apparaatbeschrijving	13
Ingebruikname	14
Batterijenplaatsen	14
Laserwaterpas	14
Statief	14
Afstelling	14
Bediening	15
Normaal gebruik (afb. 1)	15
Optie voor hoek van 90° (afb. 2)	15
Lijnprojectie (afb. 3)	16
Reinigung en onderhoud	16
Opbergen	16
Technische gegevens	16
Afvoeren	17
Garantie en service	17
Importeur	17

Veiligheidsvoorschriften

Letselgevaar!

• Houd het apparaat uit de buurt van kinderen en berg het buiten bereik van kinderen op.
• Het apparaat bevat een laser van Klasse 2. Richt de laser nooit op Personen of dieren.
• Kijk nooit rechtstreeks in de laser. De laser kan oogletsel veroorzaken.
• Richt de laserstraal Niet op sterk reflecterende materialen. Gevaar door reflecterend Licht.
• Trek bij lekkende batterijen eerst verilgheidshandschoenen aan. Er bestaat gevaar voor huidverwondingen!

Pas op voor beschadiging van het apparaat!

• Stel het apparaat Niet bloot aan regen. Gebruik het apparaat Niet in een vochtige of natte omgeving.
• Gebruik het apparaat Niet opplaaten waar brandgevaar of explosiegevaar bestaat, bijv. in de buurt van brandbare vloeistoffen of gassen.
• Elke instelling ter verhoging van de kracht van de laserstraal is verboden.
• Laat eventuele reparationsuitsuitluitenduitvoeren door once klantenservice of door erkendvakpersoneel, om beschadiging van het apparaat te voorkomen.
• Controller regelmatig de batterijen. Lekkende batterijen können de laserwaterpas beschadigen.
• Wonneer u de laserwaterpas langere vrij nicht gebruikt, verwijdert u de batterijen.
• Vervang.altijd alle batterijen tegelijk en gebruik.altijd batterijen van hetzelfde type.
  Maak het batterijvak schoon met een droge doeK.
• Voor schade door manipulatie van de laser- en uitlijnvoorzieening alsmede het Niet in acht nemen van de veiligheidsvoorschriften aanvaarden wij geen aansprakelijkheid.

Gebruik in overeenstemming met bestemming

Dit apparaat dient voor uitlijnen, nivellenen en hoeken aanleggen bij inpandige bouwwerkzaamheden.

Het apparaat is uitsluitend bestemd voor privé-gebruik.

Niet bestemd voor bedrijfsmatig gebruik.

Inhoud van het pakket

Laserwaterpas 40~cm

Laseropzetstuk voor lijnen

Laseropzetstuk voor 90^ -ombuiging

Statief, in hoogte verstelhaar 43-120 cm

Nivelleringsplateau

2 x 1,5 V type AAA / LR03 / Micro

Transportkoffer

Gebruiksaanwijzing

Garantiekaart

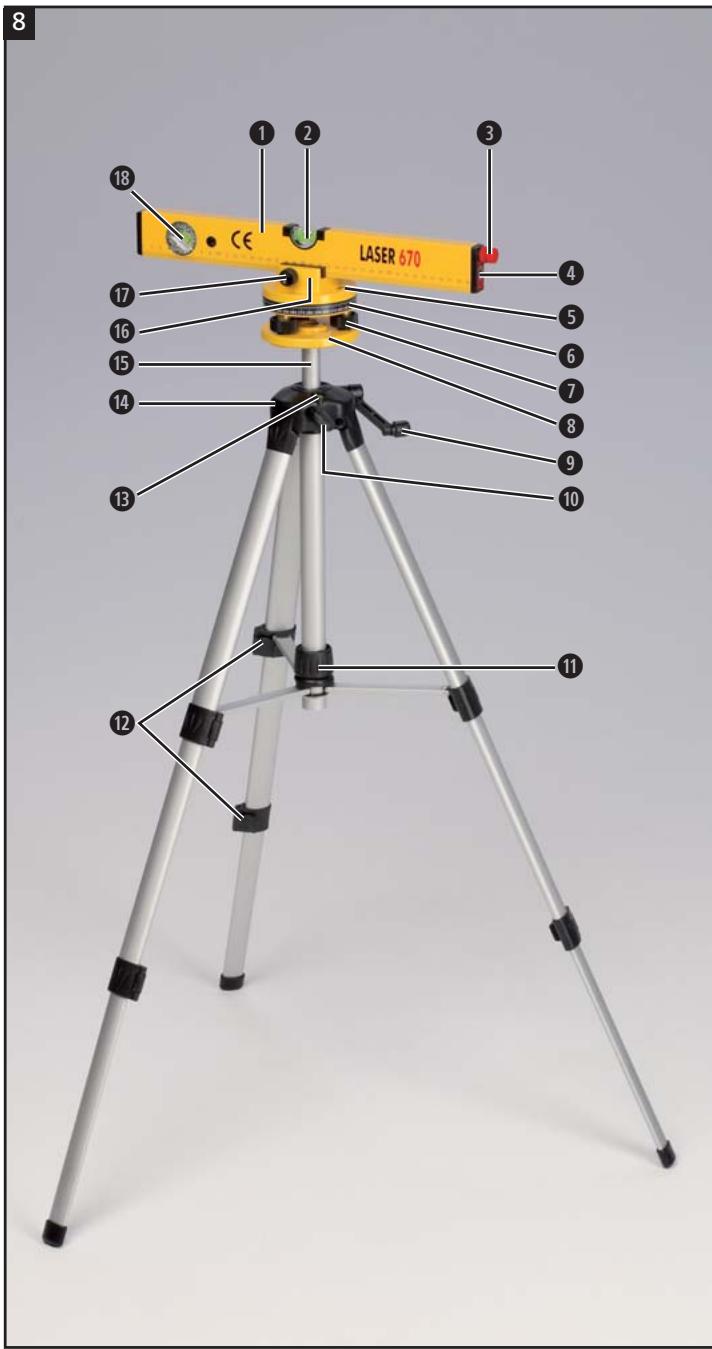

Apparaatbeschrijving

Laserwaterpas
Libel
Deksel van batterijvak met aan/uit-knop
Laseroptiek
Uitlijnlibel (nivelleringsplateau)
Hoekschaal van 360^
Stelschroeven (nivelleringsplateau)
Nivelleringsplateau
Zwengel
Borgschoef
Borgring
Vergrendelingen
Nivelleerlibel
1 Statief
Middenkolom, verstelbaar met zwengel
Klemhouser
Klemschroef
Libel voor hoekmetingen
9 Laseropzetstuk voor 90^ -ombuiging
20 Laseropzetstuk voor lijnen
Borgschoef (nivelleringsplateau)

Ingebruikname

Batterijenplaatsen

• Haal het deksel van het batterijvak ③ van de laserwaterpas door de kartelschroeven ③3aar links te draaien.
• Plaats twee batterijen van het type AAA / LR03 / Micro in het batterijvak zoals op de laserwaterpas is afgebeeld.
• Schroef het deksel van het batterijvak ③ weer vast.

Laserwaterpas

Inschakelen: draai de aan/uit-knop 36 tot deze aan de achterkant vastklikt.

Uitschakelen: draai de aan/uit-knop 36 tot deze aan de voorkant vastklikt.

Statief

• Open het statief zo ver tot de borgring de rubberring aan het uiteinde van de kolom aanraakt.
• Draai de borgring met de wijzers van de klok mee vast.
  Maak de vergrendelingen 12 los om de poten van het statief 14 te deblokkeren en trek ze uit tot de gewenste lenghte.

Afhankelijk van de ondergrond kan het statief met behulp van de geintegreerde niveleerlibel en door verplaatsing van de poten exact worden uitgelijnd.

① Opmerking: de waterbel moet zich in het midden van de cirkel-markering bevinden.

• Blokkeer de poten van het statief met de vergrendelingen 12.
• Schroef het nivelleringsplateau ⑧ op het schroefdraad van de middenkolom ⑤ van het statief 14

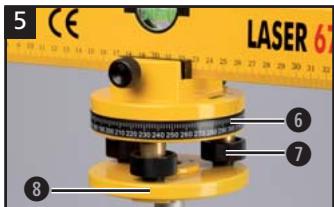

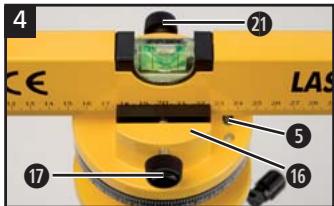

Afstelling

• Breng het nvelleringsplateau ⑧ in een horizontale positie door de stelschroeven te draaien ⑦ en de uitlijnibel ⑤ te gebruiken.
  ① Opmerking: de waterbel van de uitlijnibel 5要去 zich:tussen de beiden markeringen bevinden.
• Plaats de laserwaterpas in de klemhouser en zet deze vast met de klemschroef ⑦. Corrigeer eventueel de uitlijning.

Maak de borgschroef ② los en draai het nivelleringsplateau ③ samen met de laserwaterpas 90^ aan de hand van de hoek-schaal van 360^ ⑥.
- Stel het horizontale vlak opnieuw in door de stelschroeven ① te draaien en de uitlijlibel ⑤ te gebruiken. Eventueel is na het terugzwenken een na-uitlijning vereist.

① Opmerking: de waterbel van de libel ②要去 zich ook:tussen de beiden markeringen bevinden.

• Na een geslaagde uitlijing bevindt de laserstraal zich alkijd opdezelfde hoogte wonneer de laserwaterpas aan de hand van de hoekschaal van 360^ ⑥ worden gedraaid.
• De hoogteverstelling vindt plaats door de zwengel op het statief te draaien.

Bediening

Het apparatus bevat een laser van Klasse 2. Richt de laser nooit op Personen of dieren. Kijk nooit rechtstreeks in de laser. De laser kan oogletsel veroorzaken.

Deze meetmethode is geschikt voor het markeren vanmeetpunten.

• Schakel de laser van de tevoren uitgelijnde laserwaterpas in door de aan/uit-knop te draaien.
• Markeer de verschillende meetpunten met de punctlaser. Dankzij het 360^ draaibare nivelleringsplateau 8 is tegelijk een rondomarkering möglichk.

Optie voor hoek van 90^ (afb. 2)

Deze meetmethode is geschikt voor het markeren van loodrechte lijnen.

• Bevestig het laseropzetstuk voor 90^ -ombuiging in de laseroptiek van de tevoren uitgelijnde laserwaterpas.
• De exact 90^ omgebogen punctlaser produeert een loodrecht referentieniveau ten opzichte van de laserstraal.

Lijnprojectie (afb. 3)

Deze meetmethode is met name geschikt voor bijv. het ophangen van schilderijen.

• Bevestig het laseropzetstuk voor lijnen ② in de laseroptiek ④ van de tevoren uitgelijnde laserwaterpas.
• Op de wand worden een lijn geprojecteerd waarmee tevoren vastgelegde puntmarkeringen können worden verbonden.

① Opmerking: door de bredere Lichtverstrooing verliest de laserstraal aan helderheid.

Reiniging en onderhoud

Voorzichtig!

De laserwaterpas mag in geen geval worden ondergedompeld in water of andere vloeistoffen.

Gebruik geen agressieve schoonmaak- of oplosmiddelen.

Dit kan resulteren in beschadiging van het apparaat, met name van de opschriften.

• Maak alle onderdelen van het apparaat schoon met een vochtige doek.
  Maak de laseroptiek 4 schoon met een zacht kwastje.

Opbergen

• Berg alle onderdelen van het apparaat algijd op in de transportkoffer.
• Als u het apparaat langere tijd Niet gebruikt, haalt u de batterijenuit het batterijvak en bergt u ze apart op.

Technische gegevens

Voeding: 2 x 1,5 V type AAA / LR03 / Micro

Meetnauwkeurigheid: ±0,5 mm/m

Laserklasse: 2 (1mW, = 630 - 680nm )

Statief: in hoogte verstelhaar 43-120 cm

Afvoeren

Deponeer het apparaat in geen geval bij het normale huisvuil.

Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentereinigingsdienst.

Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeentereinigingsdienst.

Batterijen afvoeren!

Batterijen moot Niet bij het normale huisvuil worden gedeponeerd. Elke consument is wettelijk verplicht batterijen/accu's in te leveren bij een inzamelpunt in zijn gemeente of in de handel. Deze verplichting dient om batterijen op een milieuvriendelijk manier te kuren verwerken. Lever batterijen/accu's uitsluitend in ontladen toestand in.

Voer alle verpakkingsmaterial op een milieuvriendelijk manier af.

Garantie en service

De garantiebepalingen en het service-adres vindt u op de garantiekaart.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
