Producttype	Afzuigkap
Merk	FAGOR
Model	3CC-239E X
Categorie	Afzuigkap
Hoofdmateriaal	Roestvrij staal
Kleur	RVS
Aantal snelheden	Meerdere (3 of 4)
Bediening	Schakelaars op de strip (uitschuifbare lade)
Verlichting	Lamp max 40 W, fitting E14
Vetfilter	Zelfdragend metaal of op rooster, wasbaar
Koolstoffilter	Actief, elke 4 maanden vervangen
Afvoermodus	Buitenafvoer of recirculatie
Uitlaatdiameter	120 mm
Minimale afstand tot kookplaat	65 cm (elektrisch) / 75 cm (gas of combi)
Elektrische voeding	220-240 V ~ 50 Hz
Onderhoud van vetfilters	Minstens eenmaal per maand met de hand of in de vaatwasser (65°C) wassen
Vervanging koolstoffilter	Elke 4 maanden bij normaal gebruik
Buitenkant reinigen	Doek met alcohol of neutraal vloeibaar reinigingsmiddel, geen schuurmiddelen
Veiligheid	Niet flamberen onder de afzuigkap, open vuur vermijden
Reserveonderdelen beschikbaar	Vetfilters, koolstoffilters, lampen E14 max 40 W
Meegeleverde accessoires	Koolstoffilter (afhankelijk van versie), gebruiksaanwijzing
Elektrische installatie	Aansluiting op bereikbaar stopcontact of tweepolige schakelaar (contactafstand > 3 mm) indien zonder stekker

Veelgestelde vragen - 3CC-239E X FAGOR

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten is de minimale afstand 65 cm. Voor gas- of combikookplaten is deze 75 cm.

Hoe maak ik de metalen vetfilters schoon?

De metalen vetfilters kunnen met de hand of in de vaatwasser (programma op 65°C) met een geschikt reinigingsmiddel worden gewassen. Het wordt aanbevolen ze minstens eenmaal per maand te reinigen. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet bij normaal gebruik elke 4 maanden worden vervangen. Het kan niet worden gewassen.

Hoe vervang ik de lamp van de afzuigkap?

Koppel eerst het apparaat los. Verwijder de uitschuifbare lade, open de lampenhouder of het steunrooster. Vervang de defecte lamp door een lamp van max 40 W (fitting E14). Sluit de houder en sluit het apparaat weer aan.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolstoffilter?

Nee, in recirculatiemodus is het verplicht een actief koolstoffilter te installeren om de lucht te zuiveren voordat deze terug de kamer in wordt gestuurd. Als de afzuigkap er niet mee is uitgerust, bestel deze dan voor ingebruikname.

Hoe installeer ik de afzuigkap in buitenafvoermodus?

Bevestig een afvoerkanaal met een diameter van 120 mm aan de aansluitring boven op de afzuigkap. Het kanaal moet een lichte helling naar boven hebben (ongeveer 10°). Verwijder het koolstoffilter indien aanwezig.

Wat moet ik doen als de verlichting niet werkt?

Controleer eerst of de lamp goed is geplaatst. Als het probleem aanhoudt, neem dan contact op met de klantenservice. Koppel voor elke ingreep het apparaat los van het elektriciteitsnet.

Hoe verwijder ik de vetfilters (zelfdragend model)?

Verwijder de uitschuifbare lade volledig. Trek de zijhandvatten A naar de tegenovergestelde kant en haal de filters eruit. Om ze terug te plaatsen, plaatst u eerst een filter dat de lade bedekt, sluit de lade, en monteer vervolgens het andere filter.

Is het mogelijk om het koolstoffilter te wassen?

Nee, het koolstoffilter kan niet worden gewassen. Het moet ongeveer elke 4 maanden worden vervangen.

Welk type reinigingsmiddel moet ik gebruiken voor de buitenkant van de afzuigkap?

Gebruik een doek met alcohol of neutrale vloeibare reinigingsmiddelen. Vermijd schurende producten die het oppervlak kunnen krassen. Voor roestvrij staal, wrijf in de richting van de satijnstructuur.

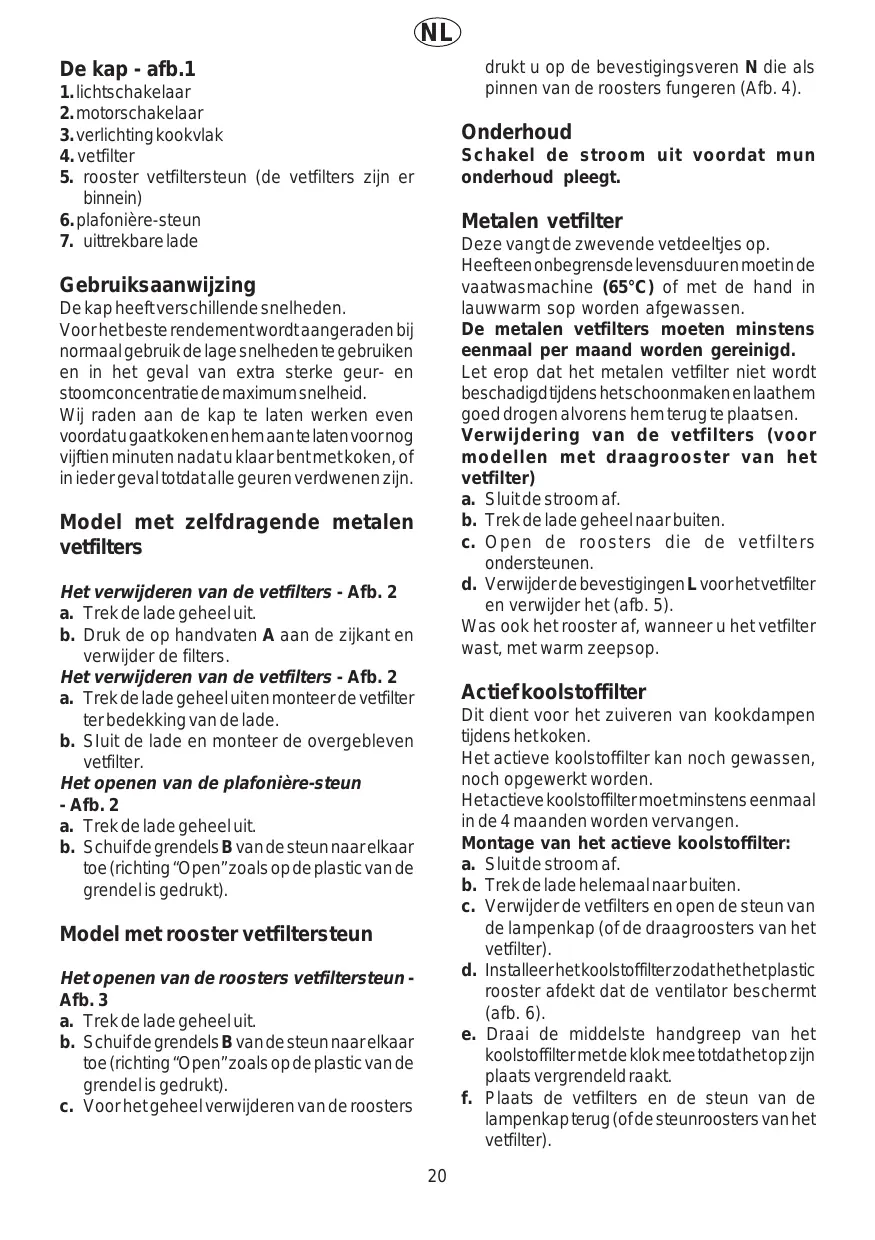

GEBRUIKSAANWIJZING 3CC-239E X FAGOR

Versie met afvoer naar buiten

Umluchtversie

1. Lichtschakelaar 2. Motorsschakelaar 3. Verlichting kookvlak 4. Vetfilter 5. Rooster vetfiltersteun (de vetfilters bevinden zich binnenin) 6. Plafonière-steun 7. Uittrekbare lade

Gebruiksaanwijzing

De kap heeft verschillende snelheden.

Voor het beste rendement wordt aangeraden bij normaal gebruik de lage snelheden te gebruiken en in het geval van extra sterke geur- en stoomconcentratie de maximumsnelheid.

Wij raden aan de kap te laten werken even voordat u gaat koken en hem aan te laten nog vijftien minuten nadat u klaar bent met koken, of in ieder geval totdat alle geuren verdwenen zijn.

Model met zelfdragende metalen vetfilters

Het verwijderen van de vetfilters - Afb. 2

a. Trek de lade geheel uit. b. Druk de handvatten A aan de zijkant in en verwijder de filters.

Het verwijderen van de vetfilters - Afb. 2

a. Trek de lade geheel uit en monteer de vetfilter ter bedekking van de lade. b. Sluit de lade en monteer de overgebleven vetfilter.

Het openen van de plafonière-steun - Afb. 2

a. Trek de lade geheel uit. b. Schuif de grendels B van de steun naar elkaar toe (richting "Open" zoals op de plastic van de grendel is gedrukt).

Model met rooster vetfiltersteun

Het openen van de roosters vetfiltersteun - Afb. 3

a. Trek de lade geheel uit. b. Schuif de grendels B van de steun naar elkaar toe (richting "Open" zoals op de plastic van de grendel is gedrukt). c. Voor het geheel verwijderen van de roosters

drukt u op de bevestigingsveren N die als pinnen van de roosters fungeren (Afb. 4).

Onderhoud

Schakel de stroom uit voordat u onderhoud pleegt.

Metalen vetfilter

Deze vangt de zwevende vetdeeltjes op.

Heeft een onbegrensde levensduur en moet in de vaatwasmachine (65°C) of met de hand in lauwwarm sop worden afgewassen.

De metalen vetfilters moeten minstens eenmaal per maand worden gereinigd.

Let erop dat het metalen vetfilter niet wordt beschadigd tijdens het schoonmaken en laat hem goed drogen alvorens hem terug te plaatsen.

Verwijdering van de vetfilters (voor modellen met draagrooster van het vetfilter)

a. Sluit de stroom af. b. Trek de lade geheel naar buiten. c. Open de roosters die de vetfilters ondersteunen. d. Verwijder de bevestigingen L voor het vetfilter en verwijder het (afb. 5).

Was ook het rooster af, wanneer u het vetfilter wast, met warm zeepsop.

Actief koolstoffilter

Dit dient voor het zuiveren van kookdampen tijdens het koken.

Het actieve koolstoffilter kan noch gewassen, noch opgewerkt worden.

Het actieve koolstoffilter moet minstens eenmaal in de 4 maanden worden vervangen.

Montage van het actieve koolstoffilter:

a. Sluit de stroom af. b. Trek de lade helemaal naar buiten. c. Verwijder de vetfilters en open de steun van de lampenkap (of de draagroosters van het vetfilter). d. Installeer het koolstoffilter zodat het het plastic rooster afdekt dat de ventilator beschermt (afb. 6). e. Draai de middelste handgreep van het koolstoffilter met de klok mee totdat het op zijn plaats vergrendeld raakt. f. Plaats de vetfilters en de steun van de lampenkap terug (of de steunroosters van het vetfilter).

Verwijdering van het koolstoffilter:

Draai de middelste handgreep van het koolstoffilter tegen de klok in en verwijder het filter van zijn plaats.

Het vervangen van de lampen

a. Sluit de stroom af. b. Trek de lade geheel uit. c. Maak de steun van de lampenkap of het onderste steunrooster van het vetfilter los. d. Vervang de uitgebrande lampen uitsluitend met ovale lampen van max. 40W (E14). e. Maak de steun van de lampenkap of het onderste steunrooster van het vetfilter weer dicht. f. Als de verlichting niet werkt, controleer dan eerst of de lampen goed zijn aangedraaid voordat u er een installateur bij haalt.

Schoonmaken

Voor het schoonmaken van de buitenkant van de kap een doek gebruiken die is bevochtigd met spiritus of met een neutraal vloeibaar schoonmaakmiddel.

Vermijd het gebruik van producten die schuurmiddelen bevatten. Voor het reinigen van onderdelen in gesatineerd inox is het raadzaam de doek met de richting van de satijnstructuur mee te bewegen.

Attentie

Het niet in acht nemen van de schoonmaakregels van de kap en van het vervangen en schoonhouden van de filters kan brandgevaar met zich meebrengen.

Men wordt dan ook verzocht zich aan de instructies te houden.

Iedere verantwoordelijkheid voor inconveniënten wordt afgewezen als bovenstaande aanwijzingen niet in acht zijn genomen.

Gebruik: Er bestaan twee mogelijkheden.

Versie met afvoer naar buiten

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp Ø120 mm die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

De middellijn van de afvoerpijp moet even groot zijn als die van de verbindingsring.

De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te voeren.

Opgelet! Als de wasemkap reeds is voorzien van koolstoffilter, dan moet u dit verwijderen.

Versie met circulatie

De lucht wordt gezuiverd door middel van het koolstoffilter (twee filters) en vervolgens teruggebracht in het vertrek.

Opgelet! Als de wasemkap is geleverd zonder koolstoffilter, dan moet u er een bestellen en aanbrengen voor de ingebruikname. Men gaat hiertoe over als men geen mogelijkheid tot afvoer naar buiten heeft.

Installatie

De kap moet minstens 65 cm boven de kookplaat bevestigd worden in het geval van een elektrisch fornuis, en minstens 75 cm in het geval van een gasfornuis.

Belangrijk

— De lucht mag niet afgezogen worden door een leiding die gebruikt wordt voor de afvoer van walmen van apparaten die gevoed worden met niet-elektrische energie. — Het vertrek moet altijd goed gelucht worden als tegelijkertijd een kap en niet-elektrisch gevoede apparaten gebruikt worden. — Het is strikt verboden onder de kap te flamberen.

Een open vlam beschadigt de filters en kan brand veroorzaken; dit moet dus in ieder geval vermeden worden.

Frituren moet altijd onder toezicht worden gedaan om te vermijden dat de olie te heet wordt en vlam vat.

Technische en veiligheidsmaatregelen voor de afvoer van de walmen, en conform zijn

aan de plaatselijk geldende voorschriften.

• Iedere aansprakelijkheid wordt afgewezen voor eventuele schade of brand aan het apparaat die is veroorzaakt door het niet in acht nemen van bovengenoemde voorschriften.

Elektrische aansluiting: de netspanning moet overeenstemmen met de spanning weergegeven op het eigenschappenplaatje binnen de kap. Indien van stekker voorzien, de afzuigkap aansluiten aan een stopcontact conform de van kracht zijnde normen op een bereikbare plaats. Indien geen stekker aanwezig is (directe aansluiting aan de netvoeding), een tweepolige schakelaar volgens de norm toepassen met een openingsafstand tussen de contacten niet kleiner dan 3 mm (bereikbaar).

Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven, wordt afgewezen.
