Tipo de produto	Coifa de cozinha
Marca	FAGOR
Modelo	3CC-239E X
Categoria	Coifa
Material principal	Aço inoxidável
Cor	Inox
Número de velocidades	Várias (3 ou 4)
Comando	Interruptores na faixa (gaveta removível)
Iluminação	Lâmpada 40 W máx, base E14
Filtro de gordura	Metálico autoportante ou em grade, lavável
Filtro de carvão	Ativo, a substituir a cada 4 meses
Modo de evacuação	Evacuação externa ou recirculação
Diâmetro de saída	120 mm
Distância mínima ao plano de cozimento	65 cm (elétrico) / 75 cm (gás ou misto)
Alimentação elétrica	220-240 V ~ 50 Hz
Manutenção dos filtros de gordura	Lavar pelo menos uma vez por mês à mão ou na máquina de lavar louça (65°C)
Substituição do filtro de carvão	A cada 4 meses em uso normal
Limpeza externa	Pano embebido em álcool ou detergente líquido neutro, evitar abrasivos
Segurança	Não flamejar sob a coifa, evitar chamas livres
Peças de reposição disponíveis	Filtros de gordura, filtros de carvão, lâmpadas E14 40 W máx
Acessórios fornecidos	Filtro de carvão (conforme versão), manual de instruções
Instalação elétrica	Ligação em tomada acessível ou interruptor bipolar (distância contatos > 3 mm) se sem plugue

Perguntas frequentes - 3CC-239E X FAGOR

Qual é a distância mínima entre a coifa e o fogão?

Para fogões elétricos, a distância mínima é de 65 cm. Para fogões a gás ou mistos, é de 75 cm.

Como limpar os filtros de gordura metálicos?

Os filtros de gordura metálicos lavam-se à mão ou na máquina de lavar loiça (programa a 65°C) com um detergente adequado. Recomenda-se limpá-los pelo menos uma vez por mês. Deixe-os secar completamente antes de recolocá-los.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses em uso normal. Não se lava.

Como substituir a lâmpada da coifa?

Desligue o aparelho. Retire a gaveta removível, abra o suporte do plafonier ou a grelha de suporte. Substitua a lâmpada queimada por uma lâmpada 40 W máx (base E14). Feche o suporte e religue.

Posso usar a coifa em modo recirculação sem filtro de carvão?

Não, em modo recirculação, é obrigatório instalar um filtro de carvão ativo para purificar o ar antes de devolvê-lo ao ambiente. Se a coifa não o tiver, encomende-o antes da colocação em funcionamento.

Como instalar a coifa em modo evacuação externa?

Fixe um duto de evacuação de diâmetro 120 mm ao anel de conexão situado acima da coifa. O duto deve ter uma ligeira inclinação para cima (cerca de 10°). Retire o filtro de carvão se presente.

O que fazer se a iluminação não funcionar?

Verifique primeiro se a lâmpada está montada corretamente. Se o problema persistir, contacte o serviço pós-venda. Antes de qualquer intervenção, desligue o aparelho da rede elétrica.

Como remover os filtros de gordura (modelo autoportante)?

Retire completamente a gaveta removível. Puxe as pegas laterais A para o lado oposto e retire os filtros. Para recolocá-los, coloque primeiro um filtro cobrindo a gaveta, feche a gaveta, e depois monte o outro filtro.

É possível lavar o filtro de carvão?

Não, o filtro de carvão não se lava. Deve ser substituído a cada 4 meses aproximadamente.

Que tipo de detergente usar para a limpeza externa da coifa?

Use um pano embebido em álcool ou detergentes líquidos neutros. Evite produtos abrasivos que possam riscar a superfície. Para o aço inoxidável, passe o pano no sentido do escovado.

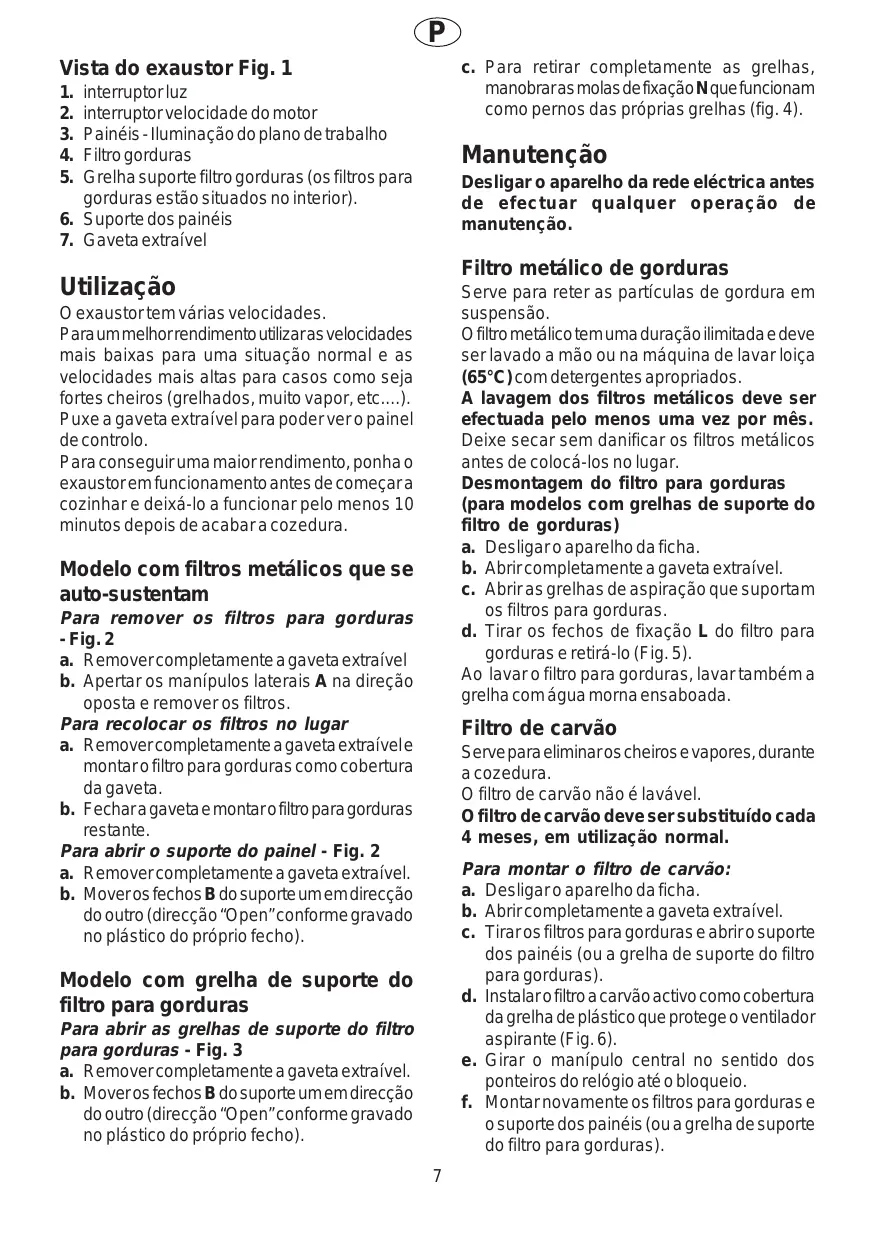

MANUAL DE UTILIZADOR 3CC-239E X FAGOR

1. interruptorluz
2. interruptor velocidade do motor
3. Paineis - Iluminação do plano de trabalho
4. Filtrg gorduras
5. Grelha suporte filtros gorduras (os filtros para gorduras estão situados no interior).
6. Suporte dos paineis
7. Gaveta extraível

Utilização

O exaustor tem várias velocidades.

Para um melhor rendimento, utilizar as velocidades mais baixas para uma situação normal e as velocidades mais altas para casos como, por exemplo, fortes cheiros (grelhados, muito vapor, etc....). Puxe a gaveta extraível para poder ver o painel de controlo.

Para encontrar um maior rendimento, ponha o exaustor em funcionamento antes de vir a cozinhar e deixá-lo a funcionar durante os últimos 10 minutos após acabar a cozedura.

Modelo com filtros metálicos que se auto-sustentam

Para remover os filtros para gorduras - Fig.2

a. Remover completamente a gaveta extraível b. Apertar os manípulos laterais A na direção oposta e remover os filtros.

Para recolocar os filtros no lugar

a. Remover completamente a gaveta extraível antes de montar o filtro para gorduras como cobertura da gaveta. b. Fechar a gaveta e montar o filtro para gorduras restante.

Para abrir o suporte do painel - Fig. 2

a. Remover completamente a gaveta extraível. b. Mover os fechos B do suporte um em direção do exterior (direção "Open" conforme gravado no plástico do próprio aparelho).

a. Remover completamente a gaveta extraível. b. Mover os fechos B do suporte um em direção do exterior (direção "Open" conforme gravado no plástico do próprio aparelho).

c. Para desmontar completamente as grelhas, manobrar as molas de fixação N que funcionam como pernos das próprias grelhas (Fig. 4).

Manutenção

Desligar o aparelho da rede elétrica antes de efetuar qualquer operação de manutenção.

Serve para reter as partículas de gordura em suspensão.

O filtro metálico tem uma duração ilimitada e deve ser lavado à mão ou na máquina de lavar loiça (65°C) com detergentes apropriados.

A lavagem dos filtros metálicos deve ser efetuada pelo menos uma vez por mês.

Deixe secar sem danificar os filtros metálicos antes de colocá-los no lugar.

Desmontagem do filtro para gorduras (para modelos com grelhas de suporte do filtro de gorduras)

a. Desligar o aparelho da ficha. b. Abrir completamente a gaveta extraível. c. Abrir as grelhas de aspiração que suportam os filtros para gorduras. d. Tirar os fechos de fixação L do filtro para gorduras e retirá-lo (Fig. 5).

Serve para eliminar os cheiros e vapores, durante a cozedura.

O filtro de carvão não é lavável.

O filtro de carvão deve ser substituído a cada 4 vezes, em utilização normal.

Para montar o filtro de carvão:

a. Desligar o aparelho da ficha. b. Abrir completamente a gaveta extraível. c. Tirar os filtros para gorduras e abrir o suporte dos painéis (ou a grelha de suporte do filtro para gorduras). d. Instalar o filtro de carvão ativo como cobertura da grelha de plástico que protege o ventilador aspirante (Fig. 6). e. Girar o manípulo central no sentido dos ponteiros do relógio até o bloqueio. f. Montar novamente os filtros para gorduras e o suporte dos painéis (ou a grelha de suporte do filtro para gorduras).

Para a desmontagem do filtro de carvão: Girar o manípulo central do filtro de carvão em sentido contrário ao dos ponteiros do relógio e retirá-lo da sua sede.

Mudança das lâmpadas

a. Desligar o aparelho da ficha. b. Tirar completamente a gaveta extraível. c. Abrir o suporte dos painéis ou a grelha de suporte do filtro para gorduras posterior. d. Retirar a lâmpada fundida e colocar uma nova de 40W (máx.) lâmpadas E 14. e. Montar novamente o suporte dos painéis ou a grelha de suporte do filtro para gorduras posterior. f. Se desejar chamar a Assistência Técnica porque a iluminação não funciona, controlar antes que as lâmpadas estejam bem atarraxadas.

Limpeza

Para a limpeza externa do exaustor use um pano embebido em álcool ou detergentes líquidos neutros.

Para a limpeza das partes de aço inoxidável acetinado aconselha-se passar o pano na mesma direção da acetinação.

Atenção

A não observância das normas de limpeza do aparelho e de substituição e limpeza dos filtros pode originar incêndios.

Recomendamos seguir atentamente as instruções e os avisos.

Utilização: duas possibilidades

Modo de exaustão

Os vapores e fumos da cozedura são conduzidos ao exterior através de uma conduta Ø120mm ligada ao anel do topo do exaustor.

O diâmetro da conduta tem de ser igual ao do anel. Nas partes horizontais, o tubo deve estar ligeiramente inclinado (10% aproximadamente) para cima, para facilitar a canalização dos vapores para o exterior.

Se o exaustor já estiver equipado com filtro de carbono, este tem de ser retirado.

Se o exaustor não estiver equipado com filtro de carbono, este tem de ser encomendado e colocado.

Esta versão é empregue somente quando não há saída para o exterior e quando não há possibilidades técnicas de fazer uma saída para o exterior.

Instalação

O aparelho deve ser instalado a uma distância de 65 cm em cima do forno ou da placa elétrica, ou a pelo menos 75 cm no caso de fogões ou placas a gás ou mistas.

Atenção

O ar aspirado não deve ser canalizado numa tubagem usada para evacuar os fumos provenientes de aparelhos alimentados com energia diferente daquela elétrica. — É necessário prever sempre uma ventilação apropriada do local onde estão sendo usados um exaustor e um aparelho alimentado com energia diferente daquela elétrica. — É absolutamente proibido cozinhar alimentos sob chama viva debaixo do exaustor. O lavor de chamas livres estraga os filtros e pode causar incêndios, portanto deve ser evitado. A fritura deve ser feita sob controle para evitar que o óleo aquecido pegue fogo. - As medidas técnicas a serem tomadas a respeito da segurança na evacuação dos fumos devem ser conformes aos regulamentos emanados pelas autoridades locais competentes.

— Não nos assumimos nenhuma responsabilidade por eventuais danos ou incêndios provocados ao aparelho pela falta de respeito às disposições citadas.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada na parte interna da coifa. Se completo do plug, conectar a coifa a uma tomada, conforme as normas vigentes, posta em zona acessível.

Se não completo de plug (conexão direta à rede), aplicar um interruptor bipolar conforme normas com uma distância entre contatos em abertura não inferior a 3 mm (acessível).

Não nos assumimos nenhuma responsabilidade por incidentes devidos à falta de observância das disposições citadas.
