SGS5913 - Vaatwasser BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw (of vrijstaand, afhankelijk van model)
Merk	Bosch
Model	SGS5913
Afmetingen (H x B x D)	84.5 cm x 60 cm x 60 cm
Netto gewicht	Ongeveer 50 kg
Energielabel	A+ (volgens geldende normen)
Waterverbruik per cyclus	12 L (Eco-programma)
Energieverbruik per cyclus	1.05 kWh (Eco-programma)
Geluidsniveau	48 dB(A) re 1 pW
Aantal couverts	12 standaard couverts
Wasprogramma's	Intensief, Eco, Snel (45 min), Dagelijks, Voorspoelen, Delicaat
Extra functies	Startuitstel (1-24 u), Halve lading, VarioSpeed, Intensief drogen
Materiaal van de kuip	Roestvrij staal
Kinderslot	Ja (Geïntegreerde deuraanslag)
Anti-lek systeem	AquaStop (volledige bescherming tegen lekken)
Inbouwtype	Inbouw (verwijderbaar decorpaneel)
Geluidsniveau	48 dB(A)
Onderhoud en reiniging	Regelmatige reiniging van filters en sproeiarmen aanbevolen elke 3 maanden
Reserveonderdelen en repareerbaarheid	Repareerbaarheidsindex 8.0/10 (volgens fabrikantgegevens)

Veelgestelde vragen - SGS5913 BOSCH

Hoe installeer ik mijn Bosch SGS5913 vaatwasser?

De installatie moet door een professional worden uitgevoerd. Zorg ervoor dat de watertoevoer (warm of koud) en de afvoer correct zijn aangesloten. Het apparaat wordt waterpas gesteld met de verstelbare voeten. Raadpleeg het meegeleverde installatieplan.

Welke vaatwasmiddelen gebruiken?

Gebruik geschikte vaatwastabletten, poeder of vloeistof. Voeg regenererend zout toe in het daarvoor bestemde compartiment en glansspoelmiddel voor een optimale droging. Respecteer de doseringen op de verpakking.

Waarom start mijn vaatwasser niet?

Controleer eerst of het apparaat is aangesloten en de deur goed gesloten is. Zorg ervoor dat het programma niet in startuitstel staat. Als het 'Water'-lampje knippert, controleer dan de watertoevoer en het inlaatfilter.

Hoe de filters reinigen?

Verwijder regelmatig het combinatiefilter onderin de kuip (meestal elke 2-4 weken). Spoel het af met schoon water en verwijder achtergebleven resten. Plaats het terug, let op de montagerichting. Een vervuild filter kan de wasefficiëntie verminderen.

Wat te doen bij foutcode E15?

Foutcode E15 duidt op een lekdetectie (AquaStop is geactiveerd). Draai de watertoevoer dicht, haal de stekker uit het stopcontact en neem contact op met de klantenservice. Probeer niet zelf te repareren.

Hoe het niveau van regenererend zout instellen?

De instelling gebeurt via het bedieningspaneel (afhankelijk van het model). Raadpleeg de handleiding om het configuratiemenu te openen. Een te laag niveau veroorzaakt kalkaanslag, een te hoog niveau laat witte resten achter.

Kan de vaatwasser half gevuld worden gebruikt?

Ja, activeer de functie Halve lading om water en energie te besparen. Het programma past dan de duur aan. Plaats het serviesgoed in het bovenste of onderste rek, afhankelijk van uw behoeften.

Hoe witte vlekken op het servies vermijden?

Witte vlekken worden vaak veroorzaakt door een tekort aan glansspoelmiddel of een te hoge zoutinstelling. Verhoog de dosering van het glansspoelmiddel en controleer het zoutniveau. Gebruik een kwaliteitsproduct.

Wat is de duur van het Eco-programma?

Het Eco-programma duurt ongeveer 3 uur bij 50°C. Het is ontworpen om het meest zuinig te zijn in water en energie, terwijl het een bevredigende wasbeurt garandeert.

Hoe reserveonderdelen verkrijgen?

Reserveonderdelen zijn verkrijgbaar bij de klantendienst van Bosch of bij erkende dealers. Gebruik het modelnummer (SGS5913) om te bestellen. Raadpleeg de website om een reparatiecentrum te vinden.

GEBRUIKSAANWIJZING SGS5913 BOSCH

Veiligheidsvoorschriften

Kennismaking met het apparaat

Wateronthardingsinstallatie

Zout bijvullen

Vullen met glansspoelmiddel

Ongeschikt servies

Serviesgoed sorteren

Afwasmiddelen

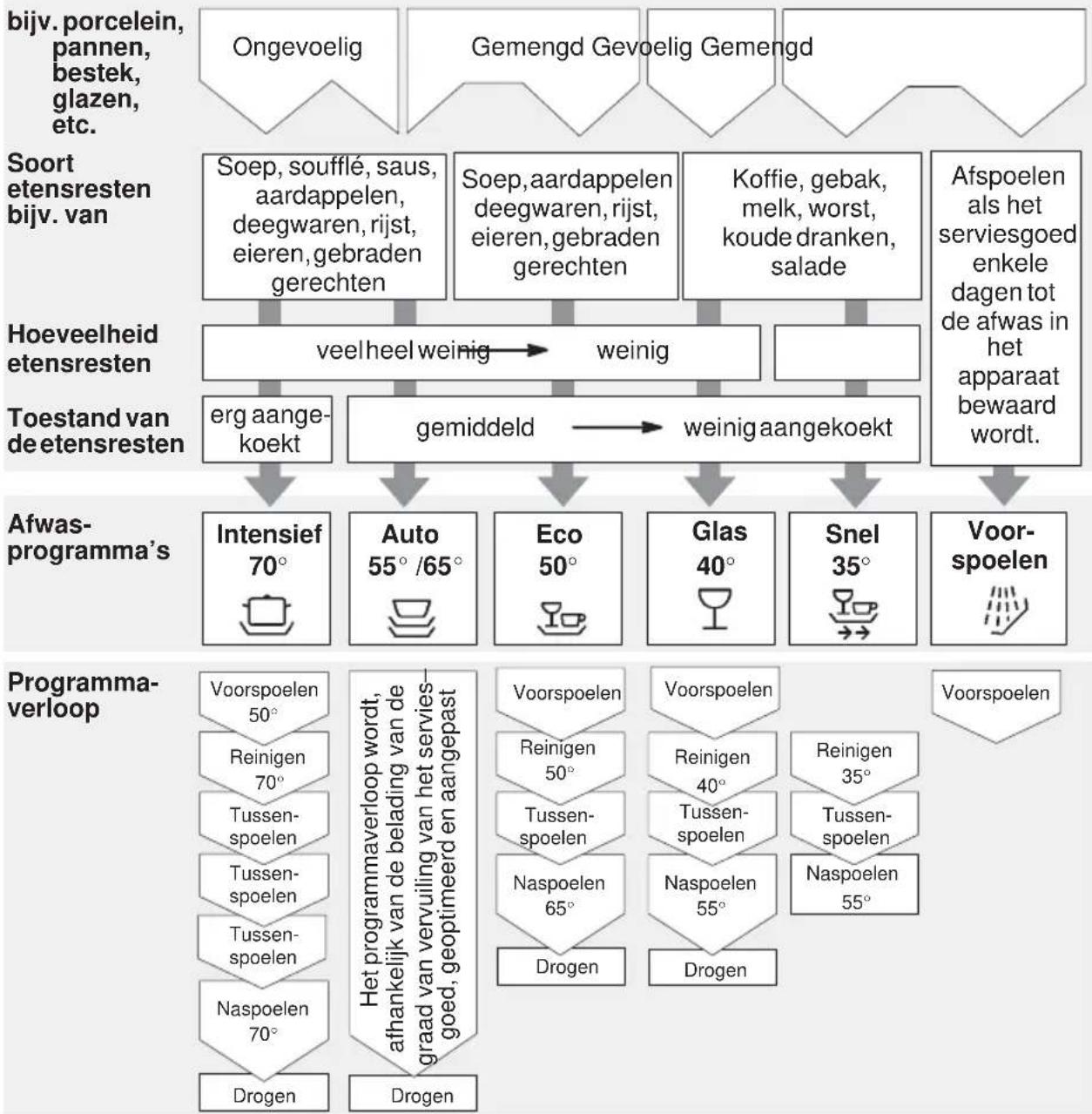

Programma-overzicht

Afwassen

Extra functies

Schoonmaken en onderhoud

Opsporing van storingen

Inschakelen van de Servicedienst

Attentie

78....Installatie 89

Veiligheidsinstructies

Bij levering

- Om de korf op te tillen: pak de korf aan de zijkant bij de bovenste rand vast en trek hem omhoog. - Zorg ervoor dat de korf, voordat u hem terug in het apparaat schuift, aan beide zijden op dezelfde hoogte staat. Anders kan de deur van het apparaat niet sluiten en heeft de bovenste sproeiarm geen verbinding met het aansluitpunt van de watertoevoer.

fr

Afwasmiddel

Veiligheidsvoorschriften

Bij levering

• Controleer onmiddellijk of de verpakking en de vaatwasser tijdens het transport beschadigd zijn. Een beschadigd apparaat niet in gebruik nemen, maar contact opnemen met uw leverancier.
• Voer het verpakkingsmateriaal af volgens de geldende milieuvoorschriften (of laat dit doen).

Bij de installatie

• Plaats en sluit het apparaat aan volgens de installatie- en montagevoorschriften.
• Tijdens de installatie mag de vaatwasser niet op het lichtnet zijn aangesloten.
• Zorg ervoor dat het aardingssysteem van de elektrische huisinstallatie is geïnstalleerd volgens de geldende elektrotechnische voorschriften.
• De elektrische aansluitvoorwaarden moeten overeenkomen met de gegevens op het typeplaatje van de vaatwasser.
• Gebruik bij het aansluiten nooit een verlengkabel.
• Voor een goede stabiliteit van het apparaat mogen integreerbare of onderbouwapparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ernaast is vastgeschroefd.
• Na het plaatsen van het apparaat moet de stekker gemakkelijk te bereiken zijn.
• Niet bij alle modellen: Het kunststof huis aan de water- aansluiting bevat een elektrisch ventiel. In de toevoerslang bevinden zich de aansluitingsleidingen. De slang niet doorsnijden en het kunststof huis niet in water onderdompelen.

Waarschuwing:

Als het toestel niet in een nis staat en daardoor een zijwand toegankelijk is, dan moeten de deurscharnieren om veiligheidsredenen bedekt worden (gevaar voor verwondingen). De afdekkingen krijgt u als extra toebehoren bij de klantendienst of uw dealer.

Dagelijks gebruik

• De afwasautomaat alleen in het huishouden en voor het aangegeven doel: het afwassen van huishoudelijk serviesgoed, gebruiken.
• Niet op de geopende deur gaan zitten of staan. Het apparaat kan kantelen.
• Het water in de spoelruimte is geen drinkwater.
• Doe geen oplosmiddel in de spoelruimte. Kans op explosie!
• Tijdens het programmaverloop de deur alleen voorzichtig openen. Er bestaat gevaar dat er water uit het apparaat spuit.

Bij kinderen in het huishouden

• Kleine kinderen mogen niet met de afwasautomaat spelen of deze bedienen.
• Kleine kinderen uit de buurt van afwasmiddelen en glansspoelmiddelen houden.
• Kleine kinderen uit de buurt van de geopende afwasautomaat houden. Er kunnen nog resten afwasmiddel in het apparaat zijn achtergebleven.

Bij schade

• Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd.
• Bij reparaties mag het apparaat niet op het lichtnet zijn aangesloten. Stekker uit het stopcontact trekken of de zekering in de meterkast uitschakelen. Alleen aan de stekker trekken, niet aan de aansluitkabel. Kraan dichtdraaien.

Bij het afvoeren van het apparaat

• Afgedankte apparaten onmiddellijk onbruikbaar maken waardoor ongevallen worden voorkomen. Stekker uit het stopcontact trekken, aansluitkabel doorknippen en de deursluiting onklaar maken.
• Het apparaat volgens de bestaande milieuvoorschriften (laten) afvoeren.

Waarschuwing:

Kinderen kunnen in het toestel ingesloten raken (verstikkingsgevaar) of in andere situaties terechtkomen. Daarom: Stekker uittrekken, netkabel afsnijden en weggooien. Deurslot zodanig kapot maken dat de deur niet meer sluit.

Kennismaking met het apparaat

De afbeeldingen van het bedieningspaneel en van de binnenkant van het apparaat zijn op de laatste uitklapbare bladzijde van deze brochure afgedrukt. A.u.b. vóór het lezen deze bladzijde openklappen.

Bedieningspaneel

1 Hoofdschakelaar 2 Handgreep voor het openen van de deur 3 Toets starttijd kiezen 4 Cijferindicatie/ programmaverloopindicatie 5 Indicatie zout bijvullen 6 Indicatie glansspoelmiddel bijvullen 7 Programmatoetsen 8 Extra functies *

* niet bij alle modellen

Binnenkant van het apparaat

20	Bovenste servieskorf met etagère
21	Extra bestekkorf voor de bovenste servieskorf *
22	Bovenste sproeiarm
23	Onderste sproeiarm
24	Zoutreservoir met bijvul-indicatie *
25	Zeven
26	Bestekkorf
27	Onderste servieskorf
28	Vergrendeling
29	Reservoir voor glansspoelmiddel met bijvulindicatie
30	Afwasmiddelbakje
31	Typeplaatje

* niet bij alle modellen

Inkopen voordat u het apparaat voor het eerst in gebruik neemt:

• zout
• afwasmiddel – glansspoelmiddel Gebruik enkel producten die geschikt zijn voor de vaatwasmachine.

Wateronthardingsinstallatie

Voor een goed afwasresultaat heeft de afwasautomaat zacht water, d.w.z. water met weinig kalk nodig. Anders zetten zich witte kalkresten op het serviesgoed en de binnenkant van de spoelruimte af.

Leidingwater met een te hoge hardheidsgraad moet voor gebruik in de afwasautomaat onthard, d.w.z. ontkalkt worden.

Dit gebeurt met behulp van speciaal zout in de wateronthardingsinstallatie van de afwasautomaat.

De instelling en daarmee de benodigde hoeveelheid zout zijn afhankelijk van de hardheidsgraad van het leidingwater.

Instellen van de wateronthardingsinstallatie

(zie korte handleiding)

nl

Zout bijvullen

Werking van het zout

Tijdens het afwassen wordt het zout automatisch uit het zoutreservoir in de wateronthardingsinstallatie gespoeld waar de kalk wordt opgelost. De kalkhoudende oplossing wordt uit de afwasautomaat gepompt. Daarna functioneert het onthardingssysteem weer. Het regenereren functioneert alleen als het zout in het water is opgelost.

De schroefdop van het voorraadreservoir 24 openen.

Voordat u het apparaat voor het eerst in gebruik neemt: ca. 1 l water in het zoutreservoir gieten.

De meegeleverde trechter in de vulopening zetten.

Daarna zoveel zout toevoegen tot het zoutreservoir vol is (maximaal 1,5 kg). Als u het reservoir met zout vult, dan wordt het water verdrongen en loopt weg. Verwijder vervolgens de zoutresten rond de vulopening en sluit het reservoir zonder het deksel er schuin op te draaien.

De indicatie zout bijvullen 5 op het bedieningspaneel brandt eerst en gaat na enige tijd uit als zich een voldoende zoutconcentratie heeft gevormd.

Attentie

Bij het instellen op mag u geen regenereerzout gebruiken omdat er tijdens het afwassen geen zout verbruikt wordt. De indicatie voor zout is uitgeschakeld. Bij het instellen op tot 7 moet het zoutreservoir met zout worden gevuld.

Attentie!

Het zoutreservoir nooit met afwasmiddel vullen. Hierdoor gaat de onthardingsinstallatie kapot.

Indicatie zout bijvullen

Zodra de indicatie zout bijvullen 5 op het bedieningspaneel brandt, moet u zout bijvullen.

Vullen met glansspoelmiddel

Glansspoelmiddel wordt gebruikt om de glazen helder en het serviesgoed zonder strepen te laten opdrogen.

- Deksel van het voorraadreservoir voor glansspoelmiddel 29 openklappen. Druk hiertoe op de markering op het deksel en open tegelijkertijd het deksel met het bedieningslipje

• Giet glansspoelmiddel in de vulopening tot de indicatie donker wordt.
• Sluit het deksel tot u een klik hoort.

Gebruik alleen glansspoelmiddel dat geschikt is voor gebruik in een huishoudelijke afwasautomaat.

Instellen van de juiste dosering van glansspoelmiddel

De dosering van de hoeveelheid glansspoelmiddel kan traploos worden ingesteld. De instelknop is door de fabriek op 4 ingesteld.

Verander de instelling van de instelknop voor glansspoelmiddel als er strepen (draaien in richting –) of watervlekken (draaien in richting +) op het serviesgoed achterblijven.

Instelknop voor glansspoelmiddel

Indicatie glansspoelmiddel bijvullen

Zolang de indicatie glansspoelmiddel bijvullen op het bedieningspaneel 6 (niet bij alle modellen) of bij de doseerinrichting 29 donker is, is er genoeg glansspoelmiddel aanwezig.

Indicatie glansspoelmiddel bijvullen

Ongeschikt servies

In uw afwasautomaat mag u het volgende niet afwassen:

Bestek en servies met houten onderdelen. Ze logen uit en worden lelijk; ook de gebruikte lijm is niet bestand tegen de optredende temperaturen. Gevoelige gedecoreerde glazen en vazen, speciaal antiek of niet meer te vervangen serviesgoed. Deze decoraties waren nog niet bestand tegen het afwassen in een afwasautomaat.

Niet geschikt zijn bovendien kunststof voorwerpen die gevoelig zijn voor heet water, koperen en tinnen serviesgoed. Geglazuurd serviesgoed en voorwerpen van zilver en aluminium kunnen bij het afwassen gaan verkleuren of verbleken. Ook sommige soorten glas kunnen dof worden nadat ze vele malen zijn afgewassen. Verder hoort materiaal dat water absorbeert, zoals sponzen en doeken, niet in de afwasautomaat thuis.

Tip:

koop voortaan alleen serviesgoed waarbij staat aangegeven dat het geschikt is voor een afwasautomaat.

Attentie

Serviesgoed dat bevuild is met as, kaarsvet, smeerolie of verf mag niet in de afwasautomaat worden afgewassen.

Schade aan glas en serviesgoed

Oorzaken:

• glassoort en fabricagewijze van het glas; — chemische samenstelling van het afwasmiddel;
• temperatuur van het water en programmaduur van de afwasautomaat.

Advies:

• gebruik glas en porcelein dat door de fabricant aangeduid wordt als geschikt voor afwasautomaten.
• Gebruik afwasmiddel dat het serviesgoed ontziet. U kunt dit informeren bij de fabricant van het afwasmiddel.
• Kies een programma met een zo laag mogelijke temperatuur en een korte programmaduur.
• Om beschadigingen te voorkomen glas en bestek na afloop van het programma zo snel mogelijk uit de afwasautomaat halen.

Serviesgoed sorteren

Serviesgoed inruimen

Grove etensresten verwijderen.

Voorspoelen onder stromend water is niet nodig.

Het serviesgoed als volgt inruimen:

• alle soorten vaatwerk zoals kopjes, glazen, pannen etc. met de opening naar beneden zetten.
• Serviesgoed met een ronding of een holte schuin in de servieskorf zetten zodat het water er vanaf kan lopen.
• Het serviesgoed moet stevig staan en mag niet wankelen.
• De twee sproeiarmen moeten ongehinderd kunnen ronddraaien.

Heel kleine stukken kunnen niet in de machine gewassen worden omdat ze makkelijk uit de manden kunnen vallen.

Vaatwerk uit de machine halen

Om te vermijden dat waterdruppels van de bovenste mand op het vaatwerk in de onderste mand vallen, is het aan te raden om eerst de onderste en dan de bovenste mand te legen.

Kopjes en glazen

Bovenste servieskorf 20

* niet bij alle modellen

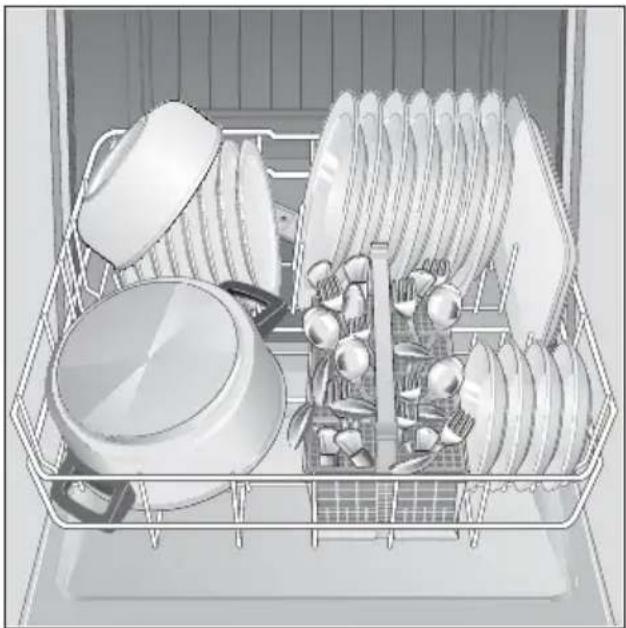

Pannen

Onderste servieskorf 27

Bestek altijd ongesorteerd met het eetvlak naar boven inruimen (wees voorzichtig met messenlemmets). Op deze manier kan de sproeistraal elk stuk bestek beter bereiken.

Om verwondingen te voorkomen: lange en puntige voorwerpen en messen op de etagère (bij sommige modellen) of op de messen-etagère (tegen meerprijs) leggen.

Omklapbare bordensteunen *

* niet bij alle modellen

De bordensteunen zijn omklapbaar waardoor pannen en schalen practischer kunnen worden ingeruimd.

Bakplaat-sproeikop *

* niet bij alle modellen

Bekijk eerst de afbeeldingen in de omslag. Grote bakplaten of roosters kunt u met behulp van de bakplaat-sproeikop reinigen: bovenste servieskorf eruit halen en de sproeikop erin zetten zoals afgebeeld. De bakplaten volgens de afbeelding inruimen, zodat de sproeistraal alle delen kan bereiken (maximaal 4 bakplaten en 2 roosters).

Messen-etagère *

* niet bij alle modellen

* niet bij alle modellen

Hoge glazen en glazen op een hoge voet niet tegen het servies maar tegen de rand van de etagère laten leunen.

Lange voorwerpen, voorsnij- en slacouverts, pollepels of messen op de etagère leggen zodat de sproeiarmen ongehinderd kunnen ronddraaien. U kunt de etagère naar wens in- en uitklappen.

Verstellen van de korfhoogte *

* niet bij alle modellen

De bovenste servieskorf kan – indien gewenst – op de bovenste of de onderste rollen gebruikt worden om in de bovenste of in de onderste servieskorf meer ruimte te maken voor hoger serviesgoed.

De bovenste servieskorf kan – indien gewenst – in de hoogte versteld worden om in de bovenste of in de onderste servieskorf meer ruimte te maken voor hoger serviesgoed.

— De bovenste korf uittrekken.

- Om de korf te laten zakken: de twee hendels links en rechts aan de buitenkant van de korf één voor één naar binnen drukken. Hierbij altijd de korf aan de zijkant met één hand aan de bovenste rand vasthouden. Hiermee voorkomt u dat de korf plotseling naar beneden valt (waardoor het serviesgoed beschadigd kan worden).

U kunt in uw afwasautomaat de in de handel verkrijgbare vloeibare of poedervormige afwasmiddelen, resp. tabletten gebruiken (geen hand-afwasmiddel!).

Er zijn momenteel drie soorten afwasmiddel verkrijgbaar:

1. met fosfaat en chloor
2. met fosfaat en zonder chloor
3. zonder fosfaat en zonder chloor

Bij gebruik van afwasmiddel zonder fosfaat kan er bij hard leidingwater eerder witte aanslag op het serviesgoed en de wanden van de spoelruimte ontstaan. U kunt dit vermijden door een grotere hoeveelheid afwasmiddel te doseren.

Afwasmiddel zonder chloor heeft een geringere bleekwerking. Dit kan leiden tot een versterkte aanslag van thee of tot verkleuringen op kunststof onderdelen.

De oplossing in dit geval:

• het gebruik van een sterker afwasprogramma of
• het doseren van een grotere hoeveelheid afwasmiddel of
• het gebruik van een afwasmiddel met chloor.

Of een afwasmiddel geschikt is voor zilveren voorwerpen vindt u op de verpakking van het afwasmiddel.

Heeft u nog andere vragen, dan raden wij u aan contact op te nemen met de fabrikant van het afwasmiddel.

Afwasmiddelbakje met doseerhulp

De indeling in het afwasmiddelbakje biedt hulp bij de juiste dosering van het afwasmiddel.

Het afwasmiddelbakje bevat bij de onderste lijn 15 ml afwasmiddel en bij de middelste lijn 20 ml. Een vol afwasmiddelbakje bevat 40 ml afwasmiddel.

Attentie!

Als het afwasmiddelbakje nog dicht is: vergrendeling opzij drukken om het te openen.

Vullen met afwasmiddel

- Het afwasmiddelbakje 30 met afwasmiddel vullen.

Neem voor een juiste dosering de gegevens van de fabrikant op de verpakking van het afwasmiddel in acht.

Bij het programma „Intensief“ ca. 10–15 ml afwasmiddel extra op de deur van het apparaat strooien.

Besparingstip

Bij het mono-afwassysteem resp. als het serviesgoed niet erg vuil is, kunt u normalerwijze volstaan met minder afwas-middel dan is aangegeven.

- Deksel van het afwasmiddelbakje sluiten: (1) deksel dichtschuiven en tot slot (2) licht erop drukken zodat de sluiting hoorbaar vastklikt.

- Bij gebruik van tabletten vindt u op de verpakking waar u de tabletten moet gebruiken (bijv. in de bestekkorf, het afwasmiddelbakje etc.).

Let erop dat ook bij gebruik van tabletten het deksel van het afwasmiddelbakje gesloten is.

! ATTENTIE! BELANGRIJKE AANWIJZINGEN BIJ HET GEBRUIK VAN GECOMBINEERDE REINIGINGSPRODUCTEN

Neem bij het gebruik van zogenaamde gecombineerde reinigingsproducten die het gebruik van bijv. glansspoelmiddel of zout overbodig moeten maken, de volgende belangrijke aanwijzingen in acht:

Sommige producten met geïntegreerd glansspoelmiddel werken alleen in bepaalde programma's optimaal.

Bij apparaten met automatische programma's hebben dergelijke producten meestal niet het gewenste effect.

Producten die het gebruik van regenereerzout overbodig maken, kunnen alleen binnen een bepaald waterhardheidsbereik gebruikt worden.

Als u deze gecombineerde producten wilt gebruiken, lees dan de gebruiksaanwijzing van deze producten of eventuele aanwijzingen op de verpakking nauwkeurig door!

Neem in geval van twijfel contact op met de fabrikant van het reinigingsmiddel, vooral als:

- het serviesgoed na afloop van het programma erg nat is.

Bij klachten die direct verband houden met het gebruik van deze producten, kunnen wij niet aansprakelijk gesteld worden!

Programma-overzicht

In dit overzicht staat het maximaal mogelijke aantal programma's vermeld. De bij uw apparaat behorende programma's kunt u op het bedieningspaneel aflezen.

Soort serviesgoed

Programmakeuze

Aan de hand van het soort en de hoeveelheid serviesgoed, resp. van de etensresten kunt u in het programma-overzicht het juiste door u in te stellen programma vinden.

De bijbehorende programmagegevens vindt u in de korte handleiding.

Afwassen

Besparingstip

Bij een niet vol beladen machine kunt u meestal gebruik maken van een minder sterk programma.

Programmagegevens

De programmagegevens hebben betrekking op normale omstandigheden. Door:

• verschillen in de hoeveelheid serviesgoed
• de temperatuur van het toegevoerde water
• de druk in de waterleiding
• de omgevingstemperatuur — toleranties in de netspanning
• en de onvermijdelijke toleranties in het apparaat (bijv. temperatuur, hoeveelheid water, ...)

kunnen grotere afwijkingen optreden.

De waarden van het waterverbruik hebben betrekking op instelwaarde 4 van de waterhardheid.

Aqua-Sensor

De Aqua-Sensor is een optisch meetsysteem waarmee de vertroebeling van het afwaswater wordt gemeten. Met infrarood licht kan de vervuiling van het water door losgeweekte etensresten, zoals ei, vet en havermout, herkend worden.

De Aqua-Sensor werkt in alle programma's met voorspoelen. Als na afloop van het voorspoelen het afwaswater nog „schoon” is, dan wordt het water verder gebruikt voor de aansluitende reinigingsfase. Is het water te vuil, dan wordt het afgepompt en door vers water vervangen. Op deze manier wordt het waterverbruik bij „geringe” vervuiling van het serviesgoed met ca. 4 liter water verminderd.

Inschakelen van het apparaat

• Kraan opendraaien.
• Hoofdschakelaar 1 inschakelen. De indicaties van het laatst gekozen programma branden. Dit programma begint als u geen andere programmatoets 7 hebt ingedrukt.
• Op de cijferindicatie 4 verschijnt de vermoedelijke programmaduur.
• Deur sluiten. Het programmaverloop start automatisch.

Einde van het programma

Het einde van het programma wordt akoestisch aangegeven door een zoemtoon.

Deze functie kan als volgt veranderd worden:

- Programmatoets starttijd kiezen 3 ingedrukt houden en de hoofdschakelaar 1 inschakelen. Daarna de toetsen loslaten.

De toets starttijd kiezen 3 knippert en op de cijferindicatie brandt de door de fabriek ingestelde waarde (fluid).

Om de instelling te veranderen: programmatoets starttijd kiezen 3 indrukken.

Bij elke druk op de toets wordt de instelwaarde met één cijfer verhoogd; als stand bereikt is, dan springt de indicatie weer op (uit).

- Hoofdschakelaar 1 uitschakelen. De instelling is opgeslagen in het geheugen.

Uitschakelen van het apparaat

Enkele minuten na afloop van het programma:

• Na afloop van het programma de deur openen.
• Hoofdschakelaar 1 uitschakelen.
• Kraan dichtdraaien (niet van toepassing op apparaten met Aqua-Stop).
• Na afkoeling het serviesgoed uit het apparaat halen.

Onderbreking van het programma

• Deur openen. Wees voorzichtig! Er bestaat kans dat er water uit het apparaat spuit. De deur pas helemaal openen als de sproeiarm niet meer ronddraait.
• Hoofdschakelaar 1 uitschakelen.
• De lichtindicatie gaat uit. Het programma blijft opgeslagen in het geheugen.
• Bij aansluiting op warm water of als de machine al is opgewarmd en de deur van het apparaat geopend werd, de deur eerst een paar minuten op een kier laten staan en daarna dichtdoen. Anders kan door expansie de deur van het apparaat openspringen.
• Om het programma door te laten gaan: hoofdschakelaar weer inschakelen en de deur sluiten.

Starttijd kiezen

U kunt het programma tot 19 uur later (in stappen van een uur) laten starten.

• Apparaat inschakelen.
• Onmiddellijk de toets starttijd kiezen 3 indrukken. De cijferindicatie 4 springt op in
• De toets starttijd kiezen net zolang indrukken tot de aangegeven tijd aan uw wens voldoet.
• Om de gekozen starttijd te wissen: toets starttijd kiezen net zolang indrukken tot op de cijfer-indicatie Oh verschijnt. Tot de starttijd kunt u het programma willekeurig veranderen.

Resttijdindicatie

De resttijdindicatie corrigeert zichzelf. Aan het begin van het programma geeft deze de vermoedelijke duur van het programma aan. Deze tijd is gebaseerd op het ervoor gebruikte programma resp. op de duur van het programma bij het testen in de fabriek. Tijdens het programmaverloop wordt de tijd tot het einde van het programma aangegeven. Hierbij wordt de resttijd, afhankelijk van de temperatuur van het toegevoerde water en van de hoeveelheid serviesgoed, gecorrigeerd.

Intensief drogen

Door de functie „intensief drogen” te activeren bereikt u door een hogere temperatuur tijdens het naspoelen een nog beter droogresultaat.

• Programmatoets A ingedrukt houden en de hoofdschakelaar 1 inschakelen.
• Beide toetsen loslaten. Op de cijferindicatie 4 knippert een 1 (aan) of een fruit).
• Om de instelling te veranderen de programmatoets A indrukken.
• Hoofdschakelaar 1 uitschakelen. De instelling blijft in het geheugen opgeslagen.

Programma afbreken (Reset)

- Alleen als de hoofdschakelaar is ingeschakeld:

Programmatoetsen A en C

gedurende ca. 3 sec. tegelijkertijd indrukken.

De cijfer-indicatie geeft 0 aan.

• Deur sluiten.
• Het programma is binnen ca. 1 minuut afgelopen.
• Hoofdschakelaar 1 na afloop van het programma uitschakelen.
• Afwasmiddelbakje 30 sluiten.

Om een nieuw programma te starten de hoofdschakelaar 1 weer inschakelen en het gewenste programma kiezen.

Wijzigen van het programma

Nadat u het apparaat hebt ingeschakeld, kunt u binnen 2 min. een ander programma instellen.

Als het programma hierna gewijzigd moet worden, dan worden eerst de al gestarte programma-onderdelen (bijv. reinigen) afgewerkt.

De nieuw aangegeven resttijd bestaat uit de resttijd van het vorige programma-onderdeel en de resttijd van het nieuw gekozen programma.

Extra functies *

* niet bij alle modellen

Inweken *

Het extra programma inweken loopt vóór het hoofdprogramma af. In dit extra programma kan in de onderste servieskorf serviesgoed (bijv. pannen, schalen etc.) worden ingeweekt en voorgespoeld. Als u wilt inweken moet u vóór het starten van het programma de toets „Inweken” indrukken. Wij raden u aan ca. 5 g afwasmiddel extra op de deur van het apparaat te strooien.

Tijdverkorting *

Door de toets „Tijdverkorting” in te drukken worden de droogfase en de afwastijd verkort. Het afwas- en droogresultaat worden door de tijdverkorting verminderd.

Afwassen in de bovenste servieskorf *

Bij een kleine afwas (bijv. glazen, kopjes, borden) vult u alleen de bovenste servieskorf en schakelt u het programma „bovenste servieskorf” in. Hierbij moet de onderste servieskorf leeg zijn. Om af te wassen iets minder afwasmiddel gebruiken dan wordt aangeraden bij een volle belading van de afwasautomaat.

Afwassen in de onderste servieskorf *

Bij een kleine afwas (bijv. borden, pannen, schalen) vult u alleen de onderste servieskorf en schakelt u het programma „onderste servieskorf” in. Hierbij moet de bovenste servieskorf leeg zijn. Om af te wassen iets minder afwasmiddel gebruiken dan wordt aangeraden bij een volle belading van de afwasautomaat.

Schoonmaken en onderhoud

Regelmatige controle en onderhoud van het apparaat dragen ertoe bij defecten te voorkomen. Dit bespaart u tijd en ergernis. Daarom moet u af en toe de afwasautomaat goed controleren.

Algemene toestand van de machine

- Spoelruimte controleren op aanslag van vet en kalk.

Als u zulke aanslag aantreft:

- machine met afwasmiddel grondig doorspoelen.

Speciaal zout

Controleer de indicatie zout bijvullen 5. Indien nodig zout bijvullen.

Glansspoelmiddel

Controleer de indicatie glansspoelmiddel bijvullen op het bedieningspaneel 6 resp. de indicatie in het voorraadreservoir 29. Indien nodig glansspoelmiddel bijvullen.

Zeven

De zeven 25 zorgen ervoor dat grove etensresten in het spoelwater niet in de afvoerpomp terechtkomen. Door deze etensresten kunnen de zeven verstopt raken.

Het zeefsysteem bestaat uit een zeefcilinder, een vlakke fijne zeef en – afhankelijk van het type apparaat – tevens uit een microzeef (*).

• Na elke afwasbeurt de zeven op etensresten controleren.
• Na het losdraaien van de zeefcilinder kunt u het zeefsysteem eruit halen. Etensresten verwijderen en de zeven onder stromend water schoonmaken.

- Bij de montage: het zevensysteem erin zetten en met de zeefcilinder vastschroeven.

Kalk en etensresten in het spoelwater kunnen de sproei-openingen en de lagers van de sproeiarmen 22 en 23 blokkeren.

• Sproeiopeningen van de sproeiarmen op verstopping door etensresten controleren.
• Eventueel de onderste sproeiarm 23 naar boven eraf trekken.
• Bovenste sproeiarm 22 eraf schroeven.
• Sproeiarmen onder stromend water schoonmaken.
• Sproeiarmen weer vastdrukken resp. vastschroeven.

Kleine storingen zelf verhelpen

De meest voorkomende storingen in het dagelijks gebruik van het apparaat kunt u zelf verhelpen zonder de hulp van de Servicedienst in te roepen. Hiermee bespaart u kosten en bent u ervan zeker dat u het apparaat weer snel kunt gebruiken. Het volgende overzicht kan u erbij helpen de oorzaken van de ontstane storingen vinden.

Storingen

... bij het inschakelen

- Het apparaat start niet

• De zekering in het huis is niet in orde. — De stekker zit niet in het stopcontact.
• De deur van het apparaat is niet goed gesloten.
• De kraan staat niet open.
• De zeef aan de watertoevoerslang is verstopt. De zeef bevindt zich aan de aansluiting van de Aqua-Stop resp. van de toevoerslang.

Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd.

Ondeskundige reparaties kunnen aanzienlijke schade en gevaar voor de gebruiker opleveren.

... aan het apparaat

- de onderste sproeiarm draait moeilijk

- Sproeiarm door kleine deeltjes of etensresten geblokkeerd.

- Deksel van het afwasmiddelbakje kan niet gesloten worden

- Doseerreservoir te vol.

- Mechanisme geblokkeerd door vastgeplakte resten van afwasmiddel.

- Controlelampjes gaan na de afwas niet uit.

- Hoofdschakelaar is nog ingeschakeld.

- Er kleven na de afwas resten afwasmiddel in het reservoir.

- Reservoir was bij het vullen vochtig; vul alleen een droog reservoir met afwasmiddel.

- Na afloop van het programma blijft er water in het apparaat staan.

- De afvoerslang is verstopt of geknikt.

- De afvoerpomp is geblokkeerd.

- De zeven zijn verstopt.

- Het programma is nog niet afgelopen. Wacht op het einde van het programma (de cijferindicatie geeft 0 aan).

- Voer de functie "Reset" uit.

... bij de afwas

- Abnormale schuimvorming.

- Handafwasmiddel in het reservoir voor glansspoelmiddel.

- Gemorst spoelmiddel kan bij de volgende spoelbeurt tot overmatige schuimvorming leiden; verwijder daarom het gemorste spoelmiddel met een doek.

- Het programma stopt tijdens de afwas

- Stroomtoevoer onderbroken.

- Watertoevoer onderbroken.

- Klappende geluiden tijdens de afwas

- Sproeiarm slaat tegen serviesgoed.

Kletterende geluiden tijdens de afwas

- Serviesgoed niet goed ingeruimd.

- Klappende geluiden van de vulventielen

- Wordt veroorzaakt door de ligging van de waterleiding en heeft geen invloed op het functioneren van de machine. Deze geluiden kunnen niet verholpen worden.

... aan het serviesgoed

- Er blijven gedeeltelijk etensresten aan het serviesgoed plakken

- Het serviesgoed was niet goed ingeruimd, de waterstralen konden het oppervlak niet bereiken.

- Het serviesgoed ligt tegen elkaar aan.

- Te weinig afwasmiddel gebruikt.

- Een te zwak programma gekozen.

- Sproeiarmen konden niet ongehinderd ronddraaien doordat een stuk serviesgoed in de weg stond.

- Sproeiers van de sproeiarmen zijn door etensresten verstopt.

- De zeven zijn verstopt.

- Zeven verkeerd ingezet.

- Afvoerpomp geblokkeerd.

- Er ontstaan verkleuringen op kunststof onderdelen

- Te weinig afwasmiddel gebruikt.

- Het afwasmiddel heeft te weinig bleekwerking. Afwasmiddel met chloor gebruiken.

- Er blijven gedeeltelijk witte vlekken op het serviesgoed achter, de glazen blijven melkkleurig

• Te weinig afwasmiddel gebruikt. — Hoeveelheid glansspoelmiddel te laag ingesteld.
• Ondanks een hoge hardheidsgraad van het leidingwater geen zout toegevoegd. — Onthardingsinstallatie te laag ingesteld.
• Het deksel van het zoutreservoir is niet goed vastgedraaid.
• Als u afwasmiddel zonder fosfaat hebt gebruikt, probeer dan eens afwasmiddel met fosfaat ter vergelijking.

- Het serviesgoed wordt niet droog

• Programma zonder drogen gekozen.
• Hoeveelheid glansspoelmiddel te laag ingesteld.
• Serviesgoed te snel uit het apparaat gehaald.

- De glazen zien er dof uit

— Hoeveelheid glansspoelmiddel te laag ingesteld.

- Resten thee of lippenstift zijn achtergebleven

• Het afwasmiddel heeft te weinig bleekwerking.
• Een te lage afwastemperatuur gekozen.

Roestsporen op het bestek

• Het bestek is niet voldoende roestbestendig.
• Het zoutgehalte in het afwaswater is te hoog.
• Deksel van het zoutreservoir niet goed vastgedraaid.
• Tijdens het navullen te veel zout toegevoegd.

- De glazen worden dof en verkleuren, de aanslag kan niet worden afgewreven

• Een ongeschikt afwasmiddel gebruikt.
• De glazen zijn niet geschikt voor een afwasautomaat.

- Op glazen en bestek blijven strepen achter, de glazen zien er metaalachtig uit.

— Hoeveelheid glansspoelmiddel te hoog ingesteld.

Inschakelen van de Servicedienst

Als het u niet lukt de fout te verhelpen, schakel dan de Servicedienst in. Het dichtstbijzijnde adres van de Servicedienst vindt u in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de Servicedienst het typenummer (1) en het FD-nummer (2) op. U vindt deze gegevens op het typeplaatje op de deur van het apparaat.

Opgelet

We willen er u op wijzen dat een bezoek van een technicus van onze klantendienst naar aanleiding van een de beschreven storingen ook tijdens de garantieperiode niet kostenloos is.

Attentie

Richtlijnen bij het afvoeren van uw oude apparaat en van de verpakking

Uw oude apparaat is geen waardeloos afvalproduct.

Waardevolle grondstoffen kunnen door een milieuvriendelijke wijze van afvoeren na bewerking opnieuw gebruikt worden. Bij afgedankte apparaten: stekker uit het stopcontact trekken, aansluitkabel doorknippen en samen met de stekker verwijderen.

Deursluiting onklaar maken. Hiermee voorkomt u dat kinderen zichzelf tijdens het spelen in het apparaat opsluiten en in levensgevaar raken.

Uw nieuwe apparaat werd tijdens het transport naar u door de verpakking beschermd. Voor de verpakking werd gebruik gemaakt van materialen die het milieu kan verdragen en die geschikt zijn voor hergebruik. Help a.u.b. mee aan het beschermen van het milieu door de verpakking op een milieuvriendelijke wijze te (laten) afvoeren.

Kinderen niet met de verpakking en onderdelen ervan laten spelen. Kans op verstikking door vouwkarton en foliemateriaal.

U kunt bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren voor een milieuvriendelijke verwerking.

Aanwijzingen voor vergelijkende tests

De voorwaarden voor de vergelijkende tests vindt u op het extra blad "Aanwijzingen voor vergelijkende tests". De verbruikswaarden voor de betreffende programma's vindt u in de korte handleiding.

Algemeen

- Geïntegreerde en onderbouwapparaten die achteraf als vrijstaand apparaat worden opgesteld, moeten beveiligd worden tegen kantelen, bijv. door het vast te schroeven aan de muur of door inbouw onder een doorlopend werkblad dat aan de kasten ernaast is vastgeschroefd.

Installatie

Om de afwasautomaat goed te laten functioneren moet hij vakkundig worden aangesloten. De gegevens van watertoevoer en -afvoer en de elektrische aansluitwaarden moeten met de vereiste criteria overeenkomen zoals deze in de volgende alinea's resp. in het montage-voorschrift zijn beschreven.

Bij de montage de juiste volgorde van de handelingen aanhouden:

– bij aflevering controleren - plaatsen - aansluiting op de waterafvoer – aansluiting op de watertoevoer – elektrische aansluiting

Aflevering

Uw afwasautomaat werd in de fabriek zorgvuldig getest op foutloos functioneren waardoor kleine watervlekken zijn achtergebleven. Deze zijn na de eerste afwasbeurt verdwenen.

Plaatsing

De vereiste inbouwmaten vindt u in het montagevoorschrift. Het apparaat met behulp van de verstelbare voetjes waterpas stellen. Let erop dat het apparaat stevig staat.

Aansluiten op de waterafvoer

De noodzakelijke handelingen vindt u in het montagevoorschrift. Eventueel een sifon met aansluitnippel monteren.

Afvoerslang met behulp van de meegeleverde onderdelen op de aansluitnippel van de sifon aansluiten.

Aansluiten op de watertoevoer

Aansluiting volgens montagevoorschrift. Toevoerslang met behulp van de meegeleverde onderdelen op de kraan aansluiten.

Waterdruk:

minimaal 0,5 bar, maximaal 10 bar.

Bij hogere druk een reduceerventiel aanbrengen.

Hoeveelheid binnenstromend water:

Temperatuur van het water:

bij voorkeur koud water. Warm water mag maximaal een temperatuur van 60 °C hebben.

Elektrische aansluiting

Het apparaat uitsluitend via een volgens de voorschriften aangebracht, randgeaard stopcontact op 230 volt wisselstroom aansluiten. Zie het typeplaatje 31 voor de vereiste zekering. Het stopcontact moet zich in de buurt van de afwasautomaat bevinden en gemakkelijk toegankelijk zijn.

Bij verlenging van de aansluitkabel de stekker er niet afknippen. De kabel kan in de aansluitdoos aan de achterkant van het apparaat vervangen worden.

Bij gebruik van een aardlekschakelaar

Mag alleen een type met het teken worden geïnstalleerd. Alleen deze aardlekschakelaar voldoet aan de nu geldende voorschriften.

Demontage

De volgorde van de handelingen is ook hier belangrijk:

Allereerst het apparaat loskoppelen van het lichtnet.

Stekker uit het stopcontact trekken.

Watertoevoer afsluiten.

Aansluiting op de waterafvoer en -toevoer loskoppelen.

Bevestigingsschroeven onder het werkblad losdraaien.

Indien aanwezig de plint verwijderen.

Het apparaat eruit halen en de slang voorzichtig naar voren trekken.

Transport

De afwasautomaat leeg laten lopen. Losse onderdelen vastzetten. Het apparaat alleen rechtop vervoeren.

- Als het apparaat niet rechtop wordt vervoerd, dan kan er resterend water in het besturingsmechanisme terechtkomen. Dit kan tot een verkeerd programmaverloop leiden.

- Het apparaat laten leeglopen op de volgende wijze:

• Kraan opendraaien.
• Hoofdschakelaar inschakelen.
• Programma B kiezen. Op de cijferindicatie verschijnt de programmaduur in minuten.
• Deur sluiten.
• Ca. 4 minuten wachten.
• Programma beëindigen door de toetsen A en C tegelijkertijd in te drukken.
• De tijdindicatie springt weer op 0.
• Na één minuut het apparaat uitschakelen.
• Kraan dichtdraaien.

Bescherming tegen vorst

Als het apparaat niet in een vorstvrije ruimte staat (bijv. in een vakantiehuisje), dan moet u het apparaat helemaal laten leeglopen (zie transport).

Kraan dichtdraaien, toevoerslang losmaken en laten leeglopen.

(vervalt bij apparaten zonder Aqua-Stop)

Als aanvulling op de garantie-aanspraken tegenover de verkoper in de koopovereenkomst en als aanvulling op onze garantie op het apparaat wordt u schadeloos gesteld als aan onderstaande voorwaarden wordt voldaan:

1. Als door een fout in ons Aqua-Stop-systeem waterschade wordt veroorzaakt vergoeden wij de schade aan particuliere gebruikers.
2. Deze aansprakelijkheidsgarantie geldt voor de levensduur van het apparaat.
3. Voorwaarde voor aanspraak op garantie is dat het apparaat met Aqua-Stop vakkundig en overeenkomstig ons installatievoorschrift is opgesteld en aangesloten; hiertoe behoort ook de vakkundig gemonteerde verlenging van de Aqua-Stop (origineel toebehoren). Onze garantie heeft geen betrekking op defecte toevoerleidingen of armaturen tot aan de Aqua-Stop-aansluiting op de kraan.
4. Tijdens het gebruik van een apparaat met Aqua-Stop hoeft u er in principe niet bij te blijven resp. na het gebruik om veiligheidsredenen de kraan dicht te draaien. Alleen bij langere afwezigheid, bijv. als u een paar weken op vakantie gaat, moet de kraan worden dichtgedraaid.

AQUA-STOP-Garantie
