Producttype	Afzuigkap
Merk	Zanussi
Model	ZHI 611 G
Breedte	60 cm
Diepte	50 cm
Hoogte (inbouw)	15 cm
Nettogewicht	12 kg
Elektrische voeding	220-240 V ~ 50 Hz
Motorvermogen	250 W
Verlichting	2 halogeenlampen (max 40 W elk)
Aantal snelheden	3 snelheden + intensiefstand
Bedieningstype	Mechanische drukknoppen
Materiaal vetfilter	Meerlaags wasbaar aluminium
Koolstoffilter (optioneel)	Ja, vervanging elke 3-6 maanden
Luchtuitlaatdiameter	120 mm
Minimale installatiehoogte (boven de kookplaat)	65 cm (elektrisch) / 75 cm (gas)
Maximaal geluidsniveau	65 dB(A)
Energielabel	C
Onderhoud vetfilter	Maandelijks wassen in de vaatwasser of met de hand
Onderhoud apparaat	Reinigen met een vochtige doek en mild schoonmaakmiddel
Reserveonderdelen beschikbaar	Filters, lampen, schakelaars, motor

Veelgestelde vragen - ZHI 611 G ZANUSSI

Hoe installeer ik de afzuigkap ZHI 611 G?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd een minimale hoogte van 65 cm boven een elektrische kookplaat en 75 cm voor een gasfornuis aan. Zorg ervoor dat de diameter van de luchtuitlaat (120 mm) overeenkomt met uw afvoerkanaal.

Hoe reinig ik het vetfilter?

Het aluminium vetfilter wordt maandelijks gewassen in de vaatwasser of met de hand met warm zeepwater. Droog het goed af voordat u het terugplaatst.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Het is niet wasbaar en bevindt zich onder het vetfilter.

Hoe vervang ik de lamp van de afzuigkap?

Koppel het apparaat los. Verwijder de lampkap en schroef de defecte lamp los. Vervang deze door een halogeenlamp van hetzelfde type (max 40 W) en draai hem vast.

Wat te doen als de afzuigkap niet meer werkt?

Controleer de stroomvoorziening (zekering, stroomonderbreker). Als de motor niet draait, kan de condensator of motor defect zijn. Neem contact op met een erkende service.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, er moet een koolstoffilter (niet meegeleverd) worden geïnstalleerd en de lucht wordt de kamer in geleid. Het afvoerkanaal moet worden geblokkeerd.

Wat is het geluidsniveau van de afzuigkap?

Het maximale geluidsniveau is 65 dB(A) in de intensieve stand. Lagere snelheden zijn stiller.

Hoe stel ik de afzuigsnelheid in?

Gebruik de drukknoppen om de gewenste snelheid te selecteren: stand 1 (laag), 2 (midden), 3 (hoog) en een speciale knop voor de intensieve stand (max).

Wat te doen als de afzuigkap aangaat maar niet zuigt?

Controleer of het vetfilter niet verstopt is. Maak het schoon of vervang het indien nodig. Als het probleem aanhoudt, kan de motor of ventilator defect zijn.

Waar kan ik reserveonderdelen vinden voor de Zanussi ZHI 611 G?

Reserveonderdelen (filters, lampen, schakelaars, motor) zijn verkrijgbaar bij de klantenservice van Zanussi of in speciaalzaken. Gebruik het exacte modelnummer.

GEBRUIKSAANWIJZING ZHI 611 G ZANUSSI

Gebruiksaanwijzing .... 19 Onderhoud en reiniging .... 20

Antivetfilter in kunstvezel 20

Dunne antivetfilter in kunstvezel 20

Gemengde antivetfilter 20

Filter van actieve vegetale koolstof 20

Bevestiging van het frontpaneel op de frontplaat 21

Bevestiging aan de hangmeubels op zij 21

Bevestiging aan de muur 21

Dit is een converteerbare inbouwkap, die of als afzuigkap (naar buiten afgevoerde lucht) of als filtreerkap (interne circulatie) gebruikt kan worden. Het blijft evenwel mogelijk de aanvankelijke afstelling te wijzigen, zelfs na de installatie.

Gebruiksaanwijzing

Gebruik in de versie externe afvoer (Afzuiging)

Hierbij worden de keukengeuren door middel van afvoerbuizen naar buiten afgevoerd (tekening nr. 1). Koppel de klemring aan de externe afvoerbuis, open het afzuigraster en controleer of de omschakelingsknop in de positie «AFZUIGING» staat. In de versie afzuiging heeft de dampkap geen filter met actieve vegetale koolstof nodig. Voor het openen van het afzuigraster (tekening nr. 3), de speciale zijklemmen naar het centrum van de kam duwen en tegelijkertijd het raster naar voor verplaatsen en trekken.

Gebruik in de versie interne verwerking (Filtratie)

De lucht wordt, nadat deze het filter met actieve vegetale koolstof heeft doordrongen en zo gezuiverd is, terug de omgeving ingestuwd (tekening nr. 2). Open het afzuigraster en controleer of de omschakelingsknop in de positie «FILTRATIE» staat. Breng het filter met de actieve vegetale koolstof (niet geleverd bij afzuigkappen) aan op de klemdop die zich op de plastieken houder van de motor bevind.

Wenken en raadgevingen voor het gebruik Met de knoppen (tekening nr. 4) worden de bedrijfssnelheden (3), de

verlichtingsinstallatie (4) en de motorgroep van de dampkap (2), ingeschakeld. Een controlelichtje (5) geeft aan dat de kap in werking is. Een microschakelaar (1) zet de voorgekozen bedrijfssnelheden, het stroomcircuit in resp. buiten werking bij openen resp. sluiten van het frontpaneel. Om een goed resultaat te bekomen raden wij U aan de hoogste snelheid te gebruiken in geval van een sterke concentratie van

geuren en damp, de tweede snelheid in normale omstandigheden en de eerste snelheid om een zuivere lucht te bekomen met een laag verbruik van elektrische energie.

Onderhoud en reiniging

Een goed onderhoud garandeert een goede werking en een goed rendement. De wijze waarop het antivetfilter moet worden onderhouden varieert naargelang het type van filter en wordt hier dan ook gespecificeerd weergegeven:

Antivetfilter in kunstvezel

(dikte 8/10 mm)

Eén maal per maand in lauw water en reinigingsmiddel wassen zonder wringen. Het filter goed laten drogen voor u het terug monteert. Vervangen na 6 wasbeurten.

Wordt om de 3 maanden vervangen. Opgepast!

Deze filter mag niet gewassen noch opnieuw gebruikt worden.

Gemengde antivetfilter

(dunne filter in kunstvezel + filter in metaal) De dunne filter in kunstvezel wordt om de drie maanden vervangen en mag niet

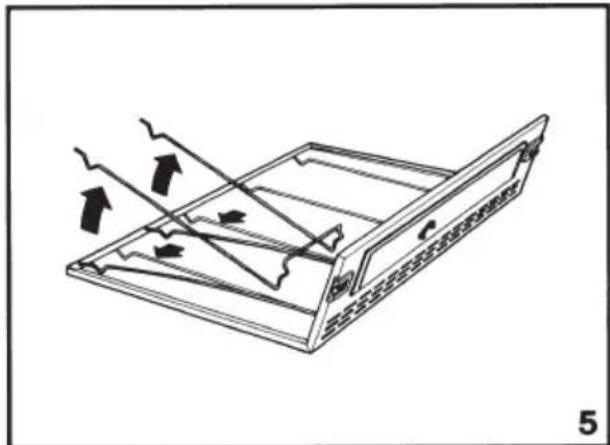

gewassen noch opnieuw gebruikt worden. Het filter in metaal wordt één maal per maand gewassen, in lauw water en reinigingsmiddel, en mag niet geplooid worden. Het filter laten drogen voor U het terug monteert. Het is aangeraden vóór de reiniging en de vervanging van de filters, de vermelde instructies te volgen om brandgevaar te vermijden. Om het antivetfilter te verwijderen moet U het afzuigraster openen en de filterklemmen in metaaldraad verwijderen (tekening nr. 5).

Filter van actieve vegetale koolstof

(enkel bijgeleverd voor Filtratiedampkappen)

Heeft als functie de geuren in de lucht die haar doordringen op te slorpen en hoeft niet gewassen te worden, maar gaat wel om de drie maanden vervangen. Om het filter te vervangen, het afzuigraster openen en de verbruikte filter verwijderen door de klemdop los te schroeven (tekening nr. 6). Om de verlichtingslampen te vervangen het afzuigraster openen en de lampen losschroeven. Gebruik lampen van hetzelfde type en met hetzelfde vermogen.

BELANGRIJK

De elektrische installatie is voorzien van een aarding volgens de internationale veiligheidsnormen. De veiligheidsafstand tussen de kookplaten en de dampkap bedraagt 65 cm. Houd de frituurketels in de gaten wanneer u deze gebruikt: oververhitte olie is licht ontvlambaar. Flambeer niet onder de dampkap. De kap mag niet worden aangesloten op afvoerinstallaties van verbrandingsafval (stoomketels, centrale verwarming, boilers enz.). Ga voordat u de stroomverbinding tot stand brengt na of de netspanning overeenstemt

met de spanning aangeduid op het plaatje met de technische gegevens binnenin de dampkap. Schakel voordat u tot enige reiniging of onderhoudsoperatie overgaat, de kap uit door de stekker uit het stopcontact te trekken of door de centrale elektriciteitsschakelaar uit te schakelen.

Bevestiging van het

frontpaneel op de frontplaat

(tekening nr. 7)

De frontplaat van de afzuigkap afhalen door deze naar voren te trekken en tegelijkertijd de klem die zich links van de dampkap bevindt, te deblokkeren. Doorboor het paneel, gebruik makend van de speciale boormal, plaats de frontplaat op het houten paneel en bevestig deze met behulp van de bijgeleverde schroeven diam. 3,9 x 13 mm. Monteer de frontplaat terug op de dampkap. Let erop dat de geleidingen goed komen te zitten. De schuifbeweging van de frontplaat kan geregeld worden door middel van de twee schroeven V die zich aan de binnenzijde bevinden.

Bevestiging aan de

hangmeubels op zij

(tekening nr. 8)

Doorboor de hangmeubels, gebruik makend van de speciale boormal. Verwijder de frontplaat van de afzuigkap en het raster. Bevestig de dampkap aan de hangmeubels met de schroeven, diam. 3,5 x 16 mm, die in de kit zijn bijgeleverd. Schroef deze schroeven vast vanuit de binnenzijde van de kap.

Bevestiging aan de muur

(tekening nr. 9-10)

Doorboor de muur, gebruik makend van de speciale boormal, plaats de pluggen in de gaten, bevestig de twee houders met de vier schroeven en hang de dampkap aan de houders. Pluggen, houders en schroeven zijn in de kit bijgeleverd. De dampkap is aan de achterste hoek voorzien van twee verlengbare steunen, die samen met het zich daaronder bevindende haakse element, gelijkschakeling met de andere meubels mogelijk maakt.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
