Producttype	Koelkast-vriezer
Merk	Daewoo
Model	FRN-X22F2
Totale capaciteit	350 L
Koelkastcapaciteit	250 L
Vriescapaciteit	100 L
Energielabel	A+
Jaarlijks verbruik	300 kWh
Afmetingen (H x B x D)	185 x 60 x 65 cm
Netto gewicht	70 kg
Voeding	220-240 V ~ 50 Hz
Ontdooiing	Automatisch (koelkast), handmatig (vriezer)
Verlichting	LED binnenverlichting
Legplanken	Verstelbare gehard glazen legplanken
Groentelade	Ja, met vochtigheidsregeling
Omkeerbare deur	Ja
Geluidsniveau	40 dB (A)
Koelmiddel	R600a
Onderhoud	Reinigen met een zachte doek en zeepwater
Reserveonderdelen	Verkrijgbaar bij de fabrikant

Veelgestelde vragen - FRN-X22F2 DAEWOO

Hoe installeer ik de koelkast correct?

Plaats het apparaat op een vlak en stabiel oppervlak, uit de buurt van warmtebronnen. Laat minimaal 10 cm ruimte aan de achterkant voor ventilatie. Sluit aan op een geaard stopcontact.

Wat is de ideale temperatuur voor de koelkast?

De aanbevolen temperatuur is 4°C voor de koelkast en -18°C voor de vriezer. Gebruik de bedieningselementen om aan te passen.

Hoe reinig ik de binnenkant?

Haal de stekker uit het stopcontact, verwijder het voedsel en de legplanken. Reinig met een zachte doek gedrenkt in lauw water en milde zeep. Spoel en droog. Gebruik nooit schurende middelen.

Wat te doen als de koelkast niet koelt?

Controleer of het stopcontact werkt en of de thermostaat correct is ingesteld. Zorg ervoor dat de ventilatie niet geblokkeerd is. Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe kan ik de deurrichting omkeren?

Draai de scharnieren los, verwijder de deur en plaats deze aan de andere kant volgens de instructies in de handleiding. U heeft een schroevendraaier nodig.

Waarom hoopt zich water op in de koelkast?

Controleer of het afvoergaatje voor het ontdooiwater niet verstopt is. Maak het schoon met een wattenstaafje. Zorg er ook voor dat de deur goed sluit.

Wat is de levensduur van de koelkast?

Gemiddeld gaat een koelkast 10 tot 15 jaar mee. Regelmatig onderhoud kan de levensduur verlengen.

De koelkast maakt geluid, is dat normaal?

Ja, sommige geluiden zijn normaal, zoals het zoemen van de compressor of het borrelen van het koelmiddel. Als het geluid abnormaal hard is, controleer dan of het apparaat waterpas staat.

Hoe ontdooi ik de vriezer?

Haal de stekker uit het stopcontact en haal het voedsel eruit. Plaats een bak om het water op te vangen. Laat de deur open tot het ijs gesmolten is en reinig vervolgens.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij de klantenservice van Daewoo of op gespecialiseerde websites. Gebruik het modelnummer FRN-X22F2 om het onderdeel te identificeren.

GEBRUIKSAANWIJZING FRN-X22F2 DAEWOO

NL Gebruikshandleiding

Verwijdering van gebruikte elektrische en elektronische toestellen.

Het symbool op het toestel, toebehoren of verpakking, duiden aan dat dit toestel niet als huishoudelijk afval mag worden behandeld.

Gelieve dit naar een geschikt verzamelpunt te brengen voor de recyclage van elektrisch en

elektronisch afval.

In de Europese Unie en andere Europese landen zijn er gescheiden ophaalprocessen voor gebruikte elektrische toestellen en elektronica. Door toe te zien op de correcte ophaling van dit product, vermijdt u risico's voor de volksgezondheid en het milieu, die anders zouden worden veroorzaakt door een ongeschikte afvalverwerking van dit product.

Recyclage helpt het behoud van natuurlijke rijkdommen.

Gelieve daarom geen oud elektrisch of elektronisch materiaal weg te werpen via het huishoudelijk afval.

Voor meer gedetailleerde informatie over recyclage van dit toestel, contacteer uw gemeentebestuur, de afvaldienst of de winkel waar u dit toestel heeft gekocht.

Veiligheidswaarschuwing (enkel voor R-600a Modellen)

Dit toestel bevat een zekere hoeveelheid isobutaan koelmiddel (R600a). Dit is een natuurlijk gas met beperkte impact op het milieu, maar het is ook explosief. Tijdens het vervoer en bij de installatie van het toestel dient zorg gedragen worden om ervoor te zorgen dat geen delen van het koelcircuit beschadigd is. Lekkend koelmiddel uit de leidingen kan ontbranden of oogschade berokkenen. Als een lek wordt ontdekt, vermijd om het even welke naakte vlammen of potentiële bronnen van ontsteking en verlucht de ruimte waarin het toestel staat gedurende verscheidene minuten.

- Om het ontstaan van een brandbaar gas/lucht mengsel te vermijden wanneer een lek in het koelcircuit zou ontstaan, hangt de grootte van de ruimte waarin het toestel kan worden gesitueerd van de gebruikte hoeveelheid koelmiddel af.

De ruimte moet 1m³ zijn per 8g van het R600a koelmiddel binnen het toestel. De hoeveelheid koelmiddel wordt aangegeven op de identificatieplaat binnen het toestel.

- Start nooit een toestel op dat om het even welke tekenen van schade toont. Raadpleeg uw handelaar bij twijfel.

RoHS-conformiteit (richtlijn 2011/65/EU)

Dit product is milieuvriendelijk en vrij van Pb, Cd, Cr+6, Hg, PBB's en PBDE's, in overeenstemming met de beperkingen zoals opgelegd door de richtlijn.

Informatie over de koelvloeistof (enkel van toepassing voor R-134a Modellen)

Koelvloeistof	R-134a
Lading	0.190kg
Aardopwarmingspotentieel	1300
Bevat gefluoriceerde broeikasgassen opgenomen in het Kyoto Protocol en is hermetisch afgesloten.Schuim geblazen met gefluoriceerde broeikasgassen.
Isolatiegas	C-pentaan

Neem de omgevingstemperatuur in acht

Deze koelkast is ontworpen om te werken in een omgevingstemperatuur zoals gespecifieerd in zijn categorie, te vinden op de identificatieplaat

Klimaatcategorie	Omgevingstemperatuur van ... tot
SN	+ 10°C tot + 32°C
N	+ 16°C tot + 32°C
ST	+ 16°C tot + 38°C
T	+ 16°C tot + 43°C

Nota

De binnentemperatuur is onder invloed van diverse factoren, zoals de plaatsing van het toestel, de omgevingstemperatuur en de frequentie waarin de deur wordt geopend.

Inhoud

Zeker bijhouden voor uw veiligheid 39\~40

Installatie instructies 40

Controlepaneel 41

Temperatuurcontrole 42

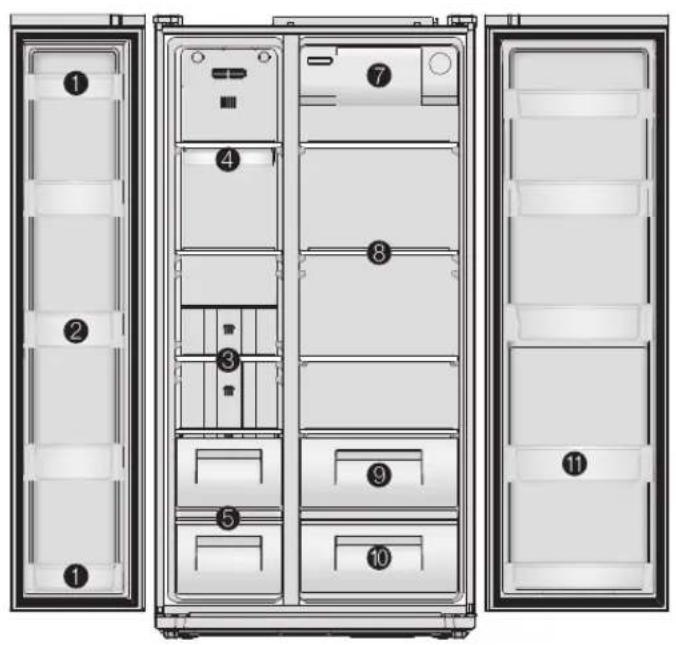

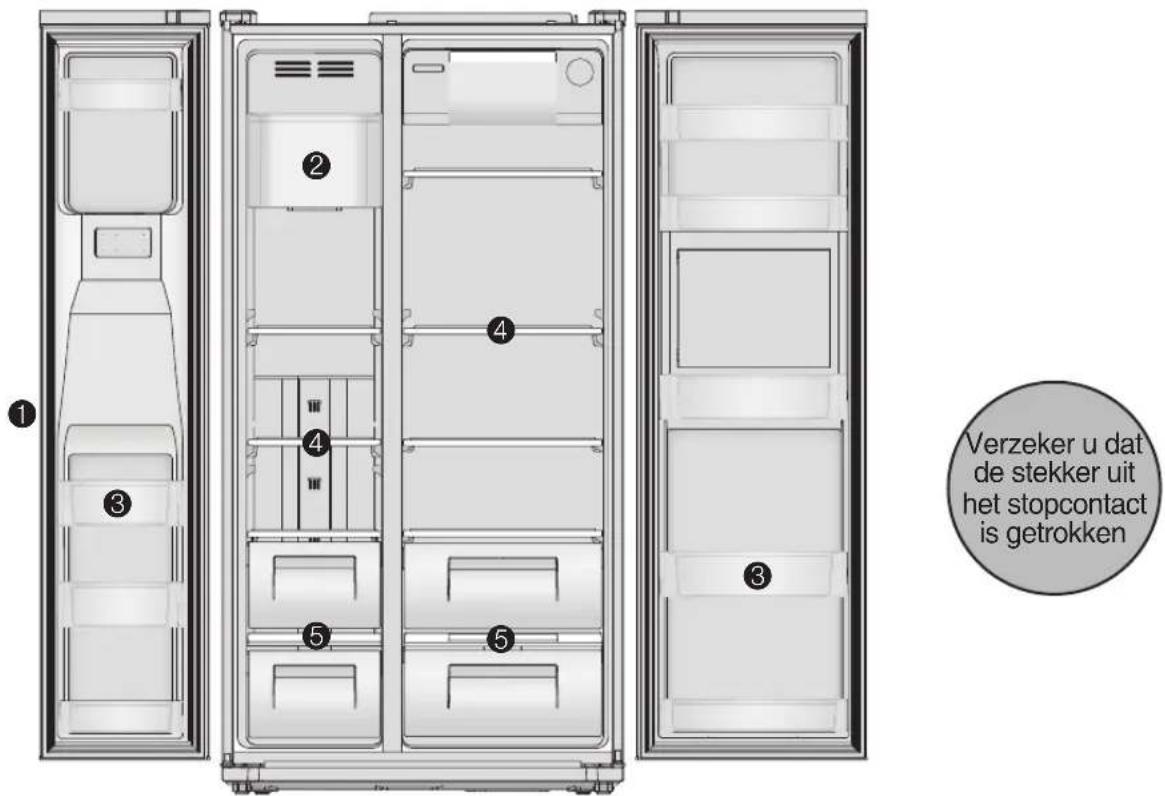

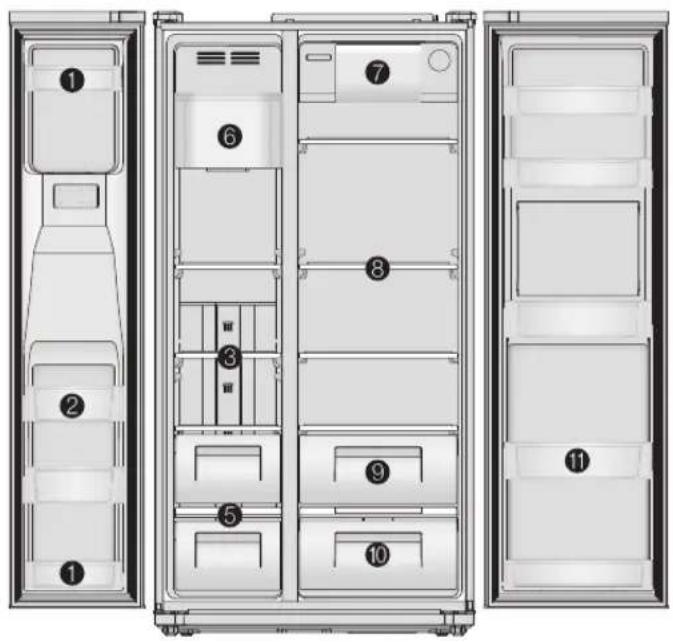

Hoe de interne stukken gebruiken 43\~44

Hoe de afloop gebruiken 45

Hoe de automatische ijsmachine gebruiken 45

Verzorging en reiniging 46

Vooraleer u hulp zoekt 47

lets vreemd? Maak u geen zorgen, hier is het antwoord 48

Voorbereiding op de installatie 49

Als de koelkast niet door een deur kan tijdens de installatie, volg deze stappen 49\~50

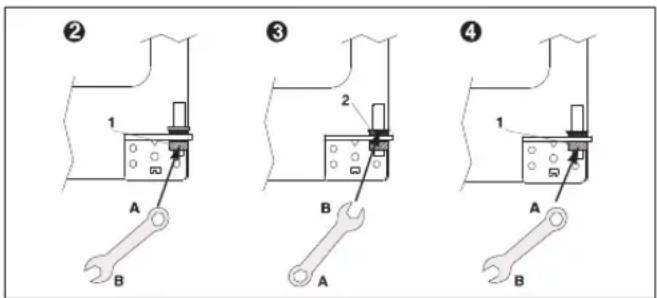

Rechtzetten van de koelkast en aanpassen van de deur (indien nodig) 51

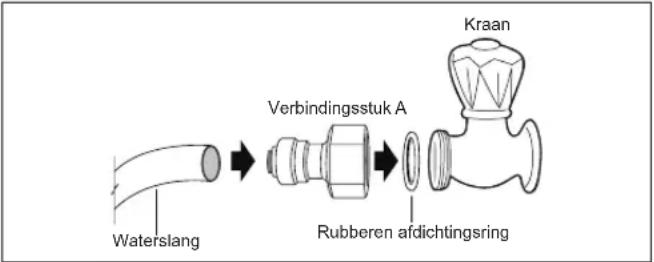

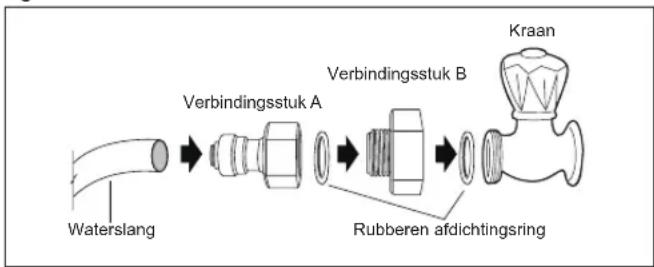

Hoe de waterleiding aansluiten (enkel voor het model met verdeelautomaat) 52

Zeker bijhouden voor uw veiligheid

Lees deze veiligheidsinstructies grondig en zorgvuldig voor gebruik. Houd deze handleiding bij de hand voor later gebruik.

duidt op de kans op levensgevaar of serieuze verwondingen

duidt op de kans op risico's voor verwondingen of materiële schade

Andere tekens

Mag niet worden verwijderd of uit elkaar gehaald

Verzeker u dat de stekker niet in het stopcontact zit

Niet, U mag niet...

Verzeker u om dit bij te houden en de stappen te volgen

Voorzichtig

Als de stroomkabel beschadigd wordt, moet het vervangen 1. worden door de producent of zijn service agent of een gelijkwaardig gekwalificeerd persoon om risico's te vermijden.

Dit toestel is niet bedoeld om te worden gebruikt (inclusief 2. kinderen) door mensen met beperkte fysische, zintuiglijke of geestelijke mogelijkheden, of met beperkte ervaring en kennis, tenzij ze begeleid worden of voldoende uitleg hebben gekregen over het gebruik van dit toestel door iemand die verantwoordelijk is voor hun veiligheid.

Waarschuwing

Laat de stroomkabel nooit geplet worden door de koelkast zelf of andere (zware) objecten. Plooi de stoomkabel nooit overdreven.

- Als de kabel beschadigd of verzwakt is, kan dit aanleiding geven tot brand of elektrische schokken.

Stop geen verschillende toestellen in hetzelfde stopcontact.

- Dit kan aanleiding geven tot oververhitting en/of brand. Gebruik steeds een stopcontact met aarding voor de koelkast.

Houd de stroomkabel nooit vast of steek hem nooit in het stopcontact met natte handen.

- Er is een risico op elektrische schok.

Gebruik nooit een beschadigde stekker of stopcontact, of een loshangende stekkerdoos.

- Er is een risico op brand, elektrische schok of serieuze verwondingen.

Verzeker u van aarding. Controleer of het stopcontact geaard is.

- Er is een risico van elektrische schokken.

Trek de stekker nooit uit het stopcontact door aan de kabel te trekken. Neem de stekker steeds stevig vast.

Laat de kabel van de stekker naar beneden wijzen.

- Als deze omhoog is geleid, wordt de kabel bij de stekker geplooid en kan deze worden beschadigd. Dit kan leiden tot een elektrische schok of brand.

Installeer de koelkast niet op een natte vloer of in een plaats met hoge vochtigheid.

- De elektrische isolatie wordt hierdoor verzwakt, wat kan leiden tot een risico op elektrische schok

Laat de stroomkabel nooit raken aan of passeren over verwarmingstoestellen.

- De stroomkabel kan beschadigd worden, wat leidt tot elektrische gevaren.

Controleer of de stekker niet tegen het stopcontact zit.

- De elektrische isolatie wordt hierdoor verzwakt, wat kan leiden tot een risico op elektrische schok.

Sproei of giet geen water op de koelkast (zowel aan de binnen- als de buitenkant.

- De elektrische isolatie wordt hierdoor verzwakt, wat kan leiden tot een risico op elektrische schok..

Plaats geen houders met water of vloeistof boven op de koelkast.

- Het water kan morsen in de koelkast en kan leiden tot risico's van elektrische schokken of beschadiging.

Laat geen kinderen aan de deuren van de koelkast hangen.

- De koelkast kan omvallen en hen verwonden.

Verplaats of verwijder geen planken/bakjes terwijl er eten of dozen op staan.

- Harde houders (van glas, metaal, enz.) kunnen vallen en u kwetsen, en kan de glazen planken of binnenonderdelen breken.

Herstel de koelkast nooit zelf, of haal hem niet uit elkaar.

- Er is een risico op verwondingen of beschadigingen aan de koelkast. Het is aanbevolen dat elk onderhoud wordt uitgevoerd door een gekwalificeerd persoon.

Bewaar nooit enig ontvlambaar gas of vloeistof in de koelkast.

Gebruik geen ontvlambare gassen, benzeen, verdunners, benzine, spuitbussen enz. in de buurt van de koelkast.

- Er is een risico op brand, ontploffing en persoonlijke verwondingen en schade.

Als er een gaslek is gevonden in de buurt van de koelkast of de keuken, verlucht het onmiddellijk zonder de stekker of koelkast aan te raken.

Bewaar geen medicijnen, stalen van wetenschappelijk onderzoek die een strikte temperatuursregeling nodig hebben.

Steek uw vingers of handen niet in de onderkant van de koelkast, vooral niet in de onderkant aan de achterzijde.

- U kan gesneden worden door scherpe metalen randen of een elektrische schok krijgen.

Vervang de zekering of LED lamp niet zelf. Doe beroep op uw service agent om dit te vervangen.

Als u vaststelt dat de stroomkabel is beschadigd, doe onmiddellijk beroep op uw service agent.

Wanneer u uw oude koelkast wegdoet, verzeker u ervan dat dichtingen van de deur zijn verwijderd.

- Kinderen kunnen opgesloten raken en stikken in een achtergelaten koelkast. Zelfs enkele dagen laten staan is zeer gevaarlijk!

Houd de ventilatieopeningen in de behuizingen van het toestel of de interne structuur altijd vrij.

Gebruik geen mechanische toestel of andere hulpmiddelen om het ontdooiproces te versnellen.

Gebruik geen elektrische toestellen in de voedselvakken van dit toestel.

De ijsmaker in de diepvriezer mag enkel door de producent of de service agent vervangen worden.

Wanneer de deur van de diepvries open staat, druk niet op de hendel van de automaat.

Enkel te verbinden aan een leiding voor drinkbaar water.

Voorzichtig

Trek de stekker uit het stopcontact wanneer u de koelkast gedurende lange tijd niet zal gebruiken.

Raak met natte handen geen voedsel en dozen, vooral in metaal, aan in het vriesvak.

- U kan u koude blaren en vrieswonden oplopen.

Eet nooit enig vervallen of bedorven voedsel.

- Voedsel dat te lang is opgeslagen in de koelkast kan bederven en vervallen raken.

Plaats nooit flessen of andere glazen dozen in de diepvriezer.

- Glazen houders en flessen kunnen breken en u kwetsen.

Wanneer u de koelkast verplaatst (horizontaal of gekanteld), zijn er meer dan 2 personen nodig om hem vast te houden.

(Een iemand om de handvaten boven achteraan, de andere om de onderste voet vast de houden.) Als er andere onderdelen worden vastgenomen, is het zeer gevaarlijk en waarschijnlijk om weg te glijden.

Zorg ervoor dat u de wielen omhoog draait voor de koelkast te verhuizen.

- De wielen kunnen de vloer beschadigen of krassen maken. Als u het over een lange afstand verplaatst, vergeet nooit om de lossen onderdelen binnenin met plakband vast te maken.

- Indien niet, kunnen de onderdelen botsen en elkaar breken.

Installatie gids

* Lees deze veiligheidsinstructies zorgvuldig voor gebruik en pas de voorzorgsmaatregelen toe voor uw veiligheid.

Voorzorgsmaatregelen voor de installatie en elektrische aansluiting.

■ Om brand, elektrische schok of lekken te vermijden

① Installeer de koelkast nooit op een natte, waterige vloer of waar water makkelijk wordt verzameld.

② Controleer het volgende vooraleer het toestel elektrisch aan te sluiten.

• Steek de stekker enkel in een stopcontact met aarding.
• Steek de koelkast niet in een stopcontact samen met andere toestellen.

③ Gebruik geen dubbele stekker of verlengkabel.

④ Laat de stroomkabel niet geplet worden door andere (zware) objecten.

• Als u een vreemd geluid hoort, een sterke chemische geur ruikt, of rook enz. ziet van de koelkast na deze in het stopcontact te steken, verwijder de stekker onmiddellijk en doe beroep op de service agent.
• Wacht ongeveer 5 minuten voor u de stekker terug insteekt om elke vorm van schade aan de compressor en elektrische onderdelen van de koelkast te vermijden.
• Wacht 2 tot 3 uur tot het binnen koud genoeg is na de eerste inschakeling, voor u voedsel binnenin bewaart. (er kan een speciale geur van plastic hangen wanneer u de koelkast net heeft aangeschakeld. De geur vervaagt wanneer de koelkast werkt en de deur open en dicht gaat.)

Voorzorgsmaatregelen in gebruik

- Om verwondingen, brand, elektrische schok enz. te vermijden, lees deze handleiding zorgvuldig voor gebruik en houd het bij de hand voor later gebruik.

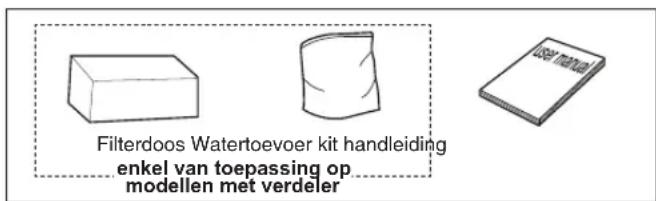

■ Toebehoren

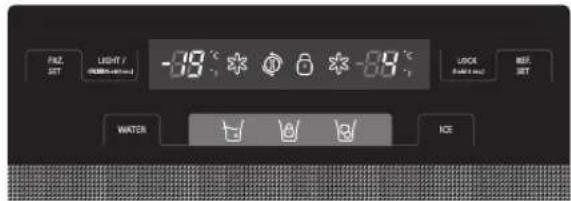

Controlepaneel

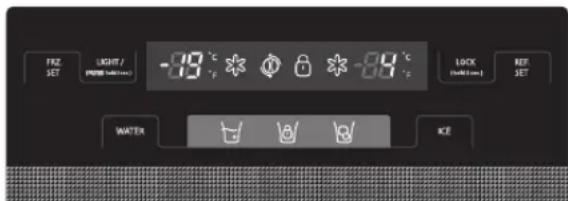

◆ Model met verdeler

Selectieknop voor de temperatuur van het vriesvak.

2. LIGHT/ LIGHT/FILTER knop

1) Knop voor het licht van de verdeler.
2) Knop voor het vervangen van de filter of reset. Na vervanging of om te resetten, duw op de knop gedurende 3 seconden.

3. Toont de knop 'Lock'

4. Display voor het vervangen van de filter 6 maanden na het eerste gebruik zal dit icoon knipperen.

5. Knop voor waterverdeling. Het water symbool licht op wanneer dit wordt geselecteerd.

6. Selectieknop voor ijsverdeling en vergrendeling van de ijsmaker.

7. REF.SET REF.SET knop Selectieknop voor de temperatuur in het koelcompartiment.

8. LOCK Duw op de knop om te vermijden dat instellingen ongewild worden aangepast. Om de knop vrij te geven, duw langer dan 3 seconden. Het icoon gaat uit.

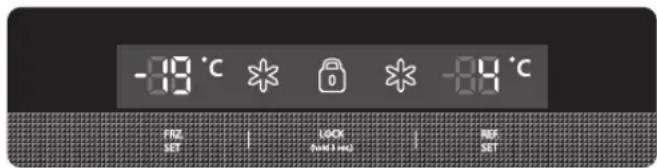

◆ Model zonder verdeler

1. Toont de knop 'LOCK'

2. FRZ. SET knop Selectieknop voor het diepvriesgedeelte

3. REF.SET knop Selectieknop voor het koelkast gedeelte.

• De binnenverlichting gaat uit wanneer de deuren van de koelkast langer dan 10 minuten open staan.
• Wanneer de deur van de vriezer of de koelkast langer dan een minuut open staat, gaat het deur alarm af gedurende 5 minuten met een interval van 1 minuut.
  ● Functie 'Display Uit'
• 5 minuten nadat noch een knop of de deur werd gebruikt, voor alle LED uitgezonderd:
  1) Model met verdeler: water, ijs en ijsslot gaan uit.
  2) Model zonder verdeler: slot icoon gaat uit.
• Tijdens de LED off status wordt teruggekeerd naar de normale modus wanneer de klant de knoppen of de deur bedient.
• Systeem uit functie ('power off' functie)
• U kan het toestel uitzetten zonder het uit het stopcontact te halen, vooral voor vakantieperiodes.
• Op de knoppen 'FRZ.SET' en 'REF.SET' tegelijkertijd gedurende 5 seconden duwen, het toestel zal uitschakelen.
• Tijdens de 'off' modus zal de diepvries en koelkast op het display '-' tonen.
  Andere LEDs gaan uit en alle werking van het toestel wordt gestopt.

• Omgekeerd, op de knoppen 'FRZ.SET' en 'REF.SET' tegelijkertijd gedurende 5 seconden duwen om het toestel terug in te schakelen.

• Knop om het controlepaneel vast te zetten Duw op de knop om te vermijden dat instellingen ongewenst veranderd worden. Om de knop terug vrij te geven, duw langer dan 3 seconden. Het icoon gaat uit.

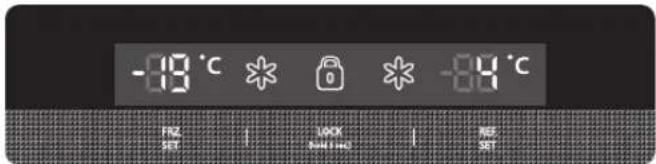

Temperatuurcontrole

* Wanneer de koelkast voor het eerst wordt ingeschakeld, wordt de temperatuur ingesteld naar 'Midden'.

◆ Model met verdeler

Diepvriescompartiment

Duw op de FRZ.SET knop en de insteltemperatuur verandert zoals de figuur toont.

Sneller invriezen...

Wanneer u sneller wilt invriezen, duw op de FRZ.SET knop, tot het LED ‘*’ oplicht. Duw gewoon opnieuw op de knop om terug vrij te geven.

Koelkast compartiment

Duw op de REF.SET knop en de insteltemperatuur verandert zoals de figuur toont.

Opeenvolgende temperatuurverandering <<<

Sneller afkoelen of koel houden...

Wanneer u sneller wilt afkoelen, duw op de REF.SET knop, tot het LED ‘*’ oplicht. Duw gewoon opnieuw op de knop om terug vrij te geven.

(enkel van toepassing op het model met verdeler) Temperatuurindicatie omzettingsfunctie (Fahrenheit <-> Celsius)

Duw op de 'lock' knop om in de geblokkeerde modus te komen. Tijdens de geblokkeerde modus, duw gelijktijdig op de 'licht' en 'water' knop gedurende 10 sec om de temperatuurschaal te wisselen (standaard instelling is Celsius)

◆ Model zonder verdeler

Duw op de FRZ.SET knop en de insteltemperatuur verandert zoals de figuur toont.

Opeenvolgende temperatuurverandering <<<

Sneller invriezen.....

Wanneer u sneller wilt invriezen, duw op de FRZ.SET knop, tot het LED ‘*’ oplicht. Duw gewoon opnieuw op de knop om terug vrij te geven

Koelkast compartiment

Duw op de REF.SET knop en de insteltemperatuur verandert zoals de figuur toont.

Opeenvolgende temperatuurverandering <<<

Sneller afkoelen of koel houden...

Wanneer u sneller wilt afkoelen, duw op de REF.SET knop, tot het LED ‘*’ oplicht. Duw gewoon opnieuw op de knop om terug vrij te geven.

Voorzichtig

Voedsel in de koelkast kan bevriezen als de omgevingstemperatuur van de koelkast lager is dan 5°C.

Hoe de binnenruimte gebruiken

◆ Model zonder verdeler

◆ Model met verdeler

※ deze handleiding is van toepassing op verschillende modellen. De echte kenmerken zijn afhankelijk van het model.

1. Opbergruimte in de deur voor korte termijn opslag van voedsel en ijsroom.
2. Opbergruimte in de deur voor het bewaren van bevroren voedsel.
3. Diepvriesplank voor het bewaren van bevroren voedsel zoals vlees, vis, ijsroom...

4. Ijsblokjeslade (niet op alle modellen)

5. Diepvrieslade voor het bewaren van gedroogde goederen, vis, vlees voor lange periodes.

6. Ijsmachine en opslag (niet op alle modellen)
7. Xpress blikjeskoeler voor het bewaren van dranken (snelkoel gedeelte).

8. Koelkast planken voor het bewaren van gewone voedingswaren.

9. Groentenlade

10. Fruitlade
11. drankenhouder voor het bewaren van gekoeld voedsel, melk, fruitsap, bierflessen etc.

Voorzichtig

- Raak of geen voedsel of opbergdoos aan of houd ze niet vast met natte handen in het diepvriesgedeelte.

Er is een risico op vriesblaren (vrieswonden)
- Bewaar geen medicatie, wetenschappelijke onderzoeksstalen etc in de koelkast.
- Bewaar geen groenten in de koele zone, aangezien ze zouden kunnen bevriezen.

Tips voor het bewaren van voedsel

Was voedsel voor het te bewaren.

Verdeel en scheid voedsel in kleinere hoeveelheden.

Plaats waterig voedsel of voedsel met veel vocht aan de voorzijde van de planken (dicht tegen de deur). Als ze dicht tegen de koude luchtstroom worden geplaatst, kunnen ze bevriezen.

Warme of hete voedingswaren moeten voldoende worden afgekoeld vooraleer ze op te bergen om het energieverbruik te beperken en de prestaties van de koelkast te verbeteren.

Wees voorzichtig bij het bewaren van tropisch fruit, zoals bananen, ananas en tomaten, aangezien deze makkelijk bederven in koudere temperaturen.

Houd voldoende ruimte tussen de voedingswaren als het mogelijk is. Als ze te dicht op elkaar staan wordt de koude luchtcirculatie belemmerd, wat leidt tot verminderde prestaties.

Vergeet nooit voedingswaren af te dekken of in te wikkelen om geurtjes te vermijden.

Drankencompartiment (niet op alle modellen)

1. Druk zachtjes in het midden bovenaan van de 'Home Bar' om te openen (van het type druktoets)

2. U kan het drankencompartiment bereiken zonder de deur te openen, zo bespaart u elektriciteit

3. De lamp van de koelkast brandt wanneer het luik van het drankencompartiment is geopend. Zo is het makkelijk om de inhoud te identificeren.

1. U kan uw wijn of voedingswaren op het luik van de open 'home bar' laten staan.

- Als u het luik te lang open laat staan kan de koelprestaties verminderen.

Hoe de verdeler gebruiken (enkel voor modellen met verdeler)

Selecteer de 'Water' of 'Ijs' knop en duw de hendel naar achter met uw beker.

Uw selectie komt 1-2 seconden later uit de verdeler.

Duw op de 'WATER' knop en het icoon gaat branden.

Duw op de 'ICE' knop en het icoon gaat branden.

WATER IJSBLOKJES

Wanneer u de verzamelbak voor de ijsmachines of zijn onderdelen reinigt of u deze voor een geruime tijd niet zal gebruiken, verwijder dan de ijsblokjes in de verzamelbak en vergrendel de ijsmaker door op de 'ICE' knop te duwen gedurende 3 seconden.

Voorzichtig

• Vermijd het gebruik van dunne breekbare bekers of kristallen glazen wanneer u ijsblokjes neemt.
• Voor uw veiligheid, steek nooit uw vingers of ander gereedschap in de verdeler.
• Als de ijsblokjes verkleurd zijn, stop het gebruik van de verdeler en bel uw service agent

Hoe de automatische ijsmachine gebruiken

(enkel voor het model met verdeler)

• Er worden ongeveer 10 ijsblokjes (14-15 keer per dag) gemaakt tegelijk. Als de ijsblokjeshouder vol is, stopt het maken van ijs.
• Het is normaal dat er kloppende geluiden uit de ijsmachine komen wanneer de ijsblokjes in de verzamelbak vallen.
• Om een slechte geur of stank te vermijden, dient u de bak voor de ijsblokjes regelmatig te reinigen.
• Als er onvoldoende ijs in de houder is, wordt er geen ijs verdeeld. Wacht ongeveer een dag tot er meer ijs is gemaakt.
• Als het ijs niet makkelijk wordt verdeeld, verzeker u ervan dat de verdeler niet geblokkeerd is.

Indien de ijsmachine niet werkt

Als de ijsblokjes vast raken en niet worden verdeeld

• Neem de bak voor ijsblokjes uit het toestel, en maak alle ijsblokjes los die aan elkaar blijven hangen.
• Eventueel moet het water dat naar het toestel komt worden aangepast. Neem contact op met uw service agent.

Bij stroomonderbreking

• De ijsblokjes in de houder kunnen smelten en in de diepvrieszone lopen.
• Als een onderbreking van verschillende uren wordt aangekondigd, neem de houder uit het toestel, verwijder de ijsblokjes eruit en plaats de houder terug.

gebruik enkel ijsblokjes uit deze koelkast.

Verzorging en reiniging

① Waterbakje van de verdeler

- Verwijder het spatscherm en reinig het waterbakje regelmatig. (Het opvangbakje heeft geen eigen afvoer)

② Bakje voor ijsblokjes

• Verwijderen: Trek de bak omhoog en dan voorwaarts om uit te nemen.
• Terugplaatsen: Pas de bak in de zijgleuven en schuif tot het einde. Indien het moeilijk is om de bak volledig in te schuiven, verwijder hem terug, draai de spiraal in de bak of de motor een kwartdraai en schuif terug naar binnen. Bewaar geen ijsblokjes te lang.

• Houd vast aan beide einden en trek omhoog.

④ Legplanken van de diepvries en koelkast

- Open de deur volledig, trek dan de legplanken vooruit om te verwijderen.

⑤ Groentenbak en Fruitbak

- Trek voorwaarts en til een beetje op om te verwijderen.

- Gebruik een doek met water en een zacht detergent om te reinigen.

Achterkant (machine gedeelte)

- Verwijder stof op de roosters met een stofzuiger minimum jaarlijks.

Gebruik nooit benzine, benzeen, verdunners, etc. daar deze de oppervlakken kunnen beschadigen.

Vooraleer u beroep doet op assistentie...

Gelieve de volgende tips voor probleemoplossing te controleren vooraleer beroep te doen op assistentie!

Probleem

Het wordt nooit koud genoeg binnenin. Invriezen en afkoelen gaat niet zo goed.

Controlepunt

① Is de koelkast uitgetrokken?
② Is de temperatuur gezet op 'Low' stand?
③ Staat de koelkast in direct zonlicht of is er een verwarmingstoestel vlakbij geplaatst?
4 Is de ruimte tussen de achterkant van de koelkast en de muur te klein?

Actie

① Steek de koelkast in het stopcontact.
② Zet het temperatuurniveau op "Middle" of 'High'
③ Verplaats naar een plaats waar er geen direct zonlicht is, zonder verwarmingstoestellen.
④ Houdt voldoende afstand (meer dan 10cm) tussen de achterkant van de koelkast en de muur.

Probleem

Voedsel in de koelkast raakt bevroren.

Controlepunt

① Is de temperatuur ingesteld op 'High'?
② Is de kamertemperatuur te laag ?
③ Is voedsel met veel vocht bewaard dicht bij de koude luchtstroom?

Actie

① Zet de temperatuur op "Middle" of "Low".
② Voedsel kan bevriezen wanneer de omgevingtemperatuur lager is dan 5°C. Verplaats naar een plaats waar de temperatuur boven de 5°C is.
③ Verplaats vochtige voedingswaren op de planken dichter bij de deur.

Probleem

Vreemd geluid van de koelkast

Controlepunt

① Is de vloer onder de koelkast niet effen?
② Is de ruimte tussen de achterkant van de koelkast en de muur te klein?
③ Raakt er een object of iets anders de koelkast?

Actie

① Verplaats de koelkast naar een effen vloer.
② Houdt voldoende ruimte.
③ Verwijder elk object dat de koelkast raakt.

Probleem

Geur of stank van de binnenkant

Controlepunt

① Is er voedsel dat niet is afgedekt of ingepakt?
② Zijn er voedselresten op de planken of houders?
③ Is het voedsel te lang bewaard?

Actie

① Zorg ervoor dat alles is afgedekt of ingepakt.
② Reinig ze regelmatig. Eens er geur ingetrokken raakt in deze onderdelen, is het zeer moeilijk om ze te verwijderen.
③ Bewaar het voedsel niet zo lang. Een koelkast is noch een perfecte noch een permanente voedselbewaarder.

lets vreemd? Maak u geen zorgen, hier is het antwoord.

			UitlegOmstandigheid
Warmte	De voorkant en zijkant van de koelkast voelt warm of heet aan.		Buizen (koelvloeistof circuit) zijn onder de oppervlakte geplaatst om te vermijden dat het aanslaat.
De deur kleeft	De deuren gaan niet makkelijk open.		Wanneer je de deur sluit en direct terug opent, gaat de deur niet makkelijk open. Warme lucht wordt naar binnen gezogen en maakt een drukverschil. In dit geval, wacht even en het zal makkelijk open gaan.
Vreemd geluid	Het klinkt alsof water uit de koelkast stroomt.		Wanneer de compressor start of stopt, kan de koelvloeistof die de binnenkant afkoelt en in de buizen stroomt zo'n geluid maken.Ontdooid water kan ook zo'n geluid maken. (Deze koelkast past een automatisch ontdooisysteem toe)
	Krakend of klikgeluid		De binnenkant krimpt of zet uit door temperatuurverschillen. Wanneer de binnenkant koud wordt, of de deur open staat, kan zo'n geluid ontstaan.
	Zoemend of brommend geluid		De compressor of de ventilators voor koude lucht kunnen zo'n geluid maken. (als de koelkast niet waterpas staat, kan dit geluid luider klinken)
Vorst en bedamping	Damp of aanvriezing op de wand en/of opbergdozen voor voedsel in de diepvries en koelkast.		Aanvriezing en bedamping kan ontstaan in de volgende gevallen:Hoge temperatuur en/of hoge luchtvochtigheid rond de koelkast.Wanneer de deur te lang open staat.Voedsel met veel vocht worden onbedekt of onverpakt bewaard.※ u kan hetzelfde gedrag zien wanneer koud water in een glas wordt gegoten en beslaat aan de buitenkant.
	Damp aan de buitenkant van de behuizing.		Als het zeer vochtig is rond de koelkast, zal waterdamp uit de lucht aan de oppervlakte kleven en beslaan.

Voorbereiding van de installatie

Controleer of de koelkast door de deur kan of ga eerst zelf door de deur.

Afmetingen (deurklinken inbegrepen)

(breedte x diepte x hoogte) 906mm x 735mm x 1770mm

Zoek een geschikte plaats om te installeren

Voldoende plaats tussen de achterkant van de koelkast en de muur voor vrije luchtventilatie.

Vermijd direct zonlicht.

- Eens de plaats waar u de koelkast wilt installeren klaar is, volg de installatie-instructies. Als de omgevingtemperatuur van de koelkast laag is (lager dan 5°C), kan voedsel bevriezen of kan de koelkast op een abnormale wijze werken.

Als de koelkast niet door een deur kan tijdens de installatie, volg deze stappen.

(Deze gids is van toepassing voor verschillende modellen.

De echte kenmerken zijn afhankelijk van het model.)

Om de deur van de diepvries te verwijderen

※ Verwijder de bescherming van de onderkant vooraan eerst, als die er aanhangt.

1 Maak de houders voor de waterslangen los en trek de linker waterslang uit de aansluiting. (enkel van

toepassing op de modellen met verdeler)

2 Verwijder de schroeven van het bovenste schamier met een schroevendraaier.

3 Draai het bovenste scharnier losser door 3-4 keer aan de losser te draaien tegen de klok in. Verwijder de

draden van het omhuisel.

4 Til de voorkant van het scharnier op om dit te vermijden. (Nadat het scharnier is verwijderd, kan de

deur voorwaarts vallen. Wees voorzichtig!)

5 Wees voorzichtig om de waterslang niet te beschadigen wanneer u de deur verwijdert.

Om de koelkastdeur te verwijderen.

1 Verwijder de schroeven van het bovenste scharnier met een schroevendraaier. Breng een dunne schroevendraaier in de gleuf aan de zijkant om de beschermkap te verwijderen.

2 Draai het bovenste scharnier losser door 3-4 keer aan de losser te draaien tegen de klok in. Verwijder de draden van het omhulsel (afhankelijk van het model).

3 Hef de deur recht omhoog om te verwijderen.

Om de deur van de diepvriezer terug te plaatsen

1 Stop eerst de buis van het water in de opening van het onderste scharnier (enkel van toepassing op het model met verdeler).

2 Houd de bovenkant van de deur dicht tegen de kast en stop de pin van het bovenste schamier in het gat van de diepvriesdeur. (Steek eerst de achterkant van het schamier in de gleuf voorzien voor het uitstekend deel, dan de voorkant in het bovenste gat van de deur.)

3 Draai het scharnier vast tot op het einde. Verbind de draden van het omhulsel en verbind ze met de aardingskabel.

4 Maak de houders voor de slangen terug vast en steek de slang van het water diep in de koppeling. (enkel van toepassing op de modellen met een verdeler)

Om de deur van de koelkast terug te plaatsen

1 Steek het gat aan de onderkant van de koelkastdeur direct op de pin van het onderste scharnier.

2 Houd de bovenkant van de deur dicht tegen de kast en stop de pin van het bovenste scharnier in het gat van de koelkastdeur. (Steek eerst de achterkant van het scharnier in de gleuf voorzien voor het uitstekend deel, dan de voorkant in het bovenste gat van de deur.)

3 Draai het scharnier vast tot op het einde. Verbind de draden van het omhulsel (afhankelijk van het model) en verbind ze met de aardingskabel. Klik de bescherming van het bovenste scharnier vast en schroef het vast.

Rechtzetten van de koelkast en aanpassen van de deur (indien nodig.)

De koelkast moet effen staan om optimale prestaties te behouden en een goed frontaal aanzicht te hebben. (Als de vloer onder de koelkast niet waterpas is, zien de deuren van de vriezer en de koelkast er ongebalanceerd uit.)

In het geval de deur van de diepvriezer lager is dan de koelkastdeur...

1 Breng een schroevendraaier (met platte top) in een gleuf van het linker wiel (aan de onderkant van de diepvries) en draai in wijzerzin tot de deur recht hangt. (in wijzerzin om de deur van de diepvriezer hoger te doen, tegen de klok in om lag

※ als de deur van de diepvriezer na stap 1 nog niet recht hangt, volg dan de volgende stappen.

2 Open de deuren, maak de voorste beschermplaat los en verwijder ze, als ze is vastgemaakt.

3 Zet een moersleutel (deel A) op de moer van het scharnier (deel 1) en draai de moer los door in wijzerzin te draaien.
4 Zet een moersleutel (deel B) op de moer van het scharnier (deel 2) en draai in wijzerzin om de deur te laten zakken.
5 Als de deur recht hangt, draai de moer (1) stevig aan door tegenwijzerzin te draaien.

In het geval de deur van de koelkast lager is dan de deur van de diepvriezer...

1 Breng een schroevendraaier (met platte top) in een gleuf van het rechter wiel (aan de onderkant van de koelkast) en draai in wijzerzin tot de deur recht hangt. (in wijzerzin om de deur van de koelkast hoger te doen, tegen de klok in om lager te doen).

※ als de deur van de koelkast na stap 1 nog niet recht hangt, volg dan de volgende stappen.

2 Zet een moersleutel (deel A) op de moer van het scharnier (deel 1) en draai de moer los door in wijzerzin te draaien.
3 Zet een moersleutel (deel B) op de moer van het scharnier (deel 2) en draai in tegenwijzerzin om de deur te verhogen.
4 Als de deur recht hangt, draai de moer (1) stevig aan door te draaien.

Voorste beschermingsplaat

Na installatie en/of het rechtzetten van de deuren, maak de voorste beschermingsplaat vast met schroeven. (Verwijder eerst de schroeven op het voorste paneel onderaan. Klik en schroef vast.)

Voorzichtig

- De voorkant van de koelkast moet juist een klein beetje hoger zijn dan de achterkant om makkelijk te kunnen openen, maar als het wiel te veel is verhoogd voor het rechtzetten van de deuren, wat wil zeggen dat de voorkant van de koelkast veel hoger is dan de achterkant, kan het moeilijk zijn om de deur te openen.

Hoe de waterleiding installeren (enkel van toepassing op modellen met verdeler)

1. De waterdruk moet 2,0-12,5 kgf/cm2 (1,96 \~ 12,26 bar) of meer zijn om de automatische ijsmachine te gebruiken. Controleer de druk van het kraantjeswater: als een beker van 180cc vol is in 10 seconden, is de druk -ok.
2. Wanneer u de waterleidingen installeert, verzeker u ervan dat ze niet dicht bij hete oppervlakten liggen.
3. De waterfilter filtert het water alleen: het elimineert geen bacteriën of microbes.
4. Als de waterdruk niet hoog genoeg is om de ijsmachine te gebruiken, contacteer een lokale loodgieter om een extra waterdrukpomp te krijgen.
5. De levensduur van de filter hangt af van het gebruik. We raden u aan minstens om de 6 maanden te vervangen.
6. Na installatie van de koelkast en het watercircuit, kies 'WATER' op het controlepaneel en druk erop voor 2-3 minuten om water in de watertank te brengen en om water te verdelen.
7. Gebruik afdichtingstape bij elke verbinding van buizen/slangen om te verzekeren dat er geen waterlekken optreden.
8. De waterslang dient te worden verbonden aan het koud watercircuit.

Aansluitingskit voor de waterleiding

※ controleer of u de onderdelen heeft die u nodig heeft om de aansluiting te doen. Sommige andere noodzakelijke onderdelen zijn beschikbare bij uw lokale service agenten.

Installatieprocedure

(enkel van toepassing op modellen met verdeler)

1. Verbind aan de watertoevoer

Figuur A

Figuur B

Plaats de rubberen afdichtingsring in de connector voor de kraan en schroef mee vast aan de kraan.

2. Sluit de waterslang op de koelkast aan.

1) Verwijder de plaat onder aan de achterzijde van de koelkast.
2) Steek de bevestigingsring in de waterslang (let op de juiste richting van de moer).
3) Steek de waterslang in de top van de waterklep, draai de moer met de klok mee, tot hij vastzit. (De waterklep bevindt zich rechts van de motor).
4) Controleer de slang op knikken of waterlekkage. Herhaal indien nodig de installatie.
5) Breng de afdekplaat aan de achterzijde weer aan. (De waterslang moet tussen de groef in de achterzijde van de koelkast en de motorkap worden geplaatst.)

3. Na het installeren van het watertoevoersysteem

1) Steek de stekker van de koelkast in, houd de knop WATER op het bedieningspaneel 2 à 3 minuten ingedrukt, om alle lucht (bellen) uit de leidingen te laten en het eerste water te laten weglopen.
2) Controleer het watertoevoersysteem (slangen, verbindingen en pijpen) nogmaals op lekkage. Herschik de slangen en verplaats de koelkast vervolgens niet meer.

Informatie over de waterfilter

• Na gebruik is er een beperkte druk aanwezig in het watercircuit. Wees voorzichtig wanneer u de filter verwijdert.
• Spoel het watercircuit wanneer het toestel gedurende lange tijd niet is gebruikt, of als het ijs/water een onaangename smaak of geur heeft. Om dit te doen, spoel water gedurende enkele minuten door de verdeler. Als de onaangename smaak of geur blijft, dient u de filter te vervangen.
• Houd de filter vrij van vorst, verwijder de filtervulling wanneer u verwacht dat de temperatuur onder nul kan gaan.
• Als overdruk kan optreden in de waterleiding: Installeer geen waterfilter zonder een geschikte overdrukbeveiliging. Contacteer een installatie expert als u niet zeker bent of overdruk kan optreden in de waterleiding.
• Na installatie van een nieuwe filter: gooi alle ijs dat is gemaakt in de eerste 24 uur na ingebruikname weg.
• Als geen ijs is gebruikt over een lange periode: maakt de ijshouder leeg en gooi alle ijs weg dat binnen de 24 uur wordt gemaakt.

GARANTIE BEPALINGEN

U heeft 2 jaar garantie op technische defecten na aankoop datum.

Wat niet onder garantie valt :

* Het gebruik; voor niet normaal huishoudelijk gebruik (het apparaat is bedoeld voor normaal huishoudelijk gebruik)

* Een oorzaak die aan het apparaat vreemd is, zoals;

Schade die opgelopen werd bij het transport of ingevolge een verkeerde behandeling zoals deuken, krassen, afgebroken onderdelen.

Installatie fouten bijv. (verkeerde spanning).

* Storingen ten gevolge van o.a. ondeskundig gebruik, stof/pluisvorming in/aan het apparaat w.o. verstoppingen van o.a.(indien van toepassing) luchtcirculatie, filters, als mede breuk in kunststof, rubber, glas, wat anders dan bij normaal gebruik defect is geraakt; zulks ter beoordeling van service monteur of importeur.

U heeft twee jaar garantie op het apparaat na aankoop datum, de garantie is alleen dan geldig indien een geldig aankoop bewijs kan worden getoond.

Garantie rechten op het apparaat zijn niet overdraagbaar.

Indien apparaten ter reparatie worden aangeboden dienen deze schoon te zijn, anders kan behandeling voor reparatie worden geweigerd.

Bekijk de omgevingstemperatuur
