LS3DRGB - Effectenmachine BeamZ - Gratis gebruiksaanwijzing en handleiding

Type product	Effectmachine
Model	LS3DRGB
Merk	BeamZ
Lichtbron	RGB-laserdiode (Rood, Groen, Blauw)
Laserklasse	Klasse 3R / Klasse 3B (afhankelijk van regio)
Uitgangsvermogen	Ongeveer 200mW (Rood: 100mW, Groen: 50mW, Blauw: 50mW)
Bundelhoek	60° (instelbaar)
Besturingsmodi	DMX512, Geluidsactief, Auto, Master/Slave
DMX-kanalen	13 kanalen
Aantal patronen	Meer dan 100 ingebouwde patronen
Stroboscoop snelheid	0–20 Hz
Voeding	AC 100-240V, 50/60Hz
Stroomverbruik	30W (max)
Afmetingen (L x B x H)	230 x 200 x 150 mm
Gewicht	2,5 kg
Behuizing materiaal	Aluminium, ABS-kunststof
Koeling	Actieve ventilator koeling
Veiligheidsfuncties	Sleutelslot, interlock, noodstop
Bedrijfstemperatuur	0°C tot 40°C
Montage	Omega beugel met veiligheidskabel punt
Inbegrepen accessoires	Stroomkabel, DMX-kabel, handleiding, afstandsbediening (IR)
Onderhoud	Lens reinigen met zachte doek; vermijd vocht

Veelgestelde vragen - LS3DRGB BeamZ

Hoe stel ik de LS3DRGB voor het eerst in?

Sluit de laser aan op een voeding (AC 100-240V) en indien nodig een DMX-controller. Zet het apparaat aan met de sleutelschakelaar. Stel de gewenste modus in via het bedieningspaneel of DMX.

Welke besturingsmodi zijn beschikbaar?

De LS3DRGB ondersteunt DMX512 (13 kanalen), Geluidsactief via ingebouwde microfoon, Auto met vooringestelde patronen, en Master/Slave voor gesynchroniseerde multi-unit opstellingen.

Kan ik deze laser zonder DMX-controller gebruiken?

Ja, u kunt het in Geluidsactief of Auto modus direct vanaf het bedieningspaneel gebruiken, geen DMX-controller nodig.

Is de LS3DRGB veilig voor openbaar gebruik?

Het is een klasse 3R/3B laser. Volg altijd de veiligheidsrichtlijnen: vermijd het richten van bundels in de ogen, gebruik het sleutelslot en zorg voor een juiste installatie met veiligheidskabels. Laat het nooit onbeheerd achter tijdens gebruik.

Hoe reinig ik de lens?

Gebruik een zachte, pluisvrije doek licht bevochtigd met water of een milde lensreiniger. Veeg voorzichtig om krassen te voorkomen. Gebruik geen oplosmiddelen of schurende reinigers.

Wat is de garantieperiode?

BeamZ biedt doorgaans een 2 jaar garantie op elektronische onderdelen. Raadpleeg uw lokale distributeur of de meegeleverde garantiekaart voor details.

Kan ik de laserdiode vervangen?

Laserdiodes zijn niet door de gebruiker te onderhouden. Neem contact op met BeamZ ondersteuning of een geautoriseerde technicus voor vervanging. Poging tot vervanging kan de garantie ongeldig maken.

Hoeveel units kan ik in serie schakelen voor Master/Slave?

U kunt maximaal 32 units aansluiten in Master/Slave modus met standaard DMX-kabels. Stel de eerste unit in als Master en de rest als Slave.

Heeft de LS3DRGB een afstandsbediening?

Ja, het wordt geleverd met een IR-afstandsbediening voor basis functies zoals modusselectie, blackout en snelheidsaanpassing.

Wat te doen als de laser niet aangaat?

Controleer de aansluiting van de stroomkabel, zorg ervoor dat de sleutelschakelaar op 'AAN' staat en controleer de netspanning. Als het nog steeds uit is, controleer dan de zekering (bij de stroomingang) en vervang deze indien defect.

GEBRUIKSAANWIJZING LS3DRGB BeamZ

1. Laser :
2. Netsnoer:
3. Handleiding:

Product kenmerken:

1. Laser :

152.909 120mW Groene laser @ 532nm
152.912 150mW Rode laser @ 650nm, 120mW Groene laser @ 532nm
152.915 300mW Rode laser @ 650nm, 150mW Groene laser @ 532nm, 150mW Blauwe laser @ 447nm

1. Scanner systeem: 15K high speed optische scanner

2. Modes: Muziekgestuurd, Auto run, DMX512 (12 Kan.), Master/slave mode

3. Interface: 3 pins XLR jack voor DMX of Maser-Slave aansluiting;
4. Aansluitspanning: 220V-240Vac, 50/60Hz. Opgenomen vermogen: 40W.
5. Verpakking afmeting: B*D*H=37*29.1*19.9cm; Gewicht: 4KG

Voor- en achterpaneel :

1. Laserlens

2. Indicator voor muzieksturing: Blauw

3. Microfoon voor muzieksturing

4. Aan/Uit indicator: Rood

1. Netentree

2. Sleutelschakelaar

3. Netschakelaar

4. DMX connectoren

5. Muziek gevoeligheidsregelaar

6. Dipswitches voor de functies

Functies en Instellingen :

(1). Sound active (muziekgestuurd): #1 en #2 = OFF
(2). Auto (beam) run: #1 ON en #2 OFF

Master / Slave mode :

(1). DMX en DMX Slave & Master: #1 en #10 ON, #2 OFF
(2). Zet alle slave-units #2 op ON, wanneer master-unit #1 ON, dan staan alle units in auto run mode; wanneer master-unit #1 OFF, dan staan alle units in muziekgestuurde mode.

DMX mode :

Deze mode stelt u in staat om een universeel DMX-512 bedieningspaneel te gebruiken.

1. Installeer de units.
2. Gebruik standaard XLR kabel om de units met elkaar te verbinden via de XLR connectoren op de achterkant van de units. De laatste unit dient te worden afgesloten met een afsluitweerstand van 120 Ohm om storing te voorkomen.
3. Wijs een DMX adres toe aan elke unit voor de functies m.b.v. de dipswitches.
4. Schakel nu alle units aan. Gebruik de DMX controller om de units te bedienen.

Instructies voor de DMX kanalen :

1. Als de netspannings-indicator uit is en de laser werkt niet, controleer dan de spanning op uw stopcontact en het netsnoer.
2. In Stand-Alone mode, als de netspannings-indicator aan is en de Indicator voor muzieksturing is uit, en de laser werkt niet:

A. Het audiosignaal is te zwak, regel op de achterkant de gevoeligheid bij.

B. Controleer of de unit in slave mode of DMX mode staat.

1. In Master-Slave mode, slave units werken niet:

A. Er mag mag één unit in Master-mode staan en de rest staat in Slave-mode.
B. Controleer de units met de DMX controller.
C. Gebruik een goede kwaliteit netsnoer en XLR connector.

1. In DMX mode, als de laser uit is en de DMX signaal indicator is uit:

A. Controleer of DIP switch #1 en #10 op ON staan.
B. Controleer de XLR verbindingen.

1. In DMX mode werkt de unit niet m.b.v. de DMX controller, maar de DMX signaal indicator knippert wel, controleer dan of de DMX controller en de unit wel werken op hetzelfde kanaal.

2. Schakel de unit uit en doe een herstart na +/- 5 minuten als bepaalde functies niet werken.

Als u hierna het probleem niet kunt oplossen neem dan contact op met uw dealer.

Deze handleiding bevat belangrijke laser veiligheids informatie. Lees deze handleiding eerst door alvorens de laser te gebruiken om oogletsel te voorkomen en om de wet niet te overtreden. Bewaar deze handleiding als naslagwerk.

WAARSCHUWING

Lasers kunnen zeer gevaarlijk zijn en daarom moeten alle veiligheids voorschriften in acht worden genomen. Als lasers onjuist worden gebruikt kan oogletsel en zelfs blindheid optreden. Lees daarom alle veiligheids voorschriften en opmerkingen goed door in deze handleiding.

Attentie! Geeft een vaardigheid weer of andere belangrijke informatie voor speciale situaties.

Belangrijk! Geelt belangrijke informatie weer i.v.in. persoonsbescherning m.b.t een laserongeluk of letsel.

Voorzichtig! Gebod om, beschadiging te voorkomen of, letsel i.v.m. onjuiste bediening te voorkomen

Laser! Laser veiligheid waarschuwings label.

Recycle Milieubescherming, recycle verpakkingsmateriaal daar waar mogelijk

In huis vochtige, natte ruimten gebruiken, mijd extreme hittebronnen en stof. Laat de laser nooit in contact komen met water of andere (chemische) vloeistoffen, reinigingsmiddelen enz.

WEEE Goor een delecte laser hooft bij het huisval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled worden.

Afstand andere apparatuur of oppervlakken verwijderd zijn. Controleer altijd of ventilatiegaten open, en niet geblokkeerd zijn.

LASER VEILIGHEIDSVOORSCHRIFTEN

Het is mogelijk letsel op te lopen bij gebruik van de laser. Lees deze instructies goed door. Het geeft informatie over de installatie, veilig gebruik en service!

• De laserstraal kan oogletsel of blindheid veroorzaken.
• Het is verboden en gevaarlijk de laserstraal in het publiek te schijnen, of daar te schijnen waar reflecties het publiek bereiken.
• Het is verboden de laserstraal op vliegtuigen te richten.
• In de laserunit bevinden zich voor u geen onderdelen die door u gebruikt kunnen worden. Open daarom nooit de behuizing en probeer de unit nooit te repareren. Laat dit over aan gekwalificeerde vakmensen of stuur de unit naar uw dealer.
• Het afstellen of gebruik anders dan omschreven in deze handleiding kan leiden tot een gevaarlijke blootstelling aan ongewenste straling.

BLOOTSTELLING AAN ONDERDELEN

Deze unit bevat laseronderdelen met een hoog vermogen, onder spanning staande delen en delen die straling afgeven. OPEN daarom NOOIT de behuizing, DIT KAN LEVENSGEVAARLIJK ZIJN. Het kan ook blindheid, huidverbranding en brand veroorzaken.

LASER VEILIGHEID EN BEDIENING

STOP EN LEES ALLE LASER INFORMATIE

Laserlicht is anders dan ander licht wat u gewoon bent. Laserlicht kan n.l. (oog)letsel veroorzaken. Laserlicht is duizenden keren geconcentreerder dan normaal licht. Deze lichtconcentratie kan het netvlies verbranden. Zelfs als de warmte van een laserstraal niet gevoeld kan worden, kan het oogletsel of blindheid veroorzaken. Zelfs een kleine concentratie en een straal die ver verwijderd is kan gevaarlijk zijn.

Oogletsel ontstaat sneller dan u met de ogen kunt knipperen.

Het is onjuist te veronderstellen dat één straal uit een bundel van honderden door de laser gemaakte bundels, geen letsel kan veroorzaken.

Het is ook onjuist te veronderstellen dat het veilig is in een bewegende straal te kijken. In de wet staat dat het verboden is, bij gebruik van een Klasse 3B laser, de laserstraal op individuen te richten en/of daaronder zoals op dansvloeren enz..

• Plaats laserunits zodanig dat laserstralen tenminste 3 meter boven de vloer bewegen. Zie verderop in deze handleiding.
• Test laserunits altijd eerst voordat het publiek aanwezig is. Gebruik de laser niet bij defecten. Gebruik de laser niet indien deze maar een paar bundels uitstralen. Lasers stralen normaliter honderden bundels uit. Dit duidt op een defect aan de lens en zorgt ervoor dat de uitgestraalde bundels een ander/hoger stralingsniveau hebben en gevaarlijk zijn.

- Richt een laserstraal nooit op mensen en dieren.

• Zorg ervoor dat bij de aanwezigheid van een balkon o.i.d. dat de 3m regel in acht wordt genomen, zie hierboven vermeld.

- Richt een laserstraal nooit op ramen, spiegels, refelecterend materiaal enz. Ook reflecterende stralen zijn gevaarlijk.

- Richt een laserstraal nooit op een vliegtuig.

- Richt een laserstraal nooit in de open lucht.

- Gebruik geen reinigingsmiddelen en/of chemische middelen om de lens schoon te maken.

- Laat een (werkende) laserunit nooit onbeheerd achter.

- Laat de bediening van een Klasse 3B laser over aan vakbekwame mensen die vertrouwd zijn met de gestelde eisen die hiervoor nodig zijn.

- De gestelde eisen variëren van land tot land. De gebruiker is verantwoordelijk voor (het gebruik van) de laser.

- Gebruik altijd een veiligheidsketting wanneer een laser op hoogte wordt gemonteerd.

Afgedankte artikelen !!

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Garantie is niet van toepassing indien ongelukken of beschadigingen plaatsvinden veroorzaakt door onjuist gebruik of het niet opvolgen van het gestelde (o.a waarschuwingen) in deze handleiding.

Tronios BV kan niet verantwoordelijk worden gehouden voor schade in welke vorm dan ook, indien het gestelde in de handleiding (o.a waarschuwingen) niet wordt gerespecteerd.

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking.

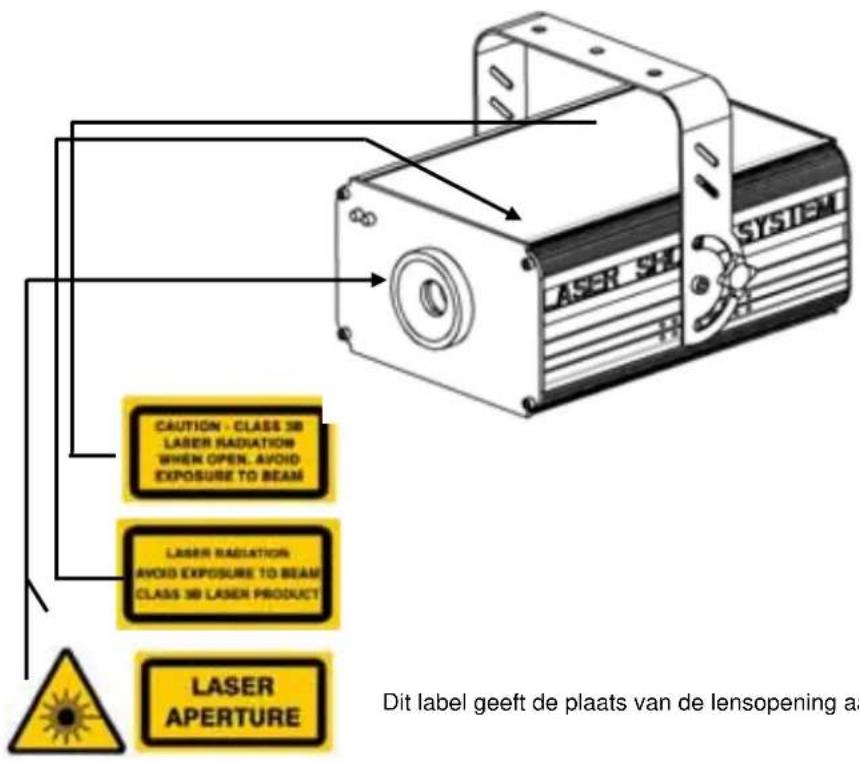

LASER LENSOPENING

LASERSTRAAL, VERMIJD DIRECT OOGCONTACT

ALGEMENE VEILIGHEIDS INSTRUCTIES

leder persoon die gebruik maakt van de laserunit moet:

• Gekwalificeerd zijn
● De instructies in deze handleiding volgen

LET OP! U kunt een gevaarlijke electrische schok krijgen bij het aanraken van electrische bedradingen.

Belangrijk!

De fabrikant accepteert geen enkele aansprakelijk voor welke beschadiging/letsel dan ook indien hetgeen in deze handleiding wordt omschreven niet wordt opgevolgd en/of indien er niet geautoriseerde modificaties worden doorgevoerd. Tevens vervalt de garantie.

• Laat het netsnoer niet in contact komen met andere snoeren en sluit netsnoeren aan met grote zorg! Onzorgvuldig gebruik kan levensgevaarlijk zijn. Controleer of de netspanning overeenkomt met de aangegeven spanning op het label.
• Altijd de netstekker als laatste in het stopcontact steken en de netschakelaar moet in de uit-positie staan. Als alles geïnstalleerd is, de stekker plaatsen en de schakelaar omzetten.
• Het netsnoer mag niet beschadigd zijn en niet langs scherpe delen voeren. Controleer dit van tiid tot tiid.
• Verwijder de stekker uit het stopcontact alvorens de unit schoon te maken of wanneer deze niet meer gebruikt wordt. Trek altijd aan de stekker en nooit aan het snoer bij verwijdering.
• Bij (opnieuw) bedraden van de stekker moet er voor gezorgd worden dat de geel/groene draad aan massa/aarde wordt aangesloten.
  ● Reparaties moeten altijd worden uitgevoerd door vakbekwame mensen.
• Schakel de laserunit nooit aan/uit/aan met korte intervallen, dit zal de levensduur aanzienlijk verminderen en de laser diode beschadigen.

• Bii het vervangen van zekeringen altiid de iuiste waarde gebruiken anders wordt de laserunit onherstelbaar beschadiad.

• Bij temperatuurverschillen de unit niet direct inschakelen. Door verschillen ontstaat condens, laat de unit even staan, zorg ervoor dat deze op temperatuur komt en schakel deze dan pas in.

• Zorg er voor dat de unit niet onderhevig is aan schudden, trillen enz.. Vermijd brute kracht tijdens installeren en bedienen.
• Vermijd het rondslingeren van allerlei kabels en snoeren. Deze kunnen beschadigen en zo een gevaar vormen!
• De bedrijfstemperatuur moet tussen de 10°C en 40°C liggen.
• Bij het transporteren dient de unit in de originele verpakking te worden gepakt, dit om beschadigingen te voorkomen.

LET OP! Zorg er voor dat de gebruiker de laserunit beheerst. Nietgekwallificeerde personen mogen de laserunit niet bedienen. De meeste beschadigingen worden veroorzaakt door onprofessioneel gebruik!

LET OP! Als de laserunit niet wordt bediend conform het gestelde in deze handleiding, zal de unit worden beschadigd en vervalt de garantie.

VOORZORG

UITPAKKEN VAN DE LASER

LET OP! Pak de laserunit voorzichtig uit en controleer de inhoud op beschadigingen enz. Bewaar de verpakking voor later gebruik, indien de laserunit getransporteerd moet worden is het beter deze in de originele verpakking te doen.

Aansluitspanning

Op het label aan de achterzijde van de laserunit staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan de laserunit onherstelbaar worden beschadigd. Tevens moet de laserunit direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Laser Set Up & Gebruik

De laserunit kan worden opgehangen. Dit dient op een deugdelijke wijze te geschieden door gebruik te maken van een clamp en veiligheidsketting. Deze veiligheidsartikelen zijn bij de dealer te verkrijgen. Zoals in het volgende figuur is weergegeven dienen de laserstralen, met een minimum van 3 meter, boven de vloer te schijnen, zodanig dat individuen geen (oog)letsel oplopen. Hou rekening met eventueel aanwezige balkons o.i.d. en pas de 3 meterregel opnieuw toe. Tevens mag de laserunit nooit aanraakbaar zijn, behalve door een vakbekwaam persoon.

LET OP: Bediening, afstellingen of het volgen van procedures anders dan gesteld in de handleiding kunnen resulteren in gevaarlijke stralingen

LET OP: Het installeren dient conform de wet en gestelde eisen te geschieden! Ook dient het installeren te geschieden door vakbekwaam personeel!

Installatie :

- De constructie van de ophanging dient zo te zijn dat deze 10 keer het gewicht per uur van de laserunit kan dragen.

- De installatie moet altijd worden gezekerd met een tweede beveiliging zoals een vangnet of veiligheidsketting. De tweede beveiliging moet zodanig zijn geconstrueerd dat geen enkel deel naar beneden kan vallen.

- Zorg ervoor dat geen enkel individu tijdens installatie, reparatie enz. onder de laserunit staat of door kan lopen.

- De gebruiker is verantwoordelijk voor de laserunit, de installatie en de veiligheid van het geheel. Is deze daartoe niet in staat dient altijd een externe deskundige in de arm genomen te worden die het geheel controleert en de verantwoordelijkheid op zich neemt.

- De gebruiker dient minstens eens per jaar de laserunit en de installatie te laten controleren, op veiligheid, technische werking van de laser enz., door een externe deskundige.

LET OP: Bij de installatie van de laserunit mag geen ontvlambaar materiaal aanwezig zijn (decoratie materiaal, enz.). Houd tenminste 50 cm afstand tot oppervlakken en andere lasers!

BEDIENING & FUNCTIE

- Deze laserunit is niet ontworpen voor continu gebruik.

- Schakel de unit niet steeds aan en uit.

- Wanneer de unit een poos niet gebruikt wordt moet de stekker uit het stopcontact gehaald worden. (Ook tijdens het vervangen van de lamp en bij reparatie).

- Wanneer de laserunit niet deugdelijk functioneert dient u deze onmiddellijk op te sturen naar uw dealer en niet verder te gebruiken!!

LET OP : Na ingeschakeld te zijn verschijnen de laserstralen binnen enkele seconden. KIJK NOOIT IN DE LASER!!

ONDERHOUD

• Zorg er voor dat gedurende het onderhoud zich geen individuen bevinden onder de laser.

- Schakel de laser uit, trek de stekker uit het stopcontact en wacht tot de laser is afgekoeld.

- Behuizing, bevestiging en installaties ( plafond, truss, ophanging) moeten van deugdelijke aard zijn.

- Het netsnoer mag niet beschadigd zijn en moet direct vervangen worden, ook bij kleine defecten.

- Om de laser te beschermen tegen oververhitting dienen ventilatoren en ventilatie openingen iedere maand schoongemaakt te worden.

- De lens en spiegels dienen periodiek schoongemaakt te worden. Deze periode is afhankelijk van de aanwezige viezigheid.

1) Alleen schoonmaken met een droge doek.

2) Gebruik geen schoonmaakmiddelen.

3) Maak de lens tenminste iedere maand schoon.

- LET OP: Het binnenwerk van de laser moet ieder jaar door een vakbekwaam persoon met een stofzuiger of compressor schoongemaakt worden.

Modificaties door de fabrikant worden zonder u op de hoogte te brengen doorgevoerd.
