GEBRUIKSAANWIJZING EBMH 18320 X V HOTPOINT

Reversible doors, 11

Installation, 16

Accessories, 16

Gebruiksaanwijzingen

Gebruiksaanwijzingen, 1

Service, 4

Beschrijving van het apparaat, 8

Draairichting deuren verwisselhaar, 11

Installatie, 29

Toebehoren, 29

Starten en gebruik, 30

Onderhoud en verzorging, 30

Voorzorgsmaatregelen en advies, 31

Storingen en oplossingen, 32

ES

Espanol

• Controller of u de storing nicht zich kunt oplossen (zie Storingen en oplossingen).
• Indien, ondanks alle controles, het apparaat Niet goed werkt en de storing blijft bestaan,kest u zich tot de dichtstblijzijnde Technische Dienst wenden.

U moet doorgeven:

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Wendt u zich nooit tot onbevoegde installateurs en weiger algid de installmente van Niet originele onderdelen.

ES

Asistencia

Beschrijving van het apparatus

Algemeen aanzlicht

Deze gebruiksaanwijzingen gelden voor verschidene modellen en het is waarom möglichk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende pagina's.

1 Verstelbare POOTJES.
2 BEWAARGEDEELTE.
3 INVRIES- en BEWAARGEDEELTE*.
4 GROENTE- en FRUITLADE
5 DRAAGPLATEAU
6 WINE RACK
7 PURE WIND*.
8 LAMPJE (zie Onderhoud).
9 TEMPERATUURKNOP
10 UitneembaarvakoorVARIA*.
11 Vak voor FLESSEN.
12 ACTIVE OXIGEN

• Deze können variieren voor wat betreft eenantal of positie, alleen op enkele modellen aanwezig.

ES

Draairichting deuren verwisselbaar

• Alleen op enkele modellen aanwezig.

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanner u het product weggeeft, verkoopt of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zatat alle nodige informatie voorhanden blift.

! Lees de gebruiksaaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installmentie, gebruik en verilgheid.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.
2. Laat de ventilatieroosters aan de achechterzijde vrij: de compressor en de condensator geen warmte af en vereisen een goede ventilatie om goed te functioneren en het elektricitetsverbruik te beperken.
3. Laat een afstand van minstens 10 cm vrij tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm tussen de zijkanten en nevenstaande meubels/ wanden.
4. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfomuis).
5. Om de juiste afstandCUSHT het apparaat en de achterwand te behouden, moet u de afstandhoulders monteren die zich in de installmentiekt bevinden, volgens de instructies op het speciale instructieblad.

Nivellering

1. Plaats het apparaat op een rechte en stevige vloer.
2. Mocht de vloer Niet volledig horizontaal zich, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen.

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3aar voordat u het aansluit aan het elektricteitsnet. Voordat u de stekker in het stopcontact steekt,client u zich ervan te verzekeren dat:

• het stopcontact geaard is en volder et aan de geldende normen;
• het stopcontact in staat is het maximale vermögen van het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);
• de spanning zich bevindtussen die waarden die staan aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);
• het stopcontact en de stekker overeenkomen. Als dat Niet het geval is, dient een erkende monteur de stekker te verrangen (zie Service); gelebruik geen verlengsnoeren of dubbelstekkers.

! Wonneer het apparaat geinstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zich.

! Het snoer mag nicht worden gebogen of samengedrukt.

! Het snoer moet vanijd totijd worden gecontroleerd en mag alleen doord erkende monteurs worden verrangen (zie Service).

! De fabrikant kan nicht verantwoordelijkheid worden gesteld als deze normen nicht worden nageleefd.

Toebehoren

DRAAGPLATEAUS* : plateaus of roosters. Deze können dankzij de speciale gleuven worden verwijderd of in hoogte geregeld (zie afbeeling), voor het invoeren van groote verpakkingen of etenswaren. Het is Niet moodzakelijk het draagplateu volledig te verwijderen om de hoogte te regelen.

TEMPERATUUR* aanwijzer: hiermee anderscheidt u het koudste gedeelte van de koelkast.

1. Controller of op de aanwijzer hetwoord OK verschijnt (zie

afbeelding).

1. Als er geen OK verschijnt, betekent het dat de temperatuur te hoog is: zet de knop WERKING KOELKAST op een hogere stand (kouder) en wacht circa 10uur tot de temperatuur stabel is.
2. Controller de aanwijzer nogmaals: indien nodig, kut u de koelkast opniew regelen. Als u grote hoeveelheden etenswaren in de koelkast heeft geplaatst, de deur herhaaldelijk heeft geopend of open heeft gelaten, is het normala dat de aanwijzer geen OK aangeeft. Wacht minstens 10 eer voordat u de knop WERKING KOELKAST op een hogere stand zet.

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installmentie na te volgen (zie Installatie).

! Voordat u het apparaat aansluit, dient u zowel het koel- als het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampje aan de binnenkant van het apparaat aangaat.
2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kurz u de levensmiddelen in de koelkast zetten.

Regelen van de temperaturen

De temperatuur in het koelgedeelte worden automatisch geregeld aan de hand van de stand van dethermostaatknop.

1 = minderkoud

MAX = kouder

Wij raden een gemiddelde stand aan.

Het koelsysteme van dit apparaat bevindt zich aan de binnenkant van de andereward van het koelgedeelite. Hiermee ontstaat een grotere en efficiente binnenruimte en een verbeterd esthetisch effect.

Deze hinterwand zal tijdens de werkking van het apparaat ofwel bedekt zich met ijs, ofwel met waterdruppels, maar gelang de compressor wel of Niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze.

Koelsystem

Het apparaat is voorzien van een van de hierna beschreiben koelsystemen: het is belangrijk dat u dit systeme anderscheidt zDat u de etenswaren op de Beste manier=kunt bewaren.

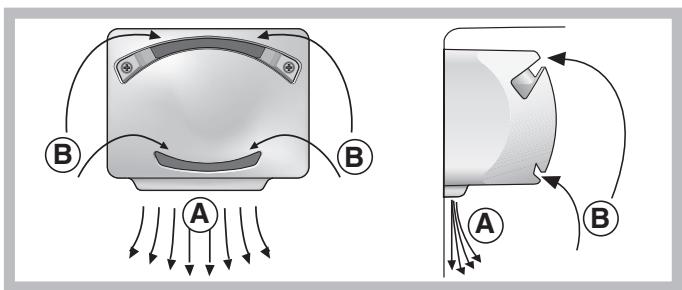

PURE WIND*

Dit herkent u aan het mechanisme aan de bovenkant van het koelgedeelte (zie afbeeling).

Door middel van het PURE WIND Aunt u levensmiddelen optimaal bewaren. Het systeme zorgt ervoor dat, nadat de deur open is geweest, de temperatuur binnen het apparaat wee snel op hetzelfde niveau wordt teruggebracht en overal goed worden verspreid: de geblazen lucht (A) wordt afgekoeld als hij in contact komt met de koele wand, terwijl de warmere lucht (B) wordt wegbezogen (zie afbeelding).

De Pure Wind Plus producten beschikken bovendien ook over een filter met speciale zilverionen waarmee de aanwezigheid van bacteriën met 70% worden verminderd en nare luchtjes in de koelkast worden beperkt, waardoor het voedsel better worden bewaard.

Als u de knop TEMPERATUURREGELING op een hoge stand zet en als er tegelijkertijd Veel etenswaar en een hoge buitentemperatuur is, zou het hunnen gebeuren dat het apparaat constant werkt. Dit heeft een overtollige ijproductie en een hoog elektriciteitsverbruik als gevolg: dit kan voorkommen worden door de knop op een lagere stand te zetten (er zal een automatische ontdooiing plaatsvinden).

Statisch

Het koelsystemeum van de modellen zonder Aircooler bevindt zich aan dechterwand van de koelkast; hierop+kunnen zich of ij's of waterdruppels vormen. Dit hangt af van het wel of Niet functioneren van de compressor: elk van beiden gevallen is normala.

In staatche apparaten zal de lucht op natuurlijke wijze circuleren: koude lucht daalt aangezien hij zwaarder is. Daarom dient u de etenswaren op de volgende wijze te rangschikken:

Etenswaren	Plaatsing in de koelkast
Vlees en vis	Op de laden voor groente en fruit
Verse kaas	Op de laden voor groente en fruit
Gekookte etenswaren	Waar u maar wilt
Vleeswaren, brood, chocolade	Waar u maar wilt
Groente en fruit	In de groente- en fruitladen
Eieren	In het speciale rek
Boter en margarine	In het speciale rek
Flessen, frisdrank, melk	In het speciale rek

ACTIVE OXIGEN*

Dit apparaat geeft ozonmoleculen af aan de binnenkant van de koelkast. Deze molecelen zijn in de natuur aanwezig en in staat bacteriën en micro-organismen aan te vallen, waardoor hun woekering in de koelkast za afnemen en als gevolg ook de vorming van nare luchtjes.

Het apparaat bepaalt automatisch wat de hoeveelheid ozon is die moodzakelijk is om de levensduur van de levensmiddelen te verlungen en om vervelende luchtjes en de vorming van bacteriën te voorkomen.

Aan de binnenkant van de koelkast kan een lichte, typische geur worden waargenomen. Dezelfde geur die men ruiktijdens onweer, waar bij het ozon vrijkomtijdens een blikksemflits. Dit is absolutuit normalaal. De hoeveelheid die door het apparatusaat wordt geproduuceerd is heel Klein en verdwijnt snel als gevolg van de antibacterièle werkung.

Het mechanisme wordt ingeschakeld door op de speciale toets op het deksel van het apparaat te drukken (koelgedeelte).

• Deze können variieren voor wat betreft eenantal of positie, alleen op enkele modellen aanwezig.

Als de Active Oxygen functie actief is, zal het apparaat regelmatig (en herhaaldelijk totdat de functie weeer wordt uitgeschakeld) Ozon verspreiden. Dit zal worden aangegeven door het aangaan van de groen led op het apparaat in het koelgedeelte, en door een stand-by cyclus (zonder dat er Ozon wordt verspreid), die worden aangegeven door de blauwe led.

Easy Ice

De dubbele bak is ontworpen om de ruimte in de vriesbak te optimaliseren en het ijs snel en eenvoudig tot uw beschikking te stellen. De bakjes hunnen worden gestapeld op afzonderlijk worden gezuld en gelebruikt.

De speciale haak maakt de Easy Ice bijzonder flexibel.

Hiermee Aunt u hem aan de linker- of rechterzijde van de eerste laden bevestigen.

Optimaal gebruik van de koelkast

• Gebruik voor het regelen van de temperatuur de knop TEMPERATUURREGELING(zie Beschrijving).
• Zet alleen koude of lauwe levensmiddelen in de koelkast, nooit warmer (zie Voorzorgsmaatregelen en advies).
  Denk eraan dat u gekooke te etenswaren nicht langer kunt bewaren dan rauwe.
• Zet geen vloeistoffen in open flessen of bakken in de koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en eenaaropvolgende condensproductie.

Hygiëne van de etenswaren

1. Na aankoop van de etenswaren verwijdert u de papieren/kartonnen of andere verpakking, die bacteriën of vuil in de koelkast hunnen introduceren.
2. Bescherm de etenswaren (vooral die nicht lang houdhaar zijn en die een sterke lucht verspreiden) op zodanige wijze dat ze Niet met elkaar in contact komen; zo vermijdt u de mogelijkheid van besmetting onder elkaar door kiemen/bacteriën zowel als het verspreiden van geuren in de koelkast
3. Zorg voor voldoende vrij lucchtcirculatie om de etenswaren heb
4. Houd de binnenkant van de koelkast schoon maar vermijd gebruik van bijtende of schuurmiddelen
5. Als de vervaldatum is afgelopen要去en de etenswaren uit de koelkast worden verwijderd
6. Voor een correcte manier van conserveren moeten de minder houdbare etenswaren (verse kazen, rauwe vis, vlees enz...) op de koelste plaat worden gezet, namelijk bovenop de groenteladen, waar de temperatuurindicator zich bevindt.

Optimaal gebruik van de diepvrieskast

• Vries nooit etenswaar in die op het punt staat te ontdooien of al is ontdooid; dergelijkke etenswaar要去gelijk worden gekockt en gegeten (binnen 24aar).

• Verse etenswaren die moeten worden ingevroren@mogen nooit in contact raken met etenswaren die al bevroren zich; verse etenswaren moeten in het bovenste INVRIES- en BEWAARGEDEELTE worden gezet, waar de temperatuur de -18^ of lager bereikt en waar ze snel worden ingevroren.

• Plaats nooit glazen flessen met vloeistof in de diepvrieskast, vooral Niet als er een dop op zit of als ze hermetisch zich afgesloten, ze zouden konnen barsten.
• De maximum hoeveelheid die men dagelijks kan invrieken is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).
• Als u de laden van de freezer van hunplaats haalt (behalte de onderste) krijgt umeer ruimte in datvak en kunt u de etenswarenrechtstreeks op de evaporatievlakken plaatsen.

! Open de deur van de diepvrieskast Niet tijdens het invriezen.

! Wanner de stroom wegvalt of wanner er een storing optreedt, dient u de deur van de diepvrieskast Niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 14 uur goed bewaard.

! Als de kamertemperatuur zich voor langereijd onder de 14^ bevindt, bereikt het diepvriesgedeelte Niet de temperatuur die nodig is voor het langdurig bewaren van de levensmiddelen en zal debewaartijd van de etenswaren als gevolg korter+zijn.

Onderhoud en verzorging

De elektrische stroom aflsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen.

Het is nicht voldoende de knop van de temperatuurregeling op stand OFF te zetten (apparaat UIT) om alle elektrische contactenuit te schakelen.

Het apparatus reinigen

• De buitenkant, de binnenkant en de rubberen afdichtingen können worden schoongemaaakt met een lauwe sponns en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloorr of ammonia.
• Het uitneembare toebehoren kan worden afgewassen met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.
• De achterkant van het apparaat vangt veel stof op. Na het apparaat te hebben uitgezet en de stroom te hebben afgesloten=kunt u dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen.

Het vermijden van schimmel en vervelende luchtjes

• Het apparaat is vervaardigd uit hygienisch materiaal dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen alsijd goed bewaren en aflsuiten. Hierdoor vermijdt u ook het vormen van vlekken.
• Als u het apparaat voor langereijd uitzet moet u de binnenkant reinigen en de deuren openlaten.

Het apparatus ontdooien

! Houdt u aan onderstaande instructies.

Probeer het proces Niet te versnellen door middel van apparaten of gereedschap anders dan bijgeleverd schrapertje. U zou het koelcircuit können beschadigen.

Het ontdooien van het koelgedeelte.

De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale afvoeropening (zie afbeelding) maar de achterkant geleid waar de warmte van de compressor het doet verdampen. Het enige wat u af en toe要去en is de opening reinigen en controlleren of het water vrijuit kan afvloeien.

Het ontdooien van het diepvriesgedeelte

Als de ijslaag dikker is dan 5 mm moet u een handmatige ontdooiing UITvoeren:

1. Draai de knop van de TEMPERATUURREGELING op stand OFF
2. Omwikkel de etenswaren uit de diepvries met papier en leg ze op een koele plaats.
3. Laat de deur van de diepvrieskast open totdat het ijs compleet gesmolten is; dit proces kurz u versnellen door er bakken met lauw water in neer te zetten.
4. Maak de diepvrieskast goed schoon en droog hem grondig af voordat u hem weeer aanzet.

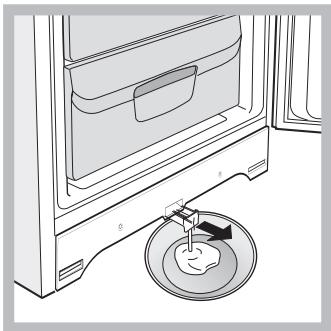

5. Enkele apparaten zijn voorzien van een DRAINAGE SYSTEEM om het water maar buiuten af te voeren:IRST HET WATER IN EEN BAK lopen (zie afbeelding).

1. Nadat u de etenswaren in de diepvrieskast heeft geplaatst moet u circa 2aar wachten totdat het apparaat weeer op normale wijze functioneert.

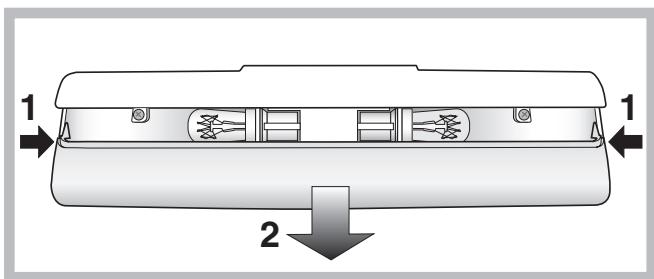

Het lampje verrangen

Om het lampje van het koelgedeelte te verrangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven.

Pak het lampje beet door eerst het beschemmingskapje te verwijderen zoals aangegeven in de afbeelding. Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de geldende internationale verilgheidsvoorschriften. Deze aanwijzingen zijn

geschreveven voor uw verilgheid en u dient ze derhalve goed door te nemen.

Dit apparatus voldoet aan de volgende EU Richtlijnen:

• 73/23/EEG van 19/02/73 (Laagspanning) enaaropvolgende wijzigingen;
• 89/336/EEG van 03/05/89 (Elektromagnetische Compatibility) en waaropvolgende wijzigingen;
• 2002/96/CE.

Algemene veiligheid

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient te worden gebruikt voor het bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden bediend, volgens de aanwijzingen die aangegeven zich in dit instructieboekje.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking kommt met regen of als het onweert.
• Raak het apparaat Niet blootsvoets of met natte handen of voeten aan.
• Raak nooit de koelelementen aan de binnenkant aan: u zou zich können verbranden of verwonden.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.
  Maak de koelkast Niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

Het is nicht voldoende langer dan twee seconden de toets.

OFF op de display ingedrukt te houden om elke elektrische verbinding te verbreken.

• Als het apparaat defect is, mag u nooit aan het interne systeme sleutelen om een reparatie uit te voeren.
• Gebruik in de vakken waar ingevroren levensmiddelen worden bewaard geen scherpe of suntige voorwerpen of elektrische apparaten die Niet door de fabrikant worden aanbevolen.
• Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.
• Dit apparaat is Niet geschikt voor gebruik door Personen (inclusief kinderen) met fysieke, sensorische of mentale beperkingen, of die geen ervaring of kennis hebben, tenzij ze door een persoon die verantwoordelijk is voor hun verilgheid begeleid worden bij of ge'instrueerd zichn over het gebruik van het apparaat. Kinderen要去en gecontroleerd worden om te zorgen dat ze Niet met het apparaat spelen.
• Het verpakkingsmaterial is geen spellegoed voor kinderen.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houdt u aan deplaatselijke normen, zodate het verpakkingsmaterial hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去enApart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去en worden ingezameld.

Consumen moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Het milieu sparen en respecteren

• Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen,plaats het Niet dicht bij warmtebronnen.
• Laat de deur, wanner u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort möglichk openstaan. Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.
• Vul het apparaat Niet met teveel etenswaren: voor een optimale conservering要去 de koude luchtstroom vrijuij hunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werkken.
• Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.
• Houdt de afdichtingen efficien't en schoon, zodat ze goed aan de deuren sluiten en de kou Niet lately ontsnappen (zie Onderhoud).

Storingen en oplossingen

Het zou+kunnen gebeuren dat het apparaat Niet functioneert. Voordat u de Servicedienst belt (zie Service),moet u controeren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Het lampje van de binnenverlichting gaat Niet aan.

• De stekker zich nicht in het stopcontact, of zich voldoende om contact te makeen. Wellicht zich het heleHSV zonder stroom.

De koelkast en de diepvrieskast waar nicht koud genoeg.

• De deuren sluiten Niet goed of de afdichtingen zich versleten.
• De deuren worden vaak geopend
• De knop van de TEMPERATUURREGELING staat nicht op de goede stand
• De koelkast of de diepvrieskast় overmatig gezuld.
• De temperatuur van het vertrek waar het apparaat zich bevindt is lager dan 14^ .

In de koelkast bevriezen de etenswaren.

• De knop van de TEMPERATUURREGELING staat nicht op de goede stand
• De levensmiddlesen staan in contact met dechterwand.

De ventilator AIR draait nicht.

• De deur van de koelkast staat open
• Het AIR systeme wird alleen dan automatisch geactiveerd als hetoodzakelijk is de optimale condities aan de binnenkant van het koelgedeelte terug te brengen.

De motor blijdt doorlopend draaien

• De deur is Niet goed zich of worden constant geopend.
• De buitentemperatuur is erg hoog.
• De ijslaag is meer dan 2-3 mm dik (zie Onderhoud).

Het apparaat maakt Veel lawaai.

• Het apparaat staat nicht waterpas (zie Installatie).
• Het apparaat staat:tussen meubels of objecten die trillen of geluid maken.
• Het verkoelingsgas.Maakt eenlicht geluid ook wanner de compressor stil staat: dit is normal, het is geen storing.

Enkele delen aan de buitenkant van de koelkast zicher warm.

• De hoge temperaturen zijnoodzakelijk om het vormen van condens te voorkomen in bepaalde gedeeltes van het product

Op dechyterwand van het koelgedeelte bevindt zich ijs of waterdruppels.

• Dit is de normale werkking van het product.

Op de bodem van de koelkast ligt water.

• De afvoeropening voor het water is verstopt (zie Onderhoud).

Instalación
