GEBRUIKSAANWIJZING PAS-208 SET ALECTO

1. MP3-speler met Bluetooth®-functie,

FM-radio, ingebouwde SD-kaartsleuf

voor SD-kaart (max. 16G) en USB-ingang (USB 2.0).

1. Echo-effectregelaar voor de microfoons
2. Volumeregelaar voor de microfoons
3. Ingang voor lijnsignalen met stereo cinch (tulp) stekkers (let op: het geluidssignaal wordt mono weergegeven)
4. Lijnuitgang voor naar een andere versterker
5. 2 microfooningangen met 6,3 mm jack
6. POWER = power-ON-indicatie

CLIP = licht op bij maximaal uitgangsvermogen

1. 230V netspanningsingang
2. Powerschakelaar voor aan of uit
3. Uitgang met speakon plug voor naar de PAS-208P
4. Ingang voor microfoon of line, met XLR-ingang (symmetrisch of gebalanceerd) met keuzeschakelaar mic of line
5. Volumeregelaar voor de line-ingangen en de MP-3 speler / radio
6. Hoge (TREBLE) en lage (BASS) tonen regelaars

PAS-208P

1. IN: ingang van deze luidsprekerbox, hierop sluit u het snoer aan dat van de PAS-208A komt
2. OUT: uitgang voor doorkoppeling naar een volgende luidsprekerbox

PAS-208A&P

1. Aan de boven- en onderzijde van zowel de PAS-208A als de PAS-208P zit een M8

schroefaansluiting voor ophangogen met M8 schroefdraad (excl.)

• Lees de gebruikershandleiding goed door, en volg alle aanwijzingen op.
• Bij het reinigen van de speaker dient u het netsnoer uit het stopcontact te nemen en de versterker uit te schakelen.
• Reinig de behuizing alleen met een licht vochtige doek.
• Plaats of gebruik de set nooit in een natte of vochtige ruimte of omgeving.
• Zorg voor een goede afvloeiing van warmte; bedek de set nooit en plaats deze niet direct naast een warmtebron.
• Zorg dat het netsnoer niet beschadigd raakt en voorkom dat dit snoer tot struikelen of vallen kan leiden.
• De set nooit demonteren. Dit dient alleen door gekwalificeerd personeel te gebeuren.
• Schakel de versterker alleen in nadat alle volumeregelaars op MINIMUM (0) gedraaid zijn, dit voorkomt een mogelijk schrikeffect bij het inschakelen.
• Het langdurig bloot staan aan een hoog geluidsvolume kan het gehoor beschadigen.

VOOR GEBRUIK

NETSPANNING:

Sluit de PAS-208A met het meegeleverde netsnoer aan op een netspanning van 230 Volt.

De PAS-208P krijgt zijn signaal van de PAS-208A of van een andere versterker die via de meegeleverde speakerkabel met Speakon pluggen is aangesloten.

BEDIENEN / AANSLUITINGEN

POWER SCHAKELAAR:

Met de power schakelaar kunt u de versterker aan of uit zetten.

MIC/LINE:

De meegeleverde draadgebonden microfoon kan worden aangesloten op de XLR-aansluiting van de MIC/LINE ingang. De microfoon is gebalanceerd uitgevoerd.

Op deze aansluiting kunt u ook een geluidsbron op lijn-nivo aansluiten (zie ook bij 'LINE' hieronder). Hierbij dan wel de schakelaar LINE/MIC in de juiste stand zetten.

Met volumeregelaar MIC VOLUME of LINE VOLUME kan het volume worden geregeld.

Op de PAS-208A kan losse apparatuur worden aangesloten. Denk hierbij aan een DVD-speler (karaoke), tablet, smartphone of een losse mp3 speler. Deze apparaten hebben een line uitgang. Deze kunnen met de juiste kabels (niet meegeleverd) aangesloten worden op ingang LINE IN (Cinch of tulp ingang).

Via de Alecto servicelijn kunt u ook een verbindingskabel bestellen (3,5mm - 2 x RCA) voor aansluiting van een externe MP3-speler of een telefoon. Het bestelnummer van de kabel is AKZ-15S. Deze kabel is 1,5 meter lang.

Met volumeregelaar LINE VOLUME kunt u het volume van deze ingangen regelen. Met deze regelaar regelt u tevens het volume van de MP3 speler / radio.

MIC INPUT: 2 extra ingangen voor draadgebonden microfoons met 6,3mm jack. Met volumeregelaar MIC VOLUME kunt u het volume van deze ingangen regelen.

MIX OUT: uitgang voor naar een extra versterker of actieve luidspreker.

TREBLE / BASS: Met deze regelaars kunt u de hoge tonen (TREBLE) of lage tonen (BASS) regelen.

ECHO: Met deze regelaar regelt u het echo effect van de microfoonsignalen.

WERKING MP3-SPELER

De MP3-speler is geschikt om MP3 en WMA files vanaf een SD/MMC card of USB stick af te spelen of audio via een Bluetooth® verbinding. Tevens is hier een FM radio ingebouwd.

IN/UITSCHAKELEN VAN DE SPELER:

• Zodra de PAS-208A wordt ingeschakeld, dan wordt de speler automatisch ingeschakeld.
• Door knop MODE op de speler ongeveer 2 seconden ingedrukt te houden, kunt u de speler handmatig uit- of weer inschakelen.

BEDIENEN VIA PANEEL:

SD/MMC card, USB stick, Bluetooth®: kort indrukken om te wisselen tussen SD/MMC card, USB stick, Bluetooth® of radio

MODE

Radio

kort indrukken om te wisselen tussen SD/MMC-kaart, USB-stick, Bluetooth® of radio

indrukken om het afspelen te starten; nogmaals indrukken om te pauzeren

indrukken om de FM-band af te zoeken en alle gevonden radiozenders op te slaan (*)

herhaaltoets, herhaaldelijk indrukken voor de volgende opties:

geen functie

• RDO: (van Random) in willekeurige volgorde worden de liedjes herhaaldelijk afgespeeld • ONE: het actuele liedje wordt continu afgespeeld
• ALL: alle liedjes worden op volgorde en herhaaldelijk afgespeeld

kort indrukken voor het vorige liedje

kort indrukken voor het vorige radiostation

kort indrukken voor het volgende liedje

kort indrukken voor het volgende radiostation

BEDIENEN VIA AFSTANDSBEDIENING:

Let op: Het oog van de infraroodontvanger zit aan de voorkant van de luidspreker. De voorkant is waar het geluid uit komt.

om het afspelen te stoppen

kort indrukken om te wisselen tussen de SD/MMC-kaart, de USB-stick, Bluetooth®-verbinding of radio

kort indrukken om het geluid uit te schakelen (het afspelen gaat gewoon door); nogmaals kort indrukken om het geluid weer in te schakelen

terug:

- kort indrukken voor het vorige liedje (of radiostation)

vooruit:

- kort indrukken voor het volgende liedje (of radiostation)

indrukken om het afspelen te starten; nogmaals indrukken om te pauzeren

volume zachter

let op: dit is een eigen volumeregeling van de speler zelf; deze regeling staat buiten de volume-

volume luider

regelaars van de versterker. Als u het volume met de afstandsbediening op 0 zet, dan kunt u dit NIET met de volumeregelaars op de versterker corrigeren. Zet dus altijd na het gebruik van de volumeregeling van de afstandsbediening het volume terug op het hoogste niveau (vol level 32)

Equalizer: gebruik deze functie om de toon aan te passen aan de soort muziek. U heeft de keuze uit: Normaal, Pop, Rock, Jazz, Classic (*).

om direct een track te selecteren (voor track 1-999)

*: Ter visualisering: grafisch overzicht van de mogelijke equalizer-instellingen:

NORMAL	POP	ROCK	JAZZ	CLASSIC
|||||	|||||	|||||	|||||	|||||

KOPPELEN MET BLUETOOTH® MUZIEKBRON:

Om gebruik te maken van de Bluetooth® functie van de PAS-208A, dient de MP3 speler te worden aangemeld aan het Bluetooth® apparaat waar de muziek op staat (GSM, tablet of ander). Het aanmelden gaat op de volgende manier:

1. Zet de zoekfunctie van het Bluetooth® apparaat waar de muziek op staat aan. Zie hiervoor de gebruiksaanwijzing van dat apparaat.
2. Zet de MP3 speler van de PAS-208A aan en druk daarna kort enkele malen op de toets "MODE" totdat "bLUE" verschijnt in het display.
3. Selecteer nu "ALECTO" uit de lijst die verschijnt op het display van het Bluetooth® apparaat waar de muziek op staat.
4. Als hierom wordt gevraagd, eventueel het wachtwoord of PIN-code "0000" invoeren.
5. Afhankelijk van het apparaat waar de muziek op staat, moet u bij dit apparaat nu nog instellen dat de muziek niet naar de hoofdtelefoon-aansluiting of naar de eigen luidspreker gaat maar naar de MP-3 speler gestuurd moet worden; raadpleeg hiervoor de gebruiksaanwijzing van dat apparaat.

Attentie: de MP-3 speler speelt alleen muziek af, u kunt er geen telefoongesprek mee voeren.

MILIEU:

- De verpakking van deze set kunt u als oud papier inleveren (behalve piepschuim en plastic). Wij adviseren echter om deze te bewaren zodat bij transport, de set adequaat verpakt kan worden.

- Wordt de set vervangen, lever deze dan in bij uw leverancier. Zij zorgen voor een milieu vriendelijke verwerking.

TECHNISCHE SPECIFICATIES

PAS-208A (actief):

Spanning: 230V~50Hz

Zekering: 1.6A 230V

Woofer: 8"

Tweeter driver: 1"

Frequency range: 40-20000 Hz

Sensitivity: 93dB bij 1W/1m

Power RMS/Music: 50W / 100Watt

Impedance: 8Ω

Weight: 4.1kg

Dimensions: 39x25x20cm (HxWxD)

Postcode / plaats: bon

model / serienummer:

Op de Alecto PAS-208 heeft u een garantie van 24 maanden na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze set of de serviceafdeling van Alecto:

http://www.alecto.info

telefoonnummer [phone].

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

Aansluitsnoeren, stekkers, en batterijen vallen niet onder de garantie.

Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

Waarschuwing: Blijvende gehoorschade kan ontstaan indien de luidspreker voor langere tijd gebruikt wordt op hoog volume. Om uw gehoor te beschermen graag het volgende opvolgen:

• Verhoog het volume van minimaal tot een comfortabel niveau.
• Luister niet voor lange periode met hoog volume.
• Verhoog het volume niet om omgevingslawaai te negeren of overtreffen.
• Verlaag het volume als je de mensen naast je niet kunt horen.

AANSLUITGEGEVENS

GEBALANCEERD/ONGEBALANCEERD

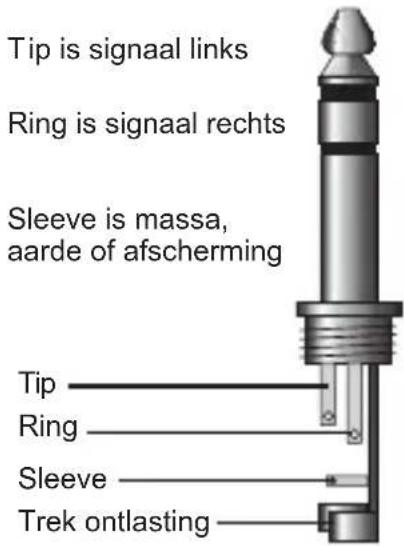

Stereo hoofdtelefoon:

ongebalanceerd mono:

gebalanceerd mono:

Gebalanceerde XLR kabel:

PIN 1 is massa, aarde of afscherming

Verbind aan 1 zijde PIN 1 met PIN 3 voor ongebalanceerde XLR kabel.

Gebalanceerde XLR aansluiting:

PIN 1 is massa, aarde of afscherming

Verbind aan 1 zijde PIN 1 met PIN 3 voor ongebalanceerde XLR verbinding.

Gevoeligheid: 93dB bij 1W/1m

Vermogen RMS/Muziek: 50W / 100Watt

Impedantie: 8Ω

Gewicht: 4.1kg

Afmetingen: 39x25x20cm (HxBxD)

Gevoeligheid: 93dB bij 1W/1m

Vermogen RMS/Muziek: 50W / 100Watt

Impedantie: 8Ω

Gewicht: 4.1kg

Afmetingen: 39x25x20cm (HxBxD)
