GEBRUIKSAANWIJZING HIP9FIX INDESIT

Elektrische aansluiting

Technische gegevens

NL

Nederlands, 49

Beschrijving, 53

Filterende versie

Afzugende versie

HIP 6 IX

HIP 9 IX

HIP6FIX

HIP 9 F IX

HIP 6 P IX

HIP 9 P IX

Werking, 54

Bedieningselementen

Onderhoud, 55

Reiniging van de kap

Reiniging van de vetfilters

Vervanging van het koolstofffilter

Vervanging van de lampen

Voorzorgsmaatregelen en raadgevingen, 56

Algemene veiligkeit

Afvoer van de lucht

Sloop

Montage

Verwijder, alvorens met de montage te beginnen, de vetfilters om het apparaat makkelijker te konnen hanteren (zie voor de aanwijzingen de paragraaf "Reiniging van de vetfilters" in het hoofdstuk "Onderhoud").

Bevestiging aan de muur

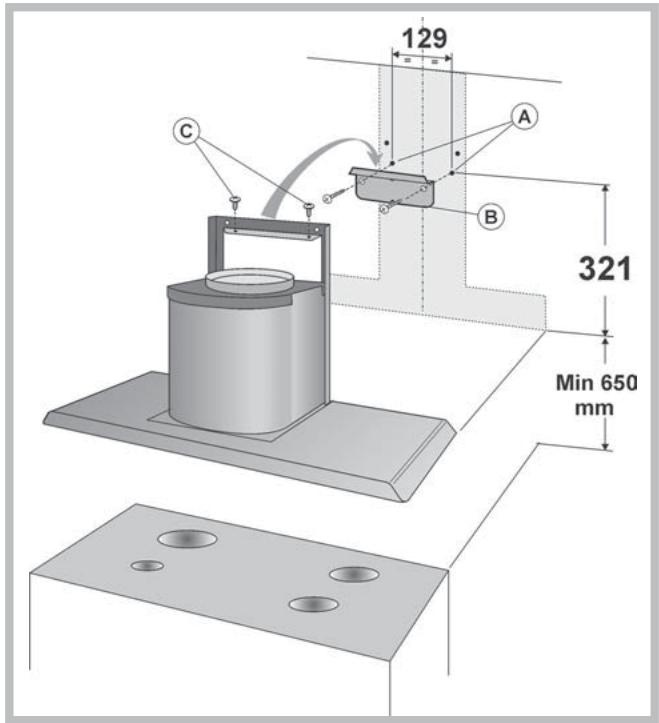

1) Teken een streep op de muur af, verticaal boven de kookplaat. Teken op de muur de 2 te boren gaten (A) af, met inachtneming van de maten aangegeven in onderstaande afbeelding.
2) Boor de gaten (ø 8 mm) en breng de 2 pluggen in (bijgeleverd).
3) Bevestig de metalen beugel (B) aan de muur met 2 schroeven, door gebruik te make n van de 2 geboorde gaten. Gebruik de 2 uitgesneden driehoekjes om de beugel exact langs de verticale as van de kap teplaatsen.
4) Haak de kap verrolgens aan de metalen beugel vast. Stel de horizontale positie af door de kap maar rechts of links te verplaatsen, afhankelijk van de behoefte van uitlijning met de keukenkastjes. Als de kap ook qua hoogte要去 worden afgesteld, gebruik hiervoor dan de speciale stelschroeven (C).

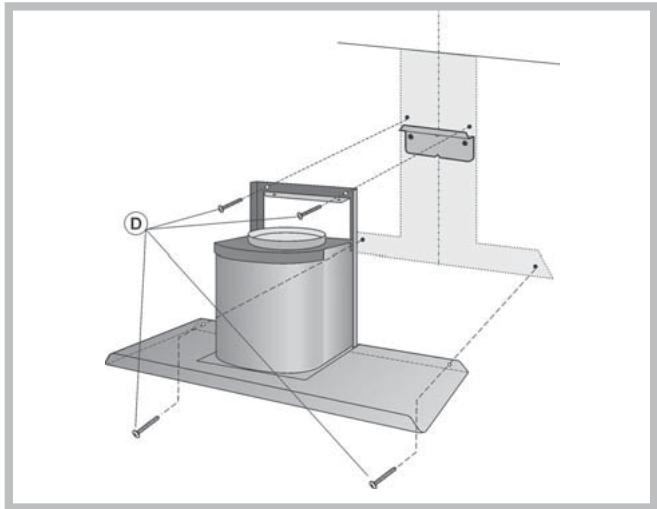

5) Bevestig na afstelling de kap definitief met nog 4 andere schroeven (D): teken op de muur de 4 te boren gaten af, haak de kap los en boor de 4 afgetekende gaten (diameter 8 mm); gebruik cervolgens de bijgeleverde pluggen en schroeven voor de definitieve bevestiging. VOOR EEN CORRECTE WERKING, MOET DE AFZUIGKAP BEVESTIGD WORDEN MET DE VIER SCHROEVEN (D)!

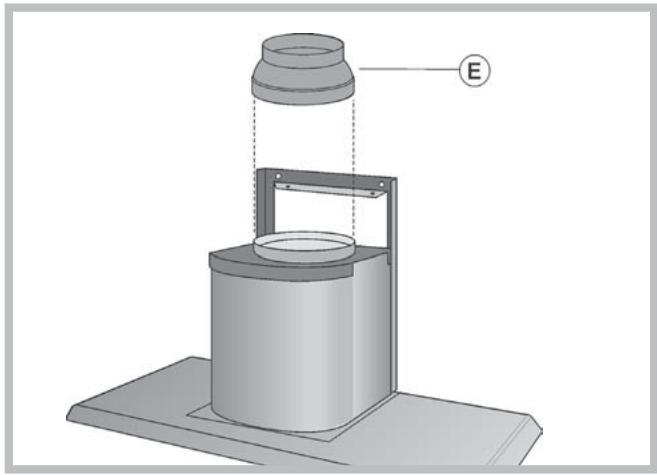

6) Monteer, voor de filterende kapversie, het verloopstuk (E).

Bevestiging van de decoratiebuis

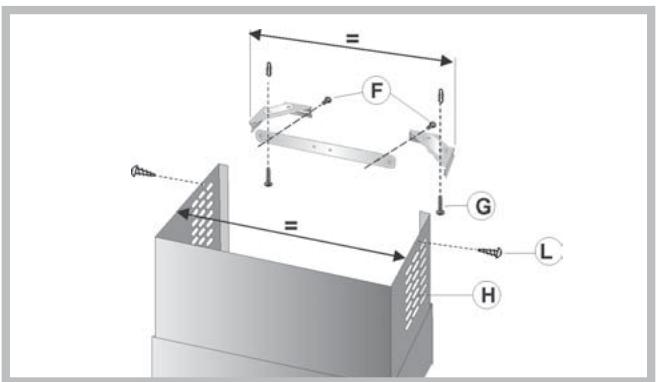

1) Zet de steunbeugel van de decoratieve buis in elkaar en stel de breedte af met behulp van de 2 schroeven (F). Bevestig hem cervolgens met de pluggen en schroeven (G) aan het plafond, en zorg ervoor dat hij in lijn ligt met de kap.
2) De afvoerroosters van de filterende versie (H)要去en in het bovenste gedeelte geplaatst worden. Keer, bij de afzuiigende versie, de bovenste buis om zodat de luchtafvoerroosters zich onderaan bevinden.

3) Afzigende versie:

a) Sluit de luchtafvoeropening van de kap aan op het luchtafvoergat, met behulp van een flexiblebuis met een diameter van 15 cm. Zet de flexiblebuis vast met klemmen (leiding en klemmen zichniet bijgeverd).
b) Voer de elektrische aansluiting van de kap uit met behulp van de voedingskabel (zie paragraaf "Elektrische aansluiting").
c) Breng de decoratieve buis aan door hem op de kap te plaatsen; breng de bovenste buis tot het plafond en bevestig hem met de 2 schroeven (L).

4) Filterende versie:

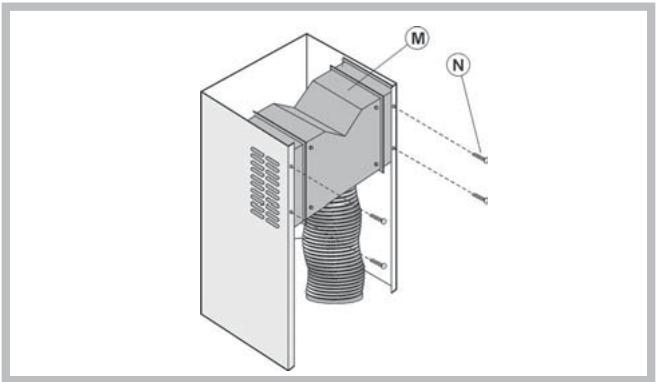

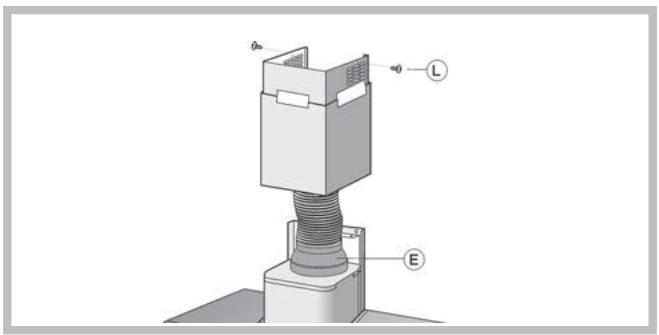

a) Bevestig de afbuigplaat (M) aan de bovenste buis met behulp van de 4 schroeven met platte kop (N); sluit op de afbuigplaat een flexibele buis met een diameter van 12,5 cm aan en zet hem vast met een klem (buis en klem zichn nicht bijgeleverd).

b) Neem de decoratieve buis en plaats hem op de kap; breng de bovenste buis tot het plafond en bevestig hem met de 2 schroeven (L).
c) Hef de onderste buis op en houd hem in positie met plakband. Sluit de flexibele buis aan op het verloopstuk (E) met behulp van een klem (niet bijgeleverd).

d) Voer de elektrische aansluiting van de kap uit met behulp van de voedingskabel (zie paragraaf "Elektrische aansluiting").
e) Laat de onderste buis zakken en leg hem op de kap.

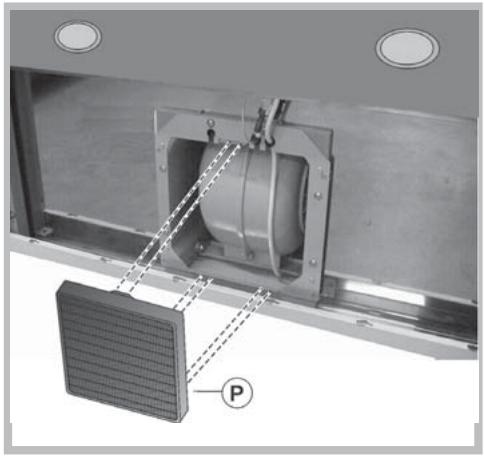

f) Controller of het koolstofffilter (P) reeds geinstalleerd is; als het Niet geinstalleerd is, monteer het dan door de 2 lipjes van het filter in hun zitting te brengen en het filter maar boven te draaien.

Elektrische aansluiting

! Bereid de stroomtoevoer binnen het profiel van de decoratieve buis voor.
! Bij het tot stand brengen van de elektrische aansluiting moet worden gecontroleerd of de spanningswaarden overeenstemmen met de waarden die vermeld staan op hetplaatje in het apparaat.
! Indien Uw apparaat Niet voorzien is van nicht splitsbaar flexibel snoer en stekker, of van een ander mechanisme dat de eenpoligheid uitschakeling verzekert van de netspanning, met een openingswijdtuussen de kontakten van tenminste 3mm., dan moet het apparaat dus worden voorzien van een soortgelijk netspanningscheidings mechanisme bij vaste installmentie van het apparaat.
! Als uw apparaat is voorzien van een snoer en stekker, dient het apparaat zo te worden geplaatst dat u bij de stekker kutnkommen.

Technische gegevens

Model	HIP6 IX / HIP6 F IX	HIP9 IX / HIP9 F IX
Afmetingen	breedte 59.8 cm	breedte 89.8 cm
	hoogte 68/119 cm	hoogte 68/119 cm
	diepte 49 cm	diepte 49 cm
	Ø van de afvoerbuis 15 cm	Ø van de afvoerbuis 15 cm
Brutogewicht	16.8 Kg	17.9 Kg
Stroomverbruik	Totaal 215 W	Totaal 215 W
	Motor 1x135 W	Motor 1x135 W
	Lampen 2x40 W	Lampen 2x40 W
Opbrengst	430 m³/h	430 m³/h
Vetfilters
Oppervlak-van afzuiging	1487 cm²	2287 cm²

Model	HIP6 P IX	HIP9 P IX
Afmetingen	breedte 59.8 cm	breedte 89.8 cm
	hoogte 68/119 cm	hoogte 68/119 cm
	diepte 49 cm	diepte 49 cm
	Ø van de afvoerbuis 15 cm	Ø van de afvoerbuis 15 cm
Brutogewicht	17.8 Kg	18.9 Kg
Stroomverbruik	Totaal 270 W	Totaal 270 W
	Motor 1x190 W	Motor 1x190 W
	Lampen 2x40 W	Lampen 2x40 W
Opbrengst	585 m³/h	585 m³/h
Vetfilters
Oppervlak-van afzuiiging	1487 cm²	2287 cm²

De kap is beschikbaar als afzuiigende of als filterende versie.

Beslis van te voren welke type installmentie u verkiest.

Voor een grotere doeltreffendheid, is het raadzaam de afzuiigende versie te installereren (indien möglichk).

Filterende versie

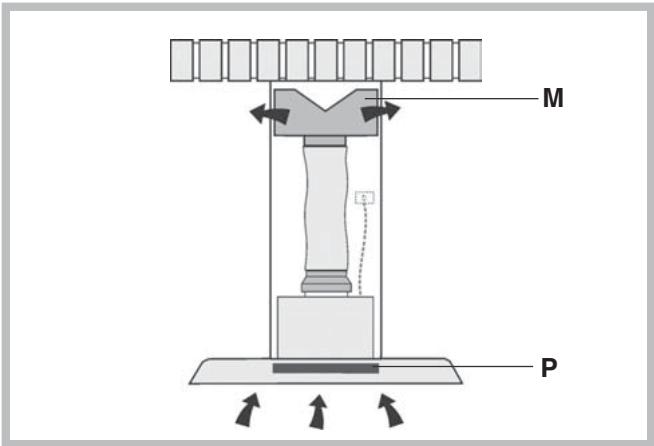

De kap zuigt de lucht in de keuken af die verzadigd is met damp/rook en geuren, en zuivert deze lucht via de vetfilters en het koolstofffilter, om deze verrolgens weeper gezuiverd in de ruimte te voeren.

Voor deze versie is een luchtafbuigplaat (M) en een koolstofffilter (P) nodig.

Om een constante doeltreffende werkung te garanderen,要去 het koolstofffilter regelmatinervangen worden.

Als de kap Niet van een koolstofffilter is voorzien, moet de klant dit filter aan de verkoper vragen.

Afzigende versie

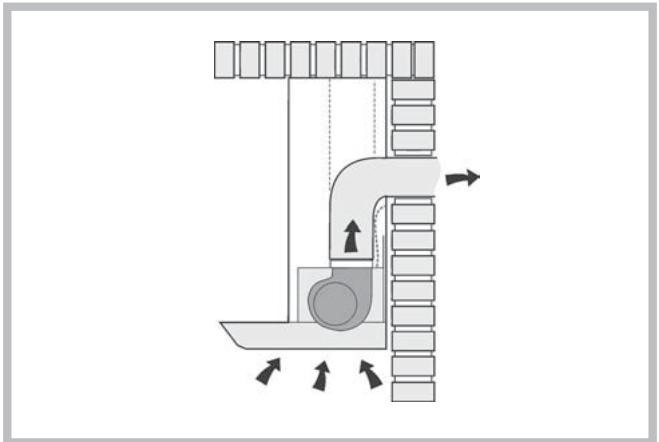

De kap zuigt de lucht in de keuken af die verzadigd is met damp/rook en geuren, voert deze lucht via de vetfilters, en voert de lucht cervolgens maar buiten af via een afvoerkanaal.

Bij deze versie is het gebruik van een koolestofffilter Niet nodig.

NL

Bedieningen

A - Toets verlichting

Aan/uit verlichting

B - Toets ON/OFF motor

Aan/uit motor.

De motor start op de eerste snelheid

C - Toets tweede snelheid

Start de motor op de 2^de snelheid

D - Toets derde snugelheid

Start de motor op de 3^de slelheid

E = Controleampje werkung motor.

! Schakel.altijd de spanning over het apparaat uit alvorens met een schoonmaak- of onderhoudsbeurt te beginnen.
! Ter vermijding van möglichk brandgevaar, houdt men zich aan de voorschriften voor het schoonmaken van de anti-vetfilters en de verwijdering van eventuele vet-aanslag op het apparaat.

Zorgvuldig onderhoud garandeert een goede werkinq en een goed rendement gedurende de levensduur van het apparaat.

Reiniging van de kap

Eventuele vetafzettingen dieren regelmatig, maar gelang het gebruik (minstens eenmaal per 2 maanden) van het apparaat te worden verwijderd. Gebruik geen schurende of corrosieve middelen. Voor reiniging aan de buitenkant van gelakte apparaten dient een doeke te worden gebruikt die vochtig gemaakt is in laww water en een neutraal reinigingsmiddel; voor reiniging aan de buitenkant van apparaten van staal, koper of messing worden het gebruik van specifieke producten aangeraden, volgens de instructies op het product zichl; voor de reiniging van de binnenkant van het apparaat moet een doek (of kwast) worden gebruikt die is ondergedompeld in gedenatureerde ethylalcohol.

Reiniging van de vetfilters

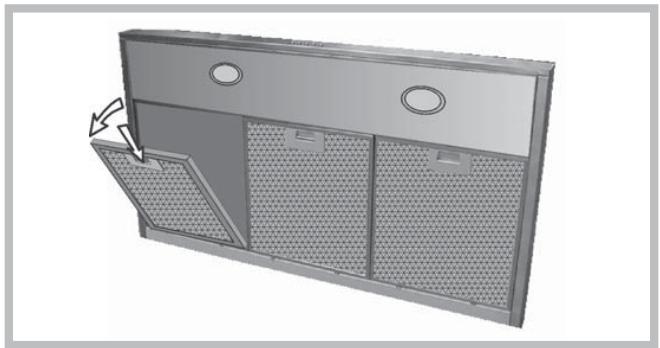

Druk, om de vetfilters te verwijderen, de vergrendeling ter hoogte van de handgreep waar binnen en trek het filter omlaag.

De filters met een neutraal reinigingsmiddel afwassen, met de hand of in de vaatwasmachine. In het geval dat men de vaatwasmachine gebruikt en de filters afbleken, zal dit in geen enkel geval hun goede werkinq in gevaar brengen.

Reinig de vetfilters gemiddeld elke 2 maanden, afhankelijk van de gebruiks规矩ie.

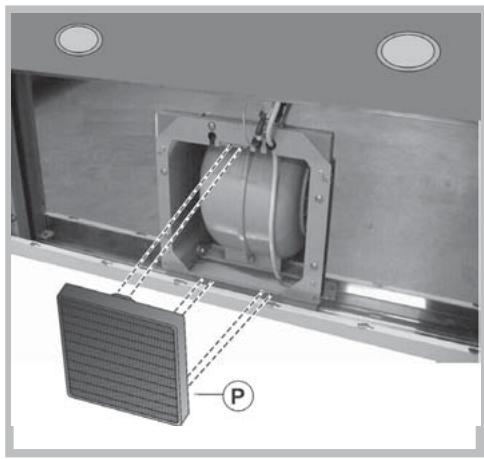

Vervanging van het koolstofffilter

Als de filterende versie van het apparaat worden gebruikt, moet het koolstofffilter (P) regelmatin verrangen worden.

Verwijder eerst de metalen vetfilters.

Duw de vergrendeling maar binnen en verwijder het koolstofffilter uit+zijn zitting.

Monteer een neue koolestoffilter in omgekeerde volgorde van verwijdering.

Vervang het koolestoffilter gemiddeld elke 6 maanden, afhankelijk van de gebruiks:frequentie.

Vervanging van de lampen

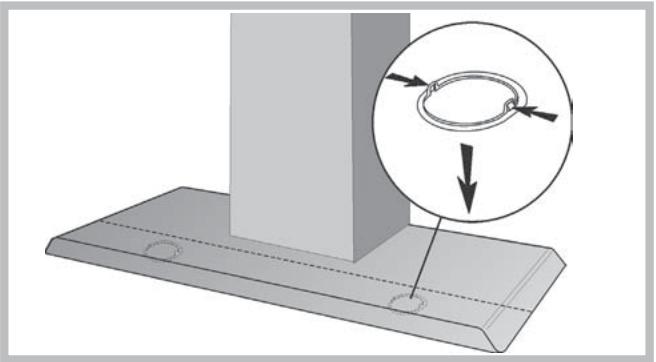

Bij deze ingreep要去 men met bijzondere VOORZICHT te werk gaan. Bovendien要去 het aparaat van de spanning gelechten worden. Nadat de vetfilters zich verwijderd, de deksel bennen de kap met de hand verwijderen. Het mobiele gedeelte van de 2 stoppen met lichte druk uit het raam drukken.

De gloeilamp eruit draaien en door een lamp van hetzelfde type verrangen.

De deksel door lichte druk weeR op zich gelone positivererug brengen.

Algemene veiligheid

! De afstand:tussen het draagvlak van de paffen op de kookplaat en de onderkant van de wasemkap moet minstens 65~cm zijn. Als de instructies voor de installmentie van de kookplaat een grotere afstand specicieren,要去e in aanmerking genomen worden.
! Dit apparaat vertoont opbouwende technische omzichtigheden zodate het gerekend kan worden in de isolatie-klas Il en dus waarom nicht geaard gehoelt te worden.
! Vermijd het gebruik van materiaal dat steekvlammen kan veroorzaken in de nabijheid van het apparaat.
! Bij het frituren要去 men vooral letten op het brandgevaar dat bestaat bij het gebruik van olie en vetten. Met name reeds gebruikte olie is gevaarlijk vanwege hun ontvlambaarheid.
! Gebruik geen open elektrische gril.
! Dit apparaat mag nicht gebruikt worden door personen (kinderen inbegren) met beperkte lichamelijke, zintuiglijke of geestelijkke capaciteiten, of Personen die nicht voldoende ervaring of kennis hebben, tenzij ze onder toezicht zich opgeleid werden over het gebruik van de apparatuur door een persoon die verantwoordelijk is voor hun verilgheid. De kinderen要去en onder toezicht zich, om er zeker van te zich dat ze Niet gaan spelen met de apparatuur.
! Opgelet: bereikbare onderdelen können warm worden wanner ze gebruikt worden met kookapparatuur.
! Deze afzuigkap is bestemd voor installmentie boven keukens voor huishoudelijk gebruik, kookuitrustingen en apparaten voor gelijkaardige keukens.
! Het is aanbevolen geen gewichten op de kap teplaatsen.

Afvoer van de lucht

Als uw apparaat als afzuiigende versie geinstalleerd moet worden, zorg er dan voor dat het luchtafvoergaten kanaal gerealiseerd worden.

Om optimale prestaties te verkrijgen, in de afzug-versie, worden een buis voor de lucht.afvoer gebruikt met de volgende kenmerken: zo kort möglichk van lenghte, zo min möglichk bochten (de maximale hoek van de bocht: 90^ ), materiaal volgens de toegestaande voorschriften (afhankelijk van de staat). Vervolgens worden aanbevolen grote verschillen in doorsnede van verschillende buis delen te vermijden

(aanbevolen doorsnede: 150~mm

! De luchtafvoer van dit apparaat Niet aansluten op een buis (pijp) die reeds gebruikt worden voor de luchtafvoer van Niet elektrische apparatuur (centrale verwarmingsinstallaties, radiatoren, geiser, enz.).
! Voor de lozing van de af te voeren lucht de voorschriften van de bevoegde autoriteit in acht nemen. Verder moet de af te voeren lucht Niet via een holte in de muur verwijderd worden, tenminste wanner deze holte Niet voor dit doel bestemd is.
! Voorzie de ruimte van een goede ventilatie indien de kap geleiktijdig worden gezrukt met andere, Niet elektrische apparaten (gas-, olie, kolenkachels, enz.). De afzuigkap kan nl. een onderdruk in de ruimte creeren. De onderdruk in de ruimte mag Niet groter worden dan 0,04 mbar., om te voorkomen dat de afvoergassen van de warmtebron worden aangezogen. De ruimte要去aarom voorzien zijn van eenrechtstreekse luchttoevoer, die voor een konstante verse luchtaanvoer zorgt.

Sloop

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkte electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbolism op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去 worden ingezameld. Consumen to会议精神 contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
