Producttype	Afzuigkap
Merk	INDESIT
Model	IG 80 GY
Breedte (mm)	800
Diepte (mm)	300 (schatting)
Hoogte (mm)	150 (schatting)
Gewicht (kg)	8 (schatting)
Voeding	220-240 V ~ 50 Hz
Motorvermogen (W)	200 (schatting)
Verlichting	Ingebouwde lamp
Snelheden	3 verstelbare snelheden
Vetfilter	Acryl of metaal, wasbaar
Actief koolstoffilter	Optioneel, niet wasbaar, elke 4 maanden vervangen
Installatietype	Inbouw onder bovenkast
Afvoermodus	Afzuigend (buiten) of recirculatie (binnen)
Minimale kookafstand	65 cm boven de branders
Elektrische klasse	Klasse II (dubbele isolatie)
Geluidsniveau (dB)	55-65 (schatting)
Reserveonderdelen	Filters, lampen, voedingskabel
Repareerbaarheid	Inschakeling van gekwalificeerd personeel aanbevolen

Veelgestelde vragen - IG 80 GY INDESIT

Welke afvoermodi zijn beschikbaar voor de INDESIT IG 80 GY afzuigkap?

De afzuigkap kan werken in de afzuigmodus (luchtafvoer naar buiten) of in de recirculatiemodus (de lucht wordt gefilterd en terug de kamer in gebracht). Voor recirculatie zijn actieve koolstoffilters nodig.

Hoe installeer ik de afzuigkap correct onder een bovenkast?

Verwijder het rooster door op de zijdelingse toetsen te drukken, bevestig de afzuigkap met 4 schroeven die geschikt zijn voor de kast, en plaats het rooster terug. Houd een minimale afstand van 65 cm tussen de afzuigkap en de branders.

Hoe vaak moeten de filters worden gereinigd of vervangen?

Het vetfilter (acryl of metaal) moet elke 2 maanden worden gewassen met water en neutraal wasmiddel, of in de vaatwasser. Het actieve koolstoffilter moet elke 4 maanden worden vervangen.

Hoe vervang ik de acryl- of metalen panelen?

Verwijder het rooster, klik vervolgens de bevestigingsonderdelen van de filters los. Vervang het paneel en monteer in omgekeerde volgorde. Zorg dat het rooster goed vastklikt.

Kan de afzuigkap worden gebruikt zonder koolstoffilter?

Ja, als deze is aangesloten op een externe afvoer (afzuigmodus). In recirculatiemodus is het koolstoffilter verplicht om geuren te filteren.

Wat te doen als de voedingskabel beschadigd is?

De kabel moet worden vervangen door een identieke kabel van de fabrikant of zijn klantendienst. Gebruik de afzuigkap niet met een beschadigde kabel.

Wat is de minimale afstand tussen de afzuigkap en een kookplaat?

De minimale afstand is 65 cm tussen de afzuigkap en het kookoppervlak. Dit garandeert optimale veiligheid en efficiëntie.

Hoe reinig ik de buitenoppervlakken van de afzuigkap?

Gebruik een doek gedrenkt in gedenatureerde alcohol of een neutrale, niet-schurende vloeibare reiniger. Vermijd schurende producten die het oppervlak kunnen krassen.

Kan ik de afzuigkap continu als verlichting gebruiken?

Nee, de verlichting is alleen bedoeld voor het koken. Langdurig gebruik verkort de levensduur van de lampen. Gebruik het alleen tijdens het koken.

Wat te doen als de afzuigkap niet werkt na installatie?

Controleer de stroomtoevoer, of de stekker goed is aangesloten en of de schakelaar op Aan staat. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde elektricien of de klantendienst.

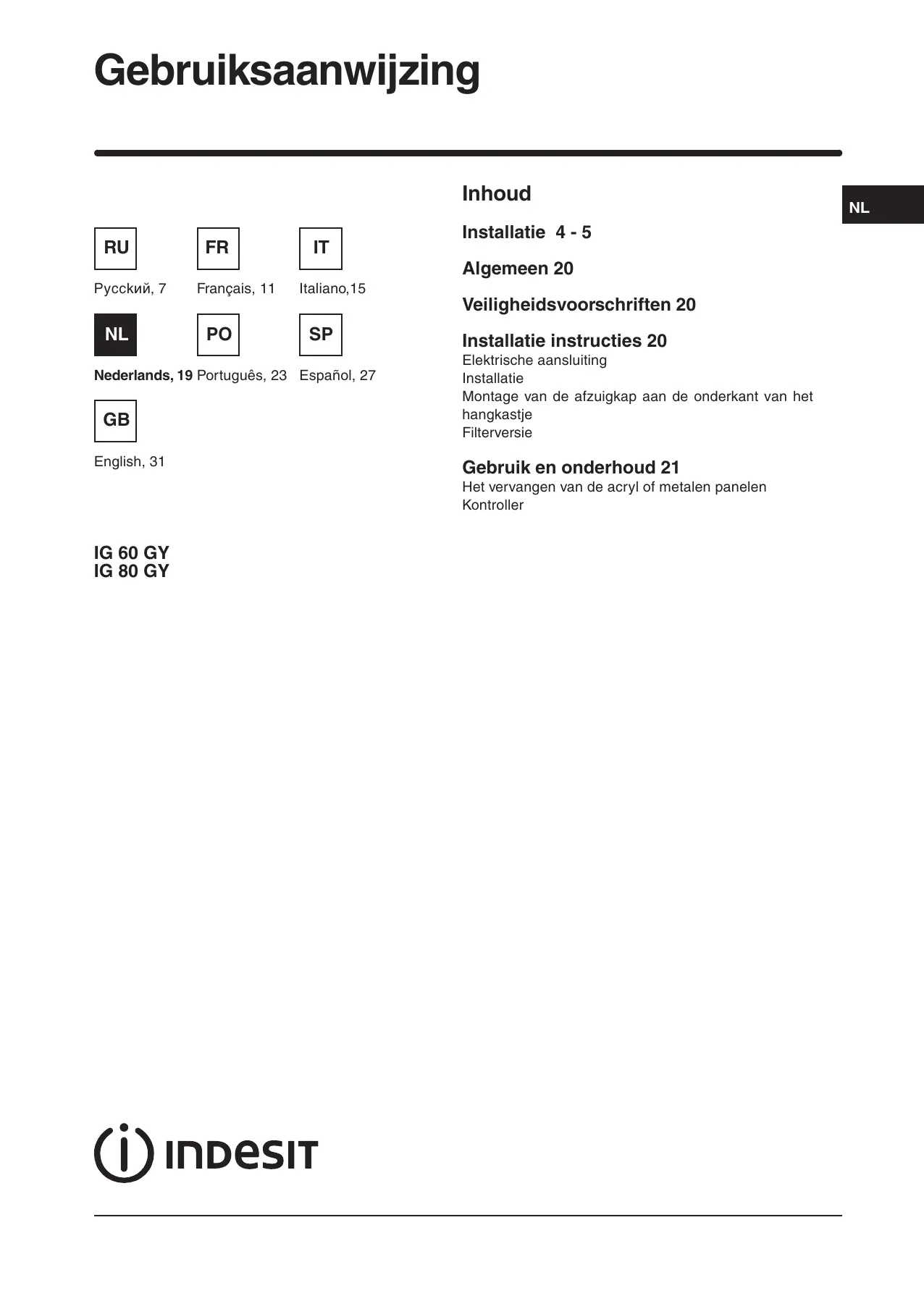

GEBRUIKSAANWIJZING IG 80 GY INDESIT

Veiligheidsvoorschriften 20

Installatie instructies 20

Elektrische aansluiting

Installatie

Montage van de afzuigkap aan de onderkant van het hangkastje

Filterversie

Gebruik en onderhoud 21

Het vervangen van de acryl of metalen panelen

Kontroller

Algemeen

De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud. Het boekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (luchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A).

Veiligheidsvoorschriften

Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien afbeelding 1C.

- Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

2. WAARSCHUWING!

Onder bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn.

A) Probeer de filters niet te controleren als de afzuigkap in werking is.
B) Onmiddellijk na en tijdens de langdurige werking van de verlichtingsinstallatie de lampen en aangrenzende zones niet aanraken.
C) Het is verboden om onder de afzuigkap gerechten te flamberen.
D) Laat de branders niet open en bloot branden, omdat dit schadelijk is voor de filters en gevaarlijk is met het oog op brand.
E) Tijdens frituren constant opletten, om te voorkomen dat de olie door oververhitting vlam zou vatten.

F) Alvorens onderhoudswerkzaamheden aan het apparaat te verrichten, de stroom uitschakelen.
G) Het apparaat is niet geschikt om zonder toezicht te worden gebruikt door kinderen of door onkundige personen.
H) Controleer dat kinderen niet met het apparaat spelen.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

Installatie instructies

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nulleiding

Als deze niet reeds voorzien is moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig geïnstalleerd worden dat de stekker bereikbaar is.

In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3 mm. Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

- De minimumafstand tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden.

- Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

- We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

- Installatie

Om de afzuigkap op de juiste wijze te installeren moet het volgende schema gevolgd worden:

1. Montage van de afzuigkap aan de onderkant van het hangkastje.

2. Keuze van de uitvoering (afzuigversie afb. 1A of filterversie (afb. 1B).

- Montage van de afzuigkap aan de onderkant van het hangkastje.

Dit type apparaat moet worden ingebouwd in een keukenkastje of in een ander meubel. De ruimte die de afzuigkap in beslag neemt wordt aangegeven in afbeelding 2.

Voordat u de afzuigkap bevestigt dient u het rooster D te verwijderen door op de twee toetsen A aan de zijkant te drukken, zoals aangegeven in afbeelding 3.

Gebruik voor de bevestiging 4 schroeven B (niet bijgeleverd) die zijn geschikt voor het soort kastje.

Nadat u de afzuigkap aan de onderzijde van het keukenkastje heeft bevestigd, pakt u het rooster D (afb. 3) en doet u het weer op zijn plaats. Zorg er tijdens deze handeling voor dat het rooster D goed is vastgehaakt.

- Zuigversie

Met dit soort installatie zal het apparaat de dampen door een buitenmuur of door een bestaande kanalisering naar buiten voeren. Hiervoor is een telescopische muurbuis nodig, volgens de van kracht zijnde normen moet deze niet brandbaar zijn en met een. De buis moet aan de bijgeleverde flens H (fig. 1.A) aangesloten worden.

- Filterversie

Om de kap van de afzuigversie om te bouwen naar de filterversie, vraagt u uw dealer om actieve koolstoffilters.

De filters moeten aan de afzuigeenheid worden bevestigd die zich in de kap bevindt. Plaats ze in het midden en draai ze 90 graden totdat u ze vast hoort klikken (afb. 5). Om deze handeling uit te voeren moet u het rooster D verwijderen (afb. 3). De lucht wordt naar de omgeving teruggevoerd door een luchtafvoerbuis die door het meubel heen gaat en verbonden is aan de flens H (afb. 1B).

Gebruik en onderhoud

- We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

- Het vetfilter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat.

Het acrylfilter, dat op het rooster ligt, moet worden vervangen wanneer de tekst, die door het rooster zichtbaar is, van kleur verandert en de inkt zich verspreidt; het nieuwe filter moet zodanig erin worden gezet dat de tekst weer zichtbaar is van buiten de kap, door het rooster heen.

Als de acrylfilters niet van deze teksten voorzien zijn, of indien er metaal/aluminiumfilters in zitten, dan moeten ze, om risico op brand te voorkomen, minimaal eens in de 2 maanden gereinigd worden door de volgende handelingen uit te voeren:

- haal het filter van het rooster af en reinig het met een sopje van water en neutraal afwasmiddel, laat het vuil naar buiten komen.

- Grondig met lauw water afspoelen en laten drogen.

De metaalfilters en/of aluminium panelen mogen ook in de vaatwasmachine gereinigd worden. Na verschillende wasbeurten van de aluminium filters kunnen kleurveranderingen optreden. Dit geeft echter niet het recht op vervanging van de filters.

Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vetfilters.

- De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd wordt. De filters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.

- Reinig regelmatig de ventilator en de andere oppervlakken met een doek gedrenkt in alcohol of in een

neutraal, niet schurend afwasmiddel.

- De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

- Het vervangen van de acryl of metalen panelen

Om de acryl of metalen panelen te vervangen dient u eerst het rooster D te verwijderen door op de twee toetsen A aan de zijkant te drukken, zoals aangegeven in afbeelding 3.

Verwijder de 2 filterklemmen B (afb. 4) en het acryl of metalen paneel C. Om het element weer samen te voegen dient u de voorgaande handelingen in omgekeerde volgorde uit te voeren.

- KONTROLLER: (Fig.6) SLIDER zijn de symbolen hieronder weergegeven:

A = Schakelaar licht
A1 = toets Off
A2 = toets On
B = toets Parel controlelampje
C = Controle snelheid
C1 = toets Off
C2 = toets EERSTE SNELHEID
C3 = toets TWEEDE SNELHEID
C4 = toets DERDE SNELHEID

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
