Тип продукта	Вытяжка
Марка	INDESIT
Модель	IG 80 GY
Ширина (мм)	800
Глубина (мм)	300 (приблизительно)
Высота (мм)	150 (приблизительно)
Вес (кг)	8 (приблизительно)
Питание	220-240 В ~ 50 Гц
Мощность двигателя (Вт)	200 (приблизительно)
Освещение	Встроенная лампа
Скорости	3 регулируемые скорости
Жировой фильтр	Акриловый или металлический, моющийся
Угольный фильтр	Опциональный, не моется, заменять каждые 4 месяца
Тип установки	Встраиваемая под навесной шкаф
Режим отвода	Отвод (наружу) или рециркуляция (внутри)
Минимальное расстояние до варочной поверхности	65 см над конфорками
Электрический класс	Класс II (двойная изоляция)
Уровень шума (дБ)	55-65 (приблизительно)
Запасные части	Фильтры, лампы, кабель питания
Ремонтопригодность	Рекомендуется вмешательство квалифицированного персонала

Часто задаваемые вопросы - IG 80 GY INDESIT

Какие режимы отвода доступны для вытяжки INDESIT IG 80 GY?

Вытяжка может работать в режиме отвода (воздух выводится наружу) или в режиме рециркуляции (воздух фильтруется и возвращается в помещение). Для рециркуляции необходимы угольные фильтры.

Как правильно установить вытяжку под навесной шкаф?

Снимите решетку, нажав на боковые защелки, закрепите вытяжку 4 подходящими винтами к шкафу, затем установите решетку обратно. Соблюдайте минимальное расстояние 65 см между вытяжкой и конфорками.

Как часто нужно чистить или заменять фильтры?

Жировой фильтр (акриловый или металлический) нужно мыть каждые 2 месяца водой с нейтральным моющим средством или в посудомоечной машине. Угольный фильтр необходимо заменять каждые 4 месяца.

Как заменить акриловые или металлические панели?

Снимите решетку, затем отщелкните крепежные детали фильтров. Замените панель и соберите в обратном порядке. Убедитесь, что решетка защелкнулась.

Можно ли использовать вытяжку без угольного фильтра?

Да, если она подключена к внешнему отводу (режим отвода). В режиме рециркуляции угольный фильтр обязателен для фильтрации запахов.

Что делать, если кабель питания поврежден?

Кабель должен быть заменен на идентичный кабель, предоставленный производителем или его сервисной службой. Не используйте вытяжку с поврежденным кабелем.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние составляет 65 см между вытяжкой и варочной поверхностью. Это обеспечивает оптимальную безопасность и эффективность.

Как чистить внешние поверхности вытяжки?

Используйте ткань, смоченную денатурированным спиртом или неабразивным нейтральным жидким моющим средством. Избегайте абразивных средств, которые могут поцарапать поверхность.

Можно ли использовать вытяжку постоянно как освещение?

Нет, освещение предназначено только для приготовления пищи. Длительное использование сокращает срок службы ламп. Используйте его только во время готовки.

Что делать, если вытяжка не работает после установки?

Проверьте электропитание, что вилка вставлена правильно и переключатель находится в положении Вкл. Если проблема не устраняется, обратитесь к квалифицированному электрику или в сервисную службу.

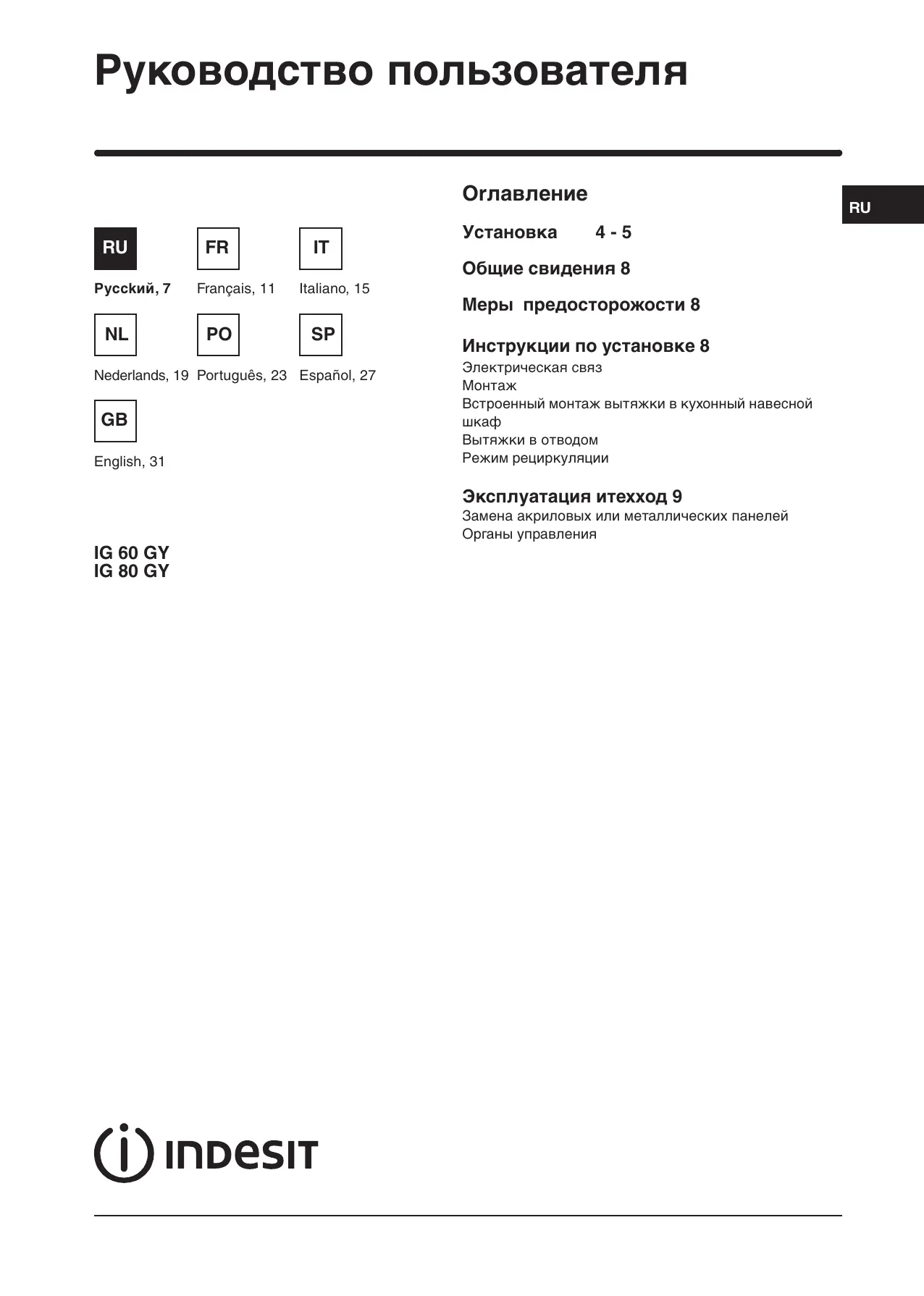

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IG 80 GY INDESIT

Меры предосторожости 8

Инструкции по установке 8

Электрическая связ

Монтаж

Встроенный монтаж вытяжки в кухонный навесной шкаф

Вытяжки в отводом

Режим рециркуляции

Эксплуатация итехход 9

Замена акриловых или металлических панелей

Органы управления

Общие свидения

Внимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для любой дальнейшей консультации. Устройство разработано в следующих вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - рис.1В), фильтрующее устройство (рециркуляция воздуха внутри помещения - рис.1А).

Меры предосторожости

1. Быть внимательным, если одновременно работает вытяжка и горелка или очаг, нуждяющиеся в окружающем воздухе и запитывающиеся иной энергией, кроме электрической. В таком случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в горелке или очаге.

Отрицальное давление в помещении не должно превышать 4Pa ( 4 × 10^-5 bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране.

Перед подключением изделия к сети электропитания:

- проверьте, чтобы напряжение и мощность, указанные на заводской табличке (расположена внутри изделия) соответствовали данным сети электропитания и электрической розетки. В случае сомнений обратитесь к квалифицированному электрику рисунке 1С.

- Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномоченном центре технического обслуживания.

2. ВНИМАНИЕ!

А. не пытайтесь проверить фильтры на работающей вытяжке

В. Не дотрагиваться до лампочек и прилегающих к ним поверхностей во время и после длительной эксплуатации осветительного прибора.

С. не трогайте лампочки после продолжительной работы прибора

D. запрещается готовить пищу на огне под вытяжкой

Е. избегайте открытого пламени, оно вредно для фильтров и создает опасность пожара

F. держите под постоянным контролем жарящуюся пищу, так как перегретое масло может воспламеняться

G. Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без присмотра.

Н. Не разрешайте детям играть с изделием.

I. перед любим видом техухода отключить вытяжку от электросети

Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/ЕС, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие.

Инструкции по установке

Монтаж и электрическое подключение должны выполняться квалифицированным техником.

•Электрическая связ

Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод, подсоединение к электросети выполняется следующим образом:

коричневый-L-линия

синий-N-нейтралный

Если на кабеле нет штепселя, установить штепсель, рассчитанный на работу с нагрузкой, указанной на табличке характеристик. Если вытяжка оснащена штепселем, она устанавливается, при условиях, что штепсель будет доступным. В случае прямого подсоединения к электросети нужно разместить между прибором и сетью многоплюсный выключатель с зазором контактов минимум 3 мм, рассчитанный на нужную нагрузку и отвечающий действующим нормам.

- Минимальная дистанция между опорной нагревающейся плоскостью и нижней частью кухонного дымососа должна быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции горячего воздуха или

с каналом, используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической.

• В том случае, если прибор монтируется с вытяжным устройством, рекомендуется обеспечить помещение выводным отверстием.
• Рекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень.

- Монтаж

Для правильного монтажа вытяжки необходимо придерживаться следующей схемы:

1. Встроенный монтаж вытяжки в кухонный навесной шкаф
2. выбор версии (всасывание рис. 1А или фильтрация рис. 1В).

- Встроенный монтаж вытяжки в кухонный навесной шкаф

Данное устройство должно быть встроено в кухонный навесной шкаф или другой суппорт. Габаритные размеры вытяжки указаны на рисунке 2.

Прежде чем приступить к креплению вытяжки, необходимо снять решетку D, нажимая на две боковые кнопки A, как указано на рисунке 3. Для крепления необходимо использовать 4 В болтов (не поставляются), соответствующих данному типу мебели.

Закрепив вытяжку в нижней части кухонного шкафа, возьмите решетку D (рис.3) и поместите ее на прежнее место. При выполнении данной операции убедитесь, что решетка D правильно составовалась.

- Вытяжа с отводом

При таком способе монтажа вытяжка осуществляет отвод дыма в атмосферу через наружную стену здания или через существующую вентиляционную шахту. С этой целью необходимо приобрести раздвижную невозгораемую дымоходную трубу, соответствующую действующим нормативам, и соединить ее с фланцем Н (схема 1А).

- Режим рециркуляции

Для того, чтобы отводная вытяжка работала в режиме рециркуляции, приобретите в магазине фильтры с активированным углем. Установите угольные фильтры в центр узла вытяжки и поверните их на 90° вплоть до щелчка (рис. 5).

Для осуществления этой операции снимите решетку D (рис. 3). Воздух возвращается в помещение по трубе, проходящей сквозь кухонный элемент и

соединенной с фланцем Н (рис. 1В).

Эксплуатация итеход

- Рекомендуется включать кухонную вытяжку перед началом приготовления какого-либо блюда. По завершении приготовления рекомендуется оставить вытяжку включенной в течение 15 минут для полного удаления испарений и чада.

Исправная работа вытяжки зависит от правильного и регулярного техобслуживания, в особенности от ухода за фильтрами-жироуловителями и за угольными фильтрами.

- Фильтры-жироуловители задерживают жирные частицы в воздухе, поэтому частота их засорения зависит от регулярности использования вытяжки.

Необходимо заменять акриловый фильтр, расположенный на решетке, когда надписи, которые видно через отверстия решетки, изменят цвет и станут размытыми. Новый фильтр устанавливается так, чтобы надписи были видны через решетку снаруши вытяжки.

Если на акриловом фильтре отсутствуют надписи или если фильтр состоит из металлической проволоки или алюминиевой панели, во избежание возгорания не чаще 2 месяцев необходимо мыть фильтры-жироуловители следующим образом:

- снимите фильтр с решетки и промойте его в растворе с нейтральным моющим средством до размягчения жирного налета.

- Промойте фильтр обычным количеством теплой воды и просушите.

Металлические фильтры и/или алюминиевые панели можно также мыть в посудомоечной машине После нескольких моек цвет алюминиевых фильтров или панелей может измениться. Это не дает покупателю права требовать замены фильтра.

В случае несоблюдения инструкций по замене и чистке фильтров может возникнуть опасность возгорания фильтров-жироуловителей.

• Угольные фильтры служат для очистки воздуха, который затем возвращается в помещение Угольные фильтры не моются и не регенерируются, а заменяются не реже 4-месячной эксплуатации вытяжки. Сатурация активированного угля зависит от продолжительности эксплуатации вытяжки, площади кухни и регулярности чистки фильтровжироуловителей.
• Регулярно вытирайте налеты на вентилятор и на остальные поверхности при помощи влажной тряпки, смоченной в денатурате или в нейтральном неабразивном моющем средств.
• Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения

помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок службы.

- Замена акриловых или металлических панелей

Для того чтобы заменить акриловые или металлические панели, необходимо сначала снять решетку D путем нажатия двух боковых кнопок A, как указано на рисунке 3. Удалить 2 держателя фильтров B (рис.4) и акриловую или металлическую панель C. Для повторной сборки детали необходимо осуществить операцию в обратном порядке.

Органы управления: (Рис.6) slider - символика указана ниже:

A = переключатель света
A1 = клавиша Off
A2 = клавиша On
В = клавиша сигнальной лампочки
C = регулятор скорости
C1 = клавиша Off
C2 = клавиша ПЕРВАЯ СКОРОСТЬ
C3 = клавиша ВТОРОАЯ СКОРОСТЬ
C4 = клавиша ТРЕТЬЯ СКОРОСТЬ

ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.
