Producttype	Hi-Fi-systeem
Merk	Yamaha
Model	Restio ISX-B820
Afmetingen (B x H x D)	430 mm x 120 mm x 300 mm
Gewicht	5,0 kg
Stroomverbruik	40 W
Voeding	AC 220-240 V, 50/60 Hz
Hoofdfuncties	CD-speler, FM/AM-tuner, Bluetooth, USB, AUX-ingang, Hoofdtelefoonaansluiting
Aantal luidsprekers	2 (stereo)
Uitgangsvermogen	2 x 20 W RMS
Afstandsbediening	Inbegrepen
Display	LCD-scherm met klok
Ondersteunde media	CD, CD-R/RW, MP3-CD
Radiobanden	FM (87.5-108 MHz), AM (531-1611 kHz)
Bluetooth-versie	4.0
Ingangen	AUX (3,5 mm), USB (Type A)
Uitgangen	Hoofdtelefoon (3,5 mm)
Reiniging en onderhoud	Afnemen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheidsinstructies	Stroom uitschakelen voor reiniging. Uit de buurt houden van vocht en warmtebronnen.
Reserveonderdelen en repareerbaarheid	Neem contact op met erkende Yamaha-servicecentra. Repareerbaarheidsscore: 6/10

Veelgestelde vragen - Restio ISX-B820 YAMAHA

Hoe reset ik de Yamaha Restio ISX-B820 naar fabrieksinstellingen?

Houd de Aan/Uit-knop 5 seconden ingedrukt terwijl het apparaat is ingeschakeld. Selecteer vervolgens 'Fabrieksreset' met de Bron-knop en bevestig door op de Enter-knop te drukken.

Hoe kan ik mijn telefoon via Bluetooth verbinden?

Druk op de Bluetooth-knop op de afstandsbediening of het apparaat. Het display toont 'Pairing'. Selecteer op uw telefoon 'Yamaha ISX-B820' in de Bluetooth-lijst. Indien gevraagd, voer dan PIN 0000 in.

Hoe stel ik de klok in op de Restio ISX-B820?

Druk op de Klok-knop op de afstandsbediening. Gebruik de +/--knoppen om het uur en de minuten aan te passen. Druk op Enter om te bevestigen. De klok wordt automatisch ingesteld als er een RDS-signaal wordt ontvangen.

Wat is de beste manier om het systeem schoon te maken?

Haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om de buitenkant schoon te maken. Gebruik voor hardnekkig vuur een licht vochtige doek met water. Gebruik geen alcohol of schurende reinigingsmiddelen. Maak de CD-lens schoon met een lensreiniger-cd.

Wat is het stroomverbruik van dit Hi-Fi-systeem?

De Yamaha Restio ISX-B820 verbruikt ongeveer 40 W tijdens normaal gebruik en minder dan 0,5 W in stand-by.

Wat zijn de afmetingen en het gewicht van de ISX-B820?

Het hoofdapparaat meet 430 mm (B) x 120 mm (H) x 300 mm (D) en weegt 5,0 kg. Luidsprekerafmetingen: elk 150 mm (B) x 240 mm (H) x 200 mm (D), gewicht 2,5 kg per stuk.

Kan ik muziek afspelen vanaf een USB-stick?

Ja, steek een USB-stick in de USB-poort aan de voorkant. Gebruik de Bron-knop om USB te selecteren. Ondersteunde formaten: MP3, WMA, AAC en WAV. De USB-poort ondersteunt sticks tot 32 GB.

Wat moet ik doen als er geen geluid is?

Controleer of de luidsprekers correct zijn aangesloten op het hoofdapparaat. Zorg ervoor dat het volume niet op minimum of dempen staat. Controleer of de juiste bron is geselecteerd. Probeer het apparaat te resetten door de stekker 30 seconden uit het stopcontact te halen.

Is de garantie overdraagbaar?

De standaard Yamaha-garantie geldt alleen voor de oorspronkelijke koper en is niet overdraagbaar. In sommige regio's is overdracht echter mogelijk binnen de garantieperiode. Neem contact op met uw lokale Yamaha-dealer voor meer informatie.

Hoe vervang ik de batterij van de afstandsbediening?

Schuif de achterklep van de afstandsbediening naar beneden. Vervang de CR2025-lithiumbatterij door een nieuwe, waarbij de positieve (+) kant naar boven wijst. Schuif de klep terug tot deze vastklikt.

GEBRUIKSAANWIJZING Restio ISX-B820 YAMAHA

1 Pour utiliser l'appareil au mieux de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.

2 Installez cet appareil dans un endroit frais, bien aéré, sec et propre - à l'abri de la lumière du soleil, des sources de chaleur, des vibrations, des poussières, de l'humidité et du froid. Pour une aération correcte, tenez compte des distances minimales suivantes.

Au-dessus : 15 cm

À l'arrière : 2,5 cm

Sur les côtés : 10 cm

3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites.

4 N'exposez pas l'appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil qui elle-même peut être responsable de décharge électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle.

5 Evitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas :

- d'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.

– des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.

– des récipients contenant des liquides qui peuvent être à l'origine de décharge électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température intérieure de l'appareil peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle.

7 Ne branchez pas la fiche du câble d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n'ont pas été effectués.

8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé.

9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons.

10 Pour débrancher la fiche du câble d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon.

11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre.

12 N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite.

13 Pour empêcher tout dommage causé par les éclairs, déconnectez la câble d'alimentation et toute antenne extérieure de la prise murale pendant un orage.

14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison.

15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du câble d'alimentation au niveau de la prise secteur.

16 Lisez la section intitulée “GUIDE DE DÉPANNAGE” où figurent une liste d’erreurs de manipulation communes avant de conclure que l’appareil présente une anomalie de fonctionnement.

17 Avant de déplacer l'appareil, appuyez sur pour éteindre le système puis débranchez la fiche du câble d'alimentation au niveau de la prise secteur.

18 La condensation se forme lorsque la température ambiante change brusquement. En ce cas, débranchez la fiche du câble d'alimentation et laissez l'appareil reposer.

19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse.

20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d'alimentation est facilement accessible.

21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

- Conservez les piles hors de portée des enfants. Les piles constituent un danger potentiel si les enfants les mettent en bouche.

- Si les piles sont vieilles, la portée de la télécommande risque de diminuer considérablement. Le cas échéant, remplacez les piles le plus rapidement possible par deux piles neuves.

- N'utilisez pas à la fois des piles neuves et des piles usagées.

– N'utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au manganèse). Lisez les instructions de l'emballage, car ces types de piles peuvent être de forme et de couleur différentes.

- Des piles épuisées risquent de fuir. En cas de fuite, jetez les piles immédiatement. Évitez de toucher le liquide qui a fui et veillez à ce qu'il n'entre pas en contact avec vos vêtements, etc. Nettoyez soigneusement le logement d'insertion des piles avant d'insérer de nouvelles piles.

- Retirez les piles de l'appareil si vous n'avez pas l'intention d'utiliser ce dernier pendant une période prolongée. Sans cela, les piles s'usent et risquent de fuir, ce qui pourrait endommager l'appareil.

- Ne jetez pas les piles avec les ordures ménagères. Mettez-les au rebut conformément aux réglementations locales en vigueur.

Cet appareil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant, même si l'appareil en soi est éteint par la touche. Dans cet état, l'appareil consomme une très faible quantité de courant.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

ATTENTION

Danger d'explosion si la pile n'est pas remplacée correctement. La remplacer par une pile de type identique ou équivalent.

Il y a un risque possible de création d'interférences, visibles sur les images en couleurs si cet appareil est placé à côté d'un téléviseur à tube cathodique (tube de Braun). Dans ce cas, éloigner l'unité du téléviseur.

TABLE DES MATIÈRES

NOM ET FONCTIONS DES ÉLÉMENTS ......2

RÉGLAGE DE L'HORLOGE ....5

ÉCOUTE D'UN iPod....6

ÉCOUTE D'UN CD ET D'APPAREILS USB ....7

ÉCOUTE DE MUSIQUE D'UN DISPOSITIF Bluetooth......10

ÉCOUTE DE STATIONS FM 12

ÉCOUTE DE SOURCES EXTERNES ....13

UTILISATION DE LA FONCTION D'ALARME ....14

UTILISATION DE LA MINUTERIE ....17

RÉGLAGE DE LA TONALITÉ ....17

RÉGLAGE DE LUMINOSITÉ DE L'AFFICHEUR....17

GUIDE DE DÉPANNAGE ....18

REMARQUES SUR LES DISQUES ET APPAREILS USB.....21

CARACTÉRISTIQUES TECHNIQUES....22

Caractéristiques

• Lecture de musique stockée sur dispositifs externes tels que iPod/iPhone, CD audio/de données et dispositifs USB, et réception de programmes FM.
• La technologie Bluetooth vous permet de bénéficier d'un son de qualité sans le moindre fil.
• Réveillez-vous avec votre musique préférée ou une sonnerie - ou les deux. La plage choisie est luc à l'heure et au volume prédéfinis, pour le meilleur des réveils (fonction IntelliAlarm) (P.14).
• Fonction de mémorisation/rappel pour un accès instantané à vos 5 stations FM préférées.
• Egaliseur 3 bandes (grave, médium, et aigu) permettant de faire sonner la musique exactement comme vous l'aimez.
• Horloge design à deux affichages (avec aiguille des heures).

◆ Quelques mots sur ce mode d'emploi

- Le terme "iPod" utilisé dans ce mode d'emploi désigne aussi le "iPhone".

- Si une fonction peut être pilotée via les boutons de l'appareil et les touches de sa télécommande, ce mode d'emploi décrit la procédure via les boutons de l'appareil.

- Remarque précautions d'emploi de l'appareil et des restrictions d'utilisation.

- indique des informations complémentaires pour une utilisation optimale.

Accessoires fournis

Câble d'alimentation

Télécommande

Couvercle de la station d'accueil

Antenne FM

Capuchon USB

Remarque

Tenir le capuchon USB hors de portée des enfants afin d'éviter qu'il ne soit malencontreusement avalé.

Mode d'emploi (ce manuel)

Guide d'installation (Assembly Guide)

Fixation

Perche

Socle

Support

Bride pour câble Jeu de vis

Remarque

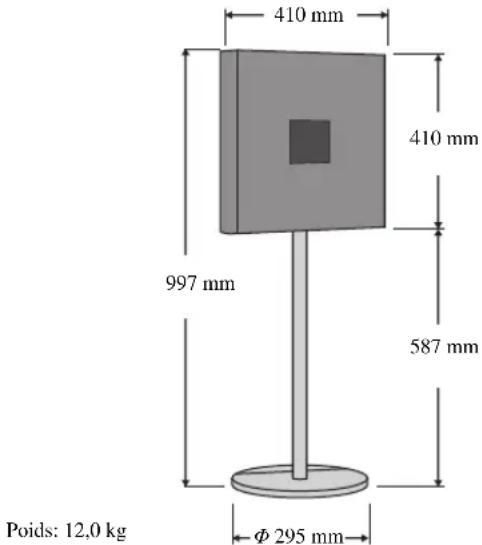

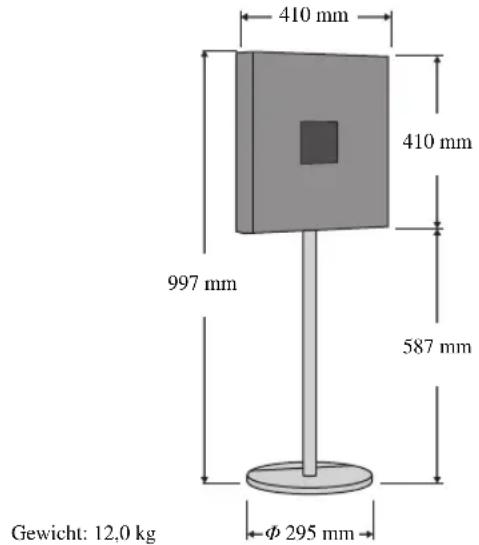

Utilisez ces éléments pour monter le stand. Le montage du stand est décrit dans le guide d'installation (Assembly Guide).

Utilisation de la télécommande

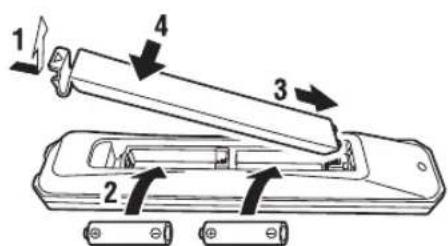

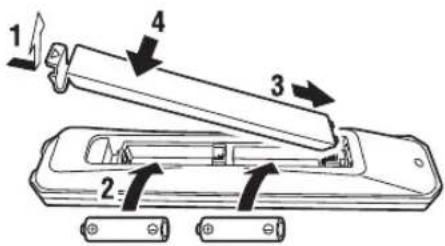

Logez les piles dans la télécommande en respectant les indications de polarité (+ et -).

Dirigez la télécommande vers le capteur de télécommande (sur la face avant) et respectez la portée indiquée ci-dessous.

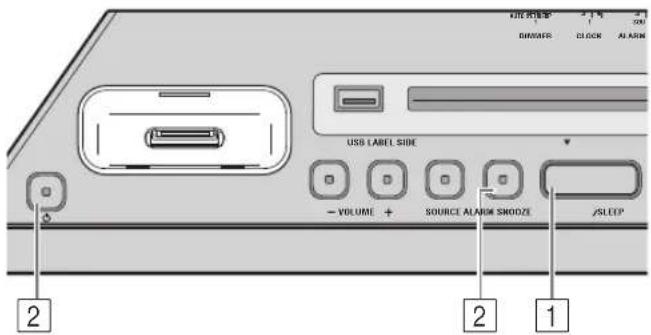

Appuyez pour allumer/éteindre le système. L'heure est affichée sur le panneau avant même lorsque le système est éteint.

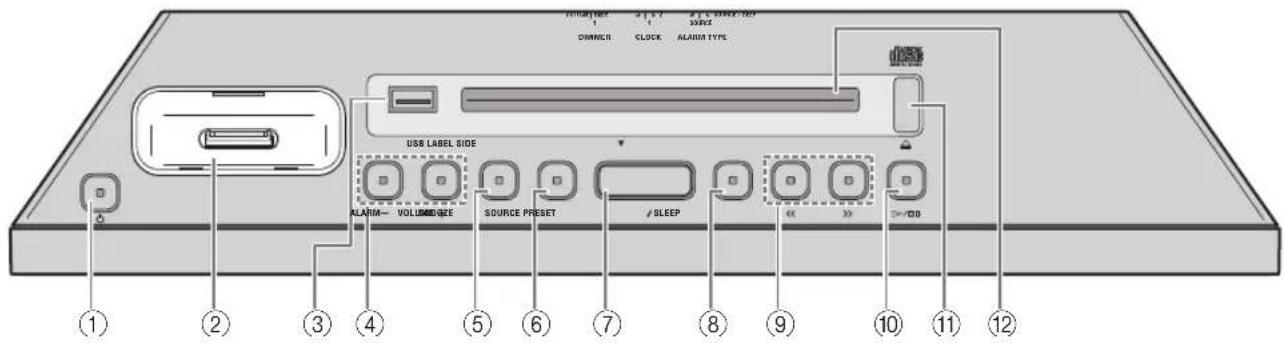

[NO TEXT]

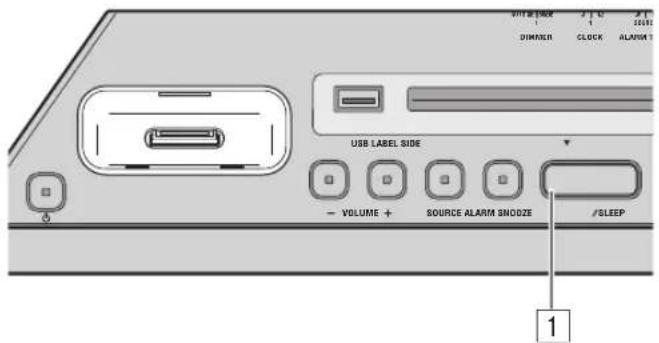

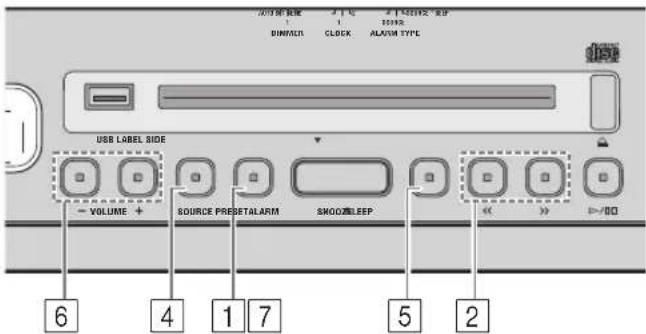

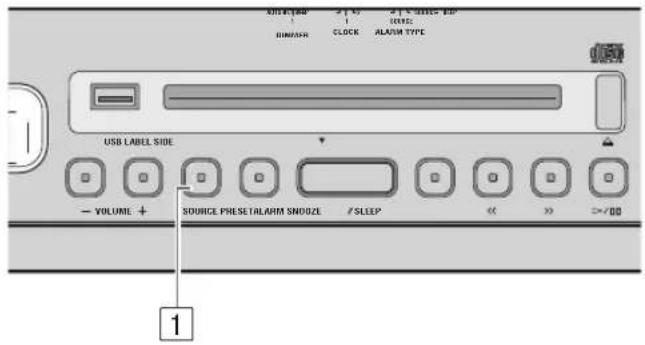

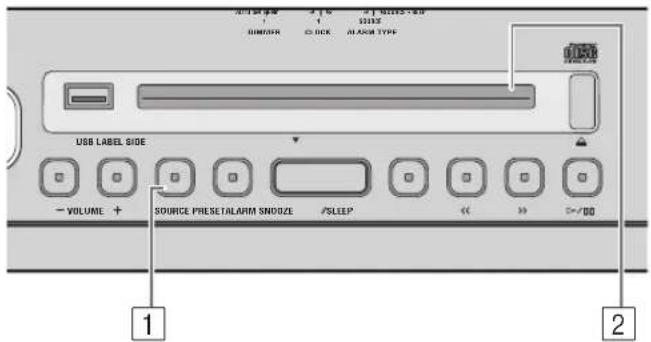

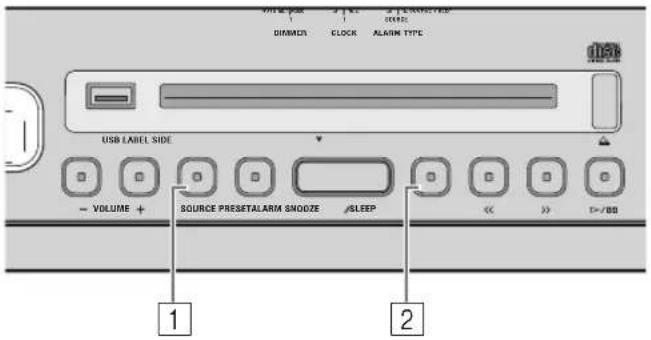

- Appuyez sur situé sur la partie supérieure de l'appareil et maintenez-le enfoncé pendant plus de 3 secondes pour faire passer le système en mode d'économie d'énergie. Le panneau avant n'affiche pas d'information en mode d'économie d'énergie. Cela peut réduire la consommation d'électricité. Pour annuler le mode d'économie d'énergie, appuyez à nouveau sur

- Même si le système est éteint/en mode d'économie d'énergie, la fonction d'alarme est disponible.

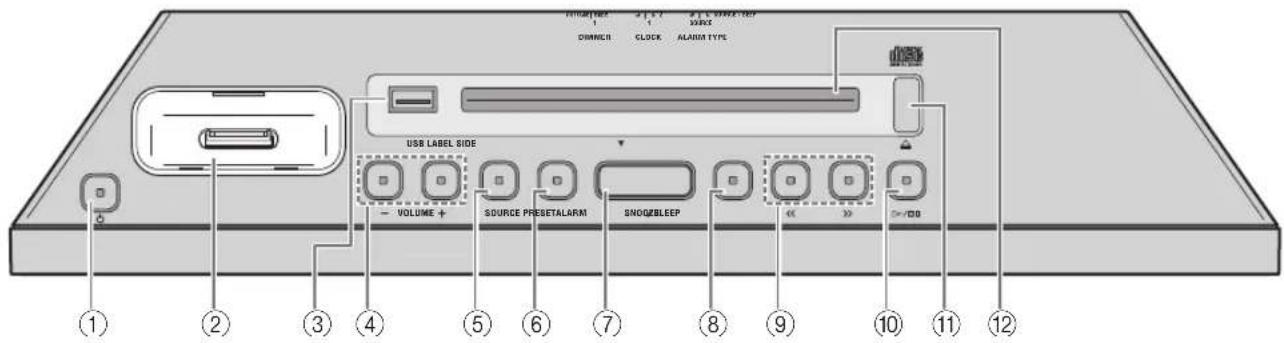

②Dock pour iPod

Branchez-y un iPod.

③Port USB

Branchez un appareil USB (P. 9).

④VOLUME -/+

Règle le volume.

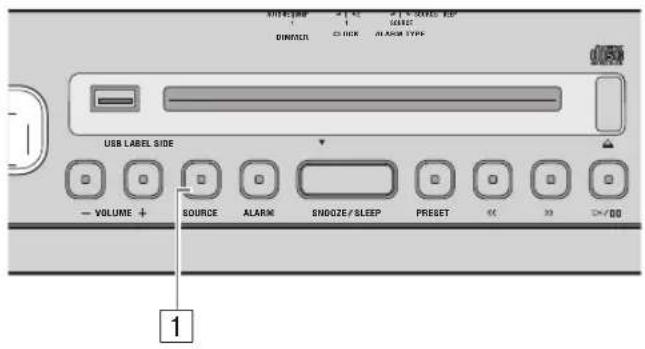

⑤SOURCE

Change de source de lecture.

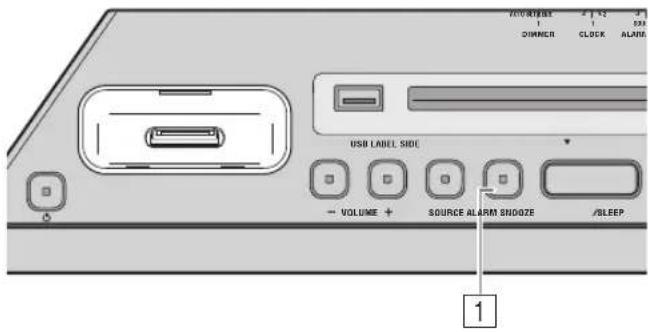

⑥ALARM

Active/désactive l'alarme et permet de régler plusieurs fonctions liées à l'alarme (P. 15, 16).

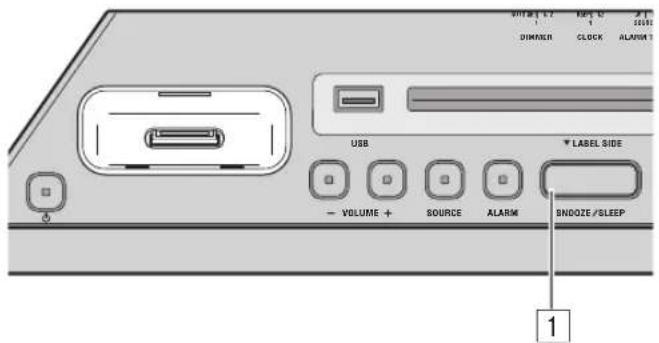

⑦SNOOZE/SLEEP

Règle la minuterie ou bascule l'alarme en mode snooze (P. 16, 17).

⑧PRESET

Mémorise/rappelle les stations FM, ou change de dossier de lecture (lors de la lecture de plages sur CD de données ou appareils USB).

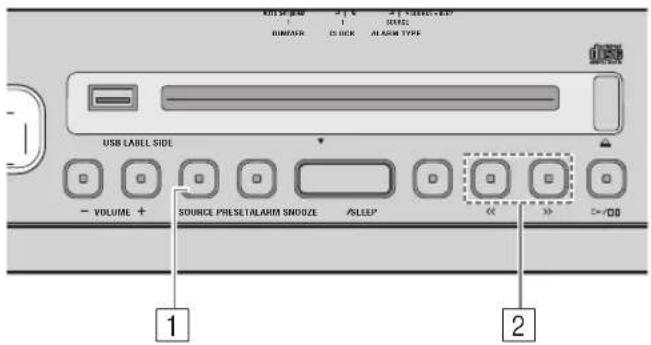

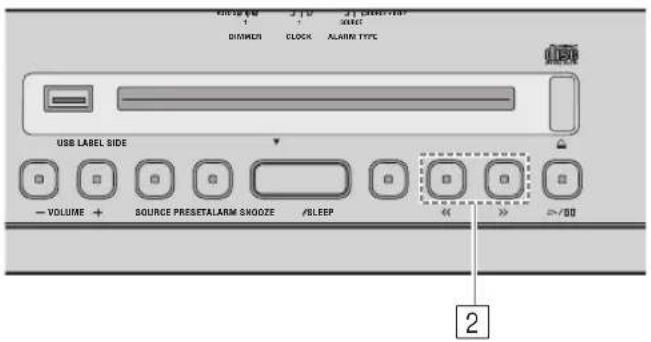

⑨K<< >>

Saute la plage/le fichier en cours de lecture, ou recherche les stations radio.

Maintenir le bouton enfoncé pendant la lecture d'un fichier permet d'effectuer une recherche avant/arrière.

⑩ ▷ Ⅱ

Lance/interrompt momentanément la lecture.

⑪

Permet d'éjecter le CD.

⑫Fente pour disque

Insérez un CD.

◆ Brancher un iPod au dock pour iPod

• L'iPod se recharge quand il est branché à son dock. L'iPod ne se recharge pas quand l'appareil est en en mode d'économie d'énergie.
• Assurez-vous d'utiliser un adaptateur de station d'accueil compatible avec votre iPod. Si vous n'utilisez pas l'adaptateur ou s'il n'est pas compatible, la connexion peut être instable ou insuffisante, ce qui peut endommager le connecteur. Pour en savoir plus sur l'adaptateur de station d'accueil, surfez sur le site web officiel de Apple.
• Si un iPod dans sa housse de protection est connecté de force, le connecteur risque d'être endommagé. Retirez la housse de protection avant la connexion.
• Lorsque l'iPod n'est pas utilisé, mettez en place le couvercle de la station d'accueil iPod pour protéger le connecteur.

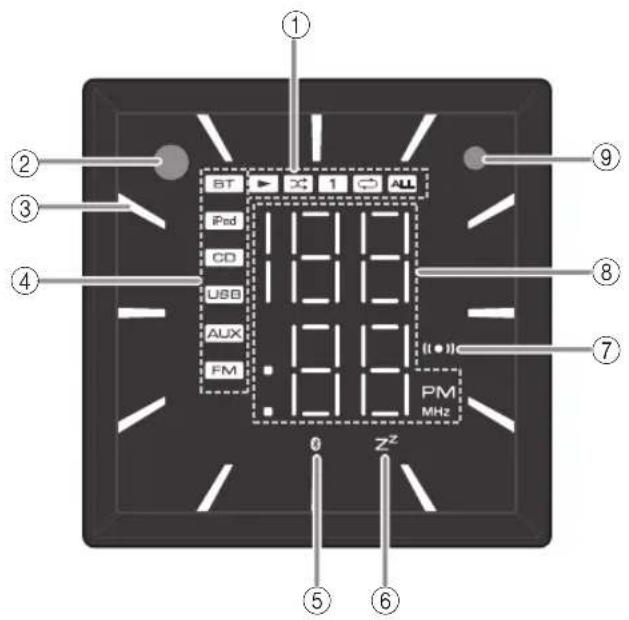

Afficheur

①Indicateur de lecture/mode aléatoire/répétition Affiche le mode de lecture (P. 6, 9).
②Capteur de télécommande

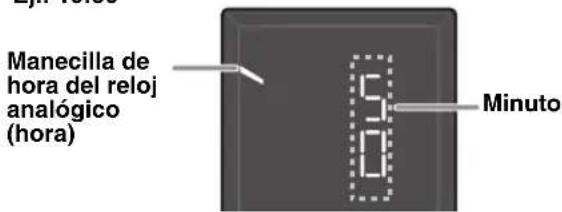

③Indicateur d'horloge Affiche l'aiguille des heures de l'horloge (P. 5).
④Indicateur de source Indique la source sélectionnée.

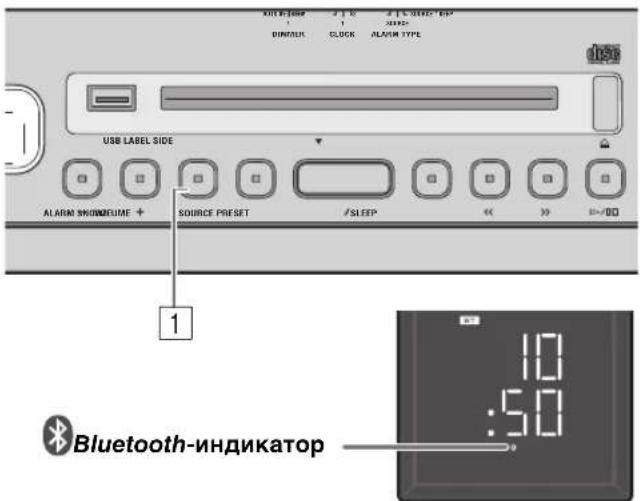

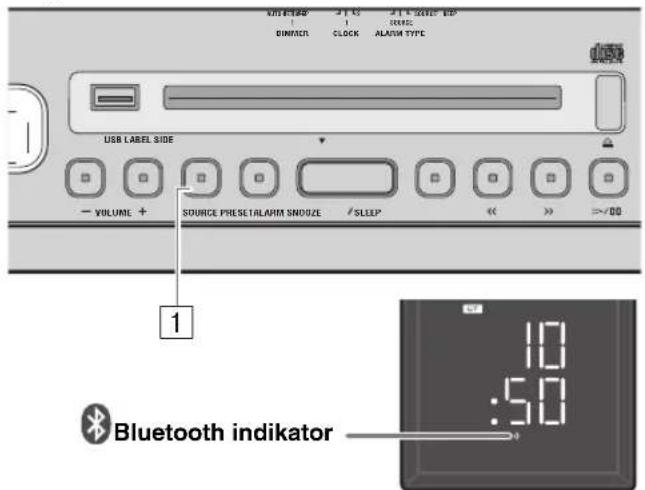

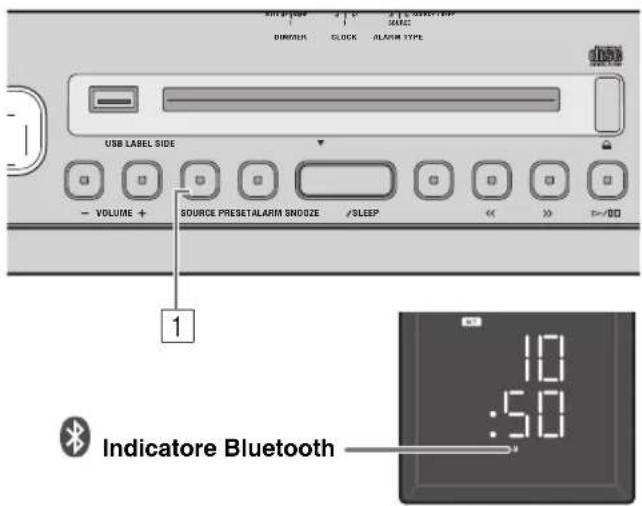

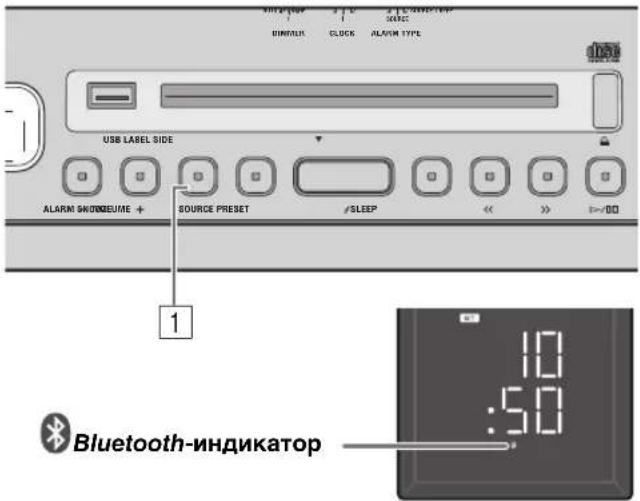

⑤Indicateur de Bluetooth S'allume quand cet appareil est connecté via Bluetooth (P. 10, 11).
⑥Indicateur de minuterie S'allume si la minuterie est activée (P. 17).

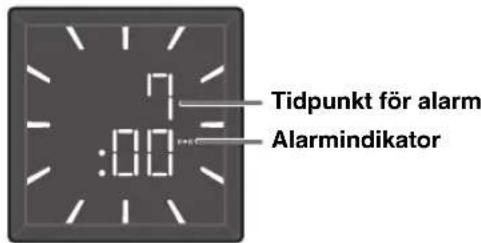

⑦Indicateur d'alarme S'allume si l'alarme est activée (P. 14).
⑧ Affichage multifonction Affiche diverses informations telles que l'heure, le numéro de la plage en cours de lecture ou la station FM.
⑨Détecteur de clarté Détecte la lumière ambiante. Ne pas couvrir ce capteur.

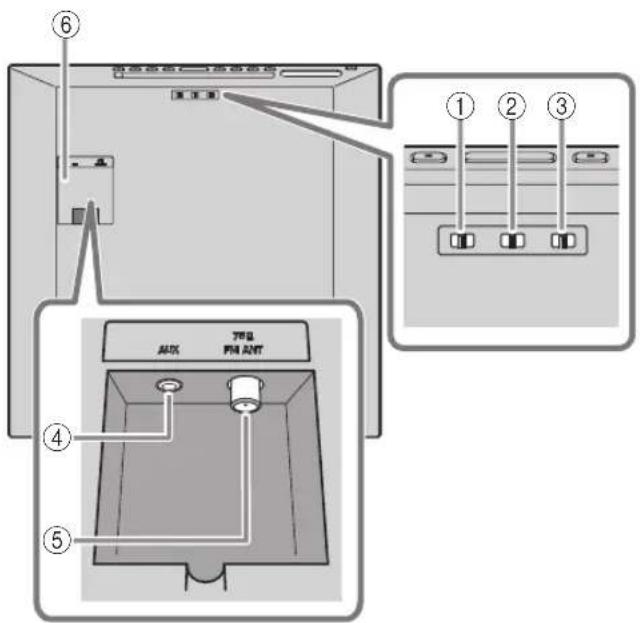

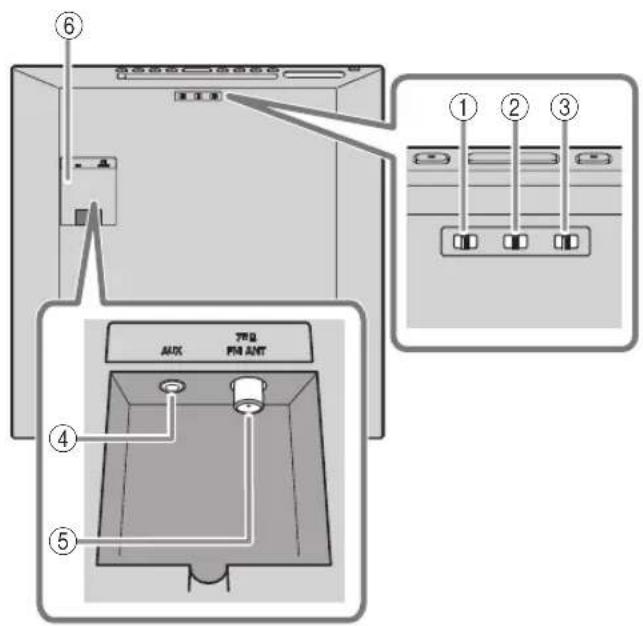

Panneau arrière

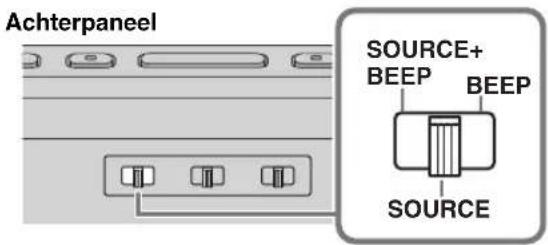

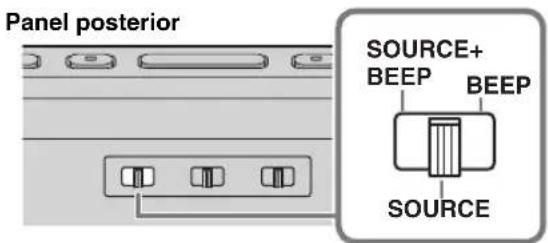

① ALARM TYPE Change le type d'alarme (P. 15).

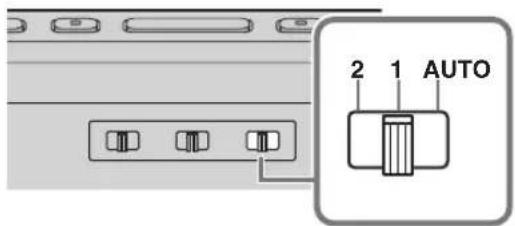

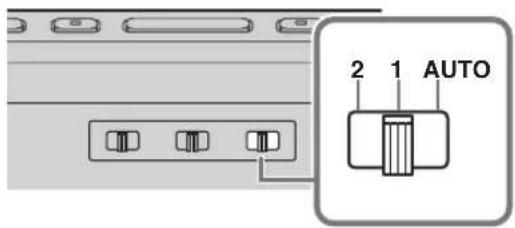

②CLOCK Change le type d'horloge ou permet le réglage de l'heure (P. 5).

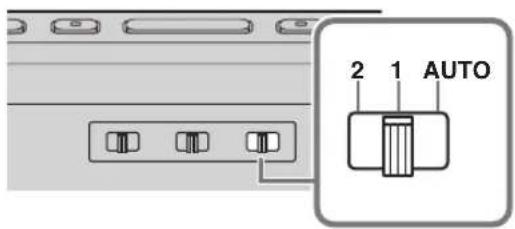

③DIMMER Règle la luminosité de l'afficheur (P. 17).

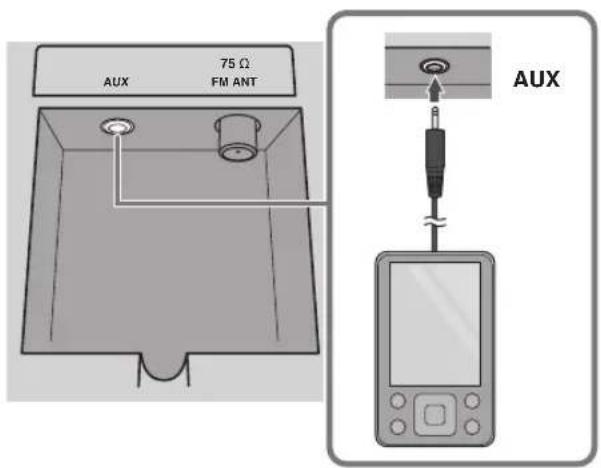

④AUX Permet de brancher un dispositif audio externe.

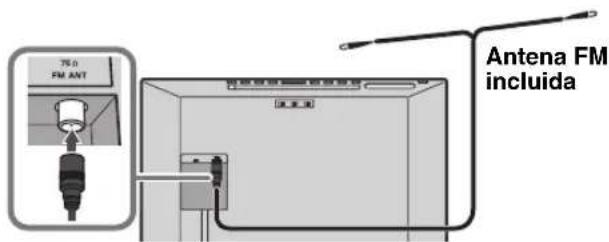

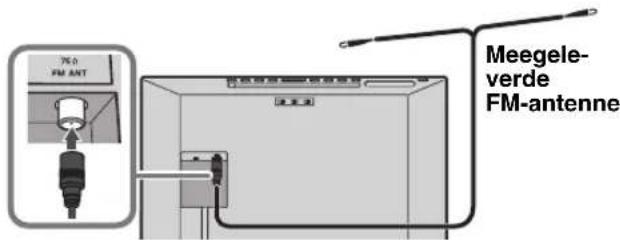

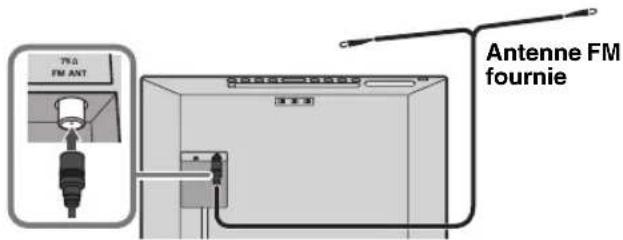

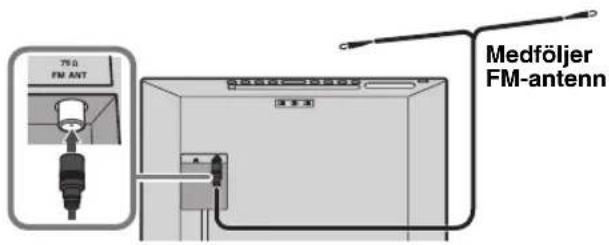

⑤Borne d'antenne FM Permet de brancher l'antenne FM fournie ou une antenne extérieure.

Remarques

• L'antenne doit être déployée. Si la réception de la radio est mauvaise, changez la hauteur, le sens ou la disposition de l'antenne.
• Si, au lieu de l'antenne FM fournie, vous utilisez une antenne extérieure disponible dans le commerce, la réception pourrait s'avérer meilleure.

⑥ Cache des bornes

Retirez le cache des bornes avant de brancher un dispositif externe à la prise AUX et/ou avant de brancher l'antenne FM à la borne d'antenne.

Si vous souhaitez passer le câble d'antenne extérieure et/ou le câble dispositif externe à travers le tube du pied, lisez le guide d'installation (Assembly Guide) fourni.

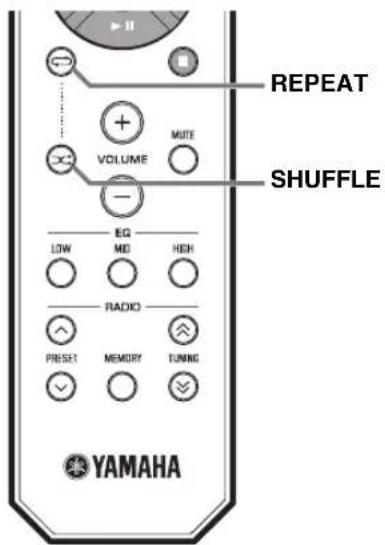

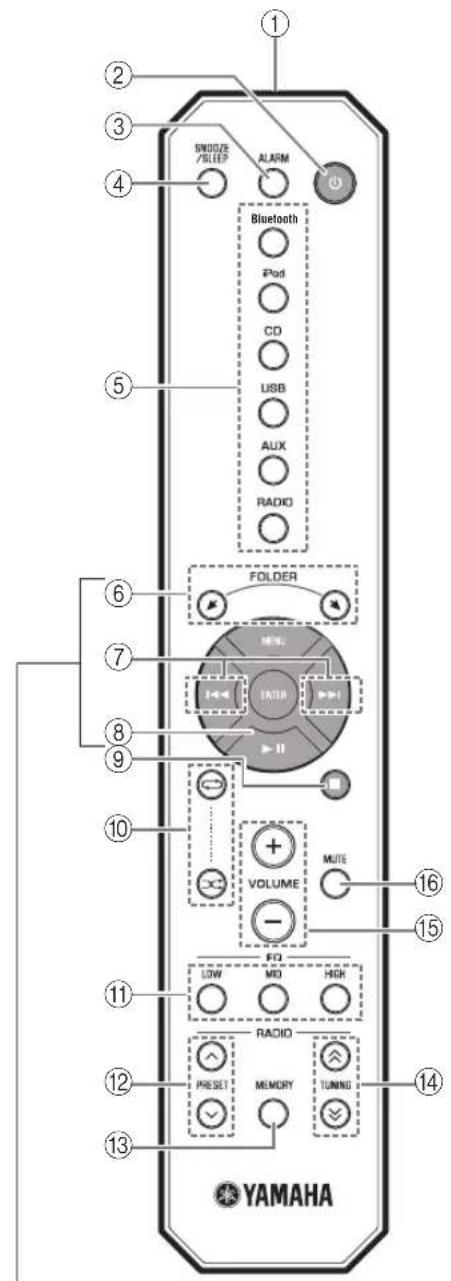

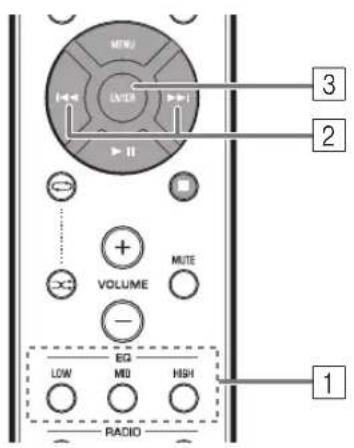

Télécommande

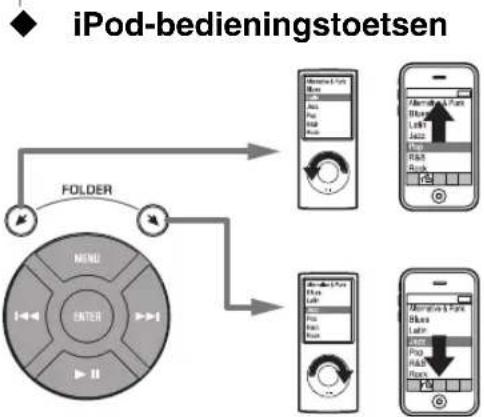

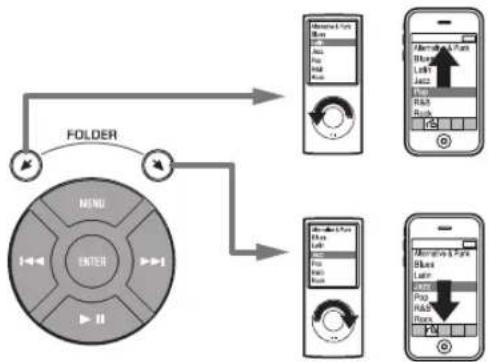

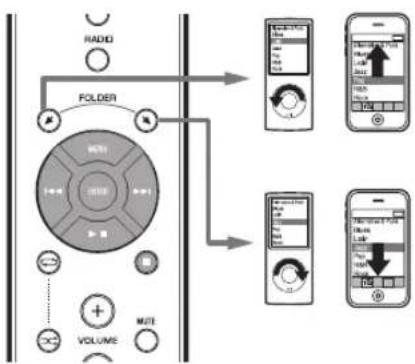

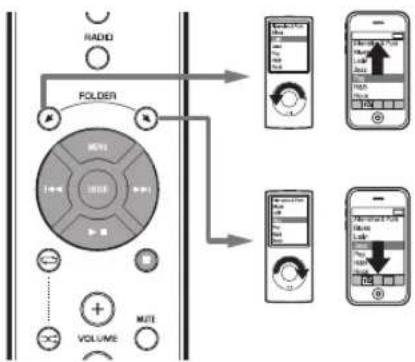

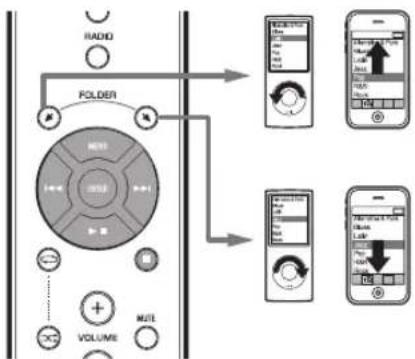

◆ Touches de commande iPod

①Émetteur de télécommande
② (Alimentation)

Appuyez pour allumer/éteindre le système.

③ALARM

Active/désactive l'alarme.

④SNOOZE/SLEEP

Règle la minuterie ou bascule l'alarme en mode snooze (P. 16, 17).

⑤Touche de sélection de source

Change de source de lecture.

⑥FOLDER

Change de dossier lors de la lecture de musique sur CD de données ou dispositifs USB.

⑦/◄◄►►

Saute la plage/le fichier en cours de lecture. Maintenir le bouton enfoncé pendant la lecture d'un fichier permet d'effectuer une recherche avant/arrière.

⑧ ▶ II

Lance/interrompt momentanément la lecture.

⑨

Arrête la lecture.

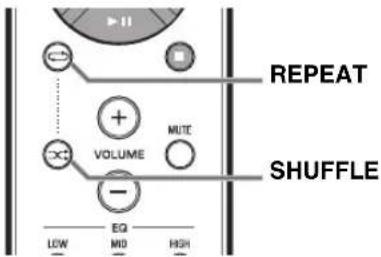

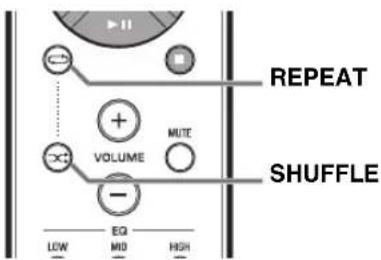

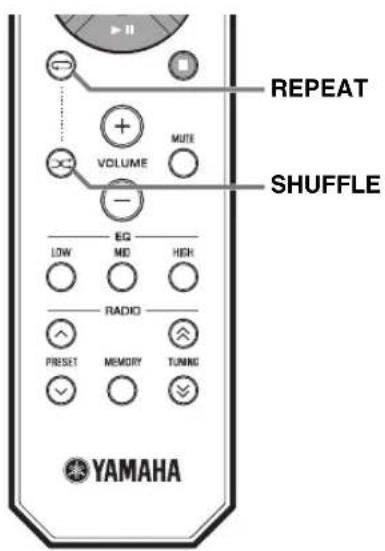

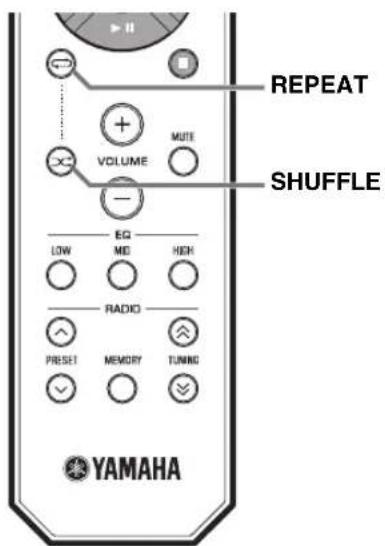

⑩ (répétition)/ (lecture aléatoire)

Lecture répétée/aléatoire de musique sur iPod, CD audio/de données ou dispositif USB (P. 6, 9).

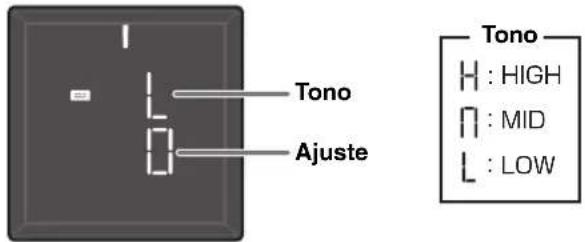

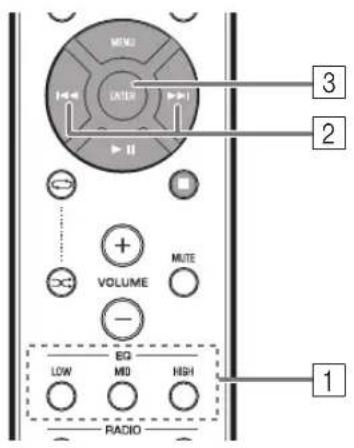

⑪ EQ LOW/MID/HIGH

Règle le grave, le médium et l'aigu (P. 17).

⑫PRESET ^/

Permet de choisir une présélection FM.

⑬MEMORY

Recherche les stations radio.

⑮VOLUME + /-

Règle le volume.

⑯MUTE

Coupe/rétablit le son.

Réglage de l'heure

Panneau supérieur

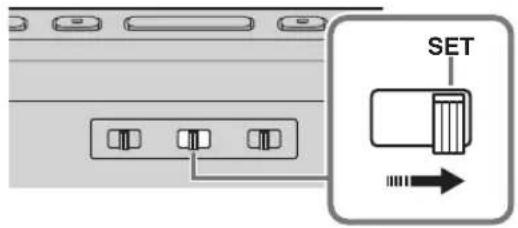

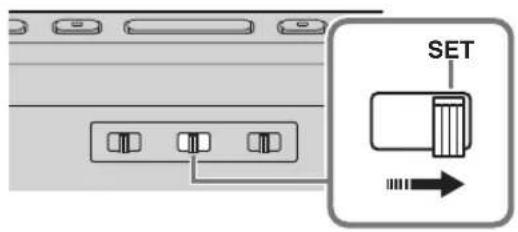

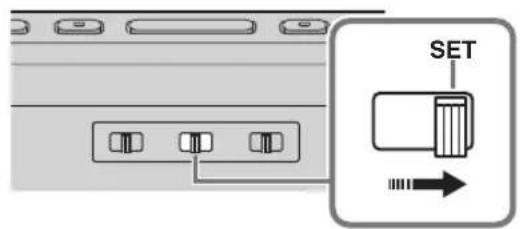

1 Placez le sélecteur CLOCK du panneau arrière sur SET.

Panneau arrière

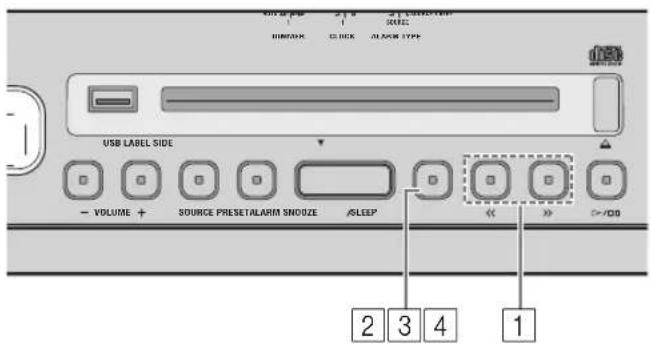

2 Réglez l'heure avec << >>

3 Placez le sélecteur CLOCK du panneau arrière sur CLOCK1 ou CLOCK2.

[Symbol]

• La connexion d'un iPod au dock pour iPod à l'étape ② copie l'heure de l'iPod vers le dock. Si l'iPod est déjà branché au dock pour iPod quand vous réglez CLOCK sur SET, l'heure de l'iPod n'est pas copiée vers le dock.
• Appuyez sur SNOOZE/SLEEP à l'étape 2 pour basculer entre l'affichage de l'heure en 12 et 24 heures.
• Le témoin "PM" est uniquement affiché quand vous choisissez le mode d'affichage de l'heure en 12 heures.

Remarque

Les réglages de l'heure sont initialisés si l'appareil n'est pas alimenté pendant plus d'une semaine.

Changement d'affichage de l'heure

Utilisez le sélecteur CLOCK du panneau arrière pour changer d'affichage de l'heure.

Panneau arrière

◆ Mode 1 d'affichage de l'heure (CLOCK 1)

◆ Mode 2 d'affichage de l'heure (CLOCK 2)

Ex.: 10:50

ÉCOUTE D'UN iPod

Lecture de l'iPod

Pour plus de détails à propos des modèles d'iPod compatibles, veuillez consulter "CARACTÉRISTIQUES TECHNIQUES" (P. 22).

Panneau supérieur

1 Branchez un iPod au dock pour iPod.
2 Appuyez sur SOURCE et choisissez iPod comme source de lecture.
3 Lancez la lecture sur l'iPod en appuyant sur /. ▷ Vous pouvez piloter la lecture avec la télécommande, l'iPod ou le panneau supérieur de l'appareil.

Touche		Fonction
Panneau supérieur	▷/□□	Lecture/pause
	<</>>	SautRecherche arrière/avant(maintenir enfoncé)
Télécommande	▶II	Lecture/pause
	I◀◀/▶▶I	SautRecherche arrière/avant(maintenir enfoncé)
	FOLDER/MENU/ENTER	Commande de menu iPod

y • Vous pouvez retirer l’iPod pendant la lecture.

• Si le système est hors tension, il s'active automatiquement quand vous lancez la lecture d'une plage/vidéo sur l'iPod.
• Si iPod est choisi comme source de lecture et que la station d'accueil reste vide ou que vous n'effectuez aucune opération de lecture pendant 60 minutes, le système est automatiquement mis hors tension.

Lecture répétée/aléatoire

Vous pouvez vérifier le mode de lecture avec l'indicateur de lecture/mode répétition/mode aléatoire de l'afficheur.

Télécommande

Remarques

• Les modes de lecture répétée/aléatoire pourraient ne pas être disponibles selon le modèle d'iPod utilisé.
• L'ordre des modes de lecture répétée/aléatoire pourrait différer selon le modèle d'iPod utilisé.

□ Lecture répétée

Appuyez sur la touche REPEAT de la télécommande pour choisir un des modes de lecture suivants.

Un

Tous

Aucun affichage: Désactivé

□ Lecture aléatoire

Appuyez sur la touche SHUFFLE de la télécommande pour choisir un des modes de lecture suivants.

:Morceaux

A

1

b

u

m

Aucun affichage: Désactivé

ÉCOUTE D'UN CD ET D'APPAREILS USB

Cette section décrit le fonctionnement de l'appareil pour la lecture de plages/fichiers sur CD/appareils USB.

• Quand vous arrêtez puis relancez la lecture du CD/de l'appareil USB, cet appareil reprend la lecture de la dernière plage lue depuis le début.
• Si vous appuyez sur la touche ■ de la télécommande quand la lecture est à l'arrêt, la prochaine fois que vous lancez la lecture, l'appareil lit les plages comme suit:

Pour un CD audio :

à la première plage du CD.

- Pour un CD de données/appareil USB : à la première plage du dossier contenant la dernière plage écoutée.

- Ce système est automatiquement mis hors tension si aucune opération n'est effectuée dans les 60 minutes suivant l'arrêt de lecture du CD/de l'appareil USB.

Pour plus de renseignements sur les disques et fichiers pouvant être lus, reportez-vous à "REMARQUES SUR LES DISQUES ET APPAREILS USB" (P. 21).

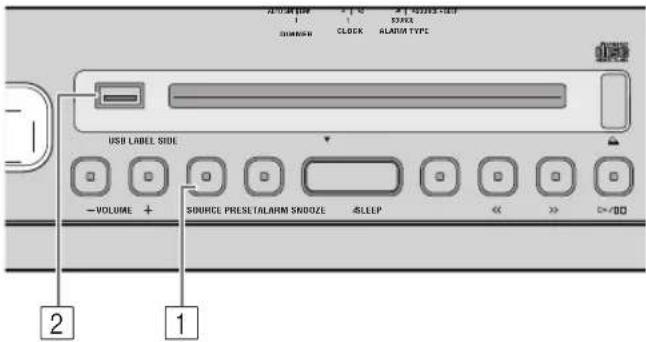

Écoute d'un CD audio

Panneau supérieur

1 Appuyez sur SOURCE pour choisir le CD comme source de lecture.

2 Insérez le CD audio dans la fente pour disque avec l'étiquette tournée vers l'avant de l'appareil.

La lecture commence automatiquement. Le numéro de plage s'affiche un instant quand vous lancez la lecture ou sautez les plages.

Les touches suivantes pilotent la lecture de plages sur CD audio.

Touche		Fonction
Panneau supérieur	▷/ □□	Lecture/pause
	<</>>	SautRecherche arrière/avant(maintenir enfoncé)
	△	Permet d’éjecter le CD
Télécommande	▶ □	Lecture/pause
	|◀◀/▶▶|	SautRecherche arrière/avant(maintenir enfoncé)
	■	Arrêt

Remarque

Vous ne pouvez ni charger ni éjecter un CD quand le système est en mode d'économie d'énergie (P.2).

Écoute d'un CD de données

Panneau supérieur

1 Appuyez sur SOURCE pour choisir le CD comme source de lecture.
2 Insérez le CD de données dans la fente pour disque avec l'étiquette tournée vers l'avant de l'appareil.

La lecture commence automatiquement. Le numéro de dossier/fichier s'affiche un instant quand vous lancez la lecture ou sautez les plages.

Les touches suivantes pilotent la lecture de plages sur CD de données.

Touche Fonction
Panneausupérieur	▷/□□	Lecture/pause
	<</>>	SautRecherche arrière/avant(maintenir enfoncé)
	PRESET	Change le dossier de lecture
	△	Permet d’éjecter le CD
Télécommande	▶II	Lecture/pause
	|◀◀/▶▶|	SautRecherche arrière/avant(maintenir enfoncé)
	■	Arrêt
	FOLDER	Change le dossier de lecture

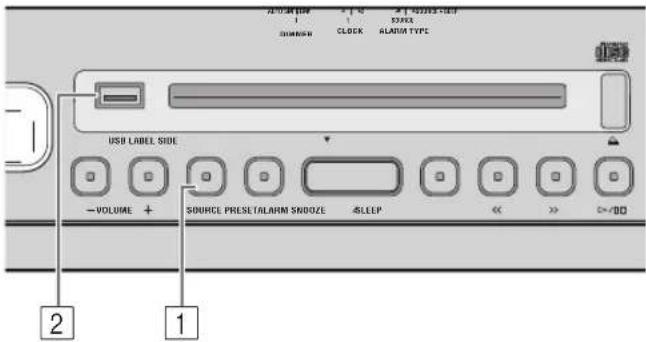

Écoute d'un appareil USB

Panneau supérieur

Les touches suivantes pilotent la lecture de plages sur apparecils USB.

Touche		Fonction
Panneausupérieur	▷/□□	Lecture/pause
	<</>>	SautRecherche arrière/avant(maintenir enfoncé)
	PRESET	Change le dossier de lecture
Télécommande	▶II	Lecture/pause
	I◄◄/►►I	SautRecherche arrière/avant(maintenir enfoncé)
	■	Arrêt
	FOLDER	Change le dossier de lecture

Arrêtez la lecture avant de retirer le dispositif USB.

Lecture répétée/aléatoire

Vous pouvez vérifier le mode de lecture avec l'indicateur de lecture/mode répétition/mode aléatoire de l'afficheur.

Télécommande

Si la source choisie contient des dossiers, chaque dossier est lu en mode répété/aléatoire.

♦ Lecture répétée

Appuyez sur la touche REPEAT de la télécommande pour choisir un des modes de lecture suivants.

: Toutes les plages du dossier

(uniquement pour CD de données/appareil USB)

ALL : Toutes les plages

: Répétition d'une plage

Aucun affichage: Mode de répétition désactivé

♦ Lecture aléatoire

Appuyez sur la touche SHUFFLE de la télécommande pour choisir un des modes de lecture suivants.

: Toutes les plages du dossier

(uniquement pour CD de données/appareil USB)

ALL : Toutes les plages

Aucun affichage: Mode aléatoire désactivé

ÉCOUTE DE MUSIQUE D'UN DISPOSITIF Bluetooth

Cet appareil bénéficie de la technologie Bluetooth. Cette fonction vous permet d'écouter un dispositif Bluetooth (téléphone portable, lecteur audio numérique, etc.) sans fil. Lisez également les instructions de la notice accompagnant votre dispositif Bluetooth.

Couplage de cet appareil avec un dispositif Bluetooth

Le couplage désigne l'enregistrement d'un dispositif de communication (que nous appellerons "l'autre dispositif") avec cet appareil. Le couplage Bluetooth est uniquement nécessaire la première fois que vous utilisez votre dispositif avec cet appareil, ainsi que chaque fois que les réglages de couplage ont été effacés. Une fois le couplage initial effectué, les dispositifs enregistrés peuvent être facilement connectés et déconnectés via Bluetooth. Si vous n'arrivez pas à coupler les dispositifs, voyez la rubrique "Bluetooth" sous "GUIDE DE DÉPANNAGE" (P. 20).

• Cet appareil peut être couplé avec huit dispositifs maximum. Si vous arrivez à coupler un neuvième dispositif, les données de connexion du dispositif le moins récent sont effacées et remplacées par les nouvelles données.
• Si cet appareil est connecté via Bluetooth à un autre dispositif, maintenir enfoncée la touche SOURCE de cet appareil ou la touche Bluetooth de la télécommande pour rompre cette connexion Bluetooth avant d'effectuer le couplage.

◆ Si vous utilisez un iPod touch/iPhone/iPad

Panneau supérieur

1 Appuyez sur la touche de sélection de source SOURCE pour choisir Bluetooth comme source audio.
2 Sur votre iPod touch/iPhone/iPad, activez [Réglages] → [Général] → [Bluetooth].

La connexion Bluetooth figure sous [Appareils]. (Cette procédure ou l'affichage pourrait différer selon le modèle d'iPod touch/iPhone/iPad.)

3 Choisissez cet appareil (ISX-B820 Yamaha) dans la liste de connexion Bluetooth de l'autre dispositif.

Quand le couplage est effectué, votre iPod touch/iPhone/iPad devrait afficher "Connecté".

Le témoin Bluetooth s'allume sur le panneau avant de cet appareil.

◆ Si vous utilisez un dispositif autre qu'un iPod touch/iPhone/iPad

Panneau supérieur

1 Appuyez sur la touche de sélection de source SOURCE pour choisir Bluetooth comme source audio.
2 Effectuez le couplage Bluetooth sur l'autre dispositif.

Pour en savoir plus, lisez la notice accompagnant l'autre dispositif.

3 Choisissez cet appareil (ISX-B820 Yamaha) dans la liste de connexion Bluetooth de l'autre dispositif.

Une fois le couplage effectué, le témoin Bluetooth de l'afficheur de cet appareil s'allume pendant environ 1 seconde.

Si on vous demande un mot de passe, tapez les numéros "0000".

Écoute d'un dispositif Bluetooth

Panneau supérieur

1 Appuyez sur la touche de sélection de source SOURCE pour choisir Bluetooth comme source audio.
2 Connectez cet appareil et l'autre dispositif via Bluetooth.
3 Lancez la lecture sur votre dispositif Bluetooth.

Remarque

Veillez à ce que le niveau de volume de cet appareil ne soit pas trop élevé. Nous vous recommandons de régler le volume sur l'autre dispositif.

[Non-Text]

• Si vous effectuez la connexion Bluetooth et lancez la lecture sur l'autre dispositif quand cet appareil est hors tension le système, ce dernier se met automatiquement sous tension le système.
• Si vous rompez la connexion Bluetooth sur l'autre dispositif quand la source de lecture Bluetooth est sélectionnée, cet appareil met automatiquement le système hors tension.
• Si Bluetooth est choisi comme source audio et que vous n'effectuez aucune connexion Bluetooth ni opération pendant 60 minutes, l'appareil met automatiquement le système hors tension.

Connexion d'un dispositif déjà couplé via Bluetooth

Une fois effectué, le couplage initial facilite les connexions Bluetooth ultérieures avec le dispositif en question.

◆ Connexion depuis cet appareil

Panneau supérieur

1 Appuyez sur la touche de sélection de source SOURCE pour choisir Bluetooth comme source audio.

Le témoin Bluetooth clignote sur l'afficheur; cet appareil recherche le dernier dispositif connecté via Bluetooth et établit la connexion (vous devez pour cela activer la fonction Bluetooth de l'autre dispositif).

Quand la connexion Bluetooth est établie, le témoin Bluetooth s'allume.

Remarque

Yamaha ne garantit pas toutes les connexions entre cet appareil et un dispositif Bluetooth.

◆ Connexion depuis l'autre dispositif

1 Sous les réglages Bluetooth de l'autre dispositif, activez la fonction Bluetooth.
2 Choisissez cet appareil (ISX-B820 Yamaha) dans la liste de connexion Bluetooth de l'autre dispositif.

La connexion Bluetooth est établie et le témoin Bluetooth s'allume sur l'afficheur de cet appareil.

Remarque

La connexion Bluetooth n'est pas possible depuis l'autre dispositif quand cet appareil est en mode d'économie d'énergie. Allumez l'appareil.

Rompre une connexion Bluetooth

Si vous effectuez une des opérations suivantes quand une connexion Bluetooth est établie, la connexion Bluetooth en question est rompue.

• Maintenir enfoncée la touche SOURCE de cet appareil ou la touche Bluetooth de la télécommande.
• Mettre le système hors tension.
• Désactiver la fonction Bluetooth de l'autre dispositif

[Non-Text]

Quand vous reliez un iPod touch/iPhone/iPad via Bluetooth, la connexion Bluetooth pourrait être rompue si vous changez de source de lecture en choisissant iPod quand un autre iPod est branché à la station d'accueil.

ÉCOUTE DE STATIONS FM

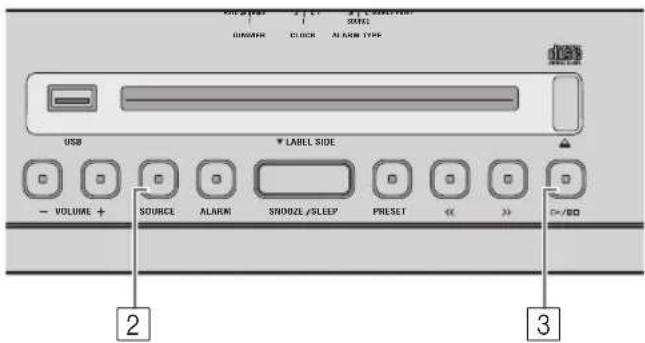

Sélection de la station FM

Panneau supérieur

Remarque

Si vous syntonisez manuellement une station FM, le son sera en mono.

1 Appuyez sur SOURCE et choisissez FM comme source de lecture.

2 Appuyez sur «pour syntoniser la station FM.

Type de syntonisation Touches utilisées
Panneausupérieur	Syntonisation automatique	Appuyez et maintenez<< ou >enfoncé.
	Syntonisation manuelle	Appuyez plusieurs fois sur << >> .
Télécommande	Syntonisation automatique	Appuyez et maintenez TUNING ∧ ou enfoncé
	Syntonisation manuelle	Appuyez plusieurs fois sur TUNING ∧ou . √

Mémorisation de stations FM (présélections)

La fonction Preset vous permet de mémoriser vos 5 stations préférées.

Panneau supérieur

1 Utilisez K pour choisir la fréquence de votre station FM préférée.
2 Appuyez et maintenez PRESET enfoncé.

Numéro de présélection

Utilisation de la télécommande

Appuyez et maintenez MEMORY enfoncé.

3 Appuyez sur PRESET et choisissez le numéro de présélection où vous voulez mémoriser la station FM.

Utilisation de la télécommande

Appuyez sur PRESET ^/√.

4 Appuyez et maintenez PRESET enfoncé pour mémoriser la station choisie.

La station FM est mémorisée.

Utilisation de la télécommande

Appuyez sur MEMORY.

Rappel d'une présélection FM

Panneau supérieur

1 Appuyez sur SOURCE et choisissez FM comme source de lecture.
2 Appuyez plusieurs fois sur PRESET pour choisir la présélection voulue.

Utilisation de la télécommande

Appuyez sur PRESET ∧ / ∨.

ÉCOUTE DE SOURCES EXTERNES

Panneau supérieur

Mettez le système hors tension avant de brancher le câble audio. Retirez le cache des bornes avant de brancher un dispositif externe.

1 Branchez l'appareil externe à la prise AUX du panneau arrière avec un câble à fiches minijack stéréo de 3,5 mm disponible dans le commerce.

Remarque

Baissez le volume de cet appareil et de votre dispositif audio externe avant le raccordement.

2 Appuyez sur ⏻ pour mettre cet appareil en service.
3 Appuyez sur SOURCE et choisissez AUX comme source de lecture.
4 Lancez la lecture sur le dispositif audio externe raccordé.

UTILISATION DE LA FONCTION D'ALARME

Cet appareil comporte une fonction d'alarme (IntelliAlarm) qui vous permet de lire la source voulue et/ou de déclencher une sonnerie à l'heure prédéfinie. Voici les caractéristiques de la fonction d'alarme.

◆ 3 types d'alarmes

Les 3 types d'alarmes permettent de combiner de la musique avec la sonnerie.

SOURCE + BEEP	La source audio sélectionnée et la sonnerie retentissent en même temps. Un mode recommandé pour commencer la journée sur le bon pied.3 minutes avant le réveil: la lecture commence sur la source musicale choisie et le volume augmente progressivement jusqu'à l'heure du réveil.Heure du réveil: la sonnerie retentit en plus de la musique.
SOURCE	La lecture de la source audio choisie démarre à l'heure prédéfinie. Le volume augmente progressivement jusqu'au niveau prédéfini.
BEEP Seule la sonnerie retentit à l'heure réglée.

♦ Variété des sources de musique

Vous pouvez choisir un iPod, un CD audio, un CD de données, un dispositif USB ou la radio. Selon l'appareil branché, vous pouvez aussi choisir parmi les sources suivantes:

Source Méthode de lecture Fonction
iPod Reprise		L'appareil reprend la lecture de la dernière plage lue.Si vous avez créé à l'avance une liste de lecture* nommée “ALARM Yamaha DTA”, vous pouvez lire en boucle la liste de lecture contenue sur l'iPod.Quand vous nommez la liste de lecture, séparez les mots avec des espaces d'un octet et utilisez des caractères d'un octet, en veillant à respecter les majuscules/minuscules.
CD audio	Plage sélectionnée La plage sélectionnée est lue en boucle.
	Reprise La dernière plage que vous avez écoutée est lue.
CD de données/USB	Dossier Le dossier sélectionné est lu en boucle.
	Reprise La dernière plage que vous avez écoutée est lue.
FM	Présélection La présélection FM choisie est activée.
	Reprise La dernière station FM écoutée est activée.

* Pour en savoir plus sur la création d'une liste de lecture, voyez la documentation accompagnant votre iPod ou iTunes.

Snooze

Activer la fonction snooze permet de redéclencher l'alarme 5 minutes plus tard.

Réglage de l'heure du réveil et du type d'alarme

Panneau supérieur

Remarque

Les réglages de l'alarme ne sont pas mémorisés si vous mettez le système hors tension sans effectuer cette dernière étape.

1 Appuyez et maintenez ALARM enfoncé.

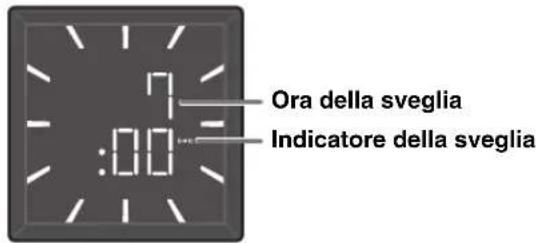

L'indicateur d'alarme (1) et le réglage d'heure du réveil clignotent.

2 Réglez l'heure du réveil avec «/».

Utilisation de la télécommande

Appuyez sur ◀◀◀ ▶▶

3 Choisissez le type d'alarme avec le sélecteur ALARM TYPE sur le panneau arrière.

Pour plus de détails sur les types d'alarmes, lisez P. 14.

4 (si vous avez choisi un type d'alarme autre que BEEP) Appuyez sur SOURCE pour sélectionner la source musicale.

Les sources autres que AUX et Bluetooth peuvent être sélectionnées.

Utilisation de la télécommande

Appuyez sur Touche de sélection de source pour sélectionner la source musicale.

Remarques

• Si vous avez choisi iPod/CD/USB, branchez/insérez la source audio (iPod, CD audio/de données, dispositif USB) à/dans l'appareil.
• Si la source ne peut pas être lue à l'heure de réveil programmée (si l'iPod n'est pas branché, par exemple), la sonnerie retentira.

5 (si vous avez choisi un type d'alarme autre que BEEP) Sélectionnez la plage, le dossier ou la station FM voulu pour le réveil.

Si vous avez choisi iPod comme source:

aucun réglage n'est nécessaire.

Si vous avez choisi CD/USB/FM comme source:

appuyez sur PRESET pour choisir la plage (CD audio), le dossier (CD de données/appareil USB) ou la station FM voulu pour le réveil.

Utilisation de la télécommande

Appuyez sur PRESET ^ / ∨.

[NO TEXT]

• Si vous avez choisi iPod comme source, l'appareil lit la liste de lecture "ALARM Yamaha DTA" à l'heure de réveil programmée. Si cette liste de lecture est introuvable sur l'iPod, l'appareil reprend la lecture de la dernière plage lue (reprise).
• Si vous avez choisi CD/USB/FM comme source et que "0" est défini, la lecture reprend à la dernière plage/station FM écoutée (reprise).

6 Réglez le volume de l'alarme avec VOLUME -/+

7 Appuyez sur ALARM pour mémoriser les réglages de l'alarme.

Les réglages de l'alarme sont mémorisés et l'indicateur d'alarme (1 ◦ a) lume.

Activation/désactivation de l'alarme

Panneau supérieur

1 Appuyez sur ALARM.

Quand l'alarme est activée, le témoin d'alarme (1 ● 1) s'allume et l'heure de l'alarme s'affiche quelques instants. Si vous appuyez à nouveau sur ALARM, l'indicateur d'alarme (1 ● bleint et l'alarme est coupée.

Le réglage de l'alarme est mémorisé même si vous désactivez l'alarme. Si vous activez à nouveau l'alarme en appuyant sur ALARM, la fonction d'alarme utilise les réglages précédents.

Opérations disponibles quand le son d'alarme retentit

À l'heure programmée, le son d'alarme retentit. Les opérations suivantes sont disponibles pendant la lecture.

Panneau supérieur

1 (pour interrompre momentanément l'alarme) Appuyez sur SNOOZE/SLEEP.

La fonction SNOOZE arrête l'alarme et la redéclenche 5 minutes plus tard.

• Lorsque SOURCE + BEEP est choisi, appuyez une fois sur SNOOZE/SLEEP pour arrêter la sonnerie, et appuyez deux fois sur le même bouton pour arrêter la source audio. 5 minutes après l'arrêt de la source audio, l'appareil reprend la lecture de cette source en augmentant progressivement le volume et la sonnerie retentit de nouveau.
  • L'indicateur d'alarme clignote quand la fonction snooze est active.

2 (pour désactiver l'alarme) Appuyez sur ALARM ou ⏻.

[Non-Text]

Si vous ne coupez pas l'alarme, elle s'arrête automatiquement après 60 minutes.

UTILISATION DE LA MINUTERIE

Vous pouvez régler l'heure à laquelle le système doit s'arrêter automatiquement.

Panneau supérieur

1 Appuyez plusieurs fois sur SNOOZE/SLEEP pour choisir le délai avant la mise hors tension du système.

Vous pouvez choisir un délai de 30, 60, 90 et 120 minutes. Quand le réglage est effectué, le témoin de minuterie (z² s'affiche sur la face avant.

#

Si vous appuyez sur SNOOZE/SLEEP quand la minuterie est active, le réglage de minuterie est annulé.

RÉGLAGE DE LA TONALITÉ

Télécommande

1 Appuyez sur un des boutons EQ LOW/MID/HIGH de la télécommande pendant la lecture.

Choisissez la bande de fréquence à régler (LOW, MID, HIGH).

2 Appuyez sur ◀◀/▶▶ pour régler la bande choisie.

Chaque bande offre une plage de réglage de -5 à +5.

3 Appuyez sur ENTER pour mémoriser les réglages.

Vous pouvez aussi mémoriser les réglages en appuyant sur le bouton EQ enfoncé à l'étape 1. Pour changer le timbre d'une autre bande d'égalisation, retournez à l'étape 1 et appuyez sur le bouton EQ de la bande à ajuster.

RÉGLAGE DE LUMINOSITÉ DE L'AFFICHEUR

Panneau arrière

1 Réglez la luminosité avec le sélecteur DIMMER sur le panneau arrière.

AUTO: règle automatiquement la luminosité en fonction de l'éclairage ambiant.

1: plus lumineux.
2: plus sombre.

Remarque

Si vous choisissez la position AUTO, la luminosité de l'afficheur s'ajuste automatiquement selon la clarté mesurée par le détecteur (P. 3). Veillez à ce que le détecteur ne soit pas couvert.

GUIDE DE DÉPANNAGE

Si cet appareil ne semble pas fonctionner normalement, vérifiez les points de la liste suivante. Si l'anomalie constatée n'est pas mentionnée, ou bien si les mesures suggérées sont sans effet, mettez le système hors service, débranchez le cordon d'alimentation et adressez-vous au revendeur ou service après-vente Yamaha le plus proche.

Généralités

Anomalies Causes possibles	Solution
Impossible de mettre l’appareil sous tension.	Le cordon d’alimentation n’est pas correctement branché.	Branchez à nouveau fermement le cordon d’alimentation à la prise de courant et à l’appareil.
Les haut-parleurs n’émettent aucun son.	Le volume est réglé au niveau minimum. Réglez le niveau du volume.
	La source est peut-être incorrecte. Sélectionnez la source correcte.
Le son est subitement coupé.	La fonction minuterie (P. 17) est peut être réglée.	Allumez l’appareil et lancez à nouveau la lecture.
Le son grésille/comporte de la distortion ou il y a un bruit anormal.	Le volume de la source d’entrée est excessif ou le volume de l’appareil est excessif (en particulier les graves).	Ajustez le volume à l’aide de VOLUME ou ajustez les graves à l’aide de l’égaliseur (P. 17).
Cet appareil ne fonctionne pas correctement.	Cet appareil a peut-être été soumis à un choc électrique puissant, comme la foudre ou une forte charge électrostatique, ou bien la tension d’alimentation a chuté.	Mettez le système hors tension et débranchez le cordon d’alimentation. Attendez environ 30 secondes, rebranchez le cordon d’alimentation et remettez le système sous tension.
Le système s’éteint immédiatement après s’être allumé.
Un appareil numérique ou haute fréquence produit des bruits.	Cet appareil est trop près de l’appareil numérique ou haute fréquence.	Éloignez les deux appareils l’un de l’autre.
Le réglage de l’horloge a été effacé.	L’alimentation de cet appareil a été coupée pendant plus d’une semaine.	Branchez à fond la prise du cordon d’alimentation sur la prise murale et réglez de nouveau l’horloge (P. 5).
L’iPod n’est pas lu à l’heure de l’alarme même si SOURCE est réglé sur iPod.	L’iPod n’est pas correctement inséré dans sa station d’accueil iPod.	Retirez l’iPod de l’appareil puis insérez-le à nouveau dans sa station d’accueil iPod (P. 2).
	Le sélecteur ALARM TYPE est placé sur BEEP.	Réglez ALARM TYPE sur SOURCE + BEEP ou SOURCE (P. 15).
L’horloge clignote et l’appareil ne peut pas être manipulé.	Le sélecteur CLOCK sur le panneau arrière est réglé sur SET et cet appareil est en mode de réglage de l’horloge.	Réglez le sélecteur CLOCK sur CLOCK1 ou CLOCK2 (P. 5).

iPod

Anomalies Causes possibles	Solution
Aucun son.	L’iPod n’est pas correctement inséré dans sa station d’accueil iPod.	Retirez l’iPod de l’appareil puis insérez-le à nouveau dans sa station d’accueil iPod (P. 2).
	La version du logiciel de l’iPod n’a pas été mise à jour.	Téléchargez la dernière version du logiciel iTunes sur le site web de Apple, puis mettez à jour le logiciel de l’iPod avec la dernière version disponible.
L’iPod ne se charge pas.	L’iPod n’est pas correctement inséré dans sa station d’accueil iPod.	Retirez l’iPod de l’appareil puis insérez-le à nouveau dans sa station d’accueil iPod (P. 2).
	Le système est réglé en mode d’économie d’énergie (P. 2).	Appuyez sur pour annuler le mode d’économie d’énergie.
Après la connexion de l’iPod, l’indicateur d’iPod clignote deux fois, et ce clignotement se répète 3 fois.	L’iPod n’est pas pris en charge par cet appareil.	Utilisez un iPod pris en charge (P. 22).

Lecture de CD

Anomalies Causes possibles	Solution
Le disque ne peut pas être inséré.	Le système est réglé en mode d’économie d’énergie.	Appuyez sur pour annuler le mode d’économie d’énergie (P. 2).
Certains boutons ne fonctionnent pas.	Il se peut que le disque inséré dans l’appareil ne soit pas compatible.	Utilisez un disque pris en charge par l’appareil (P. 21).
La lecture ne commence pas immédiatement après avoir appuyé sur ▷/□□.	Il se peut que le disque soit sale. Essuyez le disque.
	Il se peut que le disque inséré dans l’appareil ne soit pas compatible.	Utilisez un disque pris en charge par l’appareil (P. 21).
	Si l’appareil a été déplacé d’un endroit froid à un endroit chaud, de la condensation a pu se former sur la lentille de lecture de disque.	Attendez une heure ou deux que l’appareils’acclimate à la température de la pièce puis réessayez.
L’indicateur de CD clignote deux fois, et ce clignotement se répète 3 fois, après quoi le disque est éjecté.	Il se peut que le disque inséré dans l’appareil ne soit pas compatible.	Utilisez un disque pris en charge par l’appareil (P. 21).
	Il se peut que le disque soit sale. Essuyez le disque.
	Le disque ne contient aucun fichier lisible.	Utilisez un disque contenant des fichiers lisibles (P. 21, 22).
	Le disque est inséré de l’arrière vers l’avant.	Insérez un disque en dirigeant le côté avec l’étiquette vers vous.
“Err” apparaît sur l’afficheur après l’insertion d’un disque.	Une erreur est survenue dans l’appareil.	Éjectez le disque avec la touche △

Lecture d'un appareil USB

Anomalies Causes possibles	Solution
Un fichier MP3/WMA sur l’appareil USB ne peut pas être lu.	L’appareil USB n’est pas détecté. Arrêtez le système	et rebranchez l’appareil USB à l’appareil.
		Connectez un adaptateur secteur, s’il est fourni avec l’appareil.
		Si les solutions ci-dessus ne permettent pas de résoudre le problème, alors l’appareil USB n’est pas compatible avec l’appareil.
L’indicateur USB clignote deux fois, et ce clignotement se répète 3 fois après la connexion de l’appareil USB.	Un appareil USB incompatible est connecté à l’appareil.	Arrêtez le système et rebranchez l’appareil USB à l’appareil. Si cela ne permet pas de résoudre le problème, alors l’appareil USB n’est pas compatible avec l’appareil.
	L’appareil USB ne contient aucun fichier lisible.	Utilisez un appareil USB contenant des fichiers lisibles (P. 21, 22).
“Err” apparaît sur l’afficheur après la connexion d’un appareil USB.	Un appareil USB incompatible est connecté à l’appareil.	Arrêtez le système et rebranchez l’appareil USB à l’appareil. Si cela ne permet pas de résoudre le problème, alors l’appareil USB n’est pas compatible avec l’appareil.
	Une surtension est détectée.

Bluetooth

Anomalies Causes possibles	Solution
Impossible de coupler cet appareil avec l’autre dispositif.	L’autre dispositif ne prend pas en charge A2DP.	Effectuez le couplage avec un appareil prenant en charge A2DP.
	L’adaptateurBluetooth, etc. que vous tentez de coupler à cet appareil a un mot de passe autre que “0000”.	Utilisez un adaptateurBluetooth, etc. dont le mot de passe est “0000”.
	Cet appareil et l’autre dispositif sont trop éloignés.	Rapprochez l’autre dispositif de cet appareil.
	Un appareil à proximité (four micro-onde, réseau LAN sans fil, etc.) émet des signaux dans la bande de fréquence de 2,4 GHz.	Éloignez l’appareil émettant des signaux de fréquence radio de cet appareil.
Impossible d’établir une connexionBluetooth.	Cet appareil n’est pas enregistré dans la liste de connexionBluetoothde l’autre dispositif.	Effectuez à nouveau la procédure de couplage (P. 10).
Absence de son ou coupure de son pendant la lecture.	La connexionBluetoothentre cet appareil et l’autre dispositif est rompue.	Effectuez à nouveau la procédure de connexionBluetooth(P. 11).
	Cet appareil et l’autre dispositif sont trop éloignés.	Rapprochez l’autre dispositif de cet appareil.
	Un appareil à proximité (four micro-onde, réseau LAN sans fil, etc.) émet des signaux dans la bande de fréquence de 2,4 GHz.	Éloignez l’appareil émettant des signaux de fréquence radio de cet appareeil.
	La fonctionBluetoothde l’autre dispositif est coupée.	Activez la fonctionBluetoothde l’autre dispositif.
	L’autre dispositif n’est pas réglé pour envoyer des signaux audioBluetoothà cet appareil.	Assurez-vous que la fonctionBluetoothde l’autre dispositif est correctement réglée.
	Le couplage de l’autre dispositif n’est pas réglé sur cet appareil.	Réglez le paramètre de couplage de l’autre dispositif sur cet appareil.
	Le volume de l’autre dispositif est réglé sur le minimum.	Augmentez son volume.

Réception de stations FM

Anomalies Causes possibles	Solution
Bruit excessif.	L’antenne n’est pas convenablement raccordée.	Vérifiez que l’antenne est correctement connectée (P. 3) ou utilisez une antenne extérieure disponible dans le commerce.
Trop de parasites pendant l’écoute d’une station stéréo.	La station sélectionnée est trop éloignée, ou bien la réception des ondes est médiocre dans la région où vous habitez.	Essayez d’effectuer l’accord manuellement pour obtenir un signal de meilleure qualité (P. 12) ou bien utilisez une antenne extérieure disponible dans le commerce.
Même avec une antenne extérieure, la réception est médiocre. (Le son présente de la distorsion.)	Distorsion due à la propagation par trajets multiples ou aux interférences radio.	Modifiez la hauteur, l’orientation ou la disposition de l’antenne.

Télécommande

Anomalies Causes possibles	Solution
La télécommande ne fonctionne pas convenablement.	Vous utilisez la télécommande hors de sa portée de fonctionnement.	Pour de plus amples informations à ce sujet, reportez-vous à “Utilisation de la télécommande” (P. 1).
	Le capteur de télécommande de l’appareil (es* P. 3) peut être exposé à la lumière directe du soleil ou d’un éclairage (lampe fluorescente à convertisseur).	Changez d’éclairage ou réorientez l’appareil.
	La pile est épuisée. Remplacez les piles par deux neuves.
	Présence d’obstacles entre le capteur de télécommande de l’appareil et la télécommande.	Retirez les obstacles.

REMARQUES SUR LES DISQUES ET APPAREILS USB

Informations sur les disques

Cet appareil est conçu pour lire des CD audio, CD-R*, et CD-RW* comportant les logos suivants.

* CD-R/RW au format ISO 9660

#

De façon générale, cet appareil est capable de lire les disques portant les logos ci-dessus. Les logos sont imprimés sur les disques et sur leur pochette.

Remarques

• Ne mettez pas d'autres types de disques dans cet appareil. Vous risqueriez sinon de l'endommager.
• Les CD-R/RW ne peuvent être lus que s'ils ont été clôturés.
• Certains disques ne peuvent pas être lus à cause de leurs caractéristiques ou de leurs conditions d'enregistrement.
• Ne pas utiliser des disques qui ne sont pas ronds (en forme de cœur, etc.).
• Ne pas utiliser des disques dont la surface est rayée.
• Ne posez pas de disque fendu, voilé ou présentant des parties collantes.
  • N'utilisez pas de disque de 8 cm.

Manipulation des disques

- Ne touchez pas la surface des disques. Tenez un disque par le bord (et le centre).

- N'utilisez pas de stylo ni de marqueur pointu pour écrire sur le disque.

- Ne collez pas de ruban, étiquette, adhésif ou autre sur vos disques.

- Ne protégez pas le disque d'une enveloppe pour éviter les rayures.

- N'insérez pas plus d'un disque dans le logement de disque. L'appareil et les disques risqueraient d'être endommagés.

- N'insérez pas d'objets étrangers dans le logement de disque.

• N'exposez pas les disques à la lumière directe du soleil, à une température ou à une humidité élevée, ou bien à la poussière.

- Si le disque est sale, essuyez-le avec un chiffon sec, du centre vers la périphérie. N'utilisez pas d'agent de nettoyage, ni de diluant.

- Pour éviter tout problème, n'utilisez pas les nettoyeurs d'optique, en vente dans le commerce.

Attention

Line drawing of hands holding a piece of paper or cloth, with no visible text or symbols

Informations relatives aux appareils USB

Cet appareil prend en charge les dispositifs de stockage en masse USB (ex. mémoires flash et lecteurs audio portables) conformes au format FAT16 ou FAT32.

Remarques

• Certains dispositifs peuvent ne pas fonctionner correctement avec cet appareil même s'ils remplissent les exigences requises.
• Ne raccordez pas de dispositifs autres que des dispositifs de stockage en masse USB (ex. chargeurs USB ou concentrateurs USB), ordinateurs, lecteurs de cartes, disques durs externes, etc. à cet appareil.
• Yamaha décline toute responsabilité quant aux dommages ou pertes de données enregistrées sur le dispositif USB pouvant se produire lorsqu'un dispositif est relié à cet appareil.
• L'utilisation et l'alimentation de tous les types de dispositifs USB ne sont pas garanties.
• Les dispositifs USB à encryptage ne sont pas compatibles.

À propos des fichiers MP3 ou WMA

Remarques

• L'appareil peut lire :

Fichier	Débit binaire (kbps)	Fréquence d’échantillonnage (kHz)
MP3 8 - 320**	16 - 48
WMA	16 - 320**	22,05 - 48

** Les débits binaires constants et variables sont pris en charge.

- Voici les nombres maximaux de fichiers/dossiers pouvant être lus sur l'appareil.

	CD de données	USB
Nombre maximum de fichiers	512	9999
Nombre maximum de dossiers	255	128
Nombre maximum de fichiers par dossier	511	255

- Les fichiers protégés par des droits d'auteur ne peuvent pas être lus.

CARACTÉRISTIQUES TECHNIQUES

♦ SECTION LECTEUR

iPod (connexion numérique) [Spécifications en juillet 2012]

- iPod compatibles ....iPod touch (1re, 2e, 3e et 4e générations) iPod classic iPod nano (2e, 3e, 4e, 5e et 6e générations)

- iPhone compatibles ...... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone L'iPod peut ne pas être détecté par l'unité. Certaines fonctions risquent de ne pas être compatibles selon le modèle ou la version du logiciel de l'iPod.

CD

• Supports....CD, CD-R/RW
• Format audio....CD audio, MP3, WMA

Laser

• Type.... Laser semi-conducteur GaAs/GaAlAs
• Longueur d'onde 790 nm
• Puissance de sortie.... 7 mW

USB

- Format audio.... MP3, WMA

AUX

- Connecteur d'entrée ....... prise STÉRÉO à mini fiche de 3,5 mm

◆ SECTION Bluetooth

• Version Bluetooth ....Ver. 2.1+EDR
• Protocoles pris en charge....A2DP, AVRCP
• Codecs pris en charge.... SBC, AAC
• Signal sans fil .... Bluetooth Class 2
• Portée maximum....10 m (sans obstacle)

RADIO

- Plage de syntonisation FM 87,50 à 108,00 MHz

♦ GÉNÉRALITÉS

• Alimentation CA 230 V, 50 Hz
• Consommation.... 20 W
• Consommation lorsque le système est désactivé .... 1,5 W
• Consommation en mode d'économie d'énergie .... 0,5 W ou moins

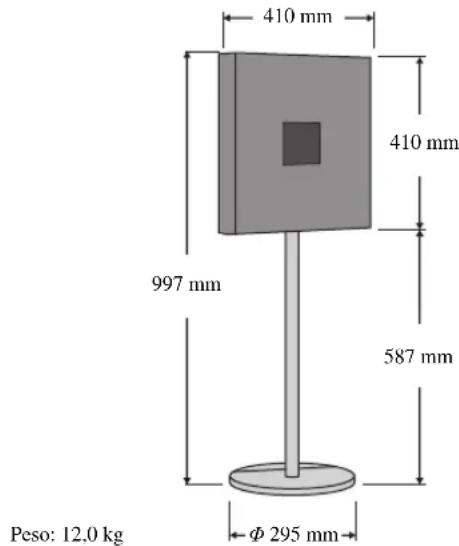

• Dimensions

Les caractéristiques peuvent être modifiées sans préavis.

SÉCURITÉ LASER

L'appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couverele ou les réparations de l'appareil devront être confiés exclusivement à un technicien d'entretien qualifié.

DANGER

Risque d'exposition au laser en cas d'ouverture. Eviter toute exposition au faisceau. Quand cet appareil est branché à une prise de courant, ne regardez jamais à l'intérieur de l'appareil à travers la fente pour disque ou d'autres ouvertures.

Le laser de cet appareil peut émettre un rayonnement dépassant les limites de la classe 1.

iPod, iPhone

"Made for iPod" et "Made for iPhone" signifient qu'un accessoire électronique a été conçu pour être raccordé à un iPod ou à un iPhone et qu'il est certifié par le développeur pour répondre aux normes de performance Apple.

Apple n'est pas responsable du fonctionnement de cet appareil ni de sa conformité aux normes de sécurité et aux normes réglementaires. Notez que l'utilisation de cet accessoire avec un appareil iPod ou iPhone peut avoir une incidence sur les performances en mode sans fil.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch et iTunes sont des marques commerciales d'Apple Inc. déposées aux États-Unis et dans d'autres pays.

Information concernant la collecte et le traitement des piles usagées et des déchets d'équipements électriques et électroniques

Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ces symboles sont seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Note pour le symbole "pile" (les deux symboles du bas) :

Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question.

Bluetooth

• Bluetooth est une technologie permettant la communication sans fil entre des périphériques à une distance de 10 mètres environ via la bande de fréquence de 2,4 GHz, qui peut être utilisée sans licence.
• Bluetooth est une marque déposée de Bluetooth SIG utilisée sous licence par Yamaha.

Communication Bluetooth

• La bande de 2,4 GHz utilisée par les périphériques Bluetooth est une bande radio partagée par de nombreux types d'appareils. Les périphériques Bluetooth emploient une technologie qui réduit l'influence des composants fonctionnant sur la même bande radio, mais la vitesse ou la distance de communication peut cependant être réduite par de tels composants, et dans certains cas la communication pourrait être interrompue.
• La vitesse de transfert du signal et la portée de communication dépendent de la distance entre les périphériques de communication, la présence d'obstacles, l'état des ondes radio et le type d'appareil.
• Yamaha ne garantit pas toutes les connexions sans fil entre cet appareil et les appareils compatibles avec la fonction Bluetooth.

En cas de déformation des couleurs ou de bruit lorsque cet appareil est utilisé près d'un téléviseur, éloignez l'appareil du téléviseur.

Ne pas utiliser cet appareil à moins de 22 cm de personnes ayant un stimulateur cardiaque ou un défibrillateur.

Les ondes radio peuvent avoir une incidence sur les équipements électroniques médicaux. N'utilisez pas cet appareil à proximité d'équipements médicaux ou à l'intérieur d'institutions médicales.

L'utilisateur n'est pas autorisé à rétro-concevoir, décompiler, modifier, traduire ou désassembler le logiciel utilisé dans cet appareil, aussi bien dans ses parties que dans sa totalité. En ce qui concerne les utilisateurs en entreprise, les employés de l'entreprise proprement dite ainsi que ses partenaires commerciaux doivent respecter les interdictions figurant dans cette clause. Si les termes de cette clause et de ce contrat ne peuvent pas être respectés, l'utilisateur devra immédiatement cesser d'utiliser le logiciel.

Nous, le fabricant Yamaha Music Europe GmbH, déclarons que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 1999/5/EC.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany Tel: [phone]

CE

VORSICHT: VOR DER BEDIENUNG DIESES GERÄTES DURCHLESEN.

1 Um optimales Leistungsvermögen sicherzustellen, lesen Sie bitte die Anleitung aufmerksam durch. Bewahren Sie die Anleitung danach für spätere Nachschlagzwecke sorgfältig auf.
2 Installieren Sie dieses Gerät an einem gut belüfteten, trockenen, sauberen Ort - entfernt von direktem Sonnenlicht, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Für eine sachgemäße Belüftung sollten folgende Mindestabstände gewährleistet sein. Oben: 15 cm Hinten: 2,5 cm Seiten: 10 cm
3 Stellen Sie dieses Gerät entfernt von anderen elektrischen Haushaltgeräten, Motoren oder Transformatoren auf, um Brummgeräusche zu vermeiden.
4 Setzen Sie dieses Gerät keinen plötzlichen Temperaturänderungen von kalt auf warm aus, und stellen Sie dieses Gerät nicht an Orten mit hoher Luftfeuchtigkeit auf (z.B. in Räumen mit Luftbefeuchtern), um Kondensation im Inneren des Gerätes zu vermeiden, da es anderenfalls zu elektrischen Schlägen, Feuer, Beschädigung dieses Gerätes und/oder zu persönlichen Verletzungen kommen kann.
5 Vermeiden Sie die Aufstellung dieses Gerätes an Orten, an welchen Fremdkörper in das Gerät fallen können bzw. an welchen Flüssigkeiten auf das Gerät verschüttet werden können. Stellen Sie auf der Oberseite des Gerätes niemals Folgendes auf:

• Andere Komponenten, da diese Beschädigung und/oder Verfärbung der Oberfläche dieses Gerätes verursachen können.
  – Brennende Objekte (z.B. Kerzen), da diese Feuer, Beschädigung des Gerätes und/oder persönliche Verletzungen verursachen können.
• Mit Flüssigkeiten gefüllte Behälter, da diese umfallen und die Flüssigkeit auf das Gerät verschütten können, wodurch es zu elektrischen Schlägen für den Anwender und/oder zu Beschädigung des Gerätes kommen kann.

6 Decken Sie dieses Gerät niemals mit Zeitungen, Tischdecken, Vorhängen usw. ab, damit die Wärmeabfuhr nicht behindert wird. Falls die Temperatur im Inneren des Gerätes ansteigt, kann es zu Feuer, Beschädigung des Gerätes und/oder zu persönlichen Verletzungen kommen.

7 Schließen Sie dieses Gerät erst an eine Wandsteckdose an, nachdem alle anderen Anschlüsse ausgeführt wurden.
8 Stellen Sie dieses Gerät niemals mit der Unterseite nach oben auf, da es sonst beim Betrieb zu Überhitzung mit möglichen Beschädigungen kommen kann.
9 Wenden Sie niemals Gewalt bei der Bedienung der Schalter, Knöpfe und/oder Kabel an.
10 Wenn Sie das Netzkabel von der Wandsteckdose abtrennen, fassen Sie immer den Netzstecker an; ziehen Sie niemals an dem Kabel.
11 Reinigen Sie dieses Gerät niemals mit chemisch behandelten Tüchern; anderenfalls kann das Finish beschädigt werden. Verwenden Sie ein reines, trockenes Tuch.
12 Verwenden Sie nur die für dieses Gerät vorgeschriebene Netzspannung. Falls Sie eine höhere als die vorgeschriebene Netzspannung verwenden, kann es zu Feuer, Beschädigung dieses Gerätes und/oder zu persönlichen Verletzungen kommen. Yamaha kann nicht verantwortlich gemacht werden für Schäden, die auf die Verwendung dieses Gerätes mit einer anderen als der vorgeschriebenen Spannung zurückzuführen sind.
13 Um Beschädigungen durch Blitzschlag zu vermeiden, ziehen Sie den Netzstecker von der Netzdose ab, wenn es ein Gewitter gibt.
14 Versuchen Sie niemals ein Modifizieren oder Ändern dieses Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sich bitte an einen Yamaha-Kundendienst. Das Gehäuse sollte niemals selbst geöffnet werden.

15 Falls Sie das Gerät für längere Zeit nicht verwenden (z.B. während der Ferien), ziehen Sie den Netzstecker von der Netzdose ab.
16 Lesen Sie unbedingt den Abschnitt „FEHLERBEHEBUNG“ durch, um übliche Bedienungsfehler zu berichtigen, bevor Sie auf eine Störung des Gerätes schließen.
17 Bevor Sie dieses Gerät an einen anderen Ort transportieren, drücken Sie um das Gerät auszuschalten und ziehen Sie danach den Netzstecker aus der Netzdose.
18 Es kommt zu Kondensatbildung, wenn die Umgebungstemperatur plötzlich ändert. Ziehen Sie den Netzstecker von der Netzdose ab, und lassen Sie das Gerät ruhen.
19 Falls Sie das Gerät für längere Zeit in Betrieb halten, kann sich das Gerät erwärmen. Schalten Sie das System aus und lassen Sie das Gerät abkühlen.
20 Stellen Sie dieses Gerät in die Nähe der Steckdose und so auf, dass der Netzstecker gut zugänglich ist.
21 Die Batterien dürfen nicht starker Hitze wie direktem Sonnenschein, Feuer o.ä. ausgesetzt werden.

– Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf. Batterien können gefährlich sein, wenn Kinder diese in den Mund nehmen.
- Wenn sich die Batterien dem Ende ihrer Lebensdauer annähern, verringert sich die effektive Reichweite der Fernbedienung erheblich. Ersetzen Sie die Batterien so bald wie möglich gegen zwei neue, sollte dieser Fall eintreten.
- Verwenden Sie niemals alte Batterien gemeinsam mit neuenBatterien.
- Verwenden Sie niemals gleichzeitig Batterien unterschiedlichen Typs (wie z. B. Alkali- und Manganbatterien). Lesen Sie die Anweisungen auf der Verpackung sorgfältig durch, da unterschiedliche Batterietypen die gleiche Form und Farbe haben können.
- Verbrauchte Batterien können auslaufen. Entsorgen Sie Batterien, die auslaufen, umgehend. Vermeiden Sie einen Kontakt zwischen der auslaufenden Flüssigkeit und Ihrer Haut oder Kleidung, usw. Reinigen Sie das Batteriefach sorgfältig, bevor Sie neue Batterien einsetzen.
– Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, entfernen Sie die Batterien aus dem Gerät. Andernfalls verschleiben die Batterien, was zum Auslaufen der Batterieflüssigkeit und zur Beschädigung des Geräts führen kann.
– Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Entsorgen Sie Batterien sachgemäß unter Einhaltung der lokalen Vorschriften.

Dieses Gerät ist nicht vom Netz abgetrennt, so lange der Netzstecker an eine Netzdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet wurde mit †Auch in diesem Status weist das Gerät einen geringen Stromverbrauch auf.

WARNUNG

UM DIE GEFAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN, DÄRF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

VORSICHT

Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit Batterien des gleichen oder eines gleichwertigen Typs ersetzen.

Es können Bildstörungen auftreten, wenn dieses Gerät zu nahe an einem Fernseher mit Kathodenstrahlröhre (Braunsche Röhre) aufgestellt wird. Sollte dies der Fall sein, entfernen Sie das Gerät vom Fernseher.

INHALTSVERZEICHNIS

NAMEN UND FUNKTIONEN DER TEILE ......2
EINSTELLEN DER UHR....5
WIEDERGABE EINES iPod ....6
WIEDERGABE VON CDs ODER USB-GERÄTEN....7
MUSIK VON IHREM
Bluetooth-GERÄT WIEDERGEBEN....10
WIEDERGABE VON FM-SENDERN....12
WIEDERGABE VON EXTERNEN QUELLEN ....13

VERWENDEN DER WECKFUNKTION....14
VERWENDUNG DES SLEEP-TIMERS ....17
TONREGELUNG....17
EINSTELLEN DER HELLIGKEIT DES
BEDIENFELDDISPLAYS....17
FEHLERBEHEBUNG....18
HINWEISE ZU DISCS UND USB-GERÄTEN....21
TECHNISCHE DATEN....22

Eigenschaften

• Geben Sie Musik von externen Geräten wie z.B. iPod/iPhone-Modellen, Audio-/Daten-CDs und USB-Geräten wieder oder hören Sie FM-Radio.
• Bluetooth-Technik ermöglicht deutlichen Klang über drahtlose Verbindungen.
• Verwenden Sie Ihre Lieblingsmusik als Weckton, oder wählen Sie aus einer Reihe an Pieptönen. Die von Ihnen ausgewählte Musik wird in einer von Ihnen festgelegten Lautstärke zur programmierten Weckzeit wiedergegeben, wodurch Sie bestmöglichst in den Tag starten (IntelliAlarm-Funktion) (S. 14).
• Sie können bis zu fünf Ihrer bevorzugten FM-Radiosender ganz einfach speichern/abrufen.
• Stellen Sie den Klang mithilfe des 3-Band-Equilizers (Bass, mittlerer Frequenzbereich, Höhen) nach Ihren Wünschen ein.
• Zwei Uhrentypen (mit Stundenzeiger) im Gerätedesign können angezeigt werden.

◆ Zu dieser Bedienungsanleitung

• Die Bezeichnung „iPod“ umfasst in der gesamten Bedienungsanleitung außerdem „iPhone“.
• Wenn für die Durchführung einer Operation sowohl die Tasten am Gerät als auch die auf der Fernbedienung verwendet werden können, beschreibt die Bedienungsanleitung die Schritte mithilfe der Tasten am Gerät.
• Hinweis naßnahmen zur Benutzung dieses Geräts und seinen Anwendungseinschränkungen.
• Zusätzliche Erklärungen für eine bessere Benutzung.

Mitgeliefertes Zubehör

Netzkabel

USB-Abdeckung

Hinweis
Halten Sie die USB-Abdeckung von Kindern fern, damit sie nicht versehentlich verschluckt wird.

Fernbedienung

Batterie x 2 (AA, LR6, UM-3)

Bedienungsanleitung (diese Anleitung)

Dock-Abdeckung

Montageanleitung

FM-Antenne

Halterung

Stab

Sockel

Auflage

Kabelklemme

Schraubensatz

Hinweis

Verwenden Sie diese Artikel zum Montie- ren des Ständers.

Lesen Sie dazu die separate Montageanleitung.

Verwendung der Fernbedienung

Setzen Sie die Batterien mit der korrekten Polarität (+ und −) in die Fernbedienung ein.

Richten Sie die Fernbedienung auf den Empfänger des Fernbedienungssignals (auf der Vorderseite) und verwenden Sie die Fernbedienung innerhalb des unten angegebenen Entfernungsbereichs.

NAMEN UND FUNKTIONEN DER TEILE

Oberseite

① (Netzschalter)

Schaltet das System ein/aus. Die Zeit wird auch bei ausgeschaltetem System angezeigt.

[NO TEXT]

- Halten Sie die Taste auf der Oberseite des Geräts länger als 3 Sekunden gedrückt, um den Energiesparmodus zu aktivieren. Im Energiesparmodus werden auf dem Bedienfelddisplay keine Informationen angezeigt. Dadurch wird der Stromverbrauch gesenkt. Drücken Sie nicht, um den Energiesparmodus abzubrechen.

- Die Weckfunktion ist auch bei ausgeschaltetem System/System im Energiesparmodus verfügbar.

②iPod-Dock

Anschluss für einen iPod.

③USB-Anschluss

Anschluss für ein USB-Gerät (S. 9).

④VOLUME - /+

Stellt die Lautstärke ein.

⑤SOURCE

Wählt die Wiedergabequelle.

⑥ALARM

Aktiviert/deaktiviert den Wecker und passt die verschiedenen Weckeinstellungen an (S. 15, 16).

⑦SNOOZE/SLEEP

Stellt den Sleep-Timer ein oder aktiviert den Schlummer-Modus des Weckers (S. 16, 17).

⑧PRESET

Speichert/ruft FM-Radiosender ab oder ändert den Wiedergabeordner (bei Musikwiedergabe von Daten-CD oder USB-Gerät).

⑨K<< >>

Überspringt Titel/Dateien oder sucht einen Radiosender. Spult bei gedrückter Taste während der Titel-/Dateiwiedergabe im Titel/in der Datei vor/zurück.

⑩/

Wiedergabe/Pause des wiedergegebenen Titels.

⑪

Wirft CD aus.

⑫Disc-Schacht

Legen Sie hier eine CD ein.

◆ Anschluss eines iPod an den iPod-Dock

F

• Der iPod wird beim Anschließen an das Dock aufgeladen. Der iPod wird nicht aufgeladen, wenn sich das Gerät im Energiesparmodus befindet.
• Achten Sie darauf, einen Dock-Adapter zu verwenden, der mit Ihrem iPod kompatibel ist. Wenn Sie den Adapter nicht verwenden oder dieser nicht kompatibel ist, kann die Verbindung nur locker oder schlecht zustande kommen, was Schäden am Anschluss verursachen kann. Weitere Informationen zum Dock-Adapter erhalten Sie auf der offiziellen Apple-Webseite.
• Wenn ein iPod in einer Schutzhülle gewaltsam angeschlossen wird, kann der Anschluss beschädigt werden. Entfernen Sie die Schutzhülle vor dem Einsetzen.
• Wenn der iPod nicht verwendet wird, setzen Sie die iPod-Dock-Abdeckung ein, um den Anschluss zu schützen.

Bedienfelddisplay

①Anzeige Wiedergabe/Zufallswiedergabe/Wiederholungswiedergabe

Zeigt den Wiedergabemodus an (S. 6, 9).

②Empfänger Fernbedienungssignal

③Uhranzeige

Zeigt den Stundenzeiger der Uhr an (S. 5).

④Wiedergabequellenanzeige

Zeigt die gewählte Wiedergabequelle an.

⑤Bluetooth-Anzeige

Leuchtet bei Verbindung des Geräts über Bluetooth (S. 10, 11).

⑥Sleep-Anzeige

Leuchtet bei aktiviertem Sleep-Timer (S. 17).

⑦Weckanzeige

Leuchtet bei aktiviertem Wecker (S. 14).

⑧Multifunktionsanzeige

Zeigt verschiedene Informationen an, einschließlich Uhrzeit, aktuelle Titelnummer oder den Radiosender.

⑨Beleuchtungssensor

Erkennt die Umgebungsbeleuchtung. Bedecken Sie niemals diesen Sensor.

Rückseite

① ALARM TYPE

Wechselt den Weckertyp (S. 15).

②CLOCK

Wechselt den Anzeigetyp der Uhr und ermöglicht das Einstellen der Uhrzeit (S. 5).

③DIMMER

Stellt die Helligkeit des Bedienfelddisplays ein (S. 17).

④AUX

Anschluss für ein externes Gerät.

⑤Anschluss für FM-Antenne

Anschluss für die mitgelieferte FM-Zimmerantenne oder eine Außenantenne.

Hinweise

• Die Antenne sollte ausgezogen bzw. gestrafft sein. Ändern Sie bei schlechtem Radioempfang die Höhe, die Ausrichtung oder die Positionierung der Antenne.
- Bei Verwendung einer im Handel erhältlichen Außenantenne anstelle der mitgelieferten FM-Antenne ist der Empfang möglicherweise besser.

⑥Anschlussabdeckung

Entfernen Sie die Anschlussabdeckung, bevor Sie externe Geräte an AUX und/oder eine FM-Antenne auf den Antennenanschluss anschließen.

Wenn Sie die Außenantennenkabel und/oder die Kabel externer Geräte durch den Stab des Ständers führen wollen, lesen Sie bitte dazu die separate Montageanleitung.

Fernbedienung

◆ iPod-Steuertasten

①Sender des Fernbedienungssignals
② (Netzschalter)

Schaltet das System ein/aus.

③ALARM

Stellt den Wecker ein/aus.

④SNOOZE/SLEEP

Stellt den Sleep-Timer ein oder aktiviert den Schlummer-Modus des Weekers (S. 16, 17).

⑤Wiedergabequellentaste

Wählt die Wiedergabequelle.

⑥FOLDER

Wechselt den Wiedergabeordner während der Wiedergabe einer Daten-CD oder eines USB-Geräts.

⑦

Überspringt Titel/Dateien.

Spult bei gedrückter Taste während der Titel-/Dateiwiedergabe im Titel/in der Datei vor/zurück.

⑧ ▶ II

Wiedergabe/Pause.

⑨

Stoppt die Wiedergabe.

⑩(Wiederholungswiedergabe)/

(Zufallswiedergabe)

Spielt Musik von einem iPod, einer Audio-/Daten-CD oder einem USB-Gerät im Wiederholungs- bzw. Zufallsmodus ab (S. 6, 9).

⑪ EQ LOW/MID/HIGH

Passt den Bass, den mittleren Frequenzbereich und die Höhen an (S. 17).

⑫PRESET \~/

Wählt einen voreingestellten FM-Sender.

⑬MEMORY

Speichert den FM-Sender (S. 12).

⑭TUNING ≈/ ≈

Sucht einen Sender.

⑮VOLUME + /-

Stellt die Lautstärke ein.

⑯MUTE

Schaltet den Ton stumm/hebt Stummschaltung auf.

EINSTELLEN DER UHR

Einstellen der Zeit

Oberseite

1 Stellen Sie den CLOCK-Schalter auf der Rückseite auf SET.

Rückseite

2 Stellen Sie die Zeit mit «ein»

3 Stellen Sie den CLOCK-Schalter auf der Rückseite auf CLOCK1 oder CLOCK2.

[Non-Text]

• Wenn Sie in Schritt 2 einen iPod an das iPod-Dock anschließen, wird die Zeit auf dem iPod auf das Gerät kopiert. Wenn bereits ein iPod an das iPod-Dock angeschlossen ist, wenn Sie den CLOCK auf SET stellen, wird die Zeit auf dem iPod nicht kopiert.
• Drücken Sie SNOOZE/SLEEP im Schritt 2, um zwischen der 12- und 24-Stunden-Zeitanzeige zu wechseln.
  • Die „PM“-Anzeige erscheint nur in der 12-Stunden-Zeitanzeige.

Hinweis

Die Zeiteinstellung wird zurückgesetzt, wenn das Gerät länger als eine Woche nicht an das Stromnetz angeschlossen ist.

Umstellen des Uhrentyps

Stellen Sie den CLOCK-Schalter auf der Rückseite auf den gewünschten Uhrentyp.

Rückseite

◆ Uhrzeitanzeigemodus 1 (CLOCK 1)

z. B. 10:50 Uhr

◆ Uhrzeitanzeigemodus 2 (CLOCK 2)

z. B. 10:50 Uhr

WIEDERGABE EINES iPod

Wiedergabe des iPod

Einzelheiten zu den kompatiblen iPod-Modellen finden Sie unter „TECHNISCHE DATEN“ (S. 22).

Oberseite

Fernbedienung

1 Schließen Sie einen iPod an das iPod-Dock an.
2 Drücken Sie SOURCE und stellen Sie iPod als Wiedergabequelle ein.
3 Drücken Sie ▷, und die Wiedergabe des iPod zu beginnen.

Die Wiedergabe kann entweder mit der Fernbedienung, dem iPod oder den Tasten auf der Geräteoberseite gesteuert werden.

Taste		Funktion
Oberseite	▷/□□	Wiedergabe/Pause
	<</>>	ÜberspringenVorspulen/Zurückspulen (gedrückt halten)
Fernbedienung	▶II	Wiedergabe/Pause
	I◀◀/▶▶I	ÜberspringenVorspulen/Zurückspulen (gedrückt halten)
	FOLDER/MENU/ENTER	iPod-Menüsteuerung

• Sie können den iPod während der Wiedergabe entfernen.
• Ist das System ausgeschaltet, schaltet es sich automatisch ein, wenn Musik/Video auf dem angeschlossenen iPod wiedergegeben wird.
• Wird iPod als Wiedergabequelle ausgewählt und 60 Minuten lang kein iPod in das Dock eingesetzt oder kein Bedienungsvorgang ausgeführt, schaltet das System sich aus.

Wiederholungs-/Zufallswiedergabe

Der Wiedergabemodus kann mithilfe der Wiedergabe-/Zufallswiedergabe-/Wiederholungswiedergabeanzeige auf dem Bedienfelddisplay überprüft werden.

Fernbedienung

Hinweise

• Je nach iPod-Modell kann die Wiederholungs-/Zufallswiedergabe möglicherweise nicht korrekt ausgeführt werden.
• Je nach iPod-Modell kann die Wiedergabereihenfolge im Wiederholungs-/Zufallswiedergabemodus abweichen.

◆ Wiederholungswiedergabe

Drücken Sie REPEAT auf der Fernbedienung, um aus den folgenden Wiedergabemodi zu wählen.

Ein

Alle

Keine anzeige: Aus

◆ Zufallswiedergabe

Drücken Sie SHUFFLE auf der Fernbedienung, um aus den folgenden Wiedergabemodi zu wählen.

A

1

b

e

n

Keine anzeige: Aus

WIEDERGABE VON CDs ODER USB-GERÄTEN

Titel/Dateien von CDs/USB-Geräten werden folgendermaßen wiedergegeben.

• Wenn die Wiedergabe einer CD/eines USB-Geräts gestoppt wird, beginnt die Wiedergabe beim nächsten Mal am Anfang des zu dem Stopp-Zeitpunkt wiedergegebenen Titels.
• Wenn Sie bei angehaltener Wiedergabe ■ auf der Fernbedienung drücken, werden die Titel beim nächsten Wiedergabestart folgendermaßen wiedergegeben:

- Für Audio-CDs: vom ersten Titel der CD.

- Für Daten-CDs/USB-Geräte: vom ersten Titel aus dem Ordner, der den vorher wiedergegebenen Titel enthält.

- Dieses System schaltet sich 60 Minuten, nachdem die CD-/USB-Gerät-Wiedergabe gestoppt wurde, ab.

Einzelheiten zu abspielbaren Discs und Dateien finden Sie unter „HINWEISE ZU DISCS UND USB-GERÄTEN“ (S. 21).

Wiedergabe einer Audio-CD

Oberseite

1 Drücken Sie SOURCE, um CD als Wiedergabequelle zu wählen.
2 Legen Sie die Audio-CD so in den Disc-Schacht ein, dass die beschriftete Seite zur Vorderseite des Geräts zeigt.

Die Wiedergabe startet automatisch. Nach Wiedergabestart oder Vorspringen zum nächsten Titel wird für kurze Zeit die Titelnummer angezeigt.

Verwenden Sie die folgenden Tasten zur Bedienung des Geräts während der Titelwiedergabe von Audio-CDs.

Taste		Funktion
Oberseite	▷/□□	Wiedergabe/Pause
	<</>>	ÜberspringenVorspulen/Zurückspulen (gedrückt halten)
	△	CD auswerfen
Fernbedienung	▶□	Wiedergabe/Pause
	|◀◀/▶▶|	ÜberspringenVorspulen/Zurückspulen (gedrückt halten)
	■	Stopp

Hinweis

Wenn sich das System im Energiesparmodus (S. 2) befindet, können keine CDs eingelegt oder ausgeworfen werden.

Wiedergabe einer Daten-CD

Oberseite

1 Drücken Sie SOURCE, um CD als Wiedergabequelle zu wählen.
2 Legen Sie die Daten-CD so in den Disc-Schacht ein, dass die beschriftete Seite zur Vorderseite des Geräts zeigt.

Die Wiedergabe startet automatisch. Nach Wiedergabestart oder Vorspringen zum nächsten Titel wird für kurze Zeit die Ordner-/Dateinummer angezeigt.

Verwenden Sie die folgenden Tasten zur Bedienung des Geräts während der Titelwiedergabe von Daten-CDs.

TasteFunktion
Oberseite	▷/□□	Wiedergabe/Pause
	<</>>	ÜberspringenVorspulen/Zurückspulen(gedrückt halten)
	PRESET	Wiedergabeordner wechseln
	△	CD auswerfen
Fernbedienung	▶□	Wiedergabe/Pause
	|◀◀/▶▶|	ÜberspringenVorspulen/Zurückspulen(gedrückt halten)
	■	Stopp
	FOLDER	Wiedergabeordner wechseln

Wiedergabe eines USB-Geräts

Oberseite

Hinweis

Wenn ein USB-Gerät angeschlossen ist, werden die Titel in folgender Reihenfolge wiedergegeben:

- Ordner-Wiedergabereihenfolge: - Ordner werden in alphabetischer Reihenfolge der ersten drei Zeichen des Ordnernamens wiedergegeben. Ordnernamen mit Zeichen, die nicht zum Alphabet gehören, werden nach den Ordnern mit Alphabetzeichen im Namen wiedergegeben.

- Datei-Wiedergabereihenfolge: Dateien werden in chronologischer Reihenfolge wiedergegeben (älteste Dateien zuerst).

1 Drücken Sie SOURCE, um USB als Wiedergabequelle zu wählen.

2 Schließen Sie ein USB-Gerät an den USB-Anschluss an.

Die Wiedergabe startet automatisch. Nach Wiedergabestart oder Vorspringen zum nächsten Titel wird für kurze Zeit die Ordner-/Dateinummer angezeigt.

Verwenden Sie die folgenden Tasten zur Bedienung des Geräts während der Titelwiedergabe von USB-Geräten.

Taste		Funktion
Oberseite	▷/□□	Wiedergabe/Pause
	<</>>	ÜberspringenVorspulen/Zurückspulen(gedrückt halten)
	PRESET	Wiedergabeordner wechseln
Fernbedienung	▶□	Wiedergabe/Pause
	|◀◀/▶▶|	ÜberspringenVorspulen/Zurückspulen(gedrückt halten)
	■	Stopp
	FOLDER	Wiedergabeordner wechseln

[Non-Text]

Stoppen Sie die Wiedergabe, bevor Sie das USB-Gerät trennen.

Wiederholungs-/Zufallswiedergabe

Der Wiedergabemodus kann mithilfe der Wiedergabe-/Zufallswiedergabe-/Wiederholungswiedergabeanzeige auf dem Bedienfelldisplay überprüft werden.

Fernbedienung

Wenn die gewählte Quelle Ordner enthält, wird jeder Ordner im Wiederholungs-/Zufallsmodus wiedergegeben.

◆ Wiederholungswiedergabe

Drücken Sie REPEAT auf der Fernbedienung, um aus den folgenden Wiedergabemodi zu wählen.

: Alle Titel in dem Ordner

(nur Daten-CD/USB-Gerät)

Alle Titel

Ein Titel

Keine anzeige: Wiederholungsmodus ausgeschaltet

◆ Zufallswiedergabe

Drücken Sie SHUFFLE auf der Fernbedienung, um aus den folgenden Wiedergabemodi zu wählen.

: Alle Titel in dem Ordner

(nur Daten-CD/USB-Gerät)

Alle Titel

Keine anzeige: Zufallsmodus ausgeschaltet

MUSIK VON IHREM Bluetooth-GERÄT WIEDERGEBEN

Dieses Gerät bietet Bluetooth-Funktionalität. Sie können drahtlos Musik von Ihrem Bluetooth-Gerät (Mobiltelefonen, digitaler Audio-Player usw.) wiedergeben. Schlagen Sie hierzu ebenfalls in der Anleitung Ihres Bluetooth-Geräts nach.

Koppeln dieses Geräts und Ihres Bluetooth-Geräts

Beim so genannten Koppeln wird das übertragende Gerät (im Folgenden „das andere Gerät“) auf diesem Gerät registriert. Koppeln ist nur dann notwendig, wenn Ihr Bluetooth-Gerät zum ersten Mal mit diesem Gerät eingesetzt wird oder die Kopplungseinstellungen gelöscht wurden. Nach dem Koppeln können Verbindungen bequem (wieder-)hergestellt werden, auch wenn die Bluetooth-Verbindung getrennt wurde. Bei erfolglosem Koppeln siehe „Bluetooth“ unter „FEHLERBEHEBUNG“ (S. 20).

• Dieses Gerät kann mit bis zu acht anderen Geräten gekoppelt werden. Nach erfolgreichem Koppeln mit einem neunten Gerät werden die Kopplungsdaten des am längsten nicht mehr verbundenen Geräts gelöscht.
• Falls dieses Gerät über Bluetooth mit einem anderen Gerät verbunden ist, halten Sie die SOURCE-Taste auf diesem Gerät oder Bluetooth auf der Fernbedienung gedrückt, um vor dem Koppeln die Bluetooth-Verbindung zu trennen.

◆ Bei iPod touch/iPhone/iPad-Verwendung

Oberseite

1 Drücken Sie die SOURCE-Taste, um Bluetooth als Wiedergabequelle zu wählen.
2 Gehen Sie auf Ihrem iPod touch/iPhone/iPad zu [Einstellungen] → [Allgemein] →Bluetooth].

Die Liste der Bluetooth-Verbindungen wird unter [Geräte] angezeigt.

(Je nach iPod touch/iPhone/iPad-Modell kann die obige Vorgehensweise oder Anzeige abweichen.)

3 Wählen Sie in der Liste der Bluetooth-Verbindungen des anderen Geräts dieses Gerät (ISX-B820 Yamaha) aus.

Nach dem Koppeln zeigt Ihr iPod touch/iPhone/iPad „Verbunden“ an.

Die Bluetooth-Anzeige im Bedienfelddisplay dieses Geräts leuchtet.

◆ Bei anderer als iPod touch/iPhone/iPad-Verwendung

Oberseite

1 Drücken Sie die SOURCE-Taste, um Bluetooth als Wiedergabequelle zu wählen.
2 Führen Sie eine Bluetooth-Kopplung auf dem anderen Gerät aus.

Für Einzelheiten beziehen Sie sich auf die Bedienungsanleitung des anderen Geräts.

3 Wählen Sie in der Liste der Bluetooth-Verbindungen des anderen Geräts dieses Gerät (ISX-B820 Yamaha) aus.

Nach dem Koppeln leuchtet die Bluetooth-Anzeige im Bedienfelldisplay dieses Geräts etwa 1 Sekunde lang.

Falls Sie ein Passwort benötigen, geben Sie die Zahlen „0000“ ein.

Wiedergabe eines Bluetooth-Geräts

Oberseite

1 Drücken Sie die SOURCE-Taste, um Bluetooth als Wiedergabequelle zu wählen.
2 Verbinden Sie dieses Gerät und das andere Gerät über Bluetooth.
3 Geben Sie Musik von Ihrem Bluetooth-Gerät wieder.

Hinweis

Vergewissern Sie sich, dass die Lautstärke dieses Geräts nicht zu hoch eingestellt ist. Wir empfehlen, dass Sie die Lautstärke auf dem anderen Gerät regeln.

[Non-Text]

• Wenn Sie auf dem anderen Gerät über Bluetooth eine Verbindung herstellen und Musik wiedergeben, während dieses System ausgeschaltet ist, schaltet dieses Gerät das System automatisch ein.
• Wenn Sie die Bluetooth-Verbindung auf dem anderen Gerät trennen, während Bluetooth als Wiedergabequelle gewählt ist, schaltet dieses Gerät das System automatisch aus.
• Wird Bluetooth als Wiedergabequelle ausgewählt und 60 Minuten lang keine Bluetooth-Verbindung erstellt oder kein Bedienungsvorgang ausgeführt, schaltet dieses Gerät das System automatisch aus.

Verbinden eines bereits gekoppelten Geräts über Bluetooth

Wurde bereits eine Kopplung vorgenommen, kann ein Bluetooth-Gerät das nächste Mal bequem verbunden werden.

◆ Verbindung auf diesem Gerät erstellen

Oberseite

1 Drücken Sie die SOURCE-Taste, um Bluetooth als Wiedergabequelle zu wählen.

Die Bluetooth-Anzeige im Bedienfelldisplay blinkt; dieses Gerät sucht das zuletzt über Bluetooth verbundene Gerät und erstellt dann eine Verbindung. (Sie müssen zuvor die Bluetooth-Einstellung des anderen Geräts aktivieren.) Nach Erstellen der Bluetooth-Verbindung leuchtet die Bluetooth-Anzige.

Hinweis

Yamaha kann nicht gewähren, dass alle Bluetooth-Geräte eine drahtlose Verbindung mit diesem Gerät erstellen können.

◆ Verbindung vom anderen Gerät erstellen

1 Aktivieren Sie Bluetooth in den Bluetooth-Einstellungen des anderen Geräts.
2 Wählen Sie in der Liste der Bluetooth-Verbindungen des anderen Geräts dieses Gerät (ISX-B820 Yamaha) aus.

Die Bluetooth-Verbindung wird erstellt, und die Bluetooth-Anzeige im Bedienfelddisplay dieses Geräts leuchtet.

Hinweis

Bluetooth - Verbindungen können nicht auf dem anderen Gerät erstellt werden, wenn dieses Gerät sich im Energiesparmodus befindet. Schalten Sie das System ein.

Bluetooth-Verbindung trennen

Findet einer der folgenden Bedienungsvorgänge statt, während eine Bluetooth-Verbindung benutzt wird, wird die Bluetooth-Verbindung getrennt.

• Halten Sie die SOURCE-Taste auf diesem Gerät oder Bluetooth auf der Fernbedienung gedrückt.
  • Das System wird ausgeschaltet.
  • Die Bluetooth-Verbindung wird auf dem anderen Gerät getrennt.

#

Wenn Sie ein iPod touch/iPhone/iPad über Bluetooth verbinden, wird die Bluetooth-Verbindung womöglich getrennt, wenn Sie iPod als Wiedergabequelle wählen, während ein anderes iPod im Dock sitzt.

WIEDERGABE VON FM-SENDERN

Auswählen des FM-Senders

Oberseite

Hinweis

Wenn Sie einen Sender manuell wählen, wird der Ton in Mono wiedergegeben.

1 Drücken Sie SOURCE, um FM als Wiedergabequelle zu wählen.

2 Drücken Sie K, um einen FM-Sender zu suchen.

Art der Sendersuche Bedienung
Oberseite	Automatische Sendersuche	Halten Sieoderggedrückt.
	Manuelle Sendersuche	Drücken Sieoderwiederholt.
Fernbedienung	Automatische Sendersuche	Halten Sie TUNINGodergedrückt.
	Manuelle Sendersuche	Drücken Sie TUNINGoderwiederholt.

Speichern von FM-Sendern (Voreinstellung)

Verwenden Sie die Voreinstellungsfunktion, um Ihre 5 bevorzugten Radiosender zu speichern.

Oberseite

1 Drücken Sie Ihren bevorzugten FM- Sender zu suchen.
2 Halten Sie PRESET gedrückt.

Bei Verwendung der Fernbedienung Halten Sie MEMORY gedrückt.

3 Drücken Sie PRESET und wählen Sie die Voreinstellungsnummer, unter der Sie den FM-Sender speichern wollen.

Bei Verwendung der Fernbedienung Drücken Sie PRESET ^/√.

4 Halten Sie PRESET gedrückt, um den voreingestellten Sender zu speichern. Dadurch wird der FM-Sender gespeichert.

Bei Verwendung der Fernbedienung Drücken Sie MEMORY.

Auswählen eines voreingestellten FM-Senders

Oberseite

1 Drücken Sie SOURCE, um FM als Wiedergabequelle zu wählen.
2 Drücken Sie PRESET wiederholt, um einen voreingestellten FM-Sender zu wählen.

Bei Verwendung der Fernbedienung Drücken Sie PRESET ∧/∨.

WIEDERGABE VON EXTERNEN QUELLEN

Oberseite

Schalten Sie das Gerät aus, bevor Sie Audiokabel anschließen. Entfernen Sie die Anschlussabdeckung, bevor Sie externe Geräte anschließen.

1 Schließen Sie das externe Audiogerät mithilfe eines im Handel erhältlichen Stereo-Klinkensteckers (3,5 mm) an AUX auf der Rückseite an.

Hinweis

Stellen Sie vor dem Anschluss die Lautstärke dieses Geräts und Ihres externen Audiogeräts auf leise.

2 Drücken Sie ⏻, um das System einzuschalten.
3 Drücken Sie SOURCE und stellen Sie AUX als Wiedergabequelle ein.
4 Starten Sie die Wiedergabe des angeschlossenen externen Audiogeräts.

VERWENDEN DER WECKFUNKTION

Das Gerät verfügt über eine Weckfunktion (IntelliAlarm), die zu einer festgelegten Zeit Musikquellen und/oder eine Reihe von Pieptönen abspielt. Die Weckfunktion verfügt über die folgenden Funktionen.

◆ 3 Wecktypen

Wählen Sie aus 3 verschiedenen Wecktypen und kombinieren Sie Musik mit Pieptönen.

SOURCE + BEEP	Die ausgewählte Audioquelle und der Piepton werden zur gleichen Zeit wiedergegeben. Dieser Modus empfiehlt sich für einen bestmöglichen Start in den Tag.3 Minuten vor der festgelegten Weckzeit:die Wiedergabe der Musikquelle beginnt leise, und mit näherrückendem Weckzeitpunkt nimmt die Lautstärke schrittweise zu.Weckzeit: ein Piepton wird zusätzlich wiedergegeben.
SOURCE	Die gewählte Audioquelle wird zur festgelegten Zeit wiedergegeben. Die Lautstärke beginnt leise und nimmt bis zur eingestellten Lautstärke schrittweise zu.
BEEP Zur festgelegten	Zeit wird nur der Piepton wiedergegeben.

◆ Verschiedene Audioquellen

iPod, Audio-CD, Daten-CD, USB-Gerät und Radio können als Quelle gewählt werden. Je nach Audioquelle können außerdem folgende Wiedergabeverfahren gewählt werden:

Quelle Wiedergabeverfahren Funktion
iPod Fortsetzen
Audio-CD	Ausgewählter Titel Der ausgewählte Titel wird wiederholt wiedergegeben.
	Fortsetzen Der Titel, den Sie zuletzt gehört haben, wird wiedergegeben.
Daten-CD/USB-Gerät	Ordner Der ausgewählte Ordner wird wiederholt wiedergegeben.
	Fortsetzen Der Titel, den Sie zuletzt gehört haben, wird wiedergegeben.
FM	Festsender Der ausgewählte voreingestellte FM-Sender wird wiedergegeben.
	Fortsetzen Der FM-Sender, den Sie zuletzt gehört haben, wird wiedergegeben.

* Nähere Informationen zum Erstellen einer Wiedergabeliste finden Sie in den Anleitungen für Ihren iPod oder für iTunes.

♦ Schlummerfunktion

Mithilfe der Schlummerfunktion wird der Weckton nach 5 Minuten erneut wiedergeben.

Einstellen der Weckzeit und des Weckertyps

Oberseite

Hinweis

Die Einstellung der Weckfunktion wird komplett gelöscht, wenn das System vor der vollständigen Beendigung der Einstellung ausgeschaltet wird.

1 Halten Sie ALARM gedrückt.

Die Weckanzeige (1) und die eingestellte Weckzeit blinken.

2 Drücken Sie <

Bei Verwendung der Fernbedienung

Drücken Sie

3 Wählen Sie den Weckertyp mithilfe des ALARM TYPE-Schalters auf der Rückseite.

Einzelheiten zu den Weckertypen finden Sie auf S. 14.

4 (wenn ein anderer Weckertyp als BEEP gewählt ist) Drücken Sie SOURCE und wählen Sie die Musikquelle.

Es kann eine andere Quelle als AUX und Bluetooth ausgewählt werden.

Bei Verwendung der Fernbedienung

Drücken Sie Wiedergabequellentaste um wählen Sie die Musikquelle.

Hinweise

• Wenn Sie iPod/CD/USB gewählt haben, schließen Sie die Audioquelle an das Gerät an bzw. legen sie ein (iPod, Audio-/Daten-CD, USB-Gerät).
• Wenn die Audioquelle zum eingestellten Weckzeitpunkt nicht wiedergegeben werden kann (weil z.iPodB. kein iPod angeschlossen ist), wird der Piepton wiedergegeben.

5 (wenn ein anderer Weckertyp als BEEP gewählt ist) Legen Sie den wiederzugebenden Titel, Ordner oder FM-Sender fest.

Wenn iPod als Quelle festgelegt ist:

Keine Einstellungen erforderlich.

Wenn CD/USB/FM als Quelle festgelegt ist:

Drücken Sie PRESET, um den wiederzugebenden Titel (Audio-CD), Ordner (Daten-CD/USB-Geräts) oder FM-Sender auszuwählen.

Bei Verwendung der Fernbedienung

Drücken Sie PRESET ^/√.

[Non-Text]

• Wenn iPod als Quelle festgelegt ist, gibt das Gerät die Wiedergabeliste „ALARM Yamaha DTA“ zum festgelegten Weckzeitpunkt wieder. Wenn die Wiedergabeliste auf Ihrem iPod nicht gefunden werden kann, setzt das Gerät die Wiedergabe mit dem Titel fort, den Sie zuletzt gehört haben (Fortsetzen).
• Wenn CD/USB/FM als Quelle ausgewählt ist, und „0“ als Titel-/Ordnernummer eingestellt ist, setzt das Gerät die Wiedergabe mit dem Titel/FM-Sender fort, den Sie zuletzt gehört haben (Fortsetzen).

6 Drücken Sie VOLUME -/+, um die Wecklautstärke einzustellen.

7 Drücken Sie ALARM, um die Einstellung der Weckfunktion zu beenden.

Der Wecker ist jetzt gestellt, und die Weckanzeige (1)●1) leuchtet.

Ein-/Ausschalten des Weckers

Oberseite

1 Drücken Sie ALARM.

Bei aktiviertem Wecker leuchtet die Weckanzeige (1) und die Weckzeit wird für eine gewisse Zeit angezeigt. Wenn Sie ALARM erneut drücken, werden die Alarmanzeige (1) und der Wecker ausgeschaltet.

Die Weckfunktion-Einstellungen bleibt auch dann gespeichert, wenn Sie die Weckfunktion ausschalten. Wenn die Weckfunktion durch Drücken der ALARM-Taste erneut eingeschaltet wird, ertönt der Wecker mit den vorher festgelegten Weckeinstellungen.

Bedienungsvorgänge während der Wiedergabe des Wecktons

Der Weckton wird zur eingestellten Zeit wiedergegeben. Während der Wiedergabe sind folgende Bedienungsvorgänge verfügbar.

Oberseite

1 (wenn Sie den Wecker kurzzeitig ausschalten wollen) Drücken Sie SNOOZE/SLEEP.

SNOOZE schaltet den Weckton aus und setzt ihn nach 5 Minuten fort.

• Wenn SOURCE + BEEP eingestellt ist, drücken Sie SNOOZE/SLEEP einmal, um den Piepton auszuschalten. Drücken Sie SNOOZE/SLEEP zweimal, um die Wiedergabe der Quelle zu beenden. 5 Minuten nach Beendigung der Wiedergabe der Audioquelle, beginnt deren leise Wiedergabe erneut und der Piepton wird fortgesetzt.
  • Die Weckanzeige blinkt, wenn die Schlummerfunktion aktiviert ist.

2 (wenn Sie den Wecker ausschalten wollen) Drücken Sie ALARM oder 🔊

Sofern Sie den Wecker nicht abstellen, verstummt dieser automatisch nach 60 Minuten.

VERWENDUNG DES SLEEP-TIMERS

Sie können die Zeit einstellen, zu der sich das Gerät automatisch ausschaltet.

Oberseite

1 Drücken Sie SNOOZE/SLEEP mehrmals, um die Ausschaltzeit des Geräts einzustellen.

Der Sleep-Timer kann auf 30, 60, 90 und 120 Minuten eingestellt werden. Nachdem die Zeit eingestellt wurde, wird die Sleep-Anzeige (7 auf dem Bedienfelldisplay angezeigt.

Wenn Sie bei aktiviertem Einschlaf-Timer erneut SNOOZE/SLEEP drücken, wird die Einstellung des Einschlaf-Timers aufgehoben.

TONREGELUNG

Fernbedienung

1 Drücken Sie während der Wiedergabe die EQ-Tasten LOW/MID/HIGH auf der Fernbedienung.

Wählen Sie den Frequenzbereich (LOW, MID, HIGH), den Sie anpassen möchten.

2 Drücken Sie ◀◀/▶▶, um den Frequenzbereich anzupassen.

Jeder Frequenzbereich kann von -5 bis +5 angepasst werden.

3 Drücken Sie ENTER, um die Einstellung abzuschließen.

Sie können außerdem die EQ-Taste aus Schritt 1 drücken, um die Einstellung abzuschließen.

Um den Ton in einem anderen Frequenzband zu ändern, kehren Sie zu Schritt 1 zurück und drücken Sie die EQ-Taste.

EINSTELLEN DER HELLIGKEIT DES BEDIENFELDDISPLAYS

Rückseite

1 Stellen Sie die Helligkeit mithilfe des DIMMER-Schalters auf der Rückseite ein.

AUTO: passt die Helligkeit des Displays automatisch an die Umgebungshelligkeit an.

1: heller.

2: dunkler.

Hinweis

Mit der AUTO-Einstellung wird die Helligkeit des Bedienfelldisplays mithilfe des Helligkeitssensors (S. 3) automatisch eingestellt. Stellen Sie sicher, dass der Sensor nicht bedeckt ist.

FEHLERBEHEBUNG

Wenn ein Problem mit diesem Gerät auftritt, prüfen Sie als erstes die folgende Liste. Falls Sie die Störung nicht mithilfe der folgenden Abhilfemaßnahmen beheben können, oder die Störung nachfolgend nicht aufgelistet ist, schalten Sie dieses Gerät aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren nächsten autorisierten Yamaha-Fachhändler oder Yamaha-Kundendienst.

Allgemeines

Problem Mögliche Ursache	Lösung
Das Gerät lässt sich nicht einschalten.	Möglicherweise ist das Netzkabel nicht ordnungsgemäß angeschlossen.	Schließen Sie das Netzkabel ordnungsgemäß an, indem Sie die Kabelenden fest in die Steckdose bzw. in die entsprechende Kabelbuchse am Gerät einstecken.
Die Lautsprecher bleiben stumm.	Möglicherweise ist die Lautstärke auf den Minimalpegel eingestellt.	Korrigieren Sie den Lautstärkepegel.
	Möglicherweise ist eine falsche Eingangsquelle gewählt.	Wählen Sie die korrekte Eingangsquelle.
Plötzliche Stummschaltung.	Der Sleep-Timer (☎ S. 17) ist möglicherweise aktiviert.	Schalten Sie das System ein geben Sie die Quelle erneut wieder.
Der Ton überschlägt sich/ist verzerrt oder es gibt ein ungewöhnliches Geräusch.	Die Lautstärke der Eingangsquelle ist zu hoch oder die Lautstärke dieses Geräts ist zu hoch eingestellt (insbesondere Bass).	Optimieren Sie die Lautstärke mit VOLUME oder passen Sie den Bass mit der EQ-Taste (☎ S. 17) an.
Das Gerät funktioniert nicht ordnungsgemäß.	Das Gerät erhielt möglicherweise einen starken elektrischen Schlag, beispielsweise durch Gewitter oder starke statische Aufladung, oder die Stromversorgung wurde unterbrochen.	Schalten Sie das System aus und ziehen Sie das Netzkabel. Warten Sie ca. 30 Sekunden, schließen Sie das Netzkabel wieder an und schalten Sie das System ein.
Das System schaltet sich nach dem Einschalten sofort wieder aus.
Ein Digital- oder Hochfrequenzgerät erzeugt Störrauschen.	Dieses Gerät ist möglicherweise zu nahe an einem Digital- oder Hochfrequenzgerät aufgestellt.	Stellen Sie das System in größerer Entfernung zu derartigen Geräten auf.
Die Uhreinstellung wurde gelöscht.	Die Stromversorgung des Geräts war länger als eine Woche unterbrochen.	Stecken Sie den Netzstecker fest in die Netzsteckdose und stellen Sie die Uhrzeit erneut ein (☎ S. 5).
Der iPod wird zur Weckzeit nicht wiedergegeben, obwohl SOURCE auf iPod gestellt ist.	Der iPod ist nicht fest in das iPod-Dock eingesetzt.	Entfernen Sie den iPod vom Gerät und setzen Sie ihn erneut in das iPod-Dock ein (☎ S. 2).
	ALARM TYPE-Schalter steht auf BEEP.	Stellen Sie den ALARM TYPE-Schalter auf SOURCE + BEEP oder auf SOURCE (☎ S. 15).
Die Uhr blinkt und das Gerät kann nicht bedient werden.	Der CLOCK-Schalter auf der Rückseite ist auf SET gestellt, und das Gerät befindet sich im Uhreinstellungsmodus.	Stellen Sie den CLOCK-Schalter auf CLOCK1 oder CLOCK2 (☎ S. 5).

iPod

Problem Mögliche Ursache Lösung
Kein Sound.	Der iPod ist nicht fest in das iPod-Dock eingesetzt.	Entfernen Sie den iPod vom Gerät und setzen Sie ihn erneut in das iPod-Dock ein (€ S. 2).
	Die Software-Version des iPod wurde nicht aktualisiert.	Laden Sie sich die aktuellste iTunes-Version von der Apple-Webseite runter, und aktualisieren Sie die iPod-Software auf die aktuellste Version.
Der iPod lädt sich nicht auf.	Der iPod ist nicht fest in das iPod-Dock eingesetzt.	Entfernen Sie den iPod vom Gerät und setzen Sie ihn erneut in das iPod-Dock ein (€ S. 2).
	Das System ist auf den Energiesparmodus eingestellt (€ S. 2).	Drücken Sie um den Energiesparmodus aufzuheben.
Die iPod-Anzeige blinkt zweimal (3 Wiederholungen) nach dem Anschließen des iPod.	Der verwendete iPod wird nicht vom Gerät unterstützt.	Verwenden Sie einen unterstützten iPod (€ S. 22).

CD-Wiedergabe

Problem Mögliche Ursache	Lösung
Die Disc kann nicht eingelegt werden.	Das System ist auf den Energiesparmodus eingestellt.	Drücken Sie ohm den Energiesparmodus aufzuheben ( es S. 2).
Einige Tasten funktionieren nicht.	Die in das Gerät eingesetzte Disc ist möglicherweise nicht kompatibel.	Verwenden Sie eine vom Gerät unterstützte Disc ( es S. 21).
Die Wiedergabe beginnt nicht unmittelbar nach dem Drücken von / .	Die Disc ist möglicherweise verschmutzt. Wischen Sie die Disc sauber.
	Die in das Gerät eingesetzte Disc ist möglicherweise nicht kompatibel.	Verwenden Sie eine vom Gerät unterstützte Disc ( es S. 21).
	Wenn das Gerät von einem kalten an einen warmen Ort gebracht wurde, hat sich möglicherweise Kondensation auf der Disc-Leselinse gebildet.	Warten Sie eine oder zwei Stunden, bis sich das Gerät an die Raumtemperatur angepasst hat, und versuchen Sie es erneut.
Die CD-Anzeige blinkt zweimal (3 Wiederholungen) nach der Ausgabe der CD.	Die in das Gerät eingesetzte Disc ist möglicherweise nicht kompatibel.	Verwenden Sie eine vom Gerät unterstützte Disc ( es S. 21).
	Die Disc ist möglicherweise verschmutzt. Wischen Sie die Disc sauber.
	Die Disc enthält keine abspielbaren Dateien. Verwenden Sie eine Disc, die abspielbare Dateien enthält ( es S. 21, 22).
	Die Disc wurde verkehrt herum eingesetzt.	Setzen Sie die Disc mit der beschrifteten Seite nach vorne ein.
Im Bedienfelddisplay wird „Err“ angezeigt, nachdem eine Disc eingesetzt wurde.	Beim Gerät ist ein Fehler aufgetreten.	Werfen Sie die Disc mit us.

USB-Gerät-Wiedergabe

Problem Mögliche Ursache Lösung
Die MP3-/WMA-Datei auf dem USB-Gerät wird nicht wiedergegeben.	Das USB-Gerät wird nicht erkannt. Schalten Sie das	System aus, und schließen Sie das USB-Gerät erneut an das Gerät an.
		Schließen Sie ein Netzteil an, wenn das Gerät darüber verfügt.
		Wenn die oben aufgeführten Lösungen das Problem nicht beheben, kann das USB-Gerät nicht mit dem Gerät wiedergegeben werden.
Die USB-Anzeige blinkt zweimal (3 Wiederholungen), nachdem das USB-Gerät angeschlossen wurde.	Ein inkompatibles USB-Gerät wurde an das Gerät angeschlossen.	Schalten Sie das System aus und schließen Sie das USB-Gerät erneut an das Gerät an. Wenn das Problem dadurch nicht behoben wird, kann das USB-Gerät nicht mit dem Gerät wiedergegeben werden.
	Das USB-Gerät enthält keine abspielbaren Dateien.	Verwenden Sie ein USB-Gerät, das abspielbare Dateien enthält (für S. 21, 22).
Im Bedienfelddisplay wird „Err“ angezeigt, nachdem ein USB-Gerät angeschlossen wurde.	Ein inkompatibles USB-Gerät wurde an das Gerät angeschlossen.	Schalten Sie das System aus und schließen Sie das USB-Gerät erneut an das Gerät an. Wenn das Problem dadurch nicht behoben wird, kann das USB-Gerät nicht mit dem Gerät wiedergegeben werden.
	Ein Überstrom wurde erkannt.

Bluetooth

Problem Mögliche Ursache Lösung
Dieses Gerät kann nicht mit einem anderen Gerät gekoppelt werden.	Das andere Gerät unterstützt A2DP nicht. Koppeln Sie ein Gerät, das A2DP unterstützt.
	Ein Bluetooth-Adapter o.Ä., den Sie mit diesem Gerät koppeln möchten, benutzt ein anderes Passwort als „0000“.	Benutzen Sie einen Bluetooth-Adapter o.Ä., dessen Passwort “0000” ist.
	Dieses Gerät und das andere Gerät sind zu weit auseinander.	Bringen Sie das andere Gerät näher an dieses Gerät.
	Es befindet sich ein Gerät (Mikrowellenherd, Drahtlosgerät usw.) in der Nähe, das Signale im 2,4-GHz-Bereich ausgibt.	Stellen Sie dieses Gerät weiter entfernt von dem Gerät, das Radiofrequenzsignale ausgibt.
Kann keine Bluetooth-Verbindung erstellen.	Dieses Gerät befindet sich nicht auf der Liste der Bluetooth-Verbindungen des anderen Geräts.	Führen Sie die Kopplung erneut aus (S. 10).
Kein Ton oder Tonunterbrechung während der Wiedergabe.	Die Bluetooth-Verbindung zwischen diesem und dem anderen gerät ist getrennt.	Nehmen Sie die Bluetooth-Verbindung erneut vor (S. 11).
	Dieses Gerät und das andere Gerät sind zu weit auseinander.	Bringen Sie das andere Gerät näher an dieses Gerät.
	Es befindet sich ein Gerät (Mikrowellenherd, Drahtlosgerät usw.) in der Nähe, das Signale im 2,4-GHz-Bereich ausgibt.	Stellen Sie dieses Gerät weiter entfernt von dem Gerät, das Radiofrequenzsignale aus gibt.
	Die Bluetooth-Funktion des anderen Geräts ist ausgeschaltet.	Die Bluetooth-Funktion des anderen Geräts einschalten.
	Das andere Gerät ist nicht darauf eingestellt, Bluetooth-Audiosignale an dieses Gerät zu senden.	Vergewissern Sie sich, dass die Bluetooth-Funktion des anderen Geräts sachgemäß eingestellt ist.
	Die Kopplungseinstellungen des anderen Geräts sind nicht auf dieses Gerät abgestimmt.	Stimmen Sie die Kopplungseinstellungen des anderen Geräts auf dieses Gerät ab.
	Die Lautstärke des anderen Geräts ist minimal eingestellt.	Heben Sie den Lautstärkepegel an.

FM-Radio-Empfang

Problem Mögliche Ursache Lösung
Zu starkes Rauschen.	Die Antenne ist möglicherweise nicht korrekt angeschlossen.	Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist (S. 3), oder verwenden Sie eine im Handel erhältliche Außenantenne.
Zu starkes Rauschen während Stereo-Sendungen.	Der von Ihnen gewählte Rundfunksender ist u.U. zu weit entfernt oder der Empfang der Rundfunkwellen ist in Ihrem Gebiet schwach.	Versuchen Sie die manuelle Abstimmung, um die Signalqualität zu verbessern (S. 12), oder verwenden Sie eine im Handel erhältliche Außenantenne.
Der Empfang ist selbst mit Außenantenne zu schwach. (Der Klang ist verzerrt.)	Möglicherweise sind Mehrwegreflexionen oder andere Radio-Interferenzen aufgetreten.	Ändern Sie die Höhe, die Ausrichtung oder den Standort der Antenne.

Fernbedienung

Problem Mögliche Ursache Lösung
Die Fernbedienung funktioniert nicht ordnungsgemäß.	Die Fernbedienung wird möglicherweise außerhalb Ihrer Reichweite betätigt.	Einzelheiten zur Reichweite der Fernbedienung finden Sie im Abschnitt „Verwendung der Fernbedienung“ (P. 1).
	Der Empfänger für das Fernbedienungssignal am Gerät (as S. 3) ist möglicherweise direkter Sonneneinstrahlung oder Belichtung (Leuchtstofflampen) ausgesetzt.	Ändern Sie die Beleuchtung oder die Ausrichtung des Geräts.
	Möglicherweise ist die Batterie entladen. Erneuern Sie die Batterien.
	Zwischen dem Empfänger für das Fernbedienungssignal am Gerät und der Fernbedienung befindet sich ein Hindernis.	Hindernisse entfernen.

HINWEISE ZU DISCS UND USB-GERÄTEN

Informationen zu CDs

Das Gerät wurde zur Verwendung mit Audio-CDs, CD-R* und CD-RW* mit den folgenden Logos entwickelt.

* CD-R/RW mit ISO 9660-Format

#

Dieses Gerät kann Discs wiedergeben, auf denen eines der oben abgebildeten Logos aufgedruckt ist. Die Disc-Logos sind auf der Disc und der Disc-Hülle aufgedruckt.

Hinweise

• Legen Sie niemals einen anderen Disc-Typ in dieses Gerät ein. Andernfalls kann dieses Gerät beschädigt werden.
• CD-R/RW können nicht wiedergegeben werden, wenn sie nicht vorher finalisiert wurden.
• Manche Discs können je nach Disc-Eigenschaften oder Aufnahmebedingungen nicht wiedergegeben werden.
• Verwenden Sie niemals Discs mit einer anderen als der Standardform, z. B. herzförmige Discs.
• Verwenden Sie niemals Discs mit vielen Kratzern auf der Oberfläche.
• Legen Sie keine gebrochenen, verbogenen oder geklebten Discs ein.
  • Verwenden Sie keine 8-cm-Discs.

Handhabung einer Disc

• Berühren Sie nicht die Oberfläche der Disc. Halten Sie die Disc an ihrem Rand (und der Mittelbohrung).
• Schreiben Sie niemals mit einem Bleistift oder einem spitzen Schreibgerät auf die Disc.
• Bekleben Sie die Disc keinesfalls mit Klebeband, Aufkleber, Klebstoff usw.
• Verwenden Sie keine Schutzabdeckung zur Vermeidung von Kratzern.
• Führen Sie nicht mehrere Discs gleichzeitig in den Disc-Schacht ein. Dies kann sowohl dieses Gerät als auch die Discs beschädigen.
• Führen Sie keinesfalls Fremdkörper in den Disc-Schacht ein.
• Setzen Sie Discs niemals direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit oder starker Staubentwicklung aus.

- Wischen Sie verschmutzte Discs mit einem sauberen, trockenen Tuch von der Mitte ausgehend zum Rand hin ab. Verwenden Sie niemals Schallplattenreiniger oder Farbverdünner.

- Um Störungen zu vermeiden, sollten Sie keine im Fachhandel erhältlichen Objektivreinigungsmittel verwenden.

Vorsicht

Line drawing of hands holding a cloth over a circular object with an arrow indicating direction (no text or symbols)

Informationen zu USB-Geräten

Dieses Gerät unterstützt USB-Massenspeichergeräte (z. B. Flash-Speicher oder tragbare Audiogeräte), die das Format FAT16 oder FAT32 verwenden.

Hinweise

• Manche Geräte arbeiten möglicherweise selbst dann nicht korrekt, wenn sie die Anforderungen erfüllen.
• Schließen Sie keinesfalls andere Geräte als USB-Massenspeichergeräte (wie USB-Ladestationen oder USB-Hubs), PCs, Kartenleser, externe Festplatten usw. an.
• Yamaha übernimmt keinerlei Haftung für auftretende Schäden oder Datenverlust von USB-Geräten, die an dieses Gerät angeschlossen sind.
  • Die Abspielbarkeit und Stromversorgung aller Arten von USB-Geräten können nicht garantiert werden.
• Verschlüsselte USB-Geräte werden nicht unterstützt.

Hinweise zu MP3- oder WMA-Dateien

Hinweise

• Das Gerät kann folgende Dateien abspielen.

Datei Bitrate	(kbps)	Abtast-frequenz (kHz)
MP3 8 - 320**	16 - 48
WMA 16 - 320**	22,05 - 48

** Sowohl konstante als auch variable Bitraten werden unterstützt.

• Die maximale Anzahl der Dateien/Ordner, die vom Gerät abgespielt werden können, ist wie folgt:

	Daten-CD USB
Maximale Gesamtanzahl Dateien 5	12 9999
Maximale Ordneranzahl	255 128
Maximale Anzahl von Dateien pro Ordner	511 255

- Urheberrechtlich geschützte Dateien können nicht wiedergegeben werden.

TECHNISCHE DATEN

◆ PLAYER-BEREICH

iPod (Digitalanschluss) [Stand vom Juli 2012]

• Kompatible iPod-Modellen .......iPod touch (1., 2., 3. und 4. Generation) iPod classic iPod nano (2., 3., 4., 5. und 6. Generation)
• Kompatible iPhone-Modellen ...... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone Es kann sein, dass ein iPod vom Gerät nicht erkannt wird, oder dass einige Funktionen nicht mit dem Modell oder der Version eines iPod kompatibel sind.

CD

• Medien ....CD, CD-R/RW
- Audioformat ...... Audio-CD, MP3, WMA

Laser

• Typ Halbleiterlaser GaAs/GaAlAs
• Wellenlänge 790 nm
• Ausgangsleistung.... 7 mW

USB

• Audioformat ....MP3, WMA
  AUX
• Eingang 3,5-mm-STEREO-Miniklinke

Bluetooth-BEREICH

• Bluetooth-Version ....Ver. 2.1+EDR
• Unterstützte Protokolle....A2DP, AVRCP
• Unterstützte Codecs.... SBC, AAC
• Drahtlosleistung......Bluetooth Klasse 2
• Maximaler Übertragungsweg....10 m (ohne Hindernisse)

TUNER

- Empfangsbereich FM 87,50 bis 108,00 MHz

◆ ALLGEMEINES

• Stromversorgung 230 V Wechselstrom, 50 Hz
- Stromverbrauch 20 W
- Verbrauch bei ausgeschaltetem System 1,5 W
- Verbrauch im Energiesparmodus .... 0,5 W oder weniger
- Abmessungen

Technische Daten können ohne Ankündigung geändert werden.

VORSICHT MIT DEM LASER

Dieses Gerät enthält einen Laser. Um unnötige Augenverletzungen zu vermeiden, sollten Sie alle Wartungs- und Reparaturarbeiten einem qualifizierten Wartungstechniker überlassen.

GEFAHR

Sichtbare Laserstrahlen bei geöffneter Abdeckung. Achten Sie darauf, nicht direkt in den Laserstrahl zu blicken. Wenn dieses Gerät an die Steckdose angeschlossen ist, schauen Sie nicht durch den CD-Schacht oder andere Öffnungen in das Innere des Geräts.

Die Laser-Komponente in diesem Produkt kann eine Strahlung abgeben, die den Grenzwert der Klasse 1 übersteigt.

iPod, iPhone

„Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Zubehör speziell konstruiert ist, sodass es entsprechend mit einem iPod oder iPhone verbunden werden kann, und vom Entwickler zertifiziert wurde, um die Standards von Apple zu erfüllen.

Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Einhaltung der Sicherheitsstandards und-vorschriften. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit dem iPod oder iPhone die drahtlose Übertragungsleistung beeinträchtigen kann.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch und iTunes sind Markenzeichen der Apple Inc., eingetragen in den USA und anderen Ländern.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC, bringen Sie bitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten. Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.

Bluetooth

• Bluetooth ist eine Technik für die drahtlose Kommunikation zwischen Geräten in einem Abstand von 10 m zueinander, welche das 2,4-GHz-Frequenzband verwendet, für das keine Lizenz erforderlich ist.
• Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG und wird von Yamaha im Rahmen einer Lizenzvereinbarung verwendet.

Umgang mit Bluetooth-Kommunikation

• Das 2,4-GHz-Frequenzband wird von zahlreichen Bluetooth-kompatiblen Geräten eingesetzt. Zwar setzen Bluetooth-kompatible Geräte eine Technik ein, welche den Störeinfluss anderer Geräte, die dasselbe Frequenzband verwenden, begrenzt, allerdings kann die Geschwindigkeit oder Reichweite der Kommunikation beeinträchtigt und in manchen Fällen die Kommunikation unterbrochen werden.
• Die Geschwindigkeit und Reichweite der Kommunikation hängt vom Abstand zwischen den kommunizierenden Geräten, der Anwesenheit von Hindernissen, den Funkwellenbedingungen und der Art von Geräten ab.
• Yamaha kann nicht gewähren, dass alle Bluetooth-kompatiblen Geräte eine drahtlose Verbindung mit diesem Gerät erstellen können.

Falls Bild-oder Tonstörungen in Ihrem Fernseher auftreten, stellen Sie dieses Gerät weiter vom Fernsehgerät entfernt auf.

Personen mit Herzschrittmacher- oder Defibrillator-Implantat müssen mindestens 22 cm von diesem Gerät entfernt bleiben.

Funkwellen können elektronische medizinische Geräte stören. Benutzen Sie dieses Gerät nicht in der Nähe von medizinischen Geräten oder Einrichtungen.

Sie dürfen die Software in diesem Gerät weder ganz noch teilweise zurückentwickeln, dekompilieren, modifizieren, übersetzen oder zerlegen. Im Falle von gewerblichen Nutzern müssen sowohl das Personal als auch die Geschäftspartner der Firma die in dieser Klausel vertraglich vereinbarten Verbote beachten. Sollten die Vereinbarungen in dieser Klausel und diesem Vertrag nicht beachtet werden können, muss der Nutzer den Einsatz der Software umgehend einstellen.

Hiermit erklärt die Yamaha Music Europe GmbH, dass dieses Gerät den wesentlichen Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/EC entspricht.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany Tel: [phone]

CE

OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK.

1 Läs noga denna bruksanvisning för att kunna ha största möjliga nöje av enheten. Förvara bruksanvisningen nära till hands för framtida referens.

2 Installera anläggningen på en väl ventilerad plats där det är svalt, torrt, rent och se till att den inte utsätts för direkt solljus, värmekällor, vibrationer, damm, fukt och kyla. Lämna följande mellanrum för ventilation.

Ovansida: 15 cm

Baksida: 2,5 cm

Sidor: 10 cm

3 Placera enheten på behörigt avständ från andra elapparater, motorer, transformatorer och annat som kan orsaka störningar.

4 Utsätt inte enheten för hastiga temperaturväxlingar och placera den inte på ett ställe där luftfuktigheten är hög (t.ex. nära en luftfuktare) då fuktbildning i enheten skapar risk för brand, elstötar, skador på enheten eller personskador.

5 Placera inte enheten på ett ställe där främmande föremål kan tränga in i den eller där den kan utsättas för droppar eller vattenstänk. Placera aldrig det följande ovanpå enheten:

- Övriga apparater då sådana kan orsaka skador och/eller missfärgning av enhetens hölje.

– Brännbara föremål (t.ex. stearinljus) då sådana skapar risk för brand, skador på enheten och/eller personskador.

– Vätskebehållare som kan falla och spilla vätska över enheten, vilket skapar risk för elstötar och/eller skador på enheten.

6 Täck aldrig över enheten med en tidning, duk, gardin el.dyl. då detta skapar risk för överhettning. En alltför hög temperatur inuti enheten kan leda till brand, skador på enheten och/eller personskador.

7 Anslut inte enheten till ett vägguttag förrän samtliga övriga anslutningar slutförts.

8 Använd aldrig enheten vänd upp och ned. Detta kan leda till överhettning som orsakar skador.

9 Hantera inte tangenter, reglage och kablar onödigt hårdhänt.

10 Fatta tag i själva kontakten när nätkabeln kopplas bort från vägguttaget; dra aldrig i kabeln.

11 Använd aldrig några kemiska lösningar för rengöring då dessa kan skada ytbehandlingen. Använd en ren, torr trasa.

12 Använd endast den spänning som står angiven på enheten. Anslutning till en strömkälla med högre spänning än den angivna kan orsaka brand, skador på enheten och/eller personskador. Yamaha åtar sig inget ansvar för skador beroende på att enheten används med en spänning utöver den angivna.

13 Koppla bort nätkabeln från vägguttaget för att undvika skador p.g.a. blixtnedslag om ett åskväder uppstår.

14 Försöka aldrig att utföra egna reparationer. Kontakta en kvalificerad tekniker från Yamaha om servicebehov föreligger. Du får inte under några omständigheter ta av höljet.

15 Koppla bort nätkabeln från vägguttaget om enheten inte ska användas under en längre tid (t.ex. under semestern).

16 Läs avsnittet "FELSÖKNING" om vanligt förekommande driftsproblem innan du förutsätter att enheten är söndrig.

17 Innan enheten flyttas ska du trycka på för att ställa den i avstängt läge och sedan koppla bort nätkabeln från vägguttaget.

18 Kondensation (imma) uppstår, om den omgivande temperaturen plötsligt ändras. Koppla i så fall loss nätkabeln från nätuttaget och låt apparaten vila.

19 Vid långvarig användning kan det hända att apparaten blir väldigt varm. Stäng av systemet och låt enheten svalna en stund.

20 Installera receivern nära ett nätuttag och där stickkontakten lätt kan kommas åt.

21 Utsätt inte batterierna för kraftig värme från exempelvis solljus, eld eller liknande.

- Förvara batterierna utom räckhåll för barn. Batterier kan vara farliga för barn som stoppar dem i munnen.

- Om batterierna blir gamla minskar fjärrkontrollens räckvidd betydligt. Om detta inträffar byter du till två nya batterier så snart som möjligt.

- Använd inte gamla batterier tillsammans med nya.

- Använd inte olika typer av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Läs förpackningen noggrant eftersom dessa typer av olika batterier kan ha samma form och färg.

- Förbrukade batterier kan läcka. Om batterierna har läckt, måste du kasta bort dem omedelbart. Undvik att komma i kontakt med det läckta materialet eller låta det komma i kontakt med kläder och liknande. Rengör batteriutrymmet noga innan du sätter i nya batterier.

- Om du planerar att inte använda systemet under en längre tid bör du ta ut batterierna ur enheten. Annars finns risk att batterierna slits ut, vilket kan resultera i läckage som skadar enheten.

- Kasta inte bort batterier med det vanliga hushållsavfallet. Kasta bort dem enligt gällande lokala förordningar.

Den här enheten är inte bortkopplad från nätströmmen så länge den är inkopplad i vägguttaget, även om själva enheten är avstängd med Enheten är konstruerad för att förbruka en mycket liten mängd ström i detta tillstånd.

WARNING

UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT DÅ DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR.

OBSERVERA

Felaktigt byte av batterier medför risk för explosion. Byt endast ut batterierna mot batterier av samma eller motsvarande typ.

Om den här enheten placeras för nära en teveapparat med CRT-skärm (bildrör) inns det en risk för färgstörningar i bilden. Om detta inträffar ska du flytta enheten längre bort från TV:n.

INNEHÅLL

DELARNAS NAMN OCH FUNKTIONER ......2

JUSTERA KLOCKAN....5

LYSSNA PÅ iPod ....6

LYSSNA PÅ CD OCH USB-ENHET....7

LYSSNA PÅ MUSIK VIA DIN Bluetooth-ENHET ......10

LYSSNA PÅ RADIO 12

LYSSNA PÅ EXTERNA KÄLLOR....13

ANVÄNDA ALARMFUNKTIONEN 14

ANVÄNDA INSOMNINGSTIMERN....17

TONKONTROLL....17

JUSTERA LJUSSTYRKAN FÖR FRONTPANELENS

TECKENFÖNSTER....17

FELSÖKNING....18

ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER......21

SPECIFICATIONER....22

Funktioner

• Spela upp musik på externa enheter såsom iPod/iPhone modeller, ljud/data-CD och USB-enheter och lyssna på FM-radio.
• Genom Bluetooth tekniken kan du njuta av klart ljud utan trädbundna anslutningar.
• Använder din favoritmusik eller signal som alarm. Musiken du väljer spelas upp på valfri volym vid angiven alarmtid så att du får bästa möjliga start på dagen (IntelliAlarm-funktionen) (s. 14).
• Gör det enkelt att spara och spela upp till fem av dina favoritradiokanaler.
• Trebands equalizer (bas, medium, diskant) som kan ställas in så att musiken låter exakt som du vill.
• Två sorters klockor (med timvisare) som matchar enhetens design.

◆ Om bruksanvisningen

• Med frasen "iPod" avses genomgående även "iPhone".
• Om både enhetens och fjärrkontrollens knappsats kan användas för att styra en funktion används enhetens knappsats i beskrivningen.
• Anmärkning indikerar försiktighetsåtgårder för användning av enheten och de begränsningar den har.
• indikerar extra förklaringar för bättre utnyttjande.

Medföljande tillbehör

Strömkabel

Fjärrkontroll

Batterier x 2 (AA, LR6, UM-3)

Dockskydd

FM-antenn

USB-kåpa

Anmarkning

Förvara USB-kåpan utom räckhåll för barn, så att de inte sväljer den av misstag.

Bruksanvisning (denna manual)

Monteringsanvisning

Konsol

Stång Sockel

Stöd

Kabelklämma

Skruvsats

Anmarkning

Används för att montera stativet. Läs den separata Monteringsanvisningen för information om hur du monterar stativet.

Använda fjärrkontrollen

Sätt i batterierna i fjärrkontrollen i rätt riktning (+ och -).

Rikta fjärrkontrollen mot signalmottagaren (på frontpanelen) och använd inom den radie som visas nedan.

DELARNAS NAMN OCH FUNKTIONER

Toppanel

① (Ström)

Tryck för att slå på/stänga av systemet. Klockslaget visas på frontpanelen även när systemet är avstängt.

图

- Tryck och håll ner på enhetens ovensida i mer än 3 sekunder för att slå över systemet i strömsparläge. I strömsparläget visas ingen information på frontpanelen. Detta kan sänka strömförbrukningen. För att avbryta strömsparläget trycker du på ågen.

- Alarmfunktionen är fortfarande tillgänglig när systemet är avstängt eller i strömsparläge.

②iPod-docka

Anslut en iPod.

③USB-port

Anslut en USB-enhet (s. 9).

④VOLUME - /+

Justera volymen.

⑤SOURCE

Ändra källa för uppspelning.

⑥ALARM

Slår på/stänger av alarmet samt tillåter justering av diverse alarminställningar (s. 15, 16).

⑦SNOOZE/SLEEP

Ställer in insomningstimern eller slår över alarmet i snoozeläge (s. 16, 17).

⑧PRESET

Spara/spela upp radiokanaler eller byt uppspelningsmapp (när du spelar musik från data-CD eller USB-enhet).

⑨K<< >>

Hoppa över spår/fil eller ställ in radion.

Om du håller inne knappen när ett spår/en fil spelas upp spolar du fram/tillbaka spåret/filen.

⑩/

Spela/pausa spåret som spelas upp.

⑪

Mata ut CD-skivan.

⑫Skivöppning

Sätt i en CD.

◆ Ansluta en iPod till iPod-dockan

#

• Din iPod kommer automatiskt att laddas när den är ansluten till dockan. iPoden kommer inte att laddas om enheten är i strömsparläge.
• Använd en dockadapter som är kompatibel med din iPod. Om du inte använder en adapter eller om adaptern inte är kompatibel kan detta resultera i en lös eller dålig anslutning som kan skada kontakten. För mer information om dockadaptrar, se Apples officiella webbplats.
• Om en iPod i skyddshölje ansluts med våld kan kontakten skadas. Avlägsna skyddsfodralet innan du ansluter.
• När iPod-anslutningen inte används bör du sätta på iPod-dockskyddet för att skydda kontakten.

Frontpanelens teckenfönster

①Indikator för blandad/upprepad/uppspelning Visar uppspelningsläge (s. 6, 9).
②Signalmottagare för fjärrkontroll
③Klockindikator Visar timvisare för klockan (s. 5).
④Källindikator Visar vald källa.
⑤Bluetooth indikator Slår på om denna enhet ansluter via Bluetooth (s. 10, 11).
⑥Insomningsindikator Lyser om insomningstimern har ställts in (s. 17).
⑦Alarmindikator Lyser om alarmet har ställts in (s. 14).
⑧Flerfunktionsindikator Visar diverse information som klockslag, spårnummer eller FM-station.
⑨Belysningssensor Känner av omgivande belysning. Täck inte över denna sensor.

Bakpanel

① ALARM TYPE

Ändrar typ av alarm (s. 15).

②CLOCK

Ändrar hur klockslag visas eller låter dig ställa klockan (s. 5).

③DIMMER

Justera ljusstyrkan för frontpanelens teckenfönster (s. 17).

④AUX

Anslutning för extern enhet.

⑤Uttag för FM-antenn

Ansluter den medföljande FM-antennen eller utomhusantenn.

Anmärkningar

• Antennen bör sträckas ut. Ändra antennens höjd, riktning eller placering om radiomottagningen är dålig.
• Om du använder en kommersiellt tillgänglig utomhusantenn istället för den medföljande FM-antennen, kan mottagning vara bättre.

⑥Terminallucka

Avlägsna terminalluckan innan du ansluter externa enheter till AUX och/eller ansluter FM-antennen till antennuttaget.

Om du drar utomhusantennkabel och/eller extern enhetkabel genom stativets stång, se separat Monteringsanvisning.

Fjärrkontroll

Styrning av iPod

①Fjärrkontrollens signalsändare

② (Ström)

Tryck för att slå på/stänga av systemet.

③ALARM

Aktiverar/stänger av alarmet.

④SNOOZE/SLEEP

Ställer in insomningstimern eller slår över alarmet i snoozeläge (s. 16, 17).

⑤Källknappar

Ändra källa för uppspelning.

⑥FOLDER

Ändra uppspelningsmapp för uppspelning av musik på data-CD eller USB-enhet.

⑦

Hoppa över spår/fil.

Om du håller inne knappen när ett spår/en fil spelas upp spolar du fram/tillbaka spåret/filen.

⑧ ▶ II

Spela/pausa.

⑨

Stoppa uppspelning.

⑩ (Upprepa)/ (Blanda)

Upprepa/blanda spår från iPod, ljud/data-CD eller USB-enhet (s. 6, 9).

⑪ EQ LOW/MID/HIGH

Justera ljudkvaliteten för bas, medium eller diskant (s. 17).

⑫PRESET ^/

Välj en förinställd radiokanal.

⑬MEMORY

Spara radiokanal (s. 12).

⑭TUNING ↗/ ≧

Ställ in radiofrekvens.

⑮VOLUME + /-

Justera volymen.

⑯MUTE

Stäng av/återställ ljudet.

JUSTERA KLOCKAN

Tidsinställning

Toppanel

1 Slå över CLOCK-reglaget på bakpanelen till SET.

Bakpanel

2 Ställ in tiden med << >>

3 Slå över CLOCK-reglaget på bakpanelen till CLOCK1 eller CLOCK2.

[Symbol]

• Om du ansluter en iPod till iPod-dockan i steg 2 kopieras aktuell tid från iPoden till enheten. Om en iPod redan är ansluten till iPod-dockan när CLOCK slås över på SET kommer iPodens aktuella tid inte att kopieras.
• Tryck på SNOOZE/SLEEP i steg 2 för att växla mellan 12- och 24-timmarsvisning.
• "PM" Indikatorn visas endast när du väljer 12 timmarsklocka i teckenfönster.

Anmärkning

Tidsinställningarna kommer att förloras om enheten är utan ström i över en vecka.

Växla mellan typ av klocka

Flytta CLOCK-reglaget på bakpanelen för att byta typ av klocka.

Bakpanel

◆ Klockvisningsläge 1 (CLOCK 1)

T.ex.: 10:50

◆ Klockvisningsläge 2 (CLOCK 2)

T.ex.: 10:50

LYSSNA PÅ iPod

Spela upp från iPod

För information om kompatibla iPod-modeller se "SPECIFICATIONER" (s. 22).

Toppanel

Fjärrkontroll

1 Anslut en iPod till iPod-dockan.
2 Tryck på SOURCE och ställ in iPod som uppspelningskälla.
3 Spela upp från iPod genom att trycka på ▷

Uppspelningen kan styras med antingen fjärrkontrollen, iPoden eller enhetens toppanel.

Knapp		Funktion
Toppanel	▷/□□	Spela/pausa
	<</>>	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
Fjärrkon-troll	▶II	Spela/pausa
	I◀◀/▶▶I	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
	FOLDER/MENU/ENTER	iPod menykontroll

• Du kan ta bort din iPod under uppspelning.
• Om systemet är avstängt startas det automatiskt när musik/video på iPoden spelas upp.
• Om iPod väljs som uppsplningskälla stängs systemet automatiskt av när 60 minuter har passerat utan att någon enhet anslutits till iPod-dockan eller utfört något annan aktivitet.

Upprepad/blandad uppspelning

Uppspelningsläge kan kontrolleras mot indikatorn i frontpanelens teckenfönster.

Fjärrkontroll

Anmärkningar

• Upprepa/blanda spår fungerar med varierat resultat beroende på vilken typ av iPod som används.
• Ordningen som spåren upprepas/blandas i kan skilja sig mellan olika typer av iPod.

◆ Upprepad uppspelning

Tryck på REPEAT på fjärrkontrollen för att välja uppspelningsläge utifrån följande:

Ett

Alla

Ingen visning: Av

◆ Blandad uppspelning

Tryck på SHUFFLE på fjärrkontrollen för att välja uppspelningsläge utifrån följande:

A

b

u

m

Ingen visning: Av

LYSSNA PÅ CD OCH USB-ENHET

Nedan beskrivs hur enheten fungerar vid uppspelning av spår/filer från CD/USB-enhet.

• Om CD:n/USB-enheten som spelas upp stoppas kommer spåret som spelades upp att spelas från början nästa gång uppspelning startas.
• Om du trycker på ■ på fjärrkontrollen när uppspelningen är stoppad kommer enheten vid nästa uppspelning att spela upp spår enligt följande:

- För ljud-CD: från CD:ns första spår.

- För data-CD/USB-enhet: från det första spåret i mappen som innehåller det spår som senast spelades upp.

- Det här systemet stängs av automatiskt om inget utförts på enheten de senaste 60 minuterna efter att uppspelningen på CD/USB-enheten har stoppats.

Mer information om spelbara skivor och filer finns i "ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER" (s. 21).

Lyssna på ljud-CD

Toppanel

1 Tryck på SOURCE och ställ in CD som uppspelningskälla.
2 Sätt i CD-skivan i skivfacket med etikettsidan i riktning mot enhetens framsida.

Uppspelningen startar automatiskt. Spårnumret visas i någon sekund när uppspelning påbörjas eller när du hoppar över spår.

Använd följande knappar för att styra enheten vid uppspelning av spår från ljud-CD.

Knapp		Funktion
Toppanel	▷/□□	Spela/pausa
	<</>>	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
	△	Mata ut CD-skivan
Fjärrkont-roll	▶II	Spela/pausa
	I◀◀/▶▶I	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
	■	Stopp

Anmärkning

CD-skivor kan inte sättas i eller matas ut när systemet är i strömsparläge (s. 2).

Lyssna på data-CD

Toppanel

1 Tryck på SOURCE och ställ in CD som uppspelningskälla.
2 Sätt i CD-skivan i skivfacket med etikettsidan i riktning mot enhetens framsida.

Uppspelningen startar automatiskt. Mappnummert/filnumret visas i någon sekund när uppspelning påbörjas eller när du hoppar över spår.

Använd följande knappar för att styra enheten vid uppspelning av spår från data-CD.

Knapp Funktion
Toppanel	▷/□□	Spela/pausa
	<</>>	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
	PRESET Byt mapp för uppspelning
	△	Mata ut CD-skivan
Fjärrkontroll	▶ □	Spela/pausa
	|◀◀/▶▶|	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
	■	Stopp
	FOLDER Byt mapp för uppspelning

Lyssna på en USB-enhet

Toppanel

Anmärkning

När en USB-enhet är ansluten spelas spåren upp i följande ordning:

- Uppspelningsordningen i mappen: mappar spelas upp i bokstavsordning utifrån mappnamnets första tre tecken. Mappar som innehåller tecken som inte ingår i alfabetet spelas upp efter mappar med alfabetiska tecken.

- Uppspelningsordningen i filen: filer med äldst skrivdatum spelas upp först.

1 Tryck på SOURCE och ställ in USB som uppspelningskälla.

2 Anslut en USB-enhet till USB-porten.

Uppspelningen startar automatiskt. Mappnummert/filnumret visas i någon sekund när uppspelning påbörjas eller när du hoppar över spår.

Använd följande knappar för att styra enheten vid uppspelning av spår från USB-enheter.

Knapp Funktion
Toppanel	▷/□□	Spela/pausa
	<</>>	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
	PRESET	Byt mapp för uppspelning
Fjärrkont-roll	▶II	Spela/pausa
	I◀◀/▶▶I	Hoppa överSpola framåt/tillbaka (tryck och håll inne)
	■	Stopp
	FOLDER	Byt mapp för uppspelning

Stoppa uppspelningen innan USB-enheten kopplas bort.

Upprepad/blandad uppspelning

Uppspelningsläge kan kontrolleras mot indikatorn i frontpanelens teckenfönster.

Fjärrkontroll

Om vald källa innehåller mappar spelas alla mappar i upprepa/blanda-läget.

◆ Upprepad uppspelning

Tryck på REPEAT på fjärrkontrollen för att välja uppspelningsläge utifrån följande:

: Alla spår i mappen (endast data-CD/USB-enhet)

ALL : Alla spår

1: l s p ä r

Ingen visning: Upprepningsläget avstängt

◆ Blandad uppspelning

Tryck på SHUFFLE på fjärrkontrollen för att välja uppspelningsläge utifrån följande:

: Alla spår i mappen (endast data-CD/USB-enhet)

ALL : Alla spår

Ingen visning: Blandat läge avstängt

LYSSNA PÅ MUSIK VIA DIN Bluetooth-ENHET

Detta system erbjuder Bluetooth-funktionalitet. Du kan lyssna på musik trådlöst via en Bluetooth-enhet (t.ex. mobiltelefon, digital musikenhet m.m.). Se även användarhandboken för din Bluetooth-enhet.

Parkoppla detta system med din Bluetooth-enhet

Att parkoppla är ett sätt att registrera den kommunicerande enheten (hädanefter kallad "den andra enheten") på detta system. Du kommer att behöva utföra parkopplingsmomentet första gången du använder din Bluetooth-enhet med systemet, eller om inställningarna för parkoppling har raderats. När parkopplingen har slutförts kommer du lätt att kunna återansluta enheten även efter det att Bluetooth-anslutningen har kopplats från. Om parkopplingen inte lyckas, se avsnittet "Bluetooth" i "FELSÖKNING" (s. 20).

• Detta system kan parkopplas med upp till åtta andra enheter. När parkopplingen med den nionde enheten har slutförts, kommer informationen för parkoppling för komponenten med äldst anslutningsdatum att raderas.
• Om systemet är anslutet via Bluetooth till en annan enhet, håll inne SOURCE -knappen på huvudenheten eller Bluetooth på fjärrkontrollen för att koppla från Bluetooth anslutningen innan du genomför parkoppling

◆ Vid användning av iPod touch/iPhone/iPad

Toppanel

1 Tryck på SOURCE -knappen för att växla uppspelningskälla till Bluetooth.
2 På din iPod touch/iPhone/iPad, slå på [Inställningar] → [Allmänt] → [Bluetooth].

Anslutna Bluetooth-enheter visas under [Enheter].

(Detta tillvägagångssätt eller skärmvisningen kan skilja sig åt beroende på vilken typ av iPod touch/iPhone/iPad du har.)

3 Välj detta system (ISX-B820 Yamaha) från listan över Bluetooth-enheter.

När parkopplingen är slutförd kommer din iPod touch/iPhone/iPad att visa systemet som "Ansluten".

Bluetooth Indikatorn på frontpanelens display till den här enheten tänds.

- Vid användning av andra typer av enheter än iPod touch/iPhone/iPad

Toppanel

1 Tryck på SOURCE -knappen för att växla uppspelningskälla till Bluetooth.
2 Genomför parkoppling av Bluetooth-enhet på den andra enheten.

För mer information se användarhandboken för den andra enheten.

3 Välj detta system (ISX-B820 Yamaha) från listan över Bluetooth-enheter.

När parkopplingen har slutförts, kommer Bluetooth indikatorn på frontpanelens display till den här enheten tändas i cirka 1 sekund.

Om du ombeds ange ett lösenord, skriv in sifferkoden "0000".

Lyssna på en Bluetooth-enhet

Toppanel

1 Tryck på SOURCE -knappen för att växla uppspelningskälla till Bluetooth.
2 Anslut detta system till den andra enheten via Bluetooth.
3 Spela upp musik från din Bluetooth-enhet.

Anmärkning

Se till så att volymen på detta system inte är för högt inställd. Vi rekommenderar att du justerar volymen med hjälp av den andra enheten.

[Non-Text]

• Om du ansluter via Bluetooth från din andra enhet och spelar upp musik när detta systemet är avstängt kommer systemet automatiskt att sättas igång.
• Om du kopplar bort Bluetooth anslutning från andra komponenter medan ljudkällan för uppspelningen är inställd på Bluetooth, kommer denna enhet automatiskt att stänga av systemet.
• Om Bluetooth är vald som uppspelningskälla, kommer denna enhet automatiskt stänga av systemet när 60 minuter har gått utan någon Bluetooth anslutning eller någon drift som utförs.

Ansluta en redan parkopplad enhet via Bluetooth

När parkopplingen har slutförts är det lätt att ansluta via Bluetooth nästa gång.

◆ Ansluta från detta system

Toppanel

1 Tryck på SOURCE -knappen för att växla uppspelningskälla till Bluetooth.

Bluetooth -indikatorn kommer att blinka i frontpanelens teckenfönster; denna enhet kommer att söka efter den andra enheten som senast var ansluten via Bluetooth, och upprätta sedan en anslutning (Du måste först slå på Bluetooth inställningen av den andra enheten).

När Bluetooth anslutningen har upprättats, Bluetooth tänds indikatorn.

Anmärkning

Yamaha garanterar inte att alla anslutningar mellan denna enhet och Bluetooth-enheter fungerar.

◆ Ansluta från den andra enheten

1 Slå på Bluetooth i Bluetooth-inställningarna för den andra enheten.
2 Välj detta system (ISX-B820 Yamaha) från listan över Bluetooth-enheter.

Bluetooth Anslutningen kommer att upprättas och Bluetooth indikatorn på frontpanelens teckenfönster på den här enheten tänds.

Anmärkning

Bluetooth -anslutningar kan inte upprättas från den andra enheten när detta system befinner sig i strömsparläge. Slå på systemet.

Koppla från en Bluetooth-anslutning

Om något av följande görs när en Bluetooth-anslutning används kommer Bluetooth-anslutningen att kopplas från.

• Håll nere SOURCE -knappen på denna enhet eller Bluetooth på fjärrkontrollen.
• Stäng av systemet.
• Stäng av Bluetooth på den andra enheten.

[Non-Text]

När du ansluter en iPod touch/iPhone/iPad via Bluetooth, Bluetooth -anslutningen kopplas från om du växlar uppspelningskälla till iPod medan en annan iPod är ansluten till iPod-dockan.

LYSSNA PÅ RADIO

Välja FM-station

Toppanel

Anmärkning

Om du ställer in en FM-frekvens manuellt kommer ljudet spelas i mono.

1 Tryck på SOURCE och ställ in FM som uppspelningskälla.

2 Tryck på att ställa in radiokanalen.

Typ av tuning Användande
Toppanel	Automatisk inställning	Tryck och håll nere<< eller >>
	Manuell inställning	Tryck på << eller >> flera gånger.
Fjärrk-ontroll	Automatisk inställning	Tryck och håll nereTUNING ∧ eller ∨.
	Manuell inställning	Tryck på TUNING ∧ eller ∨ flera gånger.

Spara radiokanaler (förinställning)

Använd förinställningsfunktionen för att spara dina 5 favoritkanaler.

Toppanel

1 Tryck på att ställa in radiokanalen.
2 Håll inne PRESET.

Nummer på förinställningen

Använda fjärrkontrollen Håll inne MEMORY.

3 Tryck på PRESET och välj ett förinställningsnummer för att spara radiokanalen.

Använda fjärrkontrollen Tryck på PRESET ^ / √.

4 Tryck och håll inne PRESET för att spara den förinställda radiokanalen.

Detta sparar radiokanalen.

Använda fjärrkontrollen Tryck på MEMORY.

Välja en förinställd radiokanal

Toppanel

1 Tryck på SOURCE och ställ in FM som uppspelningskälla.
2 Tryck upprepade gånger på PRESET för att välja förinställd radiokanal.

Använda fjärrkontrollen

Tryck på PRESET ^ / ∨.

LYSSNA PÅ EXTERNA KÄLLOR

Toppanel

Stäng av systemet innan du ansluter ljudkablar. Avlägsna terminalluckan innan du ansluter externa enheter.

1 Anslut externa ljudenheter till AUX på bakpanelen med en vanlig 3,5 mm stereominikabel.

Anmärkning

Skruva ner volymen på enheten och på den externa ljudenheten innan anslutning.

2 Tryck på ⏻ för att starta systemet.
3 Tryck på SOURCE och ställ in AUX som uppspelningskälla.
4 Starta uppspelning på den anslutna externa ljudenheten.

ANVÄNDA ALARMFUNKTIONEN

Enheten har en alarmfunktion (IntelliAlarm) som spelar upp musikkällor eller signalserier vid utsatt tid enligt en rad olika alternativ. Alarmfunktionen har följande funktioner:

◆ 3 sorters alarm

Välj bland tre sorters alarm som kombinerar musik och signalljud.

SOURCE + BEEP	Den valda ljudkällan och signalen spelas upp på förinställd tidpunkt. Detta läge rekommenderas för bästa möjliga start på dagen.3 minuter före utsatt tid: ljudkällans musik börjar tona in och volymen ökar gradvis när alarmtiden närmar sig.Tidpunkten för alarm: uppspelning av signalen startar.
SOURCE	Den valda ljudkällan spelas upp vid utsatt tid. Intoningsvolymen ökar gradvis till den inställda volymen.
BEEP Endast signal spelas upp på den förinställda tiden.

◆ Diverse musikkällor

Du kan välja mellan iPod, ljud-CD, data-CD, USB-enhet samt radio. Följande kan även ställas in beroende på ljudkälla:

Källa Uppspelningsmetod Funktion
iPod Återuppta uppspelning		Denna enhet återupptar uppspelningen från det sista spåret du spelade.Om du har skapat en spellista* med namnet "ALARM Yamaha DTA" i förväg, kan spellistan lagrad på iPod spelas upp upprepade gånger.När du anger spellistans namn, använd mellanslag av typen enkelbyte för att skilja ord åt. Använd även tecken av typen enkelbyte och se till att versaler/gemener används korrekt.
Ljud-CD	Valt spår Det valda spåret spelas upp i upprepningsläge.
	Återuppta uppspelning Det spår du lyssnade på senast spelas upp.
Data-CD/USB	Mapp Den valda mappen spelas upp i upprepningsläge.
	Återuppta uppspelning Det spår du lyssnade på senast spelas upp.
FM	Förinställd station Den valda förinställda radiokanalen spelas upp.
	Återuppta uppspelning Den radiostation du lyssnade på senast spelas upp.

* För information om hur du skapar en spellista, se instruktioner för din iPod eller iTunes.

Snooze

Snooze-funktionen möjliggör återuppspelning av alarmet efter 5 minuter.

Ställ in tidpunkt och typ av alarm

Toppanel

Anmärkning

Alarminställningen kommer att raderas om systemet stängs av utan att den avslutats korrekt.

1 Håll inne ALARM.

Alarmindikatorn ( och alarmtiden som ställts in blinkar.

2 Tryck på <> för att ställa in tidpunkten för alarm.

Använda fjärrkontrollen

Tryck på

3 Välj typ av alarm med ALARM TYPE-reglaget på bakpanelen.

För information om de olika typerna av alarm, se s. 14.

4 (när annan alarmtyp än BEEP väljs) Tryck på SOURCE för att välja musikkälla.

Annan källa än AUX och Bluetooth kan väljas.

Använda fjärrkontrollen

Tryck på Källknappar för att välja musikkälla.

Anmärkningar

• Om iPod/CD/USB har valts, anslut/sätt i ljudkällan (iPod, audio/data-CD, USB-enhet) i enheten.
• Om källan inte kan spelas upp vid den inställda tidpunkten för alarmet (t.ex. p.g.a. att iPoden inte är ansluten), spelas endast signal upp.

5 (när andra sorters alarm än BEEP är förvalda) Ange vilket spår, folder eller radiokanal som ska spelas.

Om iPod är angiven som källa:

Krävs inga inställningar.

Om CD/USB/FM är förvald källa:

Tryck på PRESET för att välja spår (ljud-CD), mapp (data-CD/USB-enhet) eller radiokanal som ska spelas.

Använda fjärrkontrollen

Tryck på PRESET ^ / ∨.

[Non-Text]

• När förvald källa är iPod spelar enheten upp spellistan "ALARM Yamaha DTA" vid utsatt alarmtid. Om denna spellista inte kan hittas på iPoden återupptar enheten uppspelning från det senaste spåret du lyssnat på (resume).
• När CD/USB/FM har valts som källa och "0" sätts, återupptas uppspelningen från spåret/FM-station du lyssnade på senast (återuppta).

6 Ställ in volym för alarmet genom att trycka på VOLUME -/+.

7 Tryck på ALARM för att slutföra inställningen av alarmet.

Alarmet är nu inställt och alarmindikatorn (1)ohmer börja lysa.

Sätta på/stänga av alarmet

Toppanel

1 Tryck på ALARM.

När alarmet är på tänds alarmindikatorn (1) och alarmtiden visas under en kort tid. Om du trycker på ALARM igen kommer alarmindikatorn (1) och) alarmet att stängas av.

Alarminställningen sparas även om alarmet stängs av. Om du sätter igång alarmet igen genom att trycka på ALARM kommer föregående inställningar för alarm att användas.

När alarmet spelas upp

Vid den inställda tiden spelas alarmet upp. Medan alarmet spelas upp kan du göra följande:

Toppanel

1 (om du vill stoppa alarmet en kort stund) Tryck på SNOOZE/SLEEP.

SNOOZE stoppar alarmet temporärt i 5 minuter.

• När SOURCE + BEEP har angetts, trycker du en gång på SNOOZE/SLEEP för att stoppa signalen och en gång till för att stoppa källan. 5 minuter efter att ljudkällan stoppats börjar den tona in igen och signalen återupptas.
• Alarmindikatorn blinkar när snooze-funktionen är aktiverad.

2 (om du vill stänga av alarmet) Tryck på ALARM eller ⏻.

Alarmet slutar automatiskt efter 60 minuter om du inte stoppar det.

ANVÄNDA INSOMNINGSTIMERN

Du kan ställa in en tidpunkt då systemet stänger av sig självt.

Toppanel

1 Tryck på SNOOZE/SLEEP ett antal gånger för att ställa in hur lång tid som ska gå tills systemet stänger av sig självt.

Insomningstimern kan ställas in till 30, 60, 90 eller 120 minuter. När tiden är inställd visas insomningsindikatorn (z) i frontpanelens teckenfönster.

#

Om du trycker på SNOOZE/SLEEP när insomningstimern är aktiverad kommer denna att inaktiveras.

TONKONTROLL

Fjärrkontroll

1 Tryck på en av LOW/MID/HIGH EQ-knapparna på fjärrkontrollen under pågående uppspelning. Välj tonfrekvens för justering (LOW, MID, HIGH).

2 Tryck på |◄◄/►►| för att justera tonfrekvensen.

Varje tonläge kan justeras från -5 till +5.

3 Tryck på ENTER för att slutföra inställningen.

Du kan även trycka på EQ-knappen som du tryckte på i Steg 1 för att slutföra inställningen.

För att ändra ton för andra ljudfrekvenser, återvänd till steg 1 och tryck på EQ-knappen för att justera önskad frekvens.

JUSTERA LJUSSTYRKAN FÖR FRONTPANELENS TECKENFÖNSTER

Bakpanel

1 Justera ljusstyrkan med DIMMER-reglaget på bakpanelen.

AUTO: anpassar automatiskt ljusstyrkan till omgivningen.

1: Ijusare.

2: mörkare.

Anmärkning

När AUTO är inställt, justeras ljusstyrkan i frontpanelens teckenfönster automatiskt via belysningssensorn (s. 3). Se till att sensorn ej är övertäckt.

FELSÖKNING

Kontrollera först följande lista vid problem med enheten. Om du inte kan lösa ditt problem med hjälp av någon av lösningarna här, eller om problemet inte finns med nedan, stänger du av enheten och kopplar ur den. Kontakta sedan närmaste auktoriserade Yamahaåterförsäljare eller servicecenter.

Allmänt

Problem Orsak Lösning
Det går inte att starta enheten.	Strömkabeln är inte korrekt ansluten. Återanslut strömkabeln i vägguttaget och enheten ordentligt.
Inget ljud från högtalarna.	Volymen är kanske inställd på lägsta nivån. Justera volymen.
	Källan kan vara felaktig. Välj korrekt källa.
Ljudet stängs plötsligt av.	Insomningstimern (s. 17) kan ha ställts in.	Starta systemet och spela upp källan igen.
Ljudet bryts av/har distorsion eller ett onormalt oljud/störningar hörs.	Ingångskällans volym är för hög eller enhetens volym är för hög (särskilt basljudet).	Justera volymen medVOLUMEeller justera basen med EQ (s. 17).
Enheten fungerar inte som den ska.	Enheten kan ha utsatts för en stark elektrisk stöt, exempelvis från ett blixtnedslag eller en stor mängd statisk elektricitet, eller så fungerar inte strömtillförseln.	Stäng av systemet och dra ur strömkabeln. Vänta i ungefär 30 sekunder, koppla in strömkabeln igen och starta systemet.
Systemet startas, men stängs av direkt.
Digital utrustning eller högfrekvensutrustning orsakar störningsljud.	Enheten kanske står för nära den digitala utrustningen eller högfrekvensutrustningen.	Placera enheten längre bort från sådan utrustning.
Klockinställningen har raderats.	Enheten har varit urkopplad ur vägguttaget i mer än en veckas tid.	Anslut strömkabeln till vägguttaget igen och ställ klockan på nytt (s. 5).
iPoden spelas inte upp på alarmtiden trots att SOURCE är inställd på iPod.	iPoden sitter inte ordentligt i iPod-dockan.	Avlägsna iPoden och återanslut i iPod-dockan (s. 2).
	ALARM TYPE-reglaget står på BEEP.	Ställ ALARM TYPE på SOURCE + BEEP eller SOURCE (s. 15).
Klockan blinkar och enheten fungerar inte.	CLOCK-reglaget på bakpanelen står på SET, och enheten befinner sig i klockinställningsläge.	Ställ CLOCK-reglaget på CLOCK1 eller CLOCK2. (s. 5).

iPod

Problem Orsak Lösning
Inget ljud.	iPoden sitter inte ordentligt i iPod-dockan.	Avlägsna iPoden och återanslut i iPod-dockan (s. 2).
	Din iPods programvaruversion har inte uppdaterats.	Ladda ner den senaste versionen av iTunes från Apples hemsida och uppdatera iPodens programvara till den senaste versionen.
Din iPod laddas inte.	iPoden sitter inte ordentligt i iPod-dockan.	Avlägsna iPoden och återanslut i iPod-dockan (s. 2).
	Systemet är placerat i strömsparläge (s. 2).	Tryck på för att avbryta strömsparläget.
iPod-indikatorn blinkar två gånger i 3 omgångar när iPoden har anslutits.	Den iPod som används stöds inte av enheten.	Använd en kompatibel iPod (s. 22).

Uppspelning av CD

Problem Orsak Lösning
Det går inte att sätta i en skiva.	Systemet är placerat i strömsparläge.	Tryck på ⏻ för att avbryta strömsparläge (sär s. 2).
Vissa knappfunktioner fungerar inte.	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (sär s. 21).
Uppspelningen startar inte direkt när du tryckt på ➔ ➔	Skivan kan vara smutsig. Torka av skivan.
	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (sär s. 21).
	Om enheten förflyttats från en kall till en varm plats, kan kondens ha bildats på linsen som läser av skivan.	Vänta någon timme tills enheten anpassat sig till rumstemperaturen och försök sedan igen.
CD-indikatorn blinkar två gånger i tre omgångar varpå skivan matas ut.	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (sär s. 21).
	Skivan kan vara smutsig. Torka av skivan.
	Skivan innehåller inga spelbara filer. Använd en skiva som innehåller spelbara filer (sär s. 21, 22).
	Skivan är isatt åt fel håll. Sätt i skivan med etikettsidan framåt.
"Err" visas i frontpanelens teckenfönster när du satt i en skiva.	Ett fel har inträffat i enheten.	Mata ut skivan med ▲

Uppspelning av USB-enhet

Problem Orsak Lösning
MP3/WMA-filen på USB-enheten spelas inte upp.	USB-enheten kan inte läsas. Stäng av systemet och återanslut USB-enheten till enheten.
USB-indikatorn blinkar två gånger i tre omgångar när du har anslutit en USB-enhet.	En inkompatibel USB-enhet är ansluten till enheten.	Stäng av systemet och återanslut USB-enheten till enheten. Om detta inte löser problemet kan det bero på att USB-enheten inte kan spelas upp på enheten.
	USB-enheten innehåller inga spelbara filer.	Använd en USB-enhet som innehåller spelbara filer (rär s. 21, 22).
"Err" visas i frontpanelens teckenfönster när du har anslutit en USB-enhet.	En inkompatibel USB-enhet är ansluten till enheten.	Stäng av systemet och återanslut USB-enheten till enheten. Om detta inte löser problemet kan det bero på att USB-enheten inte kan spelas upp på enheten.
	En överström har upptäckts.

Bluetooth

Problem Orsak Lösning
Det går inte att parkoppla systemet med den andra enheten.	Den andra enheten stöder inte A2DP. Utför parkopplingen med en enhet som stöder A2DP.
	Bluetooth-adaptern el. dyl. som du vill parkoppla till systemet har ett annat lösenord än "0000".	Använd en Bluetooth-adapter el. dyl. som har lösenordet "0000".
	Systemet är för långt ifrån den andra enheten. Flytta	den andra enheten närmare systemet.
	En enhet (som t.ex. en mikrovågsugn, trådlöst LAN el. dyl.) vars utsignal ligger i frekvensbandet 2,4 GHz finns i närheten.	Flytta systemet längre bort från den enhet som avger radiofrekvenssignalerna.
Kan inte upprätta en Bluetooth-anslutning.	Systemet hittas inte på den andra enhetens lista över Bluetooth-enheter.	Genomför parkopplingen på nytt (s. 10).
Inget ljud hörs eller ljudet avbryts under uppspelning.	Bluetooth-anslutningen mellan systemet och den andra enheten har kopplats från.	Återupprätta Bluetooth-anslutningen (s. 11).
	Systemet är för långt ifrån den andra enheten. Flytta	den andra enheten närmare systemet.
	En enhet (som t.ex. en mikrovågsugn, trådlöst LAN el. dyl.) vars utsignal ligger i frekvensbandet 2,4 GHz finns i närheten.	Flytta systemet längre bort från den enhet som avgger radiofrekvenssignalerna.
	Bluetooth är avstängt på den andra enheten.	Slå på Bluetooth på den andra enheten.
	Den andra enheten är inte inställd för att sända ljudsignaler via Bluetooth till systemet.	Kontrollera att Bluetooth är korrekt inställt på den andra enheten.
	Parkopplingsinställningen på den andra enheten är inte inställd på det här systemet.	Ställ in parkopplingen på den andra enheten till detta system.
	Volymen är för lågt inställd på den andra enheten.	Höj volymen.

FM-radiomottagning

Problem Orsak Lösning
För mycket brus.	Antennen kan vara felaktigt inkopplad. Se till att antennen är korrekt ansluten (s. 3) eller använd en kommersiellt tillgänglig utomhusantenn.
För mycket brus vid stereosändning.	Radiostationen du valt kan ligga långt från ditt område, eller så är mottagningen av radiovågorna svag i ditt område.	Testa manuell sökning för att förbättra signalkvaliteten (s. 12) eller använd en kommersiellt tillgänglig utomhusantenn.
Radiomottagningen är svag även med en utomhusantenn (Ljudet förvrängs).	Flerfrekvenstransmission eller andra radiostörningar kan förekomma.	Ändra antennens höjd, riktning eller placering.

Fjärrkontroll

Problem Orsak Lösning
Fjärrkontrollen fungerar inte som den ska.	Fjärrkontrollen används kanske utanför sin räckvidd.	För information om fjärrkontrollens räckvidd, se Använda fjärrkontrollen (P. 1).
	Signalmottagaren på enheten (s. 3) kan vara utsatt för direkt solljus eller belysning (fluorescerande lampor).	Byt belysning eller rikta om enheten.
	Batteriet kan vara slut. Byt ut batterierna mot två nya.
	Det finns hinder ivägen för fjärrkontrollens signaler och signalmottagaren.	Flytta undan eventuella hinder.

ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER

CD-information

Den här enheten är utformad för användning med ljud-CD, CD-R* och CD-RW* med följande logotyper.

* ISO 9660 format CD-R/RW

#

Denna enhet kan spela upp skivor som är märkta med logotyperna ovan. Logotypen finns tryckt på skivan och på skivfodralet.

Anmärkningar

• Sätt inte i någon annan typ av skiva i denna enhet. Detta kan skada enheten.
• CD-R/RW kan inte spelas upp om de inte slutbehandlats.
• Vissa skivor kan inte spelas upp på grund av aktuell skivkarakteristik eller inspelningsvillkor.
• Använd aldrig skivor som har okonventionell form, t ex hjärtformade skivor.
• Använd inte skivor vars yta har många repor.
• Sätt inte in en sprucken, skev eller limmad skiva.
• Använd ej skivor med diametern 8 cm.

Skivhantering

- Vidrör inte skivytan. Håll i skivans ytterkant och i centrumhålet.

- Använd inte en bläckpenna eller en spetsig märkpenna för att skriva på skivan.

- Sätt inte tejp, sigill, lim el. dyl. på skivan.

- Använd inte något skydd mot repor.

- Sätt inte in fler än en skiva i skivfacket samtidigt. Detta kan skada såväl enheten som skivorna.

- Placera inga främmande föremål i skivfacket.

- Utsätt inte en skiva för direkt solljus, hög värme, hög luftfuktighet eller mycket damm.

- Om en skiva blivit smutsig kan du torka av den med en ren och torr trasa, från mitten och ut mot ytterkanten. Använd inte skivrengöringsmedel eller thinner.

- Använd inte en separat inköpt linsrengörare då detta kan resultera i funktionsfel.

Vaming

Line drawing of hands holding a cloth or towel over a surface, with no visible text or symbols

Information om USB-enheter

Denna enhet har stöd för USB-masslagringsenheter (t.ex. flashminnen eller bärbara musikspelare) som använder formaten FAT16 eller FAT32.

Anmärkningar

• Vissa enheter kanske inte fungerar ordentligt även om de uppfyller kraven.
• Anslut inga andra enheter än USB-masslagringsenheter (t ex USB-laddare eller USB-hubbar), datorer, kortläsare, en extern hårddisk m.m.
• Yamaha ansvarar inte för eventuell skada eller förlust av data på USB-enheten när den är ansluten till denna enhet.
• Spelbarhet och strömförsörjning till alla slags USB-enheter garanteras inte.
• USB-enheter med kryptering kan ej användas.

Om MP3- eller WMA-filer

Anmärkningar

- Enheten kan spela upp:

Fil Bitfrekvens (kbps)	Samplings-frckvens (kHz)
MP3 8 - 320** 16 - 48
WMA 16 - 320** 22,05 - 48

** Både konstanta och variabla bitfrekvenser kan användas.

- Det maximala antalet filer/mappar som kan spelas upp på enheten är följande.

	Data-CD USB
Maximalt antal filer 512 9999
Maximalt antal mappar 255 128
Maximalt antal filer per mapp 511	255

- Kopieringsskyddade filer kan inte spelas upp.

SPECIFICATIONER

◆ SPELARE

iPod (Digital anslutning) [Från och med juli, 2012]

• Kompatibla iPod-modeller ....iPod touch (1:a, 2:a, 3:e och 4:e generationens) iPod classic iPod nano (2:a, 3:e, 4:e, 5:e och 6:e generationens)

- Kompatibla iPhone-modeller ...... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone Det kan hända att receivern inte känner av din iPod, eller att vissa funktioner inte är kompatibla, beroende på din iPod-modell eller programvaruversion.

CD

• Media.....CD, CD-R/RW
• Ljudformat....Ljud-CD, MP3, WMA

Laser

• Typ....Halvledarlaser GaAs/GaAlAs
  • Våglängd 790 nm
• Uteffekt....7 mW

USB

• Ljudformat.... MP3, WMA

AUX

- Ingångskontakt 3,5 mm STEREO-miniuttag

Bluetooth

• Bluetooth version ....Ver. 2.1+EDR
• Protokoll som stöds ......A2DP, AVRCP
• Kodek som stöds.... SBC, AAC
• Trådlös utdata .... Bluetooth Klass 2
• Maximalt avständ för kommunikation .... 10 m (utan hinder)

RADIO

• Mottagningsområde FM 87,50 till 108,00 MHz

◆ ALLMÄNT

• Strömförsörjning......Växelström 230 V, 50 Hz
• Effektförbrukning 20 W
• Effektförbrukning i avstängt läge 1,5 W
• Effektförbrukning i strömsparläge....0,5 W eller mindre
• Dimensioner

Specifikationerna kan komma att ändras utan föregående meddelande.

LASERSÄKERHET

Denna enhet använder sig av en laser. På grund av risken för ögonskador bör ingen annan än en kvalificerad reparatör öppna höljet eller försöka reparera enheten.

FARA

Enheten avger synlig laserstrålning i öppet läge. Undvik direkt ögonkontakt med strålen. När enheten är ansluten till vägguttag bör du inte titta in i enheten genom skivfack eller andra öppningar.

Laserkomponenten i denna produkt kan avge en strålning som överskrider gränsvärdet för klass 1.

iPod, iPhone

"Made for iPod" och "Made for iPhone" innebär att ett elektroniktilbehör har konstruerats specifikt för användning med en iPod eller iPhone och att tillbehöret är certifierat av utvecklaren i enlighet med Apples funktionsstandarder.

Apple är varken ansvarigt för den här enhetens funktioner eller dess uppfyllande av säkerhetsstandarder och lagkrav. Observera att användningen av det här tillbehöret tillsammans med en iPod eller iPhone kan påverka prestandan för trådlös kommunikation.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch och iTunes är varumärken som tillhör Apple Inc., registrerat i USA och andra länder.

OBSERVERA

Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL

Netspæendingen til dette apparat er IKKE afbrudt, sålæenge netledningen siddr i en stikkontakt, som er t endt – også selvom der or slukket på apparatets afbryder.

VAROITUS

Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko laitetta verkosta.

Användarinformation, beträffande insamling och dumpning av gammal utrustning och använda batterier

De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar om att de använda elektriska och elektroniska produkterna, samt batterierna, inte ska blandas med allmänt hushållsavfall. För rätt handhavande, återställande och återvinning av gamla produkter och gamla batterier, vänligen medtag dessa till lämpliga insamlingsplatser, i enlighet med din nationella lagstiftning och direktiven 2002/96/EC samt 2006/66/EC.

Genom att slänga dessa produkter och batterier på rätt sätt, kommer du att hjälpa till att rädda värdefulla resurser och förhindra möjliga negativa effekter på mänsklig hälsa och miljö, vilka i annat fall skulle kunna uppstå, p.g.a. felaktig sophantering.

För mer information om insamling och återvinning av gamla produkter och batterier, vänligen kontakta din lokala kommun, ditt sophanteringsföretag eller inköpsstället för dina varor.

[Information om sophantering i andra länder utanför EU]

Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, vänligen kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem.

Kommentar ang. batterisymbolen (de två nedersta symbolexemplen):

Denna symbol kan komma att användas i kombination med en kemisk symbol. I detta fall överensstämmer den med de krav, som har ställts genom direktiven för den aktuella kemikalien.

Bluetooth

• Bluetooth är en trådlös kommunikationsteknik mellan elektronisk apparatur inom ett område av cirka 10 meter med hjälp av frekvensbandet 2,4 GHz. Detta frekvensband kan användas utan licens.
• Bluetooth är ett registrerat varumärke tillhörande Bluetooth SIG och används av Yamaha i enlighet med ett licensavtal.

Hantera Bluetooth-kommunikationer

• Frekvensbandet 2,4 GHz som används av Bluetooth-kompatibla enheter är ett radioband som används av många typer av utrustning. Bluetooth-kompatibla enheter använder en teknik som minimerar påverkan från andra enheter som använder samma radioband. Sådan påverkan kan dock reducera hastigheten eller räckvidden för kommunikationen samt, i vissa fall, avbryta kommunikationen.
• Signalöverföringens hastighet samt räckvidden för kommunikation skiljer sig beroende på hur långt det är mellan de kommunicerande enheterna, närvaron av hinder, radiovägsförhållanden samt typen av utrustning.
• Yamaha garanterar ej att all trådlös kommunikation mellan detta system och Bluetooth-kompatibla enheter är möjlig.

Om det uppstår färgförändringar eller brus när systemet används i närheten av en TV bör du flytta enheten längre från TV:n vid användning.

Använd inte denna enhet inom 22 cm från personer med ett hjärtimplantat/pacemaker eller en implanterad defibrillator.

Radiovågor kan påverka elektromedicinsk utrustning. Använd inte denna enhet nära medicinsk utrustning eller innanför sjukvårdsanläggningar.

Användaren får ej dekompilera, ändra, översätta eller på annat sätt nedmontera programvaran som används i denna enhet, vare sig delvis eller i sin helhet. För företagsanvändare skall de anställda på företaget såväl som dess affärspartner agera i enlighet med de avtal som föreskrivits i denna klausul. Om föreskrifterna i denna klausul samt detta avtal ej kan efterlevas skall användaren omedelbart avbryta användandet av programvaran.

Yamaha Music Europe GmbH intygar härmed att detta system överensstämmer med de nödvändiga kraven och andra relevanta föreskrifter i direktivet 1999/5/EC.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany Tel: [phone]

CE

ATTENZIONE: PRIMA DI USARE QUEST'UNITÀ.

1 Per assicurarsi le migliori prestazioni dell'unità, leggere questo manuale per intero. Conservarlo poi in un luogo sicuro per poterlo riutilizzare al momento del bisogno.

2 Installare l'unità in una posizione ben ventilata, fresco asciutta e pulita - lontano da luce solare diretta, fonti di calore, vibrazioni, polvere, umidità e freddo. Per un'adeguata entilazione mantenere le seguenti distanze. Sopra: 15 cm

Retro: 2.5 cm

Ai lati: 10 cm

3 Installare quest'unità lontano da elettrodomestici, motori o trasformatori, perché possono causare ronzi.

4 Non esporre quest'unità a variazioni repentine della temperatura ambiente e non installarle in stanze molto umide (ad esempio dove è in uso un umidificatore) per evitare che in essa si formi condensa, che a sua volta può causare folgorazioni, incendi, guasti e/o ferite.

5 Evitare di installare l'unità in una posizione dove possano su di essa cadere oggetti o liquidi. Inoltre, non posare su di essa:

- Altri componenti, dato che possono causare danni e/o lo scolorimento della superficie dell'apparecchio.

– Candele o altri oggetti che bruciano, dato che possono causare incendi, danni all'unità e/o ferite a persone.

- Contenitori di liquidi, dato che possono cadere e causare folgorazioni all'utente e guasti a quest'unità.

6 Non coprire quest'unità con giornali, tovaglie, tende o altro per non impedirne la dispersione del calore. Se la temperatura al suo interno dovesse salire, può causare incendi, guasti e/o ferite.

7 Non collegare quest'unità ad una presa di corrente sino a che tutti i suoi collegamenti sono completi.

8 Non usare l'unità capovolta. Potrebbe surriscaldarsi e guastarsi.

9 Non agire con forza eccessiva su interruttori, manopole e/o cavi.

10 Per scollegare un cavo, tirare la spina e mai il cavo stesso.

11 Non pulire mai quest'unità con solventi ed altre sostanze chimiche. Essi possono danneggiarne le finiture. Usare semplicemente un panno soffice e pulito.

12 Usare solo corrente elettrica del voltaggio indicato. L'uso di voltaggi superiori è pericoloso e può causare incendi, guasti e/o ferite. Yamaha non può venire considerata responsabile di danni risultanti dall'uso di quest'unità con un voltaggio superiore a quello prescritto.

13 Per evitare danni dovuti a fulmini, scollegare il cavo di alimentazione dalla presa durante temporali.

14 Non tentare di modificare o riparare quest'unità. Affidare qualsiasi riparazione a personale qualificato Yamaha. In particolare, non aprirla mai per alcun motivo.

15 Se si prevede di non dover fare uso di quest'unità per qualche tempo, ad esempio per andare in vacanza, scollegarne la spina di alimentazione dalla presa di corrente.

16 Prima di concludere che l'unità è guasta, non mancate di leggere la sezione di questo manuale dedicata alla "RISOLUZIONE DEI PROBLEMI".

17 Prima di spostare quest'unità, premere il pulsante spegnere il sistema, quindi scollegare la spina di alimentazione CA dalla presa di corrente.

18 Quando la temperatura ambiente cambia improvvisamente, si forma condensa. Scollegare il cavo di alimentazione dalla presa di corrente e lasciare riposare l'apparecchio.

19 Se viene usata a lungo, quest'unità si può surriscaldare. Spegnere il sistema, quindi lasciare riposare l'unità per farla raffreddare.

20 Installare quest'unità vicino ad una presa di corrente alternata dove la spina del cavo di alimentazione possa venire facilmente raggiunta.

21 Le batterie vanno protette da calore eccessivo, ad esempio luce solare diretta, fiamme, e così via.

- Conservare le batterie lontano dalla portata dei bambini. Le batterie possono essere pericolose se messe in bocca da un bambino.

- Man mano che le batterie invecchiano, la portata operativa del telecomando si riduce in modo considerevole. Se si verifica tale condizione, sostituire appena possibile le batterie con due batterie nuove.

– Non mescolare batterie vecchie e nuove.

- Non usare insieme batterie di tipo differente (ad esempio alcaline e al manganese). Leggere attentamente la confezione, dato che questi tipi di batterie, benché differenti, possono avere la stessa forma e lo stesso colore.

- Le batterie scariche possono perdere. Se le batterie perdono, devono essere smaltite immediatamente. Non toccare il materiale fuoriuscito ed evitare che venga a contatto con gli indumenti, ecc. Pulire accuratamente il vano batterie prima di installare delle batterie nuove.

- Se si pensa di non utilizzare l'unità per un lungo periodo di tempo, rimuovere le batterie. Esaurendosi, le batterie potrebbero perdere liquido, con possibili danni all'unità.

- Non gettare le batterie insieme ai normali rifiuti domestici. Smaltirle in modo corretto, secondo le normative locali.

Questa unità non viene scollegata dalla fonte di alimentazione CA fintanto che essa rimane collegata alla presa di rete, ciò anche se l'unità viene spenta col comando. In questo stato l'unità consuma una quantità minima di corrente.

AVVERTENZA

PER RIDURRE IL RISCHIO DI INCENDI E FOLGORAZIONI, NON ESPORRE QUEST'UNITÀ A PIOGGIA O UMIDITÀ.

ATTENZIONE

Pericolo di esplosione se la batteria viene installata scorrettamente. Sostituire solo con un pezzo dello stesso tipo o equivalente.

Posizionando quest'unità in prossimità di un televisore con tubo catodico (tubo di Braun), è possibile che si verifichi una riduzione dei colori dell'immagine. In tal caso, allontanare l'unità dal televisore.

INDICAZIONI CONCERNENTI

L'APPLICAZIONE DEL D.M. 28.8.95, N. 548

SI DICHIARA CHE:

l'apparecchio: tipo SISTEMA AUDIO

INTEGRATO

marca YAMAHA

modello ISX-B820

risponde alle prescrizioni dell'art. 2 comma 1 del D.M. 28 agosto 1995, n. 548

Fatto a Rellingen, il 10/31/2012

Yamaha Music Europe GmbH

Siemensstr. 22-34, 25462

Rellingen, b. Hamburg Germany

INDICE

NOME DEI COMPONENTI E RELATIVE FUNZIONI ......2

REGOLAZIONE DELL'OROLOGIO....5

ASCOLTO DELL' iPod....6

ASCOLTO DI CD E DISPOSITIVI USB....7

ASCOLTO DI BRANI MUSICALI DAL COMPONENTE

Bluetooth....10

ASCOLTO DI STAZIONI RADIO IN FM ....12

ASCOLTO DI SORGENTI ESTERNE....13

USO DELLA FUNZIONE SVEGLIA....14

USO DEL TIMER PER LO SPEGNIMENTO ....17

CONTROLLO TONO ....17

REGISTRAZIONE DELLA LUMINOSITÀ SUL DISPLAY DEL

PANNELLO ANTERIORE....17

RISOLUZIONE DEI PROBLEMI....18

NOTE SUI DISCHI E I DISPOSITIVI USB ......21

DATI TECNICI....22

Caratteristiche

• Riproduzione di musica su dispositivi esterni come modelli di iPod/iPhone, CD audio/dati e dispositivi USB e ascolto di stazioni FM.
• Grazie alla tecnologia Bluetooth, è possibile ascoltare audio di ottima qualità via collegamenti senza fili.
• Utilizzi la sua musica preferita o imposti un gruppo di tonalità come sveglia. La musica che seleziona viene riprodotta ad un volume che sceglie, all'orario di sveglia che ha impostato, dandole modo di iniziare la giornata al meglio (funzione IntelliAlarm) (P. 14).
• Può memorizzare/richiamare facilmente fino a cinque stazioni FM preferite.
• È possibile impostare l'equalizzatore tribanda (bassi, mezzitoni, alti) in modo che la musica sia esattamente come la vuole.
• È possibile visualizzare due tipi di orologi (con le lancette) abbinati al modello dell'unità.

◆ Nota sul presente manuale

• Il termine “iPod” utilizzato in tutto il manuale comprende anche “iPhone”.
• Se per attivare una funzione è possibile l'uso sia dei pulsanti di comando dell'unità sia di quelli del telecomando, il manuale descrive le fasi per l'utilizzo dei pulsanti sull'unità.
• Nota precauzioni per l'uso dell'unità e i limiti delle sue funzioni.
• indica spiegazioni aggiuntive per un uso migliore.

Accessori in dotazione

Cavo di alimentazione

Telecomando

2 batterie (AA, LR6, UM-3)

Coperchio della base

Antenna FM

Coperchio USB

Nota

Tenere il coperchio USB fuori dalla portata dei bambini, onde evitarne l'ingestione accidentale.

Manuale di istruzioni (il presente manuale)

Guida per l'assemblaggio

Staffa

Asta

Base

Sostegno

Morsetto cavo

Gruppo di viti

Nota

Per assemblare il sostegno utilizzare questi componenti.

Per informazioni su come assemblare il sostegno, leggere separatamente la

Guida per l'assemblaggio.

Come utilizzare il telecomando

Inserire le batterie nel telecomando nella direzione corretta (+ e -).

Puntare il telecomando al ricevitore del segnale del telecomando (sul pannello anteriore) e utilizzarlo all'interno della portata indicata qui sotto.

NOME DEI COMPONENTI E RELATIVE FUNZIONI

Pannello superiore

① (Alimentazione)

Premere per accendere/spegnere il sistema. Quando il sistema è spento, sul pannello anteriore viene visualizzato l'orario.

[Non-Text]

- Tenere premuto nella parte superiore dell'unità per più di 3 secondi per impostare il sistema in modalità di risparmio energetico. Nella modalità di risparmio energetico non viene visualizzata nessuna informazione. Questa funzione permette la riduzione di consumo elettrico. Per annullare la modalità risparmio energetico, premere nuovamente 🔒.

- La funzione sveglia è disponibile anche in modalità di spento/risparmio energetico.

② iPod base

Collegare un iPod.

③Porta USB

Collegare un dispositivo USB (P. 9).

④VOLUME -/+

Regolare il volume.

⑤SOURCE

Commutare sulla sorgente di riproduzione.

⑥ALARM

Spegne/accende la sveglia e consente la regolazione di diverse impostazioni di allarme (P. 15, 16).

⑦SNOOZE/SLEEP

Impostare il timer per lo spegnimento o commutare la sveglia sulla modalità snooze (P. 16, 17).

⑧PRESET

Memorizzare/richiamare stazioni FM o passare alla cartella di riproduzione (ascoltando musica su CD dati o dispositivi USB).

⑨<< >>

Scegliere la traccia/il file da riprodurre, o sintonizzarsi sulla radio.

Tenendo premuto il pulsante durante la riproduzione di una traccia/un file si cerca in avanti/indietro nella traccia o nel file.

⑩/

Riproduzione/pausa della traccia riprodotta.

⑪

Espulsione del CD.

⑫Alloggio disco

Inserire un CD.

♦ Collegamento di un iPod alla base dell’iPod

#

• Mentre è collegato alla base l'iPod si ricarica. Se l'unità si trova nella modalità di risparmio energetico l'iPod non si ricarica.
• Verificare che adattatore della base utilizzato sia compatibile con il proprio iPod. Se non si utilizza l'adattatore oppure se l'adattatore non è compatibile, il collegamento potrebbe essere lento o insufficiente, con la conseguente possibilità di danni al connettore. Per i dettagli delle informazioni sull'adattatore della base, visitare il sito web ufficiale Apple.
• Forzare il collegamento della custodia protettiva di un iPod potrebbe danneggiare il connettore. Rimuovere la custodia protettiva prima del collegamento.
• Quando l'iPod non è in uso, impostare il coperchio della base in modo da proteggere il connettore.

Display del pannello anteriore

①Indicatore di riproduzione/riproduzione casuale/ripetizione

Visualizza la modalità di riproduzione (P. 6, 9).

②Ricevitore del segnale del telecomando

③Indicatore orologio

Mostra la lancetta delle ore dell'orologio (P. 5).

④Indicatore della sorgente

Visualizza la sorgente selezionata.

⑤Indicatore Bluetooth

Si accende se l'unità è collegata via Bluetooth (P. 10, 11).

⑥Indicatore di spegnimento

Si accende se il timer è stato impostato per lo spegnimento (P. 17).

⑦Indicatore della sveglia

Si accende se la sveglia è stata impostata (P. 14).

⑧Indicatore multifunzione

Visualizza diverse informazioni, compresa l'ora dell'orologio, il numero della traccia che viene riprodotta o la stazione FM ascoltata.

⑨Sensore dell'illuminazione

Rileva l'illuminazione dell'ambiente. Non coprire il sensore.

Pannello posteriore

① ALARM TYPE

Commuta tra i tipi di allarme (P. 15).

②CLOCK

Seleziona la visualizzazione del tipo di orologio o consente l'impostazione dell'ora (P. 5).

③DIMMER

Regolare la luminosità del display sul pannello anteriore (P. 17).

④AUX

Collega un dispositivo esterno.

⑤Terminale dell'antenna FM

Per collegare l'antenna FM in dotazione o un'antenna esterna.

Note

• Estrarre l'antenna. Se la ricezione radio è insufficiente, modificare l'altezza, l'orientamento o la posizione dell'antenna.
• Per una migliore ricezione, utilizzare un'antenna esterna disponibile in commercio anziché l'antenna FM fornita in dotazione.

⑥Rivestimento del terminale

Rimuovere il rivestimento del terminale prima di collegare dispositivi esterni a AUX, e/o collegare l'antenna FM al relativo terminale.

Se l'cavo per antenna da esterni c/o il cavo con dispositivo esterno vengono fatti passare attraverso l'asta del sostegno, leggere l'apposita Guida per l'assemblaggio.

Telecomando

◆ iPod tasti di regolazione

①Trasmettitore del segnale del telecomando
② (Alimentazione)

Premere per accendere/spegnere il sistema.

③ALARM

Attiva/disattiva la sveglia.

④SNOOZE/SLEEP

Per impostare il timer per lo spegnimento o commutare la sveglia sulla modalità snooze (P. 16, 17).

⑤Pulsante della sorgente

Commutare sulla sorgente di riproduzione.

⑥FOLDER

Per commutare sulla cartella di riproduzione per l'ascolto di musica su CD dati o dispositivi USB.

⑦

Per scegliere la traccia/il file da riprodurre.

Tenendo premuto il pulsante durante la riproduzione di una traccia/un file si cerca in avanti/indietro nella traccia o nel file.

⑧ ▶ II

Riproduzione/pausa.

⑨

Interruzione della riproduzione.

⑩ (Ripetizione)/ (Riproduzione casuale)

Per riprodurre musica su un iPod, un CD audio/dati o un dispositivo USB in ripetizione/riproduzione causale (P. 6, 9).

⑪ EQ LOW/MID/HIGH

Regola la qualità sonora dei bassi, dei mezzitoni o degli alti (P. 17).

⑫PRESET ^/

Selezionare una stazione FM preselezionata.

⑬MEMORY

Memorizzare la stazione FM (P. 12).

⑭TUNING ≈/ ≈

Sintonizzare la radio.

⑮VOLUME + /-

Regolare il volume.

⑯MUTE

Silenziamento/ripresa dell'audio.

REGOLAZIONE DELL'OROLOGIO

Impostazione dell'ora

Pannello superiore

1 Spostare l'interruttore CLOCK del pannello posteriore su SET.

Pannello posteriore

2 Impostare l'ora mediante << >>

3 Spostare l'interruttore CLOCK del pannello posteriore su CLOCK1 o CLOCK2.

[Non-Text]

• Il collegamento dell'iPod alla relativa base al punto 2 copia l'ora dell'iPod sull'unità. Se l'iPod è già collegato alla relativa base quando CLOCK è impostato su SET, l'ora dell'iPod non viene copiata.
• Premere SNOOZE/SLEEP al punto 2 per passare alla visualizzazione dell'orario da 12 a 24 ore.
  • L'indicatore "PM" apparirà soltanto quando si seleziona il formato di visualizzazione 12 ore.

Nota

Le impostazioni dell'ora vengono reimpostate se l'unità non viene alimentata per più di una settimana.

Commutazione da un tipo di orologio all'altro

Per passare a un tipo di orologio ad un altro, spostare l'interruttore CLOCK sul pannello posteriore.

Pannello posteriore

◆ Modalità di visualizzazione dell'orologio 1 (CLOCK 1)

◆ Modalità visualizzazione dell'ora 2 (CLOCK 2)

Es: 10:50

ASCOLTO DELL' iPod

Riproduzione con l'iPod

Per i dettagli sui modelli di iPod compatibili, fare riferimento a "DATI TECNICT" (P. 22).

Pannello superiore

Telecomando

1 Collegare l'iPod alla base iPod.
2 Premere SOURCE e impostare iPod come sorgente di riproduzione.
3 Attivare l'iPod premendo ▷

La riproduzione può essere controllata sia con il telecomando, l'iPod o con il pannello di controllo di questa unità.

Pulsante		Funzione
Pannello superiore	▷/□□	Riproduzione/pausa
	<</>>	SaltaPassaggio al brano precedente/successivo (tenere premuto)
Teleco-mando	▶II	Riproduzione/pausa
	|◀◀/▶▶|	SaltaPassaggio al brano precedente/successivo (tenere premuto)
	FOLDER/MENU/ENTER	Controllo menu dell’iPod

• L'iPod può essere rimosso durante la riproduzione.
- Se il sistema viene spento, si riaccende automaticamente al momento della riproduzione di musica/video sull'iPod.
- Se la sorgente audio selezionata è l'iPod, il sistema si spegnerà automaticamente una volta trascorsi 60 minuti senza che un dispositivo sia collegato alla base dell'iPod o che venga eseguita un'operazione.

Ripetizione/riproduzione casuale

La modalità di riproduzione può essere controllata sul display del pannello anteriore con l'indicatore di riproduzione/riproduzione casuale/ripctizione.

Telecomando

Note

• I tasti di ripetizione/ripetizione casuale possono non funzionare correttamente a seconda del tipo di iPod utilizzato.
• L'ordine di riproduzione a ripetizione/ripetizione casuale può non funzionare correttamente a seconda del tipo di iPod utilizzato.

◆ Riproduzione ripetuta

Premere REPEAT sul telecomando per selezionare una modalità di riproduzione tra le seguenti.

1 : Uno

ALL: Tutto

Nessuna visualizzazione: Disattiva

◆ Riproduzione casuale

Premere SHUFFLE sul telecomando per selezionare una modalità di riproduzione tra le seguenti.

B r a A 1 b

Nessuna visualizzazione: Disattiva

ASCOLTO DI CD E DISPOSITIVI USB

Riproducendo brani/file da CD/dispositivi USB, l'unità funziona nella seguente modalità.

• In caso di arresto del CD/del dispositivo USB che viene riprodotto, la traccia riprodotta in quel momento ricomincia alla ripresa della riproduzione.
• Premendo ■ sul telecomando mentre la riproduzione è interrotta, al successivo avvio l'unità riproduce le tracce come segue:
• Per i CD audio: dal primo brano del CD.

Per i CD dati/dispositivi USB: dal primo brano della cartella che contiene il brano ascoltato l'ultima volta.

- Il sistema si spegne automaticamente se non viene eseguita alcuna operazione entro 60 minuti dall'arresto della riproduzione del CD/dispositivo USB.

Per i dettagli sui dischi e i file riproducibili, fare riferimento a NOTE SUI DISCHI E I DISPOSITIVI USB (P. 21).

Ascolto di un CD audio

Pannello superiore

1 Premere SOURCE per impostare il CD come sorgente di riproduzione.
2 Inserire il CD audio nell'alloggiamento con il lato dell'etichetta rivolto verso la parte anteriore dell'unità.

La riproduzione si avvia automaticamente. Il numero del brano viene visualizzato per un attimo quando inizia la riproduzione o si saltano i brani.

Per il controllo dell'unità mentre vengono riprodotte tracce su CD audio, servirsi dei seguenti pulsanti.

Pulsante		Funzione
Pannello superiore	▷/□□	Riproduzione/pausa
	<</>>	SaltaPassaggio al brano precedente/successivo (tenere premuto)
	△	Espulsione del CD
Teleco-mando	▶□	Riproduzione/pausa
	|◀◀/▶▶|	SaltaPassaggio al brano precedente/successivo (tenere premuto)
	■	Stop

Nota

Non è possibile inserire o espellere CD quando il sistema è nella modalità di risparmio energetico (P. 2).

Ascolto di un CD dati

Pannello superiore

1 Premere SOURCE per impostare il CD come sorgente di riproduzione.
2 Inserire il CD dati nell'alloggiamento con il lato dell'etichetta rivolto verso la parte anteriore dell'unità.

La riproduzione si avvia automaticamente. Il numero della cartella/del file brano viene visualizzato per un attimo quando inizia la riproduzione o si saltano i brani.

Per il controllo dell'unità mentre vengono riprodotte tracce su CD dati, servirsi dei seguenti pulsanti.

Pulsante Funzione
Pannello superiore	▷/□□	Riproduzione/pausa
	<</>>	SaltaPassaggio al brano precedente/successivo (tenere premuto)
	PRESET	Cambio di cartella di riproduzione
	△	Espulsione del CD
Teleco-mando	▶□	Riproduzione/pausa
	|◀◀/▶▶|	SaltaPassaggio al brano precedente/successivo (tenere premuto)
	■	Stop
	FOLDER	Cambio di cartella di riproduzione

Ascolto di un dispositivo USB

Pannello superiore

Nota

Quando è collegato un dispositivo USB, le tracce vengono riprodotte nell'ordine che segue:

- Ordine di riproduzione delle cartelle: le cartelle vengono riprodotte in ordine alfabetico secondo i primi 3 caratteri del nome della cartella. La cartella che contiene caratteri diversi da quelli alfabetici viene riprodotta dopo quelle con caratteri alfabetici. - Ordine di riproduzione dei file: i file vengono riprodotti in ordine cronologico di data di scrittura.

1 Premere SOURCE e impostare l'USB come sorgente di riproduzione.

2 Collegare un dispositivo USB alla porta USB.

La riproduzione si avvia automaticamente. Il numero della cartella/del file brano viene visualizzato per un attimo quando inizia la riproduzione o si saltano i brani.

Per il controllo dell'unità mentre vengono riprodotte tracce su dispositivi dati, servirsi dei seguenti pulsanti.

Pulsante Funzione
Pannello superiore	▷/□□	Riproduzione/pausa
	<</>>	SaltaPassaggio al brano precedente/successivo (tenere premuto)
	PRESET	Cambio di cartella di riproduzione
Teleco-mando	▶II	Riproduzione/pausa
	I◄◄/►►	SaltaPassaggio al brano precedente/successivo (tenere premuto)
	■	Stop
	FOLDER	Cambio di cartella di riproduzione

Arrestare la riproduzione prima di scollegare il dispositivo USB.

Ripetizione/riproduzione casuale

La modalità di riproduzione può essere controllata sul display del pannello anteriore con l'indicatore di riproduzione/riproduzione casuale/ripetizione.

Telecomando

Se la sorgente selezionata contiene cartelle, ciascuna viene riprodotta nella modalità ripetizione/ripetizione casuale.

◆ Riproduzione ripetuta

Premere REPEAT sul telecomando per selezionare una modalità di riproduzione tra le seguenti.

: Tutte le tracce nella cartella (solo CD dati/dispositivo USB)

ALL : Tutte le tracce

1 : 1 traccia

Nessuna visualizzazione: Modalità ripetizione disattiva

◆ Riproduzione casuale

Premere SHUFFLE sul telecomando per selezionare una modalità di riproduzione tra le seguenti.

: Tutte le tracce nella cartella (solo CD dati/dispositivo USB)

XX ALL : Tutte le tracce

Nessuna visualizzazione: Modalità ripetizione casuale disattiva

ASCOLTO DI BRANI MUSICALI DAL COMPONENTE Bluetooth

L'unità è dotata di funzionalità Bluetooth. È possibile ascoltare musica via wireless dal componente Bluetooth (cellulare, lettore audio digitale, ecc.). Fare riferimento anche al manuale dell'utente del componente Bluetooth.

Effettuare il pairing dell'unità con il componente Bluetooth.

Il termine “Pairing” indica l’operazione di registrazione del componente di comunicazione (d’ora in poi chiamato “altro componente” con questa unità. Il cosiddetto pairing deve venire seguito al primo utilizzo del componente Bluetooth con questa unità o se i dati di pairing sono stati eliminati. Una volta completato il pairing, il collegamento successivo sarà facile anche in caso la connessione Bluetooth sia stata interrotta. Qualora il pairing non avvenga con successo, fare riferimento alla voce “Bluetooth” in “RISOLUZIONE DEI PROBLEMI” (P. 20).

• Quest'unità può venire accoppiata con fino a otto altri componenti. Una volta effettuato con successo il pairing con il nono componente, verrà eliminato il pairing con il componente della connessione meno recente.
• Se l'unità è connessa via Bluetooth a un altro componente, tenere premuto il pulsante SOURCE sull'unità oppure Bluetooth sul telecomando per interrompere la connessione Bluetooth prima di eseguire l'operazione di pairing.

◆ Se si utilizza un iPod touch/iPhone/iPad

Pannello superiore

1 Premere il pulsante SOURCE per impostare la sorgente di riproduzione su Bluetooth.
2 Sull'iPod touch/iPhone/iPad, attivare [Impostazioni] → [Generali] →Bluetooth].

Il collegamento Bluetooth apparirà in [Dispositivi]. (La procedura o la schermata potrebbe non corrispondere a quanto appare effettivamente sull'iPod touch/iPhone/iPad.)

3 Dall'elenco dei collegamenti Bluetooth dell'altro componente, scegliere questa unità (ISX-B820 Yamaha).

Una volta completato il pairing, sull'iPod touch/iPhone/iPad apparirà l'indicazione "Connesso".

L'indicatore Bluetooth sul display del pannello anteriore dell'unità si illuminerà.

◆ Se non si utilizza un iPod touch/iPhone/iPad

Pannello superiore

1 Premere il pulsante SOURCE per impostare la sorgente di riproduzione su Bluetooth.
2 Eseguire il pairing Bluetooth sull'altro componente. Per i dettagli, fare riferimento al manuale dell'utente del componente.
3 Dall'elenco dei collegamenti Bluetooth dell'altro componente, scegliere questa unità (ISX-B820 Yamaha).

Una volta completato il pairing, sul display del pannello anteriore dell'unità si accenderà l'indicatore Bluetooth per circa 1 secondo.

Se viene richiesta una password, inserire i numeri "0000".

Ascolto di un componente Bluetooth

Pannello superiore

1 Premere il pulsante SOURCE per impostare la sorgente di riproduzione su Bluetooth.
2 Collegare l'unità e l'altro componente via Bluetooth.
3 Riproduzione di musica con il componente Bluetooth.

Nota

Assicurarsi che il volume dell'unità non sia impostato su valori troppo elevati. Si consiglia di regolare il volume sull'altro componente.

[Non-Text]

• Se ci si collega via Bluetooth dall'altro componente e si riproduce musica mentre l'unità ha spento il sistema, l'unità accenderà automaticamente il sistema.
• Se si interrompe il collegamento Bluetooth dall'altro componente mentre la sorgente audio è impostata su Bluetooth, l'unità spegnerà automaticamente il sistema.
• Se la sorgente audio selezionata è Bluetooth, l'unità spegnerà automaticamente il sistema una volta trascorsi 60 minuti senza che venga effettuato un collegamento Bluetooth o che venga eseguita un'operazione.

Collegamento di un componente già accoppiato via Bluetooth

Una volta completato il pairing, il collegamento Bluetooth successivo sarà facile.

♦ Collegamento da questa unità

Pannello superiore

1 Premere il pulsante SOURCE per impostare la sorgente di riproduzione su Bluetooth.

L'indicatore Bluetooth lampeggerà sul display del pannello anteriore. L'unità cercherà l'altro componente usato più recente via Bluetooth e stabilirà un collegamento (è prima necessario attivare l'impostazione Bluetooth sull'altro componente).

Una volta stabilito il collegamento Bluetooth, si illuminerà l'indicatore Bluetooth.

Nota

Yamaha non fornisce alcuna garanzia in merito ai collegamenti tra l'unità e i dispositivi compatibili con la funzione Bluetooth.

♦ Collegamento dall'altro componente

1 Attivare Bluetooth nelle impostazioni Bluetooth dell'altro componente.
2 Dall'elenco dei collegamenti Bluetooth dell'altro componente, scegliere questa unità (ISX-B820 Yamaha).
Verrà stabilito il collegamento Bluetooth e l'indicatore Bluetooth sul display del pannello anteriore dell'unità si illuminerà.

Nota

Non è possibile stabilire collegamenti Bluetooth dall'altro componente quando l'unità è in modalità di risparmio energetico. Accendere il sistema.

Interrompere un collegamento Bluetooth

Se una qualsiasi delle seguenti operazioni viene eseguita durante un collegamento Bluetooth, questo verrà interrotto.

• Tenere premuto SOURCE sull'unità oppure Bluetooth sul telecomando.
• Spegnere il sistema.
• Disattivare le impostazioni Bluetooth dell'altro componente.

[Non-Text]

Quando si collega un iPod touch/iPhone/iPad via Bluetooth, è possibile che il collegamento Bluetooth venga interrotto se si commuta la sorgente audio su iPod o USB mentre un altro iPod è connesso.

ASCOLTO DI STAZIONI RADIO IN FM

Memorizzare la stazione FM

Pannello superiore

Nota

Se una stazione in FM viene sintonizzata manualmente, il suono è in mono.

1 Premere SOURCE e impostare FM come sorgente per la riproduzione.

2 Premere sintonizzare la stazione in FM.

Tipo di sintonizzazione Funzionamento
Pannello superiore	Sintonizzazione automatica	Tenere premuto《《 o >>》
	Sintonizzazione manuale	Premere più volte《《 o >>》
Telecomando	Sintonizzazione automatica	Tenere premuto TUNING ^ ▷ ▷ .
	Sintonizzazione manuale	Premere più volte TUNING ^ ▷ ▷ .

Memorizzazione di stazioni FM (preselezioni)

Usare la funzione di preselezione per memorizzare le 5 stazioni preferite.

Pannello superiore

1 Premere sintonizzarsi sulla stazione preferita in FM.
2 Tenere premuto PRESET.

Uso del telecomando

Tenere premuto MEMORY.

3 Premere PRESET e selezionare il numero preselezionato per memorizzare la stazione in FM.

Uso del telecomando

Premere PRESET ^/√.

4 Temere premuto PRESET per memorizzare la stazione preselezionata.

Questo memorizza la stazione FM.

Uso del telecomando

Premere MEMORY.

Selezione di una stazione FM preselezionata.

Pannello superiore

1 Premere SOURCE e impostare FM come sorgente per la riproduzione.
2 Premere più volte PRESET per selezionare la stazione FM preselezionata.

Uso del telecomando

Premere PRESET ^/√.

ASCOLTO DI SORGENTI ESTERNE

Pannello superiore

Prima di collegare i cavi audio, spegnere il sistema. Prima di collegare dispositivi esterni, rimuovere il coperchio del terminale.

1 Collegare il dispositivo audio esterno a AUX sul pannello posteriore utilizzando un mini spinotto stereo da 3,5 mm reperibile in commercio.

Nota

Prima di eseguire il collegamento, abbassare il volume dell'unità e del dispositivo audio portatile.

2 Premere ⏻ per accendere il sistema.
3 Premere SOURCE e impostare AUX come sorgente di riproduzione.
4 Avviare la riproduzione sul dispositivo audio esterno collegato.

USO DELLA FUNZIONE SVEGLIA

L'unità comprende una funzione di sveglia (IntelliAlarm) che riproduce sorgenti musicali o imposta tonalità all'ora stabilita in una gamma di metodi diversi. La funzione sveglia ha le seguenti caratteristiche.

◆ 3 tipi di sveglia

Selezionare tra 3 tipi di sveglia, combinando musica e tonalità.

SOURCE + BEEP	La sorgente audio e il segnale acustico selezionati vengono riprodotti all'ora impostata. Questa modalità viene consigliata per cominciare la giornata al meglio.3 minuti prima dell'ora impostata: la musica della sorgente inizia a basso volume, che gradualmente aumenta all'avvicinarsi dell'ora della sveglia.Ora della sveglia: si inizia ad avvertire anche una tonalità.
SOURCE	La sorgente audio selezionata viene riprodotta all'ora impostata. Il volume inizia basso e aumenta gradualmente fino a raggiungere il volume impostato.
BEEP	All'ora impostata viene riprodotto soltanto il segnale acustico.

◆ Varie sorgenti musicali

È possibile la selezione dell'iPod, di CD audio, CD dati, dispositivi USB e radio. È possibile anche la selezione dei seguenti, a seconda della sorgente audio:

Sorgente Metodo di riproduzione Funzione
iPod Ripresa		L’unità riprende la riproduzione dall’ultima traccia suonata.Se in precedenza si è creata una playlist* dal nome “ALARM Yamaha DTA”, la playlist memorizzata sull’iPod può essere riprodotta ripetutamente.Per inserire il nome della playlist, utilizzare spazi a byte singolo per separare le parole e immettere caratteri a byte singolo, assicurandosi di utilizzare correttamente maiuscole e minuscole.
CD audio	Brano selezionato Il brano selezionato viene riprodotto ripetutamente.
	Ripresa Il brano ascoltato durante l’ultima riproduzione.
CD dati/USB	Cartella La cartella selezionata viene riprodotta ripetutamente.
	Ripresa Il brano ascoltato durante l’ultima riproduzione.
FM	Stazione preselezionata Viene riprodotta la stazione radio FM preselezionata scelta.
	Ripresa La stazione FM ascoltata durante l’ultima riproduzione.

* Per informazioni sulla creazione di una playlist, fare riferimento alle istruzioni del proprio iPod o iTunes.

Snooze

È possibile abilitare la funzione di snooze per riattivare la sveglia dopo 5 minuti.

Impostare l'ora e il tipo di sveglia

Pannello superiore

Nota

L'impostazione della sveglia viene cancellata se il sistema viene spento senza completarla in modo corretto.

1 Tenere premuto ALARM.

L'indicatore della sveglia (1) o'fora impostata della sveglia lampeggiano.

2 Premere <> per impostare l'ora della sveglia.

Uso del telecomando

Premere ◀◀◀/▶▶▶.

3 Selezionare il tipo di allarme con l'interruttore ALARM TYPE sul pannello posteriore.

Per i dettagli sui tipi di sveglia, fare riferimento a P. 14.

4 (Se vengono selezionati tipi di allarme diversi da BEEP) Premere SOURCE per selezionare la sorgente musicale.

È possibile selezionare qualsiasi sorgente, ad eccezione di AUX e Bluetooth.

Uso del telecomando

Premere Pulsante della sorgente per selezionare la sorgente musicale.

Note

• Se è stata selezionata iPod/CD/USB, collegare/innerire la sorgente sonora (iPod, CD audio/dati, dispositivo USB) all'/nell'unità.
• Se non è possibile la riproduzione della sorgente all'ora impostata per la sveglia (ad es. l'iPod non è collegato), viene riprodotta la tonalità.

5 (quando vengono selezionati tipi di sveglia diversi da BEEP) Specificare la traccia, la cartella o la stazione in FM da riprodurre.

Se l'iPod è impostato come sorgente:

non sono necessarie impostazioni.

Se la sorgente selezionata è CD/USB/FM:

premere PRESET per selezionare il brano (CD audio), la cartella (CD dati/dispositivo USB) o la stazione in FM da riprodurre.

Uso del telecomando

Premere PRESET ^/√.

• Se la sorgente impostata è l’iPod, l’unità riproduce la playlist “ALARM Yamaha DTA” all’ora impostata per la sveglia. Se non è possibile trovare la playlist nell’iPod, l’unità riprende la riproduzione dall’ultimo brano ascoltato (ripresa).
• Se viene selezionata CD/USB/FM come sorgente e viene impostato "0" come numero di traccia/cartella, viene ripreso il brano o la stazione FM ascoltati l'ultima volta (ripresa).

6 Impostare il volume della sveglia premendo VOLUME -/+.

7 Premere ALARM per completare l'impostazione della sveglia.

La sveglia viene impostata e si accende il relativo indicatore ([●]).

Attivazione/disattivazione della sveglia

Pannello superiore

1 Premere ALARM.

Quando la sveglia è attivata, ne viene visualizzato l'indicatore (1) per alcuni istanti l'ora. Premendo nuovamente ALARM, l'indicatore della sveglia (1) sveglia si spengono.

Le impostazioni della sveglia vengono salvate anche dopo lo spegnimento della stessa. Se la sveglia viene nuovamente accesa, premendo ALARM si attiva con le impostazioni precedenti.

Operazioni durante la riproduzione del suono della sveglia

All'ora impostata per la sveglia, viene riprodotto il relativo suono. Durante la riproduzione sono disponibili le seguenti operazioni.

Pannello superiore

1 (se si vuole interrompere la sveglia per breve tempo) Premere SNOOZE/SLEEP.

SNOOZE arresta la sveglia per farla riprendere dopo 5 minuti.

• Se si imposta SOURCE + BEEP, premere SNOOZE/SLEEP una volta per interrompere il segnale acustico e due volte per interrompere la sorgente audio. 5 minuti dopo l'interruzione, la sorgente audio riprende a volume basso aumentandolo gradatamente e il segnale acustico riprende.
• Quando viene attivata la funzione snooze, l'indicatore della sveglia lampeggia.

2 (se si vuole spegnere la sveglia) Premere ALARM o ⏻.

La sveglia si interrompe automaticamente dopo 60 minuti, salvo interruzione manuale.

USO DEL TIMER PER LO SPEGNIMENTO

È possibile impostare l'ora di spegnimento automatico del sistema.

Pannello superiore

1 Premere SNOOZE/SLEEP alcune volte finché il sistema non si spegne.

Il timer per lo spegnimento può essere impostato su 30, 60, 90 e 120 minuti. Quando è stato impostato il tempo l'indicatore di spegnimento appare (2 sul display del pannello anteriore.

[Non-Text]

Premendo SNOOZE/SLEEP quando il timer di spegnimento è attivato, le impostazioni di questo vengono cancellate.

CONTROLLO TONO

Telecomando

1 Premere uno dei pulsanti EQ LOW/MID/HIGH sul telecomando durante la riproduzione.

Selezionare la tonalità da regolare (LOW, MID, HIGH).

2 Premere ◀◀◀/▶▶▶ per regolare la tonalità.

Ciascuna tonalità può essere regolata da -5 a +5.

3 Premere ENTER per completare le impostazioni.

È anche possibile premere il pulsante EQ premuto al punto 1 per completare le impostazioni.

Per modificare la tonalità di altre frequenze audio, tornare al punto 1 e premere il pulsante EQ per regolare la frequenza desiderata.

REGISTRAZIONE DELLA LUMINOSITÀ SUL DISPLAY DEL PANNELLO ANTERIORE

Pannello posteriore

1 Regolare la luminosità con l'interruttore DIMMER sul pannello posteriore.

AUTO: regola automaticamente la luminosità per adattarla all'ambiente circostante.

1: più luminosa.

2: più scura.

Nota

Quando viene impostato AUTO, la luminosità del pannello anteriore viene corretta automaticamente con l'apposito sensore (P. 3). Accertarsi che il sensore non sia coperto.

RISOLUZIONE DEI PROBLEMI

Se c'è un problema nell'unità, verificare innanzitutto l'elenco che segue. Qualora non si riuscisse a risolvere il problema applicando le soluzioni suggerite, o se il problema non rientra fra quelli elencati qui di seguito, spegnere l'unità e staccare la spina, quindi rivolgersi al più vicino rivenditore o centro di assistenza autorizzato Yamaha.

Problemi di carattere generale

Problema Causa Soluzione
Impossibile accendere l’unità.	Cavo di alimentazione non fissato bene.	Ricollegare fissando bene il cavo di alimentazione alla presa a parete e all’unità.
Non esce alcun suono dagli altoparlanti.	Il volume potrebbe essere regolato sul livello minimo.	Regolare il livello del volume.
	La sorgente in ingresso potrebbe essere errata.	Selezionare la sorgente in ingresso corretta.
La riproduzione del suono cessa improvvisamente.	Potrebbe essere impostato lo spegnimento (P. 17).	Accendere il sistema e riprodurre di nuovo la sorgente di segnale.
Il suono è incrinato/distorto o c’è un rumore anormale.	Il volume della sorgente di ingresso è eccessivo, o il volume di questa unità è eccessivo (specialmente i bassi).	Regolare il volume con VOLUME, o regolare i bassi con EQ (P. 17).
L’unità non funziona correttamente.	L’unità potrebbe aver subito una forte scarica elettrica, per esempio un fulmine o una quantità eccessiva di elettricità statica, o ci potrebbe essere stata una caduta di tensione.	Spegnere il sistema e scollegare il cavo di alimentazione. Attendere circa 30 secondi, ricollegare il cavo di alimentazione, quindi accendere il sistema.
Il sistema si accende, ma si spegne subito dopo.
Un’apparecchiatura digitale o ad alta frequenza causa rumori.	L’unità potrebbe essere troppo vicina all’apparecchiatura digitale o ad alta frequenza.	Allontanare ulteriormente l’unità dall’apparecchiatura.
L’impostazione dell’orologio è stata cancellata.	L’alimentazione dell’unità potrebbe essere stata interrotta per più di una settimana.	Collegare bene il cavo di alimentazione alla presa a parete e regolare di nuovo l’orologio (P. 5).
L’iPod non emette alcun suono durante l’ora della sveglia anche se SOURCE è impostato su iPod.	L’iPod non è collegato saldamente all’apposita base.	Rimuovere un iPod dall’unità e quindi collegarlo nuovamente all’apposita base (P. 2).
	L’interruttore ALARM TYPE è impostato su BEEP.	Impostare ALARM TYPE su SOURCE + BEEP o SOURCE (P. 15).
L’orologio lampeggia e l’unità non può funzionare.	L’interruttore CLOCK nel pannello posteriore è impostato su SET e questa unità è in modalità di impostazione dell’orologio.	Impostare l’interruttore CLOCK su CLOCK1 o CLOCK2 (P. 5).

iPod

Problema Causa Soluzione
Nessun suono.	L’iPod non è collegato saldamente all’apposita base.	Rimuovere un iPod dall’unità e quindi collegarlo nuovamente all’apposita base (P. 2).
	La versione del software dell’iPod non è stata aggiornata.	Scaricare l’ultima versione di iTunes dal sito web di Apple e aggiornare il software di iPod sull’ultima versione.
L’iPod non si carica.	L’iPod non è collegato saldamente all’apposita base.	Rimuovere un iPod dall’unità e quindi collegarlo nuovamente all’apposita base (P. 2).
	Il sistema è impostato in modalità di risparmio energetico (P. 2).	Premere per annullare la modalità di risparmio energetico.
L’indicatore dell’iPod lampeggia due volte, ripetendo per 3 volte, dopo il collegamento dell’iPod stesso.	L’iPod in uso non è supportato dall’unità.	Utilizzare un iPod supportato (P. 22).

Riproduzione di CD

Problema Causa Soluzione
Impossibile inserire il disco.	Il sistema è impostato in modalità di risparmio energetico.	Premere ☑er annullare la modalità di risparmio energetico (P. 2).
Alcune operazioni dei pulsanti non funzionano.	Il disco caricato nell’unità potrebbe non essere compatibile.	Utilizzare un disco supportato dall’unità (P. 21).
La riproduzione non inizia immediatamente dopo aver premuto ▷/□□.	Il disco potrebbe essere sporco. Pulire il disco.
	Il disco caricato nell’unità potrebbe non essere compatibile.	Utilizzare un disco supportato dall’unità (P. 21).
	Se l’unità è stata spostata da un posto freddo a uno caldo, potrebbe essersi formata della condensa sulla testina di lettura del disco.	Aspecttare una o due ore fino a che l’unità raggiunge la temperatura ambiente e riprovare.
Il doppio lampeggio dell’indicatore CD si ripete 3 volte e il disco viene espulso.	Il disco caricato nell’unità potrebbe non essere compatibile.	Utilizzare un disco supportato dall’unità (P. 21).
	Il disco potrebbe essere sporco. Pulire il disco.
	Il disco non contiene file riproducibili.	Utilizzare un disco che contenga file riproducibili (P. 21, 22).
	Il disco è stato caricato al contrario.	Inserire un disco con il lato dell’etichetta rivolta verso il lato più vicino.
Dopo il caricamento di un disco, viene visualizzato “Err” nel display del pannello anteriore.	Si è verificato un errore nell’unità.	Espellere il disco mediante △

Riproduzione di un dispositivo USB

Problema Causa Soluzione
I file MP3/WMA nel dispositivo USB non vengono riprodotti.	Il dispositivo USB non è stato riconosciuto.	Spegnere il sistema e ricollegare il dispositivo USB all’unità.
		Collegare una spina di alimentazione CA, se in dotazione con il dispositivo.
		Se le soluzioni di cui sopra non consentono di risolvere il problema, non è possibile riprodurre il dispositivo USB nell’unità.
Dopo la connessione di un dispositivo USB si ripete per 3 volte il doppio lampeggio dell’indicatore dell’USB.	È stato collegato un dispositivo USB non compatibile all’unità.	Spegnere il sistema e ricollegare il dispositivo USB all’unità. Se tale soluzione non consente di risolvere il problema, non è possibile riprodurre il dispositivo USB nell’unità.
	Il dispositivo USB non contiene file riproducibili.	Utilizzare un dispositivo USB che contenga file riproducibili (P. 21, 22).
Dopo il collegamento di un dispositivo USB, viene visualizzato “Err” nel display del pannello anteriore.	È stato collegato un dispositivo USB non compatibile all’unità.	Spegnere il sistema e ricollegare il dispositivo USB all’unità. Se tale soluzione non risolve il problema, non è possibile riprodurre il dispositivo USB nell’unità.
	È stato rilevato un eccesso di corrente.

Bluetooth

Problema Causa Soluzione
Non è possibile accoppiare quest’unità con l’altro componente.	L’altro componente non supporta il profilo A2DP.	Eseguire il pairing con un componente che supporti il profilo A2DP.
	Un adattatoreBluetooth o altro che si desidera accoppiare con questa unità ha una password diversa da “0000”.	Utilizzare un adattatoreBluetoothcon password “0000”.
	L’unità e l’altro componente sono troppo distanti.	Spostare l’altro componente più vicino all’unità.
	Nelle vicinanze è presente un dispositivo (forno a microonde, LAN wireless ecc.) che emette segnali nella gamma dei 2,4 GHz.	Allontanare l’unità dal dispositivo emittente i segnali di radio-frequenza.
Impossibile stabilire un collegamentoBluetooth.	L’unità non è registrata nell’elenco dei collegamentiBluetoothdell’altro componente.	Riseguire le operazioni di pairing (P. 10).
Non viene prodotto alcun suono o la riproduzione si interrompe.	Il collegamentoBluetoothdell’unità con l’altro componente è interrotto.	Riseguire le operazioni di collegamentoBluetooth(P. 11).
	L’unità e l’altro componente sono troppo distanti.	Spostare l’altro componente più vicino all’unità.
	Nelle vicinanze è presente un dispositivo (forno a microonde, LAN wireless ecc.) che emette segnali nella gamma dei 2,4 GHz.	Allontanare l’unità dal dispositivo emittente i segnali di radio-frequenza.
	La funzioneBluetoothdell’altro componente è disattivata.	Attivare la funzioneBluetoothdell’altro componente.
	L’altro componente non è impostato per inviare segnali audioBluetoothall’unità.	Controllare che la funzioneBluetoothdell’altro componente sia impostata correttamente.
	L’impostazione di pairing dell’altro componente non è impostata su questa unità.	Impostare il pairing dell’altro componente su questa unità.
	Il volume dell’altro componente è impostato al minimo.	Aumentare il livello del volume.

Ricezione FM della radio

Problema Causa Soluzione
Troppi disturbi.	L’antenna potrebbe essere collegata in modo inadeguato.	Verificare che l’antenna sia collegata correttamente (P. 3) o utilizzare un’antenna esterna disponibile in commercio.
Le trasmissioni stereofoniche sono troppo disturbate.	La stazione radio scelta potrebbe essere lontana dalla propria posizione, oppure la ricezione delle onde radio potrebbe essere debole.	Per aumentare la qualità del segnale, provare la sintonizzazione manuale (P. 12) o usare un’antenna esterna disponibile in commercio.
Anche con un’antenna per esterni, la ricezione di onde radio è debole (il suono è distorto).	Potrebbero verificarsi riflessioni multipercorso o altre interferenze radio.	Cambiare l’altezza, la direzione o la posizione dell’antenna.

Telecomando

Problema Causa Soluzione
Il telecomando funziona male.	Il telecomando potrebbe essere utilizzato fuori dal suo raggio d'azione.	Per informazioni sul raggio d'azione del telecomando, fare riferimento a “Come utilizzare il telecomando” (P. 1).
	Il ricevitore del segnale del telecomando (€ P. 3) potrebbe essere esposto a luce solare diretta o ad illuminazione artificiale intensa (lampade a fluorescenza).	Cambiare l'illuminazione o l'orientamento dell'unità.
	La batteria potrebbe essere scarica. Sostituire le batterie con due batterie nuove.
	Ci sono ostacoli tra il ricevitore del segnale del telecomando dell'unità e il telecomando.	Rimuovere gli ostacoli.

NOTE SUI DISCHI E I DISPOSITIVI USB

Informazioni sui CD

Questa unità è progettata per l'uso con CD, CD-R* e CD-RW* con i seguenti loghi.

* CD-R/RW formato ISO 9660

#

Quest'unità può riprodurre dischi contrassegnati da uno dei loghi sopra riportati. I loghi sono stampati sui dischi e sulla relativa custodia.

Nota

• Non caricare in quest'unità altri tipi di dischi. Farlo potrebbe danneggiarla.
- Un CD-R/RW può essere riprodotto solo se finalizzato.
- Alcuni dischi non possono essere riprodotti a seconda delle caratteristiche proprie o di registrazione.
• Non usare dischi di forma insolita, ad esempio a forma di cuore.
- Non usare dischi che presentino una superficie particolarmente graffiata.
- Non caricare dischi incrinati, deformati o sporchi di colla.
• Non utilizzare dischi da 8 cm.

Trattamento dei dischi

- Non toccare la superficie del disco. Tenere il disco per i bordi (e il foro centrale).

• Non usare matite o evidenziatori appuntiti per scrivere sui dischi.

- Non applicare nastro adesivo, etichette, colla o altro ai dischi.

- Non usare rivestimenti protettivi, per evitare i graffi.

- Non inserire nell'unità più di un disco alla volta. Ciò può causare danni sia a quest'unità che ai dischi.

- Non inserire corpi estranei nell'alloggiamento per il disco.

• Non esporre i dischi al sole, a temperature elevate, umidità eccessiva o polvere.

- Se un disco si sporca, passare con un panno morbido e asciutto dal centro verso i bordi. Non usare detergenti per dischi in vinile o solventi per vernici.

• Per evitare guasti, non usare detergenti per lenti reperibili in commercio.

Attenzione

Line drawing of hands holding a cloth over a curved object, no text or symbols present

Informazioni sui dispositivi USB

Questa unità supporta i dispositivi di memoria di massa USB (per esempio: memoria flash, lettori di file audio portatili) che utilizzano il formato FAT16 o FAT32.

Nota

• Determinati dispositivi potrebbero non funzionare correttamente, neanche se soddisfano i requisiti.
• Non collegare dispositivi diversi dai dispositivi di memoria di massa USB (per esempio: caricabatterie USB o hub USB), PC, lettori di schede, dischi rigidi esterni, ecc.
• La Yamaha declina ogni responsabilità in caso di danni al dispositivo USB o di perdita di dati dallo stesso, che si dovessero verificare mentre tale dispositivo è collegato a questa unità.
• La leggibilità e l'alimentazione di ogni genere di dispositivo USB non possono essere garantite.
• Non è possibile utilizzare dispositivi USB con cifratura.

Informazioni sui file MP3 o WMA

Nota

• L'unità è in grado di riprodurre:

File	Velocità di trasmissione (kbps)	Frequenza di campionamento (kHz)
MP3 8 - 320**	16 - 48
WMA 16 - 320**	22,05 - 48

** Sono supportate sia la velocità di trasmissione costante che quella variabile.

- Il numero massimo di file/cartelle visualizzabili nell'unità è il seguente.

	CD dati USB
Numero totale massimo di file 512	9999
Numero massimo di cartelle 255 128
Numero massimo di file per cartella	511 255

- Non è possibile riprodurre file protetti da copyright.

DATI TECNICI

◆ SEZIONE LETTORE

iPod (Connessione digitale) [A luglio 2012]

• iPod compatibili .... iPod touch (1a, 2a, 3a e 4a generazione)
  iPod classic
  iPod nano (2a, 3a, 4a, 5a e 6a generazione)

• iPhone compatibili ...... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone
  Alcuni iPod potrebbero non essere rilevati dall'unità, o alcune funzioni potrebbero non essere compatibili con il modello o la versione del software dell'iPod.

CD

• Supporti CD, CD-R/RW
• Formato audio ....Audio CD, MP3, WMA

Laser

• Tipo .... Laser semiconduttore GaAs/GaAlAs
  • Lunghezza d'onda 790 nm
• Potenza di uscita.... 7 mW

USB

- Formato audio .... MP3, WMA

AUX

- Connettore di ingresso ....spinotto mini STEREO da 3,5 mm

◆ SEZIONE Bluetooth

• Versione Bluetooth ....Ver. 2.1+EDR
• Protocoli supportati ......A2DP, AVRCP
• Codec supportati .... SBC, AAC
• Uscita wireless Bluetooth Classe 2
• Distanza massima di comunicazione .... 10 m (senza ostacoli)

◆ SINTONIZZATORE

• Gamma di sintonizzazione
FM da 87,50 a 108,00 MHz

♦ DATI GENERALI

• Alimentazione....CA da 230 V, 50 Hz
• Consumo.... 20 W
• Consumo a sistema spento.... 1,5 W
• Consumo in modalità di risparmio energetico...... al massimo 0,5 W
• Dimensioni

Peso: 12,0 kg

Dati tecnici soggetti a modifiche senza preavviso.

SICUREZZA DEL LASER

Quest'unità impiega un laser. Poiché esiste il rischio possibili lesioni agli occhi, solo personale qualificato di assistenza tecnica deve aprire la copertura o cercare di riparare questo dispositivo.

PERICOLO

Quando è aperta l'unità emette radiazioni laser visibili. Evitare l'esposizione diretta al raggio laser. Quando l'unità è collegata alla presa a parete, non guardare all'interno attraverso l'alloggiamento del disco o altre aperture.

Il laser contenuto in questo prodotto è in grado di emettere radiazioni eccedenti i limiti fissati per la Classe 1.

iPod, iPhone

La dicitura “Made for iPod” e “Made for iPhone” indica che un accessorio elettronico è stato progettato specificatamente per essere collegato all’iPod o all’iPhone e che lo sviluppatore ne certifica la conformità agli standard Apple.

Apple non è responsabile per l'uso di questo dispositivo né per la rispettiva conformità agli standard di sicurezza e normativi. L'uso di questo accessorio con l'iPod o l'iPhone potrebbe influire negativamente sulle prestazioni wireless.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch e iTunes sono marchi registrati di Apple Inc., depositati negli USA e in altri paesi.

Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sui documenti che li accompagnano significano che i prodotti e le batterie elettriche e elettroniche non dovrebbero essere mischiati con i rifiuti domestici generici.

Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, li porti, prego, ai punti di raccolta appropriati, in accordo con la Sua legislazione nazionale e le direttive 2002/96/CE e 2006/66/CE.

Smaltendo correttamente questi prodotti e batterie, Lei aiuterà a salvare risorse preziose e a prevenire alcuni potenziali effetti negativi sulla salute umana e l'ambiente, che altrimenti potrebbero sorgere dal trattamento improprio dei rifiuti.

Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie, prego contatti la Sua amministrazione comunale locale, il Suo servizio di smaltimento dei rifiuti o il punto vendita dove Lei ha acquistato gli articoli.

[Informazioni sullo smaltimento negli altri Paesi al di fuori dell'Unione europea]

Questi simboli sono validi solamente nell'Unione europea. Se Lei desidera disfarsi di questi articoli, prego contatti le Sue autorità locali o il rivenditore e richieda la corretta modalità di smaltimento.

Noti per il simbolo della batteria (sul fondo due esempi di simbolo):

È probabile che questo simbolo sia usato in combinazione con un simbolo chimico. In questo caso è conforme al requisito stabilito dalla direttiva per gli elementi chimici contenuti.

Bluetooth

• Bluetooth è una tecnologia di comunicazione wireless tra dispositivi entro un'area di circa 10 metri mediante la banda di frequenza di 2,4 GHz, una banda utilizzabile senza licenza.
• Bluetooth è una marchio registrato di Bluetooth SIG ed è utilizzato da Yamaha in accordo con la licenza.

Gestione delle comunicazioni Bluetooth

• La banda di 2,4 GHz utilizzata dai dispositivi compatibili Bluetooth è una banda radio condivisa da molti tipi di apparecchiature. Anche se i dispositivi compatibili Bluetooth utilizzano una tecnologia che riduce l'influenza di altri componenti che utilizzano la stessa banda radio, tale influenza può ridurre la velocità o la distanza di comunicazione e, in alcuni casi, interrompere le comunicazioni.
• La velocità di trasferimento del segnale e la distanza alla quale la comunicazione è possibile varia a seconda della distanza tra i dispositivi comunicanti, della presenza di ostacoli, delle condizioni delle onde radio e del tipo di apparecchiatura.
• Yamaha non fornisce alcuna garanzia in merito ai collegamenti wireless tra l'unità e i dispositivi compatibili con la funzione Bluetooth.

In caso di macchie di colore o disturbi nell'utilizzo in prossimità di un televisore, allontanare l'unità dal televisore quando è in uso.

Mantenere l'unità a una distanza di almeno 22 cm da persone con pacemaker cardiaco o un defibrillatore impiantato.

Le onde radio potrebbero interferire con gli apparecchi elettromedicali. Non utilizzare l'unità vicino ad apparecchi medici o all'interno di strutture mediche.

L'utente non deve eseguire reverse engineering, decompilare, alterare, tradurre o smontare il software utilizzato in questa unità, sia in parte che nella sua totalità. Gli utenti aziendali, sia impiegati dell'azienda stessa che partner in affari, dovranno osservare gli accordi contrattuali contenuti in questa clausola. Se quanto stipulato in questa clausola e in questo contratto non potesse essere osservato, l'utente dovrà immediatamente interrompere l'utilizzo di questo software.

Yamaha Music Europe GmbH dichiara con il presente che questa unità è conforme ai requisiti essenziali e alle normative pertinenti della direttiva 1999/5/CE.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany Tel: [phone]

CE

PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE UTILIZAR ESTE APARATO.

1 Para asegurar el mejor rendimiento de este aparato, lea atentamente este manual. Y luego guárdelo en un lugar seguro para poder consultarlo en el futuro en caso de ser necesario.

2 Instale esta unidad en un lugar bien ventilado, fresco, seco y limpio, alejado de la luz directa del sol, fuentes de calor, vibración, polvo, humedad y frío. Para una adecuada ventilación, permita que el equipo tenga el siguiente espacio libre mínimo:

Arriba: 15 cm

Atrás: 2,5 cm

A los lados: 10 cm

3 Coloque este aparato lejos de otros aparatos eléctricos, motores o transformadores, para evitar así los ruidos de zumbido.

4 No exponga este aparato a cambios bruscos de temperaturas, del frío al calor, ni lo coloque en lugares muy húmedos (una habitación con deshumidificador, por ejemplo), para impedir así que se forme condensación en su interior, lo que podría causar una descarga eléctrica, un incendio, daños en el aparato y/o lesiones a las personas.

5 Evite instalar este aparato en un lugar donde puedan caerle encima objetos extraños y/o donde quede expuesto al goteo o a la salpicadura de líquidos. Encima de este aparato no ponga:

- Otros componentes, porque pueden causar daños y/o decoloración en la superficie de este aparato.

- Objetos con fuego (velas, por ejemplo), porque pueden causar un incendio, daños en el aparato y/o lesiones a las personas.

- Recipientes con líquidos, porque pueden caerse y derramar el líquido, causando descargas eléctricas al usuario y/o dañando el aparato.

6 No tape este aparato con un periódico, mantel, cortina, etc. para no impedir el escape del calor. Si aumenta la temperatura en el interior del aparato, esto puede causar un incendio, daños en el aparato y/o lesiones a las personas.

7 No enchufe este aparato a una toma de corriente hasta después de haber terminado todas las conexiones.

8 No ponga el aparato al revés. Podría recalentarse y posiblemente causar daños.

9 No utilice una fuerza excesiva con los conmutadores, los controles y/o los cables.

10 Cuando desconecte el cable de alimentación de la toma de corriente, sujete la clavija y tire de ella; no tire del propio cable.

11 No limpie este aparato con disolventes químicos porque podría estropear el acabado. Utilice un paño limpio y seco para limpiar el aparato.

12 Utilice solamente la tensión especificada en este aparato. Utilizar el aparato con una tensión superior a la especificada resulta peligroso y puede producir un incendio, daños en el aparato y/o lesiones a las personas. Yamaha no se hará responsable de ningún daño debido al uso de este aparato con una tensión diferente de la especificada.

13 Para impedir daños debidos a relámpagos, desconecte el cable de alimentación y antenas externas de la toma de corriente durante una tormenta eléctrica.

14 No intente modificar ni arreglar este aparato. Póngase en contacto con el personal de servicio Yamaha cualificado cuando necesite realizar alguna reparación. La caja no deberá abrirse nunca por ninguna razón.

15 Cuando no piense utilizar este aparato durante mucho tiempo (cuando se ausente de casa por vacaciones, por ejemplo) desconecte el cable de alimentación de la toma de corriente.

16 Asegúrese de leer la sección “SOLUCIÓN DE PROBLEMAS” antes de dar por concluido que su aparato está averiado.

17 Antes de trasladar este aparato, pulse para activar el sistema y, a continuación, desconecte el cable de alimentación CA de la toma de corriente.

18 La condensación se formará cuando cambie de repente la temperatura ambiental. Desconecte en este caso el cable de alimentación de la toma de corriente y no utilice el aparato.

19 El aparato se calentará cuando la utilice durante mucho tiempo. Desactive el sistema y, a continuación, no utilice la unidad para dejar que se enfríe.

20 Instale este aparato cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación.

21 Las baterías no deberán exponerse a un calor excesivo como, por ejemplo, el que producen los rayos del sol, el fuego y similares.

- Mantenga las baterías en un lugar fuera del alcance de los niños. Las baterías pueden ser peligrosas y los niños se las llevan a la boca.

- Si las pilas se agotan, el alcance operativo eficaz del mando a distancia se reduce considerablemente. Si esto sucediese, cambie las pilas por dos nuevas tan pronto como sea posible.

- No utilice pilas viejas y nuevas juntas.

- No utilice juntas pilas de tipos diferentes (alcalinas de manganeso, por ejemplo). Lea atentamente las instrucciones de la caja ya que hay distintos tipos de pilas con la misma forma y color.

- Las pilas gastadas pueden tener derrames. Si se produce algún derrame en las pilas, deséchelas inmediatamente. Evite tocar el líquido derramado o que entre en contacto con la ropa, etc. Ante de instalar pilas nuevas, limpie bien el compartimento de las pilas.

- Si no piensa utilizar la unidad durante un largo periodo de tiempo, extraiga las baterías de la unidad. De lo contrario, las baterías se gastarán y podrían filtrar líquido y dañar la unidad.

- No arroje las pilas al cubo de la basura. Deséchelas de acuerdo con la normativa local aplicables.

Este aparato no se desconecta de la fuente de alimentación de CA si está conectada a una toma de corriente, aunque la propia aparato esté apagada con En este estado, este aparato ha sido diseñada para que consuma un cantidad de corriente muy pequeña.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

Peligro de explosión si la pila se sustituye incorrectamente. Sustitúyala por otra del mismo tipo o de un tipo equivalente.

Si se instala la unidad demasiado cerca de un televisor con tubo de rayos catódicos, la calidad del color podría verse perjudicada. En este caso, aleje el sistema del televisor.

CONTENIDO

NOMBRES DE LAS PARTES Y SUS FUNCIONES .....2

AJUSTE DEL RELOJ ....5

ESCUCHAR EL iPod....6

ESCUCHAR UN CD Y UN DISPOSITIVO USB....7

ESCUCHAR MÚSICA

DESDE EL COMPONENTE Bluetooth....10

PARA ESCUCHAR EMISORAS DE RADIO ....12

ESCUCHAR UNA FUENTE EXTERNA....13

USAR LA FUNCIÓN DE ALARMA....14

USO DEL TEMPORIZADOR PARA DORMIR....17

CONTROL DEL TONO ....17

AJUSTAR EL BRILLO DE LA PANTALLA DEL PANEL

FRONTAL 17

SOLUCIÓN DE PROBLEMAS....18

NOTAS SOBRE LOS DISCOS Y LOS DISPOSITIVOS USB ....21

ESPECIFICACIONES ......22

Características

• Reproduzca música en dispositivos externos como modelos de iPod/iPhone, de CD de audio/datos y dispositivos USB y sintonice la radio FM.
• Gracias a la tecnología Bluetooth, puede disfrutar de un sonido nítido sin conexiones por cable.
• Use su música favorita o conjunto de sonidos como alarma. La música que seleccione se reproduce al volumen que elija en la hora de la alarma, iniciando el día de la mejor forma posible (función IntelliAlarm) (P. 14).
• Almacena fácilmente hasta cinco de sus emisoras FM favoritas.
• El ecualizador de 3 bandas (bajos, medio, agudos) puede configurarse para escuchar la música justo como desee.
• Puede ver dos tipos de relojes (con manecillas) a juego con el diseño de la unidad.

◆ Acerca de este manual

- La frase “iPod” utilizada en este manual también incluye el “iPhone”.

- Si se pueden utilizar los botones de la unidad y del mando a distancia para una función, el manual describirá los pasos para utilizar los botones de la unidad.

- Nota precauciones de uso de la unidad y las limitaciones de funciones.

- indica explicaciones complementarias para mejorar el uso.

Accesorios incluidos

Cable de alimentación

Mando a distancia Tapa para basaterías

(AA, LR6, UM-3)

Antena FM

Tapón para USB

Nota

Mantenga el tapón para USB fuera del alcance de los niños, para evitar que se lo traguen por accidente.

Manual de instrucciones (este manual)

Guía de montaje

Ménsula

Barra

Base

Soporte

Abrazadera de cable

Conjunto de tornillos

Nota

Use estos elementos para montar la peana. Lea la Guía de montaje aparte para aprender a montar la peana.

Uso del mando a distancia

Inserte las baterías en el mando a distancia en la dirección correcta (+ y -).

Apunte el mando a distancia al receptor de señales del mando a distancia (del panel frontal) y utilícelo con el alcance mostrado abajo.

NOMBRES DE LAS PARTES Y SUS FUNCIONES

Panel superior

① (Alimentación)

Pulse este botón para encender o apagar el sistema. Cuando el sistema está apagado, aparece indicada la hora en el panel frontal.

[NO TEXT]

- Mantenga pulsado ¿la parte superior de la unidad durante más de 3 segundos para poner el sistema en el modo de ahorro de energía. En este modo, no se muestra información del panel frontal. Esto puede reducir el consumo de energía. Para cancelar el modo de ahorro de energía, pulse ¿de nuevo.

- La función de alarma también está disponible tanto en inactividad del sistema como en el modo de ahorro de energía.

②Base de iPod

Conecte un iPod.

③Puerto USB

Conecte un dispositivo USB (P. 9).

④VOLUME -/+

Ajuste el volumen.

⑤SOURCE

Cambie la fuente que va a reproducir.

⑥ALARM

Activa o desactiva la alarma y permite ajustar varias configuraciones de alarmas (P. 15, 16).

⑦SNOOZE/SLEEP

Configure el temporizador para dormir o cambie la alarma al modo de repetición (P. 16, 17).

⑧PRESET

Almacene emisoras FM o cambie la carpeta de reproducción (al reproducir música de dispositivos de CD o USB de datos).

⑨K<< >>

Salte el archivo o la pista de reproducción o sintonice la radio. Si mantiene pulsado el botón mientras reproduce una pista o archivo, buscará la pista o el archivo hacia atrás/adelante.

⑩/

Reproduce o pausa la pista que se está reproduciendo.

⑪

Expulsa el CD.

⑫Ranura para el disco

Introduzca un CD.

◆ Conexión de un iPod a la base para iPod

The image contains a graphical symbol resembling a sun or light source, which is not standard alphanumeric text. According to the instructions, non-text figures/diagrams are to be ignored. Therefore, no OCR output is generated.

• Puede recargar un iPod mientras está conectado a la base. El iPod no se recargará cuando la unidad esté en el modo de ahorro de energía.
• Es importante que utilice un adaptador de la base que sea compatible con el iPod. Si no usa un adaptador o el adaptador no es compatible, la conexión será débil o de mala calidad, lo que puede traducirse en un deterioro del conector. Para ver información del adaptador de base, visite el sitio web oficial de Apple.
• Si conecta un iPod en su funda protectora utilizando la fuerza, puede provocar daños en el conector. Retire la funda protectora antes de realizar la conexión.
• Cuando no utilice el iPod, coloque la tapa de la base del iPod para proteger el conector.

Pantalla del panel frontal

①Indicador de reproducción/reproducción aleatoria/repetición

Muestra el modo de reproducción (P. 6, 9).

②Receptor de señales del mando a distancia

③Indicador de reloj

Muestra la manecilla de hora del reloj (P. 5).

④Indicador de fuente

Muestra la fuente seleccionada.

⑤Indicador Bluetooth

Se activa si esta unidad realiza la conexión por Bluetooth (P. 10, 11).

⑥Indicador de temporización de apagado

Se activa si se ha configurado el temporizador para dormir (P. 17).

⑦Indicador de alarma

Se activa si se ha configurado la alarma (P. 14).

⑧Indicador multifunción

Muestra información variada, como la hora del reloj, el número de pista que se está reproduciendo o la emisora de FM.

⑨Sensor de iluminación

Detecta luz ambiental. No cubra este sensor.

Panel posterior

① ALARM TYPE

Cambia el tipo de alarma (P. 15).

②CLOCK

Cambia el tipo de visualización de reloj o permite configurar la hora (P. 5).

③DIMMER

Puede ajustar el brillo de la pantalla del panel frontal (P. 17).

④AUX

Conecta un dispositivo externo.

⑤Terminal de antena FM

Conecta la antena FM suministrada o una antena externa.

Notas

• La antena debe estirarse. Si la recepción de radio es mala, cambie la altura, la dirección o el lugar de la antena.
• Si utiliza una antena exterior de venta en tiendas en lugar de la antena FM incluida, la recepción puede ser mejor.

⑥ Cubierta del terminal

Extraiga la cubierta del terminal antes de conectar dispositivos externos a AUX, o de conectar la antena de FM al terminal de antena.

Si pasa la cable de antena exterior y/o el cable de dispositivo externo por la barra de la peana, consulte la Guía de montaje aparte.

Mando a distancia

◆ Botones de control de iPod

①Transmisor de señales del mando a distancia
② (Alimentación)

Pulse este botón para encender o apagar el sistema.

③ALARM

Activa o desactiva la alarma.

④SNOOZE/SLEEP

Configure el temporizador para dormir o cambie la alarma al modo de repetición (P. 16, 17).

⑤Botón de fuente

Cambie la fuente que va a reproducir.

⑥FOLDER

Cambie la carpeta de reproducción al reproducir música de dispositivos de CD de datos o dispositivos USB.

⑦

Salte el archivo o la pista de reproducción.

Si mantiene pulsado el botón mientras reproduce una pista o archivo, buscará la pista o el archivo hacia atrás/adelante.

⑧ ▶ II

Permite reproducir o poner en pausa.

⑨

Detiene la reproducción.

⑩ (Repetición)/ (Reproducción Aleatoria)

Reproduzca música en un iPod, o CD de audio/datos o dispositivo USB en repetición/reproducción aleatoria (P. 6, 9).

⑪ EQ LOW/MID/HIGH

Ajuste la calidad de sonido de bajos, medios o agudos (P. 17).

⑫PRESET ^/

Seleccione una emisora de FM presintonizada.

⑬MEMORY

Guarde la emisora de FM (P. 12).

⑭TUNING ≈/ ≈

Ajuste la radio.

⑮VOLUME + /-

Ajuste el volumen.

⑯MUTE

Permite silenciar el sonido o reanudar la reproducción.

AJUSTE DEL RELOJ

Configuración de la hora

Panel superior

1 Mueva el conmutador CLOCK del panel posterior a SET.

Panel posterior

2 Programe la hora con << >>

3 Mueva el conmutador CLOCK del panel posterior a CLOCK 1 o CLOCK2.

[Symbol]

• Si conecta un iPod a la base del iPod en el paso 2, copiará la hora del iPod en la unidad. Si el iPod ya está conectado a la base del iPod cuando se programa CLOCK a SET, no se copiará la hora del iPod.
• Pulse SNOOZE/SLEEP del paso 2 para pasar del formato de 12 horas al de 24 horas y al revés.
• El indicador "PM" solo aparecerá al seleccionar el formato de 12 horas.

Nota

Los ajustes de hora se reiniciarán si la unidad no se enciende durante más de una semana.

Cambio del tipo de reloj

Mueva el conmutador CLOCK del panel posterior para cambiar el tipo de reloj.

Panel posterior

◆ Modo de visualización de reloj 1 (CLOCK 1)

Ej.: 10:50

◆ Modo de visualización de reloj 2 (CLOCK 2)

Ej.: 10:50

ESCUCCHAR EL iPod

Reproducir el iPod

Para obtener información sobre los modelos de iPod compatibles, consulte "ESPECIFICACIONES" (P. 22).

Panel superior

Mando a distancia

1 Conecte un iPod a la base para iPod.
2 Pulse SOURCE y configure iPod como la fuente de reproducción.
3 Reproduzca el iPod pulsando ▷

La reproducción puede controlarse con el mando a distancia, iPod o el panel superior de esta unidad.

Botón		Función
Panel superior	▷/□□	Reproducir o poner en pausa
	<</>>	SaltarBuscar hacia atrás o hacia delante (mantenga pulsado)
Mando a distancia	▶II	Reproducir o poner en pausa
	I◀◀/▶▶I	SaltarBuscar hacia atrás o hacia delante (mantenga pulsado)
	FOLDER/MENU/ENTER	Ajustar el menú del iPod

• Puede retirar el iPod durante la reproducción.
• Si el sistema está apagado, se encenderá automáticamente cuando se reproduzca música o vídeo del iPod.
• Si se selecciona iPod como la fuente de reproducción, el sistema se apagará automáticamente cuando hayan transcurrido 60 minutos sin conectar un dispositivo a la base para iPod y sin que se haya realizado ninguna operación.

Repetición/reproducción aleatoria

El modo de reproducción puede comprobarse con el indicador de reproducción/reproducción aleatoria/repetición en la pantalla del panel frontal.

Mando a distancia

Notas

• Repetición/reproducción aleatoria quizá no funcione correctamente, en función del tipo de iPod utilizado.
• El orden de repetición/reproducción aleatoria quizá difiera, en función del tipo de iPod utilizado.

◆ Repetición de la reproducción

Pulse REPEAT en el mando a distancia para seleccionar uno de los siguientes modos de reproducción.

1 :

Una

ALL:

T

0

d

a

Ausencia de indicador: Desactivado

◆ Reproducción aleatoria

Pulse SHUFFLE en el mando a distancia para seleccionar uno de los siguientes modos de reproducción.

: Canciones

X:

A

1

b

Ausencia de indicador: Desactivado

ESCUCHAR UN CD Y UN DISPOSITIVO USB

La unidad funcionará del siguiente modo al reproducir pistas o archivos de CD/dispositivos de USB.

• Si se detiene el CD/dispositivo de USB que se está reproduciendo, la pista que se estaba reproduciendo empezará a reproducirse desde el principio de la pista la próxima vez que empiece la reproducción.
• Si pulsa ■ en el mando a distancia mientras la reproducción está detenida, la próxima vez que empiece la reproducción la unidad no reproducirá las pistas de este modo:

- CD de audio: desde la primera pista del CD.

- Para un CD de datos/dispositivo USB: desde la primera pista de la carpeta que contenga la pista que se reprodujo la última vez.

- Este sistema se apaga automáticamente si no se ha realizado ninguna operación durante 60 minutos después de detener la reproducción del CD/dispositivo USB.

Para obtener más información sobre los discos y los archivos que pueden reproducirse, consulte "NOTAS SOBRE LOS DISCOS Y LOS DISPOSITIVOS USB" (P. 21).

Cómo escuchar un CD de audio

Panel superior

1 Pulse SOURCE y configure CD como la fuente de reproducción.
2 Introduzca el CD de audio en la ranura del disco con la cara de la etiqueta mirando hacia la parte frontal de la unidad.

La reproducción empezará automáticamente. El número de pista aparece durante unos segundos al empezar a reproducir o saltar pistas.

Use los siguientes botones para controlar la unidad mientras reproduce pistas en CD de audio.

Botón		Función
Panel superior	▷/□□	Reproducir o poner en pausa
	<</>>	SaltarBuscar hacia atrás o hacia delante (mantenga pulsado)
	△	Expulsar el CD
Mando a distancia	▶II	Reproducir o poner en pausa
	I◄◄/►►I	SaltarBuscar hacia atrás o hacia delante (mantenga pulsado)
	■	Detener

Nota

Los CD no pueden introducirse ni expulsarse cuando el sistema está en el modo de ahorro de energía (P. 2).

Cómo escuchar un CD de datos

Panel superior

1 Pulse SOURCE y configure CD como la fuente de reproducción.
2 Introduzca el CD de datos en la ranura del disco con la cara de la etiqueta mirando hacia la parte frontal de la unidad.

La reproducción empezará automáticamente. El número de carpeta o archivo aparece durante unos segundos al empezar a reproducir o saltar pistas.

Use los siguientes botones para controlar la unidad mientras reproduce pistas en CD de datos.

Botón Función
Panel superior	▷/□□	Reproducir o poner en pausa
	<</>>	Saltar Buscar hacia atrás o hacia delante (mantenga pulsado)
	PRESET	Cambiar la carpeta de reproducción
	△	Expulsar el CD
Mando a distancia	▶II	Reproducir o poner en pausa
	I◀◀/▶▶I	Saltar Buscar hacia atrás o hacia delante (mantenga pulsado)
	■	Detener
	FOLDER	Cambiar la carpeta de reproducción

Escuchar un dispositivo USB

Panel superior

Nota

Cuando se conecta un dispositivo USB, las pistas se reproducen en el siguiente orden:

- Orden de reproducción de carpetas: las carpetas se reproducen en orden alfabético, tomando como referencia los 3 primeros caracteres del nombre de la carpeta. Las carpetas que contengan caracteres distintos del alfabeto se reproducirán tras las carpetas de caracteres alfabéticos.

- Orden de reproducción de archivos: los archivos se reproducirán por orden a partir de los archivos con la fecha de escritura más antigua.

1 Pulse SOURCE y configure USB como la fuente de reproducción.

2 Conecte un dispositivo USB al puerto USB.

La reproducción empezará automáticamente. El número de carpeta o archivo aparece durante unos segundos al empezar a reproducir o saltar pistas.

Use los siguientes botones para controlar la unidad mientras reproduce pistas en dispositivos USB.

Botón		Función
Panel superior	▷/□□	Reproducir o poner en pausa
	<</>>	SaltarBuscar hacia atrás o hacia delante (mantenga pulsado)
	PRESET	Cambiar la carpeta de reproducción
Mando a distancia	▶II	Reproducir o poner en pausa
	I◄◄/►►I	SaltarBuscar hacia atrás o hacia delante (mantenga pulsado)
	■	Detener
	FOLDER	Cambiar la carpeta de reproducción

[Non-Text]

Detenga la reproducción antes de extraer el dispositivo USB.

Repetición/reproducción aleatoria

El modo de reproducción puede comprobarse con el indicador de reproducción/reproducción aleatoria/repetición en la pantalla del panel frontal.

Mando a distancia

#

Si la fuente seleccionada contiene carpetas, cada una se reproducirá en el modo de repetición/reproducción aleatoria.

◆ Repetición de la reproducción

Pulse REPEAT en el mando a distancia para seleccionar uno de los siguientes modos de reproducción.

: Todas las pistas de la carpeta (solo CD de datos/dispositivo USB)

ALL: Todas las pistas

:

1

p

i

s

Ausencia de indicador: Modo de repetición desactivado

◆ Reproducción aleatoria

Pulse SHUFFLE en el mando a distancia para seleccionar uno de los siguientes modos de reproducción.

: Todas las pistas de la carpeta (solo CD de datos/dispositivo USB)

ALL : Todas las pistas

Ausencia de indicador: Modo de reproducción aleatoria desactivado

ESCUCHAR MÚSICA DESDE EL COMPONENTE Bluetooth

Esta unidad proporciona funcionalidad de Bluetooth. Puede disfrutar de reproducción de música inalámbrica desde su componente Bluetooth (teléfono móvil, reproductor de audio digital, etc.). Consulte también el manual de instrucciones de su componente Bluetooth.

Vinculación de esta unidad con su componente Bluetooth

La vinculación es una operación que registra el componente de comunicación (en adelante llamado “el otro componente”) con esta unidad. Deberá realizar la operación de vinculación la primera vez que utilice su componente Bluetooth con esta unidad, o bien si se han eliminado los ajustes de vinculación. Una vez finalizada la vinculación, volver a realizar la conexión posteriormente será sencillo aún después de haberse desconectado la conexión a Bluetooth. Si la vinculación no se realiza correctamente, consulte el elemento “Bluetooth” en “SOLUCIÓN DE PROBLEMAS” (P. 20).

• Esta unidad se puede vincular con un máximo de ocho componentes. Una vez realizada correctamente la vinculación con el noveno componente, los datos de vinculación del componente con la fecha de conexión más antigua se eliminarán.
• Si esta unidad se conecta por Bluetooth a otro componente, mantenga pulsado el botón SOURCE de esta unidad o Bluetooth del mando a distancia para desconectar la conexión a Bluetooth antes de realizar la operación de vinculación.

◆ Si se utiliza un iPod touch/iPhone/iPad

Panel superior

1 Pulse el botón SOURCE para cambiar la fuente de reproducción a Bluetooth.
2 En el iPod touch/iPhone/iPad, active [Ajustes]→ [General]→Bluetooth].

La lista de conexiones a Bluetooth aparecerá en [Dispositivos]. (Este procedimiento o pantalla pueden variar en función del tipo de iPod touch/iPhone/iPad.)

3 En la lista de conexiones a Bluetooth del otro componente, elija esta unidad (ISX-B820 Yamaha).

Una vez finalizada la vinculación, el iPod touch/iPhone/iPad indicará “Conectado”.

El indicador Bluetooth en la pantalla del panel frontal de esta unidad se iluminará.

◆ Si se utiliza un dispositivo que no sea iPod touch/iPhone/iPad

Panel superior

1 Pulse el botón SOURCE para cambiar la fuente de reproducción a Bluetooth.
2 Realice la vinculación a Bluetooth en el otro componente.

Para ver más información, consulte el manual de instrucciones del otro componente.

3 En la lista de conexiones a Bluetooth del otro componente, elija esta unidad (ISX-B820 Yamaha).

Una vez finalizada la vinculación, el indicador Bluetooth en la pantalla del panel frontal de esta unidad se iluminará durante aproximadamente 1 segundo.

Si se le pide que introduzca una contraseña, escriba los números "0000".

Escuchar un componente Bluetooth

Panel superior

1 Pulse el botón SOURCE para cambiar la fuente de reproducción a Bluetooth.

2 Conecte esta unidad y el otro componente por Bluetooth.

3 Reproduzca música desde su componente Bluetooth.

Nota

Asegúrese de que el ajuste de volumen de esta unidad no sea demasiado elevado. Le recomendamos que ajuste el volumen en el otro componente.

• Si realiza la conexión por Bluetooth desde el otro componente y reproduce música cuando esta unidad ha desactivado el sistema, la unidad activará automáticamente el sistema.
• Si desconecta la conexión a Bluetooth desde el otro componente con la fuente de reproducción establecida en Bluetooth, el unidad apagará el sistema automáticamente.
• Si se selecciona Bluetooth como la fuente de reproducción, esta unidad apagará el sistema automáticamente cuando hayan transcurrido 60 minutos sin realizar ninguna conexión a Bluetooth o sin que se haya realizado ninguna operación.

Conexión de un componente ya vinculado por Bluetooth

Una vez finalizada la vinculación, la conexión de un componente Bluetooth resultará sencilla en ocasiones posteriores.

◆ Conexión desde esta unidad

Panel superior

1 Pulse el botón SOURCE para cambiar la fuente de reproducción a Bluetooth.

El indicador de Bluetooth parpadeará en la pantalla del panel frontal; esta unidad buscará el otro componente que se haya conectado más recientemente por Bluetooth y establecerá una conexión (primero debe activar el ajuste de Bluetooth del otro componente).

Una vez establecida la conexión a Bluetooth, el indicador Bluetooth se iluminará.

Nota

Yamaha no garantiza todas las conexiones entre esta unidad y el componente Bluetooth.

◆ Conexión desde el otro componente

1 En los ajustes de Bluetooth del otro componente, active Bluetooth.
2 En la lista de conexiones a Bluetooth del otro componente, elija esta unidad (ISX-B820 Yamaha).

La conexión a Bluetooth se establecerá y el indicador Bluetooth en la pantalla del panel frontal de esta unidad se iluminará.

Nota

Las conexiones a Bluetooth no se pueden establecer desde el otro componente si esta unidad está en modo de ahorro de energía. Encienda el sistema.

Desconexión de una conexión a Bluetooth

Si se realiza cualquiera de las operaciones siguientes mientras se utiliza una conexión a Bluetooth, la conexión a Bluetooth se desconectará.

• Mantenga pulsado el botón SOURCE de esta unidad o Bluetooth del mando a distancia.
• Apagar el sistema.
• Desactivar el ajuste de Bluetooth del otro componente.

[Non-Text]

Al conectar un iPod touch/iPhone/iPad por Bluetooth, es posible que la conexión a Bluetooth se desconecte si cambia la fuente de reproducción a iPod con otro iPod conectado a la base para iPod.

PARA ESCUCHAR EMISORAS DE RADIO

Selección de la emisora FM

Panel superior

Nota

Si sintoniza una emisora FM manualmente, el sonido es monoaural (mono).

1 Pulse SOURCE y configure FM como la fuente de reproducción.

2 Pulse /para sintonizar la emisora FM.

Tipo de sintonización Operación
Panel superior	Sintonización automática	Mantenga pulsado《《 o 》》
	Sintonización manual	Pulse《《 varías veces.
Mando a distancia	Sintonización automática	Mantenga pulsado TUNING ^ ▷ ▼ .
	Sintonización manual	Pulse TUNING ▷▼ varias veces.

Selección de emisoras FM (presintonizadas)

Use la función de presintonización para guardar sus 5 emisoras favoritas.

Panel superior

1 Pulse sintonizar su emisora FM favorita.
2 Mantenga pulsado PRESET.

Uso del mando a distancia

Mantenga pulsado MEMORY.

3 Pulse PRESET y seleccione el número presintonizado para guardar la emisora de FM.

Uso del mando a distancia

Pulse PRESET ^/√.

4 Mantenga pulsado PRESET para guardar la emisora presintonizada.

Así guarda la emisora de FM.

Uso del mando a distancia

Pulse MEMORY.

Selección de una emisora de FM presintonizada

Panel superior

1 Pulse SOURCE y configure FM como la fuente de reproducción.
2 Pulse PRESET varias veces para seleccionar la emisora FM presintonizada.

Uso del mando a distancia

Pulse PRESET ^/√.

ESCUCHAR UNA FUENTE EXTERNA

Panel superior

Apague el sistema antes de conectar cables de audio. Extraiga la cubierta del terminal antes de conectar dispositivos externos.

1 Conecte el dispositivo de audio externo al terminal AUX del panel posterior mediante un cable mini estéreo de 3,5 mm de venta en tiendas.

Nota

Baje el volumen de la unidad y el del dispositivo de audio externo antes de realizar la conexión.

2 Pulse ⏻ para activar el sistema.
3 Pulse SOURCE y configure AUX como la fuente de reproducción.
4 Inicie la reproducción en el dispositivo de audio externo conectado.

USAR LA FUNCIÓN DE ALARMA

La unidad incluye una función de alarma (IntelliAlarm) que reproduce fuentes de música o conjunto de sonidos a la hora establecida con distintos métodos. La función de alarma incluye las siguientes prestaciones.

◆ 3 tipos de alarmas

Seleccione entre 3 tipos de alarma, que combinan la música con el sonido de pitido.

SOURCE + BEEP	La fuente de audio seleccionada y el sonido de pitido se reproducen a la hora programada. Este modo se recomienda para empezar el día lo mejor posible.3 minutos antes de la hora establecida:la fuente de música empieza a subir progresivamente y el volumen aumenta gradualmente a medida que se acerca la hora de la alarma.Hora de alarma: también se empieza a reproducir un pitido.
SOURCE	La fuente de audio seleccionada se reproduce a la hora programada. El volumen va subiendo progresivamente hasta alcanzar el volumen definido.
BEEP Se reproduce únicamente el sonido de pitido a la hora programada.

◆ Varias fuentes de música

Puede seleccionar iPod, CD de audio, CD de datos, dispositivo USB y radio. Según la fuente de audio, también puede seleccionar lo siguiente:

Fuente Método de reproducción Función
iPod Reanudar
CD de audio	Pista seleccionada La pista seleccionada se reproduce una y otra vez.
	Reanudar Se reproduce la pista que escuchó la última vez.
CD de datos/USB	Carpeta La carpeta seleccionada se reproduce una y otra vez.
	Reanudar Se reproduce la pista que escuchó la última vez.
FM	Emisora presintonizada Se reproduce la emisora FM presintonizada seleccionada.
	Reanudar Se reproduce la emisora FM que escuchó la última vez.

* Para obtener información acerca de crear una lista de reproducción, consulte las instrucciones de su iPod o iTunes.

♦ Repetición

La función de repetición puede activarse para repetir la alarma después de 5 minutos.

Ajuste de la hora y del tipo de alarma

Panel superior

Nota

La programación de la alarma se borrará si se apaga el sistema sin terminarla correctamente.

1 Mantenga pulsado ALARM.

El indicador de alarma (bl y la) hora programada de alarma parpadearán.

2 Pulse <> para ajustar la hora de la alarma.

Uso del mando a distancia

Pulse ◀◀◀/▶▶▶.

3 Seleccione el tipo de alarma con el conmutador ALARM TYPE del panel posterior.

Para obtener información sobre los tipos de alarmas, consulte P.14.

4 (cuando se seleccionan tipos de alarmas distintos de BEEP) Pulse SOURCE para seleccionar la fuente de música.

Puede seleccionar cualquier fuente distinta de AUX yBluetooth.

Uso del mando a distancia

Pulse Botón de fuente para seleccionar la fuente de música.

Notas

• Si se ha seleccionado iPod/CD/USB, conecte o introduzca la fuente de audio (iPod, CD de audio/datos, dispositivo USB) en la unidad.
• Si no es posible reproducir la fuente a la hora programada para la alarma (por ejemplo, porque el iPod no está conectado), se reproducirá el sonido de pitido.

5 (cuando se seleccionan tipos de alarmas distintos de BEEP) Especifique la pista, carpeta o emisora FM que reproducirá.

Si configura iPod como la fuente:

No requiere configuración.

Si selecciona CD/USB/FM como la fuente:

Pulse PRESET para seleccionar la pista (CD de audio), carpeta (CD de datos/dispositivo USB) o emisora FM que se reproducirá.

Uso del mando a distancia

Pulse PRESET ^ / ∨.

[Non-Text]

• Si elige el iPod como fuente, la unidad reproduce la lista de reproducción "ALARM Yamaha DTA" a la hora de alarma programada. Si esta lista de reproducción no puede encontrarse en el iPod, la unidad reanudará la reproducción desde la última pista que reprodujo (reanudar).
• Si selecciona CD/USB/FM como la fuente y se establece "0", se reanudará la reproducción de la pista/emisora FM que escuchó la última vez (reanudar).

6 Ajuste el volumen de la alarma pulsando VOLUME -/+ .

7 Pulse ALARM para terminar de programar la alarma.

La alarma está programada y el indicador de alarma (Ise) ilumina.

Activación/desactivación de la alarma

Panel superior

1 Pulse ALARM.

Cuando la alarma está activada, el indicador de alarma (1 ● 1) se ilumina y la hora de alarma se muestra por un instante. Si pulsa ALARM de nuevo, se desactivarán el indicador de alarma (1 ● 1) alarma.

La hora de alarma programada se guardará aunque se apague la alarma. Si se activa la alarma de nuevo pulsando ALARM, la alarma sonará con los ajustes de alarma previos.

Operaciones durante la reproducción del sonido de la alarma

A la hora ajustada, se reproduce el sonido de la alarma. Durante la reproducción, las siguientes operaciones son posibles.

Panel superior

1 (si desca detener la alarma unos instantes) Pulse SNOOZE/SLEEP.

SNOOZE detendrá la alarma y la reanudará tras 5 minutos.

• Si ha seleccionado la opción SOURCE + BEEP, pulse SNOOZE/SLEEP una vez para detener el sonido de pitido, y dos veces para detener la fuente de audio. 5 minutos después de parar la fuente de audio, se reanudará la reproducción del sonido de pitido, con un aumento gradual del volumen.
• Al activar la función de repetición, parpadea el indicador de alarma.

2 (si desea desactivar la alarma) Pulse ALARM o 🔒.

A menos que usted detenga la alarma, esta se detiene automáticamente después de 60 minutos.

USO DEL TEMPORIZADOR PARA DORMIR

Puede establecer la hora a la que desea apagar el sistema automáticamente.

Panel superior

1 Pulse SNOOZE/SLEEP varias veces para programar el tiempo de desactivación del sistema.

Usted puede programar el temporizador para dormir en 30, 60, 90 ó 120 minutos. Al programar el tiempo, se muestra el indicador de temporización de apagado (¿En la pantalla del panel frontal.

The image contains a graphical symbol (a light bulb with radiating lines) and no textual content. Therefore, the correct OCR output is an empty string.

Si pulsa SNOOZE/SLEEP mientras está activado el temporizador para dormir, el ajuste de este se cancelará.

CONTROL DEL TONO

Mando a distancia

1 Pulse uno de los botones EQ LOW/MID/HIGH en el mando a distancia durante la reproducción.

Seleccione el tono que desee (LOW, MID, HIGH).

2 Pulse ◀◀◀/▶▶ para ajustar el tono.

Cada tono puede ajustarse de -5 a +5.

3 Pulse ENTER para finalizar la configuración.

También puede pulsar el botón EQ que pulsó en el paso 1 para finalizar la configuración.

Para cambiar el tono de otra banda de frecuencia, vuelva al paso 1 y pulse el botón EQ para ajustar la frecuencia deseada.

AJUSTAR EL BRILLO DE LA PANTALLA DEL PANEL FRONTAL

Panel posterior

1 Ajuste el brillo con el conmutador DIMMER del panel posterior.

AUTO: ajusta el brillo automáticamente para adaptarse a las condiciones circundantes.

1: más brillo.

2: más oscuro.

Nota

Cuando está programado el AUTO, el brillo de la pantalla del panel frontal se ajusta automáticamente con el sensor de iluminación (P. 3). El sensor no debe estar cubierto.

SOLUCIÓN DE PROBLEMAS

Si tiene algún problema con la unidad, compruebe primero la siguiente lista. Si no puede solucionar su problema con las siguientes soluciones o si el problema no está en la lista, apague y desenchufe la unidad y a continuación, consulte al concesionario o centro de servicio Yamaha autorizado más cercano.

General

Problema Causa Solución
La unidad no se puede encender.	El cable de alimentación no está bien conectado.	Enchufe de nuevo el cable de alimentación en la toma de corriente de la pared y en la unidad.
Los altavoces no suenan.	Es posible que el volumen esté ajustado al mínimo.	Ajuste el nivel del volumen.
	Es posible que la fuente no sea la correcta. Seleccione la fuente correcta.
El sonido se apaga de repente.	El modo de apagado (P. 17) podría estar activado.	Encienda el sistema y reproduzca la fuente de nuevo.
Suenan chasquidos, sucna distorsionado o hay un sonido anormal.	El volumen de la fuente de entrada es excesivo o el volumen de esta unidad es excesivo (especialmente el Bajo).	Ajuste el volumen con VOLUME o ajuste el bajo con EQ (P. 17).
La unidad no funciona correctamente.	Es posible que la unidad haya recibido una fuerte descarga eléctrica, como por ejemplo, de un rayo o excesiva electricidad estática, o es posible que se haya caído el suministro eléctrico.	Apague el sistema y desconecte el cable de alimentación. Espere unos 30 segundos, vuelva a conectar el cable de alimentación y encienda el sistema.
El sistema se enciende pero inmediatamente se apaga.
Un equipo de alta frecuencia o digital produce ruido.	Es posible que la unidad esté situada demasiado cerca del equipo de alta frecuencia o digital.	Aleje la unidad del equipo.
Se ha borrado el ajuste del reloj.	Se ha dejado la unidad más de una semana sin conexión al cable de alimentación del enchufe de pared.	Conecte el cable de alimentación a la toma de corriente de pared con firmeza y programe de nuevo el reloj (P. 5).
iPod no se reproduce a la hora de la alarma aún cuando SOURCE está ajustado en el iPod.	El iPod no está bien colocado en la base para iPod.	Quite el iPod de la unidad y, a continuación, vuelva a ajustarlo en la base iPod (P. 2).
	El conmutador ALARM TYPE está ajustado en BEEP.	Ajuste ALARM TYPE en SOURCE + BEEP o SOURCE (P. 15).
El reloj parpadea y la unidad no puede ser operada.	El conmutador CLOCK en el panel posterior está ajustado en SET, y esta unidad está en modo de ajuste del reloj.	Ajuste el conmutador CLOCK en CLOCK1 o en CLOCK2 (P. 5).

iPod

Problema Causa Solución
No hay sonido.	El iPod no está bien colocado en la base para iPod.	Quite el iPod de la unidad y, a continuación, vuelva a ajustarlo en la base iPod ( P. 2 ).
	No se ha actualizado la versión de software del iPod.	Descargue la última versión de iTunes del sitio web de Apple y actualice el software del iPod a la última versión.
El iPod no se carga.	El iPod no está bien colocado en la base para iPod.	Quite el iPod de la unidad y, a continuación, vuelva a ajustarlo en la base iPod ( P. 2 ).
	El sistema se encuentra en el modo de ahorro de energía ( P. 2 ).	Pulse para cancelar el modo de ahorro de energía.
El doble parpadeo del indicador del iPod se repite tres veces tras conectar el iPod.	El iPod que se está utilizando no es compatible con la unidad.	Utilice un iPod compatible ( P. 22 ).

Reproducción de CD

Problema Causa Solución
No se puede introducir el disco.	El sistema se encuentra en el modo de ahorro de energía.	Pulse para cancelar el modo de ahorro de energía (P. 2).
Algunas operaciones que se realizan con los botones no funcionan.	Es posible que el disco cargado en la unidad no sea compatible.	Utilice un disco compatible con la unidad (P. 21).
La reproducción no empieza inmediatamente tras pulsar ▷ ▶ ▶	Es posible que el disco esté sucio. Limpie el disco.
	Es posible que el disco cargado en la unidad no sea compatible.	Utilice un disco compatible con la unidad (P. 21).
	Si la unidad se ha movido de un lugar frío a uno cálido, puede haberse formado condensación en las lentes de lectura de discos.	Espere una hora o dos hasta que la unidad se aclimate a la temperatura de la habitación y vuelva a intentarlo.
El doble parpadeo del indicador del CD se repite tres veces, y el disco es expulsado.	Es posible que el disco cargado en la unidad no sea compatible.	Utilice un disco compatible con la unidad (P. 21).
	Es posible que el disco esté sucio. Limpie el disco.
	El disco no contiene archivos reproducibles.	Utilice un disco que contenga archivos reproducibles (P. 21, 22).
	El disco está introducido al revés. Introduzca un disco con la cara de la etiqueta mirando hacia la parte frontal.
Aparece “Err” en la pantalla del panel frontal tras introducir un disco.	Se ha producido un error en la unidad.	Expulse el disco pulsando △

Reproducción de un dispositivo USB

Problema Causa Solución
No se reproduce un archivo MP3/WMA del dispositivo USB.	La unidad no reconoce el dispositivo USB. Apague el sistema y vuelva a conectar el dispositivo USB a la unidad.
El doble parpadeo del indicador USB se repite tres veces tras conectar el dispositivo USB.	El dispositivo USB conectado a la unidad no es compatible.	Apague el sistema y vuelva a conectar el dispositivo USB a la unidad. Si no logra resolver el problema con estas soluciones, la unidad no puede reproducir el dispositivo USB.
	El dispositivo USB no contiene archivos reproducibles.	Utilice un dispositivo USB que contenga archivos reproducibles (P. 21, 22).
Aparece “Err” en la pantalla del panel frontal tras conectar un dispositivo USB.	El dispositivo USB conectado a la unidad no es compatible.	Apague el sistema y vuelva a conectar el dispositivo USB a la unidad. Si no logra resolver el problema con esta solución, la unidad no puede reproducir el dispositivo USB.
	Se ha detectado una sobretensión.

Bluetooth

Problema Causa Solución
Esta unidad no puede vincularse con el otro componente.	El otro componente no es compatible con A2DP.	Realice las operaciones de vinculación con un componente compatible con A2DP.
	El adaptador de Bluetooth, etc. que desca vincular con esta unidad tiene una contraseña que no es “0000”.	Utilice un adaptador de Bluetooth, etc. cuya contraseña sea “0000”.
	Esta unidad y el otro componente están demasiado alejados.	Acerque el otro componente a esta unidad.
	Existe cerca un dispositivo (horno microondas, red LAN inalámbrica, etc.) que emite señales en la banda de frecuencia de 2,4 GHz.	Aleje esta unidad del dispositivo que emite las señales de radiofrecuencia.
No se puede establecer una conexión a Bluetooth.	Esta unidad no está registrada en la lista de conexiones a Bluetooth del otro componente.	Vuelva a realizar las operaciones de vinculación (P. 10).
Durante la reproducción no se produce sonido o éste se interrumpe.	La conexión a Bluetooth de esta unidad con el otro componente está desconectada.	Vuelva a realizar las operaciones de conexión a Bluetooth (P. 11).
	Esta unidad y el otro componente están demasiado alejados.	Acerque el otro componente a esta unidad.
	Existe cerca un dispositivo (horno microondas, red LAN inalámbrica, etc.) que emite señales en la banda de frecuencia de 2,4 GHz.	Aleje esta unidad del dispositivo que emite las señales de radiofrecuencia.
	La función Bluetooth del otro componente está desactivada.	Active la función Bluetooth del otro componente.
	El otro componente no está configurado para enviar señales de audio Bluetooth a esta unidad.	Compruebe que la función Bluetooth del otro componente está configurada correctamente.
	El ajuste de vinculación del otro componente no está establecido para esta unidad.	Establezca el ajuste de vinculación del otro componente para esta unidad.
	El volumen del otro componente está al mínimo.	Aumente el nivel del volumen.

Recepción de la radio FM

Problema Causa Solución
Demasiado ruido.	Es posible que la antena esté conectada de forma incorrecta.	Asegúrese de que la antena se ha conectado correctamente (es P. 3) o utilice una antena exterior de venta en tiendas.
Hay demasiado ruido durante la emisión estéreo.	Es posible que la emisora de radio que ha seleccionado se encuentre alejada de su zona, o que la recepción de ondas de radio sea muy débil en su zona.	Intente sintonizarla de forma manual para mejorar la calidad de señal (es P. 12) o utilice una antena exterior de venta en tiendas.
Incluso con una antena exterior, es posible que la recepción de ondas de radio sea débil (El sonido está distorsionado).	Pueden haberse producido reflejos multirruta u otras interferencias de radio.	Cambie la altura, dirección o ubicación de la antena.

Mando a distancia

Problema Causa Solución
El mando a distancia no funciona bien.	Es posible que el mando a distancia se esté utilizando fuera de su radio de funcionamiento.	Para obtener información acerca del radio de funcionamiento del mando a distancia, consulte “Uso del mando a distancia” (P. 1).
	El receptor de señales del mando a distancia de la unidad (P. 3) es posible que esté expuesto a iluminación o luz solar directa (lámparas fluorescentes invertidas).	Cambie la iluminación o la orientación de la unidad.
	Es posible que la pila esté agotada. Cambie las pilas por otras dos nuevas.
	Hay obstáculos entre el receptor de señales del mando a distancia de la unidad y el mando a distancia.	Elimine los obstáculos.

NOTAS SOBRE LOS DISCOS Y LOS DISPOSITIVOS USB

Información del disco compacto

Esta unidad está diseñada para CD, CD-R* y CD-RW* de audio con los siguientes logotipos.

* CD-R/RW formato ISO 9660

#

Esta unidad puede reproducir discos que lleven cualquiera de las marcas de logotipos anteriores. La marca del logotipo del disco se imprime en el disco y en la carátula.

Notas

• No cargue ningún otro tipo de disco en esta unidad. Podría dañarla.
• CD-R/RW no puede reproducirse hasta que no finalice.
• Algunos discos no se pueden reproducir debido a las características del disco o a las condiciones de grabación.
• No utilice discos con formas extrañas, como por ejemplo, en forma de corazón.
• No utilice discos que tengan la superficie muy rayada.
• No inserte un disco agrietado, combado o con pegamento.
• No utilice discos de 8 cm.

Manejo de un disco

• No toque la superficie del disco. Manipule el disco por el borde (y el agujero central).
• No utilice un lápiz ni un rotulador para escribir en el disco.
• No coloque cinta, adhesivo, pegamento, etc. en el disco.
• No utilice una cubierta protectora para evitar rayones.
• No inserte más de un disco en la ranura al mismo tiempo. Podría producir daños tanto en la unidad como en los discos.
• No inserte objetos extraños en la ranura del disco.
• No exponga el disco a la luz solar directa, altas temperaturas, humedad o gran cantidad de polvo.

- Si un disco se ensucia, limpielo con un paño limpio y seco desde el centro hasta el borde. No utilice ni limpiadores para discos ni disolventes.

- Para evitar un funcionamiento incorrecto, no utilice un limpiador de lentes disponible en el mercado.

Precaución

Line drawing of hands holding a cloth or towel, with a magnified inset showing a hand pressing down (no text or symbols)

Información sobre los dispositivos USB

Esta unidad es compatible con dispositivos de almacenamiento masivos USB (por ejemplo, memorias flash o reproductores de audio portátiles) que utilizan el formato FAT16 o FAT32.

Notas

• Es posible que algunos dispositivos no funcionen correctamente aunque cumplan los requisitos.
• No conecte dispositivos que no sean dispositivos USB de almacenamiento masivos (tales como cargadores USB o concentradores USB), PC, lectores de tarjetas, una unidad de disco duro externa, etc.
• Yamaha no se responsabilizará de los daños causados o las pérdidas de datos en el dispositivo USB que tengan lugar cuando el dispositivo esté conectado a esta unidad.
• No se garantiza el sonido ni el suministro eléctrico en todos los tipos de dispositivos USB.
• No es posible utilizar dispositivos USB con cifrado.

Acerca de los archivos MP3 o WMA

Notas

• La unidad puede reproducir:

Archivo	Velocidad de bits (kbps)	Frecuencia de muestreo (kHz)
MP3 8 - 320**	16 - 48
WMA 16 - 320**	22,05 - 48

** Se admiten tanto las velocidades de bits constantes como variables.

- A continuación, indicamos el número máximo de archivos y carpetas que puede reproducirse en la unidad.

	CD de datos USB
Número máximo de archivos 512 9999
Número máximo de carpetas 255 128
Número máximo de archivos por carpeta	511 255

- Los archivos protegidos por copyright no pueden reproducirse.

ESPECIFICACIONES

◆ SECCIÓN DEL REPRODUCTOR

iPod (conexión digital) [Hasta julio de 2012]

• Modelos de iPod compatibles ...... iPod touch (1 ^a , 2 ^a , 3 ^a y 4 ^a generación)
  iPod classic
  iPod nano (2 ^a , 3 ^a , 4 ^a , 5 ^a y 6 ^a generación)

• Modelos de iPhone compatibles
  iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone
  Algunas funciones pueden no ser compatibles, dependiendo del modelo o la versión de software de iPod, o del modelo de dock de iPod.

CD

• Multimedia ....CD, CD-R/RW

- Formato de audio....Audio CD, MP3, WMA

Láser

- Tipo......Láser semiconductor GaAs/GaAlAs

- Longitud de onda 790 nm

- Potencia de salida .... 7 mW

USB

- Formato de audio.... MP3, WMA

AUX

- Conector de entrada...... Miniconector ESTÉREO de 3,5 mm

◆ SECCIÓN Bluetooth

- Versión de Bluetooth ....Ver. 2.1+EDR

- Protocolos compatibles....A2DP, AVRCP

- Códecs compatibles.... SBC, AAC

- Salida inalámbrica Bluetooth Clase 2

- Distancia de comunicación máxima...... 10 m (sin obstáculos)

TUNER

• Margen de sintonía FM ...... De 87,50 a 108,00 MHz

◆ GENERALIDADES

- Alimentación..... CA 230 V, 50 Hz

- Consumo.... 20 W

- Consumo del sistema apagado.... 1,5 W

- Consumo en el modo de ahorro de energía....0,5 W o menos

- Dimensiones

Las especificaciones están sujetas a cambio sin previo aviso.

SEGURIDAD CONTRA LA RADIACIÓN LÁSER

Esta unidad utiliza rayos láser. Debido a la posibilidad de que se produzcan daños en los ojos, la extracción de la cubierta de la unidad o las reparaciones solamente deberán ser realizadas por un técnico cualificado.

PELIGRO

Esta unidad emite radiación láser visible cuando se abre. Evite la exposición directa a los rayos láser. Cuando se conecte esta unidad a una toma de corriente, no acerque sus ojos a la abertura de la bandeja del disco ni a otras aberturas para mirar al interior.

El componente láser de este producto es capaz de emitir radiación que sobrepasa el límite establecido para la clase 1.

iPod, iPhone

“Made for iPod” (Fabricado para iPod) y “Made for iPhone” (Fabricado para iPhone) significa que un accesorio electrónico se ha diseñado específicamente para conectarse a un iPod o un iPhone, respectivamente y que el desarrollador ha certificado que cumple con los estándares de rendimiento de Apple.

Apple no se hace responsable del funcionamiento de este dispositivo ni de su cumplimiento con los estándares normativos y de seguridad. Tenga en cuenta que el uso de este accesorio con un iPod o un iPhone puede afectar al rendimiento inalámbrico.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch y iTunes son marcas comerciales de Apple Inc., registradas en Estados Unidos y en otros países.

Información para usuarios sobre recolección y disposición de equipamiento viejo y baterías usadas

Pb

Estos símbolos en los productos, embalaje, y/o documentación que se acompañe significan que los productos electrónicos y eléctricos usados y las baterías usadas no deben ser mezclados con desechos domésticos corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos y las baterías usadas, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC y 2006/66/EC.

Al disponer de estos productos y baterías correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.

Para más información sobre recolección y reciclado de productos viejos y baterías, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.

[Información sobre la disposición en otros países fuera de la Unión Europea]

Estos símbolos sólo son válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.

Nota sobre el símbolo de la batería (ejemplos de dos símbolos de la parte inferior):

Este símbolo podría ser utilizado en combinación con un símbolo químico. En este caso el mismo obedece a un requerimiento dispuesto por la Directiva para el elemento químico involucrado.

Bluetooth

• Bluetooth es una tecnología para la comunicación inalámbrica entre dispositivos situados en un área de unos 10 metros que emplean la banda de frecuencia de 2,4 GHz, una banda que puede usarse sin licencia.
• Bluetooth es una marca comercial registrada de Bluetooth SIG y Yamaha la usa según un acuerdo de licencia.

Gestión de las comunicaciones Bluetooth

• La banda de 2,4 GHz usada por dispositivos compatibles con Bluetooth es una banda de radio compartida por muchos equipos diferentes. Aunque los dispositivos compatibles con Bluetooth usan una tecnología que minimiza la influencia de otros componentes que usan la misma banda de radio, tal influencia puede reducir la velocidad o la distancia de comunicación y, en algunos casos, puede incluso interrumpir las comunicaciones.
• La velocidad de transferencia de las señales y la distancia a la que se puede realizar la comunicación cambia según la distancia entre los dispositivos de comunicación, la presencia de obstáculos, las condiciones de las ondas de radio y el tipo del equipo.
• Yamaha no garantiza todas las conexiones inalámbricas entre esta unidad y dispositivos compatibles con la función Bluetooth.

Si se producen manchas de color o ruido cuando se utiliza cerca de un televisor, aleje esta unidad del televisor cuando la utilice.

No utilice esta unidad a menos de 22 cm de personas que tengan implantado un marcapasos o un desfibrilador.

Las ondas de radio pueden afectar a los dispositivos médicos electrónicos. No utilice esta unidad cerca de dispositivos médicos o en el interior de instalaciones médicas.

El usuario no deberá invertir la ingeniería, alterar, traducir ni descompilar el software utilizado en esta unidad, ya sea en parte o totalmente. Los usuarios corporativos, los empleados de la propia corporación, así como sus socios comerciales deberán cumplir las prohibiciones contractuales estipuladas en esta cláusula. Si las estipulaciones de esta cláusula y de este contrato no se pueden cumplir, el usuario deberá suspender inmediatamente la utilización del software.

Nosotros, Yamaha Music Europe GmbH, declaramos por la presente que esta unidad cumple con los requisitos esenciales y otras disposiciones pertinentes de la Directiva 1999/5/CE.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany Tel: [phone]

CE

LET OP: LEES HET VOLGENDE VOOR U DIT TOESTEL IN GEBRUIK NEEMT.

1 Om er zeker van te kunnen zijn dat u de optimale prestaties uit uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog eens iets in kunt opzoeken.

2 Installeer dit toestel op een goed geventileerde, koele, droge en schone plek — uit de buurt van direct zonlicht, warmtebronnen, trillingen, stof, vocht, en/of kou. Zorg, ten behoeve van voldoende ventilatie, minimaal voor de volgende vrije ruimte.

Boven: 15 cm

Achter: 2,5 cm

Zijkanten: 10 cm

3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen.

4 Stel dit toestel niet bloot aan plotselinge temperatuurswisselingen van koud naar warm en plaats het toestel niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou kunnen leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel.

5 Vermijd plekken waar andere voorwerpen op het toestel kunnen vallen, of waar het toestel blootstaat aan druppelende of spattende vlocestoffen. Plaats de volgende dingen niet bovenop dit toestel:

- Andere componenten, daar deze schade kunnen veroorzaken en/of de afwerking van dit toestel kunnen doen verkleuren.

- Brandende voorwerpen (bijv. kaarsen), daar deze brand, schade aan dit toestel en/of persoonlijk letsel kunnen veroorzaken.

- Voorwerpen met vloeistoffen, daar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel kunnen veroorzaken wanneer de vloeistof daaruit in het toestel terecht komt.

6 Dek het toestel niet af met een krant, tafellaken, gordijn enz. zodat de koeling niet belemmerd wordt. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schade aan het toestel en/of persoonlijk letsel.

7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn.

8 Gebruik het toestel niet wanneer het ondersteboven is geplaatst. Het kan hierdoor oververhit raken, wat kan leiden tot schade.

9 Gebruik geen overdreven kracht op de schakelaars, knoppen en/of snoeren.

10 Wanneer u de stekker uit het stopcontact haalt, moet u aan de stekker zelf trekken, niet aan het snoer.

11 Maak dit toestel niet schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge doek.

12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. Yamaha aanvaardt geen aansprakelijkheid voor enige schade veroorzaakt door gebruik van dit toestel met een ander voltage dan aangegeven staat.

13 Om schade door blikseminslag te voorkomen, dient u de stekker uit het stopcontact te halen wanneer het onweert.

14 Probeer niet zelf wijzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend Yamaha servicepersoneel wanneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te maken.

15 Wanneer u dit toestel voor langere tijd niet zult gebruiken (bijv. vakantie), dient u de stekker uit het stopcontact te halen.

16 Lees het hoofdstuk "PROBLEMEN OPLOSSEN" over veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.

17 Voor u dit toestel verplaatst, dient u op te drukken om dit toestel uit te schakelen en de stekker uit het stopcontact te halen.

18 Er zal zich condens vormen wanneer de omgevingstemperatuur plotseling verandert. Haal de stekker uit het stopcontact en laat het toestel met rust.

19 Wanneer het toestel langere tijd achter elkaar gebruikt wordt, kan het warm worden. Schakel het toestel uit en laat het afkoelen.

20 Installeer dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken.

21 De batterijen mogen niet worden blootgesteld aan hitte, zoals door direct zonlicht, vuur of iets dergelijks.

- Bewaar de batterijen op een locatie buiten bereik van kinderen. Batterijen kunnen gevaarlijk zijn als een kind deze in zijn of haar mond zou stoppen.

- Als de batterijen oud worden, zal het werkingsbereik van de afstandsbediening gevoelig dalen. Als dit het geval is, vervangt u de batterijen zo snel mogelijk door twee nieuwe batterijen.

- Gebruik geen oude en nieuwe batterijen door elkaar.

- Gebruik geen verschillende soorten batterijen (zoals alkaline- en mangaanbatterijen) door elkaar. Lees de verpakking zorgvuldig; deze verschillende soorten batterijen kunnen namelijk dezelfde vorm en kleur hebben.

- Lege batterijen kunnen lekken. Als de batterijen lekken, moet u deze onmiddellijk weggooien. Zorg ervoor dat u de gelekte vloeistof niet aanraakt en dat deze niet in contact komt met kledij enz. Reinig het batterijvak zorgvuldig voor u nieuwe batterijen plaatst.

- Als u van plan bent om de eenheid gedurende een lange tijdsperiode niet te gebruiken, dient u de batterijen uit de eenheid te verwijderen. Anders verslijten de batterijen wat mogelijk tot een lekkage van batterijvloeistof leidt en de eenheid kan beschadigen.

- Gooi batterijen niet bij het huishoudelijke afval. verwijder deze correct in overeenstemming met de plaatselijke regelgeving.

De stroomvoorziening van dit toestel is niet afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zelf uitgeschakeld met (In deze toestand is het toestel ontworpen een zeer kleine hoeveelheid stroom te verbruiken.

WAARSCHUWING

OM DE RISICO'S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.

LET OP

Ontploffingsgevaar indien de batterij niet op de juiste manier vervangen wordt. Vervang uitsluitend door een batterij van hetzelfde of een vergelijkbaar type.

De kans bestaat dat wanneer dit apparaat te dicht bij een tv met beeldbuis (Braun-buis) geplaatst wordt, de kwaliteit van de kleuren nadelig beïnvloed zal worden. In dat geval zet u dit apparaat op wat grotere afstand van het tv-toestel.

INHOUD

DE ONDERDELEN EN DE FUNCTIES ERVAN....2

DE KLOK AFSTELLEN ....5

LUISTEREN NAAR iPod....6

LUISTEREN NAAR EEN CD EN USB-APPARATEN......7

MUZIEK LUISTEREN

VAN UW Bluetooth-COMPONENT....10

NAAR FM-ZENDERS LUISTEREN ....12

LUISTEREN NAAR EXTERNE BRONNEN....13

DE WEKKERFUNCTIE GEBRUIKEN ....14

DE SLUIMERTIMER GEBRUIKEN....17

TOONREGELING 17

HELDERHEID VAN DISPLAY VOORPANEEL AFSTELLEN....17

PROBLEMEN OPLOSSEN....18

OPMERKINGEN OVER SCHIJVEN EN USB-APPARATEN ... 21

SPECIFICATIES 22

Kenmerken

• Speel muziek af op externe apparaten zoals iPod/iPhone-modellen, audio-/gegevens-cd's en USB-apparaten en stem af op FM-radio.
• Dankzij de Bluetooth-technologie kunt u zonder draadverbindingen van helder geluid genieten.
• Gebruik uw favoriete muziek of stel pieptonen in als wekker. De muziek die u selecteert, wordt zodra de wekker afgaat, op het volume van uw keuze afgespeeld waardoor u de dag zo goed mogelijk start (IntelliAlarm-functie) (P. 14).
• Sla/roep gemakkelijk tot vijf van uw favoriete FM-zenders op.
• De 3-band equalizer (bas, midden, treble) kan zo worden ingesteld dat de muziek precies zoals u wilt, klinkt.
• Er kunnen twee types klokken (met uurwijzers) worden getoond, die bij het ontwerp van de eenheid passen.

◆ Over deze handleiding

• De zin "iPod" die door deze handleiding wordt gebruikt, omvat ook de "iPhone".
• Als de knoppen van de eenheid en van de afstandsbediening kunnen worden gebruikt om een functie te activeren, beschrijft de handleiding de stappen waarbij de knoppen op de eenheid worden gebruikt.
• Opmerking geeft voorzorgsmaatregelingen aan voor het gebruik van de eenheid en de functiebeperkingen ervan.
  • geeft aanvullende uitleg voor beter gebruik.

Meegeleverde accessoires

Stroomkabel

Afstandsbediening

Batterijen x 2 (AA, LR6, UM-3)

Dock-deksel

FM-antenne

USB-kapje

Opmerking

Houd het USB-kapje buiten het bereik van kinderen, zodat het niet per ongeluk wordt ingeslikt.

Gebruiksaanwijzing (deze handleiding)

Montagehandleiding

Beugel

Paal

Basis

Ondersteuning

Kabelklem

Schroevenset

Opmerking

Gebruik deze items om de stand te monteren. Lees de afzonderlijke

montagehandleiding voor informatie over hoe de stand te monteren.

Hoe de afstandsbediening gebruiken

Plaats in de afstandsbediening de batterijen in de juiste richting (+ en -).

Richt de afstandsbediening op de signaalontvanger van de afstandsbediening (op voorpaneel) en gebruik deze in het hieronder aangetoonde bereik.

DE ONDERDELEN EN DE FUNCTIES ERVAN

Bovenpaneel

① (Netvoeding)

Druk hierop om het systeem in/uit te schakelen. De tijd wordt ook op het voorpaneel weergegeven als het systeem is uitgeschakeld.

[NO TEXT]

- Houd (or meer dan 3 seconden ingedrukt om het systeem in de energiebesparende modus te zetten. In de energiebesparende modus wordt op het voorpaneel geen informatie weergegeven. Dit kan het energieverbruik verminderen. Druk opnieuw op (in de standbymodus te annuleren.

- De alarmfunctie is altijd beschikbaar, zelfs als het systeem uitgeschakeld of in energiebesparende modus is.

②iPod dock

Sluit aan op iPod.

③USB-poort

Sluit een USB-apparaat aan (P. 9).

④VOLUME - /+

Pas het volumeniveau aan.

⑤SOURCE (bron)

Schakel de af te spelen bron in.

⑥ALARM

Schakel de wekker in/uit en zorg dat diverse wekkerinstellingen kunnen worden afgesteld (P. 15, 16).

⑦SNOOZE/SLEEP

Stel de sluimertimer in of schakel de wekker naar de uitstelmodus (P. 16, 17).

⑧PRESET

Sla/roep FM-zenders op of schakel de afspeelmap in (als u muziek van gegevens-cd's of USB-apparatuur afspeelt).

⑨K<< >>

Sla het afspelen van een nummer/bestand over of stem de radio af.

Door de knop ingedrukt te houden terwijl een nummer/bestand wordt afgespeeld, wordt het nummer/bestand achteruit/vooruit afgezocht.

⑩ ▷ Ⅱ

Speel het nummer af of pauzeer het afgespeelde nummer.

⑪

Werp de cd uit.

⑫Schijfsleuf

Plaats een cd.

◆ Een iPod op het iPod-dock aansluiten

#

• Terwijl een iPod zich in het dock bevindt, wordt het heropgeladen. Als de eenheid in energiebesparende modus is, wordt de iPod niet heropgeladen.
• Zorg dat u een dockadapter gebruikt die compatibel is met uw iPod. Als u geen adapter gebruikt of als de adapter niet compatibel is, kan de verbinding onstabiel of slecht zijn, waardoor de aansluiting schade kan oplopen. Ga naar de officiële website van Apple voor details over de dockadapter.
• Als een iPod in een beschermhoes geforceerd wordt aangesloten, kan de aansluiting schade oplopen. Verwijder de beschermhoes vóór het aansluiten.
• Gebruik het dockdeksel van de iPod om de aansluiting te beschermen terwijl u de iPod niet gebruikt.

Display van het voorpaneel

①Indicator voor afspelen/willekeurig afspelen/herhalen

Geeft de afspeelmodus weer (P. 6, 9).

②Signaalontvanger afstandsbediening

③Kloindicator

Toont de uurwijzer van de klok (P. 5).

④Bronindicator

Toont de geselecteerde bron.

⑤Bluetooth-indicator

Schakelt in als deze eenheid via Bluetooth (P. 10, 11) is aangesloten.

⑥Sluimerindicator

Brandt als de sluimertimer is ingesteld (P. 17).

⑦ Wekkerindicator

Brandt als de wekker is ingesteld (P. 14).

⑧Meervoudig functionele indicator

Geeft diverse informatie, inclusief de tijd op de klok, het nummer van het afgespeelde liedje of de FM-zender.

⑨Verlichtingssensor

Detecteert omgevende verlichting. Bedek deze sensor niet.

Achterpaneel

① ALARM TYPE

Wisselt het alarmtype (P. 15).

②CLOCK

Wisselt het type klokweergave of maakt het instellen van de tijd mogelijk (P. 5).

③DIMMER

Steld de helderheid van de display op het voorpaneel af (P. 17).

④AUX

Sluit een extern apparaat aan.

⑤FM-antenne-aansluiting

Sluit de meegeleverde FM-antenne of een buitenantenne aan.

Opmerkingen

• De antenne moet volledig uitgestrekt zijn. Verander de hoogte, richting of plaats van de antenne bij slechte radio-ontvangst.
• Als u een commercieel beschikbare buitenantenne gebruikt, in plaats van de meegeleverde FM-antenne, dan is de ontvangst mogelijk beter.

⑥Aansluitingslid

Verwijder het aansluitingslid voordat u externe apparatuur op AUX aansluit, en/of de FM-antenne of de antenne-aansluiting aansluit.

Als u de buitenantennekabel en/of externe apparaatkabel via de paal van de stand leidt, dient u de afzonderlijke montagehandleiding te lezen.

Afstandsbediening

①Signaalzender afstandsbediening
② (Netvoeding)

Druk hierop om het systeem in/uit te schakelen.

③ALARM

Schakelt de wekker in/uit.

④SNOOZE/SLEEP

Stel de sluimertimer in of schakel de wekker naar de uitstelmodus (P. 16, 17).

⑤Brontoetsen

Schakel de af te spelen bron in.

⑥FOLDER

Wissel de afspeelmap terwijl u muziek op gegevens-cd's of USB-apparatuur afspeelt.

⑦

Sla het afspelen van het nummer/bestand over.

Door de knop ingedrukt te houden terwijl een nummer/bestand wordt afgespeeld, wordt het nummer/bestand achteruit/vooruit afgezocht.

⑧ ▶ II

Afspelen/pauzeren.

⑨

Het afspelen stoppen.

⑩ (Herhalen)/→ (Willekeurig afspelen)

Speel muziek op een iPod, audio/gegevens-cd of USB-apparaat af met herhalen/willekeurig afspelen (P. 6, 9).

⑪ EQ LOW/MID/HIGH

Pas de geluidskwaliteit via bas, midden, treble aan (P. 17).

⑫PRESET ^/

Selecteer een vooraf geprogrammeerde FM-zender.

⑬MEMORY

Sla de FM-zender op (P. 12).

⑭TUNING ≈/ ≈

Stem de radio af.

⑮VOLUME + /-

Pas het volumeniveau aan.

⑯MUTE

Geluid dempen/hervatten.

De tijd instellen

Bovenpaneel

1 Verplaats de schakelaar CLOCK op het achterpaneel naar SET.

Achterpaneel

2 Stel de tijd in met K< >>

3 Verplaats de schakelaar CLOCK op het achterpaneel naar CLOCK1 of CLOCK2.

[Symbol]

• Door een iPod op het iPod dock aan te sluiten in stap 2 kopieert de tijd op de iPod naar de eenheid. Als de iPod al op het iPod-dock is aangelsoten als CLOCK op SET is ingesteld, wordt de tijd in de iPod niet gekopieerd.
• Door op SNOOZE/SLEEP in stap 2 te drukken, is het mogelijk om te schakelen tussen een klokweergave van 12 en 24 uren.
• De "PM"-indicator wordt alleen weergegeven als u weergave van de 12-uursklok selecteert.

Opmerking

De tijdinstellingen worden gereset als de eenheid gedurende langer dan één week is uitgeschakeld.

Het kloktype wisselen

Verplaats de schakelaar CLOCK op het achterpaneel om het kloktype te wisselen.

Achterpaneel

◆ Weergavemodus klok 1 (CLOCK 1)

◆ Weergavemodus klok 2 (CLOCK 2)

Bijv: 10:50

LUISTEREN NAAR iPod

De iPod afspelen

Raadpleeg "SPECIFICATIES" (P. 22) voor details over compatibele iPod-modellen.

Bovenpaneel

Afstandsbediening

1 Sluit een iPod op het iPod-dock.
2 Druk op SOURCE en stel iPod in als de afspeelbron.
3 Speel de iPod af door op ▷te#drukken.

Afspelen kan via de afstandsbediening, iPod of het bovenpaneel van deze eenheid worden bestuurd.

Knop		Functie
Bovenpaneel	▷/□□	Afspelen/Pauzeren
	<</>>	OverslaanZoek achteruit/vooruit(houd ingedrukt)
Afstandsbediening	▶II	Afspelen/Pauzeren
	I◄◄/►►I	OverslaanZoek achteruit/vooruit(houd ingedrukt)
	FOLDER/MENU/ENTER	iPod menubediening

• U kunt tijdens het afspelen de iPod verwijderen.
• Als het systeem is uitgeschakeld, schakelt het automatisch in als op de iPod muziek/video wordt afgespeeld.
• Als iPod als afspeelbron is geselecteerd, schakelt het systeem automatisch uit als 60 minuten zijn verlopen, zonder dat een apparaat op het iPod-dock is aangesloten of enige handeling is uitgevoerd.

Herhalen/willekeurig afspelen

De afspeel-modus kan met de indicator voor afspelen/willekeurig/herhalen op het display van het voorpaneel worden gecontroleerd.

Afstandsbediening

Opmerkingen

• Afhankelijk van het type iPod dat wordt gebruikt, werkt herhalen/willekeurig afspelen mogelijk niet goed.
• Afhankelijk van het type iPod dat wordt gebruikt, is de volgorde bij herhalen/willekeurig afspelen mogelijk verschillend.

◆ Afspelen herhalen

Druk op de afstandsbediening op REPEAT om van het volgende een afspeelmodus te selecteren.

1 :

Eén

ALL

Alles

Geen weergave: Uit

◆ Willekeurig afspelen

Druk op de afstandsbediening op SHUFFLE om van het volgende een afspeelmodus te selecteren.

X:

N

u

m

m

X:

A

1

b

u

m

Geen weergave: Uit

LUISTEREN NAAR EEN CD EN USB-APPARATEN

Als op cd/USB-apparaten nummers/bestanden worden afgespeeld, werkt de eenheid als volgt.

• Als de cd/het USB-apparaat dat wordt afgespeeld, wordt gestopt, wordt het nummer die werd afgespeeld, de volgende keer dat het afspelen wordt gestart, vanaf het begin van het nummer afgespeeld.
• Als u op de afstandsbediening op ■ drukt terwijl het afspelen is gestopt, zal de eenheid de volgende keer dat het afspelen begint, nummers als volgt afspelen:

- Voor een audio-cd: vanaf het eerste nummer van de cd.

- Voor een gegevens-cd/USB-apparaat: vanaf het eerste nummer van de map die het nummer bevat waar u de laatste keer naar luisterde.

- Als, nadat het afspelen van het cd/USB-apparaat is gestopt, gedurende 60 minuten geen handelingen zijn uitgevoerd, zal het systeem automatisch uitschakelen.

Raadpleeg "OPMERKINGEN OVER SCHIJVEN EN USB-APPARATEN" (P. 21) voor meer informatie over afspeelbare schijven en bestanden.

Naar een audio-cd luisteren

Bovenpaneel

1 Druk op SOURCE en stel cd in als de afspeelbron.
2 Plaats de audio-cd met de labelkant naar de voorzijde van dit toestel gericht, in de schijflade.

Het afspelen start automatisch. Het tracknummer wordt even getoond als het afspelen van de track start of als tracks worden overgeslagen.

Gebruik de volgende knoppen om de eenheid te besturen terwijl nummers op audio-ed's worden afgespeeld.

Knop		Functie
Bovenpaneel	▷/□□	Afspelen/Pauzeren
	<</>>	Overslaan Zoek achteruit/vooruit (houd ingedrukt)
	△	Werp de cd uit
Afstandsbediening	▶II	Afspelen/Pauzeren
	I◀◀/▶▶I	Overslaan Zoek achteruit/vooruit (houd ingedrukt)
	■	Stoppen

Opmerking

Als het systeem in de energiebesparende modus is, kunnen geen cd's worden geplaatst of uitgeworpen (P. 2).

Naar een gegevens-cd luisteren

Bovenpaneel

1 Druk op SOURCE en stel cd in als de afspeelbron.
2 Plaats de gegevens-cd met de labelkant naar de voorzijde van dit toestel gericht, in de schijflade.

Het afspelen start automatisch. Het nummer van de map-/ bestandsnummer wordt even getoond als het afspelen van de track start of als tracks worden overgeslagen.

Gebruik de volgende knoppen om de eenheid te besturen terwijl nummers op gegevens-cd's worden afgespeeld.

Knop Functie
Bovenpaneel	▷/□□	Afspelen/Pauzeren
	<</>>	OverslaanZoek achteruit/vooruit(houd ingedrukt)
	PRESET Verander de afspeelmap
	△	Werp de cd uit
Afstandsbediening	▶II	Afspelen/Pauzeren
	|◀◀/▶▶|	OverslaanZoek achteruit/vooruit(houd ingedrukt)
	■	Stoppen
	FOLDER Verander de afspeelmap

Naar een USB-apparaat

Bovenpaneel

Opmerking

Als een USB-apparaat wordt aangesloten, worden de nummers in de volgende volgorde afgespeeld:

• Afspeelvolgorde map:
  mappen worden in alfabetische volgorde van de eerste 3 tekens van de mapnaam afgespeeld. Een map die andere tekens bevat dan het alfabet, worden na de mappen met alfabetische tekens afgespeeld.
• Afspeelvolgorde bestand:
  bestanden worden in de volgorde van de oudste schrijfdatum van de bestanden afgespeeld.

1 Druk op SOURCE en stel USB in als de afspeelbron.
2 Sluit een USB-apparaat aan op de USB-poort.

Het afspelen start automatisch. Het nummer van de map-/ bestandsnummer wordt even getoond als het afspelen van de track start of als tracks worden overgeslagen.

Gebruik de volgende knoppen om de eenheid te besturen terwijl nummers op USB-apparaten worden afgespeeld.

Knop Functie
Bovenpaneel	▷/□□	Afspelen/Pauzeren
	<</>>	OverslaanZoek achteruit/vooruit(houd ingedrukt)
	PRESET	Verander de afspeelmap
Afstandsbediening	▶□	Afspelen/Pauzeren
	|◀◀/▶▶	OverslaanZoek achteruit/vooruit(houd ingedrukt)
	■	Stoppen
	FOLDER	Verander de afspeelmap

Stop het afspelen voordat u het USB-apparaat verwijdert.

Herhalen/willekeurig afspelen

De afspeel-modus kan met de indicator voor afspelen/willekeurig/herhalen op het display van het voorpaneel worden gecontroleerd.

Afstandsbediening

Als de geselecteerde bron mappen bevat, wordt elke map in de modus herhalen/willekeurig afspelen afgespeeld.

◆ Afspelen herhalen

Druk op de afstandsbediening op REPEAT om van het volgende een afspeelmodus te selecteren.

: Alle nummers in de map (alleen gegevens-cd/USB-apparaat)

ALL : Alle nummers

1 : 1 nummer

Geen weergave: Herhalingsmodus uit

◆ Willekeurig afspelen

Druk op de afstandsbediening op SHUFFLE om van het volgende een afspeelmodus te selecteren.

: Alle nummers in de map (alleen gegevens-cd/USB-apparaat)

ALL : Alle nummers

Geen weergave: Willekeurige afspeelmodus uit

MUZIEK LUISTEREN VAN UW Bluetooth-COMPONENT

Deze eenheid biedt Bluetooth-functionaliteit. U kunt genieten van het draadloos muziekafspelen vanaf uw Bluetooth-componenten (mobiele telefoon, digitale audiospeler, enz.). Raadpleeg ook de gebruiksaanwijzing van uw Bluetooth-component.

Deze eenheid koppelen met uw Bluetooth-component

Koppelen is een handeling die het communicerende component (vervolgens "het andere component" genoemd) met deze eenheid registreert. U moet de koppelingshandeling uitvoeren als u uw Bluetooth-component voor de eerste keer met deze eenheid gebruikt, of als de koppelingsinstellingen zijn verwijderd. Zodra het koppelen is voltooid, zal zelfs nadat de Bluetooth-verbinding is onderbroken, de opvolgende herverbinding gemakkelijk zijn. Als het koppelen niet succesvol is, dient u item "Bluetooth" in "PROBLEMEN OPLOSSEN" (P. 20) te raadplegen.

• Deze eenheid kan met tot acht andere componenten worden gekoppeld. Als het koppelen met het negende component is geslaagd, worden de koppelingsgegevens voor het component met de oudste aansluitdatum verwijderd.
• Als deze eenheid via Bluetooth met een ander component is verbonden, houdt u, voordat u de koppeling uitvoert, op deze unit de toets SOURCE of op de afstandsbediening Bluetooth ingedrukt om de verbinding Bluetooth te verwijderen.

Bij gebruik van een iPod touch/iPhone/iPad

Bovenpaneel

1 Druk op de toets SOURCE om de afspeelbron naar Bluetooth te schakelen.
2 Zet op uw iPod touch/iPhone/iPad, [Instellingen] → [Algemcen] -Bluetooth] aan.

De Bluetooth-verbindingslijst verschijnt in [Apparaten].

(Afhankelijk van het type iPod touch/iPhone/iPad, kan deze procedure of weergave verschillen.)

3 Kies van de Bluetooth-verbindingslijst van het andere component, deze eenheid (ISX-B820 Yamaha).

Als het koppelen is voltooid, geeft uw iPod touch/iPhone/iPad "Verbonden" aan.

De Bluetooth-indicator op het display van het voorpaneel van deze eenheid zal branden.

Bij gebruik van iets anders dan iPod touch/iPhone/iPad

Bovenpaneel

1 Druk op de toets SOURCE om de afspeelbron naar Bluetooth te schakelen.
2 Voer op het andere component Bluetooth-koppeling uit.

Raadpleeg voor details de gebruiksaanwijzing van het andere component.

3 Kies van de Bluetooth-verbindingslijst van het andere component, deze eenheid (ISX-B820 Yamaha).

Als het koppelen is voltooid, zal de Bluetooth-indicator op het display van het voorpaneel gedurende ongeveer 1 seconde branden.

Als u wordt gevraagd een wachtwoord in te voeren, voert u het nummer "0000" in.

Naar een Bluetooth-component luisteren

Bovenpaneel

1 Druk op de toets SOURCE om de afspeelbron naar Bluetooth te schakelen.
2 Sluit deze eenheid en uw andere component via Bluetooth aan.
3 Speel muziek vanaf uw Bluetooth-component af.

Opmerking

Zorg dat de volume-instelling van deze eenheid niet te hoog is. Wij raden u aan het volume van het andere component af te stellen.

#

• Als u via Bluetooth vanaf uw andere component aansluit en muziek afspeelt terwijl van deze eenheid het systeem is uitgeschakeld, zal deze eenheid het systeem automatisch inschakelen.
• Als u de Bluetooth-verbinding van uw andere component uitschakelt terwijl de afspeelbron op Bluetooth is ingesteld, wordt deze eenheid het systeem automatisch uitgeschakeld.
• A 1Bluetooth als de afspeelbron is geselecteerd, zal deze eenheid het systeem automatisch uitschakelen als 60 minuten zonder enige Bluetooth-verbinding zijn verlopen of geen enkele handeling is uitgevoerd.

Een al gekoppeld component aansluiten via Bluetooth

Zodra de koppeling is voltooid, zal de aansluiting van een Bluetooth de volgende keer gemakkelijker verlopen.

◆ Vanaf deze aan heid aansluiten

Bovenpaneel

1 Druk op de toets SOURCE om de afspeelbron naar Bluetooth te schakelen.

De Bluetooth-indicator knippert op het display van het voorpaneel; deze eenheid zoekt het andere component dat het meest recent via Bluetooth was aangesloten en stelt daarna een verbinding in werking (u moet eerst de Bluetooth-instelling van het andere component inschakelen).

Als de Bluetooth-verbinding is gemaakt, zal de Bluetooth-indicator branden.

Opmerking

Yamaha staat niet garant voor alle verbindingen tussen deze eenheid en het Bluetooth-component.

◆ Vanaf het andere component verbinding maken

1 In de Bluetooth-instellingen van het andere component, schakelt u Bluetooth in.
2 Kies van de Bluetooth-verbindingslijst van het andere component, deze eenheid (ISX-B820 Yamaha).

De Bluetooth-verbinding wordt gemaakt en op het display van het voorpaneel van deze eenheid zal de Bluetooth-indicator branden.

Opmerking

Bluetooth-verbindingen kunnen niet van het andere component worden gemaakt als deze eenheid in de energiebesparingsmodus is. Schakel het systeem in.

Een Bluetooth-verbinding uitschakelen

Als enige van de volgende handelingen worden uitgevoerd terwijl een Bluetooth-verbinding wordt gebruikt, wordt de Bluetooth-verbinding uitgeschakeld.

• Hou op deze eenheid de toets SOURCE of op de afstandsbediening Bluetooth ingedrukt.
  • Schakel het systeem uit.
• Schakel de Bluetooth-instelling van het andere component uit.

[Non-Text]

Als u een iPod touch/iPhone/iPad via Bluetooth aansluit, kan de Bluetooth-verbinding verbroken worden als u de afspeelbron naar iPod schakelt terwijl op ht iPod-dock een andere iPod is aangesloten.

NAAR FM-ZENDERS LUISTEREN

De FM-zender selecteren

Bovenpaneel

Opmerking

ALs u handmatig op een FM-zender afstemt, zal het geluid mono zijn.

1 Druk op SOURCE en stel FM in als de afspeelbron.

2 Druk op «om» de FM-zender af te stemmen.

Afstemtype Bewerking
Bovenpaneel	Automatisch afstemmen	Houd<< of >ingedrukt.
	Handmatig afstemmen	Druk herhaaldelijk<< op >>f .
Afstandsbediening	Automatisch afstemmen	HoudTUNING ∧ or ingedrukt.
	Handmatig afstemmen	Druk herhaaldelijk opTUNING ∧ orf .

FM-zenders opslaan (voorgeprogrammeerd)

Gebruik de preset-functie om 5 van uw favoriete zenders op te slaan.

Bovenpaneel

1 Druk op op uw favoriete FM-zender af te stemmen.
2 Houd PRESET ingedrukt.

De afstandsbediening gebruiken

Houd MEMORY ingedrukt.

3 Druk op PRESET en selecteer het preset-nummer om de FM-zender op te slaan.

De afstandsbediening gebruiken

Druk op PRESET ^/√.

4 Houd PRESET ingedrukt om de voorgeprogrammeerde zender op te slaan.

Hiermee wordt de FM-zender opgeslagen.

De afstandsbediening gebruiken

Druk op MEMORY.

Een voorgeprogrammeerde FM-zender selecteren

Bovenpaneel

1 Druk op SOURCE en stel FM in als de afspeelbron.
2 Druk herhaaldelijk op PRESET om de voorgeprogrammeerde FM-zender te selecteren.

De afstandsbediening gebruiken

Druk op PRESET ^/√.

LUISTEREN NAAR EXTERNE BRONNEN

Bovenpaneel

Schakel het systeem uit voordat u audiokabels aansluit. Verwijder het aansluitingslid voordat u externe apparatuur aansluit.

1 Sluit met een commercieel verkrijgbare stereo-kabel met 3,5 mm mini-plug op het achterpaneel een extern audiospeler aan op AUX.

Opmerking

Zet het volume van de eenheid en uw externe audiospeler laag voordat u deze aansluit.

2 Druk op ⏻ om het systeem in te schakelen.
3 Druk op SOURCE en stel AUX in als de afspeelbron.
4 Start het afspelen op de aangesloten externe audiospeler.

DE WEKKERFUNCTIE GEBRUIKEN

De eenheid heeft een wekkerfunctie (IntelliAlarm) die op het ingestelde tijdstip, met een reeks verschillende methoden muziekbronnen of een reeks pieptonen afspeelt: De wekkerfunctie heeft de volgende functies.

◆ 3 typen wekkers

Selecteer van 3 wekkertypen en combineer muziek en pieptonen.

SOURCE + BEEP	De geselecteerde audiobron en de pieptoon worden op het ingestelde tijdstip afgespeeld. Deze modus wordt voor de best mogelijke start van de dag aanbevolen.3 minuten voor het ingestelde tijdstip:de bronmuziek wordt zachtjes afgespeeld en het volume wordt langzaam verhoogd terwijl de wektijd nadert.Wektijd: er wordt ook een pieptoon afgespeeld.
SOURCE	De geselecteerde audiobron wordt op het ingestelde tijdstip afgespeeld. Het zachte startvolume neemt geleidelijk aan toe tot het ingestelde volume.
BEEP (pieptoon) Alleen de pieptoon wordt op het ingestelde tijdstip afgespeeld.

◆ Diverse muziekbronnen

Het is mogelijk om de iPod, audio-ed, gegevens-ed, USB-apparaat en radio te selecteren. Afhankelijk van de audiobron kan ook het volgende worden geselecteerd:

Bron Afspeelmethode Functie
iPod Doorgaan		De eenheid gaat door met het afspelen vanaf het laatste nummer dat u afspeelde.Als u vooraf een afspeellijst* met de naam “ALARM Yamaha DTA” hebt gemaakt, wordt de afspeellijst die op de iPod is opgeslagen, herhaaldelijk afgespeeld.Als de naam van de afspeellijst met spaties van één byte om woorden te scheiden, wordt ingevoerd en er worden tekens van één byte ingevoerd, moet u ervoor zorgen dat de hoofd- en kleine letters juist worden gebruikt.
Audio-cd	Geselecteerd nummer Het geselecteerde nummer wordt herhaaldelijk afgespeeld.
	Doorgaan Het nummer waarnaar u de laatste keer luisterde, wordt afgespeeld.
Gegevens-cd/USB	Map De geselecteerde map wordt herhaaldelijk afgespeeld.
	Doorgaan Het nummer waarnaar u de laatste keer luisterde, wordt afgespeeld.
FM	Voorgeprogrammeerd station	De geselecteerde, voorgeprogrammeerde radiozender wordt afgespeeld.
	Doorgaan	De FM-zender waarnaar u de laatste keer luisterde, wordt afgespeeld.

* Raadpleeg de instructies voor uw iPod of iTunes voor informatie over het maken van een afspeellijst.

Sluimer

De uitstelfunctie kan worden ingeschakeld om de wekker na 5 minuten opnieuw af te laten gaan.

De wektijd en wekkertype instellen

Bovenpaneel

Opmerking

De wekkerinstelling wordt gewist als het systeem wordt uitgeschakeld zonder de instelling juist te voltooien.

1 Houd ALARM ingedrukt.

De wekkerindicator (b) en de ingestelde wektijd zullen knipperen.

2 Druk op <> om de wektijd in te stellen.

De afstandsbediening gebruiken

Druk op √◀◀ ▶▶

3 Selecteer het wekkertype met de ALARM TYPE- schakelaar op het achterpaneel.

Raadpleeg P. 14 voor details over wekkertypen.

4 (als andere werkkertypen dan BEEP worden geselecteerd) Druk op SOURCE om een muziekbron te selecteren.

Andere bronnen dan AUX en Bluetooth kunnen worden geselecteerd.

De afstandsbediening gebruiken

Druk op Brontoets om een muziekbron te selecteren.

Opmerkingen

• Als iPod/cd/USB zijn geselecteerd, sluit/plaatst u de audiobron (iPod, audio/gegevens-cd, USB-apparaat) aan op de eenheid.
• Als de bron niet op het ingestelde tijdstip van de wekker kan worden afgespeeld (bijv. iPod is niet aangesloten), wordt de pieptoon afgespeeld.

5 (als andere wekkertypen dan BEEP worden geselecteerd) Geef het nummer, de map of FM-zender aan die moeten worden afgespeeld.

Als iPod als de bron is ingesteld:

Geen instellingen vereist.

Als cd/USB/FM als de bron is geselecteerd:

Druk op PRESET om het nummer (audio-cd), de map (gegevens-cd/USB-apparaat) of FM-zender te selecteren om af te spelen.

De afstandsbediening gebruiken

Druk op PRESET ^/√.

• Als iPod als de bron is ingesteld, speelt de eenheid op de ingestelde wektijd de afspeellijst "ALARM Yamaha DTA" af. Als in de iPod deze afspeellijst niet kan worden gevonden, gaat de eenheid vanaf het laatst afgespeelde nummer door met afspelen (doorgaan).
• Als cd/USB/FM als de bron zijn geselecteerd en "0" is ingesteld, gaat het afspelen verder vanaf het nummer/de FM-zender waar u de laatste keer naar luisterde (doorgaan).

6 Stel het wekvolume in door op VOLUME -/+ te drukken.

7 Druk op ALARM om het instellen van de wekker te voltooien.

De wekker is ingesteld en de wekkerindicator (1) brndt.

De wekker in-/uitschakelen

Bovenpaneel

1 Druk op ALARM.

Als de wekker is ingeschakeld, brandt het lampje van de wekkerindicator (1 on) wordt de wektijd enige tijd weergegeven. Als u opnieuw op ALARM drukt, worden de wekkerindicator (1 on) de wekker uitgeschakeld.

De ingestelde wektijd wordt, zelfs als de wekker is uitgeschakeld, opgeslagen. Als de wekker opnieuw wordt afgestemd door op ALARM te drukken, gaat de wekker met de vorige wekkerinstellingen af.

Handelingen tijdens het afgaan van de wekker

Op de ingestelde tijd zal de wekker afgaan. Tijdens het afgaan, zijn de volgende handelingen mogelijk.

Bovenpaneel

1 (als u de wekker voor korte tijd wilt stoppen) Druk op SNOOZE/SLEEP.

SNOOZE stopt de wekker die dan na 5 minuten opnieuw afgaat.

• Als SOURCE + BEEP is ingesteld, drukt u op SNOOZE/SLEEP om de pieptoon te stoppen en drukt u twee keer om de audiobron te stoppen. 5 minuten nadat de audiobron is gestopt, zal het weer opnieuw zachtjes klinken en gaat de pieptoon door.
• De wekkerindicator knippert als de uitstelfunctie is geactiveerd.

2 (als u de wekker wilt uitschakelen) Druk op

ALARM of

Na 60 minuten stopt de wekker automatisch, tenzij u de wekker stopt.

DE SLUIMERTIMER GEBRUIKEN

U kunt het tijdstip instellen waarop het systeem automatisch wordt uitgeschakeld.

Bovenpaneel

1 Druk een aantal keren op SNOOZE/SLEEP om de tijd in te stellen totdat het systeem wordt uitgeschakeld.

De sluimertimer kan op 30, 60, 90 en 120 minuten worden ingesteld. Als de tijd is ingesteld, wordt de sluimerindicator (a)op het display van het voorpaneel weergegeven.

#

Als u op SNOOZE/SLEEP drukt terwijl de sluimertimer is geactiveerd, wordt de instelling van de sluimertimer geannuleerd.

TOONREGELING

Afstandsbediening

1 Druk tijdens het afspelen op de afstandsbediening op één van de EQ-knoppen LOW/MID/HIGH.

Selecteer de af te stellen toon (LOW, MID, HIGH).

2 Druk op ◀◀◀/▶▶ am de toon af te stellen.

Elke toon kan van -5 tot +5 worden afgesteld.

3 Druk op ENTER om de instellingen te voltooien.

Om de instellingen te voltooien, kunt u ook op de EQ-knop drukken waarop u in Stap 1 drukte.

Om de toon of andere frequentieband te wijzigen, gaat u terug naar stap 1 en drukt u op de knop EQ om de gewenste frequentie af te stellen.

HELDERHEID VAN DISPLAY VOORPANEEL AFSTELLEN

Achterpaneel

1 Selecteer de helderheid met de DIMMER-schakelaar op het achterpaneel.

AUTO: stelt de helderheid automatisch in om het op de omgeving aan te passen.

1: helderder.

2: donkerder.

Opmerking

Wanneer AUTO is ingesteld, wordt de helderheid van het display van het voorpaneel automatisch met de verlichtingssensor afgesteld (P. 3). Zorg dat de sensor niet wordt afgedekt.

PROBLEMEN OPLOSSEN

Raadpleeg de volgende lijst als u een probleem ondervindt met de eenheid. Als u het probleem niet kunt oplossen met de voorgestelde oplossingen, of als het probleem niet hieronder vermeld wordt, schakelt u het toestel uit, haalt u de stekker uit het stopcontact en neemt contact op met de dichtstbijzijnde erkende Yamaha-handelaar of -servicecentrum.

Algemeen

Probleem Oorzaak Oplossing
Kan de eenheid niet inschakelen.	De stroomkabel is niet goed aangesloten. Sluit de stroomkabel opnieuw stevig op het stopcontact en de eenheid aan.
Er komt geen geluid uit de luidsprekers.	Het volume is mogelijk op het minimum ingesteld. P	Pas het volumeniveau aan.
	De signaalbron is misschien niet correct. Kies de juiste signaalbron.
Het geluid valt plotseling weg.	De sluimerfunctie (P. 17) kan worden ingesteld.	Schakel het systeem in en speel de signaalbron weer af.
Het geluid kraakt/vervormt of er is een ander abnormaal geluid.	Volume van de bron staat te hoog of volume van deze eenheid staat te hoog (met name het basgeluid).	Pas het volume aan via VOLUME, of de bas met EQ (P. 17).
De eenheid werkt niet naar behoren.	De eenheid heeft mogelijk een sterke elektrische schok gekregen door bliksem of een teveel aan statische elektriciteit, of de stroomvoorziening is onderbroken of instabiel.	Schakel het systeem uit en verwijder het stroomkabel. Wacht ongeveer 30 seconden, sluit het stroomkabel opnieuw aan en schakel het systeem in.
Het systeem wordt ingeschakeld maar meteen ook weer uitgeschakeld.
Digitale of hoogfrequente apparatuur veroorzaakt ruis.	De eenheid staat misschien te dicht bij de digitale of hoogfrequente apparatuur.	Zet de eenheid verder van de apparatuur in kwestie af.
De instelling van de klok is gewist.	Het stroomkabel van het toestel is wellicht langer dan een week uit het stopcontact verwijderd geweest.	Stop de stekker van het stroomkabel goed in het stopcontact en stel de klok opnieuw in (P. 5).
iPod speelt niet af op de ingestelde wektijd, zelfs als SOURCE ingesteld staat op iPod.	De iPodis niet stevig in de iPod-dock geplaatst.	Verwijder de iPod uit de eenheid en plaats het opnieuw in het iPod-dock (P. 2).
	ALARM TYPE-schakelaar is ingesteld op BEEP.	Stel ALARM TYPE in op SOURCE + BEEP of SOURCE (P. 15).
Klok knippert en de eenheid kan niet worden bediend.	Op het achterpaneel is de CLOCK-schakelaar ingesteld op SET en deze eenheid is in de klok-instelmodus.	Stel de CLOCK-schakelaar in op CLOCK1 of CLOCK2 (P. 5).

iPod

Probleem Oorzaak Oplossing
Geen geluid.	De iPodis niet stevig in de iPod-dock geplaatst.	Verwijder de iPod uit de eenheid en plaats het opnieuw in het iPod-dock (P. 2).
	De iPod software is niet bijgewerkt. Download de nieuwste iTunes-versie van de Apple-website en werk de software van de iPod bij naar de nieuwste versie.
De iPod laadt niet op.	De iPodis niet stevig in de iPod-dock geplaatst.	Verwijder de iPod uit de eenheid en plaats het opnieuw in het iPod-dock (P. 2).
	Het systeem bevindt zich in de energiebesparende modus (P. 2).	Druk op om de energiebesparende modus op te heffen.
De iPod-indicator knippert twee keer en herhaalt dit 3 keer na verwijdering van de iPod.	De gebruikte iPod wordt niet ondersteund door de eenheid.	Gebruik een ondersteunde iPod (P. 22).

CD afspelen

Probleem Oorzaak Oplossing
Schijf kan niet worden geplaatst.	Het systeem bevindt zich in de energiebesparende modus.	Druk op bm de energiebesparende modus op te heffen ( P. 2 ).
Sommige handelingen met knoppen werken niet.	De schijf die in de eenheid is geplaatst, is mogelijk niet compatibel.	Gebruik een schijf die door de eenheid wordt ondersteund ( P. 21 ).
Het afspelen begint niet onmiddellijk nadat u op drijkt .	De schijf is misschien vies. Veeg de schijf schoon.
	De schijf die in de eenheid is geplaatst, is mogelijk niet compatibel.	Gebruik een schijf die door de eenheid wordt ondersteund ( P. 21 ).
	Als de eenheid van een koude naar een warme plaats is verplaatst, heeft zich mogelijk condensatie op de lens voor het aflezen van de schijf gevormd.	Wacht een uur of twee totdat de eenheid zich aan de kamertemperatuur heeft aangepast en probeer opnieuw.
De cd-indicator knippert twee keer en herhaalt dit 3 keer en de schijf werd uitgeworpen.	De schijf die in de eenheid is geplaatst, is mogelijk niet compatibel.	Gebruik een schijf die door de eenheid wordt ondersteund ( P. 21 ).
	De schijf is misschien vies. Veeg de schijf schoon.
	De schijf bevat geen afspeelbare bestanden.	Gebruik een schijf met afspeelbare bestanden ( P. 21, 22 ).
	De schijf werd ondersteboven geplaatst.	Plaats een schijf terwijl de labelkant naar voren is gericht.
Na het plaatsen van een schijf wordt op het display van het voorpaneel “Err” weergegeven.	Er heeft zich een fout voorgedaan in de eenheid.	Werp de schijf uit met

Afspelen van USB-apparaat

Probleem Oorzaak Oplossing
MP3/WMA-bestand op het USB-apparaat wordt niet afgespeeld.	Het USB-apparaat wordt niet herkend.	Schakel het systeem uit en sluit het USB-apparaat opnieuw op het toestel aan.
		Sluit een netstroomadapter aan indien die met het apparaat is meegeleverd.
		Als het probleem niet met bovenstaande oplossingen wordt opgelost, kan het USB-apparaat niet op de eenheid worden afgespeeld.
Na het aansluiten van een USB-apparaat, knippert de USB-indicator twee keer en dit herhaalt zich 3 keer.	Op de eenheid is een niet-compatibel USB-apparaat aangesloten.	Schakel het systeem uit en sluit het USB-apparaat opnieuw op de eenheid aan. Als dit het probleem niet verhelpt, dan kan het USB-apparaat niet op de eenheid worden afgespeeld.
	Het USB-apparaat bevat geen afspeelbare bestanden.	Gebruik een USB-apparaat met afspeelbare bestanden (P. 21, 22).
Na het verwijderen van een USB-apparaat wordt op het display op het voorpaneel “Err” weergegeven.	Op de eenheid is een niet-compatibel USB-apparaat aangesloten.	Schakel het systeem uit en sluit het USB-apparaat opnieuw op de eenheid aan. Als dit het probleem niet verhelpt, dan kan het USB-apparaat niet op de eenheid worden afgespeeld.
	Er wordt overstroom gedetecteerd.

Bluetooth

Probleem Oorzaak Oplossing
Het is onmogelijk om deze eenheid met het andere component te koppelen.	Het andere component ondersteunt A2DP niet.	Voer koppelingen uit met een component dat A2DP ondersteunt.
	Een Bluetooth-adaptor, enz. dat u met deze eenheid wilt koppelen, heeft een ander wachtwoord dan “0000”.	Gebruik een Bluetooth-adapater enz. waarvan het wachtwoord “0000” is.
	Deze eenheid en het andere component zijn te ver van elkaar gescheiden.	Verplaats het andere component dichter bij deze eenheid.
	Er is een apparaat (magnetron, draadloze LAN, enz.) dat dichtbij, in de frequentieband van 2,4 GHz signalen uitzendt.	Plaats deze eenheid weg van het apparaat dat de radiofrequentiestralen uitzendt.
Het is onmogelijk een Bluetooth-verbinding in werking te stellen.	Deze eenheid isn iet op de Bluetooth-verbindingslijst van het andere component geregistreerd.	Voer opnieuw de koppelingshandelingen uit (P. 10).
Er wordt geen geluid geproduceerd, of het geluid werd tijdens het afspelen onderbroken.	De Bluetooth-verbinding van deze eenheid met het andere component is uitgeschakeld.	Voer de Bluetooth-verbindingshandelingen opnieuw uit (P. 11).
	Deze eenheid en het andere component zijn te ver van elkaar gescheiden.	Verplaats het andere component dichter bij deze eenheid.
	Er is een apparaat (magnetron, draadloze LAN, enz.) dat dichtbij, in de frequentieband van 2,4 GHz signalen uitzendt.	Plaats deze eenheid weg van het apparaat dat de radiofrequentiestralen uitzendt.
	De Bluetooth-functie van het andere component staat uit.	Schakel de Bluetooth-functie van het andere component in.
	Het andere component is niet ingesteld om Bluetooth-audiosignalen naar deze eenheid te verzenden.	Controleer of de Bluetooth-functie van het andere component juist is ingesteld.
	De koppelingsinstelling van het andere component is niet voor deze eenheid ingesteld.	Stel de koppelingsinstelling van het andere component voor deze eenheid in.
	Het volume van het andere component is op het minimum ingesteld.	Verhoog het volumeniveau.

FM-radio-ontvangst

Probleem Oorzaak Oplossing
Te veel ruis.	De antenne is mogelijk niet goed aangesloten.	Zorg dat de antenne goed is aangesloten (P. 3) of gebruik een commercieel verkrijgbare buitenantenne.
Te veel ruis tijdens stereo-uitzending.	U hebt mogelijk een radiozender geselecteerd die zich ver buiten uw gebied bevindt, of de ontvangst van de radiogolven is zwak in uw gebied.	Probeer handmatig af te stemmen om de signaalkwaliteit te verbeteren (P. 12) of gebruik een commercieel verkrijgbare buitenantenne.
Zelfs met een buitenantenne is de ontvangst van radiogolven slecht. (Het geluid is vervormd.)	Er treedt mogelijk multipad-ontvangst op of er is een andere radiostoring.	Verander de hoogte, richting of plaats van de antenne.

Afstandsbediening

Probleem Oorzaak Oplossing
De afstandsbediening werkt niet naar behoren.	De afstandsbediening wordt misschien buiten het werkingsbereik gebruikt.	Raadpleeg “Hoe de afstandsbediening gebruiken” (P. 1) voor meer informatie over het werkingsbereik van de afstandsbediening.
	De signaalontvanger van de afstandsbediening op de eenheid (Ry P. 3) wordt mogelijk aan direct zonlicht of sterke verlichting (tl-licht) blootgesteld.	Verander de verlichting of plaats de eenheid ergens anders.
	De batterij is misschien leeg. Vervang de batterijen met twee nieuwe batterijen.
	Tussen de signaalontvanger van de afstandsbediening op de eenheid en de afstandsbediening bevinden zich obstakels.	Verwijder de obstakels.

OPMERKINGEN OVER SCHIJVEN EN USB-APPARATEN

CD-informatie

Deze eenheid is ontworpen voor gebruik met audio-cd's; CD-R's* en CD-RW's* met de volgende logo's.

* ISO 9660-indeling CD-R/RW

#

Deze eenheid kan schijven afspelen die van de hierboven getoonde logo's zijn voorzien. Een logo wordt op de schijf en de schijfverpakking afgedrukt.

Opmerkingen

• Probeer geen ander type schijf in deze eenheid te plaatsen. Door dat wel te doen kunt u deze eenheid beschadigen.
• Een CD-R/RW kan niet worden afgespeeld als de schijf niet is gefinaliseerd.
• Sommige schijven kunnen niet worden afgespeeld door eigenschappen van de schijf zelf door de opnamecondities.
• Gebruik geen schijven met afwijkende vormen zoals hartvormige schijven.
• Gebruik geen schijven met te veel of te grote krassen op het oppervlak.
• Speel geen gebarsten, verwrongen of gelijmde schijf af.
• Gebruik geen 8-cm schijven.

Een schijf behandelen

- Raak het oppervlak van de schijf niet aan. Houd de schijf vast aan de rand (en aan het gat in het midden).

- Schrijf niet op de schijf met een potlood of een puntige stift.

- Breng geen plakband, etiketten of lijm aan op een schijf.

- Gebruik geen beschermende mapjes om krassen te voorkomen.

- Probeer niet meer dan één schijf tegelijk in deze eenheid te plaatsen. Als u dat wel doct, kunnen zowel de eenheid als de schijven beschadigd worden.

- Plaats geen vreemde voorwerpen in de schijflade.

- Stel de schijf niet bloot aan plekken met direct zonlicht, hoge temperaturen, hoge vochtigheid of veel stof.

- Als de schijf vies wordt, veegt u het met een schone, droge doek van het midden naar de rand schoon. Gebruik geen platenreiniger of verfverdunner.

- Om storingen te voorkomen mag u geen los verkrijgbare lensreiniger gebruiken.

Informatie over USB-apparaten

Deze eenheid ondersteunt USB-apparaten voor massaopslag (zoals flash-geheugens of draagbare audiospelers) die gebruik maken van de FAT16 of FAT32-indeling.

Opmerkingen

• Het is mogelijk dat sommige apparaten niet goed werken, ook al voldoen ze aan de vereisten.
• Sluit geen andere apparaten aan dan USB-apparaten voor massaopslag (zoals USB-laders, USB-hubs), pc's, kaartlezers, externe harde schijven, enz.
• Yamaha kan niet aansprakelijk worden gesteld voor schade aan of gegevensverliezen van het USB-apparaat die zich voordoen terwijl het apparaat op deze eenheid is aangesloten.
• De afspeelbaarheid van en stroomtoevoer naar alle soorten USB-apparaten wordt niet gegarandeerd.
• USB-apparaten met codering kunnen niet worden gebruikt.

Informatie over MP3- of WMA-bestanden

Opmerkingen

- De eenheid kan het volgende afspelen:

Bestand Bitsnelheid (kbps)	Test- frequentie (kHz)
MP3 8 - 320** 16 - 48
WMA 16 - 320** 22,05 - 48

** Zowel constante als variabele bitsnelheid worden ondersteund.

- Het maximum aantal bestanden/mappen dat op de eenheid kan worden afgespeeld, is als volgt.

	Gegevens-cd USB
Maximum aantal bestanden 512 9999
Maximum aantal mappen	255 128
Maximum aantal bestanden per map	511 255

- Bestanden met kopieerbeveiliging kunnen niet worden afgespeeld.

SPECIFICATIES

◆ SPELERSECTIE

iPod (Digitale verbinding) [Per juli, 2012]

• Compatibele iPod-modellen ....iPod touch (1ste, 2de, 3de en 4de generaties) iPod classic
  iPod nano (2de, 3de, 4de, 5de en 6de generaties)

- Compatibele iPhone-modellen ....iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone

Afhankelijk van het model of de softwareversie van een iPod is het mogelijk dat een iPod niet wordt gedetecteerd door het toestel of dat sommige functies niet compatibel zijn.

CD

• Media CD, CD-R/RW
• Audio-indeling ...... Audio-CD, MP3, WMA

Laser

• Type ....Halfgeleiderlaser GaAs/GaAlAs
  • Golflengte 790 nm
• Uitgangsvermogen 7 mW

USB

- Audio-indeling .... MP3, WMA

AUX

- Ingangaansluiting .... STEREO-ministekker van 3,5 mm

Bluetooth SECTIE

• Bluetooth versie......Ver. 2.1+EDR
• Ondersteunde protocollen.... A2DP, AVRCP
• Ondersteunde codecs.... SBC, AAC
• Draadloze uitvoer .... Bluetooth Klasse 2
• Maximale communicatie-afstand ....10 m (zonder obstakels)

TUNER

• Afstemmingsbereik FM 87,50 tot 108,00 MHz

ALGEMEEN

• Stroomtoevoer ....AC 230 V, 50 Hz
• Energieverbruik.... 20 W
• Verbruik bij systeem uit.... 1,5 W
• Verbruik bij energiebesparende modus....0,5 W of minder
• Afmetingen

Specificaties kunnen zonder verdere berichtgeving worden gewijzigd.

VEILIGHEIDSINFORMATIE BETREFFENDE DE LASER

Deze eenheid is voorzien van een laser. Om oogletsel te voorkomen, mag u het verwijderen van de afdekking en het uitvoeren van reparaties aan dit apparaat uitsluitend door een bevoegde servicemonteur laten uitvoeren.

GEVAAR

Wanneer geopend, straalt deze eenheid zichtbare laserstraling uit. Voorkom rechtstreekse blootstelling van het oog aan de laserstraal. Als de stekker van deze eenheid in het stopcontact is gestoken, mag u niet via de schijflade of andere openingen de eenheid inkijken.

Het laseronderdeel in dit product is in staat stralen te produceren die de limiet voor Klasse 1 overschrijden.

iPod, iPhone

"Made for iPod" en "Made for iPhone" betekenen dat een elektronisch accessoire specifiek is ontwikkeld voor aansluiting op respectievelijk iPod of iPhone en door de ontwikkelaar is gecertificeerd en voldoet aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of voor het voldoen aan veiligheidseisen en wettelijke normen. Het gebruik van dit accessoire met iPod of iPhone kan de prestatie van draadloze functies beïnvloeden.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.

Informatie voor gebruikers over inzameling en verwijdering van oude apparaten en gebruikte batterijen

Deze tekens op de producten, verpakkingen en/of bijgaande documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet mogen worden gemengd met algemeen huishoudelijk afval.

Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten en gebruikte batterijen deze naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving en de instructies 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen, helpt u natuurlijke rijkdommen te beschermen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, die zich zouden kunnen voordoen door ongepaste afvalverwerking.

Voor meer informatie over het inzamelen en hergebruik van oude producten en batterijen kunt u contact opnemen met uw plaatselijke gemeentebestuur, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht.

[Informatie over verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie. Mocht u artikelen weg willen gooien, neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van verwijderen.

Opmerking bij het batterijteken (onderste twee voorbeelden):

Dit teken wordt mogelijk gebruikt in combinatie met een scheikundig symbool. In dat geval voldoet het aan de eis en de richtlijn, die is opgesteld voor het betreffende chemisch product.

Bluetooth

• Bluetooth is een technologie voor draadloze communicatie tussen apparaten binnen een gebied van ongeveer 10 meter, waarbij de frequentieband van 2,4 GHz wordt ingezet. Dit is een band die zonder licentie kan worden gebruikt.
• Bluetooth is een gedeponeerd handelsmerk van de Bluetooth SIG en wort alleen, volgens een licentieovereenkomst, door Yamaha gebruikt.

Bluetooth-communicaties hanteren

• De 2,4 GHz-band die door Bluetooth compatibele apparaten wordt gebruikt, is een radioband die door vele types apparatuur wordt gedeeld. Terwijl Bluetooth compatibele apparaten een technologie gebruiken die de invloed minimaliseren van andere componenten die dezelfde radioband gebruiken, kan een dergelijke invloed de snelheid of afstand van de communicatie verminderen en in sommige gevallen zelfs de communicatie onderbreken.
• De snelheid van signaaloverdracht en de afstand waarop communicatie mogelijk is, verschilt volgens de afstand tussen de communicerende apparaten, de aanwezigheid van obstakels, condities van de radiogolven en het type apparatuur.
• Yamaha garandeert niet alle draadloze verbindingen tussen deze eenheid en apparaten die compatibel zijn met de Bluetooth-functie.

Mocht er enige kleurblokken of ruis voordoen wanneer in de buurt van een tv gebruikt, dient u deze eenheid van de tv weg te zetten als u deze gebruikt.

Gebruik deze eenheid niet binnen 22 cm van personen met een hartpacemakerimplantaat of defibrillatorimplantaat.

Radiogolven kunnen elektro-medische apparatuur beïnvloeden. Gebruik dit toestel niet in de buurt van medische apparaten of in medische faciliteiten.

De gebruiker mag geen reverse engineering, decompilatie, wijzigingen, vertalingen of demontage uitvoeren op de software die, zij het als onderdeel of als geheel, in deze eenheid wordt gebruikt. Voor zakelijkte gebruikers, werknemers van de onderneming zelf, evenals haar bedrijfspartners, moet de contractuele bannen die binnen deze clausule uiteen worden gezet, naleven. Als de punten van deze clausule en dit contract niet worden nagleleefd, zal de gebruiker het gebruik van de software onmiddellijk stopzetten.

Wij, Yamaha Music Europe GmbH verklaren hierbij dat deze eenheid in compliantie is met de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EG.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany Tel: [phone]

CE

ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

1 Для обеспечения наилучшего результата, пожалуйста, внимательно прочитайте данную инструкцию. Храните ее в безопасном месте для будущих справок.

2 Данный аппарат следует устанавливать в хорошо проветриваемом, прохладном, сухом месте, вдали от прямого воздействия солнечных лучей, источников тепла, вибрации, пыли, влаги и холода. Для надлежащей вентиляции необходимо обеспечить следующие минимальные просветы.

Сверху: 15 см

Сзади: 2,5 см

По сторонам: 10 см

3 Во избежание шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей или трансформаторов.

4 Во избежание накопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/ или представлять телесное повреждение, не следует размещать данный аппарат в среде, подвсрженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха).

5 Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей.

На крышке данного аппарата, не следует располагать:

– Другие компоненты, так как это может привести к поломке и/или обеспечиванию поверхности данного аппарата.

– Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение.

– Емкости с жидкостями, так как при их падении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.

6 Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатертью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата и/ или представлять телесное повреждение.

7 Пока все соединения не завершены, не следует подключать данный аппарат к розетке.

8 Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.

9 Не применяйте силу по отношению к переключателям, ручкам и/или проводам.

10 При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.

11 Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.

12 Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указаннос, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять телесное

повреждение. Yamaha не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению.

13 Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической бури.

14 Не пробуйте модифицировать или починить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Yamaha. Корпус аппарата не должен открываться ни в коем случае.

15 Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки.

16 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел "УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ", описывающий часто встречающиеся ошибки во время использования.

17 Перед пере мещением аппарата нажмите кнопку ⏻, чтобы выключить систему, и силовой кабель переменного тока от розетки.

18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом.

19 Аппарат может нагреваться при его продолжительном использовании. Отключите систему, затем дайте аппарату остыть.

20 Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель.

21 Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников.

– Храните батарейки в недоступном для детей месте. Батарейки могут быть опасны, если ребенок положит их в рот.

– Если батарейки кончаются, операционное расстояние действия пульта ДУ значительно понижастся. Если это произошло, замените батарейки на две новые как можно скорее.

– Не используйте старые батарейки вместе с новыми.

– Не используйте батарейки разных типов (например, щелочные и марганцевые батарейки) одновременно. Внимательно ознакомьтесь с информацией на упаковке, поскольку разные типы батарсек могут иметь одинаковую форму и цвет.

- Разряженные батарейки могут протечь. Если батарейки протекли, немедленно утилизируйте их. Не прикасайтесь к вытекшему веществу и не допускайте его контакта с одеждой и т.д. Перед установкой новых батареек тщательно очистите отсек для батареек.

– Если устройство не планируется использовать в течение длительного периода времени, выньте батарейки из устройства. В противном случае батарейки выйдут из строя, что может привести к утечке жидкости из батареск и повредить устройство.

– Не выбрасывайте батарейки вместе с бытовыми отходами. Утилизируйте их в соответствии с постановлениями местных органов управления.

СОДЕРЖАНИЕ

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ ......2
НАСТРОЙКА ЧАСОВ....5
ПРОСЛУШИВАНИЕ iPod......6
ПРОСЛУШИВАНИЕ СД-ДИСКОВ И УСТРОЙСТВ USB.....7
ПРОСЛУШИВАНИЕ МУЗЫКИ
С УСТРОЙСТВА, ИМЕЮЩЕГО Bluetooth....10
ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ .....12
ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ.....13

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ БУДИЛЬНИКА .....14
ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ПЕРЕХОДА В РЕЖИМ
ОЖИДАНИЯ....17
РЕГУЛИРОВКА ТЕМБРА....17
НАСТРОЙКА ЯРКОСТИ ДИСПЛЕЯ ПЕРЕДНЕЙ ПАНЕЛИ ....17
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .....18
ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB .....21
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.....22

Функции

• Воспроизведение музыки на внешние устройствах, например, iPod/iPhone модели, CD-диски с аудиозаписями/данными и USB-устройства, и настройка FM-радио.
• Благодаря технологии Bluetooth Вы можете наслаждаться чистым звуком при отсутствии проводов.
• Использование любимой мелодии или пабора звуковых сигналов в качестве звопка будильпика. Выбранная мелодия воспроизводится с настроенной громкостью в установленное время, обеспечивая паилучшее начало дня (функция IntelliAlarm) (встр. 14).
• Сохранение/вызов до пяти любимых FM-радиостанций.
  • 3-полосный эквалайзер (низкие, средние, верхние частоты) можно настроить так, чтобы музыка звучала желаемым образом.
• На экране могут отображаться два типа часов (со стрелками), которые соответствуют дизайну устройства.

◆ Об этом руководстве

• Фраза "iPod", используемая в данном руководстве, также включает в себя "iPhone".
• Если для управления функцией могут использоваться кнопки как на устройстве, так и на пульте дистанционного управления, в руководстве будет представлено описание этапов с использованием кнопок на устройстве.
  • Примечание указывает на меры предосторожности при использовании устройства и его функциональные ограничения.
• показывает дополнительные пояснения для лучшего использования.

Прилагаемые аксессуары

Кабель питания

Пульт ДУ

Аккумуляторы x 2 (AA, LR6, UM-3)

Крышка док-разъема

FM-антенна

Крышка порта USB

Примечание

Храните крышку порта USB в не доступном для детей месте, чтобы они не могли случайно проглотить ее.

Инструкция по эксплуатации (данное руководство)

Руководство по сборке Руководство по сборке

Кронштейн
Стойка
Основание
Опора
Зажим для крепления кабеля Комплект винтов
Примечание

Используйте эти детали, чтобы собрать подставку. Информация по сборке подставки представлена в руководстве по сборке.

Использование пульта ДУ

Вставьте батарейки в пульт дистанционного управления в правильном направлении (+ и -).

Направьте пульт ДУ на приемник сигнала (на передней панесли) и используйте в пределах показанного ниже диапазона.

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ

Верхняя панель

① (Питание)

Нажмите эту кнопку, чтобы включить или выключить систему. Время отображается на передней папели, даже если система выключена.

[NO TEXT]

- Для перевода системы в режим экономии электроэнергии нажмите и удерживайте кнопку ⏻ в верхней части устройства не менее 3 секунд. В режиме экономии электроэнергии на передней панели не отображается информация. Таким образом можно сократить энергопотребление. Чтобы выйти из режима экономии электроэнергии, нажмите кнопку ⏻.

- Даже если система выключена или находится в режиме экономии электроэнергии, функция будильника остается доступной.

②Док-разъем iPod

Подключение iPod.

③Порт USB

Подключение устройства USB (стр. 9).

④VOLUME - /+

Регулировка громкости.

⑤SOURCE

Включение воспроизведения источника.

⑥ALARM

Включение или выключение будильника и настройка различных параметров будильника (стр. 15, 16).

⑦SNOOZE/SLEEP

Установите таймер перехода в режим ожидания или переключите будильник в режим повторения сигнала (стр. 16, 17).

⑧PRESET

Сохранение/вызов FM-радиостанций или переключение папки воспроизведения (при воспроизведении музыки на CD-дисках с данными или устройствах USB).

⑨K<< >>

Пропуск дорожки/файла воспроизведения или настройка радио.

При удержании кнопки во время воспроизведения дорожки/файла выполняется обратный/прямой поиск по дорожке/файлу.

⑩/

Воспроизведение/приостановка воспроизводимой дорожки.

⑪

Извлечение CD-диска.

⑫Слот для диска

Вставьте CD-диск.

◆ Подключение iPod к док-разъему iPod

F

• iPod будет заряжаться, пока он подключен к док-разъему. iPod не будет заряжаться, если устройство находится в режиме экономии электроэнергии.
• Используйте адаптер док-разъема, совместимый с имеющимся iPod. Если адаптер не используется или адаптер не является совместимым, соединение может быть ослабленным или ненадежным, что может привести к повреждению разъема. Более подробная информация об адаптере док-разъема представлена на официальном сайте компании Apple.
• Если iPod в защитном футляре подключается с применением усилия, разъем может быть поврежден. Снимите защитный футляр перед подключением.
• Когда iPod не используется, установите защитную крышку док-разъема iPod.

Дисплей передней панели

①Индикатор воспроизведения/ воспроизведения в случайном порядке/ повторного воспроизведения Показывает режим воспроизведения (стр. 6, 9).
②Приемник сигнала пульта ДУ
③Индикатор часов Показывает часовую стрелку часов (стр. 5).
④Индикатор источника Показывает выбранный источник.
⑤Bluetooth-индикатор Включается, если устройство подключено через Bluetooth (стр. 10, 11).
⑥Индикатор режима ожидания Включается, если установлен таймер перехода в режим ожидапия (стр. 17).
⑦Индикатор будильника Включается, если установлено время сигнала (стр. 14).
⑧ Многофункциональный индикатор Показывает различную информацию, включая показания часов, номер воспроизводимой дорожки или FM-радиостанцию.
⑨Датчик освещенности Определяет общую освещенность. Не закрывайте этот датчик.

Задняя панель

① ALARM TYPE

Используется для переключения типа будильника (стр. 15).

②CLOCK

Используется для переключения типа отображения часов на дисплее или позволяет настраивать показания часов (стр. 5).

③DIMMER

Настройка яркости дисплея передней панели (стр. 17).

④AUX

Подключение внешние устройства.

⑤Разъем FM-антенны

Используется для подключения прилагаемой в комплекте FM-антенны или наружной антенны.

Примечания

• Антенна должна быть вытянута. При приеме слабого радиосигнала измените ориентацию антенны по высоте, направлению или местоположению.
• Прием сигнала улучшится, если вместо прилагаемой FM-антенны использовать имеющуюся в продаже наружную антенну.

⑥Крышка разъема

Снимите крышку разъема перед подключением внешние устройства к разъему AUX и/или подключением FM-антенны к разъему антенны.

Если необходимо пропустить кабеля наружную антенну и/или кабеля со внешнее устройство через стойку подставки, обратитесь к отдельному руководству по сборке.

Пульт ДУ

Кнопки управления iPod

①Передатчик сигнала пульта ДУ
② (питание)

Нажмите эту кнопку, чтобы включить или выключить систему.

③ALARM

Используется для включения и выключения будильника.

④SNOOZE/SLEEP

Установка таймера перехода в режим ожидания или переключение будильника в режим повторения сигнала (стр. 16, 17).

⑤Кнопка источника

Включение воспроизведения источника.

⑥FOLDER

Переключение папки воспроизведения при воспроизведении музыки на CD-дисках с данными или устройствах USB.

⑦h

Пропуск дорожки/файла воспроизведения.

При удержании кнопки во время воспроизведения дорожки/файла выполняется обратный/прямой поиск по дорожке/файлу.

⑧ ▶ II

Воспроизведение/пауза.

⑨

Остановка воспроизведения.

⑩ (Повторное воспроизведение)/

× (Воспроизведение в случайном порядке)

Воспроизведение музыки на iPod, CD-диске с аудиозаписями/данными или устройстве USB в режиме повторного воспроизведения/воспроизведения в случайном порядке (стр. 6, 9).

⑪ EQ LOW/MID/HIGH

Настройка низких, средних или высоких звуковых частот (стр. 17).

⑫PRESET \~/

Выбор предварительно настроенной FM-радиостанции.

⑬MEMORY

Сохранение FM-радиостанции (стр. 12).

⑭TUNING ↗/

Настройка радио.

⑮VOLUME +/-

Регулировка громкости.

⑯MUTE

Выключение и включение звука.

Установка времени.

Верхняя панель

1 Установите переключатель CLOCK на задней панели в положение SET.

Задняя панель

2 Установите время с помощью кнопок «/»».

3 Установите переключатель CLOCK на задней панели в положение CLOCK1 или CLOCK2.

[Symbol]

- При подключении iPod к док-разъему iPod в шаге 2 время на iPod будет скопировано на устройство. Если iPod уже подключен к док-разъему iPod, когда переключатель CLOCK установлен в положение SET, то время на iPod копироваться не будет.

• При нажатии кношки SNOOZE/SLEEP в шаге 2 произойдет переключение режима отображения времени между 12- и 24-часовым форматом.
• Индикатор "РМ" будет отображаться только при выборе 12-часового режима отображения часов.

Примечание

Если устройство не включалось более недели, произойдет сброс параметров времени.

Переключение типа часов

Установите переключатель CLOCK на задней панели в положение выбранного типа часов.

Задняя панель

◆ Режим отображения часов 1 (CLOCK 1)

Русский

◆ Режим отображения часов 2 (CLOCK 2)

Например: 10:50

ПРОСЛУШИВАНИЕ iPod

Воспроизведение iPod

Для получения подробной информации о совместимости моделей iPod см. раздел "ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ" (стр. 2 2 ).

Верхняя панель

Пульт ДУ

1 Подключите iPod к док-разъему iPod.
2 Нажмите кнопку SOURCE и задайте iPod в качестве источника воспроизведения.
3 Воспроизведите iPod, нажав кнопку ▷/□□. Воспроизведением можно управлять с помощью пульта ДУ, iPod или верхней панели данного устройства.

Кнопка		Функция
Верхняя панель	▷/□□	Воспроизведение/Пауза
	<</>>	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
Пульт ДУ	▶II	Воспроизведение/Пауза
	|◀◀/▶▶|	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
	FOLDER/MENU/ENTER	Управление меню iPod

• iPod можно отсоединить во время воспроизведения.
• Если система выключена, она включится автоматически при воспроизведении музыки и видео на iPod.
• Если в качестве источника воспроизведения выбран iPod, система автоматически выключится, если в течение 60 минут устройство не было подключено к док-разъему iPod и не выполнялись никакие операции.

Повторное воспроизведение/воспроизведение в случайном порядке

Режим воспроизведения можно проверить по идикатору воспроизведения/воспроизведения в случайном порядке/повторного воспроизведения на дисплее передней панели.

Пульт ДУ

Примечания

• Функция повторного воспроизведения/воспроизведения в случайном порядке может работать некорректно в зависимости от используемого типа iPod.
• Порядок повторного воспроизведения/воспроизведения в случайном порядке может отличаться в зависимости от используемого типа iPod.

◆ Повторное воспроизведение

Нажмите кнопку REPEAT на пульте ДУ и выберите режим воспроизведения из следующих вариантов.

1 : Одну
ALL : Bce

Нет отображения: Выкл

Воспроизведение в случайном порядке

Нажмите кнопку SHUFFLE на пульте ДУ и выберите режим воспроизведения из следующих вариалтов.

: Песни
: Альбомы

Нет отображения: Выкл

ПРОСЛУШИВАНИЕ СД-ДИСКОВ И УСТРОЙСТВ USB

Устройство будет работать следующим образом при воспроизведении дорожек/файлов на CD-дисках/устройствах USB.

• Если воспроизведение CD-диска/устройства USB остановлено, воспроизведение начнется с начала дорожки при возобновлении операции.
• Если нажата кнопка ■ на пульте ДУ, когда воспроизведение остановлено, то при следующем воспроизведении устройство будет проигрывать дорожки следующим образом:

Для аудио CD :

с первой дорожки на диске.

– Для CD с данными/устройства USB:

с первой дорожки в папке, которая содержит ту дорожку, которая воспроизводилась последней.

- Система автоматически выключится, если в течение 60 минут после остановки воспроизведения CD-диска/USB-устройства не выполнялись никакие операции.

Для получения подробной информации о воспроизводимых дисках и файлах см. раздел "ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB" (стр. 21).

Воспроизведение аудио CD

Верхняя панель

1 Нажмите кнопку SOURCE и задайте CD-диск в качестве источника воспроизведения.
2 Вставьте аудио CD в слот для диска, направив сторону с этиксткой к передней части устройства.

Воспроизведение начнется автоматически. Номер дорожки отображается на дисплее в течение некоторого времени, когда начинается воспроизведение или дорожка пропускается.

Используйте следующие кнопки для управления устройством при воспроизведении дорожек на аудио CD.

Кнопка		Функция
Верхняя панель	▷/□□	Воспроизведение/Пауза
	<</>>	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
	△	Извлечение CD-диска
Пульт ДУ	▶II	Воспроизведение/Пауза
	|◀◀/▶▶|	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
	■	Остановка

Примечание

Певозможно вставить или извлечь CD-диски, когда система находится в режиме экономии электроэнергии (вз стр. 2).

Воспроизведение CD с данными

Верхняя панель

1 Нажмите кнопку SOURCE и задайте CD-диск в качестве источника воспроизведения.
2 Вставьте CD с данными в слот для диска, направив сторону с этикеткой к передней части устройства.

Воспроизведение начнется автоматически. Номер папки/файла отображается на дисплсе в течение некоторого времени, когда начинается воспроизведение или дорожка пропускается.

Используйте следующие кнопки для управления устройством при воспроизведении дорожек на CD с данными.

Кнопка Функция
Верхняя панель	▷/□□	Воспроизведение/Пауза
	<</>>	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
	PRESET	Изменение папки воспроизведения
	△	Извлечение CD-диска
Пульт ДУ	▶II	Воспроизведение/Пауза
	|◀◀/▶▶|	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
	■	Остановка
	FOLDER	Изменение папки воспроизведения

Воспроизведение с USB-устройства

Верхняя панель

Примечание

Если подключено устройство USB, дорожки воспроизводятся в следующем порядке:

• Порядок воспроизведения папок: папки воспроизводятся в алфавитном порядке по первым трем символам имени папки. Папки, содержащие символы, отличные от буквенных, воспроизводятся после папок с буквенными символами.
• Порядок воспроизведения файлов: файлы будут воспроизводиться по дате записи, начиная с самого старого.

1 Нажмите кнопку SOURCE и задайте устройство USB в качестве источника воспроизведения.
2 Подключите устройство USB к порту USB.

Воспроизведение начпется автоматически. Номер папки/ файла отображается на дисплее в течение некоторого времени, когда начинается воспроизведение или дорожка пропускается.

Используйте следующие кнопки для управления устройством при воспроизведении дорожек на устройствах USB.

Кнопка		Функция
Верхняя панель	▷/□□	Воспроизведение/Пауза
	<</>>	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
	PRESET	Изменение папки воспроизведения
Пульт ДУ	▶II	Воспроизведение/Пауза
	I««/»▶I	ПропускОбратный/прямой поиск (нажмите и удерживайте кнопку)
	■	Остановка
	FOLDER	Изменение папки воспроизведения

#

Остановите воспроизведение перед отключением USB-устройства.

Повторное воспроизведение/воспроизведение в случайном порядке

Режим воспроизведения можно проверить по индикатору воспроизведения/воспроизведения в случайном порядке/повторного воспроизведения на дисплее передней панели.

Пульт ДУ

Если выбранный источник содержит папки, каждая папка будет воспроизводиться в режиме повторного воспроизведения/воспроизведения в случайном порядке.

◆ Повторное воспроизведение

Пажмите кнопку REPEAT на пульте ДУ и выберите режим воспроизведения из следующих вариантов.

Все дорожки в папке

(только CD с данными/устройство USB)

ALL :

Все дорожки

1

1

дорожка

Нет отображения: Режим повторного воспроизведения отключен

◆ Воспроизведение в случайном порядке

Нажмите кнопку SHUFFLE на пульте ДУ и выберите режим воспроизведения из следующих вариантов.

Все дорожки в папке

(только CD с данными/устройство USB)

ALL:

Все дорожки

Нет отображения: Режим воспроизведения в случайном порядке отключен

ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА, ИМЕЮЩЕГО Bluetooth

Данное устройство поддерживает работу по Bluetooth. Вы можете наслаждаться беспроводным прослушиванием музыки с устройства, имеющего Bluetooth (мобильного телефона, цифрового аудиоплеера и т. п.). Ознакомьтесь также с руководством пользователя для устройства с Bluetooth.

Подключение устройства с Bluetooth к аудиосистеме

Подключение по сути является регистрацией подключаемого устройства (в дальнейшем называемого "другое устройство") к данной системе. Эту операцию необходимо выполнить при первом подключении устройства с Bluetooth к аудиосистеме или после удаления настроек подключения. После завершения этой операции последующие подключения будут проходить быстро даже после разрыва соединения по Bluetooth. В случае ошибки подключения обратитесь к разделу "Bluetooth" в главе "УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ" (стр. 20).

• К аудиосистеме можно подключить до 8 других устройств. При подключении девятого устройства данные о подключении наиболее раннего устройства будут удалены.
• Если другое устройство подключено к аудиосистеме по Bluetooth, удерживайте нажатой кнопку SOURCE на аудиосистеме или кнопку Bluetooth на пульте ДУ, чтобы разорвать существующее соединение по Bluetooth перед выполнением подключения.

◆ Для iPod touch/iPhone/iPad

Верхняя панель

1 Нажмите кнопку SOURCE, чтобы выбрать в качестве источника воспроизведения Bluetooth.
2 B iPod touch/iPhone/iPad в меню [Настройки] → [Основные] → включите опцию [Bluetooth].

В меню [Устройства] появится список подключений по Bluetooth.

(данная процедура или экран может различаться в зависимости от типа используемого iPod touch/iPhone/iPad.)

3 В списке подключений по Bluetooth другого устройства выберите данную аудиосистему (ISX-B820 Yamaha).

После установки соединения iPod touch/iPhone/iPad будет показывать статус "Подключено".

Индикатор Bluetooth на дисплее передней панели устройства загорится.

◆ Для остальных устройств (не iPod touch/iPhone/iPad)

Верхняя панель

1 Нажмите кнопку SOURCE, чтобы выбрать в качестве источника воспроизведения Bluetooth.
2 Выполните подключение другого устройства по Bluetooth.

Для получения подробной информации ознакомьтесь также с руководством пользователя для другого устройства.

3 В списке подключений по Bluetooth другого устройства выберите данную аудиосистему (ISX-B820 Yamaha).

После установки соединения индикатор Bluetooth на дисплее передней панели аудиосистемы загорится примерно на 1 секунду.

При запросе пароля введите значение "0000".

Воспроизведение музыки с устройства с Bluetooth

Верхняя панель

1 Нажмите кнопку SOURCE, чтобы выбрать в качестве источника воспроизведения Bluetooth.
2 Установите соединение между аудиосистемой и другим устройством по Bluetooth.
3 Начните воспроизведение музыки с устройства с Bluetooth.

Примечание

Убедитесь, что громкость аудиосистемы настроена не слишком высоко. Рекомендуется отрегулировать громкость на другом устройстве.

[NO TEXT]

• При установке соединения по Bluetooth с другого устройства и воспроизведении музыки при выключенной системе данное устройство автоматически включит систему.
• При разрыве соединения по Bluetooth с другого устройства и установленном Bluetooth в качестве источника воспроизведения системы она автоматически выключится.
• Если в качестве источника воспроизведения выбран Bluetooth, данное устройство автоматически выключит систему, при условии что в течение 60 минут не будет активно ни одно подключение по Bluetooth и не будут выполняться никакие операции.

Повторное подключение устройства по Bluetooth

После первой установки соединения все последующие подключения устройства с Bluetooth будут проходить быстро.

◆ Подключение с аудиосистемы

Верхняя панель

1 Нажмите кнопку SOURCE, чтобы выбрать в качестве источника воспроизведения Bluetooth.

На дисплее передней панели начнет мигать индикатор Bluetooth, при этом аудиосистема будет искать другое устройство, которое подключалось к ней по Bluetooth последним, а затем будет установлено соединение (на другом устройстве предварительно должна быть включена опция Bluetooth).

Когда соединение по Bluetooth установлено, загорится индикатор Bluetooth.

Примечание

Компания Уапаћа не гарантирует возможность коммугации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth.

◆ Подключение с другого устройства

1 В настройках Bluetooth другого устройства включите опцию Bluetooth.
2 В списке подключений по Bluetooth другого устройства выберите данную аудиосистему (ISX-B820 Yamaha).

Соединение по Bluetooth будет установленно, и индикатор Bluetooth на дисплее передней панели устройства загорится.

Примечание

Если аудиосистема находится в энергосберегающем режиме, подключение к ней с другого устройства по Bluetooth невозможно. Включите систему.

Разрыв соединения по Bluetooth

Если во время использования подключения по Bluetooth будет выполнена одна из приведенных ниже операций, соединение по Bluetooth будет разорвано.

• Удерживайте кнопку SOURCE на данном устройстве или Bluetooth на пульте ДУ.
• Выключите данного систему.
• Выключение опции Bluetooth в пастройках другого устройства.

[Non-Text]

При подключении iPod touch/iPhone/iPad no Bluetooth, установленное соединение Bluetooth может быть разорвано при изменении источника воспроизведения на iPod при другом подключенном iPod к док-разъему iPod.

ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ

Выбор FM-радиостанции

Верхняя панель

Примечание

Если настройку FM-радиостанции выполнить вручную, будет воспроизводиться монофонический звук.

1 Нажмите кнопку SOURCE и задайте FM- радиостанцию в качестве источника воспроизведения.

2 Нажмите кнопку << />> для настройки FM-радиостанции.

Тип настройки Действие
Верхняя панель	Автоматическая настройка	Нажмите и удерживайте кнопку << или > .
	Ручная настройка	Нажмите кнопку «или» несколько раз.
Пульт ДУ	Автоматическая настройка	Нажмите и удерживайте кнопку TUNING ∧ или > .
	Ручная настройка	Нажмите кнопку TUNING ∧ или несколько раз.

Сохранение FM-радиостанций (заданная функция)

Используйте заданную функцию для сохранения 5 любимых радиостанций.

Верхняя панель

1 Нажмите кнопку << />> для настройки любимой FM-радиостанции.
2 Нажмите и удерживайте кнопку PRESET.

Предварительно заданный номер

Использование Пульт ДУ

Нажмите и удерживайте кнопку MEMORY.

3 Нажмите кнопку PRESET и выберите предварительно заданный номер для сохранения FM-радиостанции.

Использование Пульт ДУ

Нажмите кнопку PRESET ^/√.

4 Нажмите и удерживайте кнопку PRESET, чтобы сохранить предварительно настроенную радиостанцию.

FM-радиостапция будет сохранена.

Использование Пульт ДУ

Нажмите кнопку MEMORY.

Выбор предварительно настроенной FM-радиостанции

Верхняя панель

1 Нажмите кнопку SOURCE и задайте FM-радиостанцию в качестве источника воспроизведения.
2 Нажмите кнопку PRESET несколько раз, чтобы выбрать предварительно настроенную FM-радиостанцию.

Использование Пульт ДУ

Нажмите кнопку PRESET ^/√.

ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ

Верхняя панель

Выключите систему перед подключением аудиокабелей.

Снимите крышку разъема перед подключением внешние устройства.

1 Подключите внешнее аудиоустройство к разъему AUX на задней панели с помощью имеющегося в продаже стереокабеля с мини-штекером 3,5 мм.

Примечание

Перед подключением выключите звук данного устройства и внешнего аудиоустройства.

2 Нажмите кнопку ⏻, чтобы включить систему.
3 Нажмите кнопку SOURCE и задайте AUX в качестве источника воспроизведения.
4 Начните воспроизведение на подключенном внешнем аудиоустройстве.

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ БУДИЛЬНИКА

Устройство имеет функцию будильника (IntelliAlarm), которая воспроизводит мелодию или набор звуковых сигналов в установленное время различными способами. Функция будильника обладает следующими возможностями.

◆ 3 типа будильников

Устройство имеет 3 типа будильников, считающие музыку и звуковые сигналы.

SOURCE + BEEP	Выбранный аудиоисточник и звуковой сигнал воспроизводятся в установленное время.Данный режим рекомендуется для наилучшего начала дня.З минуты до установленного времени:музыка из источника постепенно усиливается, а громкость постепенно увеличивается по мере приближения времени будильника.Время будильника: начинается воспроизведение звукового сигнала.
SOURCE	Выбранный аудиоисточник воспроизводится в установленное время. Громкость постепенно увеличивается до установленного уровня.
BEEP В установленное время воспроизводится только звуковой сигнал.

◆ Различные источники музыки

iPod, аудио CD, CD с данными, устройство USB и радио являются доступными для выбора источниками. Следующие параметры также можно выбрать в зависимости от аудиоисточника:

Источник	Способ воспроизведения	Функция
iPod Возобновление		Устройство возобновит воспроизведение с последней дорожки, которая проигрывалась.Если вы создали список воспроизведения* с именем “ALARM Yamaha DTA” заранее, список воспроизведения, сохраненный на iPod может воспроизводиться повторно.При вводе имени списка воспроизведения используйте однобайтовые пробелы для разделения слов и вводите однобайтовые символы, соблюдая правильное использование букв верхнего и нижнего регистра.
Аудио CD	Выбранная дорожка Выбранная дорожка будет воспроизводиться повторно.
	Возобновление	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
CD с данными/устройство USB	Папка Выбранная папка будет воспроизводиться повторно.
	Возобновление	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
FM	Предварительно настроенная радиостанция	Будет воспроизводиться выбранная предварительно настроенная FM-радиостанция.
	Возобновление	Будет воспроизводиться FM-радиостанция, которая прослушивалась в последний раз.

* Информация о создании списка воспроизведения представлена в инструкциях по iPod или iTunes.

◆ Повторение сигнала

Функцию повторения сигнала можно активировать для воспроизведения сигнала будильника через 5 минут.

Настройка времени и типа сигнала будильника

Верхняя панель

Примечание

Настройка сигнала будильника будет удалена из памяти, если система выключена без надлежащего завершения ее работы.

1 Нажмите и удерживайте кнопку ALARM.

Индикатор будильника ( [1] ) и установленное время сигнала будут мигать.

2 Нажмите кнопку «/», чтобы установить время сигнала.

Использование Пульт ДУ

Нажмите кнопку ◀◀◀/▶▶1.

3 Выберите тип сигнала будильника с помощью переключателя ALARM TYPE на задней панели.

Для получения подробной информации о типах сигнала будильника см. раздел стр. 14.

4 (если выбраны типы сигнала, отличные от ВEEP) Нажмите кнопку SOURCE, чтобы выбрать источник музыки.

Можно выбрать источники, отличные от AUX и Bluetooth.

Использование Пульт ДУ

Нажмите кнопку Кнопка источника, чтобы выбрать источник музыки.

Примечания

• Если выбрано значение iPod/CD/USB, подключите (вставьте) аудиоисточник (iPod, аудио CD/CD с данными, устройство USB) к устройству.
• Если в установленное время воспроизведение источника невозможно (например, iPod не подключен), воспроизводится звуковой сигнал.

5 (если выбраны типы сигнала, отличные от ВЕЕР) Укажите дорожку, папку или FM-радиостанцию для воспроизведения.

Если iPod выбран в качестве источника:

настройки не требуются.

Если в качестве источника выбрано значение CD/USB/FM:

нажмите кнопку PRESET, чтобы выбрать дорожку (аудио CD), папку (CD с данными/устройства USB) или FM-радиостанцию для воспроизведения.

Использование Пульт ДУ

Нажмите кнопку PRESET ^ / ∨.

#

• Если в качестве источника выбран iPod, устройство будет использовать список воспроизведения "ALARM Yamaha DTA" в установленное время сигнала будильника. Если данный список воспроизведения не найден в памяти iPod, устройство возобновляет воспроизведение, начиная с дорожки, которая воспроизводилась последней (возобновление).
• Если выбран источник CD/USB, и установлено значение "0", воспроизведение возобновится, начиная с дорожки/FM-радиостанции, которая воспроизводилась последней (возобновление).

6 Настройка громкости сигнала будильника с помощью кнопок VOLUME -/+

7 Нажмите кнопку ALARM, чтобы завершить настройку сигнала будильника.

Сигнал будет установлен и загорится индикатор будильника ( [[]] ).

Включение и выключение будильника

Верхняя панель

1 Нажмите кнопку ALARM.

Если функция будильника включена, отображается индикатор будильника ( ) и временно отображается время срабатывания. При повторном нажатии кнопки ALARM индикатор будильника ( ) и будильник будут отключены.

Установленное время сигнала будет сохранено даже при выключении будильника. При повторном включении будильника с помощью кнопки ALARM звук сигнала будет воспроизводиться с заданными ранее настройками будильника.

Операции во время воспроизведения сигнала будильника

Звуковой сигнал будильника воспроизводится в установленное время. Во время воспроизведения доступны перечисленные ниже действия.

Верхняя панель

1 (если необходимо остановить воспроизведение сигнала на короткое время) Нажмите кнопку SNOOZE/SLEEP.

При нажатии кнопки SNOOZE воспроизведение сигнала прекратится и возобновится снова через 5 минут.

• Если выбран тип SOURCE + BEEP, нажмите кнопку SNOOZE/SLEEP один раз, чтобы выключить звуковой сигнал, и два раза, чтобы остановить воспроизведение аудиоисточника. Через 5 минут после остановки воспроизведения аудиоисточника, он снова начнет постепенно усиливаться и звуковой сигнал возобновится.
• Индикатор будильника будет мигать, когда функция повторения сигнала активирована.

2 (если необходимо выключить будильник) Нажмите кнопку ALARM или ⏻.

Если будильник не будет выключен вручную, он автоматически отключится через 60 минут.

ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ПЕРЕХОДА В РЕЖИМ ОЖИДАНИЯ

Можно задать автоматическое отключение системы в назначенное время.

Верхняя панель

1 Нажмите кнопку SNOOZE/SLEEP несколько раз, чтобы задать время до момента выключения системы.

Для таймера можно задать интервал 30, 60, 90 и 120 минут. После установки времени на дисплее передней панели появится индикатор режима ожидания ( z^z ).

[Non-Text]

Если кнопка SNOOZE/SLEEP нажата, когда таймер перехода в режим ожидания активирован, то настройки таймера перехода в режим ожидания будут отменены.

РЕГУЛИРОВКА ТЕМБРА

Пульт ДУ

1 Нажмите одну из кнопок LOW/MID/HIGH EQ на пульте ДУ во время воспроизведения.

Выберите тембр для настройки (LOW, MID, HIGH).

2 Нажмите кнопку ◄◀/▶▶, чтобы настроить тембр.

Каждый тембр можно настроить в диапазоне от -5 до +5.

3 Для завершения настройки нажмите кнопку ENTER.

Для заверпения пастройки также можно пажать кнопку EQ, которая использовалась в шаге 1.

Для изменения тембра других аудиочастот вернитесь к шагу 1 и нажмите кнопку EQ, чтобы настроить желаемую частоту.

НАСТРОЙКА ЯРКОСТИ ДИСПЛЕЯ ПЕРЕДНЕЙ ПАНЕЛИ

Задняя панель

1 Настройте яркость с помощью переключателя DIMMER на задней панели.

AUTO: автоматическая настройка яркости в соответствии с внешними условиями.

1: ярче.

2: темнее.

Примечание

При установке значения AUTO яркость дисплея передней панели регулируется автоматически с помощью датчика яркости (стр. 3). Убедитесь в том, что датчик не закрыт.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

В случае возникновения проблем при использовании устройства сначала обратитесь к следующему списку. Если устранить проблему с помощью предложенных способов не удается, или если проблема не указана в списке, выключите систему и отсоедините от сети электропитания, затем обратитесь к ближайшему авторизованному дилеру Yamaha или в сервисный центр.

Общие

Проблема Причина Решение
Устройство не включается.	Непадежно подключен кабель питания.	Повторно подсоедините кабель питания к сетевой розетке и к устройству.
Из колонок не слышен звук.	Установлен минимальный уровень громкости.	Отрегулируйте уровень громкости.
	Неправильно выбран источник.	Выберите соответствующий источник.
Внезапное отключение звука.	Возможно, установлен режим ожидания (встр. 17).	Включите систему и снова воспроизведите источник.
Звук надломлен/искажен, или присутствует аномальный шум.	Громкость входящего источника чрезмерна, или громкость этого устройства чрезмерна (особенно низкие частоты).	Отрегулируйте громкость с помощью регулятора VOLUME или настройте низкие частоты с помощью EQ (встр. 17).
Устройство работает ненадлежащим образом.	Произошел сильный скачок напряжения, например из-за вспышки молнии или избыточного статического электричества, или произошло падение напряжения.	Выключите систему и отсоедините кабель питания. Подождите около 30 секунд, затем подключите кабель питания и включите систему.
Система после включения сразу же отключастся.
Цифровое или высокочастотное оборудование создает помехи.	Устройство расположено слишком близко к цифровому или высокочастотному оборудованию.	Расположите устройство дальше от такого оборудования.
Сброшены настройки часов.	Устройство оставалось отключенным от розетки более недели.	Надежно подсоедините кабель питания к сетевой розетке, а затем заново настройте часы (встр. 5).
iPod не воспроизводит звук в установленное время сигнала, даже если SOURCE имеет значение iPod.	Непадежное соединение iPod с док-разъемом iPod.	Отсоедините iPod от устройства, а затем снова подключите к док-разъему iPod (встр. 2).
	Переключатель ALARM TYPE установлен в положение BEEP.	Установите переключатель ALARM TYPE в положение SOURCE + BEEP или SOURCE (встр. 15).
Мигают часы и устройство невозможно использовать.	Переключатель CLOCK на задней панели установлен в положение SET, а данное устройство находится в режиме настройки часов.	Установите переключатель CLOCK в положение CLOCK1 или CLOCK2 (встр. 5).

iPod

Проблема Причина Решение
Нет звука.	Ненадежное соединение iPod с док-разъемом iPod.	Отсоедините iPod от устройства, а затем снова подключите к док-разъему iPod (стр. 2).
	Версия программного обеспечения iPod не была обновлена.	Загрузите последнюю версию iTunes с сайта компании Apple и обновите программное обеспечение iPod до последней версии.
iPod не заряжается.	Ненадежное соединение iPod с док-разъемом iPod.	Отсоедините iPod от устройства, а затем снова подключите к док-разъему iPod (стр. 2).
	Система переведена в режим экономии электроэнергии (стр. 2).	Чтобы выйти из режима экономии электроэнергии, нажмите кнопку ⚙️.
Индикатор iPod мигает дважды 3 раза после подключения iPod.	Используемый iPod не поддерживается данным устройством.	Используйте поддерживаемый iPod (стр. 22).

Воспроизведение CD-дисков

Проблема Причина Решение
Не удается вставить диск.	Система переведена в режим экономии электроэнергии.	Нажмите кнопку ⚙, чтобы выйти из режима экономии электроэнергии (igs стр. 2).
Операции, выполняемые некоторыми кнопками, не работают.	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (igs стр. 21).
Воспроизведение не начинается сразу после нажатия кнопки ▷/□□.	Диск загрязнен.	Протрите диск.
	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (igs стр. 21).
	Если устройство было перенесено из холодного места в теплое, возможно, на линзе чтения диска образовался конденсат.	Подождите один или два часа, пока устройство не достигнет комнатной температуры, а затем повторите попытку.
Индикатор CD мигает дважды 3 раза, а диск выбрасывается из устройства.	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (igs стр. 21).
	Диск загрязнен.	Протрите диск.
	На диске отсутствуют воспроизводимые файлы.	Используйте диск, содержащий воспроизводимые файлы (igs стр. 21, 22).
	Диск загружен задом наперед.	Вставьте диск, направив сторону с этикеткой к ближней стороне устройства.
После загрузки диска на дисплее передней панели отображается надпись “Err”.	Опгибка устройства.	Извлеките диск с помощью кнопки △.

Воспроизведение устройства USB

Проблема Причина Решение
Не воспроизводится файл MP3/WMA, содержащийся на устройстве USB.	Устройство USB не распознано.	Выключите систему и заново подсоедините устройство USB.
		Подсоедините адаптер переменного тока, если он поставляется вместе с устройством.
		Если с помощью описанных выше способов решения устранить проблему не удается, значит устройство USB не воспроизводится на данном устройстве.
После подключения устройства USB индикатор USB мигает дважды 3 раза.	К устройству подсоединено несовместимое устройство USB.	Выключите систему и заново подсоедините устройство USB. Если после этого устранить проблему не удается, значит устройство USB не воспроизводится на данном устройстве.
	На устройстве USB отсутствуют воспроизводимые файлы.	Используйте устройство USB, содержащее воспроизводимые файлы (вз’ стр. 21, 22).
После подключения устройства USB на дисплее передней панели отображается надпись “Err”.	К устройству подсоединено несовместимое устройство USB.	Выключите систему и заново подсоедините устройство USB. Если после этого устранить проблему не удается, значит устройство USB не воспроизводится на данном устройстве.
	Обнаружено превышение тока.

Bluetooth

Проблема Причина Решение
Невозможно подключить данное устройство к другому.	Другое устройство не поддерживает А2DP.	Выполните подключение к устройству, поддерживающему А2DP.
	АдаптерBluetoothили иное подключаемое к аудиосистеме устройство имеет пароль, отличный от “0000”.	Используйте адаптерBluetoothили иное устройство с паролем “0000”.
	Подключаемые устройства находятся на слишком большом расстоянии друг от друга.	Переместите другое устройство к аудиосистеме поближе.
	Рядом находится устройство (микроволновая печь, беспроводная ЛВС и т. п.), работающее на частоте 2,4 ГГц.	Уберите подключаемое устройство от устройства, генерирующего радиочастотные сигналы.
Невозможно установить соединение поBluetooth.	Данное устройство не зарегистрировано в списке подключений поBluetoothдругого устройства.	Повторно выполните подключение (стр. 10).
Не воспроизводится звук или он прерывается во время воспроизведения.	Соединение данного устройства поBluetoothс другим устройством разорвано.	Повторно выполните подключение поBluetooth(стр. 11).
	Подключаемые устройства находятся на слишком большом расстоянии друг от друга.	Переместите другое устройство к аудиосистеме поближе.
	Рядом находится устройство (микроволновая печь, беспроводная ЛВС и т. п.), работающее на частоте 2,4 ГГц.	Уберите подключаемое устройство отустройства, генерирующего радиочастотные сигналы.
	ОщияBluetoothдругого устройства выключена.	Включите ощиюBluetoothв настройках другого устройства.
	Другое устройство не настроено для передачи аудиосигнала поBluetoothданному устройству.	Убедитесь, что ощияBluetoothв другом устройстве настроена корректно.
	Другое устройство не настроено для подключения к данному.	Настройте другое устройство для подключения к данному.
	Громкость другого устройства установлена на минимум.	Увеличьте уровень громкости.

Прием FM-радиосигнала

Проблема Причина Решение
Большое количество шума.	Неправильно подключена антенна.	Проверьте, что антенна подключена правильно (в* стр. 3), или используйте имеющуюся в продаже наружную антенну.
Большое количество шума во время стереофонического вещания.	Выбранная радиостанция находится далеко от места присма или в регионе слабый радиосигнал.	Поиробуйте выполнить ручную настройку, чтобы улучшить качество сигнала (в* стр. 12), или используйте имеющуюся в продаже наружную антенну.
Слабый радиосигнал даже при использовании наружной антепны.(Звук искажен.)	Имеет место многолучевое отражение или другие радиопомехи.	Измените высоту, направление или расположение антенны.

Пульт ДУ

Проблема Причина Решение
Пульт ДУ работает ненадлежащим образом.	Пулыг ДУ находится за пределами рабочего диапазона.	Для получения информации о пределах рабочего диапазона пульта ДУ см. раздел Использование пульта ДУ (Р. 1).
	На приемник сигнала пульта ДУ на устройстве (ст стр. 3) попадают прямые солнечные лучи или свет (от флуоресцентной лампы инверторного типа).	Измените освещение или положение устройства.
	Истек срок годности батарейки.	Замените ба тарейки.
	Между приемником сигнала пульта ДУ на устройстве и пультом ДУ находится препятствие.	Устраните препятствие.

ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB

Информация о CD-дисках

Это устройство поддерживает диски аудио CD, CD-R*, CD-RW* со следующими логотипами.

* ISO 9660 формат CD-R/RW

#

Данное устройство способно воспроизводить диски, имеющие любой из перечисленных выше логотипов. Логотип диска напечатан на диске и обложке диска.

Примечания

• Не загружайте в данное устройство диски любых других типов. Это может привести к повреждению устройства.
• Диски CD-R/RW не удается воспроизвести, если они не были финализированы.
  • В зависимости от характеристик диска или условий записи воспроизведение некоторых дисков может быть невозможным.
• Не используйте диски нестандартной формы (например, в виде сердца).
• Не используйте диски, на поверхности которых имеется много парапин.
• Не вставляйте диски, имеющие трещины, деформированные или склеенные диски.
• Не используйте диски размером 8 см.

Обращение с диском

• Не прикасайтесь к поверхности диска. Держите диск за края (и центральное отверстие).
• Не используйте карандаш или маркер с заострепным копцом для нанесения надписей на диск.
• Не применяйте к диску клейкую ленту, наклейки, клей и т.д.
• Не используйте защитное покрытие с целью предотвращения возникновения царапин на диске.
• Не вставляйте одновременно более одного диска в слот для диска. Это может привести к повреждению данного устройства и самих дисков.
• Не вставляйте посторонние предметы в слот для диска.
• Не подвергайте диски воздействию прямых солнечных лучей, высокой температуры, высокой влажности или пыльных условий.

• В случае загрязнения диска протрите его чистой, сухой тканью от центра к краям. Не используйте жидкость для стирания надписей или разбавитель.

• Во избежание возникновения неисправности не используйте доступное в продаже средство для очистки линз.

Предуп- реждение

Line drawing of hands holding a circular object with a cloth, no text or symbols present

Информация об устройствах USB

Это устройство поддерживает запоминающие устройства USB большой смкости (например, устройства флэш-памяти или портативные аудиопроигрыватели), в которых используется формат FAT16 или FAT32.

Примечания

• Некоторые устройства могут работать неправильно, даже если они удовлетворяют техническим требованиям.
• Не подключайте другие устройства, отличные от запоминающих устройств USB большой емкости (например, зарядные устройства USB или концентраторы USB), персональные компьютеры, устройства для чтения карт памяти, внешние жесткие диски и т.д.
• Компания Yamaha не будет нести ответственность за какой бы то ни было ущерб или потерю данных на устройстве USB, произошедшие во время его подключения к данному устройству.
• Воспроизведение и подача питания на устройства USB всех типов не гарантируется.
• USB-устройства с кодировкой использовать нельзя.

О файлах MP3 и WMA

Примечания

- Устройство может воспроизводить следующие типы файлов.

Файл	Скорость передачи данных (кбит/с)	Частота дискретизации (кГц)
MP3 8 - 320**	16 - 48
WMA 16 - 320**	22,05 - 48

** Поддерживается постоянная и переменная скорость передачи данных.

- Ниже приведено максимальное количество файлов/папок, которое можно воспроизвести на устройстве.

	CD сданными	Уст ро їктвоUSB
Максимальное общесеколичество файлов	512 9999
Максимальное количествопапок	255 128
Максимальное количествофайлов в одной папке	511 255

- Воспроизведение файлов, защищенных авторским правом, не поддерживается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

◆ РАЗДЕЛ ПРОИГРЫВАТЕЛЯ

iPod (цифровое соединение) [По состоянию на июль 2012 г.]

• Совместимые iPod ..... iPod touch (1-ro, 2-ro, 3-ro и 4-ro поколения) iPod classic iPod nano (2-ro, 3-ro, 4-ro, 5-ro и 6-ro поколения)
• Совместимые iPhone ....iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone iPod может быть не определено устройством или некоторые функции могут не поддерживаться в зависимости от модели или версии программного обеспечения iPod.

CD

• Носитель.....CD, CD-R/RW
- Аудиоформат....аудио CD, MP3, WMA

Лазер

• Тип .... полупроводниковый лазер GaAs/GaAlAs
  • Длина волны ....790 нм
• Выходная мощность.... 7 мВт

Устройство USB

• Аудиоформат.... MP3, WMA

AUX

- Входной разъем......миши-штекер СТЕРЕО 3,5 мм

◆ РАЗДЕЛ Bluetooth

• Версия Bluetooth ....Ver. 2.1+EDR
- Поддерживаемые протоколы.....A2DP, AVRCP
• Поддерживаемый кодек ....SBC, AAC
- Выходная мощность беспроводной сети......Bluetooth Класс 2
- Максимальное расстояние между устройствами ..... 10 м (без препятствий)

TIOHEP

• Диапазон настройки FM.....от 87,50 до 108,00 МГц

◆ ОБЩИЕ ХАРАКТЕРИСТИКИ

• Источник питания....от 230 В переменного тока, 50 Гц
  • Энергопотребление....20 Вт
• Энергопотребление при выкл. системе ....1,5 Вт
• Потребляемая мощность в режиме экономии электроэнергии .... 0,5 Вт или меньше
• Размеры

Bec: 12,0 кг

Технические характеристики могут быть изменены без предварительного уведомления.

iPod, iPhone

"Made for iPod" и "Made for iPhone" означает, что электронные принадлежности предназначено специально для подключения iPod или iPhone, соответственно, и было сертифицировано разработчиком на соответствие стандартам технических характеристик компании Apple. Компания Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Обратите внимание, что использование этих принадлежностей вместе с iPod или iPhone может повлиять на эффективность беспроводного соединения.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch и iTunes являются товарными знаками Apple Inc., зарегистрированными в США и других странах.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЛАЗЕРА

Данное устройство содержит лазер. Из-за опасности травмы глаз, снимать крышку или обслуживать данное устройство должен только сертифицированный обслуживающий персонал.

ОПАСНОСТЬ

Данное устройство в открытом состоянии излучаст видимые лазерные лучи. Не допускайте прямого воздействия лазерных лучей на глаза. Когда данное устройство подключено к розетке, не заглядывайте внутрь устройства через слот для диска и другие отверстия.

Лазерный компонент данного изделия может излучать радиацию, превышающую предел радиации для Класса 1.

Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если даппый аппарат паходится в выключепном положении через ⏻. В этом режиме электропотребление данного аппарата снижается до минимума.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АШАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

ПРЕДУПРЕЖДЕНИЕ

Опасность разрыва при неправильной замене батарейки. Заменяйте только на батарейки одинакового или аналогичного типа.

Слишком близкое расположение данного аппарата к телевизору с электронно- лучевой трубкой может привести к ухудшению цвета изображения. В таком случае, отодвиньте данный аппарат от телевизора.

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек

Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электропные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором. Для правильной обработки, хранения и утилизации старой аппаратуры и использованных батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC и 2006/66/EC.

При надлежашей утилизации этих товаров и батарсек, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров и батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Обратите внимание на знак для батареек (два знака на задней стороне):

Этот знак может использоваться в комбинации со знаком указывающим о содержании химикалий. В этом случае это удовлетворяет требованиям установленными Директивой по использованию химикалий.

Bluetooth

• Bluetooth это технология для беспроводной связи устройств, находящихся на расстоянии около 10 метров друг от друга и использующих частотный диапазон 2,4 ГГц – диапазон, использование которого не требует лицензирования.
• Bluetooth является зарегистрированным товарным знаком Bluetooth SIG и используется компанией Yamaha в соответствии с лицензионным соглашением.

Описание связи по Bluetooth

• Диапазон 2,4 ГГц, используемый устройствами, совместимыми с Bluetooth, это диапазон радиочастот, применяемый для многих типов оборудования. Наряду с тем, что устройства, совместимые с Bluetooth, используют технологию, минимизирующую воздействие на другие устройства, которые используют тот же диапазон, такое воздействие может привести к уменьшению скорости или расстояния передачи данных, а в некоторых случаях и к обрыву связи.
• Скорость передачи сигнала, а также расстояние, на которое его можно передать, варьируется в зависимости от расстояния между коммутируемыми устройствами, наличия препятствий, радиопомех и типа оборудования.
• Компания Yamaha не гарантирует возможность беспроводной коммутации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth.

При возникновении цветных пятен на дисплее или помех во время использования устройства вблизи телевизора переместите аудиосистему подальше от телевизора.

Не используйте данное устройство ближе, чем в 22 см от людей с имплантированным кардиостимулятором или дефибриллятором.

Радиоволны могут оказать влияние на электронные устройства медицинского назначения. Не используйте данный аппарат вблизи таких устройств или в медицинских учреждениях.

Пользователь устройства не должен проводить инженерный анализ, декомпилировать, изменять или дезассемблировать программное обеспечение, используемое в данном устройстве, ни частично, ни в целом. Корпоративные пользователи, сотрудники самой корпорации и их партнеры по бизнесу должны соблюдать договорные запреты, оговоренные в данной статье. Если условия данной статьи или данного договора не могут быть соблюдены, пользователь должен незамедлительно прекратить использование программного обеспечения.

Мы, компания Yamaha Music Europe GmbH, настоящим заявляем, что данное устройство соответствует основным требованиям и другим соответствующим положениям Директивы 1999/5/EC.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany

Тел: [phone]

CE

CAUTIONUse of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure.

AVERTISSEMENTL’utilisation de commandes et l’emploi de réglages ou de méthodes autres que ceux décrits ci-dessous, peuvent entraîner une exposition à un rayonnement dangereux.

VORSICHTDie Verwendung von Bedienelementen oder die Einstellung bzw. die Ausführung von anderen als in dieser Anleitung beschriebenen Vorgängen kann zu Gefährdung durch gefährliche Strahlung führen.

OBSERVERAAnvändning av reglage eller justeringar eller utförande av åtgärder på annat sätt än så som beskrivs häri kan resultera i farlig strålning.

ATTENZIONEL’uso di controlli, regolazioni, operazioni o procedure non specificati in questo manuale possono risultare in esposizione a radiazioni pericolose.

PRECAUCIÓNEl uso de los controles, los ajustes o los procedimientos que no se especifican enste manual pueden causar una exposición peligrosa a la radiación.

LET OPGebruik van bedieningsorganen, instellingen of procedures anders dan beschreven in dit document kan leiden tot blootstelling aan gevaarlijke stralen.

ПРЕДОСТЕРЕЖЕНИЕИспользование органов управления или произведение настроек или выполнение процедур, не указанных в данной инструкции, может отразиться на выделении опасной радиации.

Yamaha Music Europe GmbHSiemensstr. 22-34 25462 Rellingen, GermanyTel: [phone]

Yamaha Music Gulf FZEOffice JAFZA 16-512, P.O.Box 17328, Jebel Ali - DubaiTel: [phone]

Yamaha Music (Russia) LLC.Room 37, bld. 7, Kievskaya street, Moscow, 121059, RussiaTel: [phone]

◆For U.K. customers

If the socket outlets in the home are not suitable for the plug supplied with this appliance, it should be cut off and an appropriate 3 pin plug fitted. For details, refer to the instructions described below.

Note

The plug severed from the mains lead must be destroyed, as a plug with bared flexible cord is hazardous if engaged in a live socket outlet.

◆Special Instructions for U.K. Model

IMPORTANT

THE WIRES IN MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE:

Blue: NEUTRAL

Brown: LIVE

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Make sure that neither core is connected to the earth terminal of the three pin plug.

VAROITUS

Muiden kuin tässä esitettyjen toimintojen säädön tai asetusten muutto saattaa altistaa vaaralliselle säteilylle tai muille vaarallisille toiminnoille.

DK

Advarsel: Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå utsættelse for stråling.

Bemærk: Netafbryderen SYSTEM OFF/Standby er sekundært indkoblet og ofbryder ikke strømmen fra nettet. Den indbyggede netdel er derfor tilsluttet til lysnettet så længe netstikket sidder i stikkontakten.

N

Observer: Nettbryteren SYSTEM OFF/Standby er sekundert innkoplet. Den innebygdenetdelen er derfor ikke frakoplet nettet så lenge apparatet er tilsluttet nettkontakten.

S

Klass 1 laseraparat

Varning! Om apparaten används på annat sättpän i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Observera! Strömbrytaren SYSTEM OFF/Standby är sekundärt kopplad och inte bryter inte strömmen från nätet. Den inbyggda nätdelen är därför ansluten till elnätet så länge stickproppen sitter i vägguttaget.

SF

Luokan 1 laserlaite

Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.

Oikeus muutoksiin varataan. Laite ei saa olla alttiina tippu-ja roiskevedelle.

Huom. Toiminnanvalitsin SYSTEM OFF/Standby on kytketty toisiopuolelle, eikä se kytke laitetta irti sähköverkosta.

Sisäänrakennettu verkko-osa on kytkettynä sähköverkkoon aina silloin, kun pistoke on pistorasiassa.

VARO!

AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE. ÄLÄ KATSO SÄ TEESEEN.

WARNING!

OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD OCH SPÄRREN ÄR URKOPPLAD. BETRAKTA EJ STRÅLEN.

Important Notice: Guarantee Information for customers in EEA\* and Switzerland

English

For detailed guarantee information about this Yamaha product, and Pan-EEA* and Switzerland warranty service, please either visit the website address below (Printable file is available at our website) or contact the Yamaha representative office for your country. * EEA: European Economic Area

Remarque importante: informations de garantie pour les clients de l'EEE et la Suisse

Français

Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l'ensemble de l'EEE ainsi qu'en Suisse, consultez notre site Web à l'adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen

Wichtiger Hinweis: Garantie-Information für Kunden in der EWR\* und der Schweiz

Deutsch

Für nähere Garantie-Information über dieses Produkt von Yamaha, sowie über den Pan-EWR*- und Schweizer Garantieservice, besuchen Sie bitte entweder die folgend angegebene Internetadresse (eine druckfähige Version befindet sich auch auf unserer Webseite), oder wenden Sie sich an den für Ihr Land zuständigen Yamaha-Vertrieb. *EWR: Europäischer Wirtschaftsraum

Viktigt: Garantiinformation för kunder i EES-området\* och Schweiz

Svenska

För detaljerad information om denna Yamahaprodukt samt garantiservice i hela EES-området* och Schweiz kan du antingen besöka nedanstående webbaddress (en utskriftsvänlig fil finns på webbplatsen) eller kontakta Yamahas officiella representant i ditt land. * EES: Europeiska Ekonomiska Samarbetsområdet

Avviso importante: informazioni sulla garanzia per i clienti residenti nell'EEA\* e in Svizzera

Italiano

Per informazioni dettagliate sulla garanzia relativa a questo prodotto Yamaha e l'assistenza in garanzia nei paesi EEA* e in Svizzera, potete consultare il sito Web all'indirizzo riportato di seguito (è disponibile il file in formato stampabile) oppure contattare l'ufficio di rappresentanza locale della Yamaha. * EEA: Area Economica Europea

Aviso importante: información sobre la garantía para los clientes del EEE\* y Suiza

Español

Para una información detallada sobre este producto Yamaha y sobre el soporte de garantía en la zona EEE* y Suiza, visite la dirección web que se incluye más abajo (la version del archivo para imprimir esta disponible en nuestro sitio web) o póngase en contacto con el representante de Yamaha en su país. * EEE: Espacio Económico Europeo

Belangrijke mededeling: Garantie-informatie voor klanten in de EER\* en Zwitserland

Nederlands

Voor gedetailleerde garantie-informatie over dit Yamaha-product en de garantieservice in heel de EER* en Zwitserland, gaat u naar de onderstaande website (u vind een afdrukbaar bestand op onze website) of neemt u contact op met de vertegenwoordiging van Yamaha in uw land. * EER: Europese Economische Ruimte

http://europe.yamaha.com/warranty/

YAMAHA
