GEBRUIKSAANWIJZING GVW480ONY Pelgrim

Gebruiksaanwijzing vaatwasser

Handleiding NL 3 - NL 24

FR

Notice dûtilisation FR 3 - FR 24

DE

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

Uw vaatwasser

	Inleiding		4
Veiligheid	Let	op!	5

Beschrijving

	Bedieningspaneel	7
	Binnenwerk	7

Bediening

	Inschakelen	8
	Programmakeuze tabel
	Zout bijvullen
	Glansspoelmiddelreservoir	12
	Vaatwasmiddelen	13
	De korven beladen
	Beschadiging van glaswerk en servies 19
	Filtersysteem	19

Onderhoud

	Reinigen	sproeiarmen
	Reinigen	van	de	zeven
	Reinigen	deur

Storingen

	Wat moet ik doen als...	21
	Storingstabel	21
	Foutcodes	23

Bijlage

Verpakking en toestel afvoeren

25

Inleiding

U heeft gekozen voor een vaatwasser van Pelgrim.

Optimaal gebruikscomfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product.

In deze handleiding staat beschreven op welke manier u de vaatwasser zo optimaal mogelijk kunt benutten. U vindt informatie over de bediening en achtergrondinformatie over de werking van het toestel. Tevens treft u onderhoudstips aan.

De veiligheidsvoorschriften die van belang zijn tijdens de installatie zijn opgenomen in het installatievoorschrift, dat bestemd is voor de installateur.

Lees deze handleiding voordat u het toestel gaat gebruiken.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Let op!

Laat het toestel aansluiten door een erkend installateur (zie "Installatievoorschrift"). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid.

• Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
• Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden. Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
• Dit toestel moet worden geaard! Aarding verkleint de kans op een elektrische schok bij storingen en defecten. Dit toestel is uitgerust met een geaard snoer en stekker. Steek de stekker alleen in een geaard stopcontact dat is gemonteerd volgens de lokaal geldende voorschriften!
• Incorrecte aansluiting van het snoer kan resulteren in een levensbedreigende situatie. Neem in geval van twijfel contact op met een gekwalificeerde elektriciën of servicemedewerker. Voer geen veranderingen door aan de stekker. Laat de stekker, wanneer deze niet in het stopcontact past, aanpassen door een gekwalificeerde elektriciën.
• Gebruik de deur en de korf van de vaatwasser niet oneigenlijk. Ga er niet op zitten of staan.
• Reinig geen ongeschikt kunststof vaatwerk in het toestel, tenzij het is voorzien van een merkteken dat aangeeft dat het vaatwasserbestendig is. Volg bij alle vaatwerk, dat niet is voorzien van een dergelijk merkteken, de aanwijzingen van de producent op.
• Gebruik alleen was-, glansspoelmiddelen en zout die zijn bedoeld voor gebruik in een vaatwasser. Gebruik nooit professionele of horeca-wasmiddelen. Gebruik nooit gewoon vaatwasmiddel of wasmiddelen voor textiel.
• Bewaar de wasmiddelen buiten bereik van kinderen.

Let op!

• Houd was- en glansspoelmiddelen uit de buurt van kinderen. Houd kinderen uit de buurt van een geopende vaatwasser. Er kan nog wat reinigingsmiddel in het toestel aanwezig zijn. Bij inslikken direct een arts raadplegen en de verpakking meenemen.
• Houd de deur gesloten. U zou kunnen struikelen over een geopende deur.
• Verbuig de aan- en afvoerslang en het aansluitsnoer niet extreem tijdens de installatie. Let op dat deze niet bekneld raken.
• Het toestel is niet bedoeld voor gebruik door jonge kinderen.
• Wasmiddelen voor de vaatwasser zijn sterk alkalisch. Ze zijn bijzonder gevaarlijk bij doorslikken. Bij inslikken direct een arts raadplegen en de verpakking meenemen.
• Vermijd contact met huid en ogen. Houd bij geopende deur van de vaatwasser kinderen uit de buurt.
• Zorg ervoor dat alle losse onderdelen van de vaatwasser correct zijn geplaatst. Open de deur niet tijdens het programmaverloop.
• Plaats geen zware voorwerpen op de geopende deur. Ga er ook niet op staan. Het toestel kan kantelen en er kan schade aan het toestel optreden.
• Plaats, bij het beladen van de korfen, scherpe voorwerpen zodanig dat zij het deurrubber niet kunnen beschadigen.
• Voer verpakkingsmaterialen op verantwoorde wijze en conform de overheidsbepalingen af.
• Gebruik de vaatwasser uitsluitend voor het doel waarvoor deze ontworpen is. Gebruik het toestel alleen in een vorstvrije ruimte!
• Verwijder de deur van de vaatwasser of maak het slot onklaar wanneer u het toestel afdankt.
• Laat kinderen niet met het toestel spelen.
• Controleer of het wasmiddelreservoir leeg is na afloop van het vaatwasprogramma.
• Vul het zout- en spoelglansreservoir vòor eerste gebruik en als de indicatielampjes branden. Stel het zoutgebruik vooraf in.
• Bij reparaties of schoonmaakbeurten moet het toestel spanningsloos gemaakt worden. Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul.

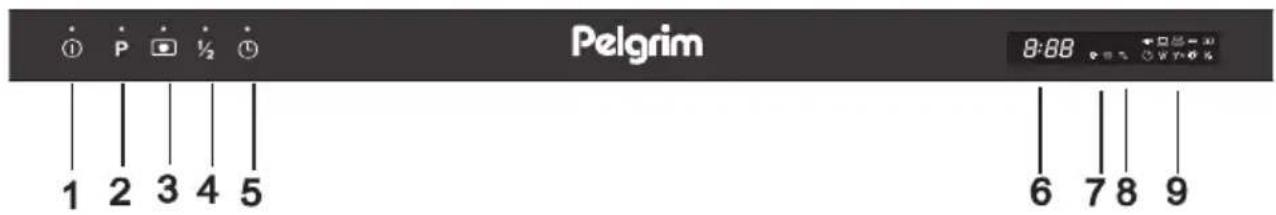

Bedieningpaneel

Pelgrim 1 2 3 4 5 8:08 6 7 8 9

1. Aan/uit toets en conrolelampje aan/uit
2. Programmatoets
3. 'All in 1' toets
4. Toets 'halve belading'
5. Uitgestelde start toets
6. Display uitgestelde starttijd
7. Controlelampjes waterontharder en glansspoelmiddel
8. Controlelampje waterinlaat
9. Controlelampjes 'geselecteerd programma'

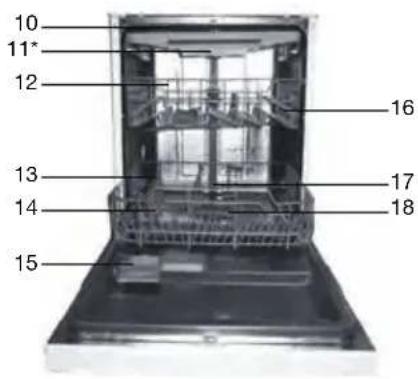

Binnenwerk

10 11* 12 13 14 15 16 17 18

1. Bovenste sproeiarm
2. Bestekkorf (*optie)
3. Bovenste korf
4. Onderste korf
5. Waterontharder
6. Wasmiddelreservoir
7. Kopjesrek
8. Sproeiarm
9. Zeef
10. Aansluiting waterinlaatpijp
11. Aansluiting afvoerpijp

Inschakelen

• Open de deur van de vaatwasser.
• Druk op de 'aan-uit' toets (1) om het toestel in te schakelen. Het controlelampje brandt wanneer het toestel is ingeschakeld.
• Kies het gewenste programma (zie pag. 10 'programma-keuzetabel). Druk herhaaldelijk op de programmatoets (2) om het gewenste programma te selecteren. Het bij het gekozen programma behorende controlelampje (9) gaat branden.
• Sluit de deur van de vaatwasser. De vaatwasser start automatisch met het gekozen programma.

Uitgestelde starttijd

Indien u de vaatwasser op een later tijdstip wilt laten inschakelen, kunt u gebruik maken van de 'uitgestelde start' toets (5). U kunt kiezen uit een uitsteltijd tussen 1 en 24 uur. Het display (6) geeft de gekozen uitgestelde starttijd aan.

Halve belading

Deze vaatwasser is uitgevoerd met een 'halve belading' functie. U bespaard hiermee water, energie en de wasprogramma duur wordt verkort. U kunt de vaat op dit programma overal in de vaatwasser plaatsen.

Stopzetten of aanpassen van een wasprogramma

Open de deur. Houdt de programmatoets (2) langer dan drie seconden ingedrukt. U kunt nu opnieuw het gewenste programma selecteren (zie pag. 10 'programma-keuzetabel). Sluit vervolgens de deur.

Let op! Een programma dat al is gestart kan alleen in het beginstadium worden aangepast. Na langere tijd is het vaatwasmiddel al over het vaatwerk verspreid of de machine heeft het waswater al weggepompt. In dat geval moet u het zeepbakje opnieuw vullen (zie hoofdstuk Vaatwasmiddelbakje).

Na afloop van het wasprogramma

Nadat het wasprogramma is afgelopen klinkt gedurende acht seconden een geluidssignaal. Schakel het toestel uit met de aan/uit toets.

Open de deur van de vaatwasmachine. Wacht enkele minuten voordat u de wasmachine uitlaadt. Direct na afloop van het programma zijn vaatwerk en bestek nog erg heet. De kans bestaat dat er door de hitte vaatwerk kan breken. Door het vaatwerk enkele minuten te laten staan droogt het bovendien beter.

De vaatwasserdeur niet openen tijdens gebruik!

Uw afwasmachine is uitgerust met een beveiliging die ervoor zorgt dat er niet te veel water in het toestel kan lopen. De beveiliging sluit het inlaatventiel en zorgt ervoor dat de afwasmachine het teveel wegpompt.

Wanneer er water in de machine zit (doordat er eerder teveel water in werd gelaten of door een lek) moet dit eerst worden verwijderd voordat u de afwasmachine opnieuw inschakelt.

Waarschuwing!

Het is gevaarlijk om gedurende het wasprogramma de deur geheel te openen. U kunt in aanraking komen met heet water dat uit de machine spat.

Programma keuzetabel

Programma	Symb.	Programma-informatie	Programma-verloop	Wasmiddel voor-/hoofd	Tijd (min)	Energie (kWh)	Water (l)
Auto Voor alle vieze vaat, zoals Voorspoelen (45 °C)schalen, pannen, braadpannen, Autowas (50-60 °C)borden en borden met ingedroogde voedselresten spoelen (61 °C) (3in1)drogen			spoelen	5/30 gr.	150	1,1-1,4	11-14,5
Intensief voedselresten.drogen		Zeer vieze vaat, zoals schalen pannen, braadpannen, borden borden met ingedroogdespoelenspoelen (55 °C)	voorspoelen (50 °C)voorspoelen hoofdwas (65 °C)	5/30 gr.(3in1)	165*160**	1,5*1,4**	20*19**
Normaal schalen, borddrogen		Normaal vieze vaat, zoals niet hoofdwas (50 °C)erg vieze pannen.	voorspoelen (45 °C)spoelenspoelen (60 °C)	5/30 gr.(3in1)	175	1,25*1,15**	16*15**
Economisch spaar-programma *EN 50242drogen	eco	Niet erg vieze vaat, zoals borden, glazen, kommen en niet erg vieze pannen.	voorspoelen hoofdwas (50 °C);spoelenspoelen (60 °C)	5/30 gr.(3in1)	170	1,04*1,02**	12,5*12**
Dagelijkse vaat 1 uur		voorspoelen (50 °C)Voor elke dag vaat zoals niet erg vieze of normale borden en pannen.	hoofdwas (62 °C);spoelen (60 °C)drogen	5/30* gr.5/25** gr.	60	1,15*1,1**	11,5*11**
Glas drogen		Niet erg vieze vaat, zoals glazen, kristal en teerporseleinspoelen (60 °C)	voorspoelen hoofdwas (40 °C)spoelen	5/30 gr.(3 in 1)	115*110**	0,93*0,87**	16*15,3**
Snel		Niet erg vieze vaat, zoals glazen, kristal en teer porselein.Geen droging.	hoofdwas (40 °C);spoelenspoelen (45 °C)	20 gr.	35	0,55*0,5**	12*11,5**
Spoelen gedroogd.		Voor vaat die alleen hoeftte worden gespoeld en	Voorspoelen		8	0,1	4

* GVW485 / ** GVW480

EN 50242: Dit is een testprogramma. De informatie voor een vergelijktest in overeenstemming met EN50242 is als volgt:

• capaciteit: 12 (GVW480) 14 (GVW495) couverts
• positie bovenkorf: wieltjes op geleiders / spoelstand: 6

Zout bijvullen

Deze machine is uitgerust met een waterontharder. Vul hiervoor de vaatwasmachine met zout.

1. Draai, na eerst de onderste korf te hebben verwijderd, de dop van het reservoir los.
2. Voordat u het reservoir de eerste keer vult giet u er één liter water in.

3. Plaats de trechter in de reservoiropening. Giet er ongeveer 1,5 kg zout in. Het is normaal dat er hierbij een beetje water uit de opening stroomt. Let op! Gemorst zout verwijderen en direct hierna altijd een volledig programma draaien teneinde schade aan de bodem te voorkomen.

4. Draai de dop zorgvuldig vast.

Let op! Vul altijd eerst het zoutreservoir en stel de waterhardheid in voordat u de afwasmachine in gebruik neemt. Vul het zoutreservoir bij wanneer het waarschuwingslampje van de waterontharder gaat branden. Het kan voorkomen dat, hoewel het zoutreservoir is gevuld, het lampje enige tijd blijft branden. Het dooft wanneer er voldoende zout in het water is opgelost.

Zoutverbruik instellen

• Open de deur en schakel het toestel in.
• Druk minimaal 5 seconden op de programmakeuzetoets (binnen 60 seconden nadat het toestel is ingeschakeld). De controlelampjes waterontharder en glansspoelmiddel branden continu.
• Druk op de programmakeuzetoets om de juiste instelling te selecteren (H1->H2->H3->H4->H5->H6).
• Druk op de aan/uittoets.

Pas het zoutverbruik aan volgens onderstaand schema:

WATERHARDHEID			instelling	zoutverbruik (gram/cyclus)
graden Clarke	^ dH	mmol/l
0 - 6	0 - 5	0 - 0,94	H1	0
7 - 14	6 - 11	1,0 - 2,0	H2	9
15 - 21	12 - 17	2,1 - 3,0	H3	12
22 - 28	18 - 22	3,1 - 4,0	H4	20
29 - 42	23 - 34	4,1 - 6,0	H5	30
43 - 69	35 - 55	6,1 - 9,8	H6	60

Informeer bij het waterleidingbedrijf naar de hardheid van het leidingwater.

Glansspoelmiddelreservoir

Tijdens de laatste spoelbeurt wordt glansspoelmiddel toegevoegd. Glansspoelmiddel voorkomt dat er sporen van druppels achterblijven op de schone vaat. Het zorgt er bovendien voor dat de vaat sneller droogt doordat het water er gemakkelijk afglijdt.

De afwasmachine is ontworpen voor gebruik van vloeibaar glansspoelmiddel. Het glansspoelmiddelreservoir bevindt zich op de binnenzijde van de deur, naast het vaatwasmiddelbakje.

Let op: vul het glansspoelmiddelreservoir bij wanneer het controlelampje van het glasspoelmiddel gaat branden. Het reservoir heeft een capaciteit van ca. 100 ml. Giet het glansspoelmiddelreservoir niet te vol giet. Het glansspoelmiddel stroomt dan over. Gemorst glansspoelmiddel moet verwijderd worden. Er kan anders lekkage ontstaan door extreme schuimvorming.

• Draai de dop van het glansspoelmiddelreservoir open (naar links, naar de pijl met "open").
• Giet het glansspoelmiddel in het reservoir. Let er hierbij op dat u er niet teveel in giet. Het reservoir heeft een capaciteit van ca. 100 ml.
• Plaats de dop terug. Zorg ervoor dat hij in lijn ligt met de "open" pijl en draai hem naar de "gesloten" pijl.

De hoeveelheid glansspoelmiddel instellen

Tijdens de laatste spoelbeurt wordt een vastgestelde hoeveelheid glansspoelmiddel toegevoegd. Net zoals bij vaatwasmiddel is de hoeveelheid glansspoelmiddel afhankelijk van de waterhardheid bij u in de buurt. Teveel glansspoelmiddel kan leiden tot strepen op het vaatwerk.

5 4 3 2 6 1 ↑MAX

Het glansspoelmiddelreservoir heeft 6 standen. Stel het reservoir in eerste instantie in op stand 2. Indien er in dat geval vlekken op het vaatwerk blijven ontstaan en de vaat niet goed droogt vergroot u de hoeveelheid glansspoelmiddel door de keuzeknop van het reservoir op stand 3 te draaien. Als dat geen verbetering geeft stelt u de keuzeknop in op een hogere stand. Herhaal deze handeling totdat de vaat streeploos droog uit de machine komt.

Vaatwasmiddelen

De chemische stoffen in vaatwasmiddelen verwijderen het vuil, breken het af en zorgen ervoor dat het vuil uit de afwasmachine afgevoerd wordt. De meeste in de winkel verkrijgbare vaatwasmiddelen zijn geschikt voor dit doel.

Waarschuwing!

Vaatwasmiddel voor afwasmachines is een bijtend product. Houd het daarom buiten het bereik van kinderen. Bij inslikken direct een arts raadplegen en de verpakking meenemen.

Geconcenteerd vaatwasmiddel

Gebaseerd op hun chemische samenstellingen zijn er 2 verschillende soorten geconcenteerd vaatwasmiddel:

• Conventionele alkalische vaatwasmiddelen met bijtende ingrediënten.
• Laag alkalische geconcentreerde vaatwasmiddelen met natuurlijke enzymen.

Het gebruik van geconcenteerd vaatwasmiddel in combinatie met "normale" wasprogramma's levert minder vervuiling op en is goed voor uw vaat: deze wasprogramma's zijn speciaal afgestemd op de vuiloplossende eigenschappen van de enzymen in geconcenteerd vaatwasmiddel. Hierdoor bereiken "normale" wasprogramma's met geconcenteerd vaatwasmiddel dezelfde resultaten als bij het gebruik van een intensief wasprogramma.

Vaatwastabletten

Vaatwastabletten van verschillende fabrikanten lossen met verschillende snelheid op. Hierdoor lossen sommige soorten vaatwastabletten niet volledig op tijdens korte wasprogramma's, waardoor hun reinigende werking minder wordt. Gebruik daarom vaatwastabletten vooral in combinatie met lange wasprogramma's, zodat de vaatwastabletten de kans krijgen om volledig op te lossen.

Vaatwasmiddelbakje

Vul het vaatwasmiddelbakje voorafgaand aan een wasprogramma. Uw vaatwasmachine gebruikt minder vaatwasmiddel en glansspoelmiddel dan conventionele vaatwasmachines. In het algemeen is slechts één maatschepje afwaspoeder nodig voor een normale afwasbeurt. Gebruik meer vaatwasmiddel bij sterker vervuild vaatwerk. Vul het zeepbakje vlak voor de start van het programma. Het vaatwasmiddel kan anders vochtig worden en daardoor niet volledig oplossen.

Let op! In de tabel op pag. 10 vindt u informatie over de hoeveelheid vaatwasmiddel voor de verschillende programma's. Dit zijn gemiddelden, afhankelijk van de hardheid van het water en de vervuiling van de vaat kan een andere dosering nodig zijn.

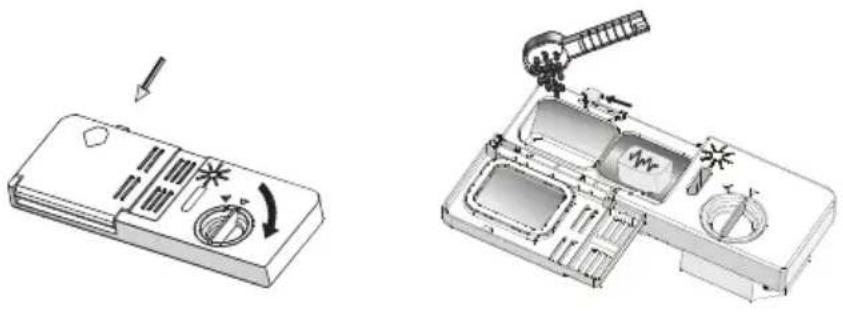

Vullen

1. Druk op de ontgrendeling als de deksel gesloten is. De deksel springt open.

2. Vul het vaatwasmiddelbakje vlak voor de start van een wasprogramma. Gebruik alleen een merk vaatwasmiddel in de vaatwasser.

A B

De markering in het vaatwasmiddelbakje geeft de dosering aan.

- Bakje voor hoofdwasmiddel (A), "MIN" betekent ongeveer 20 gram vaatwasmiddel.

- Bakje voor voorwasmiddel (B), bevat ongeveer 5 gram vaatwasmiddel.

Gebruik alleen vaatwasmiddel dat speciaal geschikt is voor vaatwasmachines. Bewaar het vaatwasmiddel op een koele en droge plek. Doe pas vaatwasmiddel in het vaatwasmiddelbakje als u direct daarna een wasprogramma draait.

De korven beladen

Gebruik van de bovenkorf

De bovenkorf is ontworpen voor kwetsbaar, licht vaatwerk zoals glazen, kopjes en schoteltjes, borden, kleine kommen en ondiepe (niet erg vieze) pannen.

Plaats het vaatwerk zodanig dat het niet kan verschuiven wanneer het besproeid wordt. De bovenkorf kan in hoogte versteld worden.

Hoogteverstelling van de bovenkorf

U kunt de bovenkorf in hoogte verstellen om meer ruimte te creëren voor grote voorwerpen in de bovenkorf of onderkorf:

• Til de korf rechtstandig omhoog naar de hoge positie.
• Druk gelijktijdig de verstelbeugels in en druk de korf naar beneden naar de lage positie.

Bestekkorf (optioneel)

Plaats bestek los van elkaar in de juiste positie in de bestekkorf. Let erop dat het bestek niet tegen elkaar aan ligt.

Bestekmandje (optioneel)

Bestek moet in het bestekmandje worden geplaatst, met de heften naar beneden. Wanneer het bestekmandje is voorzien van zijvakken moet het bestek stuk voor stuk in de vakken worden geplaatst. Lang keukengerei, zoals pollepels, moeten in een liggende (horizontale) positie, voorin de bovenkorf worden geplaatst.

1 2 3 4 5 6 7 8

1 2 1 5 5 5 5 5 5 3 1 2 1 2 2 2 3 3 3 3 2 1 2 1 5 5 5 5 5 5 1 3 1 1 2 1 4 4 4 4 4 4 3 3 3 2 2 2 8 7 3 3 3 3 1 2 1 4 4 4 4 4 4 6 6

Waarschuwing!

Zorg ervoor dat er geen voorwerpen door de bodem van het bestekmandje kunnen steken. Hierdoor blokkeert de sproeiarm.

Gebruik van de onderkorf

Wij raden u aan om grote voorwerpen die het moeilijkst te reinigen zijn in de onderkorf te plaatsen: potten, pannen, pandeksels, ovenschalen en kommen.

Het verdient voorkeur om ovenschalen en pandeksels aan de zijkant van de korf te plaatsen. Op die manier kunnen ze de sproeiarm niet hinderen als deze ronddraait.

• Potten, serveerschalen etc. moeten altijd ondersteboven in de korf geplaatst worden.
• Diepe kommen moeten schuin, met de opening naar beneden geplaatst worden, zodat het water eruit kan lopen.
• De onderkorf kan zodanig worden aangepast dat er ook grotere, of meer, potten en pannen in passen.

Om potten en pannen makkelijker te kunnen plaatsen, kunt u de bordenrekken neerklappen.

Niet geschikt bestek/servies voor in de vaatwasser

• Bestek met een houten, porseleinen of parelmoeren heft
• Plastic voorwerpen die niet hittebestendig zijn
• Bestek met gelijmde onderdelen die niet hittebestendig zijn
  • Gelijmd bestek of servies
  • Tinnen of koperen voorwerpen
• Loodkristallen glaswerk
• Stalen voorwerpen die gevoeilig zijn voor roest
  • Houten schotels
• Voorwerpen gemaakt van synthetische vezels

Beperkt geschikt bestek/servies voor in de vaatwasser

• Sommige glassoorten kunnen dof worden na een groot aantal wasbeurten
• Zilver en aluminium kunnen verkleuren na gebruik in de vaatwasser
  • Geglazuurde motieven kunnen vervagen na regelmatig wassen

Let op! Plaats geen voorwerpen in de vaatwasser die bevuild zijn met sigarettenas, kaarsvet, lak of verf. Als u nieuw keukengerei koopt, let er dan op dat dit geschikt is voor de vaatwasser.

Laad de vaatwasser niet te vol. Er is slechts plaats voor 12 (GVW480) of 14 (GVW485) standaard couverts. Plaats geen keukengerei dat niet geschikt is voor een vaatwasser. Dit is belangrijk voor goede wasresultaten en een gunstig energieverbruik.

Plaatsen van bestek en servies

Voordat u de vaat in de vaatwasser plaatst moet u:

• Grove voedselresten verwijderen.
• Aangekoekte en aangebrande voedselresten even laten weken.

Let er bij het plaatsen op dat:

• De sproeiarmen niet geblokkeerd worden door de vaat.
• Holle voorwerpen met de opening naar beneden worden geplaatst, zodat er geen water in kan blijven staan.

Borden en bestek mogen elkaar niet afdekken

• Het glaswerk mag elkaar niet raken, om beschadigingen te voorkomen.
• Plaats grote voorwerpen die lastig schoon te krijgen zijn in de onderkorf.
• De bovenkorf is speciaal bedoeld voor lichtere voorwerpen zoals glazen, koffie- en theekopjes.

Waarschuwing!

• Lange messen die rechtop staan in het bestekmandje kunnen letsel veroorzaken!
• Plaats lang en/of scherp bestek zoals vleesmessen in een liggende positie in de bovenkorf.

Beschadiging van glaswerk en ander servies

Mogelijke oorzaken:

• Type glas of fabrikageproces. Chemische samenstelling van het vaatwasmiddel.
• Watertemperatuur en tijdsduur van het wasprogramma.

Voorgestelde oplossing:

• Gebruik glaswerk en porseleinen servies waarvan de fabrikant aangeeft dat het geschikt is voor de vaatwasser.
• Gebruik een milder/minder bijtend vaatwasmiddel. Vraag indien noodzakelijk meer informatie aan bij fabrikanten van vaatwasmiddelen.
• Selecteer een wasprogramma met een lagere temperatuur.
• Haal glaswerk en bestek zo snel mogelijk na afloop van het programma uit de vaatwasser, om beschadigingen te voorkomen.

Filtersysteem

2 1 3

Afhankelijk van het gebruik moeten de zeven regelmatig onder de kraan afgespoeld worden. Het filtersysteem bestaat uit drie componenten: de grote zeef, de grove zeef en de fijne zeef.

1. Grote zeef; Etensresten en vuil die op deze zeef terecht kommen worden door een speciale straal op de onderste sproeiarm naar de grove zeef gespoeld.
2. Grove zeef; Grotere delen, zoals botresten of stukjes glas die de afvoer zouden kunnen verstoppen, worden opgevangen in de grove zeef. Om de vervuiling uit de zeef te verwijderen moet u de lipjes bovenop de zeef licht samenknijpen en de zeef naar boven toe verwijderen.
3. Fijne zeef; Deze zeef houdt vuil en etensresten tegen in de buurt van de afvoerpomp en zorgt ervoor dat deze resten niet weer over het vaatwerk wordt verspreid tijdens het programma.

Reinigen sproeiarmen

Open

Het is noodzakelijk dat u de sproeiarmen regelmatig reinigt.

Vervuiling verstopt op den duur de sproeikoppen en de lagers van de sproeiarmen. Reinig de sproeiarmen als volgt:

• Hou de moer van de bovenste sproeiarm vast en draai de sproeiarm met de klok mee om hem te verwijderen. Trek de onderste sproeiarm naar boven en verwijder deze.
• Reinig de sproeiarmen in een warm sopje en maak de sproeikoppen met een zachte borstel schoon.
• Spoel de sproeiarmen grondig af en plaats ze terug.

Reiniging van de zeven

Voor een optimale werking van de afwasmachine moet de gehele filtergroep worden gereinigd.

De filtergroep haalt op efficiente wijze voedselresten uit het water en zorgt ervoor dat het waswater gedurende het wasprogramma kan blijven circuleren. Het is dan ook een goed idee om na iedere wasbeurt de grotere voedselresten uit de filtergroep te verwijderen door de halfronde zeef en filterhuis onder stromend water te reinigen.

• Verwijder de filtergroep door hem te draaien (linksom) en rechtstandig omhoog te verwijderen. Alle onderdelen van de filtergroep moeten minstens een keer per maand gereinigd worden.
• Gebruik een afwasborstel om de grove zeef en de fijne zeef schoon te maken. Zet de filtergroep volgens de illustratie hiernaast weer in elkaar en plaats de gehele filtergroep weer in de kuip van de afwasmachine.

Gebruik de afwasmachine nooit zonder de filtergroep. Incorrect terugplaatsen van de filtergroep heeft tot gevolg dat de afwasmachine niet meer optimaal presteert. Een ander gevolg kan zijn dat er beschadigingen optreden aan bestek en vaatwerk.

Reinigen deur

Reinig de rand van de deur inclusief het afdichtingsrubber met een zachte, vochtige doek. Zorg ervoor dat er geen water in het deurslot en de elektrische componenten kan binnendringen. Gebruik geen schoonmaakmiddelen in een spuitbus. Gebruik ook geen agressieve schoonmaakmiddelen, zoals schuursponsjes. Deze schoonmaakmiddelen kunnen de lak beschadigen.

Wat moet ik doen als...

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen.

Let op

Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen.

Storingstabel

Probleem	Mogelijke oorzaken	Oplossing
De afwasmachine functioneert niet.	Zekering defect of de aardlekschakelaar is geactiveerd.	Vervang de zekering of reset de werkschakelaar. Verwijder andere apparaten die op dezelfde groep zijn aangesloten.
	De elektriciteitsvoorziening is niet ingeschakeld.	Overtuig u ervan dat de afwasmachine is ingeschakeld en de deur gesloten. Overtuig u ervan dat de stekker in het stopcontact zit.
	De waterdruk is laag.	Controleer of de afwasmachine correct op de waterleiding is aangesloten en de tapkraan is opengedraaid.
De afvoerpomp stopt niet.	Het water loopt over.	Het systeem is zodanig ontworpen dat het zelf overlopend water detecteert. Indien dit het geval is sluit het toestel de circulatiepomp af en schakelt het de afvoerpomp in.
Geluid.	Sommige geluiden zijn normaal.	Geluid van omwalspomp/spoelgeluiden; openen van het vaatwasmiddelenbakje.
	Bestek staat niet rammelvast in de bestekmand of er is iets kleins uit korf gevallen.	Zorg ervoor dat alles stevig in de afwasmachine staat.
	De motor maakt een brommend geluid.	De pomp is geblokkeerd, raadpleeg een installateur.
Verontreiniging van de kuip.	Slecht vaatwasmiddel.	Gebruik uitsluitend speciaal vaatwasmiddel voor afwasmachines om verontreiniging te voorkomen.
	Verstopte filters	Open de deur en reinig de filters. Draai daarna het voorspoelprogramma.
	Glansspoelmiddel geknoeid.	Veeg geknoeid glansspoelmiddel altijd direct weg.
Vaatwerk niet droog.	Reservoir voor glansspoelmiddel is leeg.	Zorg ervoor dat het reservoir voor glansspoelmiddel gevuld is.
Vaatwerk en platte voorwerpen zijn niet schoon.	Onjuist programma.	Selecteer een krachtiger programma.
	Korven niet goed beladen.	Zorg ervoor dat het functioneren van het vaatwasmiddelenbakje en de sproeiarmen niet belemmerd wordt door grote schalen/schotels.
Vlekken en aanslag op glazen en plat vaatwerk.	Extreem hard water. Lage temperatuur van het instromende water. De afwasmachine is overbeladen.Korven niet goed beladen. Oud of vochtig vaatwasmiddel. Reservoir glansspoelmiddel is leeg. Foute dosering van het vaatwasmiddel.	Om vlekken van glazen voorwerpen te verwijderen: Verwijder alle metalen voorwerpen uit de afwasmachine. Gebruik voorgeschreven hoeveelheid vaatwasmiddel.Selecteer het langste programma. Laat de afwasmachine ongeveer 18 tot 22 minuten draaien; het heeft dan de hoofdwascyclus bereikt. Open voorzichtig de deur en giet 2 kopjes schoonmaakazijn op de bodem. Sluit de deur en laat de afwasmachine het programma voltooien. Wanneer azijn niet werkt: Herhaal bovenstaande stappen, maar gebruik een kwart kopje (60 ml) citroenzuurkristallen in plaats van schoonmaakazijn.
Wolkachtige vlekken op glaswerk.	Combinatie van zacht water en te veel vaatwasmiddel.	Gebruik minder vaatwasmiddel en kies het glas-programma waarmee glaswerk gereinigd kan worden.
Gele of bruine aanslag op de binnenkant van kuip.	IJzersporen in water kunnen aanslag in de kuip van de afwasmachine veroorzaken.	Neem contact op met een producent van waterontharders voor een speciaal filter.
Witte aanslag op de binnenkant van de kuip.	Hard water.	Hoger zoutverbruik instellen.
Er blijft vaatwasmiddel achter in het vaatwasmiddelenbakje.	Het vaatwasmiddelenbakje wordt geblokkeerd door vaatwerk	Belaad de korven zodanig dat het vaatwerk het vaatwasmiddelenbakje niet langer blokkeert. Reinig de bovenste sproeiarm.
Stoom.	Bij openen deur.	Dit is mogelijk bij het einde van het programma.
Zwarte of grijze vlekken op vaatwerk.	Aluminium kookgerei heeft langs vaatwerk geschuurd.	Aluminium kan verkleuren.
Er blijft water staan onder de zeven.	Dit is normaal.	Een kleine hoeveelheid water rond de afvoer aan de achterkant van de kuipbodem houdt de afdichting soepel.
De afwasmachine lekt.	Glansspoelmiddelreservoir te vol of er lekt glansspoelmiddel.	Zorg ervoor dat u het glansspoelmiddel-reservoir niet te ver vult. Gemorst glansspoelmiddel kan leiden tot schuim/overstroming. Veeg gelekt glansspoelmiddel weg met een vochtige doek.
	De afwasmachine staat niet waterpas.	Zet de afwasmachine waterpas.

Foutcodes

Probleem	Mogelijke oorzaken	Oplossing
Code E1 verschijnt in het display	Waterinlaattijd te lang.	Toevoerkraan niet geopend.
Code E4 verschijnt in het display		Code noteren en servicedienst waarschuwen.
Code E9 verschijnt in het display		Code noteren en servicedienst waarschuwen.

Mocht het toestel overvuld raken of overmatige lekkage vertonen, toevoerkraan sluiten en de servicedienst waarschuwen. Indien alle indicatielampjes tegelijkertijd knipperen: vaatwasser direct uitzetten, toevoerkraan sluiten en de servicedienst waarschuwen.

Technische gegevens

Gegevens over de vaatwasmachine voor huishoudelijk gebruik in overeenstemming met de Europese Richtlijn 1059/2010:

Fabrikant

Pelgrim

Type / Omschrijving

GV

GVW485ONY**

Model

GVW480ONY/E

GVW485ONY/E01

Standaardinstellingen plaats 12* / 14**

Energie-efficiëntie energie-efficiëntieklasse (1) A+

Jaarlijks energieverbruik (2) 291* / 299** kWh

Afwasefficiëntieklasse

A

Droogefficiëntieklasse (4)

A

Energieverbruik bij een standaard afwascyclus 1,02*/1,04** kWh

Standaard afwascyclus

ECO

Programmaduur van een standaard afwascyclus 165 min.

Stroomverbruik in uit-modus 0,45 W

Stroomverbruik in standby-modus 0,55 W

Jaarlijks waterverbruik (3) 3360*3500** L

Geluidsniveau

47 ^* dB(A)

45**

dB(A)

Montage

inbouw

Hoogte	81,5	cm
Breedte	59,8	cm
Diepte (met aansluitingen) 57,0 cm
Nettogewicht		41*43**	k
Brutogewicht		47*49**	k
Stroomverbruik	1930	W
Nominale spanning / frequentie 230 V~ / 50 Hz
Nominale stroom		10	A
Waterdruk (stroomdruk) 0,4-10 bar =
	0,04-1		Mpa

1) A + + + (hoogste efficiëntie) tot D (laagste efficiëntie)
2) op basis van 280 standaard afwascycli. Effectief jaarlijks energieverbruik is afhankelijk van de effectieve gebruiksfrequentie.
3) op basis van 280 standaard afwascycli. Effectief jaarlijks waterverbruik is afhankelijk van de effectieve gebruiksfrequentie.
4) A (hoogste efficiëntie) tot G (laagste efficiëntie)

5) Dit programma is geschikt voor het afwassen van normaal vervuilde vaat en is het meest efficiënte programma op het gebied van gecombineerd energie- en waterverbruik voor dat soort vaat.

Het apparaat voldoet aan de Europese normen en richtlijnen in de huidige versie bij de levering:

• LVD 2006/95/EG
• EMC 204/108/EG
• EUP 2009/125/EG

Opmerking: De bovenstaande waarden werden gemeten in overeenstemming met de normen onder de opgegeven bedrijfsomstandigheden. De resultaten kunnen aanzienlijk verschillen naargelang de hoeveelheid en de vaat, de waterhardheid, de hoeveelheid wasmiddel enz.

De handleiding is gebaseerd op de normen en regelgeving van de Europese Unie.

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Let op! verpakkingsmateriaal kan gevaarlijk zijn voor kinderen.

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
