Producttype	Afzuigkap
Merk	Scholtès
Model	HSB 99
Hoogte	72-114 cm
Breedte	89,8 cm
Diepte	45 cm
Brutogewicht	25,2 kg (HSB 99 IX) / 28 kg (HSB 99 CL)
Totaal vermogen	215 W
Motorvermogen	1 x 175 W
Diameter afvoerpijp	15 cm
Bediening	Aanraking, 3 snelheden + intensief, timer, verlichting
Verlichting	Halogeenlampen 12V - 20W max - G4
Filters	Metalen vetfilter (wasbaar) + actief koolstoffilter (optioneel, elke 4 maanden vervangen)
Minimale veiligheidsafstand	50 cm (elektrisch) / 65 cm (gas of gemengd)
Versie	Standaard afvoerend, omzetbaar naar recirculerend met optionele kit
Speciale functies	Timer, filterverzadigingssignaal, intensieve snelheid 5 min
Onderhoud	Maandelijkse reiniging van vetfilters, vervanging koolstoffilter elke 4 maanden

Veelgestelde vragen - HSB 99 SCHOLTES

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 50 cm voor elektrische fornuizen en 65 cm voor gas- of mengfornuizen. Als de instructies van het kooktoestel een grotere afstand aangeven, volg die dan.

Hoe de vetfilters reinigen?

De vetfilters worden een keer per maand gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser op lage temperatuur en kort programma. Om ze te demonteren, trekt u aan de veerontgrendelingshendel. Let op: wassen in de vaatwasser kan verkleuring veroorzaken, maar heeft geen invloed op de prestaties.

Hoe het koolstoffilter vervangen?

Het actieve koolstoffilter moet maximaal elke 4 maanden worden vervangen. Om het te monteren, hangt u het eerst aan de achterkant van de metalen lip en bevestigt u het aan de voorkant met de twee knoppen. Om te demonteren, draait u de knoppen 90°. Het kan niet worden gereinigd of geregenereerd.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of er geen stroomstoring is en of er een snelheid is geselecteerd. Als de afzuigkap nog steeds niet werkt, haal de stekker er dan 5 seconden uit en steek deze er weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe het verzadigingssignaal van het koolstoffilter activeren?

Het signaal is normaal gesproken uitgeschakeld. Om het te activeren, zet u de afzuigkap in de stand-by-stand door kort op toets 1 te drukken, en houdt u vervolgens de toetsen 4 en 5 tegelijkertijd 3 seconden ingedrukt. Het display toont 'F' en daarna 'C' om de activering te bevestigen. Herhaal de handeling om uit te schakelen.

Welke lampen gebruiken voor de verlichting?

Gebruik uitsluitend halogeenlampen 12V - 20W max - G4 (geschikt voor een open verlichtingssysteem). Zorg ervoor dat ze koud zijn voordat u ze aanraakt en raak ze niet aan met blote handen.

Hoe overschakelen van afvoerversie naar recirculatieversie?

Uw afzuigkap wordt geleverd in de afvoerversie. Om deze om te zetten naar de recirculatieversie, moet u een accessoirekit installeren met een actief koolstoffilter. Raadpleeg de handleiding voor de specifieke stappen. In sommige gevallen kan het koolstoffilter al geïnstalleerd zijn.

Wat is de reinigingsfrequentie van de afzuigkap?

De afzuigkap moet minstens één keer per maand aan de binnen- en buitenkant worden gereinigd. Gebruik een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik geen schurende middelen of alcohol. Het niet opvolgen van deze instructies kan brandgevaar opleveren.

Wat te doen als de afzuigkap een laag rendement heeft?

Controleer of de geselecteerde snelheid voldoende is voor de hoeveelheid dampen. Zorg ervoor dat de keuken goed geventileerd is voor voldoende luchttoevoer. Als de afzuigkap in recirculatiemodus staat, controleer dan of het koolstoffilter niet verzadigd is.

Hoe de filterverzadigingsindicator resetten na onderhoud?

Nadat u een filter heeft gereinigd of vervangen, drukt u 3 seconden op de toets 1 totdat de letter F (vetfilter) of C (koolstoffilter) stopt met knipperen op het display.

GEBRUIKSAANWIJZING HSB 99 SCHOLTES

De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, echter blijven de gebruiks-, onderhouds- en installatie aanwijzingen dezelfde.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren.
! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

ALGEMENE VEILIGHEID

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten

controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

Vervanging van de voeding

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische dienst voor een nieuwe kabel.

LUCHTAFVOER

(afzuigend apparaat)

Verbind de wasemkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsfrens). Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk zijn.
! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90°).
! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad mogelijke binnenkant.
! Het gebruikte materiaal moet volgens norm zijn.
! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

! Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd wordt, kan, in enkele gevallen, het extra actieve koolstofffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die van de verbindingsring: 150mm.

De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te voeren.

Note. Als de wasemkap reeds is voorzien van koolstofffilter dan moet u dit verwijderen.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken.

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer teruggeblazen wordt in het vertrek via het bovenste rooster

BEDIENINGSELEMENTEN

De schakelaars bevinden zich aan de voorkant van de kap.

Om de functies van de wasemkap te selecteren is het voldoende de bedieningen aan te raken

1. ON/OFF/Stand-by Knop

Druk kort op deze knop om de kap op "Stand-by" te zetten (led "b" aan), druk langer (min. 2 seconden) om de kap helemaal uit te schakelen (OFF - alle functies zijn uitgeschakeld behalve de verlichting).

Druk nogmaals (min. 2 seconden) om de kap weer op Stand-by te zetten.

1. ON/OFF lichtknop
2. Display
3. Knop voor de snelheidsselectie 1-2-3-1-2.
4. Knop voor de intensieve snelheid ON/OFF. Tijdsduur - 5 min, op de display verschijnt er de letter P en de resterende tijd, led "a" knippert.

Na 5 minuten keert de kap weer terug op de eerder ingestelde snelheid.

Druk op knop 1 of knop 5 om deze functie eerder uit te schakelen.

1. Timer ON/OFF: om de timer in te stellen voor alle snelheden (led "b" knippert), daarna gaat de kap uit:

1ste snelheid: 20 minuten

2de snelheid: 15 minuten

3de snelheid: 10 minuten

De display weergeeft de resterende tijd.

Druk op knop 6 om deze functie eerder uit te schakelen.

Indien de kap of de bedieningen niet werken raden we aan de stroom minstens 5 minuten lang uit te schakelen en vervolgens weer in te schakelen. Wacht 15 seconden en controleer of de kap goed werkt.

Verzadigingsindicatie van het vetfilter (F) en van het koolstofffilter (C)

Deze kap beschikt over een inrichting die aangeeft wanneer het onderhoud uitgevoerd moet worden:

voor het/de vetfilter/s - op de display knippert de letter F

voor het koolstofffilter - op de display knippert de letter C.

De verzadigingsindicatie van het koolstofffilter is gewoonlijk uitgeschakeld.

Om deze in te schakelen handel op de volgende wijze:

Druk kort op knop 1 om de kap op "Stand-by" te zetten.

Houd de knoppen 4 en 5 tegelijk, drie seconden lang, ingedrukt.

Eerst verschijnt er op de display de letter F, vervolgens verschijnt er de letter C, hetgeen aangeeft dat de verzadigingsindicatie voor het koolstofffilter is ingeschakeld.

Herhaal dezelfde handeling om de indicatie uit te schakelen.

Reset verzadigingsindicatie

Na het reinigen van het filter druk 3 seconden lang op knop 1 totdat de letter F (vetfilter/s) en/of de letter C niet meer knippert/en.

ONDERHOUD

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Onderhoud van de vetfilters

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Onderhoud van het koolstofffilter

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden

Montage

Maak het koolstofffilter eerst aan de achterzijde op het metalen lipje van de kap vast en vervolgens aan de voorzijde, met de twee knoppen.

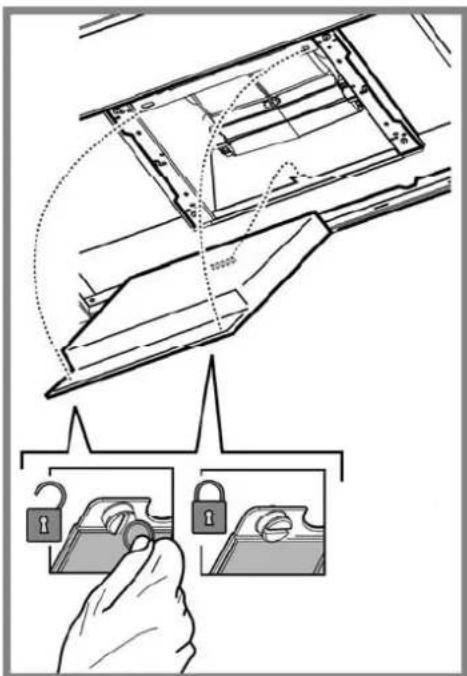

Demontage

Verwijder het koolstofffilter door de knoppen die hem aan de kap bevestigen met 90° te draaien.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

1. haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap niet functioneert:
  Controleer of: Controleer dat:
• er geen stroomonderbreking is.
• er een snelheid is geselecteerd.
• Bij een laag rendement van de afzuigkap:

Controleer of: Controleer dat:

• de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.
• de koolstofffilter niet is verzadigd (i.g.v. recirculatie).
• het uitvallen van de afzuigkap tijdens de normale werking heeft plaatsgevonden.

Controleer of: Controleer dat:

• er geen stroomonderbreking is.
• de omnipolaire schakelaar niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Model HSB 99 CL

Model HSB 99 IX

Hoogte 72-114 cm

Breedte 89,8 cm

Diepte 45 cm

∅ van de afvoerbuis 15 cm

Model HSD 69 IX

Hoogte 72-114 cm

Breedte 59,8 cm

Diepte 45 cm

∅ van de afvoerbuis 15 cm

Dit product is ontworpen in overeenstemming met:

• Laagspanningsrichtlijn 2006/95/EC (12-12-2006)

• "EMC"-richtlijn 2004/108/EC (15-12-2004)

Niet meegeleverde onderdelen
