GEBRUIKSAANWIJZING BSK600MAT Pelgrim

2.1 Waar u op moet letten 5

2.2 Afvoersystemen 6

3 Gebruik 7

4 Onderhoud

4.1 Vetfi lters verwijderen 8

4.2 Het koolstoffi Iter vervangen 8

4.3 Lampen vervangen 8

4.4 Reinigen 9

5 Installatie

5.1 Algemeen 10

5.2 Elektrische aansluiting 11

5.3 Montage van de schouwkap

6 Bijlage

12

13

1 Uw schouwkap


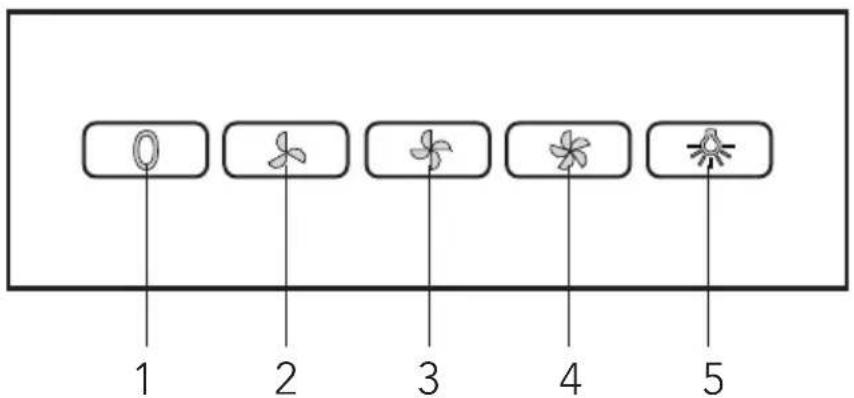

1.1 Beschrijving

1. Aan-/uittoets
2. Ventilator stand 1
3. Ventilator stand 2
4. Ventilator stand 3
5. Verlichting

1.2 Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

2.1 Waar u op moet letten

Attentie! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie"). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid.

• Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de wasemkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden. Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.

- De wasemkap nooit gebruiken als het vetfilter niet of niet goed gemonteerd is!

- Gebruik de wasemkap niet om tegenaan te leunen.

- Zorg voor voldoende ventilatie wanneer u de wasemkap samen gebruikt met een gaskookplaat.

- De afvoer mag niet worden aangesloten op een rookkanaal dat voor andere toestellen in gebruik is.

- Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren moet geschieden onder voortdurend toezicht, om te voorkomen dat verhit vet in brand raakt.

- De wasemkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, zowel het exterieur als het interieur. Onvoldoende reinigen of te laat vervangen van de filters kan brandgevaar veroorzaken.

- Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalifi ceerde personen, om gevaarlijke situaties te voorkomen.

- Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de wasemkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.

- De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal 30 minuten met schoonmaken.

2 Veiligheid

• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden.
  Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.

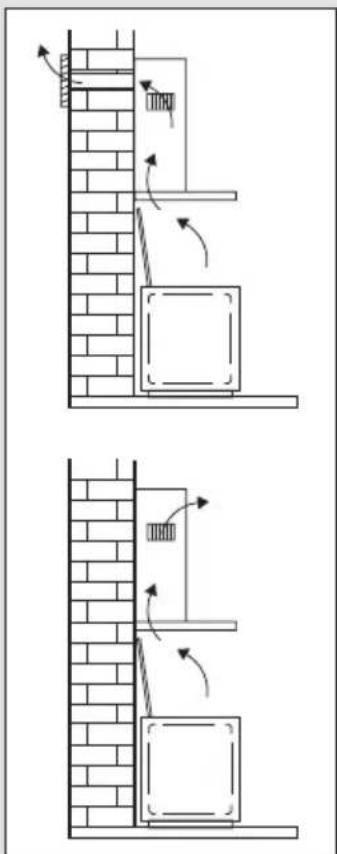

2.2 Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefi Iterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefi Iterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstoffi Iter plaatsen.

Let op! Het koolstoffi Iter moet apart besteld worden.

De afzuigkap schakelt in op de laatst gekozen stand.

Ventilator inschakelen

Druk op toets (2), (3) of (4).

De afzuigkap schakelt in op de gekozen stand.

Verlichting in- en uitschakelen

Druk op de verlichtingstoets (5).

De verlichting gaat branden.

Druk nogmaals op de toets.

De verlichting gaat uit.

Ventilator uitschakelen

Druk op toets (1).

De afzuigkap schakelt uit.

4 Onderhoud

4.1 Vetfi Iters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet de schakelaar in de meterkast op nul. Trek het vetfi Iter naar u toe en kantel het naar voren toe omlaag.

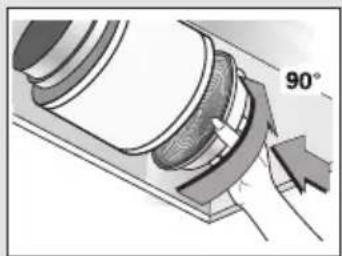

4.2 Het koolstoffi Iter vervangen

Gebruik een koolstoffi Iter als de afzuigkap niet is aangesloten op een afvoerkanaal.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfi lters worden schoongemaakt.
• Het koolstofffilter moet minimaal iedere vier maanden worden vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het fi Iter tijdig.

Verwijder de vetfi Iters.

Bevestig de koolstoffi Iters aan de motor.

Plaats de vetfi lters.

4.3 Lampen vervangen

Verwijder het afdekkapje van de lamp.

Vervang de halogeenlamp door een nieuwe lamp van maximaal 20 Watt. Plaats het afdekkapje terug. Vervanging van defecte LED verlichting dient door een professioneel installateur te gebeuren.

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfi Iters

De metalen vetfi lters kunnen voor reiniging in de vaatwasmachine geplaatst worden. Plaats de vetfi lters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfi lters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Glazen panelen

Reinig de glazen panelen niet in de vaatwasser in verband met het risico op het ontstaan van kleurverschillen. Glazen panelen kunnen het best handmatig, met een sopje gereinigd worden. Raadpleeg www.pelgrimservice.nl voor onderhoudstips.

5.1 Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de wasemkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische-, keramische- of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

5.2 Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

• BRUIN = L fase
• BLAUW = N nulleiding

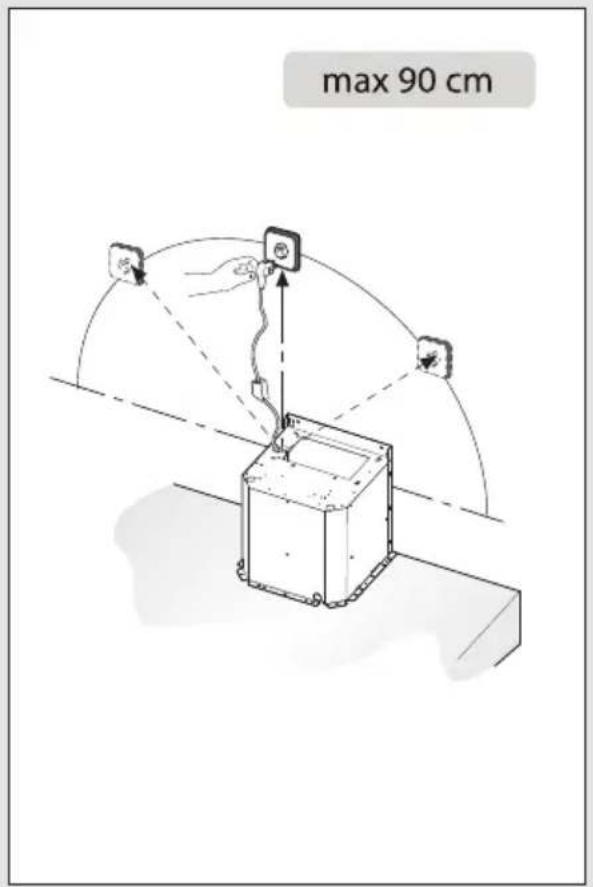

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op:

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

max 90 cm

5.3 Montage van de schouwkap

• Schroef de kap op de muur met behulp van de pluggen en de schroeven (A). Zie maatvoering.
• Stel eerst de breedte van de beugels in op de breedte van de bovenste koker. Schroef vervolgens de beugel op de muur met de pluggen en schroeven (B). Let op de afstand tussen de beugel en het plafond (zie maatvoering).
• Plaats de afvoerbuis op de fl ens (C) en vervolgens op de aansluiting van het afvoerrooster.
  • Steek de stekker in de wandcontactdoos.
• Plaats de bovenste koker in de onderste koker.
  • Schroef de onderste koker aan de afzuigkap met de schroeven (D).
• Klap de bovenste koker om de beugel en schroef deze vast met de schroeven (E).

beugel 20 265 A

beugel B E

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
