GEBRUIKSAANWIJZING GR3420 Type 2 BLACK & DECKER

Nederlands (Vertaling van de originele instructies) 30

Uw Black & Decker maaier is ontworpen voor het maaien van gras. Deze machine is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Waarschuwing! Bij apparaten voor gebruik op de netspanning moeten bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, in acht worden genomen om het gevaar voor brand, elektrische schokken en persoonlijk letsel tot een minimum te beperken.

• Lees deze handleiding zorgvuldig door voordat u de machine in gebruik neemt.
  Zorg ervoor dat u weet hoe u de machine in geval van nood moet uitschakelen voordat u de machine in gebruik neemt.
  ♦ Bewaar deze handleiding zorgvuldig zodat u deze altijd nog eens kunt raadplegen.

Opleiding

• Lees de instructies zorgvuldig door. Zorg ervoor dat u vertrouwd bent met de knoppen en met het juiste gebruik van de machine.
• Sta niet toe dat de machine gebruikt wordt door kinderen of door andere personen die niet vertrouwd zijn met deze instructies. Plaatselijke voorschriften kunnen eisen aan de leeftijd van de gebruiker stellen.
• Gebruik de machine nooit als er mensen, met name kinderen, of huisdieren in de buurt zijn.
• Vergeet niet dat de gebruiker verantwoordelijk wordt gesteld voor ongelukken die gebeuren of voor gevaren waaraan andere mensen of hun eigendommen worden blootgesteld.

Voorbereiding

• Draag stevige schoenen of laarzen om uw voeten te beschermen. Gebruik de machine niet terwijl u sandalen met open tenen draagt of wanneer u blootsvoets bent. Draag een lange broek om uw benen te beschermen.
• Draag een veiligheidsbril of een stofbril als u deze machine gebruikt. Gebruik een gezichts- of stofmasker als u in een stoffige omgeving werkt. Draag gehoorbeschermers als het geluidsniveau onaangenaam is.
  ♦ Bescherming tegen elektrische schok. Vermijd aanraking met geaarde oppervlakken (bijv. metalen relingen, lantaarnpalen, enz.).
• Voordat u de machine gebruikt, moet u controleren of het blad, de bladmoer en het maaigedeelte niet versleten of beschadigd zijn. Controleer of de bladmoer stevig vastzit.

- Voordat u de machine gaat gebruiken, controleert u of het terrein dat u gaat maaien vrij van stokken, stenen, draad en andere objecten is.

Gebruik

- Gebruik de machine nooit met defecte beschermingsplaten of -kappen of zonder dat veiligheidsvoorzieningen, zoals deflectors en/of grasvangers zijn aangebracht.

- Gebruik de machine alleen in daglicht of bij goed kunstlicht.

♦ Stel de machine niet bloot aan regen. Gebruik de machine niet in vochtige of natte omstandigheden. Gebruik de machine bij voorkeur niet op nat gras.

Zorg voor een goede steun voor uw voeten, met name op hellingen. Let op: vers gemaaid gras is vochtig en glad. Werk niet op steile hellingen.

- Werk dwars over het vlak van een helling, nooit omhoog en omlaag. Ga zeer voorzichtig te werk als u op een helling van richting verandert.

♦ Trek de machine niet naar u toe en loop niet achteruit als u de machine gebruikt.

- Zet de machine aan volgens de instructies en met uw voeten een stuk van het blad vandaan.

Kantel de machine niet bij het aanzetten, behalve wanneer dat nodig is voor het starten. Kantel de machine in dat geval niet meer dan absoluut noodzakelijk is. Zorg er voor dat alleen het gedeelte dat het verst van de gebruiker verwijderd is van de grond komt. Zorg er altijd voor dat beide handen in de bedieningspositie zijn voordat u de machine weer op de grond laat zakken.

Schakel de machine uit en wacht tot de rol met scherpe bladen niet meer draait als de machine voor transport moet worden gekanteld wanneer u andere oppervlakken dan gras oversteekt en als u de machine van en naar het te maaien gebied transporteert.

- Til of draag de machine niet voordat het blad helemaal tot stilstand is gekomen.

- Blijf met uw handen en voeten een stuk uit de buurt van het blad. Kom niet met uw handen of voeten in de buurt van of onder draaiende onderdelen.

◆ Blijf te allen tijde uit de buurt van uitwerpopeningen.

Schakel de machine uit, verwijder de stekker uit het stopcontact en controleer of bewegende delen niet meer draaien voordat u de machine buiten uw toezicht achterlaat en voordat u wijzigingen, reinigingswerkzaamheden of inspecties aan de machine uitvoert of een blokkade opheft.

Als de machine abnormaal manier begint te trillen of als u een vreemd voorwerp raakt, zet u de machine uit en haalt u de stekker uit het stopcontact. Controleer of de machine beschadigd is.
Zorg ervoor dat het netsnoer uit de buurt van het blad blijft. Zorg ervoor dat u altijd weet waar het snoer zich bevindt.
- De motor blijft nog een paar seconden draaien nadat u de machine hebt uitgeschakeld. Probeer nooit zelf het blad tot stilstand te brengen.

Onderhoud en opslag

- Controleer of er geen onderdelen beschadigd of defect zijn voor u de machine in gebruik neemt. Ga na of er geen bewegende onderdelen verplaatst of vastgelopen zijn, of er geen onderdelen gebroken zijn, of de beschermingsplaten of schakelaars niet beschadigd zijn en of u niets anders opmerkt dat de werking van de machine kan beïnvloeden. Overtuig u ervan dat de machine correct functioneert en de beoogde taak aankan. Gebruik de machine nooit met defecte beschermingsplaten of -kappen of zonder dat deze zijn aangebracht. Gebruik de machine niet als een onderdeel beschadigd of defect is. Gebruik de machine niet als u deze niet met de schakelaar aan en uit kunt zetten. Laat beschadigde of defecte onderdelen door een van onze servicecentra repareren of vervangen.

- Controleer vaak of het snoer niet beschadigd is. Als het snoer beschadigd is, moet dit door een van onze servicecentra worden vervangen om verdere risico's te voorkomen. Controleer regelmatig de gebruikte verlengsnoeren. Vervang een beschadigd verlengsnoer onmiddellijk.

- Zorg ervoor dat alle moeren, bouten en schroeven van de machine goed zijn aangedraaid zodat u veilig kunt werken.

- Controleer de graszak op slijtage of beschadiging en vervang deze indien nodig. Gebruik de machine nooit zonder de graszak.

- Bewaar de machine na gebruik op een droge plaats. Zorg dat de opgeslagen machine niet toegankelijk is voor kinderen.

Zorg ervoor dat bij vervanging alleen snijmiddelen van het juiste type worden gebruikt.

Gebruik uitsluitend door Black & Decker aanbevolen reserveonderdelen en accessoires.

Aanvullende veiligheidsinstructies voor grasmaaiers

• Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) die lichamelijk of geestelijk mindervalide zijn of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
  ◆ Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.
  Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een Black & Decker-servicecentrum om gevaren te voorkomen.

Veiligheid van anderen

• Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) die lichamelijk of geestelijk minder valide zijn of die geen ervaring met of kennis van dit apparaat hebben, tenzij deze onder toezicht staan of instructies krijgen voor het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
  ◆ Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.

Waarschuwingssymbolen

De machine is voorzien van de volgende waarschuwingssymbolen:

Lees de handleiding voordat u met de machine gaat werken.

Houd het apparaat uit de buurt van regen en hoge luchtvochtigheid.

Trek de stekker uit het stopcontact als het netsnoer is beschadigd of voordat onderhoud wordt uitgevoerd.

Houd omstanders uit de buurt.

Pas op voor de scherpe bladen.

Houd het snoer uit de buurt van de snijbladen.

Nadat u de machine hebt uitgeschakeld, blijven de bladen draaien.

NEDERLANDS

Elektrische veiligheid

Dit gereedschap is dubbel geïsoleerd. Een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een Black & Decker-servicecentrum om gevaren te voorkomen.

- Verhoog de elektrische veiligheid eventueel verder met behulp van een hooggevoelige 30 mA reststroomschakelaar (RCD).

Een verlengsnoer gebruiken

Gebruik altijd een goedgekeurd verlengsnoer dat geschikt is voor de voedingsbron van dit gereedschap (zie technische gegevens). Het verlengsnoer moet geschikt zijn voor gebruik buitenshuis en dit moet op het snoer zijn aangegeven. U kunt een HO5V V-F-verlengsnoer van 1,5 mm² dik en maximaal 30 m lang gebruiken zonder dat de prestaties van het product minder worden. Controleer voor gebruik het verlengsnoer op tekenen van beschadiging, slijtage en veroudering. Vervang het verlengsnoer als dit beschadigd is of niet meer werkt. Als u een snoerhaspel gebruikt, dient u het snoer altijd volledig af te wikkelen.

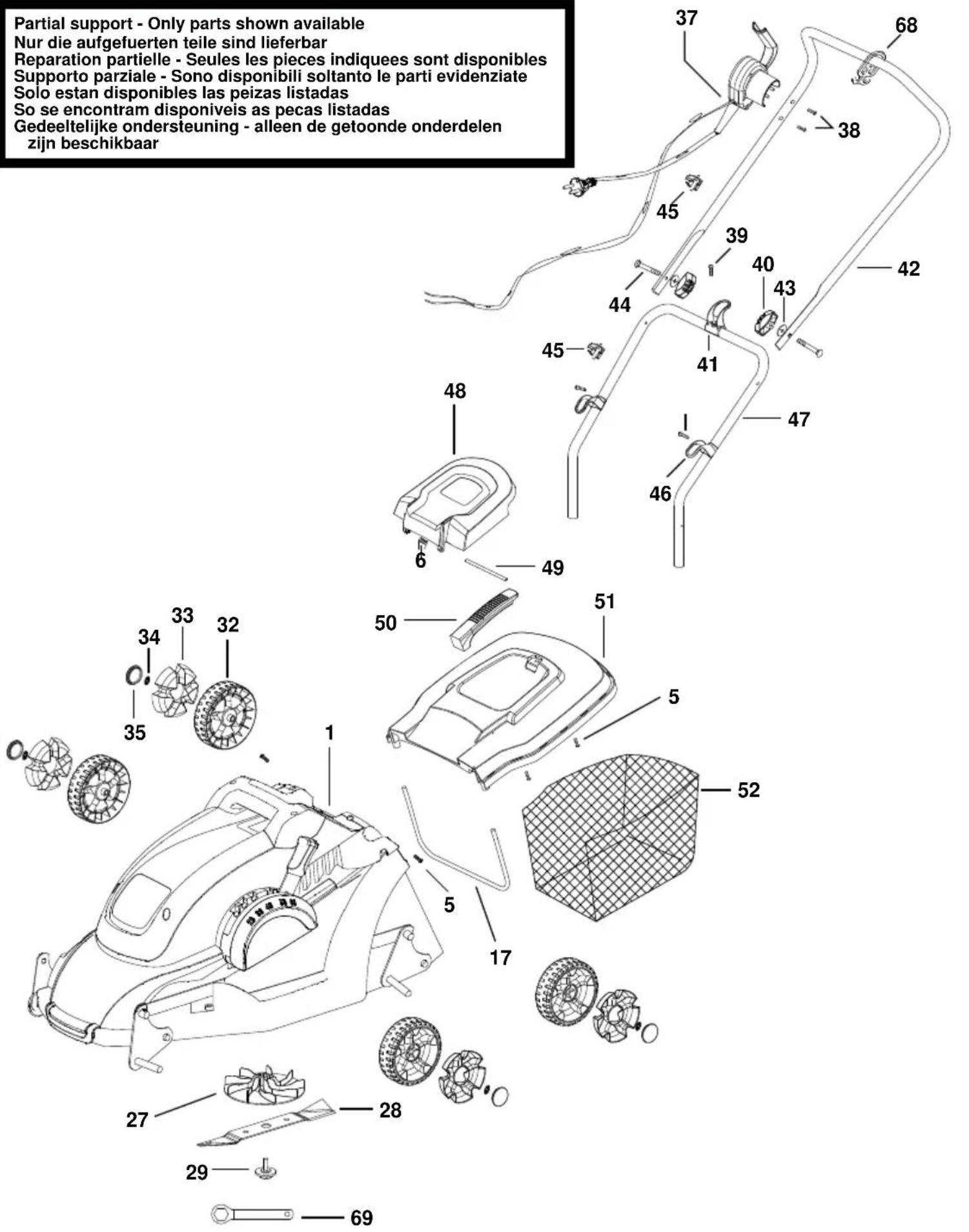

Onderdelen

1. Schakelkastje
2. Aan-uitschakelaar
3. Ontgrendelingsknop
4. Bovensteel
5. Ondersteel
6. Grasopvangzak
7. Hoogte afstellen
8. Motorkap
9. Draaggrepen

Montage

Waarschuwing! Zorg vóór aanvang van de montage dat de machine is uitgeschakeld en de netstekker is losgekoppeld van het lichtnet.

De onderste handgreep bevestigen (fig. B)

• Verwijder de schroeven (14) uit de onderste handgreep (5) voordat u gaat monteren.
• Duw de uiteinden van de onderste handgreep (5) in de bijbehorende gaten in de maaier.
  ◆ Duw de handgreep zo ver mogelijk naar beneden.
  Bevestig de handgreep met de schroeven (14).

De bovenste handgreep monteren (fig. A)

• Zorg ervoor dat de lus van de snoerklem (22) is bevestigd aan de bovenste handgreep voordat u gaat monteren.
• Bevestig het onderste deel van de handgreep (5) aan de bovenste handgreep (4) met de knoppen (12), ringen (11) en schroeven (10), zoals afgebeeld.

Het motorsnoer vastzetten (fig. C)

Het motorsnoer moet met de snoerklemmen worden bevestigd.

• Duw de ene klem (13) op het snoer dat van het schakelkastje naar de motor loopt. Bevestig de klem op de onderste handgreep (5).
• Duw de andere klem (13) op het snoer dat van het schakelkastje naar de motor loopt. Bevestig de klem op de bovenste handgreep (4).

Waarschuwing! Controleer of het netsnoer is bevestigd met de lus van de snoerklem (22) voordat u de stekker in het stopcontact steekt.

De graszak bevestigen (fig. D)

- Til de klep (15) op en plaats de graszak (6) in de openingen.

Overige risico's

Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld.

Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

◆ Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
◆ Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires.
- Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen.

Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF).

Gebruik

Waarschuwing! Laat de machine in zijn eigen tempo werken. Niet overbelasten.

De maaihoogte instellen (fig. E)

U kunt de maaihoogte instellen met het middelste mechanisme.

Waarschuwing! Trek de stekker uit het stopcontact en wacht totdat het blad is gestopt met draaien voordat u verdergaat.

♦ Stel de wielen in op de gewenste hoogte met behulp van de afstelhendel (7).

In- en uitschakelen

Inschakelen

Houd de handgreep met beide handen vast en kantel deze een beetje naar beneden zodat de voorkant van de machine wordt opgetild.
◆ Houd de ontgrendelingsknop (3) ingedrukt en trek de aan-uitschakelaar (2) naar u toe.
◆ Laat de ontgrendelingsknop los.
- Laat de machine terugkeren in de werkpositie.

Uitschakelen

- Laat de aan-uitschakelaar (2) los om de machine uit te schakelen.

Waarschuwing! Probeer nooit om een schakelaar in de ingeschakelde stand te vergrendelen.

Maaien (fig. F & G)

We raden u aan uw maaier te gebruiken zoals beschreven in dit gedeelte teneinde optimale resultaten te behalen en het risico op doorsnijden van het netsnoer te verkleinen.

Leg het grootste deel van het netsnoer op het gras, dicht bij het beginpunt (positie 1 in fig. F).
◆ Schakel de machine in zoals hierboven is beschreven.
◆ Ga door zoals beschreven in fig. F.
◆ Loop van positie 1 naar positie 2.
◆ Sla rechtsaf en loop naar positie 3.
◆ Sla linksaf en loop naar positie 4.
◆ Herhaal de bovenstaande procedure naar wens.

Waarschuwing! Werk niet in de richting van het snoer zoals afgebeeld in fig. G.

De graszak legen

- Wanneer u los gras onder uit de maaier ziet vallen, leegt u de graszak.

Waarschuwing! Gebruik de machine nooit zonder de graszak.

De maaier dragen (fig. H)

Waarschuwing! Trek de stekker uit het stopcontact en wacht totdat het blad is gestopt met draaien voordat u verdergaat.

◆ U kunt de maaier dragen met behulp van de handige draaggrepen (9).

Tips voor optimaal gebruik

Als het gras langer is dan ongeveer 10 cm, maait u twee keer om een beter resultaat te krijgen. U maait dan eerst met een maximale maaihoogte en vervolgens met een lage of medium maaihoogte.
◆ U krijgt de beste resultaten wanneer u uitsluitend droog gras maait.

Onderhoud

Uw Black & Decker-machine is ontworpen om gedurende een lange periode te functioneren met een minimum aan onderhoud. U kunt de machine naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en de machine regelmatig schoonmaakt.

◆ Houd de machine schoon en droog.
◆ Reinig de ventilatieopeningen regelmatig met een schone, droge kwast.
Gebruik regelmatig een botte krabber om gras en vuil van de machine te verwijderen.
♦ Reinig de machine uitsluitend met een milde reinigingsoplossing en een vochtige doek. Voorkom dat vloeistof de machine binnendringt en dompel nooit enig onderdeel van de machine in vloeistof onder. Gebruik geen schuur- of oplosmiddel.

Onderhoud van het blad

◆ Verwijder regelmatig gras en vuil van het blad.
- Wanneer het tuinseizoen weer begint, controleert u de conditie van het blad nauwkeurig.
◆ Als het blad erg bot is, slijpt of vervangt u het blad.
Als het blad beschadigd of versleten is, bevestigt u een nieuw blad zoals hieronder beschreven.

Het blad vervangen (fig. I)

◆ Een vervangend blad is verkrijgbaar via uw Black & Decker-leverancier.
- Cat. nr. A6245 kan worden gebruikt bij de volgende maaiers: GR3400, GR3410 & GR3420.
- Cat. nr. A6243 kan worden gebruikt bij de volgende maaiers: GR3800, GR3810 & GR3820.

Waarschuwing! Houd u aan de volgende voorzorgsmaatregelen:

♦ Trek de stekker uit het stopcontact en wacht totdat het blad is gestopt met draaien voordat u verdergaat.

NEDERLANDS

Zorg ervoor dat u zich niet snijdt. Gebruik zware handschoenen of een stuk stof om het blad vast te pakken.
- Gebruik uitsluitend het gespecificeerde vervangingsblad.
◆ Verwijder de rotor (16) onder geen enkele voorwaarde.
U kunt het blad als volgt vervangen:
♦ Draai de machine op de zijkant.
♦ Pak het blad (17) met een hand vast.
- Gebruik de meegeleverde moersleutel om de bladmoer los te maken en te verwijderen (18).
Opmerking: Wanneer een blad wordt bevestigd, moet de tekst op het blad in de richting van de gebruiker staan.
♦ Vervang het blad (17).
- Plaats de borgring (als deze was gemonteerd) en de moer (18) terug.
♦ Draai de bladmoer stevig vast.

Problemen oplossen

Als de machine niet goed lijkt te werken, volgt u de onderstaande instructies op. Neem contact op met het dichtstbijzijnde Black & Decker-servicecentrum als u het probleem niet kunt verhelpen.

Waarschuwing! Voordat u doorgaat, trekt u de stekker uit het stopcontact.

Motor zoemt maar het blad beweegt niet

◆ Verwijder voorzichtig eventuele obstakels van het blad.

Geen geluid en het blad beweegt niet

• Controleer of de netsnoeren goed zijn aangesloten.
• Controleer de hoofdzekeringen.

Technische gegevens

	GR3400 TYPE 2GR3420 TYPE 2	GR3410 TYPE 1 GR3800 TYPE 2GR3810 TYPE 2	GR3820 TYPE 1
Spanning Vac 230 230 230 230
Opgenomen vermogen W 1200 1050 1600 1200
Onbelaste snelheid min	-12900 2900 2900 2900
Hoogte afstellen mm 23, 33, 43, 53, 63 23, 33, 43, 53, 63 28, 38, 48, 58, 68 28, 38, 48, 58, 68
Bladlengte mm 340 340 380 380
Gewicht kg 13,7 12,4 17 16,7

gewogen trilling hand/arm <2,5 m/s ^4

Milieu

Gescheiden inzameling. Dit product mag niet met normaal huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Black & Decker-product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.

Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft.

Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie over onze klantenservice vinden op het volgende internetadres: www.2helpU.com.

EG-conformiteitsverklaring

RICHTLIJN MACHINERIEËN RICHTLIJN VOOR GELUID BUITENSHUIS

GR3400, GR3420, GR3410

GR3800, GR3810, GR3820

Black & Decker verklaart dat deze producten, die zijn beschreven onder "Technische gegevens", voldoen aan:

2006/42/EG, EN60335-1, EN60335-2-77

2000/14/EG, grasmaaier, L ≤ 50 cm, bijlage VI, SNCH, 11, route de Luxembourg L-5230 Sandweiler, Luxembourg

Aangemelde instantie ID Nr.: 0499

Niveau van akoestisch vermogen volgens 2000/14/EG (Artikel 13, bijlage III, L ≤ 50 cm):

L_WA (gemeten geluidsvermogen) 91.75 dB(A) meetonzekerheid (K) 3 dB(A)

L_WA (gegarandeerd geluidsvermogen) 93 dB(A) meetonzekerheid (K) 3 dB(A)

Deze producten voldoen tevens aan richtlijn 2004/108/EG. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Black & Decker af.

Kevin Hewitt

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

◆ Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;
◆ Het product onoordeelkundig is gebruikt;
- Het product is beschadigd door invloeden van buitenaf of door een ongeval;
◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker-personeel.

Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com.

Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op

www.blackanddecker.nl.

ESPAÑOL

Uso previsto

Gedeeltelijke ondersteuning - alleen de getoonde onderdelen

zijn beschikbaar

Partial support - Only parts shown available Nur die aufgeuerten teile sind lieferbar Reparation partielle - Seules les pieces indiquees sont disponibles Supporto parziale - Sono disponibili soltanto le parti evidenziate Solo estan disponibles las peizas listadas So se encontram disponíveis as pecas listadas Gedeeltelijke ondersteuning - alleen de getoonde onderdelen zijn beschikbaar

©

ENGLISH

U kunt uw product online registreren op www.blackanddecker.nl/productregistration of u kunt uw voornaam, achternaam en productcode opsturen naar Black & Decker in uw land.

ESPAÑOL
