Type product	Draadloos microfoonsysteem met twee kanalen (ontvanger + 2 microfoonzenders + oplaadkoffer)
Frequentie	2,4 GHz digitale transmissie
Bereik	Tot 150 meter (in open lucht)
Geluidsopname	3,5 mm jack-uitgang en USB-C audio-uitgang
Microfooningang	3,5 mm audio-ingang op elke microfoon
Versterkingsniveaus	3 niveaus: -40dB, -50dB, -70dB (instelbaar per microfoon)
Dempen	Ja, via korte druk op aan/uit-knop
Oplaadbaar	Ja, via USB-C (microfoons, ontvanger en oplaadkoffer)
Batterijduur microfoons	Ongeveer 10 uur
Batterijduur ontvanger	Ongeveer 12 uur
Oplaadkoffer capaciteit	Laadt microfoons en ontvanger tot drie keer volledig op
Oplaadtijd	Niet gespecificeerd, typisch 2-3 uur
Afmetingen microfoon (ca.)	60 x 20 x 15 mm (per stuk)
Afmetingen ontvanger (ca.)	70 x 30 x 15 mm
Afmetingen oplaadkoffer (ca.)	120 x 80 x 30 mm
Gewicht microfoon (ca.)	50 g (per stuk)
Gewicht ontvanger (ca.)	40 g
Gewicht oplaadkoffer (ca.)	150 g
Meegeleverd	Ontvanger, 2 microfoons, 2 windbeschermers, oplaadkoffer, 2 USB-kabels, 3,5 mm kabel, gebruiksaanwijzing
Garantie	Niet expliciet vermeld, typisch 2 jaar
Veiligheid	Niet voor kinderen onder 3 jaar; niet gebruiken in natte omgeving; beschermen tegen extreme temperaturen
Onderhoud	Reinig met droge doek; bewaar op droge, stofvrije plaats
Reparatie	Alleen door fabrikant; geen vervangbare onderdelen

Veelgestelde vragen - MyStudio Wireless Mic Duo EASYPIX

Hoe koppel ik de microfoons met de ontvanger?

Zet de ontvanger aan door de aan/uit-knop ingedrukt te houden tot de Mic 1 indicator groen knippert. Zet daarna de eerste microfoon aan: houd de aan/uit-knop ingedrukt tot de opname-indicator en draadloze verbindingsindicator groen branden. Herhaal voor de tweede microfoon. De ontvanger toont met welke microfoons er verbinding is.

Hoe laad ik de microfoons en ontvanger op?

Plaats de microfoons en ontvanger in de oplaadkoffer en sluit de koffer aan via USB-C. Of sluit elk apparaat afzonderlijk aan met de USB-C kabel. De batterij-indicator licht op tijdens het laden en dooft wanneer de batterij vol is.

Wat is het maximale bereik van het systeem?

Het systeem heeft een bereik tot 150 meter in open lucht. Muren en obstakels kunnen het bereik verkorten.

Hoe schakel ik de microfoon uit (mute)?

Druk kort op de aan/uit-knop van de microfoon. De mute-indicator licht op en de opname-indicator gaat uit. Druk nogmaals om het geluid te hervatten.

Hoe stel ik het versterkingsniveau in?

Druk kort op de Db-instellingstoets (6) tot de groene LED knippert. Het aantal knippers geeft het niveau aan: 1x = -40dB, 2x = -50dB, 3x = -70dB. De instelling wordt onthouden na uitschakelen.

Kan ik de microfoons gebruiken met een smartphone?

Ja, sluit de ontvanger aan via de 3,5 mm jack-uitgang of USB-C audio-uitgang. Voor iOS-apparaten is een Apple Lightning-naar-3,5mm adapter nodig.

Wat moet ik doen als de verbinding tussen microfoon en ontvanger wegvalt?

Voer een reset van de verbinding uit: schakel beide apparaten in, druk met een naald op de resetknop van de microfoon (LED knippert snel), vervolgens op de resetknop van de ontvanger. De LED's gaan branden bij herstelde verbinding.

Hoe weet ik of de batterij bijna leeg is?

De batterij-indicator knippert eenmaal per seconde wanneer de batterij bijna leeg is. Bij volledig leeg schakelt het apparaat uit.

Kan ik de oplaadkoffer opladen terwijl deze microfoons laadt?

Ja, de oplaadkoffer kan worden opgeladen via USB-C terwijl de microfoons en ontvanger erin zitten. De batterij-indicator van de koffer knippert rood tijdens het laden.

Hoe reinig ik de microfoons?

Gebruik een droge, zachte doek om de behuizing schoon te maken. Vermijd water en agressieve schoonmaakmiddelen. Bewaar de apparaten op een droge, stofvrije plaats.

GEBRUIKSAANWIJZING MyStudio Wireless Mic Duo EASYPIX

Draadloos microfoonsysteem met twee kanalen

GEBRUIKERSHANDLEIDING

NL: Een handleiding in uw taal vindt u op internet:

bit.ly/3FkosHS

Uitleg van de veiligheidsvoorschriften.... 4

Beschrijving van het product 4

Beoogd gebruik....4

Beperkingen....5

Veiligheidsinstructies....5

Bedrijfsomgeving 6

Microfoons – Werking en functies.... 7

Ontvanger – Werking en functies 8

Opladen van de batterijen 9

Geluidsopname....10

De ontvanger voorbereiden.... 10

Aansluiten van de microfoons 10

Dempen van de microfoons.... 11

Instellen van de versterkingsniveaus 11

Aansluiting resetten.... 13

Functies en displays van de microfoons 14

Functies en displays van de ontvanger 15

Oplaadkoffer 15

Inhoud van het pakket 16

Verklaring van overeenstemming 19

Disclaimer

Easypix geeft geen verklaringen of garanties met betrekking tot deze handleiding en beperkt, voor zover wettelijk toegestaan, uitdrukkelijk haar aansprakelijkheid voor inbreuk op enige garantie die kan voortvloeien uit de vervanging van deze handleiding door een andere. Bovendien behoudt Easypix zich het recht voor deze publicatie te allen tijde te herzien zonder de verplichting iemand van dergelijke herzieningen in kennis te stellen. Easypix is niet verantwoordelijk of aansprakelijk voor misbruik van de hierin opgenomen informatie. Heeft u suggesties voor verbeteringen of wijzigingen, of heeft u fouten gevonden in deze publicatie, laat het ons dan weten. Bij de installatie en het gebruik van dit product moeten alle relevante nationale, regionale en lokale veiligheidsvoorschriften in acht worden genomen. Om veiligheidsredenen en om de overeenstemming met de gedocumenteerde systeemgegevens te waarborgen, mag alleen de fabrikant reparaties aan onderdelen uitvoeren. Het niet opvolgen van deze informatie kan leiden tot letsel of schade aan de apparatuur.

Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, verspreid of overgedragen in enige vorm of op enige wijze, met inbegrip van fotokopieën, opnamen of andere elektronische of mechanische methoden, zonder voorafgaande schriftelijke toestemming van de uitgever. Voor verzoeken om toestemming kunt u

schriftelijk contact opnemen met de uitgever.

Easypix GmbH, Em Parkveedel 11, 50733 Keulen, Duitsland

[e-mail] - www.easypix.com

Opslaginstructies

Lees deze handleiding en de daarin opgenomen veiligheidsvoorschriften voordat u het product gebruikt.

Volg alle instructies. Zo voorkomt u brand, explosies, elektrische schokken of andere gevaren die kunnen leiden tot materiële schade en/of ernstig of dodelijk letsel.

Het product mag alleen worden gebruikt door personen die de inhoud van deze gebruiksaanwijzing volledig hebben gelezen en begrepen.

Zorg ervoor dat iedereen die het product gebruikt deze

waarschuwingen en instructies heeft gelezen en opvolgt.

Bewaar alle veiligheidsvoorschriften en instructies ter

referentie en geef ze door aan volgende gebruikers van het

product.

De fabrikant is niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het niet in acht nemen van de veiligheidsvoorschriften.

Uitleg van de veiligheidsvoorschriften

WAARSCHUWING

"Waarschuwing" duidt op een gevaar met een risico dat, indien het niet wordt vermeden, letsel kan veroorzaken.

NOOT

"Opmerking" geeft informatie aan die belangrijk wordt geacht maar geen verband houdt met gevaar.

Beschrijving van het product

MyStudio Wireless Mic Duo is een compact draadloos microfoonsysteem dat bestaat uit een tweekanaals ontvanger, twee microfoonzenders en een oplaadkoffer. De koffer dient tevens als oplader voor de microfoons en de ontvanger.

Beoogd gebruik

Het product is ontworpen voor draadloze "plug-and-play" audio-opname. Het kan worden gebruikt om eenvoudig en gemakkelijk audio-inhoud te creëren voor bijvoorbeeld tutorials of interviews waaraan ook twee personen kunnen deelnemen. Het is geschikt voor apparaten met overeenkomstige audio-ingangen.

Beperkingen

WAARSCHUWING

Het product is niet geschikt voor kinderen jonger dan 3 jaar omdat er gevaar voor verstikking bestaat.

• Bevat kleine onderdelen. Om inslikken te voorkomen, dient u ervoor te zorgen dat kinderen het product onder toezicht van een volwassene gebruiken.
• Dit product is niet geschikt voor gebruik in natte omgevingen.
• Zorg ervoor dat alle onderdelen altijd droog zijn.
• Zorg ervoor dat alle onderdelen niet worden blootgesteld aan extreme temperaturen.

Veiligheidsinstructies

WAARSCHUWING

Dit product is alleen geschikt voor het beschreven doel. De fabrikant is niet aansprakelijk voor schade veroorzaakt door oneigenlijk gebruik.

WAARSCHUWING

Lees deze instructies zorgvuldig voor gebruik.

Houd alle kleine onderdelen buiten het bereik van kleine kinderen.

- Gelieve afval en resten aan het einde van de levensduur van het product af te voeren in overeenstemming met de plaatselijke wetten en voorschriften.

- Als u denkt dat dit product beschadigd is, gebruik het dan niet.

Bedrijfsomgeving

• Stel de onderdelen van het product niet bloot aan ongewoon hoge of lage temperaturen.
  Bewaar de onderdelen (bij kamertemperatuur) op een droge en stofvrije plaats en stel ze niet bloot aan hoge temperaturen of direct zonlicht.
• Bescherm de componenten tegen vallen, stoten en slagen.

Microfoons - Werking en functies

1. Microfoon
2. Voedingsindicator/Batterij-indicator
3. Weergave draadloze verbinding
4. Stomme weergave
5. Opname display
6. Instellen van de Db-versterking

7. Inschakelen / Uitschakelen

8. 3,5 mm audio-ingang

9. Reset knop
10. USB-C oplaadpoort
11. Clip voor bevestiging
12. Magnetische
    laadcontacten
13. Houder voor bescherming tegen de wind

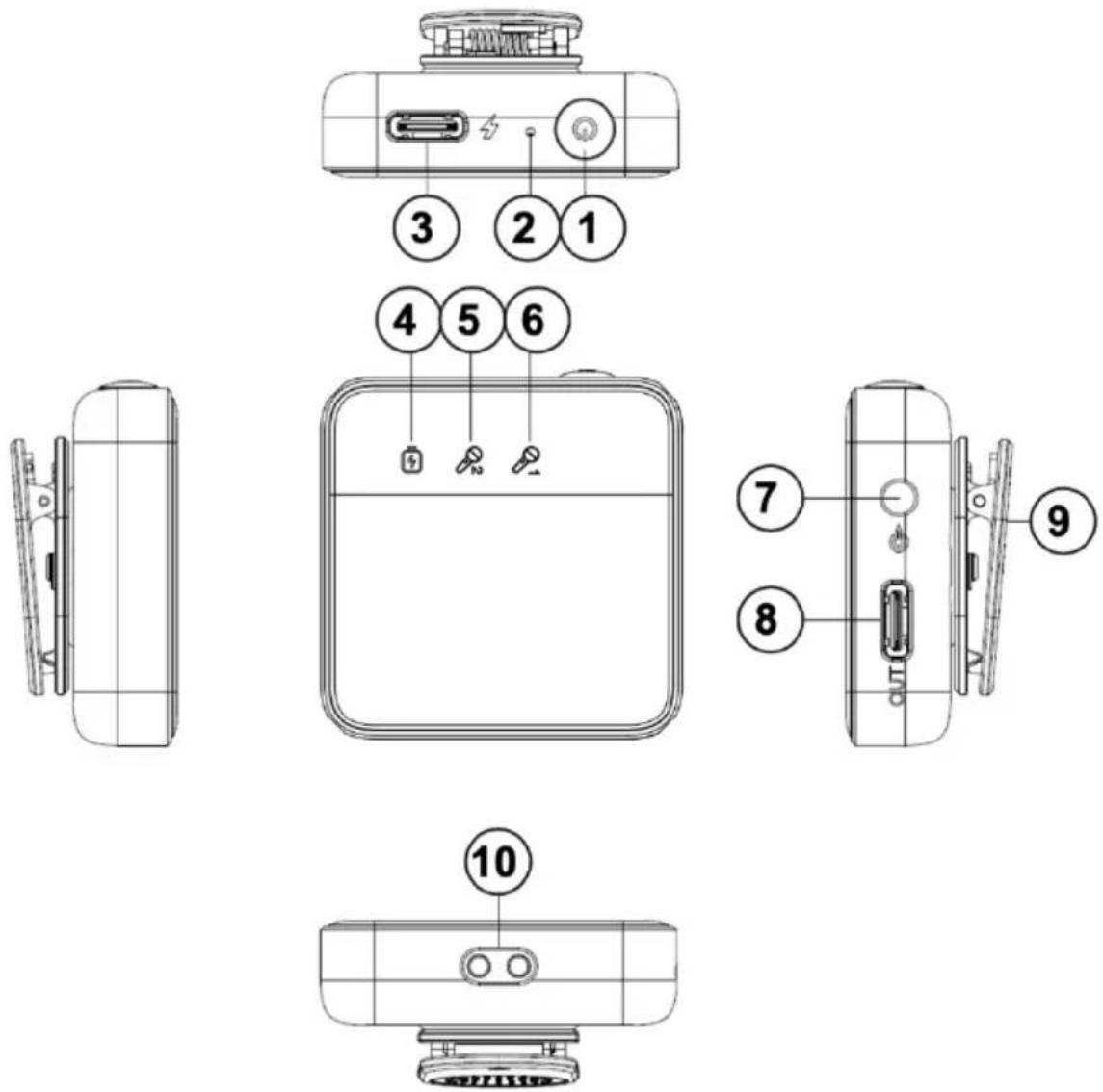

Ontvanger - Werking en functies

1. Inschakelen / Uitschakelen
2. Reset knop
3. USB-C oplaadpoort
4. Stroomindicator/Batterij-indicator

5. MIC 2 - Weergave van de verbinding

6. MIC 1 - Weergave
   van de verbinding

7. 3,5 mm Audio-uitgang
8. USB-C Audio-uitgang
9. Clip voor bevestiging
10. Magnetische laadcontacten

Opladen van de batterijen

Zorg ervoor dat de microfoons en de ontvanger volledig zijn opgeladen voor het eerste gebruik.

Het opladen kan gebeuren door elk van de eenheden in de oplaadkoffer te plaatsen. De kast moet aangesloten zijn op de computer.

Als alternatief kunnen de apparaten ook afzonderlijk worden opgeladen door ze rechtstreeks op de USB-C oplaadpoort aan te sluiten.

NOOT

Bij het opladen met het etui moet u ervoor zorgen dat de magnetische verbinding tussen de apparaten en het etui tot stand komt.

Wanneer de toestellen met succes zijn gedokt en opgeladen, lichten de voedingsindicatoren op.

Het laadproces is voltooid wanneer de batterij-indicator niet meer oplicht.

Geluidsopname

De ontvanger voorbereiden

1. Sluit de tweekanaalsontvanger aan op uw camera, smartphone, laptop of ander geluidsopnameapparaat.

Dit kan via de 3,5 mm jack kabel of via de USB-C kabel.

NOOT

Voor gebruik met iOS-apparaten is een Apple® hoofdtelefoonadapter nodig (Lightning naar 3,5 mm), die in combinatie met de 3,5 mm aansluitkabel wordt gebruikt.

1. Houd de aan/uit-knop van de ontvanger ingedrukt totdat de Mic 1 indicator groen knippert. Dit geeft aan dat de ontvanger klaar is om een microfoon aan te sluiten.

Aansluiten van de microfoons

1. Houd de aan/uit-knop van de eerste microfoon ingedrukt. De opname-indicator en de indicator van de draadloze verbinding lichten groen op. Er is dus een verbinding tot stand gebracht en het toestel is klaar voor gebruik.

2. Stel de versterking in op de door u gewenste waarde

(zie "De versterking instellen").

1. Start de opname op uw camera, smartphone, enz. Om de tweede microfoon toe te voegen, houdt u de aan/uit-knop van deze tweede microfoon ingedrukt totdat de opname-indicator en de indicator voor draadloze verbinding groen oplichten. Dit betekent dat er een verbinding tot stand is gebracht en dat het toestel klaar is voor gebruik.

De indicators voor microfoon 1 en microfoon 2 op de ontvanger lichten groen op om aan te geven welke microfoons momenteel zijn aangesloten.

Dempen van de microfoons

Om een van de twee microfoons uit te schakelen, drukt u gewoon kort op de aan/uit-knop.

De opname-indicator gaat uit en de mute-indicator licht op.

Om de opname opnieuw te activeren, drukt u gewoon nogmaals kort op de aan/uit-knop.

Instellen van de versterkingsniveaus

MYSTUDIO MIC DUO heeft de functie van onafhankelijke aanpassing van het versterkingsniveau op beide microfoons.

Druk daartoe kort op de Db-instellingstoets (6) totdat de groene LED knippert.

De versterkingsinstelling heeft de volgende 3 niveaus:

Niveau 1: -40db - Groene LED knippert 1x.

Niveau 2: -50db - Groene LED knippert 2x

Niveau 3: -70db - Groene LED knippert 3x.

OPMERKING:

De Db-versterking kan niet worden aangepast wanneer de microfoon is gedempt.

De Db-instelling opslaan

Telkenswanneer de microfoon wordt ingeschakeld, werkt hij met de laatst gekozen Db-instelling.

Aansluiting resetten

Mocht zich een probleem voordoen waarbij de draadloze verbinding wordt onderbroken, dan moet de verbinding tussen de microfoons en de ontvanger worden hersteld.

Deze procedure wordt uitgevoerd met de reset-knoppen:

1. Schakel zowel de microfoon als de ontvanger in.
2. Druk met een dun voorwerp (bv. een naald) op de resetknop van de microfoon. De koppelingsindicator knippert snel groen om te bevestigen dat de "koppelingsmodus" geactiveerd is.
   Tegelijkertijd knippert het MIC lampje op de ontvanger langzaam groen.
3. Druk nu ook op de resetknop op de ontvanger.
4. Wanneer het verbindingsproces is voltooid, gaan de LED's "opname" en "verbinding" op de microfoon branden. Tegelijkertijd brandt de LED "Microfoons" op de ontvanger.

Functies en displays van de microfoons

Functie	Knop	LED-status
Schakel in	Houd de aan/uit-knop ingedrukt	De verbindingsindicator-LED gaat branden.
Uitschakelen	Houd de aan/uit-knop ingedrukt	Alle LED's zijn uit.
De verbinding is verbroken		De verbindingsindicator-LED knippert langzaam.
De verbinding is tot stand gebracht		De verbindingsindicator-LED gaat branden.
De versterking instellen	Druk kort op de Db-knop om door 3 versterkingsniveaus te bladeren	De opname LED-indicator knippert om het geselecteerde Db-niveau aan te geven.
Aansluiting resetten	Druk op resetknop met bijv. een naald	De verbindingsindicator knippert snel.
Stomme	Druk kort op de aan/uit-knop	Mute indicator LED licht op.Opname LED gaat uit.
Laden in uitvoering		De batterij LED licht op tijdens het opladen.
Batterij volledig opgeladen		Er brandt geen indicator.
Laag vermogen		De batterij-indicator knippert eenmaal per seconde.

Functies en displays van de ontvanger

Functie	Knop	LED-status
Schakel in	Houd de aan/uit-knop ingedrukt	LED die de microfoons aangeeft knippert.
Uitschakelen	Houd de aan/uit-knop ingedrukt	Er brandt geen indicator.
De verbinding is verbroken		Microfoon indicator knippert.
De verbinding is tot stand gebracht		Microfoon indicator licht op.
Laden bezig		De batterij-indicator licht op.
Batterij volledig opgeladen		Er brandt geen indicator.
Laag vermogen		De batterij-indicator knippert eenmaal per seconde.

Oplaadkoffer

Functie		LED-status
Opladen van de microfoons en de ontvanger	Batterij-indicatoren tonen de oplaadstatus	De batterij-indicator licht op tijdens het opladen.Indicator licht niet op wanneer batterijen volledig zijn opgeladen.
Opladen van de oplaadkoffer	De batterij-indicator toont de oplaadstatus	De indicator knippert rood tijdens het opladen.De indicator licht constant op wanneer het toestel volledig is opgeladen.
Laag vermogen van de oplaadkoffer		Display knippert groen.

WAARSCHUWING

• Sluit de USB-kabel niet aan met natte handen om het risico van een elektrische schok te vermijden.
• In het onwaarschijnlijke geval dat de apparaten oververhit raken of een onaangename geur ontwikkelen, moet u ze onmiddellijk loskoppelen van de oplaadkabel.
• Probeer nooit onderdelen te vervangen, want dan vervalt de garantie.

Inhoud van het pakket

• Ontvanger met twee kanalen
• Draadloze microfoons 2x
• Bescherming tegen wind 2x
• Oplaadkoffer
• USB-kabel 2x
• 3,5 mm kabel
• Gebruiksaanwijzing
  EN/DE

Gebruiksaanwijzingen in andere talen zijn te downloaden op

bit.ly/3FkosHS of

www.easypix.info/download-manuals/download/mystudio-mic-duo/

Draadloos microfoonsysteem met twee kanalen

• Ontvanger met twee kanalen
• 2x microfoons
  • Digitale transmissie 2.4GHz
• Bereik tot 150m
• Instelbare versterkingsregeling

• Niveaus van db versterking:
  Niveau 1: \~40db
  Niveau 2: \~50db
  Niveau 3: \~70db

• Voor gebruik met apparaten met een audio-ingang

• Oplaadkoffer inbegrepen

Batterijprestaties

• Microfoons: 10u
• Ontvanger: 12h
• Oplaadkoffer: Tot drie keer opladen voor de microfoons en de ontvanger.

Verwijdering

Verwijdering van de verpakking:

Verwijder de verpakking volgens het type.

Voeg karton en karton toe aan het oud papier, folie en plastic verpakkingen aan de recyclageverzameling.

Afgedankte elektrische en elektronische apparatuur en/of batterijen die door gebruikers in particuliere huishoudens in de Europese Unie worden verwijderd:

Dit symbool op het product of de verpakking betekent dat het

niet met het huishoudelijk afval mag worden weggegooid. U moet uw oude apparaat en/of batterij naar het daarvoor bestemde inzamelsysteem voor de recycling van elektrische en elektronische apparatuur en/of batterijen brengen. Voor meer informatie over het recyclen van dit apparaat en/of de batterij kunt u contact opnemen met uw gemeente, de winkel waar u het apparaat heeft gekocht of uw huisvuilophaaldienst. Recycling van materialen draagt bij tot het behoud van natuurlijke hulpbronnen en zorgt ervoor dat recycling gebeurt op een manier die de volksgezondheid en het milieu beschermt.

WAARSCHUWING

Waarschuwing voor de batterijen:

- Demonteer of sla niet op de batterij. Zorg ervoor dat de batterij niet wordt kortgesloten. Stel de batterij niet bloot aan hoge temperaturen. Gebruik de batterij niet meer als deze lekt of uitzet.

• Houd de batterij uit de buurt van kinderen.
• Batterijen kunnen exploderen bij blootstelling aan open vuur. Gooi nooit batterijen in het vuur.
• Gooi gebruikte batterijen weg volgens de plaatselijke voorschriften.
• Verwijder de batterij voordat u het apparaat weggooit en gooi deze apart weg.

Verklaring van overeenstemming

Hierbij verklaren wij dat de CE-markering op dit product is aangebracht in overeenstemming met de essentiële eisen en de relevante bepalingen van de

Europese richtlijnen.

De volledige verklaring van overeenstemming kan hier worden gedownload:

www.easypix.info/download/pdf/doc-mystudio-mic-duo.pdf

EASYPIX® | LIFESTYLE ELECTRONICS
