Type product	TFT-monitor met LED-backlight
Schermdiagonaal	80,1 cm (31,55 inch)
Beeldverhouding	16:9
Fysieke resolutie	1920 x 1080 pixels (Full HD)
Helderheid (typisch)	280 cd/m²
Contrast (typisch)	4000:1
Dynamisch contrast	5.000.000:1
Reactietijd (grijs-grijs)	8 ms
Kijkhoek (horizontaal/verticaal)	178°/178°
Aansluitingen	1x VGA, 1x DVI-D (HDCP), 1x HDMI (HDCP), 1x audio-ingang (3,5 mm)
Ingebouwde luidsprekers	2x 2 W
Stroomverbruik (max.)	< 45 watt
Stroomverbruik (stand-by)	< 0,5 watt
Voeding	100-240 V~ 50/60 Hz
Afmetingen met voet (B x H x D)	729 x 516 x 199 mm
Afmetingen zonder voet (B x H x D)	729 x 436 x 70 mm
Gewicht met voet	ca. 7,84 kg
Gewicht zonder voet	ca. 6,98 kg
VESA-montage	100 x 100 mm
Omgevingstemperatuur (bedrijf)	0°C tot +35°C
Relatieve luchtvochtigheid (bedrijf)	35% tot 80% (niet-condenserend)
Reiniging	Zachte, pluisvrije doek; geen oplosmiddelen
Garantie pixelfouten	Volgens EN 9241-307, klasse I/II

Veelgestelde vragen - AKOYA X58322 MEDION

Hoe sluit ik de monitor aan op mijn computer?

Wat is de aanbevolen resolutie voor de AKOYA X58322?

Hoe stel ik de helderheid en het contrast in?

Waarom krijg ik geen beeld op mijn monitor?

Kan ik de monitor aan de muur bevestigen?

Hoe reinig ik het scherm veilig?

Wat betekenen de pixelfouten in de garantie?

Hoe schakel ik de energiebesparingsmodus in?

Welke accessoires worden meegeleverd?

Waar kan ik de volledige handleiding downloaden?

GEBRUIKSAANWIJZING AKOYA X58322 MEDION

1. Over deze handleiding....3

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -woorden....3

1. Gebruik voor het beoogde doel .... 3

2. Verklaring van conformiteit ....4

3. Veiligheidsinstructies....4

4.1. Veiligheid 4

4.2. Plaats van opstelling 5

4.3. Reparatie 5

4.4. Omgevingstemperatuur 5

4.5. Voeding 6

1. Inhoud verpakking....6

2. Overzicht van het apparaat 7

6.1. Voorkant....7

6.2. Achterkant....8

1. In gebruik nemen 9

7.1. Vóór het aansluiten van het beeldscherm....9

7.2. Bevestiging van de voet 9

7.3. Beeldscherm opstellen 10

7.4. Beeldscherm aansluiten....10

7.5. Beeldscherm inschakelen 10

7.6. Beeldschermresolutie instellen....11

1. Beeldschermmenu....12

8.1. Het OSD-menu....12

1. Hotkeys....13

2. Energiebesparing 13

3. Oplossen van problemen....14

11.1. Geen beeld of storingen in het beeld....14

11.2. Verkeerde weergave; beeld is te donker of te licht ....14

1. Reiniging 14

2. Recycling en afvoer 14

3. Pixelfouten bij beeldschermen 15

4. Technische specificaties 16

15.1. Productgegevensblad....17

1. Colofon 18

1. Over deze handleiding

Lees de veiligheidsinstructies zorgvuldig door voordat u dit apparaat in gebruik neemt. Neem de waarschuwingen op het apparaat en in de handleiding in acht.

Bewaar de handleiding altijd binnen handbereik. Geef deze handleiding mee als u het apparaat aan iemand anders doorgeeft.

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -woorden

	GEVAAR!Waarschuwing voor acuut levensgevaar!
	WAARSCHUWING!Waarschuwing voor mogelijk levensgevaar en/of ernstig onherstelbaar let-sel!
	VOORZICHTIG!Waarschuwing voor mogelijk middelzwaar of gering letsel!
	LET OP!Neem de aanwijzingen in acht om materiële schade te voorkomen!Aanvullende informatie over het gebruik van dit apparaat!
	LET OP!Neem de aanwijzingen in de handleiding in acht!

2. Gebruik voor het beoogde doel

Deze TFT-monitor dient uitsluitend voor de weergave van audio- en videosignalen van externe apparatuur zoals computers waarvan de aansluitingen en schermresoluties overeenkomen met de hier vermelde technische gegevens van de TFT-monitor. Het apparaat is niet bedoeld voor enig ander gebruik.

• Dit apparaat is uitsluitend bedoeld voor particulier gebruik en is niet geschikt voor industriële/zakelijke toepassingen.
• Dit apparaat is niet geschikt voor gebruik in combinatie met beeldschermapparatuur op de werkplek zoals bedoeld in artikel 2 van de richtlijn inzake werken met beeldschermapparatuur.

Denk eraan dat de garantie vervalt bij oneigenlijk gebruik:

• breng geen wijzigingen aan zonder onze toestemming en gebruik geen accessoires die niet door ons zijn goedgekeurd of geleverd.
• gebruik alleen door ons geleverde of goedgekeurde (vervangende) onderdelen en accessoires,
• neem alle informatie in deze handleiding in acht, met name de veiligheidsvoorschriften. Elke andere toepassing wordt beschouwd als oneigenlijk gebruik en kan leiden tot letsel of schade.
• Gebruik dit apparaat niet in omgevingen waar gevaar voor explosie bestaat. Hieronder wordt bijvoorbeeld verstaan: tankinstallaties, brandstofopslag of omgevingen waarin oplosmiddelen worden verwerkt. Dit apparaat mag ook niet worden gebruikt in omgevingen waar de lucht is belast met fijne deeltjes (zoals meel- of houtstof).
• Stel het apparaat niet bloot aan extreme omstandigheden. Vermijd het volgende:

-Hoge luchtvochtigheid of vocht
–Extreem hoge of lage temperaturen
-Direct zonlicht
-Open vuur

3. Verklaring van conformiteit

Hierbij verklaart Medion AG dat dit product voldoet aan de volgende Europese eisen:

• EMC-richtlijn 2014/30/EU
• Laagspanningsrichtlijn 2014/35/EU
• RoHS-richtlijn 2011/65/EU.
- Ecodesign-richtlijn 2009/125/EG (verordening 1275/2008)

Dit apparaat is echter niet uitgerust met een volledige functie voor het minimaliseren van het verbruik volgens de Ecodesign-richtlijn. Deze functie wordt gewoonlijk bij deze productcategorie gedefinieerd resp. vooraf ingesteld door het aangesloten eindapparaat (personal computer).

4. Veiligheidsinstructies

4.1. Veiligheid

- Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of intellectuele vermogens en/of onvoldoende ervaring en/of kennis, tenzij dit gebeurt onder toezicht van een voor hun veiligheid verantwoordelijke persoon of de personen zijn geïnstrueerd in het juiste gebruik van het apparaat. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

GEVAAR!

Verstikkingsgevaar!

Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor bestaat gevaar voor verstikking!

Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen.

GEVAAR!

Gevaar voor letsel!

Bij overmatige druk op het beeldscherm bestaat er kans op breuk!

• Trek beschermende handschoenen aan, pak de gebarsten delen in en stuur deze voor vakkundige afvoer naar uw Service Center.
  ▶ Was vervolgens uw handen met zeep, omdat er mogelijk chemicaliën vrijkomen.

- Raak het scherm niet aan met uw vingers of met scherpe voorwerpen om beschadigingen te voorkomen.

4.2. Plaats van opstelling

• Houd uw beeldscherm en alle aangesloten apparatuur uit de buurt van vocht en voorkom stof, hitte, direct zonlicht en open vuur (zoals kaarsen). Als deze instructies niet in acht worden genomen, kan dit leiden tot storingen of tot beschadiging van het apparaat.
• Gebruik het apparaat niet in de buitenlucht. Het kan door invloeden van buitenaf, zoals regen, sneeuw etc. beschadigd raken.
• Stel het apparaat en de netvoeding niet bloot aan drup- of spatwater en plaats geen met vloeistof gevulde voorwerpen (vazen etc.) op of naast het apparaat en de netvoeding. De combinatie van vloeistof en elektriciteit kan gevaarlijk zijn.
• De sleuven en openingen in de behuizing dienen voor de ventilatie. Dek deze openingen niet af (oververhitting, brandgevaar)!
• Leg de kabels zo neer dat niemand erop kan trappen of erover kan struikelen.
• Zorg voor voldoende vrije ruimte in de wandkast. Houd voor voldoende ventilatie rondom het apparaat een minimale afstand aan van 10 cm.
• Plaats en gebruik alle onderdelen op een stabiele, vlakke en trillingvrije ondergrond zo- dat het apparaat niet kan vallen.
• Voorkom verblinding, spiegelingen en te grote licht/donker contrasten om uw ogen te sparen en een aangename ergonomie op de werkplek te waarborgen.
• Neem tijdens het werken aan een beeldscherm regelmatig een pauze om spanningen en vermoeidheid te voorkomen.

4.3. Reparatie

- Neem contact op met de klantenservice, indien:

—het netsnoer geschroeid of beschadigd is,
–vloeistof in het apparaat is binnengedrongen,
-het beeldscherm niet naar behoren functioneert,
—het beeldscherm is gevallen of de behuizing is beschadigd.

• Laat de reparatie van uw beeldscherm uitsluitend over aan gekwalificeerd personeel.
• Indien een reparatie is vereist, neemt u uitsluitend contact op met onze geautoriseerde servicepartner.

4.4. Omgevingstemperatuur

• Het beeldscherm kan worden gebruikt bij een omgevingstemperatuur van 0°C tot +35°C en een relatieve luchtvochtigheid van 35% tot 80% (niet-condenserend).
• Uitgeschakeld kan het beeldscherm worden opgeslagen bij een temperatuur van -20°C tot +60°C.

GEVAAR!

Gevaar voor elektrische schok!

Bij grote schommelingen in temperatuur of luchtvochtigheid kan het door condensatie tot vochtvorming in de netadapter komen waardoor kortsluiting kan ont-staan.

Wacht nadat u het beeldscherm heeft vervoerd met de ingebruikname tot het zich aan de omgevingstemperatuur heeft aangepast.

4.5. Voeding

GEVAAR!

Gevaar voor elektrische schok!

Ook bij uitgeschakelde aan/uit-schakelaar staan onderdelen van het apparaat onder spanning.

▶ Onderbreek de stroomvoorziening van uw pc of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te halen.

• Sluit het beeldscherm alleen aan op een goed bereikbaar stopcontact met 100-240 V\~50/60 Hz.
• Onderbreek de stroomvoorziening van uw beeldscherm door de stekker van het netsnoer uit het stopcontact te halen.

GEVAAR!

Gevaar voor elektrische schok!

Binnenin het beeldscherm bevinden zich stroomvoerende onderdelen. Bij kortsluiting bestaat gevaar voor een elektrische schok of brand.

De behuizing van het beeldscherm mag nooit worden geopend en er mogen geen voorwerpen door de openingen in de behuizing worden gestoken!

• Plaats geen voorwerpen op de kabels omdat deze daardoor beschadigd kunnen raken.
• Houd een afstand van minimaal één meter tussen het apparaat en hoogfrequente en magnetische storingsbronnen (televisietoestellen, luidsprekerboxen, mobiele telefoons etc.) aan om storingen in de werking en gegevensverlies te voorkomen.

5. Inhoud verpakking

Controleer de inhoud van de verpakking op volledigheid en stel ons binnen 14 dagen na aanschaf op de hoogte van eventueel ontbrekende onderdelen. Het door u gekochte pakket moet het volgende bevatten:

• Beeldscherm
  • DVI-kabel
• HDMI-kabel
• Audiokabel
• Netsnoer
• Voet
• Documentatie

GEVAAR!

Verstikkingsgevaar!

Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor bestaat gevaar voor verstikking!

Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen.

6. Overzicht van het apparaat

6.1. Voorkant

1) Openen van het menu / keuze bevestigen
2) In het menu: naar beneden navigeren in de basisstand: afhankelijk van de instelling in het menu HOTKEY wordt de betreffende functie uitgevoerd
3) In hat menu: naar boven navigeren in de basisstand: afhankelijk van de instelling in het menu HOTKEY wordt de betreffende functie uitgevoerd
4) E Sluiten van het menu / teruggaan in het menu
5) Beeldscherm inschakelen / in de stand-by modus zetten
6) Aan-/uitlampje geeft de status weer

6.2. Achterkant

7) HDMI-HDMI-aansluiting
8) DVI- DVI-D aansluiting
9) VGA-VGA-aansluiting
10) AUDIO IN– Hoofdtelefoonaansluiting (3,5 mm stereo-klinkstekker)
11) AC IN-Aansluiting voor netadapter

7. In gebruik nemen

7.1. Vóór het aansluiten van het beeldscherm

Het kan voorkomen dat uw oude beeldscherm een fysieke resolutie ondersteunt die het nieuwe beeldscherm niet ondersteunt. In dat geval verschijnt er na het aansluiten van uw nieuwe beeldscherm in eerste instantie geen goed beeld.

Om dit te voorkomen, stelt u vóór het aansluiten van uw nieuwe beeldscherm via het besturingssysteem eventueel een fysieke resolutie in die zowel door het oude als het nieuwe beeldscherm wordt ondersteund.

Een tabel met de resoluties die dit beeldscherm ondersteunt is opgenomen in hoofdstuk "Beeldschermresolutie instellen" op pagina 11.

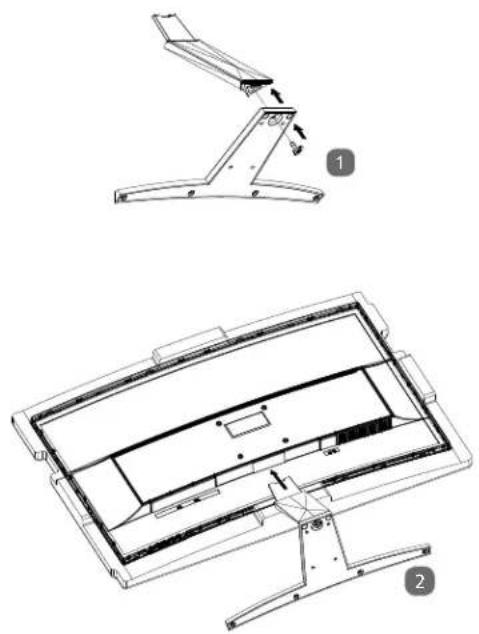

7.2. Bevestiging van de voet

Bevestig de beeldschermvoet zoals op de tekening afgebeeld. Voer deze stap uit voordat u het beeldscherm aansluit.

1) Schroef de voet met de meegeleverde schroef aan de voetsteun vast.

2) Leg de monitor in de verpakking van piepschuim om beschadigingen te voorkomen.

Steek de houder aan de achterkant van het apparaat midden in de opening. De voet klikt vast en hoeft niet verder te worden vastgeschroefd.

Om de voet te demonteren, trekt u deze weer los. Trek indien nodig krachtig aan de voet omdat deze zeer vast in de houder kan zitten.

Het beeldscherm moet zodanig worden opgesteld dat spiegelingen, verblinding en sterke licht/donker contrasten worden vermeden. Raadpleeg de tekening om de locatie voor het beeldscherm te kiezen en een ergonomische zitpositie te waarborgen.

7.4. Beeldscherm aansluiten

7.4.1. Signaalkabel aansluiten

▶ Steek de signaalkabel in de bijbehorende VGA-, HDMI- of DVI-aansluitingen op de computer en het beeldscherm.

LET OP!

Er kan altijd slechts één type aansluiting tegelijk worden gebruikt.

7.4.2. Audiokabel aansluiten

Steek de audiokabel in de bijbehorende audio-aansluitingen op de computer en het beeldscherm. Wanneer u gebruikmaakt van een HDMI-signaalkabel heeft u geen aparte audiokabel nodig.

7.4.3. Voeding aansluiten

Sluit het ene uiteinde van het meegeleverde netsnoer aan op het beeldscherm en vervolgens het andere uiteinde op het stopcontact. Het stopcontact moet zich in de directe omgeving van het beeldscherm bevinden en goed bereikbaar zijn (gebruik dezelfde groep als voor de computer).

7.5. Beeldscherm inschakelen

▶ Schakel uw beeldscherm in met de aan/stand-by schakelaar op de voorkant.

Zet vervolgens uw computer aan.

7.6. Beeldschermresolutie instellen

Het beeldscherm ondersteunt de fysieke resoluties die in de tabel zijn vermeld. De beeldverhouding van het scherm is 16:9. U krijgt een beeld zonder vertekening bij een resolutie van 1920 x 1080 pixels. Dit is een echt (native) 16:9 beeldformaat. Bij alle andere resoluties kunnen vertekeningen in het beeld of zwarte balken aan de beeldrand ontstaan.

Stel de fysieke resolutie op uw computer in volgens de instructies van het besturingssysteem.

Fysieke resolutie (pixels)	Horizontale frequentie (kHz)	Verticale frequentie (Hz)
720 x 400 31,47 70
640 x 480 31,47 60
640 x 480 37,86 72,8
640 x 480 37,5 75
800 x 600 37,87 60
800 x 600 48,07 72
800 x 600 46,87 75
1024 x 768 48,36 60
1024 x 768 56,48 70
1024 x 768 60,02 75
1280 x 1024 63,98 60
1280 x 1024 79,97 75
1440 x 900 55,47 60
1440 x 900 55,94 60
1680 x 1050 64,97 60
1680 x 1050 65,29 60
1920 x 1080 67,5 60

8. Beeldschermmenu

Via het beeldschermmenu kunt u verschillende functies zoals voor het beeld, geluid of de taal instellen.

Druk op de toets Mom het OSD in te schakelen en instellingen te bevestigen.

▶ Met de toetsen/▲iest u de opties uit de menu's.

- Gebruik de toets E om terug te gaan in het OSD of het menu te verlaten.

LET OP!

Het menu wordt automatisch uitgeschakeld wanneer u gedurende de ingestelde tijd geen toets op het beeldscherm indrukt.

8.1. Het OSD-menu

Hieronder worden de belangrijkste functies resp. instelmogelijkheden via het OSD uitgelegd.

PICTURE HELDER	HEID	Voor het aanpassen van de helderheid van het beeld
	CONTRAST	Voor de instelling van het beeldcontrast
	BEELDMODUS STANDARD	TEXT	Beeldinstelling voor een evenwichtige wit-balans.
		MOVIE	Optimaal voor tekstverwerking en -weergave in een kantooromgeving
		GAME	Optimaal voor de weergave van speelfilms en bewegend beeld
	DCR	Hier kunt u het dynamische contrast in - en uitschakelen
BEELD H. POSITIE	(alleen VGA)	Stelt de horizontale en verticale positie van het videobeeld in
	V. POSITIE (alleen VGA)
	KLOK (alleen VGA)	Voor aanpassing van de scherpte bij een signaal dat niet over-eenkomt met de fysieke resolutie van het beeldscherm
	FASE (alleen VGA)	Fijnafstelling ter verbetering van de weergave van het beeld-scherm. Bij onjuiste instelling van de frequentie kunnen vertica-le storingen op het beeldscherm verschijnen (alleen in VGA-modus)
	ASPECT 16:9		Beeldformaat instellen
		4:3
		AUTO
KLEUR TEMP. W	ARM	Voegt rood toe voor een warmer wit
	KOEL	Voegt blauw toe om een koeler wit te genereren
	GEBRUIKER ROOD		Individuele instelling voor rood (R), groen (G) en blauw (B)
		GROEN
		BLAUW
OSD INSTELLEN	TAAL	Biedt de gebruiker de mogelijkheid om te kiezen uit de beschikbare talen
	OSD H. POSITIE	Instelling van de horizontale/verticale OSD-positie
	OSD V. POSITIE
	OSD KLOK	Om de On Screen Display (OSD) na een bepaalde tijd uit te schakelen
	TRANSPARANTIE	Biedt de mogelijkheid om de achtergrond in en uit te schakelen
RESET	AUTO CONFIG.(alleen VGA)	Automatische beeldaanpassing
	AUTO KLEUR(alleen VGA)	Automatische aanpassing van de kleuren
	RESET	Terugzetten van alle instellingen
	AUTOM. AFSLUITEN	Automatische uitschakeling in- of uitschakelen
ANDERE HOTKEY TYP	Kies hier welke functie moet worden uitgevoerd als in de basis-stand op de toets ▼ wordt gedrukt
	MOD+DCR	Beeldmodus / dynamisch contrast
	BRI+CON	Helderheid / contrast
	ASP+MOD	Beeldformaat / beeldmodus
	SOU+VOL	Keuze van de signaalbron / volume
SIGNAAL VGA		Wijzig hier de signaalingang
	DVI
MUTE	Keuzemogelijkheid voor onderdrukking van het geluid aan/uit
VOLUME	Instellen van de geluidsuitvoer van de luidsprekers

9. Hotkeys

De toetsen ▼ en ▲ kunnen worden toegewezen aan bepaalde functies. Hiermee kunt u vanuit de basisstand, ook zonder het menu te openen, snel bepaalde vooraf geselecteerde instellingen uitvoeren. De functies kunt u toewijzen in het menu ANDERE / HOTKEY zoals in bovenstaande tabel beschreven.

Door op de toets ▼ of ▲ te drukken, voert u in de basisstand een van de functies uit. Afhankelijk van de instelling verschijnt een van deze symbolen:

Dynamisch contrast aan/uit

Beeldmodus Standard

Beeldmodus Text

Beeldmodus Video

Beeldmodus Spiel

Deze monitor kan worden omgeschakeld naar verschillende energiezuinige standen die door de computer resp. het besturingssysteem worden ingesteld. Dit voldoet aan de huidige eisen met betrekking tot beperking van het energieverbruik.

Deze monitor ondersteunt de volgende soorten energiezuinige standen:

Status Vermogen (nominale waarde) Kleur van de bedrijfstijd Stand-by (ca.)
AAN	< 45 watt (max.)	Blauw	-
STAND-BY	< 0,5 watt	Blauw (knipperen)	2 seconden
ADV. STAND-BY*	< 0,5 watt	-	5 seconden

* Het apparaat wordt met behulp van de toets ⏻ aan de voorkant in de uitgebreide stand-by modus gezet.

Het beeldscherm blijft, afhankelijk van het besturingssysteem, zolang in de energiezuinige modus totdat u een toets indruk of de muis beweegt. Het beeldscherm heeft voor het omschakelen vanuit stand-by tot aan de bedrijfsmodus ca. 2 seconden nodig.

11. Oplossen van problemen

Wanneer er problemen ontstaan met uw beeldscherm, controleert u eerst of het beeldscherm correct is geïnstalleerd. Wanneer de problemen blijven bestaan, vindt u in dit hoofdstuk informatie over mogelijke oplossingen.

11.1. Geen beeld of storingen in het beeld.

• Het netsnoer moet stevig in de aansluiting zitten en de schakelaar (indien aanwezig) moet ingeschakeld zijn.
• De computer moet ingeschakeld zijn en de verbindingskabels moeten stevig in de aansluitingen zitten.
• De ingestelde waarden van het besturingssysteem moeten geschikt zijn voor het beeldscherm. Om vervorming te voorkomen, kiest u een resolutie met een beeldverhouding van16:9.
• Wanneer de beeldschermbeveiliging is ingeschakeld of de monitor op stand-by staat, drukt u op een willekeurige toets op het toetsenbord of beweegt u de muis.
• Verwijder storende apparatuur (draadloze telefoons, luidsprekerboxen etc.) uit de directe omgeving van het beeldscherm.
• Wanneer er pinnetjes in de VGA-aansluiting zijn verbogen kunt u contact opnemen met de klantenservice.

11.2. Verkeerde weergave; beeld is te donker of te licht

• Controleer de kleurinstellingen via het menu van het beeldscherm of het besturingssysteem van de computer.
• Kies de automatische aanpassing voor de optimale instellingen voor de helderheid en het contrast. Om de optimale instelling te vinden, moet de display een tekstpagina weergeven.
• Wanneer er pinnetjes in de VGA-aansluiting zijn verbogen kunt u contact opnemen met de klantenservice.

12. Reiniging

• Trek vóór het reinigen altijd de stekker en de aansluitkabels uit het stopcontact en de aansluitingen.
• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
• Reinig het beeldscherm met een zachte, pluisvrije doek.
• Zorg dat er geen waterdruppels op het beeldscherm achterblijven. Water kan blijvende verkleuringen veroorzaken.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het beeldscherm te vervoeren.

LET OP!

De behuizing van het beeldscherm bevat geen onderdelen die moeten worden gereinigd of onderhouden.

13. Recycling en afvoer

Wanneer u vragen heeft over de juiste afvoer, kunt u contact opnemen met de verkoper of onze klantenservice.

Verpakking

Het apparaat is verpakt ter bescherming tegen transportschade. Verpakkingen zijn grondstoffen en kunnen worden hergebruikt of terug worden gebracht in de grondstoffenkringloop.

Apparaat

Afgedankte apparatuur mag niet met huishoudelijk afval worden afgevoerd. Volgens richtlijn 2012/19/EU moet oude apparatuur aan het einde van de levensduur volgens voorschrift worden afgevoerd. Hierbij worden de bruikbare grondstoffen in het apparaat voor recycling gescheiden waarmee de belasting van het milieu wordt beperkt. Lever het afgedankte apparaat voor recycling in bij een inzamelpunt voor elektrisch afval of een algemeen inzamelpunt voor recycling. Neem voor verdere informatie contact op met uw plaatselijke reinigingsdienst of met uw gemeente.

14. Pixelfouten bij beeldschermen

Bij TFT's met actieve matrix en een resolutie van 1920 x 1080 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden voor de aansturing in totaal ca. 6,2 miljoen transistoren gebruikt. Door dit zeer hoge aantal transistoren en het daarmee verbonden uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels resp. afzonderlijke subpixels.

De norm EN 9241-307 definieert onder andere een algemeen geldende norm met betrekking tot het aantal pixelfouten. Pixelfouten worden onderverdeeld in vier klassen en drie soorten. Elke pixel is samengesteld uit drie subpixels met elk een primaire kleur (rood, groen, blauw)

Pixelfoutklasse	Storing type 1 permanent brandende pixel	Storing type 2 permanent zwarte pixel	Fouttype 3 defecte subpixelverlicht zwart
0	0		0
I	1	1	2	1
			1	3
			0	5
II 2 2			5	0
			5-n*	2xn*
			0	10
III 5 15			50	0
			50-n*	2xn*
			0	100
IV 50 150			500	0
			500-n*	2xn*
			0	1000

n^*=1,5
In de tabel wordt het maximaal toegestane aantal pixelfouten op het beeldscherm vermeld zonder dat sprake is van een garantiegeval. Van een garantiegeval kan sprake zijn als het hierboven aangegeven aantal fouten in een categorie wordt overschreden.

15. Technische specifi caties

Beeldscherm

Model X58322 (MD 22321)

Nominale spanning 100-240 V\~ 50/60 Hz 1,1 A

Opgenomen vermogen (stand-by) < 0,5 watt

Opgenomen vermogen (tijdens gebruik) < 45 watt (max.)

Afbeelding

Beeldschermafmetingen 80,1 cm (31,55"), TFT met led-backlighttechnologie

Beeldverhouding 16:9

Resolutie 1920 x 1080 pixels

Helderheid 280 cd/m² (nom.)

Contrast 4.000:1 (nom.)

Dynamisch contrast 5.000.000 : 1

Reactietijd 8 ms (grey to grey, nom.)

Aansluitingen

RGB-ingang, analoog VGA 15-Pin D-SUB

RGB-ingang, digitaal DVI-D met HDCP decryptie

HDMI-ingang met HDCP-decodering

Audio-ingang 3,5 mm stereo-ingang

Audio-uitgang 2x 2 W max. via luidsprekers

Omgevingsomstandigheden

Temperaturen tijdens bedrijf: 0°C \~ +35°C

Niet in bedrijf: -20°C tot 40°C

Vochtigheid tijdens bedrijf: < 80 %

(niet condenserend) niet in bedrijf: < 90 %

Afmetingen / Gewichten

Gewicht (met voet): ca. 7,84 kg

Gewicht (zonder voet): ca. 6,98 kg

Afmetingen met voet (B x H x D) ca. 729 x 516 x 199 mm

Afmetingen zonder voet (B x H x D) ca. 729 x 436 x 70 mm

Wandmontage: Vesa-norm, gatafstand 100 x 100 mm ¹

15.1. Productgegevensblad

Conform verordening 1062/2010

Opgenomen vermogen bij stand-by: 0,44 watt

Opgenomen vermogen bij uitgeschakeld apparaat: 0,42 watt

Fysieke resolutie:

1.920

x

1.080

pixels

16. Colofon

Copyright © 2016

Alle rechten voorbehouden.

Deze handleiding is auteursrechtelijk beschermd.

Vermenigvuldiging in mechanische, elektronische of enige andere vorm zonder schriftelijke toestemming van de fabrikant is verboden.

Het copyright berust bij de firma:

Medion AG

Am Zehnthof 77

45307 Essen

Duitsland

De handleiding is via de Service Hotline te bestellen en is via het serviceportal www.medion.com/nl/service/start/ beschikbaar voor download.

U kunt ook de bovenstaande QR-code scannen en de handleiding via het serviceportal naar uw mobiele toestel downloaden.
