Type product	TFT-monitor met LED-backlight
Schermdiagonaal	68,6 cm (27 inch)
Beeldverhouding	16:9
Native resolutie	1920 x 1080 pixels (Full HD)
Helderheid	300 cd/m² (nominaal)
Contrastverhouding	3000:1 (nominaal), dynamisch 30.000.000:1
Reactietijd	21 ms (grijs-grijs), 10 ms (overdrive)
Aansluitingen (video)	VGA (D-Sub), DVI-D (HDCP), HDMI (HDCP)
Aansluitingen (audio)	3,5 mm stereo-ingang, hoofdtelefoonuitgang
Ingebouwde luidsprekers	2 x 2 W max.
Stroomvoorziening	Netadapter 100-240 V ~ 50/60 Hz, uitgang 12 V / 5 A
Energieverbruik (actief)	< 39 W (max.), gemiddeld 25 W
Energieverbruik (stand-by)	< 0,5 W
Energie-efficiëntieklasse	A
Afmetingen met voet (B x H x D)	ca. 61,2 x 45,7 x 15,8 cm
Afmetingen zonder voet (B x H x D)	ca. 61,2 x 36,2 x 7,7 cm
Gewicht met voet	ca. 4,6 kg
Gewicht zonder voet	ca. 3,8 kg
VESA-montage	100 x 100 mm
Kensington-slot	Ja
OSD-menu	Ja, bediening via multifunctionele knop
Bijzondere functies	ECO-modus, automatische uitschakeling (HDMI), DCR, Overdrive
Omgevingstemperatuur (bedrijf)	0 °C tot +35 °C
Luchtvochtigheid (bedrijf)	35% tot 80% (niet-condenserend)
Garantie pixelfouten	Volgens ISO 9241-307, klasse II

Veelgestelde vragen - AKOYA P57850 MEDION

Hoe sluit ik de Medion AKOYA P57850 monitor aan op mijn computer?

Sluit de signaalkabel (VGA, DVI of HDMI) aan op de monitor en de computer. Gebruik voor audio een aparte 3,5 mm kabel of HDMI (audio meegeleverd). Sluit de netadapter aan op DC IN en een stopcontact. Zet de monitor aan met de multifunctionele knop.

Wat is de native resolutie van de monitor?

De native resolutie is 1920 x 1080 pixels met een beeldverhouding van 16:9. Stel deze resolutie in voor een optimaal beeld zonder vertekening.

Hoe stel ik het beeldschermmenu (OSD) in?

Beweeg de multifunctionele knop naar rechts om het OSD te activeren. Gebruik omhoog/omlaag om opties te selecteren en bevestig met rechts. Met de knop naar links (AUTO) past u het beeld automatisch aan in VGA-modus.

Wat moet ik doen als er geen beeld is?

Controleer of het netsnoer en de signaalkabels goed zijn aangesloten. Zet de computer aan. Druk op een toets of beweeg de muis om de monitor uit stand-by te halen. Verwijder storende apparaten in de buurt.

Heeft de monitor ingebouwde luidsprekers?

Ja, de monitor heeft twee ingebouwde luidsprekers van 2 W elk. U kunt het volume instellen via het OSD-menu of de computer.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel met een gatpatroon van 100 x 100 mm. Gebruik een geschikte wandsteun (niet meegeleverd).

Hoe schakel ik de energiebesparingsfuncties in?

Ga naar het OSD-menu en schakel ECO in. De monitor ondersteunt stand-by (< 0,5 W) en automatische uitschakeling na 4 uur inactiviteit (alleen HDMI).

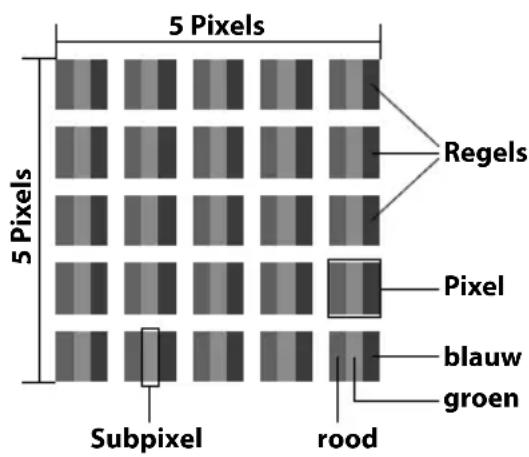

Wat is het toegestane pixelfouten?

Volgens ISO 9241-307 klasse II zijn maximaal 2 foutieve subpixels van type 1 (permanent brandend), 2 van type 2 (permanent zwart) en 5 van type 3 (defect) toegestaan.

Hoe reinig ik de monitor?

Trek de stekker uit het stopcontact. Gebruik een zachte, pluisvrije doek. Gebruik geen oplosmiddelen of water. Vermijd druppels op het scherm.

Wat moet ik doen bij een defect of beschadiging?

Neem contact op met de klantenservice van Medion. Reparaties mogen alleen door gekwalificeerd personeel worden uitgevoerd. Open de behuizing niet zelf.

GEBRUIKSAANWIJZING AKOYA P57850 MEDION

1. Betreffende deze handleiding .... 4

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -symbolen....4

2. Gebruik voor het beoogde doel 5

3. Conformiteitsinformatie

4. Veiligheidsinstructies

4.1. Veiligheid 7
4.2. Plaats van opstelling 8
4.3. Reparatie 9
4.4. Omgevingstemperatuur 9
4.5. Voeding....10

5. Inhoud verpakking

6. Overzicht van het apparaat 12

6.1. Voorkant....12
6.2. Achterkant....13

7. In gebruik nemen 14

7.1. Vóór het aansluiten van het beeldscherm 14
7.2. Monteren....14
7.3. Beeldscherm opstellen 1
7.4. Beeldscherm aansluiten 1
7.5. Beeldscherm inschakelen / standby ....17
7.6. Beeldschermresolutie instellen ....1

10. Oplossen van problemen 21

10.1. Geen beeld of storingen in het beeld....21
10.2. Verkeerde weergave; beeld is te donker of te licht ....22

11. Reiniging 22

12. Pixelfouten bij beeldschermen 23

13. Energy Star 24

14. Recycling en afvoer 24

15. Technische specificaties.... 25

15.1. Productgegevensblad....26

16. Colofon 27

1. Betreff ende deze handleiding

Lees deze handleiding nauwkeurig door en neem alle aanwijzingen in acht. Hiermee garandeert u een betrouwbare werking en een lange levensduur van uw apparaat. Houd deze handleiding steeds binnen handbereik bij uw apparaat. Bewaar de bedieningshandleiding goed, zodat u deze bij de verkoop van het apparaat kunt doorgeven aan de nieuwe eigenaar.

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -symbolen

	GEVAAR!Waarschuwing voor acuut levensgevaar!
	WAARSCHUWING!Waarschuwing voor mogelijk levensgevaar en/of ernstig onomkeerbaar letsel!
	OPMERKING!Verdere informatie over het gebruik van het apparaat!
	WAARSCHUWING!Waarschuwing voor het risico op elektrische schokken!
	WAARSCHUWING!Waarschuwing voor risico's door hoog geluidsvolume!
•	Opsommingsteken/informatie over gebeurtenissen die zich tijdens de bediening kunnen voordoen
► Advies over uit te voeren handelingen
	Verklaring van conformiteit (zie het hoofdstuk „Conformiteitsinformatie“): Producten die met dit symbool zijn gemarkeerd voldoen aan de eisen zoals vastgelegd in de EG-richtlijnen.

2. Gebruik voor het beoogde doel

Deze TFT-monitor dient uitsluitend voor de weergave van audio-en videosignalen van externe apparatuur zoals computers waar-van de aansluitingen en schermresoluties overeenkomen met de hier vermelde technische gegevens van de TFT-monitor. Het apparaat is niet bedoeld voor enig ander gebruik.

- Het apparaat is alleen bedoeld voor particulier gebruik en is niet geschikt voor industrieel/commercieel gebruik.

Houd er rekening mee dat de garantie bij een ander dan het be- doelde gebruik komt te vervallen:

- Wijzig niets aan uw apparaat zonder onze toestemming en gebruik geen randapparatuur die niet door ons is toegestaan of geleverd.

- Gebruik uitsluitend door ons geleverde of toegestane reserveonderdelen en accessoires.

- Houd u aan alle informatie in deze bedieningshandleiding en in het bijzonder aan de veiligheidsinstructies. Elk ander gebruik van het apparaat geldt als afwijkend gebruik en kan tot letsel of schade leiden.

- Gebruik dit apparaat niet in omgevingen waar gevaar voor explosie bestaat. Hieronder wordt bv. verstaan: tankinstalla-ties, brandstofopslag of omgevingen waarin oplosmiddelen worden verwerkt. Dit apparaat mag ook niet worden gebruikt in omgevingen waar de lucht belast is met fijne deeltjes (bv. meel- of houtstof).

- Gebruik het apparaat niet in de open lucht.

- Stel het apparaat niet bloot aan extreme omstandigheden. Vermijd het volgende:

– hoge luchtvochtigheid of vocht
– extreem hoge of lage temperaturen
- direct zonlicht
- open vuur

3. Conformiteitsinformatie

Hiermee verklaart Medion AG dat dit apparaat voldoet aan de basiseisen en andere relevante voorschriften:

• EMV-richtlijn 2014/30/EU
• Laagspanningsrichtlijn 2014/35/EU
• Ecodesign-richtlijn 2009/125/EG

Dit apparaat is echter niet uitgerust met een volledige functie voor het minimaliseren van het verbruik volgens de Ecodesign-richtlijn. Deze functie wordt gewoonlijk bij deze productcategorie gedefinieerd resp. vooraf ingesteld door het aangesloten eindapparaat (personal computer).

• RoHS-richtlijn 2011/65/EU.

4. Veiligheidsinstructies

4.1. Veiligheid

• Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met onvoldoende ervaring en kennis, mits deze personen onder toezicht staan of worden geïinstrueerd in het gebruik van het apparaat zodat zij de daarmee samenhangende gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

GEVAAR!

Verstikkingsgevaar!

Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor bestaat gevaar voor verstikking!

Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen.

GEVAAR!

Gevaar voor letsel!

Bij overmatige druk op het beeldscherm bestaat er kans op breuk!

• Trek beschermende handschoenen aan, pak de ge-barsten delen in en stuur deze voor vakkundige af-voer naar uw Service Center.
  ▶ Was vervolgens uw handen met zeep, omdat er mogelijk chemicaliën vrijkomen.

- Raak het scherm niet aan met uw vingers of met scherpe voorwerpen om beschadigingen te voorkomen.

4.2. Plaats van opstelling

• Houd uw beeldscherm en alle aangesloten apparatuur uit de buurt van vocht en voorkom stof, hitte, direct zonlicht en open vuur (zoals kaarsen). Als deze instructies niet in acht worden genomen, kan dit leiden tot storingen of tot beschadiging van het apparaat.
• Gebruik het apparaat niet in de buitenlucht. Het kan door invloeden van buitenaf, zoals regen, sneeuw etc. beschadigd raken.
• Stel het apparaat niet bloot aan druppels en spatwater en zet geen met vloeistof gevulde voorwerpen (bv. vazen) op of naast het apparaat. De combinatie van vloeistof en elektrici- teit kan gevaarlijk zijn.
• De sleuven en openingen in de behuizing dienen voor de ventilatie. Dek deze openingen niet af (oververhitting, brandgevaar)!
• Leg de kabels zo neer dat niemand erop kan trappen of er-over kan struikelen.
• Zorg voor voldoende vrije ruimte in de wandkast. Houd voor voldoende ventilatie rondom het apparaat een minimale afstand aan van 10 cm.
• Plaats en gebruik alle onderdelen op een stabiele, vlakke en trillingvrije ondergrond zodat het apparaat niet kan vallen.
• Voorkom verblinding, spiegelingen en te grote licht/donker contrasten om uw ogen te sparen en een aangename ergonomie op de werkplek te waarborgen.
• Neem tijdens het werken aan een beeldscherm regelmatig een pauze om spanningen en vermoeidheid te voorkomen.
• Dit toestel is niet geschikt als monitor in een kantooromgeving.

4.3. Reparatie

- Neem contact op met de klantenservice, indien:

– het netsnoer geschroeid of beschadigd is,
– vloeistof in het apparaat is binnengedrongen,
- het beeldscherm niet naar behoren functioneert,
- het beeldscherm is gevallen of de behuizing is beschadigd.

• Laat de reparatie van uw beeldscherm uitsluitend over aan gekwalificeerd personeel.
• Indien een reparatie is vereist, neemt u uitsluitend contact op met onze geautoriseerde servicepartner.

4.4. Omgevingstemperatuur

• Het beeldscherm kan worden gebruikt bij een omgevingstemperatuur van 0°C tot +35°C en een relatieve luchtvochtigheid van 35% tot 80% (niet-condenserend).
• Uitgeschakeld kan het beeldscherm worden opgeslagen bij een temperatuur van -20°C tot +60°C.

GEVAAR!

Gevaar voor elektrische schok!

Bij grote schommelingen in temperatuur of luchtvochtigheid kan het door condensatie tot vochtvorming in de netadapter komen waardoor kortsluiting kan ont-staan.

Wacht nadat u het beeldscherm heeft vervoerd met de ingebruikname tot het zich aan de omgevings-temperatuur heeft aangepast.

4.5. Voeding

GEVAAR!

Gevaar voor elektrische schok!

Ook bij een uitgeschakeld apparaat staan onderdelen van het apparaat onder spanning.

▶ Onderbreek de stroomvoorziening van uw pc of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te halen.

• Sluit het beeldscherm alleen aan op een goed bereikbaar stopcontact met 100-240 V \~ 50/60 Hz.
• Onderbreek de stroomvoorziening van uw beeldscherm door de stekker van het netsnoer uit het stopcontact te halen.

GEVAAR!

Gevaar voor elektrische schok!

Binnenin het beeldscherm bevinden zich stroomvoerende onderdelen. Bij kortsluiting bestaat gevaar voor een elektrische schok of brand.

▶ De behuizing van het beeldscherm mag nooit worden geopend en er mogen geen voorwerpen door de openingen in de behuizing worden gestoken!

- Plaats geen voorwerpen op de kabels omdat deze daardoor beschadigd kunnen raken.

- Houd een afstand van minimaal één meter tussen het apparaat en hoogfrequente en magnetische storingsbronnen (televisietoestellen, luidsprekerboxen, mobiele telefoons etc.) aan om storingen in de werking en gegevensverlies te voorkomen.

5. Inhoud verpakking

Controleer de inhoud van de verpakking op volledigheid en stel ons binnen 14 dagen na aanschaf op de hoogte van eventueel ontbrekende onderdelen. Het door u gekochte pakket moet het volgende bevatten:

• Beeldscherm
• HDMI-kabel
• Netadapter
• Netsnoer
• Voet
• Documentatie

GEVAAR!

Verstikkingsgevaar!

Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor bestaat gevaar voor verstikking!

Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen.

6. Overzicht van het apparaat

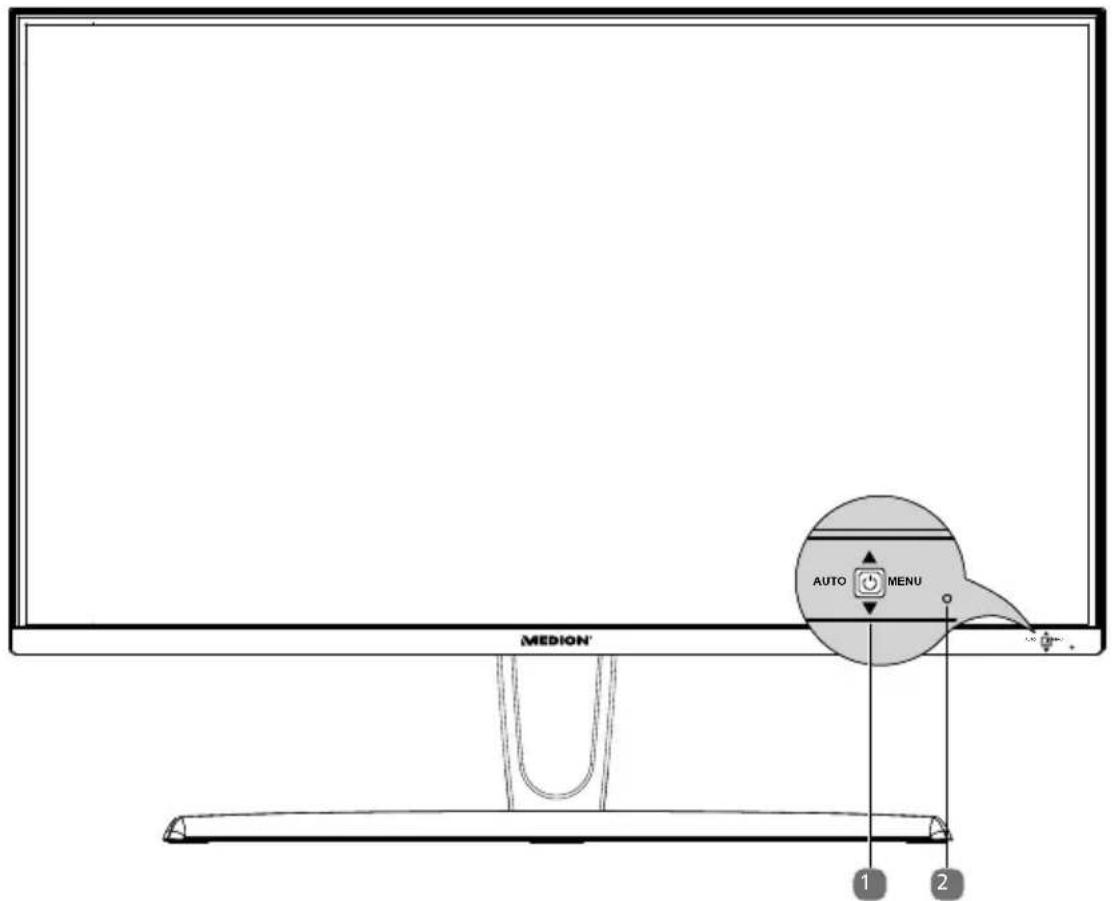

6.1. Voorkant

1) Multifunctionele knop over de bediening van het apparaat op de achterkant; Bedieningsinformatie aan de voorkant
2) Bedrijfs-led geeft de bedrijfsmodus aan

6.2. Achterkant

3) Luidspreker
4) Opening voor Kensington®-slot
5) Vergrendelknop voor voet montage
6) DC IN – Netaansluiting
7) HDMI - HDMI-aansluiting
8) DVI - DVI-D aansluiting
9) VGA - VGA-aansluiting
10) - Audio-aansluiting (3,5 mm stereo-klinkstekker)
11) Hopfdtelefoonaansluiting

7. In gebruik nemen

7.1. Vóór het aansluiten van het beeldscherm

Het kan voorkomen dat uw oude beeldscherm een fysieke resolutie ondersteunt die het nieuwe beeldscherm niet ondersteunt. In dat geval verschijnt er na het aansluiten van uw nieuwe beeldscherm in eerste instantie geen goed beeld.

Om dit te voorkomen, stelt u vóór het aansluiten van uw nieuwe beeldscherm via het besturingssysteem eventueel een fysieke resolutie in die zowel door het oude als het nieuwe beeldscherm wordt ondersteunt.

Een tabel met de resoluties die dit beeldscherm ondersteunt is opgenomen in hoofdstuk „7.6. Beeldschermresolutie instellen“ op pagina 18.

7.2. Monteren

Bevestig de beeldschermvoet zoals op de tekening afgebeeld. Voer deze stappen uit voordat u het beeldscherm aansluit.

▶ Bevestig de voet met de meegeleverde schroef aan de arm.

Steek de houderplaat met de bovenkant eerst in de uitsparing van het apparaat. Let erop dat het verbindingsstuk in de uitsparing valt en de arm vastklikt.
Als u de voet later wilt verwijderen, drukt u de vergrendelingsknop omhoog en tilt u de voet van het apparaat.

7.3. Beeldscherm opstellen

LET OP!

Vermijd verblinding, reflecties en te sterke licht/donker contrasten om uw ogen niet te veel te belasten

Het beeldscherm mag nooit dicht in de buurt van een venster staan,

omdat de werkruimte op die plek het meest wordt verlicht door daglicht. Deze helderheid maakt het moeilijker voor de ogen om zich aan te passen aan het donkerder beeldscherm.

Stel het beeldscherm altijd zodanig op dat de kijkrichting parallel aan de vensterbank loopt.

Deze parallelle kijkrichting moet ook worden aangehouden bij gebruik van kunstlichtinstallaties. Dat betekent dat bij de verlichting van de werkruimte met kunstlicht in principe dezelfde criteria en redenen gelden.

Als het niet mogelijk is het beeldscherm op de beschreven manier op te stellen, kunnen de volgende maatregelen helpen:

• het beeldscherm draaien of laten zakken, of de zichthoek wijzigen;
• horizontale of verticale lamellen of jaloezieën voor de ramen;
• tussenwandjes of aanpassingen van de verlichtingsinstallatie.

LET OP!

Neem tijdens het werken aan een beeldscherm regelmatig een pauze om spanningen en vermoeidheid te voorkomen.

Lang zitten zonder van houding te veranderen kan oncomfortabel zijn. Om het risico op fysieke klachten of letsel tot een minimum te beperken, is een juiste houding zeer belangrijk.

• Algemeen – Verander regelmatig (ca. elke 20-30 minuten) van houding en neem regelmatig een pauze om vermoeidheid te vermijden.
• Rug – Bij het zitten op de werkplek moet de rug door de rechte of licht achterover gebogen rugleuning van de werkstoel worden ondersteund.
• Armen – De armen en ellebogen moeten ontspannen en losjes zijn. De ellebogen moeten dicht tegen het lichaam aan liggen. Houd de onderarmen en handen ongeveer parallel aan de vloer.
• Polsen – De polsen moet bij het werken met het toetsenbord, de muis of de trackball bij voorkeur gestrekt zijn onder een hoek van niet meer dan 10°. Let erop dat de polsen niet op het tafelblad rusten.
• Benen – De bovenbenen moeten horizontaal of licht naar beneden gebogen zijn. De onderbenen moeten een hoek van ongeveer 90° met de bovenbenen maken. De voeten moeten plat op de vloer rusten. Gebruik eventueel een voetsteun, maar controleer eerst of de zithooqte correct is ingesteld.
• Hoofd – Het hoofd moet recht worden gehouden of iets naar voren zijn gebo-gen. Werk niet met verdraaid hoofd of bovenlichaam.

De bovenkant van het beeldscherm moet zich bij het werken ongeveer op oog-hooqte of net daaronder bevinden.

Hoe groot de afstand tussen beeldscherm en gebruiken moet zijn, is afhankelijk van de betreffende eisen. Vaak wordt gebruikgemaakt van een afstand van 50 tot 70 cm.

7.4. Beeldscherm aansluiten

OPMERKING!

Sluit de verbindingskabel uitsluitend aan als het beeldscherm en de computer uit staan om beschadigingen en storingen in de werking te voorkomen.

7.4.1. Signaalkabel aansluiten

▶ Steek de signaalkabel in een van de aansluitingen VGA, HDMI of DVI op het beeldscherm en in de bijbehorende aansluiting op de computer.
Er kan altijd slechts één type aansluiting tegelijk worden gebruikt.

7.4.2. Audiokabel aansluiten

▶ Steek de audiokabel in de(↔)-aansluiting op het beeldscherm en op een bijbehorende aansluiting op de computer. Als u het HDMI-signaalkabel gebruikt, heeft u geen aparte audiokabel nodig.

7.4.3. Hoofdtelefoon ansluiten

▶ Steek de kabel met de 3,5 mm stereo-klinkstekker in de ansluiting 📄.

WAARSCHUWING!

Gevaar voor gehoorschade!

Wanneer het apparaat langere tijd op een hoog ge- luidsvolume via een hoofdtelefoon wordt gebruikt, kan dit gehoorschade bij de luisteraar veroorzaken.

▶ Stel het geluidsvolume vóór de weergave in op de laagste stand.
▶ Start de weergave en verhoog het volume tot het niveau dat u aangenaam vindt.

7.4.4. Voeding aansluiten

▶ Sluit de meegeleverde netadapter aan op de aansluiting DC IN van het apparaat aan.
Sluit het andere uiteinde op een geschikt stopcontact. Het stopcontact moet zich in de buurt van het beeldscherm bevinden en moet gemakkelijk bereikbaar zijn (dezelfde groep als voor de computer gebruiken).

7.5. Beeldscherm inschakelen / standby

Druk op de multifunctionele knop om het apparaat in te schakelen.

Druk opnieuw op de toets om het apparaat in stand-by te zetten.

7.6. Beeldschermresolutie instellen

Het beeldscherm ondersteunt de fysieke resoluties die in de tabel zijn vermeld. De beeldverhouding van het scherm is 16:9. U krijgt een beeld zonder vertekening bij een resolutie van 1 920 x 1 080 pixels. Dit is een echt (native) 16:9 beeldformaat. Bij alle andere resoluties kunnen vertekeningen in het beeld of zwarte balken aan de beeldrand ontstaan.

Stel de fysieke resolutie op uw computer in volgens de instructies van het besturingssysteem.

Fysieke resolutie (pixels)	Verticale fre-quentie (Hz)	Fysieke resolutie (pixels)	Verticale fre-quentie (Hz)
720 x 400 70 1	152 x 864 75
640 x 480 60 1	152 x 870 75
640 x 480 60 1	280 x 768 60
640 x 480 72 1	280 x 960 60
640 x 480 75 1	280 x 1 024 60
800 x 600 56 1	280 x 1 024 75
800 x 600 60 1	440 x 900 60
800 x 600 72 1	440 x 900 75
800 x 600 75 1	400 x 1 050 60
832 x 624 75 1	600x 1 200 60
1 024 x 768 60 1	680 x 1 050 60
1 024 x 768 70 1	920 x 1 080 60
1 024 x 768 75

8. Beeldschermmenu

Via het schermmenu kunt u verschillende instellingen uitvoeren. De bediening vindt plaats via de multifunctionele toets aan de achterkant van het apparaat.

▶ Beweeg de multifunctionele toets naar rechts (MENU) om het schermmenu (OSD) te activeren.
▶ Beweeg de toets omhoog/omlaag (▲ / ▼) om opties in het menu te selecteren.
▶ Bevestig de keuze door de toets naar rechts (MENU) te bewegen.
Wanneer u de multifunctionele toets naar links (AUTO) beweegt terwijl het menu niet wordt weergegeven, wordt het beeld in de VGA-modus automatisch aangepast.

LET OP!

Het menu wordt automatisch uitgeschakeld wanneer u gedurende de ingestelde tijd geen toets op het beeld-scherm indrukt.

Hieronder worden de belangrijkste functies resp. instelmogelijkheden uitgelegd.

	CONTRAST	Instelling van het beeldcontrast
	HELDERHEID	Aanpassing van de helderheid van het beeld
	KLEURTEMPE-RATUUR	Voor het kiezen van de optimale kleur-temperatuur
	AUTOM.AANPASSING(alleen VGA)	Automatische afstelling en kalibratie van het beeld
	COLOR ADJUST(alleen VGA)	Voert een automatische kleuraanpas-sing uit
(alleen VGA)	POSITION HOR.	Afstelling van de positie van het beeld
	POSITION VER.
	KLOK	Stel de klok van het beeld
	FASE	Fijnafstelling ter verbetering van de weergave van het beeld. Bij een on-juiste fase-instelling kunnen horizontale storingen op het beeldscherm worden weergegeven.
	TAAL	Selectie van de menutaal
	OSD-POSITIE H	Positie van het menu in beeld
	OSD-POSITIE V
	OSD WEER-GAVETIJD	Hiermee wordt het menu na het verstrijken van een vooraf ingestelde tijd uitgeschakeld.
	TRANSPARANTIE	Achtergrond van menu weergeven of verbergen
	MODUS	Selectie van een vooraf ingesteld kleur-profiel
	VOLUME	Volume van de ingebouwde luidsprekers instellen
	SIGNAALBRON	Selectie van ingangsbron
	BEELDVER-HOULDING	Selectie van het beeldformaat
	DCR	Dynamisch contrast in- of uitschakelen
	OD	Overdrive in- of uitschakelen. Wanneer deze functie is ingeschakeld wordt de reactietijd verkort.
	HERSTELLEN	Het apparaat terugzetten op de fabriek-sinstellingen
	ECO	ECO in- of uitschakelen
	AUTOM.UITSCHAKELING(alleen HDMI)	Wanneer deze functie is ingeschakeld, wordt het apparaat na 4 uur van inactiv-iteit (geen bediening van het apparaat) automatisch op stand-by gezet.

9. Energiebesparing

Deze monitor kan worden omgeschakeld naar verschillende energiezuinige standen die door de computer resp. het besturingssysteem worden ingesteld. Dit voldoet aan de huidige eisen met betrekking tot beperking van het energieverbruik. Deze monitor ondersteunt de volgende soorten energiezuinige standen:

Status	Vermogen (nominale waarde)	Kleur van de bedrijfstijd	Stand-by (ca.)
AAN < 39 watt (max.) wit -
STAND-BY < 0,5 watt wit 2 seconden
ERW. STANDBY1	< 0,5 watt - 5 seconden

Het beeldscherm blijft, afhankelijk van het besturingssysteem, zolang in de energiezuinige modus totdat u een toets indruk of de muis beweegt. Het beeldscherm heeft voor het omschakelen vanuit stand-by tot aan de bedrijfsmodus ca. 2 seconden nodig.

10. Oplossen van problemen

Wanneer er problemen ontstaan met uw beeldscherm, controleert u eerst of het beeldscherm correct is geïnstalleerd. Wanneer de problemen blijven bestaan, vindt u in dit hoofdstuk informatie over mogelijke oplossingen.

10.1. Geen beeld of storingen in het beeld

• Het netsnoer moet stevig in de aansluiting zitten en de schakelaar (indien aanwezig) moet ingeschakeld zijn.
• De computer moet ingeschakeld zijn en de verbindingskabels moeten stevig in de aansluitingen zitten.
• De ingestelde waarden van het besturingssysteem moeten geschikt zijn voor het beeldscherm. Om vervorming te voorkomen, kiest u een resolutie met een beeldverhouding van 16:9.
• Wanneer de beeldschermbeveiliging is ingeschakeld of de monitor op stand-by staat, drukt u op een willekeurige toets op het toetsenbord of beweegt u de muis.
• Verwijder storende apparatuur (draadloze telefoons, luidsprekerboxen etc.) uit de directe omgeving van het beeldscherm.

10.2. Verkeerde weergave; beeld is te donker of te licht

• Controleer de kleurinstellingen via het menu van het beeldscherm of het besturingssysteem van de computer.
• Kies de AUTOM. AANPASSING voor de optimale instellingen voor de helderheid en het contrast. Om de optimale instelling te vinden, moet de display een tekstpagina weergeven.

11. Reiniging

• Trek vóór het reinigen altijd de stekker en de aansluitkabels uit het stopcontact en de aansluitingen.
• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
• Reinig het beeldscherm met een zachte, pluisvrije doek.
• Zorg dat er geen waterdruppels op het beeldscherm achterblijven. Water kan blijvende verkleuringen veroorzaken.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het beeldscherm te vervoeren.

LET OP!

De behuizing van het beeldscherm bevat geen onderdelen die moeten worden gereinigd of onderhouden.

12. Pixelfouten bij beeldschermen

Bij TFT's met actieve matrix en een resolutie van 1 920 x 1 080 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden voor de aansturing in totaal ca. 6,2 miljoen transistoren gebruikt. Door dit zeer hoge aantal transistoren en het daarmee verbonden uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels resp. afzonderlijke subpixels. De norm EN 9241-307 definieert onder andere een algemeen geldende norm met betrek-

king tot het aantal pixelfouten. Pixelfouten worden onderverdeeld in vier klassen en drie soorten. Elke pixel is samengesteld uit drie subpixels met elk een primaire kleur (rood, groen, blauw)

Pixelfoutklasse	Storing type 1 permanent brandende pixel	Storing type 2 permanent zwarte pixel	Fouttype 3 defecte subpixel verlicht zwart
0	0		0
I	1	1	2	1
			1	3
			0	5
II 2 2			5	0
			5-n*	2xn*
			0	10
III 5 15			50	0
			50-n*	2xn*
			0	100
IV 50 150			500	0
			500-n*	2xn*
			0	1000

$$ n ^ {*} = 1, 5 $$

In de tabel wordt het maximaal toegestane aantal pixelfouten op het beeldscherm vermeld zonder dat sprake is van een garantiegeval. Van een garantiegeval kan sprake zijn als het hierboven aangegeven aantal fouten in een categorie wordt overschreden.

13. Energy Star

Deze monitor voldoet aan de eisen van het ENERGY STAR® programma. Als ENERGY STAR® partner verzekert Medion dat dit toestel aan de ENERGY STAR® richtlijnen voor de optimalisatie van het energieverbruik voldoet.

14. Recycling en afvoer

Wanneer u vragen heeft over de juiste afvoer, kunt u contact opnemen met de verkoper of onze klantenservice.

Verpakking

Het apparaat is verpakt ter bescherming tegen transportschade. Verpakkingen zijn grondstoffen en kunnen worden hergebruikt of terug worden gebracht in de grondstoffenkringloop.

Afgedankte apparatuur mag niet met huishoudelijk afval worden afgevoerd. Volgens richtlijn 2012/19/EU moet oude apparatuur aan het einde van de levensduur volgens voorschrift worden afgevoerd. Hierbij worden de bruikbare grondstoffen in het apparaat voor recycling gescheiden waarmee de belasting van het milieu wordt beperkt. Lever het afgedankte apparaat voor recycling in bij een inzamelpunt voor elektrisch afval of een algemeen inzamelpunt voor recycling. Neem voor verdere informatie contact op met uw plaatselijke reinigingsdienst of met uw gemeente.

15. Technische specifi caties

Beeldscherm
Model P57850 (MD 21850)
Nominale spanning 12 V	3,33 A
Opgenomen vermogen	stand-by: < 0,5 Wtijdens gebruik: < 39 W (max.)
Audio-uitgang 2x 2 W max. via luidsprekers

Netadapter
Fabrikant FSP Group Inc.
Model FSP060-DIBAN2
Ingangsspanning 100-240 V ~ 50/60 Hz 1,5 A (max.)
Uitgangsspanning 12 V	--- 5 A

Afbeelding
Beeldschermafmetingen	68,6 cm (27"), TFT met led-backlighttechnologie
Beeldverhouding 16:9
Resolutie 1 920 x 1 080 pixels
Helderheid 300 cd/m2 (nom.)
Contrast 3 000:1 (nom.)
Dynamisch contrast 30 000 000:1
Reactietijd	21 ms (grey to grey, nom.)10 ms (overdrive, grey to grey, nom.)

Aansluitingen
Afbeelding	VGA 15-Pin D-SUB
	DVI-D met HDCP-decryptie
	HDMI-ingang met HDCP-decryptie
Audio	3,5 mm stereo-ingang
	hoofdtelefoonuitgang (3,5 mm aansluiting)
Omgevingsomstandigheden
Temperaturen	tijdens bedrijf: 0°C ~ +35°Cniet in bedrijf: -20°C tot 40°C
Vochtigheid (niet condense-rend)	tijdens bedrijf: < 80%niet in bedrijf: < 90 %

Afmetingen / Gewichten
Gewicht	met voet: ca. 4,6 kgzonder voet: ca. 3,8 kg
Afmetingen (B x H x D)	met voet: ca. 61,2 x 45,7 x 15,8 cmzonder voet: ca. 61,2 x 36,2 x 7,7 cm
Wandmontage ^2	Vesa-norm, gatafstand 100 x 100 mm

CE

15.1. Productgegevensblad

Conform verordening 1062/2010

	MEDION®
Model P57850 (MD 21850)
MSN 3002 3262
Energie efficiëntie klasse A
Zichtbare schermgrootte (diagonaal,ca.) (cm/inches) 68,6 cm / 27"
Aan-modus gemiddeld stroomverbruik (Watt) 25
Jaarlijks energieverbruik (kWh/Jaarlijks ) 36
Opgenomen vermogen bij stand-by (Watt) 0,32
Opgenomen vermogen bij uitgeschakeld apparaat (Watt)	---
Fysieke resolutie (px) 1.920 x 1.080

16. Colofon

Copyright © 2017

Uitgave: 22.08.2017

Alle rechten voorbehouden.

Deze handleiding is auteursrechtelijk beschermd.

Vermenigvuldiging in mechanische, elektronische of enige andere vorm zonder schriftelijke toestemming van de fabrikant is verboden.

Het copyright berust bij de firma:

Medion AG

Am Zehnthof 77

45307 Essen

Duitsland

De handleiding is via de Service Hotline te bestellen en is via het serviceportal www.medion.com/nl/service/start/ beschikbaar voor download.

U kunt ook de bovenstaande QR-code scannen en de handleiding via het service-portal naar uw mobiele toestel downloaden.

MEDION®

Medion B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

Hotline: 0900 - 2352534 (€ 1 per gesprek)

Fax 0900 - 3292534 (€ 1 per fax)

Maak gebruik van het contactformulier onder:
