Type product	Monitor
Schermgrootte	68,58 cm (27 inch)
Resolutie	1920 x 1080 (Full HD)
Verversingssnelheid	144 Hz
Responstijd	1 ms (MPRT)
Paneeltype	VA
Beeldverhouding	16:9
Helderheid	300 cd/m² (typisch)
Contrastverhouding	3000:1
Kromming	1800R
Kijkhoek	178° horizontaal / 178° verticaal
Kleurruimte	DCI-P3 90% / sRGB 115%
Aansluitingen	2x HDMI, 1x DisplayPort, 2x USB 2.0 Type A, 1x USB 2.0 Type B, audio-uitgang
Voedingstype	Intern (100-240V AC, 50-60Hz)
Stroomverbruik (typisch)	55 W
Kanteling	-5° tot 20°
VESA-montage	100 x 100 mm
Kensington-slot	Ja
Afmetingen (B x H x D)	612,0 x 451,8 x 225,2 mm
Gewicht (netto)	5,6 kg
Garantie	2 jaar
Inhoud verpakking	Monitor, voet, standaard, netsnoer, HDMI-kabel, DisplayPort-kabel, USB-kabel, snelstartgids, garantiekaart

Veelgestelde vragen - Optix MAG271CVMYS MSI

Hoe stel ik de verversingssnelheid in op 144 Hz?

Ga naar de beeldinstellingen van uw computer (bijvoorbeeld via Windows Instellingen > Scherm > Geavanceerde weergave-instellingen) en kies een vernieuwingsfrequentie van 144 Hz. Zorg dat de juiste kabel (HDMI of DisplayPort) wordt gebruikt.

Wat is de beste beeldmodus voor gaming?

Gebruik de Spelmodus (Game Mode) in het OSD-menu. U kunt kiezen uit modi zoals FPS, RTS of RPG voor optimale instellingen. Activeer ook Anti-bew onsch (Anti-Motion Blur) voor snelle games.

Hoe schakel ik FreeSync in?

Open het OSD-menu, ga naar Spelmodus en selecteer FreeSync. Zet het op AAN. Zorg dat uw grafische kaart FreeSync ondersteunt en gebruik een DisplayPort-kabel voor de beste resultaten.

Wat moet ik doen als het beeld flikkert?

Controleer of de verversingssnelheid overeenkomt met de specificaties van de monitor (144 Hz). Werk uw grafische stuurprogramma bij en vermijd elektromagnetische storing in de buurt van de monitor.

Hoe reinig ik het scherm?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om het scherm voorzichtig schoon te vegen. Gebruik geen chemicaliën of vloeistoffen.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor ondersteunt VESA-montage (100 x 100 mm). Gebruik een geschikte muurbeugel en schroeven (M4 x 10 mm) voor een veilige bevestiging.

Hoe stel ik de alarmklok of timer in?

Druk op de navigatietoets om het OSD-menu te openen. Ga naar Spelmodus > Alarmklok en stel de gewenste tijd in. Druk op de middelste knop om de timer te starten.

Wat zijn de afmetingen en het gewicht?

De afmetingen (B x H x D) zijn 612,0 x 451,8 x 225,2 mm en het netto gewicht is 5,6 kg.

Hoe pas ik de helderheid en het contrast aan?

Gebruik de sneltoets Helderheid (meestal toegewezen aan een navigatierichting) of ga via OSD naar Afbeelding > Helderheid en Contrast. Stel de waarden in naar wens.

Wat te doen bij geen beeld?

Controleer of de monitor en computer zijn ingeschakeld en of de signaalkabel correct is aangesloten. Druk op de aan/uit-knop en probeer een andere ingangsbron. Als het probleem aanhoudt, raadpleeg de Problemen oplossen-sectie in de handleiding.

GEBRUIKSAANWIJZING Optix MAG271CVMYS MSI

Verklaring van copyright en handelsmerken

Revisie

Technische ondersteuning

Veiligheidsrichtlijnen

CE-conformiteit

FCC-verklaring Klasse B radiofrequentiestoringen

WEEE-verklaring

Informatie over chemische bestanddelen

Aan de slag

Inhoud verpakking

De monitorstandaard installeren (optioneel)

De monitor aanpassen

Monitoroverzicht

De monitor aansluiten op pc

OSD-instelling

Navigatietoets

OSD-instelling via navigatietoets

Bijlage

Specifications

Vooraf ingestelde weergavemodi

Problemen oplossen

Verklaring van copyright en handelsmerken

Copyright © Micro-Star Int'l Co , Ltd Alle rechten voorbehouden Het gebruikte MSI-logo is een gedeponeerd handelsmerk van Micro-Star Int'l Co , Ltd Alle andere merken en namen die worden vermeld, kunnen handelsmerken zijn van hun respectievelijke eigenaren Er is geen sprake van expliciete of impliciete garantie wat betreft nauwkeurigheid of volledigheid MSI behoudt het recht voor om zonder voorgaande kennisgeving wijzigingen aan dit document aan te brengen

Revisie

Revisie

Datum

V1 0

2018/06

Technische ondersteuning

Als er zich een probleem voordoet met uw product en u de oplossing niet in de gebruiksaanwijzing kunt vinden, dient u contact op te nemen met het verkooppunt waar u het product hebt aangeschaft of met een lokale distributeur Ga anders naar https://www.msi.com/support/ voor meer begeleiding

Veiligheidsrichtlijnen

Lees de veiligheidsrichtlijnen aandachtig en grondig door
Houd rekening met alle waarschuwingen op het apparaat of in de gebruikershandleiding
Verwijs onderhoud alleen naar gekwalificeerd personeel.

Bewaar de bijgeleverde gebruikershandleiding zodat u deze later opnieuw kunt raadplegen

Om risico op brand of een schok te voorkomen, moet u dit apparaat weg houden van vochtigheid en hoge temperatuur

Leg dit apparaat op een stabiel vlak oppervlak voordat u het instelt

Zorg dat de stroomspanning binnen een veilig bereik valt en dat deze correct werd aangepast aan de waarde van 100\~240V voordat u het apparaat aansluit op het stopcontact Schakel de beschermende aardingspin op de stekker niet uit Het apparaat moet aangesloten zijn op een geaard stopcontact
Koppel de stroomkabel altijd los of schakel de wandcontactdoos uit als het apparaat ongebruikt blijft voor een bepaalde tijd om een energieverbruik van nul te bereiken

De ventilator op het apparaat wordt gebruikt voor luchtconvectie en om oververhitting van het apparaat te voorkomen Dek de ventilator niet af

Laat het apparaat niet achter in een omgeving die niet aangepast is en waar de opslagtemperatuur hoger is dan 60°C of lager is dan -20°C, waardoor het apparaat kan worden beschadigd

OPMERKING: De maximale bedrijfstemperatuur bedraagt ongeveer 40°C

Bij het reinigen van het apparaat moet u ervoor zorgen dat u de stekker uit het stopcontact haalt Gebruik een stuk zachte doek in plaats van industriële chemicaliën om het apparaat te reinigen. Giet nooit vloeistoffen in de opening; dit kan schade aan het apparaat of een elektrische schok veroorzaken

Plaats de voedingskabel zo, dat er geen mensen op kunnen trappen Plaats geen objecten op de voedingskabel

Bewaar sterk magnetische of elektrische objecten altijd uit de buurt van het apparaat

Als een van de volgende situaties optreedt, moet u het apparaat laten controlleren door onderhoudspersoneel:

De voedingskabel of stekker is beschadigd
Er is vloeistof in het apparaat binnengedrongen
Het apparaat werd blootgesteld aan vocht

Het apparaat werkt niet goed of u kunt het niet laten werken volgens de richtlijnen in de gebruikershandleiding

Het apparaat is gevallen en beschadigd
Het apparaat vertoont duidelijke tekenen van breuk

Eigenschappen groen product

Verminderd energieverbruik tijdens het gebruik en in stand-by

Beperkt gebruik van substanties die schadelijk zijn voor het milieu en de gezondheid
Gemakkelijke demontage en recycling
Verminderd gebruik van natuurlijke bronnen door het stimuleren van recycling
Langere levensduur van het product door gemakkelijke upgrades
Minder productie van vast afval door terugnamebeleid

Milieubeleid

Het product is ontworpen om een geschikt hergebruik van onderdelen en recycling mogelijk te maken en mag niet worden weggegooid aan het einde van zijn levensduur
Gebruikers moeten contact opnemen met het lokale erkende inzamelpunt voor het recyclen en verwijderen van producten aan het einde van hun levensduur
Bezoek de MSI-website en zoek een verdeler in de buurt voor meer informatie over recycling
Gebruikers kunnen ons ook bereiken op gpcontdev@msi com voor informatie betreffende het weggooien, terugbrengen, recyclen en demonteren van MSI-producten

★ Waarschuwing! Overmatig gebruik van schermen zal waarschijnlijk invloed hebben op het gezichtsvermogen
★ Aanbevelingen:

1 Neem om de 30 minuten werk op het scherm een pauze van 10 minuten
2 Kinderen van jonger dan 2 jaar zouden niet op het scherm mogen zitten Voor kinderen van 2 jaar en ouder zou de tijd op het scherm beperkt moeten zijn tot minder dan één uur per dag

CE-conformiteit

Dit apparaat voldoet aan de vereisten als uiteen gezet in de Richtlijn van de Raad betreffende de Aanpassing van de Wetgeving van de Lidstaten met betrekking tot Elektromagnetische Compatibiliteit (2014/30/EU), Laagspanningsrichtlijn (2014/35/EU), ErP-richtlijn (2009/125/EG) en RoHS-richtlijn (2011/65/EU)

Dit product is getest en in overeenstemming bevonden met de geharmoniseerde normen voor IT-apparatuur, gepubliceerd onder Richtlijnen van Publicatieblad van de Europese Unie

FCC-verklaring Klasse B radiofrequentiestoringen

Dit apparaat werd getest en voldoet aan de beperkingen voor een klasse B digitaal apparaat, conform deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicatie. Er kan echter geen garantie worden gegeven dat er geen interferentie zal optreden in een specifieke installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:

■ Wijzig de richting van de ontvangstantenne of verplaats de antenne
■ Vergroot de afstand tussen de apparatuur en de ontvanger
■ Sluit de apparatuur aan op een ander circuit dan dat waar de ontvanger op is aangesloten
■ Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp

Melding 1

De wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving hiervan, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren

Melding 2

Om aan de emissiebeperkingen te voldoen, moet gebruik worden gemaakt van afgeschermde interfacekabels en een wisselstroomkabel

Het apparaat voldoet aan deel 15 van de FCC-regels De werking is onderhevig aan de volgende twee omstandigheden:

1 dit apparaat mag geen schadelijke storing veroorzaken en
2 dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken

WEEE-verklaring

Volgens de Richtlijn 2012/19/EU van de Europese Unie ("EU") voor afval van elektrische en elektronische apparatuur, die van kracht is sinds 13 augustus 2005, mogen producten van "elektrische en elektronische apparatuur" niet langer worden weggegooid bij het huishoudelijke afval, en fabrikanten van afgedekte elektronische apparatuur worden verplicht om dergelijke producten terug te nemen aan het einde van hun nuttige levensduur

Informatie over chemische bestanddelen

Als naleving van de voorschriften betreffende chemische bestanddelen, zoals de EU REACH-verordening (EG-verordening nr 1907/2006 van het Europese Parlement en de Raad), vindt u de informatie van MSI over de chemische bestanddelen in producten op: https://www.msi.com/html/popup/csr/evmtprtt_pcm.html

viivi

Aan de slag

Dit hoofdstuk biedt u informatie over de procedures voor de hardwareinstellingen Tijdens het aansluiten van apparaten moet u voorzichtig te werk gaan bij het hanteren van de apparaten en een geaarde polsriem gebruiken om statische elektriciteit te voorkomen

BELANGRIJK

• De illustraties zijn uitsluitend informatief bedoeld Uw monitor kan er anders uitzien
• Gebruik geen scherpte objecten op de monitor

Inhoud verpakking

1 Monitor
2 Voet
3 Basis standaard met schroef
4 Netsnoer
5 HDMI-snoer
6 DisplayPort-kabel
7 Stroomopwaartse USB-kabel (voor het inschakelen van de USB-poorten op de monitor)
8 Snelstartgids
9 Garantiekaart

* Neem contact op met uw plaats van aanschaf of lokale distributeur indien enige van de items zijn beschadigd of ontbreken
* Inhoud van verpakking kan variëren per land

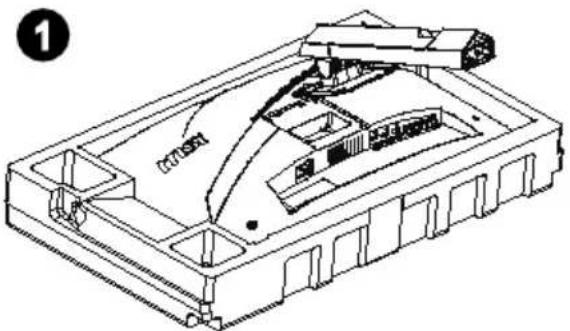

De monitorstandaard installeren (optioneel)

Optix MAG241C/ MAG271C

1 Leg de monitor op een betrouwbaar vlak oppervlak
2 Sluit de basis aan op de standaard
3 Draai de basisschroef vast om de basis vast te zetten

1 Monteer de standaard op de monitor
2 Sluit de basis aan op de standaard
3 Draai de basisschroef vast om de basis vast te zetten

Plaats de monitor op een zacht, beschermd oppervlak voor het vermijden van bekrassen van het weergavepaneel

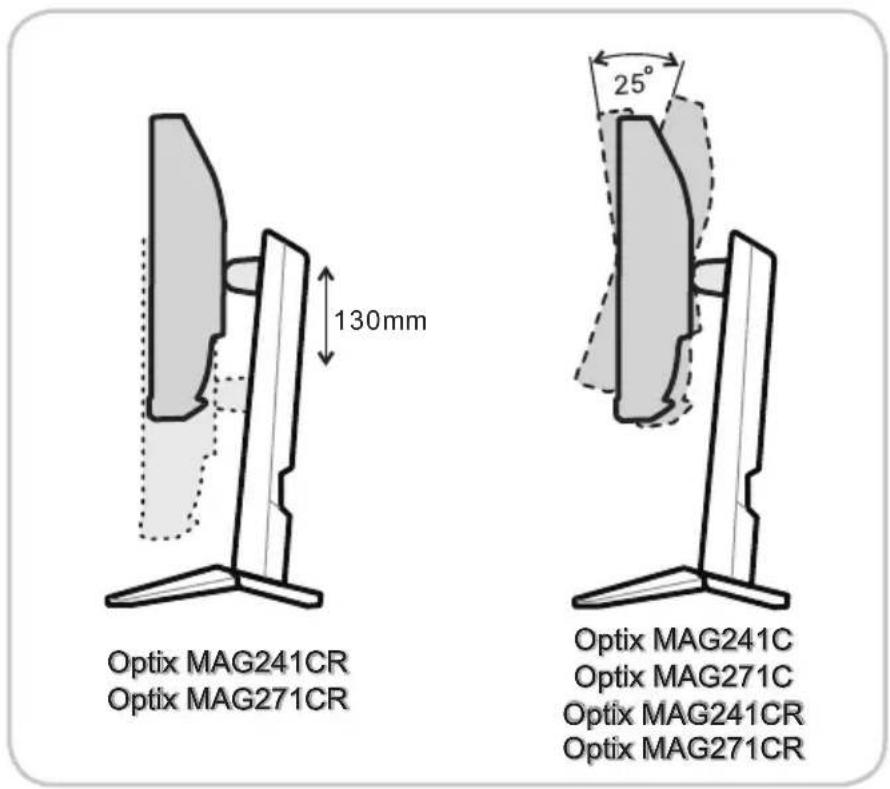

De monitor aanpassen

Deze monitor is ontworpen voor het maximaliseren van uw weergavecomfort met de afstelcapaciteiten zoals kantelen en heffen.

BELANGRIJK

Vermijd het aanraken van het weergavepaneel bij het afstellen van de monitor

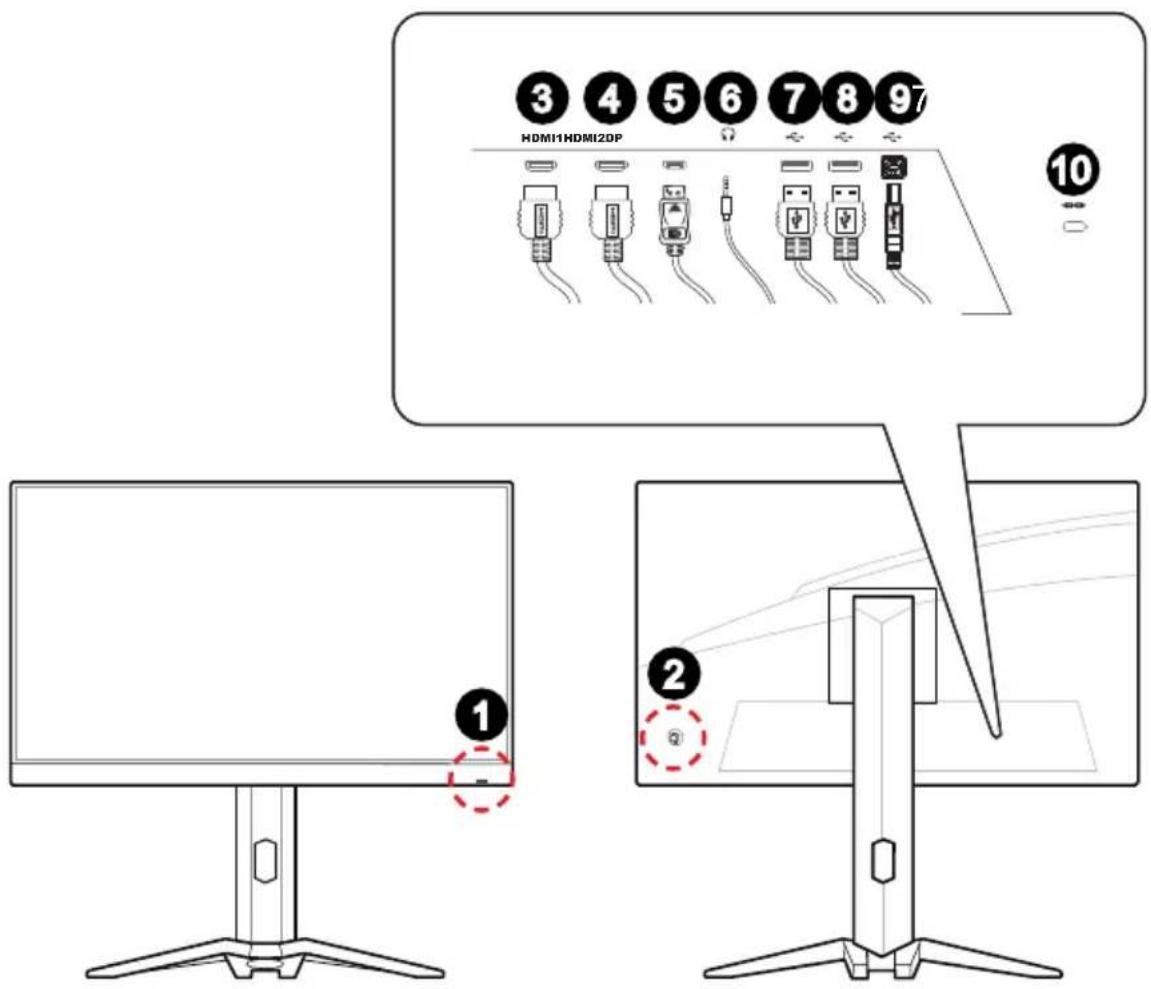

Monitoroverzicht

Voedingsknop

Navigatietoets

HDMI-poort

HESO-DEFINITION MULTIMED M INTERFACE

HDMI-poort

HIGHERITON MULTIMES B. MORTARE

DisplayPort

Aansluiting hoofdtelefoon

Stroomafwaartse USB 2 0-poort Type A

Stroomafwaartse USB 2 0-poort Type A

Stroomopwaartse USB 2 0-poort Type B

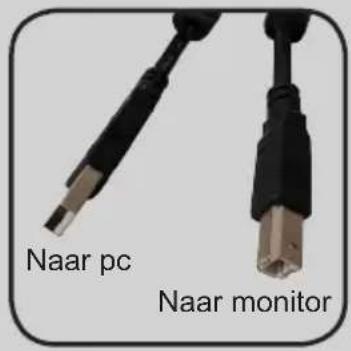

Voor stroomopwaartse USB-kabel

BELANGRIJK

Controleer het pakket voor stroomopwaartse USB-kabel en sluit het aan op de pc en monitor Wanneer deze kabel is aangesloten, zijn de stroomafwaartse USB-poorten type A klaar voor gebruik

De monitor aansluiten op pc

1 Schakel uw computer uit
2 Sluit de HDMI/DisplayPort-kabel aan van de monitor op uw computer
3 Sluit het stroomsnoer aan op de voedingsaansluiting van de monitor (Afbeelding A)
4 Sluit de voedingskabel aan op het stopcontact (Afbeelding B)
5 Schakel de monitorin (Afbeelding C)
6 Selecteer uw ingangsbron bij OSD-menu en voeding op de computer

Dit hoofdstuk bevat belangrijke informatie over OSD Setup (OSD-instelling)

BELANGRIJK

Alle informatie is onderhevig aan wijzigingen zonder voorafgaande kennisgeving

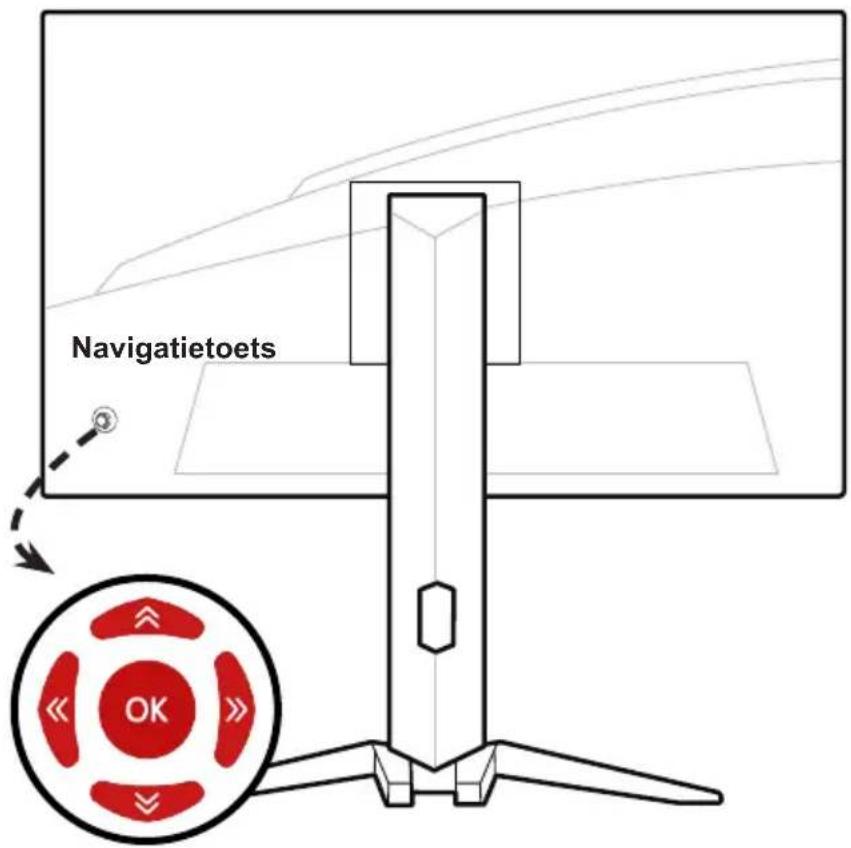

Navigatietoets

De monitor wordt geleverd met een navigatietoets, een bediening in meerdere richtingen die helpt bij het navigeren in het OSD-menu

De standaardinstellingen van de navigatietoets zijn als volgt

Navigatietoets	Sneltoets(Wanneer OSD-menu UIT is)	Basisbewerkingen(Wanneer OSD-menu AAN is)
Middelste knop	OSD-hoofdmenu ■ Submenu's openen	■ Een selectie of instelling bevestigen

Navigatietoets	Sneltoets(Wanneer OSD-menu UIT is)		Basisbewerkingen(Wanneer OSD-menu AAN is)
Omhoog	Spelmodus	■ Druk op de middelste knop om de selectie te bevestigen en af te sluiten■ Druk op de knoppen Omhoog en Omlaag om af te stellen■ Druk op de knop Links om de voorbeeldweergave te annuleren en af te sluiten zonder moduseffect toe te passen	■ Functiemenu's en items selecteren■ Opwaartse aanpassing in functiewaarden toestaan
Omlaag Schermhulp		■ Druk op de middelste knop om de selectie te bevestigen en af te sluiten■ Druk op de knoppen Omhoog en Omlaag om af te stellen■ Druk op de knop Links om de voorbeeldweergave te annuleren en af te sluiten	■ Functiemenu's en items selecteren■ Neerwaartse aanpassing in functiewaarden toestaan
Links Alarmklok		■ Druk op de middelste knop om de selectie te bevestigen en af te sluiten■ Druk op de knoppen Omhoog en Omlaag om te selecteren■ Druk op de knop Links om de voorbeeldweergave te annuleren en af te sluiten	■ Functiemenu's en items selecteren■ Het huidige menu afsluiten
Rechts Ingangsbron		■ Druk op de middelste knop om de selectie te bevestigen en af te sluiten■ Druk op de knoppen Omhoog en Omlaag om te selecteren■ Druk op de knop Links om af te sluiten	■ Functiemenu's en items selecteren■ Submenu's openen

Gebruikers kunnen het OSD-menu openen voor het aanpassen van hun eigen navigatietoets/sneltoetsen

Meer sneltoetsopties zijn als onder

Opties navigatietoets/sneltoets Bewerkingen
Helderheid ■ Druk op d		le waardeop te slaan en af te sluiten■ Druk op de knoppen Omhoog en Omlaag om af te stellen■ Druk op de knop Links om de voorbeeldweergave te annuleren en af te sluiten■ Standaardwaarde helderheid voor FHD is 80
Vernieuw freq ■ Di		op om de selectiete bevestigen en af te sluiten■ Druk op de knop Rechts om de Vernieuw freq in te schakelen en op de knop Links om het uit te schakelen

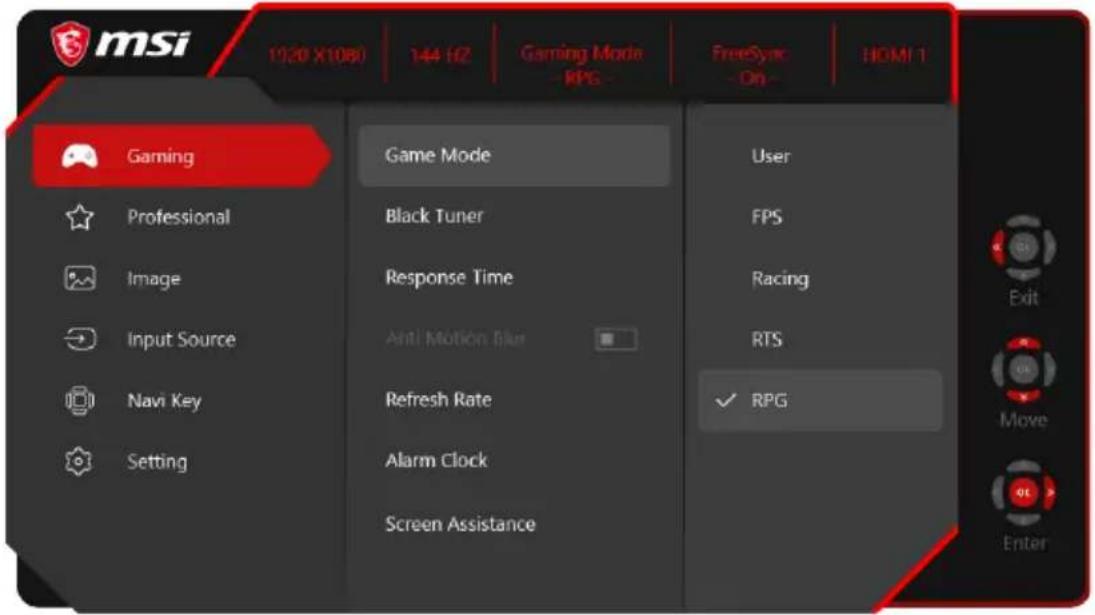

OSD-instelling via navigatietoets

Druk op de middelste knop van navigatietoets voor starten van OSD-hoofdmenu Gebruik de knoppen Omhoog, Omlaag, Links, Rechts om de gewenste functiemenu's af te stemmen volgens uw persoonlijke voorkeuren

Menu 1ste niveau Menu 2de/3de niveau Omschrijving
Spelmodus Gebruiker Standaard modus Alle items kunnen door de gebruiker worden aangepast
Anti-bew onsch	(UIT)		■ Helderheid kan niet worden aangepast wanneer Anti-bew onsch is ingesteld op AAN■ Wanneer Responstijd is ingesteld op Snelst met een Vernieuw freq van het scherm van ten minste 75HZ, wordt Anti-bew onsch automatisch ingeschakeld■ Wanneer de Vernieuw freq van het scherm lager is dan 75HZ, kan Anti-bew onsch niet worden ingeschakeld en Responstijd kan niet worden ingesteld op Snelst■ Wanneer Anti-bew onsch is ingeschakeld, kan HDCR niet worden ingeschakeld en wordt grijs weergegeven■ Deze functie wordt aanbevolen voor bioscoop-, FPS- en racegames■ Wanneer FreeSync is ingeschakeld, wordt Anti-bew onsch grijs weergegeven
	(AAN)
Vernieuw freq	Locatie	Linksboven	■ Gebruikers kunnen de Vernieuw freq in elke modus aanpassen■ Standaard locatie Vernieuw freq is linksonder Locatie is aanpasbaar in OSD-menu Druk op de middelste knop voor bevestigen en toepassen van uw locatie van Vernieuw freq■ Deze monitor volgt en werkt op de vooraf ingestelde Vernieuw freq van het besturingssysteem
		Rechtsboven
		Linksonder
		Rechtsonder
	UIT
	AAN
Alarmklok	Locatie	Linksboven	■ Gebruikers kunnen de alarmklok in elke modus aanpassen■ Na het instellen van de tijd drukt u op de middelste knop voor het activeren van de timer■ Standaard locatie alarmklok is linksboven Gebruikers kunnen hun eigen locatie selecteren
		Rechtsboven
		Linksonder
		Rechtsonder
	UIT
	15:00 00:01~99:59
	30:00
	45:00
	60:00
Schermhulp Geen ■ Gebruikers kunnen de schermhulp in elke modus aanpassen■ Standaardwaarde schermhulp is Geen
FreeSync	(UIT)		■ FreeSync voorkomt tearing van het scherm■ Standaardwaarde HDMI is AAN maar grijs weergegeven (kan niet worden gewijzigd)■ Standaardwaarde DisplayPort is AAN en kan AAN/UIT worden gesteld in elke modus, elke resolutie, elke ingangsbron en elke Vernieuw freq van het scherm■ Wanneer FreeSync is ingeschakeld, wordt Anti-bew onsch grijs weergegeven
	(AAN)

▶ Professioneel

Menu 1ste niveau	Menu 2de niveau	Omschrijving
Pro-modus Gebruiker	Standaard modus	Alle items kunnen door de gebruiker worden aangepast
	Lezer Alle items	kunnen worden aangepast, behalve Helderheid, Contrast en Oogbescherming
	Bioscoop Alle	items kunnen worden aangepast, behalve Helderheid, Contrast en Beeldverbetering
	Ontwerper Alle	items kunnen worden aangepast, behalve Zwarte afstemmer, Helderheid en Contrast
	■ Gebruik de knop Omhoog of Omlaag voor het selecteren en weergeven van een voorbeeld van moduseffecten.■ Druk op de middelste knop voor bevestigen en toepassen van uw modustype
Oogbescherming	(UIT)	■ Oogbescherming beschermt uw ogen tegen blauw licht Wanneer Oogbescherming is ingeschakeld, past het de kleurtemperatuur van het scherm aan een meer gele gloed aan■ Gebruikers kunnen oogbescherming in elke modus aanpassen■ Wanneer Pro-modus is ingesteld op Lezer, is het verplicht om Oogbescherming in te schakelen
	(AAN)
HDCR	(UIT)	■ Standaardwaarde HDCR is UIT Gebruikers kunnen HDCR in elke modus aanpassen■ HDCR verbetert de beeldkwaliteit door het verhogen van het contrast van afbeeldingen■ Wanneer HDCR is ingesteld op AAN, wordt Helderheid grijs weergegeven■ HDCR en Anti-bew onsch kunnen niet tgegelijkertij zijn ingeschakeld■ Wanneer HDCR is ingeschakeld, kan Anti-bew onsch niet worden ingeschakeld en Responstijd kan niet worden ingesteld op Snelst
	(AAN)
Anti-bew onsch	(UIT)	■ Helderheid kan niet worden aangepast wanneer Anti-bew onsch is ingesteld op AAN■ Wanneer Responstijd is ingesteld op Snelst met een Vernieuw freq van het scherm van ten minste 75HZ wordt Anti-bew onsch automatisch ingeschakeld■ Wanneer de Vernieuw freq van het scherm lager is dan 75HZ, kan Anti-bew onsch niet worden ingeschakeld en Responstijd kan niet worden ingesteld op Snelst■ Wanneer Anti-bew onsch is ingeschakeld, kan HDC niet worden ingeschakeld en wordt grijs weergegeven■ Deze functie wordt aanbevolen voor bioscoop-, FPS-en racegames■ Wanneer FreeSync is ingeschakeld, wordt Anti-bew onsch grijs weergegeven
	(AAN)
Beeldverbetering	UIT	■ Beeldverbetering verbetert de randen van afbeeldingen voor het verbeteren van de acutantie■ Gebruikers kunnen Beeldverbetering in elke modus aanpassen
	Zwak
	Gemiddeld
	Sterk
	Sterkst

Afbeelding

Menu 1ste niveau	Menu 2de/3de niveau Omschrijving
Helderheid 0-100	■ Standaardwaarde helderheid is 80■ Gebruikers kunnen de helderheid aanpassen in de modus Gebruiker, RTS, RPG en Lezer■ Helderheid wordt grijs weergegeven wanneer Anti-bew onsch en HDCR is ingeschakeld
Contrast 0-100 ■ Standaardwaarde contrast is 80■ Gebruikers kunnen Contrast in elke modus aanpassen
Scherpte 0-5 ■ Standaardwaarde scherpte is 0		Gebruikers kunnen Scherpte in elke modus aanpassen■ Scherpte verbetert de helderheid en details van afbeeldingen
Kleurtemperatuur Koel ■ Standaardwaarde kleurtemperatuur is
Schermgrootte 4:3	■ Standaardwaarde schermgrootte is 16:9■ Gebruikers kunnen Schermgrootte aanpassen in elke modus, elke resolutie en elke Vernieuw freq van het scherm
	16:9

Ingangsbron

Menu 1ste niveau	Omschrijving
HDMI1 Gebruikers kunnen Ingangsbron in elke modus aanpassen
HDMI2
DP

Navigatietoe

Menu 1ste niveau	Menu 2de niveau Omschrijving
Omhoog UIT ■	Standaardwaarde knop Omhoog is Game Mode (Spelmodus)
	Helderheid	■ Standaardwaarde knop Omlaag is Schermhulp■ Standaardwaarde knop Links is Alarmklok■ Standaardwaarde knop Rechts is Ingangsbron■ Alle navigatietoetsitems kunnen worden aangepas via OSD-menu
	Spelmodus
	Schermhulp
	Alarmklok
	Ingangsbron
	Vernieuw freq
Omlaag UIT
	Helderheid
	Spelmodus
	Schermhulp
	Alarmklok
	Ingangsbron
	Vernieuw freq
Links UIT
	Helderheid
	Spelmodus
	Schermhulp
	Alarmklok
	Ingangsbron
	Vernieuw freq
Rechts UIT
	Helderheid
	Spelmodus
	Schermhulp
	Alarmklok
	Ingangsbron
	Vernieuw freq

Instelling

Menu 1ste niveau	Menu 2de niveau Omschrijving
Taal	繁體中文	■ Standaard fabrieksinstelling voor taal is Engels■ Gebruikers moeten op de middelste knop drukken voor bevestigen en toepassen van de taalinstelling■ Taal is een onafhankelijke instelling De eigen taalinstelling van gebruikers gaat voorbij aan de standaard fabrieksinstelling Wanneer gebruikers Restten instellen op Ja, wordt Taal niet gewijzigd
	English
	Français
	Deutsch
	Italiano
	Español
	한국어
	日本語
	Русский
	Português
	简体中文
	ไทย
	Bahasa Indonesia
	हिन्दी
	Türkçe
	فارسی
	Tiếng Việt
	YYYY
	बांगला
	عربي
	(Meer talen binnenkort verwacht)
Transparantie 0~5	Standaardwaarde Transparantie is 0 Gebruikers kunnen Transparantie in elke modus aanpassen
OSD-onderbreking	5-30s Standaardwaarde OSD-onderbreking is 20sGebruikers kunnen OSD-onderbreking in elke modus aanpassen
RGB-LED UIT Standaardwaarde RGB-LED is Aan Gebruikers kunnen RGB-LED instellen op Aan of Uit (alleen voor MAG241CR en MAG271CR)
Reset JA Gebruikers kunnen instellingen resetten en herstellen

A

Bijlage

BELANGRIJK

Alle informatie is onderhevig aan wijzigingen zonder voorafgaande kennisgeving

Specifications

Model Optix MAG241C Optix MAG271C
Grootte		59,94 cm 68,58 cm
Kromming		1500R 1800R
Paneeltype		VA
Resolutie		1920 x 1080@144Hz
Beeldverhouding		16:9
Helderheid (nits)		300 (max)
Contrastverhouding		3000:1
Vernieuwingsfrequentie		144Hz
Responstijd		1ms (MPRT)
Invoerinterface		HDMI x2, DP x1
I/O		■ HDMI x2■ Beeldschermpoort x1■ USB 2 0 Type A x2 (achterzijde)■ USB 2 0 Type B x1 (achterzijde voor pc naar monitor)■ Digitale audio-output x1
Weergavehoeken		178°(H), 178°(V)
DCI-P3/ sRGB		90%/ 115% 90%/ 115%
Oppervlaktebehandeling		Anti-reflectie
Weergavekleuren		16,7M
Voedingstype		Interne stroom
Stroomverbruik (typisch)		45W 55W
Stroomingang		100~240Vac, 50~60Hz, 1,5A
Afstelling (kantelen)		-5° ~ 20°
Kensington-slot		Ja
VESA-montage		■ Plaattype: 100 x 100 mm■ Schroeftype: M4x10 mm► Diameter schroefdraad: 4 mm► Spoed: 0,7 mm► Lengte schroefdraad: 10 mm
Afmeting (B x H x D)		536,4 x 411,5 x 225,2 mm 612,0 x 451,8 x 225,2 mm
Netto gewicht		4,2 kg (netto), 6,4 kg (bruto) 56 kg (netto), 8,0 kg (bruto)
Omgeving Bedrijfs		Temperatuur: 0°C tot 40°CVochtigheid: 20% tot 90%, niet-condenserendHoogte: 0 ~ 5000m
Model Optix MAG241CR Optix MAG271CR
Grootte		59,94 cm 68,58 cm
Kromming		1500R 1800R
Paneeltype		VA
Resolutie		1920 x 1080@144Hz
Beeldverhouding		16:9
Helderheid (nits)		300 (max)
Contrastverhouding		3000:1
Vernieuwingsfrequentie		144Hz
Responstijd		1ms (MPRT)
Invoerinterface		HDMI x2, DP x1
I/O		■ HDMI x2■ Beeldschermpoort x1■ USB 2 0 Type A x2 (achterzijde)■ USB 2 0 Type B x1 (achterzijde voor pc naar monitor)■ Digitale audio-output x1
Weergavehoeken		178°(H), 178°(V)
DCI-P3/ sRGB		90%/ 115% 90%/ 115%
Oppervlaktebehandeling		Anti-reflectie
Weergavekleuren		16,7M
Voedingstype		Interne stroom
Stroomverbruik (typisch)		47W 57W
Stroomingang		100~240Vac, 50~60Hz, 1,5A
Afstelling (kantelen)		-5° ~ 20°
Afstelling (hoogte)		0 ~ 130mm
Kensington-slot		Ja
VESA-montage		■ Plaattype: 100 x 100 mm■ Schroeftype: M4x10 mm► Diameter schroefdraad: 4 mm► Spoed: 0,7 mm► Lengte schroefdraad: 10 mm
Afmeting (B x H x D)		536,4 x 531,2 x 231,2 mm (max) 6120 x 560,0 x 266,5 mm (max)
Netto gewicht		5,1 kg (netto), 7,3 kg (bruto) 64 kg (netto), 9,1 kg (bruto)
Omgeving Bedrijfs		Temperatuur: 0°C to 40°CVochtigheid: 20% tot 90%, niet-condenserendHoogte: 0 ~ 5000m
OPslag		Temperatuur: -20°C tot 60°CVochtigheid: 10% tot 90%, niet-condenserend
LED-bediening		LED-ondersteuning mystiek licht (RGB-LED)

Vooraf ingestelde weergavemodi

Standaard Resolutie		Optix MAG241C/ MAG271COptix MAG241CR/ MAG271CR
		HDMI / DP
VGA	640x480 @60Hz V
	640x480 @67Hz V
	640x480 @72Hz V
	640x480 @75Hz V
Dos-Modus	720x400@70Hz V
SVGA	800x600 @56Hz V
	800x600 @60Hz V
	800x600 @72Hz V
	800x600 @75Hz V
XGA	1024x768 @60Hz V
	1024x768 @70Hz V
	1024x768 @75Hz V
XGA+	1152x864 @75Hz V
SXGA	1280x1024 @60Hz V
	1280x1024 @75Hz V
WXGA	1280x720 @60Hz V
VESA	1280x960 @60Hz V
SDTV	640x480P @60Hz V
	720x480P @60Hz V
	720x576P @50Hz V
	1440x480P @60HZ V
	1440x576P @50HZ V
HDTV	1280x720P @50Hz V
	1280x720P @60Hz V
	1920x1080P @50Hz V
	1920x1080P @60HZ V
WXGA+	1440x900 @60Hz V
WSXGA+	1680x1050 @60Hz V
Volledige HD	1920x1080 @60Hz V
	1920x1080 @120Hz V
	1920x1080 @144Hz V

Problemen oplossen

De Aan/Uit-LED is uit

■ Druk nogmaals op de aan/uit-knop van de monitor

■ Controleert of de voedingskabel van de monitor juist is aangesloten

Geen afbeelding

■ Controleer of de grafische kaart van de computer goed is geïnstalleerd.

■ Controleer of de computer en monitor zijn aangesloten op stopcontacten en zijn ingeschakeld

■ Controleert of de signaalkabel van de monitor juist is aangesloten

■ De computer staat mogelijk in de stand-bymodus Druk op een toets om de monitor te activeren

De schermafbeelding heeft geen juiste grootte of is niet juist gecentreerd

Raadpleeg vooraf ingestelde weergavemodi om de computer in te stellen op een geschikte instelling voor weergave van de monitor

Geen Plug & Play

■ Controleert of de voedingskabel van de monitor juist is aangesloten

■ Controleert of de signaalkabel van de monitor juist is aangesloten

■ Controleer of de computer en grafische kaart compatibel zijn met Plug & Play

De pictogrammen, het lettertype of het scherm is wazig, onscherp of heeft kleurproblemen

■ Vermijd het gebruik van videoverlengsnoeren

■ Stel de helderheid en het contrast in

■ Stel de RGB-kleur af of stem de kleurtemperatuur af

■ Controleert of de signaalkabel van de monitor juist is aangesloten

■ Controleer op gebogen pennen op de aansluiting van de signaalkabel

De monitor begint te flikkeren of toont golven.

■ Wijzig de vernieuwingsfrequentie zodat het past bij de capaciteiten van uw monitor

■ Werk de stuurprogramma's van uw grafische kaart bij.

■ Houd de monitor weg van elektrische apparaten die elektromagnetische interferentie (EMI) kunnen veroorzaken
