AN215 - Projector LG - Gratis gebruiksaanwijzing en handleiding

Type product	Videoprojector
Merk	LG
Model	AN215
Resolutie	1280 x 720 pixels (HD)
Beeldverhouding	16:9
Schermformaat	40 - 300 inch
Projectieafstand	1,53 - 11,65 m
Zoomratio	1:1,4
Lampmodel	AJ-LAN2
Lampvermogen	210 W
Stroomvoorziening	AC 100-240 V, 50/60 Hz, 260 W
Afmetingen (B x H x D)	470 x 285 x 107,8 mm
Gewicht	Ongeveer 5 kg (schatting)
Video-compatibiliteit	NTSC/PAL/SECAM/NTSC4.43/PAL-M/PAL-N
Ondersteunde resoluties	VGA tot SXGA, 480i/p, 576i/p, 720p, 1080i
Aansluitingen	RGB (PC/DTV), HDMI, Component, S-Video, Video
Lensverschuiving	Handmatig, verticaal
Functies	APC, Keystone, Blank, Still, Auto configuratie, Brilliant Color, Smart Iris
Installatie	Muurbevestiging mogelijk, inclusief muursteun
Veiligheid	Oververhittingsbeveiliging, lampbeveiliging, kinderveiligheid
Onderhoud	Lens reinigen met zachte doek, lamp vervangen na ca. 2000 uur
Geschatte levensduur lamp	2000 uur (normaal gebruik)

Veelgestelde vragen - AN215 LG

Hoe vervang ik de lamp van de LG AN215 projector?

Schakel de projector uit en trek de stekker uit. Laat de lamp 1 uur afkoelen. Verwijder de lampkap door de schroeven aan de onderkant los te draaien. Til de lamphendel op en trek de lamp er voorzichtig uit. Plaats de nieuwe lamp (model AJ-LAN2) en draai de schroeven vast. Sluit de lampkap en schakel de projector in.

Wat moet ik doen als de lampindicator rood brandt?

De rode lampindicator geeft aan dat de lamp aan het einde van zijn levensduur is (meer dan 2000 gebruiksuren) of dat er een probleem is met de lamp. Vervang de lamp door een nieuwe van hetzelfde type. Knippert de indicator rood, probeer dan de projector later opnieuw in te schakelen; blijft het probleem, neem dan contact op met een servicecentrum.

Kan ik de projector aan de muur bevestigen?

Ja, de projector wordt geleverd met een muursteun en montagematerialen. Volg de instructies in de handleiding: bevestig eerst de steun aan de muur met de juiste pluggen en schroeven, monteer vervolgens de projector aan de steun. Zorg voor voldoende ventilatie en een stevige ondergrond.

Welke aansluitingen heeft de LG AN215?

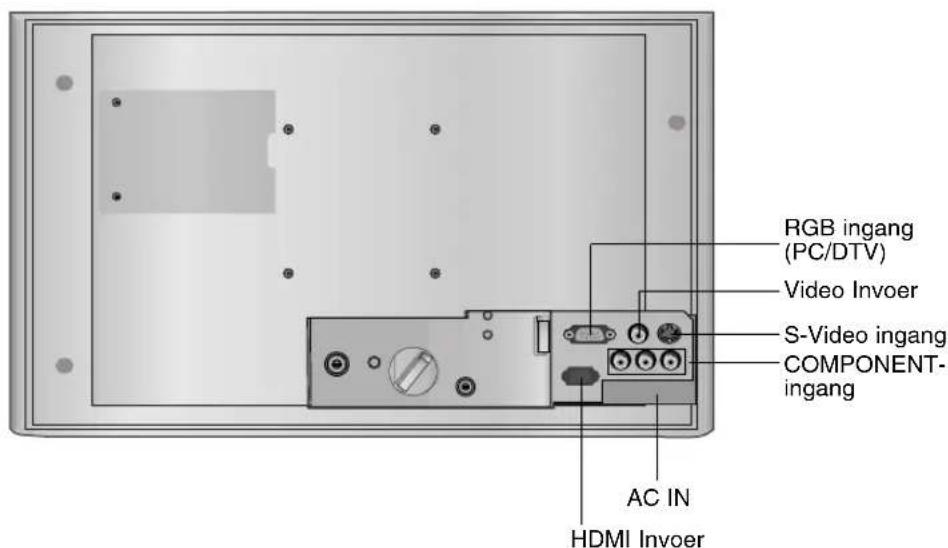

De projector beschikt over RGB IN (PC/DTV), HDMI, Component (Y, Pb, Pr), S-Video en Video ingangen. Sluit de juiste kabel aan op de overeenkomstige ingang.

Hoe stel ik het beeld scherp en pas ik de zoom aan?

Gebruik de FOCUS-ring op de lens voor scherpstelling. Druk op de ZOOM+ of ZOOM- knop op de afstandsbediening of het bedieningspaneel om de beeldgrootte aan te passen. Voor verticale verplaatsing van het beeld kunt u de lensshift gebruiken.

Wat is de APC-functie en hoe gebruik ik die?

APC staat voor Auto Beeldcontrole en optimaliseert de beeldkwaliteit automatisch. Druk op MENU, selecteer het APC-menu, en kies een voorinstelling zoals Clear, Soft of User. Deze functie is niet beschikbaar in de RGB-modus.

Hoe los ik een vervormd beeld op als de projector niet recht voor het scherm staat?

Gebruik de Keystone-correctie. Druk op de KEYSTONE-knop, selecteer V Keystone (verticaal) of H Keystone (horizontaal) en pas aan met de pijltjestoetsen. Het bereik is -20 tot +20. Dit corrigeert trapeziumvormige vervorming.

Wat moet ik doen als er geen beeld wordt weergegeven?

Controleer of de stroomkabel is aangesloten en de projector is ingeschakeld (groene indicator). Selecteer de juiste bronmodus met de SOURCE-knop. Zorg dat de aangesloten apparatuur is ingeschakeld. Als het probleem aanhoudt, schakel de projector uit en neem contact op met een servicecentrum.

Hoe reinig ik de lens en de behuizing van de projector?

Schakel de projector uit en trek de stekker. Gebruik een zachte, droge, pluisvrije doek voor de lens. Voor hardnekkig vuil, maak de doek licht vochtig met water en een neutraal schoonmaakmiddel. Reinig de behuizing met een zachte doek. Gebruik geen alcohol, thinner of schurende middelen.

Wat zijn de aanbevolen temperatuur- en vochtigheidsomstandigheden voor gebruik?

Gebruik de projector bij een temperatuur tussen 0°C en 40°C en een relatieve luchtvochtigheid van 0% tot 80% (niet-condenserend). Bij opslag en transport: -20°C tot 60°C en 0% tot 90% luchtvochtigheid.

GEBRUIKSAANWIJZING AN215 LG

Lees alstublieft deze handleiding aandachtig voordat u uw set gebruikt. Bewaar deze voor toekomstig gebruik.

Schrijf modelnummer en serienummer van de set hieronder op.

Zie het label op de onderkant van de set en geef deze informatie aan uw winkelier, indien u om onderhoud verzoekt.

Modelnummer:

Serienummer:

LG DLP PROJECTOR

AN215

GEBRUIKERSHANDLEIDING

Veiligheidsinstructies ....4

Onderdelenomschrijvingen

Hoofdkast 7

Controlepaneel....8

Afstandsbediening....9

Batterijen Plaatsen 9

Projector Status Indicatoren.... 10

Accessoires 11

Optionele Extra's 11

Installatie en Compositie

Installatie Instructies 12

Basis Gebruik van de Projector 13

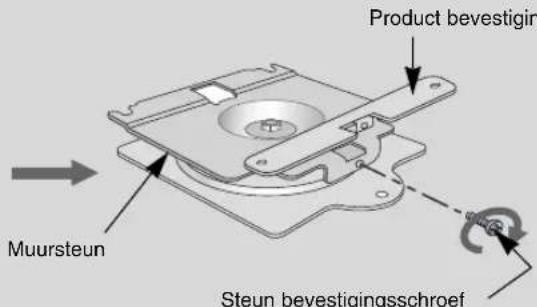

De projector aan de muur installeren ..... 14

De Projector Inschakelen.... 22

De Projector Uitschakelen.... 22

Bronmodus Selecteren.... 22

Focus, Zoom, Positie van het Schermbeeld ... 23

Aansluiting

Aansluiten op een Desktop PC.... 24

Aansluiten op een Notebook PC.... 24

Aansluiten op een Video Bron 25

Aansluiten op een DVD.... 25

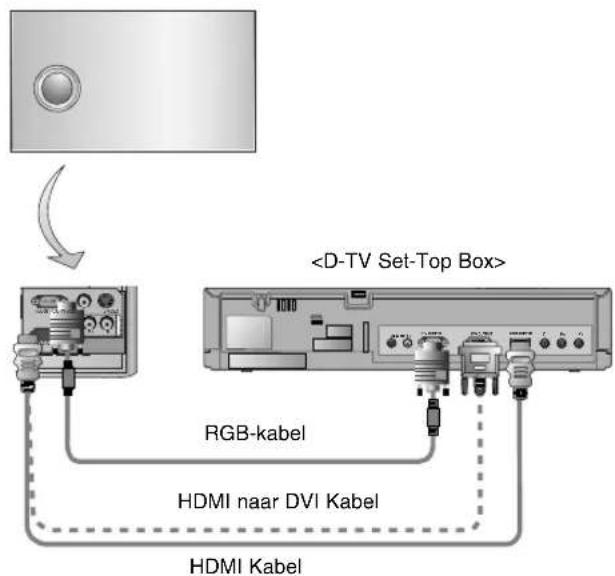

Aansluiten op een D-TV Set-Top Box ...... 26

Functie

Video Menu Opties

Video Aanpassen 27

APC (Auto Beeldcontrole).... 27

Auto Kleur Temperatuur Controle.... 28

Gamma Functie.... 28

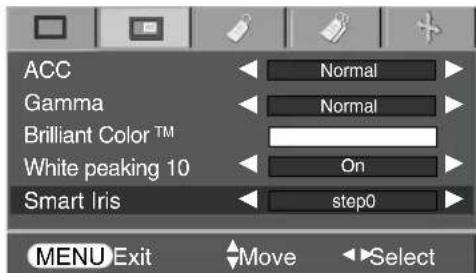

Functie Brilliant Color TM.... 28

Witte Piek Functie 29

Functie Black Level.... 29

Functie Smart Iris.... 29

Speciale Menu Opties

Taal Selecteren 30

De ARC Functie Gebruiken.... 30

Functie Overscan 31

Flip Horizontaal Functie 31

Auto slaap Functie 31

Hoeksteen functie Gebruiken.... 32

Blanco functie Gebruiken.... 32

Blanco Beeldkleur Selecteren.... 32

Lamp modus Functie.... 33

Checking Lamp time 33

Stil Functie gebruik.... 33

Schermmenu Opties

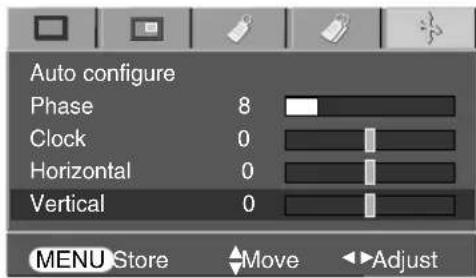

Auto configuratie functie.... 34

De Phase-functie gebruiken.... 34

De Clock-functie gebruiken.... 34

De Horizontal-functie gebruiken.... 35

De Vertical-functie gebruiken 35

Informatie

Ondersteund Monitorscherm.... 36

Onderhoud 37

De Lamp Vervangen 38

Opmerking.... 41

Specificaties 43

Uw oude toestel wegdoen

1. Als het symbool met de doorgekruiste verrijdbare afvalbak op een product staat, betekent dit dat het product valt onder de Europese Richtlijn 2002/96/EC.
2. Elektrische en elektronische producten mogen niet worden meegegeven met het huishoudelijk afval, maar moeten worden ingeleverd bij speciale inzamelingspunten die door de lokale of landelijke overheid zijn aangewezen.
3. De correcte verwijdering van uw oude toestel helpt negatieve gevolgen voor het milieu en de menselijke gezondheid voorkomen.
4. Wilt u meer informatie over de verwijdering van uw oude toestel? Neem dan contact op met uw gemeente, de afvalophaaldienst of de winkel waar u het product hebt gekocht.

Veiligheidsinstructies

Let alstublieft op de veiligheidsinstructies om ongelukken of verkeerd gebruik van de projector te voorkomen.

→ Veiligheidsinstructies worden op twee manieren benadrukt, zoals hieronder getoond.

⚠ WAARSCHUWING: Het niet opvolgen van deze instructie kan leiden tot ernstige verwondingen en zelfs de dood tot gevolg hebben.

⚠ OPMERKINGEN: Het niet opvolgen van deze instructie kan lichte verwondingen veroorzaken en schade aan de projector tot gevolg hebben.

→ Bewaar deze handleiding na het lezen op een plek waar de gebruiker er snel en gemakkelijk bij kan.

Installatie Binnenshuis WAARSCHUWING

Plaats de projector op de gewenste installatieplek.

Schakel het apparaat uit.

Plaats de projector niet in direct zonlicht of naast warmtebronnen zoals verwarming, vuur en fornuizen.

Dit kan brand veroorzaken!

Plaats geen brandbare materialen naast de projector.

Dit kan brand veroorzaken!

Laat kinderen niet aan een geplaatste projector hangen.

De projector kan vallen en letsel of de dood veroorzaken.

Installatie Binnenshuis OPMERKINGEN

Schakel de stroom uit en verwijder alle aansluitingen voordat u de projector verplaatst.

Plaats de projector niet in de buurt van stoom- of oliebronnen zoals een ontvochtiger.

Dit kan brand of elektrocutie veroorzaken!

Plaats de projector niet op plaatsen waar deze aan veel stof kan worden blootgesteld.

Dit kan brand veroorzaken!

Gebruik de projector alleen op een waterpas en stabiele plek.

Onstabiele plaatsing kan het gebruik beïnvloeden.

Zorg voor voldoende ventilatie rond de projector. De afstand tussen de projector en het plafond of de vloer dient minstens 20 cm/8 inch te bedragen.

Een grote stijging van de interne temperatuur kan brand veroorzaken!

Blokkeer de ventilatieopeningen van de projector niet en beperk de luchtstroom nooit.

Hierdoor kan de interne temperatuur oplopen en vervolgens brand veroorzaken!

Plaats de projector niet op een vloerbedekking, tapijt of op een plek waar de ventilatie wordt beperkt.

Hierdoor kan de interne temperatuur oplopen en brand veroorzaken!

De luchtstroom van de projector komt links onderin het apparaat naar binnen en gaat rechts boven naar buiten. Let daarom bij het installeren van een ventilator dichtbij de projector op dat de luchtrichting niet veranderd wordt.

Het plaatsen van een ventilator aan de onderkant van de projector kan brand veroorzaken omdat de interne temperatuur oploopt.

Installatie binnenshuis

WAARSCHUWING

Plaats de projector niet op een vochtige plek zoals de badkamer, waar de kans bestaat dat het nat wordt.

Dit kan brand of elektrocutie veroorzaken!

Power WAARSCHUING

Een geaarde kabel dient

aangesloten te zijn indien de aardingskabel niet is aangesloten.

Er bestaat een kans op elektrische schokken veroorzaakt door stroomlekkage. Als aarding niet mogelijk is, dient er een aparte circuitbreker geplaatst te worden door een gekwalificeerde elektricien.

Sluit de aardingskabel niet aan op telefoonkabels, gaspijpen of bliksemafleiders.

De hoofdstekker dient volledig in het stopcontact geplaatst te worden om brand te voorkomen!

Dit kan brand veroorzaken!

Plaats geen zware voorwerpen op de stroomkabel.

Dit kan brand of elektrocutie veroorzaken!

Power WAARSCHUING

Steek niet teveel apparaten in op hetzelfde stopcontact.

Dit kan leiden tot oververhitting en brand veroorzaken!

Power OPMERKINGEN

Raak de stroomstekker nooit aan met natte handen!

Dit kan elektrocutie gevaar veroorzaken!

Houd de stekker goed vast bij het uittrekken. Trek niet aan de kabel, deze kan beschadigd raken.

Dit kan brand veroorzaken!

Voorkom dat stof zich verzamelt op de stekker of het stopcontact.

Dit kan brand veroorzaken!

Steek de stekker niet in als de stroomkabel of de stekker beschadigd is of als het verbindingsstuk van het stopcontact los zit.

Dit kan brand of elektrocutie veroorzaken!

Let op dat de stroomkabel niet in contact komt met scherpe of hete voorwerpen, zoals een kachel.

Dit kan brand of elektrocutie veroorzaken!

Plaats de projector zo dat mensen niet struikelen of verward raken in de stroomkabel.

Dit kan brand of elektrocutie veroorzaken!

Schakel de projector niet aan/uit door de stroomstekker in of uit het stopcontact te plaatsen. (Gebruik de stroomstekker niet om het apparaat in en uit te schakelen.)

Dit kan mechanische uitval of een elektrische schok veroorzaken.

Gebruik WAARSCHUWING

Plaats geen voorwerpen met vloeistof bovenop de projector, zoals een bloempot, beker, make-up of een kaars.

Dit kan brand veroorzaken!

In het geval van een harde klap of schade aan de projector, schakel het toestel uit en trek de stekker uit. Neem contact op met een servicecentrum.

Dit kan brand of elektrocutie veroorzaken!

Laat geen voorwerpen in de projector vallen.

Dit kan elektrocutie veroorzaken!

Indien er water in de projector terecht is gekomen, trek meteen de stekker uit het stopcontact en neem contact op met een Service Agent.

Dit kan elektrocutie veroorzaken!

Gooi gebruikte batterijen veilig weg.

In het geval dat een batterij door een kind wordt ingeslikt, neem meteen contact op met een dokter.

In het geval dat een beeld niet op het scherm wordt getoond, schakel het toestel uit en trek de stekker uit het stopcontact. Neem contact op met een Service Agent.

Dit kan brand of elektrocutie veroorzaken!

Verwijder geen kappen (behalve lenskap). Hoog risico op elektrocutie!

Kijk niet direct in de lens indien de projector is ingeschakeld. Uw ogen kunnen worden beschadigd!

Raak de metalen onderdelen niet tijdens of kort na gebruik aan, aangezien de ventilatoren en lampkap erg heet worden en blijven.

Gebruik WAARSCHUWING

Raak het stopcontact nooit aan tijdens een gaslekkage, open de ramen en ventileer.

Laat de projector niet vallen, en voorkom harde klappen.

Brand of brandwond kan veroorzaakt worden door een vonk.

Dit kan mechanische uitval of persoonlijke verwondingen veroorzaken!

Gebruik OPMERKINGEN

Plaats geen zware voorwerpen op de bovenop de projector.

Let op dat er geen klap op de lens plaatsvindt tijdens het verplaatsen van de projector.

Raak de lens van de projector niet aan. Deze is delicaat en kwetsbaar.

Dit kan mechanische uitval of persoonlijke verwondingen veroorzaken!

Gebruik geen scherpe voorwerpen op de projector, deze kunnen de kast beschadigen.

Gebruik geen water voor het reinigen van de projector.

Mocht er rook of een rare geur uit de projector komen, schakel uit, trek de stekker uit het stopcontact en neem contact op met uw winkelier of een service centrum.

Gebruik een luchtspuitbus of een zachte doek die vochtig is gemaakt met een neutraal schoonmaakmiddel en water voor het verwijderen van stof of vlekken op de projector lens.

Dit kan de projector beschadigen of een elektrische schok veroorzaken.

Dit kan brand of elektrocutie veroorzaken!

Reiniging OPMERKINGEN

Neem één keer per jaar contact op met een Service Centrum voor het laten reinigen van de interne onderdelen van de projector.

Tijdens het reinigen van de plastic onderdelen, zoals de projectorkast, trek de stekker uit en veeg met een zachte doek. Gebruik geen reinigingsmiddel, sproeiwater, en veeg niet met een natte doek. Gebruik vooral geen spuitbussen (glassex) glansproducten, was, wasbenzine, alcohol etc, deze kunnen het product beschadigen.

Samen gehoopt stof kan mechanische uitval veroorzaken.

Brand, elektrocutie, of product schade kan het gevolg zijn (vervorming, roest en schade).

Probeer de projector niet zelf te onderhouden. Neem contact op met uw winkelier of een service centrum.

De projector kan beschadigd raken en een elektrische schok kan het gevolg zijn, als ook het vervallen van de garantie!

Diversen OPMERKINGEN

Trek de stekker uit indien de projector langere tijd niet gebruikt wordt.

Zie pagina 38-39 voor het vervangen van de lamp.

Gebruik oude en nieuwe batterijen niet door elkaar.

Verzameld stof kan brand veroorzaken!

De batterijen kunnen oververhit raken en gaan lekken.

Gebruik alleen het aangegeven model batterijen.

Kijk naar het projectorscherm vanaf een afstand van 5 tot 7 keer die diagonaal van het scherm.

De afstandsbediening kan anders beschadigd raken.

Uw ogen kunnen worden beschadigd door te dichtbij kijken.

Onderdelenomschrijvingen

Hoofdkast

* Bij het maken van de projector is gebruik gemaakt van hoge precisie technologie. U kunt echter op het Projectorscherm kleine zwarte puntjes en/of heldere puntjes (rood, blauw of groen) zien. Dit is een normaal gevolg van het fabricageproces en geeft geen probleem aan.

Controlepaneel

• Open de klep van het batterijgedeelte aan de achterkant van de afstandsbediening en plaats de batterij met de correcte polariteit, plaats "+" bij "+" en plaats "-" bij "-"
• Plaats twee 1.5V batterijen.

Meng geen gebruikte met nieuwe batterijen.

Projector Status Indicatoren

* Lamp indicator, gebruiksindicator, en temperatuur indicator op de projector tonen de gebruikstatus van de projector.

Gebruiksindicator	Oranje	Standbye
	Groen(knipperend)	Lamp koeling totdat de lamp is ingeschakeld.
	Groen	Ingeschakeld (Schakel lamp in)
	Oranje(knipperend)	Projector lamp wordt gekoeld indien uitgeschakeld (2 minuten)
	Uit	Uitgeschakeld.
Lamp Indicator	Rood	Projectorlamp is aan het eind van de levensduur en dient te worden vervangen door een nieuwe lamp. (meer dan 2000 uren) Het OSD, “Replace the lamp” wordt 5 seconden getoond na het eerste inschakelen.
	Rood(knipperend)	De projector heeft moeite met de lamp of rond het inschakelen. Probeer later opnieuw in te schakelen. Indien de lamp indicator opnieuw rood knippert, neemt u contact op met een service centrum.
	Groen(knipperend)	De lampklep is niet gesloten.
Temperatuur Indicator	Oranje	De temperatuur in de projector is erg hoog. Schakel de projector uit en controleer de ventilator.
	Rood	De projector wordt wegens hoge temperatuur uitgeschakeld.
	Rood(knipperend)	Stroom uitgeschakeld wegens probleem met de interne ventilator. internal cooling fan. Contact a service center.Neem contact op met een service centrum.

Accessoires

Afstandsbediening

2 Batterijen

Stroomkabel

Videokabel

Computerkabel

Beknopte handleiding

Cd met gebruikershandleiding

Muursteun * Schroef en steun bevinden zich bij de muursteun.

Optionele Extra's

* Neem contact op met uw winkelier indien u deze onderdelen wilt kopen. * Neem contact op met service personeel voor het vervangen van de lamp. * Projector lamp is aan het einde van de levensduur en dient vervangen te worden door een nieuwe lamp. * Verschillende apart verkochte accessoires kunnen wijzigen om de kwaliteit van het product te verbeteren of om nieuwe producten toe te kunnen voegen.

Projectiescherm

Lamp Desktop steun

SCART naar RCA ingang (optie)

S-Video Kabel

HDMI Kabel

Componentkabel

Kabelhoes * Schroef en steun bevinden zich bij de muursteun.

Installatie en Compositie

Installatie Instructies

* Plaats de projector niet in de volgende omstandigheden. Dit kan verkeerd functioneren veroorzaken en het product beschadigen.

Voorzie in voldoende ventilatie voor deze projector.

- De projector is uitgerust met ventilatiegaten (ingang) aan de onderkant en ventilatiegaten (uitgang) aan de voorkant. Blokkeer deze niet en plaats niets in de buurt van deze gaten, anders kan de interne hitte toenemen, waardoor het beeld verslechtert of de projector beschadigd raakt.

- Plaats nooit materialen zoals papier onder de projector.

- Zorg voor voldoende ventilatie rond de projector. De afstand tussen de projector en het plafond of de vloer moet minimaal 20 cm / 8 inch zijn.

- Zorg voor een goede ventilatie door aan beide zijden en ten opzichte van de muur een afstand van ongeveer 1 cm aan te houden.

Plaats deze projector in geschikte temperatuur- en vochtigheidsomstandigheden.

- Installeer deze projector alleen op een plek waar de temperatuur en de vochtigheid geschikt zijn. (zie b.43).

Plaats de projector niet op een plek waar hij bedekt kan worden met stof.

- Hierdoor kan de projector oververhit raken.

Bij het maken van de projector is gebruik gemaakt van hoge precisietechnologie. U kunt echter kleine zwarte punten en/of heldere punten (rood, blauw of groen) zien die voortdurend op het projectorscherm worden getoond. Dit is een normaal gevolg van het fabricageproces en betekent geen fout.

Om DTV-programma's te kunnen tonen, is het noodzakelijk om een DTV-ontvanger (set-top box) aan te sluiten en deze aan te sluiten op de projector.

Het menu wordt niet op het scherm getoond als er geen ingangssignaal is.

Basisgebruik van de projector

1. Plaats de projector aan een muur.
2. Plaats de projector op geschikte afstand van het scherm. De afstand tussen de projector en het scherm bepaalt de daadwerkelijke grootte van het beeld.
3. Plaats de projector zo dat de lens op een rechte hoek van het scherm staat ingesteld. Indien de projector niet is ingesteld op de juiste hoek, zal het schermbeeld vervormd zijn. De hoeksteen aanpassing kan dit corrigeren (zie pagina 32).
4. Sluit de kabels van de projector aan op een muur stopcontact en andere benodigde bronnen.

Projectieafstand gebaseerd op beeldformaat

16:9 beeldformaat mm / inches
schem				Projectie-afstand
schem grootte (inches)	schem grootte (mm)	schermbreedte (mm)	schemhoogte (mm)	De kortste afstand (mm)	De langste afstand (mm)
40	1016	886	498	1532	2144
50	1270	1107	623	1921	2688
60	1524	1328	747	2311	3233
70	1778	1550	872	2700	3777
80	2032	1771	996	3069	4322
90	2286	1992	1121	3478	4866
100	2540	2214	1245	3867	5411
120	3048	2657	1494	4645	6500
140	3556	3099	1743	5424	7589
160	4064	3542	1992	6202	8678
180	4572	3985	2241	6980	9767
200	5080	4428	2491	7759	10656
220	5588	4870	2740	8537	11945
240	6036	5313	2989	9315	13064
260	6604	5756	3238	10093	14123
280	7112	6199	3487	10372	15212
300	7620	6641	3736	11650	16300

* De langste/kortste afstand toont de status wanneer aangepast door de zoomfunctie.

De projector aan de muur installeren

Veiligheidsinstructie voor aan de muur installeren

Let alstublieft op de veiligheidsinstructies om ongelukken of verkeerd gebruik van de projector te voorkomen.

→ Veiligheidsinstructies worden op twee manieren benadrukt, zoals hieronder getoond. WAARSCHUWING: Het niet opvolgen van deze instructie kan leiden tot ernstige verwondingen en zelfs de dood tot gevolg hebben. OPMERKINGEN: Het niet opvolgen van deze instructie kan lichte verwondingen veroorzaken en schade aan de projector tot gevolg hebben. → Bewaar deze handleiding na lezen op een plek waar de gebruiker er snel en makkelijk bij kan.

WAARSCHUWING

Plaats dit product niet op een plek waar het niet kan worden ondersteund.

De projector kan vallen en verwondingen veroorzaken.

Hang niet aan het product en let op dat het geen zware klappen krijgt.

De projector kan vallen en verwondingen veroorzaken.

OPMERKINGEN

Volg de instructies tijdens het installeren van dit product.

Dit kan anders verwondingen veroorzaken of schade aan het product.

Installeer dit product niet alleen. Zorg voor hulp van anderen.

De projector kan vallen en verwondingen veroorzaken.

Controleer voor installatie of het materiaal van de muur overeenkomt met de specificaties en gebruik de steunen die met het product zijn geleverd.

Dit kan anders een veiligheidsprobleem veroorzaken.

Gebruik bij het boren een boor die door de fabricant is aangegeven. De diepte van het gat dient overeen te komen met de specificaties.

Dit kan anders een veiligheidsprobleem veroorzaken.

Plaats geen hittebron (radiator of kachel) of een ontvochtiger onder het geïnstalleerde product.

Dit kan brand of een elektrische schok veroorzaken.

Installeer het product niet naast een sproeier, een sensor, een hoog voltage elektrische leiding, een krachtbron of een plek waar impact of trillingen gevolg hebben.

Trek de stekker uit voordat u gaat installeren.

Dit kan brand of een elektrische schok veroorzaken.

Installeer dit product niet met blote handen.

Dit kan verwondingen veroorzaken.

Accessoires voor muursteun

Muursteun

Schroeven voor muursteunsteun

Muursteun schroefsokken

Schroeven voor het vastzetten van de steun

Bevestigers

Schroeven voor gebruik bij het hout.

Muursteun installeren

1 Haal de producten los

• Haal schroef los van muursteun.
• Haal productbevestigingssteun los van muursteun.

→ Druk de bovenkant van de muursteun met beide handen vast om de steun te kantelen. Dit is handig tijdens het vastzetten van de bevestigingsschroef (zie p.18)

Steunbevestigingsschroef * Na het plaatsen van de projector kunt u deze schroef gebruiken (zie p. 18)

2 Monteer projector met de productbevestigingssteun

a. Plaats de lens voorzichtig op een kussen dat voorkomt dat de lens beschadigd wordt. b. Plaats de 2 bevestigers bovenop de projector (bovenop het punt van de automatische ventilatie). c. Plaats de productsteunen die in fig. 1 van de projector zijn verwijderd, met behulp van de steunbevestigingsschroeven.

Plaats steunen of schroeven voor gebruik bij hout na het markeren van de plaats waar het product aan de muur wordt bevestigd.

• Controleer het oppervlak of de dikte van de muur waar de steun wordt geplaatst.
• Indien het muuroppervlak waar de steun komt beton, sterk, zwakke natuursteen, baksteen of hol blok betreft, kunt u de bijgeleverde steunen of schroeven gebruiken.
• U kunt de bijgeleverde steunen of schroeven alleen gebruiken bij een dikte van minder dan 20 mm.
• Als u aan een houten muur wilt bevestigen, kunt u de bijgeleverde houtschroeven gebruiken.
• Pleisterwerk is niet sterk genoeg materiaal.

Gebruik de steun, schroefdoppen en schroeven voor de muursteun.

a. Markeer eerst de plaatsing op de muur, en vervolgens op de steun. b. Gebruik een 6 mm boor nadat u de plaatsing op de muur heeft aangegeven, geschikt voor het materiaal van de muur. Boor elk gat tot een diepte van 40-50 mm. c. Reinig elk geboord gat en plaats een geleverde steun in elk gat, samen met de muursteun.

4 De muursteun installeren aan de muur

Gebruik de steun, schroefdoppen en schroeven voor de muursteun.

a. Plaats de muursteun op de muur zoals het gat is gemaakt. b. Plaats de schroeven voor de muursteun bij elk gemaakt gat.

a

Schroef voor muursteun

Gebruik de schroeven voor gebruik bij hout

• Gebruik deze alleen bij een houten muur.
• Plaats de steun na het evenredig brengen met de gaten, maak gebruik van de geleverde houtschroeven.

Monteer de projector met de muursteun

- Monteer een projector met de geplaatste muursteun zoals hieronder getoond. Plaats het product niet alleen. Vraag hulp aan anderen. De projector kan vallen en verwondingen veroorzaken.

a. Hang de twee bevestigers aan de bovenste richel. b. Plaats de productsteun in de richel van de onderste muursteun. c. Na montage en bevestiging van de projector, plaats de schroeven voor het vast zetten van de steun in het gat. d. Controleer of de projector goed vast zit door aan de onderste projector te trekken.

Kabelmanager

1

Plaats het toestel met de voorkant naar beneden op een kussen of een zachte doek. Trek het achterpaneel omhoog.

Achterpaneel van toestel

Sluit de gewenste kabels aan.

Bundel eerst de kabels voor HDMI, VIDEO en S-VIDEO met behulp van de meegeleverde kabelhouder.

Leg de HDMI-kabel op de bodem.

Monteer het achterpaneel op de juiste wijze en zet het vast met de duimschroef.

Houd de HDMI-kabel en de stroomkabel gescheiden van de andere kabels en bind de kabels op zoals afgebeeld.

Kantelhoek Aanpassen

• Aanpasbaar hoekbereik is 5 (omgekeerd/onderkant/links/rechts) en draaibereik is ±10.
• Pas de hoek niet te krachtig aan. U kunt het product beschadigen en uzelf verwonden.

Adequate installatieruimte vanaf de muur

- Laat 16,8 mm tussen de projector en de muur vrij tijdens het installeren van de muursteun aan de muur.

De projector inschakelen

1. Sluit de stroomkabel correct aan.
2. Druk op de POWER-knop op de afstandsbediening of het bedieningspaneel. (De groene gebruiksindicator knippert tijdens het koelen van de lamp.)
3. Er wordt een beeld getoond nadat de gebruiksindicator gaat branden (groen).
4. Selecteer de bronmodus met de BRON-knop.

Opmerking!

* Trek de stroomkabel niet uit terwijl de ventilator werkt (inlaat/uitlaat). Anders duurt het inschakelen langer.

De projector uitschakelen

1. Druk op de POWER-knop op de afstandsbediening of het bedieningspaneel.

1. Druk nogmaals op de POWER-knop op het bedieningspaneel of de afstandsbediening om de stroom uit te schakelen.
2. Trek de hoofdstroomvoorziening niet uit indien de gebruiksindicator LED oranje knippert, wacht totdat de gebruiksindicator LED constant brandt (oranje).

- Indien de gebruiksindicator LED oranje knippert, zal de powerknop op het controlepaneel of op de afstandsbediening niet werken.

Bronmodus Selecteren

1. Druk op de SOURCE knop.

1. Het scherm verandert als onderstaand getoond door elke druk op de ◀, ► knop.

Focus, Zoom, Positie van het Schermbeeld

Controleer nadat een beeld wordt getoond op het scherm, of het scherp is en past in het scherm.

- Stel het toestel scherp met behulp van de FOCUS-ring.

- Pas de schermgrootte aan met behulp van de ZOOM+/- knop op de afstandsbediening of het controle paneel.

Indien u het schermbeeld omhoog/omlaag wilt aanpassen, past u de lensshift als hieronder getoond aan.

- Pas de lensshift omhoog/omlaag aan, naar de gewenste stand van het scherm.

Aansluiting

Aansluiten op een Desktop PC

* U kunt de projector aansluiten op een computer met een VGA, SVGA, XGA en SXGA uitgang. * Zie pagina36 voor de ondersteunde monitorschermen van de projector.

< Aansluiten >

Sluit een computerkabel aan op de RGB IN (PC/DTV) van de projector.

* U krijgt een hogere beeldkwaliteit als u een HDMI-bron aansluit op de projector.

Aansluiten op een notebook-pc

< Aansluiten >

- Sluit een computerkabel aan op de RGB IN (PC/DTV) van de projector.

* Indien u uw computer, zoals een notebook IBM PC/AT-compatibel, instelt om het signaal uit te voeren naar zowel het scherm van uw computer als de externe monitor, zal het beeld op de externe monitor niet goed worden weergegeven. Stel in dergelijke gevallen de uitvoermodus van uw computer in op het uitzenden van het signaal alleen naar de externe monitor. Raadpleeg voor meer informatie de gebruiksinstructies van uw computer.

Aansluiten op een videobron

* U kunt een videorecorder, een camcorder, een dvd-speler of een andere compatibele videobron aansluiten op de projector.

< Aansluiten 1 >

a. Sluit de video-ingangscontactpunten van de projector aan op de uitgangscontactpunten van de A/V-bron met behulp van de videokabel.

< Aansluiten 2 >

b. Sluit de video-ingangscontactpunten van de projector aan op het S-Video-uitvoercontactpunt van een A/V-bron met een S-Video-kabel.

* U krijgt een betere beeldkwaliteit als u een S-Video-bron aansluit op de projector.

Aansluiten op een dvd-speler

* De uitvoercontactpunten (Y, PB, PR) van de dvd-speler kunnen zijn gelabeld als Y, Pb, Pr / Y, B-Y, R-Y / Y, Cb, Cr, afhankelijk van de apparatuur.

< Aansluiten >

a. Sluit de DVD-componentkabel aan op Component Pr, Pb, Y van de projector.

* Let, bij het aansluiten van de componentkabel, op de contactpuntkleuren van de componentkabel. (Y=groen, PB=blauw, PR=rood)

b. Selecteer HDMI Mode als de DVD-speler over een HDMI-uitgang beschikt.

Signaal	Component	RGB/DTV	HDMI/DVI
480i	O	X	X
480p	O	O	O
720p	O	O	O
1080i	O	O	O
576i	O	X	X
576p	O	O	O

Aansluiten op een D-TV Set-Top Box

* Om Digitale TV (D-TV) programma's te ontvangen, is het noodzakelijk dat u een D-TV ontvanger (Set-Top Box) koopt en aansluit op de projector. * Zie de gebruikershandleiding van de D-TV Set-Top Box voor de aansluiting tussen de projector en D-TV Set-Top Box.

< Een RGB-bron aansluiten >

a. Sluit de RGB-kabel aan op RGB IN (PC/DTV) van de projector. b. Gebruik een DTV-receiver met de instelling DTV 480p(576p)/720p/1080i. * HDMI ondersteunt HDCP.

< Een HDMI-bron aansluiten >

a. Sluit de HDMI-kabel van de D-TV set-top box aan op HDMI van de projector. b. Gebruik een DTV-receiver met de instelling DTV 480p(576p)/720p/1080i.

< Een Component bron aansluiten >

a. Sluit de Component-kabel van de D-TV set-top box aan op Component PR, PB, Y van de projector.

* Let, bij het aansluiten van de componentkabel, op de contactpuntkleuren van de componentkabel. (Y=groen, PB=blauw, PR=rood)

b. Gebruik een DTV ontvanger met DTV 480p(576p)/720p/1080i modus.

Functie

In deze handleiding kan het OSD (Op het Scherm Weergeven) verschillen van uw projector, omdat het een voorbeeld betreft van het projector gebruik. Het menu zal niet worden getoond op het scherm indien er geen invoersignaal is. Deze handleiding bespreekt voornamelijk gebruik van RGB (PC).

Video Menu Opties

Video Aanpassen

1. Druk op de MENU knop en gebruik de ◀, ► knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het video-item te selecteren dat u wilt afstellen.
3. Druk op de ◀, ▶ knop om het scherm zoals gewenst aan te passen.
4. Elke aanpassing is niet van invloed op een andere invoerbron. Stel, zoals noodzakelijk, de menu opties in voor de volgende invoerbron: Video/S-Video/Component (480i(576i)), Component (480p(576p), 720p, 1080i)
5. Druk op de OK knop om de originele beeldinstellingen te herstellen na het selecteren van het [Reset] onderdeel.
6. Bij het uitzendsysteem NTSC, wordt het beeldonderdeel Tint getoond en kan worden aangepast.
7. Druk herhaaldelijk op de MENU knop om het menuscherm af te sluiten.

APC (Auto Beeldcontrole)

Gebruik APC om de projector in te stellen voor de beste beeldkwaliteit. Deze functie is in de RGB modus niet beschikbaar.

1. Druk op de MENU knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het APC-item te selecteren.
3. Druk op de ◀, ▶ knop om het scherm naar wens aan te passen.

- Elke druk op de ▲, ▼ knop verandert het scherm zoals hieronder.

- Druk herhaaldelijk op de MENU knop om het menuscherm af te sluiten.

Automatische kleurtemperatuurregeling

- Selecteer de optie Normaal om de waarden terug te zetten naar de standaardinstellingen.

1. Druk op de MENU knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het ACC-item te selecteren.
3. Druk op de knop ◀, ▶ voor de gewenste afstellingen.

- Elke druk op de ▲, ▼ knop verandert het scherm zoals hieronder.

- Druk herhaaldelijk op de MENU knop om het menuscherm af te sluiten.

1. Druk op de MENU knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het Gamma-item te selecteren.
3. Druk op de ◀, ▶ knop om het scherm naar wens aan te passen.

- Elke druk op de ▲, ▼ knop verandert het scherm zoals hieronder.

- Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.

Functie Brilliant Color™

1. Druk op de MENU-knop en gebruik de ◀, ▶ knoppen om het menu te selecteren.
2. Druk op de ▲, ▼ knoppen om het item Brilliant Color™ te selecteren.
3. Druk op de ◀, ▶ knoppen om On (Aan) of Off (Uit) te selecteren.

* Wat doet Brilliant Color™?

Deze functie verhoogt of verlaagt de totale helderheid door de weergave van halftoonkleuren te verrijken.

1. Druk op de MENU-knop en gebruik de ◀, ▶ knoppen om het menu te selecteren.
2. Druk op de ▲, ▼ knoppen om het item White Peaking te selecteren.
3. Druk op de ◀, ▶ knoppen om het scherm naar wens aan te passen.
4. Pas aan naar een hogere waarde voor een helder beeld en naar een lagere waarde voor een kwaliteitsbeeld.
5. Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.
6. White Peaking kan alleen worden afgesteld als Brilliant Color™ is ingeschakeld.

- Black Level kan alleen worden afgesteld in HDMI-modus

1. Druk op de MENU-knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het item Black Level te selecteren.
3. Druk op de knop ◀, ▶ om Low of High te selecteren.
4. Low: de reflectie van het scherm wordt donkerder. • High: de reflectie van het scherm wordt lichter.

1. Druk op de MENU-knop en gebruik de ◀, ► knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het item Smart Iris te selecteren.
3. Druk op de knop ◀, ▶ om het gewenste contrast in te stellen.

- Elke druk op de ▲, ▼ knop verandert het scherm zoals hieronder.

• Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.
• Het contrast wordt verhoogd naar stap 0.

1. Druk op de MENU-knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het item Language te selecteren.
3. Druk op de knop ◀, ▶ om de gewenste taal in te stellen.
4. Het On-Screen-Display (OSD) wordt weergegeven in de geselecteerde taal.
5. Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.

De ARC-functie gebruiken

1. Druk op de ARC-knop.

Het scherm verandert zoals hieronder getoond bij elke druk op de knop.

Opmerking!

U kunt deze functie ook gebruiken met behulp van de MENU-knop.

Functie Overscan

1. Druk op de MENU-knop en gebruik de ◀,▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het Overscan-item te selecteren.
3. Druk op de knop ◀, ▶ om On (Aan) of Off (Uit) te selecteren.

- Overscan kan alleen worden afgesteld in RGB-DTV, HDMI-DTV en Component-modus.

Flip Horizontaal Functie

* Deze functie keert het geprojecteerde beeld horizontaal. Gebruik deze functie tijdens het achterprojecteren van een beeld. 1. Druk op de MENU-knop en gebruik de ◀, ▶ knop om het menu te selecteren. 2. Druk op de knop ▲, ▼ om het item Flip horizontal te selecteren. 3. Druk op de ■OK-knop om het gekeerde beeld te zien.

• Het beeld zal met elke druk op de ■OK-knop gekeerd worden.
• Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.

Auto slaap Functie

* De slaaptimer schakelt de projector op een vooraf ingesteld tijdstip uit.

1. Druk op de MENU-knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het item Auto sleep te selecteren.
3. Druk op de knop ◀, ▶ voor de gewenste ingestelde tijd.

- Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.

Speciale Menu Opties

Hoeksteen functie Gebruiken

* Gebruik deze functie indien het scherm niet op de juiste hoek van de projector staat en het beeld in een onregelmatige vorm wordt getoond. * Gebruik de Keystone-functie alleen als een optimale projectiehoek niet mogelijk is.

1. Druk op de KEYSTONE knop.
2. Druk op de knop ▲, ▼ om V Keystone of H Keystone te selecteren.
3. Druk op de knop ◀,▶ voor de gewenste afstellingen.
4. Keystone wordt aangepast van -20 tot +20.
5. U kunt deze functie ook gebruiken met behulp van de MENU knop.

Blanco functie Gebruiken

* Deze functie kan nuttig zijn indien u tijdens een presentatie of vergadering de aandacht van het publiek wilt krijgen.

1. Druk op de BLANK knop.
2. Het scherm wordt in een achtergrond kleur getoond.
3. U kunt zelf de achtergrondkleur kiezen. (Zie "Blanco Beeldkleur Selecteren")
4. U kunt deze functie weer annuleren door op de knop BLANK te drukken.

Blanco Beeldkleur Selecteren

1. Druk op de MENU knop en gebruik de ◀, ► knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om Blank image-item te selecteren.
3. Druk op de knop ◀, ▶ om de gewenste kleur in te stellen.
4. Achtergrondkleur wordt veranderd in de gekozen Blank-functiekleur.
5. Druk, herhaaldelijk op de MENU knop om het menuscherm af te sluiten.

1. Druk op de MENU-knop en gebruik de ◀, ▶ toetsen om het menu te selecteren.
2. Druk op de ▲, ▼ toetsen om het item Lamp mode te selecteren.
3. Druk op de ◀, ▶ toetsen om High Bright of Economic te selecteren.

- Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.

Stil-functie gebruiken

1. Druk op de STILL-knop.

* U kunt het beeld bevriezen.

1. Druk op een willekeurige toets om Pauze af te sluiten.

* De STIL-functie wordt na ongeveer 10 minuten opgeheven.

Schermmenu-opties

Auto-configuratiefunctie

* Deze functie garandeert dat u de beste videokwaliteit krijgt door automatisch de horizontale en synchronisatie van het beeld aan te passen. * De Auto Tracking-functie is alleen bij RGB PC-invoer beschikbaar.

1. Druk op de AUTO-knop.

- Beeldplaatsing en synchronisatie worden automatisch aangepast.

1. Als u meer wilt instellen voor de verschillende PC-ingangsmodi, stel dan Phase, Clock, Horizontal en Vertical af in het ✉-menu. In sommige gevallen zult u de beste beeldkwaliteit niet alleen met auto-correctie krijgen.

Opmerking!

U kunt deze functie ook gebruiken met behulp van de MENU knop. (Alleen in RGB modus) Voer voor de beste resultaten deze functie uit op een stilstaand beeld.

De Phase-functie gebruiken

1. Druk op de MENU knop en gebruik de ◀, ► knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om Phase-item te selecteren.
3. Druk op de knop ◀, ▶ voor de gewenste afstellingen.

- Het Phase aanpassingsbereik is 0 \~ 31.

- Druk, herhaaldelijk op de MENU knop om het menuscherm af te sluiten.

- Het instelbare bereik is afhankelijk van de ingangresoluties.

De Clock-functie gebruiken

1. Druk op de MENU knop en gebruik de ◀, ► knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om Clock-item te selecteren.
3. Druk op de knop ◀, ▶ voor de gewenste afstellingen.

- Het Clock aanpassingsbereik is -20 \~ +20.

- Druk, herhaaldelijk op de MENU knop om het menuscherm af te sluiten.

- Het instelbare bereik is afhankelijk van de ingangsresoluties.

De Horizontal-functie gebruiken

1. Druk op de MENU-knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het item Horizontal te selecteren.
3. Druk op de knop ◀, ▶ voor de gewenste afstellingen.
4. U kunt een waarde tussen -25 en +25 kiezen.
5. Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.
6. Het instelbare bereik is afhankelijk van de ingangsresoluties.

De Vertical-functie gebruiken

1. Druk op de MENU-knop en gebruik de ◀, ▶ knop om het menu te selecteren.
2. Druk op de knop ▲, ▼ om het item Vertical te selecteren.
3. Druk op de knop ◀, ► voor de gewenste afstellingen.
4. U kunt een waarde tussen -25 en +25 kiezen.
5. Druk herhaaldelijk op de MENU-knop om het menuscherm af te sluiten.
6. Het instelbare bereik is afhankelijk van de ingangsresoluties.

Ondersteund monitorscherm

* De volgende tabel toont de formaten die door de projector worden ondersteund.

Bronnen	Formaat	Verticale Freq. (Hz)	Horizontale Freq. (kHz)
EGA	640X350 70.09Hz 31.468kHz640X350 85.08Hz 37.861kHz
PC98 640X400 85.08Hz 37.861kHz
DOS	720X400 70.08Hz 31.469kHz720X400 85.03Hz 37.927kHz
VGA	640X480 59.94Hz 31.469kHz640X480 72.80Hz 37.861kHz640X480 75.00Hz 37.500kHz640X480 85.00Hz 43.269kHz
SVGA	800X600 56.25Hz 35.156kHz800X600 60.31Hz 37.879kHz800X600 72.18Hz 48.077kHz800X600 75.00Hz 46.875kHz800X600 85.06Hz 53.674kHz
XGA	1024X768 60.00Hz 48.363kHz1024X768 70.06Hz 56.476kHz1024X768 75.02Hz 60.023kHz1024X768 84.99Hz 68.677kHz
SXGA	1152X864 60.05Hz 54.348kHz1152X864 70.01Hz 63.995kHz1152X864 75.00Hz 67.500kHz1280X768 60.00Hz 47.693kHz1280X960 60.00Hz 60.000kHz1280X1024 60.02Hz 63.981kHz1280X1024 75.025Hz 79.976kHz

* PC wordt niet ondersteund als u een HDMI-naar-HDMI-kabel gebruikt. * Indien de projector het invoersignaal niet ondersteunt, wordt het bericht "Out of range" op het scherm getoond. * De projector ondersteunt DDC1/2B type als Plug-and-Play-functie. (Automatische herkenning van pc-monitor) * De synchronisatie-ingangsvorm voor horizontale en verticale frequenties is gedeeld. * Afhankelijk van de pc kan de optimale verticale frequentie niet worden getoond totdat de optimale frequentie is ingesteld in de registratie-informatie (toon registratie-informatie). (Bijv. de optimale verticale frequentie kan worden getoond tot 85 Hz of lager bij een resolutie van 640x480 of 800x600).

		Component-*1	RGB(DTV)-*2 HD	MI(DTV)-*3Signaal
NTSC(60Hz)	480i	O	X	X
	480p	O	O	O
	720p	O	O	O
	1080i	O	O	O
PAL(50Hz)	576i	O	X	X
	576p	O	O	O
	720p	O	O	O
	1080i	O	O	O

* Kabeltype 1- Componentkabel 2- Computerkabel 3- HDMI-kabel * Wij adviseren een resolutie van 720p te gebruiken.

Onderhoud

* De projector heeft weinig onderhoud nodig. U dient de lens schoon te houden omdat er anders vuil of vlekken op het scherm worden getoond. Neem contact op met uw winkelier indien er onderdelen vervangen moeten worden. Let bij het reinigen van ieder onderdeel van de projector op dat de stroom is uitgeschakeld en de stekker is uitgetrokken.

De lens reinigen

Reinig de lens indien u stof of vuil ziet. Veeg de lens voorzichtig met een luchtspuitbus of zachte, droge, pluisvrije doek.

Om vuil of vlekken van de lens te verwijderen, maakt u een zachte doek vochtig met wat water en neutraal schoonmaakproduct en veegt u het lensoppervlak voorzichtig.

De projectorkast reinigen

Trek eerst de stroomkabel uit voordat u de projectorkast gaat schoonmaken. Veeg de kast schoon met een zachte, droge, pluisvrije doek. Maak een zachte doek schoon met water en een neutraal schoonmaakmiddel en veeg vervolgens over de kast om hardnekkige vlekken te verwijderen.

Gebruik geen alcohol, wasbenzine, thinner of andere chemische schoonmaakproducten, deze kunnen de kast aantasten of verkleuren.

De lamp vervangen

Duur van lamponderdeelvervanging

De projectorlamp gaat normaliter ongeveer 2000 uren mee. U kunt de gebruikte lamptijd zien in de rubriek Functie Selecteren. U dient de lamp te vervangen indien:

• Het geprojecteerde beeld wordt donkerder of ziet er slechter uit. • De lampindicator is rood.
• Het bericht "Replace the lamp" wordt op het scherm getoond tijdens het aanzetten van de projectorlamp.

Wees voorzichtig bij het vervangen van de lamp

• Druk opnieuw op de POWER-knop op het controlepaneel of afstandsbediening om de power uit te schakelen.
• Trek de hoofdstroomvoorziening niet uit indien de gebruiksindicator LED oranje knippert totdat het LED oranje blijft branden.
• Laat de lamp 1 uur afkoelen voordat u deze gaat vervangen.
• Vervang alleen door een zelfde type lamp van LG Electronics Service Centrum, het gebruik van een andere lamp kan zowel de projector als de lamp beschadigen.
• Verwijder de lamp alleen om deze te vervangen.
• Houd de lamp buiten het bereik van kinderen en/of hittebronnen zoals radiatoren, fornuizen.
• Verwijder de kans op brand, stel de lamp niet bloot aan vloeistof of vreemd materiaal.
• Plaats de lamp niet naast een hittebron.
• Let op dat de nieuwe lamp goed wordt vastgezet met schroeven. Het beeld kan anders te donker zijn, of er ontstaat brandgevaar.
• Raak de lamp of het glas nooit aan, de beeldkwaliteit neemt af en de levensduur van de lamp wordt verkort.

Een vervangingslamp kopen

Lamp modelnummer staat op pagina 43. Controleer het lampmodel en koop het bij een LG Electronics Service Centrum. Het gebruik van een andere lamp kan de projector beschadigen.

Lamponderdeel Verwijderen

Gooi de lamp niet weg maar breng deze terug naar het LG Electronics service centrum.

De Lamp Vervangen

1

Schakel de projector uit en trek de stroomkabel uit. Plaats de lens voorzichtig omgekeerd op een kussen zodat de lens beschermd wordt tegen schade.

(Laat de lamp 1 uur afkoelen voordat u deze gaat vervangen.)

3

Na het optillen van de lamphoes, verwijder de twee bevestigingsschroeven op de lampkamp met een schroevendraaier of een soortgelijk voorwerp.

5

Trek het handvat langzaam naar buiten en verwijder de lamp kap.

7

Bevestig de schroeven die u in stap 3 verwijderd hebt.

(Draai goed vast)

2

Draai de bevestigingsschroeven van de lampkap los met behulp van een schroevendraaier of iets soortgelijks.

Lampkap schroef

Til de geplaatste kabelknop op de lamp op.

6

Plaats de nieuwe lamp voorzichtig op de juiste plek. Let op dat deze goed geplaatst is.

8

Sluit de lamphoes en bevestig de schroeven van 2.

(Indien de lamphoes geopend is, zal de lampindicator groen knipperen en wordt de projector niet ingeschakeld).

Opmerking!

Het gebruik van een andere lamp kan de projector beschadigen.

Plaats de lamphoes goed vast. De projector kan niet worden ingeschakeld indien de lamphoes open is.

Neem in dat geval contact op met uw servicecentrum nadat u heeft gecontroleerd dat de lamp goed is geplaatst.

Betreffende de projectorlamp bediening

Waarschuwing

- Schakel de projector niet binnen 5 minuten na het activeren weer uit.

- Veelvuldig aan/uit zetten zorgt ervoor dat de lampfunctie vermindert.

- Trek de stroomkabel niet uit tijdens het gebruik van de projector en de koelventilator.

- Hierdoor wordt de levensduur van de lamp verkort en kan de lamp beschadigd raken.

- De levensduur van de projector hangt voor een groot gedeelte af van de gebruiksomgeving en de behandeling.

- Deze projector maakt gebruik van een hogedrukkwiklamp, wees dus extra voorzichtig. Schokken of misbruik kunnen ervoor zorgen dat de lamp ontploft.

- De lamp kan ontploffen indien u de projector blijft gebruiken terwijl de lamp vervangen moest worden.

- Voer het volgende uit mocht de lamp ontploffen.

- Trek onmiddellijk de stroomkabel uit.

- Laat frisse lucht de ruimte in (ventilatie).

- Controleer de toestand van het product bij het dichtstbijzijnde servicecentrum en vervang de lamp, indien noodzakelijk.

- Probeer niet het product zelf te demonteren, laat dit uitvoeren door een bevoegde monteur.

Opmerking

Opmerking

Specificaties

MODEL	AN215AN215-JD
Resolutiehorizontale / verticale ratio	1280(Horizontaal) x 720(Vertikaal)pixel
	16:9(horizontaal:vertikaal)
DLP paneel groottescherm grootte	0,62 inches
	1,53~11,65m(40~300 inches)
afstand afstandsbediening	12m
zoom ratio	1:1,4
Video compatibiliteit	NTSC/PAL/SECAM/NTSC4,43/PAL-M/PAL-N
Power	AC 100 - 240V~50/60Hz, 3A-1A, 260W
hoogte (mm / inches)	285/11,3
breedte (mm / inches)	470,0/18,5
lengte (mm / inches)	107,8/4,3

Gebruiksomstandigheden Projectorlamp

Temperatuur

Bij gebruik: 32~104°F (0°C~40°C)

Opslag en vervoer: -4~140°F (-20°C~60°C)

Vochtigheid

Bij gebruik: 0~80% relatieve vochtigheid door droge hygrometer Niet in gebruik: 0~90% relatieve vochtigheid door droge hygrometer

Lampmodel

AJ-LAN2

Lamp energieverbruik

210W
