Producttype	Balansventilatiesysteem met warmteterugwinning
Merk	Zehnder
Model	WHR 930 Basis
Gewicht	39 kg
Voedingsspanning	230 V / 50 Hz
Ventilatiecapaciteit (normaal, laag)	120 m³/h bij 30 Pa
Ventilatiecapaciteit (normaal, midden)	180 m³/h bij 65 Pa
Ventilatiecapaciteit (normaal, hoog)	260 m³/h bij 140 Pa
Maximale ventilatiecapaciteit	350 m³/h bij 240 Pa
Elektrisch vermogen (laag)	21 W
Elektrisch vermogen (midden)	44 W
Elektrisch vermogen (hoog)	105 W
Maximaal elektrisch vermogen	243 W
Geluidsvermogen toevoerventilator (laag)	50 dB(A)
Geluidsvermogen toevoerventilator (hoog)	68 dB(A)
Geluidsvermogen afvoerventilator (laag)	43 dB(A)
Geluidsvermogen afvoerventilator (hoog)	55 dB(A)
Thermisch rendement	95%
Filtertype	G3 (buitenlucht en retourlucht)
Bypass voor vrije koeling	Ja, automatisch
Vorstbeveiliging	Ja, met vorstvrij element
Openhaardregeling	Ja (optioneel)
Garantie	24 maanden na installatie (max. 30 maanden na productiedatum)

Veelgestelde vragen - WHR 930 Basis ZEHNDER

Hoe kan ik de ventilatiestand wijzigen?

Gebruik de 3-standenschakelaar (bedraad of draadloos) of het display op het toestel. Op het display kunt u alleen met de pijltjestoetsen regelingen instellen, niet de ventilatiestand wijzigen. De schakelaar heeft standen laag (1), normaal (2) en hoog (3).

Wanneer moet ik de filters reinigen of vervangen?

De filters moeten minimaal elke 2-3 maanden worden gereinigd en elke 6 maanden worden vervangen. Het display toont afwisselend FiL en tEr als de filters vuil zijn. Druk dan 4 seconden op OK om de melding te resetten, schakel de spanning uit, verwijder de filters, reinig of vervang ze, en plaats ze terug met het bolle gedeelte van de handgreep aan de onderkant.

Wat betekent de storingscode A1 op het display?

A1 geeft aan dat de NTC-voeler T1 (temperatuur buitenlucht) defect is. Neem contact op met uw installateur. U kunt ook de weerstand van de voeler controleren volgens de tabel in de handleiding.

Hoe stel ik de badkamerschakelaar in?

Via het P2-menu op het display kunt u de inschakelvertraging (P21) en uitschakelvertraging (P22) instellen. De badkamerschakelaar schakelt de WHR tijdelijk naar de hoogste stand. De standaard uitschakelvertraging is 30 minuten.

Wat is de bypass en wanneer wordt deze gebruikt?

De bypass maakt vrije koeling mogelijk door 's nachts koele buitenlucht binnen te laten zonder warmteterugwinning. Hij werkt automatisch en wordt geactiveerd wanneer de comforttemperatuur hoger is dan de buitentemperatuur.

Hoe voer ik een zelftest uit?

Ga naar het P7-menu en stel P76 in op 1. De WHR gaat naar het hoogste toerental, opent en sluit de bypassklep en daarna de klep van het vorstvrij element. Dit controleert de werking van de ventilatoren en kleppen.

Wat moet ik doen bij een storing zonder melding?

Controleer of de voedingsspanning aanwezig is en of de zekering op de besturingsprint intact is. Bij geen of weinig toevoerlucht kunnen filters, ventielen of de warmtewisselaar verstopt zijn. Raadpleeg de storingswijzers in de handleiding.

Kan ik de WHR zelf installeren?

Nee, de WHR mag alleen worden geïnstalleerd en in bedrijf gesteld door een erkend installateur. Dit is vereist voor garantie en veiligheid. Zelfs het aansluiten van luchtkanalen vereist vakkennis.

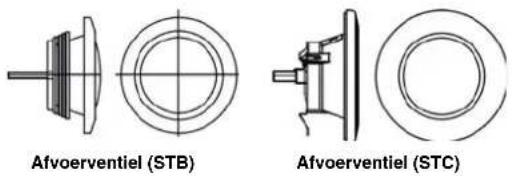

Hoe reinig ik de ventielen in de woning?

Haal het ventiel uit de wand of het plafond, reinig het met een oplossing van warm water, spoel het af en droog het. Plaats het ventiel exact op dezelfde stand en in hetzelfde gat terug. Doe dit minstens 2 keer per jaar.

Wat is het thermisch rendement van de WHR 930 Basis?

Het thermisch rendement is 95%. Dit betekent dat 95% van de warmte uit de afgevoerde lucht wordt teruggewonnen en overgedragen op de verse buitenlucht.

GEBRUIKSAANWIJZING WHR 930 Basis ZEHNDER

Koeling Ventilatie Filtering Verwarming

Alle rechten voorbehouden.

Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter niet verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist vermelden van informatie in deze handleiding.

Inhoudsopgave

Voorwoord 1

1 Inleiding 1

1.1 CE marketing ....1
1.2 Garantie en aansprakelijkheid....1

1.2.1 Garantiebepalingen 1
1.2.2 Aansprakelijkheid ....1

1.3 Veiligheid 2

1.3.1 Veiligheidsvoorschriften....2
1.3.2 Veiligheidsvoorzieningen en maatregelen....2
1.3.3 Toegepaste pictogrammen 2

2 Voor de gebruiker

2.1 Begrippen ....3

2.1.1 Balansventilatie 3
2.1.2 Warmteterugwinning....3
2.1.3 Bypass voor vrije koeling....3
2.1.4 Vorstbeveiliging/Vorstvrij element 3
2.1.5 Openhaardregeling....3
2.1.6 Draadloze (RF) bediening (optioneel)....4
2.1.7 Motorloze Wasemkap (optioneel)....4

2.2 Beschikbare bedieningsmiddelen ....4

2.2.1 Display 4
2.2.2 3-standenschakelaar ....4
2.2.3 Badkamerschakelaar 5

2.3 P menu's voor gebruiker....6

2.4 Onderhoud voor gebruiker 7

2.4.1 Filters vervangen 7
2.4.2 Ventielen (in woning) reinigen 7

2.5 Storingen 8

2.5.1 Storingsmeldingen op de digitale bediening....8
2.5.2 3-Standenschakelaars met storingsindicatie....8
2.5.3 Wat te doen in geval van storing? 8

2.6 Einde van levensduur 8

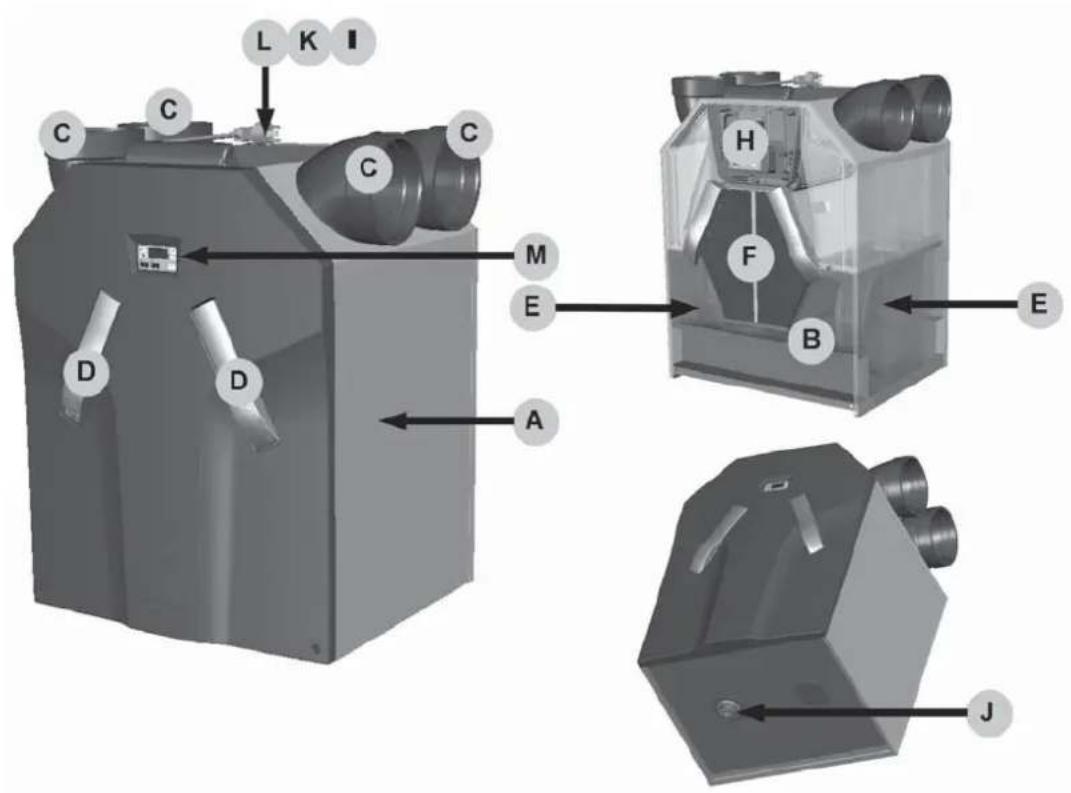

3.1 WHR samenstelling 9
3.2 Technische specificaties ....10

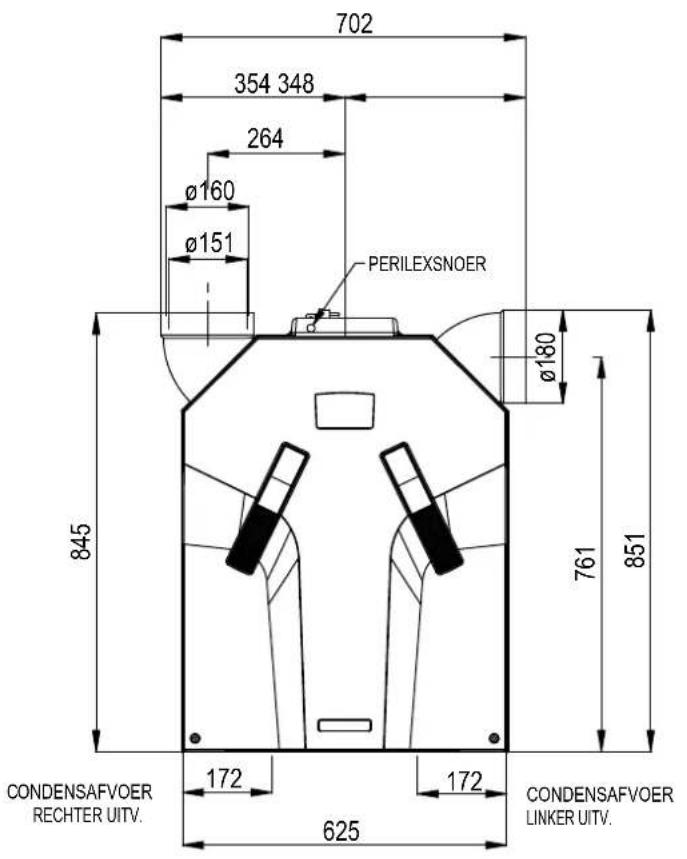

3.3 Maatschets 12
3.4 Installatievoorwaarden 12
3.5 Installatie van de WHR....13

3.5.1 Transport en uitpakken....13
3.5.2 Controle van levering....13

3.6 Montage van de WHR 13

3.6.1 Montage aan wand 13
3.6.2 Aansluiting van luchtkanalen 13
3.6.3 Aansluiting van condensafvoer....14

3.7 In bedrijf nemen van de WHR....15

3.7.1 Display op het toestel 15
3.7.2 P-menu's voor installateur....16

3.8 Inregelen van luchtspecificaties....19

3.9 Onderhoud voor installateur 20

3.9.1 Warmtewisselaar en ventilatoren inspecteren....20
3.9.2 Reinigen van het vorstvrij element filter 21

3.10 Storingen 22

3.10.1 Storingsmeldingen op de digitale bediening....22
3.10.2 Storingswijzers 32
3.10.3 Storingen (of problemen) zonder meldingen 36

3.11 Servicedelen 27
3.12 Elektrisch schema: WHR 930 Basis - LINKER uitvoering....28
3.13 Elektrisch schema: WHR 930 Basis – RECHTER uitvoering ....29

Voorwoord

Deze handleiding bestaat, naast dit algemene hoofdstuk, uit:

■ Een deel voor de gebruiker;
■ Een deel voor de installateur.

Leest de handleiding vóór gebruik zorgvuldig door.

• Gebruiker > Hoofdstuk 1 en 2.
• Installateur > Hoofdstuk 1 en 3.

De handleiding bevat alle informatie die bijdraagt aan een veilige en optimale installatie, bediening en onderhoud van de WHR 930 Basis. Het is tevens bedoeld als naslagwerk bij servicewerkzaamheden zodat deze op een verantwoorde wijze kunnen worden uitgevoerd. Het toestel is onderworpen aan voortdurende ontwikkeling en verbetering. Hierdoor bestaat er de mogelijkheid dat de WHR 930 Basis enigszins afwijkt van de omschrijvingen.

N . B .

Deze handleiding is met de grootste zorgvuldigheid samengesteld. Er kunnen echter geen rechten aan worden ontleend. Tevens behouden wij ons te allen tijde het recht voor om zonder voorafgaande mededelingen de inhoud van deze handleiding te wijzigen.

1 Inleiding

Dit hoofdstuk geeft algemene informatie over de WHR 930 Basis.

1.1 CE marking

Het toestel heet de WHR 930 Basis, en zal in het vervolg worden aangeduid met WHR. De WHR is een belansventilatiesysteem met warmte- terugwinning ten behoeve van een gezonde, gebalanceerde en energiezuinige ventilatie in woningen. De typeplaat van de WHR is hier-onder weergegeven.

1.2 Garantie en aansprakelijkheid

1.2.1 Garantiebepalingen

De fabrikant garandeert de WHR voor een periode van 24 maanden na installatie tot een maximum van 30 maanden na productiedatum van de WHR. Garantieclaims kunnen alleen worden ingediend voor materiaalfouten en/of constructiefouten ontstaan in de garantieperiode. In het geval van een garantieclaim mag de WHR niet worden gedemonteerd zonder schriftelijke toestemming van de fabrikant.

Garantie op reserveonderdelen wordt alleen verstrekt indien deze door de fabrikant zijn geleverd en door een erkend installateur zijn geïnstaleerd.

De garantie vervalt indien:

■ De garantieperiode verstreken is;
■ Het toestel gebruikt wordt zonder filters;
■ Onderdelen worden toegepast die niet door de fabrikant zijn geleverd;
■ Niet geautoriseerde wijzigingen en of modificaties van de installatie zijn aangebracht.

1.2.2 Aansprakelijkheid

De WHR is ontworpen en gefabriceerd voor toe-passing in "balansventilatiesystemen". Elk ander gebruik wordt gezien als onbedoeld gebruik en kan leiden tot schade aan de WHR of persoon- lijk letsel, waarvoor de fabrikant niet aansprakelijk kan worden gesteld.

De fabrikant is niet aansprakelijk voor schade welke is terug te leiden tot:

■ Het niet opvolgen van de veiligheids-, bedienings- en onderhoudsinstructies in deze handleiding;
■ Het toepassen van onderdelen welke niet door de fabrikant zijn geleverd of voorge-schreven. De verantwoordelijkheid voor het toepassen van dergelijke onderdelen ligt geheel bij de installateur;
■ Normale slijtage.

1.3 Veiligheid

1.3.1 Veiligheidsvoorschriften

Neem steeds de veiligheidsvoorschriften in deze handleiding in acht. Indien de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies niet worden opgevolgd kan dit leiden tot persoonlijk letsel of schade aan de WHR.

Alleen een erkend installateur mag de WHR installeren, aansluiten, in bedrijf stellen en onderhoud uitvoeren tenzij anders aangegeven in deze handleiding;
De installatie van de WHR dient uitgevoerd te worden overeenkomstig de algemene en plaatselijk geldende bouw-, veiligheids- en installatievoorschriften van gemeente, elektriciteits- en waterleidingsbedrijf en andere instanties zoals het GIW;
■ Volg steeds de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies zoals beschreven in deze handleiding op;
■ Bewaar deze handleiding gedurende de gehele levensduur in de nabijheid van de WHR;
■ Instructies voor het periodiek vervangen van de filters en van het reinigen van de toevoeren afvoerventielen dienen nauwgezet opgevolgd te worden;
■ De in dit document vermelde specificaties mogen niet gewijzigd worden;
■ Modificatie van de WHR is niet toegestaan;
■ De WHR is niet geschikt voor aansluiting op het draaistroomnet;
Aanbevolen wordt een onderhoudscontract af te sluiten zodat het toestel regelmatig gecontroleerd wordt. Via de leverancier zijn adressen verkrijgbaar van erkende installateurs in de omgeving.

1.3.2 Veiligheidsvoorzieningen en maatregelen

■ De WHR kan niet worden geopend zonder gebruik van gereedschappen;
■ Met de hand aanraken van de ventilatoren mag niet mogelijk zijn, daarom moet er kanaalwerk op de WHR worden aangesloten. De minimale kanaallengte bedraagt 900 mm.

1.3.3 Toegepaste pictogrammen

In deze handleiding komen de navolgende pictogrammen voor:

Punt van aandacht.

Gevaar voor:

• schade aan het toestel;
• niet optimale werking van het toestel bij het niet zorgvuldig uitvoeren van de instructies.

Gevaar voor persoonlijk letsel van de gebruiker of installateur.

2 Voor de gebruiker

Dit hoofdstuk beschrijft hoe de WHR moet worden gebruikt.

Gefeliciteerd, u bent eigenaar van de WHR 930 Basis, het warmteterugwinapparaat van Zehnder - J.E. StorkAir. Wij wensen u veel comfort toe.

2.1 Begrippen

De WHR beschikt over:

■ Balansventilatie;
■ Warmteterugwinning;
■ Bypass voor vrije koeling;
■ Vorstbeveiliging/ Vorstvrij element;
■ Openhaardregeling;
■ Vorstvrij element (optioneel);
■ Draadloze (RF) bediening (optioneel);
■ Motorloze Wasemkap (optioneel).

In de volgende paragrafen worden deze begrippen/kenmerken kort toegelicht.

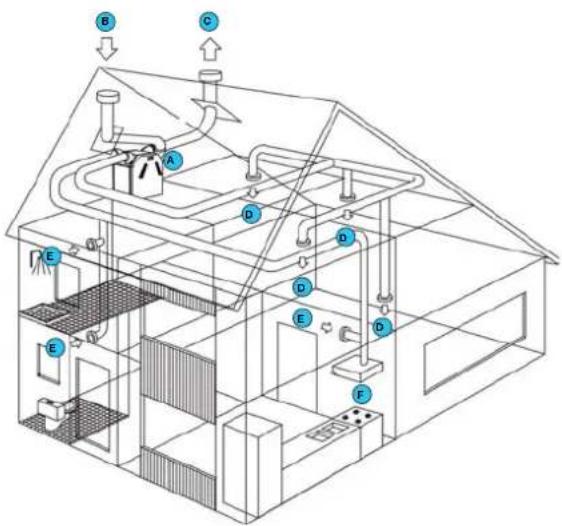

2.1.1 Balansventilatie

De WHR is een balansventilatiesysteem. Balansventilatie houdt in dat vervuilde lucht uit de keuken, de badkamer, de toilet(ten) en eventueel de berging wordt afgezogen en eenzelfde hoeveelheid verse lucht wordt toegevoerd in de woonkamer en slaapkamers. Kieren onder de deuren zorgen voor een goede doorstroom in de woning. De luchtcirculatie is in balans.

Zorg dat deze kieren niet afgedicht worden door bijvoorbeeld deurrubbers of hoogpolig tapijt. Het systeem zal daardoor niet optimaal functioneren.

Een balansventilatiesysteem bestaat uit:

■ WHR (A);
■ Kanalenstelsel voor de aanvoer van buitenlucht (B) en de afvoer van binnenlucht (C);
■ Toevoerventielen in de woon- en slaapkamers (D);
■ Afvoerventielen in de keuken, de badkamer, het toilet en eventueel de berging (E);
■ Motorloze wasemkap (F) eventueel met 3-standenschakelaar (optioneel).

De WHR biedt, naast de goede verhouding van in- en uitgaande lucht, het voordeel van warm- teterugwinning. Warmteterugwinning houdt in dat de warmte van de afgevoerde lucht wordt overdragen op de verse, maar meestal koudere buitenlucht.

2.1.3 Bypass voor vrije koeling

De bypass wordt vooral gebruikt bij warme dagen tijdens de zomermaanden. Door 's nachts de koele buitenlucht binnen te halen, wordt de binnentemperatuur in huis verlaagd. De bypass werkt automatisch. Er hoeft alleen een comforttemperatuur in gestelt te worden.

2.1.4 Vorstbeveiliging/ Vorstvrij element

De WHR beschikt over een vorstbeveiliging. De vorstbeveiliging is een automatische beveiliging die bij bevriezingsgevaar van de WHR de toevoer van de buitenlucht tijdelijk vermindert (of zelfs kort stopt). Dat kan in de wintermaanden gebeuren bij matige tot strenge vorst. In de WHR is een vorstvrij element ingebouwd met als voordeel dat de balansventilatie langer behouden blijft. De toevoer van de koude buitenlucht hoeft dan niet meer of later verminderd te worden. Het vorstvrij element schakelt automatisch in en uit.

2.1.5 Openhaardregeling

De WHR beschikt over een Openhaardregeling. De Openhaardregeling wordt toegepast in woningen waar een openhaard aanwezig is, omdat hier de mogelijk bestaat dat er lucht uit het afvoerkanaal van de schoorsteen wordt teruggezogen. De openhaardregeling werkt automatisch maar moet wel worden geactiveerd door de installateur.

Zolang de openhaardregeling geactiveerd is kan de toevoer en afvoer ventilator niet handmatig worden uitgeschakeld.

2.1.6 Draadloze (RF) bediening (optioneel)

Het is mogelijk om de ventilatiestanden van de WHR met één of meerdere draadloze drie- standen schakelaars in te stellen. Hiervoor heeft de WHR een ingebouwde RF module nodig.

2.1.7 Motorloze Wasemkap (optioneel)

Het is mogelijk het ventilatiesysteem uit te rusten met een motorloze wasemkap. De motorloze wasemkap wordt boven het fornuis gehangen en zorgt ervoor dat ongewenste kookluchtjes snel worden afgevoerd.

De motorloze wasemkap is onderdeel van het kanalenstelsel van het ventilatie-systeem, en behoort niet tot de WHR.

2.2 Beschikbare bedieningselementen

De WHR kan worden uitgerust met de volgende bedieningselementen:

■ Display op het toestel;
■ 3-Standenschakelaar;
■ 3-Standenschakelaar met storingsindicatie;
■ Draadloze 3-Standenschakelaar (RF);
Badkamerschakelaar om tijdelijk de hoogste ventilatiestand in te stellen.

In de volgende paragrafen worden deze bedieningselementen kort toegelicht.

2.2.1 Display op het toestel

De WHR kan worden bediend met een digitaal display die zich op het toestel bevindt.

MENU

menu

OK

toevoer

inschakelen

omlaag

uit

omhoog

er san

(led groen)

!

comfort temperatuur

Weergave in het display

A

Ventilatiestand afwezig

1

Ventilatiestand laag

2

Ventilatiestand midden

3

Ventilatiestand hoog

XX

Menu indicatie

XX

Storingscode (knippert)

[Non-Text]

Bypass

Toegang tot de menu's

Volgorde Druk toets		Display	Omschrijving
1	MENU	P2	Tijdvertragingen
2	▲	P9	Statusen
3	▲	P1	Statusen

Instelvoorbeeld

Uitschakeling vertraging badkamer instellen

Volgorde Druk toets		Display	Omschrijving
1	MENU	P2	Tijdvertragingen
2	OK	P21	Inschakel-vertraging
3	▲	P22	Kies 22
4	OK	30	Actuele instelling
5	▼(10x of vasthouden)	20	Kies 20
6	OK	P22	Staat de waarde op 20
7	MENU	P2
8	MENU	1	Ventilatorstand

Alleen in de P2 menu's kunnen instellingen gemaakt worden. De overige P-menu's (P1 en P9) kunnen alleen uitgelezen worden.

Uitleesmenu verlaten.

■ Druk op "MENU" (i.p.v. "OK").

Het display kan niet gebruikt worden om de ventilatiestand van de WHR te wijzigen. De pijltjes toetsen zijn uitsluitend voor het instellen van regelingen.

2.2.2 3-Standenschakelaar

Een 3-standenschakelaar kan gebruikt worden om de ventilatiestanden van de WHR in te stellen. Er kunnen één of meerdere 3-standenschakelaars in de woning (bijvoorbeeld in de keuken) gemonteerd zijn. De volgende typen schakelaars kunnen voorkomen:

■ Type 1 > Standaard 3-standenschakelaar;
■ Type 2 > 3-Standenschakelaar met LED voor storings- en filterindicatie;
■ Type 3 > Draadloze 3-standenschakelaar (RF) met LED voor storings- en filterindicatie.

Als er meerdere standenschakelaars beschikbaar zijn in de woning, dan richt de WHR zich naar de hoogste ventilatiestand, tenzij een automatische softwareregeling anders bepaalt.

Instellen van ventilatie met 3-standenschakelaar(s)

Met een 3-standenschakelaar kunnen 3 ventilatiestanden ingesteld worden.

■ Stand 1 > Laagstand.

- Gebruik bij lage ventilatie behoefte.

■ Stand 2 > Normaalstand.

- Gebruik bij normale ventilatie- behoefte.

■ Stand 3 > Hoogstand.

- Gebruik bij koken, douchen en wanneer extra ventilatie gewenst is.

Type

2.2.3 Badkamerschakelaar

Een badkamerschakelaar kan gebruikt worden om de WHR tijdelijk in de hoogste ventilatiestand te zetten. Deze schakelaar wordt meestal in de badkamer gemonteerd om overtollig vocht na het douchen zo snel mogelijk te kunnen afvoeren. De uitvoering van badkamerschakelaars kan sterk uiteenlopen; derhalve worden geen afbeeldingen gegeven.

Eventueel kan er een inschakel- en uitschake vertraging voor de badkamerschakelaar opgegeven worden via de digitale bediening.

Inschakelvertraging

De inschakelvertraging zorgt ervoor dat de WHR bij het activeren van de badkamerschakelaar niet direct naar de hoogste ventilatiestand schakelt maar eerst de ingestelde inschakelvertraging afwacht.

Wordt de badkamerschakelaar gedeactiveerd tijdens de ingestelde inschakelvertraging dan zal de WHR zijn huidige ventilatiestand behouden en niet naar de hoogste ventilatiestand schakelen.

De inschakelvertraging werkt niet bij alle soorten badkamerschakelaars (zoals een pulsschakelaar). Laat in dat geval de inschakelvertraging op 0 staan.

U it s c h a k e l v e

De uitschakelvertraging zorgt ervoor dat de WHR bij het deactiveren van de badkamer-schakelaar niet direct terug schakelt naar de normale (of oorspronkelijke ingestelde) ventilatiestand maar eerst de ingestelde uitschakelvertraging afwacht. Zodra de ingestelde uitschakelvertraging voorbij is schakelt de WHR terug naar de normale (of oorspronkelijke ingestelde) ventilatiestand.

De uitschakelvertraging zal niet actief worden als de badkamerschakelaar wordt uitgeschakeld binnen de ingestelde inschakelvertraging.

Lichtschakelaar

De functies van de badkamerschakelaar kunnen ook worden geïntegreerd in een lichtschakelaar.

2.3 P menu's voor gebruiker

Menu P1 > Status van regelingen

		Status
Submenu	Omschrijving Geactiveerd
P11 Menu 21 op dit moment actief? Ja (1) / Nee (0)
P12 Menu 22 op dit moment actief? Ja (1) / Nee (0)
P13 Menu 23 op dit moment actief? Ja (1) / Nee (0)
P14 Menu 24 op dit moment actief? Ja (1) / Nee (0)
P15 Menu 25 op dit moment actief? Ja (1) / Nee (0)
P16 Menu 26 op dit moment actief? Ja (1) / Nee (0)

Menu P9 > Status van regelingen (uit menu P5 aanvullende regelingen)

		Status
Submenu	Omschrijving	Geactiveerd
P90	Openhaardregeling actief?	Ja (1) / Nee (0)
P91	Bypass Open (=Ja) / Dicht (=Nee)?	Ja (1) / Nee (0)
P94	0 – 10 V regeling actief?	Ja (1) / Nee (0)
P95	Vorstbeveiliging actief?	Ja (1) / Nee (0)
P96	N.v.t.	Ja (1) / Nee (0)
P97 N.v.t.	Ja (1) / Nee (0)

Menu P2 > Instellen van tijdvertragingen

		Waarden Tijdvertragingen
Submenu Omschrijving Minimum	Maximum Standaard
P21 (Optioneel)Noot:Alleen van toepassing op installaties met een bedrade schakelaar en als deze voorzien zijn van een 2e schakelaar in de badkamer.	- LaagspanningsingangInschakelvertraging voor de badkamerschakelaar (om naar de hoogstand te gaan).■ 'x' minuten ná het bedienen van de badkamerschakelaar gaat de WHR naar de HOOGSTAND.	0 Min.	15 Min.	0 Min.
P22 (Optioneel)Noot:Alleen van toepassing op installaties met een bedrade schakelaar en als deze voorzien zijn van een 2e schakelaar in de badkamer.	- LaagspanningsingangUitschakelvertraging voor de badkamerschakelaar (om naar de normaalstand te gaan).■ 'x' minuten ná het bedienen van de badkamerschakelaar gaat de WHR terug naar de NORMAAL STAND.	0 Min.	120 Min.	30 Min.
P23 (Optioneel)Noot:Alleen van toepassing op installaties met een bedrade schakelaar.	Uitschakelvertraging voor ventilatiestand 3.■ Als ventilatiestand 3, de hoogstand, kortstondig wordt ingeschakeld (< 3 sec.) blijft de WHR in ventilatiestand 3 volgens de in dit menu ingestelde tijd.Als binnen de nalooptijd de standenschakelaar of RF afstandsbediening wordt bediend, gaat de WHR onmiddellijk naar de ingestelde ventilatiestand.	0 Min.	120 Min.	0 Min.
P24	Filterwaarschuwing■ Hier kan de gebruiker aangeven wanneer de 'FILTER VUIL' melding moet verschijnen.	10 weken	26 weken	16 weken
P25Noot:Alleen van toepassing op installaties met een RF schakelaar.	Uitschakelvertraging voor ventilatiestand 3 (met ' [IMAGE]).■ De WHR gaat na het KORT indrukken van ' [IMAGE] (< 2 sec.), 'x' minuten naar de HOOGSTAND en schakelt dan automatisch terug naar de ingestelde stand.	1 Min.	20 Min.	10 MIn.
P26Noot:Alleen van toepassing op installaties met een RF schakelaar	Uitschakelvertraging voor ventilatiestand 3 ' [IMAGE].■ De WHR gaat na het LANG indrukken van ' [IMAGE] (> 2 sec.), 'x' minuten naar de HOOGSTAND en schakelt dan automatisch terug naar de ingestelde stand.	1 Min.	120 Min.	30 Min.
P27	N.v.t.	0 Min.	120 Min.	30 Min.

2.4 Onderhoud voor gebruiker

Het volgende onderhoud moet door de gebruiker worden uitgevoerd:

■ Het reinigen of vervangen van de filters;
■ Het reinigen van de ventielen (in de woning).

In de volgende paragrafen worden deze onderhoudswerkzaamheden kort toegelicht.

Als de onderhoudswerkzaamheden aan de WHR niet (periodiek) uitgevoerd worden, zal het ventilatiesysteem uiteindelijk niet meer optimaal functioneren.

2.4.1 Filters reinigen vervangen

De filters moeten gereinigd of vervangen worden als dat op de digitale bediening wordt aan-gegeven.

Vervang de filters (minimaal) 1 keer per half jaar en reinig de filters elke 2 of 3 maanden.

Op het display ziet u afwisselend de melding "FiL" en "tEr" verschijnen.

De interne filters worden standaard bij de WHR meegeleverd. De externe filters (optioneel) maken deel uit van het kanalenstelsel van het ventilatiesysteem en behoren niet tot de WHR.

Bij vervangen

1

Druk minimaal 4 seconden op "OK" van

display totdat de filterwaarschuwing verdwijnt.

1. Verwijder de spanning van de WHR.
2. Trek de handgrepen (A) uit de WHR.

1. Trek de oude filters (B) uit de WHR.

1. Schuif de filterdoeken (C) van de filter-houders af.

6 . Schuif de nieuwe filterdoeken (C) d filterhouders.
7. Schuif de filters (B) weer in de WHR terug.
8 . Stop de stekker van de WHR in he contact.

Let op dat de filterdoeken niet beschadigd raken door de uiteinden van de filterhouders.

Het wordt aanbevolen, zodra de WHR voor de eerste keer gebruikt wordt, eerst de filters en de ventielen te reinigen. Het ventilatiesysteem kan tijdens de bouwfase vervuild geraakt zijn met bouwstof.

Bij reiningen

U kunt de filters (indien nodig) reinigen door de filters schoon te zuigen met een stofzuiger of uit te wassen in plaats van het vervangen van de oude filters door nieuwe filters.

2.4.2 Ventielen (in uw woning) reinigen

Het ventilatiesysteem kan zijn uitgerust met de volgende ventielen:

Afvoerventiel (STV)

Afvoerventiel (STK)

toevoerventiel (STH)

De ventielen moeten (minimaal) 2 keer per jaar als volgt worden gereinigd:

1. Haal het ventiel uit de wand of het plafond;

2 . Reinig het ventiel in een oplossing en warm water;

1. Spoel het ventiel goed na en droog het af;

4 . Plaats het ventiel op EXACT DEZE STAND (en IN HETZELFDE GAT) terug;

5 . Herhaal deze procedure voor de air ventielen.

Over de stand van de ventielen

De installateur heeft alle ventielen ingesteld om het ventilatiesysteem optimaal te laten functioneren. Verander daarom niets aan de stand van de ventielen.

!

Let op dat alle ventielen na reiniging ALTIJD op exact dezelfde stand (en in exact hetzelf-de ventilatiegat in de wand of het plafond) terug worden geplaatst. Anders functioneert het ventilatiesysteem niet meer optimaal.

De ventilatielucht wordt middels ventielen toe- en afgevoerd. Kieren onder de deuren in de wo- ning zorgen ervoor dat er een luchtstroom in de juiste richting ontstaat. Om er zeker van te zijn dat de juiste ventilatiehoeveelheden in de ver- trekken gehandhaafd blijven, moet de volgende zaken in acht genomen worden:

■ Sluit kieren niet af;
■ Verander de instelling van de ventielen niet;
■ Verwissel de ventielen niet met elkaar.

2.5 Storingen

Als de WHR een storing heeft, kan dit als volgt kenbaar gemaakt worden:

■ De storingsmelding verschijnt op het display;
■ De storingsindicator op de 3-standenschakelaar gaat branden.

In de volgende paragrafen worden deze onderhoudswerkzaamheden kort toegelicht.

2.5.1

Storingsmeldingen op de digitale bediening

Als er een storing optreedt, verschijnt de storingscode hiervan op de digitale bediening. Op het scherm van de digitale bediening verschijnt altijd een 'A' of een 'E' code met een cijfertoevoeging. Met behulp van de storingsoverzicht kan worden opgezocht wat de betreffende storingsmelding betekent.

2.5.2

3-Standenschakelaars met storingsindicatie

De 3-standenschakelaars die beschikken over een storingsindicator geven hiervan melding zodra er een storing is opgetreden. Dat gebeurt afhankelijk van het type 3-standenschakelaars op één van de volgende twee manieren:

■ 3-Standenschakelaar met storingsindicator. De storingsindicator zal bij een storing (en bij een filter vuil melding) gaan branden.
■ Draadloze 3-standenschakelaar (RF) met storingsindicator.

De storingsindicatoren zullen, zodra deze 3-standenschakelaar gebruikt wordt, gaan branden. Hierbij zal één storingsindicator 1 x groen oplichten als teken dat er communicatie is. Vervolgens zullen bij een storingsmelding (en bij een filter vuil melding) de beide storingsindicatoren 3x rood knipperen. Daarna zullen beide storingsindicatoren nog 1 x groen oplichten.

De storingsindicator op de 3-standenschakelaars gaat niet alleen bij storingen branden, maar ook bij filtervuil waar-schuwingen ten behoeve van het reinigen van de filters.

2.5.3 Wat te doen in geval van storing?

Neem in geval van een storing contact op met de installateur. Noteer de storingscode die op het scherm van de digitale bediening verschijnt. Noteer ook het type van de WHR. Zie hiervoor de typeplaat aan de bovenkant van de WHR.

De stekker moet steeds in het stopcontact blijven, tenzij de WHR voor een ernstige storing, filterreiniging of -vervanging, of om een andere dringende reden, buiten bedrijf moet worden gesteld.

Wanneer de stekker uit het stopcontact

wordt gehaald, zal er geen mechanische ventilatie van de woning meer zijn. Hierdoor kunnen vocht- en schimmelproblemen in de woning optreden. Langdurige uitschakeling van de WHR moet dus worden voorkomen.

Als de WHR is geïnstalleerd in een ruimte met een gemiddeld hogere luchtvochtigheid (zoals badkamer of toilet) bestaat de kans op condensvorming aan de buitenkant van de WHR. Dit is een normaal verschijnsel, vergelijkbaar met condensorming op een raam, waar niets aan hoeft te worden gedaan.

2.6 Einde van levensduur

Overleg met de leverancier wat met de WHR gedaan moet worden aan het einde van zijn levensduur. Indien het niet mogelijk is de WHR terug te leveren, gooi deze dan niet bij het normale afval, maar informeer bij de gemeente naar de mogelijkheden voor hergebruik van componenten of milieuvriendelijke verwerking van de materialen.

Gooi ook de batterijen van de draadloze (RF) schakelaars niet weg bij het normale afval maar lever deze in bij de daarvoor aangewezen plaatsen.

Dit hoofdstuk beschrijft hoe de WHR moet worden geïnstalleerd.

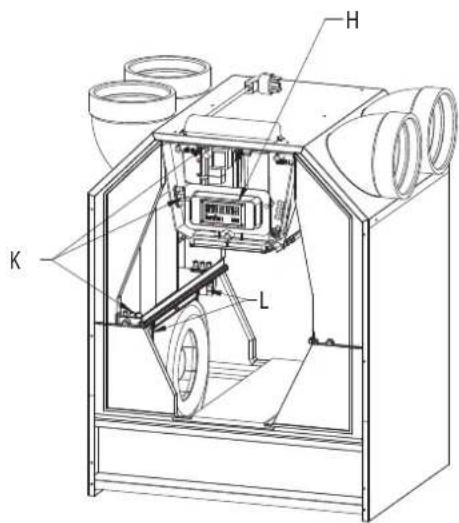

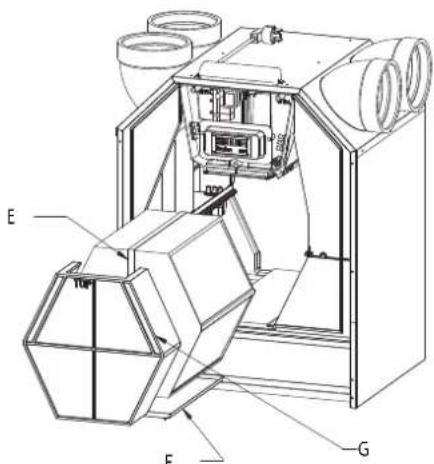

3.1 WHR samenstelling

De WHR 930 bestaat standaard uit:

■ Externe behuizing (A) van gecoate platen;
■ Interieur (B) van hoogwaardig, geëxpandeerd polypropyleen (E)PP;
■ 4 Aansluitingen (C) voor de luchtkanalen;
■ 2 filters (D) voor de luchtzuivering, type G3 voor de buitenlucht en type G3 voor de retourlucht;
■ 2 Energiezuinige gelijkstroommotoren (E) met hoog rendement wiel;
■ HR (Hoog Rendement) warmtewisselaar (F);
■ Besturingsprint (H) met aansluitingen voor de ventilatoren, de bypass, het vorstvrij element, temperatuurvoelers (T1 t/m T4), de 3-standenschakelaar met of zonder storings- en filterindicatie (optioneel) en de badkamerschakelaar (optioneel);
■ Typeplaat (I) met daarop de gegevens van de WHR (niet zichtbaar);
■ Condensafvoer (J) voor het afvoeren van het condensaat van de warme retourlucht;
■ Sticker (K) met daarop de luchtaansluitingen (niet zichtbaar);
■ Perilex stekker als 230V aansluiting (L);
■ Display (M) voor het uitlezen van gegevens en instelprocedures.

WHR 930 Basis nL (normale Luchthoeveelheid)
Stand Ventilatiecapaciteit Vermogen
STAND LAAG	120 m3/h bij 30 Pa	21 W
STAND MIDDEN	180 m3/h bij 65 Pa	44 W
STAND HOOG	260 m3/h bij 140 Pa	105 W
MAXIMAAL 350 m3/h bij 240 Pa 243 W
Stand Ventilatiecapaciteit Stroom
STAND LAAG	120 m3/h bij 30 Pa	0,17 A
STAND MIDDEN	180 m3/h bij 65 Pa	0,35 A
STAND HOOG	260 m3/h bij 140 Pa	0,81 A
MAXIMAAL 350 m3/h bij 240 Pa 1,77 A
Elektra
Voedingsspanning		230/50 V/Hz
Cos.phi		0,50 - 0,60
Geluidsvermogen Toevoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	120 m3/h bij 30 Pa	50 dB(A)
STAND MIDDEN	180 m3/h bij 65 Pa	59 dB(A)
STAND HOOG	260 m3/h bij 140 Pa	68 dB(A)
MAXIMAAL 350 m3/h bij 240 Pa 75 dB(A)
Geluidsvermogen Afvoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	120 m3/h bij 30 Pa	43 dB(A)
STAND MIDDEN	180 m3/h bij 65 Pa	48 dB(A)
STAND HOOG	260 m3/h bij 140 Pa	55 dB(A)
MAXIMAAL 350 m3/h bij 240 Pa 61 dB(A)
WHR 930 Basis HL (HogeLuchthoeveelheid)
Stand Ventilatiecapaciteit Vermogen
STAND LAAG	140 m3/h bij 40 Pa	27 W
STAND MIDDEN	180 m3/h bij 65 Pa	44 W
STAND HOOG	325 m3/h bij 215 Pa	196 W
MAXIMAAL 350 m3/h bij 240 Pa 243 W
Stand Ventilatiecapaciteit Stroom
STAND LAAG	140 m3/h bij 40 Pa	0,21 A
STAND MIDDEN	180 m3/h bij 65 Pa	0,81 A
STAND HOOG	325 m3/h bij 215 Pa	1,42 A
MAXIMAAL 350 m3/h bij 240 Pa 1,77 A
Elektra
Voedingsspanning 230/50 V/Hz
Cos.phi 0,50 - 0,60
Geluidsvermogen Toevoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	140 m3/h bij 40 Pa	54 dB(A)
STAND MIDDEN	180 m3/h bij 65 Pa	68 dB(A)
STAND HOOG	325 m3/h bij 215 Pa	74 dB(A)
MAXIMAAL 350 m3/h bij 240 Pa 75 dB(A)
Geluidsvermogen Afvoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	140 m3/h bij 40 Pa	45 dB(A)
STAND MIDDEN	180 m3/h bij 65 Pa	55 dB(A)
STAND HOOG	325 m3/h bij 215 Pa	59 dB(A)
MAXIMAAL 350 m3/h bij 240 Pa 61 dB(A)
Algemene specificaties
Materiaal HR Wisselaar Polystyreen
Materiaal Interieur		(E)PP / PA / PC
Thermisch Rendement		95%
Massa		39 kg

3.3 Maatschets

3.4 Installatievoorwaarden

Om vast te stellen of de installatie van de WHR in een bepaalde ruimte mogelijk is, moet er rekening gehouden worden met de volgende aspecten:

De WHR moet worden geïnstalleerd volgens de algemene en plaatselijk geldende veiligheid- en installatievoorschriften van onder andere elektriciteit- en waterleidingbedrijf alsmede volgens de voorschriften in deze handleiding.
■ De plaats van de installatie moet zodanig worden gekozen, dat rondom de WHR voldoende ruimte aanwezig is voor de lucht-aansluitingen en de toevoer- en afvoer-leidingen, maar ook voor het uitvoeren van onderhoudswerkzaamheden.
In de ruimte moeten de volgende voorzieningen aanwezig te zijn: - Luchtkanaalaansluitingen. - 230V elektrische aansluiting.

- Voorzieningen voor de condensafvoer.

■ De WHR moet in een vorstvrije ruimte geïnstalleerd worden. Het condenswater moet vorstvrij, onder afschot en met gebruik van een sifon worden afgevoerd.

Wij adviseren de WHR niet in ruimtes te installeren met een gemiddeld hogere luchtvochtigheid (zoals badkamer of toilet). Dit om condensvorming aan de buitenkant van de WHR te voorkomen.

■ De WHR mag uitsluitend aangesloten worden op een wasemkapsysteem van Zehnder - J.E. StorkAir. leder ander wasem-kapsysteem zal de basiswerking van de balansventilatiesysteem teniet doen.

Om goede en tochtvrije luchtdoorstroming in de woning te verkrijgen moet onder de binnendeuren bewust een opening van minimaal 10mm vrijgelaten worden. Wanneer deze openingen worden afgedicht, door bijvoorbeeld deurrubbers of hoogpolig tapijt, zal de luchtdoorstroming in de woning stagneren. Het systeem zal hierdoor niet meer optimaal functioneren.

3.5 Installatie van de WHR

3.5.1 Transport en uitpakken

Neem de nodige voorzichtigheid in acht tijdens het transporteren en uitpakken van de WHR.

Zorg dat het verpakkingsmateriaal op een milieuvriendelijke manier wordt afgevoerd.

3.5.2 Controle van levering

Neem direct contact op met de leverancier bij constatering van schade of het niet compleet zijn van de levering. Tot de levering behoren:

■ WHR; Controleer op het typeplaatje of het type juist is;
■ 4 x 45° aansluitbochten;
■ Bevestigingsbeugel;
■ Handleiding.

De WHR wordt in de volgende types geleverd:

Type

WHR 930 Basis L WHR 930 Basis R

Betekenis van de toevoegingen:

■ L = Betreft een linker uitvoering.
■ R = Betreft een rechter uitvoering.
■ RF = Bevat standaard de functie van draadloze bediening.

3.6 Montage aan de WHR

3.6.1 Montage aan wand

Monteer de WHR tegen een wand met een massa van minimaal 200 kg/m². Voor andere wanden adviseren wij het onderstel van Zehnder - J.E. StorkAir op de grond (optioneel te verkrijgen) te gebruiken. Hiermee wordt contactgeluid zoveel mogelijk voorkomen.

1. Bevestig de meegeleverde ophangbeugel waterpas aan de wand.

2. Monteer de condensafvoer aan de onderkant van de WHR. De aangegeven maat van 235 mm is een indicatie; deze is afhankelijk van het type condensafvoer die gekozen wordt.

Zorg ervoor dat er vóór de WHR minimaal 1 meter ruimte aanwezig is in verband met de benodigde ruimte voor onderhoudswerkzaamheden. Aan de zijkanten van de WHR hoeft voor een goed functioneren van de WHR geen ruimte te worden vrijgehouden.

Monteer de WHR niet met de zijkant tegen de wand in verband met risico's op contactgeluid.

3.6.2 Aansluiting van luchtkanalen

Tijdens het monteren van de luchtkanalen moet er rekening gehouden worden met de volgende aspecten:

Monteer een geluidsdemper van minimaal 1 meter recht direct op de toevoer- en retouraansluitingen. Voor advies hierover kan contact opgenomen worden met Zehnder - J.E. StorkAir;
■ Monteer de aan te sluiten luchtkanalen, minimaal ø150 mm, met zo min mogelijk luchtweerstand en vrij van lekkage;
Bij gebruik van flexibele kanalen uitsluitend de kanaalsystemen van Zehnder - J.E. StorkAir gebruiken. Ieder ander flexibele kanaal zal de basiswerking van de balansventilatiesysteem teniet doen;
Wij adviseren het ventilatiesysteem te voorzien van een motorloze wasemkap en toe- en afvoerventielen van Zehnder - J.E. StorkAir;
Isoleer het buitenluchttoevoerkanaal en het luchtafvoerkanaal tussen de dak-/geveldoor-voer en de WHR dampdicht. Hiermee wordt condensvorming aan de buitenzijde van de kanalen voorkomen;
■ Installeer het luchtafvoerkanaal afwaterend naar de WHR;
■ Het luchtafvoerkanaal moet voorzien worden van een dubbelwandige of geïsoleerde dakdoorvoer. Hiermee wordt condensvor-

ming tussen het dakbeschot voorkomen. Het luchtafvoerkanaal moet verder afwaterend naar de WHR worden geïnstalleerd;

Wij adviseren de toevoerkanalen vanaf de WHR tot aan de toevoerventielen thermisch en dampdicht te isoleren, dit om opwarming van de koele buitenlucht bij ingebruikzijnde bypass te voorkomen.

3.6.3 Aansluiting van condensafvoer

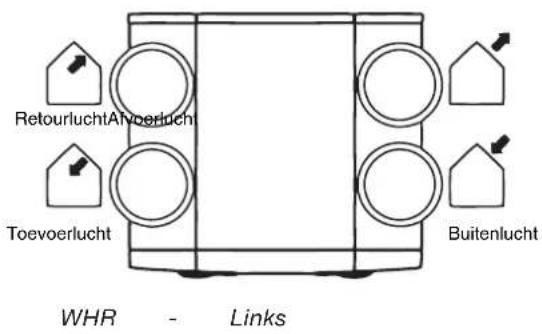

WHR 930 - Links

WHR 930 - Rechts

In de warmtewisselaar wordt de warme afvoer-lucht door de buitenlucht afgekoeld. Hierdoor zal het vocht in de binnenlucht condenseren in de warmtewisselaar. Het condenswater dat in de warmtewisselaar ontstaat wordt naar een PVC-condensafvoer geleid.

De aansluiting voor de condensafvoer heeft een uitwendige diameter van 32 mm. Deze bevindt zich aan de onderkant van de WHR.

■ Sluit de condensafvoer via een leiding of slang aan op het waterslot van het binnenri-ool;
■ Positioneer de bovenrand van het waterslot minimaal 40 mm onder de condensafvoer van de WHR.
■ Zorg ervoor dat het uiteinde van de leiding of slang onder het waterniveau uitmondt.

Zorg ervoor dat het waterslot van de aan-sluiting op het binnenriool altijd gevuld is met water.

Zorg ervoor dat het uiteinde van de slang minimaal 60 mm onder het waterniveau zit. Dit zorgt ervoor dat de WHR in geen geval leklucht aanzuigt.

3.7 In bedrijf nemen van de WHR

De WHR moet na installatie in bedrijf genomen worden.

Dat kan gedaan worden via de P-menu's van de digitale bediening. In deze P-menu's kunnen diverse instellingen (met name: ventilatie-regelingen) gekozen worden voor de WHR. Hieronder wordt een overzicht gegeven van de beschikbare P-menu's:

Menu Mogelijkheden

P1 Aflezen van statusen (uit menu P2)

P2 Instellen van tijdvertragingen

P3 Instellen van ventilatiestanden

P4 Aflezen van temperaturen

P5 Instellen van aanvullende regelingen

P6 Instellen van aanvullende regelingen

P7 Het aflezen en resetten van storingen(en systeeminformatie)

P8 Instellen van 0-10V ingangen

P9 Aflezen van statusen (uit menu P5)

De P-menu's P1, P2 en P9 zijn toegankelijk voor de gebruiker, hoofdzakelijk bedoeld om statusen af te lezen en tijdvertragingen in te stellen. De overige Pmenu's P3 t/m P8 zijn uitsluitend bestemd voor de installateur.

Na een spanningsuitval op de WHR zal de bypass klep de eerste 4 minuten niet bewegen tenzij het inregelbedrijf wordt ingeschakeld.

3.7.1 Display op het toestel

menu inschakelen

OK omlaag

toevoer uit

(led groen)

comfort temperatuur

(led groen)

Weergave in het display

A Ventilatiestand afwezig
1 Ventilatiestand laag
2 Ventilatiestand midden
3 Ventilatiestand hoog
XX Menu indicatie
XX Storingscode (knippert)
Bypass

Toegang tot de menu's

Volgarde	Druk toets	Display	Omschrijving
1	MENU	P2	Tijdvertragingen
2	▲ + ▼(3 seconden)	P3	Toetsen gelijk-tijdig indrukken
3	▲	P4	Temperaturen
4	▲	P5	Regelingen
5	▲	P6	Regelingen
6	▲	P7	Storing / Reset / Zelftest
7	▲	P8	0 - 10V Ingangen
8	▲	P5	Statusen

Instelvoorbeeld

MIDDENSTAND van de toevoerventilator op 40% instellen

Volgarde	Druk toets	Display	Omschrijving
1	MENU	P2	Tijdvertragingen
2	▲+▼(3 seconden)	P3	Toetsen gelijk-tijdig indrukken
3	OK	P30	Afvoervent.Stand A
4	▲(6x)	P36	Kies P36
5	OK	50	Acuteleinstellingen
6	▼(10x ofvasthouden)	40	Kies 40
7	OK	P35	Waarde staatop 40
8	MENU	P3
9	MENU	1	Ventilatorstand

Sommige P-menu's (zoals P1 en P9) kunnen alleen uitgelezen worden.

(Uitlees)menu verlaten.

■ Druk op "MENU" (i.p.v. 'OK').

Het display kan niet gebruikt worden om de ventilatiestand van de WHR te wijzigen. De pijltjes toetsen zijn uitsluitend voor het instellen van regelingen.

3.7.2 P menu's voor installateur

Menu's met een streepje bij minimum en maximum waarde zijn uitleesmenu's.

Menu P3 > Instellen van ventilatieregelingen

		Waarden ventilatieregelingen
Submenu Omschrijving Minimum	Maximum Standaard
P30 N.v.t. 0% of 15% 97% nL / HL				15% / 15%
P31 Instelling van het vermogen (in %) van de afvoerventilator in LAAGSTAND.		16%	98% nL / HL	35% / 40%
P32 Instelling van het vermogen (in %) van de afvoerventilator in MIDDENSTAND.		17%	99% nL / HL	50% / 70%
P33 Instelling van het vermogen (in %) van de afvoerventilator in HDOGSTAND.		18%	100%	nL / HL70% / 90%
P34 N.v.t.	0% of 15% 97% nL / HL			15% / 15%
P35 Instelling van het vermogen (in %) van de toevoerventilator in LAAGSTAND.		16%	98% nL / HL	35% / 40%
P36 Instelling van het vermogen (in %) van de toevoerventilator in MIDDENSTAND.		17%	99% nL / HL	50% / 70%
P37 Instelling van het vermogen (in %) van de toevoerventilator in HDOGSTAND.		18%	100%	nL / HL70% / 90%
P38	Actuele vermogen (in %) van de afvoerventilator.	-	-	Actuele %
P39	Actuele vermogen (in %) van de toevoerventilator.	-	-	Actuele %

Menu P4 > Aflezen van temperaturen

		Waarden temperaturen
Submenu	Omschrijving	Minimum	Maximum	Reset
P41	Comforttemperatuur	12 °C	28 °C	20 °C
P45	Actuele waarde van T1 (= temperatuur van buitenlucht)	-	-	Actuele °C
P46	Actuele waarde van T2 (= temperatuur van toevoerlucht)	-	-	Actuele °C
P47	Actuele waarde van T3 (= temperatuur van retourlucht)	-	-	Actuele °C
P48	Actuele waarde van T4 (= temperatuur van afvoerlucht)	-	-	Actuele °C

Menu P5 > Instellen van aanvullende regelingen

		Waarden aanvullende regelingen
Submenu Omschrijving Minimum Maximum Reset
P50 Activering van de openhaardregeling. 0 (=Nee) 1 (=Ja) 0
P51 Aanwezigheid van een vorstvrij element opgeven. 0 (=Nee) 1 (=Ja) 0
	Noot:De WHR is standaard voorzien van een vorstvrij element. Als de WHR gereset moet worden naar de oorspronkelijke fabrieksinstellingen via P75, dan wordt het vorstvrij element standaard op “AFWEZIG” gezet.Zet de waarde weer op ‘1’ na een algehele reset via menu P75.
P52 Instelling van de vorstvrij regeling.■ 0; Extra zeker regelen.■ 1; Zeker regelen.■ 2; Nominaal regelen.■ 3; Spaar regelen.		0	3	2
		Noot:Bij EXTRA ZEKER REGELEN wordt het vorstvrij element het snelst ingeschakeld; deze stand biedt dus de meeste zekerheid voor het behoud van balansventilatie. Omgekeerd wordt het vorstvrij element bij SPAAR REGELEN zo laat mogelijk ingeschakeld; deze stand biedt dus de minste zekerheid voor het behoud van balansventilatie.Bij de ingebruikname van de WHR kan de vorst-vrij regeling meestal op stand 2: NOMINAAL REGELEN (= fabrieksin-stelling) blijven staan. Alleen in gebieden waar het ’s winters vaak koud is (met regelmatig dagen van rondom -10 °C of zelfs nog kouder) kan voor stand 1: ZEKER REGELEN of zelfs stand 0: EXTRA ZEKER REGELEN gekozen worden.
P54 Aanwezigheid van een bypass opgeven. 0 (=Nee) 1 (=Ja) 1
		Noot:De WHR is standaard uitgerust met een bypass. Laat de waarde dus op ‘1’ staan.
P56 Instelling van de benodigde luchthoeveelheid voor de woning.■ nL: ‘normale Luchthoeveelheid’.■ HL: ‘Hoge Luchthoeveelheid’.		nL HL	HL
		Noot:Het instellen van de luchthoeveelheid in P56 (op “nL” of “HL”) is het vertrekpunt voor het inregelen van de lucht-specificaties en dus het instellen van de ventilatoren.
P57 Instelling van het type WHR.■ Li = ‘Linker uitvoering’.■ Re = ‘Rechter uitvoering’.		Li	Re	Li
		Noot:Af fabriek is de WHR goed ingesteld.Zie ook de typeplaat voor deze gegevens.
P58 N.v.t.	010
P59 N.v.t.	0 (=Nee) 2 (=Ja) 0
	Noot:Deze waarde altijd op standaard laten staan.

Menu P6 > Instellen van aanvullende regelingen

		Waarden aanvullende regelingen
Submenu Omschrijving Minimum Maximum Reset
P60	N.v.t.	0 (=Nee) 3 (=Ja) 0
	Noot:Deze waarde altijd op standaard laten staan

Menu P7 > Aflezen van storingen (en systeeminformatie)

		Waarden (storings)informatie
Submenu Omschrijving Minimum Maximum Reset
P70 Actuele softwareversie. Versienummer software (zonder 'v')
P71 Laatste storing. Code conform alarm- en		storingsindicatie.
P72 Eén na laatste storing. Code conform alarm- en		storingsindicatie.
P73 Twee na laatste storing. Code conform alarm- en		storingsindicatie.
P74 Resetten van een storingstoestand van de WHR. 0 1 0
P75 Algehele reset.		0	1	0
		Druk 5 seconden op 'OK' van het display of van het CC Ease paneel om een algehele reset door te voeren.Alle oorspronkelijke fabrieksinstellingen worden na een algehele reset weer ingesteld.
		[24TD]Na een algehele reset vraagt de WHR om 'nL / HL' (zie P56) en 'Li /Re' (zie P57) opnieuw in te stellen.
		Na een algehele reset zullen alle instellingen en de aanwezige regelingen opnieuw moeten worden ingesteld.
		De WHR is standaard uitgerust met een vorstvrij element, deze moet opnieuw aangemeld worden in menu P51 omdat deze na een algehele reset standaard afgemeld staat.
P76 Zelftest van de WHR 0 1 0
		Noot:Direct na het activeren van de zelftest gaat de WHR naar het hoogste toerental. Direct na activeren van de zelftest opent en sluit de bypassklep. Als de zelftest goed verloopt opent en sluit vervolgens de klep van het vorstvrij element.
P77	Reset Filtervuiltijd teller 0 1 0
	Noot:Hiermee reset de teller die de filtervuil melding op de WHR veroorzaakt. Zo kan de filter worden gereinigd of vervangen voordat de filtervuil melding is verschenen.

3.8 Inregelen van luchtspecificaties

De WHR moet na installatie ingeregeld worden.

Dat kan gedaan worden met de bovenstaande luchtspecificaties van de WHR.

De standaardinstellingen van de WHR, nL, zijn:

Stand LAAG 35%
Stand MIDDEN 50%
Stand Hoog 70%

De standaardinstellingen van de WHR, HL, zijn:

Stand LAAG 40%
Stand MIDDEN 70%
Stand Hoog 90%

Doe het volgende om de WHR (na installatie) in te regelen:

1 . Zet de WHR in het inregelbedrijf. - Display: Druk minimaal 3 seconden gelijktijdig op en totdat "InR"op het display verschijnt.

In het inregelbedrijf staan de klep van de bypass en het vorstvrij element altijd dicht. Na 30 minuten schakelt de WHR automatisch weer uit het inregelbedrijf.

1. Sluit alle ramen en de buitendeuren.

2. Sluit vervolgens alle binnendeuren.

3. Controleer de aanwezigheid van bouwkundige overstroomvoorzieningen (minimaal 12 cm² per l/s).

De bouwkundige overstroomvoorzieningen moeten minimaal 12 cm2 per l/s zijn.

1. Controleer of beide ventilatoren in de drie toerentallen functioneren.

2. Schakel de WHR in het hoge toerental.

3. Plaats alle ventielen en stel de ventielen in volgens de opgegeven instelgegevens of zoals in de referentiewoning.

Indien geen gegevens bekend zijn:

- Plaats de ventielen en zet de ventielen zover mogelijk open.

- Meet de luchthoeveelheden; eerst de toevoerlucht en daarna de afvoerlucht.

- Wijken de gemeten luchthoeveelheden meer dan +/- 10% af van de nominale luchthoeveelheden en is het merendeel van de afwijkingen positief, zorg er dan voor dat alle afwijkingen positief zijn. Is het meerendeel van de afwijkingen negatief, zorg er dan voor dat alle afwijkingen negatief zijn. Zorg ook dat één toevoer- en één afvoerventiel geheel open blijven.

8

Wijzig de ventilatorinstellingen in de P-menu's P30 t/m P37 van de digitale bediening.

- Kies een zo laag mogelijke instelling in verband met het energieverbruik.

- Zorg ervoor dat de verhouding tussen laag, midden en hoog gelijk blijven.

Gebruik de grafiek met de luchtspecificaties van de WHR om de ventilatoren in te stellen.

9 . Mochten de nu ingestelde luchthoeveel-

heden nog teveel afwijken:

- Regel dan de ventielen na.

1 0 . Controleer nadat alle ventielstanden zijn

vastgesteld, nogmaals de gehele installatie.

1. Schakel de WHR (terug) in ventilatiestand 2.

- Display: Druk minimaal 3 seconden gelijk-

tijdig op en totdat 'InR' weer van het display verdwijnt.

Bij monteren van het afdichtpaneel moet de onderkant van het afdichtpaneel eerst achter de opstaande kant gestoken worden voor een goede afdichting.

3.9 Onderhoud voor installateur

Het volgende onderhoud moet door de installateur worden uitgevoerd:

■ Het inspecteren van de warmtewisselaar en de ventilatoren;
■ Het reinigen van de filter bij de aanwezigheid van een vorstvrij element.

In de volgende paragrafen worden deze onderhoudswerkzaamheden kort toegelicht.

Als de onderhoudswerkzaamheden aan de WHR niet (periodiek) worden uitgevoerd, zal het ventilatiesysteem uiteindelijk niet meer optimaal kunnen functioneren.

3.9.1 Warmtewisselaar en ventilatoren inspecteren

Controleer de condensafvoer, de ventilatoren en de warmtewisselaar 1x per 2 jaar.

1. Verwijder de spanning (A) van de WHR.

2. Verwijder de filters (B) uit de WHR.

3. Maak het frontpaneel los door de schroeven (C) te verwijderen.
   4 . Schuif het frontpaneel omhoog en neem het frontpaneel van de WHR. 7
   5 . Maak het afdichtpaneel los door de schroeven (D) te verwijderen.

WHR - Linker uitvoering

1. Trek aan de band (E) om de warmtewisse- laar en de lekbak (F) te verwijderen.
2. Verwijder het bypasskanaal (G) bij de linker uitvoering van de WHR.

WHR - Rechter uitvoering

1. Verwijder het bypasskanaal (G) bij de m rechter uitvoering van de WHR.
2. Trek aan de band (E) om de warmte-wisselaar en de lekbak (F) te verwijderen.

1. Neem de warmtewisselaar uit de lekbak (F).

Er kan nog restwater in de warmtewisselaar zitten!

Beschadig de temperatuurvoeler niet.

1 5 . Monteer alle onderdelen in o volgorde terug.

1 6 . Voer de zelftest uit volgens m

1. Reinig indien noodzakelijk, de warmtewisselaar.

- Dompel de warmtewisselaar enige malen in warm water (max. 40 °C).

- Spoel de warmtewisselaar met schoon warm leidingwater door (max. 40°C).

- Neem de warmtewisselaar met beide handen op de gekleurde zijvlakken en schud het water uit de warmtewisselaar.

Monteer de lekbak (F) op de juiste manier onder de warmtewisselaar. De gaten in de lekbak moeten aan de kant van de condens- - afvoer zitten.

Draai de schroeven met een maximaal aan-draaimoment van 1,5 Nm aan. Dit is ongeveer gelijk aan stand 2 van een gemiddelde accu-boormachine.

Gebruik geen agressieve of oplossende schoonmaakmiddelen voor het schoonma- ken.

3.9.2

Reinigen van het vorstvrij element fi Iter

Monteer de wisselaar nog niet. Met onderstaande stappen kunnen de ventilatoren worden gedemonteerd, geïnspecteerd en (indien nodig) worden gereinigd.

Reinig het filter van het vorstvrij element 1x per 4 jaar

1. Verwijder het kunststof paneeltje (H) dat vóór de besturingsprint zit door de twee schroeven los te draaien.

2. Verwijder de spanning van de WHR.

3. Verwijder de filters (B) uit de WHR.

3 Maak het frontpaneel los door de schroeven (C) te verwijderen.

1 1 . Maak de connectoren (K) en de aafdedraad Schuif het frontpaneel omhoog en ne op de besturingsprint los, en verwijder de frontpaneel van de WHR. snoeren compleet met de twee doorvoer- tules (K). 5 . Maak het afdichtpaneel los door de schroeven (D) te verwijderen.

1 2 . Verwijder het gehele slakkenhuis (B) door Verwijder het kunststof paneeltje (H) de klikks (M) in te drukken. vóór de besturingsprint zit door de twee

1 3 . Verwijder de instroomkeel door de klikschroeven los te draaien.

rondom het slakkenhuis in te drukken.

7 . Maak de connectoren (K) en de aard op de besturingsprint los, en verwijder de snoeren compleet met de twee doorvoertules (K).

1. Reinig de ventilatoren.

1. Verwijder de kabel van de besturingsprint.

9 . Demonteer de bodem van het vorstv element.

- De bodem zit met vier kliksluitingen in de electronicaslede gemonteerd. Twee kliksluitingen zitten aan de voorkant (zichtbaar) en twee aan de achterkant (niet zichtbaar).

1. Reinig het filter met een borstel.

1 1 . Verwijder eventuele aanslag ro vochtige doek.

1. Monteer alle onderdelen in omgekeerde volgorde terug.

2. Voer de zelftest uit volgens menu P76.

Gebruik een zachte borstel om de ventilatorschoepen schoon te maken.

Monteer de lekbak (F) op de juiste manier onder de warmtewisselaar. De gaten in de lekbak moeten aan de kant van de condensafvoer zitten.

Gebruik een stofzuiger om het stof te verwijderen.

Beschadig de ventilatorschoepen niet.

Draai de schroeven met een maximaal aan-draaimoment van 1,5 Nm aan. Dit is ongeveer gelijk aan stand 2 van een gemiddelde accu-boormachine.

3.10 Storingen

Als de WHR een storing heeft, dan verschijnt er in de meeste gevallen een storingsmelding op het scherm van de digitale bediening.

Echter, niet in alle gevallen verschijnen er storingsmeldingen op de digitale bediening, terwijl er wel storingen (of problemen) zijn. In de volgende paragrafen worden beide typen storingen (of problemen) kort toegelicht.

3.10.1 Storingsmeldingen op de digitale bediening

Hieronder wordt een overzicht van de storingsmeldingen op de digitale bediening gegeven.

Code Desription
A1 NTC voeler T1 is defect. (= Temperatuur van de buitenlucht)
A2 NTC voeler T2 is defect. (= Temperatuur van de toevoerlucht)
A3 NTC voeler T3 is defect. (= Temperatuur van de retourlucht)
A4 NTC voeler T4 is defect. (= Temperatuur van de afvoerlucht)
A5 Storing aan de motor van de bypass.
A6 Storing aan de motor van het vorstvrij element.
A7 Vorstvrij element verwarmt niet voldoende.
A8 Vorstvrij element wordt te heet.
E1 Afvoerventilator draait niet.
E2 Toevoerventilator draait niet.
EA2	N.v.t.
‘Fil’ ‘tEr’	Intern Filter is vuil

Er mag geen vocht bij de elektrische aansluitingen komen.

3.10.2 Storingswijzers

Hieronder worden storingswijzers gegeven voor de hiervoor vermelde storingsmeldingen zoals deze op de digitale bediening kunnen worden weergegeven bij storingen.

    H["E1 / E2 Storing afvoerventilator/toevoerventilator"] --> I["Demonteer filters, front en metalen afdichtfront"]
    I --> J{230 VAC op de ventilatoraansluiting op de print aanwezig?}
    J -->|Yes| K["Activeer de zelftest (P76 op 1)"]
    J -->|No| L["Verwijder de spanning en vervang de print LET OP: WHR opnieuw inregelen"]
    K --> M{Stuurspanning ventilator (1.5 - 10 VDC) op de print?}
    M -->|Yes| N["Ja"]
    M -->|No| O["Verwijder de spanning en demoteer de wisselaar en het schuimdeel bypass en vervang de ventilator"]
    O --> P["Verwijder de spanning en verwang de print LET OP: WHR opnieuw inregelen"]

    style A fill:#f9f,stroke:#333
    style H fill:#ccf,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#fcc,stroke:#333
    style L fill:#cff,stroke:#333
    style M fill:#ffc,stroke:#333
    style O fill:#fcc,stroke:#333

3.10.3 Storingen (of problemen) zonder meldingen

Hieronder wordt een overzicht van de storingen (of problemen) zonder meldingen gegeven.

Probleem/Storing Aanwijzing Controle / actie
Alles uit Wel voeding Controleer de zekering op de besturingsprint.		Is de zekering OK, dan is de besturingsprint defect.
Hoge inblaastemperatuur in de zomer Bypass blijft dicht Verlaag de comforttemperatuur.
Lage inblaastemperatuur in de winter Bypass blijft open Verhoog de comforttemperatuur.
Geen of weinig toevoer lucht; douche blijft nat	Filters verstopt Vervang de filters.
	Ventielen verstopt Reinig de ventielen.
	Wisselaar verstopt door vuil	Reinig de wisselaar.
	Wisselaar dichtgevroren	Ontdooi de wisselaar.
	Ventilator vervuild	Reinig de ventilator.
	Ventilatiekanalen verstopt	Reinig de ventilatiekanalen.
	WHR staat in vorstbedrijf	Wacht tot het weer warmer wordt.
Teveel geluid	Lagers van ventilator defect	Vervang de lagers van de ventilator.
	Ventilatorinstellingen	Wijzig de ventilatieregelingen.
	Slurpend geluid■ Sifon is leeg■ Sifon sluit niet af	Sluit sifon opnieuw aan.
	Fluitend geluid■ Ergens een luchtspleet	Werk de luchtspleet weg.
	Luchtstroomgeluid■ Ventielen sluiten niet aan op het kanaal.■ Ventielen staan onvoldoende open	Sluit de ventielen opnieuw aan.Regel de ventielen opnieuw in.
Condenslekkage	Condensafvoer verstopt	Reinig de condensafvoer.
	Condens uit afvoerkanaal loopt niet in lekbak	Controleer of de aansluitingen correct zijn.
Bedrade 3-standenschakelaar werkt niet	Bekabeling is niet goed	Controleer de schakeling van de 3-standenschakelaar via spanningsmeting:■ Spanning op alleen N & L3:[Ventilatoren draaien op Stand 1].■ Spanning op alleen N & L3 & L2:[Ventilatoren draaien op Stand 2].■ Spanning op alleen N & L3 & L1 of N & L3 & L2 & L1: [Ventilatoren draaien op Stand 3].
	Schakelaar is defect
Draadloze 3-standenschakelaar (RF) werkt niet	Batterij is leeg	Controleer de batterij.■ Vervang (indien nodig) de batterij.
	Schakelaar is niet juist afgestemd	Verwijder de spanning kort van de WHR. Stem de schakelaar opnieuw af kort nadat de spanning is ingeschakeld.

3.11 Servicedelen

Nummer Onderdeel Artikelnummer
1 Ventilatoren (links en rechts) 400200010
2 Besturingsprint in WHR 400300010
3 Temperatuurvoeler T2 / T4 (in slakkenhuis van beide ventilatoren) 400300040
4 Temperatuurvoeler T1 / T3 (bovenin apparaat; bij electronica slede) 400300030
5 Servomotor & kabel (voor de bypass en de vorstvrij element) 400300050
6	D	i	s	p	l	a
7	F	i	l	t	er
8 Warmtewisselaar					400400010
9 Vorstvrij element					400300060

3.12 Elektrisch schema: WHR 930 Basis - LINKER uitvoering

3.13 Elektrisch schema: WHR 930 Basis - LINKER uitvoering

EG-verklaring van overeenstemming

Zehnder Group Nederland B.V.

Lingenstraat 2 • 8028 PM Zwolle-NL

T [phone] • F [phone]

Handelsregister Zwolle 05022293

E G - v e r k l a r i n g v

Warmteterugwinunits: WHR 930 serie

Omschrijving machine

Voldoet aan richtlijnen

Machinerichtlijn (2006/42/EEG)

L a a g s p a n n i n g s r i

E M C - r i c h t l i j n

Zwolle, 18 augustus 2011

Zehnder Group Nederland B.V.
