Producttype	Balansventilatiesysteem met warmteterugwinning
Merk	Zehnder
Model	WHR 950 Basis
Toepassing	Verwarming / Ventilatie
Gewicht	47 kg
Voedingsspanning	230 V / 50 Hz
Thermisch rendement	95%
Ventilatiecapaciteit (laag)	125 m³/u bij 25 Pa
Ventilatiecapaciteit (midden)	200 m³/u bij 97 Pa
Ventilatiecapaciteit (hoog)	350 m³/u bij 326 Pa
Maximale ventilatiecapaciteit	450 m³/u bij 200 Pa
Vermogen (laag)	19 W
Vermogen (midden)	51 W
Vermogen (hoog)	228 W
Maximaal vermogen	245 W
Geluidsvermogen toevoer (laag)	49 dB(A)
Geluidsvermogen toevoer (midden)	62 dB(A)
Geluidsvermogen toevoer (hoog)	73 dB(A)
Geluidsvermogen afvoer (laag)	37 dB(A)
Geluidsvermogen afvoer (midden)	49 dB(A)
Geluidsvermogen afvoer (hoog)	59 dB(A)
Materiaal warmtewisselaar	Polystyreen
Materiaal interieur	(E)PP / PA / PC
Filtertype	G3 (buitenlucht en retourlucht)
Bypass voor vrije koeling	Ja, automatisch
Vorstbeveiliging	Ja, met vorstvrij element
Openhaardregeling	Ja, activeerbaar

Veelgestelde vragen - WHR 950 Basis ZEHNDER

Hoe vaak moet ik de filters reinigen of vervangen?

De filters moeten minimaal 1 keer per half jaar worden vervangen. Reinig ze elke 2 tot 3 maanden. De WHR geeft een melding (FiL/tEr) wanneer onderhoud nodig is.

Wat betekent de foutcode A1 op het display?

Foutcode A1 geeft aan dat de NTC temperatuursensor T1 (buitenlucht) defect is. Controleer de weerstand van de sensor volgens de tabel in de handleiding en vervang indien nodig.

Hoe stel ik de ventilatiestand in met het CC Ease paneel?

Gebruik de + en - knoppen op het CC Ease paneel om de ventilatiehoeveelheid te verhogen of te verlagen. U kunt kiezen uit stand A (afwezig), 1 (laag), 2 (normaal) of 3 (hoog). Druk op ✔ om terug te keren naar automatische modus.

Kan ik de WHR tijdelijk op hoogstand zetten voor extra ventilatie?

Ja, druk langer dan 2 seconden op de knop met het pijltje omhoog (✓) op het CC Ease paneel. Het display toont '3t' en na de ingestelde tijd (standaard 30 minuten) schakelt het toestel automatisch terug.

Wat is de functie van de bypass?

De bypass zorgt voor vrije koeling door 's nachts koele buitenlucht direct naar binnen te leiden, zonder warmteterugwinning. Dit verlaagt de binnentemperatuur in de zomer. De bypass werkt automatisch op basis van de ingestelde comforttemperatuur.

Hoe activeer ik de openhaardregeling?

De openhaardregeling moet door een installateur worden geactiveerd in het P-menu (P50 op 1 zetten). Zodra geactiveerd, kunnen de ventilatoren niet handmatig worden uitgeschakeld om terugzuigen van rook te voorkomen.

Wat moet ik doen bij een storing zonder melding (bijv. geen luchtstroom)?

Controleer of de filters verstopt zijn, de ventielen open staan, en of de warmtewisselaar niet is dichtgevroren. Ook kan de condensafvoer verstopt zijn. Raadpleeg de storingsgids in de handleiding voor specifieke acties.

Hoe reset ik de filterwaarschuwing?

Druk minimaal 4 seconden op de OK knop op het display van het toestel of op de ✔ knop van het CC Ease paneel totdat de filterwaarschuwing verdwijnt. Vergeet niet de filters daadwerkelijk te reinigen of vervangen.

Wat is de garantieperiode?

De WHR heeft een garantie van 24 maanden na installatie, met een maximum van 30 maanden na productiedatum. Garantie geldt alleen voor materiaal- en constructiefouten, mits het toestel volgens de voorschriften is gebruikt en onderhouden.

Kan ik de WHR bedienen met een draadloze schakelaar?

Ja, optioneel is een draadloze 3-standenschakelaar (RF) beschikbaar. De WHR heeft een ingebouwde RF-module of er kan een CC Ease paneel als ontvanger worden gebruikt. Vervang de batterij bij storing (lege batterij).

GEBRUIKSAANWIJZING WHR 950 Basis ZEHNDER

Koeling Ventilatie Filtering Verwarming

Alle rechten voorbehouden.

Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter niet verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist vermelden van informatie in deze handleiding.

Inhoudsopgave

Voorwoord 1

1 Inleiding 1

1.2 Garantie en aansprakelijkheid....1

1.2.1 Garantiebepalingen 1
1.2.2 Aansprakelijkheid ....1

1.3 Veiligheid 2

1.3.1 Veiligheidsvoorschriften....2
1.3.2 Veiligheidsvoorzieningen en maatregelen....2
1.3.3 Toegepaste pictogrammen 2

2 Voor de gebruiker

2.1 Begrippen ....3

2.1.1 Balansventilatie 3
2.1.2 Warmteterugwinning....3
2.1.3 Bypass voor vrije koeling....3
2.1.4 Vorstbeveiliging/Vorstvrij element 3
2.1.5 Openhaardregeling....3
2.1.6 0-10V Ingang (optioneel)....4
2.1.7 Draadloze (RF) bediening (optioneel)....4
2.1.8 Motorloze Wasemkap (optioneel)....4
2.1.9 Naverwarmerregeling (optioneel)....4
2.1.10 Bodemwisselaar (optioneel)....4
2.1.11 Extra opties luxe uitvoeringen ....4

2.2 Beschikbare bedieningsmiddelen 4

2.2.1 Display 4
2.2.2 3-standenschakelaar ....5
2.2.3 CO₂ sensor 5
2.2.4 Badkamerschakelaar 5
2.2.5 CC Ease paneel....6

2.3 Gebruik van CC Ease paneel 7

2.3.1 Datum en tijd instellen 7
2.3.2 Comforttemperatuur aflezen en instellen....7
2.3.3 Ventilatiehoeveelheid aflezen en instellen....7
2.3.4 Hoogstand tijdelijk inschakelen 8
2.3.5 Wasemkap in- en uitschakelen (optioneel)....8
2.3.6 Toevoer- en afvoerventilator in- en uitschakelen 9
2.3.7 Ventilatieprogramma instellen....9
2.3.8 Extra regelingen instellen 10
2.3.9 P-menu's voor gebruiker....11

2.4 Onderhoud voor gebruiker 12

2.4.1 Filters reinigen of vervangen....12
2.4.2 Ventielen (in woning) reinigen 13

2.5 Storingen 13

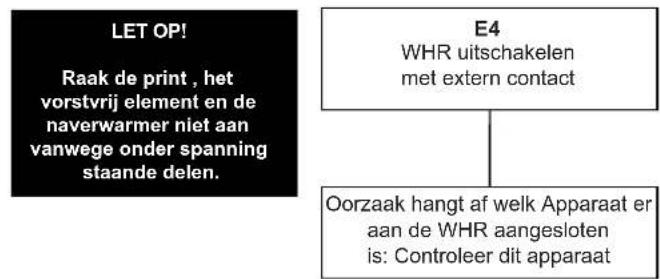

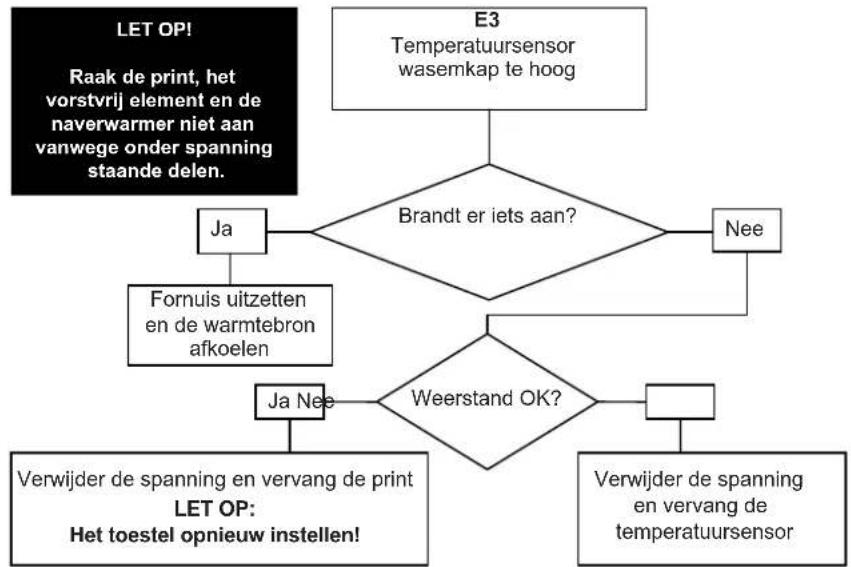

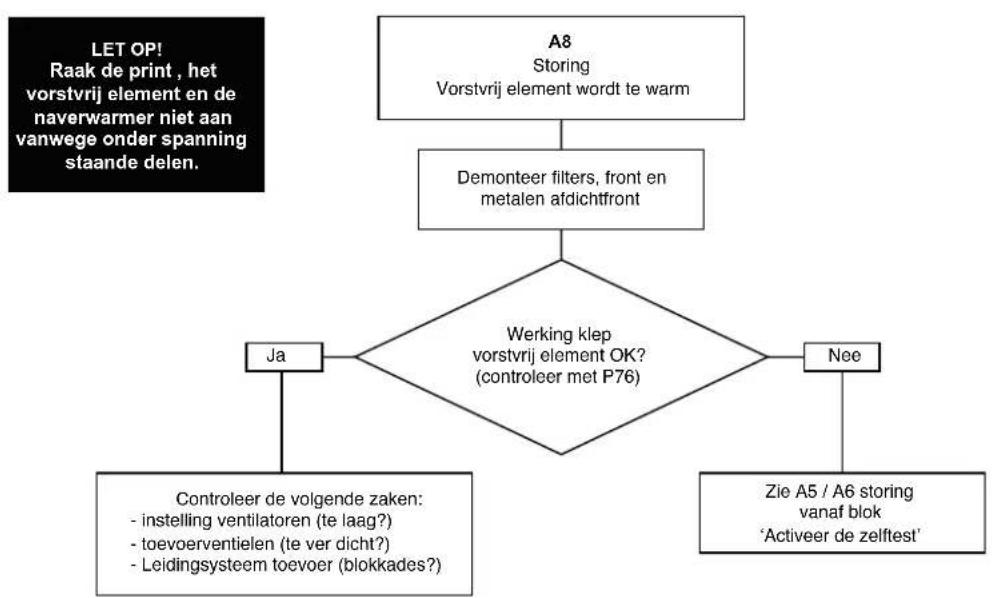

2.5.1 Storingsmeldingen op de digitale bediening....13
2.5.2 3-Standenschakelaars met storingsindicatie....13
2.5.3 Wat te doen in geval van storing? 14

2.6 Einde van levensduur 14

3.1 WHR samenstelling 15
3.2 Technische specificaties ....16

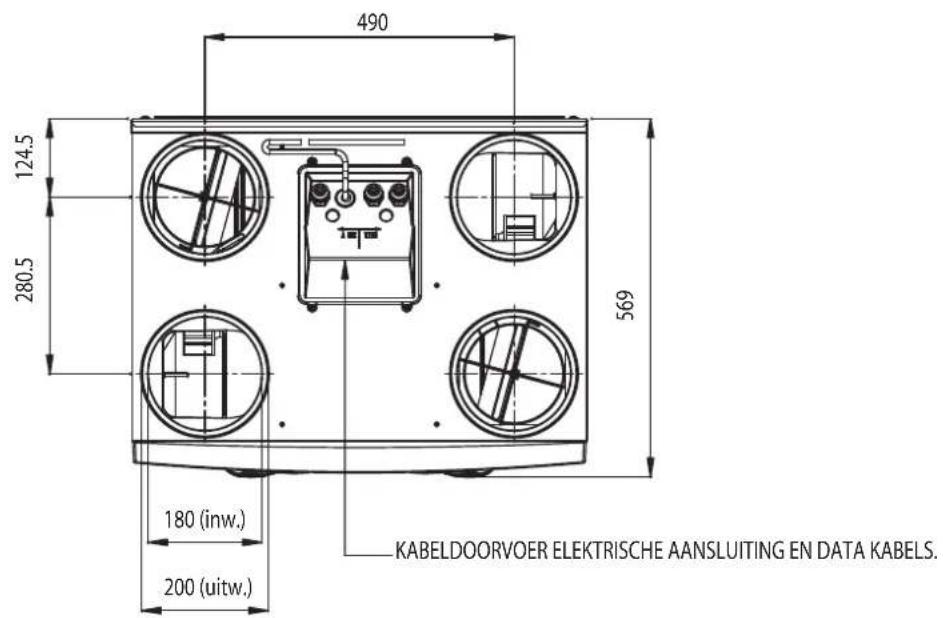

3.3 Maatschets 18
3.4 Installatievoorwaarden 19
3.5 Installatie van de WHR....19

3.5.1 Transport en uitpakken....19
3.5.2 Controle van levering....19

3.6 Montage van de WHR 19

3.6.1 Montage aan wand 19
3.6.2 Aansluiting van luchtkanalen 20
3.6.3 Aansluiting van condensafvoer....20

3.7 In bedrijf nemen van de WHR....21

3.7.1 Display op het toestel 21
3.7.2 CC Ease paneel 22
3.7.3 P-menu's voor installateur....23

3.8 Inregelen van luchtspecificaties....26

3.9 Onderhoud voor installateur 28

3.9.1 Warmtewisselaar en ventilatoren inspecteren....28
3.9.2 Reinigen van het vorstvrij element filter 29

3.10 Storingen 29

3.10.1 Storingsmeldingen op de digitale bediening....29
3.10.2 Storingswijzers 30
3.10.3 Storingen (of problemen) zonder meldingen 35

3.11 Servicedelen 36
3.12 Elektrisch schema: WHR 950/960 Luxe - LINKER uitvoering....37
3.13 Elektrisch schema: WHR 950/960 Luxe- RECHTER uitvoering....38

Voorwoord

Deze handleiding bestaat, naast dit algemene hoofdstuk, uit:

■ Een deel voor de gebruiker;
■ Een deel voor de installateur.

Leest de handleiding vóór gebruik zorgvuldig door.

• Gebruiker > Hoofdstuk 1 en 2.
• Installateur > Hoofdstuk 1 en 3.

De handleiding bevat alle informatie die bijdraagt aan een veilige en optimale installatie, bediening en onderhoud van de WHR 950/960 Luxe. Het is tevens bedoeld als naslagwerk bij servicewerkzaamheden zodat deze op een verantwoorde wijze kunnen worden uitgevoerd. Het toestel is onderworpen aan voortdurende ontwikkeling en verbetering. Hierdoor bestaat er de mogelijkheid dat de WHR 950/960 Luxe enigszins afwijkt van de omschrijvingen.

N . B .

Deze handleiding is met de grootste zorgvuldigheid samengesteld. Er kunnen echter geen rechten aan worden ontleend. Tevens behouden wij ons te allen tijde het recht voor om zonder voorafgaande mededelingen de inhoud van deze handleiding te wijzigen.

1 Inleiding

Dit hoofdstuk geeft algemene informatie over de WHR 950/960 Luxe.

1.1 CE marking

Het toestel heet de WHR 950/960 Luxe, en zal in het vervolg worden aangeduid met WHR. Op de typeplaat staat aangegeven of het een WHR 950 Luxe of WHR 960 Luxe is.

De WHR is een balansventilatiesysteem met warmteterugwinning ten behoeve van een gezonde, gebalanceerde en energiezuinige ventilatie in woningen. De typeplaat van de WHR is hieronder weergegeven.

1.2 Garantie en aansprakelijkheid

1.2.1 Garantiebepalingen

De fabrikant garandeert de WHR voor een periode van 24 maanden na installatie tot een maximum van 30 maanden na productiedatum van de WHR. Garantieclaims kunnen alleen worden ingediend voor materiaalfouten en/of constructiefouten ontstaan in de garantieperiode. In het geval van een garantieclaim mag de WHR niet worden gedemonteerd zonder schriftelijke toestemming van de fabrikant.

Garantie op reserveonderdelen wordt alleen verstrekt indien deze door de fabrikant zijn geleverd en door een erkend installateur zijn geïnstaleerd.

De garantie vervalt indien:

■ De garantieperiode verstreken is;
■ Het toestel gebruikt wordt zonder filters;
■ Onderdelen worden toegepast die niet door de fabrikant zijn geleverd;
■ Niet geautoriseerde wijzigingen en of modificaties van de installatie zijn aangebracht.

1.2.2 Aansprakelijkheid

De WHR is ontworpen en gefabriceerd voor toe-passing in "balansventilatiesystemen". Elk ander gebruik wordt gezien als onbedoeld gebruik en kan leiden tot schade aan de WHR of persoon- lijk letsel, waarvoor de fabrikant niet aansprakelijk kan worden gesteld.

De fabrikant is niet aansprakelijk voor schade 1.3.2 welke is terug te leiden tot:

■ Het niet opvolgen van de veiligheids-, bedienings- en onderhoudsinstructies in deze handleiding;
■ Het toepassen van onderdelen welke niet door de fabrikant zijn geleverd of voorge-schreven. De verantwoordelijkheid voor het toepassen van dergelijke onderdelen ligt geheel bij de installateur;
■ Normale slijtage.

1.3 Veiligheid

1.3.1 Veiligheidsvoorschriften

Neem steeds de veiligheidsvoorschriften in deze handleiding in acht. Indien de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies niet worden opgevolgd kan dit leiden tot persoonlijk letsel of schade aan de WHR.

Alleen een erkend installateur mag de WHR installeren, aansluiten, in bedrijf stellen en onderhoud uitvoeren tenzij anders aangegeven in deze handleiding;
De installatie van de WHR dient uitgevoerd te worden overeenkomstig de algemene en plaatselijk geldende bouw-, veiligheids- en installatievoorschriften van gemeente, elektriciteits- en waterleidingsbedrijf en andere instanties zoals het GIW;
■ Volg steeds de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies zoals beschreven in deze handleiding op;
■ Bewaar deze handleiding gedurende de gehele levensduur in de nabijheid van de WHR;
■ Instructies voor het periodiek vervangen van de filters en van het reinigen van de toevoeren afvoerventielen dienen nauwgezet opgevolgd te worden;
■ De in dit document vermelde specificaties mogen niet gewijzigd worden;
■ Modificatie van de WHR is niet toegestaan;
■ De WHR is niet geschikt voor aansluiting op het draaistroomnet;
Aanbevolen wordt een onderhoudscontract af te sluiten zodat het toestel regelmatig gecontroleerd wordt. Via de leverancier zijn adressen verkrijgbaar van erkende installateurs in de omgeving.

Veiligheidsvoorzieningen en maatregelen

■ De WHR kan niet worden geopend zonder gebruik van gereedschappen;
■ Met de hand aanraken van de ventilatoren mag niet mogelijk zijn, daarom moet er kanaalwerk op de WHR worden aangesloten. De minimale kanaallengte bedraagt 900 mm.

Toegepaste pictogrammen

In deze handleiding komen de navolgende pictogrammen voor:

Punt van aandacht.

Gevaar voor:

• schade aan het toestel;
• niet optimale werking van het toestel bij het niet zorgvuldig uitvoeren van de instructies.

Gevaar voor persoonlijk letsel van de gebruiker of installateur.

2 Voor de gebruiker

Dit hoofdstuk beschrijft hoe de WHR moet worden gebruikt.

Gefeliciteerd, u bent eigenaar van de WHR, het warmteterugwinapparaat van Zehnder - J.E. StorkAir. Wij wensen u veel comfort toe.

2.1 Begrippen

De WHR beschikt over:

■ Balansventilatie;
■ Warmteterugwinning;
■ Bypass voor vrije koeling;
■ Vorstbeveiliging/ Vorstvrij element;
■ Openhaardregeling;
0 - 10V ingang;
■ Draadloze (RF) bediening (optioneel);
■ Motorloze Wasemkap (optioneel);
■ Naverwarmerregeling (optioneel);
■ Bodemwisselaarregeling (optioneel).

In de volgende paragrafen worden deze begrippen/kenmerken kort toegelicht.

2.1.1 Balansventilatie

De WHR is een balansventilatiesysteem. Balansventilatie houdt in dat vervuilde lucht uit de keuken, de badkamer, de toilet(ten) en eventueel de berging wordt afgezogen en eenzelfde hoeveelheid verse lucht wordt toegevoerd in de woonkamer en slaapkamers. Kieren onder de deuren zorgen voor een goede doorstroom in de woning. De luchtcirculatie is in balans.

Zorg dat deze kieren niet afgedicht worden door bijvoorbeeld deurrubbers of hoogpolig tapijt. Het systeem zal daardoor niet optimaal functioneren.

Een balansventilatiesysteem bestaat uit:

■ WHR (A);
■ Kanalenstelsel voor de aanvoer van buitenlucht (B) en de afvoer van binnenlucht (C);
■ Toevoerventielen in de woon- en slaapkamers (D);
■ Afvoerventielen in de keuken, de badkamer, het toilet en eventueel de berging (E);
■ Motorloze wasemkap (F) eventueel met 3-standenschakelaar (optioneel).

De WHR biedt, naast de goede verhouding van in- en uitgaande lucht, het voordeel van warm- teterugwinning. Warmteterugwinning houdt in dat de warmte van de afgevoerde lucht wordt overdragen op de verse, maar meestal koudere buitenlucht.

2.1.3 Bypass voor vrije koeling

De bypass wordt vooral gebruikt bij warme dagen tijdens de zomermaanden. Door 's nachts de koele buitenlucht binnen te halen, wordt de binnentemperatuur in huis verlaagd. De bypass werkt automatisch. Er hoeft alleen een comforttemperatuur in gestelt te worden.

2.1.4 Vorstbeveiliging/ Vorstvrij element

De WHR beschikt over een vorstbeveiliging. De vorstbeveiliging is een automatische beveiliging die bij bevriezingsgevaar van de WHR de toevoer van de buitenlucht tijdelijk vermindert (of zelfs kort stopt). Dat kan in de wintermaanden gebeuren bij matige tot strenge vorst. In de WHR is een vorstvrij element ingebouwd met als voordeel dat de balansventilatie langer behouden blijft. De toevoer van de koude buitenlucht hoeft dan niet meer of later verminderd te worden. Het vorstvrij element schakelt automatisch in en uit.

2.1.5 Openhaardregeling

De WHR beschikt over een Openhaardregeling. De Openhaardregeling wordt toegepast in woningen waar een openhaard aanwezig is, omdat hier de mogelijk bestaat dat er lucht uit het afvoerkanaal van de schoorsteen wordt teruggezogen. De openhaardregeling werkt automatisch maar moet wel worden geactiveerd door de installateur.

Zolang de openhaardregeling geactiveerd is kan de toevoer en afvoer ventilator niet handmatig worden uitgeschakeld.

2.1.6 0-10V ingang

De WHR beschikt over vier 0 tot 10V ingangen. Op deze ingangen kunnen verschillende soorten besturingen of sensoren worden aangesloten. Een aantal voorbeelden van de mogelijkheden zijn:

■ CO ₂ sensor, regelen op basis van kooldioxide;
■ Vocht sensor; regelen op basis van vocht-percentage.

2.1.7 Draadloze (RF) bediening (optioneel)

Het is mogelijk om de ventilatiestanden van de WHR met één of meerdere draadloze drie- standen schakelaars in te stellen. Hiervoor heeft de WHR een ingebouwde RF module of een aangesloten CC-Ease paneel nodig.

2.1.8 Motorloze Wasemkap (optioneel)

Het is mogelijk het ventilatiesysteem uit te rusten met een motorloze wasemkap. De motorloze wasemkap wordt boven het fornuis gehangen en zorgt ervoor dat ongewenste kookluchtjes snel worden afgevoerd.

De motorloze wasemkap is onderdeel van het kanalenstelsel van het ventilatie-systeem, en behoort niet tot de WHR.

2.1.9 Naverwarmerregeling (optioneel)

Het is mogelijk het ventilatiesysteem uit te rusten met een naverwarmer. De naverwarmer zorgt ervoor dat de toevoerlucht extra naverwarmd wordt voordat de toevoerlucht de verblijfsruimten ingaat. Het voordeel van een naverwarmer is dat de toevoerlucht meteen op de ingestelde comforttemperatuur de woning ingebracht kan worden. Dat betekent extra comfort. De naverwarmerregeling werkt automatisch u hoeft alleen uw comforttemperatuur in te stellen.

De naverwarmer is onderdeel van het kanalenstelsel van het ventilatie-systeem en behoort niet tot de WHR.

2.1.10 Bodemwisselaarregeling (optioneel)

Het is mogelijk het ventilatiesysteem uit te rusten met een bodemwisselaar. De bodemwisselaar zorgt ervoor dat de buitenlucht met een constante temperatuur van circa 8 °C de woning ingebracht wordt. De buitenlucht kan dus bij vorst verwarmd worden met behulp van de ondergrondse bodemwisselaar voordat deze

lucht via de WHR naar de woning wordt gebracht. Omgekeerd kan de buitenlucht daarentegen bij warme temperaturen in de zomermaanden gekoeld worden met behulp van de ondergrondse bodemwisselaar voordat deze lucht via de WHR naar de woning wordt gebracht. De Bodemwisselaarregeling werkt automatisch.

De bodemwisselaar is onderdeel van het kanalenstelsel van het ventilatie-systeem en behoort niet tot de WHR.

2.1.11 Extra opties luxe uitvoering

Naast de eerder genoemde opties heeft de WHR Luxe de volgende opties:

■ Aansluiting t.b.v. doorgeven storingmelding op afstand (bedraad);
■ Aansluiting t.b.v. afschakelen van de ventilatoren (bedraad);
■ Aansluiting t.b.v. filtervuilmelding van een extern filter.

2.2 Beschikbare bedieningselementen

De WHR kan worden uitgerust met de volgende bedieningselementen:

■ Display op het toestel;
■ 3-Standenschakelaar;
■ 3-Standenschakelaar met storingsindicatie;
■ Draadloze 3-Standenschakelaar (RF);
■ 3-Standenschakelaar op de motorloze wasemkap;
Badkamerschakelaar om tijdelijk de hoogste ventilatiestand in te stellen;
CQsensor;
■ CC Ease paneel.

In de volgende paragrafen worden deze bedieningselementen kort toegelicht.

2.2.1 Display op het toestel

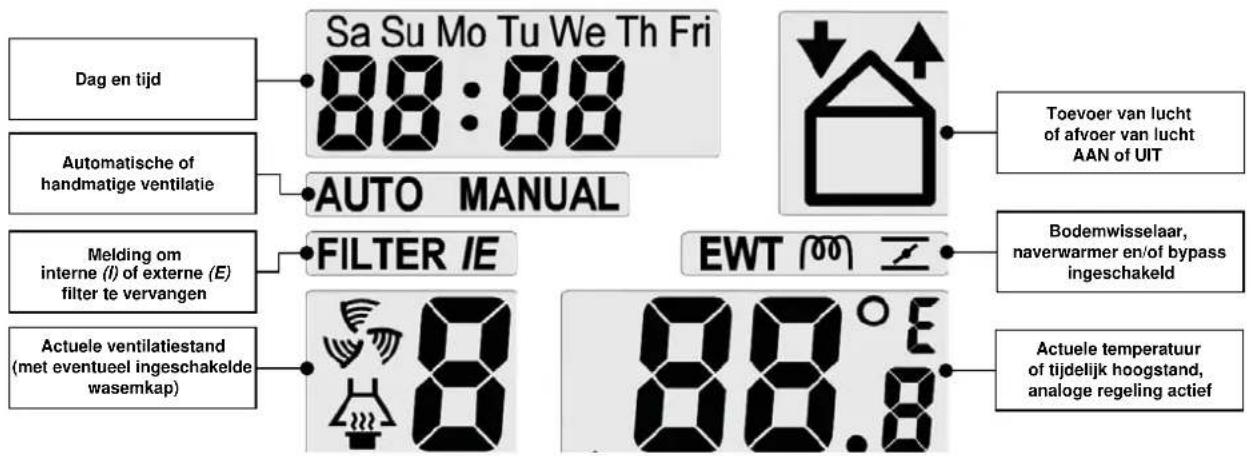

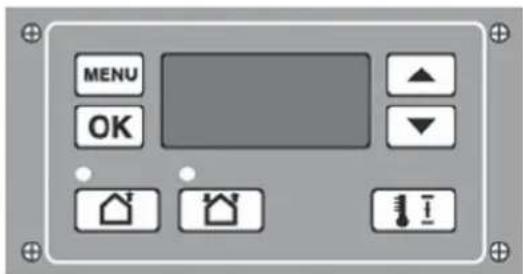

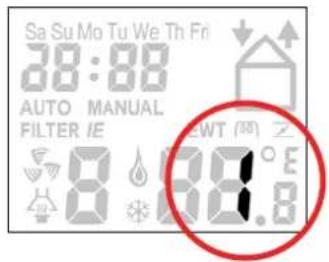

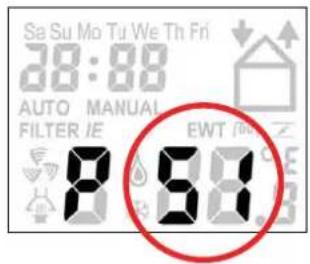

De WHR kan worden bediend met een digitaal display die zich op het toestel bevindt.

menu inschakelen

OK omlaag

toevoer uit

(led groen)

comfort temperatuur

(led groen)

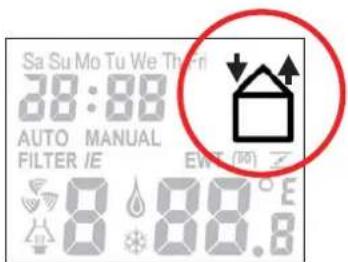

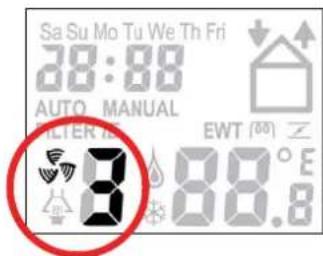

Weergave in het display

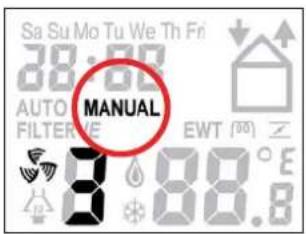

Ventilatiestand afwezig

Ventilatiestand laag

Ventilatiestand midden

Ventilatiestand hoog

Menu indicatie

Storingscode (knippert)

Bypass

Toegang tot de menu's

Volgorde Druk toets Display Omschrijving
1 MENU P2 Tijdvertragingen
2	▲	P9 Statusen
3	▲	P1 Statusen

Instelvoorbeeld

Uitschakeling vertraging badkamer instellen

Volgorde Druk toets Display Omschrijving
1 MENU P2 Tijdvertragingen
2	O K		Pvertraging
3	▲	P22	Kies 22
4 OK	30	Actuele instelling
5	▼ (10x of vasthouden)	20	Kies 20
6 OK	P22	Staat de waarde op 20
7	M E		N U
8	M E		N U

Alleen in de P2 menu's kunnen instellingen gemaakt worden. De overige P-menu's (P1 en P9) kunnen alleen uitgelezen worden.

Uitleesmenu verlaten.

■ Druk op "MENU" (i.p.v. "OK").

Het display kan niet gebruikt worden om de ventilatiestand van de WHR te wijzigen. De pijltjes toetsen zijn uitsluitend voor het instellen van regelingen.

2.2.2 3-Standenschakelaar

Een 3-standenschakelaar kan gebruikt worden om de ventilatiestanden van de WHR in te stellen. Er kunnen één of meerdere 3-standenschakelaars in de woning (bijvoorbeeld in de keuken) gemonteerd zijn. De volgende typen schakelaars kunnen voorkomen:

■ Type 1 > Standaard 3-standenschakelaar;
■ Type 2 > 3-Standenschakelaar met LED voor storings- en filterindicatie;
■ Type 3 > Draadloze 3-standenschakelaar (RF) met LED voor storings- en filterindicatie;
■ Type 4 > 3-Standenschakelaar op de motorloze wasemkap.

Als er meerdere standenschakelaars beschikbaar zijn in de woning, dan richt de WHR zich naar de hoogste ventilatiestand, tenzij een automatische softwareregeling anders bepaalt.

Instellen van ventilatie met 3-standenschakelaar(s)

Met een 3-standenschakelaar kunnen 3 ventilatiestanden ingesteld worden.

■ Stand 1 > Laagstand.

- Gebruik bij lage ventilatie- behoefte.

■ Stand 2 > Normaalstand.

- Gebruik bij normale ventilatie- behoefte.

■ Stand 3 > Hoogstand.

- Gebruik bij koken, douchen en wanneer extra ventilatie gewenst

2 1 l is. n s c h

P Type 1 ² 1 V

Met het CC Ease paneel kan een extra ventilatiestand (de afwezigheidsstand) gekozen worden.

2.2.3 CO₂ sensor

De WHR kan ook bediend worden met een CO sensor. Een CO₂ sensor kan als 3-standen schakelaar gebruikt worden of zelf bepalen hoeveel ventilatie nodig is door het CO₂ gehalte in het vertrek te meten.

2.2.4 Badkamerschakelaar

Een badkamerschakelaar kan gebruikt worden om de WHR tijdelijk in de hoogste ventilatiestand te zetten. Deze schakelaar wordt meestal in de badkamer gemonteerd om overtollig vocht na het douchen zo snel mogelijk te kunnen afvoeren. De uitvoering van badkamerschakelaars kan sterk uiteenlopen; derhalve worden geen afbeeldingen gegeven.

Eventueel kan er een inschakel- en uitschake vertraging voor de badkamerschakelaar opgegeven worden via de digitale bediening.

Inschakelvertraging

De inschakelvertraging zorgt ervoor dat de WHR bij het activeren van de badkamerschakelaar niet direct naar de hoogste ventilatiestand schakelt maar eerst de ingestelde inschakelvertraging afwacht.

Wordt de badkamerschakelaar gedeactiveerd tijdens de ingestelde inschakelvertraging dan zal de WHR zijn huidige ventilatiestand behouden en niet naar de hoogste ventilatiestand schakelen.

De inschakelvertraging werkt niet bij alle soorten badkamerschakelaars (zoals een pulsschakelaar). Laat in dat geval de inschakelvertraging op 0 staan.

U it s c h a k e l v e

De uitschakelvertraging zorgt ervoor dat de WHR bij het deactiveren van de backamerschakelaar niet direct terug schakelt naar de normale (of oorspronkelijke ingestelde) ventilatiestand maar eerst de ingestelde uitschakelvertraging afwacht. Zodra de ingestelde uitschakelvertraging voorbij is schakelt de WHR terug naar de normale (of oorspronkelijke ingestelde) ventilatiestand.

De uitschakelvertraging zal niet actief worden als de badkamerschakelaar wordt uitgeschakeld binnen de ingestelde inschakelvertraging.

Lichtschakelaar

De functies van de badkamerschakelaar kunnen ook worden geïntegreerd in een lichtschakelaar.

2.2.5 CC Ease paneel

De WHR kan worden bediend met het digitale CC Ease paneel dat afzonderlijk te bestellen is. Het CC Ease (=Comfort Control Ease) paneel wordt in de woonkamer aan de muur gemonteerd en communiceert van daar uit met de WHR. In het afgebeelde overzicht wordt kort rtoegelicht welhe zagen afgelezen kunnen worden.

Het CC Ease paneel heeft een aantal bedieningsknoppen om de WHR te bedienen en om instellingen door te voeren. Hieronder zijn deze knoppen weergegeven.

Display Description
	Met deze knop kan naar de hoogste ventilatiestand geschakeld worden.- Druk korter dan 2 seconden > Wasemkap AAN of UIT (optioneel).- Druk langer dan 2 seconden > Tijdelijk Hoog stand AAN.
	Met deze knop kan de toevoer en/of afvoer geschakeld worden.- Druk 1 keer > TOEVOER UIT (en AFVOER AAN).- Druk 2 keer > AFVOER UIT (en TOEVOER AAN).- Druk 3 keer > TOEVOER en AFVOER beide AAN.
	Met deze knop kan de comforttemperatuur afgelezen of ingesteld worden.- Druk korter dan 2 seconden > AFLEZEN.- Druk langer dan 2 seconden > INSTELLEN.
	Met deze knop kunnen twee zaken ingesteld worden.- Druk korter dan 2 seconden > Ventilatieprogramma instellen (AUTO / MANUAL).- Druk langer dan 2 seconden > Dag en tijd instellen.
	Met deze knoppen kunnen verschillende zaken ingesteld worden:- In P-menu > Waardes instellen.- In Hoofdscherm > Ventilatiestand opgeven (A, 1, 2, 3).

2.3 Gebruik van CC Ease paneel

Met het CC Ease paneel kunnen de volgende zaken gedaan worden:

■ Het aflezen en instellen van de dag en tijd;
■ Het aflezen en instellen van de comforttemperatuur;
■ Het aflezen en instellen van de ventilatie-hoeveelheid;
■ Het inschakelen van een Tijdelijk Hoogstand;
■ Het in- en uitschakelen van de wasemkap (optioneel);
■ Het in- en uitschakelen van de toevoer- en afvoerventilator;
■ Het instellen van een eigen ventilatieprogramma;
■ Het instellen van extra ventilatieregelingen/-opties in de P-menu's.

In de volgende paragrafen worden de boven- genoemde zaken kort toegelicht.

2.3.1 Datum en tijd instellen

1. Druk langer dan 2 seconden op.

- Wacht totdat de dag, bv. "Sa", knippert.

1. Kies+ of not juiste dag.

1. Druk

- Wacht totdat de uren, bv. '12', knippert.

1. Kies+ of nhet juiste uur.

5 . D r u k o p .

Wacht totdat de minuten, bv. '00', knippert.

1. Kies+ of net juiste minuten.

1. Druk op ☺ om terug te keren.

2.3.2 Comforttemperatuur aflezen en instellen

De comforttemperatuur kunt u aflezen, maar ook instellen op de gewenste binnen-temperatuur. De WHR zal aan de hand van deze temperatuur bepalen of vrije koeling met behulp van de bypass gewenst is.

Aflezen van comforttemperatuur

1. Druk kort op

Wacht totdat de comforttemperatuur

verschijnt.

2 . orD terug te kerenk o p

Instellen van comforttemperatuur

1. Druk langer dan 2 seconden op

Wacht totdat de comforttemperatuur

bv. '20.0', knippert.

2 . + of de kiewenete comfort-temperatuur.

3 . Drak(terukgött) opren.

De comforttempertuur kan het beste worden ingesteld op dezelfde temperatuur als de kamerthermostaat (van het CV-systeem).

2.3.3 Ventilatiehoeveelheid aflezen en instellen

Aflezen van ventilatiehoeveelheid

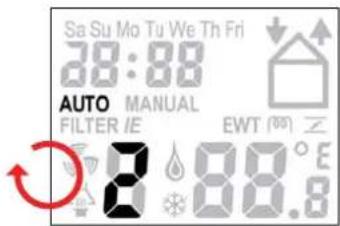

De actuele ventilatiehoeveelheid, bv. '2', wordt standaard op het CC Ease paneel weergegeven. De WHR zal de benodigde ventilatiehoeveelheid normaliter automatisch regelen volgens een vooraf ingestelde ventilatieprogramma. Tijdens automatische ventilatie zal er 'AUTO' op het CC Ease paneel zichtbaar zijn.

Naast de ingestelde ventilatiestand is er op het CC Ease paneel ook af te lezen of een tijdelijke besturing (zoals een CO ₂ sensor of een bad-kamerschakelaar) de gewenste ventilatiestand laat afwijken.

In het geval van een afwijking in de gewenste ventilatiestand door een ingeschakelde tijdvertraging (zoals de uitschakelvertraging van een badkamerschakelaar) verschijnt er een 't' in de rechter onderhoek van het CC Ease paneel.

In het geval van een afwijking in de gewenste ventilatiestand door een signaal van een sensor (zoals een CO ₂ sensor) verschijnt er een 'A' in de rechter onderhoek van het CC Ease paneel.

Instellen van ventilatiehoeveelheid

De ventilatiehoeveelheid kan ook handmatig ingesteld worden door deze te verhogen of te verlagen. Hierbij kunnen uiteindelijk 4 ventilatiehoeveelheden/-standen ingesteld worden. Dat zijn:

■ Stand A > Afwezig.

- Gebruik bij afwezigheid.

Bij stand A wordt de woning met de minimaal voorgeschreven ventilatiehoeveelheid geventileerd.

■ Stand 1 > Laagstand.

- Gebruik bij lage ventilatie2.3.5 behoefte.

■ Stand 2 > Normaalstand.

- Gebruik bij normale ventilatie- behoefte.

■ Stand 3 > Hoogstand.

- Gebruik bij koken, douchen en wanneer extra ventilatie gewenst is.

De WHR richt zich naar de hoogste ingestelde ventilatiestand in de woning, tenzij een automatische softwareregeling anders bepaalt.

Ventilatiehoeveelheid instellen:

1 . + om de Denkilapehoeveelheid te verhogen.

2 . om de Verkladjehoeveelheid te verlagen.

Tijdens handmatige ventilatie zal er geen 'AUTO', maar 'MANUAL' op het CC Ease paneel zichtbaar zijn.

3 . om terDgute gaan naar automatische ventilatie.

2.3.4 Hoogstand tijdelijk inschakelen

1. Druk langer dan 2 seconden op.

- Wacht totdat '3t' verschijnt.

Na de ingestelde tijdvertraging schakelt de WHR automatisch terug naar de vorige ventilatiestand.

1. Druk op.

- Wacht totdat het symbool voor de wase kap verschijnt.

1. Druk op om de wasemkap uit te schakelen.

Na het uitschakelen van de wasemkap verdwijnt het symbool voor de wasemkap van het CC Ease paneel.

2.3.6

Toevoer- en afvoerventilator in- en uitschakelen

Zolang de openhaardregeling geactiveerd is kan de toevoer en afvoer ventilator niet handmatig worden uitgeschakeld.

1. Druk 1 keer (1e keer) op om de toevoerventilator uit te schakelen.

Deze stand is te gebruiken in de zomer als de ramen open staan. Verse lucht wordt dan niet via de toevoerventilator, maar via de openstaande ramen aangezogen.

2

Druk nogmaabm(2dekeer) op

afvoerventilator uit te schakelen (en gelijk- tijdig de toevoerventilator weer in te schakelen).

3

Druk nogmaals (3e keer) op om de

toevoer- en afvoerventilator weer in te schakelen.

Bedenk dat er bij het uitschakelen van toevoer- of afvoerventilator tijdelijk geen balansventilatie in uw woning is. Hiermee gaat het voordeel van warmteterugwinning in de winter of koelteterugwinning in de zomer verloren.

2.3.7 Ventilatieprogramma instellen

Af-fabriek heeft de WHR een standaard ventilatiestand (stand 2) in zijn ventilatieprogramma.

Indien gewenst kunt u het standaard ventilatieprogramma wijzigen, om het aan te passen aan uw eigen ventilatiebehoeften. Denk bijvoorbeeld aan een week- en weekendprogramma.

U kunt het ventilatieprogramma als volgt aanpassen/instellen:

1. Druk gelijktijdig 2 seconden op

Wacht totdat het ventilatieprogramma

2

Programmeer de gewenste dagen

3

- Wacht tot het nummer van het schakel- moment rechtsonderin knippert.

5

f hetgesvereste schakel-

moment.

6

D r u k o p

-

Wacht totdat de uren, bv. '7', knippert.

7.

kieschingewenste starttijd in

uren.

8.

op

- Wacht totdat de minuten, b.v. '00', knippert.

9

de kiewenete starttijd in

minuten.

10.

op

Wacht totdat de ventilatiestand, b.v. '3',

knippert.

3

ru k

o p

4

Keesgevenste

P-submenu, bv. '23'.

1. Kies met + of - de gewenste ventilatiestand.
2. Druk om tepug te keren.

1 3

Progra

schakelmoment. Er kunnen 8 schakel- momenten worden geprogrammeerd.

- Herhaal hiervoor de stappen 1 t/m 12.

5

ru k

o p

De minimale en maximale waarden voor de beschikbare ventilatieregelingen zijn vast-gelegd in de software.

Bij een Fabrieksreset zal het standaard ventilatieprogramma weer worden ingeladen.

2.3.8 Extra regelingen instellen

Via enkele P-menu's van het CC Ease paneel kunnen:

■ Status van diverse ventilatieregelingen afgelezen worden;
■ Tijdvertragingen voor diverse ventilatie-regelingen in- of uitgeschakeld worden;
■ Tijdvertragingen voor diverse ventilatie-regelingen ingesteld worden.

6

of teesniewe waarde voor

de regeling.

7

ru k

o p

8

Herhaal stappen 4 t/m 7, om meerde

regelingen achter elkaar in te stellen.

De gebruiker kan alleen in de P-menu's: P1, P2 en P9 extra regelingen instellen. De overige P-menu's (P3 t/m P8) zijn uitsluitend bestemd voor de installateur.

Alleen in de P2 menu's kunnen instellingen gemaakt worden. De overige P-menu's (P1 en P9) kunnen alleen uitgelezen worden.

Toegang krijgen tot P-menu's

1. Druk 2 seconden gelijktijdig op

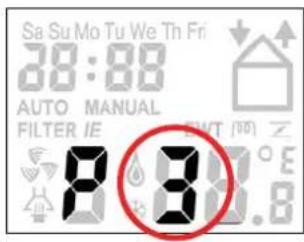

- Wacht totdat het P-menu 'P2' op het scherm verschijnt.

2 . + of l'kësgevenste P-menu, bv. '2'.

Uitleesmenu

verlaten

■ Druk op

Terugkeren

naar

hoofdscherm

1. Druk twee keer op

om terug te keren.

2.3.9 P menu's voor gebruiker Menu P1 > Status van regelingen

		Status
Submenu	Omschrijving Geactiveerd
P10	Menu 20 op dit moment actief? Ja (1) / Nee (0)
P11	Menu 21 op dit moment actief? Ja (1) / Nee (0)
P12	Menu 22 op dit moment actief? Ja (1) / Nee (0)
P13	Menu 23 op dit moment actief? Ja (1) / Nee (0)
P14	Menu 24 op dit moment actief? Ja (1) / Nee (0)
P15	Menu 25 op dit moment actief? Ja (1) / Nee (0)
P16	Menu 26 op dit moment actief? Ja (1) / Nee (0)
P19	Menu 29 op dit moment actief? Ja (1) / Nee (0)

Menu P9 > Status van regelingen (uit menu P5 aanvullende regelingen)

		Status
Submenu	Omschrijving	Geactiveerd
P90	Openhaardregeling actief?	Ja (1) / Nee (0)
P91	Bypass Open (=Ja) / Dicht (=Nee)?	Ja (1) / Nee (0)
P92	Klep van de Bodemwisselaar Open (=Ja) / Dicht (=Nee)?	Ja (1) / Nee (0)
P93	Naverwarmer actief?	Ja (1) / Nee (0)
P94	0 – 10 V regeling actief?	Ja (1) / Nee (0)
P95	Vorstbeveiliging actief?	Ja (1) / Nee (0)
P96	Wasemkapregeling actief?	Ja (1) / Nee (0)
P97 N.v.t.	Ja (1) / Nee (0)

Menu P2 > Instellen van tijdvertragingen

		Waarden Tijdvertragingen
Submenu Omschrijving Minimum	Maximum Standaard
P20 (Optioneel)	Uitschakelvertraging voor de wasemkapregeling.■ 'x' minuten ná het bedienen van de wasemkapschakelaar gaat de WHR terug naar de NORMAAL STAND.	0 Min. 180 Min.	0 Min.
P21 (Optioneel)	- LaagspanningsingangInschakelvertraging voor de badkamerschakelaar (om naar de hoogstand te gaan).■ 'x' minuten ná het bedienen van de badkamerschakelaar gaat de WHR naar de HOOGSTAND.	0 Min. 15 Min.	0 Min.
Noot:Alleen van toepassing op installaties met een bedrade schakelaar en als deze voorzien zijn van een 2e schakelaar in de badkamer.
P22 (Optioneel)	- LaagspanningsingangUitschakelvertraging voor de badkamerschakelaar (om naar de normaalstand te gaan).■ 'x' minuten ná het bedienen van de badkamerschake-laar gaat de WHR terug naar de NORMAAL STAND.	0 Min. 120 Min.	30 Min.
Noot:Alleen van toepassing op installaties met een bedrade schakelaar en als deze voorzien zijn van een 2e schakelaar in de badkamer.
P23 (Optioneel)	Uitschakelvertraging voor ventilatiestand 3.■ Als ventilatiestand 3, de hoogstand, kortstondig wordt ingeschakeld (< 3 sec.) blijft de WHR in ventilatiestand 3 volgens de in dit menu ingestelde tijd.Als binnen de nalooptijd de standenschakelaar of RF afstandsbediening wordt bediend, gaat de WHR onmiddellijk naar de ingestelde ventilatiestand.	0 Min. 120 Min.	0 Min.
Noot:Alleen van toepassing op installaties met een bedrade schakelaar.
P24	Filterwaarschuwing■ Hier kan de gebruiker aangeven wanneer de 'FILTER VUIL' melding moet verschijnen.	10 weken	26 weken	16 weken
P25Noot:Alleen van toepassing op installaties met een RF schakelaar.	Uitschakelvertraging voor ventilatiestand 3 (met '√').■ De WHR gaat na het KORT indrukken van '√' (< 2 sec.), 'x' minuten naar de HOOGSTAND en schakelt dan automatisch terug naar de ingestelde stand.	1 Min. 20 Min.	10 Min.
P26Noot:Alleen van toepassing op installaties met een RF schakelaar	Uitschakelvertraging voor ventilatiestand 3 '√'.■ De WHR gaat na het LANG indrukken van '√' (> 2 sec.), 'x' minuten naar de HOOGSTAND en schakelt dan automatisch terug naar de ingestelde stand.	1 Min. 120 Min.	30 Min.
P27Noot:Alleen van toepassing op installaties met een CC Ease paneel.	Tijd voor de Tijdelijk Hoogstand.■ De WHR gaat na indrukken van '√' (>2 sec.) 'x' minuten naar de hoogstand en schakelt dan automatisch terug naar de ingestelde stand.	0 Min. 120 Min.	30 Min.
P29 (Optioneel)	Instelling van de wasemkapventilatiestanden.■ Als de wasemkap ingeschakeld wordt kunnen de wasem-kapventilatiestanden met een x-% hoger ingesteld worden dan de overeenkomende 'normale' ventilatiestanden.	1%	99%	10%

2.4 Onderhoud voor gebruiker

Het volgende onderhoud moet door de gebruiker worden uitgevoerd:

■ Het reinigen of vervangen van de filters;
■ Het reinigen van de ventielen (in de woning).

In de volgende paragrafen worden deze onderhoudswerkzaamheden kort toegelicht.

Als de onderhoudswerkzaamheden aan de WHR niet (periodiek) uitgevoerd worden, zal het ventilatiesysteem uiteindelijk niet meer optimaal functioneren.

2.4.1 Filters reinigen of vervangen

De filters moeten gereinigd of vervangen worden als dat op de digitale bediening wordt aan-gegeven.

Vervang de filters (minimaal) 1 keer per half jaar en reinig de filters elke 2 of 3 maanden.

Op het display ziet u afwisselend de melding "FiL" en "tEr" verschijnen.

■ FILTER I > De interne filters dienen gereinigd of vervangen te worden.
■ FILTER E > De externe filters dienen gereiningd of vervangen te worden.

U ziet dan op het CC-Ease paneel één van de bovenstaande filterwaarschuwingen verschijnen.

De interne filters worden standaard bij de WHR meegeleverd. De externe filters (optioneel) maken deel uit van het kanalenstelsel van het ventilatiesysteem en behoren niet tot de WHR.

Bij vervangen

1

Druk minimaal 4 seconden op "OK" van het

display of op van het CC Ease paneel totdat de filterwaarschuwing verdwijnt.

1. Verwijder de spanning van de WHR.
2. Trek de handgrepen (A) uit de WHR.

1. Trek de oude filters (A) uit de WHR.

5 . Schuif de filterdoeken (C) van de fi houders af.
6 . Schuif de nieuwe filterdoeken (C) c filterhouders.
7. Schuif de filters weer in de WHR terug.
8 . Stop de stekker van de WHR in he contact.

Let op dat de filterdoeken niet beschadigd raken door de uiteinden van de filterhouders.

Het wordt aanbevolen, zodra de WHR voor de eerste keer gebruikt wordt, eerst de filters en de ventielen te reinigen. Het ventilatiesysteem kan tijdens de bouwfase vervuild geraakt zijn met bouwstof.

Bij reiningen

U kunt de filters (indien nodig) reinigen door de filters schoon te zuigen met een stofzuiger of uit te wassen in plaats van het vervangen van de oude filters door nieuwe filters.

2.4.2 Ventielen (in uw woning) reinigen

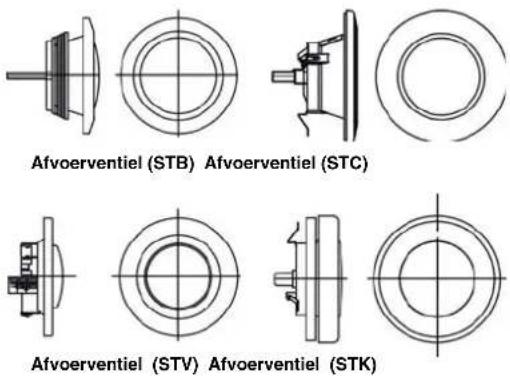

Het ventilatiesysteem kan zijn uitgerust met de volgende ventielen:

2.5 Storingen

Als de WHR een storing heeft, kan dit als volgt kenbaar gemaakt worden:

■ De storingsmelding verschijnt op het display;
■ De storingsmelding verschijnt op het CC Ease paneel;
■ De storingsindicator op de 3-standenschakelaar gaat branden.

In de volgende paragrafen worden deze onderhoudswerkzaamheden kort toegelicht.

2.5.1 Storingsmeldingen op de digitale bediening

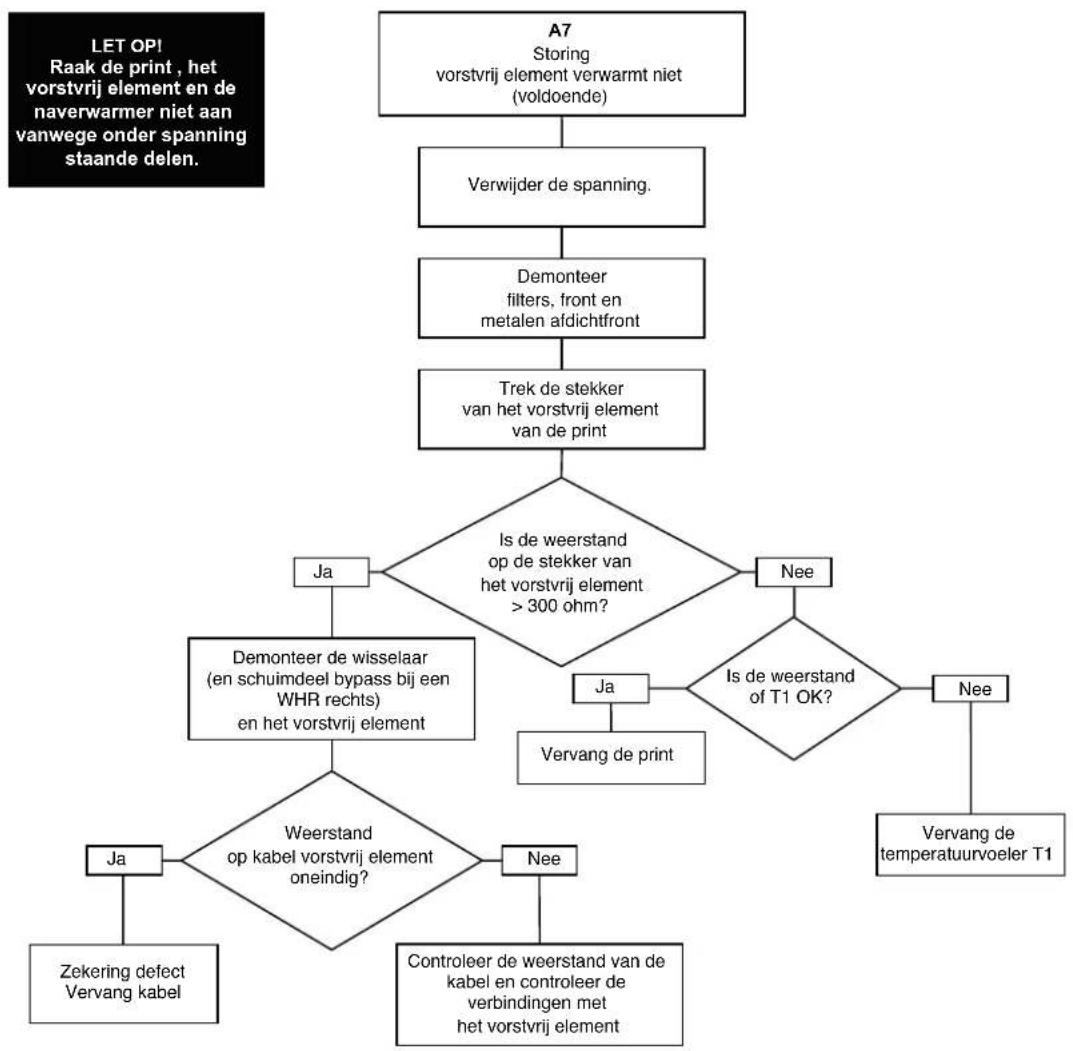

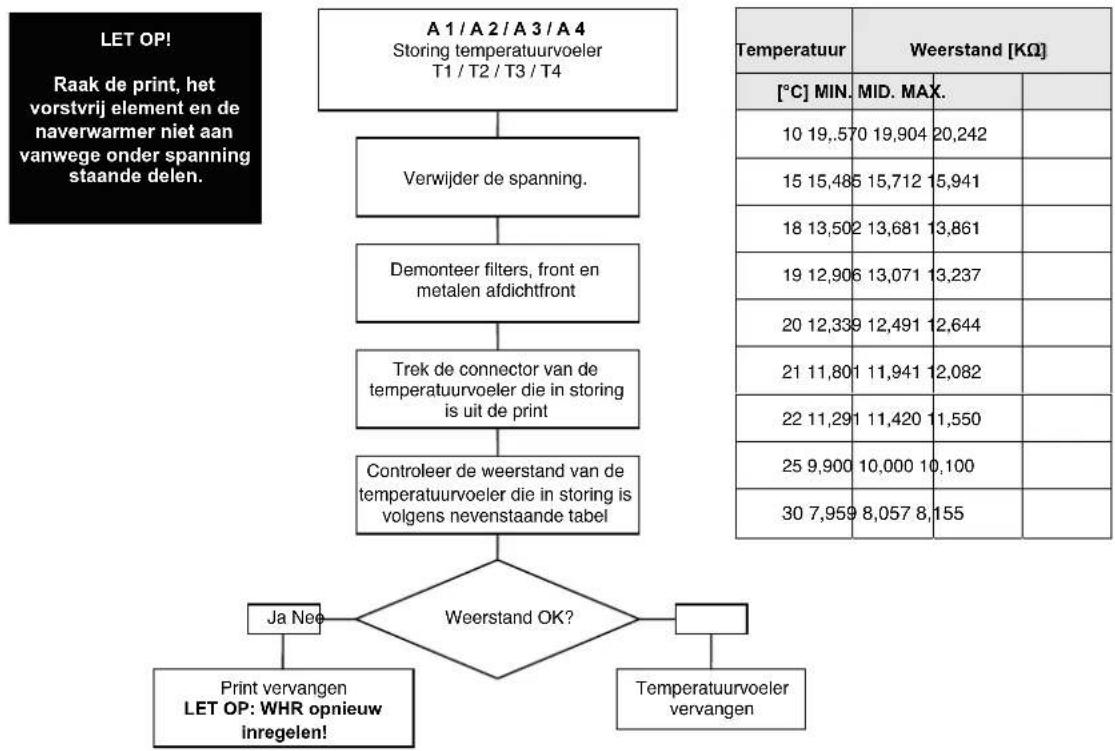

Als er een storing optreedt, verschijnt de storingscode hiervan op de digitale bediening. Op het scherm van de digitale bediening verschijnt altijd een 'A' of een 'E' code met een cijfertoevoeging. Met behulp van de storingsoverzicht kan worden opgezocht wat de betreffende storingsmelding betekent.

De ventielen moeten (minimaal) 2 keer per jaar als volgt worden gereinigd:

1. Haal het ventiel uit de wand of het plafond;

2 . Reinig het ventiel in een oplossing van zeep en warm water;

1. Spoel het ventiel goed na en droog het af;

4 . Plaats het ventiel op EXACT DEZELFDE STAND (en IN HETZELFDE GAT) terug;

5 . Herhaal deze procedure voor de andere ventielen. 2.5.2

Over de stand van de ventielen

De installateur heeft alle ventielen ingesteld om het ventilatiesysteem optimaal te laten functioneren. Verander daarom niets aan de stand van de ventielen.

Let op dat alle ventielen na reiniging ALTIJD op exact dezelfde stand (en in exact hetzelf-de ventilatiegat in de wand of het plafond) terug worden geplaatst. Anders functioneert het ventilatiesysteem niet meer optimaal.

De ventilatielucht wordt middels ventielen toe- en afgevoerd. Kieren onder de deuren in de wo- ning zorgen ervoor dat er een luchtstroom in de juiste richting ontstaat. Om er zeker van te zijn dat de juiste ventilatiehoeveelheden in de ver- trekken gehandhaafd blijven, moet de volgende zaken in acht genomen worden:

■ Sluit kieren niet af;
■ Verander de instelling van de ventielen niet;
■ Verwissel de ventielen niet met elkaar.

2.5.2

3-Standenschakelaars met storingsindicatie

De 3-standenschakelaars die beschikken over een storingsindicator geven hiervan melding zodra er een storing is opgetreden. Dat gebeurt afhankelijk van het type 3-standenschakelaars op één van de volgende twee manieren:

■ 3-Standenschakelaar met storingsindicator. De storingsindicator zal bij een storing (en bij een filter vuil melding) gaan branden.
■ Draadloze 3-standenschakelaar (RF) met storingsindicator.

De storingsindicatoren zullen, zodra deze 3-standenschakelaar gebruikt wordt, gaan branden. Hierbij zal één storingsindicator 1 x groen oplichten als teken dat er communicatie is. Vervolgens zullen bij een storingsmelding (en bij een filter vuil melding) de beide storingsindicatoren 3x rood knipperen. Daarna zullen beide storingsindicatoren nog 1 x groen oplichten.

De storingsindicator op de 3-standenschakelaars gaat niet alleen bij storingen branden, maar ook bij filtervuil waar-schuwingen ten behoeve van het reinigen van de filters.

2.5.3 Wat te doen in geval van storing?

Neem in geval van een storing contact op met de installateur. Noteer de storingscode die op het scherm van de digitale bediening verschijnt. Noteer ook het type van de WHR. Zie hiervoor de typeplaat aan de bovenkant van de WHR.

De stekker moet steeds in het stopcontact blijven, tenzij de WHR voor een ernstige storing, filterreiniging of -vervanging, of om een andere dringende reden, buiten bedrijf moet worden gesteld.

Wanneer de stekker uit het stopcontact wordt gehaald, zal er geen mechanische ventilatie van de woning meer zijn. Hierdoor kunnen vocht- en schimmelproblemen in de woning optreden. Langdurige uitschakeling van de WHR moet dus worden voorkomen.

Als de WHR is geïnstalleerd in een ruimte met een gemiddeld hogere luchtvochtigheid (zoals badkamer of toilet) bestaat de kans op condensvorming aan de buitenkant van de WHR. Dit is een normaal verschijnsel, vergelijkbaar met condensorming op een raam, waar niets aan hoeft te worden gedaan.

2.6 Einde van levensduur

Overleg met de leverancier wat met de WHR gedaan moet worden aan het einde van zijn levensduur. Indien het niet mogelijk is de WHR terug te leveren, gooi deze dan niet bij het normale afval, maar informeer bij de gemeente naar de mogelijkheden voor hergebruik van componenten of milieuvriendelijke verwerking van de materialen.

Gooi ook de batterijen van de draadloze (RF) schakelaars niet weg bij het normale afval maar lever deze in bij de daarvoor aangewezen plaatsen.

Dit hoofdstuk beschrijft hoe de WHR moet worden geïnstalleerd.

3.1 WHR samenstelling

De WHR bestaat standaard uit:

■ Externe behuizing (A) van gecoate platen;
■ Interieur (B) van hoogwaardig, geëxpandeerd polypropyleen (E)PP;
■ 4 Aansluitingen (C) voor de luchtkanalen;
■ 2 filters (D) voor de luchtzuivering, type G3 voor de buitenlucht en type G3 voor de retourlucht;
■ 2 Energiezuinige gelijkstroommotoren (E) met hoog rendement wiel;
■ HR (Hoog Rendement) warmtewisselaar (F);
■ Display (G) voor het uitlezen van gegevens en instelprocedures;
■ Elektrocompartiment (H) voor externe aansluitingen schakelaars en regelaars;
■ Schuiflade met PCB (H2);
■ Typeplaat (I) met daarop de gegevens van de WHR (niet zichtbaar);
■ Condensafvoeraansluiting (J);
■ Sticker (K) met de luchtaansluitingen;
■ Perilex stekker als 230V aansluiting (L).

WHR 950 Luxe nL (normale Luchthoeveelheid)
Stand Ventilatiecapaciteit Vermogen
STAND LAAG	125 m3/h bij 25 Pa	19 W
STAND MIDDEN	200 m3/h bij 97 Pa	51 W
STAND HOOG	350 m3/h bij 326 Pa	228 W
MAXIMAAL 450 m3/h bij 200 Pa 245 W
Stand Ventilatiecapaciteit Stroom
STAND LAAG	125 m3/h bij 25 Pa	0,15 A
STAND MIDDEN	200 m3/h bij 97 Pa	0,41 A
STAND HOOG	350 m3/h bij 326 Pa	1,67 A
MAXIMAAL 450 m3/h bij 200 Pa 1,76 A
Elektra
Voedingsspanning 230/50 V/Hz
Cos.phi 0,55 - 0,61
Geluidsvermogen Toevoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	125 m3/h bij 25 Pa	49 dB(A)
STAND MIDDEN	200 m3/h bij 97 Pa	62 dB(A)
STAND HOOG	350 m3/h bij 326 Pa	73 dB(A)
MAXIMAAL 450 m3/h bij 200 Pa 73 dB(A)
Geluidsvermogen Afvoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	125 m3/h bij 25 Pa	37 dB(A)
STAND MIDDEN	200 m3/h bij 97 Pa	49 dB(A)
STAND HOOG	350 m3/h bij 326 Pa	59 dB(A)
MAXIMAAL 450 m3/h bij 200 Pa 59 dB(A)
Algemene specificaties
Materiaal HR Wisselaar		Polystyreen
Materiaal Interieur		(E)PP / PA / PC
Thermisch Rendement		95%
Massa		47 kg
WHR 960 Luxe nL (normale Luchthoeveelheid)
Stand Ventilatiecapaciteit Vermogen
STAND LAAG	150 m3/h bij 23 Pa	27 W
STAND MIDDEN 250 m3/h bij 77 Pa 68 W
STAND HOOG	450 m3/h bij 323 Pa	313 W
MAXIMAAL 550 m3/h bij 240 Pa 365 W
Stand Ventilatiecapaciteit Stroom
STAND LAAG	150 m3/h bij 23 Pa	0,23 A
STAND MIDDEN 250 m3/h bij 77 Pa 0,55 A
STAND HOOG	450 m3/h bij 323 Pa	2,21 A
MAXIMAAL 550 m3/h bij 240 Pa 2,56 A
Elektra
Voedingsspanning 230/50 V/Hz
Cos.phi 0,48 - 0,62
Geluidsvermogen Toevoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	150 m3/h bij 23 Pa	50 dB(A)
STAND MIDDEN	250 m3/h bij 77 Pa	63 dB(A)
STAND HOOG	450 m3/h bij 323 Pa	78 dB(A)
MAXIMAAL 550 m3/h bij 240 Pa 79 dB(A)
Geluidsvermogen Afvoerventilator (op 0 m)
Stand Ventilatiecapaciteit Geluidsvermogen
STAND LAAG	150 m3/h bij 23 Pa	39 dB(A)
STAND MIDDEN	250 m3/h bij 77 Pa	49 dB(A)
STAND HOOG	450 m3/h bij 323 Pa	63 dB(A)
MAXIMAAL 550 m3/h bij 240 Pa 64 dB(A)
Algemene specificaties
Materiaal HR Wisselaar Polystyreen
Materiaal Interieur (E)PP / PA / PC
Thermisch Rendement		95%
Massa		47 kg

3.3 Maatschets

3.4 Installatievoorwaarden

Om vast te stellen of de installatie van de WHR in een bepaalde ruimte mogelijk is, moet er rekening gehouden worden met de volgende aspecten:

De WHR moet worden geïnstalleerd volgens de algemene en plaatselijk geldende veiligheid- en installatievoorschriften van onder andere elektriciteit- en waterleidingbedrijf alsmede volgens de voorschriften in deze handleiding.
■ De plaats van de installatie moet zodanig worden gekozen, dat rondom de WHR voldoende ruimte aanwezig is voor de lucht-aansluitingen en de toevoer- en afvoer-leidingen, maar ook voor het uitvoeren van onderhoudswerkzaamheden.
In de ruimte moeten de volgende voorzieningen aanwezig te zijn: - Luchtkanaalaansluitingen. - 230V elektrische aansluiting.

- Voorzieningen voor de condensafvoer.

■ De WHR moet in een vorstvrije ruimte geïnstalleerd worden. Het condenswater moet vorstvrij, onder afschot en met gebruik van een sifon worden afgevoerd.

Wij adviseren de WHR niet in ruimtes te installeren met een gemiddeld hogere luchtvochtigheid (zoals badkamer of toilet). Dit om condensvorming aan de buitenkant van de WHR te voorkomen.

■ De kabel waarmee het CC Ease paneel moet worden aangesloten moet voldoen aan de volgende eisen:

Kabeltype: afgeschermde twisted-pair 4x0,34mm² 3.6.1

- Kabel lengte: maximaal 10 m

■ De WHR mag uitsluitend aangesloten worden op een wasemkapsysteem van Zehnder - J.E. StorkAir. Ieder ander wasem-kapsysteem zal de basiswerking van de balansventilatiesysteem teniet doen.

Om goede en tochtvrije luchtdoorstroming in de woning te verkrijgen moet onder de binnendeuren bewust een opening van minimaal 10mm vrijgelaten worden. Wanneer deze openingen worden afgedicht, door bijvoorbeeld deurrubbers of hoogpolig tapijt, zal de luchtdoorstroming in de woning stagneren. Het systeem zal hierdoor niet meer optimaal functioneren.

3.5 Installatie van de WHR

3.5.1 Transport en uitpakken

Neem de nodige voorzichtigheid in acht tijdens het transporteren en uitpakken van de WHR.

Zorg dat het verpakkingsmateriaal op een milieuvriendelijke manier wordt afgevoerd.

3.5.2 Controle van levering

Neem direct contact op met de leverancier bij constatering van schade of het niet compleet zijn van de levering. Tot de levering behoren:

■ WHR; Controleer op het typeplaatje of het type juist is;
■ Bevestigingsbeugel;
■ Handleiding.

De WHR wordt in de volgende types geleverd:

Type
WHR 950/960 Luxe L	WHR 950/960 Luxe R
WHR 950/960 Luxe RF L	WHR 950/960 Luxe RF R

Betekenis van de toevoegingen:

■ L = Betreft een linker uitvoering.
■ R = Betreft een rechter uitvoering.
■ RF = Bevat standaard de functie van draadloze bediening.
■ Luxe = Bevat standaard een aansluitprint met extra functies.

CC Ease paneel (optioneel) is afzonderlijk te bestellen.

3.6 Montage aan de WHR

3.6.1 Montage aan wand

Monteer de WHR tegen een wand met een massa van minimaal 200 kg/m². Voor andere wanden adviseren wij het onderstel van Zehnder - J.E. StorkAir op de grond (optioneel te verkrijgen) te gebruiken. Hiermee wordt contactgeluid zoveel mogelijk voorkomen.

1. Bevestig de meegeleverde ophangbeugel Het luchtafvoerkanaal moet voorzien waterpas aan de wand. worden van een dubbelwandige of geïsoleer-

2. Monteer de condensafvoer aan de onder- de dakdoorvoer. Hiermee wordt condensvor- kant van de WHR. De aangegeven maat van 235 mm is een indicatie; deze is afhankelijk van het type condensafvoer die gekozen ming tussen het dakbeschot voorkomen. Het luchtafvoerkanaal moet verder afwate- rend naar de WHR worden geïnstalleerd;

Wij adviseren de toevoerkanalen vanaf de WHR tot aan de toevoerventielen thermisch en dampdicht te isoleren, dit om opwarming van de koele buitenlucht bij ingebruikzijnde bypass te voorkomen.

Zorg ervoor dat er vóór de WHR minimaal 1 meter ruimte aanwezig is in verband met de benodigde ruimte voor onderhoudswerkzaamheden. Aan de zijkanten van de WHR hoeft voor een goed functioneren van de WHR geen ruimte te worden vrijgehouden.

Monteer de WHR niet met de zijkant tegen de wand in verband met risico's op contactgeluid.

3.6.2 Aansluiting van luchtkanalen

Tijdens het monteren van de luchtkanalen moet er rekening gehouden worden met de volgende aspecten:

3.6.3 Aansluiting van condensafvoer

In de warmtewisselaar wordt de warme afvoer-lucht door de buitenlucht afgekoeld. Hierdoor zal het vocht in de binnenlucht condenseren in de warmtewisselaar. Het condenswater dat in de warmtewisselaar ontstaat wordt naar een PVC-condensafvoer geleid.

Monteer een geluidsdemper van minimaal 1 meter recht direct op de toevoer- en retouraansluitingen. Voor advies hierover kan contact opgenomen worden met Zehnder - J.E. StorkAir;
■ Monteer de aan te sluiten luchtkanalen, minimaal ø180 mm, met zo min mogelijk luchtweerstand en vrij van lekkage;
Bij gebruik van flexibele kanalen uitsluitend de kanaalsystemen van Zehnder - J.E. StorkAir gebruiken. Ieder ander flexibele kanaal zal de basiswerking van de balansventilatiesysteem teniet doen;
Wij adviseren het ventilatiesysteem te voorzien van een motorloze wasemkap en toe- en afvoerventielen van Zehnder - J.E. StorkAir;
Isoleer het buitenluchttoevoerkanaal en het luchtafvoerkanaal tussen de dak-/geveldoor-voer en de WHR dampdicht. Hiermee wordt condensvorming aan de buitenzijde van de kanalen voorkomen;
■ Installeer het luchtafvoerkanaal afwaterend naar de WHR;

WHR - Rechts WHR - Links

De aansluiting voor de condensafvoer heeft een 3.7.1 Display op het toestel

uitwendige diameter van 32 mm. Deze bevindt zich aan de onderkant van de WHR.

■ Sluit de condensafvoer via een leiding of slang aan op het waterslot van het binnenri-ool;
■ Positioneer de bovenrand van het waterslot minimaal 40 mm onder de condensafvoer van de WHR.
■ Zorg ervoor dat het uiteinde van de leiding of slang onder het waterniveau uitmondt.

Zorg ervoor dat het waterslot van de aan-sluiting op het binnenriool altijd gevuld is met water.

Zorg ervoor dat het uiteinde van de slang minimaal 60 mm onder het waterniveau zit. Dit zorgt ervoor dat de WHR in geen geval leklucht aanzuigt.

3.7 In bedrijf nemen van de WHR

De WHR moet na installatie in bedrijf genomen worden.

Dat kan gedaan worden via de P-menu's van de digitale bediening. In deze P-menu's kunnen diverse instellingen (met name: ventilatie-regelingen) gekozen worden voor de WHR. Hieronder wordt een overzicht gegeven van de beschikbare P-menu's:

Menu Mogelijkheden

P1 Aflezen van statusen (uit menu P2)

P2 Instellen van tijdvertragingen

P3 Instellen van ventilatiestanden

P4 Aflezen van temperaturen

P5 Instellen van aanvullende regelingen

P6 Instellen van aanvullende regelingen

P7 Het aflezen en resetten van storingen(en systeeminformatie)

P8 Instellen van 0-10V ingangen

P9 Aflezen van statusen (uit menu P5)

De P-menu's P1, P2 en P9 zijn toegankelijk voor de gebruiker, hoofdzakelijk bedoeld om statusen af te lezen en tijdvertragingen in te stellen. De overige Pmenu's P3 t/m P8 zijn uitsluitend bestemd voor de installateur.

Na een spanningsuitval op de WHR zal de bypass klep de eerste 4 minuten niet bewegen tenzij het inregelbedrijf wordt ingeschakeld.

MENU

OK

图

menu

OK

toevoer

schakelen

omlaag

▲

▼

toeva

omhoog

-

er aan

! I

(led groen)

comfort

temperatuur

Weergave in het display

A

Ventilatiestand afwezig

1

Ventilatiestand laag

2

Ventilatiestand midden

3

Ventilatiestand hoog

XX

Menu indicatie

XX

Storingscode (knippert)

•

Bypass

Toegang tot de menu's

Volgorde	Druk toets	Display	Omschrijving
1	MENU	P2	Tijdvertragingen
2	▲+▼(3 seconden)	P3	Toetsen gelijk-tijdig indrukken
3	▲	P4	Temperaturen
4	▲	P5	Regelingen
5	▲	P6	Regelingen
6	▲	P7	Storing / Reset / Zelftest
7	▲	P8	0 - 10V Ingangen
8	▲	P9	Statusen

Instelvoorbeeld

MIDDENSTAND van de toevoerventilator op 40% instellen

Volgorde	Druk toets	Display	Omschrijving
1	MENU	P2	Tijdvertragingen
2	▲+▼(3 seconden)	P3	Toetsen gelijk-tijdig indrukken
3	OK	P30	Afvoervent.Stand A
4	▲(6x)	P36	Kies P36
5	OK	50	Acuteleinstellingen
6	▼(10x ofvasthouden)	40	Kies 40
7	OK	P35	Waarde staatop 40
8	MENU	P3
9	MENU	1	Ventilatorstand

Sommige P-menu's (zoals P1 en P9) kunnen alleen uitgelezen worden.

( Uitlees)menu verlaten.

■ Druk op "MENU" (i.p.v. 'OK').

Het display kan niet gebruikt worden om de ventilatiestand van de WHR te wijzigen. De pijltjes toetsen zijn uitsluitend voor het instellen van regelingen.

3.7.2 CC Ease paneel

Toegang krijgen tot P-menu's

1. Druk 2 seconden gelijktijdig op en.
2. Wacht totdat het P-menu scherm ver- schijnt.

Nu zijn de P-menu's P1, P2 en P9 bereikbaar.

1. Druk 2 seconden gelijktijdig op

Wacht totdat het P-menu 'P3' op het chijnt.

Nu zijn de P-menu's P3 t/m P8 bereikbaar.

3 . + - Kies met of het gewenste P-submenu, bv. '5'.

6 . D r u k o p

De minimale en maximale waarden voor de beschikbare instelparameters zijn vastgelegd in de software.

1. • Kieserenieuwe waarde voor de parameter.

1. Druk. op

2. Herhaal stappen 5 t/m 8, om meerdere parameters achter elkaar in te stellen. Of

Druk opom naar het P-menu terug te keren en stappen 3 t/m 8 te kunnen herhalen.

Sommige P-menu's (zoals P1 en P9) kunnen alleen uitgelezen worden.

(Uitlees)menu verlaten

■ Druk op ⚫ (i.p.v. ⏻).

Terugkeren naar hoofdscherm

1. Druk twee maal op om terug te keren.

4 . ☑D r u k o p .

5 . + kifeshmætgewenste

P-submenu, bv. '51'.

Menu's met een streepje bij minimum en maximum waarde zijn uitleesmenu's.

Menu P3 > Instellen van ventilatieregelingen

		Waarden ventilatieregelingen
Submenu Omschrijving Minimum	Maximum Standaard
P30 Instelling van het vermogen (in %)	van de afvoerventilator in AFWEZIGHEIDSSTAND.	0% of 15% 97% nL / HL		15% / 15%
P31 Instelling van het vermogen (in %)	van de afvoerventilator in LAAGSTAND.	16% 98% nL / HL		35% / 40%
P32 Instelling van het vermogen (in %)	van de afvoerventilator in MIDDENSTAND.	17% 99% nL / HL		50% / 70%
P33 Instelling van het vermogen (in %)	van de afvoerventilator in HOGSTAND.	18% 100%	nL / HL	70% / 90%
P34 Instelling van het vermogen (in %)	van de toevoerventilator in AFWEZIGHEIDSSTAND.	0% of 15% 97% nL / HL		15% / 15%
P35 Instelling van het vermogen (in %)	van de toevoerventilator in LAAGSTAND.	16% 98% nL / HL		35% / 40%
P36 Instelling van het vermogen (in %)	van de toevoerventilator in MIDDENSTAND.	17% 99% nL / HL		50% / 70%
P37 Instelling van het vermogen (in %)	van de toevoerventilator in HOGSTAND.	18% 100%	nL / HL	70% / 90%
P38	Actuele vermogen (in %) van de afvoerventilator.	-	-	Actuele %
P39	Actuele vermogen (in %) van de toevoerventilator.	-	-	Actuele %

Menu P4 > Aflezen van temperaturen

		Waarden temperaturen
Submenu	Omschrijving	Minimum	Maximum	Reset
P40	Actuele waarde van TAH (= temperatuur van de naverwarmer)	-	-	Actuele °C
P41	Comforttemperatuur	12 °C	28 °C	20 °C
P44	Actuele waarde van TCH (= temperatuur van de wasemkap)	-	-	Actuele °C
P45	Actuele waarde van T1 (= temperatuur van buitenlucht)	-	-	Actuele °C
P46	Actuele waarde van T2 (= temperatuur van toevoerlucht)	-	-	Actuele °C
P47	Actuele waarde van T3 (= temperatuur van retourlucht)	-	-	Actuele °C
P48	Actuele waarde van T4 (= temperatuur van afvoerlucht)	-	-	Actuele °C
P49	Actuele waarde van TGE (= temperatuur van buitenlucht t.b.v. bodemwisselaar)	-	-	Actuele °C

Menu P5 > Instellen van aanvullende regelingen

		Waarden aanvullende regelingen
Submenu Omschrijving Minimum Maximum Reset
P50 Activering van de openhaardregeling. 0 (=Nee) 1 (=Ja) 0
P51 Aanwezigheid van een vorstvrij element opgeven. 0 (=Nee) 1 (=Ja) 0
	Noot:De WHR is standaard voorzien van een vorstvrij element. Als de WHR gereset moet worden naar de oorspronkelijke fabrieksinstellingen via P75, dan wordt het vorstvrij element standaard op “AFWEZIG” gezet.Zet de waarde weer op ‘1’ na een algehele reset via menu P75.
P52 Instelling van de vorstvrij regeling.■ 0; Extra zeker regelen.■ 1; Zeker regelen.■ 2; Nominaal regelen.■ 3; Spaar regelen.		0	3	2
		Noot:Bij EXTRA ZEKER REGELEN wordt het vorstvrij element het snelst ingeschakeld; deze stand biedt dus de meeste zekerheid voor het behoud van balansventilatie. Omgekeerd wordt het vorstvrij element bij SPAAR REGELEN zo laat mogelijk ingeschakeld; deze stand biedt dus de minste zekerheid voor het behoud van balansventilatie.Bij de ingebruikname van de WHR kan de vorst-vrij regeling meestal op stand 2: NOMINAAL REGELEN (= fabrieksinstelling) blijven staan. Alleen in gebieden waar het ’s winters vaak koud is (met regelmatig dagen van rondom -10 °C of zelfs nog kouder) kan voor stand 1: ZEKER REGELEN of zelfs stand 0: EXTRA ZEKER REGELEN gekozen worden.
P53 Aanwezigheid van een wasemkap opgeven. 0 (=Nee) 1 (=Ja) 0
	Noot:Ais er een wasemkap op het ventilatiesysteem (elektrisch) is aangesloten, kan de gebruiker de wasemkap-ventilatiestanden instellen via P29.
P54 Aanwezigheid van een bypass opgeven. 0 (=Nee) 1 (=Ja) 1
		Noot:De WHR is standaard uitgerust met een bypass. Laat de waarde dus op ‘1’ staan.
P55 Aanwezigheid van een naverwarmer opgeven.■ 0; Naverwarmer is afwezig■ 1; Naverwarmer is aanwezig■ 2; Naverwarmer is aanwezig en wordt gestuurd met een PWM signaal.		0 (=Nee) 2 (=PWM)	0
P56 Instelling van de benodigde luchthoeveelheid voor de woning.■ nL: ‘normale Luchthoeveelheid’.■ HL: ‘Hoge Luchthoeveelheid’.		nL	HL	HL
		Noot:Het instellen van de luchthoeveelheid in P56 (op “nL” of “HL”) is het vertrekpunt voor het inregelen van de lucht-specificaties en dus het instellen van de ventilatoren.
P57 Instelling van het type WHR.■ Li = ‘Linker uitvoering’.■ Re = ‘Rechter uitvoering’.		Li	Re	Li
		Noot:Af fabriek is de WHR goed ingesteld.■ Zie ook de typeplaat voor deze gegevens.
P58 Prioriteiten van de regeling opgeven.■ 0; Voorrang aan hoogste stand INCLUSIEF analoge input.■ 1; Voorrang aan hoogste stand EXCLUSIEF analoge input.		0	1	0
P59 N.v.t.	0 (=Nee) 2 (=Ja) 0
	Noot:Deze waarde altijd op ‘0’ laten staan.

Menu P6 > Instellen van aanvullende regelingen

		Waarden aanvullende regelingen
Submenu Omschrijving Minimum Maximum Reset
P60	Aanwezigheid van een bodemwisselaar opgeven.■ 0; Bodemwisselaar is afwezig■ 1; Bodemwisselaar is aanwezig■ 3; Bodemwisselaar is ongeregeld aanwezig.	0 (=Nee) 3 (=Ja) 0
	Noot:Bij een bodemwisselaar zonder klep moet worden gekozen voor de stand ongeregelde bodemwisselaar zodat de bypass klep van de WHR blijft functioneren.
P61 Instelling van percentage dat de toevoerventilator moet optoeren bij een geopende klep van de bodemwisselaar.		0 °C	99 °C	0 °C
P62	Tge (= temperatuur van buitenlucht t.b.v. bodemwisselaar), laag	0 °C	15 °C	7 °C
P63	Tge (= temperatuur van buitenlucht t.b.v. bodemwisselaar), hoog	10 °C	25 °C	23 °C
P64	Tah (= temperatuur van de naverwarmer), gewenst	5 °C	40 °C	18 °C

Menu P7 > Aflezen van storingen (en systeeminformatie)

		Waarden (storings)informatie
Submenu Omschrijving Minimum Maximum Reset
P70 Actuele softwareversie. Versienummer software (zonder 'v')
P71 Laatste storing. Code conform alarm- en		storingsindicatie.
P72 Eén na laatste storing. Code conform alarm- en		storingsindicatie.
P73 Twee na laatste storing. Code conform alarm- en		storingsindicatie.
P74 Resetten van een storingstoestand van de WHR. 0 1 0
P75 Algehele reset.		0	1	0
		Druk 5 seconden op 'OK' van het display of van het CC Ease paneel om een algehele reset door te voeren.Alle oorspronkelijke fabrieksinstellingen worden na een algehele reset weer ingesteld.
			Na een algehele reset vraagt de WHR om 'nL / HL' (zie P56) en 'Li /Re' (zie P57) opnieuw in te stellen.
			Na een algehele reset zullen alle instellingen in menu P2 en P3 en de aanwezige regelingen opnieuw moeten worden ingesteld.
			De WHR is standaard uitgerust met een vorstvrij element, deze moet opnieuw aangemeld worden in menu P51 omdat deze na een algehele reset standaard afgemeld staat.
P76 Zelftest van de WHR 0 1 0
		Noot:Direct na het activeren van de zelftest gaat de WHR naar het hoogste toerental. Direct na activeren van de zelftest opent en sluit de bypassklep. Als de zelftest goed verloopt opent en sluit vervolgens de klep van het vorstvrij element.
P77	Reset Filtervuiltijd teller 0 1 0
	Noot:Hiermee reset de teller die de filtervuil melding op de WHR veroorzaakt. Zo kan de filter worden gereinigd of vervangen voordat de filtervuil melding is verschenen.

3.8 Inregelen van luchtspecificaties

De WHR moet na installatie ingeregeld worden.

Dat kan gedaan worden met de onderstaande luchtspecificaties van de WHR.

WHR 950

△Pst

De standaardinstellingen van de WHR, nL, zijn:

Stand AFWEZIG 15%
Stand LAAG 35%
Stand MIDDEN 50%
Stand HOG 70%

De standaardinstellingen van de WHR, HL, zijn:

Stand AFWEZIG 15%
Stand LAAG 40%
Stand MIDDEN 70%
Stand HDOG 90%

Doe het volgende om de WHR (na installatie) in te regelen:

1 . Zet de WHR in het inregelbedrijf.
- Display: Druk minimaal 3 seconden gelijktijdig op 📋 en 📋 totdat "InR"op het display verschijnt.
- CC Ease paneel: Druk minimaal 3 seconden gelijktijdig op 🚙 en 📅 totdat "InR" op het CC Ease paneel verschijnt.

In het inregelbedrijf staan de klep van de bypass en het vorstvrij element altijd dicht. Na 30 minuten schakelt de WHR automatisch weer uit het inregelbedrijf.

1. Sluit alle ramen en de buitendeuren.
2. Sluit vervolgens alle binnendeuren.

4

Controleer de aanwezigheid van bouwkun- -

dige overstroomvoorzieningen (minimaal 12 cm² per l/s).

De bouwkundige overstroomvoorzieningen moeten minimaal 12 cm² per l/s zijn.

1. Controleer of beide ventilatoren in de drie toerentallen functioneren.

2. Schakel de WHR in het hoge toerental.

7 . Plaats alle ventielen en stel de ver volgens de opgegeven instelgegevens of zoals in de referentiewoning.

Indien geen gegevens bekend zijn:

• Plaats de ventielen en zet de ventielen zover mogelijk open.
• Meet de luchthoeveelheden; eerst de toevoerlucht en daarna de afvoerlucht.
• Wijken de gemeten luchthoeveelheden meer dan +/- 10% af van de nominale luchthoeveelheden en is het merendeel van de afwijkingen positief, zorg er dan voor dat alle afwijkingen positief zijn. Is het meerendeel van de afwijkingen negatief, zorg er dan voor dat alle afwijkingen negatief zijn. Zorg ook dat één toevoer- en één afvoerventiel geheel open blijven.

8

Wijzig de ventilatorinstellingen in c

P-menu's P30 t/m P37 van de digitale bediening.

- Kies een zo laag mogelijke instelling in verband met het energieverbruik.

Zorg ervoor dat de verhouding tussen laag, midden en hoog gelijk blijven.

Gebruik de grafiek met de luchtspecificaties van de WHR om de ventilatoren in te stellen.

9 . Mochten de nu ingestelde luchthoeveelheden nog teveel afwijken:

Regel dan de ventielen na.

1 0 . Controleer nadat alle ventielstanden zijn vastgesteld, nogmaals de gehele installatie.

1. Schakel de WHR (terug) in ventilatiestand 2.

Display: Druk minimaal 3 seconden gelijk- tijdig op 📋 en tõtdat 'lnR' weer van het display verdwijnt.

- CC Ease paneel: Druk minimaal 3 den gelijktijdig op 🚗 en 📄todat 'InR' weer van het CC Ease paneel verdwijnt.

in-Bij monteren van het afdichtpaneel moet de onderkant van het afdichtpaneel eerst achter de opstaande kant gestoken worden voor een goede afdichting.

3.9 Onderhoud voor installateur

Het volgende onderhoud moet door de installateur worden uitgevoerd:

■ Het inspecteren van de warmtewisselaar en de ventilatoren;
■ Het reinigen van de filter bij de aanwezigheid van een vorstvrij element.

In de volgende paragrafen worden deze onderhoudswerkzaamheden kort toegelicht.

Als de onderhoudswerkzaamheden aan de WHR niet (periodiek) worden uitgevoerd, zal het ventilatiesysteem uiteindelijk niet meer optimaal kunnen functioneren.

3.9.1 Warmtewisselaar en ventilatoren inspecteren

Controleer de condensafvoer, de ventilatoren en de warmtewisselaar 1x per 2 jaar.

1. Trek aan de band (E) om de warmtewisse- laar en de lekbak (F) te verwijderen.

1. Neem de warmtewisselaar uit de lekbak (F).

Er kan nog restwater in de warmtewisselaar zitten!

1. Reinig indien noodzakelijk, de warmtewisselaar.

2. Verwijder de spanning (A) van de WHR.

3. Verwijder de filters (B) uit de WHR.

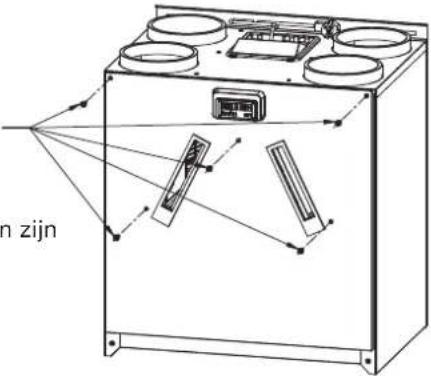

4. Maak het frontpaneel los door de schroeven (C) te verwijderen.
   4 . Schuif het frontpaneel omhoog en neem het frontpaneel van de WHR.
   5 . Maak het afdichtpaneel los door de schroeven (D) te verwijderen.

- Spoel de warmtewisselaar met schoon warm leidingwater door (max. 40°C).

- Neem de warmtewisselaar met beide h den op de gekleurde zijvlakken en schud het water uit de warmtewisselaar.

Gebruik geen agressieve of oplossende schoonmaakmiddelen voor het schoonmaken.

Monteer de wisselaar nog niet. Met onderstaande stappen kunnen de ventilatoren worden gedemonteerd, geïnspecteerd en (indien nodig) worden gereinigd.

1. Verwijder de schroef van de elektronica slede.

3.9.2

Reinigen van het vorstvrij element fi Iter

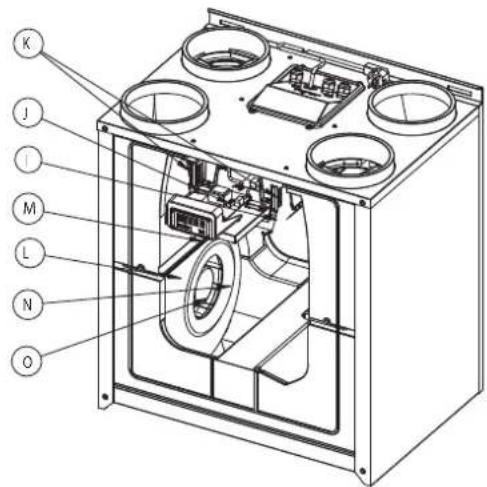

1 0 . Trek de elektronica slede voorzichtig n Boinig het filter van het vorstvrij element voren. 1x per 4 jaar.

1 1 . Maak de connectoren (J) en de aardedraad

op het PCB-paneel los, en verwijder de snoeren compleet met de twee doorvoertules (K) en de kabelgoot.

1. Verwijder de spanning van de WHR.

2. Verwijder de filters (B) uit de WHR.

3 . Maak het frontpaneel los door de

1 1 . Verwijder het gehele slakkenhuis (L) doschroeven (C) te verwijderen.

de kliks (M) in te drukken. 4 . Schuif het frontpaneel omhoog en ne

1 2 . Verwijder de instroomkeel (N) door defkühspaneel van de WHR.

rondom het slakkenhuis in te drukken.

1. Reinig de ventilatoren (O).

Gebruik een zachte borstel om de ventilatorschoepen schoon te maken.

Gebruik een stofzuiger om het stof te verwijderen.

Beschadig de ventilatorschoepen niet.

Beschadig de temperatuurvoeler niet.

5 . Maak het afdichtpaneel los door de schroeven (D) te verwijderen.

6 . Verwijder de schroef van de elektron slede.

7 . Trek de elektronica slede voorzichtig naa voren.

8 . Maak de connectoren (J) en de aarde op de besturingsprint los, en verwijder de snoeren uit de twee kabelklemmen (K) en de kabelgoot.

9 . Verwijder de kabel (P) van de besturij print.

1 0 . Verwijder de houder van het ment door deze tot halverwege omhoog te schuiven en vervolgens van de klep weg te trekken.

1 1 . Verwijder de vorstvrij element de houder van het vorstvrij element

1. Reinig het filter met een borstel.

1 3 . Verwijder eventuele aanslag ro vochtige doek.

1 4 . Monteer alle onderdelen in o volgorde terug.

1. Voer de zelftest uit volgens menu P76.

De holle zijde van het vorstvrij element filter moet naar de vorstvrij elementhouder gericht zijn.

1 5 . Monteer alle onderdelen in omgekeerde

volgorde terug.

1 6 . Voer de zelftest uit volgens menu B76aimoment van 1,5 Nm aan. Dit is ongeveer

Draai de schroeven met een maximaal aan-

Braaimoment van 1,5 Nm aan. Dit is ongeveer gelijk aan stand 2 van een gemiddelde accu-boormachine.

Monteer de lekbak (F) op de juiste manier onder de warmtewisselaar. De schuine zijde van de lekbak moeten aan de kant van de condensafvoer zitten.

Controleer tijdens montage van de warmte- wisselaar of de vier afdichtrubbers goed zitten.

Draai de schroeven met een maximaal aan-draaimoment van 1,5 Nm aan. Dit is ongeveer gelijk aan stand 2 van een gemiddelde accu-boormachine.

3.10 Storingen

Als de WHR een storing heeft, dan verschijnt er in de meeste gevallen een storingsmelding op het scherm van de digitale bediening.

Echter, niet in alle gevallen verschijnen er storingsmeldingen op de digitale bediening, terwijl er wel storingen (of problemen) zijn. In de volgende paragrafen worden beide typen storingen (of problemen) kort toegelicht.

3.10.1 Storingsmeldingen op de digitale bediening

Hieronder wordt een overzicht van de storingsmeldingen op de digitale bediening gegeven.

Code Desription
A0 NTC voeler Tge is defect. (= Temperatuur van de buitenlucht t.b.v. bodemwisselaar)
A1 NTC voeler T1 is defect. (= Temperatuur van de buitenlucht)
A2 NTC voeler T2 is defect. (= Temperatuur van de toevoerlucht)
A3 NTC voeler T3 is defect. (= Temperatuur van de retourlucht)
A4 NTC voeler T4 is defect. (= Temperatuur van de afvoerlucht)
A5 Storing aan de motor van de bypass.
A6 Storing aan de motor van het vorstvrij element.
A7 Vorstvrij element verwarmt niet voldoende.
A8 Vorstvrij element wordt te heet.
A10 NTC voeler Tch is defect. (= Temperatuur in de wasemkap)
A11 NTC voeler Tah is defect. (= temperatuur van de naverwarmer)
E1 Afvoerventilator draait niet.
E2 Toevoerventilator draait niet.
E3 Wasemkap temperatuursensor te hoog.
E4 WTW functie is uitgeschakeld.
EA2	N.v.t.
NC	CC Ease paneel heeft geen communicatie met de WHR.
Filterl Intern Filter is vuil
FilterE	Externe Filter is vuil.

Er mag geen vocht bij de elektrische aansluitingen komen.

Hieronder worden storingswijzers gegeven voor de hiervoor vermelde storingsmeldingen zoals deze op de digitale bediening kunnen worden weergegeven bij storingen.

    G["E1 / E2 Storing afvoerventilator/toevoerventilator"] --> H["Demonteer filters, front en metalen afdichtfront"]
    H --> I{230 VAC op de ventilatoraansluiting op de print aanwezig?}
    I -->|Yes| J["Activeer de zelftest (P76 op 1)"]
    I -->|No| K["Verwijder de spanning en vervang de print LET OP: WHR opnieuw inregelen"]
    J --> L["Stuurspanning ventilator (1.5 - 10 VDC) op de print?"]
    L --> M["Ja"]
    L --> N["Nee"]
    M --> O["Verwijder de spanning en demoteer de wisselaar en vervang de ventilator"]
    N --> P["Verwijder de spanning en vervang de print LET OP: WHR opnieuw inregelen"]

3.10.3 Storingen (of problemen) zonder meldingen

Hieronder wordt een overzicht van de storingen (of problemen) zonder meldingen gegeven.

Probleem/Storing Aanwijzing Controle / actie
Alles uit Wel voeding Controleer de zekering op de besturingsprint.		Is de zekering OK, dan is de besturingsprint defect.
Hoge inblaastemperatuur in de zomer Bypass blijft dicht Verlaag de comforttemperatuur.
Lage inblaastemperatuur in de winter Bypass blijft open Verhoog de comforttemperatuur.
Geen of weinig toevoer lucht; douche blijft nat	Filters verstopt Vervang de filters.
	Ventielen verstopt Ventielen verstopt
	Wisselaar verstopt door vuil Reinig de wisselaar.
	Wisselaar dichtgevroren	Ontdooi de wisselaar.
	Ventilator vervuild	Reinig de ventilator.
	Ventilatiekanalen verstopt	Reinig de ventilatiekanalen.
	WHR staat in vorstbedrijf	Wacht tot het weer warmer wordt.
Teveel geluid	Lagers van ventilator defect	Vervang de lagers van de ventilator.
	Ventilatorinstellingen	Wijzig de ventilatieregelingen.
	Slurpend geluid■ Sifon is leeg■ Sifon sluit niet af	Sluit sifon opnieuw aan.
	Fluitend geluid■ Ergens een luchtspleet	Werk de luchtspleet weg.
	Luchtstroomgeluid■ Ventielen sluiten niet aan op het kanaal.■ Ventielen staan onvoldoende open	Sluit de ventielen opnieuw aan.Regel de ventielen opnieuw in.
Condenslekkage	Condensafvoer verstopt	Reinig de condensafvoer.
	Condens uit afvoerkanaal loopt niet in lekbak	Controleer of de aansluitingen correct zijn.
Bedrade 3-standenschakelaar werkt niet	Bekabeling is niet goed	Controleer de schakeling van de 3-standenschakelaar via spanningsmeting:■ Spanning op alleen N & L3:[Ventilatoren draaien op Stand 1].■ Spanning op alleen N & L3 & L2:[Ventilatoren draaien op Stand 2].■ Spanning op alleen N & L3 & L1 of N & L3 & L2 & L1: [Ventilatoren draaien op Stand 3].
	Schakelaar is defect
Draadloze 3-standenschakelaar (RF) werkt niet	Batterij is leeg	Controleer de batterij.■ Vervang (indien nodig) de batterij.
	Schakelaar is niet juist afgestemd	Verwijder de spanning kort van de WHR. Stem de schakelaar opnieuw af kort nadat de spanning is ingeschakeld.

3.11 Servicedelen

Hieronder volgt een overzicht met beschikbare servicedelen voor de WHR.

Nummer Onderdeel Artikelnummer
1 Ventilatoren (links en rechts) 400200014
2 Servomotor & kabel (voor de bypass en de voorverwarmer) 400300035
3 Temperatuurvoeler T1 / T3 (bovenin apparaat; bij electronica slede) 400300025
4 Temperatuurvoeler T2 / T4 (in slakkenhuis van beide ventilatoren) 400300026
5 Vorstvrij element 400300027
6	F	i	l	t	e
7 Filter vorstvrij element					400100011
8	C	o	n	n	ec
10	Besturingsprint in WHR950/960				400300028/29
11	Display				400300034
12	Warmtewisselaar				400400011
13	Ontvanger RFZ (optioneel verkrijgbaar)				400300033

3.12 Elektrisch schema: WHR 950/960 Luxe - LINKER uitvoering
        direction TB
        A["Naverwarmer 0-10V OUT"] --> B["An"]
        C["Badkamer-schakelaar"] --> D["GND"]
        E["Wasenkap-schakelaar"] --> F["GND"]
        G["Bodem-wisselaar"] --> H["Tg2"]
        I["Analoog 1 (IN 0-10V)"] --> J["GND"]
        K["Analoog 3 (IN 0-10V)"] --> L["GND"]
        M["Analoog 4 (IN 0-10V)"] --> N["GND"]
        O["Reserve"] --> P["12V"]
        Q["Reserve"] --> R["12V"]
        S["Reserve"] --> T["12V"]
        U["Reserve"] --> V["12V"]
        W["Reserve"] --> X["12V"]
        Y["Reserve"] --> Z["12V"]
        AA["Reserve"] --> AB["12V"]
        AC["Reserve"] --> AD["12V"]
        AE["Reserve"] --> AF["12V"]
        AG["Reserve"] --> AH["12V"]
        AI["Reserve"] --> AJ["12V"]
        AK["Reserve"] --> AL["12V"]
        AM["Reserve"] --> AN["12V"]
        AO["Reserve"] --> AP["12V"]
        AQ["Reserve"] --> AR["12V"]
        AS["Reserve"] --> AT["12V"]
        AU["Reserve"] --> AV["12V"]
        AW["Reserve"] --> AX["12V"]
        AY["Reserve"] --> AZ["12V"]
        BA["Reserve"] --> BB["12V"]
        BC["Reserve"] --> BD["12V"]
        BE["Reserve"] --> BF["12V"]
        BG["Reserve"] --> BH["12V"]
        BI["Reserve"] --> BJ["12V"]
        BK["Reserve"] --> BL["12V"]
        BM["Reserve"] --> BN["12V"]
        BO["Reserve"] --> BP["12V"]
        BQ["Reserve"] --> BR["12V"]
        BS["Reserve"] --> BT["12V"]
        BU["Reserve"] --> BV["12V"]
        BW["Reserve"] --> BX["12V"]
        BY["Reserve"] --> BZ["12V"]
        CA["Reserve"] --> CB["12V"]
        CC["Reserve"] --> CD["12V"]
        DD["Reserve"] --> DE["12V"]
        FD["Reserve"] --> FDZ["12V"]
        DG["Reserve"] --> DGZ["12V"]
        DH["Reserve"] --> DHZ["12V"]
        DI["Reserve"] --> DJ["12V"]
        DK["Reserve"] --> DL["12V"]
        DV["Reserve"] --> DVZ["12V"]
        DW["Reserve"] --> DWZ["12V"]
        DX["Reserve"] --> DXZ["12V"]
        DXZ --> DXZZ["PCE"]
        DXZ --> DXZZP["PCE"]
    end

    subgraph Control Panel
        direction LR
        W["Accu Control"] --> X["Ca"]
        W --> Y["Ca/WRinkap"]
        X --> Z["Ca/WRinkap"]
        Y --> AA["Ca/WRinkap"]
        Z --> AB["Ca/WRinkap"]
        AA --> AC["Ca/WRinkap"]
    end

    subgraph Power Circuit
        direction LR
        AD["Grown/Goel"] --> AE["Vorsbruit elementklap"]
        AE --> AF["Road Zwart Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt Brun Wt BrUn<br>          AE --> X<br>          AF --> Y<br>          AG --> Z<br>          AH --> AA<br>          AI --> AB<br>          AJ --> AC<br>          AK --> AD<br>          AL --> AE<br>          AM --> AF<br>          AN --> AG<br>          AO --> AH<br>          AP --> AI<br>          AQ --> AJ<br>          AR --> AK<br>          AS --> AD<br>          AT --> AE<br>          AU --> AF<br>          AV --> AG<br>          AW --> AH<br>          AX --> AI<br>          AY --> AJ<br>          AZ --> AK<br>          BA --> AD<br>          BA --> AE<br>          BA --> AF<br>          BA --> AG<br>          BA --> AH<br>          BA --> AI<br>          BA --> AJ<br>          BA --> AK<br>          BA --> AD<br>          BA --> AE<br>          BA --> AF<br>          BA --> AG<br>          BA --> AH<br>          BA --> AI<br>          BA --> AJ<br>          BA --> AK<br>          BA --> AD<br>          BA --> AE<br>          BA --> AF<br>          BA --> AG<br>          BA --> AH<br>          BA --> AI<br>          BA --> AJ<br>          BA --> AK<br>          BA --> AD<br>          BA --> AE<br>          BA --> AF<br>          BZBW [BIUW / BIUW"] --> X
          BZBZ["BIUZ - BIUZ"] --> Y
          BZBZP["BIUZ - BIUZ"] --> Z
          BZBW_Bruin["Bruin"] --> AA
          BZBW_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_CoRBOER
            BZBW_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruine_0_RBOER
            BZBW_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bruine_0_RBOER
            BZBW_Bruin_Bruin_Bruin_Bruin_Bruin_Bruin_Bzuw-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-Buwe-0_RBOER
            BZBW_Bruin_Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-BBuwe-0_RBOER
            BZBW_Bzuw_Bzuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-0_RBOER
            BZBW_Bzuw_Bzuw_Bzuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-Bbuw-CoRBOER
            BZBW_Bzuw_Bzuw_Bzuw-Bzuw-Bzuw-CoRBOER
            BZBW_Bzuw_Bzuw_Bzuw-CoRBOER
            BZBW_Bzuw_Bzuw_CoRBOER
            BZBW_Bzuw_CoRBOER
            BZBW_Bzuw_CoRBOER
            BZBW_Bzuw_CoRBOER
            BZBW_Bzuw_CoRBOER
            BZBW_Bzuw_CoRBOER
            BZBW_Bzuw_CoRBOER
            BZBW_Bzuw_CoRBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOEER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER
            BZBW_B zuve_0_RBOER

    style Power Circuit fill:#f9f,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#ccf,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#fcc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#ffc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#fcc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#fcc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style Control Circuit fill:#cfc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#cfc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#cfc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#cfc,stroke:#333,stroke-width:2px;
    style SA 1-3V LED fill:#cfc,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#fff,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#ccc,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#cfc,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#cfc,stroke:#333,stroke-width:2px;
    style SA 1-3VLED fill:#cfc,stroke:#cfc,stroke-width:2px;
    style SA 1-3VLED fill:#cfc,stroke:#cfc,stroke-width:2px;
    style SA 1-3VLED fill:#cfc,stroke:#cfc,stroke-width:2px;
    style SA 1-3VLED fill:#cfc,stroke:#cfc,stroke-width:2px;
    style SA 1-3VLED fill:#cfc,stroke:#cfe,bce

3.13 Elektrisch schema: WHR 950/960 Luxe - RECHTER uitvoering

EG-verklaring van overeenstemming

Zehnder Group Nederland B.V.

Lingenstraat 2 • 8028 PM Zwolle-NL

T [phone] • F [phone]

Handelsregister Zwolle 05022293

E G - v e r k l a r i n g v

Warmteterugwinunits: WHR 950/960 serie

Omschrijving machine

Voldoet aan richtlijnen

Machinerichtlijn (2006/42/EEG)

L a a g s p a n n i n g s r i

E M C - r i c h t l i j n

Zwolle, 18 augustus 2011

Zehnder Group Nederland B.V.
