Producttype	Balansventilatie met warmteterugwinning
Merk	Zehnder
Model	WHR 920
Categorie	Verwarming
Toepassing	Woningventilatie
Ventilatietype	Balansventilatie
Warmteterugwinning	Ja
Bypass voor vrije koeling	Ja, automatisch
Vorstbeveiliging	Ja, met vorstvrij element
Openhaardregeling	Ja, automatisch (te activeren door installateur)
Bediening	Display op toestel, 3-standenschakelaar, badkamerschakelaar, CO2-sensor (optioneel), CC Ease paneel (optioneel)
Aantal ventilatiestanden	4 (afwezig, laag, normaal, hoog)
Filtervervanging	Minimaal 1 keer per half jaar
Filterwaarschuwing	Instelbaar tussen 10 en 26 weken
Reiniging ventielen	Minimaal 2 keer per jaar
Garantie	24 maanden na installatie, maximaal 30 maanden na productiedatum
Veiligheid	Alleen erkend installateur mag installeren; gebruik van filters verplicht
CE-markering	Ja
Optionele accessoires	Motorloze wasemkap, draadloze bediening, 0-10V ingang

Veelgestelde vragen - WHR 920 ZEHNDER

Hoe vaak moet ik de filters van de WHR 920 vervangen?

De filters moeten minimaal eenmaal per half jaar worden vervangen, of wanneer de melding 'FILTER VUIL' verschijnt op het display of CC Ease paneel. Vervang de filters door nieuwe exemplaren van Zehnder.

Wat is de functie van de bypass bij de WHR 920?

De bypass wordt gebruikt voor vrije koeling in de zomer. 's Nachts wordt koele buitenlucht naar binnen gebracht om de binnentemperatuur te verlagen. De bypass werkt automatisch op basis van de ingestelde comforttemperatuur.

Hoe stel ik de comforttemperatuur in op het CC Ease paneel?

Druk langer dan 2 seconden op de temperatuurknop tot de waarde knippert. Stel met de pijltjestoetsen de gewenste temperatuur in (bijv. 20,0°C) en druk op OK. De comforttemperatuur wordt gebruikt voor de bypassregeling.

Wat betekenen de foutcodes op het display van de WHR 920?

Foutcodes beginnen met een 'A' of 'E' gevolgd door een cijfer. Raadpleeg de storingscode in de handleiding of neem contact op met uw installateur. Noteer de code en het modelnummer voor snelle assistentie.

Kan ik de WHR 920 zelf installeren?

Nee, de installatie, aansluiting en inbedrijfstelling mogen alleen worden uitgevoerd door een erkend installateur volgens de geldende veiligheidsvoorschriften. Onjuiste installatie kan leiden tot schade of persoonlijk letsel.

Hoe reinig ik de ventielen van het ventilatiesysteem?

Haal het ventiel uit de wand of het plafond, reinig het met een oplossing van warm water en zeep, spoel het goed na en droog het. Plaats het ventiel terug op exact dezelfde stand en in hetzelfde gat. Doe dit minimaal 2 keer per jaar.

Wat moet ik doen bij een storing van de WHR 920?

Noteer de storingscode op het display en het modeltype. Schakel de stroom niet uit tenzij dringend noodzakelijk, omdat dan de ventilatie stopt. Neem contact op met uw installateur en geef de code door.

Hoe lang is de garantie op de WHR 920?

De garantie bedraagt 24 maanden na installatie met een maximum van 30 maanden na productiedatum. Garantie geldt alleen voor materiaal- en constructiefouten en vervalt bij gebruik zonder filters of niet-originele onderdelen.

Kan ik de WHR 920 ook draadloos bedienen?

Ja, optioneel is een draadloze (RF) 3-standenschakelaar beschikbaar die de ventilatiestand kan instellen. De WHR heeft hiervoor een ingebouwde RF-module of een aangesloten CC Ease paneel nodig.

Wat is de openhaardregeling en wanneer wordt deze gebruikt?

De openhaardregeling voorkomt dat lucht uit de schoorsteen wordt teruggezogen. Deze regeling moet door de installateur worden geactiveerd en werkt automatisch. Als deze actief is, kunnen de ventilatoren niet handmatig worden uitgeschakeld.

GEBRUIKSAANWIJZING WHR 920 ZEHNDER

Koeling Ventilatie Filtering Verwarming

Alle rechten voorbehouden.

Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter niet verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist vermelden van informatie in deze handleiding.

Inhoudsopgave

Voorwoord 1

1 Inleiding 1

1.1 CE marketing ....1
1.2 Garantie en aansprakelijkheid....1

1.2.1 Garantiebepalingen 1
1.2.2 Aansprakelijkheid ....1

1.3 Veiligheid 2

1.3.1 Veiligheidsvoorschriften....2
1.3.2 Veiligheidsvoorzieningen en maatregelen....2
1.3.3 Toegepaste pictogrammen 2

2 Begrippen 3

2.1 Balansventilatie....3
2.2 Warmteterugwinning ....3
2.3 Bypass voor vrije koeling ....3
2.4 Vorstbeveiliging/Vorstvrij element....3
2.5 Openhaardregeling....3
2.6 0-10V Ingang (optioneel)....3
2.7 Draadloze (RF) bediening (optioneel) 4
2.8 Motorloze Wasemkap (optioneel)....4

3 Beschikbare bedieiningsmiddelen....4

3.1 Display 5
3.2 3-standenschakelaar....5
3.3 Gonsor....5
3.4 Badkamerschakelaar....5
3.5 CC Ease paneel 6

4 Gebruik van CC Ease Paneel....7

4.1 Datum en tijd instellen....7
4.2 Comforttemperatuur aflezen en instellen....7
4.3 Ventilatiehoeveelheid aflezen en instellen....7
4.4 Hoogstand tijdelijk inschakelen 8
4.5 Toevoer- en afvoerventilator in- en uitschakelen....8
4.6 Ventilatieprogramma instellen....9
4.7 Extra regelingen instellen 10
4.8 P-menu's....11

5 Onderhoud voor gebruiker 12

5.1 Filters vervangen 12
5.2 Ventielen (in woning) reinigen....12

6 Storingen 13

6.1 Storingsmeldingen op de digitale bediening....13
6.2 3-Standenschakelaars met storingsindicatie....13
6.3 Wat te doen in geval van storing? 14

7 Einde van levensduur.... 14

Voorwoord

Leest de handleiding vóór gebruik zorgvuldig door.

De handleiding bevat alle informatie die bijdraagt aan een veilige en optimale installatie, bediening en onderhoud van de WHR 920. Het is tevens bedoeld als naslagwerk bij servicewerkzaamheden zodat deze op een verantwoorde wijze kunnen worden uitgevoerd. Het toestel is onderworpen aan voortdurende ontwikkeling en verbetering. Hierdoor bestaat er de mogelijkheid dat de WHR 920 enigszins afwijkt van de omschrijvingen.

N . B .

Deze handleiding is met de grootste zorgvuldigheid samengesteld. Er kunnen echter geen rechten aan worden ontleend. Tevens behouden wij ons te allen tijde het recht voor om zonder voorafgaande mededelingen de inhoud van deze handleiding te wijzigen.

Gefeliciteerd, u bent eigenaar van de WHR 920, een warmteterugwintoestel van Zehnder - J.E. StorkAir Wij wensen u veel comfort toe.

1 Inleiding

Dit hoofdstuk geeft algemene informatie over de WHR 920.

1.1 CE marking

Het toestel heet de WHR 920, en zal in het vervolg worden aangeduid met WHR.

De WHR is een belansventilatiesysteem met warmteterugwinning ten behoeve van een gezonde, gebalanceerde en energiezuinige ventilatie in woningen. De typeplaat van de WHR is hieronder weergegeven.

1.2 Garantie en aansprakelijkheid

1.2.2 Garantiebepalingen

De fabrikant garandeert de WHR voor een periode van 24 maanden na installatie tot een maximum van 30 maanden na productiedatum van de WHR. Garantieclaims kunnen alleen worden ingediend voor materiaalfouten en/of constructiefouten ontstaan in de garantieperiode. In het geval van een garantieclaim mag de WHR niet worden gedemonteerd zonder schriftelijke toestemming van de fabrikant.

Garantie op reserveonderdelen wordt alleen verstrekt indien deze door de fabrikant zijn geleverd en door een erkend installateur zijn geïnstaleerd.

De garantie vervalt indien:

■ De garantieperiode verstreken is;
■ Het toestel gebruikt wordt zonder filters;
■ Onderdelen worden toegepast die niet door de fabrikant zijn geleverd;
■ Niet geautoriseerde wijzigingen en of modificaties van de installatie zijn aangebracht.

1.2.3 Aansprakelijkheid

De WHR is ontworpen en gefabriceerd voor toe-passing in "balansventilatiesystemen". Elk ander gebruik wordt gezien als onbedoeld gebruik en kan leiden tot schade aan de WHR of persoon- lijk letsel, waarvoor de fabrikant niet aansprakelijk kan worden gesteld.

De fabrikant is niet aansprakelijk voor schade welke is terug te leiden tot:

■ Het niet opvolgen van de veiligheids-, bedienings- en onderhoudsinstructies in deze handleiding;
■ Het toepassen van onderdelen welke niet door de fabrikant zijn geleverd of voorge-schreven. De verantwoordelijkheid voor het toepassen van dergelijke onderdelen ligt geheel bij de installateur;
■ Normale slijtage.

1.3 Veiligheid

1.3.1 Veiligheidsvoorschriften

Neem steeds de veiligheidsvoorschriften in deze handleiding in acht. Indien de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies niet worden opgevolgd kan dit leiden tot persoonlijk letsel of schade aan de WHR.

Alleen een erkend installateur mag de WHR installeren, aansluiten, in bedrijf stellen en onderhoud uitvoeren tenzij anders aangegeven in deze handleiding;
De installatie van de WHR dient uitgevoerd te worden overeenkomstig de algemene en plaatselijk geldende bouw-, veiligheids- en installatievoorschriften van gemeente, elektriciteits- en waterleidingsbedrijf en andere instanties zoals het GIW;
■ Volg steeds de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies zoals beschreven in deze handleiding op;
■ Bewaar deze handleiding gedurende de gehele levensduur in de nabijheid van de WHR;
■ Instructies voor het periodiek vervangen van de filters en van het reinigen van de toevoeren afvoerventielen dienen nauwgezet opgevolgd te worden;
■ De in dit document vermelde specificaties mogen niet gewijzigd worden;
■ Modificatie van de WHR is niet toegestaan;
■ De WHR is niet geschikt voor aansluiting op het draaistroomnet;
Aanbevolen wordt een onderhoudscontract af te sluiten zodat het toestel regelmatig gecontroleerd wordt. Via de leverancier zijn adressen verkrijgbaar van erkende installateurs in de omgeving.

1.3.2 Veiligheidsvoorzieningen en maatregelen

■ De WHR kan niet worden geopend zonder gebruik van gereedschappen;
■ Met de hand aanraken van de ventilatoren mag niet mogelijk zijn, daarom moet er kanaalwerk op de WHR worden aangesloten. De minimale kanaallengte bedraagt 900 mm.

1.3.3 Toegepaste pictogrammen

In deze handleiding komen de navolgende pictogrammen voor:

Punt van aandacht.

Gevaar voor:

• schade aan het toestel;
• niet optimale werking van het toestel bij het niet zorgvuldig uitvoeren van de instructies.

Gevaar voor persoonlijk letsel van de gebruiker of installateur.

2 Begrippen

De WHR beschikt over:

■ Balansventilatie;
■ Warmteterugwinning;
■ Bypass voor vrije koeling;
■ Vorstbeveiliging/ Vorstvrij element;
■ Openhaardregeling;
0 - 10V ingang;
■ Draadloze (RF) bediening (optioneel);
■ Motorloze Wasemkap (optioneel).

In de volgende paragrafen worden deze begrippen/kenmerken kort toegelicht.

2.1 Balansventilatie

De WHR is een balansventilatiesysteem. Balansventilatie houdt in dat vervuilde lucht uit de keuken, de badkamer, de toilet(ten) en eventueel de berging wordt afgezogen en eenzelfde hoeveelheid verse lucht wordt toegevoerd in de woonkamer en slaapkamers. Kieren onder de deuren zorgen voor een goede doorstroom in de woning. De luchtcirculatie is in balans.

Zorg dat deze kieren niet afgedicht worden door bijvoorbeeld deurrubbers of hoogpolig tapijt. Het systeem zal daardoor niet optimaal functioneren.

Een balansventilatiesysteem bestaat uit:

WHR (A);
■ Kanalenstelsel voor de aanvoer van buitenlucht (B) en de afvoer van binnenlucht (C);
■ Toevoerventielen in de woon- en slaapkamers (D);
■ Afvoerventielen in de keuken, de badkamer, het toilet en eventueel de berging (E);
■ Motorloze wasemkap (F) (optioneel).

De WHR biedt, naast de goede verhouding van in- en uitgaande lucht, het voordeel van warm- teterugwinning. Warmteterugwinning houdt in dat de warmte van de afgevoerde lucht wordt overdragen op de verse, maar meestal koudere buitenlucht.

2.3 Bypass voor vrije koeling

De bypass wordt vooral gebruikt bij warme dagen tijdens de zomermaanden. Door 's nachts de koele buitenlucht binnen te halen, wordt de binnentemperatuur in huis verlaagd. De bypass werkt automatisch. Er hoeft alleen een comforttemperatuur in gestelt te worden.

2.4 Vorstbeveiliging/ Vorstvrij element

De WHR beschikt over een vorstbeveiliging. De vorstbeveiliging is een automatische beveiliging die bij bevriezingsgevaar van de WHR de toevoer van de buitenlucht tijdelijk vermindert (of zelfs kort stopt). Dat kan in de wintermaanden gebeuren bij matige tot strenge vorst.

In de WHR is een vorstvrij element ingebouwd met als voordeel dat de balansventilatie langer behouden blijft. De toevoer van de koude buitenlucht hoeft dan niet meer of later verminderd te worden. Het vorstvrij element schakelt automatisch in en uit.

De WHR beschikt over een Openhaardregeling. De Openhaardregeling wordt toegepast in woningen waar een openhaard aanwezig is, omdat hier de mogelijk bestaat dat er lucht uit het afvoerkanaal van de schoorsteen wordt teruggezogen. De openhaardregeling werkt automatisch maar moet wel worden geactiveerd door de installateur.

Zolang de openhaardregeling geactiveerd is kan de toevoer en afvoer ventilator niet handmatig worden uitgeschakeld.

2.6 0-10V ingang (optioneel)

De WHR Plus beschikt over een 0 tot 10V ingang. Op deze ingang kunnen verschillende soorten besturingen of sensoren worden aangesloten. Een aantal voorbeelden van de mogelijkheden zijn:

■ CO ₂ sensor, regelen op basis van kooldioxide;
■ Vocht sensor; regelen op basis van vocht-percentage.

2.7 Draadloze (RF) bediening (optioneel)

Het is mogelijk om de ventilatiestanden van de WHR met één of meerdere draadloze drie- standen schakelaars in te stellen. Hiervoor heeft de WHR een ingebouwde RF module of een aangesloten CC-Ease paneel nodig.

2.8 Motorloze Wasemkap (optioneel)

Het is mogelijk het ventilatiesysteem uit te rusten met een motorloze wasemkap. De motorloze wasemkap wordt boven het fornuis gehangen en zorgt ervoor dat ongewenste kookluchtjes snel worden afgevoerd.

De motorloze wasemkap is onderdeel van het kanalenstelsel van het ventilatiesysteem, en behoort niet tot de WHR.

3 Beschikbare bedienings-elementen

De WHR kan worden uitgerust met de volgende bedieningselementen:

■ Display op het toestel;
■ 3-Standenschakelaar;
■ 3-Standenschakelaar met storingsindicatie;
■ Draadloze 3-Standenschakelaar;
Badkamerschakelaar om tijdelijk de hoogste ventilatiestand in te stellen;
C@ensor;
■ CC Ease paneel.

In de volgende paragrafen worden deze bedieningselementen kort toegelicht.

3.1 Display op het toestel

De WHR Basis kan worden bediend met een digitaal display die zich op het toestel bevindt.

omhoog omlaag toevoer aan (led groen)

Weergave in het display

Ventilatiestand afwezig

Ventilatiestand laag

Ventilatiestand midden

Ventilatiestand hoog

Menu indicatie

Storingscode (knippert)

Bypass

Toegang tot de menu's

Volgorde	Druk toets	Display	Omschrijving
1	MENU	P2	Tijdvertragingen
2	OK	P9	Statusen
3	▲	P1	Statusen

Instelvoorbeeld

Uitschakeling vertraging badkamer instellen

Volgorde Druk toets Display Omschrijving
1 MENU P2 Tijdvertragingen
2	O K		Pvertraging
3	▲	P22 Kies 22
4 OK 30 Actuele instelling
5	▼(10x of vasthouden)	20 Kies 20
6 OK P22 Staat de waarde			op 20
7	M E		N U
8	M E		N U

Alleen in de P2 menu's kunnen instellingen gemaakt worden. De overige P-menu's (P1 en P9) kunnen alleen uitgelezen worden.

Uitleesmenu verlaten.

■ Druk op "MENU" (i.p.v. "OK").

Het display kan niet gebruikt worden om de ventilatiestand van de WHR te wijzigen. De pijltjes toetsen zijn uitsluitend voor het instellen van regelingen.

3.2 3-Standenschakelaar

Een 3-standenschakelaar kan gebruikt worden om de ventilatiestanden van de WHR in te stellen. Er kunnen één of meerdere 3-standenschakelaars in de woning (bijvoorbeeld in de keuken) gemonteerd zijn. De volgende typen schakelaars kunnen voorkomen:

■ Type 1 > Standaard 3-standenschakelaar;
■ Type 2 > 3-Standenschakelaar met LED voor storings- en filterindicatie;
■ Type 3 > Draadloze 3-standenschakelaar (RF) met LED voor storings- en filterindicatie.

Als er meerdere standenschakelaars beschikbaar zijn in de woning, dan richt de WHR zich naar de hoogste ventilatiestand, tenzij een automatische softwareregeling anders bepaalt.

Instellen van ventilatie met 3-standenschakelaar(s)

Met een 3-standenschakelaar kunnen 3 ventilatiestanden ingesteld worden.

Stand 1 > Laagstand.
- Gebruik bij lage ventilatie- behoefte.
■ 1Stand 2 >1 Normaalstand.
- Gebruik bij normale ventilatie- behoefte.

2

■ Stand 3 > Hoogstand.

- Gebruik bij koken, douchen en wanneer extra ventilatie gewenst is.

Met het CC Ease paneel kan een extra ventilatiestand (de afwezigheidsstand) gekozen worden.

3.3 CO₂ sensor

De WHR Plus kan ook bediend worden met een CO₂ sensor. Een CO₂ sensor kan als 3-standen schakelaar gebruikt worden of zelf bepalen hoeveel ventilatie nodig is door het CO₂ gehalte in het vertrek te meten.

3.4 Badkamerschakelaar

Een badkamerschakelaar kan gebruikt worden om de WHR tijdelijk in de hoogste ventilatiestand te zetten. Deze schakelaar wordt meestal in de badkamer gemonteerd om overtollig vocht na het douchen zo snel mogelijk te kunnen afvoeren. De uitvoering van badkamerschakelaars kan sterk uiteenlopen; derhalve worden geen afbeeldingen gegeven. Eventueel kan er een inschakel- en uitschakelvertraging voor de badkamerschakelaar opgegeven worden via de digitale bediening.

Inschakelvertraging

De inschakelvertraging zorgt ervoor dat de WHR bij het activeren van de badkamerschakelaar niet direct naar de hoogste ventilatiestand schakelt maar eerst de ingestelde inschakel-vertraging afwacht.

Wordt de badkamerschakelaar gedeactiveerd tijdens de ingestelde inschakelvertraging dan zal de WHR zijn huidige ventilatiestand behouden en niet naar de hoogste ventilatiestand schakelen.

De inschakelvertraging werkt niet bij alle soorten badkamerschakelaars (zoals een pulsschakelaar). Laat in dat geval de inschakelvertraging op 0 staan.

U it s c h a k e l v e

De uitschakelvertraging zorgt ervoor dat de WHR bij het deactiveren van de badkamer- schakelaar niet direct terug schakelt naar de normale (of oorspronkelijke ingestelde) ventilatiestand maar eerst de ingestelde uit- schakelvertraging afwacht. Zodra de ingestelde uitschakelvertraging voorbij is schakelt de WHR terug naar de normale (of oorspronkelijke ingestelde) ventilatiestand.

De uitschakelvertraging zal niet actief worden als de badkamerschakelaar wordt uitgeschakeld binnen de ingestelde inschakelvertraging.

Lichtschakelaar

De functies van de backamerschakelaar kunnen ook worden geïntegreerd in een lichtschakelaar.

3.5 CC Ease paneel

De WHR Plus kan worden bediend met het CC Ease paneel dat afzonderlijk te bestellen is. Het digitale CC Ease (=Comfort Control Ease) paneel wordt in de woonkamer aan de muur rgemonteerd ea communiceem van daar uit met de WHR. In het afgebeelde overzicht wordt kort toegelicht welke zaken afgelezen kunnen worden.

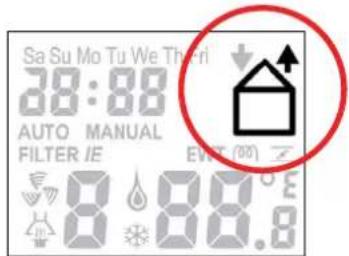

Het CC Ease paneel heeft een aantal bedieningsknoppen om de WHR te bedienen en om instellingen door te voeren. Hieronder zijn deze knoppen weergegeven.

Display Description

	Met deze knop kan naar de hoogste ventilatiestand geschakeld worden.- Druk 1 keer > Tijdelijk Hoog stand AAN.- Druk 2 keer > Tijdelijk Hoog stand UIT.
	Met deze knop kan de toevoer en/of afvoer geschakeld worden.- Druk 1 keer > TOEVOER UIT (en AFVOER AAN).- Druk 2 keer > AFVOER UIT (en TOEVOER AAN).- Druk 3 keer > TOEVOER en AFVOER beide AAN.
	Met deze knop kan de comforttemperatuur afgelezen of ingesteld worden.- Druk korter dan 2 seconden > AFLEZEN.- Druk langer dan 2 seconden > INSTELLEN.
	Met deze knop kunnen twee zaken ingesteld worden.- Druk korter dan 2 seconden > Ventilatieprogramma instellen (AUTO / MANUAL).- Druk langer dan 2 seconden > Dag en tijd instellen.
	Met deze knoppen kunnen verschillende zaken ingesteld worden:- In P-menu > Waardes instellen.- In Hoofdscherm > Ventilatiestand opgeven (A, 1, 2, 3).

4

Gebruik van CC Ease paneel

Met het CC Ease paneel kunnen de volgende zaken gedaan worden:

■ Het aflezen en instellen van de dag en tijd;
■ Het aflezen en instellen van de comforttemperatuur;
■ Het aflezen en instellen van de ventilatie-hoeveelheid;
■ Het inschakelen van een Tijdelijk Hoogstand;
■ Het in- en uitschakelen van de toevoeren afvoerventilator;
■ Het instellen van een eigen ventilatie-programma;
- Het instellen van extra ventilatieregelingen/-opties in de P-menu's.

In de volgende paragrafen worden de boven- genoemde zaken kort toegelicht.

4.1 Datum en tijd instellen

1. Druk langer dan 2 seconden op .

- Wacht totdat de dag, bv. "Sa", knippert.

1. Kies+ of nhet juiste uur.

5 . ☑. D r u k o p

- Wacht totdat de minuten, bv. '00', knippert.

1. Kies+ of net juiste minuten.

1. D r u k o p

4.2 Comforttemperatuur aflezen en instellen

De comforttemperatuur kunt u aflezen, maar ook instellen op de gewenste binnentemperatuur. De WHR zal aan de hand van deze temperatuur bepalen of vrije koeling met behulp van de bypass gewenst is.

Aflezen

van

comforttemperatuur

1. Druk kort op

Wacht totdat de comforttemperatuur

verschijnt.

2 .

ord terug te kerenk

o p

Instellen van comforttemperatuur

1. Druk langer dan 2 seconden op

- Wacht totdat de comforttemperatuur, bv. '20.0', knippert.

2 .

de kiewenete comfort-

temperatuur.

3.

rakn(terukortte) apren.

De comforttempertuur kan het beste worden ingesteld op dezelfde temperatuur als de kamerthermostaat (van het CV-systeem).

4.3 Ventilatiehoeveelheid aflezen en instellen

Aflezen van ventilatiehoeveelheid

De actuele ventilatiehoeveelheid, bv. "2", wordt standaard op het CC Ease paneel weergegeven. De WHR zal de benodigde ventilatiehoeveelheid normaliter automatisch regelen volgens een vooraf ingestelde ventilatieprogramma. Tijdens automatische ventilatie zal er "AUTO" op het CC Ease paneel zichtbaar zijn.

Naast de ingestelde ventilatiestand is er op het CC Ease paneel ook af te lezen of een tijdelijke besturing (zoals een CO ₂ sensor of een badkamerschakelaar) de gewenste ventilatiestand laat afwijken.

In het geval van een afwijking in de gewenste ventilatiestand door een ingeschakelde tijdvertraging (zoals de uitschakelvertraging van een badkamerschakelaar) verschijnt er een 't' in de

om terugreckeneonderhoek van het CC Ease paneel.

In het geval van een afwijking in de gewenste ventilatiestand door een signaal van een sensor (zoals een CO ₂ sensor) verschijnt er een 'A' in de rechter onderhoek van het CC Ease paneel.

Instellen van ventilatiehoeveelheid

De ventilatiehoeveelheid kan ook handmatig ingesteld worden door deze te verhogen of te verlagen. Hierbij kunnen uiteindelijk 4 ventilatiehoeveelheden/-standen ingesteld worden. Dat zijn:

■ Stand A > Afwezig.

- Gebruik bij afwezigheid.

Bij stand A wordt de woning met de minimaal voorgeschreven ventilatiehoeveelheid geventileerd.

■ Stand 1 > Laagstand.

- Gebruik bij lage ventilatie 4.5 behoefte.

■ Stand 2 > Normaalstand.

- Gebruik bij normale ventilatie- behoefte.

■ Stand 3 > Hoogstand.

- Gebruik bij koken, douchen en wanneer extra ventilatie gewenst is.

De WHR richt zich naar de hoogste ingestelde ventilatiestand in de woning, tenzij een automatische softwareregeling anders bepaalt.

Ventilatiehoeveelheid instellen:

1 . + om de Deuklaipehoeveelheid te verhogen.

2 . om de Verkladjehoeveelheid te verlagen.

Tijdens handmatige ventilatie zal er geen "AUTO", maar "MANUAL" op het CC Ease paneel zichtbaar zijn.

3 . om terDgute gaan naar automatische ventilatie.

4.4 Hoogstand tijdelijk inschakelen

1. Druk op.

- Wacht totdat '3t' verschijnt.

Na de ingestelde tijdvertraging schakelt de Comfo-Air automatisch terug naar de vorige ventilatiestand.

Toevoer- en afvoerventilator in- en uitschakelen

1. Druk 1 keer (1e keer) op om de toevoerventilator uit te schakelen.

Deze stand is te gebruiken in de zomer als de ramen open staan. Verse lucht wordt dan niet via de toevoerventilator, maar via de openstaande ramen aangezogen.

1. Druk nogmaabn(2ekeer) op afvoerventilator uit te schakelen (en gelijk-tijdig de toevoerventilator weer in te schakelen).

3

Druk nogmaals (3e keer) op om de

toevoer- en afvoerventilator weer in te schakelen.

Bedenkt dat er bij het uitschakelen van toevoer- of afvoerventilator tijdelijk geen balansventilatie in uw woning is. Hiermee gaat het voordeel van warmteterugwinning in de winter of koelteterugwinning in de zomer verloren.

Zolang de openhaardregeling geactiveerd is kan de toevoer en afvoer ventilator niet handmatig worden uitgeschakeld.

4.6 Ventilatieprogramma instellen

Af-fabriek heeft de WHR een standaard ventilatiestand (stand 2) in zijn ventilatieprogramma.

Indien gewenst kunt u het standaard ventilatieprogramma wijzigen, om het aan te passen aan uw eigen ventilatiebehoeften. Denk bijvoorbeeld aan een week- en weekendprogramma.

U kunt het ventilatieprogramma als volgt aanpassen/instellen:

1. Druk gelijktijdig 2 seconden op

en

Wacht totdat het ventilatieprogramma

2 . Programmeer de gewenste dagen of serie dagen.

3 . + of de kiewenste optie.

4 . D r uk o p . - Wacht tot het nummer van het schakel- moment rechtsonderin knippert.

5 . + of hetgesvereste schakelmoment.

6 . D r uk o p . - Wacht totdat de uren, bv. '7', knippert.

1. • Kiesdengewenste starttijd in uren.

1. Druck op.
2. Wacht totdat de minuten, b.v. '00', knippert.

9 . + of diegewehste starttijd in minuten.

1. Druk op.

2. Wacht totdat de ventilatiestand, b.v. '3' knippert.

3. Kies met + of de gewenste ventilatiestand.

U kunt kiezen uit:

- W e e k e n d : ' S 12.a \$ruk op ; om terug te keren. - Werkweek: 'MoTuWeThFri'; 1 3 . Programmeer indien gewenst, he - Week: 'SaSuMoTuWeThFri'; schakelmoment. Er kunnen 8 schakel- - Afzonderlijke dagen: 'Sa', 'Su', 'Mo', 'Tu', momenten worden geprogrammeerd. 'We', 'Th' and 'Fri'. - Herhaal hiervoor de stappen 1 t/m 12 v het volgende ventilatieprogramma.

Bij een Fabrieksreset zal het standaard ventilatieprogramma weer worden ingeladen.

4.7 Extra regelingen instellen

Via enkele P-menu's van het CC Ease paneel kunnen:

■ Status van diverse ventilatieregelingen afgelezen worden;
Tijdvertragingen voor diverse ventilatie-regelingen in- of uitgeschakeld worden;
■ Tijdvertragingen voor diverse ventilatie-regelingen ingesteld worden.

De gebruiker kan alleen in de P-menu's: P1, P2 en P9 extra regelingen instellen. De overige P-menu's (P3 t/m P8) zijn uitsluitend bestemd voor de installateur.

Toegang krijgen tot P-menu's

1. Druk 2 seconden gelijktijdig op

Wacht totdat het P-menu 'P2' op het chijnt.

2 . + of hetgesverette P-menu, bv. '2'.

3 . D r u k o p 4 . + of het Kjesvernate P-submenu, bv. '23'.

5 . ☑. D r u k o p

De minimale en maximale waarden voor de beschikbare ventilatieregelingen zijn vastgelegd in de software.

6 . + of een Kiesumet waarde voor de regeling.

1. D r u k o p . 8 . Herhaal stappen 4 t/m 7, om meer gelingen achter elkaar in te stellen.

Alleen in de P2 menu's kunnen instellingen gemaakt worden. De overige P-menu's (P1 en P9) kunnen alleen uitgelezen worden.

Uitleesmenu verlaten ■ Druk op (i.p.v.).

Terugkeren naar hoofdscherm 10. Druk twee keer op om terug te keren.

4.8 P menus

Menu P1 > Status van regelingen

Menu P9 > Status van regelingen (uit menu P5 aanvullende regelingen)

		Status
Submenu	Omschrijving Geactiveerd
P11	Menu 21 op dit moment actief? Ja (1) / Nee (0)
P12	Menu 22 op dit moment actief? Ja (1) / Nee (0)
P13	Menu 23 op dit moment actief? Ja (1) / Nee (0)
P14	Menu 24 op dit moment actief? Ja (1) / Nee (0)
P15	Menu 25 op dit moment actief? Ja (1) / Nee (0)
P16	Menu 26 op dit moment actief? Ja (1) / Nee (0)

		Status
Submenu	Omschrijving	Geactiveerd
P90	Openhaardregeling actief?	Ja (1) / Nee (0)
P91 Bypass	Open (=Ja) / Dicht (=Nee)?	Ja (1) / Nee (0)
P94	0 – 10 V regeling actief?	Ja (1) / Nee (0)
P95	Vorstbeveiliging actief?	Ja (1) / Nee (0)
P97 N.v.t.	Ja (1) / Nee (0)

Menu P2 > Instellen van tijdvertragingen

		Waarden Tijdvertragingen
Submenu Omschrijving Minimum	Maximum Standaard
P21 (Optioneel)Noot:Alleen van toepassing op installaties met een bedrade schakelaar en als deze voorzien zijn van een 2e schakelaar in de badkamer.	- LaagspanningsingangInschakelvertraging voor de badkamerschakelaar (om naar de hoogstand te gaan).■ 'x' minuten ná het bedienen van de badkamerschakelaar gaat de WHR naar de HOOGSTAND.	0 Min.	15 Min.	0 Min.
P22 (Optioneel)Noot:Alleen van toepassing op installaties met een bedrade schakelaar en als deze voorzien zijn van een 2e schakelaar in de badkamer.	- LaagspanningsingangUitschakelvertraging voor de badkamerschakelaar (om naar de normaalstand te gaan).■ 'x' minuten ná het bedienen van de badkamerschakelaar gaat de WHR terug naar de NORMAAL STAND.	0 Min.	120 Min.	30 Min.
P23 (Optioneel)Noot:Alleen van toepassing op installaties met een bedrade schakelaar.	Uitschakelvertraging voor ventilatiestand 3.■ Als ventilatiestand 3, de hoogstand, kortstondig wordt ingeschakeld (< 3 sec.) blijft de WHR in ventilatiestand 3 volgens de in dit menu ingestelde tijd.Als binnen de nalooptijd de standenschakelaar of RF afstandsbediening wordt bediend, gaat de WHR onmiddellijk naar de ingestelde ventilatiestand.	0 Min.	120 Min.	0 Min.
P24	Filterwaarschuwing■ Hier kan de gebruiker aangeven wanneer de 'FILTER VUIL' melding moet verschijnen.	10 weken	26 weken	16 weken
P25Noot:Alleen van toepassing op installaties met een RF schakelaar.	Uitschakelvertraging voor ventilatiestand 3 (met ' [IMAGE]).■ De WHR gaat na het KORT indrukken van ' [IMAGE] (< 2 sec.), 'x' minuten naar de HOOGSTAND en schakelt dan automatisch terug naar de ingestelde stand.	1 Min.	20 Min.	10 Min.
P26Noot:Alleen van toepassing op installaties met een RF schakelaar	Uitschakelvertraging voor ventilatiestand 3 ' [IMAGE].■ De WHR gaat na het LANG indrukken van ' [IMAGE] (> 2 sec.), 'x' minuten naar de HOOGSTAND en schakelt dan automatisch terug naar de ingestelde stand.	1 Min.	120 Min.	30 Min.
P27Noot:Alleen van toepassing op installaties met een CC Ease paneel.	Tijd voor de Tijdelijk Hoogstand.■ De WHR gaat na indrukken van ' [IMAGE] 'x' minuten naar de hoogstand en schakelt dan automatisch terug naar de ingestelde stand.	0 Min.	120 Min.	30 Min.

5 Onderhoud voor gebruiker

Het volgende onderhoud moet door de gebruiker worden uitgevoerd:

■ Het vervangen van de filters;
■ Het reinigen van de ventielen (in de woning).

In de volgende paragrafen worden deze onderhoudswerkzaamheden kort toegelicht.

Als de onderhoudswerkzaamheden aan de WHR niet (periodiek) uitgevoerd worden, zal het ventilatiesysteem uiteindelijk niet meer optimaal functioneren.

5.1 Filters vervangen

De filters moeten vervangen worden als dat op de digitale bediening wordt aangegeven.

Vervang de filters (minimaal) 1 keer per half jaar.

■ Op het display verschijnt afwisselend de melding 'FiL' en 'tEr'.
■ Op het CC-Ease paneel verschijnt 'Filterl'.

De filters van de WHR kunnen niet gereinigd worden.

Bij vervangen... 1 . Druk minimaal 4 seconden op "OK" op h display of van het CC Ease paneel totdat de filterwaarschuwing verdwijnt.

1. Verwijder de spanning van de WHR.
2. Trek de filterdoppen (A) uit de WHR.

1. Trek de oude filters (B) uit de WHR.

1. Schuif de nieuwe filters weer in de WHR.
2. Plaats de filterdoppen (A) in de WHR.
3. Plaats de WHR weer onder spanning.

Het wordt aanbevolen, zodra de WHR voor de eerste keer gebruikt wordt, eerst de filters te vervangen en de ventielen te reinigen. Het ventilatiesysteem kan tijdens de bouwfase vervuild geraakt zijn met bouw-stof.

5.2 Ventielen (in uw woning) reinigen

Het ventilatiesysteem kan zijn uitgerust met de volgende ventielen:

De ventielen moeten (minimaal) 2 keer per jaar als volgt worden gereinigd:

1. Haal het ventiel uit de wand of het plafond;
   2 . Reinig het ventiel in een oplossing va en warm water;
2. Spoel het ventiel goed na en droog het af;
   4 . Plaats het ventiel op EXACT DEZELF STAND (en IN HETZELFDE GAT) terug;
   5 . Herhaal deze procedure voor de andere ventielen.

Over de stand van de ventielen...

De installateur heeft alle ventielen ingesteld om het ventilatiesysteem optimaal te laten functioneren. Verander daarom niets aan de stand van de ventielen.

Let op dat alle ventielen na reiniging ALTIJD op exact dezelfde stand (en in exact hetzelfde ventilatiegat in de wand of het plafond) terug worden geplaatst. Anders functioneert het ventilatiesysteem niet meer optimaal.

De ventilatielucht wordt middels ventielen toe- en afgevoerd. Kieren onder de deuren in de won- ning zorgen ervoor dat er een luchtstroom in de juiste richting ontstaat. Om er zeker van te zijn dat de juiste ventilatiehoeveelheden in de ver- trekken gehandhaafd blijven, moet de volgende zaken in acht genomen worden:

■ Sluit kieren niet af;
■ Verander de instelling van de ventielen niet;
■ Verwissel de ventielen niet met elkaar.

6 Storingen

Als de WHR een storing heeft, kan dit als volgt kenbaar gemaakt worden:

■ De storingsmelding verschijnt op het display;
■ De storingsmelding verschijnt op het CC Ease paneel;
■ De storingsindicator op de 3-standenschakelaar gaat branden.

In de volgende paragrafen worden de verschillende methoden van storing melden kort toegelicht

6.1 Storingsmeldingen op de digitale bediening

Als er een storing optreedt, verschijnt de storingscode hiervan op de digitale bediening. Op het scherm van de digitale bediening verschijnt altijd een 'A' of een 'E' code met een cijfertoevoeging. Met behulp van de storings-overzicht kan worden opgezocht wat de betreffende storingsmelding betekent.

6.2 3-Standenschakelaars met storingsindicatie

De 3-standenschakelaars die beschikken over een storingsindicator geven hiervan melding zodra er een storing is opgetreden. Dat gebeurt afhankelijk van het type 3-standenschakelaars op één van de volgende twee manieren:

■ 3-Standenschakelaar met storingsindicator. De storingsindicator zal bij een storing (en bij een filter vuil melding) gaan branden.
■ Draadloze 3-standenschakelaar met storingsindicator.

De storingsindicatoren zullen, zodra deze 3-standenschakelaar gebruikt wordt, gaan branden. Hierbij zal één storingsindicator 1 x groen oplichten als teken dat er communicatie is. Vervolgens zullen bij een storingsmelding (en bij een filter vuil melding) de beide storingsindicatoren 3x rood knipperen. Daarna zullen beide storingsindicatoren nog 1 x groen oplichten.

De storingsindicator op de 3-standenschakelaars gaat niet alleen bij storingen branden, maar ook bij filtervuil waarschuwingen ten behoeve van het vervangen van de filters.

6.3 Wat te doen in geval van storing?

Neem in geval van een storing contact op met de installateur. Noteer de storingscode die op het scherm van de digitale bediening verschijnt. Noteer ook het type van de WHR. Zie hiervoor de typeplaat aan de zijkant van de WHR.

De WHR moet steeds onder spanning blijven staan, tenzij de WHR voor een ernstige storing, filtervervanging, of om een andere dringende reden, buiten bedrijf moet worden gesteld.

Wanneer de spanning van de WHR wordt gehaald, zal er geen mechanische ventilatie van de woning meer zijn. Hierdoor kunnen vocht- en schimmelproblemen in de woning optreden. Langdurige uitschakeling van de WHR moet dus worden voorkomen.

Als de WHR is geïnstalleerd in een ruimte met een gemiddeld hogere luchtvochtigheid (zoals badkamer of toilet) bestaat de kans op condensvorming aan de buitenkant van de WHR. Dit is een normaal verschijnsel, vergelijkbaar met condensorming op een raam, waar niets aan hoeft te worden gedaan.

7 Einde van levensduur

Overleg met de leverancier wat met de WHR gedaan moet worden aan het einde van zijn levensduur. Indien het niet mogelijk is de WHR terug te leveren, gooi deze dan niet bij het normale afval, maar informeer bij de gemeente naar de mogelijkheden voor hergebruik van componenten of milieuvriendelijke verwerking van de materialen.

Gooi ook de batterijen van de draadloze schakelaars niet weg bij het normale afval maar lever deze in bij de daarvoor aangewezen plaatsen.

EG-verklaring van overeenstemming

Zehnder Group Nederland B.V.

Lingenstraat 2 • 8028 PM Zwolle-NL

T [phone] • F [phone]

Handelsregister Zwolle 05022293

E G - v e r k l a r i n g v

Warmteterugwinunits: WHR 920 serie

Omschrijving machine

Voldoet aan richtlijnen

Machinerichtlijn (2006/42/EEG)

L a a g s p a n n i n g s r i

E M C - r i c h t l i j n

Zwolle, 18 augustus 2011

Zehnder Group Nederland B.V.
