OMBRA3.1SS - Afzuigkap BAUMATIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Baumatic
Model	OMBRA3.1SS
Materiaal	Roestvrij staal
Breedte	90 cm
Diepte	50 cm
Hoogte	60 cm (instelbaar)
Gewicht	15 kg
Vermogen afzuiging	650 m³/u
Aantal snelheden	3
Verlichting	LED, 2x 3 W
Geluidsniveau	45-62 dB
Type installatie	Inbouw of wandmontage
Afvoersysteem	Luchtafvoer of recirculatie (optionele koolstoffilter)
Vetfilter	Aluminium, afwasbaar
Koolstoffilter	Optioneel, vervangbaar
Energielabel	A+
Vermogen	220-240 V, 50 Hz, 150 W
Reparatie	Vervangbare onderdelen: vetfilter, koolstoffilter, lampjes
Inclusief	Montagehandleiding, garantiekaart

Veelgestelde vragen - OMBRA3.1SS BAUMATIC

Hoe installeer ik de Baumatic OMBRA3.1SS afzuigkap?

Volg de meegeleverde montagehandleiding. Zorg voor een geschikte wand- of inbouwplek, sluit de luchtafvoer aan (of recirculatie) en verbind de elektriciteit volgens de veiligheidsvoorschriften.

Hoe reinig ik het vetfilter?

Het aluminium vetfilter kan worden verwijderd en met de hand of in de vaatwasser (max 65°C) worden gereinigd. Laat het volledig drogen voordat u het terugplaatst.

Moet ik de koolstoffilter vervangen?

Ja, als u de kap op recirculatie gebruikt, moet de koolstoffilter elke 3-6 maanden worden vervangen, afhankelijk van gebruik. Deze is apart verkrijgbaar.

Waarom maakt de afzuigkap veel lawaai?

Controleer of de afvoer niet geblokkeerd is en of het filter goed is geplaatst. Hogere snelheden geven meer geluid; gebruik lage standen voor normaal gebruik.

Kan ik de afzuigkap recirculeren?

Ja, met een optionele koolstoffilter. Deze moet in de kap worden geplaatst en regelmatig worden vervangen voor optimale prestaties.

Hoe vervang ik de LED-verlichting?

De LED-lampjes zijn vervangbaar. Koppel de stroom los, verwijder het oude lampje en plaats een nieuw exemplaar van hetzelfde type (G4, 3W).

Wat moet ik doen als de afzuigkap niet werkt?

Controleer de stroomtoevoer, zekering en of de stekker goed is aangesloten. Indien het probleem aanhoudt, neem contact op met de klantenservice.

Welke afmetingen heeft de afzuigkap?

De OMBRA3.1SS is 90 cm breed, 50 cm diep en heeft een instelbare hoogte tot 60 cm. Raadpleeg de producthandleiding voor exacte maten.

Wat is het energielabel?

Deze afzuigkap heeft energielabel A+, wat betekent dat hij energiezuinig is en voldoet aan de EU-normen.

Waar vind ik de handleiding?

U kunt de handleiding gratis downloaden op onze website of via de QR-code op het product. Bewaar de handleiding voor toekomstig gebruik.

GEBRUIKSAANWIJZING OMBRA3.1SS BAUMATIC

Gebruikershandleiding voor uw Baumatic

OMBRA3.1 SS/ BL/ R/ W P36BGL/ P36SS/ TG8 afzuigkap van 90cm

LET OP: Deze gebruikershandleiding bevat belangrijke informatie, inclusief veiligheids- en installatiepunten die u in staat zullen stellen deze apparatuur volledig te benutten. Bewaar de handleiding op een veilige plaats waar u deze gemakkelijk kunt vinden voor toekomstig gebruik, indien u of andere personen niet vertrouwd zijn met de werking van het apparaat.

GS 20/10/11

Inhoudsopgave

Milieu-opmerking

4

BELANGRI JKE VEI LIGHEI DSI NFORMATI E 5 - 7

Specificaties	van	uw	afzuigkap				8 – 9
A f m	e t	i	n g
Specificaties				8	-	9

Gebruik van uw Baumatic afzuigkap

9 - 12

Het bedieningspaneel

9 - 10

Instellen van de tijd van de dag

10

Inschakelen van de afzuigkap en instellen van de

v

e

n

t

i

l

a

t

o

r

t

i

j

De

uitschakeltimer

11

-

12

Schoonmaken van uw Baumatic afzuigkap	12 - 13
Het vetfilter

1 3

O	n	d	e	r	h	o	u	d
Verwijderen en schoonmaken van de vetfilter								14 - 15
Verwisselen van een gloeilamp						15 - 16
Bevestigen van het koolstofffilter						17 - 18

I

n

s

t

a

l

l

a

t

i

e

Elektrische aansluiting

19

Voordat u begint met de installatie 20

Extractiemodus of recirculatiemodus?

21

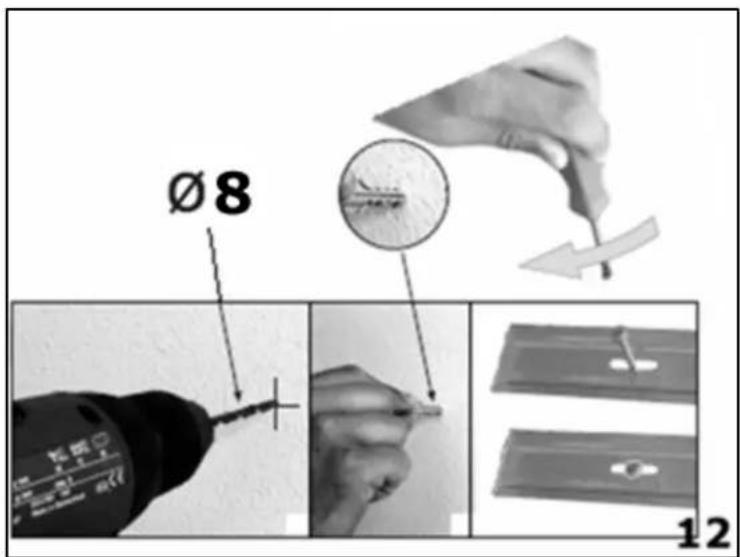

Installeren van uw afzuigkap

22

-

Verbinding maken met externe leidingen 25

Schouw afmetingen

25

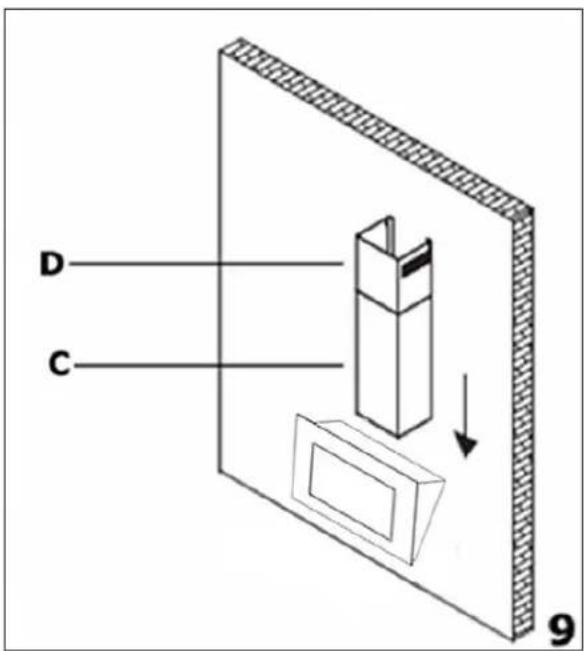

Monteren van de schouw

26

-

Voltooien van de installatie

29

Oplossen

van

problemen

29 - 30

Contactgegevens

31

MILI EU-OPMERKING

Opmerking: Voordat u een oud apparaat weggooit, moet u het eerst uitschakelen en de stekker ervan uit het stopcontact halen. Snijd alle stekkers eraf, zodat deze onbruikbaar is. Snijd de kabel direct achter het toestel eraf om misbruik te voorkomen. Dit moet worden uitgevoerd door een bevoegd persoon.

OVEREENSTEMMING MET W.E.E.E.- RICHTLI JN

Dit apparaat is gemarkeerd overeenkomstig de

Europese Richtlijn 2002/96/EG betreffende afval van elektrische en elektronische toestellen (Waste Electrical and Electronic Equipment, WEEE). Door te verzekeren dat dit product op de juiste wijze wordt weggegooid, helpt u potentiële negatieve gevolgen voor het milieu en de gezondheid te voorkomen die anders veroorzaakt kunnen worden door de ongeschikte afvalbehandeling van dit product.

Het symbool op het product of op de bij het product horende documenten geeft aan dat dit apparaat niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het overhandigd worden aan het toepasselijke verzamelpunt voor het recycleren van elektrische en elektronische apparatuur.

Verwijdering moet worden uitgevoerd in overeenstemming met de lokale milieuvoorschriften voor afvalverwijdering.

Voor gedetailleerdere informatie over het behandelen, terugnemen en recycleren van dit product, neem contact op met uw lokale gemeente, uw afvaldienst voor huishoudelijk afval of de winkel waar u het product gekocht hebt.

Uw veiligheid is van het grootste belang voor ons. Zorg ervoor dat u deze gebruiksaanwijzing leest voordat u het toestel probeert te installeren of te gebruiken. Als u niet zeker bent van een onderdeel van de informatie in dit boekje, neem dan contact op met de Advieslijn.

BELANGRI JK: Alle installatiewerkzaamheden moeten worden uitgevoerd door een gekwalificeerde elektricien of bevoegd persoon.

- Bij de installatie van de afzuigkap moet u ervoor zorgen dat de volgende aanbevolen afstanden in acht worden genomen tussen het hoogste punt van de kookplaat (inclusief de branders) en de onderkant van de afzuigkap:

➢ Elektrische kooktoestellen: 700 mm
Gasfornuizen: 700 mm
Kolen-/ oliefornuis: 800 mm

BELANGRI JK: INSTALLEER UW AFZUI GKAP NIET MINDER DAN 700 mm BOVEN UW FORNUIS.

• Wanneer de afzuigkap wordt geïnstalleerd tussen aangrenzende wandkasten, mogen de kasten zich niet boven de kookplaat bevinden.
• De randen van de afzuigkap zijn scherp - houdt hier rekening mee terwijl u het apparaat hanteert, in het bijzonder tijdens de installatie en het schoonmaken. MAAK NIET SCHOON ACHTER DE VETFILTERS!

- Als in de ruimte waar de afzuigkap wordt gebruikt een apparaat staat dat brandstof verbrandt, zoals een cv-ketel, moet het rookkanaal van het afgesloten of geveltype zijn

- Als er andere rookkanaaltypen of apparaten worden gemonteerd, moet u ervoor zorgen dat er voldoende luchttoevoer in de ruimte is.

- Als de kap wordt gebruikt in de extractiemodus, moet u ervoor zorgen dat de leidingen brandvertragend zijn en dat er geen bochten scherper dan 90 graden zijn, omdat dit de efficiëntie van de kap zal verminderen.

- Zorg ervoor dat de leidingen voor de extractiefunctie overal dezelfde diameter hebben als de afvoeropening.

- Zorg ervoor dat jonge kinderen geen gebruik maken van de afzuigkap, er niet mee spelen en er niet aan knoeien. Op oudere kinderen moet toezicht gehouden worden als ze gebruik maken van de afzuigkap.

o Uw afzuigkap is alleen voor huishoudelijk gebruik.

o Gooi het verpakkingsmateriaal zorgvuldig weg - vooral kinderen

zijn er kwetsbaar voor.

o Vuile olie is een nog groter brandgevaar.

- Doe altijd deksels op potten en pannen bij het koken op een gasfornuis.

- De fabrikant weigert enige verantwoordelijkheid op zich te nemen voor schade ontstaan aan de kap of als deze in brand vliegt door het niet in acht nemen van het brandveiligheidsadvies opgenomen in dit instructieboekje.

- Vergeet niet dat de afzuigkap, als deze in de extractiemodus is, lucht verwijderd uit de ruimte. Zorg ervoor dat goede ventilatiemaatregelen worden nageleefd.

- Opmerking: uw afzuigkap is ontworpen om kookgeuren te verwijderen uit de ruimte, niet stoom.

- Waarschuwing - Zorg er altijd voor dat de afzuigkap niet is aangesloten op het elektriciteitsnet voordat er enige werkzaamheden aan worden verricht, ook bij het vervangen van gloeilampen.

- Sluit het leidingensysteem van dit apparaat niet aan op een bestaand ventilatiesysteem dat wordt gebruikt voor andere doeleinden.

○ Installeer de afzuigkap niet boven een fornuis met een grill van hoog niveau.

o Houd bakpannen tijdens het gebruik altijd in het oog, want oververhitte vetten en oliën zouden vlam kunnen vatten.

- De lampen op dit apparaat mogen alleen worden gebruikt als de afzuigkap in werking is. Ze mogen niet permanent aangelaten worden en gebruikt als lichtbron.

- De afzuigkap moet niet worden blootgesteld aan een directe warmtebron van het fornuis dat eronder staat, d.w.z. een naakte vlam van een gasbrander of de warmte van elektrische kookplaatzones zonder dat daar een pan op staat.

○ Probeer de afzuigkap niet te gebruiken als deze op enigerlei wijze beschadigd is. Probeer de afzuigkap nooit te gebruiken zonder dat de vetfilters geplaatst zijn of als de filters overmatig vet zijn!

o Maak nooit geflambeerde voeding onder deze afzuigkap

DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD IN HET GEVAL VAN HET-NIET INACHTNEMEN VAN DE HIER GEGEVEN INSTRUCTIES VOOR DE INSTALLATIE, HET ONDERHOUD EN HET JUI STE GEBRUIK.

Specificaties van uw afzuigkap

PRODUCTAFMETINGEN

Hoogte: 590 mm

Hoogte: 1030 - 1510 mm (met open haard)

Breedte: 900 mm

Diepte: 430 mm

SCHOUW AFMETINGEN

Hoogte: 500 - 980 mm

Breedte: 303 mm

Diepte: 275 mm

Uw afzuigkap is voorzien van:

• Touch-screen bediening (OMBRA3.1SS/ BL/ R/ W/ P36BGL)
  o Elektronische druktoetsbediening (P36SS / TG8)
• 3 snelheden
• 2 x wasbare aluminium vetfilters
• Uitschakeltimer
• 2 lampjes

○ Extractiecapaciteit: 1000 m³/uur

○ Optionele extra's: 1 x paar S1-koolstoffilters, vereist voor recirculatie

1 x CQ4SS Decoratieve schoorsteen dekt

* Als u het apparaat gebruikt in de recirculatiemodus, LET OP: een deel van de ventilatie-opening in het bovenste schouwdeel moet blootgesteld zijn. U dient hiermee rekening te houden bij de berekening van de minimale hoogte van de afzuigkap tijdens de installatie.

Gebruik van de afzuigkap

Het bedieningspaneel

P36BGL / OMBRA3.1SS/ BL/ W/ R

P36SS/ TG8

o Zorg ervoor dat de afzuigkap wordt geïnstalleerd door een daartoe bevoegde persoon conform de informatie in de installatie-instructies.
o Lokaliseer het bedieningspaneel in het front rechterkant van de luifel.
- Er bevinden zich meerdere toetsen op het bedieningspaneel die verschillende functies uitvoeren.

BELANGRIJK: HET IS HET BESTE OM UW AFZUIGKAP TIEN MINUTEN VOORDAT U GAAT KOKEN AAN TE ZETTEN OF TEN MINSTE WANNEER U BEGINT TE KOKEN.

U DIENT DE AFZUIGKAP OOK TIEN MINUTEN TE LATEN WERKEN NADAT U KLAAR BENT MET KOKEN.

Instellen van de tijd van de dag (P36BGL, OMBRA3.1SS/ BL/ R/ W)

BELANGRIJK: Nadat de afzuigkap is aangesloten op de voeding, moet de tijd van de dag worden ingesteld. Het is echter alleen mogelijk om de tijd in te stellen als de verlichting niet is ingeschakeld en de afzuigkapventilator niet draait.

• Houd de timerknop ingedrukt totdat de uurcijfers van de LED-display knipperen.
• Gebruik de snelheidsselectieknop om het op de LED-display weergegeven uurgetal te verhogen of de AAN/UIT-knop van de verlichting om het op de LED-display weergegeven uurgetal te verlagen.
• Als "23" verschijnt op de LED-display, zal de snelheidsselectie niet langer werken, en als "00" verschijnt op de LED-display, zal de AAN/UIT-knop voor de verlichting niet langer werken.
• Als de juiste uurcijfers verschijnen op de LED-display, houdt u de timerknop ingedrukt totdat de minuutcijfers van de LED-display knipperen.
• Gebruik de snelheidsselectieknop om het op de LED-display weergegeven minutengetal te verhogen of de AAN/UIT-knop van de verlichting om het op de LED-display weergegeven minutengetal te verlagen.
• Als "59" verschijnt op de LED-display, zal de snelheidsselectie niet langer werken, en als "00" verschijnt op de LED-display, zal de AAN/UIT-knop voor de verlichting niet langer werken.

- Als de juiste minutencijfers op de LED-display verschijnen, drukt u voor de derde keer op de timerknop om de tijd van de dag te bevestigen.

Inschakelen van de afzuigkap en instellen van de ventilatortijd

o Druk op de AAN/UIT-knop om de afzuigkap in te schakelen.
- Gebruik de snelheidsselectieknop om de snelheid te regelen waarop de motor draait.
o P36BGL, OMBRA3.1SS/ BL/ W/ R: De motor zal draaien op de volgende snelheden:-

Eenmaal drukken - Lage snelheid

Tweemaal drukken - Gemiddelde snelheid

Driemaal drukken - Hoge snelheid

o Wanneer u de kap de volgende keer inschakelt, zal de snelheid herinnerd worden waarop de kap draaide toen deze voor het laatst gebruikt werd.

De uitschakeltimer (P36BGL, OMBRA3.1SS/ BL/ R/ W)

• Als u, terwijl de afzuigkap in gebruik is, op de timerknop drukt, zal het nummer "12:00" verschijnen op de LED-display.
• Dit geeft aan dat de kap nog 12 minuten zal blijven draaien op de huidige snelheid van de ventilator.
  o Zodra de 12 minuten verstreken zijn, zal de afzuigkap zichzelf uitschakelen.
• Het is mogelijk om de afteltijd aan te passen met behulp van de AAN/UIT-knop van de verlichting en de snelheidsselectieknop.
• Het is nuttig om deze functie te gebruiken wanneer u klaar bent met koken. U kunt dan op de timerknop drukken, waarna de kap zal blijven draaien om alle resterende geurtjes af te voeren en zichzelf vervolgens uitschakelen, zonder dat u terug hoeft te keren naar de keuken.

BELANGRIJK: HET IS HET BESTE OM UW AFZUIGKAP TIEN MINUTEN VOORDAT U GAAT KOKEN AAN TE ZETTEN OF TEN MINSTE WANNEER U BEGINT TE KOKEN. U DIENT DE AFZUIGKAP OOK TIEN MINUTEN TE LATEN WERKEN NADAT U KLAAR BENT MET

KOKEN.

Schoonmaken van uw afzuigkap

BELANGRIJK: VOORDAT U DE AFZUIGKAP GAAT SCHOONMAKEN, MOET U ER ALTIJD VOOR ZORGEN DAT DEZE WORDT UITGESCHAKELD MET DE OMNI POLAIRE SCHAKELAAR GEPLAATST IN DE AANVOERLEIDING.

Schoonmaak

Maak de externe onderdelen van uw afzuigkap schoon met een mild vloeibaar wasmiddel en een nieuwe vochtige doek.
- Gebruik nooit schuurpoeder, agressieve oplosmiddelen of borstels.
- Steek nooit scherpe voorwerpen in het beschermrooster van de motor.
- Reinig het bedieningspaneel en de vetfiltergrill alleen met milde vloeibare wasmiddelen en een nieuwe vochtige doek.
- Als u het apparaat gebruikt in de recirculatiemodus, moet u ervoor zorgen dat het koolstofffilter vervangen wordt volgens het aanbevolen interval (zie de sectie "Bevestigen van het koolstofffilter"). Een ophoping van vet kan leiden tot brand.
o Probeer het gebied boven de vetfilters nooit schoon te maken.
○ BELANGRIJK: U moet regelmatig gebruik maken van een reinigingsmiddel voor roestvrij staal van goede kwaliteit om de glans en de afwerking op de roestvrijstalen delen van uw afzuigkap te onderhouden.
- Dit zal ervoor zorgen dat er een siliconen waterbestendig laagje wordt achtergelaten ter bescherming van de roestvrijstalen oppervlakken en voor het behoud van de goede conditie van deze onderdelen voor de gehele levensduur van het product.

De vetfilters

- Uw afzuigkap is voorzien van vetfilters die vetdeeltjes helpen

absorberen om uw keuken en meubels te beschermen tegen vettige residuen.

- Deze metalen filters kunnen brandbaar worden als ze verzadigd raken met dit vette residu.

- Om dit brandgevaar te voorkomen, moeten de filters regelmatig worden gereinigd. Afhankelijk van het gebruik dient dit om de 10-15 dagen of ten minste eenmaal per maand te gebeuren met behulp van heet water en een normaal afwasmiddel.

- WAS DE VETFILTERS NIET IN EEN VAATWASSER.

Onderhoud

Verwijderen en schoonmaken van de vetfilters

- Open de klep aan de voorkant van de afzuigkap. Dit zal toegang tot de vetfilters.

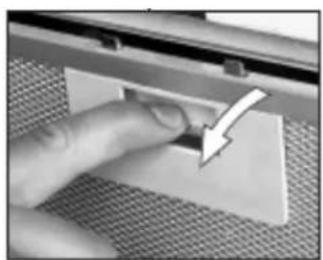

- Verwijder eerst de vetfilters door de hendel omlaag te trekken en ze weg te trekken uit de afzuigkap.

○ Ongedaan te maken aan de zijkant clips.

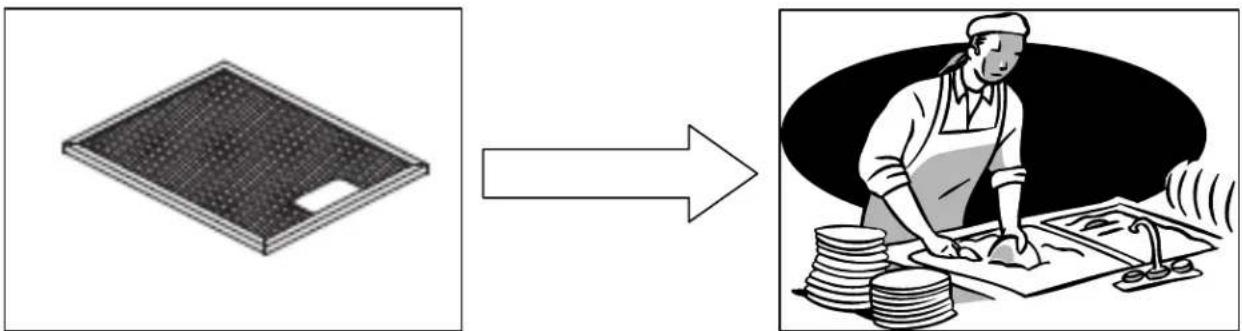

○ Laat de vetfilters minstens 3 minuten in heet water met afwasmiddel weken. Gebruik vervolgens een zachte borstel om gevormde vetafzettingen los te maken.

- Spoel de vetfilters grondig af met heet water.

o Herhaal het proces, indien nodig.

- Plaats de vetfilters terug zodra ze opgedroogd zijn.

○ BELANGRIJK: Laat de vetfilters goed drogen voordat u ze terugplaatst in de afzuigkap

- Sluit het deksel weer en zorg ervoor het dichtklikt.

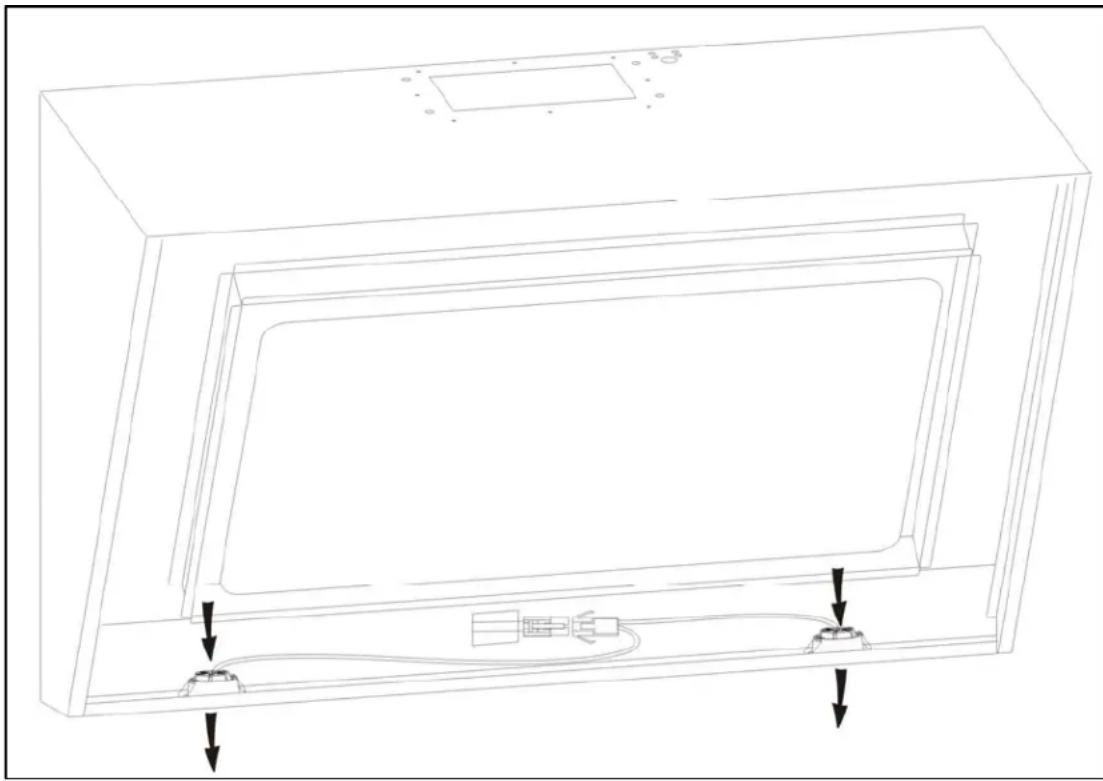

Verwisselen van een gloeilamp

BELANGRIJK: VOORDAT U PROBEERT EEN LAMP TE WISSELEN, MOET U ERVOOR ZORGEN DAT DE STEKKER VAN DE AFZUIGKAP UIT HET STOPCONTACT IS GEHAALD.

- Verwijder de schroeven van de bovenkant van de luifel van de afzuigkap die het glas aan de voorkant en de afzuigkap met elkaar verbinden, en schuif het glasgedeelte vervolgens naar boven (zoals weergegeven in de lijntekening hierboven).

• Voordat u de gloeilampen aanraakt, moeten ze eerst zijn afgekoeld.
  Maak het lichtbedradingspunt los en verwijder de lamphouders en de bedrading van de afzuigkap. BELANGRIJK: Het is niet mogelijk om de lampen afzonderlijk te vervangen, het is nodig om de lampen, lamphouders en bedrading als een compleet onderdeel te verkrijgen. Het is verkrijgbaar bij onze afdeling Onderdelen.
• Bevestig de vervangingslampen, lamphouders en bedrading op dezelfde wijze als de originele onderdelen.
  o Verbind het lichtbedradingspunt opnieuw.
  o BELANGRIJK: Defecte lampen moeten onmiddellijk worden vervangen.
• Als de lampen nog steeds niet werken, moet u ervoor zorgen dat de gloeilampen goed in hun behuizingen zitten voordat u belt om technische bijstand.
• Schuif de glazen afdekking naar beneden en maak vervolgens de schroeven boven op de afzuigkap weer volledig vast.

Bevestigen van de koolstofffilters

Als het apparaat wordt gebruikt in de recirculatiemodus, is het noodzakelijk om koolstoffilters te bevestigen. Dit zal helpen door het koken veroorzaakte onaangename geuren te absorberen.

BELANGRIJK: VOORDAT U PROBEERT DE KOOLSTOFFILTERS TE BEVESTIGEN OF VERWIJDEREN, MOET U ERVOOR ZORGEN DAT DE STEKKER VAN DE AFZUIGKAP UIT HET STOPCONTACT IS GEHAALD.

1) Verwijder de vetfilters (zoals eerder beschreven).

2) Haak het koolstofffilter over de pinnen aan het uiteinde van de motor.

3) Draai het koolstofffilter tegen de klok in totdat u voelt dat deze op zijn plaats is geklikt.

○ Herhaal dit proces voor het tweede koolstofffilter. U moet een koolstofffilter plaatsen aan weerszijden van de motor.
o Monteer de vetfilters weer op hun plaats.
- De koolstoffilters moeten om de 3 - 6 maanden vervangen worden of als ze tekenen van beschadiging vertonen.

Installatie

BELANGRIJK: Voordat u de afzuigkap installeert en gebruikt, moet u alle instructies gelezen hebben en ervoor zorgen dat de spanning (V) en de frequentie (Hz) aangegeven op het typeplaatje exact hetzelfde zijn als de spanning en de frequentie in uw woning. Het typeplaatje vindt u achter de vetfilters.

De fabrikant wijst alle verantwoordelijkheid af in het geval de installateur niet alle van kracht zijnde voorschriften ter voorkoming van ongevallen naleeft die nodig zijn voor normaal gebruik en de regelmatige werking van het elektrische systeem.

Elektrische aansluiting

UW AFZUIGKAP IS BEDOELD VOOR GEMONTEERDE EN PERMANENTE INSTALLATIE.

- De kabel van de afzuigkap moet stroomopwaarts van de elektrische aansluiting gemonteerd worden met behulp van een omnipolaire schakelaar met een afstand tussen de contacten van minstens 3 mm. DE ZEKERING MOET EEN NOMINAAL VERMOGEN HEBBEN VAN 3 AMP.

WAARSCHUWING: DIT TOESTEL MOET WORDEN GEAARD. Het mag alleen worden aangesloten door een bevoegd persoon, met behulp van vaste bedrading via een dubbelpolige geschakelde aftakdoos met zekering. (ALLEEN IN HET VK).

We raden aan dat het apparaat wordt aangesloten door een erkend elektricien die lid is van de N.I.C.E.I.C. en die voldoet aan de I.E.E. en lokale regelgeving. De draden in het netsnoer zijn gekleurd in overeenstemming met de volgende Britse code:

$$ \begin{array}{c} B l a u w = n e u t r a a l, b r u i n = o n d e r s p a n n i n g, g r o e n / g e e l = \ a a r d e \end{array} $$

Als u slechts twee draden in het netsnoer vindt (blauw en bruin), moet geen van beide worden aangesloten op de aardklem.

- Als de kleuren van de draden in het netsnoer van het apparaat niet overeenkomen met de gekleurde markeringen op de klemmen in uw aftakdoos, gaat u als volgt te werk:

- De blauwe draad moet worden aangesloten op de klem met "N" (neutraal), of de zwartgekleurde klem.

- De bruine draad moet worden aangesloten op de klem met "L" (Live, oftewel onder spanning), of de

roodgekleurde klem.

Voordat u begint met de installatie

• Controleer of het gekochte product van geschikte grootte is voor de gekozen installatieplaats. Controleer daarnaast of er een stopcontact beschikbaar is dat toegankelijk zal zijn zodra de kap is gemonteerd. Als het product in de extractiemodus gebruikt gaat worden, moet er ook ruimte zijn om een buizenslang aan te sluiten aan de buitenkant.
• Voer al het benodigde metselwerk uit voorafgaand aan de montage van de afzuigkap.
• Zorg ervoor dat alle elektrische aansluitingen worden uitgevoerd door een daartoe bevoegd persoon.
• Voordat u begint met de installatie van de afzuigkap, moet het vetfilter worden verwijderd.
• Controleer de binnenkant van het product en zorg ervoor dat er geen vervoerverpakking of andere materialen in zitten, zoals pakjes schroeven, garanties, enz. Deze moeten worden verwijderd en bewaard voor toekomstig gebruik.
• Indien mogelijk, ontkoppel en verplaats vrijstaande of ingebouwde fornuizen uit hun positie om te zorgen voor gemakkelijker toegang tot de achterwand en het plafond. Indien dit niet mogelijk is, moet een dikke, beschermende laag worden geplaatst over het werkblad, de kookplaat of het fornuis. Dit zal helpen om deze oppervlakken te beschermen tegen beschadigingen en vuil.
  ○ Selecteer een vlakke ondergrond voor de montage van de afzuigkap. Bedek die ondergrond met een beschermende laag en plaats alle afzuigkaponderdelen en -accessoires erop.
• Controleer daarnaast of er een stopcontact beschikbaar is dat toegankelijk zal zijn nadat de kap is gemonteerd. Als u van plan bent om het apparaat te gebruiken in de extractiemodus, moet u er ook voor zorgen dat er aan de buitenkant ruimte is om een rookafvoerapparaat aan te sluiten.
• Wandpluggen worden geleverd om de motorkap vast te maken aan de meeste soorten wanden en plafonds. Maar een bevoegd technicus moet de geschiktheid van de materialen controleren in overeenstemming met het soort wand en plafond. De wand en het plafond moeten sterk genoeg zijn om het gewicht van de kap te dragen.
• Gebruik geen tegels, specie of siliconen om dit apparaat aan de wand te bevestigen. Dit apparaat is alleen ontworpen voor wandmontage.

Extractiemodus of recirculatiemodus?

BELANGRIJK: VOORDAT U DE AFZUI GKAP INSTALLEERT, MOET U BESLISSEN OF DEZE GEBRUIKT GAAT WORDEN IN DE EXTRACTIE- OF DE RECIRCULATIEMODUS.

Wat is het verschil tussen de extractie- en recirculatiemodus

In de extractiemodus wordt de muffe lucht via externe leidingen uit de ruimte gehaald.

In de recirculatiemodus gaat vervuilde lucht door de vetfilters en door een houtskoolfilter voor zuivering. De lucht keert vervolgens terug in de keuken via een opening in de afzuigkap.

Voor optimale prestaties raden wij aan dat de afzuigkap wordt gebruikt in de extractiemodus en aangesloten wordt op externe leidingen.

Mocht u onverhoopt in een flat wonen of indien de kap zich te ver van een buitenmuur bevindt, is dit misschien niet mogelijk. Het enige alternatief is dan om de lucht te recirculeren.

Heb ik een koolstofffilter nodig?

Alle afzuigkappen hebben vetfilters, maar als u uw afzuigkap in de recirculatiemodus gebruikt, moet een houtskoolfilter worden bevestigd in aanvulling op de vetfilters.

Installeren van uw afzuigkap

- Wij raden aan dat minstens twee mensen deze afzuigkap installeren.

BELANGRI JK: UW AFZUI GKAP MOET OP UW STROOMVOORZIENING WORDEN AANGESLOTEN NADAT DE REST VAN HET INSTALLATIEPROCES VOLTOOID IS.

1) Verwijder de vetfilters (zoals eerder beschreven).

2) Plaats de kap tegen de wand waarop u deze wilt installeren en markeer de positie van de schroefgaten die moeten worden geboord (zoals weergegeven in de figuur hieronder).

2a) De steunschroefgaten zijn aangegeven in figuur A van deze tekening en de verankerende schroefgaten zijn aangegeven in figuur B.

3) Maak met behulp van een boor met een diameter van 8 mm gaten in de muur op de posities die u hebt gemarkeerd in stap 2.

4) Plaats wandpluggen in alle gaten die u hebt geboord.

5) Breng de steunschroeven tot de helft in, met ongeveer 10 mm uit de muur stekend.

6) Hang de kap aan de steunschroeven.

7) Maak de steunschroeven (A) helemaal vast en schroef de verankeringsschroeven (B) vervolgens door de desbetreffende gaten in de afzuigkap. Draai de verankeringsschroeven volledig vast in de muur.

Verbinding maken met externe leidingen

8) Sluit de koppeling aan op de bovenzijde van de afzuigkap en sluit vervolgens een 125 mm buisslang aan op de koppeling (houd er rekening mee dat de buisslang niet met het toestel wordt meegeleverd).

- Het andere uiteinde van de buisslang moet worden verbonden met een uitlaatopening die geschikt is voor kookdampen. De doorsnede ervan moet minstens 150 cm ^2 bedragen.

- De maximale afstand tussen de koppeling en de uitlaatopening mag 3 meter zijn, met één bocht van 90 graden. Voor elke extra bocht van 90 graden moet de maximale afstand worden beperkt met nog een meter.

Schouw afmetingen

Montage van de schouw

De schoorsteen secties zijn niet meegeleverd met het apparaat. U kunt de schoorsteen secties van de Baumatic Spares afdeling.

9) Pak de twee schouwgedeelten (C) en (D).

○ Laat de onderkant van schouwgedeelte (C) boven op de kap rusten. U dient de lipjes op het schouwgedeelte te positioneren in de achterkant van de afzuigkap.

o Markeer de zij-afmetingen van de beide zijden van schouwgedeelte (C) met een potlood op de muur.

10) Til schouwfedeelte (D) omhoog tot aan het plafond. U moet ervoor zorgen dat deze sectie loodrecht ten opzichte van de afzuigkap is.

o Markeer de zij-afmetingen van de beide zijden van schouwgedeelte (D) met een potlood op de muur en verwijder vervolgens schouwgedeelte (D).

11) Neem de vlakke beugel (E) en plaats deze tussen de twee potloodmarkeringen die u hebt gemaakt in stap 9.

- Terwijl u de beugel in contact houdt met de muur, gebruik een potlood om de verankeringsgaten die uit de beugel zijn gesneden op de muur te markeren.

12) Boor met behulp van een 8 mm boor twee gaten in de potloodmarkeringen die u hebt gemaakt in stap 11. Plaats de wandpluggen in de gaten en gebruik vervolgens een schroevendraaier om de bevestigingsbeugel goed aan de muur vast te maken.

• Bevestig schouwgedeelte (C) opnieuw op de kap en maak het daarop vast met de twee bijgeleverde schroeven.
  o Maak de bovenkant van schouwgedeelte (C) met de meegeleverde schroeven vast op de vlakke beugel.
  ○ Schuif schouwgedeelte (D) in schouwgedeelte (C). Maak vervolgens de L-vormige beugel vast aan de wand met behulp van dezelfde methode die u zojuist heeft gebruikt om de onderste beugel vast te maken.

13) Til schouwgedeelte (D) op tot aan het plafond en maak het met de meegeleverde schroeven vast aan de L-vormige beugel.

Voltooien van de installatie

- Als u het apparaat instelt in de recirculatiemodus, moet u op dit moment de twee koolstoffilters bevestigen. Zie het gedeelte "Bevestigen van de koolstoffilters" op pagina 14 - 15.

- De elektrische aansluiting moet overeenkomen met de elektrische eisen vermeld op het typeplaatje dat is geplaatst in de afzuigkap. Het apparaat moet nu worden aangesloten op de elektrische voeding. Zie pagina 16 voor gedetailleerde informatie over de elektrische aansluiting.

- Gebruik een reinigingsmiddel voor roestvrij staal en poets de roestvrijstalen gedeelten van het apparaat.

- Plaats de vetfilters terug en zet vervolgens de stroomvoorziening van het apparaat aan. Controleer of het apparaat goed werkt door het selecteren van elke snelheid en de gloeilampen in en uit te schakelen.

Oplossen van problemen

BELANGRIJK: Als uw afzuigkap niet goed lijkt te werken, moet u eerst de checklist hieronder raadplegen voordat u contact opneemt met de Advieslijn.

Mijn afzuigkap start niet.

o Controleer of de afzuigkap is aangesloten op het elektriciteitsnet
o Controleer of de ventilatorsnelheid correct is ingesteld.

Mijn afzuigkap werkt niet goed.

• De snelheid van de ventilator is niet hoog genoeg ingesteld

• De vetfilters zijn vuil en moeten worden schoongemaakt.
  o De keuken is niet goed genoeg geventileerd.

• Als de kap is ingesteld in de recirculatiemodus, controleer dan of de koolstoffilters niet vervangen hoeven te worden.

• Als de kap is ingesteld in de extractiemodus, controleer of de buisslang en uitlaatopening niet geblokkeerd zijn.

Mijn afzuigkap werd uitgeschakeld tijdens gebruik.

• De uitschakelvoorziening voor de veiligheid werd geactiveerd.
• Schakel de kookplaat uit en wacht totdat de uitschakelvoorziening voor de veiligheid opnieuw wordt ingesteld.
  o BELANGRIJK: Als u uw afzuigkap te laag hebt geïnstalleerd, za de uitschakelvoorziening voor de veiligheid vaak geactiveerd worden. Uw afzuigkap kan beschadigd raken als de uitschakelvoorziening voor de veiligheid te vaak wordt geactiveerd.

BELANGRIJK: Als uw apparaat niet goed lijkt te werken, moet u de stekker ervan uit het stopcontact halen en vervolgens contact opnemen met de Advieslijn op telefoonnummer [phone].

PROBEER NIET OM HET APPARAAT ZELF TE REPAREREN.

We willen u erop wijzen dat als een technicus wordt gevraagd om langs te komen terwijl het product onder de garantie valt en ontdekt dat het probleem niet het gevolg is van een fout van het apparaat, u aansprakelijk kan worden worden gesteld voor de voorrijkosten.

Het apparaat moet toegankelijk zijn voor de technicus om de nodige reparaties uit te voeren. Als uw apparaat zodanig is geïnstalleerd dat een technicus bezorgd is dat er schade zal worden toegebracht aan het apparaat of uw keuken, zal hij geen reparatie uitvoeren.

Dit geldt ook voor situaties waarbij het apparaat is verwerkt in de betegeling, verzegeld met kit of houten obstakels heeft aan de voorkant ervan, zoals plinten. Of indien enige andere installatie is verricht dan de installatie gespecificeerd door de fabrikant.

Raadpleeg de voorwaarden van de garantie die op de garantiekaart staan die u hebt ontvangen bij het apparaat.

BELANGRIJK: De fabrikant voert een beleid van continue verbetering en behoudt zich het recht voor om zijn producten aan te passen zonder voorafgaande kennisgeving.

Garantie voorwaarden

2 jaar all-in garantie

- Bij aankoop van 1, 2 of 3 Baumatic apparaten, bestemd voor één en de zelfde keuken.

5 jaar all-in garantie (exclusief voorrijkosten vanaf het 3 ^e t/ m het 5 ^e jaar)

- Bij aankoop van minimaal 4 of meer Baumatic apparaten, bestemd voor één en de zelfde keuken.

Baumatic®

Baumatic Ltd

Dukdalfweg 15d

1332 BH ALMERE

Nederland

Telefoonnummer Advieslijn

[phone]
