PV972GL - Afzuigkap BAUMATIC - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Model	PV972GL
Merk	Baumatic
Afmetingen (B x D x H)	900 x 600 x 950-1250 mm
Gewicht (geschat)	Ongeveer 20 kg
Voeding	220-240 V, 50 Hz, aarding vereist
Motor	High extraction tangential motor
Snelheden	3 standen
Afzuigcapaciteit	750 m³/uur
Geluidsniveau	58 - 62 dB
Verlichting	3 LED-lampjes
Filter	1 roestvrijstalen vetfilter (wasbaar)
Koolstoffilter (optioneel)	Apart te bestellen (set S1)
Bediening	Elektronische drukknoppen
Installatie	Plafondmontage, geschikt voor afvoer of recirculatie
Minimale afstand tot kookplaat	700 mm (elektrisch/gas)
Veiligheid	Automatische uitschakeling bij oververhitting
Garantie	Zie garantiebewijs
Onderhoud filter	Reinigen elke 10-15 dagen met warm water en afwasmiddel (niet in vaatwasser)
Vervanging koolstoffilter	Elke 3 maanden of bij blijvende geuren
Accessoires	Koolstoffilterset S1, afvoerset DK5 (125 mm)

Veelgestelde vragen - PV972GL BAUMATIC

Hoe maak ik het vetfilter van mijn Baumatic PV972GL schoon?

Verwijder het filter door de schroeven los te draaien. Laat het filter een uur weken in heet water met een beetje afwasmiddel, spoel het daarna af met heet water en laat het drogen voordat u het terugplaatst. Gebruik geen vaatwasser.

Wanneer moet ik het koolstoffilter vervangen?

Bij gebruik in recirculatiemode moet het koolstoffilter gemiddeld elke 3 maanden worden vervangen, of eerder als u merkt dat kookgeuren blijven hangen.

Heeft de afzuigkap een afstandsbediening?

Nee, de Baumatic PV972GL wordt bediend met drukknoppen op het bedieningspaneel in het midden van de kap. Er is geen afstandsbediening.

Wat is de minimale hoogte tussen de afzuigkap en het fornuis?

De aanbevolen minimale afstand is 700 mm voor elektrische en gasfornuizen, en 800 mm voor kolen- of oliefornuizen.

Kan ik de verlichting van de afzuigkap zelf vervangen?

Ja, schakel eerst de stroom uit. Verwijder het filter en het lichtpaneel (6 schroeven), ontkoppel de bedrading, druk de lamp eruit en plaats een nieuwe LED-lamp. Sluit alles weer aan en monteer het paneel terug.

Wat moet ik doen als de afzuigkap niet start?

Controleer of de stroom is aangesloten en of de juiste snelheid is geselecteerd. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met de klantenservice.

Heeft de Baumatic PV972GL een geïntegreerde automatische uitschakeling?

Ja, de kap heeft een automatische veiligheidsuitschakeling. Als de kap te dicht bij het fornuis is geïnstalleerd, kan deze vaker uitschakelen. Zet dan het fornuis uit en wacht tot de uitschakeling wordt gedeactiveerd.

Kan de afzuigkap in recirculatiemode worden gebruikt?

Ja, de kap kan zowel in afvoermode (lucht naar buiten) als in recirculatiemode (lucht via koolstoffilter terug de ruimte in) worden gebruikt. Voor recirculatie moet u een koolstoffilter installeren.

Wat is de diameter van de afvoerpijp?

De aansluiting is geschikt voor een 125 mm kanaalpijp. Gebruik de optionele DK5 afvoerset voor een perfecte aansluiting.

Hoe installeer ik de glazen kap?

Draai de kap voorzichtig om, verwijder het filter en de onderkant (6 schroeven). Open de stroomtoegang, plaats het glas voorzichtig van bovenaf en druk de bedrading terug. Schroef de onderkant weer vast. Zorg dat alle schroeven volledig zijn aangedraaid.

GEBRUIKSAANWIJZING PV972GL BAUMATIC

Gebruiksaanwijzing voor uw Baumatic

PV972GL 90 cm Glazen eilandschouwkap

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

GS 08/04/11

Inhoud

Opmerking milieu 4

BELANGRI JKE VEI LIGHEI DSI NFORMATI E 5 - 7

Specificaties	afzuigkap			8 – 10
PV972GL				8
Optionele	extra's	(alle	modellen)		9

Gebruik van uw Baumatic afzuigkap									9 - 10
V	o	o	r	g	e	b	r	u	i	k
Gebruik	van	uw	afzuigkap							9	-

Reinigen van uw Baumatic afzuigkap									10 - 11
F	i	l	t	e	r

Onderhoud van uw Baumatic afzuigkap	11 - 16
Verwijderen en schoonmaken van het filter	11 - 12
V e r w i s s e	l e n	l a
Installeren koolstofffilter	1	5	-

I

n

s

t

a

l

l

a

t

i

e

Aansluiting

elektrisch

17

V

o

o

r

d

a

t

u

i

n

s

t

Positioneren

19

-

20

I

n

s

t

a

l

l

a

t

i

e

a

f

;

Installatie

glazen

canopy

21

-

2

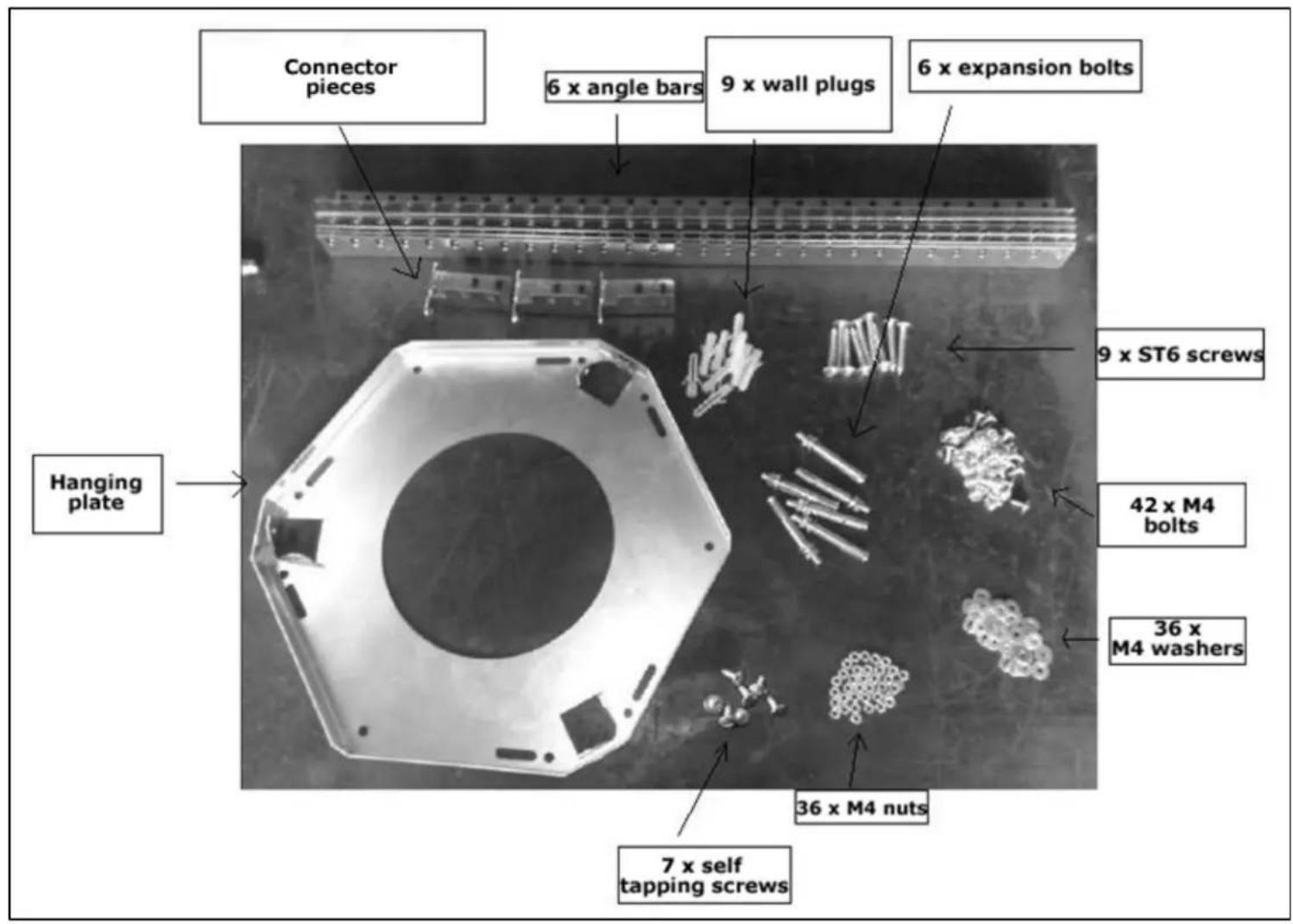

Bijgevoegde

installatie

onderdelen

23

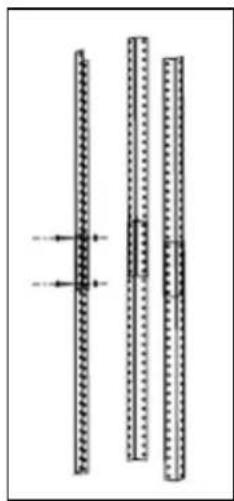

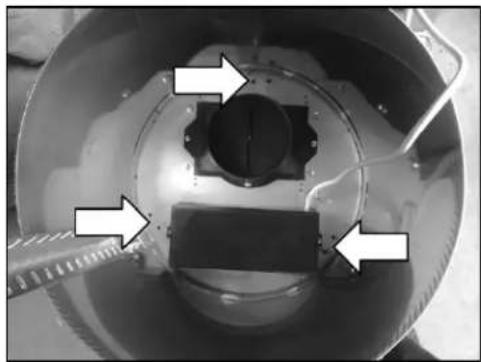

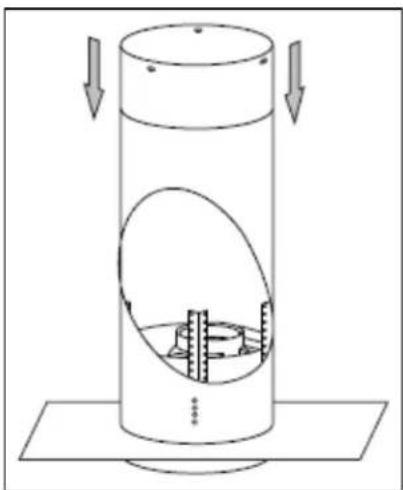

Monteren afzuigkap aan plafond

23 – 26

A

f

m

a

k

e

n

i

n

s

t

a

l

Extractie of circulatie mode? 2 7

Problemen	en	oplossingen	28 - 29
C o n t	a c t	g e g e v e

OPMERKING MILIEU

Attentie: Voordat u dit apparaat weggooit, ontkoppel het van de elektriciteitstoevoer. Verwijder de stekker en snij de stroomkabel achter het apparaat door zodat niemand dit meer kan gebruiken. Dit moet worden gedaan door een competent persoon.

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
  ○ Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze.

BELANGRI JKE VEI LIGHEIDS INFORMATIE

Uw veiligheid is belangrijk voor Baumatic. Lees daarom deze instructies voordat u het apparaat installeert of gebruikt. Mocht u vragen hebben naar aanleiding van de informatie in deze gebruiksaanwijzing, neem dan contact op met de Baumatic Advies Lijn.

BELANGRI JK: Installatie moet worden gedaan door een elektricien of een competent persoon.

• De kap moet worden geïnstalleerd volgens de instructies in deze gebruiksaanwijzing en alle afmetingen moeten worden gevolgd.
• Als de kap gebruikt wordt boven een gasfornuis dan moet de provisie van ventilatie overeenstemmen met de Gas Veiligheids Regels BS.6172, BS.5440 & BS.6891 (Natuurlijk Gas) and BS.5482 (LP Gas) 1994, the Gas Safety (Installation & Use)

- Het is gevaarlijk om veranderingen aan te brengen aan de werking van dit apparaat.

- Als u de kap installeert, draag er zorg voor dat de volgende aanbevolen afstanden geobserveerd worden tussen het hoogste punt van het fornuis (inclusief branders) en het laagste punt van de kap:

Electrisch fornuis: 700 mm
Gas fornuis: 700 mm
Kolen/ olie fornuis: 800 mm

BELANGRIJK: Laat tenminste 700mm ruimte tussen uw afzuigkap en fornuis.

- Als de afzuigkap tussen keukenkastjes geïnstalleerd wordt, zorg ervoor dat de kastjes niet over het fornuis hangen.

- De hoekjes van de afzuigkap zijn scherp; denkt u hierom als u het apparaat installeert, gebruikt en schoonmaakt. MAAK NOOIT SCHOON ACHTER DE FILTERS!

- Als er zich in de ruimte waar u de kap installeert andere apparatuur met open vuur bevindt zoals een CV boiler, moet het rookkanaal van deze apparatuur gesloten zijn.

- Als er meerdere apparaten en rookkanalen in de ruimte aanwezig zijn, zorg ervoor dat deze ruimte voldoende geventileerd wordt.

- Als u de kap in de afzuig functie gebruikt, moet het kanaal vuurbestendig zijn en mogen er geen bochten van 90 graden of meer aanwezig zijn. Hiermee voorkomt u dat het apparaat minder efficiënt werkt.

- Draag er zorg voor dat de diameter van het afzuigkanaal gelijk is en blijft aan de diameter van de opening op het apparaat.

○ Laat jonge kinderen het apparaat nooit bedienen of er mee spelen.

- Dit apparaat is alleen bedoeld voor huishoudelijk gebruik.

o Zorg ervoor dat u het verpakkingsmateriaal verantwoord weggooit ter bescherming van kleine kinderen.

o Oud olie is een brandgevaar.

- Gebruik altijd deksels op pannen als u kookt op een gasfornuis.

- De leverancier kan geen verantwoordelijkheid nemen voor schade aan de afzuigkap veroorzaakt door het niet in acht nemen van het brandveiligheidadvies zoals beschreven in deze gebruiksaanwijzing.

- Vergeet niet dat als u de afzuig functie gebruikt u lucht wegzuigt van de ruimte waar het apparaat is geïnstalleerd; zorg daarom voor voldoende ventilatie.

- Opmerking: Uw apparaat is ontworpen om luchtjes te verwijderen en niet stoom.

- Waarschuwing – Verwijder de stekker van het stopcontact voordat u reparatiewerk uitvoert. Dit geldt ook voor het vervangen van lampjes.

- Sluit het kanaalsysteem van dit apparaat niet aan op een bestaand kanaalsysteem welke gebruikt wordt voor andere doeleinden.

○ Laat koekenpannen nooit alleen; Oververhitte oliën en vetten kunnen vlam vatten.

- De verlichting van dit apparaat moet alleen gebruikt worden als het apparaat in gebruik is. Gebruik de verlichting niet permanent.

- Stel de afzuigkap niet bloot aan open vuur of andere warmtebron van bijvoorbeeld een electrische kookplaat. Zorg ervoor dat hier altijd pannen op staan.

- Gebruik de afzuigkap niet als er beschadigingen geconstateerd zijn. Gebruik de kap nooit zonder filters of extreme vette filters!

o Prepareer nooit "flambe" gerechten onder een afzuigkap.

De leverancier accepteert geen verantwoordelijkheid als de instructies in deze gebruiksaanwijzing met betrekking tot installatie, onderhoud en gebruik niet gevolgd is.

Specificaties van uw afzuigkap

AFMETINGEN

Hoogte: 950mm*

- 1250mm

Lengte: 900 mm

Diepte: 600 mm

Uw roestvrijstalen kap komt met:

o High extraction tangential motor
o Electrische controle knoppen
- 3 snelheden
o 1 roestvrijstalen filter (kan gewassen worden)
- 3 LED lampjes

o Geschikt voor afzuigen of circulatie.

Extractie capaciteit: 750 m³/hr

Geluids niveau min/max: 58 - 62 dB

- BELANGRIJK: Lees de instructies op pagina's 18-19 met betrekking tot plaatsing van het apparaat en de hoogte benodigdheden.

Optionele extra's

S1 1 set koolstoffilters

DK5 1 Metre length Ducting Kit 125 mm ∅.

- Verkrijgbaar via de Baumatic onderdeling afdeling.

Gebruik van uw Baumatic afzuigkap

Voor eerste gebruik

BELANGRIJK: ONDERSTAAND MOET GEVOLGT WORDEN VOORDAT U DE AFZUIGKAP IN GEBRUIK NEEMT.

• Gebruik een goed schoonmaak- en poetsmiddel geschikt voor roestvrijstaal op alle roestvrijstalen onderdelen van uw afzuigkap voordat u deze voor de eerste keer in gebruik neemt.
• Hierdoor vormt zich een waterdicht siliconen laagje dat de roestvrijstalen oppervlaktes beschermt.

Gebruik van uw afzuigkap

○ A = Snelheid knoppen

= Lage snelheid

= Medium snelheid

= Hoge snelheid

○ B = Aan/uit verlichting

• Voor gebruik zorg ervoor dat het apparaat geïnstalleerd is door een gekwalificeerd persoon en volgens de instructies in deze gebruiksaanwijzing.
  o Het controle panel bevindt zich in het midden van uw kap.
  o Hier vindt u verschillende knoppen die verschillende functies uitvoeren (Zie diagram hierboven).

BELANGRIJK: SCHAKEL HET APPARAAT 10 MINUTEN VOOR U BEGINT TE KOKEN IN OF ALS U BEGINT TE KOKEN. LAAT HET APPARAAT TOT 10 MINUTEN NA U KLAAR BENT MET KOKEN DRAAIEN.

Reinigen van uw afzuigkap

BELANGRIJK: DRAAG ER ZORG VOOR DAT DE STROOMTOEVOER NAAR HET APPARAAT UITGESCHAKELT IS VOORDAT U BEGINT MET SCHOONMAKEN.

Reinigen

• Reinig de buitenkant van het apparaat met een zachte, vochtige doek en een beetje wasmiddel.
• Gebruik nooit schuurmiddelen, bijtende middelen of schuursponzen/borstels.
• Steek nooit scherpe objecten in het beschermrooster van de motor.
• Als u het apparaat in de circulatie functie gebruikt, draag er dan zorg voor dat u de koolstoffilters vervangt op de aangegeven momenten (zie ook het hoofdstuk "installatie koolstofffilters"). Een ophoping van vuil en vet kan een brandgevaar zijn.
  o Probeer nooit boven de filters te reinigen.

Filter

○ Uw kap is voorzien van een vet filter welke vetdeeltjes absorbeert en uw keuken en meubilair beschermt tegen vetaanslag.
- Dit stalen filter kan een brandgevaar zijn als er een ophoping van vetdeeltjes is.
- Om dit te voorkomen moet het filter regelmatig gereinigd worden. Afhankelijk van gebruik moet dit elke 10-15 dagen gebeuren of tenminste een keer per maand met gebruik van een wasmiddel en warm water.
- WAS HET FILTER NOOIT IN EEN AFWASMACHINE.

Onderhoud

Verwijderen en reinigen van het filter

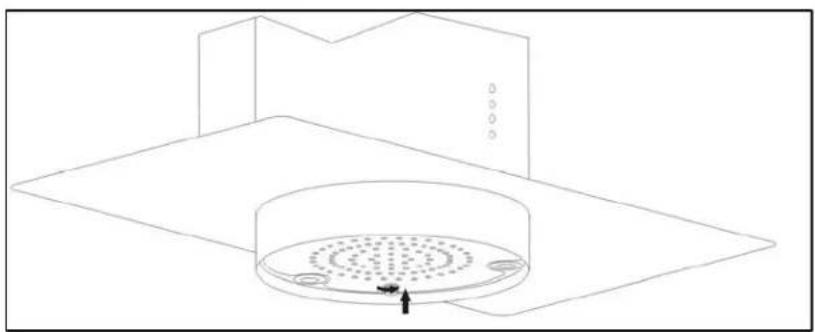

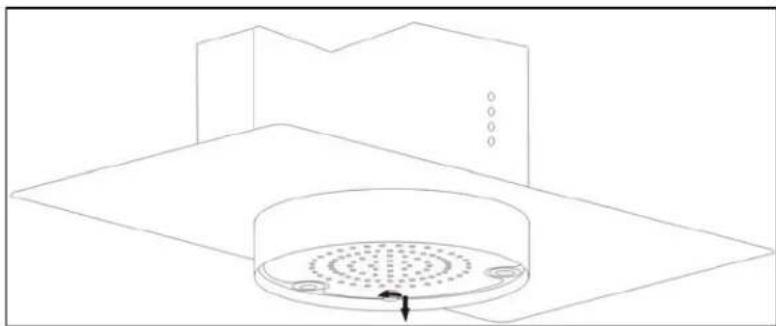

- Verwijder de schroeven die het filter op haar plaats houden en trek het filter vervolgens uit de kap.

○ Laat het filter vervolgens een uur weken in heet water en een beetje afwasmiddel.

o Spoel met heet water.

o Herhaal bovenstaande mocht dit nodig zijn.

- Plaats het filter terug in de kap en bevestig vervolgens de schroeven.

○ BELANGRIJK: Zorg ervoor dat het filter droog is alvorens u deze terugplaatst!

Vervangen verlichting

BELANGRIJK: DRAAG ER ZORG VOOR DAT DE STROOMTOEVOER NAAR HET APPARAAT UITGESCHAKELT IS VOORDAT U EEN LAMP VERVANGT.

- Verwijder de schroeven die het filter op haar plaats houden en trek het filter vervolgens uit de kap.

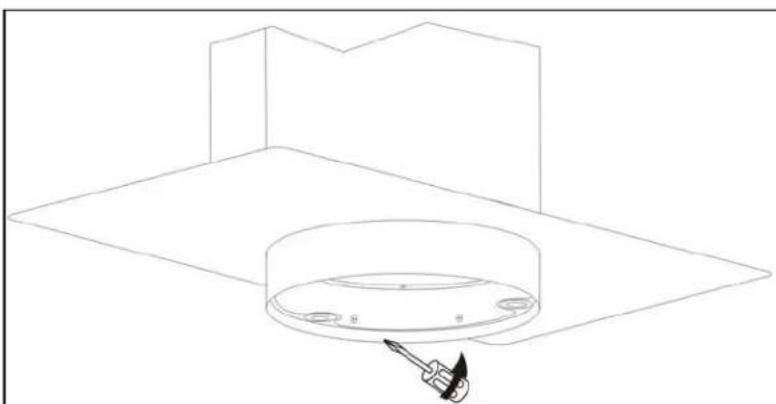

○ Verwijder de 6 schroeven die het lichtpaneel vasthouden met gebruik van een schroevendraaier.

o Controleer dat de lampen niet heet zijn voordat u ze verwijdert.

• Ontkoppel de bekabeling (zie pagina 22 voor een diagram). Druk vervolgens de verlichting eruit en plaats een nieuwe.
  o BELANGRI JK: Vervang kapotte lampen zo snel mogelijk.

o Druk de nieuwe verlichting naar binnen en sluit de bekabeling weer aan (zie pagina 23 voor een diagram).

- Schroef het lichtpaneel terug door de 6 schroeven te gebruiken.

- Plaats het droge filter terug in de kap en bevestig vervolgens de schroeven.

o Mocht de verlichting niet werken, controleer dat de lampen goed in de fittingen zitten voordat u voor assistentie belt.

Installeren koolstofffilters

Als het apparaat gebruikt wordt in de circulatie mode moet u koolstoffilters installeren. Hiermee absorbeert u geuren veroorzaakt door koken.

BELANGRIJK: DRAAG ER ZORG VOOR DAT DE STROOMTOEVOER NAAR HET APPARAAT UITGESCHAKELT IS VOORDAT U BEGINT MET INSTALLEREN.

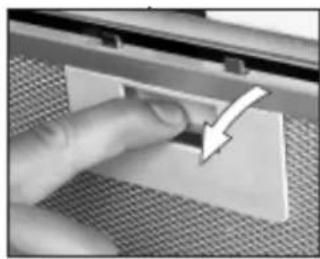

1) Verwijder het filter.

2) Bevestig het filter over de haken die zich aan het einde van de motor bevinden.

3) Draai het filter tegen de klok in tot deze in haar plaats klikt.

○ Herhaal bovenstaande voor het tweede filter. Er moet een filter aan beide kanten van de motor geplaatst worden.

- Deze filters moeten gemiddeld elke 3 maanden vervangen worden, of als ze beschadigd zijn. Vervang ze ook als u merkt dat geuren van het koken blijven hangen.

Installatie

BELANGRI JK: Voordat u dit apparaat installeert, controleer of de stroomvoorziening in uw huis overeenkomt met de details op het informatieplaatje, bevestigt aan het apparaat (zie onderstaand diagram).

De leverancier kan geen verantwoordelijkheid nemen als bovenstaande niet in acht genomen wordt.

Aansluiting electrisch

UW AFZUIGKAP IS BEDOELD OM PERMANENT GEINSTALLEERD TE WORDEN.

- De stroomkabel moet geïnstalleerd worden met een omni-polar switch, contact afstand tenminste 3 mm en geaard.

WAARSCHUWING: DIT APPARAAT MOET GEAARD ZIJN. Het moet aangesloten worden door een competent persoon.

We raden aan dat installatie geschied door een gekwalificeerd elektricien. Onderstaand is een overzicht van draden en kleuren:

$$ B l a u w = N e u t r a a l, B r u i n = L i v e, G r o e n / G e e l = A a r d e $$

Als er slechts blauw en bruin aanwezig zijn, sluit deze nooit aan op de aarde connectie.

o Mochten de kleuren van de draden niet overeenkomen met de kleuren in uw meterkast, volg dan onderstaand:

- De blauwe draad moet aangesloten worden op "N" (neutraal), of de zwarte kleur.

- De bruine draad moet aangesloten worden op "L" (live), of de rode kleur.

Voordat u installeert

- Zorg ervoor dat het gekozen apparaat daadwerkelijk in de gekozen ruimte past. Controleer ook dat alle benodigde stroomvoorzieningen aanwezig zijn. Als u het apparaat in de extractie functie gebruikt moet er ook ruimte wezen om een kanaal naar buiten te maken.

o Voer al het voorbereidingswerk uit voordat u de afzuigkap installeert.

o Zorg ervoor dat alle elektriciteitswerken gedaan worden door een gekwalificeerd persoon.

o Controleer dat er zich geen verpakkingsmaterialen, schroeven of ander papierwerk in het apparaat bevinden.

- Verplaats vrijstaande fornuizen om zo makkelijker toegang te verkrijgen tot het plafond. Als dit niet mogelijk is bedek uw fornuis voordat u begint met installeren om zo schade te voorkomen.

o Selecteer een even oppervlak om uw afzuigkap te bevestigen.

- Pluggen worden geleverd bij dit apparaat, controleer echter of dit geschikt is voor uw plafond. Ook moet het plafond sterk genoeg zijn om het gewicht van dit apparaat te dragen. Wij raden aan om dit door een gekwalificeerd persoon te laten doen.

- Dit apparaat mag alleen bevestigd worden door middel van schroeven.

- Verwijder het beschermlaagje waarin het apparaat verpakt is voor transport.

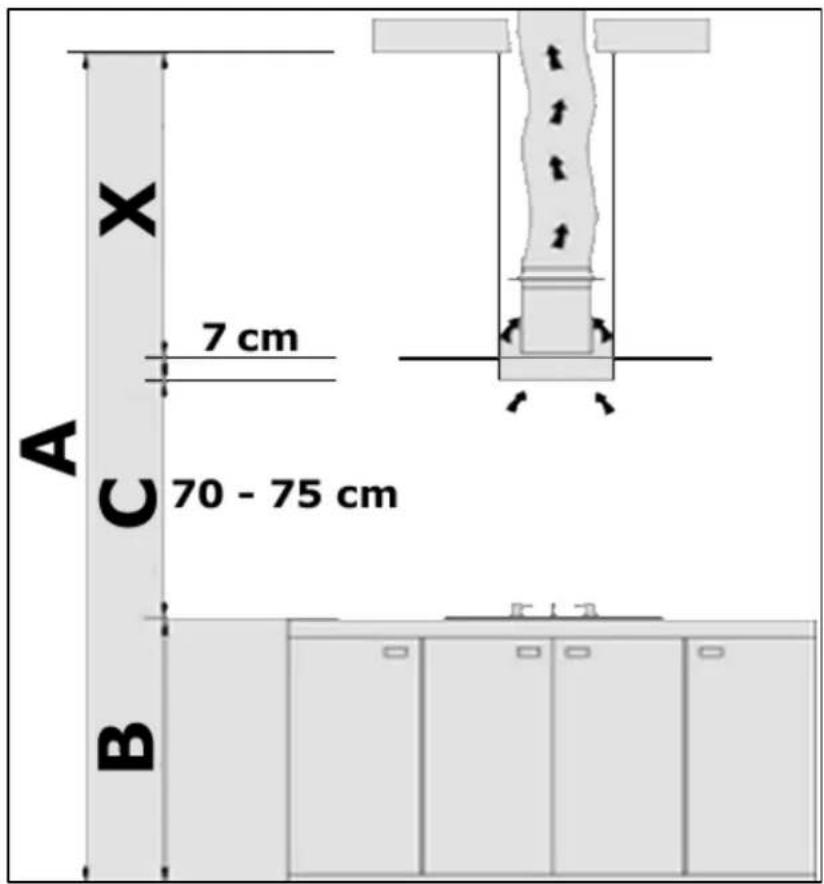

Positionering

X = Hoogte van het apparaat

A = Totale hoogte van de keuken

B = Hoogte van de keukenblad

C = Ruimte tussen fornuis en afzuigkap

7 cm = Hoogte van de canopy canopy

○ Om de hoogte te bepalen moet de volgende formule gebruikt worden: X = A - (B + C + 7 cm) .

BELANGRI JK: Uw plafond moet een minimale hoogte van 2,3 meter hebben, anders kunt u problemen krijgen met installeren.

Installatie afzuigkap

BELANGRIJK: BESLIS VOOR INSTALLATIE OF U HET APPARAAT IN EXTRACTIE MODE OF CIRCULATIEMODE GEBRUIKT. ZIE PAGINA 25 VOOR HET VERSCHIL TUSSEN DEZE 2 OPTIES.

o Wij bevelen aan dat het apparaat door 2 mensen geïnstalleerd wordt.
- Hang uw apparaat uitsluitend aan plafonds die het gewicht kunnen dragen. Hang het apparaat nooit van een verlaagd plafond.
o BELANGRI JK: Het plafond moet tenminste een gewicht van 40 kg kunnen dragen.
o BELANGRI JK: Het plafond moet tenminste 30mm dik zijn.
- Het verschil tussen fornuis en kap moet tenminste 700mm zijn. Dit apparaat kan niet bevestigt worden aan twee naastliggende keuken kastjes.
- Als u het apparaat in extractie mode gebruikt moet u er zorg voor dragen dat er een kanaal aangelegd is voor u de kap installeert.

BELANGRIJK: UW AFZUI GKAP MAG PAS WORDEN AANGESLOTEN OP HET ELECTRICITEITSNET NADAT DE REST VAN DE INSTALLATIE AFGEMAAKT IS.

Installatie glazen kap

o Draai het apparaat voorzichtig om zodat de filter boven is.

- Verwijder de schroeven die het filter op haar plaats houden en trek het filter vervolgens uit de kap.

o Met gebruik ven een schroevendraaier, verwijder de 6 schroeven die de onderkant van het apparaat vasthouden.

○ Verwijder ook de schroeven van het lichtpaneel dat zich binnenin bevindt.

- Verwijder de onderkant van de afz uigkap door het naar boven en weg van het apparaat te trekken.

- Open de toegang tot de stroomvoorziening en neem voorzichtig de bedrading.

o Breng vervolgens heel voorzichtig de glazen kap naar het apparaat.

o Plaats het glas boven op de afzuigkap.

o Druk de bedrading van de verlichting vervolgens weer naar binnen. Schroef dit vervolgens vast.
- Plaats als laatste de onderkant van het apparaat terug.
- Als laatste bevestig de schroeven die de onderkant bevestigen aan het apparaat.

○ BELANG RIJK: De schroeven moeten volledig vastgedraaid worden.

Bijgevoegde installatie componenten

Monteren afzuigkap aan het plafond

1) Positioneer de hangplaat aan het plafond en markeer de positie van de schroeven.

- Als u de kap in extractie mode gaat gebruiken markeer dan ook de binnenste cirkel. Maak hier een gat waardoor later de pijp doorheen gaat tijdens het installeer proces.

- De hangplaat moet stevig aan het plafond worden bevestigd met gebruik van de 40 mm x ST6 schroeven (9 stuks) en pluggen. (BELANGRI JK: Zie ook pagina 19 met betrekking op pluggen).

○ Afhankelij k van het materiaal van het plafond is het mogelijk dat u 6 expansie schroeven moet gebruiken (beton).

2) Zet de hoekbeugels op de vereiste hoogte en schroef ze in deze positie met gebruik van de 10 mm x M4 moeren en bouten met sluitringen (12) (zie diagram).

○ BELANGRIJK: er moet een overlap per beugel zijn van TENMINSTE 100MM.

○ Schroef vervolgens het connectie plaatje aan de onderkant van de beugel met gebruik van de 10 mm x M4 moeren en bouten met sluitringen (12).

2) Als u de kap in extractie mode gaat gebruiken sluit dan de ring voor de afzuigpijp aan met behulp van de zelftappende schroeven (4).

o Plaats de be ugels in uw afzuigkap.

- Plaats het bovenste schouwgedeelte op de kap.

4) Vind de gaten boven in uw kap waar u de beugels gaat bevestigen.

- De positie van de gaten staan links in de diagram aangegeven.

5) Gebruik de 10 mm x M4 moeren en bouten met sluitringen (6) om de beugels aan de kap te bevestigen.

○ BELANGRIJK: De moeren moeten aan de onderkant bevestigd worden en zo secuur mogelijk vastgedraaid worden.
○ BELANGRIJK: Alle schroeven moeten met een schroevendraaier geheel vastgedraaid worden.

- Als u de kap in extractie mode gaat gebruiken moet u nu de afzuigpijp aan de ring koppelen.

BELANGRIJK: De volgende stappen moeten worden uitgevoerd door 2 personen. De kap moet ondersteund worden totdat deze secuur aan de bevestigingsplaat is gemonteerd.

5) Til de kap op om deze aan de bevestigingsplaat te hangen.

- Als uw de kap in extractiemode gaat gebruiken, steek dan de afzuigpijp door het gat dat u in stap 1 gemaakt heeft en sluit deze vervolgens aan uw externe afvoer aan.

6) Gebruik de 10 mm x M4 moeren en bouten met sluitringen (6) om de beugels aan de bevestigingsplaat te hangen.

BELANGRI JK:Deze schroeven moeten volledig vastgedraaid worden.

7) Schuif het bovenste schouwgedeelte naar boven en bevestig deze aan de bevestigingsplaat op het plafond met behulp van de zelftappende schroeven (3).

Afmaken installatie

○ Aansluiting elektriciteit moet geschieden volgens de elektrische benodigdheden op het informatieplaatje. Sluit vervolgens de stroom aan (zie ook pagina 18).
- Controleer alle functies van het apparaat, zowel de snelheden als de verlichting.
o Poets de roestvrijstalen delen van het apparaat met een poetsmiddel geschikt voor roestvrijstaal.
- Als u het apparaat in circulatiemode gebruikt moet u vervolgens de koolstoffilters installeren. Zie ook “installeren koolstofffilters” op pagina’s 16-17.

Extractie mode of circulatie mode?

Wat is het verschil tussen extractie en circulatie?

Voor de beste resultaten zuigt het apparaat de lucht uit de ruimte via een extern kanaal.

Mocht u in een flat wonen of wordt het apparaat ver van een buitenmuur geïnstalleerd, is dit niet mogelijk. Dan kunt u circulatie mode gebruiken.

In circulatie mode wordt de lucht via het filter opgenomen en vervolgens door een koolstofffilter gepurificeerd. Daarna wordt de schone lucht weer in de ruimte geblazen.

Wat is een koolsstofffilter en heb ik er een nodig?

Alle kappen hebben een filter maar als u dit apparaat in circulatie mode gebruikt zult u een koolstofffilter moeten installeren.

Externe koker

○ Installeer de ring aan de bovenkant van de kap en sluit vervolgens een 125mm kanaalpijp aan. (dit is niet meegeleverd met het apparaat).
- Het andere eind van de kanaalpijp moet bevestigd worden aan een uitlaat die geschikt is voor afzuigkappen. Het moet een dwarsdoorsnede hebben van tenminste 150 cm ^2 .
- De maximale afstand tussen de ring en de uitlaat moet 3 meter zijn met een bocht van 90 graden.
- Voor elke additionele bocht van meer dan 90 graden die u maakt wordt de maximale afstand tussen de koppeling en uitlaat verkort bij 1 meter.

Mogelijke problemen en oplossingen

BELANGRIJK: Mocht uw apparaat niet naar behoren functioneren, refereer naar onderstaande oplossingen voordat u Baumatic Customer Care belt.

Mijn afzuigkap start niet.

o Controleer dat de kap op de juiste manier is aangesloten op het elektriciteitsnet.
o Controleer of de snelheid juist is gekozen.

Mijn afzuigkap werkt niet optimaal.

• Een te lage snelheid is gekozen.
• De filter is vuil en moet gereinigd worden.
• Er is niet genoeg ventilatie in de keuken.
• Als de kap geïnstalleerd is voor circulatie mode controleer of de koolstoffilters vervangen moeten worden.
• Als de kap geïnstalleerd is voor extractie mode controleer dat het kanaal niet geblokkeerd is.

Mijn afzuigkap stopt met werken tijdens het gebruik.

- De automatische veiligheids uitschakeling is geactiveerd.

- Zet uw fornuis uit en wacht voor de automatische veiligheids uitschakeling te deactiveren.

o BELANGRIJK: Als u de kap te laag hebt geïnstalleerd zal de automatische veiligheids uitschakeling regelmatig geactiveerd worden. Uw apparaat kan beschadigd raken als dit te vaak gebeurt.

BELANGRIJK: Mocht uw apparaat niet naar behoren functioneren verwijder dan de stekker uit het stopcontact en neem contact op met de Baumatic Advies Lijn.

Mocht een monteur gevraagd worden om een reparatie uit te voeren als het apparaat nog onder garantie is en vindt dat het probleem niet veroorzaakt wordt door een technische fout dan zult u mogelijk de kosten van de monteur moeten betalen.

Dit apparaat moet ten allen tijden toegankelijk zijn voor een monteur. Als het apparaat op een dusdanige manier geïnstalleerd is dat de monteur vermoedt dat er schade aan uw keuken zal kunnen ontstaan zal de monteur geen reparatie uitvoeren.

Dit geldt ook voor situaties waarbij dit apparaat is ingebouwd door middel van tegels, hout.

Voor de garantievoorwaarden verwijzen wij u naar het garantiebewijs dat u krijgt met dit apparaat.

BELANGRIJK: Baumatic Ltd. verbetert continu de producten en behoud het recht om dit zonder vooraankondiging te doen.

Baumatic®

United Kingdom

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

Sales Telephone

[phone]

Sales Fax

[phone]

Grindzuigerstraat 22

1333 MS ALMERE

Nederland

[phone]

www.baumatic.nl
