Merk	Baumatic
Model	BE939SS
Producttype	Afzuigkap (inbouw)
Energievoorziening	220V-50Hz
Motorvermogen	190 W
Verlichting	4 × halogeenlamp ≤20 W elk
Maximale luchtdoorvoer	750 m³/h
Luchtdruk	≥250 Pa
Geluidsniveau	≤62 dB
Afsluitdiameter	150 mm
Aanbevolen installatiehoogte	65-75 cm boven het fornuis
Filters	Anti-vet metalen filters, optioneel koolstoffilter
Snelheden	3 standen (laag, medium, hoog)
Timer	Ja, automatische uitschakeling na 12 minuten
Display	LED-klok (24-uurs formaat)
Bedieningspaneel	Laagspanning (12 VAC) aanraakknoppen
Materialen	Roestvrij staal
Onderhoud	Filters reinigen in warm water of vaatwasser (60°C); lampen en motor toegankelijk
Veiligheid	Kinderbeveiliging, uitschakeling bij overbelasting, isolatie transformator
Gewicht (geschat)	Ongeveer 20 kg

Veelgestelde vragen - BE939SS BAUMATIC

Op welke hoogte moet ik de afzuigkap installeren?

De aanbevolen installatiehoogte is 65-75 cm boven het fornuis voor optimale prestaties.

Hoe maak ik de anti-vet filters schoon?

Week de filters 3 minuten in warm water (40-50°C) met een vetoplosser en borstel ze voorzichtig. Ze kunnen ook in de vaatwasser op 60°C worden gewassen. Gebruik geen schuurmiddelen.

Moet ik een koolstoffilter gebruiken?

Een koolstoffilter is optioneel en alleen nodig bij recirculatie (als de kap niet naar buiten wordt afgevoerd). Het kan worden geïnstalleerd zoals aangegeven in diagram 11 van de handleiding.

Hoe vervang ik de verlichting?

Schakel de afzuigkap uit. Verwijder de beugel en het glas, neem de kapotte halogeenlamp (max. 20W) eruit en plaats een nieuwe. Zet het glas en de beugel terug.

Hoe stel ik de klok in?

Houd de TIMER-knop enkele seconden ingedrukt tot de uren knipperen. Gebruik de SPEED-knop om vooruit te gaan en de LIGHT-knop om terug te draaien. Druk nogmaals op TIMER om de minuten in te stellen. Bevestig met TIMER.

Wat zijn de snelheidsstanden?

De afzuigkap heeft 3 snelheden: laag, medium en hoog. Druk herhaaldelijk op de SPEED-knop om te schakelen. Het apparaat onthoudt de laatst gebruikte stand.

Hoe gebruik ik de timer voor automatische uitschakeling?

Druk tijdens bedrijf op de TIMER-knop; in het display verschijnt '12:00'. De kap schakelt na 12 minuten automatisch uit. Dit is handig om na het koken nog even door te laten zuigen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de stroomtoevoer en of de stekker goed zit. Als het display niet oplicht, kan de zekering zijn gesprongen. Raadpleeg bij aanhoudende problemen een gekwalificeerde elektricien.

Hoe lang is de garantie?

Baumatic biedt doorgaans 2 jaar garantie. Bewaar uw aankoopbewijs en garantiekaart. Voor specifieke voorwaarden verwijzen we naar de documentatie bij het apparaat.

Is de afzuigkap luidruchtig?

Het geluidsniveau bedraagt maximaal 62 dB, wat overeenkomt met een normaal gesprek. De motor is ontworpen voor stille werking.

GEBRUIKSAANWIJZING BE939SS BAUMATIC

Gebuiksaanwijzing voor Baumatic

BE939SS-EU

Afzuigkap

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

Opmerking milieu

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren, betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
• Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze.

Inhoud

Gebruik van uw afzuigkap						Chyba! Záložka není definována.
Tijd instellen 6
Regelen	van	de	snelheid
A	u	t	o	m	a	t	i	s	c	h	e

Schoonmaak en onderhoud 8

Verwisselen en schoonmaken van de anti-vet filters 8

Verwisselen verlichting 10

Elektrisch diagram 11

Hoofd Parameters 11

Belangrijke veiligheidsinformatie

Waarschuwing

Laat kinderen de afzuigkap niet bedienen

o Uw afzuigkap is alleen bestemd voor huishoudelijk gebruik en niet geschikt voor barbecues, snackbars of andere commerciële instellingen
○ Installatie moet geschieden door een gekwalificeerde elektricien of bekwaam persoon.
- De zuigkap en filterroosters moeten met regelmaat schoongemaakt worden zodat uw apparaat optimaal blijft functioneren.
o Zorg dat uw afzuigkap uitstaat voordat u deze schoonmaakt
o Gebruik geen open vuur om uw afzuigkap te drogen.
- Als er een probleem is met uw afzuigkap neemt u dan contact op met een door uw leverancier aangewezen technisch bedrijf.
- Zorg voor genoeg ventilatie als uw afzuigkap en fornuis aanstaan.
- Sluit niet uw afzuigkap op een central afzuigsysteem aan.
- Voordat u dit apparaat installeert en gebruikt, leest u alstublieft de gebruiksaanwijzingen zorgvuldig en zorg ervoor dat het voltage aangegeven op het apparaat overeenkomt met het voltage in uw huis.
- Voor optimale prestatie van uw apparaat, leest u alstublieft de gebruiksaanwijzingen voor installatie en gebruik en bewaar de gebruiksaanwijzingen in een veilige plaats.
o Bewaart u het garantiebewijs en aankoopbewijs zorgvuldig voor uw garantie op dit apparaat.

De zuigkap en filterroosters moeten met regelmaat schoongemaakt worden zodat uw apparaat optimaal blijft functioneren!

Functions

1. Deze kap is geproduceerd met materialen van hoge kwaliteit, een gestroomlijnd design overeenkomstig met technische en fysische theorieën, hoog en luxurieus met een schoon gevoel en er zijn verschillende stijlen om van te kiezen zodat u uw keuken kunt perfectioneren.
2. Uitgerust met een grote, krachtige en bijna geluidloze elektrische motor en centraal blad, levert dit apparaat sterke zuigkracht, zeer weinig lawaai, non - stick vet filter en is gemakkelijk schoon te maken.
3. Met het geïsoleerde, lage spanning bediening paneel (12 vAC), is het licht meer geconcentreerd en gemakkelijk te bedienen.
4. Het filter is gemakkelijk te verwijderen en schoon te maken, en de motor en andere delen kunnen simpel afgenomen worden.
5. Speciaal ontworpen wind tunnel en opvang van olie zorgt ervoor dat er geen vet achterblijft in de pijp.

Installatie

1. De afzuigkap moet geplaatst worden op een afstand van 65-75cm (26-30inch) van het fornuis voor het beste resultaat. (diagram 1).

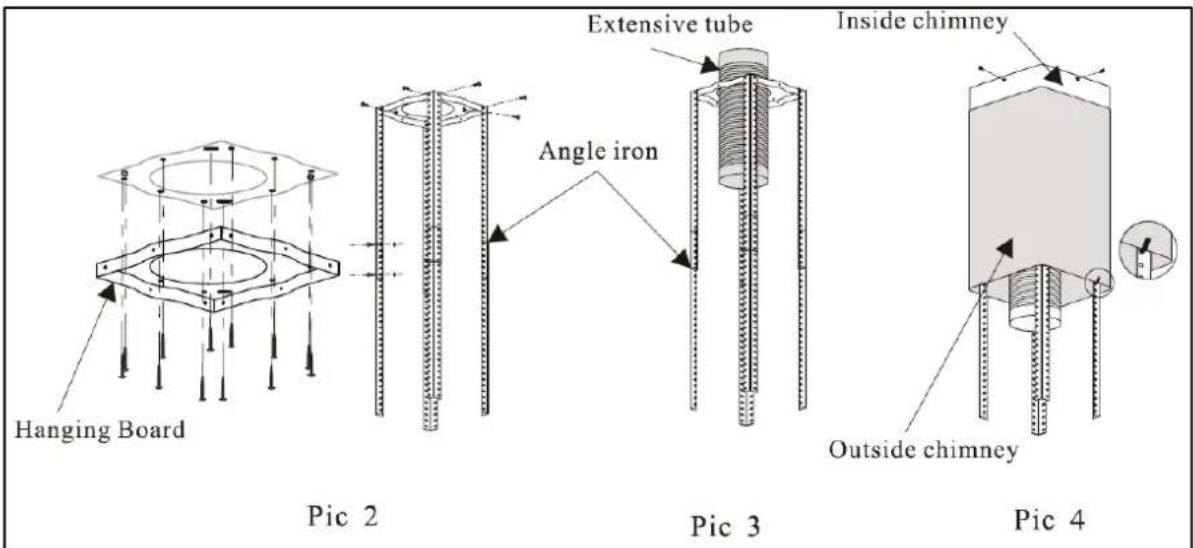

2. Voor veiligheid, het plafond moet tenminste 120 kg kunnen dragen en moet tenminste 30mm dik zijn. Boor een gat van 170mm in het plafond zoals u ziet op diagram 2.
3. Om de afzuigkap op te hangen dienen er 12 gaten geboort te worden in het plafond (diagram 2), en gebruik 12 platte schroeven. (Voor plafonds van beton gebruik 8 pluggen voor installatie), daarna gebruikt u 8 M4*10 schroeven en M4 om de steunen te bevestigen tenminste 100mm zijn).

1. Plaats de verlengde pijp door het gat van 170mm naar buiten. (Diagram 3).

2. Gebruik de 4 ST4*8 installatie schroeven om de binnenste schoorsteen te bevestigen en de S-haak voor de buitenkant

1. Gebruik 4 ST4*8 installatie schroeven om de kap te installeren (diagram 5).
2. Met tenminste 2 mensen, gebruik 16 M4*10 schroeven om de kap aan de steunen te bevstigen (Diagram 6).
3. Bevestig de pijp, (diagram 7) en zorg ervoor date r geen ruimte tussen zit. Verwijder de S-haak en trek de buitenste schoorsteen naar beneden. (diagram 8)

Gebruik van uw afzuigkap

Voordat u de afzuigkap gebruikt, zorg ervoor dat deze geinstalleerd is door een gekwalificeerd persoon, en volgens de informatie in Baumatic's instructie boek.

o Het controle paneel vindt u in het midden van de kap.

o Hier ziet u verschillende knoppen voor verschillende functies.

Tijd instellen

- Nadat het apparaat van stroom voorzien is, drukt u de ON/OFF knop in om het apparaat aan te zetten. De display lichten zullen aangaan, mochten er vervolgens geen andere knoppen worden gebruikt dan zal dit na 30 seconden uitgaan.

o Houd de TIMER knop enkele seconden ingedrukt, hierna beginnen de uren op uw display te knipperen.

o Gebruik de SPEED SELECTION knop om de klok vooruit in te stellen.

o Gebruik de LIGHT ON/OFF knop om de klok terug te draaien.

o De klok op uw afzuigkap gebruikt het 24 uur model.

- Als de correcte tijd is ingesteld drukt u de TIMER knop nogmaals in: nu knipperen de minuten.

o Gebruik dezelfde knoppen om de juiste minuten in te stellen.

o Drukt u nogmaals op de TIMER knop; de tijd is nu opgeslagen.

Regelen van de snelheid

o Druk de ON/OFF knop in om het apparaat aan te zetten. De display lichten zullen aangaan, mochten er vervolgens geen andere knoppen worden gebruikt dan zal dit na 30 seconden uitgaan.

- De afzuigkap heeft 3 snelheden; laag, medium and hoog.

o Druk de SPEED SELECTION knop een keer in en de afzuigkap zal op lage snelheid draaien.

o Druk de SPEED SELECTION knop nogmaals in en de afzuigkap zal op medium snelheid draaien.

o Druk de SPEED SELECTION knop nogmaals in en de afzuigkap zal op hogr snelheid draaien.

- Als u de SPEED SELECTION knop indrukt terwijl de afzuigkap op hoge snelheid draait dan zal deze weer op lage snelheid gaan draaien.

- Om de afzuigkap uit te zetten gebruikt u de ON/OFF knop.

o Wanneer u de afzuigkap weer gebruikt zal deze draaien op de laatst gebruikte stand.

Automatische uitschakeling

- Als de afzuigkap aanstaat en u drukt de TIMER knop in verschijnt het nummer 12:00 in uw display.

- Dit betekent dat de afzuigkap nog 12 minuten zal werken op de geselecteerde snelheid.

- Zodra de 12 minuten voorbij zijn zal het apparaat zichzelf uitschakelen.

- Gebruik deze functie als u klaar bent met koken. Druk de TIMER knop in en de afzuigkap blijft doordraaien om resterende luchtjes weg te zuigen zonder dat u zelf terug hoeft naar de keuken om het apparaat uit te schakelen.

BELANGRIJK: HET IS ZINVOL OM HET APPARAAT 10 MINUTEN VOORDAT U KOOKT AAN TE ZETTEN OF TENMINSTE ALS U BEGINT TE KOKEN. LAAT UW APPARAAT OOK 10 MINUTEN DRAAIEN NADAT U KLAAR BENT MET KOKEN.

Schoonmaak en onderhoud

Verwisslen en schoonmaken van de anti-vet filters

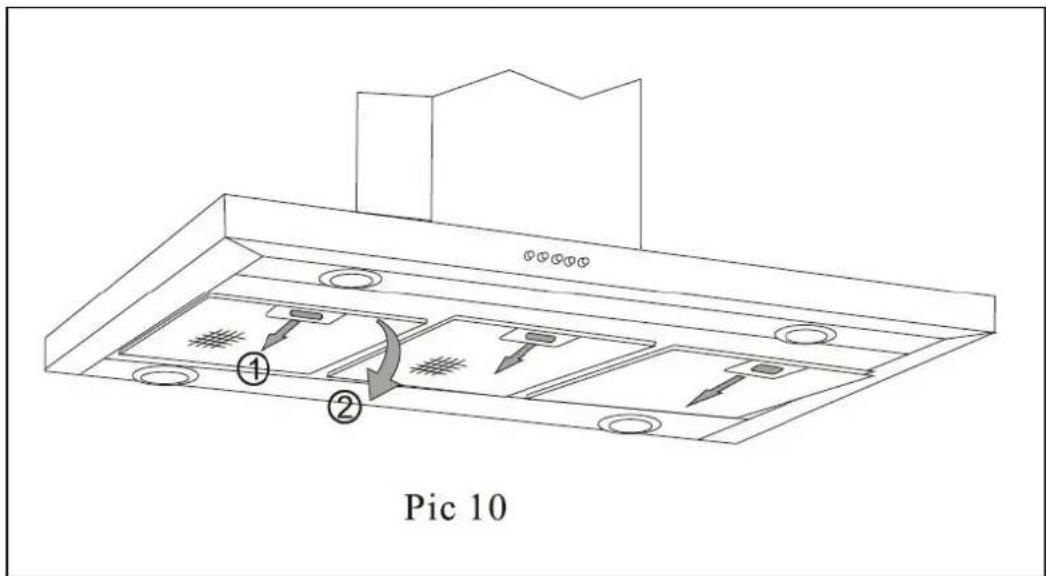

Verwijder de filters zoals u in diagram 10 ziet.

o Maak de filters schoon volgens onderstaande aanwijzingen:

- Week de filters voor 3 minuten in warm water (40-50 graden) met een vetoplosser. Was de filters daarna met een zachte borstel en gebruik niet teveel kracht om

beschadigingen te voorkomen.

- De filters kunnen in een vaatwasser gewassen worden met wasmiddel op een temperatuur van 60 graden.

- Gebruik nooit een schuurmiddel; dit kan de kap beschadigen.

o Zorg ervoor dat de afzuigkap uitstaat voordat u schoonmaakt.

○ Installatie van het carbon filter, Diagram 11.

Verwisselen van de verlichting

• Verwijder de beugel en het glas en neem de kapotte verlichting eruit (diagram 12).
• Plaats de nieuwe verlichting, en vervolgens het glas en de beugel.
  o Attentie!

Voordat u verlichting vervangt zorg ervoor dat het apparaat uitgeschakeld staat.

Elektrisch diagram

Hoofd Parameters

Model nr. BE939SS-EU
Voltage	220V-50Hz
Verlichting ≤20WX4	(halogen light)
Motor sterkte 190 W
Diameter luchtslang 150mm
Max lucht stroom 750M	^3/h
Lucht druk ≥250 Pa
Geluid ≤62 dB
