Type product	Regelset voor warmtedistributie (alleen tapwater)
Merk	Ferroli
Model	KVM BlueCity 200
Afmetingen (h x b x d)	475 x 315 x 325 mm
Aansluitingen primair	22 mm knel (via verloop 18-22)
Aansluitingen tapwater	15 mm knel (via verloop 18-15)
Maximale tapwaterflow	8 l/min (bij 60°C)
Maximale werkdruk warmtedistributie	10 bar
Maximale werkdruk tapwater	10 bar
Maximale aanvoertemperatuur	95°C
Warmtewisselaar	Dubbelwandige platenwarmtewisselaar (SWEP B16DWH)
Tapwaterregeling	Danfoss RAVI thermostatische regelaar
Elektrische voeding	Geen (niet van toepassing)
Onderhoudsinterval	Elke 24 maanden door erkend installateur
Garantie toestel	2 jaar na installatie (mits geregistreerd)
Garantie warmtewisselaar	10 jaar na installatie (mits geregistreerd)
CE-markering	Ja (voldoet aan Machinerichtlijn, EMC, Laagspanning)
KIWA-keur	Ja (warmtewisselaar volgens BRL 656/2)
Toepassing	Uitsluitend warmtapwaterbereiding in collectieve systemen
Beschermingsklasse	IPX2D

Veelgestelde vragen - KVM BlueCity 200 FERROLI

Wat is het verschil tussen de KVM BlueCity 200 en 300?

De BlueCity 200 is alleen voor warmtapwaterbereiding (solo systeem). De BlueCity 300 is een gecombineerde regelset voor zowel CV als tapwater (meng injectie systeem).

Hoe stel ik de tapwatertemperatuur in?

De tapwatertemperatuur wordt automatisch geregeld door de RAVI tapwaterregelaar. Deze handhaaft een constante temperatuur (ca. 60°C) zonder dat u handmatig hoeft bij te stellen.

Moet het toestel worden aangesloten op elektriciteit?

Nee, de BlueCity 200 heeft geen elektrische aansluiting nodig. Het werkt volledig mechanisch en thermodynamisch.

Kan ik een kamerthermostaat aansluiten?

Nee, dit model is uitsluitend voor tapwaterbereiding en heeft geen CV-functie. Een kamerthermostaat is alleen nodig bij gecombineerde modellen zoals de BlueCity 300.

Heeft het toestel een OpenTherm-aansluiting?

Nee, de BlueCity 200 beschikt niet over elektronica en ondersteunt geen OpenTherm-communicatie.

Wat is de maximale tapwaterflow?

De maximale flow is 8 liter per minuut bij een tapwatertemperatuur van 60°C.

Hoe vaak moet onderhoud worden uitgevoerd?

Ferroli adviseert een periodieke inspectie elke 24 maanden door een erkend installateur. Dit omvat controle op lekkage, vervuiling van filters en werking van regelkleppen.

Wat moet ik doen bij een storing?

Raadpleeg eerst de handleiding. Neem bij aanhoudende problemen contact op met uw installateur. Reparaties mogen alleen door erkende vakmensen worden uitgevoerd.

Heeft het toestel invloed op de CV-installatie?

Nee, de BlueCity 200 is een standalone tapwaterregelset en heeft geen invloed op de CV-installatie. Het warme water uit het distributienet wordt alleen gebruikt voor tapwater.

Wat zijn de garantievoorwaarden?

Het toestel heeft 2 jaar garantie (mits aangemeld binnen 30 dagen na installatie). De warmtewisselaar heeft 10 jaar garantie. Garantie geldt alleen bij installatie en onderhoud door erkende bedrijven.

GEBRUIKSAANWIJZING KVM BlueCity 200 FERROLI

Gebruikershandleiding Montagehandleiding Technische specificaties

Regelset voor Warmtedistributie

KVM BlueCity 100

KVM BlueCity 200

KVM BlueCity 300

KVM BlueCity 400

Gefeliciteerd met uw nieuwe regelset voor warmtedistributie. Dit toestel is een ontwikkeling van KVM en Ferroli en biedt u naast een hoog comfort een laag energieverbruik: Gunstig voor u en voor het milieu.

De gebruikershandleiding biedt u diverse adviezen om goed met uw toestel, de CV- en warm water-installatie om te gaan. Wij raden u daarom aan deze zorgvuldig te lezen en te bewaren.

Draag bij verhuizing de handleiding a.u.b. over aan de nieuwe gebruiker van het toestel

Garantiebewijs

Wij verzoeken u, binnen 30 dagen na de installatiedatum, de garantie op uw toestel te registreren via internet. Dit kan eenvoudig via onze website www.ferroli.nl.

Installatie

Het toestel dient door een erkende installateur of energiebedrijf geïnstalleerd, in bedrijf gesteld en onderhouden te worden.

Onderhoud

Onderhoud en eventuele reparaties mogen alleen door deskundige installatie- of onderhoudsbedrijven worden uitgevoerd (in dit document genoemd: installateur).

De montage handleiding biedt u een handzame hulp bij het installeren van het toestel. Deze handleiding is opgebouwd uit de volgende hoofdstukken.

Aandachtspunten vóór montage

U wordt in dit hoofdstuk geattendeerd op belangrijke zaken die u voorafgaand aan de montage moet weten.

Montage-instructie

Deze instructie legt bondig uit hoe het toestel gemonteerd en in bedrijf gesteld wordt.

Werking, inspectie en service

Raadpleeg dit hoofdstuk bij inspectiebeurten en storingen.

Dit hoofdstuk vermeldt de technische gegevens en bevat het elektrisch aansluitschema.

Onderhoud

Voor noodzakelijk onderhoud, zie blz. 9 en 20.

Garantie

Voor garantievoorwaarden, zie blz. 26.

Belangrijke gegevens en garantie aanmelden

Achterin aan de binnenzijde van de kaft staan belangrijke gegevens en bevindt zich de garantiekaart.

Naam en telefoonnummer installateur of onderhoudsbedrijf:

Wij behouden ons het recht voor om wijzigingen / verbeteringen aan het product en bijgevoegde informatie aan te brengen zonder voorafgaande kennisgeving. Op www.ferroli.nl staat de meest actuele versie van deze handleiding, die alle eerdere versies vervangt. Uiteraard is de inhoud van de nieuwere versie van deze handleiding te gebruiken in plaats van de eerder gepubliceerde versies. Deze gebruikershandleiding is met grote zorg samengesteld. Ondanks deze zorg kan Ferroli Nederland geen verantwoordelijkheid accepteren voor fouten in deze handleiding of voor de gevolgen van zulke fouten.

Documentnummer: DRS 7014 Versie: 2 Datum: juni 2014

Gebruikershandleiding Montagehandleiding Technische specificaties

Regelset voor Warmtedistributie KVM BlueCity

Gebruikershandleiding

bladzijde 5 - 9

1. Algemeen 5
2. Werking 6
3. Het in en uit bedrijf nemen van het toestel 7
4. Gebruikersadviezen 8
5. Het ontluchten en vullen van de CV-installatie 9
6. Reiniging, onderhoud en inspectie 9

Montagehandleiding bladzijde 11 - 24

Inhoud montagehandleiding en technische specificaties

Voorschriften en aandachtspunten vóór montage

1. Voorschriften en aandachtspunten vóór montage 11

7.1 Voorschriften 11
7.2 Leveringsomvang 11
7.3 Benodigde vrije ruimte rondom het toestel 11
7.4 Extra aandachtspunten voor de complete installatie 11

Montage-instructie

1. Montage-instructie 12

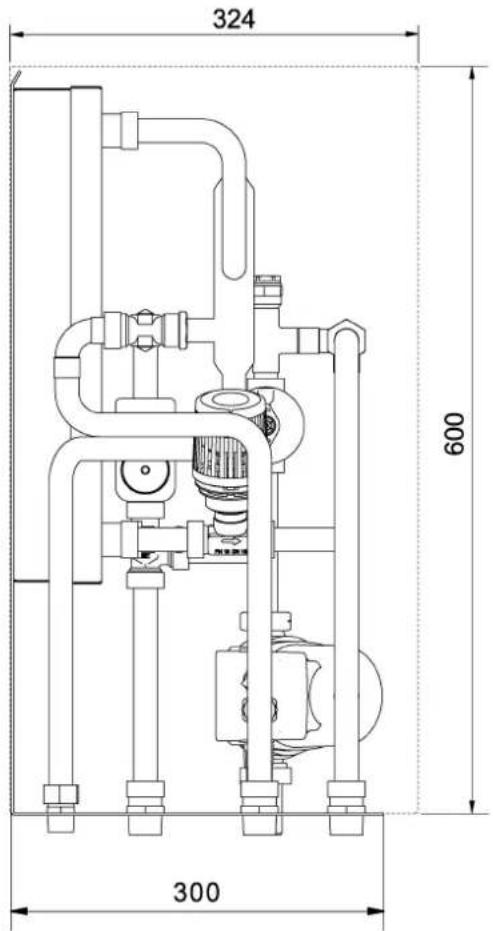

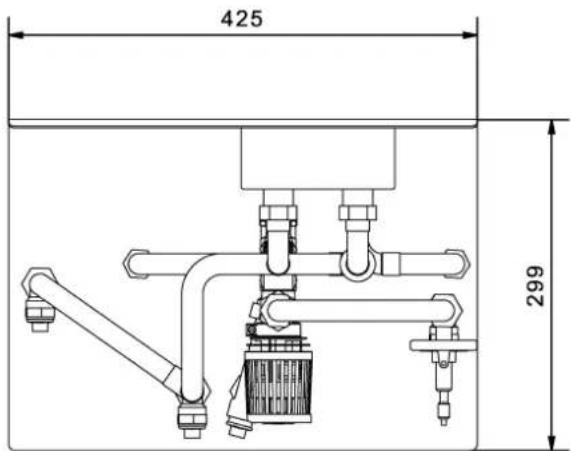

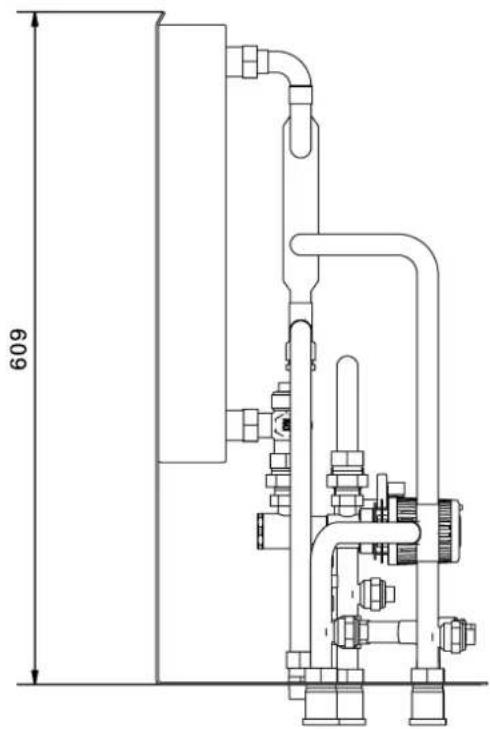

8.1 Afmetingen en aansluitingen 12
8.1.1 BlueCity 100 12
8.1.2 BlueCity 200 13
8.1.3 BlueCity 300 14
8.1.4 BlueCity 400 15
8.2 Ophangen van het toestel 16
8.3 Aansluitingen CV-zijdig 16
8.4 Aansluiten distributiezijdig 16
8.5 Aansluiten tapwaterzijdig 16
8.6 Aansluiten kamerthermostaat 16

1. Eerste ingebruikname 16

9.1 Voorbereidingen 16
9.2 In bedrijf nemen 16
9.3 Het toestel afstemmen op de installatie. 16

Opbouw, service, onderhoud en inspectie

1. Opbouw van het toestel 17

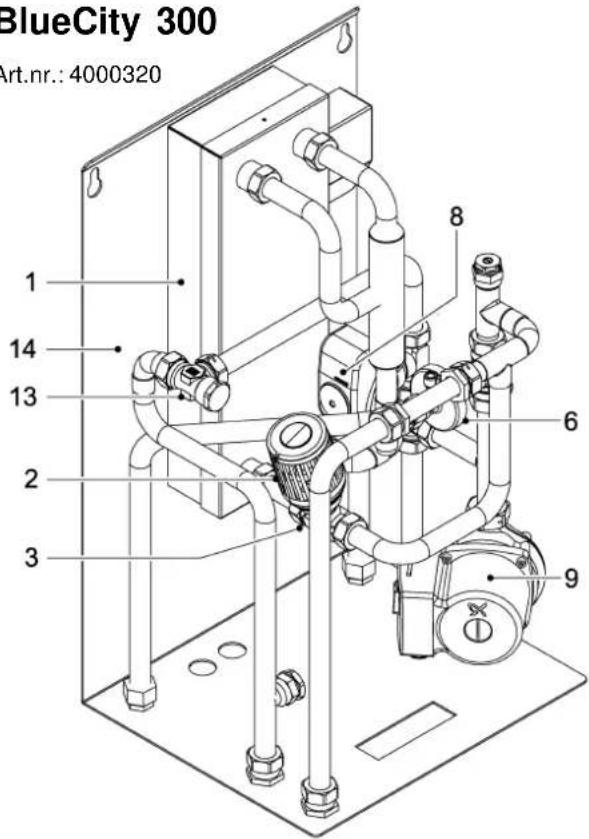

10.1 Componenten 17
10.2 Service-delen en accessoires 17

1. Onderhoud en inspectie 20

Technische specificaties

1. Technische specificaties 21

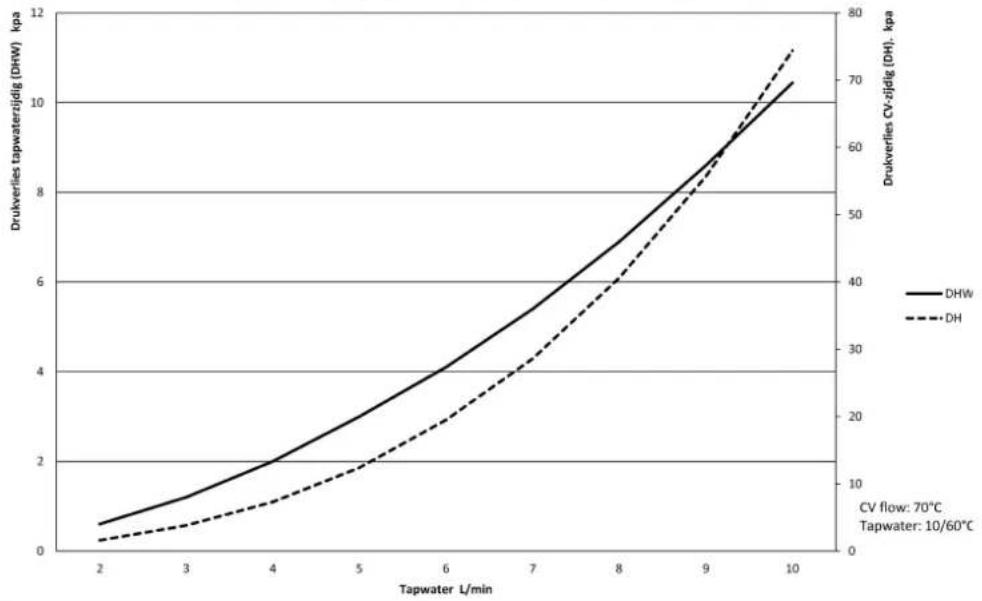

12.1 Drukverlies tapwater- en CV-zijdig 21

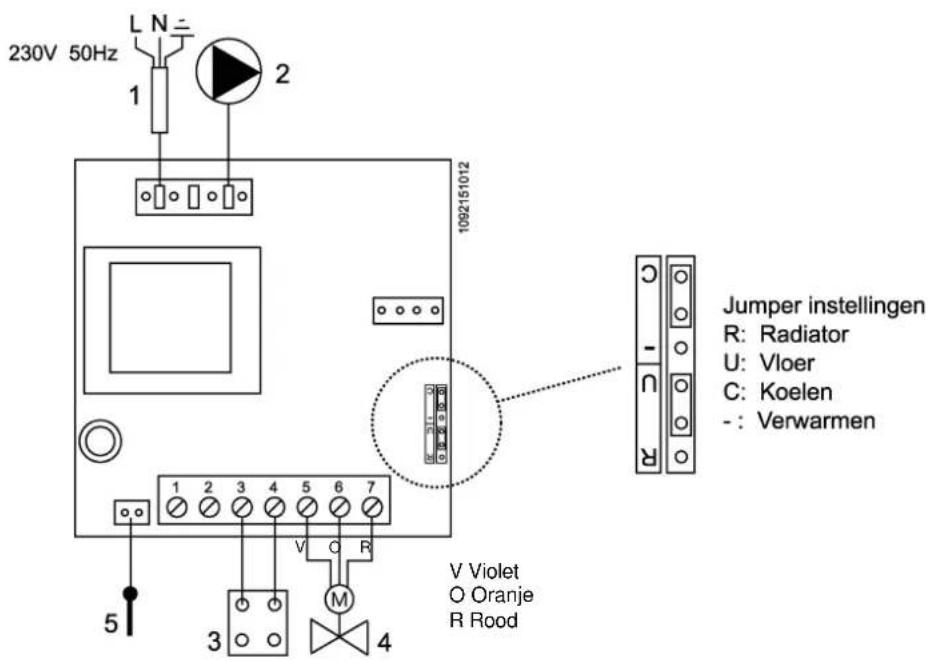

12.2 Elektrisch aansluitschema 24
12.3 Technische gegevens 24

1. Certificeringen van de KVM BlueCity 25

13.1 CE-markering 25
13.2 KIWA-keur 25

1. Garantievoorwaarden 26

Belangrijke gegevens KVM BlueCity 27

1. ALGEMEEN

Introductie

Met de KVM BlueCity is door Ferroli een doorbraak gerealiseerd in regelsets, vergelijkbaar met de ontwikkeling van de gasgestookte HR ketel in de tachtiger en negentiger jaren. De KVM BlueCity regelsets kunnen grofweg in twee catagorieën worden verdeeld: Regelsets voor enkel warm tapwaterbereiding (100 & 200) en gecombineerde regelsets voor CV en tapwater (300 & 400).

De units zijn specifiek ontwikkeld voor de vervangingsmarkt en kunnen op iedere bestaande situatie worden aangepast. Hierdoor wordt de installatietijd aanzienlijk gereduceerd en kunnen instellingen of regelingen rechtstreeks worden overgenomen. Uiteraard zijn deze regelsets uitermate geschikt voor de nieuwbouw.

Figuur 1.1 De KVM BlueCity 100 zonder mantel

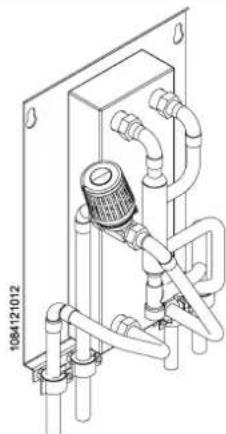

Figuur 1.2 De KVM BlueCity 200 zonder mantel

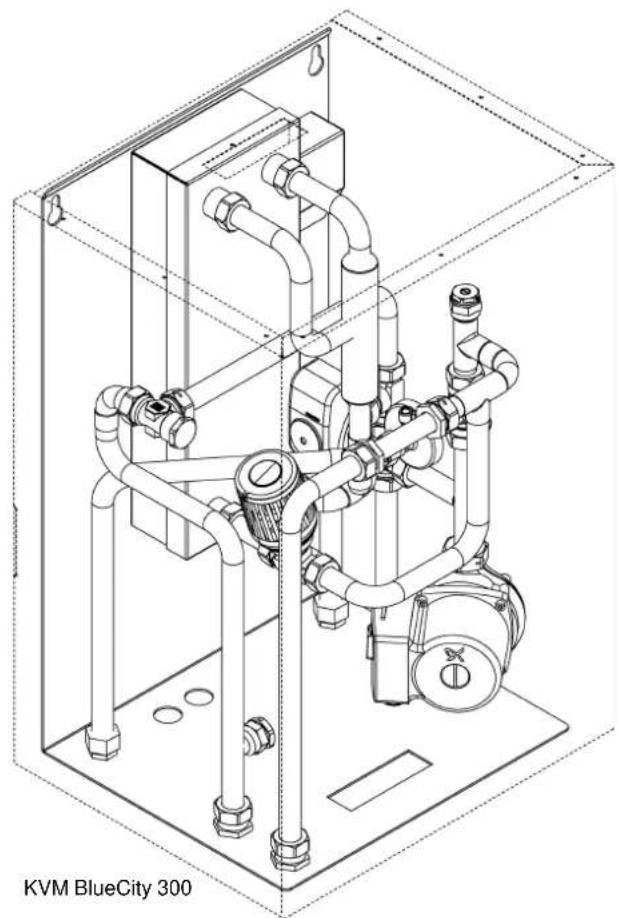

Figuur 1.3 De KVM BlueCity 300 zonder mantel

Figuur 1.4 De KVM BlueCity 400 zonder mantel

Enkele belangrijke eigenschappen en voordelen:

• De gebruikers hebben (net zoals bij HR ketels) de volledige keuze vrijheid in alle betere kamerthermostaten; zowel AAN/UIT-thermostaten als de OpenTherm®-thermostaten kunnen worden aangesloten.
• De KVM BlueCity is standaard te gebruiken voor nagenoeg alle typen warmtedistributie-systemen.
• Een bewezen lange levensduur.
• Door de KVM BlueCity te voorzien van een mantel heeft het product ook de uitstraling van een moderne HR ketel gekregen.

Voor uw veiligheid: Let op!

De KVM BlueCity is een toestel dat voldoet aan de strenge Europese veiligheidsnormen. Het CE-keurmerk (Conform de Europese normen) geeft dit aan.

Omdat er voor de verwarming gebruik wordt gemaakt van warm distributiewater en 230V voedingsspanning willen wij u op een aantal zaken attenderen:

• Warme leidingen

De KVM BlueCity toestellen zijn geconstrueerd voor CV-systemen met een maximale aanvoer-temperatuur van 95°C. Derhalve kunnen de leidingen en radiatoren deze temperatuur bereiken.

- Warm water

De tapwatertemperatuur is ongeveer 60°C en kan soms hoger zijn.

• 230 V elektrische spanning

De KVM BlueCity 300 bevat componenten die onder een spanning van 230V staan.

OpenTherm®

Dit toestel is uitgerust voor communicatie middels het OpenTherm®-protocol

2. WERKING

2.1 KVM BlueCity 100/200 Solo Systeem

De KVM BlueCity 100 en 200 regelsets zijn enkel voor tapwaterbereiding. Voor het leveren van warm tapwater zijn de regelsets voor-zien van een dubbelwandige platen warmtewisselaar [1]. Het warme water [A] uit het distributienet draagt in deze warmtewisselaar zijn warmte aan het koude tapwater [C] over.

Tapwaterregelaar RAVI

In de retourleiding van de warmte-distributie [B] is een tapwaterregelaar [2] aangebracht voor het regelen van de tapwatertemperatuur. Met een voeler wordt de temperatuur van het tapwater constant gemeten en doorgegeven aan de regelaar. Aan de hand van de meetgegevens stuurt de regelaar een tweewegafstuiter [3] open of dicht, waardoor er een thermostatische werking ontstaat.

A. Warmte-distributie aanvoer
B. Warmte-distributie retour
C. Koud tapwater
D. Warm tapwater

1. Warmtewisselaar

2. Tapwaterregelaar (RAVI)

3. 2-weg regelventiel (VMT)

Figuur 2.1 Werkingsschema van de KVM BlueCity 100 en 200

2.2 KVM BlueCity 300 Meng Injectie Systeem

De KVM BlueCity 300 regelset is een gecombineerde regelset voor CV en tapwaterbereiding.

Deze systemen danken hun naam aan de werking van de Centrale Verwarmingsinstallatie in de aangesloten woning. In deze systemen wordt door middel van een CV-pomp een circulatie over alle verwarmingslichamen verzorgd, waarna de warmte door de regelset stapsgewijs wordt geinjecteerd.

Deze warmte vermengd zich vervolgens met een hoeveelheid circulerend water, waardoor een mengtemperatuur ontstaat. Een groot voordeel van dit systeem is dat de circulatie over de binneninstallaties ten allen tijde gelijk blijft. Om extra vermogen aan elk systeemdeel te kunnen leveren, wordt niet de waterhoeveelheid, maar de aanvoertemperatuur geregeld.

Veelal worden deze systemen standaard uitgevoerd met een kamerthermostaat regeling, waardoor de werking van de verwarmingsinstallatie gelijk is aan de werking van een HR-ketel. Hoewel inregeling van de binneninstallatie altijd zeer van belang is om het hoogste rendement uit de verwarmingsinstallatie te behalen, kan een meng injectie systeem de gevoeligheid voor onbalans in de installatie aanzienlijk verminderen.

A. Warmte-distributie aanvoer
B. Warmte-distributie retour
C. Koud tapwater
D. Warm tapwater
E. CV-aanvoer
F. CV-retour

1. Warmtewisselaar
2. Tapwaterregelaar (RAVI)

3. 2-weg regelventiel (VMT)

4. Passtuk warmtemeter

5. Delta-P Regelaar (AVPL)
6. Regelventiel
7. Servomotor
8. Circulatiepomp
9. Terugslagklep
10. Elektronische regeling
11. Sensor
12. Filter

Figuur 2.2 Werkingsschema van de KVM BlueCity 300

Voor het leveren van warm tapwater zijn de regelsets voorzien van een dubbel-wandige platenwarmtewisselaar [1]. Het water uit het distributienet [A] draagt in deze warmtewisselaar zijn warmte aan het koude tapwater [C] over.

Tapwaterregelaar RAVI

In de retourleiding van de warmte-distributie [B] is een tapwater-regelaar [2] aangebracht voor het regelen van de tapwatertemperatuur. Met een voeler wordt de temperatuur van het tapwater constant gemeten en doorgegeven aan de regelaar. Aan de hand van de meetgegevens stuurt de regelaar een tweewegafstuiter [3] open of dicht, waardoor er een thermostatische werking ontstaat.

2.3 KVM BlueCity 400 Directe Injectie Systeem

De KVM BlueCity 400 regelset is een gecombineerde regelset voor CV en tapwaterbereiding.

De KVM BlueCity 400 is een direct injectie systeem. Bij directe injectie wordt de warmte vanuit het distributienet [A] rechtstreeks naar de verwarmingsinstallatie in de woning getransporteerd [E]. Hierdoor wordt het water altijd met een maximale temperatuur aan de verwarmingslichamen geleverd. Om het vermogen te regelen, wordt de hoeveelheid water trapsgewijs geregeld.

Voor het leveren van warm tapwater zijn de regelsets voorzien van een dubbelwandige platenwarmtewisselaar [1]. Het warme water uit het distributienet [A] draagt in deze warmtewisselaar zijn warmte aan het koude tapwater [C] over.

A. Warmte-distributie aanvoer

Figuur 2.3 Werkingsschema van de KVM BlueCity 400

Tapwaterregelaar RAVI

In de retourleiding van de warmte-distributie [B] is een tapwater-regelaar [2] aangebracht voor het regelen van de tapwatertemperatuur. Met een voeler wordt de temperatuur van het tapwater constant gemeten en doorgegeven aan de regelaar. Aan de hand van de meetgegevens stuurt de regelaar een driewegafstuiter [4] open of dicht, waardoor er een thermostatische werking ontstaat.

3. HET IN EN UIT BEDRIJF NEMEN VAN HET TOESTEL

In bedrijf nemen

1. Open langzaam alle kranen aan de onderzijde van het toestel te beginnen met de primaire aanvoerleiding van de warmte distributie.
2. Steek de stekker in het stopcontact (indien aanwezig).

Uit bedrijf nemen

1. Neem de stekker uit het stopcontact (indien aanwezig).
2. Sluit langzaam alle kranen aan de onderzijde.

Op vakantie?

Trek de stekker niet uit het stopcontact ! (indien aanwezig)

Het toestel is zo ontworpen dat er in de "stand-by" stand vrijwel geen warmte en zeer weinig elektriciteit wordt gebruikt. Schakel het toestel tijdens langdurige afwezigheid daarom niet uit (bijv. in de vakantie). In de winter dient de woning vorstvrij te blijven om bevriezing van leidingen te voorkomen. De regelkleppen blijven geopend indien de spanning tijdens bedrijf van het toestel wordt genomen.

Stel bij langere afwezigheid in de winter de kamerthermostaat niet lager dan ca. 12°C in. Bij vorstgevoelige CV-installaties dient dit zelfs iets hoger te zijn. Open alle radiatorkranen.

Als er een CV-pomp (MI) is gemonteerd, zal deze iedere 24-uur even bekrachtigd worden, ook als er geen warmte-vraag is. Dit wordt gedaan om het vast zitten van de pomp te voorkomen.

4. GEBRUIKERSADVIEZEN

In dit hoofdstuk worden een aantal handreikingen gedaan om zoveel en zo lang mogelijk plezier te hebben van uw toestel en de installatie.

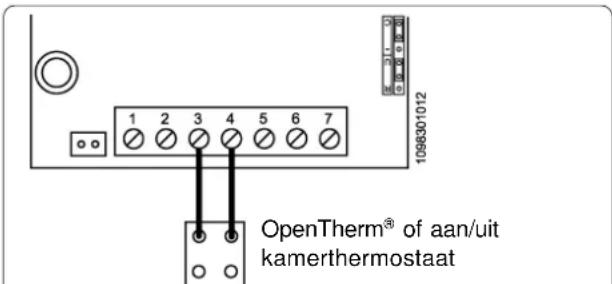

Gebruik van de kamerthermostaat

Voor een goede temperatuurregeling dient een thermo- staat aangesloten te worden die beschikt over één van de drie hieronder vermelde eigenschappen:

1. Tweedraads AAN/UIT-(klok)thermostaat.
2. Tweedraads elektronische AAN/UIT-(klok)thermostaat met cyclusinstelling.
3. OpenTherm ^® (klok)thermostaat.

De kamerthermostaat is een regelaar, die de temperatuur op de ingestelde waarde houdt. Verhoog of verlaag bij het te warm of te koud aanvoelen van de temperatuur de instelling met maximaal 1°C (behalve 's ochtends of als de verwarming langere tijd uit is geweest). Hiermee voorkomt u dat de temperatuur te veel schommelt en de thermostaat i.p.v. een automatische regelaar als een aan/uit-knop wordt gebruikt.

Radiatoren in de ruimte met de kamerthermostaat altijd open houden

Bij het gebruik van een kamerthermostaat is het noodzakelijk dat alle radiatoren in de ruimte waar deze hangt volledig open staan. Door in dit vertrek één of meer radiatoren te sluiten, zal de temperatuur in de andere vertrekken toenemen, terwijl de temperatuur in de ruimte met de kamerthermostaat niet hoger wordt.

Bevriezingsgevaar

Om te voorkomen dat onderdelen van uw CV-installatie of waterleidingen bevriezen, dient u de kamerthermostaat bij voorkeur niet lager dan ongeveer 12°C in te stellen.

• Sluit de warmtetoevoer niet af.
• Trek de stekker niet uit het stopcontact! (indien aanwezig)
• Draai alle radiatorkranen voldoende open. Vooral in ruimtes met bevriezingsgevaar. Zet eventueel tussendeuren open.

Geadviseerd wordt om de kamerthermostaat voor het slapen maximaal 4°C lager in te stellen dan de dagtemperatuur (bij vloerverwarming maximaal 1°C).

Zomerstand

Stel de kamerthermostaat in de zomer in op ca 12°C. Dit is voldoende om het toestel niet in bedrijf te laten komen.

Warm tapwater

Spaardouches

Alle normale en betere spaardouchekoppen van gerenommeerde merken zijn te gebruiken. Raadpleeg uw installateur voor een goede spaardouchekop. Als u een spaardouchekop gebruikt, zorg dan wel dat deze regelmatig wordt schoongemaakt. De KVM BlueCity kent een tap-drempel van ± 2 l/min (60°C).

Warm water comfort

De KVM BlueCity beschikt over een uitstekende warm watervoorziening. Het comfort is volledig te vergelijken met de moderne HR ketel. Voor HR ketels bestaat een kwaliteitsbeoordeling van de warm watervoorziening, bekend onder de naam van het Gaskeur CW (Comfort Warmwater).

De KVM BlueCity is getest volgens deze kwaliteits-beoordeling waaruit gebleken is dat de KVM BlueCity de vergelijking met gasgestookte HR ketels ruimschoots aan kan.

5. HET ONTLUCHTEN EN VULLEN VAN DE CV-INSTALLATIE

Algemeen

Er kan een vulprocedure bij het toestel hangen: Volg dan deze instructie. Als er geen instructie aanwezig is, volg dan de hieronder vermelde instructie. Als de kranen naar het distributienet open staan, wordt de installatie in uw huis vanuit het distributienet automatisch op druk gehouden.

Let op!

Het water in het distributienet moet voldoen aan de eisen zoals deze door KEMA zijn vastgesteld. Indien hiervan wordt afgeweken, dient eerst contact opgenomen te worden met Ferroli. Voor eindgebruikers is het niet toegestaan zelf middelen toe te voegen aan het CV-water.

Het vullen van de CV-installatie

Het water dat nodig is om de CV-installatie te vullen komt vanuit het warmte distributiesysteem van het centrale collectieve verwarmingsnet. Deze instructie geldt, indien u de afsluiters van het distributienet heeft gesloten, de installatie heeft afgetapt en opnieuw wilt vullen.

1. Neem de stekker (230 Volt) uit het stopcontact (indien aanwezig).
2. Draai alle radiatorkranen open. Bij thermostatische kranen: Zet deze in de maximale stand.
3. Verwijder de mantel van het toestel.
4. Draai de aanvoerkraan (meestal: rode kraan) van de warmtedistributieleiding langzaam open.
5. Ontlucht nu de radiatoren.
6. Als de installatie geheel gevuld is, draai dan de retourkraan (meestal: blauwe kraan) langzaam open.
7. Plaats de mantel terug.
8. Steek de stekker weer in het stopcontact (indien aanwezig).

Het ontluchten van de CV-installatie

1. Neem de stekker uit het stopcontact (indien aanwezig).
2. Ontlucht de installatie.
3. Begin bij de laagstgelegen radiatoren. Eindig op de bovenverdieping.
4. Ontlucht tot er geen lucht meer in de installatie aanwezig is.
5. Steek de stekker weer in het stopcontact (indien aanwezig).

Aftappen van de installatie

1. Neem de stekker uit het stopcontact (indien aanwezig).
2. Sluit alle kranen van het toestel.
3. Sluit de slang aan op de vul-/aftapkraan in de retourleiding (De vul-/aftapkraan is geen onderdeel van de regelset en dient tijdens installatie te zijn aangebracht). Let op! Water beneden dit niveau wordt niet afgetapt.
4. Tap de installatie af. Vergeet niet tijdens het aftappen de radiatorontluchtkraantjes te openen.
5. Steek de stekker weer in het stopcontact (indien aanwezig).

6. REINIGING, ONDERHOUD EN INSPECTIE

Schoonmaken van de KVM BlueCity

Maak de mantel van het toestel alleen schoon met zachte reinigingsmiddelen. Gebruik geen oplosmiddelen zoals wasbenzine, spiritus e.d.

Periodieke inspectiebeurt

Voor een goede werking van toestel, adviseert Ferroli NL iedere 24 maanden een periodieke inspectie te laten uitvoeren door erkende vakmensen.

Inhoud montagehandleiding en technische specificaties

Voorschriften en aandachtspunten vóór montage

1. Voorschriften en aandachtspunten vóór montage 11

7.1 Voorschriften 11
7.2 Leveringsomvang 11
7.3 Benodigde vrije ruimte rondom het toestel 11
7.4 Extra aandachtspunten voor de complete installatie 11

Montage-instructie

1. Montage-instructie 12

8.1 Afmetingen en aansluitingen.... 12
8.1.1 BlueCity 100.... 12
8.1.2 BlueCity 200....13
8.1.3 BlueCity 300 14
8.1.4 BlueCity 400.... 15
8.2 Ophangen van het toestel 16
8.3 Aansluitingen CV-zijdig 16
8.4 Aansluiten distributiezijdig 16
8.5 Aansluiten tapwaterzijdig 16
8.6 Aansluiten kamerthermostaat 16

1. Eerste ingebruikname 16

9.1 Voorbereidingen 16
9.2 In bedrijf nemen 16
9.3 Het toestel afstemmen op de installatie. 16

Opbouw, service, onderhoud en inspectie

1. Opbouw van het toestel 17

10.1 Componenten 17
10.2 Service-delen en accessoires 17

1. Onderhoud en inspectie 20

Technische specificaties

1. Technische specificaties 21

12.1 Drukverlies tapwater- en CV-zijdig 21
12.2 Elektrisch aansluitschema 24
12.3 Technische gegevens 24

1. Certificeringen van de KVM BlueCity 25

13.1 CE-markering 25
13.2 KIWA-keur 25

1. Garantievoorwaarden 26

Belangrijke gegevens KVM BlueCity 27

7. VOORSCHRIFTEN EN AANDACHTSPUNTEN VÓÓR MONTAGE

7.1 Voorschriften

Voor installatie van de KVM BlueCity dient rekening te worden gehouden met de volgende voorschriften:

a. Het bouwbesluit 680 waarin naar de volgende normen wordt verwezen:
b. NEN 3028 veiligheidseisen voor centrale verwarmingsinstallaties
c. NEN 1010 veiligheidsbepalingen voor laagspanningsinstallaties
d. NEN 3215 de norm voor binnenriolering in woningen en woongebouwen
e. NEN 1006 algemene voorschriften voor drinkwater-installaties AVWI met bijbehorende werkbladen.

• Voor alle voorschriften geldt dat aanvullingen op normen of voorschriften of latere voorschriften op het moment van installeren van toepassing zijn.
• Het toestel is uitsluitend te gebruiken voor gesloten verwarmingssystemen tot een maximale temperatuur van 95°C.
• Het installeren van het toestel mag alleen geschieden door daartoe erkende personen. Erkenningen worden afgegeven door de energiebedrijven, elektriciteit- en waterleidingsmaatschappijen.

7.2 Leveringsomvang

Standaard aanwezig in of bij het toestel:

• KVM BlueCity
- Handleiding
- Snoer: ca 1,5 meter lang, incl. stekker met randaarde. (enkel bij de KVM BlueCity 300)
• Benodigde aansluitkoppelingen

Benodigde onderdelen voor de installatie:

• Afsluitkranen voor het warmtedistributiesysteem.
• Inlaatcombinatie met overstort.
• Wandcontactdoos 230V met randaarde. (enkel bij de KVM BlueCity 300)
• Kamerthermostaat (AAN/UIT of OpenTherm®). (enkel bij de KVM BlueCity 300)
• Indien gewenst, doseerventiel voor een tapwater-flow van 6, 8, 10 of 12 l/min. (afhankelijk van toestel)
• Aftapkraantje in retourleiding warmtedistributie.
• Afsluitkraan voor de binnen buis CV-installatie.

7.3 Benodigde vrije ruimte rondom het toestel

In verband met het ophangen, aansluiten en inspectie of servicewerkzaamheden dient er rondom het toestel een minimale ruimte vrij te blijven.

Advies: Minimaal:

• Zijkant 15 cm 5 cm
• Onderkant 50 cm 25 cm
• Bovenkant 20 cm 20 cm
• Voorkant >50 cm 50 cm (bij geopende deur)

Let op!

Bij afwijking van de geadviseerde vrije ruimte wordt de bereikbaarheid van het toestel voor service-doeleinden beperkt.

7.4 Extra aandachtspunten voor de complete installatie

Vloerverwarming

Bij toepassing van vloerverwarming op de KVM BlueCity dient ten minste één radiator geplaatst te worden in de ruimte met de kamerthermostaat.

Pas uitsluitend zuurstof diffusiedichte buizen voor vloerverwarming toe, om corrosie in het toestel en het distributie-netwerk te voorkomen. Pas eventueel een vloerverwarmingsset met een gescheiden systeem toe voor de vloerverwarming en de overige CV-installatie, welke geschikt is voor deze toepassing.

De maximaal toegestane zuurgraad: 9,5 ≤ pH ≤ 10.

Afsluiters voor servicedoeleinden

Dringend wordt geadviseerd om afsluiters in de CV-aanvoer en CV-retour te plaatsen.

Goede kamerthermostaat

Voor een goede temperatuurregeling dient een thermo-staat aangesloten te worden die beschikt over een van de drie hieronder vermelde eigenschappen:

1. Tweedraads AAN/UIT-(klok)thermostaat.
2. Tweedraads elektronische AAN/UIT-(klok)thermostaat met cyclusinstelling.
3. OpenTherm ^® (klok)thermostaat.

Het toestel heeft standaard de beschermingsklasse IPX2D. Om IPX4D te verkrijgen dient de 230V voeding als vaste aansluiting gerealiseerd te worden.

8. MONTAGE-INSTRUCTIE

8.1 Afmetingen en aansluitingen

8.1.1 BlueCity 100

Benodigde vrije ruimte rondom het toestel

Advies: Minimaal:

• Zijkant 15 cm 5 cm
• Onderkant 50 cm 25 cm
• Voorkant >50 cm 50 cm
• Bovenkant 20 cm 20 cm

Let op!

Bij afwijking van de geadviseerde vrije ruimte wordt de bereikbaarheid van het toestel voor servicedoel-einden beperkt.

Aansluitingen:

A. SV-aanvoer 18mm (verloop 18-22 knel + steunhuls 18mm)
B. SV-retour 18 mm (verloop 18-22 knel + steunhuls 18mm)
C. koud water 18 mm (verloop 18-15 knel + steunhuls 18mm)
D. warm water 18 mm (verloop 18-15 knel + steunhuls 18mm)

Figuur 8.1 Afmetingen en aansluitingen BlueCity 100

8.1.2 BlueCity 200

Benodigde vrije ruimte rondom het toestel

Advies: Minimaal:

• Zijkant 15 cm 5 cm
• Onderkant 50 cm 25 cm
• Voorkant >50 cm 50 cm
• Bovenkant 20 cm 20 cm

Let op!

Bij afwijking van de geadviseerde vrije ruimte wordt de bereikbaarheid van het toestel voor servicedoel-einden beperkt.

C

B

A

D

Aansluitingen:

A. SV-aanvoer 18mm (verloop 18-22 knel + steunhuls 18mm)
B. SV-retour 18 mm (verloop 18-22 knel + steunhuls 18mm)
C. koud water 18 mm (verloop 18-15 knel + steunhuls 18mm)
D. warm water 18 mm (verloop 18-15 knel + steunhuls 18mm)

Figuur 8.2 Afmetingen en aansluitingen BlueCity 200

Benodigde vrije ruimte rondom het toestel

Advies: Minimaal:

• Zijkant 15 cm 5 cm
• Onderkant 50 cm 25 cm
• Voorkant >50 cm 50 cm
• Bovenkant 20 cm 20 cm

(1,5 cm bij gesloten deur)

Let op!

Bij afwijking van de geadviseerde vrije ruimte wordt de bereikbaarheid van het toestel voor servicedoeleinden beperkt.

Aansluitingen:

A. SV-aanvoer 3/4" Buitendraad
B. SV-retour 3/4" Buitendraad
C. Koud water 15 mm knel
D. warm water 15 mm knel
E. CV-aanvoer 3/4" Buitendraad
F. CV-retour 3/4" Buitendraad

Figuur 8.3 Afmetingen en aansluitingen BlueCity 300

Benodigde vrije ruimte rondom het toestel

Advies: Minimaal:

• Zijkant 15 cm 5 cm
• Onderkant 50 cm 25 cm
• Voorkant >50 cm 50 cm
• Bovenkant 20 cm 20 cm

(1,5 cm bij gesloten deur)

Let op!

Bij afwijking van de geadviseerde vrije ruimte wordt de bereikbaarheid van het toestel voor servicedoel-einden beperkt.

A. SV-aanvoer 3/4" Binnendraad
B. SV-retour 3/4" Binnendraad
C. koud water 1/2" Buitendraad
D. warm water 1/2" Buitendraad
E. CV-aanvoer 3/4" Binnendraad
F. CV-retour 3/4" Binnendraad

Figuur 8.4 Afmetingen en aansluitingen BlueCity 400

8.2 Ophangen van het toestel

In dit hoofdstuk wordt stapsgewijs uitleg gegeven over het ophangen en aansluiten van de KVM BlueCity. Eventueel wordt voor uitgebreidere informatie verwezen naar de volgende hoofdstukken.

Aandachtspunten voor montage

Lees eerst het voorgaande hoofdstuk: Aandachtspunten voor montage. Hierin wordt informatie gegeven over zaken die voorafgaand aan de montage van nut kunnen zijn.

Eerste ingebruikname van het toestel

In het volgende hoofdstuk wordt uitleg gegeven over de eerste in gebruik name. Let op! Lees dit eerst voor de installatie te vullen en in bedrijf te stellen.

Het toestel ophangen

1. Direct tegen de muur.

8.3 Aansluiten CV-zijdig

Let op! Zorg dat de leidingen schoon zijn

• Spoel de leidingen door, om vuil dat eventueel in de leidingen is gaan zitten te verwijderen;
• Vul de installatie altijd vanuit de aanvoerleiding van het distributienet.
• Monteer de leidingen spanningsvrij. (bij voorkeur de leidingen pas op 50 cm van het toestel beugelen).

8.4 Aansluiten distributiezijdig

Let op! Zorg dat de leidingen schoon zijn

- Monteer de leidingen spanningsvrij. (bij voorkeur de leidingen pas op 50 cm van het toestel beugelen.

8.5 Aansluiten tapwaterzijdig

Let op! Zorg voor schone leidingen

• Spoel de leidingen door, om vuil dat eventueel in de leidingen is gaan zitten te verwijderen.
• Monteer de leidingen. (bij voorkeur de leidingen pas op 50 cm van het toestel beugelen).
• Monteer in de koudwaterleiding een inlaatcombinatie (nabij het toestel)
• Plaats de juiste doorstroombegrenzer in de koud watertoevoerleiding.

8.6 Aansluiten kamerthermostaat

De OpenTherm®- of aan/uit-kamerthermostaat dient aangesloten te worden op aansluitingen 3-4 van de elektronische regeling.

Figuur 8.1 Aansluiten kamerthermostaat

1. Vul de installatie door de aanvoerkraan te openen (LANGZAAM, om drukstoten te voorkomen)
2. Ontlucht de installatie. Gebruik het ontluchtsleuteltje. Begin bij de laagstgelegen radiatoren. Eindig op de bovenverdieping. Ontlucht tot er geen lucht meer uit komt.
3. Open de retourkraan (LANGZAAM)
4. Controleer de aansluitingen op lekkage

9.2 In bedrijf nemen.

Steek de stekker in het stopcontact (indien aanwezig)

• Controleer of alle afsluiters (inclusief de inlaat-combinatie) zijn geopend.
• Creëer warm watervraag en controleer of het toestel goed in bedrijf komt.
• Creëer CV-warmtevraag en controleer of het toestel goed in bedrijf komt. Let op, het toestel zal modulerend openen voor CV, waardoor de klepopening zeer langzaam kan verlopen.

9.3 Het toestel afstemmen op de installatie

Het toestel is reeds ingesteld op de meest voorkomende CV-installaties. Indien gewenst kan het toestel echter eenvoudig worden aangepast aan bijzondere situaties.

Inregelen CV-installatie

Om een goed comfort van de gehele CV-installatie te verkrijgen, dient de installatie ingeregeld te worden.

10. OPBOUW VAN HET TOESTEL

10.1 Componenten

Hieronder worden de componenten beschreven zoals ze zijn genummerd op in de overzichtstekeningen op pagina 18 en 19.

1. Warmtewisselaar

De warmtewisselaar is een platenwisselaar van het fabricaat SWEP van het type B16DWH. Op de typeplaat kan het aantal platen worden afgelezen.

Dit type platenwisselaar is dubbelwandig, waardoor lekdetectie mogelijk is. De wisselaar voldoet aan de KIWA BRL 656/2-eisen.

2. Tapwaterregelaar

De tapwaterregelaar van het fabrikaat Danfoss is van het type RAVI en wordt toegepast voor het regelen van de tapwatertemperatuur. Het RAVI regelelement is voorzien van een koperen staafvoeler voor exacte temperatuurmeting. De voeler kan voor service en lange levensduur in een dompelbuis worden geplaatst. De regeling werkt zonder hulpenergie.

3. 2-weg regelventiel

Het 2-weg regelventiel van het fabrikaat Danfoss is van het type VMT. Het ventiel wordt aangestuurd door de Tapwaterregelaar.

4. 3-weg afsluiter

De 3-weg afsluiter van het fabrikaat Danfoss is van het type KOVM. De afsluiter is geschikt voor het regelen van mengsystemen bij standaard systeemdrukken tot 10 bar. De egale dosering zorgt voor een constante temperatuurregeling.

De membraamgestuurde delta-P regelaar van het fabrikaat Danfoss is van het type AVPL. De regelaar sluit bij een stijgend drukverschil. Hiertoe is de regelaar voorzien van een impulsaansluiting. Door deze eigenschappen worden deze regelaars in de retour van een installatie gemonteerd.

Bij vervangen van onderdelen: Trek de stekker uit het stopcontact (indien aanwezig)

1. Warmtewisselaar
2. Tapwaterregelaar (RAVI)
3. 2-weg regelventiel (VMT)
4. Frame
5. Mantel (niet weergegeven)
6. Steunhuls 18mm + verloopkoppeling 18-15 (niet weergegeven)
7. Steunhuls 18mm + verloopkoppeling 18-22 (niet weergegeven)

BlueCity 300

In het toestel zijn componenten aanwezig die aangesloten zijn op een spanning van 230V.

Als het toestel nog korte tijd geleden heeft gefunctioneerd, kunnen diverse componenten zoals de wisselaar, en de watertransporterende pijpen een hoge temperatuur hebben.

Onderstaand periodiek onderhoud aan de KVM BlueCity dient iedere 24 maanden te worden uitgevoerd door erkende vakmensen.

• Controle op lekkage van alle aansluitingen.
• Controleer op prestatie van de unit, zie technische gegevens op blz. 24.
• Controleer op vervuiling van de gemonteerde filters.
• Controleer op juiste werking van de elektronica en de gemonteerde sensoren.
• Open en sluit de afsluitkranen helemaal. Kranen zijn soepel te openen en te sluiten.
• Open de sluit de regelkleppen helemaal. Regelkleppen zijn soepel te openen en te sluiten.
• Controleer of de leverancier van het distributienet voldoet aan de KEMA richtlijnen voor stadsverwarmingswater.

12.1 Drukverlies tapwater- en CV-zijdig

Het tapwaterzijdig drukverlies

Als de hoeveelheid doorstromend tapwater in het toestel toeneemt, zal ook het drukverlies (weerstand) over het toestel toenemen. Dit drukverlies wordt grotendeels bepaald door de hoeveelheidsbegrenzer. Als de kraan helemaal geopend wordt, zal de volgende situatie zich voordoen:

De waterdruk voor het toestel zal in evenwicht komen met het totale drukverlies over het toestel (de hoeveelheidsbegrenzer), inclusief het leidingsysteem met de kraan. Bij dit evenwicht, het werkpunt, hoort een volumestroom. De weerstand van de hoeveelheidsbegrenzer is zo gekozen dat de nominale volumestroom bij de meest voorkomende voordruk ligt.

Wat te doen bij een te lage voordruk

Om in het geval van een te lage voordruk de volumestroom (goed) te kunnen beheersen dient een instelbare hoeveelheidsbegrenzer in de koudwater toevoerleiding geplaatst te worden.

BlueCity 300 Drukverlies. B16DWx14, Danfoss VMT15. No heat load

BlueCity 300 Drukverlies. B16DWx16, Danfoss VMT15. No heat load

12.2 Elektrisch aansluitschema

Verklarende lijst met onderdelen die op de print zijn bevestigd.

1. Voeding
2. CV-pomp
3. OpenTherm- of AAN/UIT- kamerthermostaat
4. Tapwaterregelaar
5. CV flow sensor

Figuur 14.5 Aansluitingen op de print

Specifikaties	eenheid	KVM BlueCity
Bedrijfsconditiesprimair		100	200	300	400
aanvoertemperatuur warmtedistributie (min.)	°C	70	70	70	70
aanvoertemperatuur warmtedistributie (max.)	°C	90	90	90	90
koudwatertemperatuur	°C	10	10	10	10
warmwatertemperatuur	°C	60	60	60	60
retourtemperatuur (tapwater)	°C	35	35	35	35
drukverschil warmtedistributie (min.)	kPa	30	30	30	30
drukverschil warmtedistributie (max.)	kPa	100	100	100	100
Centrale verwarming & warm water
nadraaitijd Cv-pomp	min.	n.v.t.	n.v.t.		n.v.t.
max. absolute druk warmtedistributie	bar	10	10	10	10
max. absolute druk tapwater	bar	10	10	10	10
volumestroom tapwater	l/min	8	8	8	8
Elektrisch
voeding	VAC/Hz	n.v.t.	n.v.t.	230 / 50	n.v.t.
AAN/UIT thermostaat		n.v.t.	n.v.t.	X	n.v.t.
modulerende ruimte-thermostaat		n.v.t.	n.v.t.	OpenTherm (5V)	n.v.t.
max. opgenomen vermogen (incl. pomp)	W	n.v.t.	n.v.t.	64	n.v.t.
IP-klasse (*bij vaste 230 V aansluiting)		n.v.t.	n.v.t.	IPx2D / IPx4D*	n.v.t.
Constructieve informatie
afmetingen h x b x d (incl. mantel)	m m	475x315x325	475x315x325	599x350x325	646x425x299
primaire aansluitingen (incl. verloop)	ø	22 knel	22 knel	3/4" buitendr.	3/4" binnendr.
Cv-aansluitingen	ø			3/4" buitendr.	3/4" binnendr.
tapwater aansluitingen (incl. verloop)	ø	15 knel	15 knel	15 knel	1/2" buitendr.

13. CERTIFICERINGEN VAN DE KVM BlueCity

13.1 CE-markering

Conformiteitsverklaring

EG-verklaring van overeenstemming

Fabrikant: Ferroli Nederland

Adres: Konijnenberg 24

4825 BD Breda

verklaart hiermede dat de Ferroli regelset voor warmtedistributie (KVM BlueCity) voldoet aan de bepalingen van de EG-richtlijnen:

- Machinerichtlijn (98/37/EEG)

- Richtlijn inzake elektromagnetische compatibiliteit (89/336/EEG)

- Laagspanningsrichtlijn voor elektrisch materiaal (73/23/EEG)

Breda, juni 2014 Ferroli Nederland

H. Sprenkels-Dado

Product Manager

13.2 KIWA-keur

De warmtewisselaar van de KVM BlueCity heeft

KIWA-Keur volgens de beoordelingsrichtlijn BRL 656/2.

14. GARANTIEVOORWAARDEN

Dit produkt wordt door Ferroli Nederland B.V. aan de installateur gegarandeerd onder de onderstaande voorwaarden. De installateur garandeert dit produkt onder dezelfde volgende voorwaarden aan de gebruiker:

1. Alle door Ferroli Nederland B.V. te leveren verwarmingsketels worden gegarandeerd voor een periode van 2 jaar vanaf de datum van installatie indien de toestellen aangemeld zijn voor garantie of 2,5 jaar vanaf de produktiedatum van de toestellen, op eventuele gebreken, voorzover die gebreken te wijten zijn aan fabricage-, materiaal- en/of constructiefouten, zulks ter beoordeling van Ferroli Nederland B.V..

2. Daarenboven wordt de warmtewisselaar gegarandeerd voor een periode van tien jaar vanaf de datum van installatie indien de toestellen aangemeld zijn voor garantie of 10,5 jaar vanaf de produktiedatum van de toestellen, op eventuele gebreken, voor zover die gebreken te wijten zijn aan fabricage-, materiaal- en/of constructiefouten, zulks ter beoordeling van Ferroli Nederland B.V..

3. De omstandigheden waaronder de door Ferroli Nederland B.V. geleverde verwarmingsketels in bedrijf zijn, dienen aan normaal te stellen eisen en aan de bedienings- en onderhoudsvoorschriften van Ferroli Nederland B.V. te voldoen, terwijl montage en onderhoud door gecertificeerde en erkende installatiebedrijven dient te geschieden.

4. Garantieverlening, de zorg voor de uitvoering van de garantie, berust in eerste instantie bij de installateur of leverancier waar het toestel is gekocht. Raadpleeg dan ook altijd eerst uw installateur of leverancier.

5. Reclamering terzake van gebreken dienen zo spoedig mogelijk na de ontdekking daarvan, doch uiterlijk binnen 14 dagen na het verstrijken van de hiervoor genoemde garantietermijnen, bij Ferroli Nederland B.V. te worden ingediend bij overschrijding van welke reclamatiertermijnen elke aanspraak tegen Ferroli Nederland B.V. voor die gebreken vervalt. Rechtsvorderingen terzake dienen binnen 1 jaar na de tijdige reclame op straffe van verval aanhangig te worden gemaakt. Reclamering dient te geschieden onder vermelding van de gebreken en onder verwijzing naar de oorspronkelijke levering, alsmede de naam, het adres en het telefoonnummer van de afnemer, onder vermelding van de datum van installatie, keteltype en de typenummers/serienummers. Een opdrachtgever is gehouden Ferroli Nederland B.V. in de gelegenheid te stellen van het beweerde gebrek ter plaatse kennis te nemen.

6. Aanspraken op garantie vervallen indien opdrachtgever: a. zelf een reparatie uitvoert zonder uitdrukkelijke toestemming van Ferroli Nederland B.V. vooraf. b. Wanneer door derden een poging tot herstel is gedaan. c. Indien het type- of serienummer van het product verwijderd, gewijzigd of onleesbaar is d. Bij foutief gebruik van de onderdelen en/of toestel. e. Schade aan het onderdeel en/of toestel door foutief gebruik. f. Achterstallig onderhoud.

7. Indien door Ferroli Nederland B.V. aanspraken op garantie van opdrachtgever worden aanvaard zal Ferroli Nederland B.V. onder de garantie vallende gebreken wegnemen door reparatie of vervanging van het gebrekkige onderdeel, al dan niet in het bedrijf van Ferroli Nederland B.V., of door toezending van een onderdeel ter vervanging. Een en ander steeds ter keuze van Ferroli Nederland B.V..

8. Herstel of vervanging van onderdelen heeft geen verlenging van de oorspronkelijke garantieperiode tot gevolg.

9. Indien Ferroli Nederland B.V. ter voldoening aan zijn garantieverplichtingen onderdelen/producten vervangt, worden de vervangen onderdelen/producten eigendom van de Ferroli Nederland B.V. en dienen betreffende onderdelen/producten zonder enige verandering en gevrijwaard tegen verdere beschadiging, op verlangen van Ferroli Nederland B.V. franco te worden retourgezonden naar Ferroli Nederland B.V. op te geven adres.

10. Aan Ferroli Nederland B.V. retourgezonden onderdelen moeten per onderdeel voorzien zijn van: a. naam, adres, telefoonnummer en/of emailadres. b. type toestel. c. serienummer van het toestel. d. klachtomschrijving (niet alleen defect of iets dergelijks) e. het aanleveren van correspondentie die al eerder is geweest met opdrachtgever.

11. De retourgezonden onderdelen worden, indien blijkt dat deze op een zodanige manier defect zijn dat deze niet voldoen aan de garantievoorwaarden, daardoor eigendom van Ferroli Nederland B.V.. Dit is slechts anders wanneer bij het opsturen van de defecte onderdelen, door opdrachtgever duidelijk schriftelijk wordt aangegeven dat opdrachtgever de defecte onderdelen retour wil ontvangen. Heeft Ferroli Nederland B.V. eigendom verkregen met betrekking tot defecte onderdelen, dan is Ferroli Nederland B.V. gerechtigd om deze te vernietigen.

12. Ferroli Nederland B.V. is niet tot enige verplichting ingevolge hierboven omschreven garantie bepalingen gehouden, indien en zolang opdrachtgever niet aan zijn verplichtingen uit enige met Ferroli Nederland B.V. tot stand gekomen overeenkomst voldoet, waaronder begrepen het niet nakomen van opdrachtgevers betalingsverplichting, van voorafgaande of op de betreffende transactie betrekking hebbende, of latere leveranties.

13. Garantie uitsluiting:

14. Voorrijkosten
15. Arbeidsloon
16. Verzendkosten
17. Transportkosten
18. Administratiekosten
19. Verblijfskosten
20. Secundaire schade zoals brandschade, bedrijfsschade, waterschade of lichamelijk letsel.
21. Ondeskundig, onoordeelkundig en/of een ander dan normaal gebruik.
22. Normale slijtage.

23. Demontage- en montagekosten conform de geldende installatievoorschriften van het product zijn voor rekening van de opdrachtgever.

24. Voor de vervolgschade aan het Ferroli toestel, anders dan ter zake van een gebrek dat onder de boven omschreven garantie valt wordt door Ferroli Nederland B.V. niet ingestaan. Ferroli Nederland B.V. is jegens de gebruiker voorts niet aansprakelijk voor door de gebruiker geleden zuivere vermogensschade en/of bedrijfsschade van welke aard dan ook.

BELANGRIJKE GEGEVENS KVM BlueCity

TOESTELGEGEVENS

Toesteltype: BlueCity ....

Serienummer: ....

Datum van inbedrijfstelling: ....

Dit is het serienummer.

Toesteltype,

KVM KVM-CONHEAT A/S		Ferroli www.ferroli.nl T. 076 - 5725 725
Type: BlueCity 300, Purmerend Year/Month: 2012/03 Item No: 40 00800 / 31100004 Cert No: 26495
	Heating Board Primary side:		Heating Board Secondary side:		Hot Water Circuit		Hot Water Cylinder:
Working Pressure:	10	Bar		Bar	10	Bar		Bar
Testing Pressure:	15	Bar		Bar	15	Bar		Bar
Capacity:	26	kW		kW	26	kW		kW
Temperature:	70/35	°C		°C	10/60	°C		°C Vol:

Voorbeeld sticker

GEGEVENS INSTALLATEUR

Naam: ....

Straatnaam + huisnr.:

Postcode + woonplaats:

Handtekening installateur:

GEGEVENS ONDERHOUDSBEDRIJF

Naam: ....

Straatnaam + huisnr.:

Postcode + woonplaats:

Garantiekaart

U kunt de gegevens t.b.v. de garantie via internet registreren, zie www.ferroli.nl U kunt ook deze garantiekaart, a.u.b. binnen 30 dagen na de inbedrijfstelling, in een gesloten envelop sturen naar: Ferroli Nederland BV, Antwoordnummer 238, 4800 VB Breda

Installatie adres:

Naam:

Straatnaam + huisnr:

Postcode + woonplaats:

Handtekening eigenaar:

Toestelgegevens:

Datum van inbedrijfstelling:

Toesteltype:

Serienummer:

Geleverd door (gegevens installateur):

Naam:

Straatnaam + huisnr:

Postcode + woonplaats:

Handtekening installateur:

Stempel en handtekening installateur:
