Type product	Communicatiesysteem (PBX) voor geïntegreerde spraak- en datacommunicatie
Afmetingen	19-inch rack, 4,5 HE (hoogte-eenheden), diepte afhankelijk van frame
Gewicht	Ongeveer 15-20 kg (afhankelijk van modules)
Voeding	230 V AC, 50/60 Hz; maximaal 2 netadapters van 900 W elk
Stroomverbruik	Maximaal 900 W per netadapter
Omgevingstemperatuur	+5 °C tot +40 °C
Interfaces	8x S0, 8x U_pn, 8x a/b, 1x Ethernet (10/100 Mbit/s), 1x COM (V.24), 1x PCM, optioneel S2M
Maximaal aantal gebruikers	600 gebruikers (configuratiegrenzen)
Telefonie	ISDN, VoIP (SIP), DECT, analoge toestellen, systeemtelefoons
Netwerkfuncties	Routering, NAT, DHCP, DNS, firewall, e-mail, RAS, LDAP, SNMP, CTI (TAPI/CSTA)
Configuratie	Via webconsole (webbrowser) of service-PC
Uitbreidingsmodules	Interfacekaarten: S0/T0, PRA, digital extensions, analogue extensions, media gateway
Cascadering	Maximaal 2 systemen via PCM-kabel (50 cm)
Netwerkintegratie	Q.SIG (ISDN) of Q.SIG-IP/SIP-tie-line via IP
Onderhoud en reiniging	Alleen door gekwalificeerd personeel; geen vloeistoffen gebruiken; stofvrij houden
Veiligheid	CE-markering, EMC-conform, aarding verplicht; netsnoer met ferriet-filter
Reparatie en reserveonderdelen	Defecte netadapters naar fabrikant; modules hot-swap mogelijk; onderdelen via Belgacom
Garantie	Raadpleeg de documentatie van Belgacom

Veelgestelde vragen - Forum 560 BELGACOM

Hoe configureer ik de Forum 560 voor het eerst?

Sluit een PC aan via LAN, open een webbrowser en typ het IP-adres 192.168.99.254. Gebruik de webconsole om de configuratie te starten. Raadpleeg de handleiding voor details.

Kan ik analoge telefoons aansluiten?

Ja, via de a/b-aansluitingen op de interfacekaart Forum 550 Card 8 analogue extensions. Maximaal 8 analoge toestellen per kaart.

Hoe stel ik een DECT-handset in?

Sluit een DECT-basisstation aan op een U_pn-aansluiting. Ga in de webconsole naar TEL Configuratie > Toestellen > DECT-toestellen en voeg de handset toe via IPEI of aanmelding.

Wat moet ik doen bij een stroomstoring?

De Forum 560 heeft een noodstroomvoorziening (UPS) nodig. Bij stroomuitval blijft de configuratie bewaard. De interne klok loopt ca. 24 uur door. Na langere uitval moet de tijd handmatig worden ingesteld.

Kan ik VoIP gebruiken met de Forum 560?

Ja, met de optionele Media Gateway-kaart ondersteunt het SIP-telefonie (intern en extern) en VoIP-systeemtelefoons. Configureer SIP-lijnen in de webconsole.

Hoeveel ISDN-toestellen kan ik aansluiten?

Maximaal 24 via S0-aansluitingen (3 kaarten van 8). Elke S0-bus ondersteunt tot 8 toestellen in point-to-multipoint.

Waarom werkt mijn fax niet goed?

Controleer de ISDN-L1-synchronisatie. Gebruik voor VoIP-lijnen een profiel met G.711-codec (niet-gecomprimeerd) en stel de a/b-aansluiting in op 'Fax' in de configuratie.

Hoe kan ik externe toegang krijgen tot het LAN?

Activeer RAS (Remote Access Service) in de webconsole onder Netwerk > RAS. Gebruik een ISDN- of internetverbinding met callback-optie voor beveiliging.

Wat is het standaard wachtwoord van de administrator?

Het wachtwoord voor de gebruiker 'Administrator' is bij levering leeg. Stel direct een sterk wachtwoord in na de eerste configuratie.

Kan ik de Forum 560 koppelen met een andere centrale?

Ja, via cascadering (PCM-kabel) of netwerkintegratie via Q.SIG (ISDN) of Q.SIG-IP/SIP-tie-line. Raadpleeg de handleiding voor configuratie.

GEBRUIKSAANWIJZING Forum 560 BELGACOM

Hartelijk dank dat uw keuze op een product van Belgacom is gevallen. Ons product staat voor de hoogste kwaliteitseisen, gepaard aan een hoogwaardig design.

Deze handleiding zal u bij het gebruik van uw Forum™ 550/560 begeleiden en daarbij alle mogelijke vragen beantwoorden. Mocht u nog meer ondersteuning of informatie wensen, dan verzoeken we u om u in eerste instantie tot degene te wenden die voor uw systeem verantwoordelijk is, of tot uw leverancier.

Internet:

www.Belgacom.be/pabx

U kan ons ook bereiken op service-nummer

Nederlands:080022400

Frans: 0800 33 400

Duits: 0800 44 400

Engels: 0800 55 400

Forum™ 5000 en Forum™ 500

Deze bedieningshandleiding geldt voor de productserie Forum™ 5000 en Forum™ 500. Tot de productserie Forum™ 500 behoren de communicatiesystemen Forum™ 523/524, Forum™ 525/526 en Forum™ 550/560. Tot de productserie Forum™ 5000 behoort het communicatiesysteem Forum™ 5050.

Als een functie binnen de systemen een andere eigenschap heeft, wordt u daarop gewezen in de tekst van deze gebruiksaanwijzing.

Wij wensen u veel plezier met uw Forum™ 550/560.

Inhoudsopgave

Over deze handleiding 11

Eigenschappen 12

Basisinstellingen bij levering 19

Telefoonfuncties 19

Bevoegdheden 20

Internet-functies 27

Opmerkingen over updates 28

Upgrade-licentie 28

Technische opmerkingen 29

Update uitvoeren 30

Informatie vooraf 31

Uitvoering van de Forum 550/560 31

Inhoud van de levering 32

Installatie 33

Veiligheidsinstructies 33

• Algemene voorschriften 33
• Informatie over de voeding 34
• Informatie over EMC en aarding 34
• Tips voor de installatie van de Forum 550/560 ..... 36
• Tips voor het aansluiten van toestellen .... 36

Montageplaats, omgevingsomstandigheden 37

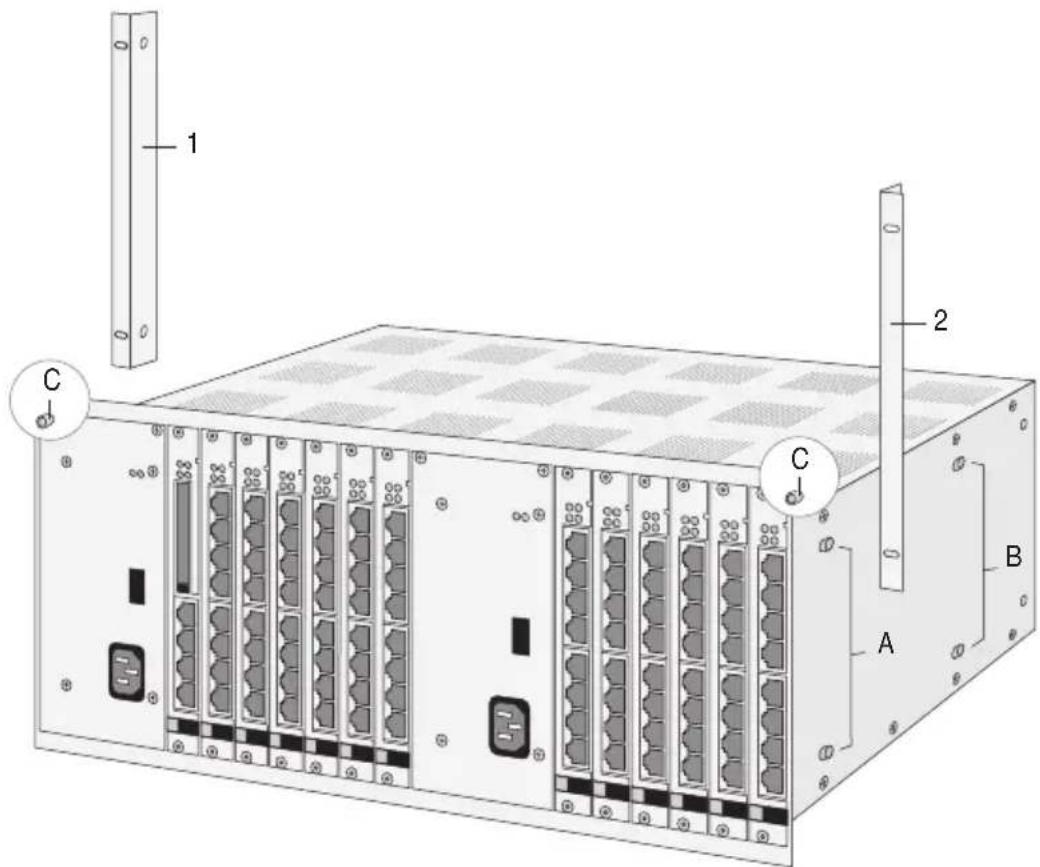

Montage in een 19"-rack 38

Modules installeren 39

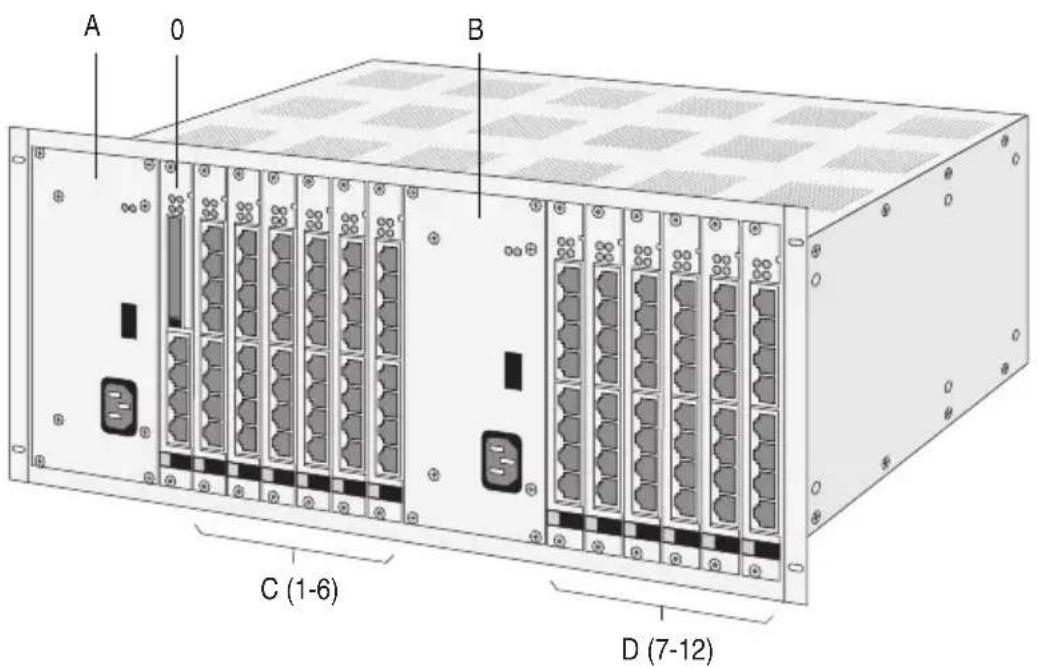

• Slots.... 39
• Informatie over het afkoppelen van de voeding ..... 40

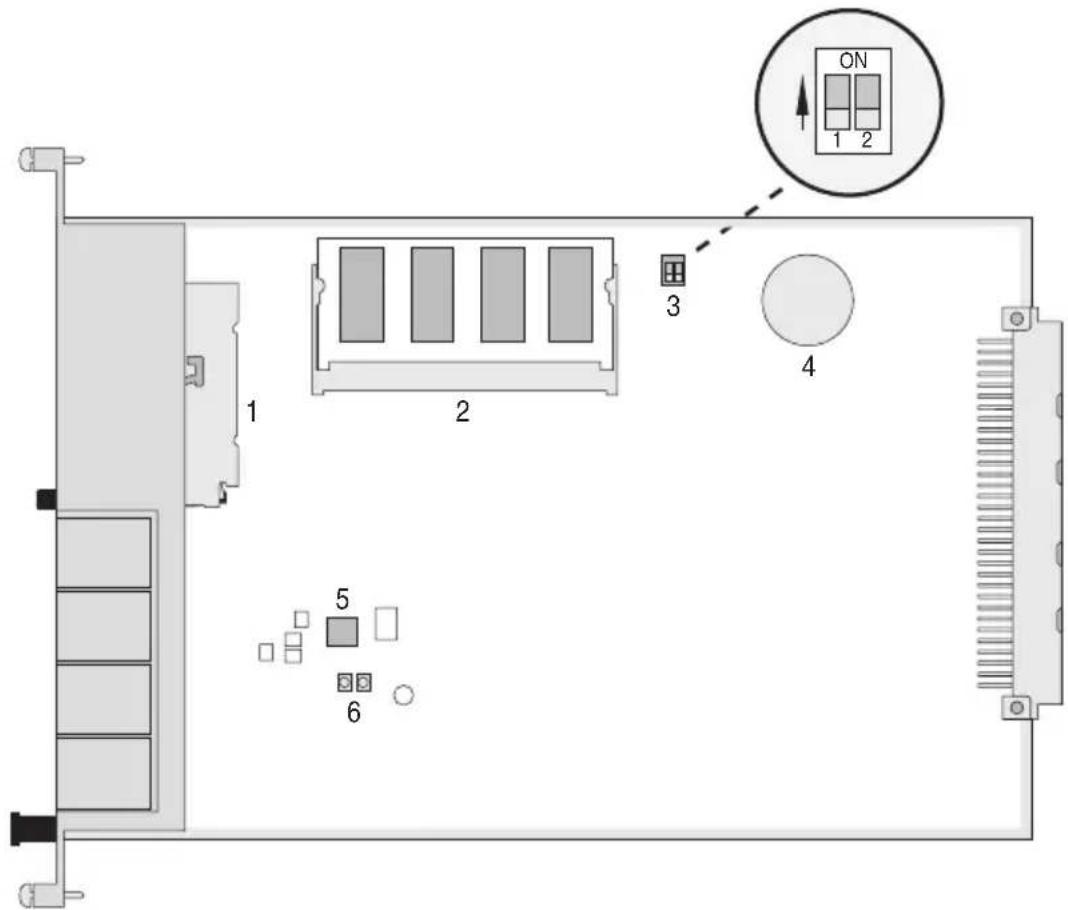

  Centrale sturingskaart installeren 41
• interfacekaarten installeren 43

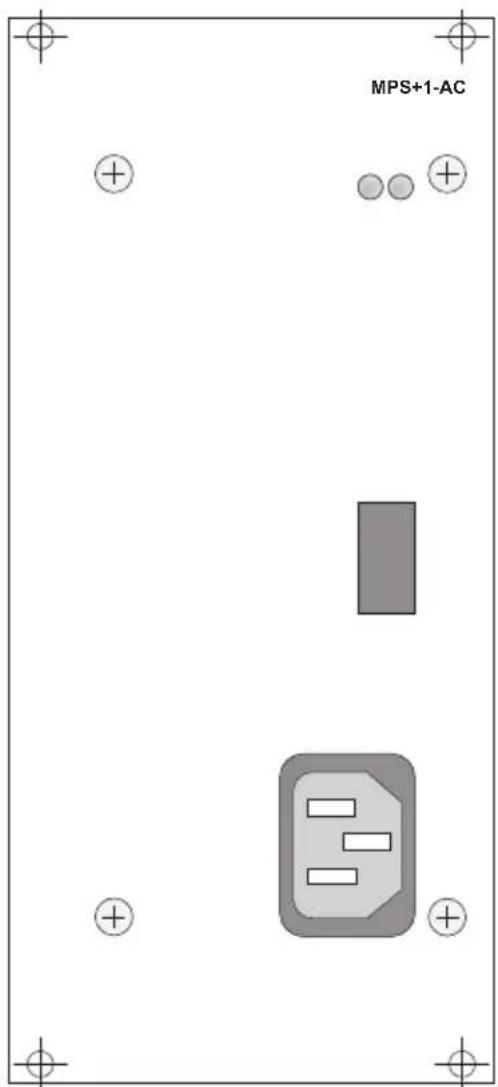

• Netadapter installeren. 44

Backpanel 46

Onderbrekingsvrije stroomvoorziening 48

Stroomuitval 49

Interfaces en aansluitbare toestellen 51

Overzicht 51

S₀ -aansluitingen 53

• Afsluiting.... 54
• Externe ISDN-aansluitingen (S ₀ extern) 56
• Interne S₀ -aansluiting. 57

U_pn - en U_pn 2-aansluitingen 57

• Toestellen aan de U_pn -aansluiting .... 57
• Technische gegevens 58
• Aansluitingsvarianten voor DECT-basisstations. . . . . . . . 59

a/b-aansluitingen 61

• Toestellen aan de a/b-aansluiting .... 61
• Technische gegevens 63

PCM-aansluiting 64

LAN-aansluiting 64

• Aansluiting DSL 65
  • Service-PC 65

COM-aansluiting 66

Forum Phone 515 / 525 / 535: Uitbreidingen en toebehoren 67

Voedingsadapter 67

Toetsenblokken 68

Headset 71

Modules 72

Overzicht van de beschikbare modules 73

Eerste configuratie 96

Forum 550/560 configureren 98

- Configuratie voorbereiden 98

- Webconsole oproepen.... 98

- Online-help laden.... 101

- Configuratie beeindigen 101

- Configuratie opslaan en laden 101

- Configuratie vooraf.... 102

- Configuratie op afstand.... 102

• de Kengetallen voor IP-configuratie ..... 105

- Systeemmeldingen als e-mail ontvangen. 105

- Software-update inlezen 106

- Systeemgegevens terugzetten.... 106

- Eigen wachtmuziekbestanden aanmaken. 107

Configuratievoorbeelden 108

Forum 550/560 en netwerken 108

Inleiding TCP/IP 109

Forum 550/560 in een LAN zonder server 111

• Resolutie van de DNS-naam.... 112
• Internet-toegang 113
  • RAS-toegang 113

Forum 550/560 in een LAN met IP-server 114

• Resolutie van de DNS-naam. 115
• Internet-toegang 115
  • RAS-toegang 116

Filiaal-koppeling 118

Wat u over Internet-toegang moet weten 119

• Kosten 119
  Web 119
  E-mail.... 120
  • NAT 120

Voice over IP (VoIP) 122

Beknopt overzicht 124

IP-systeemtelefonie 124
- Externe SIP-lijn 125
- Interne SIP-Telefonie 126

Principes 128

• Signaallooptijd en bandbreedte 128
• Vertragingstijd en pakketlengte 128
• Spraakkwaliteit 130
• Optimaliseren 131
• Opbouwen van gesprekken 132
• Beschikbaare diensten 133
• VoIP-profielen voor SIP 133
  • Voice Activity Detection (VAD) ..... 136

Media-gateway (MGW) 137

SIP-telefonie 137

• Externe SIP-verbindingen 138
• Interne SIP-deelnemers 141
• SIP-telefoons Forum iPhone 512 / Forum iPhone 545 .... 145

VoIP-systeemtelefoons 150

• Eigenschappen apparaat .... 150
• Een VoIP-systeemtelefoon installeren 152
• DHCP-servers in de LAN 152
• Startproces .... 154
• Lokale configuratie.... 156

Forum IPhone PC 160

• Installatie 161
- Configuratie 161

DECT over IP ^® 163

Functionele eigenschappen 163

• DECT-basisstations.... 163
• Eigenschappen. 165

Configuratie 166

• Gemengd gebruik. 168
- Synchronisatie.... 168
- WLAN-functie instellen 169
- Configuratie van een locatie buiten het bereik ..... 173

Het cascaderen van

communicatiesystemen 176

Cascaderingsmogelijkheden 176

Werking van de cascadering van communicatiesystemen 177

Het cascaderen van een communicatiesysteem initiëren 178

- Tips 181

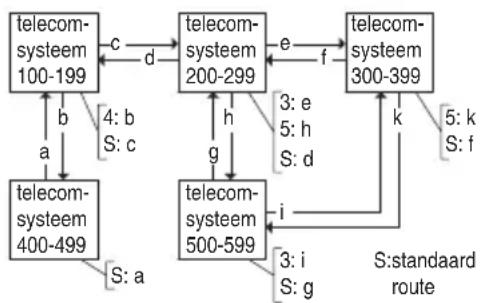

Netwerken van communicatiesystemen 182

Verbindingen 183

Vaste-verbindingstechniek 184

• Protocol: Q.SIG of DSS1 184
• Master/Slave.... 184
  • L1 klokpuls 185

Vaste-verbindingslijnen 186

• Directe verbinding .... 186

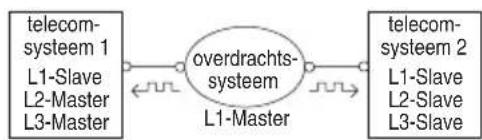

• Verbinding met actief overdrachtssysteem. 187
• Verbinding via openbaar net 188

IP-netwerkverbindingen 188

• Verbinding via Q.SIG-IP 189
• Verbinding via SIP-tie-line.... 190

Configuratie 192

• Instellen 197
• Voorbeeld 198
  • Overige opmerkingen 199

Oproepomleidingen 200

• Eigenschappen. 202
• Lusherkenning 202
• Virtuele oproepnummers 203
  • Groepsoproepgroepen. 203
• Externe oproepomleidingen 205
• Opmerkingen over updates 206

Bezettoetsen 207

PIN-code-telefonie 208

• Instellen 209
• Uitvoering 210

Bevoegdheidswisseling 211

• Instellen 211
• Uitvoering 212

Teamfuncties 213

Inleiding 213

• Verklaring van de toetsen 213
• Teamconfiguratie 215

Toepassingsvoorbeelden 216

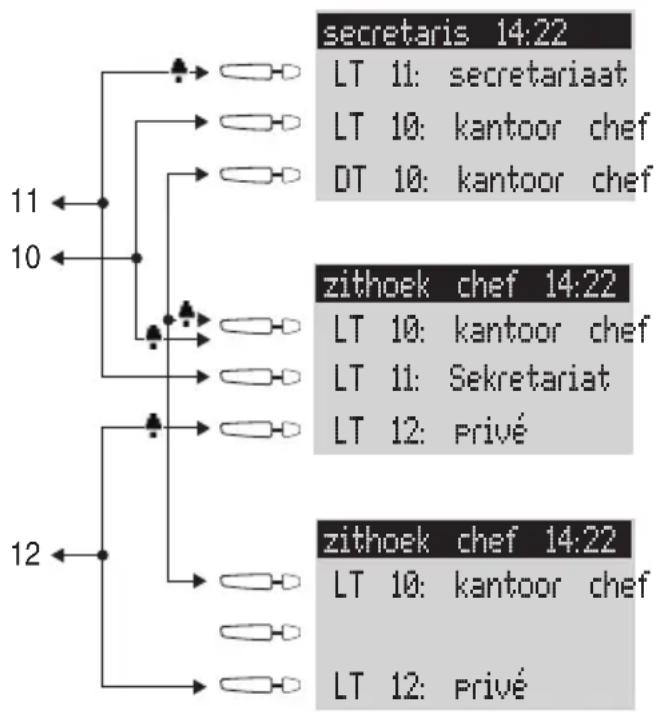

• Chef-secretaris-team 216

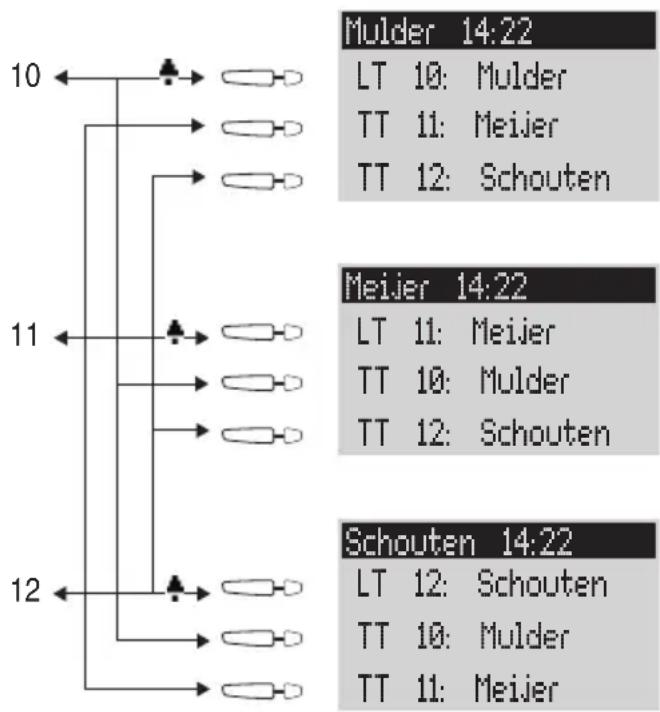

• Team van drie .... 218

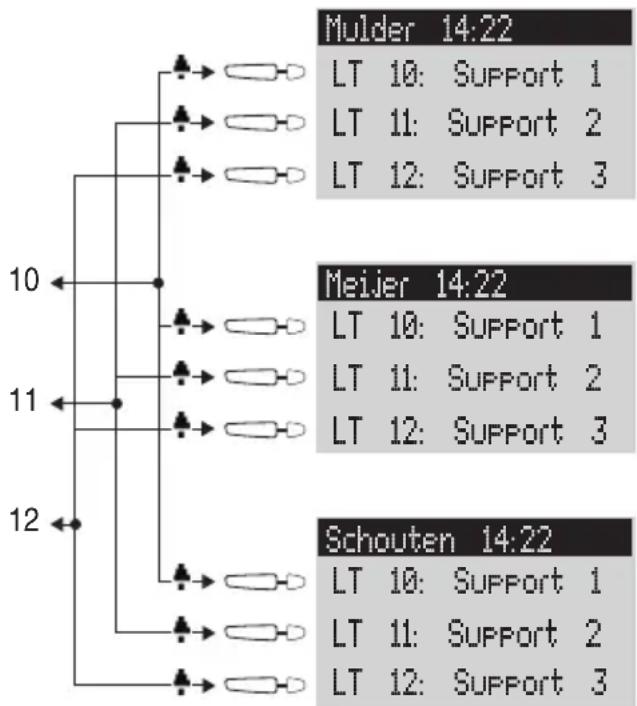

• Serieteam 219
• Makelaarteam 221

Oproep in wacht 223

Inleiding 223

• Activering van de wachtfunctie. 224
• Oproepomleidingen 225
• Pickup 225
  • Groepsoproep 225

Voorbeelden 226

• Oproepplek voor een operator met twee systeemtelefoons 226
• Groep van drie oproepplekken 228

Variant voor meerdere firma's 230

Variant voor meerdere firma's configureren 231

• Variant voor meerdere firma's activeren 232
• Firma's instellen en beheren 232
• Gebruikers toewijzen 233
• Bundel/SIP-Lijnen toewijzen 233
• Routekengetallen geven 234
• Firmacentrale configureren 234

Met de variant voor meerdere firma's werken 235

• Firmatelefoonboek 235
  Tussen firma's telefoneren 236
• Kosten per firma afrekenen 236

PC-software instellen 237

PC-statusindicatie gebruiken 238

Browser voor Forum CTI en Forum Hotel 239

PC-klok synchroniseren 240

Toepassingsinterfaces 241

CSTA-interface 241

TAPI-interface instellen 243

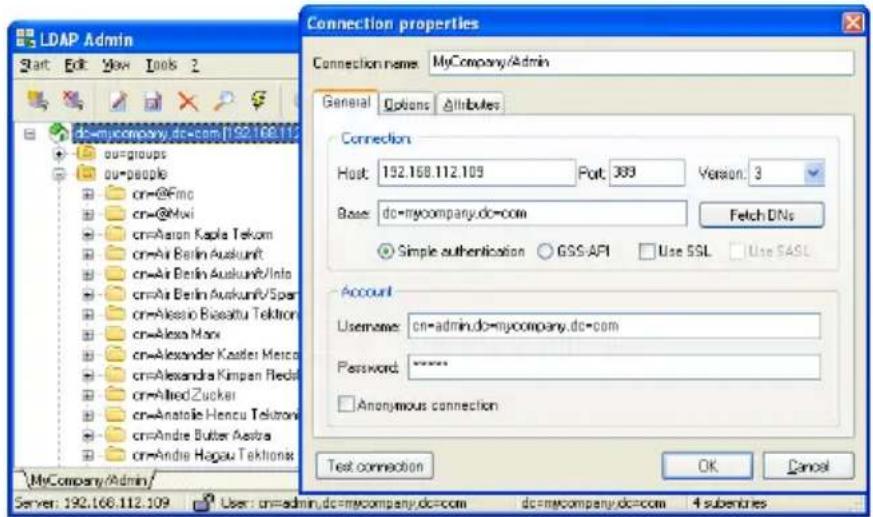

LDAP-interface 245

• Adres opvragen met LDAP 246
• Externe LDAP-server raadplegen 247

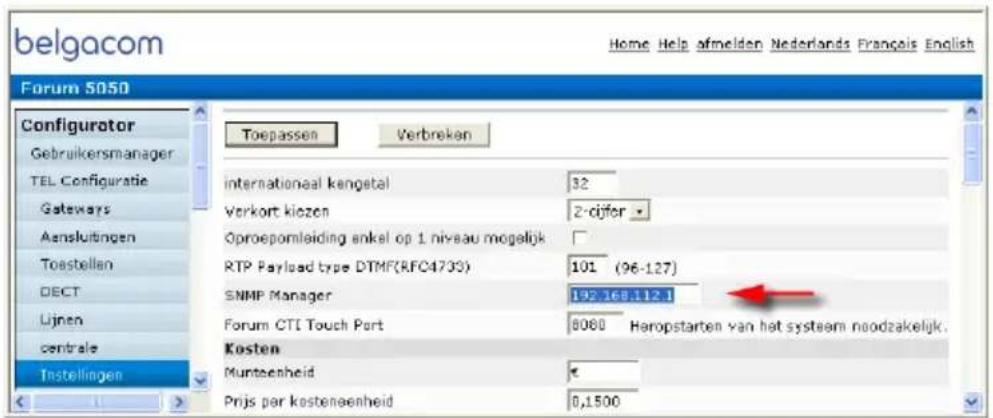

SNMP-interface 251

• SNMP-agent installeren 252
• SNMP instellen 253

Vragen en antwoorden 254

Algemeen/Hardware 255

Telefoneren 256

DECT 258

Koppeling van telecommunicatie-installaties 260

LAN 261

Internet 262

Milieu-informatie 266

Index 267

Technische ondersteuning voor uw

Forum®-telefooncentrale

271

Over deze handleiding

Deze handleiding is bedoeld voor de technicus die de Forum 550/560 installeert en in gebruik neemt.

In de regel neemt de Belgacom-vertegenwoordiger deze taken op zich, hij stelt de Forum 550/560 in en draagt het geconfigureerde, operationele systeem over aan de klant.

De informatie over

• de montage van de Forum 550/560
- de aansluiting en ingebruikneming van toestellen
- de installatie en configuratie van de software en de afzonderlijke componenten

is voor deze personenkring bestemd.

Let op! De Forum 550/560 mag uitsluitend door geschoold personeel van Belgacom worden geïnstalleerd en onderhouden!

Gebruikers van de Forum 550/560 vinden in deze handleiding wenken en achtergrondinformatie voor administratieve taken die zich in de dagelijkse praktijk voordoen (bv. de team-configuratie). Bovendien biedt een lijst met vragen en antwoorden deze personen hulp bij het herkennen en verhelpen van eventuele storingen.

Eigenschappen

De Forum 550/560 is een communicatiesysteem voor de geïntegreerde spraak- en datacommunicatie. Bijzonder kenmerk van dit communicatiesysteem is de modulaire opbouw. De Forum 550/560 is bedoeld voor montage in een 19"-frame. Het frame kan in een 19"-wandkast resp. in een staande 19"-kast worden gemonteerd.

Het systeem beschikt over meerdere slots voor de montage van uitbreidingsmodules. In de maximumconfiguratie zijn in een frame alle slots bezet en de volgende modules geïnstalleerd: 2 netadapters, 1 sturingskaart, 12 interfacekaarten. Door het combineren van verschillende interfacekaarten kunnen individuele configuraties worden gerealiseerd, die precies afgestemd zijn op de verschillende communicatiebehoeften. Zo kan bv. de wens naar bijkomende DECT-compatibele Upn-aansluitingen, extra S0-aansluitingen of meer analoge aansluitingen zonder systeemwissel worden vervuld met één of meer interfacekaarten.

Daarenboven kan de Forum 550/560 door integratie van andere modules en door cascadering of netwerkverbinding van meerdere systemen worden aangepast aan gestegen communicatiebehoeften.

De Forum 550/560 kan worden geïntegreerd in systeemomgevingen met gestructureerde bekabeling. De volledige verbinding met het patchveld van een gestructureerde bekabeling wordt gerealiseerd met normale, in de handel verkrijgbare patchveld-kabels.

De volgende communicatietoepassingen zijn mogelijk:

• Telefonie met systeemtelefoons, IP-systeemtelefoons, ISDN-toestellen en analoge toestellen, Internet-/intranet-datacommunicatie, CTI-toepassingen, gebruik als subsysteem en systeemconfiguratie met een standaard-webbrowser.
• Daarnaast kunnen nog andere programmapakketten worden gebruikt, die uitgebreide resp. comfortabele telefoniefuncties ter beschikking stellen. Dit zijn bv. de digitale spraakgeheugen- en spraakinformatiesystemen Forum Voicemail en Forum Auto Attendant.
• De parlofoon "Doorphone" kan worden aangesloten.

Telefonie

Het communicatiesysteem Forum 550/560 is bedoeld voor aansluiting op een ISDN-basisaansluiting met DSS1-protocol. Ondersteund worden de aansluitingstypes point-to-multipoint voor meerdere toestellen en point-to-point voor een telecommunicatie-systeem. Beide aansluitingstypes kunnen parallel worden ingesteld. Voor de aansluiting op het telefoonnet staan S₀ - en S_2M -interfacekaarten ter beschikking. Een S₀ -interfacekaart biedt 8 S₀ -aansluitingen (omschakelbaar tussen intern/extern). De S_2M -interfacekaart stelt één (1) ISDN- S_2M -aansluiting ter beschikking. Via deze aansluiting kan de Forum 550/560 op een ISDN-30- of een tweede telecommunicatiesysteem worden aangesloten (vaste ISDN-verbinding). Een overzicht van de interfacekaarten vindt u in het hoofdstuk Modules vanaf pagina 72.

De firmware van de Forum 550/560 is geschikt voor het configureren van maximaal 600 gebruikers. Een overzicht van de uitbreidingsgrenzen vindt u in het hoofdstuk Technische gegevens vanaf pagina 264.

Op de Forum 550/560 kunt u de volgende toestellen aansluiten:

• Euro-ISDN-toestellen,
- Belgacom-systeemtelefoons Forum Phone 515, Forum Phone 525 en Forum Phone 535
- Belgacom-systeemtelefoons Forum Phone 520 en Forum Phone 530
• Belgacom-basisstations Forum 500,
- DECT-toestellen Forum Free (via Forum 500 basisstations),
- ISDN-telefoons (op de U_pn -aansluiting), bv. Forum Phone 510
- analoge toestellen.

Een S₀ -aansluiting vereist Euro-ISDN-toestellen volgens DSS1.

Een U_pn -aansluiting is geschikt voor systeemtelefoons van de familie Forum Phone. Op de DECT-compatibele U_pn -aansluitingen van de interfacekaart Forum 550 Card 8 digital extensions kunnen bovendien Forum Base DECT v2 basisstations worden aangesloten.

Een analoge aansluiting functioneert met analoge standaardtoestellen.

Voorzover de functie CNIP (Calling Name Identification Presentation) door uw operator wordt ondersteund, levert deze bij elke inkomende externe oproep naast het telefoonnummer ook de naam van de beller. De Forum 550/560 ondersteunt de weergave van deze naam op systeemtelefoons. Mocht u echter de naam van de oproeper in het telefoonboek van de Forum 550/560 opgeslagen hebben, dan wordt deze weergegeven.

De Forum 550/560 kan in een bestaand netwerk (LAN) worden geïntegreerd en door alle werkplek-PC's als Internet-router en mail-client worden gebruikt.

Het configureren en programmeren van de Forum 550/560 gebeurt via een webbrowser (Webconsole), die op een aangesloten PC kan worden opgeroepen.

De Forum 550/560 kan in het servicecenter geconfigureerd worden.

Via een COM-interface kan een PC worden aangesloten voor het verzenden verbindingsgegevens.

Om de Forum 550/560 te verbinden met de beschikbare huisapparatuur, kunt u de parlofoonmodule Doorphone gebruiken. Daarmee kunt u via de Forum 550/560 bv. een deuropener en een deurbel bedienen (alleen met extra apparatuur).

Met de Forum 550/560 kan u gebruik maken van CTI-toepassingen (Computer Telephony Integration) nutzen. Voor de integratie van CTI-toepassingen worden de standaards TAPI (Telephony Application Programming Interface) en CSTA (Services for Computer Supported Telecommunications Applications) ondersteund.

Bovendien heeft de Forum 550/560 een geïntegreerde kieshulp, de Forum CTI. Via de Forum CTI kunnen de gebruikers telefoon-functies op hun pc oproepen en gebruiken.

Met de webtoepassing Forum CTI Touch hebt u bovendien een web-based oplossing voor het bedienen van telefoniefuncties door middel van actuele smartphones.

Andere telefoonfuncties

Met een extra te installeren geheugenchip kan gebruik worden gemaakt van een digitaal geheugen voor informatie en ingesproken berichten. Een 1 GB-geheugenkaart biedt ongeveer

60 minuten opnametijd. Meer opmerkingen vindt u in de handleidingen "Forum Voicemail" en "Forum Auto Attendant".

Met de team-functies en een wachtrij voor oproepers kunt u de telefooncommunicatie optimaliseren.

Met de afzonderlijk verkrijgbare web-toepassing Forum Count kunnen telefoonverbindingen geregistreerd, opgeslagen en via configureerbare filters geëvalueerd worden. Meer informatie hier-over vindt u in de online-help van de Webconsole.

Met behulp van de uitgebreide CSTA-interface kunt u externe telefonietoepassingen integreren. Voor de uitgebreide CSTA-interface is een aparate licentie vereist (zie CSTA-interface vanaf pagina 241).

Cascadering

U kunt twee Forum 550/560 met elkaar verbinden. Door telecommunicationsystemen te cascaderen, kunt u op een eenvoudige manier het maximale aantal aansluitbare toestellen verhogen.

Netwerkintegratie

Bij hogere eisen aan het systeem kan de Forum 550/560 via vaste ISDN-lijnen ("Q.SIG") of internetverbindingen ("Q.SIG-IP") samen met andere communicatiesystemen in een netwerk worden geïntegreerd. Daarbij maakt u van locaties en filialen een enkel groot telefonienetwerk. Via de Q.SIG-netwerkintegratie kan de Forum 550/560 bv. als subinstallaties of als DECT-server worden gebruikt. De netwerkintegratie wordt beschreven in het hoofdstuk Netwerken van communicatiesystemen vanaf pagina 182.

De Forum 550/560 ondersteunt de aansluiting van VoIP-toestellen en biedt op die manier de mogelijkheid de aanwezige netwerkinfrastructuur (LAN met 100 MBit/s) ook te gebruiken om te telefoneren. Voor deze toepassing staan snoergebonden systeemtoestellen van het type Forum IPhone 525 en Forum IPhone 535 alsmede VoIP-systeemtelefoons Forum IPhone 520 en Forum IPhone 530 ter beschikking. Deze toestellen hebben dezelfde functies en ondersteunen dezelfde kenmerken als de systeemtoestellen zonder IP-functionaliteit.

Voor gebruikers die consequent gebruik wensen te maken van PC-telefonie, zijn de IP-systeemtoestellen ook verkrijgbaar als afzonderlijk licentieerbare software-versies ("Softphone"). Meer informatie hierover vindt u in het hoofdstuk Voice over IP (VoIP) vanaf pagina 122).

VoIP met media-gatewaykaart

Als er een media-gatewaykaart wordt geïnstalleerd, kunnen er met het communicatiesysteem Forum 550/560 aanvullende VoIP-functies worden gebruikt.

• SIP (intern): u kunt SIP-systeemtelefoons Forum iPhone 512 / Forum iPhone 545 en standaard-SIP-telefoons gebruiken.
• SIP (extern): U kunt externe SIP-verbindignen als "SIP-kieslijnen" gebruiken. Het instellen en toewijzen van externe SIP-verbindingen verloopt voor de telefoniegebruiker volledig transparant. Daardoor kan u eenvoudig beginnen met gunstige bellen via internet en bij storingen of bezette lijnen gebruik maken van normale ISDN-lijnen. Voor SIP-telefonie is er een Media-Gateway-kaart vereist.
• Q.SIG-IP en SIP-tie-line: Met "Q.SIG-IP" of "SIP-tie-line" kunnen er meerdere communicatiesystemen via IP-verbindingen in een netwerk worden geïntegreerd. In plaats van normale vaste ISDN-lijnen kunnen er voor de netwerkintegratie van filialen en hun communicatiesysteemen voordelige dataverbindingen worden gebruikt.
• DECT over IP®: Voor locaties waarop al overwegend gebruik wordt gemaakt van VoIP-telefonie, is DECT-netwerkintegratie via VoIP een interessante oplossing. De aansluiting van de radiomodules (RFP's) verloopt daarbij via netwerk-datalijnen. Daardoor bezet u geen U_pn -aansluitingen en kunt u reeds aanwezige netwerkkabels gebruiken. Het omzetten van de VoIP-protocoldata in DECT-compatibele gespreksdata geschiedt bij DECT over IP direct bij de RFP's. Gemengd gebruik van DECT-RFP's en DECT over IP-RFP's is in een groot aantal gevallen mogelijk; een handover tussen technische verschillende RFP's is tijdens een gesprek echter niet mogelijk.

Internet-toegang

Het is mogelijk om afzonderlijke PC's via de interne S₀ -aansluitingen op de Forum 550/560 aan te sluiten of via de ethernet-interface een volledig LAN met de Forum 550/560 te verbinden. Deze PC's kunnen via de Forum 550/560 toegang krijgen tot het Internet. Als er reeds een Internet-toegang bij een Internet Service Provider bestaat, kan deze in de Forum 550/560 worden ingesteld. Als er nog geen IP-netwerk bestaat, kan de Forum 550/560 de voor de Internet-toegang vereiste IP-configuratie beheren. De Forum 550/560 beschikt over een geïntegreerde DHCP-server en een DNS-server, die in dit geval het IP-adresbeheer en de naam-resolutie voor de client-PC's uitvoeren.

De Forum 550/560 maakt voor alle aangesloten PC's de Internet-toegang met een gemeenschappelijk IP-adres mogelijk. Alleen dat adres is zichtbaar op het Internet. De lokale IP-adressen van de client-PC's worden via Network Address Translation (NAT) vertaald naar het IP-adres van de Forum 550/560. De client-PC's in het LAN zijn dus van buitenaf (d.w.z. vanuit het Internet) niet direct bereikbaar en beschermd tegen gerichte aanvallen uit het Internet. Als extra bescherming van het LAN biedt de Forum 550/560 filterlijsten, die individueel kunnen worden geconfigureerd (firewall-functie).

Opmerking: neem ook de toelichtingen onder Wat u over Internet-toegang moet weten vanaf pagina 119 in acht.

E-mail

De Forum 550/560 beschikt over een geïntegreerde e-mail-functie, die met de protocollen POP3, APOP of IMAP4 ingekomen mails bij de Internet Service Provider kan opvragen. Bij de configuratie van de Forum 550/560 kunnen voor elke medewerker mail-account-consultaties worden ingesteld.

De Forum 550/560 haalt dan met instelbare tussentijden de onderwerp en de afzender van ingekomen e-mails af op de ingestelde mail-servers en stuurt deze door naar het systeemtoestel van de gebruiker.

Daarnaast kunnen voor gebruikers ook e-mail-accounts worden aangelegd voor het verzenden van e-mails. Op die manier kunnen e-mails bv. direct vanuit de Forum CTI naar andere gebruikers worden gezonden. Bovendien kunnen gebruikers die over een voicebox beschikken zich via e-mail over nieuwe berichten in hun voicebox laten informeren.

Belangrijke evenementen en fouten houdt de Forum 550/560 bij in een intern logboek, het storingsgeheugen. Om de systeembeheerder te informeren of te alarmeren, kunnen ingaven in het logboek (systeemmeldingen) ook via e-mail worden verstuurd.

Verdere netwerkfuncties

U kunt uw medewerkers via de RAS-toegang een inbelmogelijkheid tot het LAN geven.

Daarnaast kan via ISDN ook een LAN-LAN-koppeling worden gerealiseerd. Daarmee kunnen twee Forum 550/560 de aangesloten LAN's via een speciaal inbelnummer met elkaar verbinden.

U kunt het interne telefoonboek van het communicatiesysteem Forum 550/560 raadplegen via LDAP. Het is via LDAP ook mogelijk om vermeldingen uit een externe directory te integreren. Bovendien is integratie in een netwerkbeheersoplossing via SNMP mogelijk. Meer over de verschillende toepassingsinterfaces vindt u in Toepassingsinterfaces vanaf pagina 241.

Verklarende woordenlijst

Neem ook de toelichtingen in de verklarende woordenlijst (als PDF-bestand op de meegeleverde CD te vinden).

Basisinstellingen bij levering

Bij levering zijn de volgende basisinstellingen en eigenschappen ingesteld. Wij adviseren om de communicatiesysteem Forum 550/560 voor het eerste gebruik te configureren op basis van individuele wensen (zie Configuratie vanaf pagina 95).

Tip: informatie over de hierna vermelde functies vindt u in de verklarende woordenlijst (als PDF-bestand beschikbaar op de systeem-CD).

Telefoonfuncties

• De Forum 550/560 is bij aflevering voor gebruik in België ingesteld.
• Bij inkomende externe gesprekken gaan alle aangesloten toestellen met snoerverbinding over.
• Het wachtwoord voor de gebruiker "Administrator" is leeg.
• De systeem-PIN, bijvoorbeeld voor de op afstand programmeerbare oproepafleiding, luidt "0000".

Bevoegdheden

Welke functies op de toestellen van de Forum 550/560 mogen worden gebruikt, wordt geregeld door het toewijzen van bevoegdheden. Deze bevoegdheden worden ingesteld voor zogenaamde gebruikersgroepen waaraan de gebruikers met hun toestellen dan weer worden toegewezen.

In de standaardinstelling zijn er drie gebruikersgroepen: "Administrators", "Standard" en "Guests". "Administrators" hebben toegang tot alle functies van de Forum 550/560 en onbeperkte configuratierechten. Gebruikers van de groep "Guests" kunnen de Forum 550/560 niet configureren, mogen geen externe verbindingen opbouwen en kunnen de toestel-functies van de Forum 550/560 slechts beperkt gebruiken. De gebruikersgroep "Standard" is op basis van haar standaardinstellingen bijzonder geschikt als basis voor het aanmaken van gebruikersgroepen voor de normale gebruikers van het systeem (bv. de medewerkers van een firma).

Opmerking: tijdens de eerste keer in gebruik nemen van de Forum 550/560 zijn alle aangesloten toestellen om te beginnen in de gebruikersgroep "Administrators" geschakeld, tot een van de gebruikers zich aanmeldt bij de Webconsole. Daarna worden alle toestellen automatisch in de gebruikersgroep "Guests" geschakeld. Informatie over de configuratie van gebruikersgroepen en gebruikers vindt u in de Online help in het hoofdstuk "Gebruikersmanager".

De volgende toestelfuncties zijn bij levering voor de gebruikers-groepen ingesteld:

Instellingen voor gebruikersgroepen

Functie / bevoegdheid Standard Administrators			Guests
Toepassingen
Configurator persoon-	lijk	expert weergave
Kosten - + -
Telefoonboek + + +
Forum CTI + + -
Bezetaanduiding	+ + -

Instellingen voor gebruikersgroepen

Functie / bevoegdheid	Standard	Administrators	Guests
Forum Count + + -
Forum Hotel + + -
ISP toepassing - - -
Onthaalboodschap uit uit uit

Telefoonboek

LDAP gebruiken + + +
Ingaven (centraal) gebruiken +	+ +
Ingaven (centraal) veranderen	-	+	-
Eigen firma gebruiken	+ + +
Eigen firma wijzigen	- - -
Andere firma's wijzigen	- - -
Ingaven (persoonlijk) 20 20	0

Oproepen (uitgaand)

Extern	Internationaal	Internationaal	Alleeninkomend
Spontaan netlijn kiezen	---
Netlijn kiezen via de centrale	---
LCR *)	+	+	-
LCR deactiveerbaar *)	+	+	-
LCR bij oproepomleiding naar extern *)	-	-	-
VIP-oproep *)	+	+	-
PIN kiezen *)	-	-	-
Intercom *)	+	+	-
Intercom aanvaarden *)	+	+	+
Bidirectionele intercom *)	+	+	-

Instellingen voor gebruikersgroepen

Functie / bevoegdheid Standard Administrators
Kiezen voor ander toestel *)	-	-	-
Hotline*)	+	+	-
Terugbellen bij bezet *)	+	+	-
Meervoudigbezet op parallel toestel *)	+	+	+
Bevoegdheid wisselen *)	-	-	-
CLIP onderdrukken (intern) *)	-	-	-
CLIP onderdrukken (extern) *)	-	-	-
CLIP per oproep onderdrukken aan/uit *)	+	+	-

Oproepen (inkomend)

Pickup uit groep + + -
Pickup gericht + + -
Wegname + + +
Gesprekswegname *)	-	-	-
Oproeponderdrukkin op parallel toestel *)	-	-	-
Reactie: verbinding wordt verbroken *)	-	-	-
CLIP uit *)	-	-	-
Oproep in wacht *)	0	0	0

Oproepomleidingen

Oproepomleiding + + -
Oproepomleiding naar extern +	+ -
Oproepomleiding van MSN groepen	+	+	-
Oproepomleiding deuroproep	+ + -

Instellingen voor gebruikersgroepen

Functie / bevoegdheid Standard Administrators			Guests
Oproepomleiding na tijd parallel signalisieren *)	+	+	+
Oproepomleiding voor andere gebruiker *)	-	-	-
Oproepomleiding door andere gebruikers verhinderen *)	-	-	-
Display: oproepomleiding via *)	laatste omleiding	laatste omleiding	laatste omleiding

Verbinding *)

Doorschakelen extern naar extern *)	+	+	-
Conferentie met drie *)	+	+	-
Parkeren *)	+	+	-
Wachtmuziek bij externe verbindingen *)	+	+	+
Wachtmuziek bij externe verbindingen *)	+	+	+

Bescherming

Oproepbescherming beltoon beltoon uit
Bescherming 2de oproep + + -
Bescherming tegen intercom oproep *)	-	-	-
Bescherming tegen bidirectionele oproep *)	-	-	-
Pickupbescherming *)	-	-	-
Telefoonslot *)	+	+	-
MCI (kwaadwillige oproep) *)	+	+	-

Instellingen voor gebruikersgroepen

Functie / bevoegdheid Standard Administrators

Guests

Lijsten

Blokkeringslijst leeg leeg leeg
Vrijgavelijst leeg leeg leeg
Speciale lijst 1 1 1
Oproepfilter leeg leeg leeg
Interne oproeplijst *)	+	+	-
Externe oproeplijst *)	+	+	-
Oproeplijst bij bezet*)	+	+	-
Oproeplijst deuroproep *)	+	+	-

Systeemtelefoons*)

Toestel bezet*)	+	+	+
Alle toetsen geblokkeerd*)	-	-	+
Functietoetsenprogrammeren*)	+	+	+
Menu- en ABC-toets*)	+	+	+
DECT-lijntoetsen*)	-	-	-
ISP-verbinding verbreken*)	+	+	-

Verbindingsgegevens *)

Inkomende verbindingen verzenden *)	-	-	-
Uitgaande verbindingen verzenden *)	-	-	-
inkomende verbindingen registreren *)	-	-	-
uitgaande verbindingen registreren *)	-	-	-
Aantal onderdrukte cijfers *)	0	0	0

Instellingen voor gebruikersgroepen

Functie / bevoegdheid Standard Administrators			Guests
Basisbedrag voor inkomend gesprek *)	0,00 0,00 0,00
Basisbedrag voor uitgaand gesprek *)	0,00 0,00 0,00
Kostenfactor *)	100% 100% 100%
Kosten genereren *)	-	-	-

Netwerk *)

RAS *)	-	-	-
Terugbellen *)	geen geen	geen
E-mail Aanduiding *)	+	+	-
E-mail verzenden *)	+	+	-

CSTA *)

CSTA-menu *)	-	-	-
CSTA-toets *)	-	-	-
CSTA-data *)	-	-	-

Overige *)

Verkort kiezen *)	+	+	-
Deuropener *)	+	+	-
Keypad kiezen *)	+	+	-
Tijdsturing *)	-	-	-
SMS in vast netwerk *)	-	-	-
Boekingsnummer tijdens het gesprek ingeven *)	+	+	-
Korte berichten verzenden *)	+	+	-

*) Deze instellingen worden alleen in de expertweergave getoond.

Zonder verder configuratie zijn de volgende belangrijke instellingen actief:

• Externe bevoegdheid: Alle geconfigureerde toestellen zijn bevoegd om internationaal te telefoneren. Externe kieslijnen moeten door ingeven van een kengetal worden bezet.
• Oproepafleidingen naar interne en externe telefoonnummers kunnen worden geactiveerd. Oproepafleidingen na tijd worden na 20 seconden uitgevoerd. Deuroproepen en MSN-groepen kunnen afgeleid worden. Oproepafleidingen voor andere gebruikers en oproepafleidingen door andere gebruikers zijn gedeactiveerd.
• Het telefoonslot kan worden geactiveerd. De toestel-PIN luidt "0000".
• De vrijgave- en blokkeerlijst en een oproepfilter zijn vooraf niet ingesteld en dus niet actief. Als deze lijsten worden ingesteld, kunnen ze voor de gebruikersgroepen worden geactiveerd. Een speciale lijst met noodnummers is ingesteld en geactiveerd.
• De deuropener kan vanaf alle toestellen worden gebruikt. Deuroproepen kunnen worden afgeleid.
• Elke standaard gebruiker kan de configuratie van de Forum 550/560 veranderen.
• Elke standaard gebruiker kan een persoonlijk telefoonboek aanmaken en ingaven van het centrale telefoonboek bewerken.
• Elke standaard gebruiker kan de kosten aflezen.
• De licentieplichtige toepassingen (bv. de toepassing Forum Count) kunnen worden gebruikt zodra deze vrijgegeven zijn.
• Een RAS-toegang is niet toegelaten.

Internet-functies

• Voor elke gebruiker van Forum 550/560 kan een RAS-toegang (met of zonder callback) worden ingesteld. Voorwaarde voor de RAS-toegang is dat de RAS-bevoegdheid wordt vrijgegeven.
• Voor elke gebruiker kunnen voor het beluisteren meerdere mail-accounts worden ingesteld. Elke gebruiker met een systeemtoestel kan automatisch worden geïnformeerd over ingekomen e-mails. Het onderwerp en de afzender van de e-mail worden weergegeven. De e-mail blijft op de e-mail-server en kan opgeroepen worden met een normaal e-mail-programma.
• Gebruikers kunnen bestaande Internet-verbindingen verbreken (via de Webconsole van de Forum 550/560 en vanaf de systeemtelefoon, als op de systeemtelefoon deze functie is ingesteld).

Voor de netwerkconfiguratie zijn vooraf de volgende IP-adressen ingesteld:

• Host name: host
• Domain name: domain
  IP-adres: 192.168.99.254
  Netmask: 255.255.255.0

De volgende adressen worden cliënten-PC's in het LAN per DHCP of PPP meegedeeld:

• Gateway-adres: 192.168.99.254
- Domain name: domain
• Domain name server: 192.168.99.254
- PPP-adressen (RAS): 192.168.100.1 tot 192.168.100.11
• DHCP-adressen (LAN): 192.168.99.130 tot 192.168.99.169

De IP-instellingen kan u veranderen in de Configurator. Neem in dat geval contact op met de systeembeheerder die verantwoordelijk is voor het bestaande LAN.

Opmerkingen over updates

Als u al een communicatiesysteem Forum 550/560 met een oudere versie van de software gebruikt, zijn de volgende opmerkingen voor u van belang bij een update naar release 7. Release 7 wordt tegelijkertijd voor alle producten uit de productserie Forum 500 / Forum 5000 gepubliceerd. Als u meerdere communicatiesystemen gebruikt, bijvoorbeeld in het kader van een telecominstallatie-koppeling, is het raadzaam om voor alle communicatiesystemen tegelijkertijd een update uit te voeren, zodat optimale comptabiliteit gewaarborgd is.

Upgrade-licentie

U kunt een nieuw communicatiesysteem Forum 560 aanschaffen. Daardoor krijgt u een geavanceerde functionaliteit ten opzichte van de voorganger Forum 550.

Nieuwe eigenschappen Forum 560

Eigenschap Toelichting
NTP Tijdsynchronisatie	via internet
SNMP Netwerkbeheers	integratie
SIP-tie-line Telecominst	tallatie-koppeling via IP
Transparante codecs	Vrije codec-onderhandeling door SIP-toestellen (bijv. video)
LDAP-client Integratie	in aanwezige adresgegevens
Forum Hotel Geavanceerde hotelfuncties
Forum Auto Attendant	Geavanceerde attendantfuncties
Forum CTI Touch CTI-oplossing voor smartphones

Ook voor een reeds aanwezig communicatiesysteem Forum 550 kunt u deze eigenschappen desgewenst gebruiken. Daarvoor kunt u een upgrade-licentie aanschaffen:

• Met een software-update naar release 7 kunt u de nieuwe eigenschappen van release 7 zonder de geavanceerde functionaliteit gebruiken.
• Met een upgrade-licentie kunt u de nieuwe eigenschappen van release 7 inclusief de geavanceerde functies gebruiken (zie tabel Nieuwe eigenschappen Forum 560). Als u de vrijgavekey van de upgrade-licentie invoert, wordt de aanduiding van het communicatiesysteem gewijzigd in Forum 560.

Als u een nieuwe communicatiesysteem Forum 560 aanschaft, is de upgrade-licentie reeds inbegrepen.

Technische opmerkingen

Voor de geavanceerde eigenschappen van release 7 moet het aanwezige communicatiesysteem eventueel worden aangepast. Houd daarbij rekening met het volgende:

• Een CompactFlash-kaart met 256 MByte is vereist voor een update naar release 7.
• De systeemsoftware is opgedeeld in twee delen. Ten eerste is er een softwarecontainer met de firmware die u bij de update in het communicatiesysteem installeert. Ten tweede is er een software-container ("firmware-uitbreidingen" voor bepaalde toesteltypen) die u pas na de update in het communicatiesysteem installeert.
• De firmware-uitbreidingen bevatten software voor de volgende toesteltypen:

Type Modellen
SIP-systeemtelefoons Forum IPhone	512Forum IPhone 545
DECT over IP-basisstations Forum	Base DECT IPForum Base DECT IP v2

Opmerking: als u geen enkele van deze toestellen gebruikt, hoeft u de firmware-uitbreiding niet te installeren.

Update uitvoeren

Voer voor een update de volgende stappen uit:

1. Ga in de Configurator naar de pagina SYS Configuratie: Firmware. Klik op de knop Opslaan om een backup van de aanwezige configuratie te maken. Klik vervolgens op de knop Verder.
2. Klik op de knop Bladeren. Selecteer het firmwarebestand. Klik op de knop Laden.

Hierdoor wordt het firmwarebestand in het communicatiesysteem geïnstalleerd. Het communicatiesysteem wordt na het installeren opnieuw opgestart. Vervolgens wordt de aanwezige configuratie geconverteerd. Dit kan al naar gelang de configuratiegegevens 90 minuten in beslag nemen.

1. Ga vervolgens naar de pagina SYS Configuratie: Componenten. Kies in de selectie de vermelding Firmware uitbreidingen. Neem de weergave van de verwachte bestandsnaam in acht. Installeer de firmware-uitbreidingen met de knoppen Bladeren en Laden.
2. Optioneel: Ga naar de pagina SYS Configuratie: Uitbreidingen. Voer de vrijgavekey voor de update in. Daarna moet er bij de vermelding Forum Upgrade in de kolom Status een groen vinkje staan.

Na de update kunt u desgewenst ook het online-helpbestand en de audiobestanden voor de aanvullende programma's Forum Voicemail en Forum Auto Attendant installeren.

Als u van tevoren externe SIP-lijnen met klantspecifieke instellingen hebt gebruikt, dient u die instellingen eventueel aan te passen aan de geavanceerde SIP-operator-instellingen van release 7 (zie online-help-onderwerpen "SIP-lijnen", "SIP-operator" en "Notes on SIP Providers").

Opmerking: houd ook rekening met de opmerkingen over de update van telefoniefuncties (zie Opmerkingen over updates vanaf pagina 206).

Informatie vooraf

Uitvoering van de Forum 550/560

De Forum 550/560 is voorzien voor montage in een 19"-rack-systeem. Het systeem bestaat uit:

- een 19"-frame voor de montage van de modules. In de maximumconfiguratie zijn alle slots in het frame bezet en de volgende modules geïnstalleerd: 2 netadapters, 1 sturingskaart, 12 interfacekaarten. Op de interfacekaarten bevinden zich de aansluitingen (poorten) van het systeem. Het 19"-frame van de Forum 550/560 wordt ook frame 1-12 genoemd (naar het aantal slots voor interfacekaarten);

- een backpanel (backplane). Op het backpanel bevinden zich de aansluitingen (stekkers) voor de sturingskaart en de interfacekaarten. Het backpanel stelt alle vereiste voedingsspanningen en systeemsignalen voor de modules ter beschikking.

De Forum 550/560 wordt in geïnstalleerde toestand geleverd. Een montage van frame en backpanel, zoals u dat misschien van andere systemen kent, is niet vereist.

Het frame bevat: een netadapter en de centrale sturingskaart. De bestelde interfacekaarten maken deel uit van de levering; deze moeten nog geïnstalleerd worden.

Let op! De montage van de interfacekaarten mag alleen door deskundig personeel worden uitgevoerd!

Meer informatie over de installatie vindt u in de hoofdstukken Montage in een 19"-rack vanaf pagina 38 en Modules installeren vanaf pagina 39.

Inhoud van de levering

De levering van een communicatiesysteem Forum 550/560 bestaat uit:

- 1 19"-frame (frame 1-12) met slots voor 1 sturingskaart, 2 netadapters en 12 interfacekaarten.

Het 19"-frame bevat in de basisconfiguratie de volgende componenten:

• 1 backpanel BPV+1-12
• 1 netadapter Forum 550 Power Supply
• 1 netsnoer voor de aansluiting op het stroomnet
• 1 sturingskaart Forum 550 Card main processor

Deze kaart bevat de firmware. De geheugenkaart wordt alleen meegeleverd indien het frame 1-12 het eerste bestelde frame is en niet als uitbreiding van de Forum 550/560 dient.

Alle andere componenten (bv. 2de netadapter, interfacekaarten en bijbehorende kabels) worden meegeleverd op basis van de individuele bestelling.

• 1 adapterkabel voor de aansluiting van RS-232 op RJ45 (voor de V.24-interfaces van de sturingskaart Forum 550 Card main processor)
• 1 set bevestigingshoeken met schroeven voor de montage van het frame in een 19"-rack
• 1 set frontafdekkingen voor het afdekken van lege slots
  • 1 beknopte handleidingen
  1 CD

Installatie

Veiligheidsinstructies

Het CE-merkteken bevestigt de overeenstemming van het product met de technische richtlijnen inzake gebruikersveiligheid en elektromagnetische compatibiliteit, die geldig waren op het tijdstip van de goedkeuring.

Algemene voorschriften

Let op! Opstelling en onderhoud van het toestel alleen door deskundig personeel. Door onbevoegd openen van de behuizing en ondeskundig uitgevoerde werkzaamheden en herstellingen aan de modules kan het toestel worden beschadigd en vervalt de aanspraak op garantie.

GEVAAR! Gevaarlijke spanningen in het toestel!

De netadapters Forum 550 Power Supply mogen niet worden geopend, daar anders gevaarlijke spanningen toegankelijk worden!

Defecte netadapters moeten voor herstelling aan de fabrikant worden gezonden.

Gebruik steeds de originele verpakking om delen van de Forum 550/560 in te pakken voor verzending of bewaring.

PAS OP!

Statische opladingen kunnen de Forum 550/560 beschadigen. Zorg ervoor dat u uzelf en uw gereedschap ontlaadt vóór en tijdens installatiewerkzaamheden aan elektrische en elektronische onderdelen van de Forum 550/560.

Informatie over de voeding

De Forum 550/560 mag alleen op geaarde stopcontacten worden aangesloten.

Monteer de Forum 550/560 alleen in de buurt van vrij toeganke- lijke, vast geïnstalleerde stopcontacten.

Het 19"-frame (frame 1-12) moet principieel worden gevoed via een eigen stroomkring, die met10 A beveiligd is.

Als de Forum 550/560 met twee netadapters Forum 550 Power Supply is uitgerust, moet elke netadapter op een eigen stopcontact worden aangesloten. Meervoudige stopcontacten (stekkerstrook) die meerdere netaansluitingen van de Forum 550/560 of andere toestellen met de Forum 550/560 samenvatten, zijn niet toegelaten.

De snoeren van de netadapters Forum 550 Power Supply moeten uitgerust zijn met een zekering (ferriet). De snoeren worden standaard geleverd met gemonteerde zekeringen.

Installeer een overspanningsfilter.

Informatie over EMC en aarding

Let op! MOS -bouwelementen:

Modules en verpakkingen die gekenmerkt zijn met een MOS-waarschuwingsteken moeten volgens de overeenkomstige voorschriften worden behandeld!

Draag steeds een aardingsarmband, die u verbindt met de passende aansluitingevn op de frames (zie C op de afbeelding Forum 550/560: bevestigingspunten aan het frame 1-12 op pagina 38).

De aardingsgeleiders van de stopcontacten en de telefoonaardingsleiding (FE) moeten omwille van de potentiaalvereffening samen op een referentiepunt worden geschakeld. In de regel is de behuizing van de Forum 550/560 het referentiepunt.

Aarding en potentiaal

Voor de potentiaalvereffening moeten alle geleidende delen van de Forum 550/560 via een draad/een litzendraad met een aderdiameter van tenminste 2,5 mm ² (groen/geel) met de randaarding (PA-rail van de huisinstallatie) worden verbonden.

Forum 550/560: aardingsconcept

De metalen afscherming van deelnemer- en lijnkabels moet in de verdeler resp. het patchveld op massa worden gelegd. De aardingsgeleider (PE) van de spanningstoevoer 230 V is direct verbonden met massa en telefoonaarding.

Alle metalen delen van het telecommunicatiesysteem zijn door mechanische verbindingen elektrisch geleidend met elkaar verbonden, zodat de elektrische veiligheid via de aardingsgeleider resp. de telefoonaarding verzekerd is.

Tips voor de installatie van de Forum 550/560

Laat in geen geval vloeistof in de Forum 550/560 dringen. Elektrische schokken of kortsluitingen kunnen het gevolg zijn.

Installeer de Forum 550/560 niet tijdens een onweer. Verbind of verbreek geen kabelverbindingen tijdens een onweer.

De Forum 550/560 is alleen geschikt voor gebruik binnenshuis. Plaats de kabels zo dat niemand erop kan lopen of erover kan struikelen.

De modules van de Forum 550/560 moeten vastgeschroefd zijn in het frame bij het verlaten van het systeem. Vrije slots moeten met frontafdekkingen worden gesloten (de frontafdekkingen worden meegeleverd).

Tips voor het aansluiten van toestellen

Op de Forum 550/560 mogen alleen toestellen worden aangesloten die SELV-spanning (laagspanningskring) leveren. Het correcte gebruik van goedgekeurde toestellen is overeenstemming met dit voorschrift.

Op de analoge interfaces mogen alleen toestellen worden aangesloten die voldoen aan de technische eisen. Meer informatie vindt u in het hoofdstuk a/b-aansluitingen vanaf pagina 61.

Gebruik een afgeschermde Ethernet-kabel (STP-kabel, Shielded Twisted Pair kabel) voor het aansluiten van de Forum 550/560 op een lokaal netwerk (LAN, Local Area Network).

Montageplaats, omgevingsomstandigheden

De omgevingstemperatuur voor het gebruik van de Forum 550/560 moet tussen +5 °C en +40 °C liggen.

Om binnen de voorgeschreven temperatuurgrenzen te blijven, monteert u de Forum 550/560 op een goed geventileerde plek, die beschermd is tegen directe warmte-inwerking.

Monteer de Forum 550/560:

• niet voor of boven warmtebronnen, zoals radiators,
• niet op een plek met directe zonnestraling,
• niet achter gordijnen,
• niet in kleine, ongeventileerde, vochtige ruimten,
• niet op of in de buurt van licht ontvlambare materialen,
• en niet in de buurt van hoge-frequentietoestellen zoals zenders, bestralingsapparaten en dergelijke installaties.

Als de Forum 550/560 samen met andere elektrische toestellen in een 19"-kast wordt gemonteerd, moet u erop letten dat de temperatuur van de toegevoerde lucht naar de Forum 550/560 +40 °C niet overschrijdt.

De Forum 550/560 kan ook op een IT-systeem worden aangesloten.

Montage in een 19"-rack

Forum 550/560: bevestigingspunten aan het frame 1-12

De Forum 550/560 is uitsluitend voorzien voor montage in een 19"-rack-systeem.

Het frame 1-12 beschikt over de afgebeelde bevestigingspunten voor de montage in een 19"-rack:

Legende

1 Bevestigingshoek links

2 Bevestigingshoek rechts

A Schroefbouten voor bevestigingshoeken bij frontmontage (ca. 132 mm) van de bevestigingsstijlen in het 19"-rack

B Schroefbouten voor bevestigingshoeken bij centrale montage (ca. 400 mm) van de bevestigingsstijlen in het 19"-rack

C Schroefpunten aan de linker- en rechterkant voor aardingsarmband resp. aardverbinding tussen frame 1-12 en 19"-rack

Modules installeren

Forum 550/560: slots in het frame 1-12

Slots

Het frame 1-12 van de Forum 550/560 biedt plaats voor de installatie van maximaal:

• 2 netadapters
  • 1 sturingskaart
• 12 interfacekaarten (lijn- of deelnemermodules) gesorteerd in 2 groepen

Voor de installatie van deze modules beschikt het frame over de volgende slots:

Legende

A Slot voor de netadapter van groep 1

B Slot voor de netadapter van groep 2

0 Slot voor de centrale sturingskaart

C Slots voor de interfacekaarten van groep 1 (plaatsen 1 - 6)

D Slots voor de interfacekaarten van groep 2 (plaatsen 7 - 12)

Elke groep (1 of 2, op de afbeelding aangegeven met C en D) vereist een eigen netadapter. De sturingskaart wordt altijd gevoed door de netadapter van groep 1. De netadapter van groep 1 moet daarom in elk geval worden geïnstalleerd.

De modules kunnen zowel tijdens de eerste montage worden ingebouwd als in het kader van een latere uitbreidingsmontage.

Informatie over het afkoppelen van de voeding

GEVAAR! Gevaarlijke spanningen in het toestel!

Bij de volgende installatiewerkzaamheden moet de Forum 550/560 van het stroomnet worden gescheiden:

• bij het installeren van de centrale sturingskaart
• bij het installeren van een netadapter

Indien een frame 1-12 met twee netadapters is uitgerust, moeten beide netaansluitingen worden onderbroken om het frame stroomloos te schakelen.

GEVAAR! Bij het installeren van een netadapter of van de centrale sturingskaart moeten altijd de stekkers van beide netadapters uit het stopcontact worden getrokken!

Als de stekker van de netadapter van groep 2 (B) wordt uitgetrokken, kan de Forum 550/560 nog altijd worden gebruikt! De werking is dan beperkt tot de modules die worden gevoed door de netadapter van groep 1 (A), d.w.z. de centrale sturingskaart (0) en de interfacekaarten in de slots 1-6.

Als de voeding van de netadapter van groep 1 (A) wordt onderbroken, wordt de Forum 550/560 buiten werking gesteld. De slots 7-12 (D) blijven echter onder spanning. (De tussen haakjes aangegeven positie van de module vindt u op de afbeelding Forum 550/560: slots in het frame 1-12 op pagina 39.)

De bedrijfsklare toestand van de verschillende modules wordt aangegeven d.m.v. de LED's van de componenten. De betekenis van de LED-indicaties vindt u in de beschrijving in het hoofdstuk Modules vanaf pagina 72.

Centrale sturingskaart installeren

Bij levering van de Forum 550/560 is de centrale sturingskaart reeds geïnstalleerd. Als u de centrale sturingskaart wilt vervangen, voert u de volgende stappen uit:

1. Sluit de Forum 550/560 af. Voer hiervoor een herstart van het systeem uit door

- op een aangesloten telefoon het kengetal ⚡ * 1 8 5 (systeem-PIN) # in te voeren

- in de Configurator, menu SYS Configuratie: Heropstarten op het commando Heropstarten te klikken.

1. Wacht tot alle LED's van alle geïnstalleerde modules rood knipperen.

GEVAAR! Gevaarlijke spanningen in het toestel!

1. Trek nu alle aangesloten stekkers van de Forum 550/560 uit het stopcontact om het systeem volledig van het stroomnet te scheiden.

De centrale sturingskaart mag niet worden geïnstalleerd terwijl de Forum 550/560 ingeschakeld is! Lees ook het deel Informatie over het afkoppelen van de voeding vanaf pagina 40.

1. Draai de schroeven los waarmee de centrale sturingskaart aan het frame 1-12 bevestigd is en trek de module uit het frame.

2. Neem de centrale sturingskaart uit de transportverpakking.

PAS OP!

Statische elektriciteit kan elektronische componenten beschadigen. Volg de instructies voor de omgang met elektrostatisch gevoelige elementen!

1. Duw de centrale sturingskaart voorzichtig in de slot 0 (zie ook de afbeelding Forum 550/560: slots in het frame 1-12 op pagina 39). De opdruk op de frontplaat moet – van voren gezien – aan de bovenste rand staan.

Zorg ervoor dat de stekker van de centrale sturingskaart stevig in de aansluiting op het backpanel zit.

1. Schroef de module vast aan het frame 1-12.
2. Verbind de gewenste kabels met de overeenkomstige RJ45-aansluitingen van de centrale sturingskaart. In het hoofdstuk Modules vanaf pagina 72 vindt u de vereiste informatie over de aansluitingstoewijzing.
3. Schakel de Forum 550/560 opnieuw in. Sluit hiervoor de netadapter van groep 1 (zie A op de afbeelding Forum 550/560: slots in het frame 1-12 op pagina 39) opnieuw aan op het stroomnet (indien uw Forum 550/560 uitgerust is met twee netadapters, sluit u ook de tweede netadapter aan).

Het systeem is nu opnieuw opgestart, alle modules (interfacekaarten) worden geïntialiseerd.

1. Controleer de LED's van de modules terwijl de Forum 550/560 wordt opgestart. In het hoofdstuk Modules vanaf pagina 72 vindt u voor elke module de verleiste informatie over de LED-indicaties.

Opmerking: Het MAC-adres van de Forum 550/560 wordt bepaald door de centrale sturingskaart en kan niet worden gewijzigd. Na het vervangen van de centrale sturingskaart moet u dus eventueel IP-instellingen wijzigen. Meer informatie vindt u in de online-help onder het trefwoord MAC-adres.

Achtergrondinformatie over het afsluiten van het systeem

Als de Forum 550/560 van het stroomnet wordt gescheiden, wordt het werkgeheugen gewist. In het werkgeheugen wordt o.a. de actuele configuratie bewaard en van daar uit regelmatig op de CompctFlash-geheugenkaart geschreven. Een herstart van het systeem zorgt ervoor dat de actuele configuratie (uit het werkgeheugen) naar de CompactFlash-geheugenkaart wordt geschreven. Hierdoor wordt verzekerd dat na het opstarten van het systeem opnieuw de meest recente configuratie is ingesteld.

interfacekaarten installeren

interfacekaarten kunnen worden geïnstalleerd terwijl het systeem loopt ("hot-plugging"). Voer de volgende stappen uit:

1. Als u een interfacekaart wilt vervangen, moet u eerst de slot van deze kaart blokkeren.

Daarvoor roept u in de Configurator de pagina

TEL Configuratie: Aansluitingen: Slots op. Klik in de tabelregel die de gewenste interfacekaart bevat op het commando Stop. Nu is deze slot geblokkeerd. Verbindingen (telefoongesprekken, datatransmissie) die via deze kaart lopen, worden gescheiden. De LED's van de geblokkeerde kaart knipperen rood.

1. Draai de schroeven los waarmee de interfacekaart aan het frame 1-12 bevestigd is en trek de kaart uit het frame.
2. Neem de interfacekaart uit de transportverpakking. Controleer of u de juiste interfacekaart heeft. Op de frontplaat vindt u een opdruk met de typebenaming.

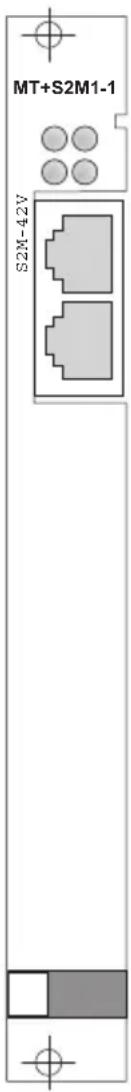

Fragment: opdruk op de frontplaat van een interfacekaart van het type "Forum 550 Card 8 S0/T0"

PAS OP!

Statische elektriciteit kan elektronische componenten beschadigen. Volg de instructies voor de omgang met elektrostatisch gevoelige elementen!

1. Duw de interfacekaart voorzichtig in de slot. De opdruk van de frontplaat moet - van voren gezien - aan de bovenste rand staan (zie voorgaande afbeelding).

Zorg ervoor dat de stekker van de interfacekaart vast in de aansluiting op het backpanel zit.

1. Schroef de interfacekaart vast aan het frame 1-12.
2. Verbind de gewenste kabels met de overeenkomstige RJ45-aansluitingen van de interfacekaart. In het hoofdstuk Modules vanaf pagina 72 vindt u voor elke interfacekaart de verleiste informatie over de aansluitingstoewijzing.
3. Sluit alle lege slots met frontafdekkingen (meegeleverd).

De frontafdekkingen moeten aan het frame worden vastgeschroefd!

1. Na het vervangen van de interfacekaart moet u de slot van deze kaart opnieuw vrijgeven.

Roep daarom in de Configurator opnieuw de pagina TEL Configuratie: Aansluitingen: Slots op. Klik in de tabelregel die de gewenste interfacekaart bevat op het commando Start.

1. Controleer de LED's van de interfacekaart. In het hoofdstuk Modules vanaf pagina 72 vindt u voor elke interfacekaart de verleiste informatie over de LED-indicaties.

Status van de interfacekaarten controleren via de Webconsole

U kunt de status van de interfacekaarten ook controleren via de Web-console van de communicatiesysteem Forum 550/560.

1. Roep in de Configurator het menu TEL Configuratie: Aansluitingen: Slots op.
2. Controleer of voor de geïnstalleerde interfacekaart een groen vinkje in de kolom Status staat. Dit haakje signaleert de bedrijfsklare toestand van de kaart.

Netadapter installeren

Afhankelijk van het aantal geïnstalleerde modules (interfacekaarten) zijn voor de voeding van het systeem één of twee netadapters nodig (zie A en B op de afbeelding Forum 550/560: slots in het frame 1-12 op pagina 39):

• De netadapter van groep 1 (A) moet altijd geïnstalleerd zijn. Deze adapter voedt de centrale sturingskaart (0) en de interfacekaarten in de slots 1 - 6.
• De netadapter van groep 2 (B) is nodig wanneer ook in de slots 7 - 12 interfacekaarten moeten worden geïnstalleerd.

Om de tweede netadapter te monteren of een defecte netadapter te vervangen, voert u de volgende stappen uit:

1. Sluit de Forum 550/560 af. Voer hiervoor een herstart van het systeem uit door

- op een aangesloten telefoon het kengetal ⚡️ 1 8 5 (systeem-PIN) # in te voeren of

- in de Configurator, menu SYS Configuratie: Heropstarten op het commando Heropstarten te klikken.

1. Wacht tot alle LED's van alle geïnstalleerde modules rood knipperen.

GEVAAR! Gevaarlijke spanningen in het toestel!

1. Trek nu alle aangesloten stekkers van de Forum 550/560 uit het stopcontact om het systeem volledig van het stroomnet te scheiden.

Er mogen geen netadapters gemonteerd of gedemonteerd worden terwijl de Forum 550/560 ingeschakeld is! Lees ook het deel Informatie over het afkoppelen van de voeding vanaf pagina 40.

1. Neem de netadapter uit de transportverpakking.

PAS OP!

Statische elektriciteit kan elektronische componenten beschadigen. Volg de instructies voor de omgang met elektrostatisch gevoelige elementen!

1. Duw de netadapter voorzichtig in de passende slot (zie afbeelding Forum 550/560: slots in het frame 1-12 op pagina 39). De aansluiting voor de driepolige stekker moet zich – van voren gezien – onderaan rechts bevinden.

Zorg ervoor dat de stekker van de netadapter vast in de aansluiting op het backpanel zit.

1. Schroef de netadapter vast aan het frame 1-12.
2. Installeer evt. nog andere interfacekaarten (zie interfacekaarten installeren vanaf pagina 43).
3. Schakel de Forum 550/560 in. Sluit de netadapter (bij twee netadapters beide) aan op het stroomnet.

Het systeem wordt nu opgestart, alle modules (interfacekaarten) worden geïntitialiseerd.

1. Controleer de LED's van de modules terwijl de Forum 550/560 wordt opgestart. In het hoofdstuk Modules vanaf pagina 72 vindt u voor elke module de verleiste informatie over de LED-indicaties.

Backpanel

Het backpanel (ook: backplane) BPV+1-12 van Forum 550/560 stelt alle vereiste voedingsspanningen en systeemsignalen ter beschikking van de modules die in het frame 1-12 geïnstalleerd zijn. Voor de interfacekaarten wordt via het backpanel bovendien de toegang tot de PCM-highway (voor de datatransmissie), de toegang tot het LAN (voor de uitwisseling van signaalgegevens) en tot de en toegang tot de systeemklok gerealiseerd.

Op het backpanel bevinden zich verticaal aangebrachte aansluitingen voor de stekkers van de modules:

• De contacten voor de netadapters Forum 550 Power Supply en de centrale sturingskaart Forum 550 Card main processor worden telkens via een 96-polige connector gerealiseerd.
• De contacten voor de interfacekaarten worden met een 48-polige connector gerealiseerd.

Het backpanel draagt bovendien het serienummer van het systeem; het nummer is in de chip van het backpanel gebrand.

Om het backpanel te vervangen, voert u de volgende stappen uit:

GEVAAR! Gevaarlijke spanningen in het toestel!

1. Trek alle aangesloten netstekkers van de Forum 550/560 uit het stopcontact om het systeem volledig van het stroomnet te scheiden.

Lees ook het deel Informatie over het afkoppelen van de voeding vanaf pagina 40.

1. Verwijder alle modules en netadapters uit het frame 1-12 (zie Modules installeren vanaf pagina 39).

2. Draai de bevestigingsschroeven van het backpanel los (zie pijlen op afbeelding Forum 550/560: bevestigingsschroeven van het backpanel). Neem het backpanel voorzichtig langs de voorkant uit het frame 1-12.

Forum 550/560: bevestigingsschroeven van het backpanel

1. Plaats het nieuwe backpanel langs de voorkant in het frame 1-12. Schroef het backpanel vast.

2. Monteer de modules opnieuw in de passende slots.

3. Sluit alle lege slots met frontafdekkingen (meegeleverd).

De frontafdekkingen moeten aan het frame worden vastgeschroefd!

1. Schakel de Forum 550/560 opnieuw in. Sluit daarvoor de netadapter (bij twee netadapters beide) opnieuw aan op het stroomnet.

2. Controleer de LED's van de modules terwijl de Forum 550/560 wordt opgestart. In het hoofdstuk Modules vanaf pagina 72

vindt u voor elke module de vereiste informatie over de LED-indicaties.

Als u licentiegebonden programmapakketten (bv. het IP pakket Forum 500 IP licence) geïnstalleerd had, moeten deze pakketten nu opnieuw worden vrijgegeven. Hiervoor heeft u nieuwe vrijgavesleutels nodig. Hiervoor kunt u zich wenden tot het Belgacom Servicecenter of tot uw Belgacom Agent.

1. De nieuwe sleutels worden gegenereerd aan de hand van het serienummer van het backpanel. Lees het serienummer in de Configurator, menu Systeem-info: Versies af en deel ze mee aan de servicemedewerker.

2. Voer de nieuwe sleutels in de Configurator, menu SYS Configuratie: Uitbreidingen in. Nu zijn de verschillende programmapakketten opnieuw vrijgegeven.

Aan de hand van het serienummer van het backpanel wordt ook de PARK voor een DECT-systeem gecodeerd. Indien u aan de Forum 550/560 een DECT-systeem gebruikt, moet u de PARK van dit systeem dus opnieuw invoeren.

1. De nieuwe PARK kunt u aflezen in de Configurator in het menu Systeeminfo: Versies.

Onderbrekingsvrije stroomvoorziening

Bij het gebruik van onderbrekingsvrije stroomvoorzieningen (UPS) moet voor de voeding van elk frame (bij gecascadeerde telecom-municatiesystemen zie Het cascaderen van communicatie-systemen vanaf pagina 176) afzonderlijk of voor beide frames samen een eigen UPS worden aangesloten. Bij de oplossing met afzonderlijke frames moeten de UPS apart worden geaard.

De som van alle lekstromen per stopcontact mag niet meer dan 3,5 mA bedragen. In dit verband moet de door de fabrikant van de UPS aangegeven lekstroom in acht worden genomen.

Een netadapter Forum 550 Power Supply heeft een lekstroom van < 0,5 mA.

Bij de Forum 550/560 volstaat in elk geval een UPS met 900 Watt (ook bij gecascadeerde systemen).

Stroomuitval

Bij een stroomuitval blijft de geheugeninhoud (programma- en gebruikersgegevens) ongewijzigd bewaard.

De interne klok loopt nog gedurende ca. 24 uur door. Als de stroomuitval langer dan 24 uur duurt, wordt bij de terugkeer van de spanning een reset van de tijd en de datum uitgevoerd. Pas na de eerste uitgaande externe verbinding wordt opnieuw de actuele waarde ingesteld.

Aan een point-to-multipoint-aansluiting biedt de Forum 550/560 een noodgebruikfunctie. Bij een stroomuitval wordt de aansluiting S 0 1 op de aansluiting S 0 8 omgeschakeld, zodat u via een aangesloten toestel nog kunt telefoneren.

De volgende configuratie-instellingen zijn daarvoor nodig:

• Er moet een interfacekaart Forum 550 Card 8 S0/T0 geenstalleerd zijn.
• De stroomuitvalschakeling moet op deze interfacekaart geactiveerd zijn. Daarvoor moeten de DIP-schakelaars S17 tot S20 op de positie "ON" worden geplaatst. In de leveringstoestand is de stroomuitvalschakeling gedeactiveerd (Default: off).
• De aansluiting S₀1 moet extern op een NTBA (point-to-multipoint) aangesloten zijn.
• De aansluiting S₀8 moet intern geconfigureerd zijn. Op deze aansluiting moet een ISDN-telefoon aangesloten zijn die geschikt is voor noodgebruik.

Opmerking: aan een point-to-point-aansluiting is geen noodgebruik mogelijk.

Stroomuitvalschakeling testen

Test de configuratie:

1. Scheid de Forum 550/560 van het stroomnet (zie beschrijving onder Centrale sturingskaart installeren vanaf pagina 41, stap 1 tot stap 3).
2. Trek daarna de stekker van de NTBA uit het stopcontact.
3. Nu moet het mogelijk zijn via de op S ₀ 8 aangesloten ISDN-telefoon een externe verbinding op te bouwen.

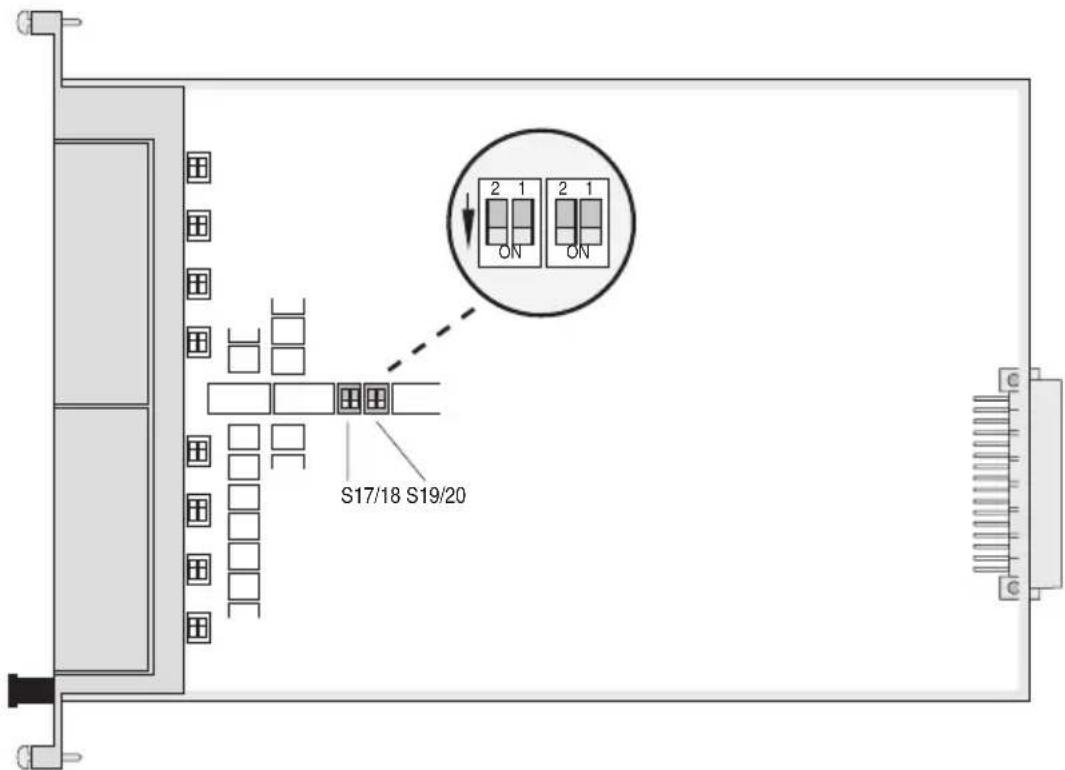

Forum 550 Card 8 S0/T0: plaats van de DIP-schakelaars voor de stroomuitvalschakeling

Interfaces en aan- sluitbare toestellen

Overzicht

De interfaces van de Forum 550/560 zijn uitgevoerd als RJ45-aansluitingen aan de voorkant van de interfacekaarten en de centrale sturingskaart. Speciale systeemkabels voor het aansluiten van lijnen zijn niet vereist. Voor de verbinding met patch-velden worden normale patch-kabels gebruikt.

Technische details over de interfaces vindt u in het hoofdstuk Modules vanaf pagina 72.

Overzicht: interfaces en interfacekaarten

Interface	Kaart Eigenschappen Pagina
S0	Forum 550Card 8 S0/T0	8 S0 -aansluitingen, die extern of intern kunnen worden gebruikt	85
S2M	Forum 550Card PRA	1 S2M -interface voor de aansluiting op digitale netten (ISDN-30-aansluiting) of de netwerkverbinding tussen tweetelecommunicatiesystemen	81
Upn2 Forum 550Card 8 digital extensions		8 Upn -aansluitingen, Upn zijn DECT-compatibel (" Upn2 aansluitingen")	88
a/b Forum 550Card 8 analogue extensions		8 analoge aansluitingen 90

Overzicht: interfaces en interfacekaarten

Interface	Kaart Eigenschappen	Pagina
PCM Forum	um 550Card mainprocessor	1 PCM-aansluiting(op de centrale sturingskaart)	77
LAN Forum	um 550Card mainprocessor	1 ethernet-aansluiting (10/100 MBit/s)(op de centrale sturingskaart)	77
COM / V.24	Forum 550Card mainprocessor	2 V.24-aansluitingen(op de centrale sturingskaart)	77

Op de aansluitingen van de Forum 550/560 kunnen de volgende toestellen en systemen worden aangesloten:

Overzicht: aansluitingen en aansluitbare toestellen

Interface	Toestellen / Systemen Pagina
S0 (intern)	ISDN-toestellen (DSS1-protocol):telefoons, faxtoestellen, basisstations en handtoestellen, ISDN-kaarten voor de PC	53
Upn	digitale toestellen (systeemtelefoons) 57
Upn2 digitale	te toestellen (systeemtelefoons en DECT-basisstations)	57
a/b analoge	te toestellen:telefoons, G3-faxtoestellen, (extern en intern) modems, externe toestellen voor Music on Hold, externe Voice-Mail-systemen, externe parlofoons	61
PCM Aansluiting voor een tweede telecommunicatiesysteem (cascadering)		64
LAN Aansluiting op een Local Area Network (netwerk) of aansluiting voor een DSL-modems		64
		Aansluiting van VoIP-toestellen 122
COM / V.24	Aansluiting voor een PC (voor de transmissie van verbindingsgegevens)	66

S₀ -aansluitingen

Alle 8 S₀-aansluitingen op de interfacekaart Forum 550 Card 8 S0/T0 zijn omschakelbaar, d.w.z. dat u ze extern (voor de verbinding met ISDN-basisaansluitingen of een tweede telecommunicatiesysteem) of intern (voor het aansluiten van ISDN-toestellen) kunt gebruiken. Beide instellingen kunnen niet tegelijkertijd worden gebruikt.

De S₀ -aansluitingen zijn uitgevoerd als RJ45-connectors.

Pin-toewijzing

Pin-toewijzing van de S₀ -aansluiting

De volgende tabel bevat de pin-toewijzing van de S₀ -interface.

Pin-nummer Toewijzing
1 niet gebruikt
2 niet gebruikt
3	z	e	n
4	o	n	t
5	o	n	t
6	z	e	n
7 niet gebruikt
8 niet gebruikt

Afsluiting

Op de interfacekaart bevinden zich 16 DIP-schakelaars (S1 tot S16), twee per S₀ -aansluiting. Met deze DIP-schakelaars worden de vereiste eindweerstanden voor de S₀ -bussen ingeschakeld (telkens 100 Ohm per S₀ -bus). In de basisinstelling zijn alle eindweerstanden geactiveerd (Default: on).

Forum 550 Card 8 S0/T0: plaats van de DIP-schakelaars S1 tot S16

Opmerking: De volgende verklaringen gelden zowel voor externe als interne S₀ -aansluitingen.

Bus-configuratie: Forum 550/560 op het einde van een S₀-bus

Als u de Forum 550/560 op het einde van een S₀ -bus aansluit, moeten de eindweerstanden op de betreffende S₀ -interfacekaarten geactiveerd zijn.

In een typische configuratie is de Forum 550/560 met een extern geschakelde S₀ -aansluiting verbonden met de NTBA, daarom zijn in de basisinstelling van de kaarten alle eindweerstanden op de interfacekaart geactiveerd.

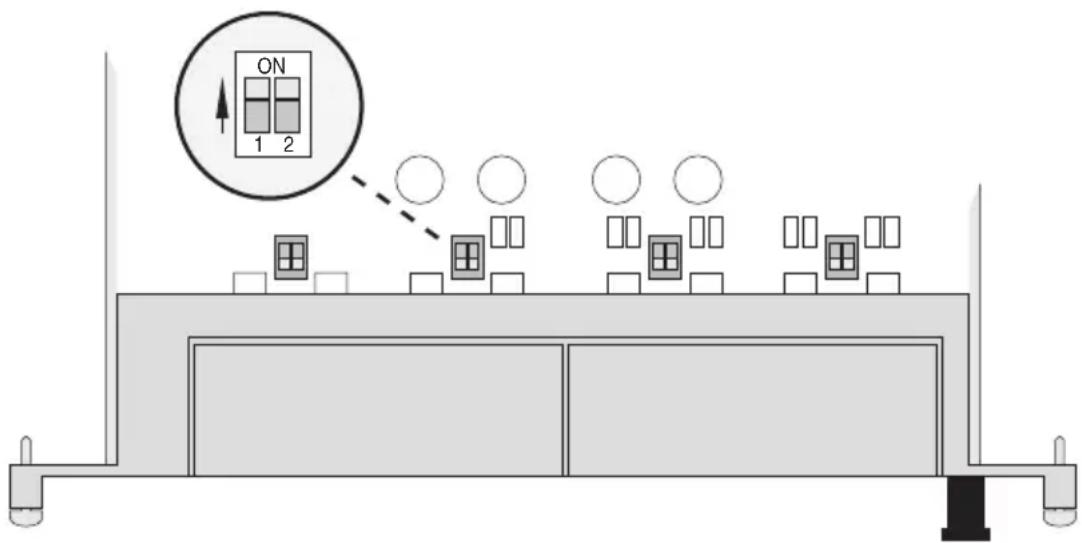

Forum 550 Card 8 S0/T0: eindweerstanden zijn geactiveerd

De S₀ -bus wordt op het einde afgesloten door de Forum 550/560; de eindweerstanden moeten geactiveerd zijn (DIP-schakelaars op de positie "on").

IAE = ISDN-Aansluit-Eenheid ("ISDN-contactdoos") of een ISDN-toestel. TR = Terminating Resistor, de S₀ -eindweerstand. De TR moet op het leidingseinde ingeschakeld zijn. De afsluiting kan ook in een IAE worden gerealiseerd.

Afsluiting in een IAE

De afbeelding Afsluiting in een IAE toont de schakeling van een IAE met geïntegreerde eindweerstanden.

Bus-configuratie: Forum 550/560 in het midden van een S₀-bus

Als u de Forum 550/560 in het midden van een S₀-bus aansluit, moeten de eindweerstanden op de betreffende S₀ -interfacekaarten gedeactiveerd worden.

1. Verwijder de interfacekaart zoals beschreven in het hoofdstuk interfacekaarten installeren vanaf pagina 43.
2. De DIP-schakelaars zijn beschermd met plasticfolie. Duw de DIP-schakelaars van de gebruikte S0-aansluitingen met een spits voorwerp (bv. een schroevendraaier) omlaag (zie pijlrich-

ting op de afbeelding Forum 550 Card 8 S0/T0: eindweerstanden zijn gedeactiveerd).

Forum 550 Card 8 S0/T0: eindweerstanden zijn gedeactiveerd

De S₀ -bus wordt door de TR aan de uiteinden afgesloten; de eind- weerstanden moeten gedeactiveerd zijn (DIP-schakelaars op de positie "1 2").

Externe ISDN-aansluitingen ( S₀ extern)

U kunt de Forum 550/560 op de NTBA aansluiten of met een andere Forum 550/560 verbinden om een netwerk op te bouwen.

Voor de aansluiting op de NTBA worden de pins 3,4,5,6 op de NTBA en de Forum 550/560 rechtstreeks met elkaar verbonden.

Om een directe verbinding tussen twee Forum 550/560 op te bouwen via de externe S ₀ -aansluitingen, verbindt u de RJ45-connectors van de centrales met een gekruiste twisted-pair-kabel. De afstand tussen de beide telecommunicatiesystemen kan maximaal 1000 meter bedragen (zie ook Netwerken van communicatie-systemen vanaf pagina 182).

Bedrading van een directe verbinding

Interne S₀-aansluiting

Op de interne S₀ -aansluitingen kunnen met behulp van vieraderige kabels per bus telkens 8 ISDN-toestellen worden aangesloten. Drie van deze toestellen kunnen via de bus worden gevoed. Als u meer dan drie toestellen gebruikt, hebben deze een eigen elektrische voeding nodig. De interne S₀ -bussen maken point-to-multipoint-verbindingen volgens het DSS1-protocol (Euro-ISDN) mogelijk.

Om ISDN-toestellen aan te sluiten op een interne S₀ -aansluiting, heeft u een gekruiste ISDN-kabel nodig. De toewijzing van een gekruiste ISDN-kabel vindt u op de tekening Bedrading van een directe verbinding op pagina 56. Als een toestel niet met een passende ISDN-kabel wordt geleverd, wendt u zich tot het Belgacom-Servicecenter.

De kabellengte aan een interne S₀ -bus mag maximaal 150 m bedragen. Elke interne S₀ -bus heeft een voedingsvermogen van ca. 3 W. De voedingsspanning bedraagt -42 V.

U_pn - en U_pn 2-aansluitingen

Toestellen aan de Upn-aansluiting

Op een U_pn -aansluiting kan telkens één van de volgende systeem-toestellen worden aangesloten:

Interface Toestellen / Systemen
Upn2 DECT-basisstation Forum 500
Upn\ of Upn2	systeemtelefoon Forum Phone 515,systeemtelefoon Forum Phone 525 ofsysteemtelefoon Forum Phone 535
Upn\ of Upn2	systeemtelefoon Forum Phone 520 ofsysteemtelefoon Forum Phone 530
Upn\ of Upn2	ISDN-systeemtoestel Forum Phone 510

De (vaste) systeemtelefoons Forum Phone 520 en Forum Phone 530 kunnen via een U_pn -adapter worden gecas-cadeerd, zodat u aan één U_pn -aansluiting ook twee Forum Phones kunt gebruiken. Meer informatie vindt u in de handleiding "Forum Phone 520, 530".

Aan een DECT-basisstation Forum 500 kunt u de DECT-toestellen Forum Free gebruiken. Opmerking: toestellen zoals de Forum Free 566 /576 /586 kunnen ook door andere basisstations met GAP/CAP-standaard worden aangesproken.

Informatie over interfacekaart Forum 550 Card 8 digital extensions

Aan de U_pn -aansluitingen kunnen alleen DECT-basisstations worden gebruikt indien de interfacekaart Forum 550 Card 8 digital extensions in het master-systeem zit. Als deze interfacekaart in een slave-systeem zit, is dat niet mogelijk.

Technische gegevens

De U_pn -aansluitingen zijn uitgevoerd als RJ45-connectors.

De genoemde toestellen worden met behulp van een tweeaderige 1:1-kabel verbonden met de U_pn -aansluiting. Bij elk systeem-toestel wordt een passende kabel geleverd, waarmee het toestel op de RJ45-connector van de interface kan worden aangesloten.

De lengte van een tweeaderige kabel aan een U_pn -aansluiting mag maximaal 1000 m bedragen, indien een 0,6 mm-kabel (met getordeerde aderparen) wordt gebruikt.

Elke U_pn -aansluiting heeft een voedingsvermogen van 2,1 W. De voedingsspanning bedraagt -42 V en is kortsluitbestendig.

Pin-toewijzing van de Upn-aansluiting op een interfacekaart Forum 550 Card 8 digital extensions

Pin-toewijzing de U_pn -aansluiting

De volgende tabel bevat de pin-toewijzing van de Upn-aansluiting op een interfacekaart Forum 550 Card 8 digital extensions.

Pin-nummer Toewijzing
1 niet gebruikt
2 niet gebruikt
3	Upn a *)
4	Upn a
5	Upn b
6	Upn b *)
7 niet gebruikt
8 niet gebruikt

*) Bij correcte positie van de DIP-schakelaar (zie ook de paragraaf DIP-schakelaars omleggen op pagina 60) liggen hier de aders van de naburige U_pn -aansluiting. In dit geval kan telkens alleen de eerste U_pn -aansluiting worden gebruikt.

Aansluitingsvarianten voor DECT-basisstations

Een DECT-basisstation kan met één U_pn -aansluiting of met twee U_pn -aansluitingen worden verbonden:

• Als het DECT-basisstation op één U_pn -aansluiting van een interfacekaart aangesloten is, kunnen met de handtoestellen tegelijkertijd vier telefoongesprekken / verbindingen worden gevoerd resp. opgebouwd.
• Als het basisstation met twee U_pn -aansluitingen verbonden is, zijn acht telefoongesprekken / verbindingen tegelijk mogelijk.

Bedenk echter dat u slechts zoveel simultane externe verbindingen kunt opbouwen als er externe B-kanalen beschikbaar en aangesloten zijn.

Voor de verbinding met twee U_pn -aansluitingen kunnen telkens twee U_pn -aansluitingen van de interfacekaart Forum 550 Card 8 digital extensions worden samengeschakeld: de U_pn -aansluitingen 1+2, 3+4, 5+6 of 7+8. ( U_pn -aansluiting 2 wordt op U_pn -aansluiting 1 geschakeld, U_pn -aansluiting 4 op U_pn -aansluiting 3 enz.) Daarvoor worden de betreffende DIP-schakelaars op de kaart omgeschakeld. Het DECT-basisstation wordt bij deze configuratie telkens met een 1:1-kabel (kabel van een systeemtelefoon) aangesloten op de eerste U_pn -aansluiting van het paar.

DIP-schakelaars omleggen

1. Verwijder de interfacekaart zoals beschreven in het hoofdstuk interfacekaarten installeren vanaf pagina 43.
2. De DIP-schakelaars zijn beschermd met plasticfolie. Duw de DIP-schakelaars van de gebruikte U_pn -aansluitingen met een spits voorwerp (bv. een schroevendraaier) naar rechts (zie pijlrichting op de afbeelding Plaats van de DIP-schakelaars op de Forum 550 Card 8 digital extensions op pagina 60).

Plaats van de DIP-schakelaars op de Forum 550 Card 8 digital extensions

a/b-aansluitingen

Toestellen aan de a/b-aansluiting

De a/b-aansluitingen kunnen worden gebruikt om analoge toestellen aan te sluiten. Die kunnen toestellen voor spraak- of datacommunicatie met toonkiessysteem zijn, bv.:

• analoge telefoons,
  • G3-faxtoestellen,
• analoge (externe en interne) modems,
• externe toestellen voor Music on Hold,
  • externe voice-mail-systemen,
• externe parlofoons.

Let op! Neem de volgende aanwijzingen en aanbevelingen voor het aansluiten van analoge toestellen in acht. Toestellen die niet voldoen aan de technische voorwaarden van de Forum 550/560, kunnen schade veroorzaken aan de Forum 550/560!

Analoge telefoons

Aan de Forum 550/560 kunnen alleen analoge telefoons worden gebruikt die het toonkiessysteem (DTMF) ondersteunen.

Modems

De maximale transmissiesnelheid voor analoge modems bedraagt 33,6 kBit/s (V.34+).

Wachtmuziek (Music on Hold)

Indien u geen extern toestel wenst te gebruiken, biedt de communicaiesysteem Forum 550/560 een vaste interne wachtmuziek, die u in de Configurator, menu SYS Configuratie: Componenten door een eigen melodie kunt vervangen. Meer informatie vindt u in de online-help.

Let op! Gebruik voor externe wachtmuziek uitsluitend toestellen met een ingangsimpedantie van 600 Ohm, potentiaalvrije aansluiting. Door een foute ingangsimpedantie kan de Forum 550/560 onherstelbaar worden beschadigd!

Voice Mail

Als u een extern voice-mailsysteem gebruikt, moet dit het aantal cijfers van de interne telefoonnummers kunnen herkennen en evalueren, bv. vijf cijfers als u interne telefoonnummers met vijf cijfers instelt.

Het externe voice-mailsysteem kan zowel aan interne a/b-aansluitingen als aan interne S₀ -aansluitingen worden gebruikt. Voor beide aansluitingstypes kan het voice-mailsysteem met behulp van de kengetallen * 6 8 resp. # 6 8 een boodschap voor systeemtoestellen starten.

Parlofoon (a/b)

De parlofoon "Doorphone word via de "Doorphone"-module verbonden met een willekeurige a/b-aansluiting. De "Doorphone"-module stelt o.a. de actor voor het deuropener-contact ter beschikking.

Bedenk bij de aansluiting de volgende punten:

• De "Doorphone" moet zich in standaardtoestand bevinden.
• Kies in de Configurator onder TEL Configuratie: Aansluitingen: a/b: Wijzigen voor Type de instelling Deurparlefoon 2-draads. Schakel hier de optie Actor uit indien u voor het openen van de deur i.p.v. het "Doorphone"-relais de actor-aansluiting van de Forum 550/560 wil gebruiken.
• Voor de verschillende belknoppen van de parlofoon "Doorphone" kunt u onder TEL Configuratie: Aansluitingen: Deurbel verschillende oproepnummers instellen.
• Met het kengetal * 1 0 2 kunt u de parlofoon "Doorphone" oproepen.
• De "Doorphone" kan op een willekeurige a/b-aansluiting worden aangesloten. U kunt echter slechts één parlofoon van het type "Doorphone" met de communicatiesysteem Forum 550/560 gebruiken.

Uitvoerige informatie over het installeren en configureren van de parlofoon "Doorphone" vindt u in de handleiding van het product.

De parlofoon mag alleen door een elektromonteur worden geïnstalleerd, daar op de "Doorphone"-module sensor/actor-contacten moeten worden aangesloten.

Technische gegevens

De a/b-aansluitingen zijn uitgevoerd als RJ45-connectors. De vermelde toestellen worden telkens met behulp van een tweeaderige 1:1-kabel verbonden met de a/b-aansluiting. De lengte van de tweeaderige kabel aan een a/b-aansluiting mag maximaal 1000 m bedragen, indien een 0,4 mm-kabel (met getordeerde aderparen) wordt gebruikt.

De oproepwisselspanning bedraagt 25 Hz / 40 V wordt op de interfacekaart gegenereerd voor de acht aansluiting.

Pin-toewijzing

Pin-toewijzing van de a/b-aansluiting

De volgende tabel bevat de pin-toewijzing van de a/b-aansluiting.

Pin-nummer Toewijzing
1 niet gebruikt
2 niet gebruikt
3 niet gebruikt
4	I	i j
5	I	i j
6 niet gebruikt
7 niet gebruikt
8 niet gebruikt

PCM-aansluiting

De PCM-aansluiting op de centrale sturingskaart Forum 550 Card main processor dient voor de cascadering van twee telecommuni-catiesystemen.

Voor de cascadering is een twisted-pair-verbinding met RJ45-stekkers nodig tussen de beide telecommunicatiesystemen. Deze verbinding transporteert zowel de spraak- als de beheersgegevens tussen de telecommunicatiesystemen.

BIj deze configuratie moeten alle 8 aansluit-pins toegewezen en rechtstreeks doorverbonden zijn. De PCM-leiding wordt aangesloten op de PCM-aansluitingen op de beide centrale sturingskaarts Forum 550 Card main processor van de telecommunicatiesystemen. De afgeschermde CAT-5-kabel mag daarbij niet langer dan 50 centimeter zijn.

Meer informatie vindt u in het hoofdstuk Het cascaderen van communicatiesystemen vanaf pagina 176.

LAN-aansluiting

Via de aansluiting LAN (ethernet-interface) op de centrale stu-ringskaart Forum 550 Card main processor kan de Forum 550/560 met behulp van een 10/100 MBit-hub in het bestaande LAN (LAN, Local Area Network) worden geïntegreerd. Op die manier kunt u de Forum 550/560 o.a. als IP-router voor de opbouw van verbin-dingen met het Internet gebruiken.

De Ethernet-interface ondersteunt transmissiesnelheden van 10 MBit/s en 100 MBit/s in de half- of full-duplexmodus. De omschakeling van transmissiesnelheid en modus gebeurt automatisch ("auto-sensing-functie).

Een LAN-aansluitkabel (twisted-pair volgens 10BaseT resp. 100BaseTX) mag maximaal 100 m lang zijn. Voor de transmissiesnelheid 100 MBit/s moeten kabels en contactdozen van de categorie 5 worden gebruikt. Gebruik een afgeschermde Ethernet-kabel (STP-kabel, Shielded Twisted Pair kabel).

Aansluiting DSL

De verbinding met een extern DSL-modem wordt gerealiseerd via de LAN-aansluiting. Bij de Forum 550/560 wordt de uitgang van het DSL-modem (NTBBA) via een externe switch of hub met de LAN-aansluiting van de Forum 550/560 verbonden. De router voert dan de omzetting PPPoE-protocol in het TCP/IP-protocol van het LAN uit.

Het DSL-modem wordt aangesloten met een gekruiste twisted-pair-kabel. Als alternatief kunt u ook een omschakelbare aansluiting van de hub gebruiken; deze zijn in de regel aangegeven met een "X".

Netaansluiting van de Forum 550/560 via ISDN en DSL

Service-PC

De ethernet-interface kan ook worden gebruikt om een service-PC aan te sluiten. Hiervoor gebruikt u een gekruiste ethernet-kabel.

COM-aansluiting

Op de COM-aansluiting (V.24-1-interface) op de centrale sturingskaart Forum 550 Card main processor kunt u een PC aansluiten voor het transmissie van verbindingsgegevens. Deze verbindingsgegevens kunnen met een kostenregistratieprogramma gedetailleerd worden geevalueerd.

Let op! De kabel voor de COM-aansluiting mag maximaal 3 meter lang zijn.

De V.24-interface heeft een transmissiesnelheid van 19.2 kbit/s.

Opmerking: voor de verbinding met de V.24-1-interface heeft u een speciale kabel (10-polig) nodig. Wendt u zich tot het Belgacom Service Center wanneer u zo'n kabel wenst te kopen.

Pin-toewijzing

Pin-toewijzing van de V.24-interface

De volgende tabel bevat de pin-toewijzing van de V.24-interface.

Pin-nummer Toewijzing
1	G	N	D
2	n	i	e
3	DTR
4	CTS
5	TXD
6	RTS
7	RXD
8	DSR
9	DCD
10 niet gebruikt

Forum Phone 515 / 525 / 535: Uitbreidingen en toebehoren

Voedingsadapter

De voedingsadapter 90035810 is in de volgende gevallen nodig:

• bij aansluiting van een toetsenblok op een systeemtelefoon Forum Phone 525 / 535 (zie hiervoor het hoofdstuk Toetsenblokken vanaf pagina 68)
• bij gebruik van de IP-systeemtelefoons Forum IPhone 525 / 535 (met of zonder toetsenblok), indien het netwerk geen "Power over LAN" heeft

Voedingsadapter aansluiten op IP-telefoon

De aansluiting voor de voedingsadapter bevindt zich onderaan de telefoon en is van het symbool voorzien.

1. Steek de RJ45-stekker van de voedingsadapter in daartoe bestemde aansluiting.
2. Leid de kabel van de voedingsadapter door de daarvoor bedoelde uitsparingen aan de onderkant van de IP-systeemtelefoon.
3. Sluit de voedingsadapter aan op de stroomtoevoer (zie Toetsenblok aansluiten vanaf pagina 69).

Toetsenblokken

Op systeemtelefoons kunnen maximaal drie toetsenblokken worden aangesloten, ofwel drie toetsenblokken van het type Forum 500 Keypad Paper 525 / 535 of drie toetsenblokken van het type Forum 500 Keypad Display FP 535. Een combinatie van deze toetsenblokken is echter niet mogelijk.

De volgende toestelcombinaties zijn mogelijk:

Toetsenblok ... ...	met de eigen-schappen	aansluitbaar op systeemtelefoon
Forum 500Keypad PaperFP 525 / 535	- 3 6 toetsen meLED-weergave- Opschriften oppapieren stroken	t Forum Phone 525- Forum iPhone 525- Forum Phone 535- Forum iPhone 525
Forum 500Keypad DisplayFP 535	- 2 0 toetsen meLED-weergave- 3 toetsen met LED-weergave vooromschakeling van deniveaus; hiermee kunnen er op iedertoetsenblok60 geheugenplaatsenwordengeprogrammeerd- Opschriften voor detoetsen via hetdisplay; aan iederetoets is eendisplayregeltoegewezen	t Forum Phone 535- Forum iPhone 535

Het aantal toetsenblokken (maximaal 3) dat op een systeemtelefoon is aangesloten, wordt in de Configurator van de webconsole van de Forum 550/560 ingesteld (in het menu TEL Configuratie:

Aansluitingen: Upn of TEL Configuratie: Toestellen: VoIP-toestellen). Daar kunnen ook de toetsen als gesprekstoetsen geprogrammeerd of van functies of doenummers voorzien worden. Deze programmering kan naar behoefte door de gebruik worden gewijzigd.

De afstand tussen de contactdoos waarop de toestelcombinatie telefoon/toetsenblok is aangesloten en de Forum 550/560 mag maximaal 1000 meter bedragen. Voor de stroomtoever heeft u een voedingsadapter nr. 90035810 nodig. De voedingsadapter wordt aangesloten op het buitenste toetsenblok.

Configuratie Voedingsadap-	ter nodig
Upn -systeemtelefoon Nee
Upn -systeemtelefoon met 1-3 toetsenblokken	Ja
IP-systeemtelefoon Ja
IP-systeemtelefoon met 1-3 toetsenblokken Ja
IP-systeemtelefoon met PoE (Power over Ethernet)	Nee
IP-systeemtelefoon met 1-3 toetsenblokken en PoE	Nee

Een systeemtelefoon heeft een voedingsadapter nodig als er een toetsenblok is geïnstalleerd. Een IP-systeemtelefoon heeft geen voedingsadapter nodig als er gebruik wordt gemaakt van PoE.

Toetsenblok aansluiten

PAS OP! Bescherming tegen elektrostatische ontlading

Elektrostatische lading kan de elektronischen onderdelen van de Forum 550/560 beschadigen. Zorg ervoor dat uzelf en uw gereedschap zijn ontladen voor en tijdens installatiewerkzaamheden die u aan de Forum 550/560 en de aangesloten apparatuur uitvoert. Gebruik indien mogelijk een geschikte ondergrond of antistatische matten.

Let op! Monteer nooit een toetsenblokop een systeemtelefoon die al op de Forum 550/560 is aangesloten. Trek de netwerkkabel uit de aansluitingsdoos voordat u het toetsenblok monteert.

Onderkant van het toestel: toetsenblok (links) en systeemtelefoon (rechts)

Dit symbool op de systeemtelefoon staat voor de aansluiting voor het toetsenblok, het bevindt zich op de onderkant van het toestel. Op het toetsenblok geeft dit symbool de aansluiting voor nog een toetsenblok aan.

Dit symbool op het toetsenblok staat voor de aansluiting voor de voedingsadapter, het bevindt zich op de onderkant van het toestel. Deze aansluiting kan ook worden gebruikt voor het aansluiten van nog een toetsenblok.

1. Steek de RJ45-stekkervan het toetsenblok in de RJ45-aansluiting van de systeemtelefoon (1).
2. Schroef het toetsenblok vast aan de systeemtelefoon (2).
3. Steek de RJ45-stekker van de voedingsadapter in de daartoe bestemde aansluiting aan de rechterkant van het toetsenblok.
4. Leid de kabel van de voedingsadapter door de daarvoor bedoelde uitsparingen aan de onderkant van het toetsenblok en de systeemtelefoon.
5. Sluit de voedingsadapter aan op de stroomtoevoer.
6. Verbind de systeemtelefoon met de U_pn - of Ethernetaansluiting.

Headset

Op de systeemtelefoons Forum Phone 515 / 525 / 535 en op de IP-telefoons Forum iPhone 525 / 535 kan een headset worden aangesloten.

De headset moet voldoen aan de DHSG-standaard (aansluiting via RJ45-stekker). Geschikt zijn bijv. toestellen van de fabrikanten Plantronics en GN Netcom. Via een adapter kan er ook een "normale" headset (RJ11-stekker) worden aangesloten. De headset moet voldoen aan de norm DIN EN 60950-1 punt 6.2 ("Veiligheid van apparatuur voor informatietechniek inclusief elektrische kantoorapparatuur").

Headset aansluiten op de systeemtelefoon

De headset-aansluiting bevindt zich aan de onderkant van de systeemtelefoon en is voorzien van het symbool

1. Steek de RJ45-stekker van de headset-kabel in de daartoe bestemde aansluiting.
2. Leid de kabel door de daarvoor bedoelde uitsparingen aan de onderkant van de systeemtelefoon.
3. Activeer de headset op de systeemtelefoon in het menu Telefooninstellingen: Hoofdtelefoon (zie daarvoor ook de gebruiksaanwijzing van de systeemtelefoons).

Modules

Dit hoofdstuk bevat gedetailleerde technische informatie over de modules die in de Forum 550/560 kunnen worden gebruikt. Bij elke module vindt u een verklaring van het toepassingsgebied, de technische gegevens en informatie over het gebruik en de indicatie-LED's.

De modules zijn verantwoordelijk voor de volgende opgaven:

• Netadapters (max. 2) zorgen voor de voeding van de Forum 550/560.
• Een centrale sturingskaart is verantwoordelijk voor de besturing van het volledige systeem. Deze module bevat o.a. de geheugenkaart (Compact-Flash) voor de gegevensbewaring.
• D.m.v. interfacekaarten kan de Forum 550/560 met het telefoonnet (of een ander communicatiesysteem) worden verbonden en kunnen toestellen worden aangesloten. Voor deze opgaven staan diverse interfacekaarten ter beschikking. Afhankelijk van de functie van een interfacekaart wordt deze ook lijn- of deelnemermodule genoemd.

Uitvoerige informatie over het installeren van modules vindt u in hoofdstuk Installatie vanaf pagina 33.

Let op! Volg bij alle installatiewerkzaamheden de Veiligheidsinstructies vanaf pagina 33!

Overzicht van de beschikbare modules

De volgende tabel biedt een overzicht van de modules die beschikbaar zijn voor de Forum 550/560:

Naam Beschrijving Pag.
Forum 550 Power Supply Voeding met AC/DC-omvormer		74
Forum 550 Card main processor	Centrale sturingskaart met drie interfaces	77
Forum 550 Card PRA Lijnmodule met een S 2M -interface voor de aansluiting op digitale netten of de netwerkverbinding tussen twee communicatiesystemen		81
Forum 550 Card 8 S0/T0 Lijn- of deelnemermodule met acht S0 -aansluitingen, die naar keuze extern (lijn) of intern (deelnemer) kunnen worden gebruikt		85
Forum 550 Card 8 digital extensions	Deelnemermodule met acht Upn 2-aansluitingen voor het aansluiten van digitale toestellen (ISDN-toestellen, systeemtelefoons en DECT-basisstations)	88
Forum 550 Card 8 analogue extensions	Deelnemermodule met acht a/b-aansluitingen voor het aansluiten van analoge toestellen	90
Forum 550 Media Gateway Card	Media gateway module voor VoIP	92

Doel/toepassingsgebied van de module

De netadapter Forum 550 Power Supply verzorgt de voeding van de eerste zes slots (1 tot 6) van de Forum 550/560. Het is een spanningsomvormer die uit de uitgangsspanningen (220 V / 110 V) +3,3 V en -42 V gelijkspanning genereert.

Als de resterende slots (7 tot 12) ook worden gebruikt, moet een tweede netadapter Forum 550 Power Supply worden ingebouwd.

Forum 550 Power Supply: vooraanzicht

Technische gegevens

De hierna vermelde gegevens hebben betrekking op de voeding van de eerste zes slots.

Ingangsspanning

Nominale spanning 230 V via driepolige stekker
Spanningsbereik 95 V tot 275 V
Nominale stroom 2,0 A bij 115 V	1,0 A bij 230 V0,9 A bij 275V
Rendement bij nominale belasting	meer dan 80%

Uitgangsspanning +3,3 V

Nominale spanning +3,3 V
Spanningsbereik +3,2 V... +3,4 V
Nominale stroom 10,0 A
Stroombeperking 12 A tot 15 A
Kortsluiting permanent kortsluitbestendig

Uitgangsspanning -42 V

Nominale spanning -42 V
Spanningsbereik -40 V... -44 V
Nominale stroom 4,0 A
Stroombeperking 4,4 A tot 5,5 A
Kortsluiting permanent kortsluitbestendig

Indicatie-LED's

In de frontplaat van de netadapter Forum 550 Power Supply bevinden zich twee LED's, die de volgende betekenis hebben:

• links: brandt de linker LED permanent groen, dan bedraagt de uitgangsspanning 3,3 V.
• rechts: brandt de rechter LED permanent groen, dan bedraagt de uitgangsspanning -42 V.

De LED's signaleren enkel de aanwezigheid van de spanning. Ze geven geen uitsluitsel over de kwaliteit ervan.

Gebruiksinformatie

De netadapter Forum 550 Power Supply is klaar voor gebruik zodra deze in de juiste slot zit (zie hoofdstuk Slots vanaf pagina 39).

De netspanning van 230 V wordt toegevoerd met behulp van de driepolige stekker. De uitgangsspanningen worden via de stekker aan de achterkant (96-polige contrastekker) in de achterwand van de module BPV+1-12 geleid (zie hoofdstuk Backpanel vanaf pagina 46).

Als de netspanning uitvalt, wordt er een stroomuitvalsignaal gegenereerd.

Forum 550 Card main processor: vooraanzicht

Doel/toepassingsgebied van de module

De module Forum 550 Card main processor is de centrale stu-ringskaart van de Forum 550/560. Ze kan alleen in slot 0 (hele-maal links in frame 1-2) worden geplaatst (zie hoofdstuk Slots vanaf pagina 39).

Naast de omvangrijke besturingsfunctie stelt de centrale sturingskaart Forum 550 Card main processor verschillende interfaces ter beschikking. Dit zijn enerzijds de gestandardiseerde, externe interfaces: ethernet (1x) en V.24 (2x), en anderzijds de systeeminterne interfaces: PCMV, PCMH en Compact-Flash slot.

Let op! De CompactFlash-kaart mag niet worden vervangen door de servicedienst. Indien nodig moet de volledige centrale sturingskaart Forum 550 Card main processor worden ingestuurd voor herstelling.

Technische gegevens

• De voeding van de centrale sturingskaart Forum 550 Card main processor wordt verzorgd door de netadapter van groep 1.
• De centrale sturingskaart Forum 550 Card main processor beschikt over 128 MByte RAM werkgeheugen op een insteekkaart (MSUB-MRAM).
• De centrale sturingskaart Forum 550 Card main processor is uitgerust met een Compact-Flash-slot (MSUB-MFL, PCMCIA-interface) voor Compact-Flash-kaarten. Op de Compact-Flash-kaart worden de volgende gegevens bewaard: de firmware van de Forum 550/560, de software voor de systeemtoestellen, de configuratiegegevens en alle klantengegevens, zoals bijv. audiobestanden voor het interne voice-mail-systeem.
• Bij cascadering worden master- en slave-systeem via de PCM-aansluiting (uitgevoerd als RJ45-connector) met elkaar verbonden.
• Bij cascadering van de Forum 550/560 moet ook het slave-systeem over een centrale sturingskaart Forum 550 Card main processor beschikken.
• Bij cascadering van de Forum 550/560 moet het master-systeem over een CompactFlash-kaart beschikken, het slave-systeem hoeft er geen te hebben.
• Via de PCMV-interface worden de vereiste systeemsignalen tussen de centrale sturingskaarts van een gecascadeerd systeem getransfereerd. De PCMV-interface stelt de systeemtakten ter beschikking en verzorgt de toegang tot de 16 Mbit/s PCM-highway en een 2 Mbit/s LAN.

• Met de DIP-schakelaars S1 en S2 wordt bij de cascadering de framecodering vastgelegd (zie Het cascaderen van communicatiesystemen vanaf pagina 176).

• Via de ethernet-aansluiting (10/100 MBit/s) kan de Forum 550/560 met het LAN worden verbonden.

• Via de V.24-1-interface (serieel) kunnen bijkomende toestellen, zoals bv. een computer voor kostenevaluatie, worden aangesloten.

De pin-toewijzing van de V.24-interface vindt u in het hoofdstuk COM-aansluiting vanaf pagina 66.

Indicatie-LED's

In de frontplaat van de centrale sturingskaart Forum 550 Card main processor bevinden zich vier LED's.

De LED's hebben de volgende betekenis:

LED 1:	geel knipperend Een	n interfacekaart wordt met nieuwe software geladen (bij deze interfacekaart brandt de LED permanent rood).
LED 2:	permanent groen brandend	De centrale sturingskaart is klaar voor gebruik (een flikkering is normaal).
	groen/geel knipperend	De systeemsoftware (firmware) wordt opgestart.
	geel knipperend De booter wordt opnieuw geladen.
	permanent geel brandend	Het systeem staat stil in de boot-procedure.
	permanent rood brandend	Het systeem is gestoord.
LED 3: –	heeft geen functie
LED 4: p	permanent groen brandend	Er is een ethernet-verbinding beschikbaar.

Gebruiksinformatie

Wanneer de centrale sturingskaart wordt vervangen, moet het systeem eerst worden afgesloten! De Forum 550/560 moet van het stroomnet worden gescheiden (zie hoofdstuk Centrale sturingskaart installeren vanaf pagina 41).

De CompactFlash-kaart mag tijdens het bedrijf niet worden verwijderd, aangezien dat tot verlies van gegevens kan leiden!

Als de centrale sturingskaart Forum 550 Card main processor in het master-systeem wordt gebruikt, stelt deze verschillende centrale functies ter beschikking:

• 3 conferenties met drie
• 6 DTMF-zenders
• 10 DTMF-ontvangers
• 1 Music On Hold
- 32 HDLC-controllers voor RAS, ISP en DECT-gegevens

Als de centrale sturingskaart Forum 550 Card main processor uit een gecascadeerd systeem wordt getrokken, wordt het volledige systeem buiten werking gesteld.

Forum 550 Card PRA

Forum 550 Card PRA: vooraanzicht

Doel/toepassingsgebied van de module

De interfacekaart Forum 550 Card PRA stelt een (1) ISDN- S_2M -aansluiting ter beschikking. Via deze aansluiting kan de Forum 550/560 op een ISDN-30-aansluiting of een tweede systeem (vaste ISDN-verbinding) worden aangesloten.

De interfacekaart Forum 550 Card PRA kan in elk slot (1 tot 12) van de Forum 550/560 worden geplaatst (zie hoofdstuk Slots vanaf pagina 39).

Technische gegevens

• De interfacekaart Forum 550 Card PRA kan ook in een slave-systeem worden gebruikt.
• Het volledige systeem kan met maximaal 4 interfacekaarten Forum 550 Card PRA worden uitgerust.
• Op de interfacekaart Forum 550 Card PRA zijn geen instellingen vereist.
• De interfacekaart Forum 550 Card PRA krijgt haar software van het systeem. De software wordt automatisch op de interfacekaart geladen zodra deze geïnstalleerd is.
  • De reikwijdte bedraagt 300 m.
• De voedingsspanning bedraagt -42 V / 7 W en is kortsluitbestendig.

Pin-toewijzing

De toewijzing van de RJ45-stekker voor de lijn-interface (bedrukt met S2M, zie afbeelding Forum 550 Card PRA: vooraanzicht op pagina 81) is:

Pin-nummer Toewijzing
1	I	N	a
2	I	N	b
3	n	i	e
4	O	U	T
5	O	U	T
6	n	i	e
7	n	i	e
8	n	i	e

De toewijzing van de RJ45-stekker voor de voedingsleiding (bedrukt met -42V, zie afbeelding Forum 550 Card PRA: vooraanzicht op pagina 81) is:

Pin-nummer Toewijzing
1 niet gebruikt
2 niet gebruikt
3 -42 V
4	0 V
5	0 V
6 -42 V
7 niet gebruikt
8 niet gebruikt

Indicatie-LED's

In de frontplaat van de interfacekaart Forum 550 Card PRA bevin-den zich vier LED's.

De LED's hebben de volgende betekenis:

LED 1:	permanentgeel brandend	Via de interfacekaart wordt tenminste één gesprek gevoerd.
LED 2:	permanentgroenbrandend	De interfacekaart is klaar voor gebruik; de slot is vrijgeschakeld (een flikkering is normaal).
	geel knipperend	De interfacekaart is gereed maar de slot is nog niet vrijgeschakeld of de interfacekaart nog niet geconfigureerd.
	permanent rood brandend	De interfacekaart wordt geladen met een nieuwe software. Als de LED langere tijd rood blijft, heeft de interfacekaart eventueel een storing.
LED 3:	permanent groenbrandend	De interfacekaart levert de synchronisatie van het systeem. Dit kan alleen in het master-systeem en dan ook slechts op één enkeleinterfacekaart worden weergegeven.
LED 4:	- heeft geen functie

Gebruiksinformatie

De interfacekaart Forum 550 Card PRA kan tijdens het gebruik worden vervangen zonder dat het systeem afgesloten of uitgeschakeld hoeft te worden. De slot moet vooraf op de Webconsole in de Configurator worden geblokkeerd (zie interfacekaarten installeren vanaf pagina 43).

Als de interfacekaart Forum 550 Card PRA in de master van een gecascadeerde communicatiesysteem wordt gebruikt, kan ze de synchronisatie leveren. Bij de selectie van de synchronisatie worden S _2M -kaarten bij voorkeur gekozen. Meer informatie vindt u in het hoofdstuk Het cascaderen van communicatiesystemen vanaf pagina 176.

Forum 550 Card 8 S0/T0

Doel/toepassingsgebied van de module

De interfacekaart Forum 550 Card 8 S0/T0 stelt 8 S0-aansluitingen ter beschikking. Deze aansluitingen kunnen naar keuze extern of intern worden gebruikt. Extern om de Forum 550/560 op digitale netten (PSTN, Public Switch Telephony Network) aan te sluiten; intern om digitale toestellen (ISDN-telefoons, ISDN-fax-apparaten e.d.) op de Forum 550/560 aan te sluiten.

De interfacekaart Forum 550 Card 8 S0/T0 kan in elke slot (1 tot 12) van de Forum 550/560 worden geplaatst (zie hoofdstuk Slots vanaf pagina 39).

Technische gegevens

• De interfacekaart Forum 550 Card 8 S0/T0 kan ook in een slave-systeem worden gebruikt.
• Met de DIP-schakelaars S1 tot S16 kan voor elke aansluiting een 100 Ohm afsluitweerstand worden geactiveerd (Default: ON).

Meer informatie vindt u onder Afsluiting vanaf pagina 54.

- De stroomuitvalschakeling kan via de DIP-schakelaars S17 tot S20 worden geactiveerd (Default: off). Bij een stroomuitval wordt dan de eerste S₀ -aansluiting met de achtste S₀ -aansluiting verbonden. Als dit werd geconfigureerd, kan dan met een noodtelefoon een externe verbinding worden opgebouwd.

Meer informatie vindt u in hoofdstuk Stroomuitval vanaf pagina 49.

- Alle 8 aansluitingen kunnen afzonderlijk als deelnemer (S 0 intern) of als lijn (S 0 extern) worden geconfigureerd.

Meer informatie vindt u in het hoofdstuk S₀ -aansluitingen vanaf pagina 53.

- Als de interfacekaart Forum 550 Card 8 S0/T0 in de master van een gecascadeerd systeem zit, kan ze de synchronisatie leveren.

Meer informatie vindt u in het hoofdstuk Netwerken van communicatiesystemen vanaf pagina 182.

- De interfacekaart Forum 550 Card 8 S0/T0 krijgt haar software van het systeem. De software wordt automatisch op de interfacekaart geladen zodra deze geïnstalleerd is.

Pin-toewijzing

De pin-toewijzing van de S₀ -aansluiting vindt u in het hoofdstuk S₀ -aansluitingen vanaf pagina 53.

Indicatie-LED's

In de frontplaat van de interfacekaart Forum 550 Card 8 S0/T0 bevinden zich vier LED's.

Forum 550 Card 8 S0/T0: LED's

De LED's hebben de volgende betekenis:

LED 1: permanentgeel brandend	Via de interface-kaart wordt tenminste één gesprek gevoerd.
LED 2: permanentgroenbrandend	De interfacekaart is klaar voor gebruik; de slot is vrijgeschakeld (een flikkering is normaal).
	De interfacekaart is gereed maar de slot is nog niet vrijgeschakeld of de interfacekaart nog niet geconfigureerd.

	permanent rood brandend	De interfacekaart wordt geladen met een nieuwe software. Als de LED langere tijd rood blijft, heeft de interface-kaart eventueel een storing.
LED 3:	permanent groen brandend	De interfacekaart levert de synchronisatie van het systeem. Dit kan alleen in het master-systeem en dan ook slechts op één enkele interfacekaart worden weergegeven.
LED 4:	permanent geel brandend	De interfacekaart heeft een gemengde configuratie met deelnemers en lijnen; d.w.z. dat zowel interne als externe S0 -aansluitingen geconfigureerd zijn.

Gebruiksinformatie

De interfacekaart Forum 550 Card 8 S0/T0 kan tijdens het gebruik worden vervangen zonder dat het systeem afgesloten of uitgeschakeld hoeft te worden. De slot moet vooraf op de Webconsole in de Configurator worden geblokkeerd (zie interfacekaarten installeren vanaf pagina 43).

De drie protocollagen kunnen per S₀ -aansluiting afzonderlijk als master of als slave worden ingesteld.

De S₀ -aansluitingen kunnen als DSS1-PP-, DSS1-PMP- of Q.SIGlijn worden gebruikt.

Forum 550 Card 8 digital extensions

Doel/toepassingsgebied van de module

De interfacekaart Forum 550 Card 8 digital extensions stelt 8 U _pn -aansluitingen ter beschikking. Op deze aansluitingen kunnen systeemtelefoons en DECT-basisstations worden aangesloten.

De interfacekaart Forum 550 Card 8 digital extensions kan in elke slot (1 tot 12) van de Forum 550/560 worden geplaatst (zie hoofdstuk Slots vanaf pagina 39).

Technische gegevens

• De interfacekaart Forum 550 Card 8 digital extensions kan ook in een slave-systeem worden gebruikt.
• In het volledige systeem kunnen maximaal 48 RFP's (Radio Fixed Parts, DECT-basisstations) worden aangesloten.
• Met behulp van de betreffende DIP-schakelaars kunnen de U_pn -aansluitingen 1+2, 3+4, 5+6 of 7+8 worden samengeschakeld om DECT-basisstations aan te sluiten.

Meer informatie vindt u in het hoofdstuk U_pn - en U_pn2 -aansluitingen vanaf pagina 57.

- De interfacekaart Forum 550 Card 8 digital extensions krijgt haar software van het systeem. De software wordt automatisch op de interfacekaart geladen zodra deze geïnstalleerd is.

- De reikwijdte bedraagt 1000 m.

Pin-toewijzing

De pin-toewijzing van de U_pn -aansluiting vindt u in het hoofdstuk S₀ -aansluitingen vanaf pagina 53.

Indicatie-LED's

In de frontplaat van de interfacekaart Forum 550 Card 8 digital extensions bevinden zich 4 LED's.

De LED's hebben de volgende betekenis:

LED 1: permanentgeel brandend	Via de interface-kaart wordttenminste één gesprek gevoerd.
LED 2: permanentgroenbrandend	De interfacekaart is klaar voorgebruik; de slot is vrijgeschakeld (eenflikkering is normaal).
	Geel knipperendDe interfacekaart is gereed maar deslot is nog niet vrijgeschakeld of deinterfacekaart nog nietgeconfigureerd.
	permanentrood brandendDe interfacekaart wordt geladen meteen nieuwe software. Als de LEDlangere tijd rood blijft, heeft deinterfacekaart eventueel een storing.
LED 3: – geen functie
LED 4: – geen functie

Gebruiksinformatie

De interfacekaart Forum 550 Card 8 digital extensions kan tijdens het gebruik worden vervangen zonder dat het systeem afgesloten of uitgeschakeld hoeft te worden. De slot moet vooraf op de Webconsole in de Configurator worden geblokkeerd (zie interface- kaarten installeren vanaf pagina 43).

Het aansluiten van DECT-basisstations is alleen mogelijk als de interfacekaart in de master van een gecascadeerd systeem wordt gebruikt.

Forum 550 Card 8 analogue extensions

Doel/toepassingsgebied van de kaart

De interfacekaart Forum 550 Card 8 analogue extensions stelt 8 analoge aansluitingen ter beschikking voor het aansluiten van analoge toestellen.

De interfacekaart Forum 550 Card 8 analogue extensions kan in elke slot (1 tot 12) van de Forum 550/560 worden geplaatst (zie hoofdstuk Slots vanaf pagina 39).

Technische gegevens

• De interfacekaart Forum 550 Card 8 analogue extensions kan ook in een slave-systeem worden gebruikt.
• De interfacekaart Forum 550 Card 8 analogue extensions ondersteunt het toonkiezen (DTMF). Voor de DTMF-herkenning worden de centrale ontvangers van de interfacekaart Forum 550 Card main processor gebruikt.
• De weergave van het telefoonnummer bij aankomende oproepen (CLIP) wordt ondersteund.
• De interfacekaart Forum 550 Card 8 analogue extensions krijgt haar software van het systeem. De software wordt automatisch op de interfacekaart geladen zodra deze geïnstalleerd is.
• Op de interfacekaart Forum 550 Card 8 analogue extensions zijn geen instellingen vereist.

Pin-toewijzing

De pin-toewijzing van de analoge aansluiting vindt u in hoofdstuk a/b-aansluitingen vanaf pagina 61.

Indicatie-LED's

In de frontplaat van de interfacekaart Forum 550 Card 8 analogue extensions bevinden zich vier LED's.

De LED's hebben de volgende betekenis:

LED 1: permanentgeel brandend	Via de interface-kaart wordttenminste één gesprek gevoerd.
LED 2: permanentgroenbrandend	De interfacekaart is klaar voorgebruik; de slot is vrijgeschakeld (eenflikkering is normaal).
	Geel knipperendDe interfacekaart is gereed maar deslot is nog niet vrijgeschakeld of deinterfacekaart nog nietgeconfigureerd.
	permanentrood brandendDe interfacekaart wordt geladen meteen nieuwe software. Als de LEDlangere tijd rood blijft, heeft deinterfacekaart eventueel een storing.
LED 3: – geen functie
LED 4: – geen functie

Gebruiksinformatie

De interfacekaart Forum 550 Card 8 analogue extensions kan tijdens het gebruik worden vervangen zonder dat het systeem afgesloten of uitgeschakeld hoeft te worden. De slot moet vooraf op de Webconsole in de Configurator worden geblokkeerd (zie interfacekaarten installeren vanaf pagina 43).

Forum 550 Media Gateway Card

Doel/Inzetgebied van de kaart

De interfacekaart Forum 550 Media Gateway Card stelt 16 media-gatewaykanalen ter beschikking voor VoIP.

De interfacekaart Forum 550 Media Gateway Card kan in elke connector (1 tot 12) van de Forum 550/560 worden gestopt (zie daartoe het hoofdstuk Slots vanaf pagina 39). Er kunnen tot 4 interfacekaarten Forum 550 Media Gateway Card worden gebruikt.

Technische gegevens

• Via de ethernet-aansluiting (10/100 Mbit/s) kan de Forum 550/560 met de LAN worden verbonden.
• De interfacekaart ondersteunt alle door VoIP-telefoons gebruikte codecs, Silence Detection, echo-onderdrukking en DTMF-toonherkenning.
• De interfacekaart kan niet in een slave-installatie worden gebruikt.
• De interfacekaart krijgt haar software van het systeem. De software wordt automatisch in de interfacekaart geladen na het installeren van de kaart.
• Aan de interfacekaart moeten verder geen instellingen worden doorgevoerd.

Pin-configuratie

De pinconfiguratie van de ethernet-aansluiting is voorzien voor de rechtstreekse aansluiting op een ethernet-switch via een RJ45-patchkabel. Voor de verbinding met een pc heeft u een gekruiste RJ45-patchkabel nodig ("crossover-kabel").

Weergave bedrijfstoestand

Aan de voorzijde van de interfacekaart Forum 550 Media Gateway Card zijn vier LED's zichtbaar.

De LED's hebben de volgende betekenis:

LED 1: licht constant geel op	Via de interfacekaart wordt minstens één gesprek gevoerd.
LED 2: licht constant groen op	De interfacekaart is bedrijfsklaar; de connector is vrijgegeven (knipperen is normaal).
	geel knipperen De interfacekaart is bedrijfsklaar, maar de connector is nog niet vrijgegeven, of de interfacekaart is nog niet geconfigureerd.
	constant rood oplichten In de interfacekaart wordt nieuwe software ingeladen. Indien de LED langere tijd rood oplicht, dan is de interfacekaart eventueel defect.
LED 3: – geen functie
LED 4: licht constant groen op	Er is een ethernet-verbinding beschikbaar.

Gebruiksinformatie

De interfacekaart Forum 550 Media Gateway Card kan tijdens het gebruik worden omgeruild; het systeem moet niet worden afgesloten en uitgeschakeld. De connector moet vooraf op de web-console in de Configurator worden vergrendeld (zie daartoe interfacekaarten installeren vanaf pagina 43).

Elke interfacekaart Forum 550 Media Gateway Card heeft een eigen IP-adres nodig. Dit kan een statisch toegewezen adres zijn, of worden toegewezen via DHCP.

1. Gaat u in de Configurator naar de pagina TEL Configuratie: Aansluitingen: Slots.
2. Klik op de tabelrij met de gewenste interfacekaart, op het nummer van de connector.
3. Voert u het gewenste statische IP-adres in, in het invoerveld IP-adres geconfigureerd. Voert u "0.0.0.0" in, om het nemen van een IP-adres via DHCP te configureren.
4. Bevestigt u de instelling met Toepassen.

Op de configuratiepagina wordt het MAC-adres van de interface-kaart Forum 550 Media Gateway Card weergegeven. Dit heeft u nodig voor het toewijzen van een statisch IP-adres door de DHCP-server.

Configuratie

Het configureren en programmeren van de Forum 550/560 gebeurt via een in het systeem geïntegreerde software, de Configurator. De Configurator wordt bediend via de Webconsole en kan door een willekeurige, aan de Forum 550/560 aangesloten PC worden opgeroepen.

Webconsole van de Forum 550/560

Via de Webconsole kan u:

• de eerste configuratie van de Forum 550/560 maken,
- gebruikers van de Forum 550/560 instellen en voor bepaalde systeemdiensten autoriseren,
- het verdere systeemonderhoud uitvoeren,
• PC-ondersteunde telefoon-functies bedienen,
• informatie over kosten aflezen,
- gebruik maken van het telefoonboek van de Forum 550/560.

In de Webconsole is een online-help geïntegreerd die omvangrijke informatie over configuratie en onderhoud van de Forum 550/560 aanreikt (zie Online-help laden vanaf pagina 101).

Voor de eerste configuratie kan u de PC via Ethernet-interface aansluiten op de Forum 550/560. Via één van deze interfaces bouwt u een verbinding op met behulp van het netwerkprotocol TCP/IP. Via deze verbinding kan u de Webconsole van de Forum 550/560 openen en van daaruit de Configurator oproepen.

Opmerking: Om storingen met de aanwezige netwerkintallaties te voorkomen, is de DHCP-server van de Forum 550/560 bij levering ingesteld op statische adrestoewijzing. Het IP-adres van de Forum 550/560 is bij levering altijd 192.168.99.254.

Eerste configuratie

Met een standaard-Windows-PC is het eerste opnemen van ver- bindingen eenvoudig te realiseren:

1. Verbind de netwerkkaart van de PC met de LAN-aansluiting van de Forum 550/560. Gebruik daarvoor een kruiselings gevlochten Ethernetkabel.
2. Windows 2000/XP: meldt u zich aan als gebruiker met administratorrechten.
   Als de automatische configuratie via DHCP werkt, kunt u meteen doorgaan met stap 6.
3. Onder Windows 2000/XP vindt u de IP-instellingen onder Start: Configuratiescherm: Netwerkverbindingen: LAN-verbinding. Open het dialoogvenster Eigenschappen van LAN-verbinding. Open het dialoogvenster Eigenschappen van internetprotocol (zie afbeelding: Windows XP: IP-adres instellen (hier: engels versie) op pagina 97).
4. Noteer de gegevens van de instellingen, zodat u deze na alfoop van de eerste configuratie weer kunt invoeren.
5. Wijzig het IP-adres in 192.168.99.253. Wijzig het Subnetmasker in 255.255.255.0 en bevestig uw invoer met OK en Afsluiten.
6. Start de Webbrowser. Geef in het adresveld "http://192.168.99.254/" in.

De aanmeldingspagina van de webconsole wordt weergegeven. Voor de eerste configuratie gebruikt u de gebruikersnaam "Administrator" en laat u het wachtwoordveld leeg.

Opmerking: Ter ondersteuning van de verdere configuratiestappen kan u de modus Assistent op de beginpagina van de Configurator inschakelen. U kan tevens de instructies in de online-help raadplegen.

Tip: Om het IP-adres van de Webconsole te weten te komen, geeft u aan een aangesloten systeemtelefoon de kengetalprocedure * 1 8 2 in. Met de procedure * 1 8 3 kan u bovendien het netmasker bekijken. Het IP-adres van de pc moet binnen dit netwerkbereik liggen.

Opmerking: Als er een geconfigureerde verbinding via een proxyserver bestaat, dient u deze verbinding uit te schakelen. Ga in de Internet Explorer via het menu Extra naar het dialoogvenster Internetopties. Kies het tabblad Verbindingen en schakel bij LAN-instellingen de Proxyserver uit.

Forum 550/560 configureren

Configuratie voorbereiden

Voor u met de configuratie begint, moet u de volgende informatie klaarleggen:

• overzicht van de aangesloten interfaces
- lijst van de aan te sluiten toestellen
- lijst van IPEI's, als u DECT-toestellen in een veilige procedure wilt aanmelden
- lijst van gebruikers die moeten worden ingesteld (medewerkers die diensten van de Forum 550/560 mogen gebruiken) met naam, afdelingen en interne nummers die u aan die gebruikers wilt toewijzen
- voor de Internet-toegang: toegangsdata van de Internet Service Providers

Gegevens waarover u bij de eerste configuratie niet beschikt, kan u ook op een later tijdstip invoeren.

Webconsole oproepen

1. Roep uw Webbrowser op. Geef in het invoerveld "Adres" het IP-adres van de Forum 550/560 in: "http://192.168.99.254/".

Als de configuratie-PC zijn IP-adres automatisch van de Forum 550/560 haalt of de Forum 550/560 als DNS-server is geregistreerd, kan u de Webconsole ook door het ingeven van de DNS-naam oproepen. Bij aflevering luidt de DNS-naam host.domain. Hij kan in de Configurator veranderd worden (menu Netwerk: LAN).

1. De Webconsole van de Forum 550/560 wordt opgeroepen. Stel om te beginnen in, in welk land u de Forum 550/560 gebruikt en in welke taal de Webconsole moet worden weergegeven.

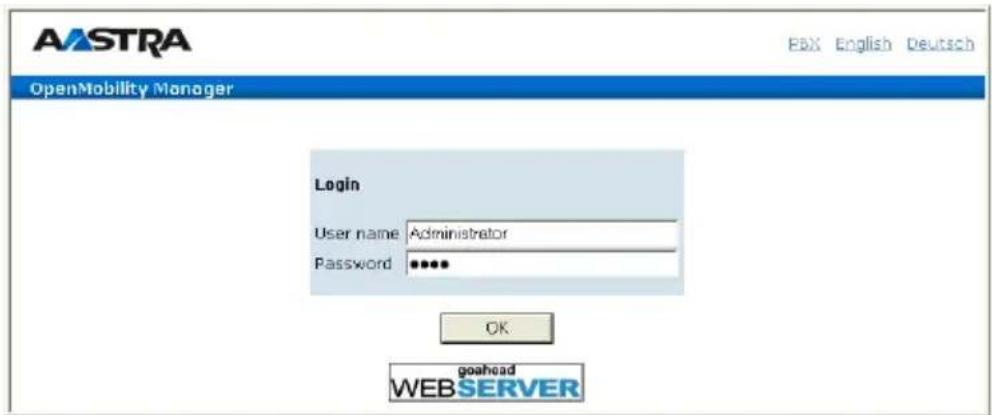

Forum 550/560: Login-dialoog

1. Om met de configuratie te kunnen beginnen, moet u zich aanmelden. Voor de eerste configuratie geeft u in:

Gebruikersnaam: "Administrator"

Paswoord: bij de eerste configuratie laat u dit veld open.

1. Bevestig met OK.

Forum 550/560: eerste toegangsdialoog

1. De software opent een eerste toegangsdialoog. Leg een administrator-paswoord vast en registreer het daar. Vul de andere invoervelden ook in.

Opmerking: geef altijd een administrator-paswoord, zodat geen andere gebruiker zich ook als administrator (zonder paswoord) kan aanmelden. De administrator heeft omvangrijke configuratierechten die om veiligheidsredenen uitsluitend voor u bestemd zijn. Het administrator-paswoord kan alleen de administrator zelf bekijken en veranderen. Noteer eventueel dit paswoord en bewaar het op een veilige plek.

1. Bevestig uw ingaven met Toepassen.

Vervolgens wordt de EULA (End User License Agreement) weergegeven. Bevestig de licentie-overeenkomst door op Aanvaarden te klikken.

Opmerking: als u de EULA niet accepteert, wordt het dialoogvenster voor het laden van de firmware geopend. U kunt daar oudere, gelicentieerde firmware importeren.

1. Klik op de Homepage op de knop Configurator.

Opmerking: bij de eerste keer in gebruik nemen van de Forum 550/560 zijn alle aangesloten toestellen aan de gebruikersgroep "Administrators" toegewezen. U dient bij de eerste configuratie andere gebruikersgroepen met beperkte bevoegdheden in te stellen en deze aan de toestellen, overeenkomstig de eisen van uw gebruikers, toe te wijzen.

Ter ondersteuning van de verdere configuratiestappen kan u de modus Assistent op de beginpagina van de Configurator inschakelen. U kan tevens de instructies in de online-help raadplegen.

Opmerking: Als er een geconfigureerde verbinding via een proxyserver bestaat, dient u deze verbinding uit te schakelen. Ga in de Internet Explorer via het menu Extra naar het dialoogvenster Internetopties. Kies het tabblad Verbindingen en schakel bij LAN-instellingen de Proxyserver uit.

Tips voor de bediening van de Configurator en over het instellen van Aansluitingen, Gebruikers en Gebruikersgroepen vindt u in de online-help. Klik daarvoor in de menubalk op help of roep via de helpindex een overzicht van de hulpthema's op.

Tip: bij de eerste keer in gebruik nemen wordt onder het navigatiebereik vaak een klein geel uitroepteken-symbool weergegeven. Klik op het symbool om opmerkingen over de vereiste configuratiestappen of de toestand van het communicatiesysteem weer te geven.

Online-help laden

De online-help kan in de Configurator worden geladen:

1. Wissel in het menu SYS Configuratie: Componenten. Kies in de keuzelijst de ingave Online help. Klik op Bladeren.
2. Zoek met de bestandskeuze een van de taalspecifieke ZIP-bestanden in het tabblad van "OLH" van de meegeleverde CD uit. Bevestig met Openen.
3. Klik vervolgens op Laden in de online-help om het systeem te transfereren.

Let op! Na afsluiting van het laden duurt het nog een paar minuten voor het systeem het getransfereerd bestand geëvalueerd heeft.

Configuratie beëindigen

1. Nadat u alle instellingen in de Configurator heeft uitgevoerd, moet u de configuratie opslaan (zie ook Configuratie opslaan en laden vanaf pagina 101).
2. Kies in de bovenste menubalk het commando afmelden.

Configuratie opslaan en laden

Configuraties worden in een bestandsarchief opgeslagen en kunnen door een aangesloten configuratie-PC ter plekke of per configuratie op afstand in de Forum 550/560 geladen worden.

De volgende configuratie- en klantengegevens kunnen worden opgeslagen en weer worden geladen:

• telefonie- en netwerk-parameters
• gebruikersgegevens
• telefoonboekingaven
• LCR-tabellen

Houd er rekening mee dat wachtwoorden voor externe point-to-point-lijnen bij het herstellen door middel van een backup van een ander (vreemd) communicatiesysteem uit veiligheidsoverwegingen niet hersteld worden. Meer tips vindt u in de online-help onder het hulpthema SYS Configuratie: Gegevens-backup.

Configuratie vooraf

De configuratie van de Forum 550/560 kan door een Belgacom-agent worden voorbereid. Daartoe wordt een daar geïnstalleerde Forum 550/560 met de klantgegevens geprogrammeerd (bv. gebruikersgegevens, oproepverdelingen, toestellen met snoerverbinding). Deze gegevens worden opgeslagen en dan door de servicemonteur op de Forum 550/560 bij de klant ingelezen.

Deze vooraf voorbereide configuratie moet bij de klant ter plekke worden afgewerkt (LAN-configuratie en DECT-toestellen).

Voor de configuratie van de Internet-functies van de Forum 550/560 moet u de LAN-voorwaarden van de klant in detail bij de ver-antwoordelijke systeembeheerder opvragen.

Configuratie op afstand

De configuratie van de Forum 550/560 kan door het Belgacom-servicecenter via een Remote-Access-verbinding (ISDN-RAS) of via een internetverbinding (reverse-SSH-tunnel) veranderd of bij-gewerkt worden. Bij aflevering zijn in de Forum 550/560 twee oproepnummers van het Belgacom Remote Service Center vooraf ingesteld waaronder een systeembeheerder kan inbellen.

Verbinding via ISDN

De verbinding voor de configuratie op afstand worden via een interne RAS-toegang gemaakt. De RAS-toegang wordt automatisch geactiveerd als een ISDN-gegevensoproep van een van de van tevoren ingestelde oproepnummers wordt geregistreerd. Tijdens de configuratie op afstand is de voor de RAS-toegang van andere gebruikers geblokkeerd.

Als er geen RAS-toegang in de Configurator van de werd ingesteld, kan met een kengetalprocedure de interne RAS-toegang voor de configuratie op afstand vrijgeschakeld en weer geblokkeerd worden. De manuele vrijschakeling wordt 30 minuten na de laatste configuratieactie automatisch opgeheven. In de Configurator kan u op de menupagina TEL Configuratie: Systeem: Remote service oproepnummers voor de configuratie op afstand toevoegen. Schakel voor de gewenste oproepnummers de optie ISDN in.

Verbinding via internet

De verbinding voor de configuratie op afstand wordt indirect via internet gemaakt. Het tot stand brengen van de verbinding wordt met een spraakoproep door een van de van tevoren ingestelde oproepnummers geactiveerd. Tijdens de oproep wordt de verbindingsparameter (IP-adres, sleutel) met behulp van een DTMF-reeks verzonden. Vervolgens maakt het communicatiesysteem Forum 550/560 een beveiligde SSH-verbinding met een internet-server. Met de bestaande SSH-verbinding kan de omgekeerde verbinding met de Configurator van het communicatiesysteem Forum 550/560 gemaakt worden. Voor dit type verbinding gebruik het communicatiesysteem Forum 550/560 uw internet-toegang. De opbouw van een uitgaande SSH-verbinding via deze internettoegang mag niet geblokkeerd zijn.

Door handmatig vrijschakelen van de configuratie op afstand kan de DTMF-reeks voor de volgende spraakoproep worden verzonden. In de Configurator kan u op de menupagina TEL Configuratie: Systeem: Remote service oproepnummers voor de configuratie op afstand toevoegen. Schakel voor de gewenste oproepnummers de optie IP in.

Opmerking: schakel bovendien het gewenste type verbinding direct in op de menupagina TEL Configuratie: Systeem: Remote service.

Handmatig vrijschakelen

Met de volgende kengetalprocedure kan de toegang voor de configuratie op afstand vrijgeschakeld en weer geblokkeerd worden. Deze kengetalprocedure kan op een standaardtoestel of op een systeemtelefoon worden ingegeven:

Configuratie op afstand aan

^* 19 (system-PIN) #

Configuratie op afstand uit

# 1 9 #

Let op! De systeem-PIN is bij aflevering vooraf op "0000" ingesteld en moet beslist door de systeembeheerder worden veranderd om ongewenst onderhoud op afstand te voorkomen.

Om ervoor te zorgen dat de systeembeheerder zich bij de Forum 550/560 kan aanmelden, moet u hem een gebruikersnaam en een login-paswoord meedelen. Het ligt voor de hand om hiervoor een gebruiker "Service" in te stellen die aan de gebruikers-groep "Administrators" is toegewezen.

Via de configuratie op afstand kunnen alle instellingen van de Forum 550/560 (met uitzondering van de systeem-PIN) veranderd of geactualiseerd worden. Ook een nieuwe softwareversie van de Forum 550/560 en van de software voor de aangesloten systeemtoestellen en basisstations kan worden ingelezen (in de Configurator, menu SYS Configuratie: Firmware).

Instellingen in het Netwerk menu van de Configurator dient u om veiligheidsredenen alleen ter plekke te veranderen om verkeerde functies of storingen in het klanten-LAN (bv. door IP-adresconflicten) te voorkomen. Lees daarvoor ook het hoofdstuk Configuratievoorbeelden vanaf pagina 108. Dat geeft een toelichting van het samenspel tussen het communicatiesysteem Forum 550/560 en een LAN.

Gedwongen afmelding van een andere gebruiker door de administrator

Als de gebruiker "Administrator" zich aanmeldt terwijl er reeds een andere gebruiker aangemeld is die ook administratierechten heeft, kan de administrator deze gebruiker afmelden om daarna zelf te kunnen configureren. Deze functie kan bv. worden gebruikt bij teleconfiguratie, als een gebruiker de afmelding vergeten heeft.

Om een gebruiker gedwongen af te melden:

1. De gebruiker "Administrator" meldt zich aan met het administrator-wachtwoord.
2. Hij opent de Configurator.

Een melding geeft aan welke gebruiker het systeem momenteel configureert.

1. De administrator klikt op de knop Overnemen van de configuratiebevoegdheden.

De andere gebruiker kan nu geen wijzigingen meer aanbrengen aan de configuratie.

de Kengetallen voor IP-configuratie

De IP-configuratie van de Forum 550/560 vindt plaats op de Web-console in de Configurator, menu Netwerk: LAN.

Voor het geval dat de IP-configuratie van de Forum 550/560 moet worden veranderd en de toegang via de Webconsole of de seriële interface niet mogelijk is, kan u deze basisinstellingen ook d.m.v. een kengetalprocedure uitvoeren. De ingave kan op analoge telefoons, ISDN-telefoons en systeemtelefoons plaatsvinden.

IP-adres instellen

^* 182 (systeem-PIN)

* 🎨 (www) * 🎨 (xxx) * 🎨 (yyy) * 🎨 (zzz) #

NET-masker instellen

← * 1 8 3 (systeem-PIN)

* 📄 (www) * 📄 (xxx) * 📄 (yyy) * 📄 (zzz) #

Voorbeeld

Voer het volgende in: ⚠️* 1 8 2

0 0 0 0 * 1 9 2 * 1 6 8 * 9 9 * 2 5 4 #

Start het systeem indien nodig opnieuw met de volgende procedure:

Heropstarten

* 1 8 5

(systeem-PIN) #

Gebruikt het PIN dat u bij in het dialoogvenster bij de eerste toegang hebt ingevoerd. Bij levering is het systeem-PIN "0000".

Systeemmeldingen als e-mail ontvangen

Belangrijke evenementen en fouten houdt de Forum 550/560 bij in een intern logboek, het storingsgeheugen. Om de systeembeheerder te informeren of te alarmeren, kunnen ingaven in het logboek (systeemmeldingen) via e-mail worden verstuurd.

Om niet elke fout te melden, kan de administrator filters instellen (in de Configurator, menu LOG Configuratie: Filter). Deze filters leggen vast welke fouten (categorie, zwaarte, aantal binnen het

tijdsinterval) moeten worden gemeld. De e-mails bevatten altijd een intern evenement- of foutnummer en een korte verklaring van de melding in het Engels. Bovendien worden bijkomende parameters vermeld (zoals bv. het poortnummer bij uitval van een netlijn).

De mail-account voor deze dienst (Conto voor LOG Filter) wordt ingesteld in de Configurator, menu Netwerk: E-Mail.

Software-update inlezen

Een nieuwe versie van de systeemsoftware en de toestellensoftware kan in het systeem worden ingelezen.

Een nieuwe softwareversie van de Forum 550/560 wordt via een configuratie-PC die daarvan gebruik maakt, ingeladen op de Configurator (menu SYS Configuratie: Firmware). Voor de aansluitmogelijkheden van de configuratie-PC zie Eerste configuratie vanaf pagina 96.

De toestellensoftware is bestanddeel van de software van de Forum 550/560 en wordt automatisch via de Forum 550/560 an de toestellen doorgegeven, als de softwareversie in het toestel verschilt van de in de Forum 550/560 opgeslagen toestellensoftware.

Meer informatie vindt u in de online-help onder het hulpthema SYS Configuratie: Firmware.

Systeemgegevens terugzetten

Let op! U kan de standaardinstelling van de Forum 550/560 in de configurator weer herstellen. Daarbij gaan alle individuele instellingen en gebruikergegevens verloren! Sla uw configuratie dus regelmatig op, bij voorkeur na elke verandering. Tips daarvoor vindt u in het hoofdstuk Configuratie opslaan en laden vanaf pagina 101 en in de online-help van de Webconsole.

Ga als volgt te werk:

1. Roep in de configurator hetmenu SYS Configuratie: Heropstarten op.

2. Klik op Heropstarten met basisinstellingen.

3. Bevestig de dialoog door de ingave van "OK".

Eigen wachtmuziekbestanden aanmaken

In de Forum 550/560 is voor wachtmuziek (Music on Hold) een interne wachtmuziek aanwezig. Op de product-CD van de Forum 550/560 vindt u meerdere bestanden voor wachtmuziek met verschillende volumes, waarvan u er desgewenst eentje kan toevoegen.

Het bestandsformaat voor wachtmuziek die kan worden toegevoegd is *.wav. U kan ook eigen wachtmuziek in een *.wav-bestand opslaan en in de Forum 550/560 laden.

Als u gebruik maakt van een Windows-besturingssysteem kan u voor het aanmaken van een eigen wachtmuziekbestand het programma "Sound Recorder" gebruiken. U vindt dit programma normalgesproken in de Windows-map "Multimedia".

Het wachtmuziekbestand moet gecodeerd zijn conform CCITT, A-Law met 8.000 Hz, 8 bit mono. Deze voor de Forum 550/560 noodzakelijke codering stelt u in de "Sound Recorder" bij het opslaan van het bestand onder Format (CCITT, A-Law) en Attributes (8.000 Hz, 8 bit mono) in. De maximaal toegelaten grootte voor MoH-bestanden bedraagt 256 KB (ca. 32 sec. speelduur). Als er een groter bestand wordt geladen, wordt dit "afgehakt" en dus ook slechts 32 seconden lang afgespeeld. De speelduur kan worden verdeeld over max. vijf bestanden. Deze bestanden kunnen worden gebruikt voor verschillende firma's of voor interne en externe gesprekken.

Opmerking: als het programma Sound Recorder of de passende codec op uw Windows-besturingssysteem niet aanwezig zijn, moet u deze componenten alsnog vanaf uw Windows-CD installeren.

Uw bestand voor wachtmuziek laadt u in de Configurator van de webconsole in het menu SYS Configuratie: Componenten.

Opmerking: let er bij het aanmaken van een eigen wachtmuziekbestand op dat er voor het gebruik van "andermans" melodieën eventueel rechten moeten worden afgedragen (bv. GEMA-rechten in Duitsland en Buma/Stemra-rechten in Nederland). De samen met Forum 550/560 geleverde wachtmuziekbestanden zijn kosteloos.

Configuratie- voorbeelden

Forum 550/560 en netwerken

Een van de uitstekende eigenschappen van de Forum 550/560 is de integratie van telefoneren en PC-netwerken. Als de Forum 550/560 via een PC-netwerk (LAN, Local Area Network) met een op de juiste wijze geconfigureerde terminal is verbonden kan u de netwerkeigenschappen van de Forum 550/560 vanaf die PC gebruiken. Per Webbrowser heeft u dan toegang tot:

• de configurator van de Forum 550/560,
- het beheer van de kosten,
- de Forum CTI, waarmee telefoonfuncties ook via de PC bediend kunnen worden,
- het centrale telefoonboek van de Forum 550/560, uw persoonlijke telefoonboek en (indien de variant voor meerdere firma's gactiveerd is) op het firmatelefoonboek.

Bovendien kan de Forum 550/560 als Internet-toegangsserver worden ingezet. Ook een RAS-toegang kan met de Forum 550/560 worden gerealiseerd, die de integratie van externe medewerkers in het LAN mogelijk maakt.

In dit hoofdstuk vindt u meerdere configuratievoorbeelden die de integratie van de Forum 550/560 in een LAN beschrijven. Welke van die voorbeelden overeenkomt met uw situatie hangt af van de uitvoering en de eigenschappen van de bestaande of geplande LAN-infrastructuur.

Opmerking: Een aantal menupunten dat in dit hoofdstuk wordt vermeld, wordt alleen weergegeven als u op de eerste pagina van de Configurator de optie Niveau: Expert inschakelt.

De volgende LAN-voorwaarden zijn mogelijk:

serverconfiguratie in het LAN	functies van de Forum 550/560
geen IP-server aanwezig	Forum 550/560 fungeert als DHCP- en DNS-server
IP-server aanwezigDHCP-server aanwezig	Netwerk-administrator moet IP-adres en DNS-naam voor Forum 550/560 toewijzen
IP-Server aanwezig geen DHCP-Server aanwezig	Bijzonder geval bij integratie van de Forum 550/560 in het LAN;instellingen in het menuNetwerk:LANmoeten met de verantwoordelijke netwerk-administrator worden afgesproken

Inleiding TCP/IP

In een LAN kunnen voor de gegevensoverdracht verschillende protocollen worden gebruikt. De verbinding tussen een terminal en de Forum 550/560 gebeurt via het in het Internet gebruikte protocol IP respectief TCP/IP. IP kan op dezelfde netwerkkabels naast andere protocollen (bv. NetBEUI, AppleTalk of IPX/SPX) worden doorgegeven.

Ieder toestel dat deelneemt aan de gegevensoverdracht met het protocol IP heeft een eenduidig IP-adres nodig. Dat IP-adres bestaat uit 4 getallen van 0 tot 255, die door een punt van elkaar zijn gescheiden. Voor de automatische toewijzing van een IP-adres aan een toestel zorgen de aanvullende protocollen DHCP en PPP. In een klasse-C-netwerk worden IP-adressen gebruikt waarbij de eerste 3 getallen overeenkomen en het laatste getal specifiek voor een bepaald toestel in het LAN is. In het Internet worden wereldwijd eenduidige IP-adressen gebruikt die door een organisatie worden toegekend.

In een LAN kan u IP-adressen gebruiken die niet wereldwijd een- duidig hoeven te zijn:

IP-bereik Gebruikelijk netmasker		Commentaar
192.168.0.0-192.168.255.255	255.255.255.0 256	kleine netwerken
172.16.0.0-172.31.255.255	255.255.0.0 16 m	iddelgrootnetwerken
10.0.0.0-10.255.255.255	255.0.0.0 1 groot	netwerk

Met IP kunnen verbindingen via een of meerdere tussenstations worden opgebouwd. Of het verschil maakt dat het verbonden toestel direct of via een tussenstation kan worden bereikt, wordt bepaald door het netmasker. Het netmask voor een klasse-C-netwerk luidt 255.255.255.0. Als het IP-adres van een verbinding niet bij het netmask past, wordt de verbinding via het standaard-tussenstation (default gateway) opgebouwd. Als een toestel meerdere communicatiekanalen naar verschillende tussenstations kent, spreekt men van een router.

Via het Domain Name systeem (DNS) kan eenduidige DNS-naam in een IP-adres worden vertaald. DNS is een hiërarchisch georganiseerde, wereldwijd verdeelde databank. Een DNS-server kan via de namen en IP-adressen informatie geven over dat waar hij verantwoordelijk voor is. Voor alle andere informatie neemt een DNS-server contact op met andere DNS-servers. Voor elke verbindingsopname vanuit een terminal kan u een IP-adres aangeven, of u geeft een naam aan die door een DNS-server in een IP-adres wordt veranderd.

Opmerking: meer toelichting op de technische begrippen vindt u in de verklarende woordenlijst op de bijgevoegde CD-ROM.

Forum 550/560 in een LAN zonder server

In een peer-to-peer-netwerk worden de terminals via netwerkkabels met elkaar verbonden. In veel netwerken is de bekabeling met een centrale verdeler ("hub" of "switch") stervormig opgebouwd. Voor zulke netwerken is geen speciale server-PC nodig. Deze voorbeeldconfiguratie geldt ook voor een LAN met een server die met een ander protocol dan IP (bijvoorbeeld AppleTalk of IPX/SPX) functioneert.

Forum 550/560 in een LAN zonder server

In een LAN zonder server neemt de Forum 550/560 de IP-configuratie van de aangesloten terminal over. Daarbij worden voor de terminal alle vereiste IP-instellingen via DHCP ("Dynamic Host Configuration Protocol") door de Forum 550/560 toegewezen. In deze modus wordt standaard een IP-adresruimte gebruikt die voor zulke netwerken is bedoeld:

192.168.99.254 IP-adres	van de Forum 550/560
255.255.255.0 Netmasker	(klasse-C-netwerk)
192.168.99.254 IP-adres	van de DNS-server
192.168.99.254 IP-adres	van de default gateways

Installeer voor elke terminal die toegang tot de netwerkeigen- schappen van de Forum 550/560 moet hebben het IP-netwerk- protocol en een Webbrowser.

Dynamische adrestoewijzing voor bepaalde toestellen

Naast de statische adrestoewijzing kan u ook de dynamische adrestoewijzing gebruiken als u tegelijkertijd de dynamische adrestoewijzing beperkt tot bepaalde toestellen. Dit vereenvoudigt bijvoorbeeld de configuratie van VoIP-toestellen, omdat u bij het instellen geen vaste IP-adressen hoeft toe te wijzen.

1. Ga naar de menupagina Netwerk: DHCP. Klik op Wijzigen.
2. Wijzig in de optie Status de instelling naar dynamische adressenverstrekking of naar dynamische en gereserveerde adressenverstrekking.
3. Wijzig in de optie Toestellen de instelling naar Enkel met geconfigureerde MAC.

Voor SIP-systeemtoestellen (Forum iPhone 512 /

Forum IPhone 545) kan bovendien ook het opgeven van het

MAC-adres achterwege blijven (zie Forum iPhone 512 /

Forum IPhone 545 DHCP vanaf pagina 148). Wijzig in de optie

Toestellen de instelling naar of naar Enkel met

geconfigureerde MAC en alle SIP-systeemtoestellen. Let

er daarbij op dat u bij een aanwezige DHCP-server alle MAC-

adressen die met 00:08:5D beginnen uit dient te sluiten van

de DHCP-configuratie.

1. Bevestig met Toepassen.

Met de beperking tot bepaalde toestellen krijgen alleen reeds bekende toestellen een DHCP-antwoord. Daarbij wordt het IP-adres automatisch uit het adresbereik voor dynamische adrestoe-wijzing verstrekt. Als u nu een nieuw VoIP-toestel instelt, is opgave van het MAC-adres voldoende.

Resolutie van de DNS-naam

In een LAN zonder server wordt de interne resolutie van de DNS-naam uitgevoerd door de Forum 550/560. Als in een Webbrowser de string "host.domain" ingevoerd wordt, wordt er een DNS-aan-vraag aan het IP-adres van de Forum 550/560 gericht. De Forum 550/560 beantwoordt die met het juiste IP-adres, zodat dan de startpagina van de Configurator kan worden opgeroepen.

In een peer-to-peer-netwerk ("Windowsnetwerk") hebben PC's een naam die in de netwerkomgeving wordt weergegeven. De NetBIOS-namen kunnen zich onderscheiden van de DNS-namen die door de Forum 550/560 aan de terminals toegewezen worden. De Forum 550/560 is in de netwerkomgeving niet zichtbaar.

Internet-toegang

De Forum 550/560 kan zonder extra configuratie van de terminal als Internet-toegangsserver worden ingezet. Als u een Webpagina uit het Internet wilt oproepen, voert u gewoon de gewenste URL (Uniform Resource Locator; Internet-adres; "http://...") in uw browser in. In een LAN zonder server is de Forum 550/560 als DNS-server en als default gateway ingesteld. Daarom geeft een terminal de Forum 550/560 opdracht om te bemiddelen voor de Internet-verbindingswens.

In bijna alle gevallen wordt de verbindingswens door een in het internet onbekende DNS-naam weergegeven. Als men bijvoorbeeld een URL in een Webbrowser invoert, krijgt de Forum 550/560 de opdracht om het bijbehorende IP-adres te vinden. Gaat het om een in het LAN onbekende naam, dan wordt de aanvraag aan de externe DNS-server van de Internet Service Providers doorgestuurd.

Opmerking: URL-gegevens waarin geen punt voorkomt, worden door de terminals automatisch aangevuld met een domeinnaam. Die domeinnaam geeft u in de Configurator aan. Als u bijvoorbeeld "firma.nl" als domeinnaam configureert, wordt de toegang tot "www.firma.nl" als lokale DNS-aanvraag gezien die niet tot een Internet-verbindingsopbouw leidt. U moet daarom als domeinnaam een naam gebruiken die nog niet in het Internet wordt gebruikt, bijvoorbeeld "firma-forum.be".

RAS-toegang

U kan van een externe pc met een ISDN-kaart een verbinding naar de Forum 550/560 opbouwen.

De vereiste IP-instellingen worden bij het opbouwen van de verbinding door de Forum 550/560 standaard uitgevoerd. De ingekozen/zich verbindende pc kan nu van alle diensten in het LAN

gebruik maken die via het protocol IP kunnen worden aangesproken. De bevoegdheid voor de RAS-verbinding wordt in de Configurator, menu Gebruikersmanager: Gebruikersgroepen ingesteld.

De technische eigenschappen van de verbinding configureert u in de Configurator, menu Netwerk: RAS. Meer informatie vindt u in de online-help van de webconsole.

In een LAN zonder server gebruikt Windows voor de toegang tot bestanden en printer via de netwerkomgeving het protocol NetBIOS. NetBIOS kan als transport-protocol NetBEUI, IPX/SPX of IP gebruiken. U kan via de netwerkomgeving alleen toegang krijgen tot bestanden en printers op PC's die voor NetBIOS het protocol IP gebruiken.

Forum 550/560 in een LAN met IP-server

In een LAN waarin een server wordt gebruikt die voor IP geschikt is, moet u de integratie van de Forum 550/560 met de verantwoordelijke netwerkadministrator coördineren. Daarbij moet worden afgesproken welke IP-adresruimte wordt gebruikt en welke netwerkdiensten (DHCP, DNS, RAS, Internet-toegang) de Forum 550/560 in het LAN moet overnemen.

Forum 550/560 in een LAN met IP-server

In veel gevallen configureert een server die met IP functioneert voor alle terminals de IP-instellingen via DHCP. Als dat het geval is, dient u de IP-instellingen in de Configurator van de Forum 550/560 dienovereenkomstig te verrichten (menu Netwerk: LAN). U dient bovendien de DHCP-server voor gereserveerde adressenverstrekking te configureren (menu Netwerk: DHCP), zodat de Forum 550/560 bijvoorbeeld aangesloten VoIP-systeemtelefoons kan configureren. Eventueel dient de DHCP-functie van de server die met IP functioneert voor de MAC-adressen van dergelijke toestellen te worden beperkt.

Resolutie van de DNS-naam

In een LAN met een server die voor IP geschikt is, is die server ook verantwoordelijk voor de resolutie van de DNS-naam. Als u de Configurator door het invoeren van een DNS-naam oproept moet u die naam op de server verbinden met het door de Forum 550/560 gebruikte IP-adres. Tips daarover vindt u in de documentatie van de server.

Opmerking: om de Forum 550/560 na een nieuwe start onder hetzelfde IP-adres te kunnen bereiken moet u dit IP-adres bij een DHCP-server vast instellen. Bij een DHCP-server kan daarvoor het MAC-adres van een netwerkkaart worden verbonden met een bepaald IP-adres. Details daarover vindt u in de documentatie van de server.

Internet-toegang

U kan de Forum 550/560 ook als Internet-toegangsserver gebruiken in een LAN met een server die voor IP geschikt is. Daarvoor moet op de server het IP-adres van de Forum 550/560 als standaardtussenstation (default gateway) worden ingevoerd. Boven-dien moet u de configuratie van de interne DNS-server zo veranderen dat de resolutie van de externe DNS-naam via de Forum 550/560 geleid wordt.

In dit voorbeeld wordt de Internet-verbinding van een terminal via de server opgebouwd, die op zijn beurt weer opdracht geeft aan de Forum 550/560 voor de Internet-toegang.

Er zijn twee verschillende mogelijkheden om de interne DNS-server op de juiste manier te configureren. U kan het IP-adres van de Forum 550/560 als DNS-forwarder aangeven. Als u de toegang tot uitgebreide DNS-informatie nodig heeft, kan u de DNS-server ook voor een recursieve DNS-aanvraag zonder DNS-forwarder configureren. Meer toelichting vindt u in de documentatie van de DNS-server.

Forum 550/560 als DNS-server in een LAN met IP-server

RAS-toegang

In een LAN met een server die voor IP geschikt is, kan u het inbellen van externe PC's ook via de Forum 550/560 mogelijk maken. Daarvoor moet u het IP-adresbereik, dat bij het inbellen aan externe PC's kan worden toegewezen, met de netwerkadministrator afspreken en in de Configurator, menu Netwerk: RAS: ISDN onder Adresbereik invoeren.

RAS-toegang via Forum 550/560 in een LAN met IP-server

Het door de Forum 550/560 beheerde user account waarmee het inbellen wordt geautoriseerd, laat alleen de verbindingsopname met directe en anonieme TCP/IP-verbindingen toe, bv. HTTP, FTP of SMTP-verbindingen). Als u bv. ook de toegang tot bestanden of printers in het netwerk wilt toestaan, moet u op de server een geschikt user account voor de netwerkaanmelding aanmaken. Als u voor het user account van de Forum 550/560 en voor de net-werkaanmelding dezelfde Login-naam en hetzelfde paswoord gebruikt, hoeft u die combinatie bij het inkiezen slechts één keer aan te geven.

Opmerking: in een groter Windows-netwerk met meerdere segmenten kunnen de lijsten van de in de netwerkomgeving zichtbare PC-namen niet meer met "broadcasts" worden gevonden. In dat geval gebruikt u speciale WINS-servers, met een adres dat door de Forum 550/560 tijdens het inbellen door middel van ISDN niet aan de terminal bekend wordt gemaakt. Voer het adres van WINS-servers daarom in de netwerkinstellingen van de terminals met de hand in.

Filiaal-koppeling

Met de Forum 550/560 kan u twee LAN's via ISDN met elkaar verbinden.

Daarvoor configureert u voor twee communicatiesystemen Forum 550/560 per systeem de wederzijdse inbelmogelijkheid.

Om het inbellen van beide kanten te laten functioneren, moeten de beide LAN's voor verschillende IP-adresbereiken (subnetten) geconfigureerd zijn. Verander voor minstens een van de verbonden Forum 550/560 het standaard ingestelde adresbereik voor het LAN.

Forum 550/560 in LAN-tot-LAN-koppeling

In de Configurator kan u in het menu Netwerk: Filiaal de instellingen voor het inbellen verrichten. Altijd wanneer een IP-datatransfer in het andere LAN wordt aangevraagd, legt de Forum 550/560 de verbinding.

Let op dat de verbinding alleen bij doelgerichte aanvragen wordt gerealiseerd. Dat kunnen b.v. FTP-bestandtransfers, e-mails of het oproepen van Web-pagina's zijn. Een resolutie van de namen via "broadcasts" is niet mogelijk. Als u de LAN-LAN-koppeling voor toegang tot bestanden en printers in het Windows-netwerk wilt gebruiken heeft u een server nodig die met IP functioneert en die de resolutie van de namen voor het Windows-netwerk beheert.

U kan als IP-adresbereik een van de 256 klasse-C-subnetten kiezen die bestemd zijn voor lokale LAN's. Kies een klasse-C-subnet in het bereik 192.168.0.0 tot 192.168.255.0.

Wat u over Internet-toegang moet weten

Kosten

De Forum 550/560 realiseert de Internet-toegang met een router-functie. Daardoor wordt indien nodig zonder uw toedoen een Internet-verbinding opgebouwd, die na een bepaalde periode zonder gegevensuitwisseling ook opnieuw wordt beëindigd.

Het blijkt jammer genoeg dat niet alleen de gewenste Internet-programma's, zoals uw browser of uw e-mail-programma, gegevens zenden die een internet-verbinding oproepen, maar ook andere programma's die eigenlijk niets met het Internet te maken hebben.

Hiertoe behoren bijv. het besturingssysteem Microsoft™ XP™, verschillende multimedia-programma's zoals Realplayer™ en diverse anti-viruspakketten, die een verbinding kunnen opbouwen voor automatische updates (een zogenoemde "Phone Home Function").

Als het tarief van uw internettoegang afhankelijk is van de tijd of het volume, dient u het gebruik van de ISP-toegang te beperken. Leg in de webconsole onder Netwerk: WAN de maximale verbindungstijd vast onder Verbindingstijd per maand.

Web

Met een browser kan u niet alleen vanaf elke terminal de Configurator van de Forum 550/560 bedienen, maar ook gebruik maken van de veelvoudige informatie van het Internet. Voer gewoon de gewenste URL in het adresveld van de Web-browser in. In vergelijking met de toegang van een solitaire PC via een Online-dienst zijn bij de Internet-toegang via de Forum 550/560 de volgende verschillen te constateren:

- Als u een Webpagina oproept gebeurt het inbellen automatisch. Er komt geen dialoog met een met de hand te bedienen inbelbevestiging of afwijzing in beeld.

• Het oproepen van Webpagina's is geen dienst die georiënteerd is op verbindingen. Als een Webpagina compleet geladen is, wordt die TCP/IP-verbinding beëindigd. Als u dan geen andere Webpagina's oproept, breekt de Forum 550/560 de verbinding naar het Internet na een programmeerbare tijd automatisch af.
• Het is mogelijk om vanaf verschillende terminals tegelijkertijd Webpagina's op te roepen.
• De Forum 550/560 kan via inkomende en uitgaande filterlijsten de toegang tot bepaalde Webpagina's op Internet blokkeren.

E-mail

Een van de belangrijkste diensten op Internet is e-mail. E-mails worden in afzonderlijke e-mail-accounts voorlopig opgeslagen op een mail-server. Mail-servers worden bijvoorbeeld door een Internet Service Provider ingezet. Met de Forum 550/560 kan u voor elk op de Forum 550/560 geconfigureerd user account een of meer e-mail-accounts vastleggen, die in regelmatige afstanden worden opgevraagd.

Als er nieuwe berichten in een e-mail-account zijn aangekomen wordt de in het user account van de Forum 550/560 aangemelde gebruiker via zijn systeemtelefoon daarover geïnformeerd, als dat in de Forum 550/560 zo geconfigureerd is. Aan de systeemtoestellen Forum Phone en Forum Free kan ook informatie zoals afzender of onderwerp van de e-mail worden weergegeven.

NAT

De "Network Address Translation" (NAT) is bij de Internet-toe-gang (ISP) geactiveerd. Deze eigenschap is nodig om interne IP-adressen in een extern geldig IP-adres te vertalen. Daardoor worden drie eigenschappen voor een Internet-toegang gerealiseerd:

- Meerdere terminals kunnen een enkele Internet-verbinding delen. U heeft geen LAN-koppeling nodig, maar alleen een afzonderlijk account bij de Internet Service Provider.

• De in het LAN gebruikte IP-adressen worden in een wereldwijd geldig IP-adres vertaald. U heeft voor uw LAN geen wereldwijd geldige IP-adressen nodig.
• Er kunnen alleen IP-verbindingen worden opgebouwd die vanuit een terminal worden geënitieerd. U kan dus een Webpagina opvragen, maar geen op Internet zichtbare Webserver op een terminal instellen.

Op grond van dit principe kunnen afzonderlijke protocollen bij inzet van NAT niet worden gebruikt. Dit betreft protocollen met de volgende eigenschappen:

• IP-adressen worden in de nuttige belasting getransporteerd, bv. NetBIOS via IP of SIP.
• Het protocol heeft een actieve, intern gerichte verbindingsopname nodig, bv. ICQ.
• Het protocol werkt zonder TCP/UDP-poort-nummers, bv. ICMP of IGMP.

Voor vele belangrijke protocollen die door deze regels betroffen zijn, kent het NAT van de Forum 550/560 passende procedures om de functie te verzekeren. Dit zijn de protocollen FTP (in de modus "Active"), CuSeeMe ("Videoconferencing"), IRC ("Chat"), ICMP errors ("Trace route") en ICMP echo ("Ping").

Voor internettelefonie (VoIP, SIP) wordt al naargelang de technische vereisten een NAT-uitbreiding ("Full Cone NAT") of een RTP-Proxy (RTP-plaatsvervanger) op de Media-Gateway-kaart geactiveerd.

Andere protocollen die een verbindingsopname in inkomende richting vereisen, kan u instellen in de Configurator onder Netwerk: Port Forwarding. Meer informatie vindt u in de online-help bij dit menu.

Met het begrip "Voice over IP" wordt in het algemeen het gebruik van op het IP steunende netwerken bedoeld voor telefonie. Er kan onderscheid worden gemaakt tussen twee soorten VoIP:

• Telefonie over het internet: Biedt goedkope afrekeningsmodelen voor telefoniediensten. Voor de rechtstreekse telefonie via het internet zijn er alleen de kosten voor de data-overdracht. Verschillende gateway-serviceproviders maken een betalende toegang tot het PSTN ("Public Switched Telephone Network") mogelijk. Naast standaard protocols zoals SIP en H.323 worden er ook eigen protocols gebruikt, bijvoorbeeld in het Skype-netwerk. De kwaliteit van het gesprek en de service zijn vaak onvoorspelbaar, omdat ze afhangen van op de transmissie van data geoptimaliseerde lijnen van verschillende serviceproviders.
• Telefonie over het intranet: Biedt het gemeenschappelijk gebruik van de beschikbare infrastructuur voor telefonie en datacommunicatie. Speciaal de integratie van twee netwerken tot één enkel communicatienetwerk leidt tot duidelijke besparingsmogelijkheden. Forum 550/560 biedt alle eigenschappen van systeemtelefonie, met behulp een op IP steunend protocol. Bovendien kan ook op het intranet het gestandaardiseerde protocol SIP worden gebruikt. De controle over de gebruikte dataleidingen maakt een precies gedefinieerde gespreks- en dienstkwaliteit mogelijk.

VoIP-Telefonie over het internet met de Forum 550/560 biedt de volgende mogelijkheden (zie ook SIP-telefonie vanaf pagina 137):

- Gebruik van gunstige "SIP-kieslijnen" via een bestaande internetverbinding

- Voor de toegang tot het openbare telefoonnet (PSTN) kunt u gebruik maken van de diensten van een SIP-gateway-provider

- Automatische toepassing (bundeloverloop) van ISDN-verbindingen bij uitvallen van de SIP-verbinding of als alle verbindingen zijn bezet

VoIP-Telefonie over het intranet met Forum 550/560 biedt de volgende mogelijkheden:

• Gebruik van IP-gebaseerde systeemtelefoons en van SIP-telefoons op cat. 5 twisted-pair ethernetleidingen
• Gebruik van op IP steunende systeemtelefoons en van SIP-telefoons en van SIP-telefoons ook via VPN-, RAS-, LAN-LAN-of WLAN-verbindingen
• Via compressie van de spraakinformatie met behulp van comprimerende codecs kunnen ook meerdere op IP steunende gesprekken tegelijk via één 64 kbit/s-ISDN-lijn worden gevoerd.
• Gebruik van op een pc steunende systeemtelefoons (zgn. "softphones") zonder bijkomende hardwarekosten
• Gebruik van SIP-compatibele telefoniesoftware (zie ook SIP-telefonie vanaf pagina 137)
• Het vormen van netwerken met Q.SIG-IP via VPN-verbindingen wordt mogelijk (zie ook Netwerken van communicatiesystemen vanaf pagina 182)
• Bij het tot stand brengen van een DECT over IP-netwerk kunnen de aanwezige ethernetkabels voor het DECT-netwerk worden gebruikt. De DECT-basisstations die speciaal voor dit doeleinde geschikt zijn, kunnen worden beheerd met de web-interface van de Forum 550/560 (zie DECT over IP® vanaf pagina 163).

De integratie van spraak- en datacommunicatie in een intranet maakt bespringen mogelijk, en opent nieuwe mogelijkheden. Toch ontstaan er door het delen van een al beschikbare netwerkinfrastructuur ook conflictmogelijkheden, bijvoorbeeld bij de IP-adresconfiguratie via DHCP (zie voor details Startproces vanaf pagina 154). Plant u dus het gebruik van VoIP over een intranet daarom steeds in samenwerking met de netwerk-verantwoordelijke. Raadpleeg om mogelijke conflicten te vermijden ook de informatie bij Principes vanaf pagina 128.

Beknopt overzicht

IP-systeemtelefonie

Met de Forum 550/560 kan u VoIP-systeemtelefonie snel en eenvoudig instellen.

1. Installeer een Forum 550 Media Gateway Card (media-gatewaykaart).
2. Roep in de configurator de pagina TEL Configuratie: Aansluitingen: Slots op. Klik op de desbetreffende slot. Selecteer MGC VoIP onder geconfigureerd. Facultatief: geef bij IP-adres geconfigureerd een IP-adres op dat nog niet is gebruikt en dat binnen het IP-net van de Forum 550/560 ligt, bijvoorbeeld 192.168.99.253. Klik op Toepassen.
3. Klik op de pagina TEL Configuratie: Toestellen: VoIP-toestellen op Nieuw. Voer het MAC-adres in dat op de subpagina van de aanwezige IP-systeemtelefoon is aangegeven. Selecteer het juiste Type en voer een intern Oproepnummer in. Optional: Geef bij IP-adres een IP-adres op dat nog niet is gebruikt en dat binnen het IP-net van de Forum 550/560 ligt. Klik op Toepassen.
4. Sluit de LAN-aansluiting van de IP-systeemtelefoon aan op het LAN. Zorg voor stroomtoevoer via de stekkervoeding.

Zodra de IP-systeemtelefoon succesvol is opgestart, kan u het toestel net als andere U_pn -systeemtelefoons instellen en gebruiken.

Opmerking: Gebruik voor het aansluiten van een IP-systeemtelefoon op een lokaal netwerk (LAN, Local Area Network) een afgeschermde CAT-5 Ethernetkabel (STP-kabel, Shielded Twisted Pair-kabel).

Externe SIP-lijn

Als de Forum 550/560 voor de toegang tot het internet zorgt, kan u snel en eenvoudig een "SIP-kieslijn" instellen.

1. Vraag minimaal één SIP-conto aan bij een SIP-operator.
2. Installeer een media-gatewaykaart (zie Forum 550 Media Gateway Card vanaf pagina 92).

3. Roep in de configurator de pagina TEL Configuratie: Aansluitingen: Slots op. Klik op de desbetreffende slot. Selecteer MGC VoIP onder geconfigureerd. Facultatief: geef bij IP-adres geconfigureerd een IP-adres op dat nog niet is gebruikt en dat binnen het IP-net van de Forum 550/560 ligt, bijvoorbeeld 192.168.99.253. Klik op Toepassen.

4. Roep in de configurator de pagina TEL Configuratie: Lijnen: SIP operator op. Als u SIP-operator hier nog niet is opgegeven, klikt u op Nieuw. Selecteer anders de reeds geconfigureerde SIP-provider. Voer Naam de Domain (DNS-naam van de SIP-ID) in. Voer het IP-adres van de SIP-server in bij Proxy/Registrar. Voer indien nodig een IP-adres bij STUN Server en de STUN Port in. Deze gegevens krijgt u van uw SIP-operator. Klik op Toepassen

5. Klik op de pagina TEL Configuratie: Lijnen: SIP-lijnen op Nieuw. Schakel Status in en voer onder Naam een naam voor het conto in. Selecteer de SIP operator. Voer onder Gebruikersnaam, Paswoord, Oproepnummer en SIP-ID de contogegevens in die u hebt gekregen. Klik op Toepassen.

De SIP-ID wordt gebruikt bij de aanmelding bij de SIP-operator. Het Oproepnummer is het externe oproepnummer dat in het openbare telefoonnet geldig is. U kan dat hier opgeven om het beheer te vergemakkelijken.

1. Roep de pagina TEL Configuratie: Lijnen: Route: Nieuw op. Geef bij Naam bijvoorbeeld "SIP" op, bij Kengetal het cijfer "8" en kies voor Bundel/SIP Lijnen 1 het zojuist gecreëerde SIP-conto. Het SIP-conto kan nu via een bundel met het toewijzingsnummer "8" worden gebruikt. Om standaard via het SIP-conto te telefoneren selecteert u op de pagina TEL Configuratie: Lijnen: Route de route Externe

lijn. Selecteer onder Bundel/SIP 1 het SIP-conto dat u zojuist hebt ingesteld. Klik op Toepassen.

Opmerking: De menupagina TEL Configuratie: Lijnen wordt alleen weergegeven als u op de ingangspagina van de Configurator de optie Niveau: Expert inschakelt.

1. Controleer op de pagina Systeeminfo: TEL Configuratie: Lijnen of de SIP-verbinding actief is. Controleer bovendien op de pagina SYS Configuratie: Uitbreidingen het aantal SIP-licenties.

Controleer de functie door middel van een uitgaande oproep. Wijs het extern geldige oproepnummer van het SIP-conto op de pagina TEL Configuratie: Oproepverdeling: Inkomend toe aan interne oproepnummers.

Via LAN aangesloten SIP-telefoons of SIP-telefoniesoftware op LAN-workstations kunnen ook met de Forum 550/560 worden gebruikt.

1. Installeer een media-gatewaykaart (zie Forum 550 Media Gateway Card vanaf pagina 92).
2. Roep in de configurator de pagina TEL Configuratie: Aansluitingen: Slots op. Klik op de desbetreffende slot. Selecteer MGC VoIP onder geconfigureerd. Facultatief: geef bij IP-Adres geconfigureerd een IP-adres op dat nog niet is gebruikt en dat binnen het IP-net van de Forum 550/560 ligt, bijvoorbeeld 192.168.99.253. Klik op Toepassen.
3. Roep in de configurator de pagina TEL Configuratie: Toestellen: VoIP-toestellen op. Klik op Nieuw. Kies bij Type de optie "SIP" en geef een intern Oproepnummer op. Klik op Toepassen.
4. Roep de pagina Gebruikersmanager: Gebruiker op. Ken het nieuwe interne oproepnummer aan een gebruiker toe.

Tip: Interne SIP-telefoons kunnen ook door paswoordloze gebruikers worden gebruikt. Als u het oproepnummer van de SIP-telefoons niet aan een gebruiker toekent, kan u op de SIP-telefoon alleen het gebruikersconto "Guest" creëren.

1. Een interne SIP-telefoon kan met een dynamisch toegewezen IP-adres worden gebruikt. Als de SIP-telefoon bijvoorbeeld over een eigen webinterface beschikt, kan een statisch IP-adres praktisch zijn. Klik op de pagina Netwerk: DHCP op Nieuw. Geef het MAC-adres van de SIP-telefoon en een vrij IP-Adres op en klik op Toepassen.
2. Stel de SIP-telefoon of de SIP-telefoniesoftware in. Raadpleeg daarvoor de instelhulp op de pagina TEL Configuratie: Toestellen: VoIP-toestellen. Klik voor het gewenste oproepnummer op (Help) en kies bij Type de bijbehorende hulppagina.

Configuratie-dialoogscherm van SIP-telefoniesoftware

1. U kan slechts met een beperkt aantal interne SIP-telefoons tegelijk gesprekken voeren. Het aantal waarvoor er een licentie is, kan u op de pagina SYS Configuratie: Uitbreidingen raadplegen. Voor hoevel SIP-telefoons er momenteel een licentie is, kan u op de pagina Systeeminfo: TEL Configuratie: VoIP-toestellen bekijken. Als u op Licenties terugzetten klikt, worden de beschikbare licenties opnieuw verdeeld bij de volgende inkomende of uitgaande oproepen.

Principes

VoIP maakt de overdracht mogelijk van spraak- en telefoniesignalen via IP ("Internet Protocol"). Na het opbouwen van de verbinding worden er bij het eindapparaat digitale spraakgegevens (PCM-gegevens) verzameld, die daarop in een IP-pakket naar de ontvanger worden gezonden. De PCM-gegevens kunnen bovendien gecomprimeerd zijn, om bandbreedte te besparen.

Signaallooptijd en bandbreedte

Op IP steunende netwerken zijn over het algemeen niet in staat, een bepaalde minimum bandbreedte en een gedefinieerde signaallooptijd te garanderen. Een synchrone 64 kbit/s-lijn bij ISDN garandeert een vaste data-snelheid, zolang de verbinding bestaat. In een op IP steunend datanetwerk kunnen de datasnelheid en de signaallooptijd variëren. Kort optredende flessenhalzen, of het herhalen van een pakket na het optreden van een fout kunnen daarvan de oorzaak zijn. Terwijl bij het bekijken van een webpagina een korte onderbreking in de orde van enkele seconden in de datastroom niet opvalt, is dit midden in een telefoongesprek bijzonder storend.

Een modern intranet biedt gewoonlijk genoeg reserve aan capaciteit en betrouwbaarheid, om VoIP-telefonie in zeer goede kwaliteit mogelijk te maken. Mogelijk kunnen enkele componenten worden geoptimaliseerd, bijvoorbeeld door het plaatsen van een moderne switch, die de TOS-byte van IP-pakketten evalueert, door het vervangen van minder betrouwbare leidingen, of door het gebruik van een gescheiden VLAN voor VoIP.

Vertragingstijd en pakketlengte

Tussen het registreren van de spraak door de microfoon, en de weergave aan de luidspreker is er altijd een zekere technische vertraging (in het Engels "latency"). Spraakgegevens worden altijd gedurende een heel korte tijd vastgelegd, om ze vervolgens in een IP-pakket te kunnen verzenden. Bovendien heeft het IP-pakket een zekere looptijd nodig, voor de ontvanger kan beginnen met de weergave ervan. De bijkomend benodigde tijd voor het

coderen en het decoderen van de spraakgegevens kan in dit verband worden verwaarloosd.

Een IP-pakket bestaat uit protocolgegevens en nuttige informatie. Bij het verzenden van kortere pakketten met spraakgegevens, wordt de verhouding tussen nuttige informatie en protocolgegevens ongunstig, zodat de werkelijk nodige bandbreedte toeneemt. Verstuurt men langere pakketten met spraakgegevens, dan neemt de vertraging toe.

De lengte van de pakketten met spraakgegevens moet dus worden aangepast aan de eigenheid van het overdrachtmedium. Indien er een directe ethernet-verbinding bestaat, dan kunnen kortere spraakgegevenspakketten worden gebruikt. Indien voor de overdracht een 64 kbit/s ISDN-leiding wordt gebruikt, dan moeten langere spraakgegevenspakketten worden gebruikt.

Bij SIP-telefonie in het internet worden er normaal gesproken langere spraakgegevenspakketten gebruikt.

De volgende tabel geeft een overzicht van de bandbreedte, nodig voor een telefonieverbinding, in functie van verschillende parameters. De informatie heeft betrekking op een half duplex-ethernet; voor full duplex-ethernet kunnen de waarden worden gehalveerd.

Benodigde bandbreedte (kbit/s) in functie van pakketlengte en codec

Pakket-lengte (ms)	G.711 (niet gecompri-meerd)	G.729A ong. 8 kbit/s	G.723.1 6,3 kbit/s	G.723.1 5,3 kbit/s
20 180,8 68,8
30 51,2 48,0 45,9
40 42,4
50 37,12
60 33,6 30,4 28,3
70 31,09
80 29,2

Opmerking: De Codec G.723 wordt ter waarborging van de SIP-compatibiliteit niet meer ondersteund door de oudere systeemtelefoons Forum iPhone 520 en Forum iPhone 530.

Spraakkwaliteit

De bereikbare spraakkwaliteit hangt af van meerdere factoren. Met de beschikbare configuratie-instellingen kan de overdracht van spraakgegevens worden geoptimaliseerd voor het beschikbare netwerk. Mogelijk is een meting van de kwaliteit van het netwerk daarbij nuttig.

De volgende uitvoeringen geven regels voor de spraakkwaliteit met de volgende kwaliteitsstappen:

Kwaliteitsstappen voor spraakoverdracht met VoIP

Stap	Verstaanbaarheid Vergelijkbaar met
1	Z	e	e	r	g	o	e	d
2	G	o	e	d		D	E	C
3 Bevredigend GSM
4 Beperkt ontregeld GSM
> 4 N	et aannemelijk				Geen verbinding

S D

Tijdens de opbouw van het gesprek bespreken de betrokken eindapparaten, welke compressie van de spraakgegevens zal worden ingezet ("codec"). Hiermee wordt de te behalen kwaliteit vastgelegd:

G.711 A-Law of μ-Law (stap 1, niet gecomprimeerd): De audiogegevens van een PCM-kanaal (64 kbit/s) worden 1 op 1 overgenomen. Elk VoIP-eindapparaat moet deze codec ondersteunen. Deze codec kan niet worden gebruikt bij ISDN-dataverbindingen.
G.729A (Stap 2): Beperking tot ongeveer 8 kbit/s.
G.723.1 6.3 (Stap 3): Beperking tot 6,3 kbit/s.
G.723.1 5,3 (Stap 3): Beperking tot 5,3 kbit/s.

Door een ongunstige keuze van de lengte van de pakketten neemt de spraakkwaliteit mogelijk af. Voor de toekennen van de stap is niet de duur van de registratie bepalend, maar het aantal bytes van het datapakket:

• Duur <= 30 ms: optimale overdracht
• Duur 40 – 60 ms: een kwaliteitsstap dalen
• Duur > 60 ms: twee kwaliteitsstappen dalen

Bovendien hangt de bereikbare spraakkwaliteit af van de looptijd van de pakketten en het aantal pakketten dat tussen de betrokken eindapparaten verloren gaat. Deze parameters kunnen worden bepaald met het programma "ping".

Opmerking: Bij een meting met "ping" worden de heen- en de terugrichting in de looptijd mee gemeten. Deelt u dus de aangegeven maximale waarde door twee.

Pakketlooptijd en verloren pakketten

Waarde Kwaliteits-	tappen	Waarde Kwaliteits-	tappen
Looptijd < 50 ms Opti	maal Verlies <	1 % Optimaal
Looptijd 50-100 ms 0,	5 stap dalen	Verlies 1-2 % 0,	5 stap dalen
Looptijd 100-150 ms	1 stap dalen	Verlies 2-3 % 1	stap dalen
Looptijd 150-200 ms	2 stappen dalen	Verlies 3-4 % 2	stappen dalen
Looptijd 200-300 ms	3 stappen dalen	Verlies 4-6 % 3	stappen dalen
Looptijd > 300 ms 4	stappen dalen	Verlies > 6 % 4	stappen dalen

Optimaliseren

Stelt u bij een meting een grote variatie vast in de looptijd, dan kan ook dit leiden tot een afname van de spraakkwaliteit. Dit wijst mogelijk ook op een defecte of overbelaste leiding, omdat er door zendherhalingen mogelijke bitfouten en botsingen ("collisions") moeten worden gecorrigeerd door de overdragingstechniek.

Het is mogelijk, dat in een bestaand stervormig ethernet- netwerk een HUB als centrale verdeler voor ethernet-pakketten werd ingezet. Een HUB herhaalt op alle aangesloten leidingen alle ontvangen ethernet-pakketten. Dit kan leiden tot talloze botsingen, en daardoor tot een grote variatie in de looptijd.

Installeert u in dit geval een moderne switch. Het selectief verder zenden van ethernet-pakketten ("Layer 2 Switching") voorkomt botsingen. Moderne switch-componenten interpreteren bovendien de TOS-byte van IP-pakketten en scheppen daarmee optimale voorwaarden voor VoIP-telefonie.

Opmerking: De Forum 550/560 maakt gebruik van de TOS-Byte ("Type of Service") met de waarde 0xB8 voor IP-pakketten met VoIP-informatie. Deze waarde leidt tot "Minimize Delay" en "Maximize Throughput" voor de zo onderscheiden IP-pakketten.

Opbouwen van gesprekken

Voor systeemtelefonie via internet-protocol ("IP") worden verschillende op IPsteunende protocollen gebruikt (zie ook Startproces vanaf pagina 154). Voor het opstarten van telefoons, het aanmelden en de signalering bestaan er tussen de IP-telefoon en de Forum 550/560 meerdere TCP-verbindingen.

Gespreksinformatie wordt echter direct tussen de IP-telefoons overgedragen via het protocol RTP ("Realtime Transport Protokoll").

Bij een telefoonverbinding met een normaal toestel of bijvoorbeeld voor signaaltonen worden kanalen op een Media-gateway (MGW) bezet. De MGW zet IP-spraakinformatie om in PCM-data-stromen voor conventionele telefonie en vice versa. Daarbij wordt er gespreksinformatie uitgewisseld tussen de IP-telefoon en de gateway.

Tip: het omschakelen van de route van de gespreksinformatie kan in beperkte mate tot vertragingen leiden. Voorbeeld: bij de oproepaanname op een IP-telefoon moeten gebruikers van headsets ongeveer een seconde wachten voordat ze beginnen te spreken.

Beschikbaare diensten

Door de manier waarop bij VoIP gegevens worden gecomprimeerd, zijn bepaalde diensten niet mogelijk via deze verbindingen. Houd hiermee vooral rekening bij verbindingen die u via Q.SIG-IP of SIP wilt opbouwen:

• ISDN-gegevensdiensten kunnen niet worden gebruikt
• Faxberichten zijn uitsluitend bij gebruik van de niet-gecomprimeerde G.711-codec beperkt mogelijk
• DTMF-tonen worden alleen met de niet-gecomprimeerde G.711-codec door het corresponderende station geëvalueerd. Als alternatief kunnen DTMF-tonen ook met de internetstandaard RFC 2833/4733 worden verzonden. Voorwaarde daarvoor is dat in de codec-configuratie onder TEL

Configuratie: Systeem: VoIP-profiel de codec "DTMF (RFC4733)" is ingeschakeld.

- Analoge modems kunnen niet worden gebruikt

Tip: configureer voor a/b-aansluitingen de daadwerkelijke toepassing, bijvoorbeeld door de instelling Fax of Data (analoog). Verbindingen van en naar dergelijke a/b-aansluitingen worden (indien mogelijk) bij voorkeur via niet-gecomprimeerde of ISDN-lijnen opgebouwd.

VoIP-profielen voor SIP

Terwijl het gesprek tot stand wordt gebracht en bij een actieve verbinding kunnen SIP-toestellen met elkaar onderhandelen over de te gebruiken codecs. Daarbij wordt de SIP-signalisatie altijd via het communicatiesysteem Forum 550/560 geleid. Nadat er overeenstemming is bereikt over een codec kan de daarop volgende RTP-dataverbinding direct tussen de toestellen tot stand worden gebracht. Als er geen directe RTP-dataverbinding tussen de toestellen mogelijk is, kan het communicatiesysteem Forum 550/560 ook als tussenstation voor de media-datastroom dienen ("RTP-proxy-functie").

Het onderhandelen over de te gebruiken codecs verloopt volgens het volgende schema:

1. Een van de SIP-toestellen stuurt een lijst met ondersteunde codecs.
2. Het tweede SIP-toestel verwijdert de codecs die niet worden ondersteund uit de lijst en stuurt de opgeschoonde lijst terug naar het eerste SIP-toestel.

De vervangen codec-lijsten kunnen door het communicatiesysteem Forum 550/560 worden gefilterd, bijvoorbeeld voor de beperking van de bandbreedte aan de hand van het VoIP-profiel dat voor de verbinding of het toestel is ingeschakeld. Houd er rekening mee dat het onderhandelen over ondersteunde codecs ook plaatsvindt bij verbindingen tussen SIP-toestellen en andere toestellen / deelnemers. Zo gebruikt het coproepnummer Forum 550/560 bijvoorbeeld een vooringstelde codec-lijst bij een verbinding tussen een SIP-toestel en een TDM-aansluiting:

G.711a G.729 (indien mogelijk) RFC4733 DTMF

IP-systeemtelefoons of DECT over IP-basisstations doen mee met de codec-onderhandeling met de desbetreffende ingestelde VoIP-profielen. Als er bij het onderhandelen geen gemeenschappelijke audio-codec wordt gevonden, kan er geen gespreksverbinding worden gemaakt.

Transparante codec-doorschakeling

Met de transparante codec-doorschakeling kunnen SIP-toestellen aanvullende codecs gebruiken, ook als de gewenste codec niet of niet direct door het communicatiesysteem Forum 550/560 wordt ondersteund. Voorbeelden zijn:

• G.722 audio-codec voor HQ-audio
H.264 video-codec voor beeldoverdracht

De transparante codec-doorschakeling wordt voor interne SIP-deelnemers en in het kader van de telecominstallatie-koppeling met verbindingen via SIP-tie-line ondersteund.

Voor een volledig ongefilterde (transparante) codec-onderhandeling dient u een speciaal VoIP-profiel te creëren:

1. Open in de configurator van het communicatiesysteem
   Forum 550/560 de pagina TEL Configuratie: Geavanceerd: VoIP-profiel.
2. Klik op de knop Nieuw om een nieuwe VoIP-profiel te creëren.
3. Schakel de optie Alle Codecs in. Voer een naam in het invoerveld Profielnaam in. Bevestig de instelling met Toepassen.

Wijs dit VoIP-profiel toe aan het gewenste SIP-toestel of de gewenste SIP-tie-line. Houd er rekening mee dat beperking van de bandbreedte voor toestellen of lijnen met dit VoIP-profiel niet mogelijk is. Dit is bijvoorbeeld geschikt voor SIP-toestellen die in een LAN worden gebruikt.

Codec-doorschakeling met beperking van de bandbreedte

U kunt een beperking van de bandbreedte met aanvullende VoIP-profielen verrichten door een uitgebreide codec-lijst te gebruiken. De uitgebreide codec-lijst bevat definities voor codecs die worden gebruikt door gangbare SIP-toestellen. De codes in deze lijst zijn bestemd voor gebruik in in VoIP-profielen en worden niet direct door het communicatiesysteem Forum 550/560 ondersteund.

U kunt een update van de uitgebreide codec-lijst in de vorm van een beschrijvingsbestand in de configurator van het communica-tiesysteem Forum 550/560 op de pagina SYS Configuratie:

Componenten laden. De uitgebreide codec-lijst maakt bovendien deel uit van de backup.

Opmerking: de uitgebreide codec-lijst is verkrijgbaar als beschrijvingsbestand van uw Belgacom-agent. Het is niet de bedoeling dat dit bestand wordt bewerkt en dat is daarom ook niet mogelijk.

Met behulp van de volgende stappen kunt u een VoIP-profiel met uitgebreide codec-vermeldingen creëren:

1. Open in de configurator van het communicatiesysteem Forum 550/560 de pagina TEL Configuratie: Geavanceerd: VoIP-profiel.

2. Klik op de knop Codecs. Selecteer op de weergegeven pagina de codecs die bij het definiëren van een VoIP-profiel aangeboden dienen te worden. Bevestig de instelling met Toepassen.

De lijst bevat vermeldingen met verschillende klassen ("audio", "image", "text" of "video") en voor een groot aantal vermeldingen een bepaalde bandbreedte-definitie. Vermeldingen die bijzonder geschikt zijn, zijn aangegeven met "aanbevolen".

1. Klik op de pagina VoIP-profiel op de knop Nieuw. Voer een naam in het invoerveld Profielnaam in. Definieer in de tien selectievelden de toegestane codecs in aflopende volgorde. Configureer in de voorste selectievelden de gewenste codecs uit de uitgebreide codec-lijst. Sluit de lijst af met een uitwijkselectie, bijvoorbeeld met "G.711 A-Law (audio)" en "DTM (RFC4733) (event)". Bevestig de instelling met Toepassen.

Wijs dit VoIP-profiel toe aan het gewenste SIP-toestel of de gewenste SIP-tie-line. Houd er rekening mee dat bij de codec-onderhandeling codecs die niet in het VoIP-profiel staan er door het communicatiesysteem Forum 550/560 worden uitgefilterd.

Voice Activity Detection (VAD)

U kan de codec-configuratie onder TEL Configuratie: Systeem: VoIP-profiel wijzigen. Daarbij is het mogelijk om voor één of meerdere codecs de optie Voice Activity Detection in te schakelen. Als deze optie geactiveerd is, worden spreekpauzes vervangen door lege pakketten. Deze kunnen bij comprimerende codecs beter worden gecomprimeerd, waardoor de vereiste bandbreedte daalt. Deze optie moet zijn uitgeschakeld als u het profiel aan een SIP-lijn wilt toekennen en u de G.711-codec hebt ingesteld.

Opmerking: Als u het VoIP-profiel aan een IP-systeemtelefoon Forum IPhone 512 / Forum IPhone 545 wilt toewijzen, moet de optie Voice Activity Detection voor alle gebruikte codecs gedeactiveerd zijn.

Media-gateway (MGW)

De media-gateway zet VoIP-spraakgegevens om in PCM-audiogegevens. Met deze functie worden spraakgegevens tussen VoIP-telefoons en alle andere soorten eindapparaten geconverteerd. Zonder media-gateway kunnen VoIP-telefoons alleen met andere VoIP-telefoons gespreksinformatie uitwisselen. Ook voor het produceren van signaaltonen en een uitgaand gesprek met een VoIP-telefoon is de media-gatewayfunctie vereist.

In de Forum 550/560 wordt de media-gateway met minstens één interfacekaart Forum 550 Media Gateway Card uitgevoerd.

Een media-gatewaykaart stelt 16 kanalen ter beschikking. Per maximaal 3 VoIP-eindapparaten moet er een media-gatewayka-naal ter beschikking staan. Bovendien heeft de media-gateway een routingfunctie voor SIP-verbindingen. Er zijn derhalve 16 externe SIP-verbindingen mogelijk.

SIP-telefonie

Met het internetprotocol SIP (Session Initiation Protocol) kan u gunstig en gestandaardiseerd via op IP gebaseerde netwerken telefoneren. Met de Forum 550/560 kan u externe SIP-telefoon-verbindingen ("SIP-kieslijnen") gebruiken. Het communicatiesysteem Forum 550/560 ondersteunt het creëren van zowel standaard-SIP-lijnen met ieder één oproepnummer als van DDI-compatibele SIP-DDI-lijnen met stamoproepnummer en doorkies-nummer.

Bovendien worden interne SIP-deelnemers, zoals SIP-telefoons en SIP-telefoniesoftware, ondersteund (zie ook Beknopt overzicht: Externe SIP-lijn vanaf pagina 125 en Interne SIP-Telefonie vanaf pagina 126).

Externe SIP-verbindingen

Met de bundelconfiguratie in het menu TEL Configuratie: Lijnen: Bundel is het mogelijk om een bundeloverloop in te stellen, zodat bij uitval of volledige benutting van de SIP-verbindingsmogelijkheid automatisch een andere lijn wordt bezet. Bovendien kan u met een ingestelde LCR-voorziening bepaalde oproepnummerbereiken, zoals internationale gesprekken, naar een SIP-verbinding omleiden.

Opmerking: voor SIP-telefonie hebt u een media-gatewaykaart nodig.

Voor SIP-telefonie heeft u bovendien een snelle internetverbinding nodig, bijvoorbeeld via DSL.

Normaal gesproken dient u ook gebruik te maken van de diensten van een SIP-operator. Een SIP-operator heeft een speciale server (de SIP-registrar) voor het beheer van verbindingen. De SIP-operator beschikt ook over een gateway naar het normale telefoonnet waarvan u tegen vergoeding gebruik kunt maken. Daarmee maakt de SIP-operator uitgaande oproepen naar het telefoonnet mogelijk. Ook inkomende oproepen uit het telefoonnet kunnen via een SIP-verbinding worden aangenomen.

Bij SIP-telefonie wordt ook gebruikgemaakt van de spraaktransmissietechnieken die onder Principes vanaf pagina 128 worden verklaard. Voor SIP-telefonie gelden wel enkele bijzonderheden:

• Voor de identificatie van deelnemers wordt een "SIP-ID" gebruikt die kenmerken van e-mail heeft, bijvoorbeeld [e-mail] of [e-mail].
• Bij SIP worden oproepnummers altijd in een enkel gegevenspakket overgedragen ("blokkeuze"). Op het toestel kan daarom de cijferkeuze met de hoekjetoets # worden afgesloten. Anders wordt het volledige oproepnummer met behulp van een timer herkend. De waarde voor deze timer kan voor iedere SIP-operator afzonderlijk worden ingesteld.

Tip: het communicatiesysteem Forum 550/560 kan voor het optimaliseren van blokkiezen een buffergeheugen met de als laatste gekozen oproepnummers aanbieden. Schakel daarvoor de optie Checken voor nummering voor een SIP-lijn of een SIP-tie-line-bundel in.

• Voordat u een SIP-telefoongesprek kan voeren, moet er een aanmelding ("login") bij de SIP-registrar worden uitgevoerd. Informatie die voor de aanmelding van belang is (gebruikersnaam en paswoord) kan u met de Forum 550/560 met één of meerdere SIP-conto's beheren. Met één SIP-conto kunnen er tegelijkertijd meerdere gesprekken worden gevoerd.
• Via een SIP-lijn vindt voortdurend internet-gegevensverkeer plaats. Gebruik SIP daarom niet bij internetverbindingen die aan de hand van de tijdsduur worden afgerekend.
• RTP-gespreksinformatie wordt ook bij SIP-telefonie direct uitgewisseld tussen de toestellen. Daarbij kunnen er verschillende codecs voor de zend- en de ontvangstrichting worden gebruikt. Ook dynamisch wisselen van de codec tijdens het gesprek is mogelijk. Om zo mogelijk met alle SIP-deelnemers een directe verbinding te kunnen opbouwen, dient u in het toegepaste VoIP-profiel indien mogelijk iedere beschikbare codec minimaal één keer op te geven.
• In het internet zijn relatief grote pakkettlengten gebruikelijk om de langere pakketlooptijden te compenseren.
• Bij de gespreksopbouw wordt er tussen de deelnemers een bidirectionele RTP-datastroom met een dynamisch toegekend UDP-poortnummer gebruikt. Dat heeft tot gevolg dat inkomende RTP-verbindingen vaak belemmerd worden door een aanwezige firewall- of NAT-configuratie bij het toegepaste internet-gatewayproduct. Als u niet de Forum 550/560 als internet-gateway gebruikt, dient het product dat u gebruikt compatibel met SIP-telefonie te zijn. Dergelijke producten hebben bijvoorbeeld een instelling "Full Cone NAT" voor deze toepassing.
• Om een afzonderlijke internetverbinding te kunnen gebruiker met meerdere toestellen, worden de in een LAN gebruikte IP-adressen (vaak: 192.168.x.x) met een adresvertaling omgezet naar een IP-adres dat in het internet geldig is ("NAT", Network Address Translation). Voor een inkomende RTP-verbindingsopbouw is voor NAT echter nog geen statusinformatie beschikbaar. Om dit probleem te omzeilen, wordt het op internet zichtbare IP-adres van een workstation of telefoon bepaald met behulp van een STUN-server (STUN:

Simple Traversal of UDP over NAT). Het IP-adres en poortnummer van de STUN-server kunt u opvragen bij de SIP-operator. Als u geen STUN-server nodig heeft, laat u het invoerveld onder SIP operator leeg.

• Voor directe SIP-gesprekken kan de Forum 550/560 alleen contact opnemen met SIP-ID's die cijferreeksen in de deelnemeridentificatie hebben, die bij de ingestelde SIP-operator zijn geregistreerd.
• Een externe SIP-verbinding kan u in het menu TEL Configuratie: Lijnen: Route in de routeconfiguratie integreren. Met een providerregel kan bij voorkeur een bepaald oproepnummerbereik via SIP-telefonie worden gevoerd (zie ook Netwerken van communicatiesystemen, onder Configuratie vanaf pagina 192).

SIP-verbindingen kunt u in de Configurator op de pagina's

TEL Configuratie: Lijnen: SIP-operator en TEL Configuratie:

Lijnen: SIP-lijnen instellen. Onder SIP-operator kunt u de technische eigenschappen voor een bepaalde SIP-operator instellen, bijvoorbeeld de IP-adressen voor de registrar en de STUN-server. Onder SIP-lijnen stelt u de aanmeldinformatie voor een bestaand SIP-conto in, bijvoorbeeld gebruikersnaam, paswoord, toegewezen oproepnummer en het maximale aantal gespreksverbindingen dat tegelijkertijd mogelijk is.

Voor DDI-compatibele SIP-DDI-lijnen kunt u desgewenst aanvul-lende instellingen verrichten op de pagina TEL Configuratie: Lij-nen: SIP-operator. De toewijzing van doorkiesnummers en interne deelnemers kunt u instellen onder TEL Configuratie:

Oproepverdeling (Inkomend DDI of Uitgaand DDI). Raadpleeg de toelichting op deze pagina's in de online-help. Bovendien is de toewijzing van doorkiesnummers met behulp van tijdelijke aanduidingen ("wildcards") mogelijk. Nadere verklaringen hiervoor vindt u in de online-help onder het trefwoord Mapping van oproepnummers.

Interne SIP-deelnemers

De Forum 550/560 stelt als SIP-server telefonie-centralediensten aan interne SIP-deelnemers ter beschikking. Via LAN aangesloten SIP-telefoons of op workstations geïnstalleerde SIP-programma's kunnen daarmee verbindingen met alle andere op de Forum 550/560 aangesloten toestellen of lijnen tot stand brengen. Voor de toepassing als SIP-server is een Forum 550 Media Gateway Card nodig.

Licentietoekenning

Het aantal mogelijke SIP-deelnemers hangt af van de licentie die is aangeschaft. Om ervoor te zorgen dat u de beschikbare licentieplaatsen zo flexibel mogelijk kan gebruiken, wordt de licentietoekenning dynamisch als "floating licence" verricht. U kan onder een gebruiker/paswoord-combinatie ("SIP-aanmelding") meerdere SIP-deelnemers op hetzelfde oproepnummer voeren. Slechts iedere nieuwe SIP-aanmelding bezet een licentieplaats. De technische aanmeldingsprocedure van een SIP-deelnemer met geldige gebruikersnaam en correct paswoord slaagt altijd. Pas als er een gesprek tot stand komt, wordt er geprobeerd om bij de SIP-aanmelding een licentieplaats te krijgen. Als alle licenties op dat moment zijn bezet, kan de SIP-deelnemer uitsluitend alarmnummers bellen.

Opmerking: Als de technische aanmelding door een verkeerde gebruikersnaam of een verkeerd paswoord mislukt, kan de SIP-deelnemer geen verbindingen (ook niet naar een alarmnummer) tot stand brengen.

Als een SIP-deelnemer zich afmeldt, bijvoorbeeld bij het afsluiten van het programma, wordt de bijbehorende licentieplaats onmiddellijk vrij. Een licentieplaats wordt ook vrij als de regelmatige statusopvraag van IP-deelnemer niet meer plaatsvindt. De timer voor de automatische afmelding wordt bepaald door het bij

TEL Configuratie: Toestellen: VoIP-toestellen toegekende Profiel. De timer-instelling (Keepalive) vindt u op de pagina TEL Configuratie: Systeem: VoIP-profiel.

Gedetailleerde informatie over de actuele licentietoekenning en over aangemelde SIP-deelnemers vindt u op de pagina

Systeeminfo: TEL Configuratie: VoIP-toestellen. Op deze pagina kan u de licentietoekenning op elk moment opnieuw opstarten door op Licenties terugzetten te klikken.

Technische opmerkingen

De benaming van instellingen is bij verschillende SIP-telefoons en SIP-programma's helaas niet uniform. Raadpleeg daarom de (Help) op de pagina TEL Configuratie: Toestellen: VoIP-toe-stellen en de volgende instructies bij het instellen van SIP-deelnemers:

- Het SIP-bericht "REGISTER" moet naar het IP-adres van de Forum 550/560 met gebruikmaking van de doelpoort 5060 worden verzonden. Deze instelling vindt u bij SIP-deelnemers vaak bij "SIP Server" of "SIP Settings" met de aanduiding "Domain", "Server IP" en "Server Port".

- Het SIP-bericht "REGISTER" moet een geldige gebruikersnaam en het bijpassende paswoord bevatten (in de Configurator bij Gebruikersmanager: Gebruiker de velden Gebruikersnaam en Paswoord). Deze instelling vindt u bij SIP-deelnemers vaak bij "SIP User Settings" of "SIP Account" met de aanduidingen "Authorization User" en "Password".

- Het SIP-bericht "REGISTER" bevat bovendien een SIP-URI in de schrijfwijze voor e-mailadressen, bijvoorbeeld "display name" sip:123@192.168.99.254. Het tekstgedeelte van de SIP-URI ("display name") wordt niet bij de aanmelding van de Forum 550/560 betrokken. De tekenreeks voor de "@" is de "User Name" of "SIP Username". Hier dient altijd het interne oproepnummer van de gebruiker te worden opgegeven (in de Configurator bij Gebruikersmanager: Gebruiker het veld Oprn). De tekenreeks na de "@" is de "Domain Name" of het "SIP Domain". Hier moet altijd het IP-adres van de Forum 550/560 worden opgegeven.

- Een STUN-server (Simple Traversal of UDP over NAT) of een SIP-proxy zijn niet nodig, aangezien interne SIP-deelnemers in het LAN normaal gesproken direct met de Forum 550/560 zijn verbonden. U dient deze functies indien mogelijk uit te schakelen.

- Met een SIP-toestel kan u een internationaal oproepnummer met plus-teken ervoor invoeren. Bij het invoeren van een oproepnummer in het E.123-formaat wordt het plus-teken vervangen door de nummerreeks "00" en wordt voor die oproep de spontane lijnbezetting via de actuele standaardroute ingeschakeld. Als u dit oproepnummerformaat bij voorkeur gebruikt, dient u de internationale oproepnummerconversie in te schakelen (zie E.164 conversie vanaf pagina 196).

Eigenschappen

SIP-deelnemers kunnen gespreksverbindingen tot stand brengen met alle andere eindtoestellen en lijnen. Het protocol SIP werkt normaal gesproken met blokkeuze. Daarom wordt bij het kiezen het oproepnummer pas na afloop van een timer of direct met de hekjetoets ("#") geactiveerd. Om die reden kunnen er alleen kengetalprocedures zonder hekjetoets en kengetalprocedures met aan het einde een hekje worden gebruikt. Een overzicht van de bruikbare kengetalprocedures vindt u in de configurator op de pagina Systeeminfo: Kengetallen. Schakel in de selectie "SIP-toestellen" in. Raadpleeg tevens de bijbehorende instructies in de handleiding "Forum 500 / Forum 5000 – Standaardtoestellen".

Behalve kengetalprocedures kunnen SIP-deelnemers ook een serie functionele eigenschappen gebruiken die met behulp van het SIP-protocol worden verwezenlijkt. Afwijkend van de gebruikelijke procedure op internet is de Forum 550/560 altijd het eindpunt voor alle SIP-verbindingen. Zodoende kunnen SIP-deelnemers eigenschappen van de Forum 550/560 gebruiken. Directe uitwisseling van gegevens tussen twee SIP-deelnemers is

derhalve niet mogelijk. De volgende tabel bevat de mogelijke eigenschappen.

Eigenschappen Opmerkingen
Inkomende en uitgaande oproepen met weergave oproepnummer (CLIP)	Een SIP-telefoon heeft voor CLIP een display voor oproepnummers nodig.
Parallele oproep van meerdere SIP-deelnemers	De SIP-deelnemers moeten met dezelfde gebruikersidentificatie zijn aangemeld.
Ruggespraak, makelen, aankloppen, conferentie met drie bellers, afwijzen	De bedieningsmogelijkheid c.q.eigenschap moet op de SIP-telefoon of in de SIP-software aanwezig zijn.
Doorschakelen van gesprekken	Voor en tijdens het gesprek; de bedieningsmogelijkheid moet aanwezig zijn.
Blind Transfer Alleen SIP:	doorschakelen van eeninkomende oproep zonder opnemen;de eigenschap moet door de SIP-telefoon of de SIP-software worden ondersteund.
Keypad als "INFO"-bericht	DTMF-tonen kunnen viacomprimerende codecs niet veilig "in-band" worden overgedragen. De digitale "out-band"-overdracht als SIP-bericht "INFO" of RFC 2833/4733 wordt ondersteund. Deze eigenschap moet bij een SIP-telefoon of in de SIP-software aanwezig en ingeschakeld zijn.

SIP-telefoons Forum IPhone 512 / Forum IPhone 545

U kan met het communicatiesysteem Forum 550/560 gebruik maken van de SIP-systeemtelefoons Forum iPhone 512 / Forum iPhone 545. De firmware van het communicatiesysteem beschikt al over de bijpassende firmwarebestanden voor de volgende SIP-telefoons:

Forum IPhone 512 / Forum IPhone 545 SIP-telefoons

Model Beknopte beschrijving
Forum IPhone 512	Basisuitvoering, display met 3 regels,8 programmeerbare toetsen, 2 lijntoetsen,voeding met 802.3af (PoE), tweeethernetpoorten voor pc en LAN, aparte48 volt-stekkeradapter verkrijgbaar
Forum IPhone 545	Premium-uitvoering met grafischtouchscreen-display, voeding met 802.3af(PoE), twee Gigabit-ethernetpoorten voor pcen LAN, 11 softkeys van 5 niveaus,3 lijntoetsen, maximaal 3 toetsmodules metfunctietoetsen of 3 toetsmodules metsoftkeys

De SIP-telefoons Forum iPhone 512 / Forum iPhone 545 bieden behalve VoIP-telefonie extra functies van de systeemtelefonie, die u met behulp van de webconfigurator op een makkelijke en veilige manier kan instellen. Alle Forum iPhone 512 / Forum iPhone 545 SIP-telefoons ondersteunen de codec G.711 (a-Law en μ-Law), de codec G.729 en de DTMF-overdracht volgens RFC 2833.

U hebt een Forum 550 Media Gateway Card nodig om Forum IPhone 512 / Forum IPhone 545 SIP-telefoons binnen het communicatiesysteem Forum 550/560 te kunnen gebruiken.

De algemene inbedrijfstelling wordt in de Configurator van het communicatiesysteem Forum 550/560 met de volgende stappen verricht:

1. Voeg bij TEL Configuratie: Toestellen: VoIP-toestellen een nieuwe ingave toe. Voer een oproepnummer in en zet het type telefoon op Forum IPhone 512 / Forum IPhone 545. Voer naar keuze het MAC-adres en het IP-adres van de

Forum IPhone 512 / Forum IPhone 545 in (zie Forum IPhone 512 / Forum IPhone 545 DHCP vanaf pagina 148)

Opmerking: Als u het VoIP-profiel aan een SIP-systemtelefoon Forum IPhone 512 / Forum IPhone 545 wilt toewijzen, moet de optie Voice Activity Detection voor alle gebruikte codecs gedeactiveerd zijn.

1. Configureer onder TEL Configuratie: Toestellen: Systeemtoestellen de algemene instellingen, programmeerbare toetsen en softkeys voor de Forum IPhone 512 / Forum IPhone 545 (zie Forum IPhone 512 / Forum IPhone 545 instellen vanaf pagina 147).

2. Sluit de Forum iPhone 512 / Forum iPhone 545 aan op uw netwerk en breng de stroomtoevoer tot stand. Voor details daarover dient u de installatiehandleiding te raadplegen die wordt meegeleverd met de Forum iPhone 512 / Forum iPhone 545.

Als de Forum IPhone 512 / Forum IPhone 545 nog in de leverings-toestand verkeert, wordt er bij het opstarten een IP-adresconfigu-ratie opgevraagd door de DHCP-server van het communicatiesysteem Forum 550/560. Als onderdeel van het DHCP-antwoord worden het IP-adres en de laaddirectory van de Forum 550/560-TFTP-Servers overgezonden.

De Forum IPhone 512 / Forum IPhone 545 kan nu configuratiebestanden van de TFTP-server inlezen. Dat zijn onder andere een algemeen configuratiebestand en een toestelspecifiek configuatiebestand voor het opgegeven MAC-adres. Zodoende worden alle instellingen door het communicatiesysteem Forum 550/560 overgedragen en worden de systeemtelefonie-uitbreidingen voor de Forum IPhone 512 / Forum IPhone 545 overgedragen. Indien nodig worden tijdens deze procedure ook de in de Forum IPhone 512 / Forum IPhone 545 opgeslagen firmware en de tekstmodules voor diverse talen bijgewerkt.

Opmerking: De configuratiebestanden worden in een gecodeerd formaat doorgegeven (bestandsextensie: *.tuz).

Forum iPhone 512 / Forum iPhone 545 instellen

U kan voor elke Forum iPhone 512 / Forum iPhone 545 instellingen verrichten en functietoetsen indelen:

1. Open in de Configurator de menupagina TEL Configuratie: Toestellen: Systeemtoestellen.
2. Kies in de lijst Toestel de toestelingave voor de gewenste Forum iPhone 512 / Forum iPhone 545.
   Op de menupagina zijn de actuele configuratie, de indeling van de functietoetsen en een toesteldiagram weergegeven.
3. Klik op de knop Wijzigen om algemene instellingen, zoals de displaytaal, te wijzigen. Bevestig de instelling op de volgende pagina met Toepassen.
4. Al naar gelang het type toestel wordt er een lijst met functietoetsen weergegeven:

- Programkeys: deze functietoetsen kan u op het toestel voorzien van een papieren strookje met opschrift.

Klik op een functietoetstitel om het configuratiedialoogscherm voor die functietoets te openen. Kies onder Type een functie en voer onder Etiket indien gewenst een tekst in. Bevestig de instelling met Toepassen.

1. Om de instellingen naar de Forum iPhone 512 / Forum iPhone 545 te sturen, klikt u op de pagina TEL Configuratie: Toestellen: Systeemtoestellen op de knop Toepassen.

De Forum IPhone 512 / Forum IPhone 545 wordt opgestart en neemt daarbij de nieuwe configuratie over.

Details van de bediening van de Forum iPhone 512 / Forum iPhone 545 SIP-telefoons alsmede een overzicht van de mogelijke indelingen van de functietoetsen vindt u in de handleiding "Forum iPhone 512" en "Forum iPhone 545".

Forum IPhone 512 / Forum IPhone 545 DHCP

De adres- en toestelconfiguratie wordt met het protocol DHCP van het communicatiesysteem Forum 550/560 naar de Forum IPhone 512 / Forum IPhone 545 SIP-telefoon overgedragen. U kan de vereiste adresinstellingen bij het toevoegen van een toestelingave onder TEL Configuratie: Toestellen: VoIP-toestellen op verschillende manieren verrichten:

• U kan het MAC-adres van de Forum IPhone 512 / Forum IPhone 545 handmatig invoeren. Afhankelijk van de bedrijfsmodus van de DHCP-server kan u ook het IP-adres handmatig invoeren. Zet daartoe onder Netwerk: DHCP de instelling Status op "gereserveerde adressenverstrekking". U kan er ook voor kiezen om gebruik te maken van de dynamische toewijzing van het IP-adres door de DHCP-server.
  Zet daartoe onder Netwerk: DHCP de instelling Status op "dynamische adressenverstrekking" en zet de selectie voor Toestellen op de instelling "Alle" of op "Enkel met geconfigureerde MAC".

- U kan met de functie "Vereenvoudigde configuratie / Hot-Desking" een toestelingave creëren zonder een MAC-adres en IP-adres in te voeren. Als een Forum IPhone 512 / Forum IPhone 545 die nog niet geconfigureerd is, wordt opgestart, verschijnt er een aanmeldingspagina. Een gebruiker kan zijn oproepnummer en gebruikers-PIN invoeren en zodoende de toewijzing aan de toestelingave tot stand brengen. Zet daartoe onder Netwerk: DHCP de instelling Status op "dynamische adressenverstrekking" en zet de selectie voor Toestellen op de instelling "Alle" of op "Enkel met geconfigureerde MAC en alle SIP-systeemtoestellen".

Als u beide mogelijkheden tegelijkertijd wilt toepassen, zet u onder Netwerk: DHCP de instelling Status op "Dynamische en gereserveerde adressenverstrekking".

Als er binnen uw netwerk nog een DHCP-server is, maakt de Forum IPhone 512 / Forum IPhone 545 onderscheid tussen de verschillende DHCP-antwoorden en worden de configuratiebestanden toch bij het communicatiesysteem Forum 550/560 opgehaald. Als er conflicten optreden, dient u te voorkomen dat de Forum IPhone 512 / Forum IPhone 545 SIP-telefoons door de vreemde DHCP-server worden geconfigureerd. Configureer bij-

voorbeeld een uitzonderingsregel voor alle MAC-adressen die met 00:08:5D beginnen.

De TFTP-server van het communicatiesysteem Forum 550/560 kan tegelijkertijd max. 40 gegevenstransfers verrichten. Om te voorkomen dat de TFTP-server overbelast raakt, bijvoorbeeld nadat de stroom is uitgevallen, wordt er aan overtallige toestellen in eerste instantie geen IP-adres via de DHCP-server toegekend. De toekenning van IP-adressen wordt voortgezet als de TFTP-server geen overbelasting meer weergeeft.

Forum IPhone 512 / Forum IPhone 545 Hot-Desking

De SIP-telefoons Forum iPhone 512 / Forum iPhone 545 ondersteunen de functie "Vereenvoudigde configuratie / Hot-Desking". Met deze functie kan een gebruiker zijn configuratie op een willekeurige Forum iPhone 512 / Forum iPhone 545 van hetzelfde type in werking stellen.

Om een Forum IPhone 512 / Forum IPhone 545 voor Hot-Desking voor te bereiden, kan u een functietoets met de functie "Afmelden" instellen. Als deze functietoets wordt ingedrukt, wordt de op dat moment toegewezen toestelingave als "Afgemeld" gemarkeerd en wordt de Forum IPhone 512 / Forum IPhone 545 opnieuw opgestart. U herkent afgemelde toestelingaven in de configurator op de pagina TEL Configuratie: Toestellen: VoIP-toestellen aan een ingekorte weergave van het MAC-adres.

Na het opnieuw opstarten geeft de afgemelde Forum iPhone 512 / Forum iPhone 545 een aanmeldingspagina weer. Een gebruiker kan nu zijn oproepnummer en gebruikers-PIN invoeren. Als er een toestelingave met dit oproepnummer en hetzelfde toesteltype bestaat, wordt de aanmeldingsprocedure voortgezet. Als deze toestelingave momenteel in gebruik is, wordt de desbetreffende verwijderde Forum iPhone 512 / Forum iPhone 545 automatisch afgemeld en wordt daarop op zijn beurt de aanmeldingspagina weergegeven. De nieuwe aangemelde Forum iPhone 512 / Forum iPhone 545 wordt opgestart en krijgt zijn configuratie van de opnieuw toegewezen toestelingave.

Opmerking: bij het toevoegen van een toestelingave kan u de optie Afgemeld al inschakelen.

VoIP-systeemtelefoons

Voor de VoIP-systeemtelefonie staan de volgende telefoons en softwarepakketten ter beschikking:

• Forum IPhone 525: Deze telefoon is de voor VoIP geschikte versie van de systeemtelefoon Forum Phone 525. Deze systeemtelefoon kan met tot drie toetsenblokken (Forum 500 Keypad Paper FP 525 / 535) worden uitgebreid.
• Forum IPhone 535: Deze telefoon is de voor VoIP geschikte versie van de systeemtelefoon Forum IPhone 535. Deze systeemtelefoon kan met tot drie toetsenblokken (Forum 500 Keypad Paper FP 525 / 535 of Forum 500 Keypad Display FP 535) worden uitgebreid.
• Forum iPhone PC: Deze VoIP-softphone biedt de functie van een systeemtelefoon met software die kan lopen onder Windows (zie Forum iPhone PC vanaf pagina 160). De software biedt bovendien een lokale antwoordapparaat-functie en de integratie in CTI-toepassingen.
• Ook de oudere VoIP-systeemtelefoons Forum iPhone 520 en Forum iPhone 530 kunnen nog worden gebruikt. Bij de Forum iPhone 520- en Forum iPhone 530-toestellen wordt nakiezen per DTMF naar ISDN- of SIP-lijnen niet ondersteund.

Eigenschappen apparaat

De voor VoIP geschikte versies van de systeemtelefoons Forum IPhone 525 en Forum IPhone 535 bieden dezelfde kenmerken als de overeenkomstige systeemtelefoons. De bediening van de VoIP-systeemtelefoons onderscheidt zich dus in niets van die van een standaard-systeemtelefoon. De verschillen zijn de volgende:

- Voor het aansluiten op het ethernet zijn twee als RJ45-stopcontacten uitgevoerde aansluitingen beschikbaar. Beide aansluitingen zijn via een interne switch van de telefoon met elkaar verbonden. De switch ondersteunt 10 Mbit/s of 100 Mbit/s full duplex met prioriteit voor de VoIP-data-overdracht.

LAN-aansluiting: Dient voor het verbinden van de telefoon met de LAN. Gebruikt u een niet-gekruiste RJ45-patchkabel voor de verbinding met een hub of switch.

PC-aansluiting: Dient voor het verbinden van de telefoon met de pc op de werkplaats. Gebruikt u een niet-gekruiste RJ45-patchkabel voor de verbinding met de netwerkaansluiting van de pc.

• De voeding van de VoIP-systeemtelefoons gebeurt via een bijkomende netadapter. Eventueel is ook voeding mogelijk via de ethernet-leiding ("PoE/Power over Ethernet"). PoE vereist speciale apparaten voor de toevoer van de voedingsspanning en een volledige bedrade RJ45- aansluitkabel.
• VoIP-systeemtelefoons bieden bovendien de mogelijkheid tot het aansluiten van een standaard-headset met een RJ45-stekker conform de DHSG-standaard.
• De verschillende tonen worden bij VoIP-systeemtelefoons door de telefoon zelf opgewekt. DTMF-kiestonen en Music on Hold worden aangeleverd door de mediagateway-functie.
• Een VoIP-systeemtelefoon kan ook zonder continu verbinding met het communicatiesysteem worden gebruikt, bijvoorbeeld via een On Demand RAS-verbinding.
• Signalisatiegegevens voor de sturing van het gesprek, gespreksgegevens bij conferentiegesprekken met drie, verbindingen met gewone eindapparaten en externe verbindingen worden tussen de VoIP-systeemtelefoon en het communicatiesysteem uitgewisseld. Bij een gesprek tussen twee VoIP-systeemtelefoons worden de gespreksgegevens rechtstreeks tussen de beide VoIP-systeemtelefoons uitgewisseld.
• Tijdens het opstartproces van het apparaat worden de IP-adresconfiguratie en de software voor het apparaat opgevraagd via netwerkprotocollen DHCP en TFTP.

Een VoIP-systeemtelefoon installeren

De VoIP-systeemtelefoons Forum IPhone 525 en

Forum IPhone 535 krijgen de benodigde IP-adresconfiguratie en de bedrijfssoftware via de IP-protocollen DHCP, BOOTP en TFTP. Nadat de voeding er is, wordt de in het apparaat voorhanden lader opgestart, die het verdere opstartproces zal gaan beheren.

In het standaardgeval spreekt dit proces de geïntegreerde DHCP-server van de Forum 550/560 aan, zodat het opstarten zonder problemen verloopt. Gaat u te werk als volgt om een nieuwe VoIP-systeemtelefoon aan te melden:

1. Verwijderd u voorlopig de ethernet-aansluiting van de VoIP-systeemtelefoon. Zorgt u dat de VoIP-systeemtelefoon voedingsspanning ontvangt. Noteert u het op het display zichtbare MAC-adres, bijvoorbeeld "MAC: 00:30:42:00:00:00". Neem de voedingsspanning weg.

2. Gaat u in de Configurator naar de pagina TEL Configuratie: Toestellen: VoIP-toestellen. Klik op de knop Nieuw.

3. Kiest u het Type van de VoIP-systeemtelefoon, en voert u het genoteerde MAC-adres in. Kent u een Naam en een Oproepnummer toe. Bevestig met Toepassen.

4. Verbindt u de ethernet-aansluiting met de RJ45-aansluiting van de VoIP-systeemtelefoon. Sluit de voeding terug aan. Controleert u het correct opstarten aan de hand van de informatie op het display.

DHCP-servers in de LAN

Indien er binnen een LAN al een DHCP-server wordt gebruikt voor de configuratie van de werkstations, dan bestaan er verschillende mogelijkheden om de DHCP-, BOOTP- en TFTP-aanvragen van de VoIP-systeemtelefoons correct te beantwoorden. Hier wordt een naar verhouding gemakkelijke werkwijze beschreven.

1. Configureert u de DHCP-server van de LAN zodanig dat de DHCP-vraag van de VoIP-systeemtelefoons wordt genegeerd. Met een Linux DHCP-serverprogramma bijvoorbeeld moet u deze regels opnemen in het systeembestand "/etc/dhcpd.conf":

Vergelijkbare opties bestaan er voor elk DHCP-serviceprogramma. Mogelijk moet u voor elke VoIP-systeemtelefoon een vrij IP-adres reserveren. Nadere informatie vindt u in de online-hulp, of in het handboek van het gebruikte DHCP-serviceprogramma. Het MAC-adres van alle VoIP-systeem-telefoons begint met 00:30:42.

1. Maakt u voor de Forum 550/560 zelf een vast IP-adres aan. Gaat u in de Configurator naar de pagina Netwerk: LAN. Klik op de knop Wijzigen.
2. Voert u de actuele IP-adresconfiguratie in onder IP-Adres en Netmask. Bevestig met Toepassen.
3. Configureert u de DHCP-server van de Forum 550/560 voor het toekennen van statische IP-adressen. Gaat u in de Configurator naar de pagina Netwerk: DHCP. Klik op de knop Wijzigen.
4. Kiest u onder Status voor de optie gereserveerde adressenverstrekking. Bevestig met Toepassen. U ziet terug de pagina DHCP.
5. Neemt u nu alle geconfigureerde VoIP-systeemtelefoons op in de lijst met statische IP-adressen. Klik op de knop Nieuw.
6. Voert u het IP-Adres en het MAC-adres van de VoIP-systeemtelefoon in. Vult u het met het DHCP-serviceprogramma gereserveerde IP-adres in. Bevestig met Toepassen.

Start aansluitend de Forum 550/560 en alle aangesloten VoIP-systeemtelefoons opnieuw op.

Tip: De configuratie van meerdere VoIP-toestellen kan door de dynamische IP-adrestoewijzing vereenvoudigd worden (zie Dynamische adrestoewijzing voor bepaalde toestellen vanaf pagina 112).

Startproces

In speciale gevallen kan het nuttig blijken het startproces van een VoIP-systeemtelefoon volledig te kunnen natrekken. Voorbeelden:

• Een complexe DHCP-adrestoekenning verhindert het gebruik van de DHCP-server van de Forum 550/560 in een LAN.
• Een VoIP-systeemtelefoon moet worden gebruikt via een niet voor broadcast geschikte IP-verbinding. Dit kan een RAS-verbinding, een VPN-verbinding, of een andere gerouteerde verbinding zijn.

Algemeen bestaat de mogelijkheid, dat een externe DHCP-server het startproces van een VoIP-systeemtelefoon stuurt. Hiertoe moet de systeemsoftware, passend bij het type van de VoIP-systeemtelefoon met TFTP, worden overgedragen.

De bestandsnaam wordt bepaald door het type telefoon.

Type telefoon Bestandsnaam
Forum IPhone 520 /ram/ip_tel/opi63.cnt
Forum IPhone 530 /ram/ip_tel/opi65.cnt
Forum IPhone 525	/ram/ip_tel/opi7x.cnt
Forum IPhone 535
Forum Base DECT IP /ram/ip_tel	/ip_rfp.cnt of /ram/ip_tel/ng_ip_rfp32.cnt
Forum Base DECT IP v2 /ram/ip_tel/ng_ip_rfp.cnt

Nadat de voeding van een VoIP-systeemtelefoon is aangesloten, gebeurt het opstarten in de volgende stappen:

1. De lader start, en geeft het MAC-adres van de VoIP-systeemtelefoon weer op het display. Tegelijk wordt via broadcast een DHCP-aanvraag verzonden naar het rondzendadres 255.255.255.255.

2. De DHCP-server gaat een IP-adres, het netmasker, en de default-gateway voor het opstarten doorgeven. Bovendien geeft de DHCP-server via de optie "Next-Server" het IP-adres van de TFTP-server en een bestandsnaam voor de bedrijfssoftware aan. Aan de hand van het MAC-adres kiest de DHCP-server daarbij de bij het apparaattype passende bedrijfssoftware uit.

3. De lader laadt het zowat 2 Mb grote bestand met de bedrijfssoftware vanuit de aangegeven TFTP-server. De IP-adressen van de TFTP-server en de bestandsnaam worden op het display zichtbaar. De ingeladen bedrijfssoftware wordt opgestart.
4. De bedrijfssoftware verzendt een DHCP-aanvraag naar het rondstuur-adres 255.255.255.255. De VoIP-systeemtelefoon krijgt nu van de DHCP-server een IP-adres, een netwerkmasker en een default-gateway om te gaan werken. Met de voor dit doel gereserveerde "Option 43" deelt de DHCP-server bovendien het IP-adres van het communicatiesysteem en het poortnummer 8100 voor de registratie mee.
5. De VoIP-systeemtelefoon bouwt nu een TCP-verbinding op met de aangegeven IP-adres/poortcombinatie, en verstuurt een registratie-aanvraag. De Forum 550/560 probeert het bij de registratie mee verzonden MAC-adres, en bevestigt de registratie-aanvraag, indien de VoIP-systeemtelefoon is geënstalleerd in het menu TEL Configuratie: Toestellen: VoIP-toestellen. In het registratie-antwoord worden ook de Keep alive-tijdsduur, het poortnummer voor de telefonie-signalisatie (8101) en de waarde van de te gebruiken TOS-byte doorgegeven.
6. De VoIP-systeemtelefoon bouwt een tweede TCP-verbinding op met het signalisatie-poortnummer 8101, en verstuurt daarover een aanmelding.
7. Wordt nu een gesprek opgebouwd, dan worden er bijkomende verbindingen met het IP-protocol RTP ("Realtime Transport Protocol") voor gespreksgegevens opgebouwd. Voor gesprekken tussen twee VoIP-systeemtelefoons wordt daarbij een poortnummer, groter dan 8200 gebruikt. Voor de overdracht naar een mediagateway-kaart wordt een poortnummer in het gebied 1024-1087 gebruikt.

Indien u een VoIP-systeemtelefoon wilt gebruiken via een gerou- teerde IP-verbinding (bijvoorbeeld VPN of RAS), dan kan het nodig blijken, een externe DHCP-server passend te configureren. Denk er om, dat de keuze van een codec en de Keep alive-tijds- duur bij RAS-verbindingen correct moeten worden ingesteld. Dit kan door het selecteren van het vooraf ingestelde profiel RAS in het menu TEL Configuratie: Toestellen: VoIP-toestellen voor de VoIP-systeemtelefoon. De via TFTP aangeboden bedrijfssoft- ware moet passen bij het apparaattype en het type van het com- municatiesysteem. Mogelijk moet u voor een extern opgestelde VoIP-systeemtelefoon een BOOTP-, DHCP- en TFTP-server instal- leren.

Lokale configuratie

Behalve de automatische configuratie via BOOTP/DHCP is het ook mogelijk om de configuratie van een Forum IPhone 525 of een Forum IPhone 535 handmatig te beheren. Dat kan bijvoorbeeld nuttig zijn als u een VoIP-systeemtelefoon op een decentrale lokatie via een router wilt aansluiten. De lokale configuratie wordt in een niet-vluchtig deel van het geheugen van de VoIP-systeemtelefoon permanent opgeslagen. U kan de lokale configuratie wijzigen met behulp van een aanvullend programma, de op Java gebaseerde "IP Phone Configurator".

Opmerking: Java-programma's zijn compatibel met alle gebruikelijke besturingssystemen. Voor het uitvoeren van op Java gebaseerde programma's dient u een Java-runtime-omgeving ("JRE") te installeren die bij uw besturingssysteem past. Deze omgeving kan u via het internetadres "http://www.java.com/" downloaden.

1. De "IP Phone Configurator" kan direct vanaf de product-cd worden gestart. Start de Windows Explorer. Navigeer naar de product-cd. Dubbelklik op het bestand "Forum\IpPhoneConfigurator.jar".

Het dialoogscherm "IP Phone Configurator" wordt geopend. Selecteer in het dropdown-menu de gewenste taalinstelling "English" of "Deutsch".

1. Geef het netwerkadres van de VoIP-systeemtelefoon op. Bij Connection to IP Phone kan u kiezen uit twee typen verbinding:

- Schakel de optie IP Phone address uit om een broadcastverbinding via "UDP-Broadcast" tot stand te brengen. U dient dit type verbinding te kiezen als de VoIP-systeemtelefoon nog geen IP-adres heeft gekregen. IP-broadcasts kunnen niet onafhankelijk van de router worden overgedragen. De VoIP-systeemtelefoon moet derhalve direct, via een hub of een switch, op uw pc zijn aangesloten.

- Schakel de optie IP Phone address in om een point-to-point-verbinding via "UDP-Unicast" tot stand te brengen. Geef in het invoerveld ernaast het IP-adres van de VoIP-systeemtelefoon op. U kan dit type verbinding kiezen als de VoIP-systeemtelefoon al een IP-adres heeft gekregen.

1. Geef het MAC address van de VoIP-systeemtelefoon op. Het MAC-adres vindt u op de onderkant van het toestel. Klik op List configuration. Op de statusregel onderaan het programmavenster staat "list OK".
2. Wijzig de gewenste instellingen bij Configuration of the IP Phone. Klik op Reset configuration om voor alle invoervelden de standaardinstellingen in te schakelen.
3. Klik op de opdracht Send configuration om de actuele weergegeven aktuell configuratie naar de VoIP-systeemtelefoon te sturen. Op de statusregel onderaan het programmavenster staat "send OK".

Opmerking: De VoIP-systeemtelefoon ontvangt de configuratie en stuurt een antwoord. Vervolgens wordt de nieuwe configuratie opgeslagen en ingeschakeld. Dat kan ertoe leiden dat de "IP Phone Configurator" het antwoord van de VoIP-systeemtelefoon niet ontvangt.

Let op! Als uw pc beschikt over meerdere netwerkkaarten met actieve IP-configuratie, kan het laden van de configuratiegegevens mislukken. Schakel aanvullende netwerkkaarten uit of gebruik een point-to-point-verbindinge. Configuratiegegevens kunnen ook zonder terugmelding van de VoIP-systeemtelefoon via een broadcastverbinding wordt verzonden.

U kan de volgende instellingen verrichten:

IP parameter locally configured: Selecteer de optie yes om de handmatige IP-adresconfiguratie in te schakelen. Selecteer de optie no om de automatische IP-adresconfiguratie via BOOTP/DHCP in te schakelen.

IP address en Netmask: Geef een vrij IP-adres en het netmasker op, waarvan de VoIP-systeemtelefoon gebruik moet maken.

TFTP server IP address en TFTP server filename: Geef het IP-adres en de volledige bestandsnaam voor de besturingsoftware van de VoIP-systeemtelefoon op (zie tabel op pagina 154).

Registration IP address en Registration port: Hier voert u over het algemeen het IP-adres van de Forum 550/560 en het poortnummer 8100 in.

Default gateway: Klik op de opdracht Add parameter om dit optionele invoerveld weer te geven. Geef vervolgens het IP-adres van de router ("Default Gateway") op. Klik op de verwijder-knop om de optionele parameter te verwijderen.

SYSLOGD: Voor het maken van een protocol kunnen er berichten van de VoIP-systeemtelefoonnaar een syslog-server worden verzonden. Schakel de optie yes in en configureer de instellingen SYSLOGD IP address en SYSLOGD port om deze functie in te schakelen.

VLAN (expert-optie - instelling normaliter op "nee" laten staan): Om de overdrachtsveiligheid te verbeteren of veiligheidsrichtlijnen te implementeren kunnen pc-dataoverdracht en VoIP-dataoverdracht met deze techniek van elkaar worden gescheiden. Schakel de optie yes in en geef de gewenste IP Phone VLAN ID voor de VoIP-dataoverdracht op. Geef een waarde van 1-4094 op. Via de pc-aansluiting van de VoIP-systeemtelefoon worden gegevens altijd zonder VLAN-tags verzonden. Als u bij PC traffic tagged on LAN interface de optie yes inschakelt, worden de pc-gegevens pc-gegevens bij de LAN-aansluiting voorzien van een PC VLAN ID. De VoIP-systeemtelefoon moet opnieuw worden gestart om de wijziging van de VLAN-instellingen van kracht te laten worden.

Forum IPhone PC

Naast de hardware VoIP-systeemtelefoons kan ook een pro- gramma worden gebruikt voor VoIP-telefonie. Dit programma kan worden gebruikt in combinatie met de operating systeem Win- dows.

Software VoIP-systeemtelefoon Forum IPhone 535 PC met een toetsenblok

Naast VoIP-systeemtelefonie vanaf het werkstation, biedt Forum IPhone PC de volgende mogelijkheden:

• Bediening via muis/pc-toetsenbord
• "Drag & drop"-kiezen van nummers
- Geïntegreerd antwoordapparaat/meeluisterfunctie
• Aansturen van blindenterminals
- Gebruikersoppervlak instelbaar ("skins")
- Overschakelen van de weergave tussen verschillende talen

Voor de geluidsopname en -weergave moet het werkstation zijn voorzien van een full duplex geluidskaart, en een geschikte headset.

De installatie van de Forum IPhone PC is niet aan een licentie verbonden. Maar u heeft wel een licentie nodig voor het gebruik ervan in combinatie met een Forum 550/560. Er staan aantalli-

centies ter beschikking, die het gelijktijdige gebruik van een bepaald aantal Forum iPhone PC mogelijk maken.

De licenties worden vrijgegeven in de Configurator van de Forum 550/560 in het menu SYS Configuratie: Uitbreidingen.

De systeemsoftware omvat voor een licentie een demo-versie voor een in de tijd beperkt gebruik (60 dagen). Neemt u voor een blijvende licentie contact met uw Belgacom-vertegenwoordiger.

De licenties kunnen bij elkaar worden opgeteld; elke licentie kan maar één keer worden geactiveerd.

Installatie

De installatie gebeurt via een Setup-programma ("IPC-setup.exe"). Forum IPhone PC kan ook zonder bedieningsoppervlak worden geïnstalleerd. Het programma kan dan via een CTI-toepassing (NET-TAPI of Forum CTI worden bediend.

Roept u het installatieprogramma Forum IPhone PC op vanaf de product-cd, en volgt u de aanwijzingen van de installatie-assistent.

Configuratie

Analoog met de VoIP-systeemtelefoons bouwt Forum IPhone PC meerdere IP-verbindingen op met Forum 550/560. Zodra u het programma voor de eerste keer start, wordt de dialoog Opties automatisch geopend. Hier moet u de volgende informatie configureren:

1. Voert u in het invoerveld VoIP - IP-Adres het IP-adres in van de Forum 550/560.
2. Voert u in het invoervelden Toestel-ID de zes hexadecimale cijfers in. Deze toestel-ID is geen MAC-adres, een overlapping met aanwezige MAC-adressen is daarom mogelijk. De Toestel-ID stelt u in de Configurator op de pagina TEL Configuratie: Toestellen: VoIP-toestellen.
3. Bevestigt u de informatie met OK.

Tips

VoIP-systeemtelefonie vereist de actieve opbouw van een IP-verbinding met het werkstation. Indien er op het werkstation een firewall-programma loopt, dan moet u mogelijk toestemming geven voor het opbouwen van de verbinding.

Indien u het werkstation onder een andere gebruikersnaam aanmeldt, dan moet u deze gegevens terug configureren.

Voor de apparaat-ID kunt u een willekeurige nummerreeks gebruik die tot nu toe niet is gebruikt. Kiest u een toevallig apparaat -ID voor het beveiligen van het telefoongebruik. De apparaat-ID kan alleen via de web-console worden uitgelezen.

De weergegeven menuteksten en onderdelen van de bedrijfssoftware maken deel uit van de Forum IPhone PC-installatie, maar worden zo nodig via TFTP vanuit de Forum 550/560 gedownload.

DECT over IP®

Voor een optimale dekking moet een DECT-netwerk uit meerdere DECT-basisstations bestaan. In een DECT-netwerk worden DECT-toestellen met het volgende basisstation ("radiocel") verbonden. Voor de gebruiker van een DECT-toestel is de verbindungsoverdracht ("handover") tussen de DECT-basisstations volledig transparant. Wisselen van radiocel is zonder onderbrekingen mogelijk, ook tijdens een gesprek. De DECT-toestellen worden centraal beheerd via de configurator van de Forum 550/560 in het menu

TEL Configuratie: Toestellen: DECT-toestellen.

Opmerking: DECT over IP ^® is een geregistreerd merk van Aastra Telecom Schweiz AG.

Functionele eigenschappen

DECT-basisstations

DECT-basisstations kunnen via U_pn -aansluitingen of via het netwerk (TCP/IP) op de Forum 550/560 worden aangesloten. Voor het geselecteerde type aansluiting zijn de volgende DECT-basis-stations beschikbaar:

U_pn -DECT

• Forum Base DECT indoor v2: aansluiting via U_pn met maximaal 1000 meter kabellengte; geïntegreerde antennen; 4 gesprekskanalen (8 bij gebruik van 2 U_pn -aansluitingen)
• Forum Base DECT outdoor v2: zoals bij Forum Base DECT indoor v2; montage buiten gesloten ruimten (IP55); externe antennen

Opmerking: de nieuwere DECT-basisstations Forum Base DECT indoor v2 en Forum Base DECT outdoor v2 kunnen tegelijkertijd met oudere DECT-basisstations Forum Base 500 worden gebruikt. Faxen (groep 3 met ECM) en SARI (roaming met Secondary Access Rights Identification-Broadcasts) zijn met de nieuwere

DECT-basisstations mogelijk. Gegevensoverdracht via DECT is met de nieuwere DECT-basisstations niet mogelijk.

IP-DECT

• Forum Base DECT IP indoor: aansluiting via afgeschermde CAT5-ethernetkabel (STP-kabel, Shielded Twisted Pair-kabel) met maximaal 100 meter kabellengte vanaf de laatste Ethernet-switch; geïntegreerde antennen; 8 gesprekskanalen
• Forum Base DECT IP outdoor: zoals bij Forum Base DECT IP indoor; montage buiten gesloten ruimten (IP55); externe antennen
• Forum Base DECT IP-WLAN indoor: aansluiting via afgeschermde CAT5-ethernetkabel (STP-kabel, Shielded Twisted Pair-kabel); werkt tevens als WLAN-Access-Point volgens IEEE 802.11b/g; externe antennen; 8 gesprekskanalen

De besturingssoftware voor DECT over IP-basisstations wordt bij het starten met het protocol TFTP door de Forum 550/560 overgedragen. De configuratie voor het starten wordt door de DHCP-server van de Forum 550/560 overgedragen naar een startend DECT over IP-basisstation.

IP-DECT (NG / Nieuw)

• Forum Base DECT IP indoor v2: aansluiting via afgeschermde CAT5-ethernetkabel (STP-kabel, Shielded Twisted Pair-kabel) met maximaal 100 meter kabellengte vanaf de laatste Ethernet-switch; geïntegreerde antennen; 8 gesprekskanalen
• Forum Base DECT IP outdoor v2: zoals bij Forum Base DECT IP indoor v2; montage buiten gesloten ruimten (IP55); externe antennen
• Forum Base DECT IP-WLAN indoor v2: aansluiting via afgeschermde CAT5-ethernetkabel (STP-kabel, Shielded Twisted Pair-kabel); werkt tevens als WLAN-Access-Point volgens IEEE 802.11a/b/g/n; externe antennen; 8 gesprekskanalen

De besturingssoftware voor deze DECT over IP-basisstations wordt tijdens de eerste keer opstarten met het protocol TFTP door de Forum 550/560 overgedragen. Bij de volgende keren opstarten

wordt de besturingssoftware uit het geheugen van het apparaat gebruikt. De configuratie voor het starten wordt door de DHCP-server van de Forum 550/560 overgedragen naar een startend DECT over IP-basisstation.

Opmerking: u kunt oudere en nieuwere DECT over IP-basisstations tegelijkertijd gebruiken. In dat geval dient u als DECT over IP-manager een nieuwer DECT over IP-basisstation Forum Base DECT IP v2 te kiezen.

Aansluiting via ethernetkabel resp. TCP/IP ligt voor de hand als er al VoIP-telefonie wordt gebruikt. Bij de overdracht van telefonie-signalering en spraakgegevens via TCP/IP is bovendien gebruik van de bestaande netwerk-infrastructuur en vergroting van de reikwijdte door middel van geschikte procedures mogelijk. Voor dataverbindingen kunnen bijvoorbeeld ook VPN-verbindingen met niet-bereikbare locaties worden gebruikt.

Opmerking: de DECT-basisstations Forum Base DECT IP indoor (v1 & v2), Forum Base DECT IP outdoor (v1 & v2) en Forum Base DECT IP-WLAN indoor (v1 & v2) ondersteunen DECT-codering. Deze eigenschap kan alleen worden gebruikt als alle DECT-basisstations dit ondersteunen.

Eigenschappen

Alle DECT over IP-basisstations kunnen op een CAT5-ethernetkabel met 10/100 Base T worden aangesloten. De stroomtoevoer loopt via Powerover-LAN (IEEE 802.3af) of met een extra stekkervoeding (niet mogelijk bij een Forum Base DECT IP outdoor).

Let op! De WLAN-functie van de Forum Base DECT IP-WLAN indoor wordt alleen geactiveerd als er een aansluiting met 100 Base T wordt uitgevoerd.

DECT-systeemtoestellen beschikken over alle mogelijkheden die systeemtelefonie te bieden heeft. DECT-telefoons met GAP-standaard kunnen ook worden gebruikt. Transparante handover voor GAP-toestellen wordt ondersteund. De codering van DECT-gesprekken bij Forum Base DECT IP (v1 & v2) kan indien gewenst worden uitgeschakeld.

De VoIP-spraakcommunicatie tussen het DECT over IP-basisstation en de Forum 550/560 loopt via het RTP/RTCP-protocol. De

RTP-spraakgegevens worden direct door het basisstation omgezet in DECT-spraakgegevens. De basisstations ondersteunen de volgende VoIP-codecs:

G.711 niet-gecomprimeerd

G.723 gecomprimeerd

G.729 gecomprimeerd

Configuratie

Een van de geïnstalleerde DECT over IP-basisstations zorgt voor de coördinatie en configuratie van de DECT over IP-functies ("DECT over IP-manager", OMM). Selecteer hiervoor een basisstation dat over een goede dataverbinding met de Forum 550/560 beschikt.

Opmerking: U kan daarnaast een tweede basisstation als extra DECT over IP-manager definiëren ("Reserve Toestel"). Als de eerste DECT over IP-manager uitvalt, wordt deze kritieke functie na een paar minuten en resetten van het DECT-netwerk door het tweede basisstation overgenomen.

Roep in de configurator de pagina TEL Configuratie: Toestellen: DECT over IP op. Klik op Nieuw om een DECT over IP-basisstation toe te voegen. Voer het MAC-adres in van het basisstation dat u als DECT over IP-manager hebt geselecteerd. Het MAC-adres staat op het typeplaatje van het basisstation. Voer een IP-adres voor dit basisstation in. Bevestig met Toepassen. Klik vervolgens op Wijzigen om de DECT over IP-manager te definiëren. Normaal gesproken dient u de instelling Type op "IP-adres van de DHCP-server van het systeem" te laten staan. Selecteer bij MAC-adres (IP-adres) het gewenste DECT over IP-basisstation. Bevestig met Toepassen.

Als u de DHCP-server van de Forum 550/560 niet voor gereserveerde adressenverstrekking hebt geconfigureerd, moet u het IP-adres van de DECT over IP-manager met behulp van een extra programma van tevoren instellen (zie Lokale IP-adresconfiguratie vanaf pagina 173). Wijzig bovendien op de pagina

TEL Configuratie: Toestellen: DECT over IP de instelling Type

in "IP-adres lokaal configureren" en geef het geconfigureerde IP-adres voor de DECT over IP-manager daar ook op. Voor alle andere basisstations kan een vast toegekend IP-adres of een dynamisch IP-adres, dat via DHCP is toegekend, worden gebruikt. De configuratie van de DECT over IP-manager via een statische DHCP-invoer moet werken. Raadpleeg hiervoor de informatie in het hoofdstuk DHCP-servers in de LAN vanaf pagina 152.

Opmerking: een DECT over IP-basisstation kan niet tegelijkertijd als DECT over IP-manager en WLAN-Access Point worden gebruikt. U dient daarom als DECT over IP-Manager een DECT over IP-basisstation zonder WLAN-functie te gebruiken.

Maak op de pagina TEL Configuratie: Toestellen:

DECT over IP voor ieder DECT over IP-basisstation een invoer, ook voor de DECT over IP-manager. Met deze invoeren bepaalt u de VoIP-datacompressie ("profiel").

Configurator: TEL Configuratie: toestellen: DECT over IP

Gebruikersbeheer en instelling van DECT-toestellen worden ook in de configurator van de Forum 550/560 uitgevoerd.

Via de aparte webinterface van de DECT over IP-manager kunnen de WLAN-instellingen van toestellen met WLAN-functie worden beheerd. Daarvoor moet minstens één WLAN-RFP zijn gecreëerd. Als alles correct is geconfigureerd, ziet u daar de link WLAN Config. Meldt u zich aan als gebruiker "Administrator" met het actuele administrator-paswoord van de Forum 550/560.

Gemengd gebruik

Het is mogelijk om op een Forum 550/560 tegelijkertijd basisstations met U_pn -aansluiting en basisstations met ethernetaansluiting te gebruiken. Een transparante handover tijdens een gespreksverbinding is echter alleen mogelijk tussen DECT-basisstations die dezelfde aansluitingstechniek hebben. Bij het wisselen naar een DECT-basisstation met een andere aansluitingstechniek kan het voorkomen dat er automatisch opnieuw een verbinding voor het DECT-toestel wordt gemaakt ("roaming").

Let goed op de PARK-ID van uw Forum 550/560. De PARK wordt weergegeven in de configurator onder Systeeminfo: Versies. Als de PARK-ID met de waarde 31 begint, kan een handover-poging tussen DECT-basisstations met verschillende aansluitings-techniek het gevolg zijn. Zorg ervoor dat de radiovelden van DECT-basisstations met verschillende aansluitingstechniek elkaar niet overlappen. Als de PARK-ID begint met een andere waarde (bijvoorbeeld met 30), worden ongewenste handovers voorko-men.

Synchronisatie

Om ervoor te zorgen dat DECT-toestellen meerdere DECT-basis-stations tegelijkertijd kunnen ontvangen, moeten alle DECT-basis-stations op een locatie synchroon zenden. De synchronisatie kan worden uitgevoerd via een U_pn -aansluiting, maar niet via een ethernet/IP-verbinding. DECT over IP-basisstations worden der-halve onderling gesynchroniseerd via de draadloze verbinding.

Bij het ontwerpen van een uitgebreid DECT-netwerk dient u rekening te houden met de volgende punten:

- Alle DECT over IP-basisstations op een locatie moeten minimaal één, maar het liefst twee, naburige basisstations kunnen ontvangen. Voor de synchronisatie is minder signaalsterkte nodig dan voor een gespreksverbinding.

- De synchronisatie verspreidt zich naar de andere basisstations. Ter verhoging van de storingsvrijheid dient u niet alle basisstations in een keten te plaatsen, maar de verspreiding te ondersteunen door een zo goed mogelijk netwerk waarin ieder basisstation meerdere synchronisatiepartners heeft.

- Voor hersynchronisatie wordt eerst afgewacht tot alle actieve gesprekken zijn afgesloten.

U kunt een DECT-netwerk met meerdere niet-bereikbare locaties ("clusters") installeren. Een cluster omvat een aantal DECT-basis-stations die onderling synchroon zijn. Tussen DECT-basistations van verschillende clusters is een handover niet mogelijk. Voor de DECT-basisstations van een tweede locatie dient u een tweede cluster te configureren.

WLAN-functie instellen

De DECT over IP-basisstation Forum Base DECT IP-WLAN indoor (v1 & v2) beschikt bovendien over de functie Wireless-LAN Access Points (WLAN-AP). WLAN staat voor de dataoverdracht door middel van radiogolven volgens de standaard IEEE 802.11b/g. Met deze standaard kunnen daarvoor uitgeruste eindtoestellen draadloos op een Ethernet-netwerk (LAN) worden aangesloten. De dataoverdracht via radiogolven geschiedt met hoge snelheden, waarbij al naargelang de omgevingsvoorwaaarden een snelheid van 54mbit/s (bruto) kan worden bereikt.

De configuratie van de WLAN-instellingen geschiedt centraal voor alle Access-Points met een afzonderlijke web-configurator, die via het IP-adres van de DECT over IP-manager bereikbaar is. U komt hier door het IP-adres van de DECT over IP-managers direct in de adresregel van de webbrowser in te voeren. U kan ook in de Configurator op de pagina TEL Configuratie: Toestellen:

DECT over IP op de knop WLAN Config klikken. Meldt u zich met de Gebruikersnaam "Administrator" aan. Voer het pas- woord in dat ook voor de Forum 550/560 geldt.

Aanmeldingspagina van de DECT over IP/OpenMobility manager

De WLAN-functie en de functie van de DECT over IP manager kunnen niet tegelijkertijd op hetzelfde DECT over IP-basisstation worden gebruikt. Daarvoor hebt u altijd minstens twee DECT over IP-basisstations nodig. Voer voor het beheer van de WLAN-instellingen de volgende stappen uit:

1. Stel ten eerste de aanwezige DECT over IP-basisstations in de Configurator van de Forum 550/560 in. Ga vervolgens naar de webconfigurator van de DECT over IP-manager.
2. Configureer op de pagina WLAN-Profiles minstens één set instellingen (zie hieronder: WLAN-profiel instellen). Noteer daarbij het gekozen paswoord ("Pre-Shared-Key"), zodat u dat op een later tijdstip bij het instellen van draadloze eindtoestellen of notebooks kan invoeren.
3. Wijs het gewenste WLAN-profiel toe op de pagina Radio Fixed Parts. Klik links naast het gewenste DECT over IP-basisstation op het steeksleutel-symbool ( ) Kies onder WLAN Settings het nummer van het geconfigureerde WLAN Profile. Bevestig uw invoer met OK. U kan een profiel voor meerdere DECT over IP-basisstations gebruiken.

De WLAN-functie van de WLAN-compatibele DECT over IP-basis-stations is nu gereed voor gebruik. Stel vervolgens de gewenste eindtoestellen in.

WLAN-profiel instellen

De WLAN-functie van de DECT over IP-basisstation Forum Base DECT IP-WLAN indoor (v1 & v2) beschikt ook over eigenschappen die zelden nodig zijn, bijvoorbeeld voor netwerken in grote bedrijfslocaties of luchthavens. Voor de overzichtelijkheid worden in deze handleiding alleen de eigenschappen beschreven die nodig zijn voor veilig standaardgebruik.

DECT over IP/OpenMobility manager: WLAN-profielen

De volgende instellingen dient u alleen voor standaardgebruik uit te voeren.

Algemene instellingen

• Kies het gewenste WLAN Profiles en schakel de optie Profile Active in.
• Geef als identificatie van het draadloze netwerk een SSID (Service Set Identifier, radiocode) op. Deze radiocode wordt met regelmatige tussenpozen uitgezonden. Daardoor wordt het gemakkelijker om het gewenste draadloze netwerk te vinden, bijvoorbeeld met de functie "Beschikbare draadloze netwerken weergeven" in Windows XP.
• De volgende instellingen dient u bij standaardgebruik ongewijzigd te laten: VLAN Tag op 0 (uitgeschakeld), Beacon Period op100 ms, DTIM Period op 5, RTS Threshold op 2347 (uitgeschakeld), Fragmentation Threshold op 2346

(uitgeschakeld), Maximum Bitrate op 54 MBit/s, 802.11b/g-Mode op "Mixed" en Interference Avoidance op "Uit".

Tip: Als u uitsluitend moderne WLAN-kaarten met 802.11g gebruikt, kunt u de snelheid van de dataoverdracht verhogen door de instelling 802.11b/g-Mode op "802.11g only" te zetten.

- U kunt met de instelling Hidden SSID-Mode voorkomen dat de radiocode (SSID) wordt uitgezonden. Hierdoor wordt de identificatie van het netwerk moeilijker en wordt de dataveiligheid normaal gesproken niet verbeterd; het verdient daarom aanbeveling om deze instelling op "uit" te laten staan.

Veiligheidsinstellingen

Gebruik in geen geval uit gemakzucht of om configuratieproblemen te voorkomen de instelling Open System of Wired-Equivalent Privacy (WEP). Uitzondering: u gebruikt het netwerk voor een internetcafé.

• Schakel de optie Wifi-Protected-Access (WPA) in.
• Kies bij Type de instelling "WPA v.1". Als u bijvoorbeeld pc's met als besturingssysteem Microsoft Windows XP vanaf servicepack 2 gebruikt, kan u de instelling "WPA v.2" gebruiken.

• Kies voor standaardgebruik de optie Pre-Shared-Key. Geef in het invoerveld Value een paswoord op en laat de instelling Text ongewijzigd. Gebruik een paswoord dat aan de volgende voorwaarden voldoet:

• Geen woorden of namen uit woordenboeken

• Minimale lengte van acht tekens
• Gebruik ook cijfers, hoofdletters en speciale tekens

U kunt ook een paswoord genereren met de knop Generate. Er bestaat WLAN-configuratiesoftware die de omzetting van tekst in hexadecimale waarden niet op de standaardmanier uitvoert. Gebruik in dergelijke gevallen de instelling Hex Value en klik op de knop Generate.

- Laat de instelling Cipher Length op 256 Bit en de instelling Distribution Interval op 120 seconden staan. De instellingen

voor WME en voor de configuratie van Multiple SSID zijn niet nodig voor standaardgebruik.

Tip: Als u het netwerk voor een internetcafé gebruikt en u geen sterke codering toepast, dient u voor de veiligheid van de klanten te voorkomen dat de pc's toegang tot elkaar hebben. Schakel de instelling BSS Isolation in. U kunt door middel van een MAC Address Filter vermijden dat ongewenste gebruikers het systeem gebruiken – alhoewel deze functie experts niet lang zal tegenhouden.

Configuratie van een locatie buiten het bereik

Als u een DECT over IP-basisstation in hetzelfde LAN als de Forum 550/560 gebruikt, worden de IP-adresconfiguratie en het downloaden van de software bij het opstarten van een DECT over IP-basisstation door de Forum 550/560 gestuurd via de protocols DHCP en TFTP.

Voor de DHCP-functie moet een DECT over IP-basisstation de Forum 550/560 met een oproep ("broadcast") kunnen bereiken. Dat is bij een locatie buiten het bereik (bijvoorbeeld via een VPN-verbinding) niet mogelijk. Net als bij een IP-systeemtelefoon dient u de vereiste systeemsoftware voor het DECT over IP-basisstation met behulp van een TFTP-server ter beschikking te stellen.

Lokale IP-adresconfiguratie

De IP-adresconfiguratie kan met behulp van een extra programma als "lokale configuratie" worden ingesteld:

1. Start de Windows Explorer. Ga naar de product-cd van het communicatiesysteem. Dubbelklik in de directory "Forum" op het bestaande "OM_Configurator.jar".

Opmerking: Voor het uitvoeren van Java-programma's hebt u een Java-runtimebibliotheek (JRE) nodig. Als deze niet geïnstalleerd is, kan u deze downloaden van de website http://www.java.com/.

1. Meldt u zich in het dialoogvenster aan door in te geven:

User: "admin"

Password: "Admin"

1. Geef het MAC address van het DECT over IP-basisstation op. Het MAC-adres staat op het etiket dat op het DECT over IP-basisstation is geplakt. Klik op List configuration.

De actuele configuratie van het DECT over IP-basisstation wordt weergegeven.

1. Wijzig de IP-adresconfiguratie van het DECT over IP-basisstation. Schakel de optie Use local configuration in ("yes") en voer de volgende gegevens in:

- IP address: Statisch IP-adres van het DECT over IP-basisstation

- Net mask: Netmasker van het DECT over IP-basisstation

- OMM IP address: IP-adres van de DECT over IP-manager. Voor de DECT over IP-manager herhaalt u de invoer uit het veld IP address.

- OMM port number: Laat de instelling "16321" ongewijzigd.

- PBX IP address: IP-adres van de Forum 550/560

- PBX port: Laat de instelling "8099" ongewijzigd.

1. Voer bij TFTP server address het IP-adres in dat gebruikt gaat worden om de besturingssoftware te downloaden. Dat is normaal gesproken het IP-adres van het communicatiesysteem. Laat de instelling TFTP file name "/ram/ip_tel/ip_rfp.cnt" ongewijzigd.
2. Bij een locatie buiten het bereik wordt het LAN van de Forum 550/560 normaal gesproken via een (VPN-)router bereikt. Klik op Router addresses: [+]. Voer het IP-adres van de router in bij Router Addresses. Bevestig met Add.
3. Klik op Send config om de gewenste IP-adresconfiguratie in te schakelen.

Het cascaderen van communicatie- systemen

De Forum 550/560 kan bij toegenomen eisen in combinatie met andere communicatiesystemen worden gebruikt. Als u alleen een groter aantal aansluitingen nodig heeft, kan u op eenvoudige wijze een tweede communicatiesysteem aansluiten (Het cascade-ren van communicatiesystemen). Als u de Forum 550/560 op verschillende locaties met onderling verschillende communicatiesystemen in een netwerk wilt gebruiken, kan u dit bereiken met behulp van Netwerken van communicatiesystemen (zie pagina 182).

Cascaderingsmogelijkheden

Om het aantal aansluitbare toestellen te vergroten, kan u twee communicatiesystemen verbinden. Een master-systeem en een slave-systeem worden met één kabel onderling verbonden. De beide communicatiesystemen gedragen zich in principe als één communicatiesysteem met een groter aantal aansluitingen. Het master-systeem neemt het beheer van het slave-systeem voor zijn rekening. Binnen de productfamilie kunnen de volgende communicatiesystemen worden gebruikt voor de cascadering:

Master-systeem Slave-systeem
Forum 550/560 Forum 550/560

Werking van de cascadering van communicatiesystemen

Het cascaderen van communicatiesystemen vereist een twisted-pair-kabel met RJ45-stekker tussen de communicatiesystemen. Bij deze verbinding moeten alle 8 aansluitingspins toegewezen en 1 op 1 doorverbonden zijn. Deze kabel transporteert zowel de spraak- als de beheergegevens tussen de communicatiesystemen. Verbind deze kabel met de PCM-aansluitingen op de beide centrale sturingskaarts Forum 550 Card main processor van de communicatiesystemen. De afgeschermde CAT-5-kabel mag maximaal 50 centimeter lang zijn.

Opmerking: door de beperkte toegelaten kabellengte moeten de beide communicatiesystemen boven elkaar worden gemonteerd. Ze kunnen niet naast elkaar worden geplaatst.

Cascade van communicatiesystemen

Het cascaderen van een communicatiesysteem initiëren

Ga als volgt te werk om twee communicatiesystemen te cascaderen:

1. Bij cascadering van twee communicatiesystemen van het type Forum 550/560 moet u m.b.v. DIP-schakelaars op de centrale sturingskaart het framenummer instellen.

Hiervoor neemt u de centrale sturingskaart uit het master- en het slave-systeem. Ga hierbij te werk zoals beschreven in het hoofdstuk Centrale sturingskaart installeren vanaf pagina 41.

1. Plaats de DIP-schakelaars op beide modules op de passende positie.

Positie van de DIP-schakelaars

Frame is master Frame is slave
S1: open(schakelaar op positie 1)	S1: gesloten(schakelaarpositie = ON)(schakelaar op positie 1)
S2: open(schakelaar op positie 2)	S2: open(schakelaar op positie 2)

De ligging van de DIP-schakelaars (S1 en S2) vindt u op de afbeelding Forum 550 Card main processor: bovenaanzicht.

1. Plaats de centrale sturingskaarts opnieuw in de frames.

Forum 550 Card main processor: bovenaanzicht

1. Monteer het frame van het bijkomende slave-systeem boven of onder het reeds aanwezige master-systeem. Verbind voor een latere functietest een systeemtelefoon met het slave-systeem. Gebruik daarvoor de aansluiting U_pn op een beschikbare interfacekaart Forum 550 Card 8 digital extensions.

2. Voer een back-up van het beschikbare master-systeem uit. Meer informatie vindt u in de online-help onder het help-thema SYS Configuratie: Gegevensback-up. Door de back-up worden ook de actuele configuratiegegevens op de CompactFlash-geheugenkaart opgeslagen.

3. Schakel het master-systeem uit, als dit in gebruik is. Koppel het master-systeem van de stroomvoorziening los door de netstekker uit het stopcontact te trekken.

4. Verbind de beide communicatiesystemen een geschikte kabel op de manier die hierboven beschreven is.

5. Stel de stroomvoorziening voor beide communicatiesystemen in willekeurige volgorde in.

6. Klik in de Configurator van het master-systeem in de dialoog TEL Configuratie: Aansluitingen: Slots op de titel Slave. Selecteer in de dialoog Slave: Wijzigen het Type van het slave-systeem.

Let op! als u later het type van het slave-systeem verandert, worden al gemaakte aansluitingsinstellingen afgekeurd.

Het master-systeem initialiseert vervolgens het slave- systeem. Eventueel wordt daarbij een passende eigen software (systeemsoftware) van het master-systeem naar het slave- systeem doorgegeven. Deze procedure kan enkele minuten duren.

1. Configureer de voor testdoeleinden aan het slave-systeem aangesloten systeemtelefoon in de Configurator. Klik daarvoor in de dialoog TEL Configuratie: Aansluitingen: Upn op een van de nu extra weergegeven ingaven Upn 1/m/n (1: slave-systeem, m: nummer van de slot, n: Upn-aansluitingsnummer op het slave-systeem).

Opmerking: veranderingen van de configuratie tijdens het initialiseren van het slave-systeem kunnen tot foutmeldingen leiden die u op de nog lopende initialisatie wijzen.

U kan het afsluiten van de initialisatie constateren aan de hand van de bedrijfsklaarmelding van de aan het slave-systeem aangesloten systeemtelefoon.

Tips

Let a.u.b. voor het in gebruik nemen van een communicatiesysteemcascade op de volgende tips:

• Alle U_pn , S₀ en a/b-aansluitingen op interfacekaarten van het slave-systeem zijn met de passende telefoons bruikbaar. Alle eigenschappen voor systeemtelefoons aan U_pn -aansluitingen zijn onbeperkt bruikbaar.
• De S₀ -aansluitingen van het -slave-systeem kunnen ook voor externe lijnen of voor het maken van een netwerk van communicatiesystemen worden gebruikt, zie Netwerken van communicatiesystemen vanaf pagina 182.
• Het is niet mogelijk op een van de U_pn -aansluitingen van het slave-systeem een DECT-basisstation te gebruiken.
• De ISDN-L1-synchronisatie wordt altijd van het master-systeem naar het slave-systeem gezonden. De synchronisatie moet dus door een S₀ -aansluiting -of bij voorkeur door een S_2M -aansluiting- op het master-systeem worden geleverd. Tenminste één ISDN-netlijn moet daarom aangesloten zijn op het master-systeem.
• Het is mogelijk een S_2M interfacekaart Forum 550 Card PRA te gebruiken in het slave-systeem. Daar de door een S₀ -interfacekaart geleverde ISDN-L1-synchronisatie niet precies genoeg is, heeft u als leverancier van de synchronisatie ook een S_2M -interfacekaart nodig in het slave-systeem.
• Het slave-systeem kan niet direct via LAN worden aangesproken. Voor de configuratie maakt u altijd gebruik van de Webconsole van het master-systeem.
• Om het slave-systeem weer in normale toestand te kunnen gebruiken moet u het terugzetten op de systeemgegevens (zie daarvoor Systeemgegevens terugzetten vanaf pagina 106 en Positie van de DIP-schakelaars op pagina 178).

Netwerken van communicatie- systemen

De Forum 550/560 stelt u alle eigenschappen voor een netwerk van communicatiesystemen ter beschikking. U heeft een netwerk van communicatiesystemen in de volgende gevallen nodig:

• U wilt de Forum 550/560 als subsysteem van een ander communicatiesysteem gebruiken. Daarmee kan u de Forum 550/560 bijvoorbeeld ook als DECT-server gebruiken.
• U wilt meerdere Forum 550/560 in een communicatiesysteem als netwerk gebruiken.
• U wilt voor een Forum 550/560 gebruik maken van de flexibele configuratiemogelijkheden van externe lijnen.

Alle instellingen die te maken hebben met de configuratie van een netwerk van communicatiesystemen vindt u in het Configurator-menu TEL Configuratie: Lijnen en in de dialoog

TEL Configuratie: Instellingen onder het hoofdstuk: QSIGnetwerk. Let a.u.b. ook op de desbetreffende helponderwerpen in de Online help bij Forum 550/560.

U kan voor telecommunicatienetwerken vaste ISDN-verbindingen (protocol Q.SIG of DSS1) of IP-verbindingen gebruiken (protocol Q.SIG-IP of SIP-tie-line).

Opmerking: als u de eigenschappen van het netwerk van communicatiesystemen niet nodig heeft, is in de meeste gevallen de vereenvoudigde configuratie voldoende. Daarvoor wijst u de aansluitingen toe aan de vooraf geconfigureerde bundel Point-to-multi-point-aansluiting of Point-to-point-aansluiting. De vooraf geconfigureerde route Externe lijn maakt nu de spontane externe toewijzing of de externe toewijzing met het inkiesnummer "0" mogelijk. U kan indien nodig de vooraf geconfigureerde bundels en de vooraf geconfigureerde route hernoemen, wissen kan u deze echter niet.

Verbindingen

Om twee of meer communicatiesystemen met elkaar tot een netwerk te verbinden moeten ze onderling verbonden worden. Met de Forum 550/560 kan u de volgende verbindingen gebruiken:

• ISDN-kieslijnen
• Vaste ISDN-verbindingen (Q.SIG) op externe S₀ -aansluitingen of op de S_2M -aansluiting
• IP-netwerkverbindingen (Q.SIG-IP of SIP-tie-line)

Opmerking: voor koppeling via IP-netwerkverbindingen hebt u een MGW-interfacekaart Forum 550 Media Gateway Card nodig.

Voorbeeld van een netwerk van een communicatiesysteem

Voor vaste verbindingen kunnen daarbij verschillende types kabels en transmissieprotocollen worden gebruikt. De gewenste communicatienetwerktopologie (afstand, verbindingscapaciteit) bepaalt welke vorm van vaste verbinding in aanmerking komt.

Een IP-netwerkverbinding met Q.SIG-IP of SIP-tie-line kan tot stand worden gebracht met een directe LAN-verbinding of via een snelle VPNverbinding (zie ook Filiaal-koppeling vanaf pagina 118). Het verdient aanbeveling om verbindingen via internet te beveiligen door middel van codering.

Vaste-verbindingstechniek

Als transmissieprotocol kunnen bij voorkeur het voor vaste ISDN-verbindingen bestemde protocol Q.SIG of alternatief het voor ISDN-kiesverbindingen in het Euro-ISDN bestemde protocol DSS1 worden gebruikt. Een aantal eigenschappen van het netwerk van communicatiesystemen kunnen daarbij alleen met het protocol Q.SIG worden gebruikt. Het is met name niet mogelijk om het aanmerken van een verbinding als interne of externe oproep met het protocol DSS1 door te geven en datzelfde geldt voor de naam van de beller.

Beide protocollen realiseren de communicatie in meerdere proto- colniveaus:

• L1: niveau 1 definieert de fysische eigenschappen van de leiding en de elektrische codering van de signalen.
• L2: niveau 2 maakt de communicatie via afzonderlijke, van elkaar onafhankelijke kanalen mogelijk die afgeschermd zijn tegen fouten.
• L3: niveau 3 definieert het beheer van de afzonderlijke kanalen en realiseert de in ISDN voorziene eigenschappen.

Master/Slave

Voor een ISDN-verbinding kan worden vastgelegd welk communicatiesysteem de protocol-master en welk communicatiesysteem de protocol-slave is. Die relatie is voor alle drie protocolniveaus onafhankelijk van elkaar te bepalen.

Voor elk protocolniveau moet het verbonden toestel altijd passend geconfigureerd zijn. Als een kant de protocol-master voor een niveau is, moet de andere kant de protocol-slave voor dit niveau zijn. Normaal gesproken worden alle drie protocolniveaus tegelijk geconfigureerd. Bij een externe lijn is de provider voor alle drie niveaus de protocol-master.

Opmerking: bij een S_2M -kabel kan bovendien voor elk beschikbaar kanaal afzonderlijk worden vastgelegd welke kant

een kanaal kan beheren (master = intern toegewezen of slave = extern toegewezen). Voor S₀ -kabels wordt deze instelling voor beide B-kanalen door de instelling "L3-master" vastgelegd.

L1 klokpuls

Om communicatiesystemen in ISDN met elkaar te kunnen laten communiceren moet ze "de juiste klokpuls" hebben. De L1-protocol-master geeft de klokpuls voor het niveau 1 aan, de L1-protocol-slave neemt die klokpuls over (synchroniseert daarop).

Bij de planning van een netwerk van communicatiesystemen moet u de uitbreiding van de L1-klokpuls vanuit een master via verschillende communicatiesystemen veilig stellen.

Voorbeeld: uitbreiding van de L1-klokpuls

Als aan een Forum 550/560 meerdere aansluitingen met de instelling L1 type="slave" en de geactiveerde instelling

L1 Sync mogelijk zijn geconfigureerd, wordt willekeurig een van de aansluitingen tot bron van de L1-klokpuls vastgelegd. De Forum 550/560 wisselt de klokpulsbron (bijvoorbeeld bij het uitvallen van een kabel) automatisch naar een andere aansluiting, die als L1-klokpulsbron geconfigureerd is.

De LED 3 (bovenaan rechts) op een interfacekaart brandt als één van de aansluitingen op de kaart werd gekozen als leverancier van de synchronisatie. Als er een S2M-interfacekaart Forum 550 Card PRA geïnstalleerd is, wordt deze bij voorkeur gekozen als leverancier van de synchronisatie.

Let op! Een wederzijdse of ringvormige overname van de L1-klokpuls is niet toegestaan.

Voorbeeld: u zou in het bovengenoemde voorbeeld voor de verbinding tussen communicatiesysteem 1 en communicatiesysteem 3 de L1-slave/master-instelling kunnen omdraaien. Activeer nu echter voor de aansluiting van het

communicatiesysteem 1 de instelling L1 Sync mogelijk. Dat kan er al naar gelang de omstandigheden toe leiden dat tijdelijk onderdelen van het netwerk van het communicatiesysteem niet functioneren.

Voor het overnemen van de L1-klokpuls van externe lijnen kan u ervan uitgaan dat het openbare net als zodanig "in klokpuls" is. U kan dus in het bovengenoemde voorbeeld extra externe lijnen aan een van de communicatiesystemen aansluiten.

Vaste-verbindingslijnen

Voor een vaste verbinding tussen twee telecommunicatie-installaties kan er afhankelijk van de afstand tussen twee verschillende lijntypen worden gekozen.

Directe verbinding

Bij deze vaste verbinding zijn beide systemen via een kruiselings gevlochten twisted-pairleiding direct met elkaar verbonden. Bij een S₀ -verbinding kan de afstand tot 1000 meter, bij een S_2M -verbinding kan de afstand tot 250 meter bedragen. Normaal gesproken is een communicatiesysteem voor alle drie niveaus van de protocol-master het verbonden toestel voor alle drie niveaus van de protocol-slave.

Directe verbinding

Voor een S₀ -verbinding tussen twee Forum 550/560 gebruikt u telkens de RJ-45-bussen van een van de externe S₀ -aan-sluitingen.

Bedrading van een directe verbinding

Desgewenst kunnen voor een directe verbinding ook de externe S₀ -aansluitingen van een gateway worden gebruikt.

Verbinding met actief overdrachtssysteem

Voor afstanden die met een directe verbinding niet meer overbrugd kunnen worden kan een actief overdrachtssysteem het bereik tot 50 km vergroten. Normaal gesproken is het overdrachtssysteem voor de twee met elkaar verbonden communica-tiesystemen de L1-master. Voor de protocolniveaus L2 en L3 is over het algemeen het ene communicatiesysteem van de proto-col-master en het andere communicatiesysteem de protocol-slave.

Verbinding met actief overdrachtssysteem

Opmerking: het actieve overdrachtssysteem zelf krijgt zijn L1-klokpuls ofwel van de provider ofwel van een per draad aangesloten klokpuls-generator.

Verbinding via openbaar net

Voor afstanden vanaf 50 km kunnen vaste verbindingen via het openbare net van een provider gebruikt worden. Door de grote afstand is de synchronisatie van het L2-protocol om technische redenen niet meer mogelijk. Om die reden is over het algemeen het openbare net voor de protocolniveaus L1 en L2 de protocolmaster. Het ene communicatiesysteem is daarmee de L3-master en het andere communicatiesysteem de L3-slave.

Vaste verbinding via openbaar net

IP-netwerkverbindingen

Als u op twee of meer locaties een snelle en continue netwerkresp. internetverbinding gebruikt, kunt u telecommunicatienetwerken ook via een netwerkverbinding tot stand brengen.

Voor de telecominstallatie-koppeling via netwerkverbindingen zijn er twee verschillende protocollen beschikbaar: Q.SIG-IP en SIP-tie-line. De verschillende eigenschappen van die protocollen zijn samengevat in de volgende tabel:

Telecominstallatie-koppeling via netwerkverbindingen

Eigenschap Q.SIG-IP SIP-tie-		line
Opbouwen van gespreksverbinding ("Basic Call") met zenden van oproepnummers	Ja Ja
Zenden van naaminformatie Ja Ja
Kiezen met losse cijfers mogelijk Ja Nee
Transparante codec-doorschakeling Nee Ja
Automatische herkenning van eigenschappen	Nee Ja

Verbinding via Q.SIG-IP

Het communicatiesysteem Forum 550/560 ondersteunt de overdracht van het voor vaste ISDN-verbindingen voorziene protocol Q.SIG via een netwerkverbinding (Q.SIG-IP). Met Q.SIG-IP worden de protocol- en gespreksgegevens met behulp van IP-verbindingen uitgewisseld.

Het aantal gesprekken dat tegelijkertijd mogelijk is, is daarbij afhankelijk van de capaciteit van de netwerk- of internetverbinding en de gebruikte compressiemethoden. Voor iedere Q.SIG-IP-bundel wordt er een meervoudig vaste S _2M -verbinding gesimuleerd. Daardoor staan er vijf virtuele gegevenskanalen en tot 120 gesprekskanalen ter beschikking. Voor Q.SIG-IP worden de kanalen van een media-gateway-kaart gebruikt (zie Forum 550 Media Gateway Card vanaf pagina 92).

De gegevens van een Q.SIG-IP-verbinding worden door middel van codecs gecomprimeerd (zie hoofdstuk Voice over IP (VoIP) onder Principes vanaf pagina 128). Ook bij Q.SIG-IP worden de gespreksgegevens direct van toestel naar toestel overgedragen met het protocol RTP. In bepaalde gevallen, bijvoorbeeld als binnenkomende gesprekken via meerdere telecommunicatie-installaties wordt geschakeld, kunnen er een of meer RTP-proxies zijn geïntegreerd.

Voor de vereiste uitbreidingen van het Q.SIG-protocol bestaat er momenteel geen standaard. U kan Q.SIG-IP daarom alleen tussen Forum-systemen gebruiken.

Voor de netwerkschakeling van twee Forum 550/560 met Q.SIG-IP zijn er twee licenties vereist, d.w.z. voor ieder eindpunt een licentie. Het aantal mogelijke gespreksverbindingen wordt door de licentie niet beperkt.

Voor het opbouwen van een Q.SIG-IP-verbinding roept u in de Configurator de pagina TEL Configuratie: Lijnen: Bundel op. Creëer een nieuwe bundel en selecteer de Aansluitingstype "Point-to-point". Selecteer bij Protocol "QSIG-IP". Configureer het IP-adres van de andere locatie, de te gebruikte poortnummers, het aantal mogelijke gespreksverbindingen. Selecteer een VoIP-profiel voor de codec-selectie. Raadpleeg ook de bijbehorende hulpthema's in de online-help van de Forum 550/560.

Opmerking: Q.SIG-IP kan niet via een verbinding met NAT verlopen. Voor een Q.SIG-IP-verbinding is een filiaalverbinding of een andere VPN-verbinding vereist.

Verbinding via SIP-tie-line

Het communicatiesysteem Forum 550/560 ondersteunt met het oog op de telecominstallatie-koppeling verbindingen met behulp van een SIP-tie-line. Een SIP-tie-line is een aanmeldingsvrije SIP- lijn waarmee tegelijkertijd meerdere gespreksverbindingen tot stand kunnen worden gebracht. Om een verbinding via een SIP- tie-line te maken, hebt u geen SIP-operator nodig.

Het aantal gesprekken dat tegelijkertijd mogelijk is, hangt af van capaciteit van de netwerk- of internetverbinding en de toegepaste compressieprocedures. Voor een SIP-tie-line worden de kanalen van een media-gatewaykaart gebruikt (zie Forum 550 Media Gateway Card vanaf pagina 92). De gegevens van een SIP-tie-line-verbinding worden door codecs gecomprimeerd (zie in het hoofdstuk Voice over IP (VoIP) onder Principes vanaf pagina 128). Ook bij een SIP-tie-line worden de gespreksgegevens direct van toestel naar toestel met het protocol RTP overgedragen. In bepaalde situaties, bijvoorbeeld als een binnenkomend extern gesprek via meerdere telecommunicatie-installatie wordt doorgegeven, kunnen er een of meer RTP-proxy's worden tussengekoppeld.

Een van de bijzondere eigenschappen van een verbinding via SIP-tie-line is de mogelijkheid tot transparante codec-doorschakeling, bijvoorbeeld voor het gebruik van HQ-audio of videotelefonie met geschikte toestellen (zie Transparante codec-doorschakeling vanaf pagina 134). Bovendien kunnen de eigenschappen die door het corresponderende station worden ondersteund met behulp van het SIP-tie-lineprotocol worden bepaald. Zodoende is automatische aanpassing aan het desbetreffende corresponderende station mogelijk.

Voor het protocol dat met een SIP-tie-line wordt gebruikt, bestaat er momenteel geen algemeen geaccepteerde standaard. U kunt daarom verbindingen via SIP-tie-line alleen maar gebruiken tussen Forum systemen.

Voor de koppeling van twee Forum 550/560 met een SIP-tie-line zijn er twee licenties nodig, dus voor ieder eindpunt een licentie. Het aantal mogelijk gespreksverbindingen wordt niet beperkt door de licentie.

Voor het configureren van een verbinding via SIP-tie-line opent u in de configurator de pagina TEL Configuratie: Lijnen: Bundel. Creëer een nieuwe bundel en selecteer het Aansluitings-type "Point-to-point". Selecteer bij Protocol "SIP Tie-Line". Configureer het IP-adres van de ontvanger, het te gebruiken poortnummer (voor beide eindpunten hetzelfde poortnummer) en het aantal mogelijke gesprekverbindingen. Kies een VoIP-profiel voor de codecselectie. Raadpleeg ook de bijbehorende helponder-werpen in de online-help voor de Forum 550/560.

Net als bij andere SIP-verbindingen wordt bij een SIP-tie-line uit-sluitend blokkiezen ondersteund. Voor het maken van een gespreksverbinding dient u het kiezen met de hekje-toets af te sluiten of te wachten tot er een bepaalde tijdspanne is verstreken. Die tijdspanne kunt u bij het configureren van de SIP-tie-line instellen in het invoerveld tijd tot het kiezen (3-5 seconden is gebruikelijk). Bovendien kunt u met de optie Checken voor nummering een buffergeheugen inschakelen waarmee recent gekozen oproepnummers sneller kunnen worden gekozen.

Opmerking: een SIP-tie-line kan niet via een verbinding met NAT lopen. Voor een verbinding via SIP-tie-line is een filiaalverbinding of een andere VPN-verbinding vereist.

Configuratie

De hieronder beschreven configuratiemogelijkheden kan u in de Webconsole in het menu TEL Configuratie: Lijnen instellen.

Bundel

Een bundel is een samenvatting van aansluitingen van dezelfde soort en richting. Een aansluiting kan maar aan een bundel worden toegewezen.

Voorbeeld van een netwerk van communicatiesystemen met bundels

In het bovengenoemde voorbeeld zijn voor het communicatiesysteem 1 de volgende bundels geconfigureerd:

• Twee S 0-kabels in point-to-multipointconfiguratie naar de provider, die zijn toegewezen aan een bundel "A".
• Twee S ₀ -vaste verbindingen naar communicatiesysteem 2, die toegewezen zijn aan een bundel "C".
• Een S₀ -vaste verbinding naar communicatiesysteem 3, die toegewezen is aan een bundel "E".

Opmerking: een kabel of een bundel kan niet direct worden toegewezen. De toewijzing geschiedt altijd indirect via een route.

Route

Een route (bv. "Aanvraag van een externe lijn") is de samenvatting van bundels die een verbinding in een richting mogelijk maakt. Als de eerste bundel van een route vol belast is, wordt de volgende bundel toegewezen ("bundeloverloop"). Een bundel kan ook gebruikt worden voor verschillende routes.

In het hierboven genoemde voorbeeld is voor communicatiesysteem 1 een route ingesteld, die een verbinding met communicatiesysteem 2 mogelijk maakt. Die route is toegewezen aan de bundel "C", de bundel "E" en de bundel "A". Als een deelnemer die aan communicatiesysteem 1 is aangesloten een deelnemer van het communicatiesysteem 2 bereiken wil, is de volgorde van de toewijzing als volgt vastgelegd:

• Om te beginnen wordt er een vrij kanaal in bundel "C" gezocht.
• Als alle kabels van bundel "C" bezet zijn wordt geprobeerd om een verbinding via bundel "E" te maken. Het communicatiesysteem 3 leidt de verbinding door, als dat passend geconfigureerd is (zie Nummering vanaf pagina 194).
• Als de indirecte verbinding niet via het communicatiesysteem 3 opgebouwd wordt, wordt er een verbinding via bundel "A" geprobeerd. Het daarvoor vereiste "netnummer" kan met de route geconfigureerd worden.
• Pas als ook de indirecte verbinding via de provider niet kan worden opgebouwd, krijgt de deelnemer de bezettoon te horen.

Opmerking: als een interne verbinding via een provider wordt geschakeld, wordt de oproep met het externe telefoonnummer van het oproepende communicatiesysteem gemeld.

Voor een route kan u een vrij te kiezen netnummer vastleggen waarmee de route wordt toegewezen. Bovendien kan geconfigureerd worden dat een deelnemer geautoriseerd is om een route te gebruiken of dat het LCR voor een van de bundels wordt gebruikt en onder welk gezichtspunt de evaluatie van kostendata moet gebeuren (dienst-/privégesprekken, boekingsnummers).

Nummering

Een deelnemer kan een bepaalde route toewijzen door het expliciet kiezen van een netnummer. Bij deze "open nummering" moet een deelnemer telkens via dit netnummer en deze aansluiting een telefoonnummer kiezen om een deelnemer op een ander communicaitiesysteem te bereiken.

Als in uw netwerk van communicatiesystemen geen telefoonnummer dubbel voorkomt, kan u ook de "verborgen nummering" instellen. Daarbij kan elke deelnemer in het netwerk van communicatiesystemen met hetzelfde telefoonnummer worden bereikt.

De Forum 550/560 bepaalt bij de verborgen nummering aan de hand van het telefoonnummer welke route moet worden toegewezen. De voor deze "routing" benodigde informatie kan u in een tot 100 ingaven omvattende nummeringstabel configureren. In die tabel wijst u aan oproepnummers of het bereik van oproepnummers elk een route toe.

Een Standaard ingave in de nummeringstabel maakt de toewijzing "defaultroute" voor alle overige niet toegewezen nummers mogelijk. Dit vereenvoudigt met name de configuratie van de Forum 550/560 als subsysteem: u wijst als afzonderlijk item het standaardingave de route naar het hoofdsysteem toe.

Voorbeeld voor nummeringstabellen bij verborgen nummering

Het automatisch doorverbinden van verbindingswensen ("routing") d.m.v. bundeloverloop of standaardnummering kan leiden tot een "cirkelverbinding".

Om dit te verhinderen wordt bij elke doorverbinden via Q.SIG-kabels door een teller ("transit-counter") meegeteld; bij het bereiken van een maximale waarde wordt het doorverbinden gestopt.

Technische tips

Voor elke Forum 550/560 in een netwerk van communicatiesystemen moet een verschillend communicatiesysteemnummer worden ingesteld. De instelling vindt u in de Webconsole in het menu TEL Configuratie: Instellingen onder het hoofdstuk: QSIG-netwerk. Daar kan u ook de maximale waarde voor de transit-teller vaststellen. Die waarde is afhankelijk van de topologie van het netwerk van communicatiesystemen en moet het maximale aantal mogelijke doorverbindingen realiseren.

U kan te allen tijde de verbindingsstatus van de aansluitingen via het Configurator-menu Systeeminfo: TEL Configuratie: Lijnen inzien. Controleer met name na configuratieveranderingen of alle voor het netwerk van de installatie gebruikte aansluitingen bedrijfsklaar zijn.

Een aantal van de in Q.SIG mogelijke eigenschappen worden door de Forum 550/560 niet met alle opties ondersteund, bijvoorbeeld het terugbellen indien bezet binnen het Q.SIG-net. De in het Q.SIG gedefinieerde oproepcategorieën (call category; bv. alarm-nummer, operator, normaal) en het doorgeven van namen in Q.SIG ("deelnemersnamen") worden volledig ondersteund.

De bij de open nummering te gebruiken kengetallen voor toekenning van een route worden niet aan het doelcommunicatiesysteem doorgegeven en kunnen dus door het doelcommunicatiesysteem niet worden geëvalueerd. Voor de terugbeltoewijzing (bijvoorbeeld voor het terugbellen) moet u dus in de bundelconfiguratie een overeenkomstige getallenprefixen instellen voor de route die bij het terugbellen moet worden toegewezen.

Tip: U stelt bijvoorbeeld een route in die bezet kan worden met het prefix "5". U kiest één of meerdere bundels voor deze route. Wijzig voor deze bundel de instelling Prefix voor bronoproepnummers bij inkomend intern op "5" om de bezetting in omgekeerde richting toe te laten.

Telefonie

E.164 conversie

Het communicatiesysteem Forum 550/560 ondersteunt twee verschillende soorten oproepnummers bij het kiezen van externe telefoonnummers. Gewoonlijk voert u eerst het kengetal voor een route in, bijv. een "0" voor de route "externe lijn". Daarna voert u een extern oproepnummer in. Dat externe oproepnummer kan ofwel een zonenummer of een landnummer bevatten.

Door middel van de extra configureerbare functie "E.164 conversie" kan u ook het complete internationale oproepnummer invoeren. Het gebruik van het internationale oproepnummer is nuttig bij de volgende toepassingen:

• Bij gebruik van de functie "Fixed Mobile Conversion" (FMC), aangezien de keuze van het oproepnummer meestal vanuit het lokale telefoonboek van de gebruikte mobiele telefoon wordt verricht.
• Bij het kiezen met behulp van een computerprogramma dat via TAPI is aangesloten, waarbij oproepnummers vanwege de synchronisatie met een mobiele telefoon vaak in internationaal formaat aanwezig zijn.
• Bij het importeren of synchroniseren van telefoonboekgegevens als de telefoonboekingaven in internationaal formaat aanwezig zijn.
• Bij het koppelen van communicatiesystemen met locaties in verschillende plaatsen of landen.

De "E.164 conversie" analyseert een internationaal oproepnummer. Bij de analyse wordt het oproepnummer in een aantal delen gesplitst: het internationale kengetal, het zonenummer, het abonneenummer en indien van toepassing het doorkiesnummer. Delen van het oproepnummer die niet nodig zijn, worden indien mogelijk verwijderd. Het ingekorte oproepnummer wordt vervolgens gebruikt, bijv. om een oproep te plaatsen.

Instellen

U kan de functie "E.164 conversie" voor elke bundel afzonderlijk instellen. Dit is mogelijk in de configuratie point-to-point, in de configuratie point-to-multipoint en voor SIP-lijnen:

1. Open de Configurator van het communicatiesysteem Forum 550/560. Zet op de startpagina de optie Niveau op Expert.

2. Deze stap is optioneel, aangezien het landnummer door de instelling Land onder SYS Configuratie: Instellingen al is bepaald.

Open de pagina TEL Configuratie: Instellingen. Klik op de knop Wijzigen. Voer in het invoerveld internationaal kengetal de landcode in zonder nullen ervoor, bijv. "49" voor Duitsland. De instelling in het invoerveld eigen kengetal is voor de functie "E.164 conversie" niet van belang. Bevestig de instelling met de knop Toepassen.

1. Open de pagina TEL Configuratie: Lijnen: Bundel of TEL Configuratie: Lijnen: SIP lijnen. Klik op de gewenste bundel of SIP-lijn. Schakel de optie E.164 conversie in.

De volgende instelling is alleen relevant als in uw nationale ISDN het zonenummer geen deel van het ISDN-MSN uitmaakt (Duitsland en Oostenrijk). Als u onder SYS Configuratie: Instellingen als instelling voor Land "Duitsland" of "Oostenrijk" hebt gekozen, moet u voor de bundel ook het zonenummer in het invoerveld Kengetal invoeren. De invoer van een nul ervoor wordt daarbij genegeerd.

Bevestig de instelling met de knop Toepassen.

1. Open de pagina TEL Configuratie: Lijnen: Route. Controleer of voor de gebruikte routes de instelling Type op "Privaat" of "Bedrijf" geconfigureerd is. Voor routes van het type "Intern" wordt de functie "E.164 conversie" niet ingeschakeld.

De bij de koppeling van communicatiesystemen gebruikte Q.SIG-bundels kunnen niet samen met de functie "E.164 conversie" worden gebruikt. Houd er rekening mee dat het onderscheiden in abonneenummer en doorkiesnummer alleen bij point-to-point of SIP-lijnen met DDI-capaciteit en ook alleen bij gebruik van directe doorkiesnummers wordt uitgevoerd. Bij een oproepnummer dat

via de oproepverdeling is toegewezen, wordt er niet automatisch onderscheid gemaakt tussen externe en interne oproepnummers.

Opmerking: Bij inkomende oproepen via een bundel met de functie "E.164 conversie" wordt ieder extern oproepnummer ("CLIP") in het internationale formaat omgezet en ook in dat formaat bijv. in de oproeplijst opgeslagen. Houd daar ook rekening mee bij oproepnummeringaven die ter authentificatie (CLIP-Auth) worden gehaald.

Voorbeeld

Het volgende voorbeeld verklaart de functie "E.164 conversie" met een toestel dat op een point-to-point met de volgende configuratie wordt gebruikt:

Eigenschap Nummer
Internationaal kengetal(Country Code, CC)	32(België)
Zonenummer(National Destination Code, NDC)	2(Brussel)
Abonneenummer(Subscriber Number, SN)	4444(Firma in Brussel)
Doorkiesnummer resp. internoproepnummer(Direct Dialling, DDI)	999(Doorkiesnummer firma)
Kengetal voor de route “externe lijn” 0

Vanaf dit toestel worden nu verschillende oproepnummers gekozen:

Gekozen nummer Daad	werkelijk gebruikt nummer
0003311234567(buitenland, Parijs)	003311234567Het kengetal voor de route wordt in de ISDN niet overgedragen.
00032501234567(Binnenland, Brügge)	0501234567Het internationale kengetal wordt vervangen door een "0".
0003221234567(Binnenland, Brügge)	021234567Het internationale kengetal wordt vervangen door een "0". Het eigen zonenummer wordt niet verwijderd.
0003224444888(Intern)	888Het internationale kengetal, het eigen zonenummer en het abonneenummer worden verwijderd. De bestemming wordt intern zonder gebruikmaking van de ISDN-aansluiting opgeroepen.
[phone]	Het plus-teken (volgens E.123) kan u alleen met een SIP-telefoon invoeren (zie Interne SIP-deelnemers vanaf pagina 141). Ook daarbij vindt een "E.164 conversie" plaats.
0024444888 024444888	Zonder internationaal kengetal vindt er geen "E.164 conversie" plaats.

Overige opmerkingen

Houd bij het gebruik van de functie "E.164 conversie" rekening met de volgende opmerkingen:

• Als alle externe lijnen bezet zijn, wordt de toestand "Alle hoofdlijnen bezet" pas later tijdens het kiezen weergegeven.

• Noodoproepen worden altijd zonder "E.164 conversie" uitgevoerd.

• De oproepnummertoewijzingen in de oproepverdeling worden voor de functie "E.164 conversie" niet geëvalueerd. Voor een toegewezen MSN wordt er bijv. geen automatische interne keuze uitgevoerd, ook als de bestemming op die manier bereikbaar zou zijn.

• Al naar gelang de telefonieprovider kan u eventueel het landnummer van het eigen land ook zonder "E.164 conversie" gebruiken. Een verdeling in externe en interne oproepnummers kan echter alleen met de "E.164 conversie" plaatsvinden.

Behandeling van oproepnummers met E.164 en lijsten

Als u de behandeling van oproepnummers volgens E.164 inschakelt, dient u voor blokkeringslijsten, vrijgavelijsten en speciale lijsten alle kiesbare oproepnummercombinaties in de lijsten te zetten.

Voorbeeld: 0-6104-1234, 0-030-6104-1234 en 0-004930-6104-1234.

Deze oproepnummer-varianten kunnen vanaf een toestel worden gekozen en er daardoor eventueel toe leiden dat bijv. de blokke-ringslijst wordt omzeild. Houd bij het configureren van lijsten rekening met deze eigenschap.

Oproepomleidingen

Met de actuele versie van het communicatiesysteem Forum 550/560 kunnen ook meerlagige oproepomleidingen worden ingesteld. Als u een omgeleid oproepnummer opnieuw wilt omleiden, ont- staat er een oproepomleidingsketen.

Oproepomleidingsketen

Meervoudige oproepomleidingen worden onafhankelijk van het type oproepomleiding uitgevoerd. Voor de volgende uitleg is een

overzicht van de verschillende mogelijke oproepomleidingen desondanks nuttig.

Oproepomleidingen

Naam Beschrijving
Oproepomleiding onmiddellijk (CFU)	Onmiddellijke en onvoorwaardelijke oproepomleiding
Oproepomleiding bij bezet (CFB)	Oproepomleiding alleen als de deelnemer bezet is
Oproepomleiding na tijd (CFNR)	De oproepomleiding wordt pas na afloop van instelbare tijd uitgevoerd
Oproepafleiding (CD) Word	dt bij een inkomende oproep door de deelnemer zelf uitgevoerd
Virtueel oproepnummer Een virtueel oproepnummer wordt altijd naar een bestemmingsnummer omgeleid
Oproepomleiding van een groepsoproepgroep	Ook elke deelnemer van een groepsoproepgroep kan oproepomleidingen instellen
Oproepomleiding naar extern	Oproepomleiding naar een extern oproepnummer of kiezen van afstand (Call Through)
Oproepomleiding door een systeemdeelnemer	Oproepomleiding door Forum Auto Attendant (met de functie Doorverbinden naar nummer en Doorverbinden met spraakbox) of door Forum Voicemail (met de vertegenwoordigersfunctie)

Eigenschappen

Een oproepomleidingsketen kan willekeurige oproepomleidingstypen en oproepomleidingsdeelnemers bevatten. Het aantal op elkaar volgende oproepomleidingen is niet beperkt.

Als de oproepomleidingsbestemming een systeemtelefoon is, wordt een inkomende oproep gekenmerkt met de extra indicatie via.... Ook via de oproeplijst van een systeemtelefoon kan zowel het oproepnummer van de beller als het oproepnummer van de omleidende deelnemer worden bepaald.

Bij een meervoudige oproepomleiding bepaalt een instelling in de gebruikersgroep van de oproepomleidingsbestemming welke van de "Via"-oproepnummers er wordt weergegeven. U kan ofwel de laatste oproepomleidingsdeelnemer (standaard ingesteld) of de eerste oproepomleidingsdeelnemer van een keten laten weergeven. Het "Via"-oproepnummer wordt echter alleen weergegeven als de oproepnummerweergave voor de omleidende deelnemer is ingeschakeld.

Opmerking: Bij een oproepomleiding naar het spraakboxprogramma Forum Voicemail wordt het "Via"-oproepnummer geëvalueerd en daardoor de eigenaar van een spraakbox vastgesteld. Daarvoor wordt onafhankelijk van de instelling in de gebruikersgroep altijd de laatste oproepomleidingsdeelnemer gebruikt. Bij een oproepomleiding door de vertegenwoordigersfunctie van het spraakboxprogramma wordt als "Via"-oproepnummer eveneens het oproepnummer van de spraakboxeigenaar weergegeven.

Lusherkenning

Bij een oproepomleidingsketen is het mogelijk dat er een lus ontstaat, bijv. als de oproepomleidingsbestemming weer naar de oproepomleidingsbron verwijst. Om die reden beschikt een omgeleide oproep over een oproepomleidingshistorie. Als de volgende oproepomleidingsbestemming al in de oproepomleidingshistorie aanwezig is, wordt er een lus herkend en wordt de uitvoering van verdere oproepomleidingen geblokkeerd. Als er geen parallelle oproepsignalisering plaatsvindt, bijv. door de instelling Oproepomleiding na tijd parallel signaliseren in de gebruikersgroep, wordt bij een lus de oproep geactiveerd.

Lusherkenning

Een lus wordt ook bij de oproepafleiding herkend. Als u een inkomende oproep naar een bestemmingsnummer wilt afleiden dat al deel uitmaakt van de oproepomleidingsketen, wordt dat met de indicatie NEG. bevestigd en wordt de oproepsignalisering voortgezet.

Opmerking: De oproepomleidingshistorie kan niet via Q.SIG-verbindingen worden overgedragen. Ook bij doorgeven door het spraakportaalprogramma Forum Auto Attendant is de lusherkenning uitgeschakeld.

Virtuele oproepnummers

Een virtueel oproepnummer is aan geen enkel toestel toegewezen. Bij het instellen van een virtueel oproepnummer voert u altijd ook al een intern of extern bestemmingsnummer in. Een oproep naar het virtuele oproepnummer wordt bij dat bestemmingsnummer gesignaliseerd. Dit gedrag wordt als onmiddellijke oproepomleiding behandeld en is daardoor de eerste oproepomleiding in een mogelijke oproepomleidingsketen.

U kan een virtueel oproepnummer bijv. in de oproepverdeling opnemen. Aangezien meervoudige oproepomleiding mogelijk is, kan u een virtueel oproepnummer ook als centrale ("Operator") gebruiken. Bovendien kan een gebruiker met de bevoegdheid Oproepomleiding voor andere gebruiker ook voor een virtueel oproepnummer een extra oproepomleiding instellen.

Groepsoproepgroepen

Een groepsoproepgroep is een intern oproepnummer waarop meerdere deelnemers kunnen worden bereikt. Een inkomende oproep wordt bij alle deelnemers van de groepsoproepgroep gesignaliseerd. Een groepsoproepgroep wordt in de Configurator in het menu TEL Configuratie: Groepen: Groepsoproep inge-

steld. De oproepsignalisering is afhankelijk van de instelling Type in de groepsoproepgroep:

• instelling Parallel: Alle deelnemers van de groepsoproepgroep worden tegelijkertijd opgeroepen.
• Instelling Lineair, Cyclisch of Statistisch: De deelnemers van een tijdsafhankelijke groepsoproepgroep worden na elkaar opgeroepen. De eerste opgeroepen deelnemer wordt afhankelijk van de desbetreffende instelling bepaald.

Elke deelnemer van een groepsoproepgroep kan ook een eigen oproepomleiding instellen. U dient daarvoor op de pagina TEL Configuratie: Groepen: Groepsoproep voor de gewenste groepsoproepgroep de optie Oproepomleiding door leden mogelijk door leden mogelijk in te schakelen. De oproepomleidingshistorie wordt daarbij doorgegeven aan meerdere deelnemers en steeds gescheiden voortgezet. Als er een oproepomleidingslus voor een deelnemer wordt herkend, vindt er geen oproepsignalisering voor die deelnemer meer plaats. Bij een parallelle groepsoproepgroep wordt deze deelnemer niet opgeroepen. Bij een tijdsafhankelijke groepsoproepgroep wordt deze deelnemer overgeslagen.

Groepsoproepgroepen omleiden

Met een oproepomleidingsketen kan u een andere groepsoproep-groep als deelnemer opnemen in een parallelle groepsoproep-groep.

Opmerking: Voor tijdsafhankelijke groepsoproepgroepen kan u geen andere groepsoproepgroepen als deelnemer opnemen.

Daarnaast kan u ook voor groepsoproepgroepen een oproepomleiding bij bezet (CFB) instellen. Deze oproepomleiding kan ook naar een intern of extern bestemmingsnummer worden uitgevoerd.

Voor tijdsafhankelijke groepsoproepgroepen kan u bovendien een vervangende bestemming opgeven, voor het geval dat het andere nummer niet wordt bereikt. In het menu TEL Configuratie:

Groepen: Groepsoproep kan u met de instelling Omleiden na tijd daarvoor een oproepnummer en een tijdsinstelling configure-ren.

Externe oproepomleidingen

Ook naar externe bestemmingen kan u zonder beperkingen omleiden. Bij externe bestemmingen kan de oproepomleidingshistorie echter niet worden voortgezet. Als meerdere deelnemers aan een parallelle groepsoproepgroep een oproepomleiding naar externe bestemmingen instellen, kan een enkele oproep naar de groepsoproepgroep ook meerdere externe lijnen bezetten.

Voor de oproepnummers die bij de externe omleidingsbestemming worden weergegeven, gelden bijzondere regels:

• Als de oproep oorspronkelijk door een interne deelnemer is begonnen, wordt het externe oproepnummer van de interne deelnemer overgedragen.
• Als de oproep oorspronkelijk door een externe deelnemer is begonnen, kan diens externe oproepnummer met behulp van de functie "CLIP no screening" worden overgedragen. Als "CLIP no screening" niet beschikbaar is, wordt het externe oproepnummer van de laatste omleider overgedragen.

Opmerkingen over updates

Het is mogelijk om de configuratie van een eerdere versie van de firmware bij een update naar de actuele versie te converteren. Dat gebeurt automatisch als u na een update een opgeslagen configuratie laadt. Houd rekening met de volgende punten:

• Het voorafgaande gedrag blijft bij een conversie behouden. Bij het herstellen van een voorafgaande configuratie wordt daarvoor op de pagina TEL Configuratie: Instellingen de optie Oproepomleiding enkel op 1 niveau mogelijk automatisch uitgeschakeld. Verder wordt voor alle herstelde groepsoproepgroepen de optie Oproepomleiding door leden mogelijk uitgeschakeld.
• Herstelde oproepomleidingen vertonen eventueel ander gedrag, aangezien oproepomleidingsketens door eerdere firmwareversies (voor release 6.0) niet ondersteund werden. Gebruik indien nodig de registratiefunctie voor oproepomleidingen (in de Configurator het menu LOG Configuratie: Trace, optie CF tracking).
• De tevoren alleen centraal instelbare oproepomleidingstijd wordt voor alle gebruikers als standaardwaarde overgenomen.
• De optie "Toon Groepsnummer als Via" voor groepsoproepgroepen is komen te vervallen. Gebruik in plaats daarvan in het menu Gebruikersmanager: Gebruikersgroepen de optie Display - oproepomleiding via.
• Voor de functie "Onthaalboodschap" kon voorheen direct worden bepaald of een deelnemer op dat moment bezet of vrij is en de desbetreffende melding worden afgespeeld. Met de firmwareversie (release 7.0) wordt de Melding bij Oproep in ieder geval afgespeeld als deze geconfigureerd is. Vervolgens wordt indien van toepassing ook de Melding bij bezet afgespeeld, indien deze melding is geconfigureerd.

Opmerking: houd ook rekening met de toelichting in het hoofdstuk Opmerkingen over updates vanaf pagina 28.

Bezettoetsen

U kunt op een systeemtelefoon of een SIP-systeemtelefoon bezettoetsen configureren. Bezettoetsen geven de bezettoestand van een andere deelnemer aan en kunnen bovendien worden gebruikt voor de functies verkort kiezen en pickup. U kunt bezettoetsen configureren in de configurator op de pagina TEL Configuratie:

Toestellen: Systeemtoestellen. Kies bij het configureren van een toets op de systeemtelefoon in de keuzelijst Type de vermelding Functie. Kies bij een SIP-systeemtelefoon in de keuzelijst Type de vermelding BLF.

In vergelijking met oudere versies van de systeemsoftware is bij release 7 het type bezettoets gewijzigd van lijntoets in functie-toets. Dat houdt in dat bij release 7 bezettoetsen op een wille-keurig aantal toestellen kunnen worden geprogrammeerd. Als er al bezettoetsen zijn geconfigureerd, wordt die configuratie bij een update van de systeemsoftware automatisch geconverteerd.

Tip: een bezettoets voor virtuele oproepnummers met bestemmingsnummer wordt niet ondersteund (zie Virtuele oproepnummers vanaf pagina 203). Het is wel mogelijk om een bezettoets voor een virtueel oproepnummer zonder bestemmingsnummer in te stellen. Als het virtuele oproepnummer wordt gebeld, wordt de oproep gesignaliseerd op de bezettoets. Het gesprek kan met de bezettoets worden aangenomen.

Bezettoetsen in een installatiekoppeling

Bezettoetsen zijn in het communicatiesysteem Forum 550/560 uitgevoerd volgens een abonneemodel. Daarvoor vraagt een bezettoets bezetinformatie op. Het doel van een bezettoets beschikt over een dynamische lijst met toestellen die bij een statuswijziging moeten worden ingericht. Deze werkwijze is geoptimaliseerd voor het gebruik van bezettoetsen in een installatiekoppeling (zie Netwerken van communicatiesystemen vanaf pagina 182). Houd daarbij rekening met de volgende punten:

- Bezettoetsen-informatie kan via alle soorten verbinding van een telecominstallatie-koppeling worden overgedragen: Q.SIG-ISDN, Q.SIG-IP en SIP-tie-line. Voor Q.SIG-ISDN moet in de bundelconfiguratie de optie Protocoluitbreiding zijn ingeschakeld.

• Bezettoetsen werken alleen tussen communicatiesystemen Forum 500 / 5000 met systeemsoftware relase 7.
• Als er in een bundel voor de telecominstallatie-koppeling meerdere lijnen beschikbaar zijn, wordt een van de lijnen voor de bezettoetsen-signalisatie gekozen. Als deze lijn uitvalt, kan het een paar minuten duren voor de dynamische abonneelijsten zijn bijgewerkt.

Opmerking: in het kader van de telecominstallatie-koppeling wordt alleen de bezettoetsfunctie "Oproepnummer bezet" ondersteund. Voor de bezettoetsfunctie "Toesel bezet" moet er een toestel-ID worden doorgegeven. Dat wordt bij de telecominstallatie-koppeling niet ondersteund.

PIN-code-telefonie

De deelnemers in een firma gebruiken de aanwezige toestellen gewoonlijk voor het grootste deel voor zakelijke communicatie. Nu willen de deelnemers ook wel eens privégesprekken voeren. Voor privégesprekken moeten:

- speciale externe lijnen bezet worden,

• gewijzigde bevoegdheden gelden,

- kosten apart berekend worden en

- bestemmingsnummers niet in de nummerherhaling opgeslagen worden.

Deze functie kan met het kenmerk "PIN-code-telefonie" worden ingesteld. Voor het beginnen van een apart gesprek gebruikt de deelnemer op een willekeurig toestel een speciale menufunctie of kengetalprocedure. Nadat het eigen interne oproepnummer en de bijbehorende gebruikers-PIN zijn ingevoerd, worden de gewenste eigenschappen voor het volgende gesprek vrijgegeven.

Als het gesprek beëindigd is, wordt de voorheen actieve telefoon- configuratie hersteld. Het gekozen externe oproepnummer wordt niet in een nummerherhalingslijst opgeslagen.

Instellen

U kan de functie "PIN-code-telefonie" voor iedere firma afzonderlijk instellen. Voor het instellen de volgende stappen uitvoeren:

1. Open de Configurator van het communicatiesysteem Forum 550/560. Zet op de startpagina de optie Niveau op Expert.
2. Open de menupagina Gebruikersmanager: Gebruikersgroepen. Klik op de knop Nieuw. Voer in het invoerveld Groepsnaam een naam in en kies een aanwezige gebruikersgroep als sjabloon. Bevestig de instelling met Toepassen.
3. Klik vervolgens op de knop Wijzigen. Kies de gewenste Firma. Schakel de optie PIN kiezen in voor de voorziene tijdsgroepen. Configureer ofwel de externe bevoegdheid of de registratie van Verbindingsgegevens. Bevestig de instelling met Toepassen.
4. Open de menupagina TEL Configuratie: Systeem: Firma's. Klik op de titel van de gewenste firma (standaard ingesteld: "Firma 1").
5. Kies onder de titel PIN kiezen de gewenste Route. Kies voor de instelling Gebruikersgroep de gebruikersgroep die in de vorige stappen is ingesteld. Bevestig de instelling met Toepassen.

Voor de functie "PIN-code-telefonie" kan u ook de gebruikers-groep "Standard" of de standaardroute "Externe lijn" gebruiken. Als u een speciale route instelt, moet u voor die route ook een bezettingskengetal invoeren (menu TEL Configuratie: Lijnen: Route, instelling: Kengetal).

Schakel de gebruikersgroepoptie PIN kiezen ook in voor alle toestellen, waarop de functie "PIN-code-telefonie" mogelijk moet zijn. Dat kan ook de gebruikersgroep "Guests" zijn. Daarnaast kan u de functie "PIN-code-telefonie" ook toepassen voor gebruikers aan wie geen toestel is toegewezen ("virtuele gebruikers").

Uitvoering

U wil vanaf een willekeurige telefoon de functie "PIN-code-telefonie" gebruiken. Daarvoor wordt de vreemde telefoon voor een oproep omgeschakeld op uw persoonlijk gebruikersaccount ("Identiteitswisseling"). Voer daarvoor de volgende stappen uit:

1. Open op een systeemtelefoon het totale menu. Kies het menupunt 6 Verbindingen: 7 PIN kiezen. Voer uw oproepnummer en uw gebruikers-PIN in. Als de ingevoerde gegevens correct zijn, Wordt nu weergegeven. Kies nu het gewenste externe oproepnummer inclusief het bezettingskengetal voor de standaardroute "externe lijn".

U kan het PIN-kiezen ook met een kengetalprocedure activeren:

# 4 6 (uw nr.) * (gebruikers-PIN) # (extern nr.)

Bij het opbouwen van de gespreksverbinding wordt de voor de functie "PIN-code-telefonie" geconfigureerde route bezet, doordat het bezettingskengetal voor de standaardroute eventueel wordt vervangen door een ander bezettingskengetal. Bovendien worden de bevoegdheden van de voor de functie "PIN-code-telefonie" voorziene gebruikersgroep geactiveerd.

1. Voer het gesprek. Houd er rekening mee dat het als identiteit gebruikte oproepnummer bij de externe gesprekspartner wordt weergegeven, ook als u vanaf een ander toestel belt. Tijdens het gesprek wordt bovendien het als identiteit gebruikte oproepnummer als bezet gemarkeerd. Om die reden brandt tijdens het gesprek ook de desbetreffende lijntoets op de gebruikte systeemtelefoon.

Het gekozen externe oproepnummer wordt in geen enkele num- merherhalingslijst opgeslagen, noch op de gebruikte telefoon, noch op de eigen telefoon.

Bevoegdheidswisseling

Met de functie "Bevoegdheidswisseling" kan de gebruiker voor een ander toestel de gebruikersgroep voor een afzonderlijke oproep wisselen. De gebruiker die omschakelt, kan aan het einde van het gesprek een kostenmelding krijgen.

Een typische toepassing is de gastentelefoon in een hotel: de dienstdoende receptionist schakelt op aanvraag het externe kiezen voor een gast vrij. Als het gesprek afgelopen is, wordt de receptionist met een korte mededeling ingelicht over de gespreksduur en de te betalen kosten.

Instellen

U kan de functie "Bevoegdheidswisseling" voor iedere firma afzonderlijk instellen. Voor het instellen de volgende stappen uitvoeren:

1. Open de Configurator van het communicatiesysteem Forum 550/560. Zet op de startpagina de optie Niveau op Expert.

2. Open de menupagina Gebruikersmanager: Gebruikersgroepen. Klik op de knop Nieuw. Voer in het invoerveld Groepsnaam een naam in (bijv. "Externe bezetting gasten") en kies een aanwezige gebruikersgroep als sjabloon. Bevestig de instelling met Toepassen.

3. Klik vervolgens op de knop Wijzigen. Kies de gewenste Firma. Configureer naar behoefte de externe bevoegdheid en de registratie van Verbindingsgegevens. Schakel de optie Spontaan netlijn kiezen in. Schakel de optie Bevoegdheid wisselen uit om te voorkomen dat de bevoegdheidswisseling onbevoegd voor nog een gesprek kan worden ingeschakeld. Bevestig de instelling met Toepassen.

4. Klik op de gebruikersgroep voor de gebruiker die de functie "Bevoegdheidswisseling" moet uitvoeren. Schakel de optie Bevoegdheid wisselen in. Bevestig de instelling met Toepassen.

5. Open de menupagina TEL Configuratie: Systeem: Firma's. Klik op de titel van de gewenste firma (standaard ingesteld: "Firma 1").

6. Kies onder de titel Bevoegdheid wisselen de door de omschakeling actieve Gebruikersgroep (bijv. "Externe bezetting gasten"). Schakel naar behoefte de optie Melding bij gesprekseinde in. Bevestig de instelling met Toepassen.

Normaliter worden de om te schakelen toestellen ("gastentelefoons") in een gebruikersgroep zonder externe bevoegdheid geconfigureerd. U kan er ook voor kiezen om deze toestellen aan geen enkele gebruiker toe te wijzen. In dat geval wordt er automatisch aan de gebruikersgroep "Guests" toegewezen.

Uitvoering

Een hotelgast wil een externe oproep uitvoeren. U komt aan deze wens tegemoet door de volgende stappen uit te voeren:

1. Open op uw systeemtoestel het totale menu. Kies de optie 6 Verbindingen: 6 Switch auth. Voer het interne oproepnummer in van het toestel waarvoor een voorlopige bevoegdheidswisseling moet worden verricht. Bevestig de instellingen met de toets OK. Kies de optie Aan en bevestig uw keuze met de toets OK.

Als het om te schakelen toestel op dat moment in gesprekstoestand is, wordt de bevoegdheidswisseling pas na afloop van het gesprek verricht.

1. Op het omgeschakeld toestel wordt de volgende uitgaande gespreksverbinding met de gewijzigde bevoegdheden verricht. Als daarvoor bijv. de optie Spontaan netlijn kiezen is ingeschakeld, is de externe kiestoon hoorbaar en kan er zonder invoeren van een kengetal een extern gesprek tot stand komen.

Als er niet binnen 60 seconden met het volgende uitgaande gesprek wordt begonnen, vervalt de bevoegdheidswisseling automatisch.

Na afloop van het gesprek – als zo geconfigureerd – krijgt u een korte mededeling die u inlicht over de gespreksduur en de te betalen kosten.

Teamfuncties

Inleiding

Met teamfuncties kan u de telefooncommunicatie in uw bedrijf taakgericht organiseren. Daartoe worden lijnen met aparte telefoonnummers op de toetsen van verschillende toestellen geprogrammeerd. De gebruikers van de toestellen, de teamleden, kunnen dan elkaars oproepen aannemen en via de ingestelde toetsen met elkaar telefoneren.

Teamfuncties kunnen alleen op de systeemtelefoons Forum Phone 520 / 530 en Forum Phone 515 / 525 / 535 worden ingesteld, omdat alleen die toestellen zijn voorzien van toetsen.

Verklaring van de toetsen

De teamfuncties worden op de gesprekstoetsen van de telefoon Forum Phone 520 / 530 en Forum Phone 515 / 525 / 535 geprogrammeerd. Al naar gelang het toestel staat er een verschillend aantal gesprekstoetsen ter beschikking:

aantal beschikbare gesprekstoetsen

telefoon aantal toetsen
Forum Phone 520 drie toetsen met display, vijftoetsen zonder display
Forum Phone 530 negen toetsen met display
Forum Phone 530 met Forum Keypad 530	19 toetsen met display waarvan negen toetsen aan de telefoon zelf en nog tien andere via een Forum Keypad 530
Forum Phone 515 een toets met display, vijftoetsen zonder display
Forum Phone 525 drie toetsen met display, vijftoetsen zonder display

aantal beschikbare gesprekstoetsen

telefoon aantal toetsen
Forum Phone 535 negen toetsen	met display
Forum Phone 525 of Forum Phone 535 met extra toetsenblok Forum 500 Keypad Paper FP 525 / 535	36 extra toetsen zonder display.Op een Forum Phone 525/ Forum Phone 535 kunnen max. drie van deze toetsenblokken worden aangesloten.
Forum Phone 535 met extra toetsenblok Forum 500 Keypad Display FP 535	20 extra toetsen met display.Op een Forum Phone 535 kunnen max. drie van deze toetsenblokken worden aangesloten.

Opmerking: aan een geprogrammeerde gesprekstoets kunnen geen andere functies of oproepnummers worden toegewezen.

De volgende toetsen worden onderscheiden:

- Lijntoets: met deze toets worden oproepen (voor de geprogrammeerde oproepnummers, bv. 11) gemeld en kan u interne en externe verbindingen via dit oproepnummer opbouwen. Via een lijntoets kunt u een vervanging door een ander teamgenoot programmeren. Voor u bestemde oproepen worden dan naar het toestel van de vervanger afgeleid. Aan een lijntoets staan bovendien functies voor de bewerking van oproepen ter beschikking. U kan bv. oproepbescherming instellen als u niet gestoord wilt worden, of een omroepafleiding naar een ander telefoon instellen.

- Teamtoets: via een teamtoets kunnen net als bij een lijntoets inkomende en uitgaande gesprekken worden gevoerd.

Instellingen voor de bewerking van oproepen zijn aan deze toets echter niet mogelijk, zo kan er dus geen omroepafleiding naar een andere telefoon worden ingesteld.

Bij uitgaande gesprekken via een teamtoets worden alle toestellen gebeld die hetzelfde oproepnummer op een lijntoets hebben geprogrammeerd. Voorbeeld: de teamtoets met het oproepnummer 11 belt alle lijntoetsen met het oproepnummer 11.

- Directtoets: via een directtoets zijn alleen uitgaande oproepen mogelijk. Alle toestellen worden gebeld die hetzelfde oproepnummer op een lijntoets hebben geprogrammeerd. Oproepen via de directtoets worden aan het opgebelde toestel ook dan gemeld als daar een vervanging of een oproepbescherming is geprogrammeerd. Als er bij het opgebelde toestel een omroepafleiding is geprogrammeerd, wordt die bij het oproepen via de directtoets niet uitgevoerd.

Welke toets is geschikt voor welk doel?

- Aan lijntoetsen kan u oproepnummers toewijzen waarmee u centrale communicatietaken organiseert, bv. de klanten-support. Als de oproepnummers van de support aan alle toestellen van die afdeling op lijntoetsen worden toegewezen, kunnen alle support-medewerkers aanvragen aannemen en bewerken en elkaar vervangen.

- Via teamtoetsen kan u bv. een projectgroep binnen een afdeling onderling verbinden. Oproepen van klanten die door deze groep worden afgehandeld, kunnen dan door de teamgenoot worden aangenomen die op dat moment vrij is. De teamdeelnemers kunnen elkaar onderling via de teamtoetsen bellen.

- Een directtoets kan u bv. op een telefoon in de conferentieruimte instellen om van daaraf o.a. het secretariaat op te bellen.

Tip: Een bezettoets kan worden gebruikt om een centrale in te stellen waar de momentele situatie van de afzonderlijke deelnemers zichtbaar wordt gemaakt. De centrale ziet de situatie van de deelnemer en kan doorverbinden door simpel de toets in te drukken (zie Bezettoetsen vanaf pagina 207).

Teamconfiguratie

De samenstelling van teams en het programmeren van gesprekstoetsen met oproepnummers en teamfunctie gebeuren in de Configurator van de Forum 550/560 (menu TEL Configuratie:

Groepen en TEL Configuratie: Aansluitingen: Upn).

De gesprekstoets 1 is standaard aan elke systeemtelefoon als lijn-toets ingesteld. Deze instelling kan door de systeembeheerder worden veranderd.

Toepassingsvoorbeelden

De volgende voorbeelden illustreren de veelvuldige inzetmogelijkheden van teams en teamfuncties.

De bediening van de afzonderlijke functies en de betekenis van de weergaven in het display kan u vinden in het hoofdstuk "In het team telefoneren" in de handleiding „Forum Phone 520, 530" of "Forum Phone 515, 525, 535".

Chef-secretaris-team

Het chef-secretaris-team in dit voorbeeld bestaat uit twee leden: chef en secretaris. De secretaris beschikt over een systeemtelefoon Forum Phone 525, de chef over twee telefoons, een als toestel in de zithoek (chef-zithoek).

Voorbeeld: chef-secretaris-team

Lijntoewijzing

De secretaris is te bereiken onder het oproepnummer 11 (lijntoets LT 11: secretariaat).

De chef is te bereiken onder oproepnummer 10 (lijntoets LT 10: kantoor van de chef). Hij kan zijn gesprekken ook aannemen aan

de zithoek-telefoon. Bovendien is voor de chef aan beide telefoons een privé lijn ingesteld (lijntoets LT 12: privé).

De oproepnummers 11 en 10 zijn elk ook als lijntoets ingesteld op het toestel van de andere teamgenoot. Chef en secretaris kunnen daarmee via beide oproepnummers telefoneren (oproepen aannemen en verbindingen opbouwen). Beide kunnen elkaar vervangen.

Voor de secretaris is het oproepnummer van de chef ook als directtoets ingesteld (DT 10: kantoor van de chef). Daarmee kan de secretaris de chef ook dan bereiken als die een vervanging heeft ingesteld en hij kan oproepen doorverbinden.

Weergave van de toewijzing

Is een lijn toegewezen, bv. aan LT 11 secretariaat, dan wordt dit weergegeven op het andere toestel. Privégesprekken van de chef via de LT 12 ziet de secretaris niet omdat op zijn telefoon daar- voor geen lijntoets is ingesteld.

Oproepmelding

In dit configuratievoorbeeld worden oproepen voor het eigen oproepnummer aan de volgenden telefoons akoestisch gemeld:

- oproepnummer 11 bij de telefoon secretaris

- oproepnummers 10 en 12 bij de telefoon chef.

Oproepen voor de oproepnummers van de andere teamgenoot worden op de eigen telefoon optisch gemeld (LED, de lijntoets knippert).

Op de telefoon chef-zithoek worden oproepen alleen optisch gemeld.

Het is mogelijk om op de telefoon secretaris voor de LT 10 een vertraagde akoestische melding in te stellen. Als de chef bv. een oproep niet binnen 10 seconden aanneemt, gaat de telefoon bij de secretaris over.

Als de chef de vervangingsschakeling naar de secretaris activeert, worden oproepen voor het oproepnummer 10 bij de chef alleen nog optisch, maar bij de secretaris akoestisch gemeld. Ook de secretaris kan een vervangingsschakeling activeren. Oproepen voor het oproepnummer 11 worden dan akoestisch gemeld op de

telefoon van de chef en optisch op de telefoon chef-zithoek en op de telefoon van de secretaris.

Team van drie

Het hier beschreven team van drie is een voorbeeld van een teamconfiguratie in een projectgroep, bv. verkoop - export.

Elke teamgenoot beschikt over een systeemtelefoon

Forum Phone 525 waarop alle gesprekstoetsen als lijn- en team-toetsen zijn geprogrammeerd.

Voorbeeld: team van drie

Lijntoewijzing

Het oproepnummer van elke teamgenoot, bv. oproepnummer 10 voor Mulder, is op de eigen telefoon als lijntoets geprogrammeerd.

Op de andere telefoons van de groep is dit oproepnummer overal op een teamtoets geprogrammeerd, (bv. TT 10 op de telefoons van Meijer en Schouten). Elke teamgenoot ziet dan voor welk oproepnummer een oproep binnenkomt en kan die aannemen door op de betreffende teamtoets te drukken.

De teamleden kunnen elkaar via de teamtoetsen bellen. Voorbeeld: Mulder kan door op TT 12 te drukken het oproepnummer 12 kiezen; de oproep wordt via de telefoon van Schouten op LT 12 gemeld.

Weergave van de toewijzing

Als een lijn is toegewezen, bv. LT 11 Meijer, wordt dit weergegeven op de teamtoetsen 11 van de telefoons Mulder en Schouten.

Oproepmelding

In dit voorbeeld worden oproepen aan de lijntoetsen akoestisch gemeld. Op de teamtoetsen worden oproepen optisch gemeld (LED van de teamtoets knippert).

Serieteam

Het hier beschreven serieteam is een voorbeeld van een teamconfiguratie op een afdeling waar oproepen snel moeten worden bewerkt (hier: support).

Elke teamgenoot beschikt over en systeemtelefoon

Forum Phone 525 waarbij alle gesprekstoetsen als lijntoetsen zijn geprogrammeerd.

Voorbeeld: serieteam

Lijntoewijzing

De oproepnummers 10, 11 en 12 zijn op alle telefoons van het team op lijntoetsen ingesteld (LT 10 tot LT 12).

Alle teamleden kunnen via deze oproepnummers telefoneren (oproepen aannemen en verbindingen opbouwen).

Tip: in deze teamconfiguratie is het handig om de functie "wachten" bij elke telefoon op een functietoets te programmeren. Een gesprek, bv. op LT 11, kan dan door het drukken van de functietoets in wacht worden gezet. Als vervolgens een andere teamgenoot bij zijn telefoon op de lijntoets LT 11 drukt, neemt hij het wachtende gesprek over. Meer informatie over de functietoetsen vindt u in de handleiding „Forum Phone 520, 530" of forum Phone 515, 525, 535".

Weergave van de toewijzing

Is een lijn toegewezen, bv. LT 11 aan Meijer, dan wordt dat op de lijntoetsen van de andere teamtelefoons weergegeven.

Oproepmelding

In dit voorbeeld worden oproepen aan alle lijntoetsen akoestisch gemeld.

Makelaarteam

Het hier beschreven makelaarteam illustreert hoe met behulp van teamfuncties een groot aantal oproepnummers zinvol kan worden beheerd.

Elke teamgenoot beschikt over een systeemtelefoon

Forum Phone 535, waarbij alle gesprekstoetsen als lijn- en team-toetsen zijn geprogrammeerd.

Voorbeeld: makelaarteam

Lijntoewijzing

Aan elke teamgenoot zijn zeven oproepnummers toegewezen die elk als lijntoets zijn geprogrammeerd (LT 10 t/m LT 16 en LT 20 t/m 26). Op deze lijntoetsen zijn voor elk lid zowel support-nummers als ook hotline-nummers geprogrammeerd.

Het telkens eerste support-nummer en het eerste hotline-nummer is bij het andere teamlid als teamtoets geprogrammeerd, b.v. LT 10 en LT 15 aan telefoon Mulder als TT 10 en TT 15 op telefoon Meijer. Er wordt van uitgegaan dat bij ieders eerste oproepnummer de meeste oproepen binnenkomen en dat de afzonderlijke medewerkers minder worden belast als die oproepen ook door een andere teamgenoot kunnen worden aangenomen.

Op elke telefoon kan worden omgeschakeld tussen de oproepen op de afzonderlijke lijnen, b.v. LT 10 en LT 11, door op de betreffende toets te drukken (makelen).

Elke verbinding op een lijntoets kan via de R-toets aan een wille- keurige deelnemer worden doorverbonden. Meer informatie vindt u in het hoofdstuk "Ruggespraak, makelen, doorschakelen en conferenties" in de handleiding „Forum Phone 520, 530" of Forum Phone 515, 525, 535".

Weergave van de toewijzing

Als er een lijn is toegewezen, b.v. LT 10 aan de telefoon Mulder, wordt dit op de betreffende teamtoets eveneens weergegeven, hier TT 10 aan de telefoon Meijer.

Oproepmelding

In dit voorbeeld worden oproepen aan de lijntoetsen akoestisch gemeld. Op de teamtoetsen worden oproepen optisch gemeld (LED van de teamtoets knippert).

Oproep in wacht

Inleiding

Een wacht kan voor oproepnummers van willekeurige telefoons, dus voor systeemtelefoons, analoge, ISDN- en DECT-telefoons worden geactiveerd. Als een telefoonnummer met wachtfunctie bezet is, worden oproepen in wacht gezet. De bellers horen eerst een meldtekst (functie "Melding bij bezet", indien geconfigureerd) en dan de beltoon of wachtmuziek als de optie Wachtmuziek tijdens doorschakeling geactiveerd is.

Oproepen die te lang in wacht staan worden verwijderd. De better krijgt dan een bezettoon te horen. Als de optie Onthaalbood-schap geactiveerd is, worden oproepen in wacht niet verwijderd!

De tijdsduur tot het verwijderen van externe oproepen is vastgelegd door de provider. In de meeste Europese landen over het algemeen drie minuten.

Als er verschillende oproepnummers (bv. lijn- of teamtoetsen) voor een telefoon zijn ingesteld, wordt een aparte wacht voor elk afzonderlijk oproepnummer gebruikt.

Op de systeemtelefoon Forum Phone 535 of Forum Phone 530 worden inkomende oproepen gemeld door een korte toon in de luidspreker en in het display. Als er oproepen in wacht staan wordt het aantal wachtenden aan het begin van de 2de displayregel van de Forum Phone 535 / Forum Phone 530 weergegeven. Als er verschillende oproepnummers met wacht op de telefoon geconfigureerd zijn, wordt het totale aantal wachtenden weergegeven.

Oproepen in wacht worden door de Forum 550/560 met de volgende prioriteit behandeld: directe verbinding, sensoroproepen, deuroproepen, herhaalde oproepen, VIP-oproepen, andere interne en externe oproepen. Sensoroproepen krijgen dus bv. tegenover andere oproepen een voorkeursbehandeling. Oproepen met gelijke rang worden in volgorde van binnenkomst doorverbonden.

Het aantal oproepen dat in wacht kan worden opgenomen, legt de systeembeheerder voor elke gebruikersgroep individueel vast, bv. 20 oproepen. Mogelijke waarden zijn "0" t / m "99". De waarde "0" deactiveert de functie "Oproep in wacht" voor een gebruikers-groep. Is het maximale aantal oproepen in wacht bereikt, dan krijgen de overige bellers de bezettoon te horen.

Opmerking: omdat faxtoestellen vaak met de dienstcode "taal" worden gebruikt (bv. op analoge aansluitingen), is aan te bevelen om aansluitingen voor faxapparatuur aan de Forum 550/560 toe te wijzen aan een gebruikersgroep zonder wacht.

De wacht kan met de functies "Oproepomleiding", "Pickup" en "Groepsoproep" worden gecombineerd om bv. een oproepplek voor een operator in te stellen.

Activering van de wachtfunctie

Wachtrijen kunnen per gebruikersgroep worden geactiveerd. De basisinstelling bij levering voor alle ingestelde gebruikersgroepen is uit.

Bij gebruik van de wachtfunctie is het vaak zinvol om de aanklop-bescherming te activeren. Daarvoor moet aan de gebruikersgroep de bevoegdheid Bescherming 2de oproep worden toegekend en de bescherming 2de oproep op het toestel worden geactiveerd.

Het is bovendien zinvol wachtrijen te combineren met de functie Melding bij bezet. Als de deelnemer bezet is, hoort de beller een "centrale begroetingstekst", bv. "Dit is de centrale van het bedrijf xyz. Wij verbinden u meteen door". De functie Melding bij bezet wordt ingesteld in het menu TEL Configuratie: Oproepverdeling: Inkomend of TEL Configuratie: Oproepverdeling:

Inkomend DDI. Centrale begroetingsteksten kunnen worden opgenomen met het programmapakket Forum Voicemail.

Het verdient aanbeveling om een nieuwe gebruikersgroep (bv. "Operatoren") in te stellen en voor deze groep de bevoegdheden Oproep in wacht, Bescherming 2de oproep en evt. de bevoegdheid Oproepomleiding te activeren. Als een gebruiker lid is van deze groep wordt bij alle aan hem toegewezen oproep-nummers automatisch een wachtfunctie geactiveerd.

Oproepomleidingen

Oproepomleidingen "direct" en "bij bezet" hebben voorrang boven de wacht, bij een dergelijke afleiding wordt de wacht van de afleidende telefoons niet gebruikt.

Tijdens het instellen van een dergelijke Oproepomleiding worden de wachtende bellers niet overgedragen aan het bestemmings-nummer. Als er bij activering van de afleiding nog oproepen in wacht staan, dan kunnen die alleen op het oorspronkelijke toestel worden aangenomen.

Bij Oproepomleidingen "na bepaalde tijd" wordt het gesprek in wacht gezet. Als het gesprek na afloop van de afleidafleidingstijd niet is aangenomen, wordt het afgeleid en kan het op het bestemmingsnummer van de afleiding worden aangenomen.

Pickup

De functies "Pickup uit groep" en "Pickup gericht" kunnen samen met de wacht worden gebruikt. Een gebruiker die een oproep met "Pickup uit groep" of "Pickup gericht" aanneemt, krijgt daarbij telkens het volgende gesprek uit de wachtrij.

Groepsoproep

Normaal gesproken worden groepsoproepgroepen van het type "parallel" samen met de wacht gebruikt. Daarbij wordt de wachtrij van de telefoons gesynchroniseerd. Bij binnenkomst van een groepsoproep wordt de oproep in elke parallelle wachtrij opgenomen. Als er een oproep uit de wachtrij wordt aangenomen, wordt die uit elke parallelle wachtrij verwijderd.

Voorbeelden

Oproepplek voor een operator met twee systeemtelefoons

De operator verbindt alle inkomende gesprekken door en kan naar keuze op de Forum Phone 535 of op het mobiele toestel Forum Free 566 / 576 / 586 werken.

Het instellen:

• stel onder TEL Configuratie: Aansluitingen: S₀ de aansluiting point-to-multipoint of de point-to-point in.
• stel onder TEL Configuratie: Toestellen de Forum Phone 535 en bijv. een DECT-basisstation (RFP) in.
• stel onder TEL Configuratie: Toestellen: Systeemtelefoons een lijntoets voor de Forum Phone 535 in.
• stel onder TEL Configuratie: Toestellen: DECT-toestellen de Forum Free 566 / 576 / 586 in en wijst de Forum Free een eigen oproepnummer toe. Registreer de Forum Free.
• leid onder TEL Configuratie: Oproepverdeling: Inkomend of TEL Configuratie: Oproepverdeling: Inkomend DDI alle inkomende oproepen op het oproepnummer van de lijntoets van de Forum Phone 535.
• stel in de Configurator onder Gebruikersmanager: Gebruikersgroepen een nieuwe groep "Operatoren" in. Activeert de bevoegdheden Oproep in wacht, Bescherming 2de oproep en Omroepomleiding voor deze groep en stelt de optie Oproepen (uitgaand): Extern geschikt in.
• stel onder Gebruikersmanager: Gebruiker de gebruiker "Operator 1" in. Wijst hem aan de gebruikergroep "Operatoren" toe en wijst aan hem de oproepnummers van de lijntoets van de Forum Phone 535 en de oproepnummer van de mobiele Forum Free 566 / 576 / 586 toe.
• activeert op beide toestellen het Besch. 2de opr. in het menu Blokkeerfuncties.

- stel op de Forum Phone 535 een functiestoets in, die een "Oproepomleiding direct" op het oproepnummer van de mobiele Forum Free 566 / 576 / 586 activeert / deactiveert (menu Oproepafleiding.: Toestel afleiden: Direct).

Gebruik:

Inkomende oproepen worden naar de Forum Phone 535 van de operator geleid, die de gesprekken doorverbindt. Er wordt gebruik gemaakt van een wacht, zodat de beller geen bezettoon te horen krijgt. In het display van de Forum Phone 535 wordt weergegeven hoeveel oproepen er in wacht staan.

Als de operator zijn werkplek verlaat en de oproepplek mee wil nemen, activeert hij de afleiding naar zijn mobiele Forum Free 566 / 576 / 586 per functietoets. Oproepen die in wachtrij van de Forum Phone 535 staan moeten nog op deze telefoon worden aangenomen. Nieuwe oproepen worden op de mobiele Forum Free gemeld of in wachtrij daarvan opgenomen, zodat dan de Forum Free als mobiele oproepplek wordt gebruikt.

Bij terugkeer naar zijn werkplek deactiveert de operator de omroepafleiding per functietoets. Oproepen die al in wachtrij staan worden nog doorverbonden naar de mobiele Forum Free 566 / 576 / 586. Nieuwe oproepen worden aan de Forum Phone 535 gemeld of in wachtrij daarvan opgenomen.

Groep van drie oproepplekken

De oproepplekken verbinden alle inkomende gesprekken door. Inkomende gesprekken worden in wachtrij beheerd. Al naar gelang het aantal bellers zijn een tot drie oproepplekken van deze groep bezet. De oproepplekken zijn elk voorzien van een Forum Phone 535.

Het instellen:

• stel onder TEL Configuratie: Aansluitingen: S₀ de aansluiting point-to-multipoint of de point-to-point in
• stel onder TEL Configuratie: Toestellen de drie Forum Phone 535 in.
• stel onder TEL Configuratie: Toestellen: Systeemtelefoons elk een lijntoets met eigen oproepnummer voor de Forum Phone 535 in.
• stel onder TEL Configuratie: Groepen: Groepsoproep een groepsoproep van het type parallel in en neem de drie oproepnummers van de lijntoetsen in deze groepsoproep op.
• leid onder TEL Configuratie: Oproepverdeling: Inkomend of TEL Configuratie: Oproepverdeling: Inkomend DDI alle inkomende oproepen op het oproepnummer van de groepsoproep.
• stel in de Configurator onder Gebruikersmanager: Gebruikersgroepen een nieuwe groep "Operatoren" in. Activeert de bevoegdheden Oproep in wacht en Bescherming 2de oproep voor deze groep.
• stel in de Gebruikersmanager voor ieder van de drie operatoren een gebruiker in en wijst die toe aan de gebruikersgroep "Operatoren". Wijst aan iedere gebruiker het oproepnummer van de lijntoets van zijn systeemtelefoon toe.
• activeert op alle drie toestellen in het menu Blokkeerfuncties de Bescherm. 2de opr.
• programmeer op alle drie systeemtelefoons een functietoets met de functie "aan / afmelden groepsoproep" (menu Oproepen: Groepsaansluit.).

Gebruik:

Inkomende oproepen worden parallel gemeld op alle aangemelde oproepplekken. Bij oproepplekken die in gesprek zijn wordt de oproep in wachtrij van alle toestellen van de groepsoproep opgenomen. Als een van de oproepplekken een oproep uit de wachtrij aanneemt, wordt die oproep ook uit de wachtrij van de andere oproepplekken verwijderd. Op elke oproepplek (Forum Phone 535) wordt het aantal bellers in wachtrij weergegeven.

Als een medewerker zijn oproepplek verlaat, meldt hij zich per functietoets af bij de groepsoproep. In tegenstelling tot voorbeeld 1 hoeven er na afmelding verder geen oproepen meer te worden afgewerkt omdat die oproepen ook in wachtrij van de andere aangemelde oproepplekken zijn geregistreerd.

Opmerking: de als laatste nog aangemelde oproepplek kan zich niet afmelden van de groepsoproep, zodat inkomende oproepen altijd op tenminste een werkplek kunnen worden gemeld.

Variant voor meerdere firma's

Een regelmatig voorkomende configuratie van telecommunicatie-systemen bestaat daarin, dat meerdere firma's een telecommunicatiesysteem willen delen. Deze firma's willen de aanwezige infrastructuur (bv. de aanwezige lijnen, het telecommunicatiesysteem) gemeenschappelijk gebruiken, maar toch volledig onafhankelijk van elkaar hun communicatie organiseren en afrekenen.

Deze zogenaamde "variant voor meerdere firma's" kan met de Forum 550/560 worden gerealiseerd, bv. in het kader van een gemeenschappelijk kantoor.

In de variant voor meerdere firma's zijn de firma's principieel geheel onafhankelijk van elkaar. Zo kunnen bv. de firma's eigen kieslijnen hebben (hetgeen voor de gescheiden kostenafrekening zinvol is). Hard- en software van de Forum 550/560 kunnen echter door alle betrokken firma's in dezelfde mate worden gebruikt, terwijl door de configuratie van de Forum 550/560 voor elke firma individueel wordt geregeld, in welke omvang de eigenschappen van het systeem mogen worden gebruikt.

Kort overzicht van de te programmeren items:

• Maximaal 5 firma's kunnen parallel worden ingesteld.
• Elke gebruiker van de Forum 550/560 wordt aan een firma toegewezen.
• Elke aanwezige bundel of SIP-lijn wordt eenduidig aan een firma toegewezen, zodat inkomende externe oproepen naar de juiste interne deelnemers worden doorgeschakeld.
• Elke route kan per firma een eigen kengetal hebben. Daarbij kan bv. de "0" voor verschillende firma's ook verschillende routes activeren. Dit maakt bv. bij uitgaande (externe) oproepen een gescheiden kostenafrekening mogelijk.

• Voor elke firma kan een eigen centrale ("operator") worden ingesteld.

• Elke firma kan de communicatiegegevens van haar handelspartners in een eigen firmatelefoonboek bijhouden.

• De kosten kunnen per firma individueel worden afgerekend.

Variant voor meerdere firma's configureren

De variant voor meerdere firma's kan door de systeembeheerder van de Forum 550/560 zonder veel moeite in gebruik worden genomen en worden geconfigureerd. In de variant voor meerdere firma's functioneert het communicatiesysteem net zoals in de variant voor één firma – dit is met name voor gebruikers van belang, die hun systeem willen uitbreiden en gelijktijdig gemeenschappelijk willen gebruiken.

Afloop in trefwoorden :

1. De eigenschap moet worden geactiveerd(zie Variant voor meerdere firma's activeren vanaf pagina 232).
2. De gewenste firma's moeten worden ingesteld (zie Firma's instellen en beheren vanaf pagina 232).
3. De gebruikers van de Forum 550/560 worden aan de firma's toegewezen (zie Gebruikers toewijzen vanaf pagina 233).
4. Om ervoor te zorgen, dat de Forum 550/560 inkomende oproepen juist naar de overeenkomstige firma's (of hun leden) kan doorschakelen, moeten de aanwezige bundels eenduidig aan de firma's worden toegewezen (zie Bundel/SIP-Lijnen toewijzen vanaf pagina 233).
5. Voor uitgaande (externe) verbindingen moet worden geregeld, via welke lijnen de leden van een firma kunnen telefoneren (zie Routekengetallen geven vanaf pagina 234).
6. Om ervoor te zorgen, dat de Forum 550/560 statusen waarbij een oproep naar de centrale moet worden geleid, juist kan bewerken, moet per firma een centrale worden ingesteld (zie Firmacentrale configureren vanaf pagina 234).

Variant voor meerdere firma's activeren

Om ervoor te zorgen, dat meerdere firma's in de Forum 550/560 kunnen worden ingesteld, moet de eigenschap "variant voor meerdere firma's" eerst worden geactiveerd. Dit gebeurt in de Configurator op de Webconsole in het menu SYS Configuratie: Instellingen. Daar moet de optie Meerdere firma's worden geactiveerd.

Pas als deze optie werd geactiveerd, staan in de andere menu's van de Webconsole (bv. in het menu Gebruikersmanager:

Gebruikersgroepen of in het menu TEL Configuratie: Lijnen) de velden ter beschikking, die voor de configuratie van de variant voor meerdere firma's nodig zijn.

Firma's instellen en beheren

In de Forum 550/560 kunnen maximaal 5 firma's worden ingesteld. Bij aflevering van de Forum 550/560 is een firma met de naam "Firma 1" vooraf ingesteld. Alle configuratie-instellingen (bv. in de gebruikersgroepen of in de bundelconfiguratie) gelden voor deze vooraf ingestelde standaardfirma, als er geen andere firma wordt gekozen.

Firma's worden in het menu TEL Configuratie: Systeem: Firma's ingesteld en beheerd:

• Een nieuwe firma wordt in dit menu met de opdracht Nieuw aangemaakt. Aan elke firma kan een naam met maximaal 20 tekens worden gegeven. Deze naam wordt daarna in alle configuratiedialogen weergegeven waarin voor de firma individuele instellingen kunnen worden verricht.
• In dit menu kan een firma ook weer worden gewist (met de opdracht Wissen). Als een firma gewist wordt, die op andere plaatsen nog wordt gebruikt (bv. in de gebruikersgroepen), dan wordt de desbetreffende configuratie in de standaardfirma gewijzigd.
• De naam van de standaardfirma kan worden gewijzigd, de standaardfirma kan echter niet worden gewist.

Gebruikers toewijzen

Voor elke gebruiker moet zijn vastgelegd bij welke firma hij hoort. Deze toewijzing bepaalt bv. tot welk firmatelefoonboek hij toe-gang heeft en welke voor de firma specifieke configuratiegege-vens voor hem gelden.

De Forum 550/560 beheert gebruikers in groepen, daarom wordt ook de toewijzing Gebruiker – Firma via de gebruikersgroepen verricht. Voor elke gebruikersgroep moet worden ingesteld bij welke firma deze hoort. Daarbij kan een gebruikersgroep maar bij één firma (dus niet tot meerdere) horen. Omgekeerd kan een firma echter meerdere gebruikersgroepen hebben. Daardoor is het mogelijk om voor elke firma – analoog met het gehele systeem – bevoegdheden voor het gebruik en de configuratie van eigenschappen getrapt te geven.

Tijdens het instellen van een nieuwe Gebruikersgroep (in het menu Gebruikersmanager) is de standaardfirma vooraf ingesteld; een andere firma kan worden toegewezen, mits er al andere firma's werden ingesteld.

Bundel/SIP-Lijnen toewijzen

In een bundel worden aansluitingen van dezelfde soort en richting (bv. S0-point-to-multipoints) samengevat. Om ervoor te zorgen, dat inkomende oproepen via de lijnen van een bepaalde bundel van de Forum 550/560 juist naar de leden van de ingestelde firma's (de gebruikers) kunnen worden doorgeschakeld, moet elke aanwezige bundel aan een van de firma's worden toegewezen. Dit is bv. nodig om inkomende externe oproepen waarbij de opgeroepen interne deelnemer niet kan worden bereikt, naar de juiste firmacentrale door te schakelen. Bovendien kunnen ook SIP-lijnen aan een firma worden toegewezen.

De toewijzing tussen bundels en firma's vindt in het menu

TEL Configuratie: Lijnen: Bundel plaats. De toewijzing tussen SIP-conto's en firma's vindt in het menu TEL Configuratie: Lijnen: SIP-lijnen plaats.

Opmerking: Een als Point-to-point geconfigureerde bundel kan echter ook door meerdere firma's samen worden gebruikt. Via de menu TEL_Configuratie: Oproepverdeling: Inkomend DDI is het mogelijk om de beschikbare inkiesnummers van de point-to-

point-aansluiting aan de interne firma-oproepnummers toe te wijzen.

Voor uitgaande externe verbindingen, die de gebruikers via de lijnen van de bundel/SIP-lijn van hun firma opbouwen, is de toewijzing van de bundel naar de firma niet relevant: de kostentoewijzing vindt plaats volgens het principe dat de veroorzaker betaalt.

De kosten worden op de rekening van die firma geboekt waartoe de gebruiker behoort, die de verbinding heeft opgebouwd. Dit herkent de Forum 550/560 aan de hand van de toewijzing tussen gebruikersgroepen en firma's en aan de hand van het routekenge-tal waarmee die ene lijn van de bundel/SIP-lijn werd bezet (zie volgende paragraaf).

Routekengetallen geven

Routes dienen voor het automatisch of gericht bezetten van bundels of aansluitingen tijdens de opbouw van (externe) verbindingen. Het is mogelijk, een route door het vooraf kiezen van een kengetal te bezetten.

In het menu TEL Configuratie: Lijnen: Route kan voor elke route worden ingesteld, door welke firma deze kan worden bezet. Daarvoor wordt per route voor elke firma een (individueel) Kengetal voor het bezetten gegeven. De Forum 550/560 zorgt er tijdens de configuratie voor, dat per firma geen bezettingskengetal dubbel (voor twee verschillende routes) wordt gegeven. Wordt er tijdens de configuratie van een route voor een van de ingestelde firma's geen kengetal gegeven, dan kan deze route door de leden (gebruikersgroepen) van deze firma niet worden bezet.

Firmacentrale configureren

Voor elke firma moet een intern oproepnummer worden ingesteld, dat de centrale ("de operator") vertegenwoordigt. Naar dit oproepnummer worden bv. de inkiezingsoproepen naar de centrale geleid en ook alle externe oproepen waarbij de opgeroepen deelnemer (een gebruiker, die bij deze firma hoort) niet kon worden bereikt (bv. bij een timeout).

Een firmacentrale wordt in het menu TEL Configuratie: Centrale ingesteld. In dit menu kan voor elke firma en voor elke tijdsvariant een intern oproepnummer worden opgegeven, dat dan de centrale voor deze firma vertegenwoordigt.

Met de variant voor meerdere firma's werken

In de variant voor meerdere firma's staan alle eigenschappen van de Forum 550/560 ter beschikking, die de gebruikers – eventueel – al van de variant voor één firma bekend zijn. Deze eigenschappen kunnen in dezelfde mate worden gebruikt en ongewijzigd worden gehandhaafd.

Hieronder staan de eigenschappen beschreven, die in de variant voor meerdere firma's aanvullend voor de gebruikers ter beschikking staan.

Firmatelefoonboek

Voor elke firma kan een eigen firmatelefoonboek worden aangemaakt. Bovendien zijn er nog de telefoonboektypen "Persoonlijk" en "Centraal":

• Een persoonlijk telefoonboek staat uitsluitend ter beschikking van de gebruiker ervan.
• Het centrale telefoonboek kan – ongeacht de firma – door alle gebruikers van de Forum 550/560 worden gebruikt.

Het firmatelefoonboek is een centraal telefoonboek voor de firma; het staat alleen de gebruikers/gebruikersgroepen ter beschikking, die aan deze firma zijn toegewezen. Voor elke gebruikersgroep kan worden vastgelegd, of de leden ervan het firmatelefoonboek mogen bewerken of niet.

Het firmatelefoonboek wordt op de systeemtoestellen net zoals de beide andere telefoonboektypen behandeld. Dat betekent, dat op de systeemtoestellen de ingaven van het persoonlijke, het centrale en het firmatelefoonboek gelijktijdig zichtbaar zijn.

Een gebruiker kan het telefoonboek van zijn firma ook met de Webtoepassingen Forum CTI en Telefoonboek gebruiken, mits hij de bevoegdheid heeft, deze toepassingen te gebruiken.

Bovendien is het mogelijk, een gebruikersgroep de bevoegdheid te geven, ook externe firmatelefoonboeken te bewerken. Deze bevoegdheid is zinvol, als leden van deze groep servicewerkzaamheden aan het gehele systeem verrichten (bv. de gebruikersgroep "Administrators"). Externe firmatelefoonboeken kunnen alleen in de Configurator in het menu Telefoonboek worden bewerkt.

Het aantal ingaven in een firmatelefoonboek is niet beperkt. De Forum 550/560 kan in totaal maximaal 2.000 ingaven in alle telefoonboeken (in het centrale, in het persoonlijke en in de firmatelefoonboeken) beheren.

Tussen firma's telefoneren

Alle gebruikers van de Forum 550/560 kunnen intern met elkaar telefoneren, onafhankelijk van bij welke firma ze horen. Verbindingen tussen gebruikers van verschillende firma's zijn dus onbeperkt mogelijk.

Kosten per firma afrekenen

In de Webtoepassing Kosten kunnen de totalen van de kosten naar firma's gesorteerd, worden uitgevoerd.

Alle gebruikers, die de bevoegdheid hebben, deze toepassing te gebruiken, kunnen de totalen van de kosten van alle firma's bekijken.

PC-software instellen

Op een terminal met het OS Windows kunnen door de installatie van drivers en programma's nog meer toepassingen worden gerealiseerd. De daarvoor nodige installatieprogramma's vindt u op de product-CD, die met de Forum 550/560 wordt meegeleverd.

Om extra software te installeren gaat u als volgt te werk:

1. Onder Windows moet u zich aanmelden als administrator.

2. Plaats de product-CD.

Als uw PC passend geconfigureerd is start de CD automatisch. Kies anders uit het startmenu het item Uitvoeren. Zoek met de knop Zoeken naar het programma "cd_start.exe" van de CD. Bevestig met Openen en OK.

1. Kies uit het startmasker het gewenste keuzepunt. Volg de aanwijzingen van het programma.

Voor de verschillende toepassingen vindt u onder de volgende kopjes de handleidingen in kwestie.

PC-statusindicatie gebruiken

U kan een statusindicatie voor de Forum 550/560 instellen, die in de startbalk van een terminal ter beschikking staat. Die statusindicatie ("Systray-Programma") informeert u continu of er een ISP-, een RAS- of een LAN-LAN-verbinding via ISDN actief is. Boven-dien is het mogelijk om de actuele activeringsgraad van de externe lijnen weer te geven.

Voorwaarden

Om gebruik te kunnen maken van de statusindicatie moet u om te beginnen de TAPI installeren, zie TAPI-interface instellen vanaf pagina 243.

Let op! De functie van de statusindicatie vereist een actuele versie van de TAPI. Als u de TAPI van een vroegere versie van de Forum 550/560 gebruikt moet u eerst de nieuwe versie van de product-CD installeren.

PC-statusindicatie installeren

1. Roep het startscherm van de product-CD op (zie PC-software instellen op pagina 237).
2. Kies uit het startscherm het punt Software: Systray installeren. Volg de instructies van het programma.
3. Als u het gekopieerde programma met Start: Uitvoeren start, verschijnt de configuratie-dialoog. Kies onder de beschikbare telefooninstallaties een van de weergegeven items. Voer gebruikersnaam en paswoord in de invoervelden in onder Login.
4. Als u het controlevakje Autostart activeert, staat de statusindicatie u ook na een restart van de terminal ter beschikking.
5. Als u de invoer in de configuratiedialoog met OK bevestigt meldt de statusindicatie zich aan bij de Forum 550/560.
6. Klik met de rechter muistoets op de statusindicatie in de startbalk. Kies het item Configuratie, om de configuratiedialoog op te roepen. Kies Netwerkverbindingen of Externe lijnen om een overeenkomstige statusdialoog weer te geven.

Browser voor Forum CTI en Forum Hotel

Met een speciaal voor de Forum 550/560 aangepaste Web-browser kan u het dagelijkse gebruik van de Forum CTI en

Forum Hotel vereenvoudigen. Na elk opstarten van de terminal kan dit browserprogramma automatisch starten en de aanmeldingsprocedure uitvoeren. Daardoor staan deze toepassingen altijd ter beschikking als symbool in het info-gedeelte van de taakbalk.

Browser installeren

1. Roep het startscherm van de product-CD op (zie PC-software instellen op pagina 237).
2. Kies uit het startscherm het punt Software: Browser voor Forum CTI installeren of Software: Browser voor Forum Hotel installeren.
3. Volg de instructies van het programma.

Na de installatie vindt u een nieuwe menu-ingave in het Windows-startmenu onder Programma's: Forum CTI Browser of Programma's: HotelStarter.

Meer informatie vindt u in de Online-help van het browser-programma. Klik daarvoor in het programmavenster van de browser Forum CTI bovenaan links op het systeemmenu-symbol of op het symbool in het info-gedeelte van de taakbalk. Kies dan het commando Readme. Het Readme-bestand bij de Forum Hotel vindt u in de installatie-directory van dit browser-programma.

Opmerking: er kunnen beide browser-programma's parallel worden gebruikt.

PC-klok synchroniseren

Met de netwerkdienst SNTP (Simple Network Time Protocol) kan de interne klok van een terminal met de tijd van de Forum 550/560 gesynchroniseerd worden.

Voorwaarden

Om de Forum 550/560 de tijdindicatie van de interne klok op de voor SNTP benodigde GMT (Greenwich Mean Time) te kunnen laten terugrekenen moet u de tijdzone aangeven:

1. Roep in de Configurator de dialoog SYS Configuratie: Instellingen op. Klik op Wijzigen.
2. Geef aan, voor welke Tijdzone de tijdwaarde van de Forum 550/560 geldt en of er in die tijdzone rekening is gehouden met het Zomeruur. Bevestig met Toepassen.

SNTP instellen

Voor verschillende operating systeems kan u gebruik maken van een van de talrijke SNTP-programma's die op Internet worden aangeboden om te downloaden. Stel voor zulke programma's de Forum 550/560 als SNTP-server in.

Let op! in een Windows-domeinennetwerk zou de PDC-server (Primary Domain Controller) automatisch de functie van tijdgever over moeten nemen.

SNTP met Windows XP

Met het OS Windows XP richt u de SNTP-server in met een dubbelklik op de tijd in de startbalk. Registreer de Forum 550/560 als Server in het tabblad Internettijd.

Toepassings- interfaces

Het communicatiesysteem Forum 550/560 ondersteunt een serie toepassingsinterfaces waarmee externe systemen toegang kunnen krijgen tot functies van het communicatiesysteem. Normaliter loopt de communicatie tussen het externe systeem en het communicatie-systeem Forum 550/560 via de LAN-verbinding resp. door middel van het IP-netwerkprotocol. De desbetreffende functies variëren al naar gelang de toepassingsinterface. De eigenschappen, de werking en de voorwaarden van de verschillende toepassingsinterfaces worden toegelicht in de volgende paragrafen.

CSTA-interface

Met behulp van de interface voor "Computer Supported Telecommunications Applications" (CSTA, fase 3 conform ECMA-269 en ECMA-285 (BER) /ECMA-323 (XML), fase 2 conform ECMA-217 und ECMA-218) hebben externe programma's en toepassingen via de netwerkverbinding toegang tot diensten van het communica-tiesysteem Forum 550/560. De CSTA-interface biedt een uitge-breide en universele koppelingsmogelijkheid met toepassingen uit de Computer Telephony Integration (CTI), bijvoorbeeld:

• CTI-functies met kabelsysteemtoestellen en draadloze systeemtoestellen alsmede met SIP-toestellen
• Paging en alarmmeldingen weergeven op toestellen
• Afstandbediening met behulp van toestellen, bijv. functie- en statustoetsen voor het besturen van apparaten en in gebouwen
• Interactieve menubesturing met behulp van telefoontoestellen
• Beheersinformatie zoals gebruikersgroepen, gebruikersnamen en displaytalen wijzigen
• Doorgeven van kosten, wekoproepen, transparante keypadgegevens met kengetallen, opvragen van tijdsvarianten, berichtoproepen en CTI voor virtuele deelnemers, message-calls enz.

De CSTA-interface conform fase 2 is met beperkte functies zonder licentie beschikbaar, de aanwezige functies zijn dan vergelijkbaar met de TAPI-basisfuncties. U kunt de volgende CTI-toepassingen zonder CSTA-licentie gebruiken:

• Forum Count 500(0): deze kostenregistratiesoftware kan via de CSTA-interface kosteninformatie opvragen en gebruiken. Hiervoor is er een CSTA naar V.24-converter ("Count4CSTA") beschikbaar die met de kostenregistratiesoftware wordt meegeleverd.
• SNMP-agent: met dit Windows-serviceprogramma kan het communicatiesysteem Forum 550/560 worden geïntegreerd in een SNMP-gebaseerd netwerkbeheer. Om dit serviceprogramma te kunnen gebruiken, is er geen CSTA-gebruikersaanmelding nodig.

Om alle mogelijkheden van de CSTA-interface te kunnen gebruiken, dient u de uitgebreide functies (CSTA fase 3 BER / XML) vrij te schakelen met een licentiecode. U kunt de licentiecode inschakelen in de Configurator op de pagina SYS Configuratie: Uitbreidingen.

De toegang tot de CSTA-interface is bovendien beveiligd met het wachtwoord van een gebruikersaccount. Hiervoor kunt u een nieuw item toevoegen in de Configurator op de pagina Gebruikersmanager: Gebruiker. Voor het creëren van dit gebruikersitem dient u de gebruikersgroep "Administrators" te selecteren.

Voor het gebruik van CSTA-functies op toestellen kunnen er met behulp van gebruikersgroepen bevoegdheden worden verleend. Configureer daarvoor op de pagina Gebruikersmanager:

Gebruikersgroepen de opties onder het kopje CSTA. Raadpleeg ook de opmerkingen over die pagina van de Configurator in de online-help.

Voor de CSTA-interface kunt u bovendien eigen CTI-toepassingen ontwikkelen of bestaande CTI-toepassingen aanpassen. Daarvoor hebt u de apart verkrijgbare cd-rom nodig met daarop de ontwikkelaarsdocumentatie, bibliotheekbestanden en voorbeeldtoepassingen. Neem contact op met de Belgacom-agent als u deze cd-rom nodig hebt.

TAPI-interface instellen

Met een TAPI (Telephony Application Programming Interface) kan u een CTI-toepassing (Computer Telephony Integration) gebruiken. De CTI-toepassing maakt daarbij gebruik van de diensten van de Forum 550/560 met behulp van de op een Windows-PC geïnstalleerde TAPI-drivers.

Met een geschikte TAPI-compatibele software kunnen vele telefoonfuncties worden gestuurd, bv.: ruggespraak, makelen, conferentie, oproepovername, oproepblokkering, Oproepomleidingen.

Voorwaarden

U heeft een actieve IP-netwerk-verbinding tussen de PC en de communicatiesysteem nodig. CTI-functies kunnen alleen met systeemtoestellen worden gebruikt.

U moet daarom minstens een gebruiker voor een systeemtoestel hebben ingesteld. Bovendien hebt u een TAPI-2.1-compatibele CTI-toepassing nodig; dat kan ook het bij Windows horende programma Kieshulp zijn.

Opmerking: u kunt de TAPI-driver ook onder Windows 7 en Windows Server 2008 R2 (x64) installeren. Voor Windows Server 2008 R2 (x64) is er een aanvullende runtimebibliothek vereist. U kunt de software "Microsoft Visual C++ 2008 SP1 Redistributable Package (x64)" downloaden van de onderstaande Microsoft-website en deze installeren: http://www.microsoft.com/downloads/details.aspx?FamilyID=ba9257ca-337f-4b40-8c14-157cfdffee4e

TAPI-driver installeren

1. Roep het startscherm van de product-CD op (zie PC-software instellen op pagina 237).
2. Kies uit het startscherm het punt Software: TAPI Service provider.
3. Volg de instructies van het programma.

TAPI-verbinding instellen

Opmerking: onder Windows moet u zich aanmelden als de gebruiker voor wie de TAPI-verbinding ingesteld gaat worden.

1. Kies in het startmenu het Instellingen:
   Configuratiescherm. Kies de categorie Printers en andere hardware (bij Vista/Windows 7: Hardware en geluiden).
   Dubbelklik op het symbool Telefoon- en modemopties.

2. Ga naar het tabblad Geavanceerd.

3. Kies uit de lijst van de geïnstalleerde drivers het item Forum 500 Service provider. Klik op Configureren.

4. In de volgende dialoog vindt u een lijst met de geconfigureerde verbindingen voor de op dat moment aangemelde gebruikers. Klik op Nieuw.

5. In de volgende dialoog voert u informatie voor een nieuwe verbinding in. In het invoerveld Verbindingsnaam kan u een beschrijvende naam voor de verbinding invoeren. In het invoerveld CTI-server moet u de DNS-naam of het IP-adres van de Forum 550/560 invoeren. Met de knop [...] kan u dit adres in het LAN zoeken. Voer in de invoervelden

Gebruikersnaam en Paswoord de gebruikersinformatie van een op de Forum 550/560 ingestelde gebruiker in. Aan de gebruiker moet een systeemtoestel zijn toegewezen. Bevestig met OK.

1. De nieuwe verbinding wordt nu ingesteld. Sluit de al geopende dialogen met OK en Sluiten.

TAPI-Functie testen

1. Kies uit het startmenu de map Programma's: Accessoires: Communicatie. Start het programma Kieshulp.

Onder Windows XP of Vista wordt de Kieshulp slechts indirect opgeroepen via de kiesfunctie in het Adressenboek (in het startmenu Programma's: Accessoires). Het

programmabestand "Dialer.exe" in

"C:\Windows\System32" (Vista) is ook mogelijk.

1. Kies in het menu Extra's het commando Verbinden via ..., om het systeemtoestel te kiezen dat gebruik moet gaan maken

van de CTI-applicatie. Onder Windows XP kiest in het menu Bewerken het commando Opties. In het tabblad Lijnen kan u nu het systeemtoestel in de lijst Telefoonoproepen kiezen.

1. Voer in het invoerveld Nummer een telefoonnummer in. Bevestig met Kiezen. Onder Windows XP klikt u eerst op het symbol Kiezen. Activeer in de volgende dialoog de optie Telefoonoproep.
2. In het display van het gekozen systeemtoestel wordt het ingegeven nummer weergegeven. Neem de hoorn van de haak om te gaan kiezen.

Opmerking: de volgende opmerking is niet relevant voor Windows XP of Vista. Als het programma "Kieshulp" niet geïnstalleerd is, moet u dat alsnog doen. Open daarvoor het symbool Software in het configuratiescherm. Activeer in het tabblad Windows Setup de component Verbindingen.

LDAP-interface

Met het protocol LDAP kan er directoryinformatie worden overgedragen. Een centrale service (LDAP-server) beheert daarvoor een uitgebreide, hiërarchisch georganiseerde directory die via LDAP door een LDAP-client kan worden geraadpleegd. Het communicatiesysteem Forum 550/560 ondersteunt twee verschillende LDAP-toepassingen:

• Communicatiesysteem Forum 550/560 als LDAP-client: via LDAP kan er een externe directory worden geraadpleegd, bijvoorbeeld om de informatie die hierbij wordt ingewonnen weer te geven bij een oproep.
• Communicatiesysteem Forum 550/560 als LDAP-server: via LDAP is toegang mogelijk tot het telefoonboek dat door het communicatiesysteem Forum 550/560 wordt beheerd.

Adres opvragen met LDAP

De gegevens van het centrale telefoonboek van de Forum 550/560 kunnen met het Internet-directory-dienstprotocol LDAP (Lightweight Directory Access Protocol) vanaf een terminal in het LAN opgevraagd worden. Geef tijdens het instellen van een LDAP-compatibel programma het IP-adres van de Forum 550/560 als adres van de LDAP-server op.

LDAP met Outlook Express / Windows Mail

De LDAP-directory-dienst kan u met het e-mail-programma "Outlook Express" of "Windows Mail" als volgt instellen en bedienen:

1. Roep in het menu Extra's hetcommando Conto's op.
   De dialoog Internet-conto's wordt geopend.
2. Klik op Toevoegen. Kies uit het contextmenu het commando Directory-dienst.

3. Geef onder Directory-dienstserver (LDAP) het adres van de Forum 550/560 in. Er hoeven geen aannmeldingsgegevens te worden ingevoerd om het centrale telefoonboek te raadplegen. Als u ook items uit het centrale telefoonboek of uit het bedrijfstelefoonboek wilt opvragen, dient u hier de aanmeldingsgegevens voor de account op het communicatiesysteem Forum 550/560 in te voeren. Klik twee keer op Verder. Klik op Voltooien.

4. Controleer de werking. Roep in het menu Bewerken het commando Zoeken: Personen op.

De dialoog Personen zoeken wordt geopend.

1. Kies in de lijst Zoeken in de ingave met het adres van de Forum 550/560 uit. Geef een gebruiker in het invoerveld Naam in, bv. "Administrator". Klik op Start zoeken.

In de lijst met de gevonden ingaven moet nu het adres uit het centrale telefoonboek worden weergegeven.

Externe LDAP-server raadplegen

Het communicatiesysteem Forum 550/560 kan ook toegang krijgen tot externe adressenlijsten. Daardoor is er naast de items in het interne telefoonboek ook adresinformatie uit externe bronnen beschikbaar. Deze informatie wordt bijvoorbeeld aan het opzoeken van namen of aan de weergave van een naam voor een binnenkomend gesprek gekoppeld.

De externe adressendirectory wordt door het communicatiesysteem Forum 550/560 geraadpleegd door middel van het internet-directoryserviceprotocol LDAP (Lightweight Directory Access Protocol). Daarvoor hebt u een server in het bedrijfsnetwerk nodig die adressinformatie via LDAP versie 2 of LDAP versie 3 ter beschikking stelt. Voor de LDAP-query is er ofwel een anonieme LDAP-directorytoegang zonder wachtwoord ofwel een LDAP-directorytoegang met gebruikersnaam en wachtwoord vereist.

Opmerking: SSL-codering van de LDAP-communicatie wordt niet ondersteund.

U kunt voor iedere ingestelde firma (zie Variant voor meerdere firma's vanaf pagina 230) een afzonderlijke LDAP-directorytoegang instellen:

1. Open in de webconfigurator de pagina TEL Configuratie: Systeem: Firma's. De lijst met ingestelde firma's wordt weergegeven. Als u de variant voor meerdere bedrijven niet gebruikt, is het enige item "Firma 1".

2. Open de configuratiepagina voor de gewenste firma. Schakel onder het kopje LDAP Server de optie Status in. Voer in het invoerveld Server het IP-adres of de DNS-naam van de LDAP-server in. Een gedetailleerde beschrijving van de overige invoervelden vindt u in de online-help van het communicatiesysteem Forum 550/560.

3. Bevestig de instellingen met Toepassen.

Een LDAP-server kan voor het opslaan van verschillende soorten informatie zijn ingesteld die in een boomachtige gegevensstruc-tuur beschikbaar zijn. Naast het opvragen van adresboekitems, die gewoonlijk in het schema "InetOrgPerson" zijn opgeslagen, gebruiken veel bedrijven de LDAP-server bijvoorbeeld ook voor

het centrale beheer van gebruikersaccounts. Het volgende screenshot geeft daarvan een voorbeeld:

Voor het instellen van de LDAP-query dient de beheerder van de LDAP-server in dergelijke gevallen aan te geven in welk gedeelte van de boomstructuur de gewenste adresinformatie is opgeslagen. Het gedeelte van de boomstructuur heeft een technisch adres (DN, "Distinguished Name"). Dit technische adres (in het bovenstaande voorbeeld "ou=people,dc=mycompany,dc=com" kan in de webconfigurator op de pagina TEL Configuratie:

Systeem: Firma's met de instelling BaseDN worden bepaald. Als de LDAP-server een anonieme query niet toestaat, configu-reert u ook de instellingen Gebruikersnaam en Paswoord voor een LDAP-gebruikersaccount met leesbevoegdheid.

Het gebruik van via LDAP opgevraagde adresinformatie is standaard voor alle gebruikersgroepen ingeschakeld. U kunt deze functie voor afzonderlijke gebruikersgroepen uitschakelen. Schakel daarvoor in de webconfigurator op de pagina Gebruikersmanager: Gebruikersgroepen onder het kopje Telefoonboek de optie LDAP gebruiken uit.

Na het instellen is de via LDAP opgevraagde informatie beschikbaar op bevoegde systemtelefoons, DECT-systeemtoestellen en SIP-systeemtelefooons alsmede in de toepassingen "

Forum 500 CTI" en "Forum CTI Touch". Via LDAP opgevraagde informatie wordt gebruikt bij het zoeken in het telefooboek en voor de weergave van namen bij binnenkomende oproepen, als aanvulling op de informatie uit het interne telefoonboek. Houd daarbij rekening met de volgende opmerkingen:

• Als u de LDAP-query voor een firma hebt ingesteld, wordt het zoeken in het telefoonboek voor de gebruikte DECT-systeemtoestellen en kabelsysteemtelefoons gewijzigd. In plaats van de permanente weergave van zoekresultaten tijdens het invoeren, moet er nu eerst een tekenreeks worden ingevoerd. Er worden pas zoekresultaten weergegeven als de zoekfunctie is gestart.
• Ieder afzonderlijk via LDAP opgevraagd record wordt gedurende een instelbare tijd in een buffergeheugen in het communicatiesysteem Forum 550/560 opgeslagen (instelling: Cache wissen in minuten, 50 buffergeheugenitems per firma met een afzonderlijke klok voor elk item). U dient die tijd te beperken (tot bijv. 10 minuten) als bijvoorbeeld de toewijzing van gasten en telefoons op de kamers van een hotel met behulp van de LDAP-server wordt beheerd. Als u de instelling Cache wissen op 0 minuten zet, wordt het buffergeheugen niet automatisch leeggemaakt. Maak het buffergeheugen leeg als dat nodig is. Selecteer daarvoor op de pagina

TEL Configuratie: Systeem: Firma's de firma-items die u wilt verwijderen en klik op de knop LDAP Cache wissen.

• In het ideale geval zijn oproepnummers op de LDAP-server in het formaat E.123 met een plus en het internationale landnummer ervoor opgeslagen. Bovendien dienen de in de standaardroute van een firma geconfigureerde bundels voorzien te zijn van de instelling E.164 conversie (zie E.164 conversie vanaf pagina 196). Speciale oproepnummers, zoals het alarmnummer "100", dienen niet via LDAP maar in het telefoonboek van het communicatiesysteem te worden beheerd.
• Een oproepnummer dat via LDAP wordt opgevraagd, wordt voorafgaand aan het gebruik gezuiverd. Daarbij worden eerst de vooraan geplaatste "0"-tekens tussen haakjes verwijderd, bijv. bij "[phone]". Vervolgens worden alle tekens verwijderd die geen cijfers of plus-tekens zijn.

Als het daaruit resulterende oproepnummer in E.123-formaat voorhanden is, wordt de vooraan geplaatste plus vervangen door "00". Bovendien wordt het bezettingskengetal van de standaardroute van de firma ervoor geplaatst en worden (indien ingesteld, zie E.164 conversie vanaf pagina 196)

eventueel het eigen kengetal en het eigen stamoproepnummer verwijderd.

Als het daaruit resulterende oproepnummer niet in E.123-formaat voorhanden is, bepaalt de optie Oproepnummer voor het actuele firma-item op de pagina TEL Configuratie:

Systeem: Firma's de verdere gang van zaken:

- Optie Oproepnummer staat op transparant: het door de LDAP-server opgevraagde oproepnummer wordt zonder verdere wijzigingen gebruikt.

- Optie Oproepnummer staat op converteren: selecteer deze optie als de LDAP-server oproepnummers zonder bezettingskengetal levert. Bij oproepnummers met vooraan geplaatste "0" wordt het bezettingskengetal van de standaardroute van de firma ervoor geplaatst en worden (indien ingesteld, zie E.164 conversie vanaf pagina 196) eventueel het eigen kengetal en het eigen stamoproepnummer verwijderd.

- Optie Oproepnummer staat op converteren met lijnkengetal: selecteer deze optie als de LDAP-server oproepnummers met bezettingskengetal voor de standaardroute van de firma levert. Bij oproepnummers met vooraan geplaatst bezettingskengetal van de standaardroute van de firma worden (indien ingesteld, zie E.164 conversie vanaf pagina 196) eventueel het eigen kengetal en het eigen stamoproepnummer verwijderd.

- U kunt als LDAP-server ook een ander communicatiesysteem uit de serie /Forum 500/Forum 5050 raadplegen. Als u bijvoorbeeld meerdere communicatiesystemen koppelt (zie Netwerken van communicatiesystemen vanaf pagina 182), kunt u daarmee oproepnummerinformatie op een centraal communicatiesysteem beheren. Houd er rekening mee dat via LDAP opgevraagde informatie niet via de LDAP-server van hetzelfde communicatiesysteem wordt doorgegeven.

Voor overige LDAP-configuraties, voor de koppeling van verdere gegevensbronnen en voor andere oproepnummerconversies kunt u het programma Forum Name gebruiken. Het programma Forum Name biedt nadat het met een licentiecode is vrijgegeven een LDAP-service die door het communicatiesysteem Forum 550/

560 kan worden geraadpleegd. Met het programma Forum Name zijn de volgende eigenschappen beschikbaar:

• Bundelen van meerdere gegevensbronnen: opvragen bij een of meer LDAP-servers en bestandsbronnen in de formaten CSV of LDIF.
• Rule-based conversie van oproepnummers, afzonderlijke configureerbare regels voor het zoeken van oproepnummers bij namen en voor de conversie van oproepnummers voor uitgaand kiezen.

SNMP-interface

In veel bedrijven worden de op het netwerk aangesloten componenten met behulp van netwerkbeheerssoftware bewaakt. De beheerssoftware ("SNMP-manager") communiceert met de netwerkcomponenten met behulp van SNMP (Simple Network Management Protocol).

U kunt het communicatiesysteem Forum 550/560 integreren in het SNMP-gebaseerde netwerkbeheer. Daarvoor bestaat er een Windows-serviceprogramma ("SNMP Agent"). De SNMP-agent communiceert met het communicatiesysteem Forum 550/560 via de CSTA-interface. De via de CSTA-interface opgevraagde status-informatie wordt door de SNMP-agent doorgestuurd naar de net-werkbeheerssoftware.

Opmerking: de SNMP-agent gebruikt de CSTA-interface van het communicatiesysteem Forum 550/560 in een daarvoor bestemde bedrijfsmodus. Voor het gebruik hebt u daarom geen extra CSTA-licentiecode nodig.

De SNMP-agent ondersteunt SNMP-traps conform SNMP versie 2. Als de SNMP-agent niet kan worden bereikt, kan het communica-tiesysteem Forum 550/560 maximaal 100 fout- of statusmeldin-gen voorlopig opslaan. Houd er tevens rekening mee dat er voor het communicatiesysteem Forum 550/560 een SNMP-beschrij-vingsbestand (MIB, Management Information Base) bestaat dat u op de product-cd vindt.

SNMP-agent installeren

Installeer de SNMP-agent op een Windows-pc. Kies een pc die normaliter permanent wordt gebruikt, bijv. een Windows-server.

1. Voer de aanmelding op de pc als gebruiker met administratorrechten uit.
2. Start het installatieprogramma voor de SNMP-agent (bestandsnaam: "Forum5000_Setup.exe"). U vindt het programma op de product-cd in de directory ...\Forum.
3. Voer de stappen van de installatie-assistent uit. Schakel daarbij tijdens de stap Onderdelen kiezen alle componenten uit behalve de component SNMP Agent.
4. In de installatie-assistent wordt nu de stap IP-adres weergegeven. Voer het IP-adres van het communicatiesysteem Forum 550/560 in.
5. Sluit de installatie-assistent af met de knoppen Volgende, Installeren en Voltooien.

Bij de installatie wordt er een Windows-service "Forum 5000 Supervisor Service" ingesteld. Deze service start de SNMP-agent. Daardoor wordt de SNMP-agent automatisch met Windows gestart en op de achtergrond uitgevoerd, ook als er geen Windows-gebruiker is aangemeld.

SNMP instellen

Om te kunnen werken, heeft de SNMP-agent het IP-adres van de SNMP-manager nodig. Naar dat IP-adres worden de systeemmeldingen in de vorm van SNMP-traps verzonden. U kunt het IP-adres van de SNMP-manager in de configurator van het communicatiesysteem Forum 550/560 beheren:

1. Open de webconsole van het communicatiesysteem Forum 550/560.
2. Navigeer in de Configurator naar de pagina TEL Configuratie: Instellingen. Klik op de knop Wijzigen.

TEL Configuratie: Instellingen: SNMP

1. Voer in het invoerveld SNMP Manager het IP-adres van de SNMP-manager in.
2. Bevestig de invoer met Toepassen.

Het IP-adres van de SNMP-manager wordt via de TFTP-server van het communicatiesysteem Forum 550/560 in een configuratiebestand ter beschikking gesteld aan de SNMP-agent.

Vragen en antwoorden

In dit hoofdstuk vindt u tips hoe u zelf functies die problemen opleveren of storingen van uw Forum 550/560 kan verhelpen.

Let op! Reparaties aan de Forum 550/560 mogen alleen door vakkundig personeel worden uitgevoerd.

Dat de Forum 550/560 bedrijfsklaar is wordt door de volgende LED's gemeld:

Plaats van de LED's op de Forum 550/560

Algemeen/Hardware

Vraag: de Forum 550/560 toont geen functie.

Overtuig u ervan dat de netstekker correct is aangesloten.

Sluit een ander apparaat op de contactdoos aan om vast te stellen of die van spanning wordt voorzien.

Vraag: de netstekker is correct aangesloten, er staat spanning op de contactdoos, maar desondanks reageert de Forum 550/560 nog steeds niet.

GEVAAR! Gevaarlijke spanningen in het apparaat. Om de installatie stroomloos te maken, moet u de netstekker uit het stopcontact te trekken!

Licht het controlelampje op (+3,3V/-42V LED)?

Als dat niet het geval is, meldt u zich bij uw servicecenter of uw speciaalzaak. Het kan zijn dat de voedingseenheid van de Forum 550/560 defect is.

Vraag: na de restart van de Forum 550/560 geeft geen enkel aangesloten toestel iets aan op het display.

De startprocedure van de Forum 550/560 neemt enige tijd in beslag.

Controleer vervolgens of het centrale controlelampje (activiteits-LED) groen brandt en in regelmatige intervallen snel knippert. Dit toont aan dat de Forum 550/560 correct is opgestart en opnieuw bedrijfsklaar is. Meer informatie vindt u in het hoofdstuk Modules vanaf pagina 72.

Als het heropstarten van de Forum 550/560 niet met succes is afgesloten, zet u de Forum 550/560 terug in de standaardinstelling (zie daarvoor het hoofdstuk Systeemgegevens terugzetten vanaf pagina 106).

Telefoneren

Vraag: het is niet mogelijk om extern te telefoneren.

Controleer de verbinding tussen de NTBA en de Forum 550/560.

Kijk in de Configurator na of de externe S₀ -aansluitingen correct zijn ingesteld (menu TEL Configuratie: Aansluitingen: S₀ ).

• Is de configuratie installatie-aansluiting/aansluiting voor meer-dere toestellen correct?
• Aansluiting verbonden met NTBA?
• Geen fouten in de bedrading?
• Afsluitingsweerstanden correct ingesteld?

Controleer de status van de lijnen. Open in de Configurator de pagina Systeeminfo: TEL Configuratie: Lijnen. Voor de in de route "Externe lijn" gebruikte Bundel moet bij Status een groen vinkje staan.

Vraag: de Forum 550/560 is op een NTBA in point-to-multipoint-configuratie aangesloten. Hoe komt het dat er nu geen externe verbindingen kunnen opgebouwd worden?

In de standaardinstelling is een tweede externe S₀ -aansluiting voor een NTBA in de configuratie van het communicatiesysteem ingesteld. Daaraan wordt bij het toewijzen van externe lijnen de voorkeur gegeven.

Deactiveer de betreffende S₀ -aansluiting in de Configurator (menu TEL Configuratie: Aansluitingen: S₀ ).

Vraag: één van de telefoons doet het helemaal niet.

Controleer of de telefoon correct is aangesloten.

Kijk bovendien of de gebruikte aansluiting in de Configurator correct is ingesteld (menu TEL Configuratie: Aansluitingen).

Vraag: één van de telefoons kan niet extern telefoneren.

Controleer of een gebruiker voor de telefoon is ingesteld. Als dat niet het geval is, gelden de instellingen van de gebruikersgroep Guests voor de telefoon in kwestie. Deze gebruikersgroep heeft standaard geen bevoegdheid om extern te bellen.

Controleer ook of de voor de telefoon ingestelde gebruiker lid is van een gebruikersgroep met externe bevoegdheid (Configurator, menu Gebruikersmanager: Gebruikersgroepen).

Kijk ook na of het interne nummer van deze telefoon in de inkomende oproepverdeling is ingesteld (Configurator, menu TEL Configuratie: Oproepverdeling).

Vraag: op een telefoon kan een eigenschap (bv. oproepomleiding instellen) niet worden gebruikt, hoewel die eigenschap in de Configurator van de Forum 550/560 is ingesteld.

Controleer of de voor deze telefoon ingestelde gebruiker lid is van een gebruikersgroep met bevoegdheid om deze eigenschap te gebruiken (Configurator, menu Gebruikersmanager: Gebruiker en Gebruikersgroepen). Een aantal eigenschappen kan pas gebruikt worden als de systeem-PIN veranderd is.

Vraag: een aangesloten ISDN-telefoon geeft niets weer.

U heeft de ISDN-telefoon op een externe S₀ -interface (RJ-45-bus) aangesloten. Deze zijn alleen bedoeld voor de verbinding met een NTBA. Sluit de telefoon op de interne S₀ -interface (drukklemmen) aan.

Vraag: vanaf een ISDN-telefoon kan weliswaar worden gebeld, hij is zelf echter niet bereikbaar.

U moet het interne nummer dat u in de Configurator (menu TEL Configuratie: Aansluitingen: S₀ ) voor deze ISDN-telefoon heeft ingesteld, op de ISDN-telefoon als MSN programmeren. Tips daarvoor vindt u in de handleiding van de ISDN-telefoon.

Vraag: een ISDN-telefoon gaat altijd over als er een andere deelnemer aan de S₀-bus wordt opgebeld.

Ook in dit geval moet u op de ISDN-telefoon MSN instellen (zie antwoord hierboven).

Vraag: de oproepverdeling: uitgaand kan deze aan de point-to-multipoint niet worden ingesteld.

U heeft een point-to-multipoint en een point-to-point parallel ingesteld. In dat geval worden alle verbindingen naar extern

opgebouwd via de point-to-point. U kan in de Configurator (menu TEL Configuratie: Oproepverdeling) de uitgaande oproepverdeling alleen voor de systeemaansluiting instellen.

Voor afzonderlijke verbindingen kan d.m.v. een kengetalprocedure een MSN gericht worden toegewezen. Tips daarvoor vindt u in de handleiding "Forum 500 / Forum 5000 – Standaardtoestellen".

Vraag: welke oorzaak kunnen problemen bij het ontvangen resp. zenden van faxen hebben?

De oorzaak is zeer vaak een probleem met de ISDN-L1-synchronisatie die door de provider wordt geleverd. Bij een onzuivere synchronisatie is de jitter-waarde weliswaar onhoorbaar voor het menselijke oor, gegevenstransmissies via modem of fax kunnen echter gestoord zijn. Controleer of en welke ISDN-lijn de synchronisatie levert. Op één van de geïnstalleerde ISDN-interfacekaarten (Forum 550 Card 8 S0/T0 of Forum 550 Card PRA) moet de LED 3 permanent groen branden. Details vindt u onder L1 klok-puls vanaf pagina 185.

Eventueel loopt de faxgegevenstransfer via een gecomprimeerde VoIP-lijn. Controleer of voor de a/b-aansluiting de instelling "Fax" actief is. Kies voor de toegepaste VoIP-lijn een VoIP-profiel dat de niet-comprimerende codec G.711 bevat.

DECT

Vraag: het controlelampje van het DECT-basisstation Forum knippert, maar geen van de DECT-handtoestellen functioneert.

Controleer of de toestelinstelling voor de U_pn -aansluiting in kwestie is ingesteld op DECT-basisstation Forum (Configurator, menu TEL Configuratie: Aansluitingen: U_pn ).

Als er meerdere DECT-basisstations Forum zijn geïnstalleerd, geeft het knipperende controlelampje aan dat de synchronisatie nog niet is voltooid.

Vraag: het controlelampje van het DECT-basisstation Forum licht continu op, maar een van de DECT-handtoestellen toont "Geen verbinding".

U heeft nog geen aansluiting voor de handset ingesteld. Maak dit in de Configurator aan en begin met het aanmelden (menu:

TEL Configuratie: Toestellen: DECT-toestellen).

Vraag: is het mogelijk om de tijd voor het aanmelden te verlengen?

U moet de IPEI van het handset in de Configurator met de hand ingeven. Dan wordt de tijd voor het aanmelden verlengd tot een uur (menu: TEL Configuratie: Toestellen: DECT-toestellen).

Vraag: een DECT-handset van een andere producent functioneert niet.

Controleer of het handset de DECT-GAP-standaard ondersteunt. Controleer ook of voor het handset in de Configurator de instelling GAP gezet is (menu: TEL Configuratie: Toestellen: DECT-toestellen).

Vraag: het duurt zeer lang voor de DECT-basisstations starten. Wat kan de oorzaak hiervan zijn?

Dit gedrag kan wijzen op een probleem met de synchronisatie. Zie ook welke oorzaak kunnen problemen bij het ontvangen resp. zenden van faxen hebben? vanaf pagina 258.

Koppeling van telecommunicatie- installaties

Vraag: waarom kan ik van een ander communicatiesysteem niet via de lijst met gemiste oproepen terugbellen?

U ontvangt een interne oproep, bijvoorbeeld via een vaste Q.SIG-verbinding. Welke routekengetallen u zelf voor het terugbellen moet kiezen, staat niet automatisch in de oproepinformatie die met Q.SIG wordt verzonden. U moet het terugbellen daarom in de bundelconfiguratie instellen. Open de pagina TEL Configuratie: Lijnen: Bundel. Wijzig de gewenste Q.SIG-bundel en voer het routekengetal voor het terugbellen in het invoerveld Prefix voor bronoproepnummers bij inkomend intern.

Vraag: waarom kan ik een communicatiesysteem niet indirect via een ander communicatiesysteem bereiken?

U hebt bijvoorbeeld drie communicatiesystemen door middel van twee vaste Q.SIG-verbindingen onderling verbonden. Bij het instellen van de routes hebt u de instelling Type op de standaardwaarde Bedrijf" laten staan. Het doorverbinden van interne oproepen door het middelste communicatiesysteem is echter alleen voor interne routes mogelijk. Wijzig de instelling Type voor alle betrokken routes en zet de instelling op "Intern".

LAN

Vraag: het is niet mogelijk om een netwerkverbinding met de Forum 550/560 op te bouwen.

Controleer of het controlelampje op de switch en op de netwerk-kaart van de PC's een correcte verbinding aangeven.

Controleer de LAN-controlelampjes van de Forum 550/560.

Om vervolgens te controleren of er een netwerkverbinding met de Forum 550/560 bestaat, voert u in het Windows startmenu onder "Uitvoeren" het commando "Ping IP-adres" (bv. ping 192.168.99.254) in.

Vraag: hoe kan ik het IP-adres van de Forum 550/560 te weten komen?

Om het IP-adres te weten te komen, voert u aan een aangesloten systeemtelefoon de kentgetalprocedure * 1 8 2 in.

Met de procedure * 1 8 3 kan u ook het netmask bekijken.

Vraag: de netwerkverbinding functioneert maar in de browser wordt niets weergegeven.

Voer het IP-adres van de Forum 550/560 volledig in, inclusief de kenmerken van het protocol, bijvoorbeeld http://192.168.99.254/.

Controleer of de browser voor een verbinding via een proxy-server is ingesteld. Als dat het geval is deactiveert u de instelling "verbinding via proxy-server".

Vraag: ik heb de Forum 550/560 net nog via het netwerk geconfigureerd. Hoezo kan er nu geen verbinding via externe toegang worden gebruikt?

Netwerkkaarten ent adapters voor de externe toegang kunnen niet met dezelfde routinginstelling worden gebruikt. Deactiveer de netwerkkaart en verbindt dan pas via externe toegang.

Vraag: in ons inmiddels gegroeide netwerk zijn meerdere segmenten via een centrale router verbonden. Hoe kunnen PC's uit alle segmenten verbinding opnemen met de Forum 550/560?

Gebruik in de Configurator de instelling Netwerk: Routering. Maak voor ieder netwerksegment een geschikte statische net-route.

Vraag: de IP-adressen worden in ons netwerk door de Forum 550/560 dynamisch toegewezen via DHCP. Kan ik voor onze interne server-pc's (mail, web) het IP-adres vast toewijzen?

U hebt een statische adrestoewijzing voor deze pc's nodig. Creëer daarvoor in de Configurator naaminvoeren in het menu Netwerk: Hosts. Geef voor de toegewezen namen en IP-adressen een statische DHCP-invoer op onder Netwerk: DHCP. Schakel daar ook de "dynamische en gereserveerde adressenverstrekking" in.

Internet

Vraag: ik kan onze externe bedrijfshomepage niet oproepen.

De Homepage van uw bedrijf is extern onder "www.firma.nl" oproepbaar. U heeft in de Configurator als domein "firma.nl" aangegeven. Daarmee geldt de URL van de homepage van uw firma als interne URL, hij kan alleen door het invoeren van het directe IP-adres worden aangesproken. Verander eventueel de domeininstelling in het menu Netwerk: LAN.

Vraag: hoezo functioneert een aantal Internet-diensten niet, hoewel ze bij het directe inbellen via een modem gebruikt kunnen worden?

Een aantal Internet-diensten vereist een actieve verbindingsop-name vanuit het Internet. Dit wordt door de ingestelde filterregels verhinderd. Bovendien is het door de voorgenomen adresvertaling (NAT) niet mogelijk om inkomende Internet-verbindingen direct door te verbinden naar een aangesloten PC.

In de Configurator onder Netwerk: Port Forwarding kunnen inkomende diensten worden omgeleid. U dient de computer of server, die het doel van de omleiding is, te beveiligen met eigen firewall-software.

Vraag: via een SIP-verbinding zijn spraakverbindingen alleen naar een kant mogelijk. Waar ligt dat aan?

U gebruikt als internet-toegangsrouter niet de Forum 550/560 of er is geen contact met de STUN-server van de SIP-provider mogelijk. Schakel de SIP-ondersteuning op uw internet-toegangsrouter in. Of stel de Forum 550/560 in als internet-toegangsrouter. Corrigeer de STUN-instelling onder TEL Configuratie: Lijnen: SIPoperator.

Vraag: kan een Q.SIG-IP-verbinding ook worden gecreëerd bij internet-toegangen met dynamische IP-adrestoewijzing?

Q.SIG-IP-verbindingen vereisen om technische en veiligheidsredenen een vaste IP-toewijzing. Daarom hebt u een internetverbinding met vast toegewezen IP-adres. Het is wel mogelijk om de Q.SIG-IP-verbinding via een VPN-verbinding te laten lopen. De VPN-verbinding heeft op zijn beurt de mogelijkheid om het IP-adres van het tegenstation bij de VPN-verbindingsopbouw via een DynDNS-service te bepalen. VPN en DynDNS kunnen daarbij met externe servers of outers worden uitgevoerd.

Technische gegevens

Neem de technische gegevens van de verschillende modules in acht in het hoofdstuk Modules vanaf pagina 72.

Component Pag.
Frame 1-12 van de Forum 550/560
- Backplane-systeem BPV+1-12: voedingsspanningen en systeemsignalen voor maximaal 2 netadapters, 1 centrale sturingskaart en 12 interfacekaarten	46
- Afmetingen: 4,5 HE (1 HE = 44,45 mm) 19"-frame volgens DIN 41494 deel 5 voor montage in een 19"-kast	-
- Aantal slots: 12 39
Cascadering van twee 19"-frames
- Kabellengte: 50 cm; 1:1 netwerkkabel tussen master en slave	176
- Aantal kanalen: 236 -
Modules
- Voeding Forum 550 Power Supply (met AC/DC-omvormer)	74
- Centrale sturingskaart Forum 550 Card main processor 77
- Lijnmodule Forum 550 Card PRA 81
- Lijn- of deelnemermodule Forum 550Card 8 S0/T0 85
- Deelnemermodule Forum 550 Card 8 digital extensions 88
- Deelnemermodule Forum 550 Card 8 analogue extensions	90

Hieronder vindt u een overzicht van de uitbreidingsgrenzen van de Forum 550/560. Deze uitbreidingsgrenzen ontstaan uit de combinatie van verschillende interfacekaarten.

Uitbreidingsgrenzen Forum 550

Algemene uitbreidingsgrenzen
2	F
1 CompactFlash-kaart
Maximaal aantal aansluitingen ...	met module...
2 (1 x Ethernet, 1 x V.24) Forum	550 Card main processor
4 x S2M	Forum 550 Card PRA
24 x S0 (intern of extern bruikbaar)	Forum 550 Card 8 S0/T0
24 x Upn Forum 550 Card 8 digital extensions
24 x a/b Forum 550 Card 8 analogue extensions

Opmerking: in de online-help vindt u het overzicht van de grenswaarden die bij de configuratie van de Forum 550/560 in acht moeten worden genomen.

Milieu-informatie

• Voor het produceren van de apparatuur die u hebt aangekocht, werden natuurlijke hulpbronnen aangeboord en benut. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu.
• Om te verhinderen dat deze stoffen in ons milieu terechtkomen en om tevens verspilling van de natuurlijke hulpbronnen tegen te gaan, verzoeken wij u de geschikte inleverings- en inzamelingssystemen te benutten. Die systemen zullen de meeste materialen waaruit uw opgebruikte apparatuur bestaat op afdoende wijze hergebruiken of recycleren.
• Het symbool met de doorkruiste vuilnisbak verzoekt u dergelijke systemen te gebruiken.
• Als u meer informatie wenst over de inzamelings-, hergebruiks- en recycleringssysteemen, gelieve contact op te nemen met uw gemeentelijke of regionale dienst voor afvalverwerking.
• U kan ons ook altijd contacteren als u meer informatie wenst over de invloed van onze producten op het milieu.

Index

Numerics

19"-frame 31, 38

A

a/b-aansluitingen 61

Aanmeldingsprocedure 239

Aansluitingen (zie Interfaces) 51

Actor zie Parlofoon 63

Adapter Kabel (RS-232 - RJ-45) 32

B

Backpanel 31

Vervangen 46

Basisinstellingen 19, 106

Bevoegdheden 20

Internet-functies 27

Systeemgegevens

terugzetten 106

Besturingsmodule

Functiebeschrijving 77

Bevoegdheden 20

Bevoegdheidswisseling 211

Bezettoetsen 207

Bundel 192

C

Cascaderen van

communicatiesystemen 17 6

CF tracking 206

Codec 129

Codecs 133

Codering 165

COM-aansluiting 66

Communicatiesysteemnummer 195

Configuratie 95

Op afstand 102

Opslaan en laden 101

Vooraf 102

Voorbereiden 98

Webconsole oproepen 98

Configuratievoorbeelden 108

Inleiding TCP/IP 109

LAN met IP server 114

LAN zonder server 111

CSTA 14, 241

CTI 14

D

DDI-lijnen 140

DECT 258

codering 165

DECT over IP 163

DECToverIP 16

DHCP-Server 146

Diagnose

Oproepomleiding 206

Directtoets 215

DNS 112, 115

DSL-aansluiting 65

DSS1 184

DTMF 133

E

E.123 143

E.164 conversie 196

Eigenschappen 12 Internet-functies (Basisinstellingen) 27 Telefoonfuncties 19

E-mail 17, 120

F

Fax (codec bij VoIP) 133

Fixed Mobile Conversion 196

Forum 550 Card 8 analogue extensions 90

Forum 550 Card 8 digital extensions 58, 88, 179

Forum 550 Card 8 S0/T0 53, 85

Forum 550 Card main processor 64, 177 zie Sturingskaart 77

Forum 550 Card PRA 81, 181, 185

Forum 550 Media Gateway Card 92

Forum 550 Power Supply zie Netadapters 74

Forum CTI browser 239

Forum Hotel browser 239

Forum iPhone PC 160

Forum Keypad 530 213

Forum Phone [phone]

Frame 1-12 31, 38

G

Gastentelefoon 211

Gesprekstoetsen 213

Groepsoproepgroepen Oproepomleiding 203

H

Hardware 255

Headset 71

I

Installatie 31, 33

Inhoud van de levering 32

Interfaces 43

Montage in een 19"-rack 38

Montageplaats 37

Netadapter 44

Sturingskaart 41

Interface-kaarten 12, 31 Installatie 43

Interfaces

a/b 61

Forum 550 Card 8 analogue extensions 90

Forum 550 Card 8 digital extensions 88

Forum 550 Card 8 S0/T0 85

Forum 550 Media Gateway Card 92

LAN 64

Overzicht 51

PCM 64, 65, 177

S0 53, 57

S2M 81

Upn 57

V.24 14, 66

Internationaal

oproepnummer 196

Internet 262

E-mail 120

Internet-toegang 119

Kosten 119

NAT 120

Toegang 17

Web 119

IP Phone Configurator 156 ISDN-L1-synchronisatie 181

K

Klok 240

L

LAN-aansluiting 64 Landnummer 196 LCR 193 LDAP 246 Lijntoets 214

M

Makelaarteam 221 Media-gateway 137 MGW 137 Interfacekaart 92

N

NAT 120 Netadapter 31 Installatie 44 Netadapters 12 Functiebeschrijving 74 Netwerk van communicatiesystemen 18 2 Netwerkintegratie 15 NTBA 256 NTBBA 65 Nummerherhalingslijst 208 Nummering 194

0

Oproepafleiding 201 Oproepomleidingen 200 Oproepomleidingsketen 200 Outlook Express 246

P

PC-klok synchroniseren (SNTP) 240 PCM-aansluiting 64 PC-statusindicatie 238 PIN-code-telefonie 208 Pin-toewijzing a/b-interface 63 IAE 55 S0-interface 53 Upn-interface 59 V.24-interface 66 Point-to-multipoint- aansluiting 13, 182 Point-to-point-aansluiting 13 Privégesprekken 208

Q

Eerste configuratie 95

SIP 133

Extern 125, 138

Forum IPhone 512 145

Forum IPhone 545 145

Intern 126

SIP (extern) 16

SIP (intern) 16

SIP-DDI 140

SIP-tie-line 16, 190

Slots 39

SNTP 240

Software-update inlezen 106

Spraakkwaliteit 130

Storingen zelf verhelpen 254

Stroomuitval 49

Sturingskaart 12, 31

Installatie 41

Systeemaansluiting 182

Systeemgegevens

terugzetten 106

T

TAPI 14, 196, 243

TCP/IP 109

Team van drie 218

Teamfundi e s

Inleiding 213

Verklaring van de

toetsen 213

Teamtoets 214

Telecominstallatie-

koppeling 207

Telefoneren 256

Telefoonfuncties

Basisinstellingen 19

TFTP-Server 146

Tijd

bij stroomuitval 49

Tijdzone 240

Toestellen

Overzicht 51

Transparante codecs 134

U

Update

Opmerkingen 206

V

VAD 136

Vaste-verbindingslijnen 186

Veiligheidsinstructies 33

Virtuele oproepnummers

Oproepomleiding 203

Voedingsadapter 67

Voice Activity Detection 136

Voice Mail 62

VoIP 122

VoIP-profiel 133

VoIP-systeemtelefoons 124, 150

Vragen en antwoorden 254

W

Wachtmuziek 61, 107

Windows Mail 246

z

Zonenummer 196

Gebruiksaanwijzing:

Alle gebruiksaanwijzingen van onze Forum®-telefooncentrales zijn beschikbaar op een meegeleverde cd-rom en op onze internetsite via het volgende adres: www.belgacom.be/pabx.

Diagnose van het probleem:

Gelieve bij een panne of een technisch probleem steeds de hiernavolgende tests uit te voeren alvorens onze technische support te contacteren.

Wij verzoeken u het resultaat van de tests aan onze operator ⁽¹⁾ mee te delen om de diagnose gemakkelijker te kunnen stellen.

In sommige gevallen kan onze helpdesk het probleem op afstand oplossen. Daardoor is een bezoek van een technicus niet nodig en wordt de herstellingstijd aanzienlijk ingekort.

Probleem met een telefoontoestel aangesloten op uw centrale:

1. Een reset uitvoeren door het toestel te ontkoppelen en weer aan te koppelen.
2. De verbindingen, kabels en diverse stekkers controleren. Tests uitvoeren met de kabels van een ander toestel dat wel correct functioneert.
3. Het defecte toestel testen via een andere contactdoos of een toestel van hetzelfde type dat wel correct functioneert.

Probleem met een draadloos DECT-toestel:

1. De batterijen verwijderen en terugplaatsen.
2. De verbindingen van de lader controleren.
3. Het DECT-toestel in de nabijheid van elk van de antennes testen.

Algemeen probleem met de externe of interne communicaties:

1. Nagaan of de installatie nog steeds door de 230 V gevoed wordt.
2. Een reset van de Forum centrale uitvoeren: De 230 V-voeding gedurende enkele seconden te onderbreken. Tevens de Forum UPS-noodvoeding ontkoppelen. Weer aankoppelen en enkele minuten wachten tot het systeem opnieuw start. Opgelet: het systeem zal gedurende die tijdsspanne onbruikbaar zijn (kan tot 30 min. oplopen).

Als het probleem blijft duren, kan u onze technische support contacteren.

(1) Onze technische support contacteren:

Als het probleem blijft duren na uitvoering van deze tests:

Onze website www.belgacom.be consulteren of onze technische support 24 uur per dag op de volgende nummers contacteren:

• particulieren en KMO's: 0800 22 700
• grote bedrijven: 0800 22 100

De configuratie wijzigen:

Om uw installatie te wijzigen, hardware wil bijvoegen of de programmering van uw Forum®-telefooncentrale wil aanpassen, onze klantendienst contacteren op de volgende nummers:

• particulieren en KMO's: 0800 22 800
• grote bedrijven: 0800 22 200

Voor meer informatie:

• belt u 0800 22 400
- bezoekt u in het Internet www.belgacom.be/pabx
- Wendt u zich tot uw Belgacom-verkooppunt
