AW12 - Elektrisch module MARMITEK - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw apparaat module (inbouwschakelaarmodule)
Merk	Marmitek
Model	AW12
Voedingsspanning	230V - 50 Hz
Stroomverbruik	< 20 mA capacitief
Schakelvermogen (ohmse belasting)	3600 W / 230V
Schakelvermogen (inductief/capacitief)	600 W / 230V
Schakelvermogen (gloeilampen/laagspanning halogeen)	2000 W / 230V
Signaalgevoeligheid	15 mVpp min, 50 mVpp max bij 120 kHz
Ingangsimpedantie	> 180 Ohm (P-N) bij 120 kHz
Omgevingstemperatuur (bedrijf)	-10°C tot +40°C
Omgevingstemperatuur (opslag)	-20°C tot +70°C
Afmetingen	46 x 46 x 17 mm
Communicatie	Marmitek X-10 PLC (1-weg)
Adressering	Instelbaar via programmeerstand (HuisCode A-P, UnitCode 1-16)
Aansluitingen	Draad voor drukschakelaar/pulsdrukschakelaar en klemmen voor Fase, Nul en geschakelde fase
Gebruik	Binnenshuis, droge ruimten
Installatie	Door erkende installateur
Milieu-informatie	Apart inzamelen volgens EU-richtlijn 2002/96/EC
Garantie	Vervalt bij oneigenlijk gebruik of zelf repareren
Fabrieksinstelling	Adres A1, geen reactie op All Lights On/Off/All Units Off

Veelgestelde vragen - AW12 MARMITEK

Hoe stel ik het adres van de AW12 in?

Zet de module in de programmeerstand door het relais 5 keer van status te laten wisselen (via schakelaar of X-10 commando's). Stuur vervolgens tweemaal het gewenste adres (bijv. B2 AAN) om het adres op te slaan. De programmeerstand wordt na 1 minuut automatisch beëindigd.

Waarom reageert mijn module niet op de afstandsbediening?

Zorg dat alle componenten dezelfde HuisCode hebben (letter A..P). Gebruik een TM13 Transceivermodule of een Marmitek alarmcentrale om het signaal van de afstandsbediening om te zetten naar het lichtnet. Controleer of de module stroom heeft en of de lamp/apparaat aan staat.

Kan de AW12 ook gebruikt worden in een wisselschakeling?

Ja, de AW12 ondersteunt wisselschakeling (hotelschakeling). Sluit twee schakelaars in serie aan zoals weergegeven in figuur B van de handleiding. Gebruik standaard schakelaars (maak/verbreek) die minimaal 1,5 seconde omgezet worden.

Wat moet ik doen als de module spontaan aan- of uitschakelt?

Dit kan worden veroorzaakt door een ander X-10 systeem in de buurt. Kies een andere HuisCode (A..P) of plaats FD10 Fase Koppelfilters om in- en uitgaande signalen te blokkeren.

Hoe reset ik de AW12 naar de fabrieksinstellingen?

Voorzie de module van spanning en stuur binnen 30 seconden tweemaal het adres P16 (bijv. P16 ON of P16 OFF) naar de module. De module wordt dan teruggezet naar adres A1 en de All Lights functies worden uitgeschakeld.

Waarom werkt de module niet na installatie?

Controleer of de spanning is uitgeschakeld tijdens installatie en weer ingeschakeld na montage. Zorg dat de nul- en fasedraad correct zijn aangesloten. Controleer of de schakelaar van de lamp/apparaat aan staat en of de module niet via een overspanningsbeveiliging is aangesloten (deze kan X-10 signalen blokkeren).

Hoe programmeer ik de All Lights On/Off functies?

Nadat u het adres hebt ingesteld in de programmeerstand, stuurt u tweemaal het gewenste commando (All Lights On, All Lights Off of All Units Off). Deze functies blijven behouden totdat u een nieuw adres programmeert of de module reset.

Wat is het maximale schakelvermogen voor gloeilampen?

De AW12 kan gloeilampen en laagspanning halogeenverlichting met transformator schakelen tot maximaal 2000 W bij 230V. Voor ohmse belasting is dat 3600 W en voor inductieve/capacitieve belasting 600 W.

Kan ik de module in een vochtige ruimte gebruiken?

Nee, de AW12 is uitsluitend geschikt voor binnenshuis in droge ruimten. Stel de module niet bloot aan regen of vocht en gebruik niet in de buurt van bad, zwembad, etc.

Hoe los ik problemen met het bereik van X-10 signalen op?

Controleer of de kabellengte niet te groot is (gemiddeld 80 meter). Bij meerdere fasen kunt u FD10 Fase Koppelfilters gebruiken. Apparaten zoals PC-monitoren of oude tv's kunnen signalen dempen; plaats een FM10 Plug-in Filter op het storende apparaat. Controleer ook of er geen stoorsignalen van andere apparatuur zijn.

GEBRUIKSAANWIJZING AW12 MARMITEK

• Op de bedrading van uw elektrische installatie staat levensgevaarlijke 230V netspanning. Sluit de module nooit onder spanning aan. Schakel de hoofdschakelaar uit voordat u met de installatie begint.
• Dit product is bestemd voor professioneel gebruik. Installatie dient te geschieden door een erkende installateur.
• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Het product nooit openmaken: de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo kunnen anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

HOE WERKT MARMITEK X-10?

De componenten uit het Marmitek X-10 programma communiceren met elkaar via het bestaande lichtnet (door middel van Marmitek X-10 signalen). Het programma bestaat uit drie soorten onderdelen:

1. Modules: Deze ontvangen de Marmitek X-10 signalen en schakelen of dimmen de aangesloten belasting.
2. Controllers: Deze zenden de Marmitek X-10 signalen en besturen dus de Modules.
3. Zenders: Dit zijn draadloze onderdelen zoals afstandsbedieningen. De signalen van deze worden ontvangen door een controller met Transceiver functie (IRRF 7243, TM13 of Centrale van een Marmitek Beveilingssysteem). De signalen worden door de Transceiver op het lichtnet gezet.

ADRESSERING

Door middel van twee codewieltjes op de modules kunnen tot maximaal 256 verschillende adressen worden ingesteld. Deze zijn onderverdeeld in een z.g. HuisCode (A t/m P) en UnitCode (1 t/m 16). De HuisCode is ook instelbaar op de Controllers zodat Controllers en Modules tot hetzelfde systeem gaan behoren.

Het Marmitek X-10 Systeem bevat standaard commando's waarbij alle units binnen dezelfde HuisCode tegelijkertijd worden aangestuurd (b.v. alle verlichting aan, alles uit, etc.).

BEREIK VAN SIGNALLEN

Bereik van Marmitek X-10 signalen over het lichtnet en dit bereik vergroten.

Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestaande lichtnet. Het bereik van de signalen over het lichtnet is erg afhankelijk van de plaatselijke situatie. Een aardig gemiddelde van het bereik is echter een kabellengte van 80 meter.

Bij problemen met het bereik van Marmitek X-10 signalen zijn de volgende factoren van belang:

1. Wanneer er meerdere fasen in huis worden gebruikt, kan het nodig zijn om deze fasen te koppelen voor Marmitek X-10 signalen. Dit koppelen kunt u doen door het gebruik van FD10 Fase Koppelfilters en is nodig als wandcontactdozen en verlichtingspunten daadwerkelijk verdeeld zijn over meerdere fases (meerdere groepen is geen enkel probleem voor het Marmitek X-10 signaal). Voor grotere panden adviseren wij het gebruik van een actieve 3 fasen repeater in plaats van Fase Koppelfilters.

2. Marmitek X-10 signalen kunnen worden gedempt door apparatuur en verlichting welke op het lichtnet is aangesloten. In normale huisinstallaties is dit effect normaal gesproken verwaarloosbaar (het Marmitek X-10 Systeem maakt onder andere gebruik van actieve versterking om dit effect te elimineren). Toch kunt u het soms treffen dat één apparaat in uw woning roet in het eten gooit. Mocht u merken dat signalen niet altijd goed doorkomen dan kunt u zo'n apparaat relatief eenvoudig opsporen door de stekkers van verdachte

apparatuur uit het stopcontact te halen en opnieuw te testen. Merkt u dat uw bereik probleem verholpen wordt door b.v. de stekker van uw PC monitor uit het stopcontact te halen, dan kunt u het probleem oplossen door deze PC monitor te voorzien van een FM10 Plug-in Filter. Dit Plug-in Filter zorgt er dan voor dat de signalen niet langer worden gedempt door het betreffende apparaat.

Apparatuur die hierbij de moeite waard is om te controleren:

PC monitoren

PC's met relatief zware voedingen

Oude televisies

Kopieerapparaten

Ook een ruimte met veel TL verlichting kan voor storing zorgen.

Gasontladingslampen met elektronisch voorschakelapparaat

1. Sommige (oude) apparaten kunnen stoorsignalen het lichtnet opsturen, waardoor de Marmitek X-10 communicatie verstoord wordt. Het gaat dan om apparatuur welke stoort op een frequentie van 120 kHz. Deze 120 kHz wordt door het Marmitek X-10 Systeem gebruikt als zendfrequentie om digitale informatie te verzenden over het lichtnet. Apparatuur die dit soort signalen uitzendt kunnen voorzien worden van een FM10 Plug-in Filter. Hierdoor zullen stoorsignalen niet langer het lichtnet bereiken.

2. Door de opbouw van het signaal kunnen andere (stoor)bronnen de modules uit het Marmitek X-10 Systeem nooit activeren of deactiveren. Wel kan het signaal worden gedempt door b.v. babyfoons welke continue in de 'TALK' mode staan. Door aanwezigheid van dit soort signalen is het mogelijk dat het Marmitek X-10 signaal niet doorkomt.

3. Het lichtnet in uw woning houdt niet op bij de voordeur. Alles wat buiten (dicht bij) uw woning op het lichtnet is aangesloten kan van invloed zijn op Marmitek X-10 signalen. Met name als uw woning b.v. grenst aan een fabriekshal met zware machines is het nuttig om de binnenkomende fases te voorzien van FD10 Fase Koppelfilters. Deze filters vormen als het ware een blokkade voor alle signalen die uw woning in of uit willen, maar zorgen ook voor een perfecte 'impedantie aanpassing' van het lichtnet in uw woning. U maakt uw woning als het ware Marmitek X-10 geschikt door het plaatsen van deze units. Daarbij koppelen ze ook meteen de fases (zie punt 1 hierboven).

INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek X-10 inbouw apparaat module AW12.

• Door de extreem kleine afmetingen kan de module ingebouwd worden achter inbouwschakelaars en wandcontactdozen (minimale diepte van de inbouwdoos: 40mm, advies 50mm). De module is ook ideaal voor inbouw in lichtarmaturen en voor plaatsing in kleine ruimtes zoals bijvoorbeeld verlaagde plafonds.
• Universeel toepasbaar: volledige keuzevrijheid in het merk, kleur en model schakelmateriaal. Met het ingebouwde relais kunt u gloeilampen, lage spanning halogeenverlichting met transformator en apparaten schakelen.

Deze module kan bestuurd worden door op de module aanges- loten schakelaars of pulsdrukschakelaars of op afstand gebruik makend van het Marmitek X-10 (PLC) signaal via het lichtnet. De module reageert op de volgende Marmitek X-10 PLC commando's:

ON, Off en de optionele Marmitek X-10 commando's All Lights On/All Lights Off/All Units Off wanneer deze geprogrammeerd zijn. Op de module kunnen zowel normale schakelaars (maak/verbreek) als pulsdrukschakelaars worden aangesloten. De ingang van de schakelaar wordt aangesloten op de fase (bruine draad, 230V), de uitgang van de schakelaar wordt verbonden met de dunne zwarte draad (ingang) van de AW12 module. Dit is afgebeeld in figuur A. U kunt de AW12 ook gebruiken in een wisselschakeling (ook wel hotelschakeling genoemd). Zie hiervoor figuur B.

Bij spannings onderbreking zal de module de stand voor de onderbreking onthouden. (aan/uit) De AW12 maakt gebruik van 1-weg X10 communicatie.

INSTALLATIE

Voor het aansluiten van de AW12 heeft u een nul draad (blauw) + fase draad 230V (bruin) nodig op de plaats waar u de module gaat aansluiten.

• Let op! Eerst de spanning uitschakelen voordat u met de montage begint.
• Neem de eventueel aanwezige schakelaar uit de inbouwdoos.
• Maak de bedrading van de schakelaar los.
• Trek een nuldraad bij indien deze ontbreekt.
• Bevestig de fase-, nul- en schakeldraad op de aansluitpunten van de inbouwmodule AW12, zoals weergegeven in figuur A.
• Bevestig de dunne zwarte draad van de inbouwmodule aan de schakelaar.
• Bevestig de fasedraad aan de schakelaar.
• Plaats de module tegen de achterzijde van de inbouwdoos en plaats de schakelaar terug in de inbouwdoos.
• Schakel de spanning in voordat u gaat programmeren.

A. Standaard- of Pulsschakeling

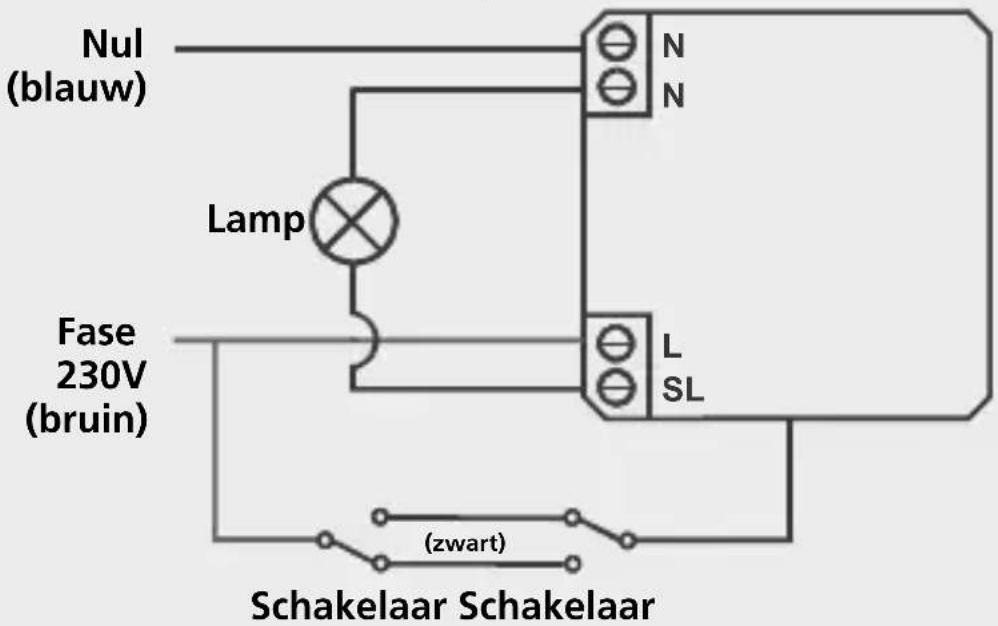

B. Wisselschakeling

Programmeren van het adres en de optionele functies All Lights On/All Lights Off/All Units Off.

Fabrieksmatig is de AW12 ingesteld op het adres A1 en reageert niet op de optionele functies All Lights On/All Lights Off/All Units Off.

In tegenstelling tot de meeste Marmitek X-10 Modules heeft de AW12 geen codewieltjes.

Om het adres en de instelling van de All Lights On/All Lights Off/All Units Off functies te wijzigen, zal de module in de program-meerstand gebracht moeten worden.

Activeren van de programmeerstand kan op 2 manieren:

1. Door het snel achter elkaar zenden van On / Off commando's van het ingestelde adres (b.v. bij ingesteld adres B2: B2 ON, B2 OFF, B2 ON, etc.) Nadat het relais 5 maal van status gewisseld is, met niet meer dan 1,5 seconden tussen de wisselingen, zal het relais niet meer reageren wat aangeeft dat de module in de programmeerstand gebracht is.

2. Door het snel indrukken/omzetten van de pulsdruk- of wipschakelaar waarmee de module verbonden is. Nadat het relais 5 maal van status gewisseld is, met niet meer dan 1, 5 seconden tussen de wisselingen, zal het relais niet meer reageren wat aangeeft dat de module in de programmeerstand gebracht is

In de programmeerstand wordt het nieuwe adres ingegeven door tweemaal een Address On (bijvoorbeeld B2 AAN) of Address Off commando te verzenden. U gebruikt hiervoor een een Marmitek X-10 controller (bijvoorbeeld een Marmitek X-10 afs- tandsbediening in combinatie met een Marmitek X-10 trans- ceiver). Wilt u het adres opnieuw veranderen, dan stuurt u gewoon tweemaal het nieuwe adress on of adress off com- mando.

Om de module te programmeren voor de All Lights On en/of All Lights Off en/of All Units Off functies, dient u het betreffende commando tweemaal te verzenden direct nadat de nieuwe adressering geprogrammeerd is.

OPMERKING: De instelling van de All Lights On/All Lights Off/All Units Off functies vervalt zodra een nieuw adres aan de module wordt toegekend, of wanneer de module gereset wordt naar de fabrieksinstelling (zie hieronder).

De AW12 terug in de fabrieksinstelling zetten.

Fabrieksmatig is de AW12 ingesteld op het adres A1 en reageert niet op de optionele functies All Lights On/All Lights Off/All Units Off.

Wanneer het adres en de instelling van de All Lights On/All Lights Off/All Units Off functie onbekend zijn, kan de AW12 module gereset worden naar de fabrieksinstelling door de module van spanning te voorzien en twee maal het adres P16 naar de module te zenden. Dit kan zowel het adres P16 zijn, als het adres in combinatie met een commando zoals P16 On of P16 Off. De commando's moeten verzonden worden binnen 30 seconden nadat de module van spanning is voorzien. Wanneer de module teruggezet wordt naar de fabrieksinstelling, vervalt automatisch de instelling van de optionele All Lights On/All Lights Off/All Units Off functies.

Opheffen van de programmeerstand.

Automatisch: Wacht 1 minuut. De programeerstand wordt dan utmatisch opgeheven.

Handmatig: Opheffen van de programmeerstand kan zowel door het snel achter elkaar zenden van Address On en Address Off commando's, als het snel indrukken/omzetten van de puls- druk- of wipschakelaar. Na 5 maal drukken op de schakelaar of na 5 maal verzenden van On/Off commando's, met niet meer dan 1,5 seconden tussen de drukpogingen, zal het relais gaan reageren wat aangeeft dat de programmeerstand opgeheven is.

Detailinformatie over het schakelkarakter.

Bij gebruik van pulsdrukschakelaars zal de status van het relais wijzigen wanneer de toets korter ingedrukt wordt dan 1,5 seconden. Bij gebruik van standaard schakelaars (maak/verbreek) wordt ervan uit gegaan dat de (wip)schakelaar minimaal 1,5 seconden omgezet wordt. In dit geval zal de status van het re-lais steeds wijzigen wanneer de (wip)schakelaar omgezet wordt. Deze manier van reageren biedt de mogelijkheid de module te gebruiken in hotelschakelingen/wissel schakelingen, waarbij twee schakelaars in serie worden geplaatst.

FAQ

Hoe komt het dat sommige Modules spontaan aan- of uit-gaan?

Het kan zijn dat het geïnstalleerde Marmitek X-10 Systeem beïnvloed wordt door een ander X-10 Systeem in de buurt. Aangezien de Marmitek X-10 signalen over het lichtnet worden verstuurd is het mogelijk dat de signalen het pand inkomen of verlaten. Dit probleem kan verholpen worden door het kiezen van een andere HuisCode (A .. P). Ook kunnen FD10 Fase Koppelfilters geplaatst worden om in- en uitgaande signalen te blokkeren.

Mijn modules reageren niet op mijn controller.

Zorg ervoor dat alle gebruikte componenten ingesteld zijn op de zelfde Huiscode (lettercode A..P).

Mijn modules reageren niet op mijn afstandsbediening of sensor.

Bij het gebruik van afstandsbedieningen of sensoren dient u gebruik te maken van een TM13 Transceivermodule of een cen-

trale van een Marmitek Alarmsysteem. Deze zetten de signalen van de afstandsbedieningen en sensoren om naar het Marmitek X-10 lichtnetprotocol. Ook bij meerdere afstandsbedieningen en sensoren is maar één centrale ontvanger nodig.

Kan ik het bereik van mijn afstandsbediening vergroten door de inzet van meer Transceivers?

Ja. U kunt meerdere TM13 Transceivers in uw woning gebruiken als het bereik van uw afstandsbedieningen niet toereikend is. De TM13's zijn voorzien van zgn. collision detection om te voorkomen dat de signalen verstoord worden wanneer beide TM13 units gelijktijdig gaan zenden op het lichtnet. Om uw Marmitek X-10 niet onnodig traag te maken en om het horten en stoten bij dimmen te voorkomen moet u er voor zorgen dat de TM13 units zo ver mogelijk van elkaar in de woning worden geplaatst.

Oplossen van problemen

• Controleer of de schakelaar van de lamp of het apparaat ingeschakeld is.
• Werkt de lamp of het apparaat wel als u deze rechtstreeks op de spanning aansluit?
• Is de module verbonden via een overspanningsbeveiliging? Een overspanningsbeveiliging kan de signalen van de X-10 interface of X-10 controller tegenhouden.
• Staat de House Code op dezelfde lettercode als de rest van het X-10 systeem?

Heeft u vragen die hierboven niet beantwoord worden?

Kijk dan op www.marmitek.com.

TECHNISCHE GEGEVENS

Voedingsspanning 230V - 50 Hz

Stroomverbruik < 20 mA capacitief

Schakelvermogen 3600 W/230V voor ohmse belasting

600 W/230V voor inductieve / capacitieve belasting

2000 W/230V voor gloeilampen en laagspanning halogeenverlichting met transformator.

Signaalgevoeligheid 15 mVpp min, 50mVpp max bij 120 kHz

Input impedantie > 180 Ohm (P-N) bij 120 kHz

Aansluitingen Draad voor normale drukschakelaar of

pulsdruk schakelaar en aansluitklemmen

voor Fase, Neutraal en geschakelde fase.

Omgevingstemp. - 10°C tot + 40°C (bedrijf)

- 20° C tot + 70° C (opslag)

Afmetingen 46x46x17mm

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze AW12 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibiliteit

Richtlijn 73/23/EEG van de Raad van 19 februari 1973 betreffende de onderlinge aanpassing van de wettelijke voorschriften der Lid-Staten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - NETHERLANDS
