Type apparaat	Gaswandketel (HR-ketel)
Merk	Buderus
Model	Logamax plus GB172T V2
Energielabel	A (tot 94% rendement)
Gassoort	Aardgas (G20/G25)
Nominaal vermogen verwarming	24 kW
Nominaal vermogen warm water	28 kW
Afmetingen (H x B x D)	720 x 440 x 350 mm
Gewicht	38 kg
Elektrische voeding	230 V / 50 Hz
Elektrisch vermogen	120 W
Waterinhoud	1,5 liter
Max. waterdruk	3 bar
Max. watertemperatuur	85 °C
Type warmtewisselaar	Aluminium (condensatieblok)
Ontluchting	Automatische ontluchter
Expansievat	8 liter (voordruk 1 bar)
Veiligheidsvoorzieningen	Veiligheidsthermostaat, overdrukventiel, vlamdetectie
Onderhoudsinterval	Jaarlijks door erkende installateur
Geluidsniveau	52 dB(A)
Besturingssysteem	Elektronische regeling met buitentemperatuurcompensatie
Mogelijkheid tot regelaansluiting	Ja (Logamatic regelaar)
Uitvoering	Gesloten verbranding (luchtaanvoer/rookgasafvoer via dak of muur)
Inhoudsstoffen	RVS, aluminium, kunststof

Veelgestelde vragen - Logamax plus GB172T V2 BUDERUS

Hoe stel ik de waterdruk bij op mijn Buderus Logamax plus GB172T V2?

De ideale waterdruk ligt tussen 1,0 en 2,0 bar. U vult het systeem bij via de vulkraan onder de ketel. Let op: gebruik alleen schoon leidingwater.

Wat moet ik doen als de ketel storing geeft met code F.xx?

Raadpleeg de storingscodes in de handleiding. Vaak duidt een foutcode op een ontstekingsprobleem, gasdruk of waterdruk. Reset de ketel door de resetknop 3 seconden in te drukken.

Kan ik de ketel zelf reinigen?

Het uitwendige reinigen met een droge doek is mogelijk. Voor inwendig onderhoud (brander, warmtewisselaar) is een erkende installateur vereist.

Hoe ontlucht ik de ketel?

De ketel heeft een automatische ontluchter. Zet de ketel uit, open de ontluchtingskraan tot er water komt. Zet de ketel weer aan en laat alle radiatoren ontluchten.

Welk onderhoud is jaarlijks nodig?

Laat de ketel jaarlijks controleren door een installateur: reinigen brander, controleren gasdruk, rookgasafvoer, waterdruk en veiligheidscomponenten.

Wat is de levensduur van de Logamax plus GB172T V2?

Bij goed onderhoud kan de ketel 12-15 jaar meegaan. Na 10 jaar is het rendement mogelijk wat lager.

Hoe kan ik de temperatuur instellen?

Gebruik de draaiknop of de regelaar (Logamatic). Voor warm water stelt u de temperatuur in op 60-65 °C, voor verwarming afhankelijk van de buitentemperatuur.

Wat moet ik doen bij een gaslucht?

Onmiddellijk gasafsluitkraan dichtdraaien, ramen openen, geen elektrische schakelaars gebruiken. Verlaat het pand en bel het noodnummer van uw gasleverancier.

Kan ik de ketel aansluiten op een zonneboiler?

Ja, de ketel is geschikt voor combi met zonneboiler via een externe warmtewisselaar. Raadpleeg een installateur voor de juiste aansluiting.

Waar vind ik de onderdelenlijst en reservedelen?

De onderdelenlijst staat in de servicedocumentatie. Bestel originele Buderus onderdelen bij uw installateur of via Buderus webshop.

GEBRUIKSAANWIJZING Logamax plus GB172T V2 BUDERUS

Bedieningshandleiding

Vermogensbereik van 4,7 kW tot 24 kW

Zorgvuldig lezen voor de bediening.

Voorwoord

Geachte klant,

Warmte is ons element – en dat al meer dan 275 jaar. Van begin af aan zetten wij ons met hart en ziel in, om voor u individuele oplossingen voor uw welbevinden te ontwikkelen.

Of het nu gaat om warmte, warm water of ventilatie – met een Buderus-product krijgt u efficiënte CV-techniek in bewezen Buderus-kwaliteit, die u lange tijd betrouwbare behaaglijkheid zal schenken.

Wij fabriceren met de modernste technologie en letten erop, dat onze producten efficiënt op elkaar zijn afgestemd. Rendement en milieuvriendelijkheid staan daarbij altijd voorop.

Hartelijk dank dat u voor ons gekozen hebt – en daarmee ook kiest voor zuinig energiegebruik en tegelijk veel comfort. Om te zorgen dat dit lange tijd zo blijft, verzoeken wij u deze bedieningshandleiding zorgvuldig door te lezen. En wanneer zich toch problemen mochten voordoen, neem dan contact op met uw installateur. Hij helpt u graag verder.

Is uw installateur een keertje niet bereikbaar? Dan staat onze service-dienst voor u klaar.

Wij wensen u veel plezier met uw nieuwe Buderus-product!

Uw Buderus-team

Inhoudsopgave

1 Toelichting bij de symbolen en veiligheidsvoorschriften .... 2

1.1 Toelichting van de symbolen 2

1.2 Algemene veiligheidsvoorschriften ....3

2 Gegevens betreffende het apparaat ....3

2.1 CE-conformiteitsverklaring....3

3 Ketel voorbereiden voor gebruik 4

3.1 Overzicht van de aansluitingen 4

3.2 Open de gaskraan 4

3.3 CV-aanvoer- en cv-retourkraan openen ....4

3.4 Koudwaterkraan openen 5

3.5 Controleer de bedrijfsdruk van de verwarming ..... 5

3.6 CV-water bijvullen 5

3.7 Bij GB172-20T210SR V2: bedrijfsdruk van de solarinstallatie controleren 5

3.8 Bij GB172-20T210SR V2: warmtegeleidende vloeistof bijvullen 5

4 Bediening 6

4.1 Overzicht bedieningselementen....6

4.2 Displayweergave 6

4.3 Ketel in-/uitschakelen 6

4.4 Verwarming inschakelen 7

4.4.1 CV-bedrijf in-/uitschakelen....7

4.4.2 Maximale aanvoertemperatuur instellen 7

4.5 Sanitair warmwaterbedrijf instellen 8

4.5.1 Sanitair warmwaterbedrijf in/uit-schakelen 8

4.5.2 Sanitair warmwatertemperatuur instellen .....8

4.6 Bedieningseenheid instellen 8

4.7 Handmatig zomerbedrijf instellen 9

4.8 Vorstbeveiliging instellen 9

5 Instructies om energie te besparen 9

6 Storingen oplossen 10

7 Onderhoud 10

8 Milieubescherming/recyclage 10

9 Beknopt bedieningsvoorschrift 11

1 Toelichting bij de symbolen en veiligheidsvoorschriften

1.1 Toelichting van de symbolen

Waarschuwing

Veiligheidsinstructies in de tekst worden aangegeven met een gevarendriehoek. Het signaalwoord voor de waarschuwing geeft het soort en de ernst van de gevolgen aan indien de maatregelen ter voorkoming van het gevaar niet worden nageleefd.

De volgende signaalwoorden zijn vastgelegd en kunnen in dit document worden gebruikt:

- OPMERKING betekent dat materiële schade kan ontstaan.

- VOORZICHTIG betekent dat licht tot middelzwaar lichamelijk letsel kan optreden.

- WAARSCHUWING betekent dat zwaar tot levensgevaarlijk lichamelijk letsel kan optreden.

- GEVAAR betekent dat zwaar tot levensgevaarlijk lichamelijk letsel zal optreden.

Belangrijke informatie

Belangrijke informatie zonder gevaar voor mens of materialen wordt met het nevenstaande symbool gemarkeerd.

Aanvullende symbolen

Symbool Betekenis

▶ Handeling

→ Verwijzing naar een andere plaats in het document

- Opsomming

- Opsomming ( 2^e niveau)

Tabel 1

Buderus

1.2 Algemene veiligheidsvoorschriften

Deze bedieningshandleiding is bedoeld voor de eigenaar van de cv-in- stallatie.

▶ Lees de bedieningshandleidingen (CV-ketel, regelaar enz.) voor de bediening en bewaar deze zorgvuldig.
▶ Respecteer de veiligheids- en waarschuwingsinstructies.

Wat te doen bij gaslucht

Bij een gaslekkage bestaat explosiegevaar. Respecteer bij een gaslucht de volgende gedragsregels.

▶ Voorkom vlam- of vonkvorming:
- Niet roken, geen aanstekers en lucifers gebruiken.
- Bedien geen elektrische schakelaars, trek geen stekkers uit het stopcontact.
- Telefoneer niet en bel niet aan.

▶ Sluit de gastoevoer af via de hoofdafsluiter of op de gasmeter.

▶ Ramen en deuren openen.

▶ Waarschuw alle bewoners en verlaat het gebouw.

▶ Voorkom dat derden het gebouw betreden.

▶ Neem buiten het gebouw contact op met brandweer, politie en de gasleverancier.

Bedoeld gebruik

De ketel mag alleen in gesloten warmwaterverwarmingssystemen voor privégebruik worden toegepast.

Leder ander gebruik komt niet overeen met de voorschriften. Daaruit resulterende schade valt niet onder de fabrieksgarantie.

Veiligheid van huishoudelijke en soortgelijke elektrische apparaten

Ter voorkoming van gevaar door elektrische apparatuur gelden conform EN 60335-1 de volgende instructies:

"Deze ketel kan door kinderen vanaf 8 jaar en ouder en door personen met verminderde fysische, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis worden gebruikt, wanneer deze onder toezicht staan of voor wat betreft het veilig gebruik van de ketel zijn geïnstrueerd en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met de ketel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd."

"Wanneer de netaansluitkabel wordt beschadigd, moet deze door de fabrikant of haar servicedienst of een gekwalificeerde persoon worden vervangen, om gevaar te vermijden."

Inspectie en onderhoud

Regelmatige inspectie en onderhoud zijn voorwaarden voor het veilig en milieuvriendelijk bedrijf van de CV-installatie.

Wij adviseren, een contract voor jaarlijkse inspectie en onderhoud af te sluiten met een erkend installateur.

▶ Laat de werkzaamheden alleen uitvoeren door een erkend installateur.
▶ Laat geconstateerde gebreken direct verhelpen.

Aanpassingen en reparaties

Verkeerde veranderingen aan de ketel of andere delen van de cv-installatie kunnen persoonlijk letsel en/of materiële schade tot gevolg hebben.

▶ Laat de werkzaamheden alleen uitvoeren door een erkend installateur.
▶ Verwijder nooit de mantel van de ketel.
▶ Voer geen veranderingen uit aan de ketel of andere delen van de cv-installatie.

Open bedrijf

De opstellingsruimte moet voldoende zijn geventileerd, wanneer de ketel de verbrandingslucht onttrekt aan de ruimte

▶ Voorkom dat be- en ontluchtingsopeningen in deuren, ramen en muren worden afgesloten of verkleind.

▶ Waarborg dat aan de ventilatie-eisen wordt voldaan in overleg met een installateur:

- bij bouwkundige veranderingen (bijv. vervangen van ramen en deuren)

- bij inbouw naderhand van apparaten met afvoerlucht naar buiten toe (bijv. afvoerluchtventilatoren, keukenventilatoren of airconditioningapparaten).

Verbrandingslucht/kamerlucht

De lucht in de opstellingsruimte moet vrij zijn van ontbrandbare of chemisch agressieve stoffen.

• Gebruik of bewaar geen licht ontvlambare of explosieve materialen in de nabijheid van de ketel (papier, benzine, verdunningen, verf, enz.).
• Gebruik of bewaar geen corrosieve stoffen in de nabijheid van de ketel (oplosmiddelen, lijm, chloorhoudende reinigingsmiddelen, enz.).

2 Gegevens betreffende het apparaat

De toestellen Logamax plus GB172-20T150 V2 zijn gascondensatieketels voor verwarming en warmwatervoorziening met een geïntegreerde spiraalboiler.

De toestellen Logamax plus GB172-24T150S V2 zijn condensatieketels voor gas voor verwarming en warmwatervoorziening met een geïntegreerde stratificatieboiler.

De toestellen Logamax plus GB172-20T210SR V2 zijn gascondensatieketels voor verwarming en warmwatervoorziening met een geïntegreerde bivalente stratificatieboiler (voor extra zonnewarmwatervoorziening).

2.1 CE-conformiteitsverklaring

Dit product voldoet qua constructie en werking aan de Europese richtlijnen evenals aan de bijkomende nationale vereisten. De conformiteit wordt aangetoond door het CE-kenmerk.

U kunt de conformiteitsverklaring van het product op internet onder www.buderus.de/konfo of onder www.buderus.com oproepen of bij uw installateur opvragen.

3 Ketel voorbereiden voor gebruik

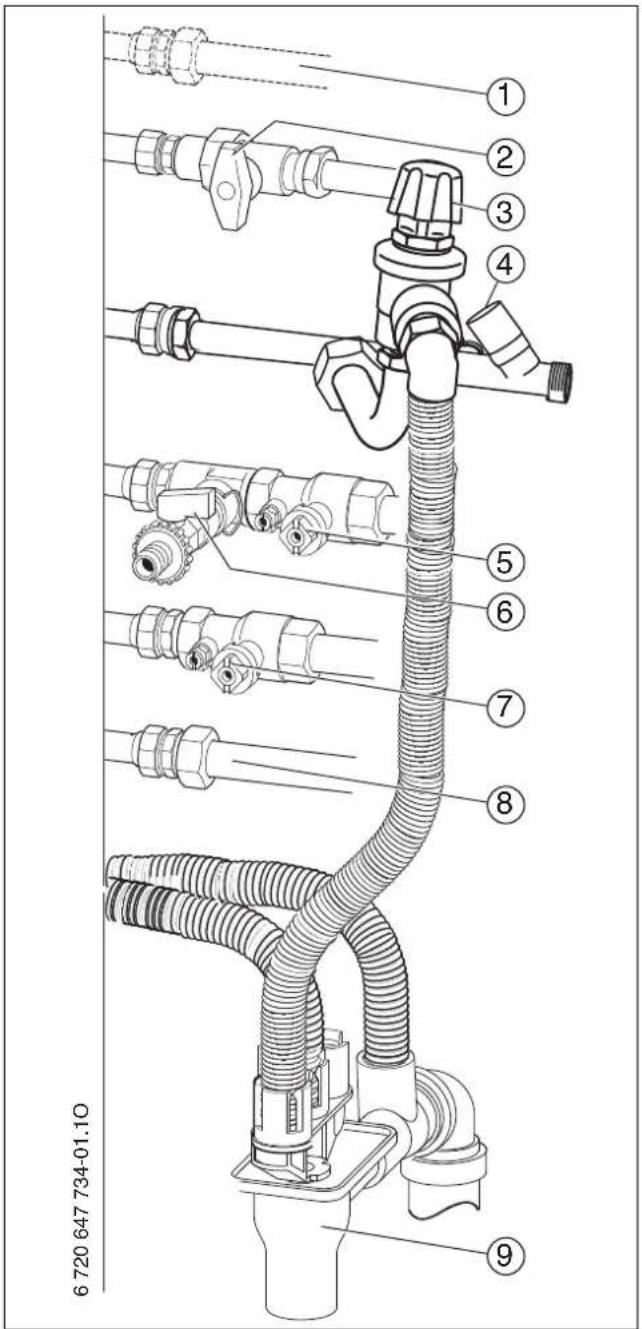

3.1 Overzicht van de aansluitingen

Afb. 1

[1] Sanitaire circulatie-aansluiting

[2] Gaskraan (gesloten, toebehoren)

[3] Veiligheidsgroep (toebehoren)

[4] Koudwaterkraan (toebehoren)

[5] CV-aanvoerkraan (toebehoren)

[6] Vul- en aftapkraan (toebehoren)

[7] CV-retourkraan (toebehoren)

[9] Afvoergarnituur (toebehoren)

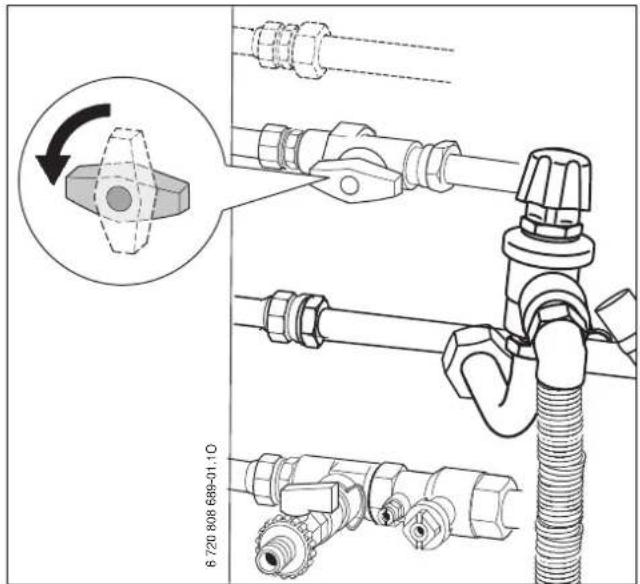

3.2 Open de gaskraan

▶ Greep naar links verdraaien tot de aanslag (greep in doorstroomrichting = open).

Afb. 2

3.3 CV-aanvoer- en cv-retourkraan openen

▶ Vierkant met sleutel zo ver verdraaien tot de markering in de doorstroomrichting wijst. Markering dwars op doorstroomrichting = gesloten.

Afb. 3

3.4 Koudwaterkraan openen

- Kap eraf trekken en ventiel openen.

Afb. 4

3.5 Controleer de bedrijfsdruk van de verwarming

De bedrijfsdruk bedraagt normaal gesproken 1 tot 2 bar.

Wanneer een hogere bedrijfsdruk nodig is, krijgt u deze waarde van uw installateur.

Afb. 5

3.6 CV-water bijvullen

Het bijvullen van het cv-water is voor iedere cv-installatie verschillend. Laat daarom de installateur het bijvullen voordoen.

OPMERKING: Schade aan de ketel!

Bij het bijvullen van cv-water kunnen spanningsscheuren in het hete ketelblok ontstaan.

▶ Vul cv-water alleen bij als het toestel koud is.

De maximale druk van 3 bar, bij de maximale temperatuur van het cvwater, mag niet worden overschreden (veiligheidsklep gaat open).

3.7 Bij GB172-20T210SR V2: bedrijfsdruk van de solar-installatie controleren

De bedrijfsdruk bedraagt normaal gesproken 2,5 bar.

Wanneer een hogere bedrijfsdruk nodig is, krijgt u deze waarde van uw installateur.

Afb. 6

3.8 Bij GB172-20T210SR V2: warmtegeleidende vloeistof bijvullen

De warmtegeleidende vloeistof mag alleen door een installateur worden bijgevuld.

De maximale druk van 6 bar, bij de maximale temperatuur van het solar-systeem, mag niet worden overschreden (veiligheidsklep opent).

4 Bediening

Deze gebruikershandleiding heeft alleen betrekking op de ketel. Afhankelijk van het gebruikte regelsysteem zijn veel functies in de bediening verschillend.

De hierna beschreven mogelijkheden van een regelsysteem kunnen worden gebruikt:

• Bedieningseenheid ingebouwd in toestel
  • Bedieningseenheid extern gemonteerd
  • Regelsysteem Logamatic 4000

(niet met Logamax plus GB172-20T210SR V2 gebruiken).

Meer instructies vindt u in de bedieningshandleiding van het regelsysteem.

4.1 Overzicht bedieningselementen

Afb. 7
[1] Toets "warm water"
[2] Toets "verwarming"
[3] Display
[4] Toets "Minus"
[5] Toets "Plus"
[6] Toets "ok"
[7] Toets "Terug"
[8] Afdekking: Hier kan een bedieningseenheid, bijv. Logamatic RC300, ingebouwd zijn (toebehoren)
[9] Manometer
[10] Aan/uit-schakelaar
[11] Toets "Service"
[12] Reset-toets
[13] Toets" zomer-/winterbedrijf"

4.2 Displayweergave

Afb. 8 Displaymeldingen
[1] Geen warmwaterbedrijf
[2] Warmwaterbedrijf
[3] Solarwerking
[4] Schoorsteenvegerbedrijf
[5] Storing
[6] Servicebedrijf
[5 + 6] Onderhoudsbedrijf
[7] Branderbedrijf
[8] Temperatureureenheid °C
[9] Opslaan succesvol
[10] Weergave van overige submenu's/servicefuncties, bladeren met de toets + en toets – mogelijk
[11] Alfanumerieke weergave (bijv. temperatuur)
[12] Tekstregel
[13] Geen cv-bedrijf
[14] Cv-bedrijf

4.3 Ketel in-/uitschakelen

Inschakelen

▶ Schakel de ketel in via de aan/uit-schakelaar. Het display brandt en toont na korte tijd de keteltemperatuur.

Na iedere keer inschakelen start het sifonvulprogramma. Gedurende ca. 15 minuten werkt het toestel bij minimaal verwarmingsvermogen, om de condenssifon te vullen.

Zolang het sifonvulprogramma actief is, knippert het symbool 3.

Uitschakelen

▶ Schakel de ketel uit via de aan/uit-schakelaar.

Het display gaat uit.

▶ Wanneer de ketel langere tijd buiten bedrijf wordt gesteld: vorstbeveiliging respecteren (→ hoofdstuk 4.8).

Het toestel heeft een blokkeerbescherming voor de cvpomp en de boilerlaadpomp, die vastzitten na langere functieonderbreking voorkomt.

Bij uitgeschakeld toestel is er geen blokkeerbescherming.

4.4 Verwarming inschakelen

4.4.1 CV-bedrijf in-/uitschakelen

▶ Druk zo vaak op toets tõin het display het symbool of knippert.

Afb. 10 Weergave cv-bedrijf

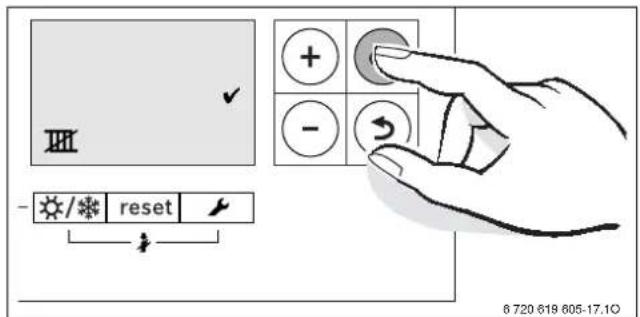

▶ Toets + of toets - indrukken om het cv-bedrijf in of uit te schakelen:

- = dv-bedrijf

- = been cv-bedrijf

OPMERKING: Schade aan de installatie door vorst! Bij uitgeschakeld cv-bedrijf bestaat alleen vorstgevaar.

▶ Respecteer bij vorstgevaar de vorstbeveiliging (→ pagina 9).

Wanneer "geen cv-bedrijf" is ingesteld, kan het cv-bedrijf door het aangesloten regelsysteem niet worden ge- activeerd.

▶ Toets ok indrukken, om de instelling op te slaan. Het symbool verschijnt korte tijd.

Afb. 11 Weergave cv-bedrijf

Bij ingeschakelde brander verschijnt het symbool

4.4.2 Maximale aanvoertemperatuur instellen

De maximale aanvoertemperatuur kan tussen 30 °C en 82 °C ¹⁾ worden ingesteld. De actuele aanvoertemperatuur wordt in het display getoond.

Respecteer bij vloerverwarmingen de maximaal toegestane aanvoertemperatuur.

Bij ingeschakelde cv-bedrijf:

▶ Druk de toets in In het display knippert de ingestelde maximale aanvoertemperatuur en het symbool verschijnt.

Afb. 12

- Toets + of toets – indrukken om de maximale aanvoerstreeftemperatuur in te stellen.

Aanvoertemperatuur Toepassingsvoorbeeld
circa 50 °C Vloerverwarming
circa 75 °C Radiatorenverwarming
circa 82 °C Convectorverwarming

Tabel 2 Maximale aanvoertemperatuur

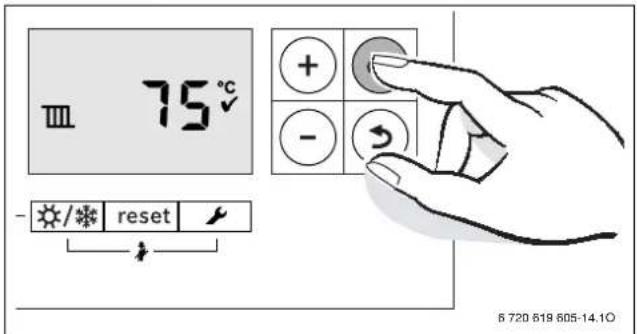

▶ Toets ok indrukken, om de instelling op te slaan. Het symbool is korte tijd zichtbaar.

Afb. 13

1) De maximale waarde kan door de servicetechnicus zijn verlaagd.

4.5 Sanitair warmwaterbedrijf instellen

4.5.1 Sanitair warmwaterbedrijf in/uit-schakelen

▶ Druk zo vaak op toets tot in het display het symbool of knippert.

Afb. 14 Weergave warmwaterbedrijf

▶ Toets + of toets – indrukken om de gewenste warmwaterfunctie in te stellen:

• = warmwaterbedrijf
• • eco = eco-bedrijf
• = geen warmwaterbedrijf

Wanneer" geen warmwaterbedrijf" is ingesteld, dan kan de warmwaterfunctie door het aangesloten regelsysteem niet worden geactiveerd.

▶ Toets ok indrukken, om de instelling op te slaan. Het symbool verschijnt korte tijd.

Afb. 15 Weergave eco-bedrijf

Bij ingeschakelde brander verschijnt het symbool

Comfort- of eco-bedrijf?

• Warmwaterbedrijf

Wanneer de temperatuur in de boiler tot meer 5 K (°C) onder de ingestelde temperatuur daalt, wordt de boiler weer tot de ingestelde temperatuur verwarmd. Daarna gaat de ketel in cv-bedrijf.

• Eco-bedrijf

Wanneer de temperatuur in de boiler tot meer 10 K (°C) onder de ingestelde temperatuur daalt, wordt de boiler weer tot de ingestelde temperatuur verwarmd. Daarna gaat de ketel in cv-bedrijf.

4.5.2 Sanitair warmwatertemperatuur instellen

▶ Temperatuur in normaal bedrijf niet hoger dan 60 °C instellen.

▶ Druk de toets

De ingestelde warmwatertemperatuur knippert.

Afb. 16

Toets + of toets – indrukken om de gewenste warmwatertemperatuur tussen 40 en 60 °C in te stellen.
▶ Toets ok indrukken, om de instelling op te slaan. Het symbool is korte tijd zichtbaar.

Afb. 17

Om een bacteriële verontreiniging door bijvoorbeeld legionella te voorkomen, adviseren wij de warmwatertemperatuur in te stellen op minimaal 55 °C.

Bij GB172-24T150S V2 en GB172-20T210SR V2: water met een totale hardheid boven de 15 °dH (15 °f)

Om verhoogde kalkafzetting te voorkomen:

▶ De warmwatertemperatuur lager dan 55 °C instellen.

4.6 Bedieningseenheid instellen

Bij aansluiting van een bedieningseenheid (bijv. RC300) veranderen sommige van de hier beschreven functies. De bedieningseenheid en het bedieningspaneel geven instelparameters door.

Neem de bedieningshandleiding van de gebruikte bedieningseenheid in acht. Daarin vindt u,

• hoe u de bedrijfsmodus en de stooklijn bij weersafhankelijke regeling kunt instellen.
  ▶ hoe u de kamertemperatuur kunt instellen.
  ▶ hoe u economisch verwarmt en energie bespaart.

Buderus

4.7 Handmatig zomerbedrijf instellen

De cv-pomp en daarmee de verwarming is uitgeschakeld. Het sanitair warmwaterbedrijf en de voedingsspanning voor het regelsysteem blijven behouden.

OPMERKING: Bevriezingsgevaar cv-installatie. In zo- merbedrijf alleen vorstbeveiliging van de ketel.

▶ Respecteer bij vorstgevaar de vorstbeveiliging (→ pagina 9).

Zomerbedrijf handmatig inschakelen:

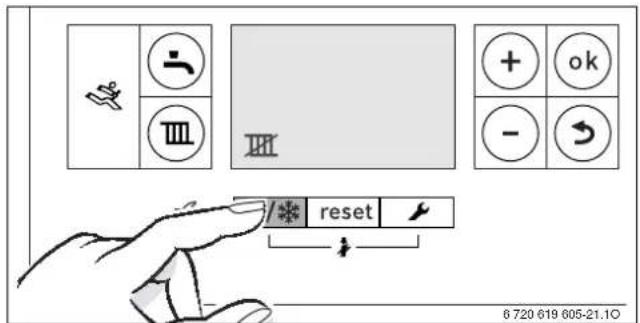

▶ Druk zo vaak op toets //et in het display het symbool knippert.

Ⅲ

Afb. 18

▶ Toets ok indrukken, om de instelling op te slaan. Het symbool is korte tijd zichtbaar.

Afb. 19

Zomerbedrijf handmatig uitschakelen:

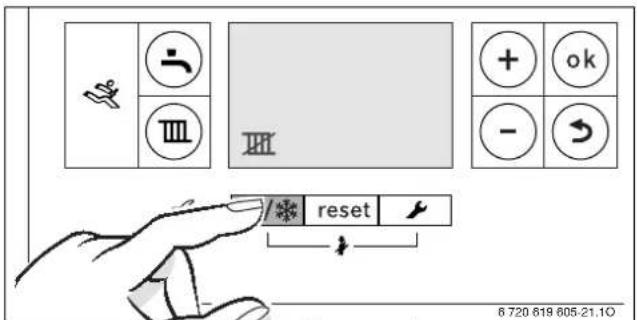

▶ Druk zo vaak op toets /het in het display het symbool knippert.

Ⅲ

▶ Toets ok indrukken, om de instelling op te slaan. Het symbool is korte tijd zichtbaar.

Meer instructies vindt u in het bedieningsvoorschrift van het regelsysteem.

4.8 Vorstbeveiliging instellen

Vorstbeveiliging voor de cv-installatie:

▶ Maximale aanvoertemperatuur op 30 °C instellen (→ hoofdstuk 4.4.2).

-of- Wanneer u de ketel uitgeschakeld wilt laten:

▶ Laat de installateur antivries (zie installatiehandleiding) bij het cvwater mengen en het sanitair warmwatercircuit leeg laten lopen.

Meer instructies vindt u in het bedieningsvoorschrift van het regelsysteem.

Vorstbeveiliging voor de boiler:

Ook bij uitgeschakelde warmwatervoorziening is vorstbeveiliging voor de boiler gewaarborgd.

▶ Geen warmwaterbedrijf instellen (→ hoofdstuk 4.5.1).

Extra bij GB172-20T210SR V2: vorstbeveiliging voor de solarinstalatie:

De warmtegeleidende vloeistof van de solar-installatie is vorstbeveiligd tot ca. -30°C.

▶ Laat de warmtegeleidende vloeistof jaarlijks controleren, → installatiehandleiding van de collector.

5 Instructies om energie te besparen

Zuinig verwarmen

De ketel is zodanig geconstrueerd dat het gasverbruik en de milieubelasting zo laag mogelijk zijn en de behaaglijkheid groot. Overeenkomstig de actuele warmtebehoefte van de woning wordt de gastoevoer naar de brander geregeld. Wanneer de warmtebehoefte minder wordt, werkt de ketel verder met een lagere vlam. De installateur noemt dit een modulerende regeling. Door de modulerende regeling worden de temperatuur- variaties gering en de warmteverdeling in de ruimten gelijkmatig. Zo kan het gebeuren dat de ketel langere tijd in bedrijf is, maar toch minder gas verbruikt dan een ketel die constant in- en uitschakelt.

Inspectie en onderhoud

Om te waarborgen dat het gasverbruik en de milieubelasting over lange- re tijd zo laag mogelijk blijven, adviseren wij u bij een installateur of de dienst na verkoop My Service een onderhouds- en inspectiecontract af te sluiten voor jaarlijkse inspectie en behoefte-afhankelijk onderhoud.

CV-regeling

Gebruik een modulerende kamerthermostaat of weersafhankelijke regelaar.

Radiatorkranen

Om de gewenste kamertemperatuur te bereiken, opent u de radiatorkranen volledig. Pas wanneer na langere tijd de temperatuur niet wordt bereikt, kunt u op de regelaar de gewenste kamertemperatuur veranderen.

Vloerverwarming

Stel de aanvoertemperatuur niet hoger in, dan de door de fabrikant aanbevolen maximale aanvoertemperatuur.

Ventileren

Laat de ramen niet open staan. Anders wordt constant warmte aan de ruimte onttrokken, zonder dat de kamerlucht noemenswaardig wordt ververst. Beter is om het raam gedurende korte tijd helemaal open te zetten.

Draai tijdens het ventileren de radiatorkranen dicht.

Warm water

Kies de warmwatertemperatuur altijd zo laag mogelijk.

Een lage instelling betekent een grote energiebesparing.

Bovendien veroorzaken hoge warmwatertemperaturen extra verkalking waardoor de goede werking van de ketel wordt beïnvloed (bijv. langere opwarmtijden of lagere opbrengst).

Sanitaire circulatiepomp

Stel een eventueel aanwezige sanitaire circulatiepomp voor warm water via een tijdprogramma in op de individuele behoeften (bijv. ochtend, middag, avond).

6 Storingen oplossen

De Logamatic BC25 bewaakt alle veiligheids-, regel- en besturingscomponenten.

Wanneer tijdens bedrijf een storing optreedt, wordt een storingscode getoond.

Wanneer een storingscode knippert:

▶ Ketel uit- en weer inschakelen.

-of-

Toets Reset zolang indrukken tot de tekstregel Reset wordt getoond. De ketel gaat weer in bedrijf en de aanvoertemperatuur wordt getoond.

Wanneer een storing niet kan worden opgelost:

- Contact opnemen met een erkend installateur of met de service-dienst en de storingscode en de ketelgegevens doorgeven.

Ketelgegevens

Wanneer u met de servicedienst contact opneemt, is het een voordeel, exacte specificaties van uw ketel bij de hand te hebben.

Deze specificaties vindt u op de typeplaat of op de sticker op de ketel.

Logamax plus (bijv. GB172-20T150 V2)....

Serienummer: ....

Datum van de inbedrijfstelling: ....

Installateur van het systeem: ....

7 Onderhoud

Inspectie en onderhoud

De eigenaar is verantwoordelijke voor de veiligheid en milieuvriendelijkheid van de cv-installatie (plaatselijke bepalingen van het betreffende land).

Sluit daarom een onderhouds- en inspectiecontract af voor jaarlijkse inspectie en behoefteafhankelijk onderhoud met een erkend installateur. Daarmee verzekert u zich van een hoog rendement bij een milieuvriendelijke verbranding.

Mantel reinigen

Reinig de mantel met een vochtige doek. Geen scherpe of etsende reinigingsmiddelen gebruiken.

8 Milieubescherming/recyclage

Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetten en voorschriften op het gebied van de milieubescherming worden strikt aangehouden.

Ter bescherming van het milieu gebruiken wij, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en materialen.

Verpakking

Voor wat de verpakking betreft, nemen wij deel aan de nationale verwerkingssystemen, die een optimale recyclage waarborgen.

Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

Oude ketel

Oude ketels bevatten materialen, die hergebruikt kunnen worden.

De modules kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gemarkeerd. Daardoor kunnen de verschillende componenten worden gesorteerd en voor recyclage worden aangeboden.

9 Beknopt bedieningsvoorschrift

Ketel in-/uitschakelen

CV-bedrijf in-/uitschakelen

▶ Druk zo vaak op toets in het display het symbool of knippert.

▶ Toets + of toets - indrukken om het cv-bedrijf in of uit te schakelen:

• =gv-bedrijf
• = geen cv-bedrijf

▶ Druk op ok om de instelling op te slaan.

Sanitair warmwaterbedrijf in/uit-schakelen

▶ Druk zo vaak op toets tot in het display het symbool of knippert.

- Toets + of toets – indrukken om de gewenst warmwaterbedrijf in te stellen:

• = Warmwaterbedrijf
• • eco = eco-bedrijf
• = Geen warmwaterbedrijf

▶ Toets ok indrukken, om de instelling op te slaan.

Het symbool is korte tijd zichtbaar.

Regelsysteem (toebehoren) instellen

Zie gebruikershandleiding van het regelsysteem

Maximale aanvoertemperatuur instellen

▶ Druk de toets i

Toets + of toets - indrukken om de maximale aanvoertemperatuur in te stellen.

Sanitair warmwatertemperatuur instellen

▶ Druk de toets in.

• Toets + of toets - indrukken om de sanitair warmwatertemperatuur in te stellen.
  ▶ Druk op ok om de instelling op te slaan.

Handmatig zomerbedrijf instellen

▶ Druk zo vaak op toets / tot in het display het symbool knippert.

Ⅲ

▶ Toets ok indrukken, om de instelling op te slaan.

Vorstbeveiliging instellen

▶ Maximale aanvoertemperatuur instellen op 30 °C.

Fabrikant

Bosch Thermotechnology n.v./s.a.

Buderus

Ambachtenlaan 42a

3001 Heverlee

Tel.: [phone]

Fax: [phone]

www.buderus.be

[e-mail]

Dienst na verkoop

(voor onderhoud en reparatie)

Tel.: [phone]

Fax: [phone]

www.myservice.be
