7947 - Naaimachine Vendomatic - Gratis gebruiksaanwijzing en handleiding

Producttype	Naaimachine
Merk	Vendomatic
Model	7947
Stiktypes	Rechtuit stikken, zigzag, knoopsgaten, stoppen, borduren
Steeklengte instelbaar	Ja, via steeklengteknop; hoe hoger het cijfer, hoe groter de steeklengte
Achteruitnaaien	Ja, door terugnaaiknop in te drukken
Transporteur	Instelbaar omhoog/omlaag; omlaag voor stoppen en borduren
Persvoet	Verwisselbaar, met persvoetlichter; knoopsgatvoet meegeleverd
Spoelhuis	Inzetbaar met spoelklosje; draad rechtsom aflopend inbrengen
Grijper	Draaiend; spoelhuis klikt vast op grijperstift
Vrije arm	Ja, voor het naaien van mouwen en pijpen
Draadsnijder	Ja, aanwezig
Naald	Voor-achter inrijgen; naaldklem schroef
Bovenspanning	Instelbaar via bovenspanningsregelaar; voor borduren twee cijfers lager
Knoopsgatfunctie	Automatisch met knoopsgatvoet; instelbare breedte en lengte
Stoppen en borduren	Mogelijk met transporteur omlaag en stopvoet; zigzagsteek voor motieven
Handwiel	Altijd naar u toe draaien; koppelschroef voor spoelwinder

Veelgestelde vragen - 7947 Vendomatic

Hoe rijg ik de bovendraad in?

Breng de draadhefboom in de hoogste stand. Plaats het klosje op de garenhouder. Leid de draad via de twee bovenste draadgeleiders naar beneden tussen de spanningsplaatjes, dan over de draadaantrekveer, onder de haakdraadgeleider door, van rechts naar links door het oog van de draadhefboom, en ten slotte door de laatste twee draadgeleiders en van voor naar achteren door het oog van de naald.

Hoe wind ik het spoelklosje?

Plaats het spoelklosje op de spoelwinder. Wikkel circa 10 cm garen om het klosje. Zet de spoelwinderstop aan. Draai het handwiel tot de spoelwinder stopt. Knip de draad af.

Hoe maak ik een knoopsgat?

Gebruik de knoopsgatvoet. Stel de steekkeuzeknop in op knoopsgat. Teken de lengte af op de stof. Begin rechts: de machine naait achteruit de rechterkant. Zet de breedteknop op 2 voor de trens, dan op 3 voor de linkerkant. Eindig met een trens. Snijd het knoopsgat open met een tornmesje.

Hoe stel ik de steeklengte in?

Draai aan de steeklengteknop. Hoe hoger het cijfer, hoe langer de steek. Voor een korte steek kiest u een lager cijfer.

Hoe naai ik achteruit?

Druk de terugnaaiknop zo ver mogelijk in. Zolang u de knop ingedrukt houdt, naait de machine achteruit met dezelfde steeklengte.

Hoe verlaag ik de transporteur voor stoppen of borduren?

Zet de transporteurverzinker op de stand '##' (omlaag). Verwijder de persvoet of gebruik een stopvoet. Plaats de stof in een stopring en naai langzaam terwijl u de stof heen en weer beweegt.

Hoe vervang ik de naald?

Draai de naaldklem schroef los met een schroevendraaier. Verwijder de oude naald. Plaats de nieuwe naald met de platte kant naar achteren en draai de schroef weer vast.

Hoe reinig ik de machine?

Verwijder de grijperhuisklep en het spoelhuis. Borstel stof en pluisjes weg van de grijper en transporteur. Gebruik een zachte doek voor de buitenkant. Smeer de machine niet zelf; laat dit door een vakman doen.

Hoe pas ik de bovenspanning aan?

Draai aan de bovenspanningsregelaar. Voor normaal naaien staat deze op een gemiddelde stand. Voor borduren of stoppen draait u de spanning twee cijfers lager.

Waarom moet ik het handwiel altijd naar mij toe draaien?

Het handwiel mag alleen naar u toe worden gedraaid om schade aan de machine te voorkomen. Draaien in de andere richting kan de mechanismen beschadigen.

GEBRUIKSAANWIJZING 7947 Vendomatic

1. Kloshouder
2. Spoelasje
3. Knoopsgat en zigzag knop
4. Steekkeuzeknop
5. Spoeldraad drukschijf
6. Achterste draad geleider
7. Voorste draad geleider
8. Voetdrukregelaar
9. Draadhefboom
10. Lamphuis
11. Draadaantrekveer
12. Haakdraadgeleider
13. Bovenspanning regelaar
14. Onderste draad geleider
15. Naaldstang draad geleider
16. Persvoetschroef
17. Persvoet
18. Spoelhuis
19. Grijper
20. Grijperhuisklep
21. Transporteur
22. Steekplaat
23. Persvoethouder
24. Naaldklem schroef
25. Persvoetstang
26. Transporteurverzinker
27. Achteruitstikknop
28. Steeklengte knop

1. Koppelschroef
2. Handwiel
3. Spoelwinderstop
4. Serienummer
5. Naaldstang
6. Naald
7. Vrije arm
8. Persvoetlosser
9. Draadsnijder
10. Persvoetlichter

Het inzetten van het spoelklosje in het spoelhuis

Wikkel circa 10 centimeter garen van het spoelklosje, neem het spoelhuis in de linkerhand, leg nu het spoelklosje met de rechterhand zodanig in het spoelhuis dat de draad rechtsom afloopt. Afb. 1.

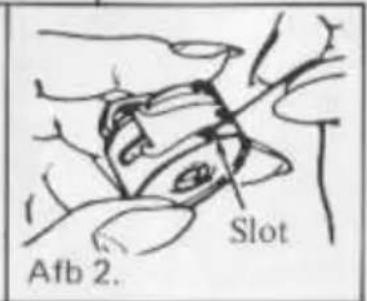

Voer de draad nu in de inleggleuf onder het spanningsveertje door Afb. 2, zodat deze aan het einde uit het verlossingsoog komt. Afb. 3.

Bij het inleggen van het spoelklosje mag het klepje niet geopend zijn.

Inzetten van het spoelhuis in de grijper

Draai het handwiel naar u toe tot de draadhefboom in de hoogste stand staat. Wanneer het spoelklosje in het spoelhuis gelegd is, het klepje openen. Het spoeltje wordt nu vastgeklemd.

Steek nu het spoelhuis met geopende klep op de grijperstift.

De vinger van het spoelhuis moet aan de bovenzijde in de uitsparing van de dekring vallen.

Daarna het klepje loslaten.

Controleer nu of het spoelhuis vastzit door even aan de onderdraad te trekken.

Let op dat de draad vrij hangt en niet wordt vastgeklemd, daarna de onderdraad ophalen en de grijperhuisklep sluiten.

Gerrijts

Handelsstraat 14

9501 ET Stadskanaal

tel. [phone]

www.naaimachinehandel.com

en www.paspop.com

[e-mail]

Inrijgen van de bovendraad

1. Breng de draadhefboom in de hoogste stand door het handwiel naar U toe te draaien.
2. Plaats het klosje op de garenhouder.

Van het klosje loopt de draad via de twee bovenste draadgeleiders naar beneden tussen de twee spanningsplaatjes van de bovenspanningsregelaar door.

1. Dan naar links over de draadaantrekveer heen en onder de haak draadgeleider door naar boven.
2. De draad gaat dan van rechts naar links, door het oog van de draadhefboom, weer naar beneden door de laatste twee draadgeleiders.
3. Nu de draad van voor naar achteren door het oog van de naald.

Het ophalen van de onderdraad

1. Neem de bovendraad losjes in de linkerhand.
2. Draai het vliegwiel met de rechterhand naar U toe net zo lang totdat de naald eerst de diepste en daarna de hoogste stand heeft bereikt.
3. Nu rustig de bovendraad aantrekken.
4. De onderdraad komt naar boven.
5. Onder- en bovendraad strak naar achteren onder de persvoet leggen.

Rechtuit stikken

Zet de zigzag steekbreedte knop op 0 en de steekkeuzeknop op rechte steek.

De steeklengte wordt ingesteld door de steeklengte knop.

Hoe hoger het cijfer, hoe groter wordt de steeklengte.

Wilt u terugnaaien, druk dan de terugnaaiknop zover mogelijk in; zolang de knop ingedrukt blijft, naait de machine met dezelfde steeklengte achteruit.

Deze dient voor het laten dalen van de transporteur. Als de knop op "---" staat, is de transporteur omhoog; als de knop op "##" staat, is de transporteur omlaag. Bijvoorbeeld voor stoppen, borduren en knopen aanzetten.

Leg de stof onder de persvoet bij de hoogste stand van de draadhefboom.

Breng de persvoethefboom, aan de achterkant van de machine, omlaag, zet de naald in de stof door het handwiel naar u toe te draaien en begin langzaam te naaien door geleidelijk het pedaal in te drukken. Bij de eerste paar steken houdt u de beide draden, onder de naaivoet naar achteren gelegd, vast.

Bij het naaien van een scherpe hoek, stop de machine op de hoek met de naald in de stof, licht de naaivoet, draai de stof, breng de naaivoet omlaag en ga door met naaien.

Verwijderen van de stof:

Stop met de draadhefboom in de hoogste stand, draai eventueel het handwiel daarvoor naar u toe. Daarna kunt u de persvoethefboom oplichten en het naaiwerk naar achteren wegtrekken.

BELANGRIJK:

Draai het handwiel altijd naar u toe. Wanneer de machine niet wordt gebruikt, legt u een stukje stof tussen naaivoet en transporteur.

Gerrijts

Handelsstraat 14

9501 ET Stadskanaal

tel. [phone]

www.naaimachinehandel.com

Knoopsgaten maken

1. Bij het maken van knoopsgaten gebruikt u de knoopsgatenvoet.
2. Zet de steekkeuzeknop op "---".
3. Zet de knoopsgat-steekbreedteknop op 1 " □".
4. Zet de steeklengte op "".
5. Teken de lengte van het knoopsgat op de stof af.
6. Begin aan de rechterkant van de aftekening.
7. De machine stikt nu achteruit de rechterkant van het knoopsgat.
8. Is het knoopsgat op lengte, zet dan de knoopsgat-steekbreedteknop op 2 " □ ". Eerst de naald uit de stof!!
9. Maak de trens met niet meer dan vier steken.
10. Zet de knoopsgat-steekbreedteknop op 3 " □".
11. De machine stikt nu vooruit de linkerkant van het knoopsgat.
12. Is de lengte van het knoopsgat bereikt, zet u de knoopsgat-steekbreedteknop op 2 " □ ". Naald uit de stof!! en maak het trensje met niet meer dan vier steken.
13. Draadeindjes afknopen.
14. Het knoopsgat opensnijden met een tornmesje.

Stoppen en borduren

1. Transporteur op " # " zetten.
2. Persvoet verwijderen of stopvoet gebruiken.
3. De stof in een stopring plaatsen.
4. Persvoetlichter naar beneden zetten.
5. Trek het werkstuk langzaam heen en terug terwijl de machine op volle toeren draait.

Op dezelfde wijze is borduren mogelijk. Alleen wordt dan de zigzagsteek gebruikt om het motief op te vullen.

Meestal zal de bovenspanning twee cijfers lager gedraaid moeten worden.
