248 - Naaimachine Vendomatic - Gratis gebruiksaanwijzing en handleiding

Producttype	Naaimachine
Merk	Vendomatic
Model	248
Soort	Vrij-arm naaimachine
Naaimethoden	Rechte steek en zigzag
Zigzag breedte	0-5 mm, instelbaar
Naaldstanden	3 standen (L, M, R)
Steeklengte	Instelbaar via knop
Achteruit naaien	Ja
Transporteur	Verzinkbaar via knop
Ingebouwd naailicht	Ja, met drukschakelaar
Smering	Oliepunten smeren, motor niet smeren
Accessoires	1 schroevendraaier, 1 zoomvoetje, 1 knoopaannaalvoetje, 1 knoopsgatenvoetje, 1 lineaaltje, 4 extra spoeltjes, 1 ritsvoetje, 1 tornmesje, 1 flesje olie, 1 pakje naalden, 1 zigzagvoetje
Naaldtype	Standaard naaimachine naald, platte kant naar rechts
Spoelsysteem	Ingebouwde spoelbaan met spoelhuls
Onderdraad opspoelen	Ja, via garenwinder
Stofgeleiding	Alleen met handen geleiden, niet trekken
Motorriempje	Instelbare spanning, enigszins indrukbaar

Veelgestelde vragen - 248 Vendomatic

Hoe rijg ik de bovendraad in?

Draai het vliegwiel tot de naald in de hoogste stand staat. Leid de draad van het klosje via de bovenste draadgeleiders naar beneden tussen de spanningsschijfjes, over de draadaantrekveer, onder de draadgeleider door naar boven, van rechts naar links door de draadhefboom, weer naar beneden door de draadgeleiders, en tot slot van links naar rechts door het oog van de naald. Trek de draad ongeveer 10 cm naar achteren.

Hoe vervang ik de naald?

Draai het vliegwiel tot de naald op de hoogste stand staat. Draai de naaldklemschroef los en verwijder de oude naald. Steek de nieuwe naald zo ver mogelijk in de naaldhouder, met de platte kant naar rechts. Draai de naaldklemschroef weer vast. Gebruik nooit kromme, stompe of mindere kwaliteit naalden.

Hoe spoel ik de onderdraad op?

Plaats het spoeltje op de spoelas van de garenwinder. Leid de draad van het klosje via de spoelwinder-draadgeleider naar het spoeltje. Druk de garenwinderhefboom in en draai het vliegwiel tot het spoeltje vol is. Zet de garenwinderhefboom terug en knip de draad door.

Hoe stel ik de draadspanning in?

De bovendraadspanning wordt geregeld met de regelaar voor de bovendraadspanning (onderdeel 17). Draai aan de knop om de spanning te verhogen of verlagen. De juiste spanning zorgt dat de steken gelijkmatig zijn en de onderdraad niet zichtbaar is aan de bovenkant.

Hoe gebruik ik de zigzagfunctie?

Stel de zigzagbreedte in met de zigzaghefboom, van 0 tot 5 mm. Draai de kartelschroef los om de gewenste breedte vast te zetten. Zet de hefboom op 0 voor rechtuit naaien. Belangrijk: Verzet de hefboom alleen als de naald niet in de stof zit, om breuk te voorkomen.

Hoe naai ik knopen aan?

Gebruik het knoopaannaalvoetje. Zet de transporteur op 0. Plaats de knoop onder het voetje, zodat de naald bij zigzagstand 0 in het linker gat steekt. Stel de steekbreedte in zodat de naald ook in het rechter gat steekt. Naai voor knopen met 4 gaten eerst het ene paar, verschuif de stof en naai het andere paar. Zet de zigzaghefboom terug op 0 en naai een paar steken in hetzelfde gat om af te hechten.

Hoe maak ik knoopsgaten?

Plaats het knoopsgatenvoetje. Stel de steeklengte en zigzagbreedte in volgens de gewenste maat. Naai langs de rand van het knoopsgat, keer de stof en naai de andere kant. Gebruik de achteruitnaaifunctie om aan het einde te verstevigen. Raadpleeg de handleiding voor specifieke afstellingen.

Hoe reinig ik de spoelbaan?

Verwijder de schuifplaat en de steekplaat. Neem de spoelhuls en het spoeltje eruit. Maak de spoelbaan schoon met een zachte borstel of perslucht. Verwijder pluisjes en stof. Smeer daarna de oliepunten met naaimachineolie. Zet de spoelhuls en steekplaat terug.

Wat moet ik doen als de machine slipt?

Slippen wordt veroorzaakt door een te los motorriempje. Verplaats de motorbeugel om het riempje strakker te zetten. Het riempje moet nog enigszins indrukbaar blijven; te strak zorgt dat de machine zwaar loopt.

Hoe vervang ik het naailicht?

Schakel de stroom uit. Open de frontkap (deze is afneembaar). Schroef het oude lampje los en schroef een nieuw lampje van hetzelfde type erin. Sluit de frontkap. Het naailicht wordt bediend met een drukschakelaar aan de achterzijde van de frontkap.

GEBRUIKSAANWIJZING 248 Vendomatic

ledere door ons geleverde naaimachine is ingenaaid en wordt alvorens het bedrijf te verlaten nogmaals gekontroleerd.

Het kan echter geen kwaad, als u, voor u de naaimachine voor het eerst gebruikt, in ieder oliegaatje 1 of 2 druppels naaimachineolie doet.

Attentie! de motor nooit smeren!

Het vliegwiel moet steeds naar voren, dus in de richting van de naaister draaien.

Het voetje doet men alleen omlaag als er stof onder ligt, omdat anders voetje en transporteur beschadigen.

De schuifplaat moet onder het naaien gesloten zijn.

De stof moet niet getrokken, maar alleen met de handen geleid worden.

De machine slipt, als het motorriempje te ruim is afgesteld. Dit is te verhelpen door de motorbeugel te verplaatsen.

Het riempje moet altijd enigszins indrukbaar blijven; anders is de spanning te groot en loopt de machine te zwaar.

Toebehoren

Bij uw machine worden de volgende onderdelen geleverd:

1 Schroevedraaier
1 Zomer
1 Knoopaannaaivoetje
1 Knoopsgatenvoetje
1 Lineaaltje
4 Extra spoeltjes
1 Ritsvoetje
1 Tornmesje
1 Flesje olie
1 Pakje naalden
1 Zig-zag voetje

Gerrijts

Handelsstraat 14

9501 ET Stadskanaal

tel. [phone]

www.naaimachinehandel.com

en www.paspop.com

[e-mail]

De voornaamste onderdelen

1 Afneembare dekplaat
2 Achterste draadgeleider
3 Voorste draadgeleider
4 Draadhefboom
5 Persvoetdrukregelaar
6 Draadgeleiden
7 Frontkap met ingebouwd naailicht
8 Draadoogje
9 Persvoetstang
10 Persvoetschroef
11 Schuifplaat
12 Naaivoetje
13 Steekplaat
14 Naaldklem

15 Naaldklemschroef
16 Naaldstang
17 Regelaar voor de bovendraad- spanning
18 Transporteurknop
19 Spoelwinder-draadgeleider
20 Steeklengteknop
21 Vliegwiel
22 Garenwinderhefboom
23 Spoelasje
24 Zig-zag breedteknop
25 Kloshouder
26 Steekbreedte begrenzer

Het ingebouwde naailicht

Het naailicht is ingebouwd in de front-kap en belicht alleen het werk.

Het wordt door een drukschakelaar in- en uitgeschakeld.

De schakelaar is aan de achterzijde van de frontkap aangebracht.

Voor het verwisselen van een lamp opent men de frontkap. Het lampje kan dan gemakkelijk in- en uitgeschroefd worden.

Inzetten van de naald

Draai het vliegwiel naar u toe tot de naald op zijn hoogste stand staat.

Daarna kunt u de naaldklemschroef losdraaien en de naald er uit halen. Steek de nieuwe naald zover mogelijk in de naaldhouder.

De platte kant van de naald moet naar rechts wijzen.

Draai daarna de naaldklemschroef weer vast.

Kromme, stompe of minderwaardige naalden van een slechte kwaliteit mogen nimmer gebruikt worden.

De goede werking van de machine hangt voor een groot gedeelte van de kwaliteit en juiste plaatsing van de naald af.

Inrijgen van de bovendraad

Net als bij het inzetten van de naald brengt u door te draaien aan het vliegwiel de naald in de hoogste stand.

Van het klosje loopt de draad via de bovenste draadgeleiders (1) naar beneden tussen de twee spanningsschijfjes (3) door, over de draadaantrekveer heen, en onder de draadgeleider door naar boven. Hij gaat dan van rechts naar links door de draadhefboom (5) en weer naar beneden door draadgeleiders (6, 7 en 8) en dar: als laatste van links naar rechts door het oog van de naald. Trek de draad daarna ± 10 cm naar achteren door.

Gebruik van de Zig-Zag

Voor alle tot nu toe behandelde bewerkingen was een rechtsteeknaaimachine voldoende geweest. De ZIG-ZAG Naaimachine maakt het u, door gebruik van de zigzagsteek echter mogelijk nog zeer vele andere bewerkingen op uw naaimachine te doen.

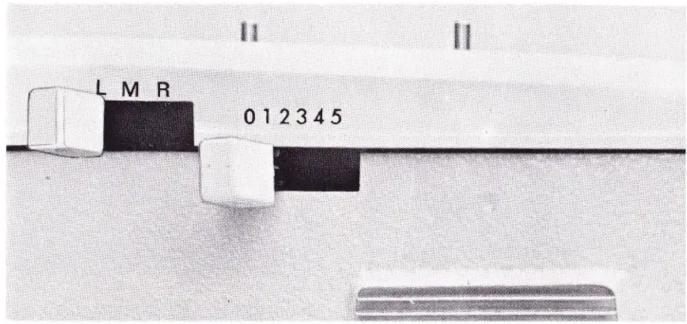

De zig-zag hefboom wordt gebruikt voor het instellen en regelen van de zig-zag breedte van 0-5 mm.

Door het losdraaien van de rechts daarvan gelegen kartelschroef kunt u de gewenste zig-zag breedte vastzetten.

Voor u weer rechtuit gaat naaien, moet u de zig-zag hefboom op 0 stellen.

Bij machines met 3 naaldstanden LMR, kan men meer siersteken maken. Voor het naaien met een gewone zig-zag naad is het handiger, om de stand M (midden) te gebruiken, anders altijd L (links).

BELANGRIJK! Bij een stilstaande machine mag de zig-zag hefboom alleen dan verzet worden, als de naald zich niet in de stof bevindt, anders kan de naald breken of verbogen worden.

Beter is het om altijd het handwiel iets te draaien als u de zig-zag hefboom verzet.

Aannaaien van knopen, haken en ogen

De knoopaaanzetvoet is geschikt voor knopen met 2 of 4 gaten, drukknopen, haken en ogen.

Zet eerst de transporteur op 0.

Leg de knoop op het naaiwerk en schuif hem zo onder het voetje, dat de naald, bij de 0 stand van de zig-zag breedte-hefboom, midden in het linker gaatje stikt.

De steekbreedte wordt dan zo ingesteld, dat de naald ook in het midden van het rechter gaatje stikt. Bij knopen met 4 gaten wordt na het naaien van het eerste paar gaatjes de stof zo verschoven, dat ook het tweede paar gaatjes genaaid kan worden.

Tot slot zet u de zig-zag breedte-hefboom weer op 0 en naait een paar steken in hetzelfde gat om de draden af te hechten. Voor u de zig-zag breedte-hefboom verstelt moet u er op letten, dat de punt van de naald zich boven de knoop bevindt, dit om verbuigen en afbreken te voorkomen.

Voorwoord

U bent nu de gelukkige bezitster van een moderne vol Zig-Zag naaimachine.

U hebt een juiste keus gedaan, en zult verbaasd zijn hoe veelzijdig uw nieuwe naai-machine is.

Hoe meer u zich op de hoogte stelt over de werking van uw naaimachine, hoe meer mogelijkheden u zult ontdekken.

Het werken met deze naaimachine zal u zo steeds meer plezier geven. De volgende uitvoerige gebruiksaanwijzing zal u hierbij helpen.

Neem dus rustig de tijd en lees dit boekje aandachtig door, opdat u eerst een algemeen overzicht over de juiste bediening en werkwijze van uw nieuwe naai-machine krijgt.

Uw nieuwe naaimachine is met zorg gemaakt, behandel hem daarom ook met zorg, gebruik nooit geweld, hierdoor kunnen onnodige storingen optreden.

Inhoud

Pagina

Algemeen	4
Toebehoren	4
De voornaamste onderdelen	5
Smeren van de machine	6
Naald en draad	6
Losnemen en schoonmaken van de spoelbaan	7
Het ingebouwde naailicht	8
Inzetten van de naald	8
Inrijgen van de bovendraad	9
Opspoelen van de onderdraad	10
Uitnemen van de spoelhuls	11
Inzetten van het spoeltje in de spoelhuls	12
Inzetten van de spoelhuls	13
Naar boven halen van de onderdraad	13
Inleggen en weghalen van de stof	14
Regelen van de draadspanning	14
Verzinken van de transporteur	15
Drukregeling op naaivoetje	15
Verwisselen van de voetjes	16
Regelen van de steeklengte en achteruit naaien	16
Kantlineaal	17
Rolzomen	17
Stoppen van beschadigde plaatsen	18
Watteren	18
Innaaien van ritssluitingen	19
Gebruik van de zig-zag	20
Aannaaien van knopen, haken en ogen	21
Knoopsgaten maken	22
Het aanéén zig-zaggen van twee stoffen	23
Koord opnaaien	23
Applicaties	24
Monogrammen	24
Afwerken	25
Aannaaien van kant	25
Verstellen	25
Nuttige aanwijzingen bij storingen	26
Lichtgewicht vrije-arm naaimachine type D 14	27
