| Merk | REMKO |
| Model | ATR-6 |
| Type | Temperatuurregeling (thermostaat) |
| Toepassing | Regeling van REMKO GPM gas-/wandverwarmingsautomaten |
| Display | Alfanumeriek LCD-display |
| Aantal temperatuurvensters | 3 (T1, T2, T3) |
| Temperatuurbereik | +7°C tot +35°C |
| Vorstbeveiliging (OFF) | 5°C vast |
| Bedrijfsmodi | Automatisch, Continu, Handmatig, Timer |
| Programmeerbaar weekprogramma | Ja, per dag 3 schakelpunten |
| Timerduur | Max. 12 uur in stappen van 30 min. |
| Taalinstelling | Duits, Engels, Frans |
| Aansluiting | Tweedraads, zonder polariteit, via schroefklem |
| Maximale kabellengte | 50 m |
| Maximale kabeldoorsnede | 2 x 1 mm² |
| Montagehoogte aanbevolen | Ca. 1,5 m boven de vloer |
| Stroomvoorziening | Via GPM besturingsprint (geen batterijen) |
| Storingsmeldingen | Ja, met foutcode en resetmogelijkheid |
| Zomerbedrijf (ventileren) | Mogelijk via parameter en toets |
| Parameterinstellingen | Via menu, parameters K1-K23 |
| Onderhoud en reiniging | Geen speciaal onderhoud; reinig met droge doek |
| Veiligheid | Installatie door vakpersoneel; vorstbeveiliging; lees handleiding |
| Reserveonderdelen | Neem contact op met REMKO |
Veelgestelde vragen - ATR-6 REMKO
Gebruikersvragen over ATR-6 REMKO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Thermostaat in PDF-formaat gratis! Vind uw handleiding ATR-6 - REMKO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ATR-6 van het merk REMKO.
GEBRUIKSAANWIJZING ATR-6 REMKO
elektronische temperatuurregeling voor REMKO GPM
Bediening
Veiligheidsinstructies 4
Beschrijving van het apparaat 5
LCD-display 5
Taal instellen 6
Klok instellen 6
Temperatuurvenster 7
Automatisch bedrijf 8-9
Continu bedrijf 9
Handmatig bedrijf 10
Timer-bedrijf 10
Storingsmeldingen opvragen 11
Apparaat uitschakelen 11
Zomerbedrijf (ventileren) 12
Parametertabel 13

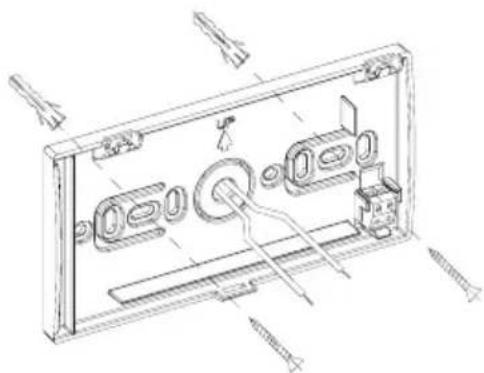

Montage 14-15
Voor het in bedrijf nemen / gebruik van dit apparaat deze installatiehandleiding zorgvuldig lezen!
Deze handleiding maakt deel uit van het apparaat en dient steeds in onmiddellijke nabijheid van de opstellingsplaats resp. bij het apparaat bewaard te worden.
Deze Nederlandse gebruiksaanwijzing is een vertaling van de originele Duitse handleiding.
Wijzigingen voorbehouden; we aanvaarden geen aansprakelijkheid voor drukfouten en vergissingen!
REMKO ATR-6
Milieubescherming en recycling
Afvoeren van de verpakking
Alle producten worden voor het transport zorgvuldig verpakt in milieuvriendelijke materialen. Lever een waardevolle bijdrage aan de vermindering van afval en het recyclen van grondstoffen en lever het verpakkingsmateriaal alleen in bij de daarvoor aangewezen inzamelplaatsen.
Afvoer van de oude apparaten
Deze apparaten mogen aan het eind van hun levensduur niet worden weggegooid met het normale huishoudelijk afval, maar moeten via een speciaal inzamelpunt voor het recyclen van elektrische en elektronische apparatuur worden ingeleverd.
Richtlijn 2002/95/EG
Richtlijn 2002/96/EG
Het vermenigvuldigen, ook deels, of onbedoeld gebruik van deze documentatie is zonder schriftelijke toestemming van
REMKO GmbH & Co. KG
niet toegestaan.
Veiligheidsinstructies
Lees de handleiding voor het eerste gebruik van het apparaat zorgvuldig door. Deze bevat nuttige tips, instructies en waarschuwingen voor de veiligheid van personen en goederen
Het niet opvolgen van de gebruikshandleiding kan gevaar voor de installatie en tot het verlies van mogelijke aansprakelijkheid leiden.
Deze elektronische temperatuurregeling dient uitsluitend voor de ruimtetemperatuurafhankelijke regeling van gas-/ wandverwarmingsautomaten uit de serie GPM in gesloten ruimten
Bewaar deze gebruikshandleiding in de buurt van het apparaat.
- Het plaatsen en installeren van de apparaten en componenten mag alleen gebeuren door geautoriseerd vakpersoneel
Montage, aansluiten en gebruik van de apparaten moet gebeuren volgens de handleiding en voldoen aan de algemeen geldende en evt. regionale voorschriften
Ombouwwerkzaamheden of veranderingen aan de door REMKO geleverde apparaten zijn niet toegestaan en kunnen storingen veroorzaken.
De apparaten mogen niet worden gebruikt in omgevingen waar een verhoogd risico op beschadiging bestaat
Beschrijving van het apparaat
De REMKO ATR-6 is een microprocessorgestuurde temperatuurregeling voor een comfortabele regeling van de ruimtetemperatuur en diverse apparatuurparameterinstellingen en bedrijfsmeldingen voor 1 REMKO GPM gas-/wandverwarmingsautomaat.
Eigenschappen:
Weekprogramma met timer
Per dag 3 verschillende temperatuurinstellingen mogelijk, T1, T2 en T3
Tijdelijk opheffen van de ingestelde temperatuur mogelijk
Automatisch bedrijf en handbediening, timerprogramma
Automatische vermogensregeling van de apparaten op basis van de warmtevraag
■ Actuele bedrijfsindicatie
Weergave van storingen of defecten
Toets voor ontgrendeling op afstand
- Gebruik zonder batterijen
Tweedraads aansluiting zonder polariteit
Vorstbeveiligingsmodus (5°C vast) in de toestand OFF

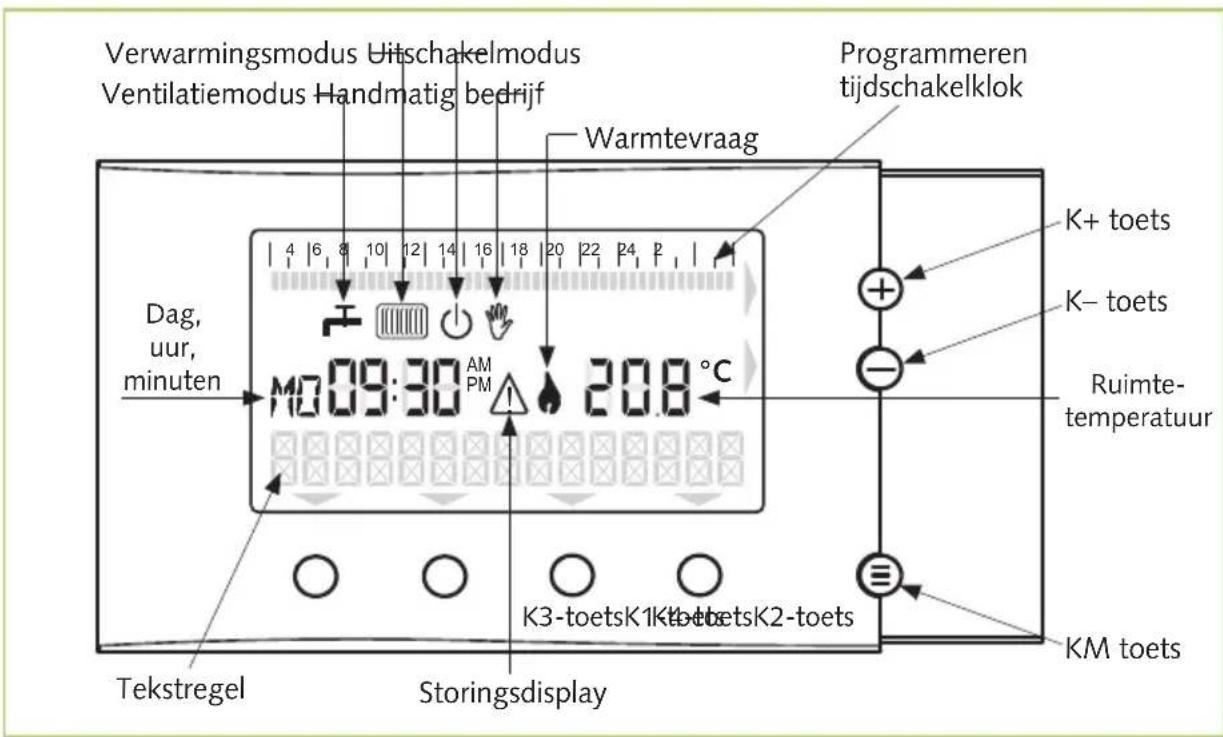

LCD-display
De temperatuurregeling ATR-6 maakt gebruik van de hierna afgebeelde alfanumerieke LCD-display.
REMKO ATR-6
Taal instellen
Startscherm bij eerstekeer in gebruik nemen
De toets KM 10 sec. ingedrukt houden, tot de tekstmelding in de onderste tekstregel van CHAU naar INFO wijzigt.
Daarna toets K4 (>>) indrukken, om van de melding INFO naar LANG (language / taal) te gaan.
U kunt uit 3 talen kiezen: Duits, Engels en Frans.
Toets K1 indrukken en met de toetsen K+ en K- de gewenste taal kiezen.
Met toets K4 OK de taalkeuze bevestigen.
Toets KM 10 sec. indrukken, u komt dan weer terug bij het beginscherm.

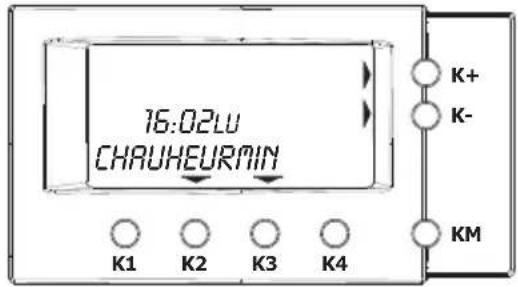

Klok instellen
Toets KM indrukken, in de onderste tekstregel verschijnt links HZG.
Toets K4 (>>) indrukken, het volgende scherm verschijnt.
Met toets K3 UHR kiezen, daarna verschijnt het volgende scherm.

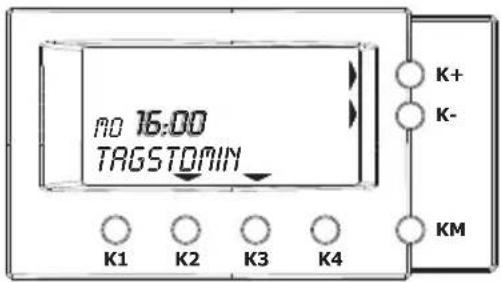

Kies nu met de toetsen K1, K2 en K3 de weekdag, het uur en de minuten.
De actuele keuze wordt door knipperen weergegeven.
Toetsen K+ en K- verhogen resp.
verlagen de getoonde waarde van de betreffende parameter.
Druk op toets KM voor het verlaten van dit niveau.
LET OP!
Geen puntige voorwerpen zoals pennen of potloden gebruiken voor het bedienen van de toetsen, deze kunnen daardoor worden beschadigd.
Temperatuurscherm en REG SAN waarde instellen

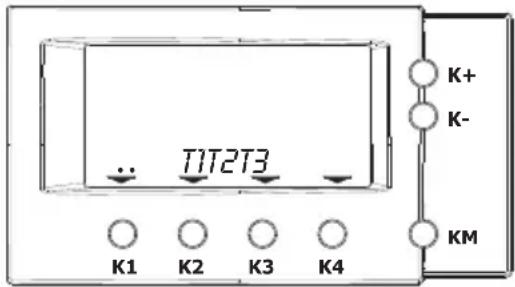

De temperatuurregeling beschikt over 3 temperatuurvensters.
T1 = temperatuurverlaging (nacht)
T2 = tussentemperatuur
T3 = dagtemperatuur
Ga voor het instellen, resp. wijzigen als volgt te werk:
Toets KM indrukken, in de tekstregel op het display verschijnt links HZG.
Toets K4 (>>) indrukken, het volgende scherm verschijnt.
Toets K2 REG indrukken, het temperatuurvenster T1 verschijnt.
Met de toetsen K+ en K- de gewenste temperatuur (bijv. 15 °C) voor het temperatuurscherm T1 instellen.
Met de toets K4 (>>) komt u bij het temperatuurscherm T2.
Hier eveneens met de toetsen K+ en K- de gewenste temperatuur (bijv. 18 °C) voor T2 instellen.
Door de toets K4 (>>) nogmaals indrukken komt u bij het temperatuurscherm T3.
Hier eveneens met de toetsen K+ en K- de gewenste temperatuur (bijv. 20,5 °C) voor T3 instellen.
OPMERKING
Bij het programmeren van de temperaturen waarborgen dat T1 lager is dan T2 en T2 lager dan T3. Voor de waarden T1, T2 en T3 ligt het programmeerbereik tussen +7°C en +35°C.
REG SAN waarde
Door nogmaals twee keer indrukken (na het temperatuurscherm T3) van toets K4 (>>) komt u bij het scherm REG SAN.
De knipperende temperatuurwaarden met de toetsen K+ en K- op basis van de installatie van het apparaat aanpassen.
Zie hiervoor de tabel onder rubriek "Modulatie" in de GPM- gebruikshandleiding.
Door het indrukken van de toets KM wordt het programmeren beëindigd.
REMKO ATR-6
Automatisch bedrijf
In dit programma stuurt de temperatuurregeling de wandverwarmingsautomaat volautomatisch. Op de LCD-display worden permanent de ruimtetemperatuur, de weekdag evenals de actuele tijd in uren en minuten getoond.
Programmavoorbeeld:
U wenst ma - vr van 7 ^00 - 17 ^00 uur een dagtemperatuur van 20,5 °C.
Tussen de middag 12 ^00 - 14 ^00 uur een tussentemperatuur (T2) van 18 °C.
Van 17 ^00 - 7 ^00 uur een nachttemperatuur (temperatuurverlaging T1) van 15 °C.
Van zaterdag tm. zondag een doorlo-pende nachttemperatuur (T1) van 15 °C.
Toets KM indrukken, in de tekstregel verschijnt links HZG.
Toets K4 (>>) indrukken, links verschijnt PROG.
Met de toets K1 PROG kiezen, het volgende scherm verschijnt.
Met toets K1 ORG door het meerdere keren indrukken de betreffende weekdag (bijv. maandag) kiezen.
LET OP!
Aanwezige instellingen moeten altijd eerst op het Niveau T1 met toetsen K+ en K- worden gewist. Indien mogelijk de cursor alvast op de tijd plaatsen, waar in het volgende temperatuurscherm moet worden gestart (bijv. 7 ^00 ).
Op de niveaus T2 en T3 kunnen geen correcties (overschrijven) plaatsvinden.
Met de toets K2 REG kiezen en temperatuurschermen T1 tm. T3 verschijnen.
Toets K4 73 indrukken en met toets K+ de knipperende cursor in de bovenste indicatiebalk van positie 7 ^00 tm. 12 ^00 plaatsen.
Van 7 ^00 - 12 ^00 ziet u nu een gevulde indicatiebalk.
Met de toets K2 REG verlaat u het temperatuurniveau T3.
Toets K3 12 indrukken en met toets K+ de knipperende cursor van 12 ^00 - 14 ^00 bewegen.
Van 7 ^00 - 12 ^00 ziet u nu een halfgevulde indicatiebalk.
Met de toets K2 REG verlaat u het temperatuurniveau T2.
Continu bedrijf
Toets K4 73 indrukken en met toets K+ de knipperende cursor in de bovenste indicatiebalk op positie 17 ^00 plaatsen. Van 14 ^00 - 17 ^00 ziet u nu ook een gevulde indicatiebalk.
Met de toets K2 REG verlaat u het temperatuurniveau T3.
De overige weekdagen kunnen nu individueel, zoals eerder beschreven, of door kopieren worden geprogrammeerd.
Ga voor het kopiëren als volgt te werk: De al geprogrammeerde dag Met de toets K3 COP kopiëren en toets K1 ORG indrukken.
De toets K3 COP kopiëren en toets K1 TRG nogmaals indrukken.
Deze procedure voor elke volgende weekdag met dezelfde gegevens herhalen.
OPMERKING
Alle vrije rasters in de balk werken automatisch in de nachttemperatuurzone T1.
In deze bedrijfsmodus werkt de temperatuurregeling permanent met een vaste ruimtetemperatuur.
Ga voor het instellen als volgt te werk: Toets KM indrukken, in de tekstregel verschijnt links HZG.
Toets K1 HZG indrukken, het volgende scherm verschijnt.
Toets K2 ON indrukken, het volgende scherm verschijnt.
De knipperende temperatuurweergave met de toetsen K+ en K- instellen op de gewenste waarde.
Door het indrukken van de toets KM is de modus permanent geactiveerd.
Het beginscherm wordt zonder timerbalken getoond.
Om weer in de automatische modus te komen:
Toets KM indrukken, toets K1 H2G en toets K1 AUTO indrukken.
REMKO ATR-6
Handmatig bedrijf
Is de temperatuurregeling in de automatische modus, kan de gewenste ruimtetemperatuur op elk moment door het indrukken van de toetsen K+ of K- worden gewijzigd.
Toets K+ of K- indrukken, het volgende scherm verschijnt.
De knipperende temperatuurweergave met de toetsen K+ en K- instellen op de gewenste waarde.
Door het indrukken van de toets KM is de modus geactiveerd, dit wordt op het scherm aangegeven door een handsymbool.
Deze instelling wordt automatisch op het volgende geprogrammeerde schakelpunt weer beëindigd.
OPMERKING
Om eerder terug te keren naar de automatische modus, de toets KM, de toets K1 HZG en de toets K1 RUTO indrukken.
Timer-bedrijf
In deze bedrijfsmodus werkt de temperatuurregeling binnen een vast tijdsvenster.
Toets KM indrukken, in de tekstregel verschijnt links HZG.
Toets K1 HZG indrukken en in het volgende scherm de toets K4 UHR indrukken.
In het volgende scherm met de toetsen K+ of K- de knipperende gewenste tijd / uren kiezen.
Toets K4 TEMP indrukken met de toetsen K+ of K- de kniperende gewenste temperatuur kiezen.
Met de toets KM komt u weer in het modusscherm.
De timermodus wordt op het scherm aangegeven door TIMER
Er kan een timertijd tot maximaal 12 uur in stappen van 30 min. worden gekozen. Na afloop van de timertijd schakelt het apparaat weer terug naar de automatische modus.
Storingsmeldingen opvragen
De ATR-6 temperatuurregeling is in staat eventuele storingen in het systeem te tonen en diagnose-instructies de leveren. Eventuele storingen aan het apparaat worden door een knipperende waarschuwingsdriehoek en "Reset Kessel" getond in het volgendescherm.
Door het indrukken van toets K4 (>>) wordt de storingscode (bijv. 1) getoond.
De analyse van de storingscodes kunt u vinden in het hoofdstuk "Verhelpen van storingen" in de GPM- gebruikshandleiding.
LET OP!
Vóór het vinden en deskundig verhelpen van de storing mag geen reset worden gegeven.
Na het vinden en verhelpen van de storing wordt het apparaat via toets K1 RESET ontgrendeld.
Apparaat uitschakelen
Toets KM indrukken, in de tekstregel verschijnt links HZG.
Toets K1 HZGindrukken, het volgende scherm verschijnt.
Toets K3 OFF indrukken. Het volgende scherm en symbool verschijnt.
OPMERKING
In deze bedrijfsmodus is automatisch een vorstbeveiligingstemperatuur van 5 °C geactiveerd.
Om het verwarmingsprogramma weer de actieveren moet u de toets KM, de toets K1 HZG en de toets K1 AUTO indrukken.
REMKO ATR-6
Zomerbedrijf (alleen ventileren)
Tijdens de zomer kan de ventilatiemodus ook via de ATR-6 temperatuurregeling gebeuren.
Deze functie moet echter eerst worden vrijgeschakeld op de besturingsprint.
Parameterwaarde instellen
Toets KM ca. 10 sec. ingedrukt houden, links verschijnt INFO verschijnt.
Toets K4 (>>) indrukken, het volgende scherm verschijnt.
Toets K3 PARK indrukken en in het volgende scherm toets K4 (>>) meerdere keren indrukken tot PARAM K 10 verschijnt.
Met toets K+ of K- de waarde op 1 zetten.
Toets KM 10 sec. indrukken, u komt dan weer terug bij het beginscherm.
LET OP!
Tijdens de verwarmingsmodus moet parameter 10 weer op waarde 0 worden ingesteld.
Ventileren activeren / deactiveren
Toets KM indrukken, het volgende scherm verschijnt.
Door het indrukken van toets K2 SAN komt u bij het volgende scherm.
Met toets K2 ON kunt u de ventilatiefunctie activeren, resp. met de toets K3 OFF deactiveren.
De ventilatiemodus ON wordt op het scherm aangegeven met het kraansymbool.
Met de toets K4 UHR kunt u gedurende een vast ingestelde tijd ventileren.
Er kan een timertijd tot maximaal 12 uur in stappen van 30 min. worden gekozen. Op het scherm wordt het kraansymbool en de tekst TIMER getoond.
OPMERKING
Om het timerprogramma eerder te beëindigen, de toets KM, de toets K2 SAN en de toets K3 OFF indrukken.
Parametertabel van de GPM-besturingsprint
| PARAM K | TSP GPM 15 GPM 25 GPM 35 GPM 55 GPM 75 | |||||
| 1 A1 | 44 55 62 | 65 75 | ||||
| 2 A2 | 58 73 93 | 93 98 | ||||
| 3 A3 | 83 83 80 | 70 70 | ||||
| 4 A4 5 | ||||||
| 5 A5 10 | ||||||
| 6 A11 | 25 | |||||
| 7 A17 | 4 | |||||
| 8 A28 | 50 | |||||
| 9 A34 | 10 | |||||
| 10 A35 | 0 | |||||
| 11 C1 | 0 | |||||
| 12 C3 | 60 | |||||
| 13 C4 | 120 | |||||
| 14 C5 | 0 | |||||
| 15 C8 | 0 | |||||
| 16 ST3 | 5 | |||||
| 17 A12 | 0 | |||||
| 18 A16 | 2 | |||||
| 19 A24 | 2 | |||||
| 20 A15 | 0 | |||||
| 21 A31 | 2 | |||||
| 22 A43 | 0 | |||||
| 23 A44 | 0 | |||||
De waarden in de bovenstaande tabel zijn de standaard fabrieksinstellingen voor de GPM-apparaten.
Worden klantspecifieke parameterwijzigingen uitgevoerd bij de GPM-apparaten, moeten deze in de bovenstaande tabel worden gedocumenteerd.
LET OP!
Er mogen alleen parameterwijzigingen worden uitgevoerd die in de GPM- gebruikshandleiding zijn beschreven en vrijgegeven.
OPMERKING
Parameterinstellingen kunnen alleen in de rusttoestand van het GPM-apparaat gebeuren.
REMKO ATR-6
Montage
De temperatuurregeling wordt elektrisch met twee draden zonder polariteit aangesloten op de besturingsprint van de wandverwarmingsautomaat. Hiervoor is een geschikte schroefklem aangebracht.
Om toegang te krijgen tot de schroefklem in de temperatuurregeling, moet u de frontplaat verwijderen.
Daarna de achterkant van de temperatuurregeling met de meegeleverde bevestigingsschroeven monteren op de wand. Let er daarbij op dat u beide draden door het gat in het midden steekt.
De temperatuurregeling bij voorkeur op een hoogte vanaf de vloer van ca. 1,5 m op de wand bevestigen.
Deze moet ver genoeg van toegangsdeuren, ramen of warmtebronnen worden geplaatst, zodat de meting van de ruimtetemperatuur niet wordt beïnvloed.
Nadat de wandverwarmingseenheid gescheiden in van de stroomkring, de aansluitklem uit de houder halen en de beide draden aansluiten.

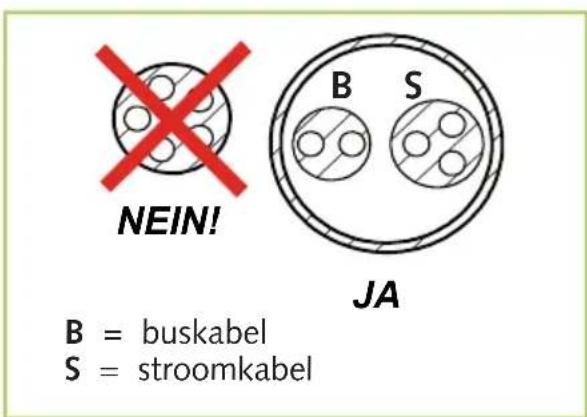

Gebruik een twee-aderige kabel (max. 2 x 1 mm²) en let erop dat deze niet langs hoofdstroomkabels wordt gelegd.
De kabel mag niet langer zijn dan 50 m.
Daarna de klem weer in de houder bevestigen en de temperatuurregeling sluiten.
Om de temperatuurregeling te sluiten of te openen nadat deze al op de wand is gemonteerd, de frontplaat verwijderen, zoals getoond in de bovenstaande afbeelding.
Verbinding ATR-6 temperatuurregeling met de GPM besturingsprint
De meegeleverde stekker van de temperatuurregeling op de in de bouw gelegde busklem aansluiten, de 2-polige stekker [CN] met de weerstand van de besturingsprint van het GPM-apparaat lostrekken en stekker met buskabel weer aansluiten.
Wijzigingen in de afmetingen en de constructie, door de technische doorontwikkeling, voorbehouden.
REMKO INTERNATIONAL
... en altijd dicht bij u in de buurt!
Maak gebruik van onze ervaring en advies
- REMKO ATR-6
- Milieubescherming en recycling
- Afvoeren van de verpakking
- Afvoer van de oude apparaten
- Veiligheidsinstructies
- Beschrijving van het apparaat
- Eigenschappen:
- LCD-display
- Taal instellen
- Klok instellen
- LET OP!
- Temperatuurscherm en REG SAN waarde instellen
- OPMERKING
- REG SAN waarde
- Automatisch bedrijf
- Programmavoorbeeld:
- Continu bedrijf
- Handmatig bedrijf
- Timer-bedrijf
- Storingsmeldingen opvragen
- Apparaat uitschakelen
- Zomerbedrijf (alleen ventileren)
- Parameterwaarde instellen
- Ventileren activeren / deactiveren
- Parametertabel van de GPM-besturingsprint
- Montage
- Verbinding ATR-6 temperatuurregeling met de GPM besturingsprint
- REMKO INTERNATIONAL
Merk : REMKO
Model : ATR-6
Categorie : Thermostaat
